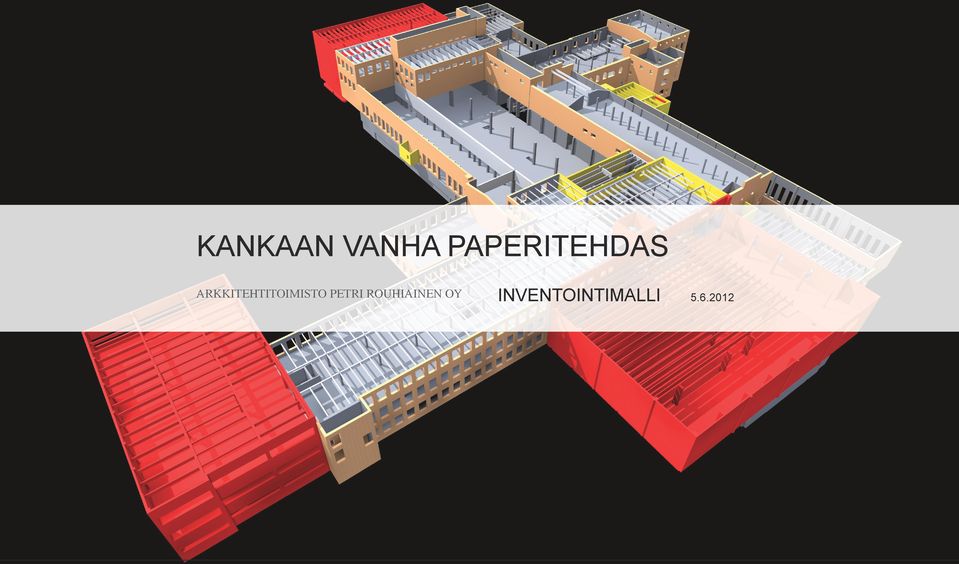

1 KANKAAN VANHA PAPERITEHDAS ARKKITEHTITOIMISTO PETRI ROUHIAINEN OY INVENTOINTIMALLI

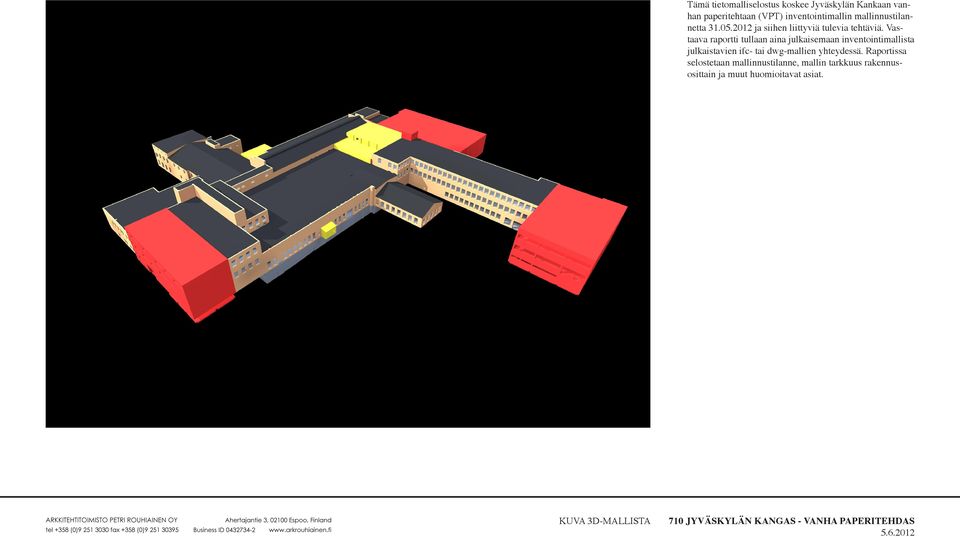

2 Tämä tietomalliselostus koskee Jyväskylän Kankaan vanhan paperitehtaan (VPT) inventointimallin mallinnustilannetta ja siihen liittyviä tulevia tehtäviä. Vastaava raportti tullaan aina julkaisemaan inventointimallista julkaistavien ifc- tai dwg-mallien yhteydessä. Raportissa selostetaan mallinnustilanne, mallin tarkkuus rakennusosittain ja muut huomioitavat asiat. KUVA 3D-MALLISTA

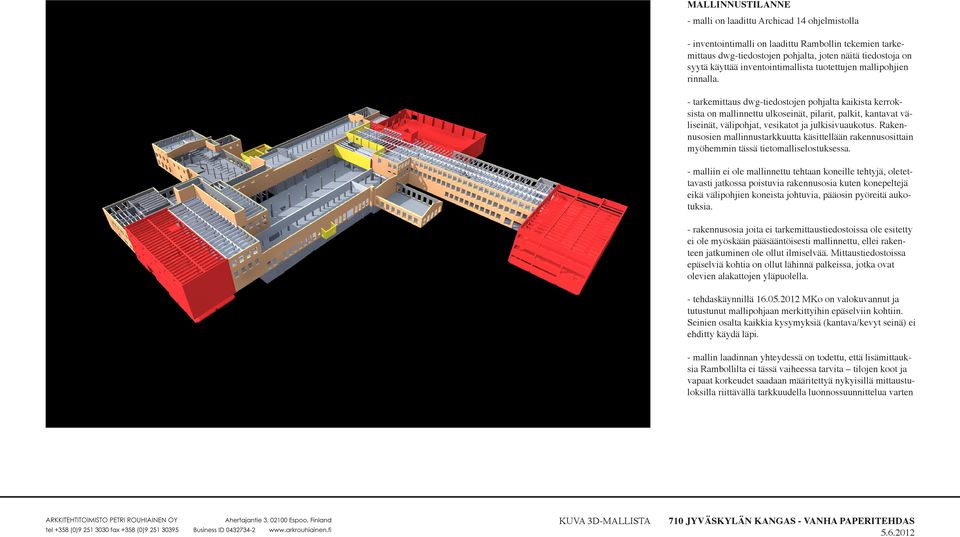

3 MALLINNUSNNE - malli on laadittu Archicad 14 ohjelmistolla - inventointimalli on laadittu Rambollin tekemien tarkemittaus dwg-tiedostojen pohjalta, joten näitä tiedostoja on syytä käyttää inventointimallista tuotettujen mallipohjien rinnalla. - tarkemittaus dwg-tiedostojen pohjalta kaikista kerroksista on mallinnettu ulkoseinät, pilarit, palkit, kantavat väliseinät, välipohjat, vesikatot ja julkisivuaukotus. Rakennusosien mallinnustarkkuutta käsittellään rakennusosittain myöhemmin tässä tietomalliselostuksessa. - malliin ei ole mallinnettu tehtaan koneille tehtyjä, oletettavasti jatkossa poistuvia rakennusosia kuten konepeltejä eikä välipohjien koneista johtuvia, pääosin pyöreitä aukotuksia. - rakennusosia joita ei tarkemittaustiedostoissa ole esitetty ei ole myöskään pääsääntöisesti mallinnettu, ellei rakenteen jatkuminen ole ollut ilmiselvää. Mittaustiedostoissa epäselviä kohtia on ollut lähinnä palkeissa, jotka ovat olevien alakattojen yläpuolella. - tehdaskäynnillä MKo on valokuvannut ja tutustunut mallipohjaan merkittyihin epäselviin kohtiin. Seinien osalta kaikkia kysymyksiä (kantava/kevyt seinä) ei ehditty käydä läpi. - mallin laadinnan yhteydessä on todettu, että lisämittauksia Rambollilta ei tässä vaiheessa tarvita tilojen koot ja vapaat korkeudet saadaan määritettyä nykyisillä mittaustuloksilla riittävällä tarkkuudella luonnossuunnittelua varten KUVA 3D-MALLISTA

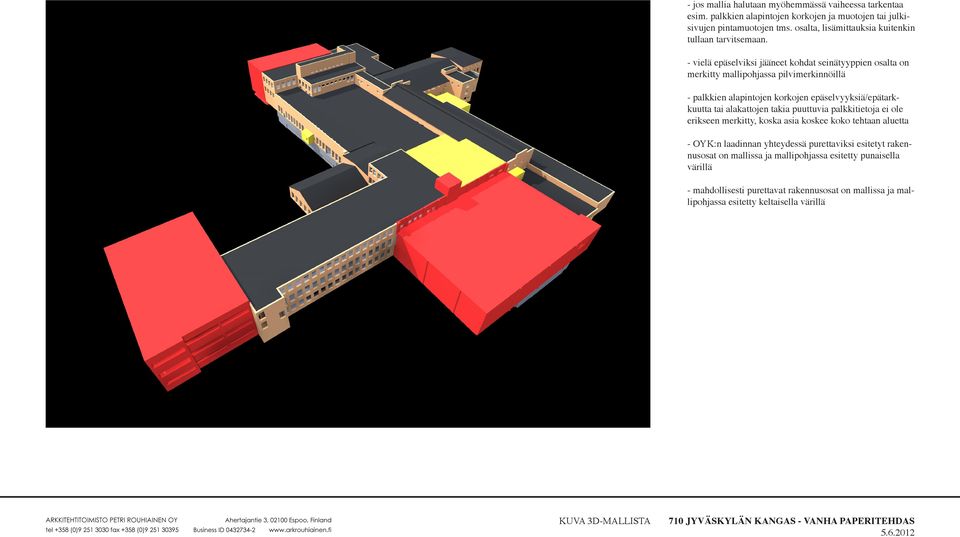

4 - jos mallia halutaan myöhemmässä vaiheessa tarkentaa esim. palkkien alapintojen korkojen ja muotojen tai julkisivujen pintamuotojen tms. osalta, lisämittauksia kuitenkin tullaan tarvitsemaan. - vielä epäselviksi jääneet kohdat seinätyyppien osalta on merkitty mallipohjassa pilvimerkinnöillä - palkkien alapintojen korkojen epäselvyyksiä/epätarkkuutta tai alakattojen takia puuttuvia palkkitietoja ei ole erikseen merkitty, koska asia koskee koko tehtaan aluetta - OYK:n laadinnan yhteydessä purettaviksi esitetyt rakennusosat on mallissa ja mallipohjassa esitetty punaisella värillä - mahdollisesti purettavat rakennusosat on mallissa ja mallipohjassa esitetty keltaisella värillä KUVA 3D-MALLISTA

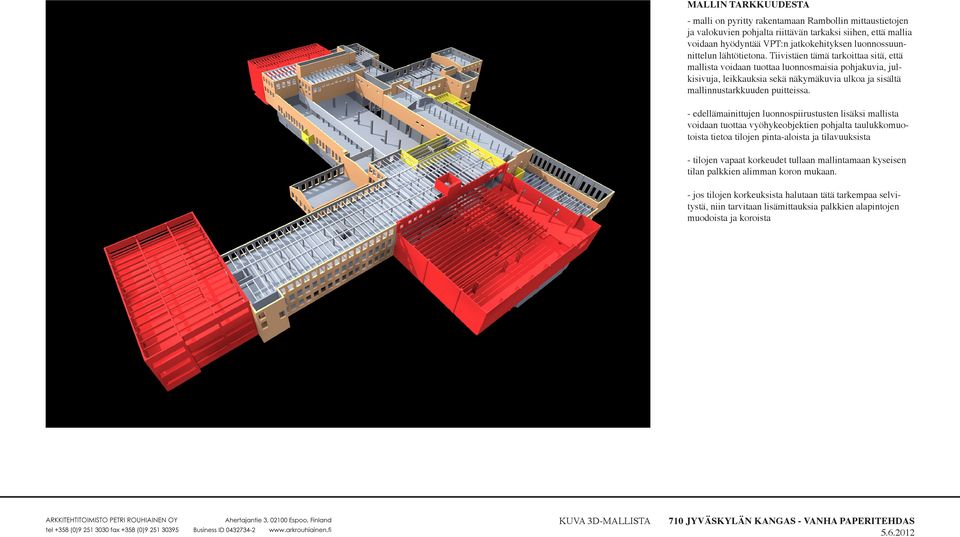

5 MALLIN TARKKUUDESTA - malli on pyritty rakentamaan Rambollin mittaustietojen ja valokuvien pohjalta riittävän tarkaksi siihen, että mallia voidaan hyödyntää VPT:n jatkokehityksen luonnossuunnittelun lähtötietona. Tiivistäen tämä tarkoittaa sitä, että mallista voidaan tuottaa luonnosmaisia pohjakuvia, julkisivuja, leikkauksia sekä näkymäkuvia ulkoa ja sisältä mallinnustarkkuuden puitteissa. - edellämainittujen luonnospiirustusten lisäksi mallista voidaan tuottaa vyöhykeobjektien pohjalta taulukkomuotoista tietoa tilojen pinta-aloista ja tilavuuksista - tilojen vapaat korkeudet tullaan mallintamaan kyseisen tilan palkkien alimman koron mukaan. - jos tilojen korkeuksista halutaan tätä tarkempaa selvitystä, niin tarvitaan lisämittauksia palkkien alapintojen muodoista ja koroista KUVA 3D-MALLISTA

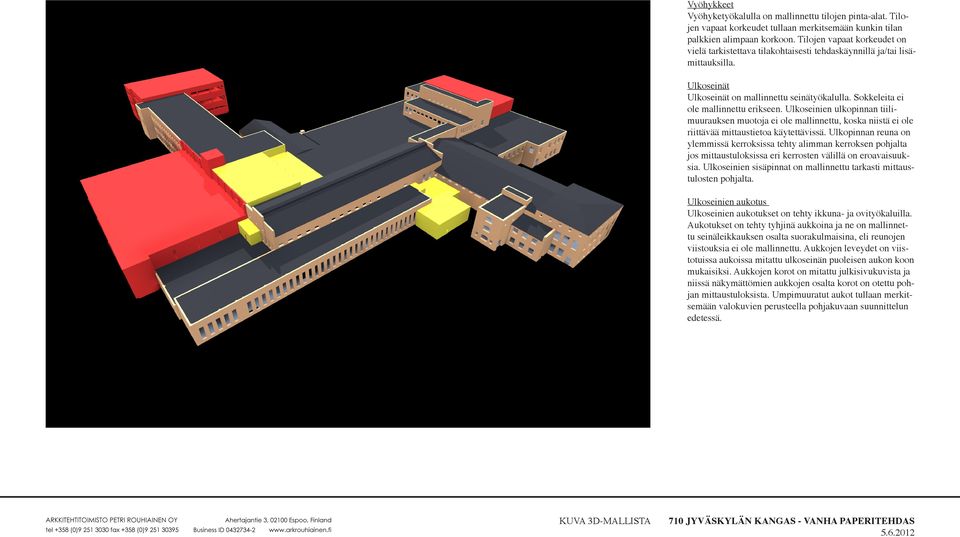

6 Vyöhykkeet Vyöhyketyökalulla on mallinnettu tilojen pinta-alat. Tilojen vapaat korkeudet tullaan merkitsemään kunkin tilan palkkien alimpaan korkoon. Tilojen vapaat korkeudet on vielä tarkistettava tilakohtaisesti tehdaskäynnillä ja/tai lisämittauksilla. Ulkoseinät Ulkoseinät on mallinnettu seinätyökalulla. Sokkeleita ei ole mallinnettu erikseen. Ulkoseinien ulkopinnan tiilimuurauksen muotoja ei ole mallinnettu, koska niistä ei ole riittävää mittaustietoa käytettävissä. Ulkopinnan reuna on ylemmissä kerroksissa tehty alimman kerroksen pohjalta jos mittaustuloksissa eri kerrosten välillä on eroavaisuuksia. Ulkoseinien sisäpinnat on mallinnettu tarkasti mittaustulosten pohjalta. Ulkoseinien aukotus Ulkoseinien aukotukset on tehty ikkuna- ja ovityökaluilla. Aukotukset on tehty tyhjinä aukkoina ja ne on mallinnettu seinäleikkauksen osalta suorakulmaisina, eli reunojen viistouksia ei ole mallinnettu. Aukkojen leveydet on viistotuissa aukoissa mitattu ulkoseinän puoleisen aukon koon mukaisiksi. Aukkojen korot on mitattu julkisivukuvista ja niissä näkymättömien aukkojen osalta korot on otettu pohjan mittaustuloksista. Umpimuuratut aukot tullaan merkitsemään valokuvien perusteella pohjakuvaan suunnittelun edetessä. KUVA 3D-MALLISTA

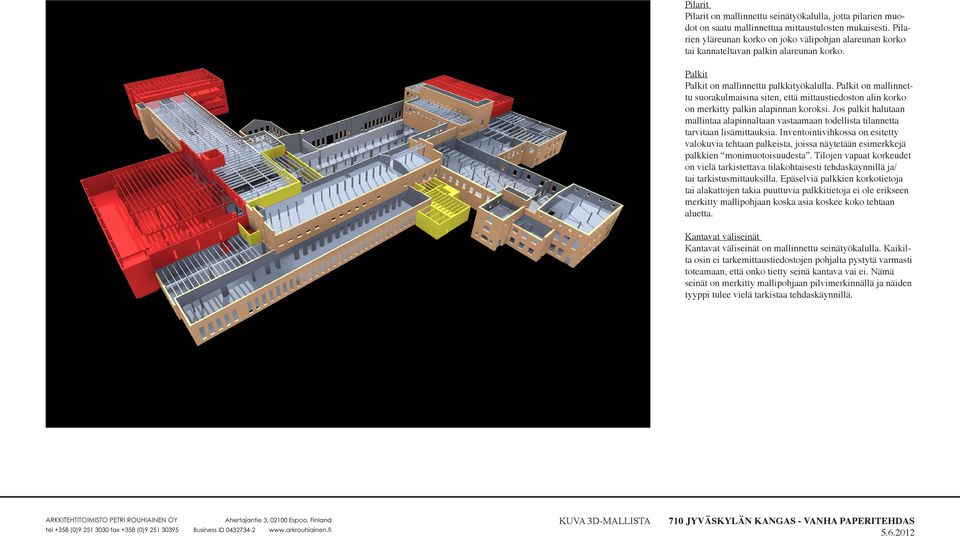

7 Pilarit Pilarit on mallinnettu seinätyökalulla, jotta pilarien muodot on saatu mallinnettua mittaustulosten mukaisesti. Pilarien yläreunan korko on joko välipohjan alareunan korko tai kannateltavan palkin alareunan korko. Palkit Palkit on mallinnettu palkkityökalulla. Palkit on mallinnettu suorakulmaisina siten, että mittaustiedoston alin korko on merkitty palkin alapinnan koroksi. Jos palkit halutaan mallintaa alapinnaltaan vastaamaan todellista tilannetta tarvitaan lisämittauksia. Inventointivihkossa on esitetty valokuvia tehtaan palkeista, joissa näytetään esimerkkejä palkkien monimuotoisuudesta. Tilojen vapaat korkeudet on vielä tarkistettava tilakohtaisesti tehdaskäynnillä ja/ tai tarkistusmittauksilla. Epäselviä palkkien korkotietoja tai alakattojen takia puuttuvia palkkitietoja ei ole erikseen merkitty mallipohjaan koska asia koskee koko tehtaan aluetta. Kantavat väliseinät Kantavat väliseinät on mallinnettu seinätyökalulla. Kaikilta osin ei tarkemittaustiedostojen pohjalta pystytä varmasti toteamaan, että onko tietty seinä kantava vai ei. Nämä seinät on merkitty mallipohjaan pilvimerkinnällä ja näiden tyyppi tulee vielä tarkistaa tehdaskäynnillä. KUVA 3D-MALLISTA

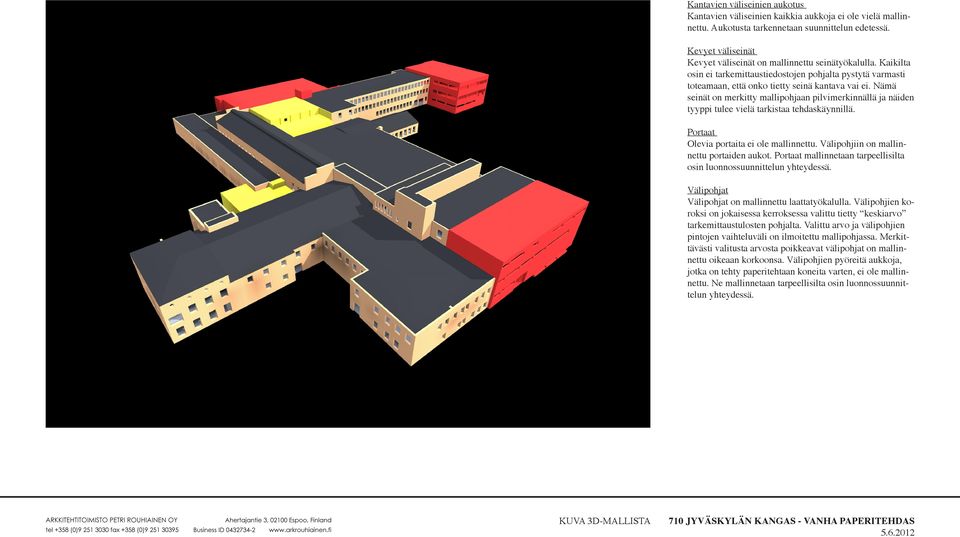

8 Kantavien väliseinien aukotus Kantavien väliseinien kaikkia aukkoja ei ole vielä mallinnettu. Aukotusta tarkennetaan suunnittelun edetessä. Kevyet väliseinät Kevyet väliseinät on mallinnettu seinätyökalulla. Kaikilta osin ei tarkemittaustiedostojen pohjalta pystytä varmasti toteamaan, että onko tietty seinä kantava vai ei. Nämä seinät on merkitty mallipohjaan pilvimerkinnällä ja näiden tyyppi tulee vielä tarkistaa tehdaskäynnillä. Portaat Olevia portaita ei ole mallinnettu. Välipohjiin on mallinnettu portaiden aukot. Portaat mallinnetaan tarpeellisilta osin luonnossuunnittelun yhteydessä. Välipohjat Välipohjat on mallinnettu laattatyökalulla. Välipohjien koroksi on jokaisessa kerroksessa valittu tietty keskiarvo tarkemittaustulosten pohjalta. Valittu arvo ja välipohjien pintojen vaihteluväli on ilmoitettu mallipohjassa. Merkittävästi valitusta arvosta poikkeavat välipohjat on mallinnettu oikeaan korkoonsa. Välipohjien pyöreitä aukkoja, jotka on tehty paperitehtaan koneita varten, ei ole mallinnettu. Ne mallinnetaan tarpeellisilta osin luonnossuunnittelun yhteydessä. KUVA 3D-MALLISTA

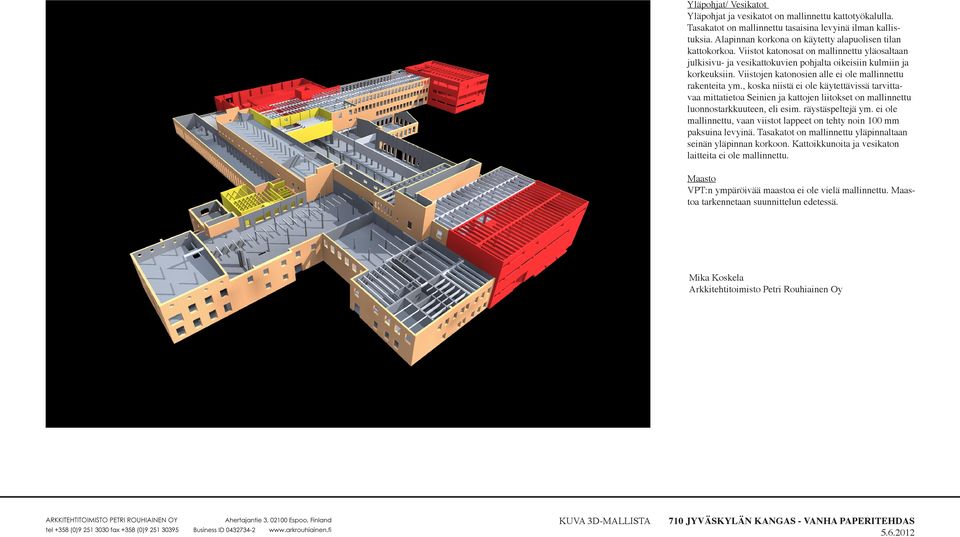

9 Yläpohjat/ Vesikatot Yläpohjat ja vesikatot on mallinnettu kattotyökalulla. Tasakatot on mallinnettu tasaisina levyinä ilman kallistuksia. Alapinnan korkona on käytetty alapuolisen tilan kattokorkoa. Viistot katonosat on mallinnettu yläosaltaan julkisivu- ja kuvien pohjalta oikeisiin kulmiin ja korkeuksiin. Viistojen katonosien alle ei ole mallinnettu rakenteita ym., koska niistä ei ole käytettävissä tarvittavaa mittatietoa Seinien ja kattojen liitokset on mallinnettu luonnostarkkuuteen, eli esim. räystäspeltejä ym. ei ole mallinnettu, vaan viistot lappeet on tehty noin 100 mm paksuina levyinä. Tasakatot on mallinnettu yläpinnaltaan seinän yläpinnan korkoon. Kattoikkunoita ja vesikaton laitteita ei ole mallinnettu. Maasto VPT:n ympäröivää maastoa ei ole vielä mallinnettu. Maastoa tarkennetaan suunnittelun edetessä. Mika Koskela Arkkitehtitoimisto Petri Rouhiainen Oy KUVA 3D-MALLISTA

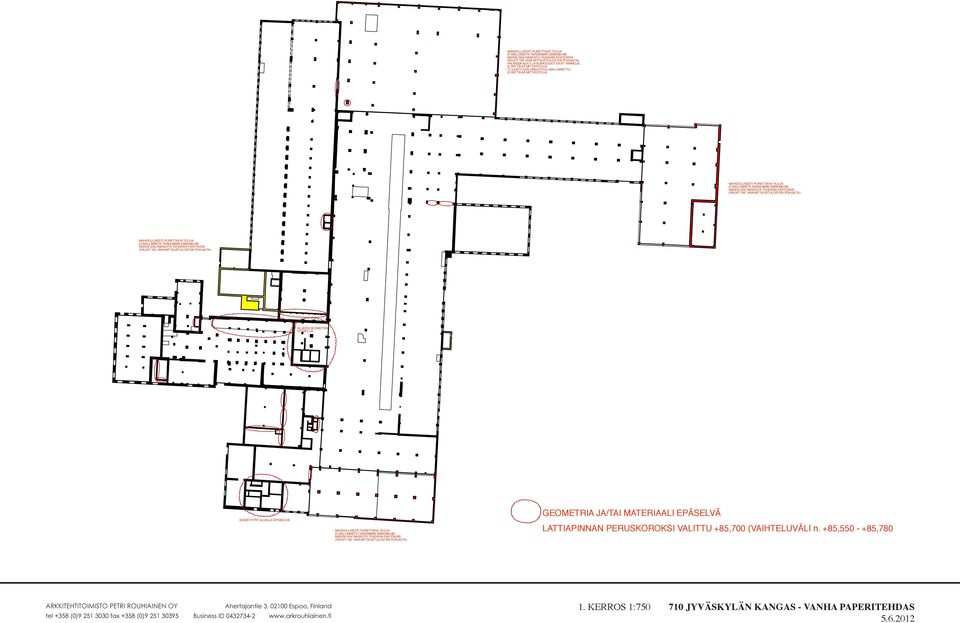

10 1 844,5 m ,5 m 2 833,0 m 2 364,5 m 2 108,0 m ,5 m 2 54,5 m 2 124,5 m 2 256,0 m 2 239,0 m 2 285,0 m 2 922,0 m 2 154,5 m 2 38,5 m 2 PINTA-ALAT EIVÄT TARKKOJA! 1 064,5 m 2 637,0 m 2 LATTIAPINNAN PERUSKOROKSI VALITTU (VAIHTELUVÄLI n. +85, ,780 Tekijänoikeus - Copyright Arkkitehtitoimisto Petri Rouhiainen Oy. 1. KERROS 1: JYVÄSKYLÄN KANGAS - VANHA 1:750 PAPERITEHDAS

11 - MAHDOLLISESTI PURETTAVIA TILOJA EI MALLINNETA TARKEMMIN ENNENKUIN NIIDEN SÄILYMISESTÄ TEHDÄÄN PÄÄTÖKSIÄ (PALKIT YM. VAIN MITTAUSTULOSTEN POHJALTA) - PALKKIEN KOOT JA KORKEUDET EIVÄT VARMOJA, EI RIITTÄVIÄ MITTATIETOJA - TT-LAATTOJEN VINOUTTA EI MALLINNETTU, EI RIITTÄVIÄ MITTATIETOJA - MAHDOLLISESTI PURETTAVIA TILOJA EI MALLINNETA TARKEMMIN ENNENKUIN NIIDEN SÄILYMISESTÄ TEHDÄÄN PÄÄTÖKSIÄ (PALKIT YM. VAIN MITTAUSTULOSTEN POHJALTA) - MAHDOLLISESTI PURETTAVIA TILOJA EI MALLINNETA TARKEMMIN ENNENKUIN NIIDEN SÄILYMISESTÄ TEHDÄÄN PÄÄTÖKSIÄ (PALKIT YM. VAIN MITTAUSTULOSTEN POHJALTA) ALUEEN GEOMETRIA EPÄSELVÄ SEINÄTYYPIT ALUELLA EPÄSELVIÄ - MAHDOLLISESTI PURETTAVIA TILOJA EI MALLINNETA TARKEMMIN ENNENKUIN NIIDEN SÄILYMISESTÄ TEHDÄÄN PÄÄTÖKSIÄ (PALKIT YM. VAIN MITTAUSTULOSTEN POHJALTA) GEOMETRIA JA/TAI MATERIAALI EPÄSELVÄ LATTIAPINNAN PERUSKOROKSI VALITTU (VAIHTELUVÄLI n. +85, ,780 Tekijänoikeus - Copyright Arkkitehtitoimisto Petri Rouhiainen Oy. 1. KERROS 1: JYVÄSKYLÄN KANGAS - VANHA 1:750 PAPERITEHDAS

12 366,0 m 2 419,0 m ,0 m ,5 m 2 965,0 m 2 54,0 m 2 90,5 m 2 319,5 m 2 69,0 m ,0 m 2 351,0 m 2 PINTA-ALAT EIVÄT TARKKOJA! 555,5 m 2 888,5 m 2 634,0 m 2 LATTIAPINNAN PERUSKOROKSI VALITTU (VAIHTELUVÄLI n. +90, ,190 Tekijänoikeus - Copyright Arkkitehtitoimisto Petri Rouhiainen Oy. 2. KERROS 1: JYVÄSKYLÄN KANGAS - VANHA 1:750 PAPERITEHDAS

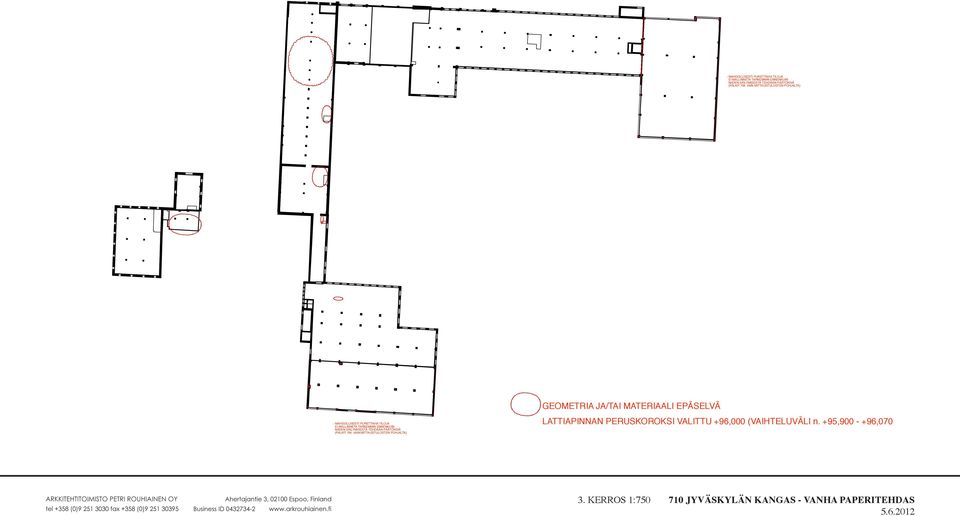

13 - MAHDOLLISESTI PURETTAVIA TILOJA EI MALLINNETA TARKEMMIN ENNENKUIN NIIDEN SÄILYMISESTÄ TEHDÄÄN PÄÄTÖKSIÄ (PALKIT YM. VAIN MITTAUSTULOSTEN POHJALTA) - PALKKIEN KOOT JA KORKEUDET EIVÄT VARMOJA, EI RIITTÄVIÄ MITTATIETOJA - TT-LAATTOJEN VINOUTTA EI MALLINNETTU, EI RIITTÄVIÄ MITTATIETOJA SEINÄTYYPIT ALUELLA EPÄSELVIÄ - MAHDOLLISESTI PURETTAVIA TILOJA EI MALLINNETA TARKEMMIN ENNENKUIN NIIDEN SÄILYMISESTÄ TEHDÄÄN PÄÄTÖKSIÄ (PALKIT YM. VAIN MITTAUSTULOSTEN POHJALTA) SEINÄTYYPIT ALUELLA EPÄSELVIÄ OVATKO KANTAVIA SEINIÄ? ONKO IKKUNAN EDESSÄ PALKIT? TÄSSÄ MATALA, LUISKAN ALAREUNA OVATKO KANTAVIA SEINIÄ? TÄSSÄ PORRAS ALAKERTAAN. SEINÄTYYPIT ALUELLA EPÄSELVIÄ SEINÄTYYPIT ALUELLA EPÄSELVIÄ - MAHDOLLISESTI PURETTAVIA TILOJA EI MALLINNETA TARKEMMIN ENNENKUIN NIIDEN SÄILYMISESTÄ TEHDÄÄN PÄÄTÖKSIÄ (PALKIT YM. VAIN MITTAUSTULOSTEN POHJALTA) GEOMETRIA JA/TAI MATERIAALI EPÄSELVÄ LATTIAPINNAN PERUSKOROKSI VALITTU (VAIHTELUVÄLI n. +90, ,190 Tekijänoikeus - Copyright Arkkitehtitoimisto Petri Rouhiainen Oy. 2. KERROS 1: JYVÄSKYLÄN KANGAS - VANHA 1:750 PAPERITEHDAS

14 208,5 m ,0 m 2 965,0 m ,5 m 2 89,5 m 2 70,0 m 2 322,0 m 2 889,0 m 2 PINTA-ALAT EIVÄT TARKKOJA! 634,0 m 2 LATTIAPINNAN PERUSKOROKSI VALITTU (VAIHTELUVÄLI n. +95, ,070 Tekijänoikeus - Copyright Arkkitehtitoimisto Petri Rouhiainen Oy. 3. KERROS 1: JYVÄSKYLÄN KANGAS - VANHA 1:750 PAPERITEHDAS

15 - MAHDOLLISESTI PURETTAVIA TILOJA EI MALLINNETA TARKEMMIN ENNENKUIN NIIDEN SÄILYMISESTÄ TEHDÄÄN PÄÄTÖKSIÄ (PALKIT YM. VAIN MITTAUSTULOSTEN POHJALTA) - MAHDOLLISESTI PURETTAVIA TILOJA EI MALLINNETA TARKEMMIN ENNENKUIN NIIDEN SÄILYMISESTÄ TEHDÄÄN PÄÄTÖKSIÄ (PALKIT YM. VAIN MITTAUSTULOSTEN POHJALTA) GEOMETRIA JA/TAI MATERIAALI EPÄSELVÄ LATTIAPINNAN PERUSKOROKSI VALITTU (VAIHTELUVÄLI n. +95, ,070 Tekijänoikeus - Copyright Arkkitehtitoimisto Petri Rouhiainen Oy. 3. KERROS 1: JYVÄSKYLÄN KANGAS - VANHA 1:750 PAPERITEHDAS

16 - ONKO KÄYTETTÄVÄÄ A, VAI ONKO VESI ONGELMA? ILA 00,5 m ,0 m 2 200,5 m ,0 m 2 PINTA-ALAT EIVÄT TARKKOJA! PINTA-ALAT EIVÄT TARKKOJA! Oy. 1: KELLARIKERROS 1:750 Tekijänoikeus - Copyright Arkkitehtitoimisto Petri Rouhiainen Oy JYVÄSKYLÄN KANGAS - VANHA PAPERITEHDAS

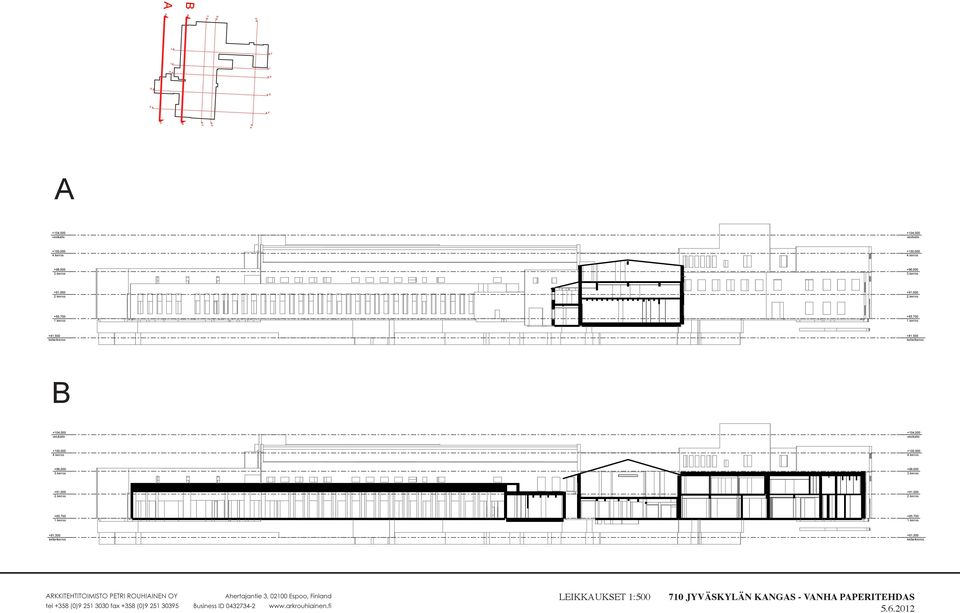

17 A B G F A A J I H B B C C D D E E J I H G F A rkkitehtitoimisto Petri Rouhiainen Oy. Leikkaussijainti 1:2000 B LEIKKAUKSET 1:500

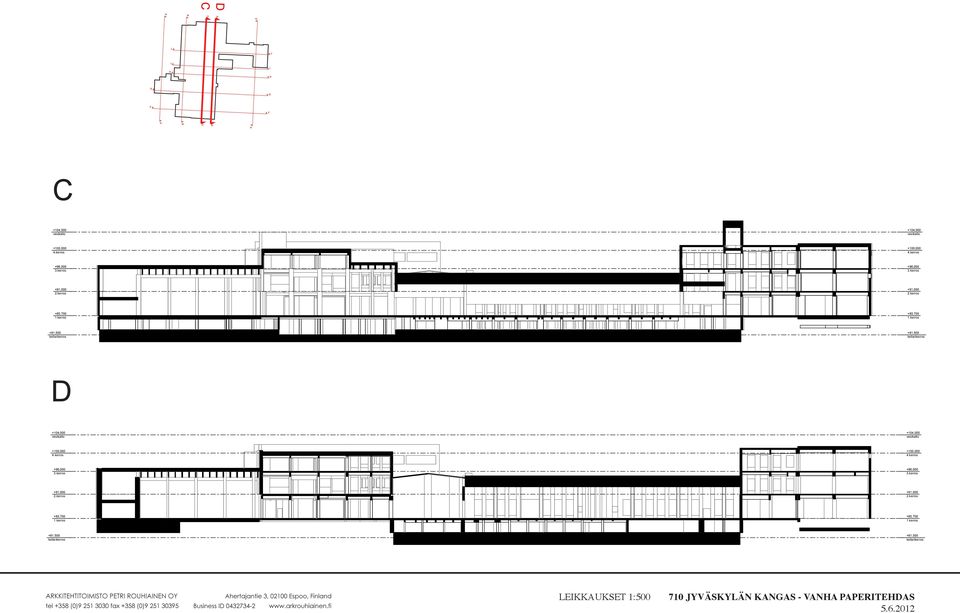

18 D C G F A A H J I B B C C D D E E J I H G F C rkkitehtitoimisto Petri Rouhiainen Oy. Leikkaussijainti 1:2000 D Tekijänoikeus - Copyright Arkkitehtitoimisto Petri Rouhiainen Oy. LEIKKAUS A, LEIKKAUS B, LEIKKAUS C, LEIKKAUS D 1: Tekijänoikeus - Copyright Arkkitehtitoimisto Petri Rouhiainen Oy. LEIKKAUS LEIKKAUKSET A, LEIKKAUS 1:500 B, 710 LEIKKAUS JYVÄSKYLÄN C, LEIKKAUS KANGAS - VANHA D 1:500 PAPERITEHDAS

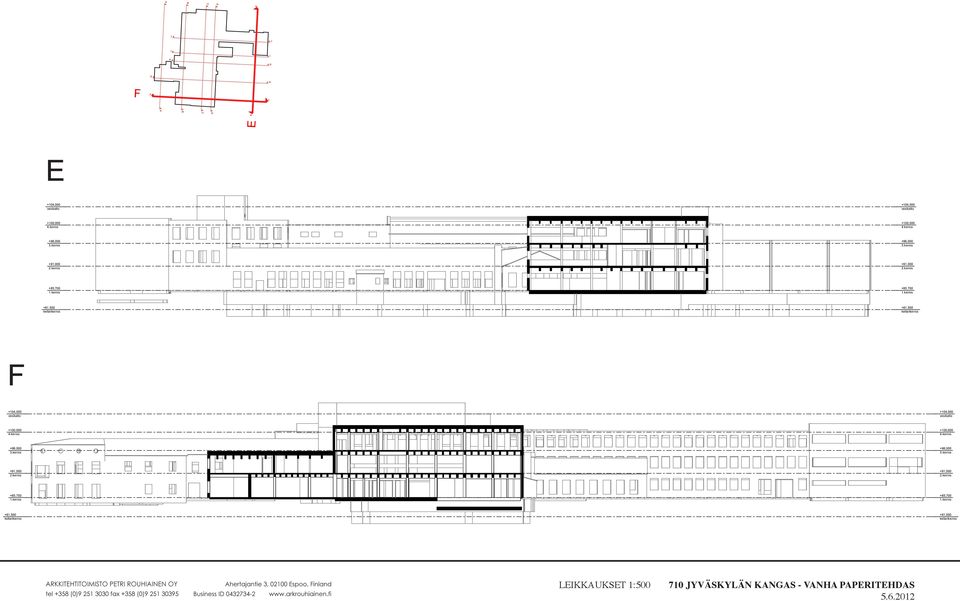

19 F G F A A J I H B B C C D D E E J I H G F E E rkkitehtitoimisto Petri Rouhiainen Oy. Leikkaussijainti 1:2000 F LEIKKAUKSET 1:500

20 G F A A H J I B B C C D D E E J I H G F H G G rkkitehtitoimisto Petri Rouhiainen Oy. Leikkaussijainti 1:2000 H Tekijänoikeus - Copyright Arkkitehtitoimisto Petri Rouhiainen Oy. LEIKKAUS H, LEIKKAUS G, LEIKKAUS F, LEIKKAUS E 1: Tekijänoikeus - Copyright Arkkitehtitoimisto Petri Rouhiainen Oy. LEIKKAUKSET 1:500 LEIKKAUS H, LEIKKAUS G, LEIKKAUS F, LEIKKAUS E 1:

21 G F A A J I H B B C C D D E E J I H G F J I I rkkitehtitoimisto Petri Rouhiainen Oy. Leikkaussijainti 1:2000 J LEIKKAUKSET 1:500

22 6 6 Julkisivu länsi v , 6 ves , ke Julkisivu itä +96, ke 1 k 3 +91,0 3 2.ke ,7 2 1.ke ,5 1 kell JULKISIVUT 1: ve k 2

23 Julkisivu pohjoinen Tekijänoikeus - Copyright Arkkitehtitoimisto Petri Rouhiainen Oy. Julkisivu 1 etelä 2 JS LÄNSI, JS ETELÄ, JS ITÄ, JS POHJOINEN 1: JULKISIVUT 1:

24 Julkisivu pohjoinen Julkisivu etelä JULKISIVUT

25 Julkisivu länsi Julkisivu itä JULKISIVUT
