ILMARI KÄYTTÖOHJE

Transkriptio

1 ILMARI KÄYTTÖOHJE Kirjautumissivu Kirjoita selaimeen Täytä käyttäjätunnus ja salasana. Kirjaudu sisään painamalla login. Kuva 1. Kirjautumissivu 2. Projektilistaus Kirjautumisen jälkeen sovellus listaa projektit allekkain. Pystyt muokkaamaan / tuhomaan projekteja projektin oikealla puolella olevasta vihreästä nuoli-ikonista. Kuva 2. Sovellus listaa projektit allekkain

2 Pystyt luomaan uuden projekti luo uusi projekti -napista tai muokkaamaan vanhan projektin perustietoja projektin kohdalla olevasta vihreästä nuoli-ikonista. Kuva 3. Näkymä projektin perustietojen luomisesta ja muokkauksesta Projekti määritetään antamalla projektille nimi, numero, käyttöikä ja vapaamuotoinen selite. - Mikäli et halua tehdä muutoksia, niin Hylkää muutokset ja palaa projektilistaan - napista pääset takaisin projektilistaan. - Projektin luominen tapahtuu täyttämällä kentät ja painamalla luo projekti -nappia. - Projektin muokkaus tapahtuu täyttämällä kentät ja painamalla Päivitä projekti nappia. - Projektin tuhoaminen tapahtuu painamalla Tuhoa projekti pysyvästi -nappia, jonka jälkeen järjestelmä varmistaa että haluat todella tuhota kyseisen projektin.

3 3. Rakennetyyppien lisääminen projektille Projektilistaussivulta pääsee lisäämään rakennetyyppejä projektille painamalla kyseistä projektia, jonka jälkeen sovellus avaa seuraavan näkymän. Kuva 4. Rakennetyyppien lisääminen projektille Projektin keskeiset tiedot näkyvät ylälaidassa. Sovellus listaa jo määritellyt rakennetyypit allekkain Uuden rakennetyypin luominen Mikäli haluat luoda uuden rakennetyypin, niin valitse ylemmästä alasvetovalikosta oikean ryhmän johon haluat luoda rakennetyypin. Tämän jälkeen paina Luo uusi rakennetyyppi. (kts. kuva 4.) 3.2. Uuden rakennetyypin luominen vanhan pohjalta Mikäli haluat luoda uuden rakennetyypin vanhan jo tehdyn rakennetyypin pohjalle, niin valitset alemmasta alasvetovalikosta rakennetyyppi jonka pohjalta haluat luoda uuden rakennetyypin. Tämän jälkeen paina Luo rakennetyyppi vanhan pohjalta (kts. kuva 4.)

4 3.3. Erilaiset rakennetyypit Rakennusosat on jäsennelty ja nimetty pääosin Talo hankenimikkeistön mukaisesti. Sovellukseen pystyy luomaan 3 erilaista rakennetyyppiä sen mukaan onko kyse seinämäisistä tai laattamaisista rakenteista, pinnoista tai massamaisista rakenteista Seinä- ja laattarakenteet (Siivumainen rakennetyyppi) Siivumaiset rakennetyypit määritellään kerros kerrokselta määrittelemällä kerroksen materiaali ja paksuus. Jos kyseessä on koolaus, niin lisäksi määritetään runkomateriaalin laatu, jako ja tolpan/palkin leveys. Väliseiniin valitaan vain puu, kertopuu tai teräs profiili. Runkomateriaalilistan teräs vastaa teräsrankaa. Lisäksi kullekin rakenteen osalle tuotteen käyttöikä voidaan määrittää vuosina. Nolla tarkoittaa, että käyttöikää ei huomioida. Kuva 5. Siivumaisen rakennetyypin syöttölomake

5 3.3.2 Neliöpohjainen rakennetyyppi Neliöpohjaisina määriteltäviin pintamaisiin rakenteisiin kuuluvat tässä mm. ikkunat, ovet, lasiseinät, katteet, lattiapinnat ja verhoilut. Esimerkiksi katteet ja parkettilattiat on taustatietokannassa valmiiksi määritetty kokonaisina rakenteina, joten niiden koostumusta ei tarvitse tässä määrittää. Systeemi sallii kuitenkin sen, että esimerkiksi joillekin verhoiluille (esim. paneeli ja maali) voidaan määrittää kaksi materiaalia. Kuva 6. Neliöpohjaisen rakennetyypin syöttölomake Kuutiopohjainen rakennetyyppi Kuutiopohjaisina määritetään mm. palkit, pilarit, paalut, runkoportaat, perustukset ja pohjaja piharakentamisen materiaalit. Pohjarakenteet määritetään tässä määrittelemällä aina yksi materiaali kerrallaan alla kuvatun lomakkeen avulla. Raudoitetut betonirakenteet on taustatietokannassa laskettu olettaen tietty teräsmäärä. Jos raudoitusta on enemmän, niin sen määrä voidaan ilmoittaa Materiaalina 2 (kg/m3:ssä). Ristikko- ja putkirakenteiden suhteen oletuksena oli, että ifc-malli antaa tilavuuden rakenteen ulkomittojen mukaisesti. Jotta vältytään siltä, että laskenta olettaa koko rakenteen umpiteräkseksi, niin Materiaaliksi 1 määritetään ILMA ja Materiaaliksi 2 TERÄS, ja lisäksi ilmoitetaan sen määrä kg/m3:nä. Runkoportaat pitää syöttää arviona kiloina portaiden kuutiota kohden.

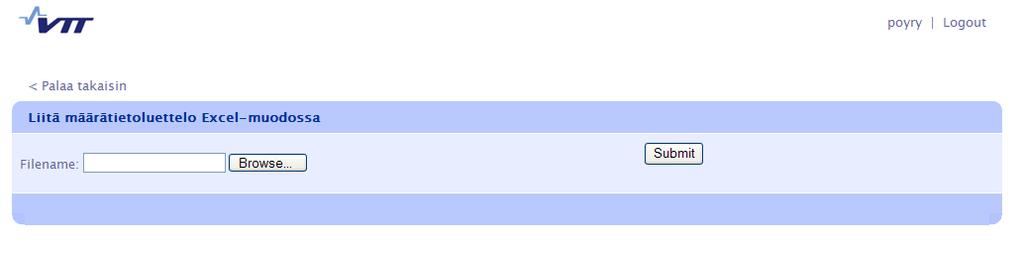

6 Kuva 7. Kuutiopohjaisen rakennetyypin syöttölomake 4. Määräluettelon liittäminen järjestelmään Liitä määräluettelo painamalla Liitä määräluettelo. Mikäli liität uuden määräluettelon, niin vanha määräluettelo siirtyy vertailtavaski määräluetteloksi ja järjestelmä ottaa käyttöön uuden määräluettelon. Saat määräluettelon Excelinä takaisin tietokoneellesi klikkaamalla määräluettelo tiedostoa. Kuva 8. Määräluettelon liittäminen järjestelmään Paina browse, valitse oikea XLS-päätteinen tiedosto tietokoneeltasi, paina submit. Kuva 9. Määräluettelo XLS-tiedoston liittäminen järjestelmään

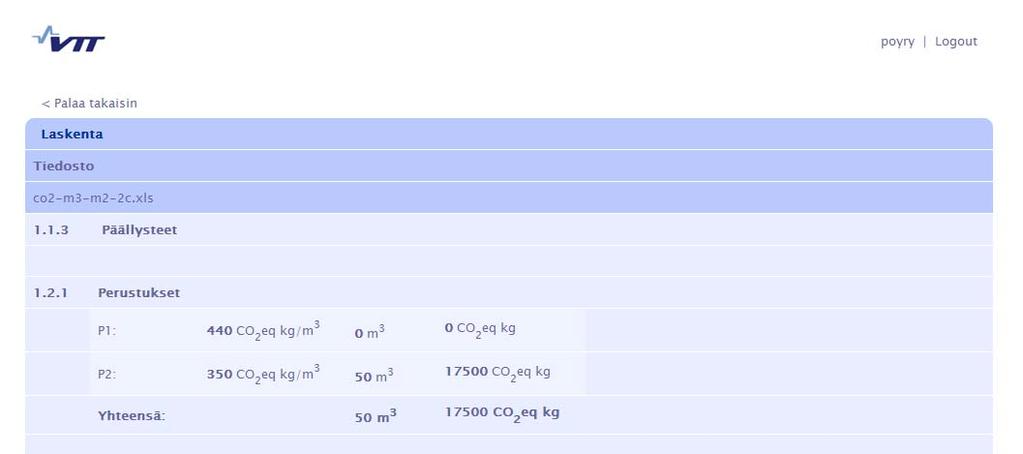

7 5. Laskenta Varsinainen laskenta tapahtuu painamalla Suorita laskenta -nappia. Kuva 8. Laskennan suorittaminen tapahtuu Suorita laskenta -napista Sovellus suorittaa laskennan syötetyn määräluettelon ja määriteltyjen rakennetyyppien pohjalta. Rakennetyyppien ympäristövaikutukset listataan Talo nimikkeistön mukaisesti. Kuva 9. Laskenta Listan alapuolella löytyy kaksi nappia. Supista lista -napista sovellus poistaa rakennetyyppikohtaisen erittely. Vertailu edelliseen tiedostoon -napista sovellus tekee vertailun edelliseen järjestelmään syötettyyn tiedostoon. Kuva 9. Laskenta yhteensä kaikki

8 Sovellus erittelee kaikki rakennetyypit, joita ei esiinny määräluettelossa, mutta jotka esiintyy sovelluksessa. Kuva 9. Laskenta Sovellus listaa rakennetyypit, joita ei esiinny määräluettelossa Sovellus erittelee myös kaikki rakennetyypit, joita ei ole määritelty sovelluksessa, mutta löytyvät määräluettelosta. Kuva 9. Laskenta Sovellus listaa rakennetyypit, joita ei ole määritelty sovelluksessa Sovellus tallentaa tulokset XML-tiedostoon joka löytyy sivun alalaidasta. XML-tiedoston saat siirrettyä omalle tietokoneellesi hiiren vasemmalla napilla ja valitsemalla esiin tulevasta valikosta Save Target As Kuva 9. Laskenta Sovellus kerää laskennan tulokset XML-tiedostoon 6. Palaaminen edelliseen valikkoon Palaa aina edelliseen valikkoon sovelluksen yläreunassa VTT:n logon alla olevasta linkistä. 7. Uloskirjautuminen Uloskirjautuminen tapahtuu sovelluksen oikeassa yläkulmassa olevasta Logout -napista.
