Asennusohje. Q-Safe. Versio Asiakirja

Koko: px
Aloita esitys sivulta:

Download "Asennusohje. Q-Safe. Versio 201502. Asiakirja 841684"

Transkriptio

1 Asennusohje Q-Safe Versio Asiakirja

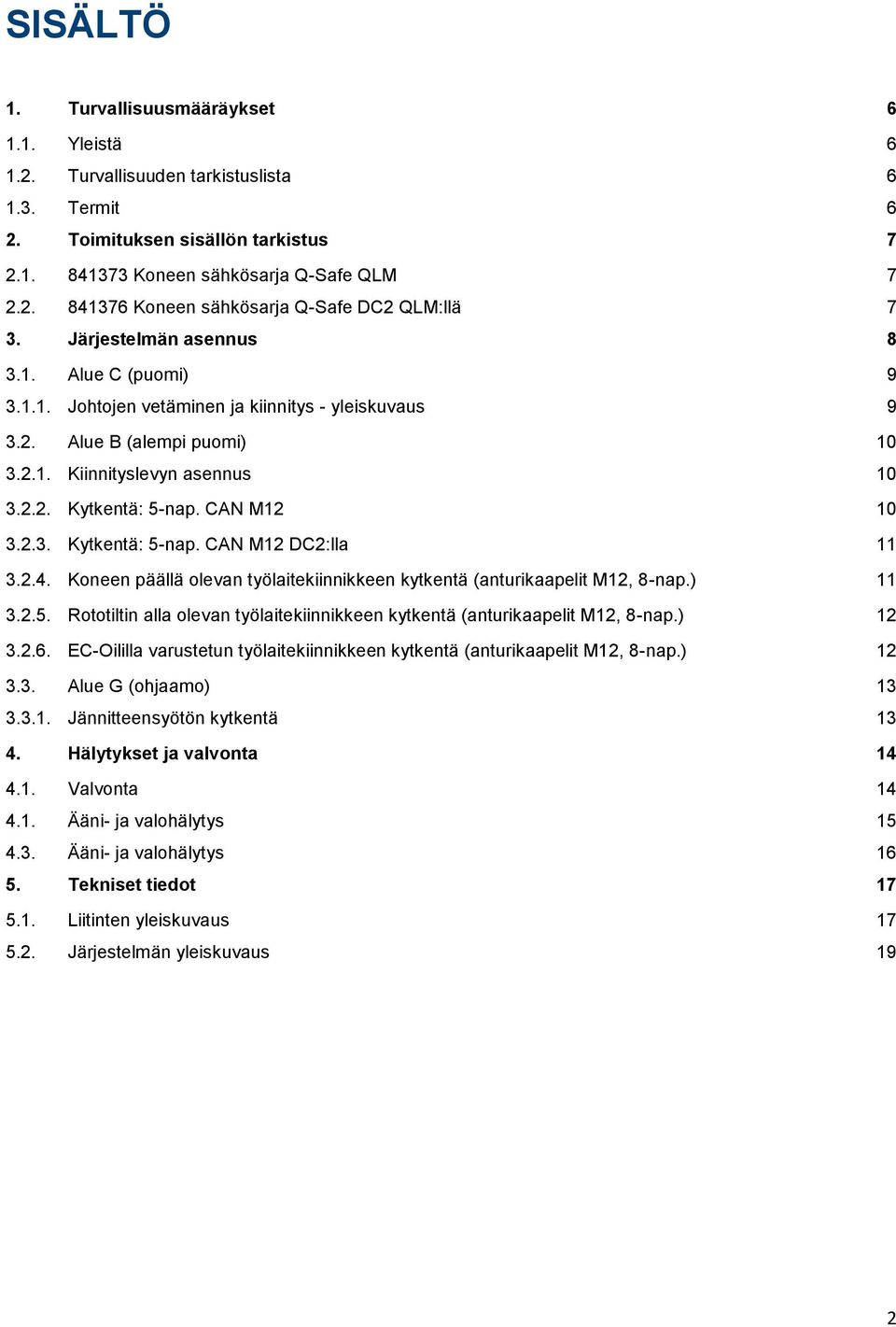

2 SISÄLTÖ 1. Turvallisuusmääräykset Yleistä Turvallisuuden tarkistuslista Termit 6 2. Toimituksen sisällön tarkistus Koneen sähkösarja Q-Safe QLM Koneen sähkösarja Q-Safe DC2 QLM:llä 7 3. Järjestelmän asennus Alue C (puomi) Johtojen vetäminen ja kiinnitys - yleiskuvaus Alue B (alempi puomi) Kiinnityslevyn asennus Kytkentä: 5-nap. CAN M Kytkentä: 5-nap. CAN M12 DC2:lla Koneen päällä olevan työlaitekiinnikkeen kytkentä (anturikaapelit M12, 8-nap.) Rototiltin alla olevan työlaitekiinnikkeen kytkentä (anturikaapelit M12, 8-nap.) EC-Oililla varustetun työlaitekiinnikkeen kytkentä (anturikaapelit M12, 8-nap.) Alue G (ohjaamo) Jännitteensyötön kytkentä Hälytykset ja valvonta Valvonta Ääni- ja valohälytys Ääni- ja valohälytys Tekniset tiedot Liitinten yleiskuvaus Järjestelmän yleiskuvaus 19 2

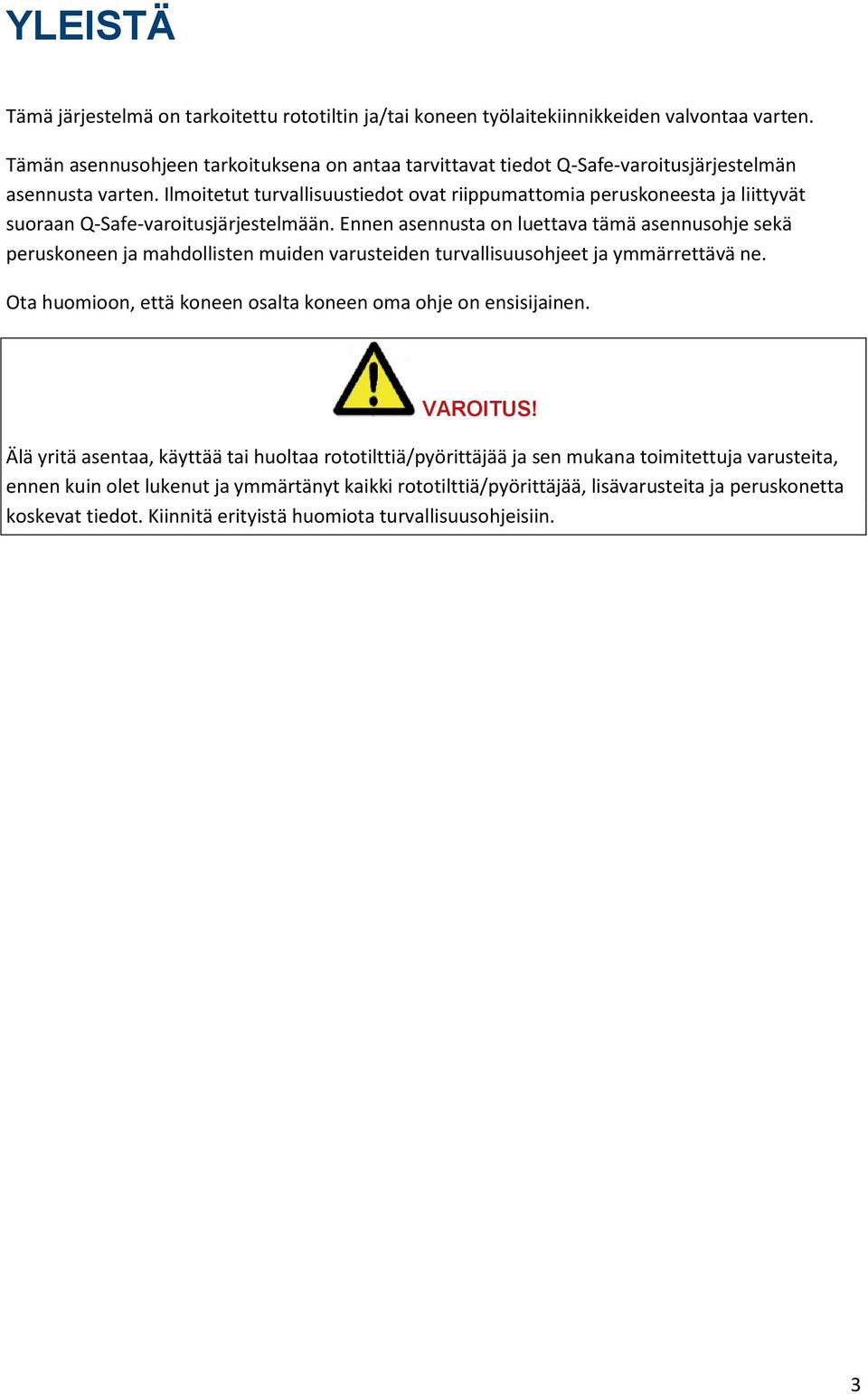

3 YLEISTÄ Tämä järjestelmä on tarkoitettu rototiltin ja/tai koneen työlaitekiinnikkeiden valvontaa varten. Tämän asennusohjeen tarkoituksena on antaa tarvittavat tiedot Q-Safe-varoitusjärjestelmän asennusta varten. Ilmoitetut turvallisuustiedot ovat riippumattomia peruskoneesta ja liittyvät suoraan Q-Safe-varoitusjärjestelmään. Ennen asennusta on luettava tämä asennusohje sekä peruskoneen ja mahdollisten muiden varusteiden turvallisuusohjeet ja ymmärrettävä ne. Ota huomioon, että koneen osalta koneen oma ohje on ensisijainen. VAROITUS! Älä yritä asentaa, käyttää tai huoltaa rototilttiä/pyörittäjää ja sen mukana toimitettuja varusteita, ennen kuin olet lukenut ja ymmärtänyt kaikki rototilttiä/pyörittäjää, lisävarusteita ja peruskonetta koskevat tiedot. Kiinnitä erityistä huomiota turvallisuusohjeisiin. 3

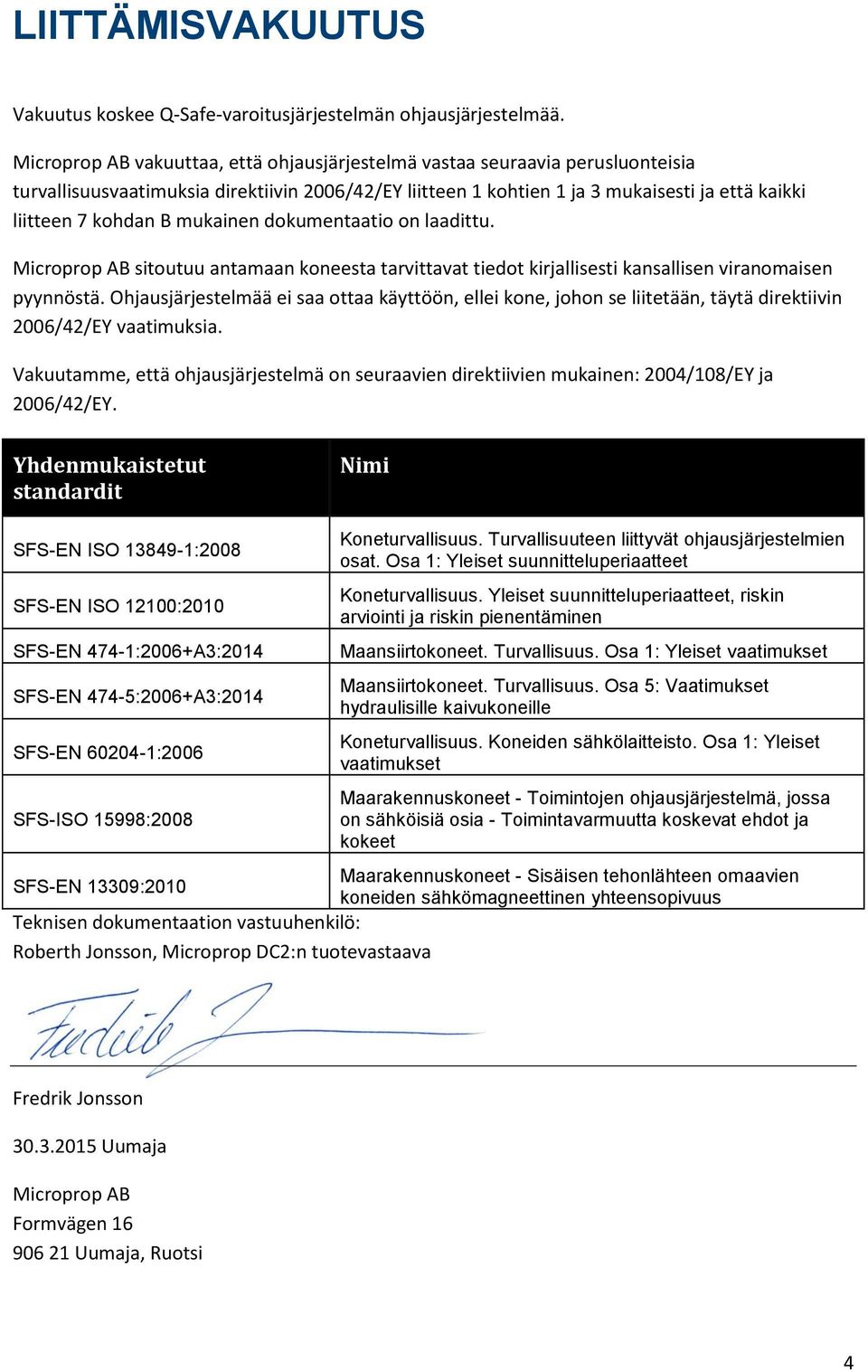

4 LIITTÄMISVAKUUTUS Vakuutus koskee Q-Safe-varoitusjärjestelmän ohjausjärjestelmää. Microprop AB vakuuttaa, että ohjausjärjestelmä vastaa seuraavia perusluonteisia turvallisuusvaatimuksia direktiivin 2006/42/EY liitteen 1 kohtien 1 ja 3 mukaisesti ja että kaikki liitteen 7 kohdan B mukainen dokumentaatio on laadittu. Microprop AB sitoutuu antamaan koneesta tarvittavat tiedot kirjallisesti kansallisen viranomaisen pyynnöstä. Ohjausjärjestelmää ei saa ottaa käyttöön, ellei kone, johon se liitetään, täytä direktiivin 2006/42/EY vaatimuksia. Vakuutamme, että ohjausjärjestelmä on seuraavien direktiivien mukainen: 2004/108/EY ja 2006/42/EY. Yhdenmukaistetut standardit Nimi SFS-EN ISO :2008 SFS-EN ISO 12100:2010 SFS-EN 474-1:2006+A3:2014 SFS-EN 474-5:2006+A3:2014 SFS-EN :2006 SFS-ISO 15998:2008 Koneturvallisuus. Turvallisuuteen liittyvät ohjausjärjestelmien osat. Osa 1: Yleiset suunnitteluperiaatteet Koneturvallisuus. Yleiset suunnitteluperiaatteet, riskin arviointi ja riskin pienentäminen Maansiirtokoneet. Turvallisuus. Osa 1: Yleiset vaatimukset Maansiirtokoneet. Turvallisuus. Osa 5: Vaatimukset hydraulisille kaivukoneille Koneturvallisuus. Koneiden sähkölaitteisto. Osa 1: Yleiset vaatimukset Maarakennuskoneet - Toimintojen ohjausjärjestelmä, jossa on sähköisiä osia - Toimintavarmuutta koskevat ehdot ja kokeet Maarakennuskoneet - Sisäisen tehonlähteen omaavien SFS-EN 13309:2010 koneiden sähkömagneettinen yhteensopivuus Teknisen dokumentaation vastuuhenkilö: Roberth Jonsson, Microprop DC2:n tuotevastaava Fredrik Jonsson Uumaja Microprop AB Formvägen Uumaja, Ruotsi 4

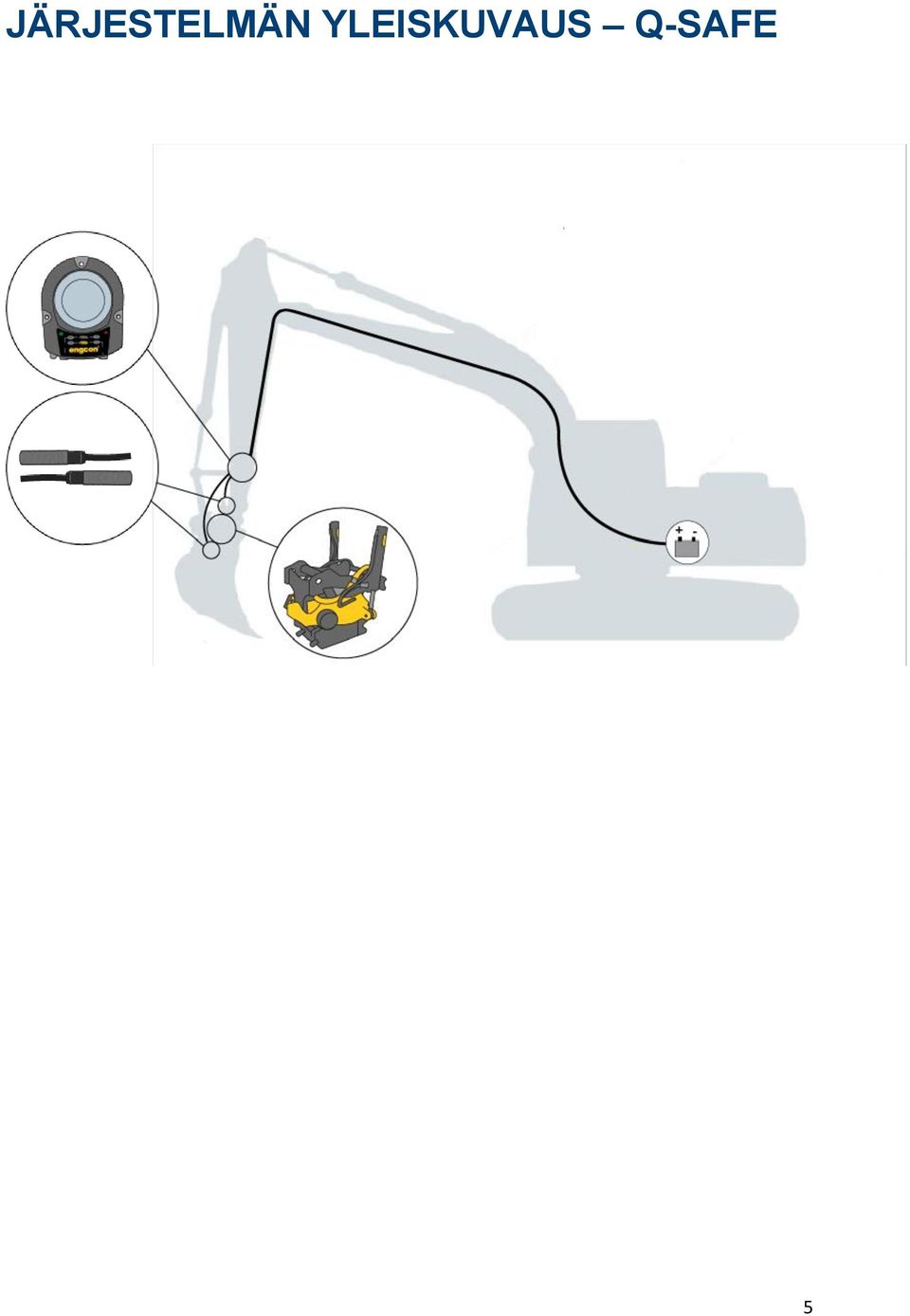

5 JÄRJESTELMÄN YLEISKUVAUS Q-SAFE 5

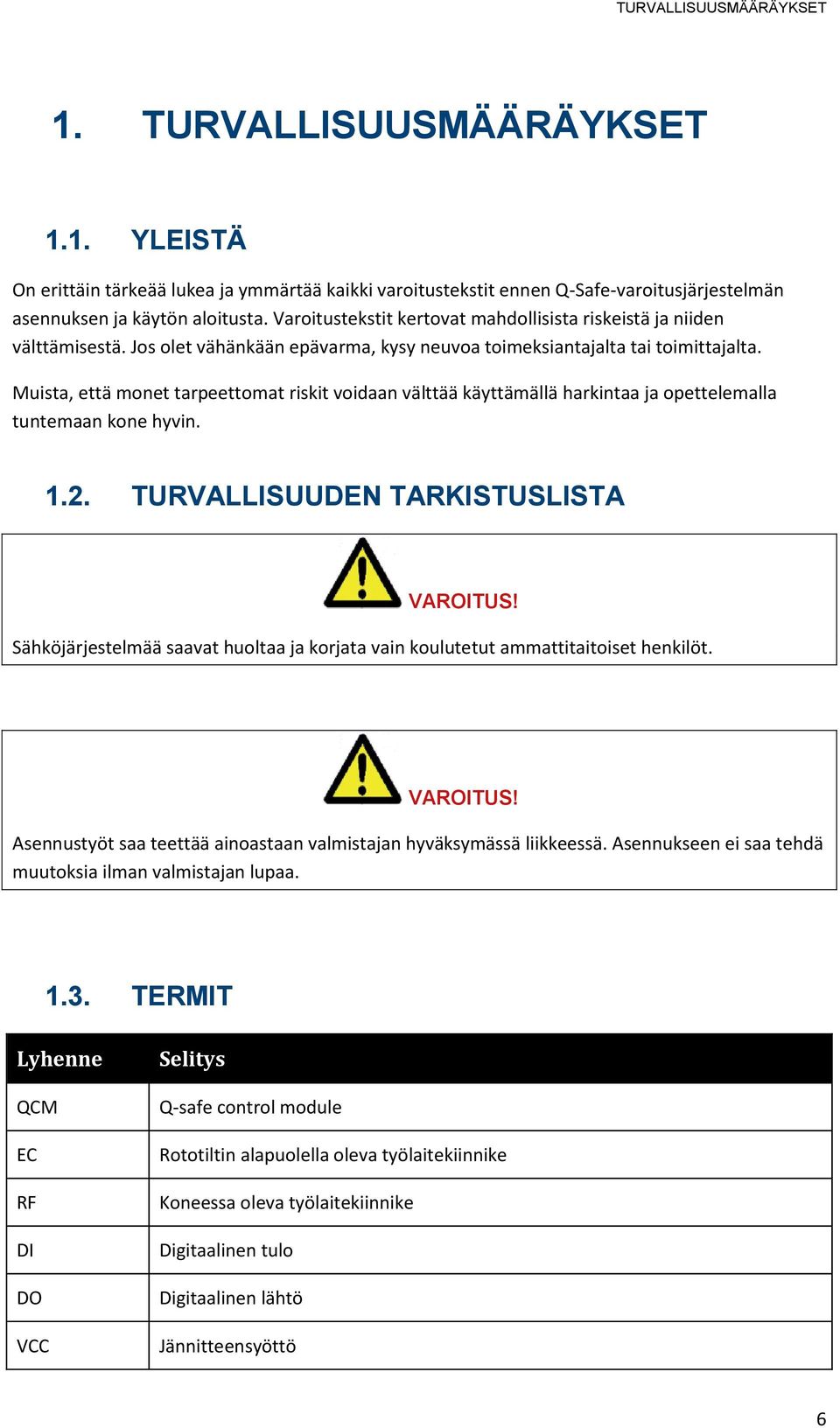

6 TURVALLISUUSMÄÄRÄYKSET 1. TURVALLISUUSMÄÄRÄYKSET 1.1. YLEISTÄ On erittäin tärkeää lukea ja ymmärtää kaikki varoitustekstit ennen Q-Safe-varoitusjärjestelmän asennuksen ja käytön aloitusta. Varoitustekstit kertovat mahdollisista riskeistä ja niiden välttämisestä. Jos olet vähänkään epävarma, kysy neuvoa toimeksiantajalta tai toimittajalta. Muista, että monet tarpeettomat riskit voidaan välttää käyttämällä harkintaa ja opettelemalla tuntemaan kone hyvin TURVALLISUUDEN TARKISTUSLISTA VAROITUS! Sähköjärjestelmää saavat huoltaa ja korjata vain koulutetut ammattitaitoiset henkilöt. VAROITUS! Asennustyöt saa teettää ainoastaan valmistajan hyväksymässä liikkeessä. Asennukseen ei saa tehdä muutoksia ilman valmistajan lupaa TERMIT Lyhenne QCM EC RF DI DO VCC Selitys Q-safe control module Rototiltin alapuolella oleva työlaitekiinnike Koneessa oleva työlaitekiinnike Digitaalinen tulo Digitaalinen lähtö Jännitteensyöttö 6

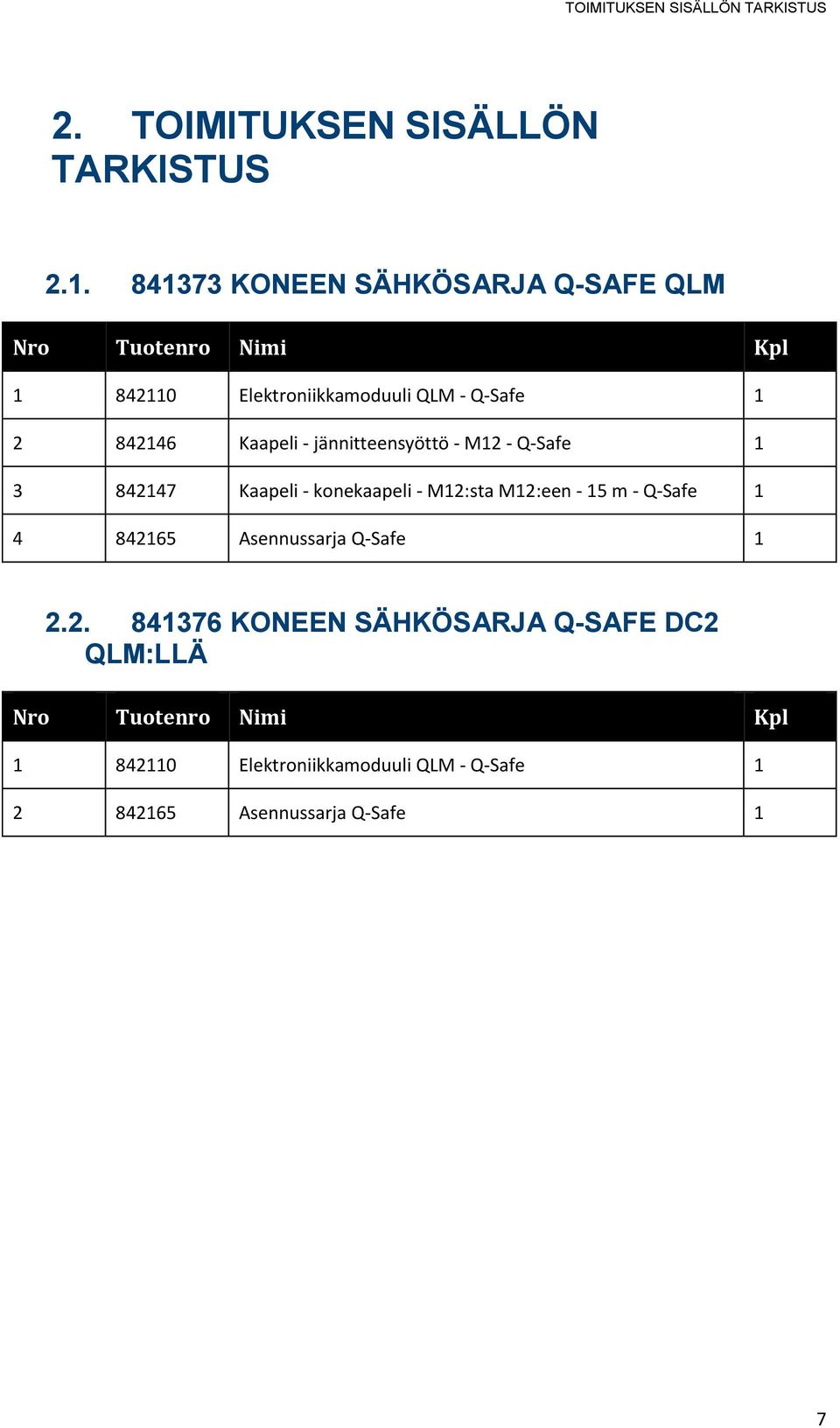

7 TOIMITUKSEN SISÄLLÖN TARKISTUS 2. TOIMITUKSEN SISÄLLÖN TARKISTUS KONEEN SÄHKÖSARJA Q-SAFE QLM Nro Tuotenro Nimi Kpl Elektroniikkamoduuli QLM - Q-Safe Kaapeli - jännitteensyöttö - M12 - Q-Safe Kaapeli - konekaapeli - M12:sta M12:een - 15 m - Q-Safe Asennussarja Q-Safe KONEEN SÄHKÖSARJA Q-SAFE DC2 QLM:LLÄ Nro Tuotenro Nimi Kpl Elektroniikkamoduuli QLM - Q-Safe Asennussarja Q-Safe 1 7

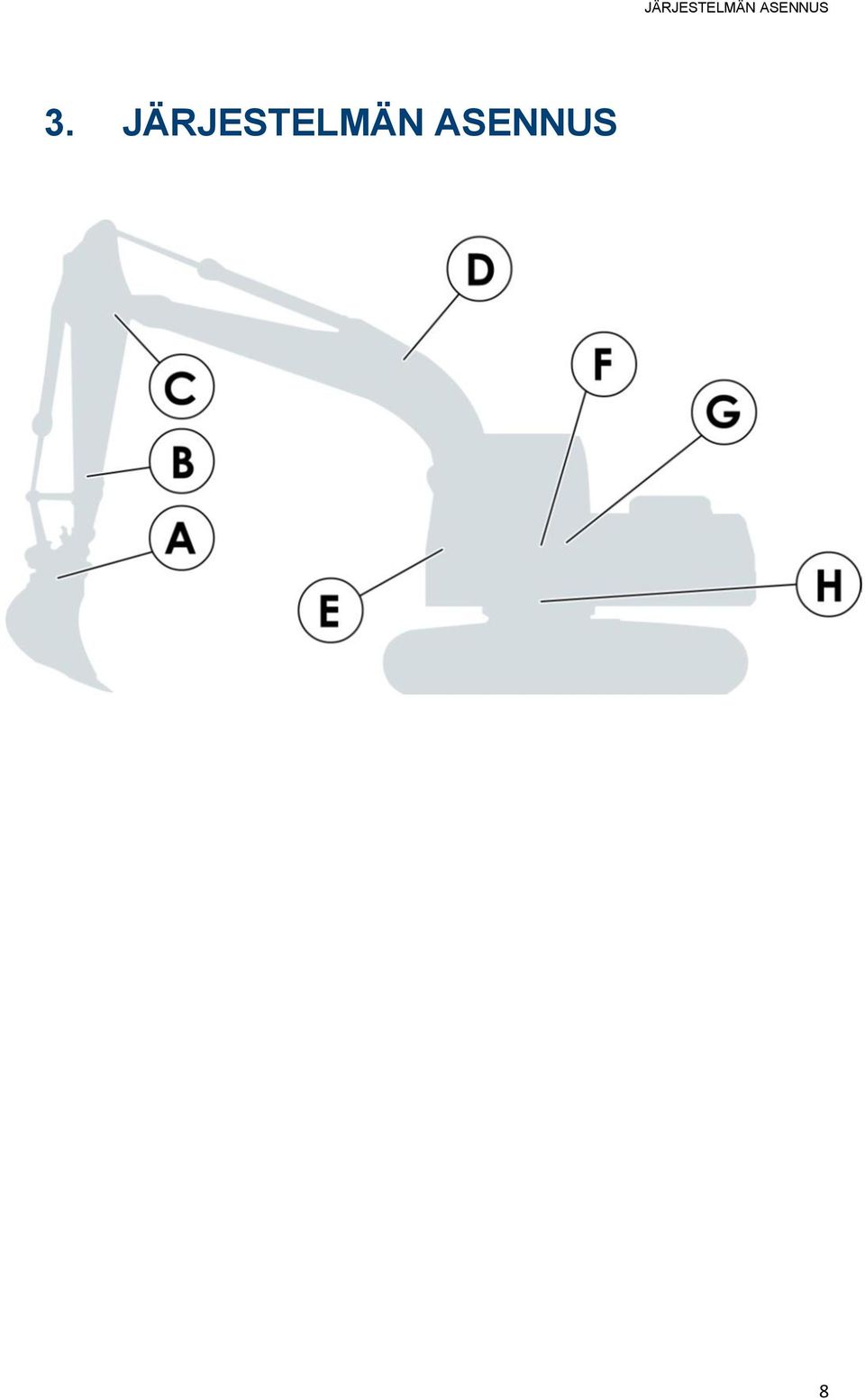

8 JÄRJESTELMÄN ASENNUS 3. JÄRJESTELMÄN ASENNUS 8

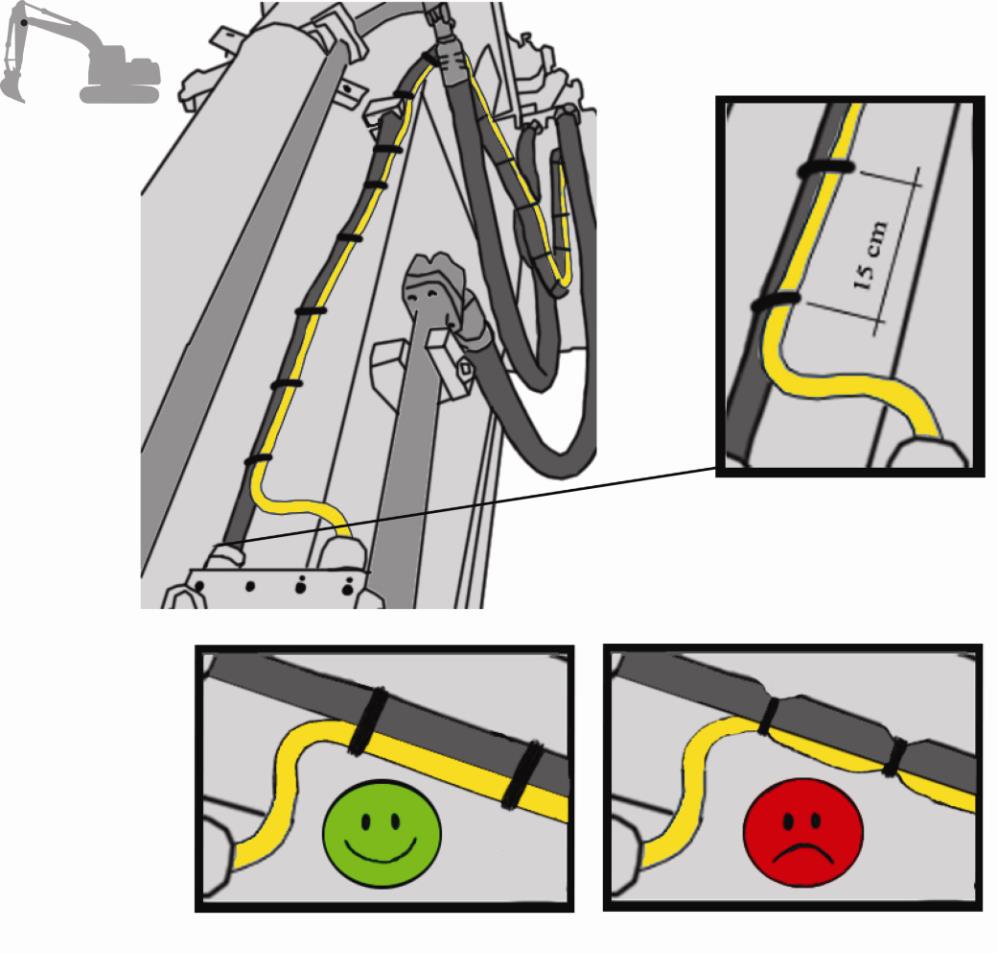

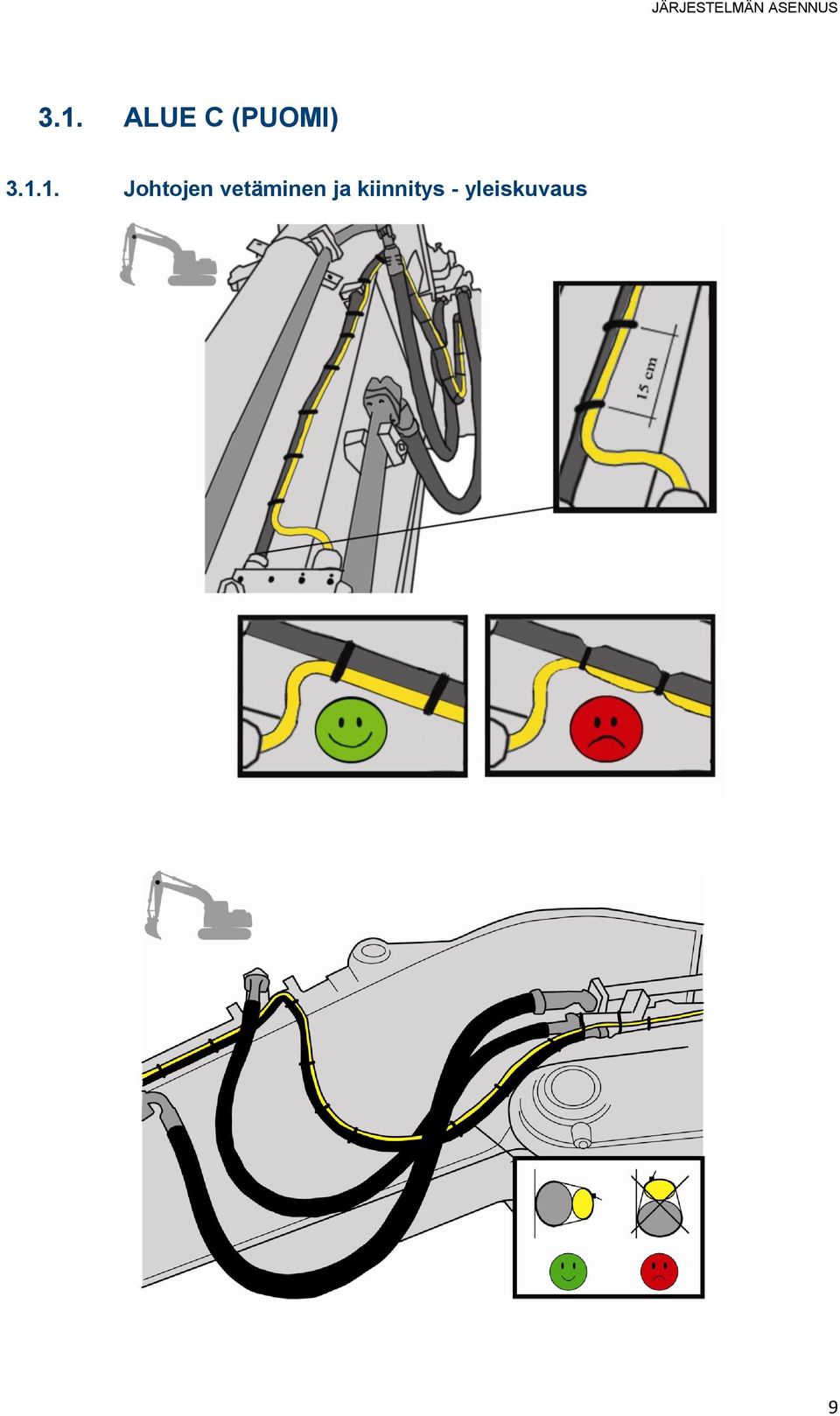

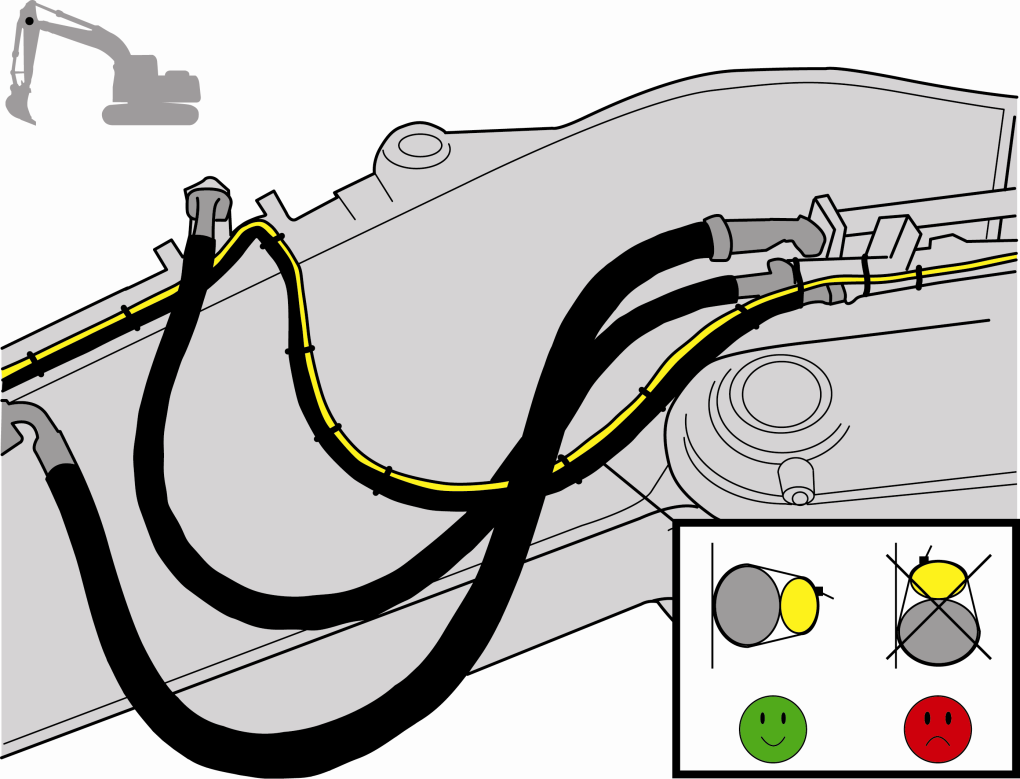

9 JÄRJESTELMÄN ASENNUS 3.1. ALUE C (PUOMI) Johtojen vetäminen ja kiinnitys - yleiskuvaus 9

10 JÄRJESTELMÄN ASENNUS 3.2. ALUE B (ALEMPI PUOMI) Kiinnityslevyn asennus Kytkentä: 5-nap. CAN M12 Nro Tuotenro Nimi QLM Konekaapeli 15m 10

11 JÄRJESTELMÄN ASENNUS Kytkentä: 5-nap. CAN M12 DC2:lla Nro Tuotenro Nimi QLM 2 842xxx Konekaapeli DC Koneen päällä olevan työlaitekiinnikkeen kytkentä (anturikaapelit M12, 8-nap.) Nro Tuotenro Nimi QLM Anturikaapeli 11

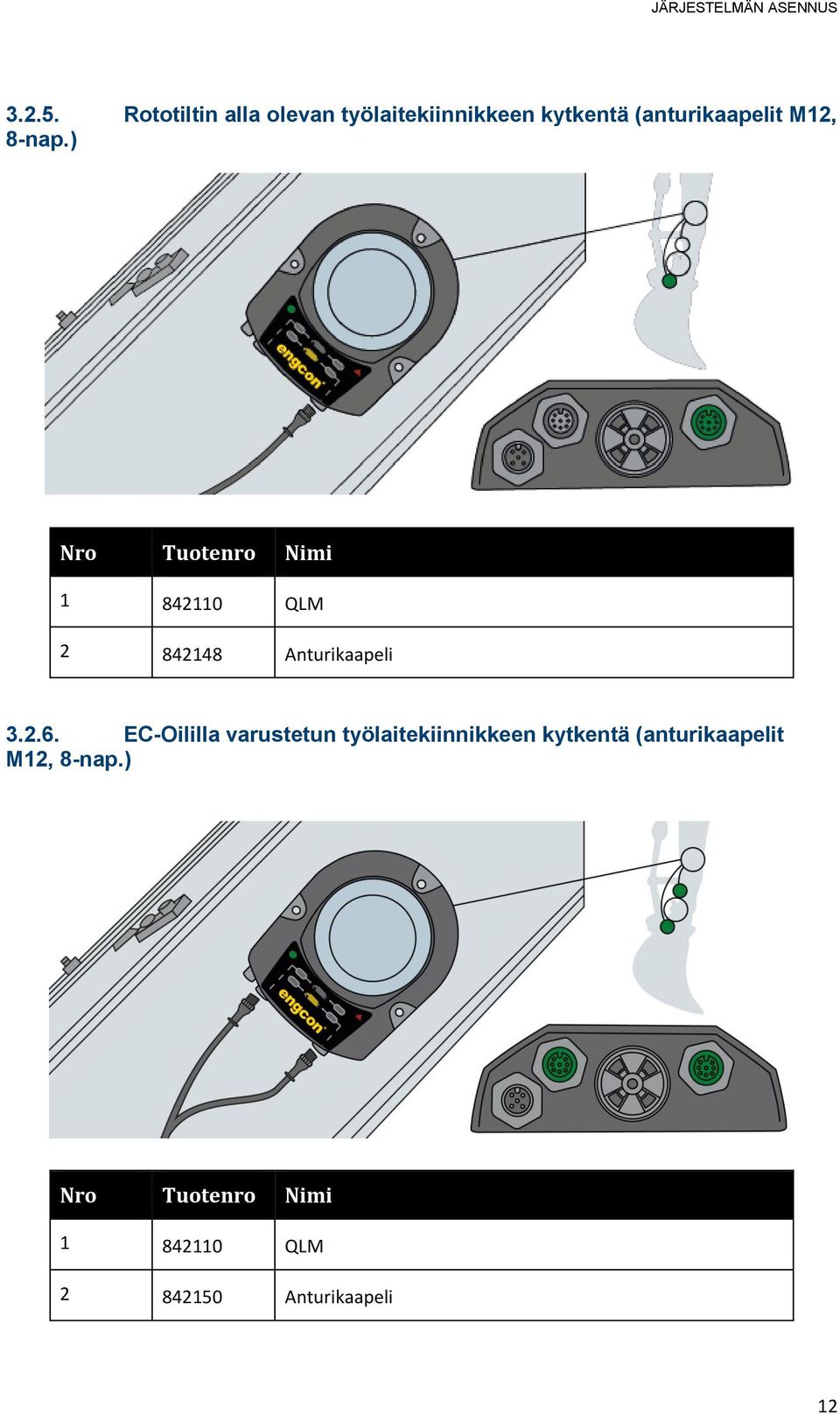

12 JÄRJESTELMÄN ASENNUS Rototiltin alla olevan työlaitekiinnikkeen kytkentä (anturikaapelit M12, 8-nap.) Nro Tuotenro Nimi QLM Anturikaapeli EC-Oililla varustetun työlaitekiinnikkeen kytkentä (anturikaapelit M12, 8-nap.) Nro Tuotenro Nimi QLM Anturikaapeli 12

13 JÄRJESTELMÄN ASENNUS 3.3. ALUE G (OHJAAMO) Jännitteensyötön kytkentä Nro Tuotenro Nimi Konekaapeli 15m Jännitteensyöttö 13

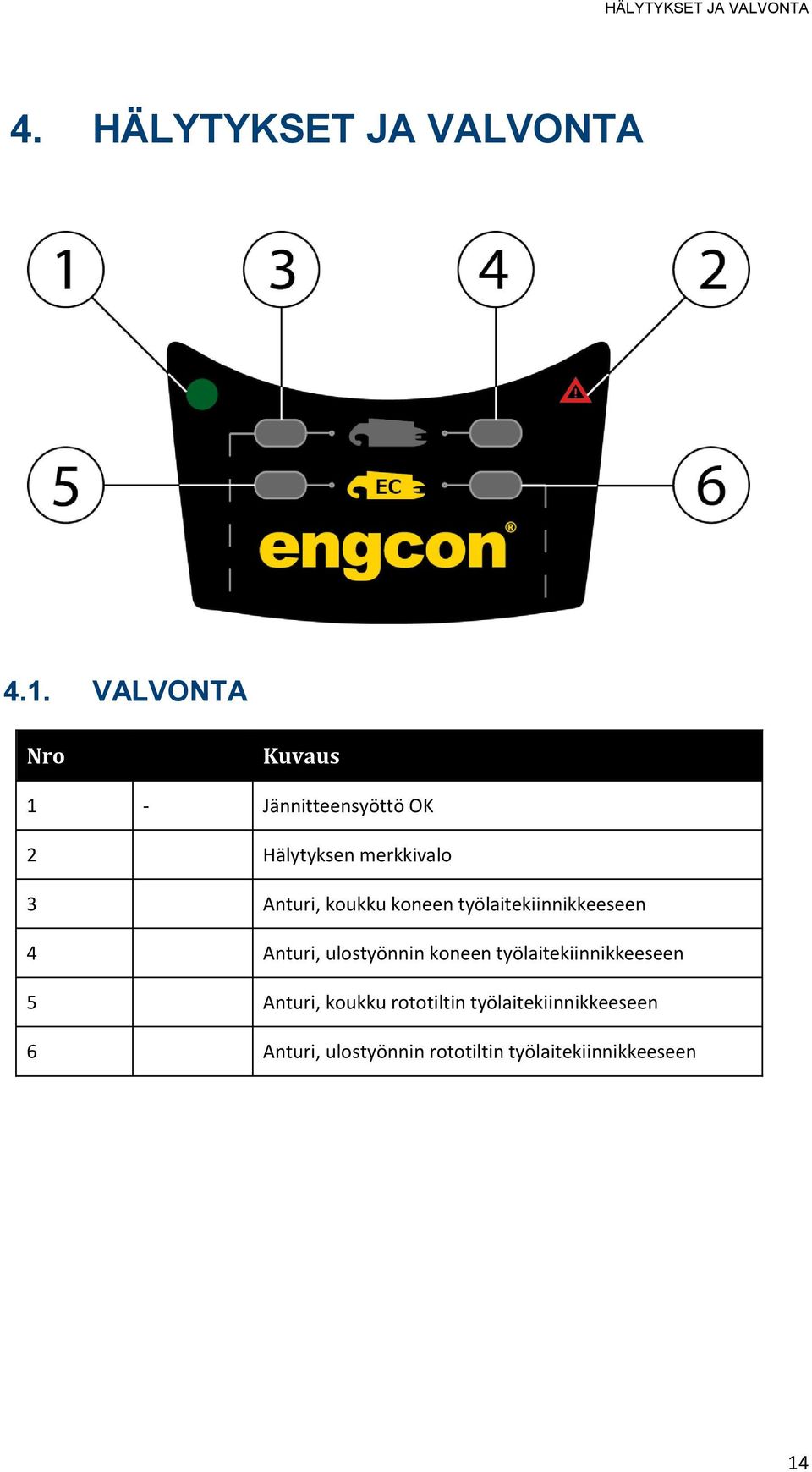

14 HÄLYTYKSET JA VALVONTA 4. HÄLYTYKSET JA VALVONTA 4.1. VALVONTA Nro Kuvaus 1 - Jännitteensyöttö OK 2 Hälytyksen merkkivalo 3 Anturi, koukku koneen työlaitekiinnikkeeseen 4 Anturi, ulostyönnin koneen työlaitekiinnikkeeseen 5 Anturi, koukku rototiltin työlaitekiinnikkeeseen 6 Anturi, ulostyönnin rototiltin työlaitekiinnikkeeseen 14

15 HÄLYTYKSET JA VALVONTA 4.1. ÄÄNI- JA VALOHÄLYTYS Toiminta Kuvaus Kommentit Jatkuvasti vilkkuva valkoinen valo ja vaihteleva sireeni. Neljä vihreää vilkahdusta Huonosti kiinnitetty työlaite Oikein kiinnitetty työlaite Tarkista kiinnitys. Vain kun työlaite on ollut kokonaan kytkettynä irti. 15

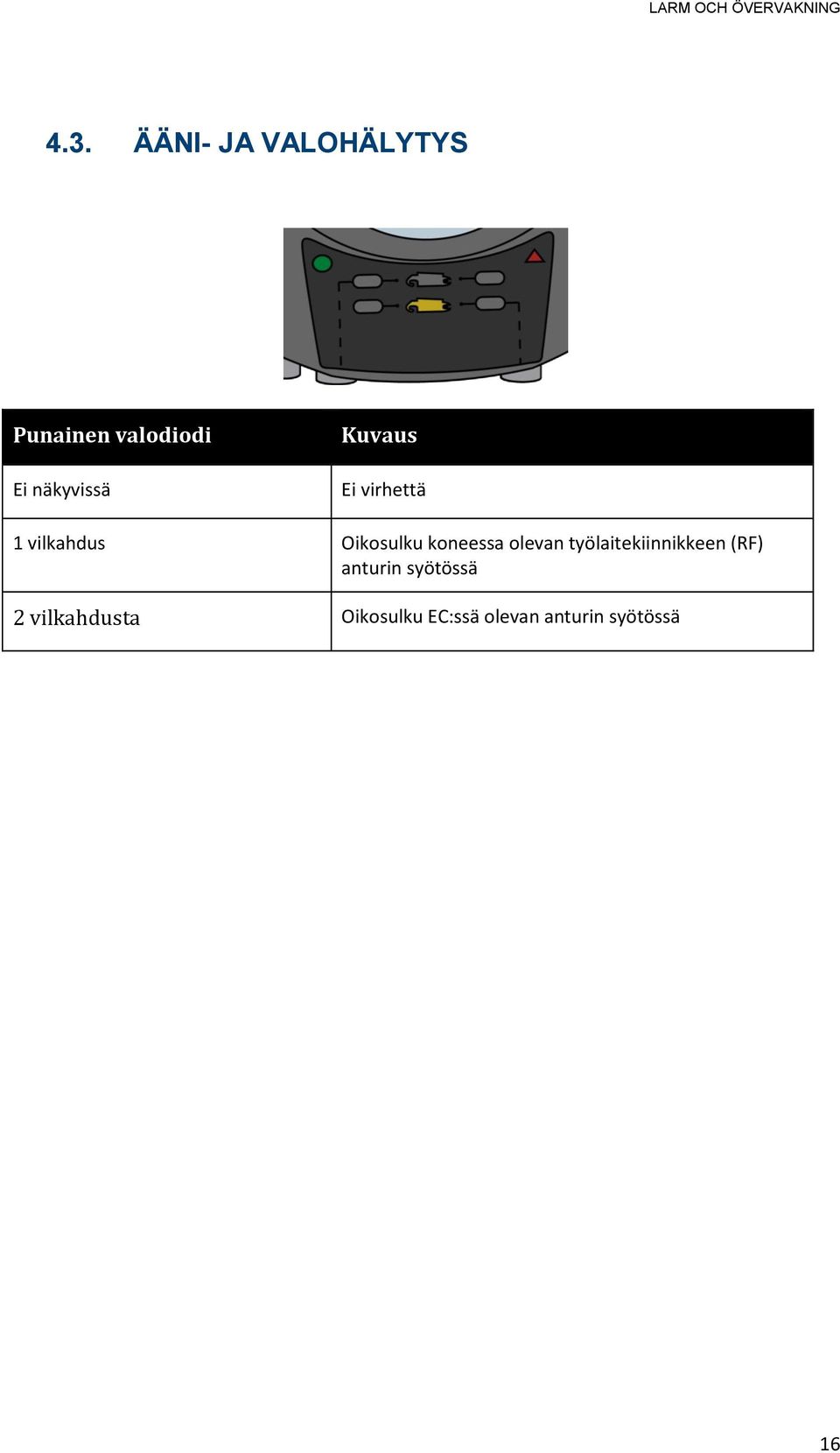

16 LARM OCH ÖVERVAKNING 4.3. ÄÄNI- JA VALOHÄLYTYS Punainen valodiodi Ei näkyvissä Kuvaus Ei virhettä 1 vilkahdus Oikosulku koneessa olevan työlaitekiinnikkeen (RF) anturin syötössä 2 vilkahdusta Oikosulku EC:ssä olevan anturin syötössä 16

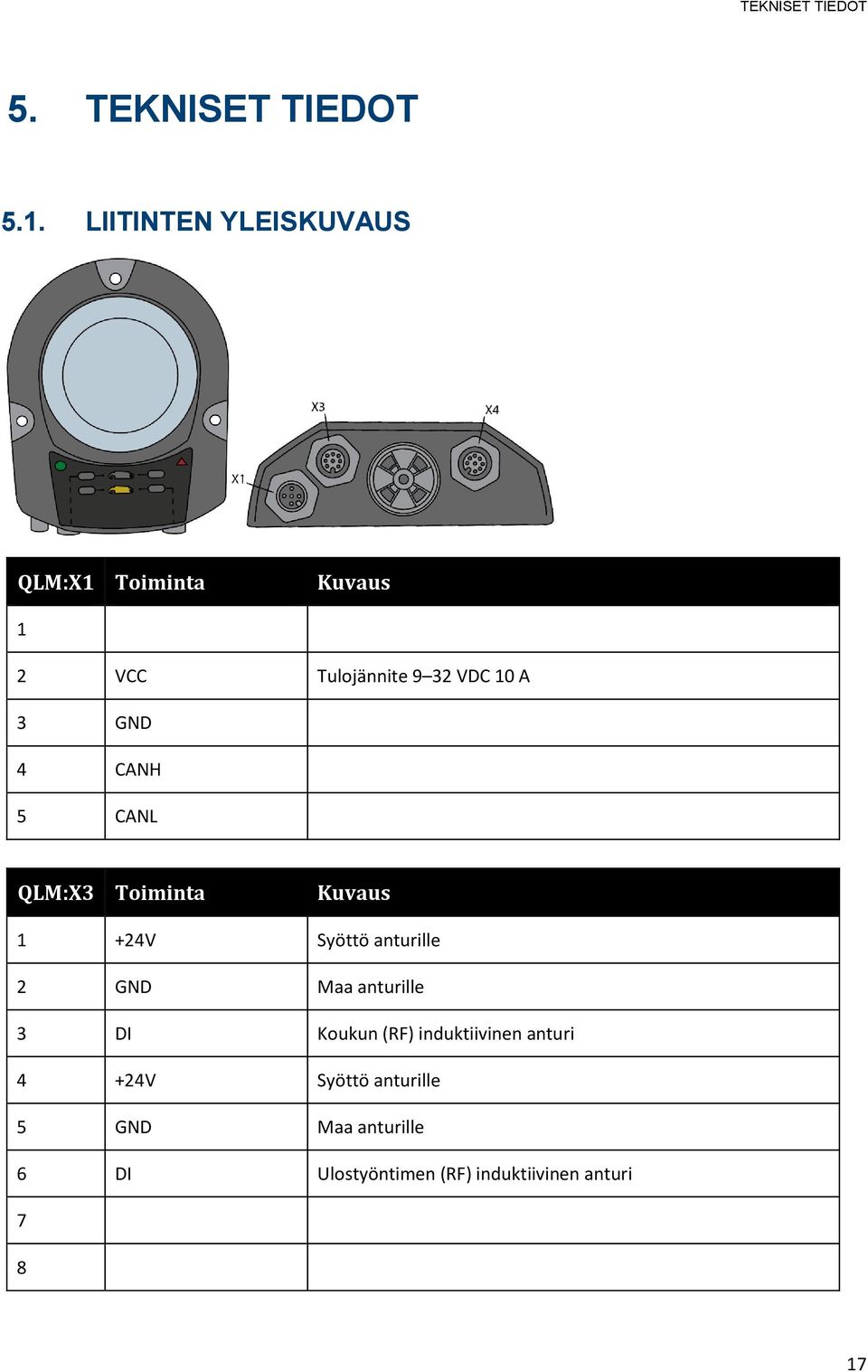

17 TEKNISET TIEDOT 5. TEKNISET TIEDOT 5.1. LIITINTEN YLEISKUVAUS QLM:X1 Toiminta Kuvaus 1 2 VCC Tulojännite 9 32 VDC 10 A 3 GND 4 CANH 5 CANL QLM:X3 Toiminta Kuvaus 1 +24V Syöttö anturille 2 GND Maa anturille 3 DI Koukun (RF) induktiivinen anturi 4 +24V Syöttö anturille 5 GND Maa anturille 6 DI Ulostyöntimen (RF) induktiivinen anturi

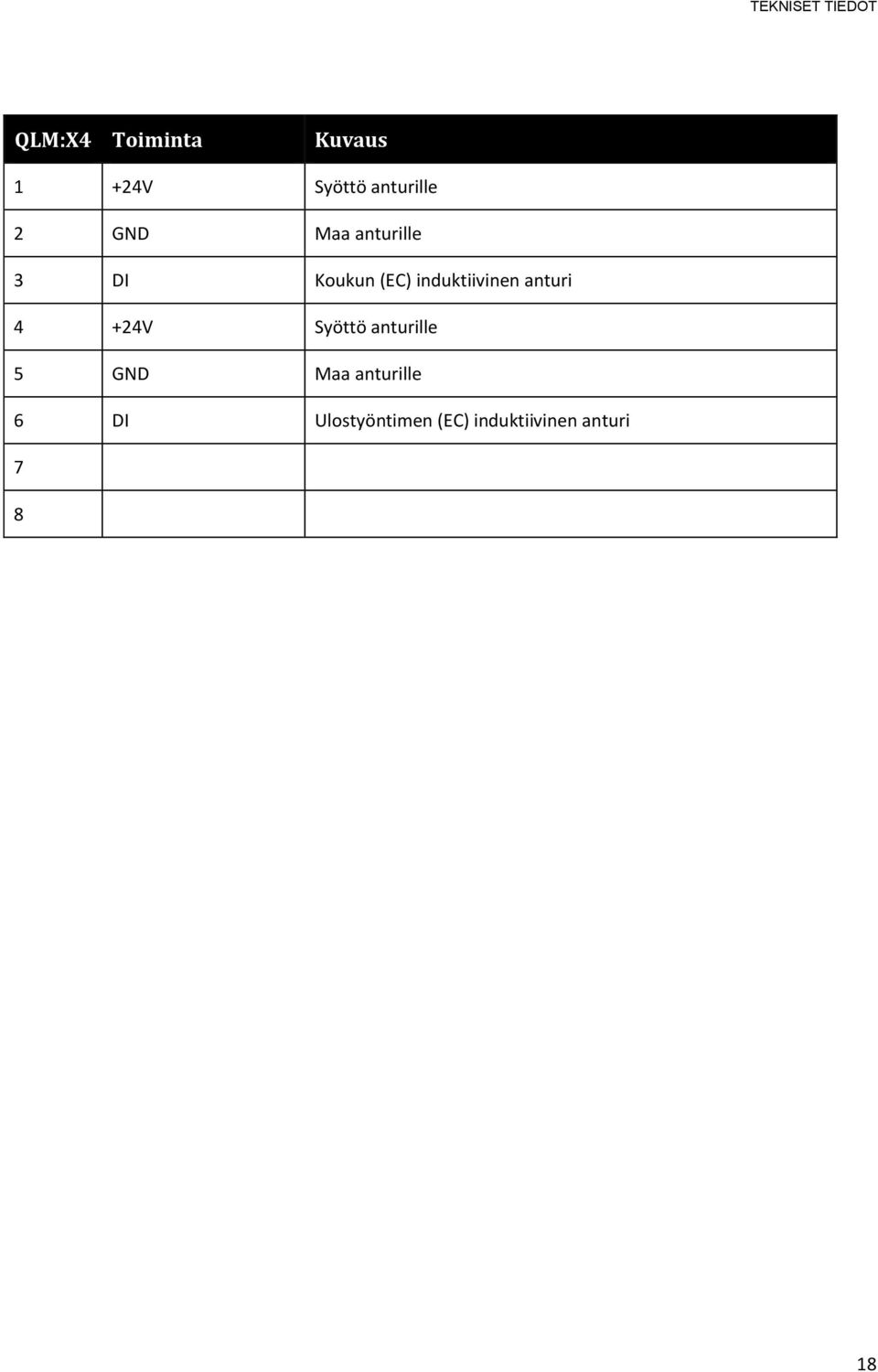

18 TEKNISET TIEDOT QLM:X4 Toiminta Kuvaus 1 +24V Syöttö anturille 2 GND Maa anturille 3 DI Koukun (EC) induktiivinen anturi 4 +24V Syöttö anturille 5 GND Maa anturille 6 DI Ulostyöntimen (EC) induktiivinen anturi

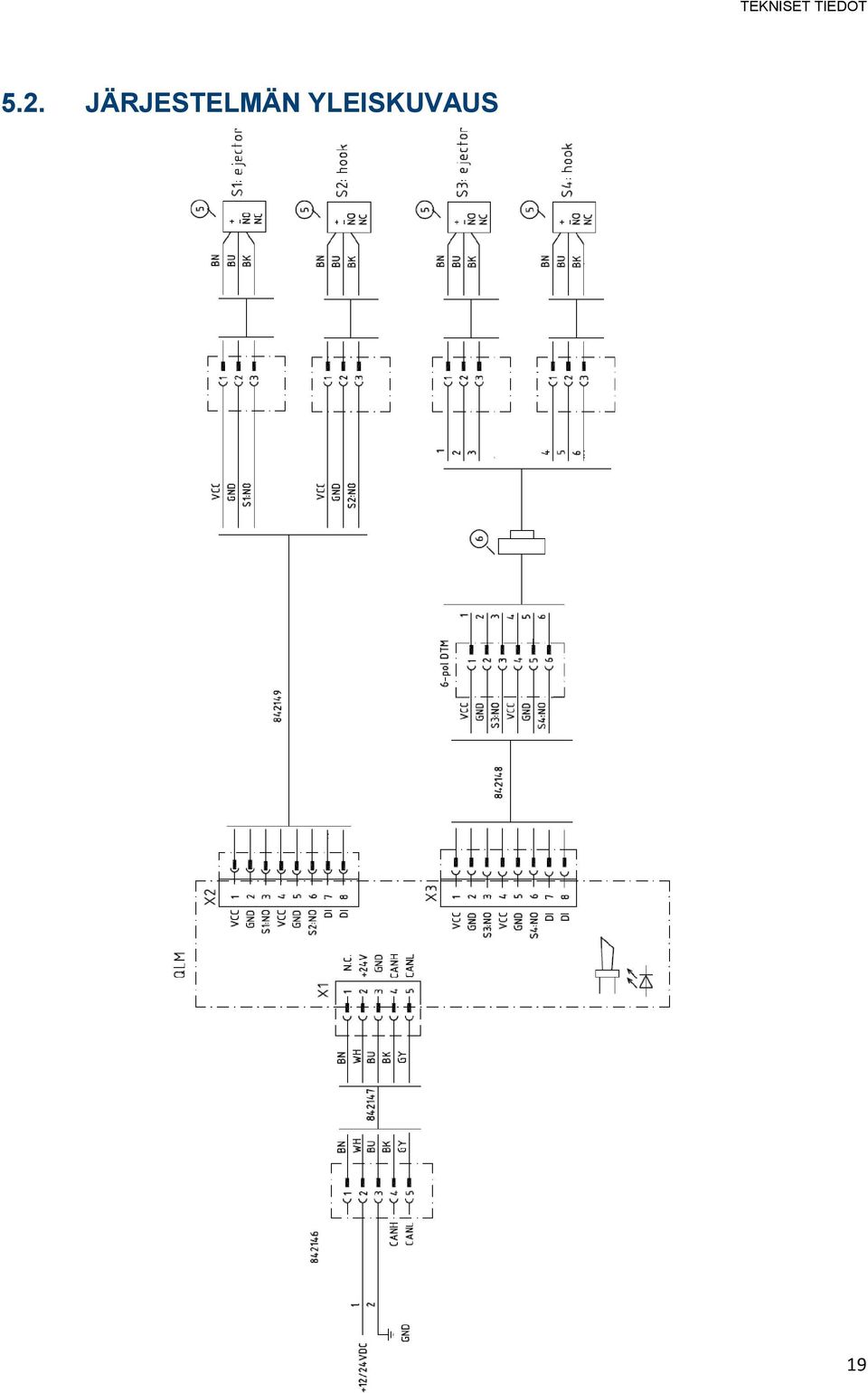

19 TEKNISET TIEDOT 5.2. JÄRJESTELMÄN YLEISKUVAUS 19

20 KANNATTAVUUTTA PAR ANT AV A TYÖL AITEJ ÄRJESTELMÄ engcon Sweden AB Transportgatan 5, SE Strömsund Puh Faksi Sähköposti 20
