Sähköiset kiertotoimilaitteet AMB 162, AMB 182

Transkriptio

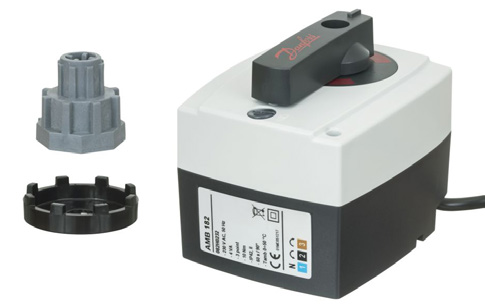

1 Sähköiset kiertotoimilaitteet AMB 162, AMB 182 Kuvaus AMB toimilaitteet on tarkoitettu sekoittaville sekä jakaville kääntöluistiventtiileille. AMB 162- ja AMB 182 -toimilaitteita käytetään lämmitysjärjestelmien säätöön yhdessä HRB-, HRE- ja HFE-tyyppisten 3- ja 4-suuntaisten kääntöluistiventtiilien kanssa. Ominaisuudet: Venttiilin asennon osoitin Kääntösuunnan merkkivalo Kiinteä käsiohjaus Ylijännitesuojaus Hiljainen ja luotettava toiminta Huoltovapaa Nopeus valittavissa (suhteellinen säätö) Lisäkytkin Aktivoidun lisäkytkimen merkkivalo (3-piste säätö) Tärkeimmät tiedot: Nimellisjännite: V AC 3-piste - 24 V AC/DC - 3 -piste tai suhteellinen Momentti: 5, 10 ja Nm Kääntökulma 90 Toimilaitteen nopeus - versiot: /30//120/240/480 sekuntia / 90 (nopeus valittavissa suhteellisessa säädössä) Ohjaussignaali: - 3-piste - suhteellinen (0(2) - 10 V) tai 0-(4) - 20 ma Tilaaminen DEN-SMT/SI Tyyppi Momentti Nopeus Syöttöjännite Ohjaussignaali (Nm) (s/90 ) (V) Huomautus RVA DN Tuotenro - 082H H H H H H H0216 AS* 082H H H piste AMB H H H H H H H0226 AS* 082H H H0229 moduloiva /90/ H0230 * ) ulkoinen lisäkytkin VD.IR.G3.20 Danfoss 06/20 1

2 Tilaaminen (jatkuu) Tyyppi AMB 182 Momentti Nopeus Syöttöjännite Ohjaussignaali (Nm) (s/90 ) (V) Huomautus RVA DN Tuotenro H H H H H0235 AS* H piste - 082H H H AS* 082H0240 suhteellinen /90/ H0241 * ) ulkoinen lisäkytkin AMB-liitäntäsarja Kuvaus Tuotenro Esbe - vanha malli, Seltron, Somatherm, Hora, WIP, PAW, Acaso, BRV, IMIT, IMP, IVAR 082H0250 Centra - tyyppi DR/ZR Centra - tyyppi DRU 082H0251 Meibes, Wita 082H0252 Honeywell - tyyppi V5442.., tyyppi V H0253 vanha Danfoss RVA, Esbe VRG 082H0254 Danfoss HRB, HRE, HFE 082H0255 Tekniset tiedot Syöttöjännite V 24 AC/DC tai 230 AC Virrankulutus VA AMB 162: 2,5 AMB 182: 3,5 Taajuus Hz 50/ Käyntinopeus 3-piste /30//120/240/480 s/90 suhteellinen /90/120 valittavissa DIP-kytkimellä Ohjauksen signaali 3-piste suhteellinen 0(2) - 10 V/0(4)-20mmA Käyttömomentti Nm 5, 10 tai Kiertokulma 90 Ulkoinen lisäkytkin käännettävissä 0-90 (vain 3-pisteohjaus) Suurin virtausaineen lämpötila 110 Ympäristön lämpötila C 0 50 Varastointi- ja kuljetuslämpötila Suojausluokka II standardin EN mukaan Kotelointiluokka IP42 standardin EN 529 mukaan Johdon pituus m 2 Paino g 300 Väri/materiaali tummanharmaa/pc -merkintä standardien mukainen Pienjännitedirektiivi 2006/95/EY EMC-direktiivi 2004/108/EY RoHS II: 2011/65/EU Sovellettavat standardit: EN 730-1, EN VD.IR.G3.20 Danfoss 06/20 DEN-SMT/SI

3 Sovelluksen periaate ECL Comfort säätölaitteella ja HRB-kääntöluistiventtiileillä varustettu kattilajärjestelmä. Asentaminen 1. Kääntöluistiventtiili 2. Kiinteä välirengas 3. Venttiilisovitin 4. Toimilaite 5. Käsikäytön kytkin 6. Asennon ilmaisin 7. Kahva 8. Kiinnitysruuvi Asennus Toimilaite voidaan asentaa suoraan kääntöluistiventtiiliin. Kiertokulma on rajoitettu 90 :seen. Kun toimilaite saavuttaa rajan, jännitesyöttö toimilaitteeseen katkeaa. Putkisto asennus Säätöventtiilin suositeltu asennustapa 1. Palloventtiili 2. Lianerotin 3. AMB DEN-SMT/SI VD.IR.G3.20 Danfoss 06/20 3

4 Käsiohjaus ❶ ❷ Auki Kiinni Merkkivalot Oranssi (kierto vasemmalle) Punainen Oranssi (kierto oikealle) AMB 162/182 Merkkivalo 3-piste Modulointi oranssi Kierto vasemmalle/oikealle vihreä / Tila OK punainen lisäkytkin aktivoitu / Kytkentä N L 230V(24V) ~ AC 24 V DC 24 V Y DC 0(2)...10V X DC 0(2) 10 V N 3-piste / 3-piste + lisäkytkin Y Suhteellinen X 4 VD.IR.G3.20 Danfoss 06/20 DEN-SMT/SI

5 DIP-kytkimen asetukset S3 U/I V / 0-20 ma V / 4-20 ma S4: S1 S2 SIG. 0 0 U 1 1 I S4 0 1 S5 S6 0 0 s s s s S3: Mitat kahvalla ilman kahvaa DEN-SMT/SI VD.IR.G3.20 Danfoss 06/20 5

6 6 VD.IR.G3.20 Danfoss 06/20 DEN-SMT/SI

7 DEN-SMT/SI VD.IR.G3.20 Danfoss 06/20 7

8 Oy Danfoss Ab Danfoss Kaukolämpö PL 19, Teollisuustie Leppävirta Puh: Faksi: Sähköposti: myynti@danfoss.com Danfoss ei vastaa luetteloissa, esitteissä tai muissa painotuotteissa mahdollisesti esiintyvistä virheistä. Danfoss pidättää itselleen oikeuden tehdä ennalta ilmoittamatta tuotteisiinsa muutoksia, myös jo tilattuihin, mikäli tämä voi tapahtua muuttamatta jo sovittuja suoritusarvoja. Kaikki tässä materiaalissa esiintyvät tavaramerkit ovat asianomaisten yritysten omaisuutta. Danfoss ja Danfoss logo ovat Danfoss A/S:n tavaramerkkejä. Kaikki oikeudet pidätetään. 8 VD.IR.G3.20 Produced by Danfoss A/S 06/20
