1 QSC QUICK HITCH STANDARD CONTROL STANDARDISOITU LUKITUSJÄRJESTELMÄ

Lukitusjärjestelmä QSC Standardisoitu pikakiinnikkeiden hallinta lisää turvallisuutta Nykyään noin parillakymmenellä suurella kaivukonevalmistajalla on erittäin toimiva järjestelmä

Mikäli kaivukoneenkuljettaja vaihtaa konetyypistä toiseen, on olemassa selkeä riski, että kuljettaja käyttää järjestelmää virheellisesti.

2 Lukitusjärjestelmä QSC Standardisoitu pikakiinnikkeiden hallinta lisää turvallisuutta Nykyään noin parillakymmenellä suurella kaivukonevalmistajalla on erittäin toimiva järjestelmä työlaitekiinnikkeen hallintaa varten. Kuitenkin työlaitekiinnikkeen hallinta ja lukituspainikkeiden sijainti vaihtelevat koneen valmistajan ja konemallin mukaan. Mikäli kaivukoneenkuljettaja vaihtaa konetyypistä toiseen, on olemassa selkeä riski, että kuljettaja käyttää järjestelmää virheellisesti. Asiaa voi verrata vaikka siihen, että kaasuja jarrupolkimen paikka vaihtelisi autossa auton merkin mukaan. Nyt otamme turvallisuustyössämme engconilla uuden askeleen. Tavoitteenamme on standardisoida ja varmistaa kaikkien kaivukoneiden kaikkien työlaitekiinnikkeiden hallinta. Siksi lanseeraamme QSC-työlaitelukitusjärjestelmän (Quick hitch Standard Control), joka minimoi riskin, että väärä painike tai toiminto aktivoidaan. QSC sopii kaikenmerkkisiin markkinoilla oleviin kaivukoneisiin, rototiltteihin ja työlaitekiinnikkeisiin. Järjestelmä koostuu ohjauspaneelista, jossa on kytkin kaivukoneen työlaitekiinnikkeen aktivoimiseksi ja toinen kytkin rototiltin työlaitekiinnikkeen aktivoimiseksi. Kaikki toiminnot on koottu ohjauspaneeliin, joka sijaitsee aina samassa paikassa ohjaamossa. Näin kuljettaja tunnistaa sen helposti kaivukoneen mallista tai merkistä riippumatta. QSC sisältyy Non Accident Generation -turvallisuuskonseptiimme, jonka puitteissa luomme standardin kiinnikkeiden hallintaa varten. Kaivukoneesta toiseen siirtyvän kuljettajan tulee voida tunnistaa hallintajärjestelmä helposti, mikä minimoi vaarallisten virheiden mahdollisuuden. Koneen kiinnikkeen lukitustoiminto Asiaa voi verrata siihen, että kaasuja jarrupolkimen paikka vaihtelisi autossa auton merkin mukaan. Työlaitelukitusjärjestelmä voi lisäksi ohjata useimpia markkinoilla olevia työlaitekiinnikemalleja. Se sopii täyshydraulisiin ratkaisuihin ja työlaitekiinnikkeisiin, kuten Oil Quick ja EC-Oil, ja parantaa niiden toimintaa. QSC tarjoaa kaikenmerkkisiin ja -mallisiin työlaitekiinnikkeisiin ainutlaatuisen toiminnon, jonka ansiosta työlaitteen voi irrottaa vain, kun järjestelmä lepää maata vasten tietyllä painolla. Näin työlaitetta ei voi irrottaa ilmassa, mikä pienentää työlaitteen putoamisesta aiheutuvaa onnettomuusriskiä. Käyttämällä QSC:tä yhdessä engconin Q-Safe-työlaitekiinnikkeen kanssa turvallisuus paranee entisestään ääni- ja valosignaaleja antavan varoitusjärjestelmän ansiosta. Järjestelmä varoittaa ääni- ja valomerkillä, jos molemmat kauha-akselit eivät ole oikein paikoillaan, ja samalla aktivoidaan myös kääntymisen tai puomin noston estotoiminto. QSC muodostaa yhdessä Q-Safe-työlaitekiinnikkeen kanssa yhden maailman turvallisimmista työlaitekiinnikkeiden hallintajärjestelmistä. Sen avulla kuljettaja tietää aina, mitä tapahtuu ja milloin se tapahtuu.

työlaitekiinnikkeen lukitustoiminto Kääntymisen eston poiskytkentä

3 Ohjauspaneeli voidaan merkitä omalla logolla. Kauhan akselien merkkivalo Pintapaineen merkkivalo Rototiltin työlaitekiinnikkeen lukitustoiminto Kääntymisen eston poiskytkentä Liukukansi takaa oikean kiinnikkeen valinnan ja estää väärän työlaitelukituksen avaamisen.

4 Sähkö + hydrauliikka QSC Tällä sivulla on yleiskatsaus komponenteista, jotka sisältyvät QSC:hen. Kuvassa on täydellinen järjestelmä, mutta lukuisten saatavana olevien lisävarusteiden avulla kone voidaan varustaa tarpeen mukaisesti siten että työlaitelukitusta voidaan käyttää turvallisesti. QS-kiinnikkeen Letkupari Pumpun T-liitin Koneen lukitus, 2 letkua Pumppu 2 Pumppu 1 Säiliö Rototilttiin Lisähydrauliikan T-liitin, yksi- tai kaksitoiminen Paineakku lukituksen paineistamiseksi

5 Q-safe Light Module (QLM) QSC-ohjauspaneeli (QPM) Koneen toimintojen esto - Kääntö - Nosto Pintapaineanturi QSC Q-safe control module (QCM) Työlaitelukituksen hydrauliikka

Asennussarja QSC Nämä osat sisältyvät QSC:n

Painevahti Paineakku Työlaitelukituksen sekä

maakosketuksen tunnistamiseksi Asennuksen edut

T-kappaletta (lisälähdöissä sekä hydraulipumpun

Muita etuja + + Paineakut paineistuvat aina

+ + Paineakkujen ansiosta kuljettajan ei

6 Asennussarja QSC Nämä osat sisältyvät QSC:n täydelliseen toimitukseen. QCM QPM Estoventtiili Nosto- ja/tai kääntöliikkeen estoventtiili Työlaiteventtiili Painevahti Paineakku Työlaitelukituksen sekä paineen aktivoinnin venttiili Painevahti maakosketuksen tunnistamiseksi Asennuksen edut + + Helppo asentaa ja toimii kaikissa kaivukoneissa standardisoidun kytkennän ansiosta. Painevaikutuksen kytkemiseksi ja järjestelmäpaineen saavuttamiseksi käytetään T-kappaletta (lisälähdöissä sekä hydraulipumpun ja venttiilipöydän välissä). Muita etuja + + Paineakut paineistuvat aina heti, kun jokin koneen toiminto aktivoidaan. + + Paineakkujen ansiosta kuljettajan ei tarvitse suorittaa koneella ylimääräistä liikettä lukituksen paineistamiseksi, vaan paineistus tapahtuu välittömästi. + + Samaa yksinkertaista menetelmää sovelletaan sekä ylä- että alalukitukseen.

Q-safe Light Module QLM Q-safe-varoitusjärjestelmää käytetään yhdessä Q-Safen kanssa.

Varoitusjärjestelmä kuuluu vakiotoimitukseen, kun engconin rototilttiin valitaan Q-Safe-työlaitekiinnike.

QLM-moduuli asennetaan kaivukoneen kauhapuomin vasemmalle puolelle, ja sen kaapelit on integroitu DC2-kaapeleihin.

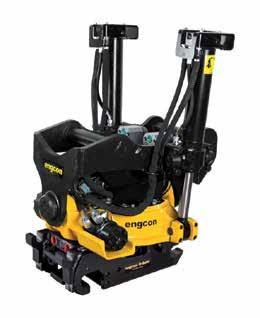

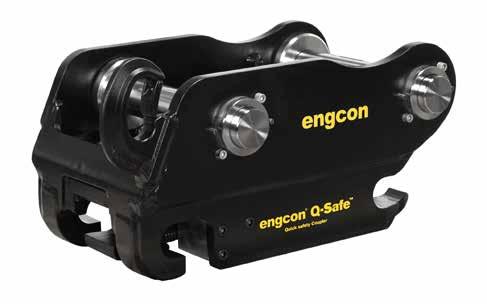

7 Q-safe Light Module QLM Q-safe-varoitusjärjestelmää käytetään yhdessä Q-Safen kanssa. Se varoittaa sekä näkyvällä että kuuluvalla signaalilla, elleivät molemmat kauha-akselit ole asianmukaisesti paikallaan ja lukittuina. Varoitusjärjestelmä kuuluu vakiotoimitukseen, kun engconin rototilttiin valitaan Q-Safe-työlaitekiinnike. Täydellinen järjestelmä sisältää kääntötoiminnon rajoittamisen ja työlaitteen painamisen maata vasten irrottamista varten, ja se on tilattavissa yhteistyössä konetoimittajan kanssa. QLM-moduuli asennetaan kaivukoneen kauhapuomin vasemmalle puolelle, ja sen kaapelit on integroitu DC2-kaapeleihin. Jos käytetään DC2:sta poikkeavaa ohjausjärjest- elmää, QLM:lle vedetään erillinen kaapeli kaivukoneen ohjaamoon. Täydellinen järjestelmä sisältää kääntötoiminnon rajoittamisen ja työlaitteen painamisen maata vasten irrottamista varten, ja se on tilattavissa yhteistyössä konetoimittajan kanssa. engcon alkaa toimittaa Q-Safe -työlaitekiinnikettä vakiovarusteena vaiheittain kokoihin S45, S50, S60 ja S70. Koskee sekä koneiden työlaitekiinnikkeitä että engconin rototilttien alle kytkettäviä kiinnikkeitä.

8 Uusia toimintoja kaivuriin uusia töitä yritykselle Haluatko tehostaa työtäsi ja saada lisää työtarjouksia? Rototiltit ja työlaitteet maailman johtavalta valmistajalta tekevät kaivuusta taidokasta. System engconilla ja EC-OIL voit nopeasti vaihtaa työtehtävää ja lisätä kaivukoneesi tai traktorikaivurisi käyttöastetta ja kannattavuutta. System engconin tuotteet on sovitettu toisiinsa ja niitä käyttämällä kaivukone pystyy kaikenlaisiin työtehtäviin. Oy engcon Finland AB Kauppatie 25-27, FI Mustasaari Puh. (06) Sähköposti
