KÄYTTÖOHJE MICROPROP DC2

Transkriptio

1 TARKISTETTU VERSIO: ASIAKIRJA: SUOMI KÄYTTÖOHJE MICROPROP DC2 ALKUPERÄINEN KÄYTTÖOHJE

2 SISÄLTÖ 1. Turvallisuusmääräykset Yleistä Turvallisuuden tarkistuslista Ympäristö Käyttö Symbolit Hallintavipu MIG Danfoss-hallintavipu Danfoss-hallintavipu Hallintavipu L Hallintavipu L Työlaitelukitus Telaohjaus Pyöräohjaus Kaksoisventtiilin aktivointi Ohjaamomoduulin valikkojärjestelmä Kirjautuminen valikkoon Valikkojärjestelmä User Vakio Useita käyttäjiä Joystick Keskiasento Ääriasento ja vahvistus System Backup Tool Select tool Edit selected Rotation Järjestelmän kalibrointi Etätuki Microprop DC2:n Android-sovelluksen käyttö Tietoa järjestelmästä Vaihda käyttäjä (USER 1-3, SHEAR) 32 SUOMI 2

3 Kalibroi hallintavipu Työlaiteohjelma Etätuki Muistiinpanoja 34 SUOMI 3

4 YLEISTÄ Tämä käyttöohje täydentää Microprop DC2 -ohjausjärjestelmällä varustettujen rototilttien käyttöohjeita. Tämän käyttöohjeen tarkoituksena on antaa tarvittavat tiedot Microprop DC2:n käyttöä varten. Ilmoitetut turvallisuustiedot koskevat suoraan Microprop DC2:ta eivätkä riipu siitä koneesta, johon Microprop asennetaan. Ennen käyttöä on luettava tämä käyttöohje sekä peruskoneen ja mahdollisten muiden varusteiden turvallisuusohjeet ja ymmärrettävä ne. Ota huomioon, että koneen osalta koneen oma ohje on ensisijainen. VAROITUS! Älä yritä asentaa, käyttää tai huoltaa rototilttiä/pyörittäjää ja sen mukana toimitettuja varusteita, ennen kuin olet lukenut ja ymmärtänyt kaikki Microprop DC2:ta, lisävarusteita ja peruskonetta koskevat tiedot. Kiinnitä erityistä huomiota turvallisuusohjeisiin. Huomaa, että pyörittäjän käyttöohjeessa on muita turvallisuusmääräyksiä. SUOMI 4

5 JÄRJESTELMÄN YLEISKUVAUS MICROPROP DC2 ROTOTILTIN OHJAUS SUOMI 5

6 JÄRJESTELMÄN YLEISKUVAUS MICROPROP DC2 TELAOHJAUS SUOMI 6

7 JÄRJESTELMÄN YLEISKUVAUS MICROPROP DC2 PYÖRÄOHJAUS SUOMI 7

8 TURVALLISUUSMÄÄRÄYKSET 1. TURVALLISUUSMÄÄRÄYKSET 1.1. YLEISTÄ On erittäin tärkeää lukea ja ymmärtää kaikki varoitustekstit ennen Microprop DC2:n käytön aloitusta. Varoitustekstit kertovat mahdollisista riskeistä ja niiden välttämisestä. Jos olet vähänkään epävarma, kysy neuvoa toimeksiantajalta tai toimittajalta. Muista, että monet tarpeettomat riskit voidaan välttää käyttämällä harkintaa ja opettelemalla tuntemaan kone hyvin. Koneen kuljettajan on siis opeteltava käsittelemään Microprop DC2:ta varmasti ennen koneen käyttöönottoa TURVALLISUUDEN TARKISTUSLISTA VAROITUS! Vialliset tai vaurioituneet varusteet voivat vahingoittaa ihmisiä, ympäristöä tai omaisuutta. Huolehdi siis siitä, että huolto ja kunnossapito suoritetaan suositusten mukaisesti. VAROITUS! Älä koskaan yritä lisätä koneen enimmäiskapasiteettia muutoksilla, joita toimittaja ei ole hyväksynyt. VAROITUS! Vaihda vahingoittuneet ja/tai lukukelvottomat tarrat ja varoituskilvet ennen koneen käyttöönottoa. Henkilövahinkojen vaara. VAROITUS! Sähköjärjestelmää saavat huoltaa ja korjata vain koulutetut ammattitaitoiset henkilöt. SUOMI 8

9 TURVALLISUUSMÄÄRÄYKSET VAROITUS! Liikkuvat osat aiheuttavat puristumisvaaran. Henkilövahinkojen vaara. VAROITUS! Jos olet vähänkään epävarma omista taidoistasi, varusteista tai työstä turvallisuuden kannalta, ota yhteyttä jälleenmyyjään tai engconiin. VAROITUS! Varmista ennen työn aloitusta, että toimintotarra vastaa koneen toimintoja. Henkilövahinkojen vaara. VAROITUS! Asennustyöt saa teettää ainoastaan valmistajan hyväksymässä liikkeessä. Asennukseen ei saa tehdä muutoksia ilman valmistajan lupaa. SUOMI 9

10 TURVALLISUUSMÄÄRÄYKSET 1.3. YMPÄRISTÖ Vähintään 99 % engconin rototilteistä koostuu kierrätysmateriaaleista. engcon pyrkii jatkuvasti vähentämään yrityksen ympäristövaikutusta. Kaikki asennus- ja/tai huoltotyöt tehdään lakien ja asetusten mukaisesti mitä tulee ympäristöön, terveyteen ja työturvallisuuteen. Niihin kuuluvat kaikki ylijäämämateriaalin käsittelyyn, säilytykseen ja talteenottoon liittyvät työt. Vuodot on mahdollisuuksien mukaan estettävä, eivätkä syntyneet vuodot saa saastuttaa maaperää tai vesistöjä. On syytä huomioida, että vaarallista jätettä saavat käsitellä vain ne, joilla on siihen asianmukainen lupa. Kaikki syntyvä jäte käsitellään lakien ja asetusten mukaisesti: - Metalli kierrätetään. - Hydrauliletkut toimitetaan yleensä energiakäyttöön (lajitellaan vaarallisena jätteenä). - Öljyt ja rasvat toimitetaan yleensä energiakäyttöön (lajitellaan vaarallisena jätteenä). - Sähkökomponenttien materiaalit kierrätetään (lajitellaan vaarallisena jätteenä). - Pakkausmateriaalit lajitellaan syntypaikan mukaan ja materiaalit kierrätetään. - Paperit lajitellaan syntypaikan mukaan ja materiaalit kierrätetään. Ota epäselvissä tapauksissa yhteyttä engconin ympäristövastaavaan. SUOMI 10

11 KÄYTTÖ 2. KÄYTTÖ 2.1. SYMBOLIT Symboli Toiminta Symboli Toiminta Pyöritys Kallistus Vaihto pyörityksen ja tarttumisen välillä Vaihto kallistuksen ja Extra 2:n välillä Vaihto kallistuksen ja tarttumisen välillä Vaihto pyörityksen ja Extra 2:n välillä Vaihto Extran ja tarttumisen välillä Työlaitelukitus Koura auki Koura kiinni Ajo eteenpäin/taaksepäin Pyöritys/kääntö oikealle/vasemmalle Pyöräohjaus Telaohjaus Työlaitteen vaihto työlaiteohjelmassa SUOMI 11

12 KÄYTTÖ 2.2. HALLINTAVIPU MIG2 SUOMI 12

13 KÄYTTÖ 2.3. DANFOSS-HALLINTAVIPU SUOMI 13

14 KÄYTTÖ 2.4. DANFOSS-HALLINTAVIPU SUOMI 14

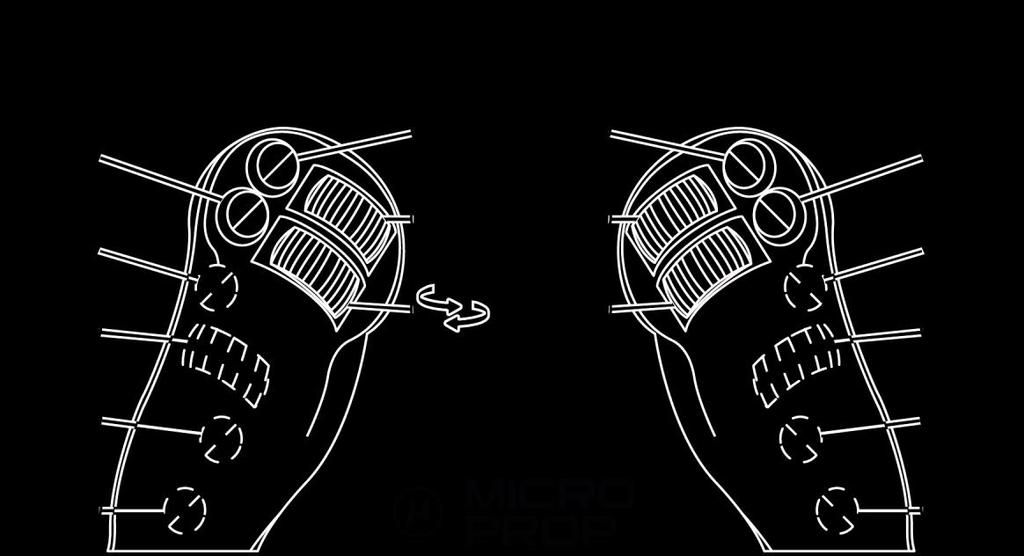

15 KÄYTTÖ 2.5. HALLINTAVIPU L8 SUOMI 15

16 KÄYTTÖ 2.6. HALLINTAVIPU L8 SUOMI 16

17 KÄYTTÖ 2.7. TYÖLAITELUKITUS Nro 1 Aktivoi työlaitelukituksen kytkin 2 Pitämällä painiketta painettuna voit vaihtaa työlaitelukituksen ohjausta peukalorullalla 3 Avaa lukko peukalorullalla Nro 1 Sulje lukko peukalorullalla 2 Inaktivoi työlaitelukituksen kytkin SUOMI 17

18 KÄYTTÖ 2.8. TELAOHJAUS Symboli Toiminta Symboli Toiminta Telaohjaus käytössä Telaohjaus poissa käytöstä SUOMI 18

19 KÄYTTÖ 2.9. PYÖRÄOHJAUS Symboli Toiminta Symboli Toiminta Pyöräohjaus käytössä Pyöräohjaus poissa käytöstä SUOMI 19

20 KÄYTTÖ KAKSOISVENTTIILIN AKTIVOINTI Nro Aktivoi kaksoisventtiili 1 Irrota varren kosketuskappale 2 Pidä työlaitelukituksen katkaisinta painettuna 3 Äänimerkki kuuluu 4 Kaksoisventtiilin ohjaus Nro Poista kaksoisventtiili käytöstä 1 Kiinnitä varren kosketuskappale 2 Äänimerkki kuuluu 3 Rototiltin ohjaus SUOMI 20

21 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ 3. OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ 3.1. KIRJAUTUMINEN VALIKKOON Nro 1 ja toinen painike 5 sekunnin kuluessa 2 Oikean hallintavivun peukalorulla 3 Vasemman hallintavivun peukalorulla 4 Vapaavalintainen katkaisija kytkettynä järjestelmään SUOMI 21

22 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ 3.2. VALIKKOJÄRJESTELMÄ User Vakio SUOMI 22

23 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ Useita käyttäjiä Nro USER 1 3 SHEAR Valinnaiset käyttäjämuistit. Nämä ovat käytettävissä vain, jos ne on valittu asennuksen yhteydessä. Kaksoisventtiili. Tämä on käytettävissä vain, jos se on valittu asennuksen yhteydessä Joystick Nro CAL RA1-LA1 CAL RA2-LA2 CAL RA3-LA3 Kalibroi pari RA1 ja LA1 analogisesti Kalibroi pari RA2 ja LA2 analogisesti Kalibroi pari RA3 ja LA3 analogisesti SUOMI 23

24 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ Keskiasento SUOMI 24

25 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ Ääriasento ja vahvistus SUOMI 25

26 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ System Backup Nro TM to CM TM to CM Valves Kopioi parametreja rototilt-moduulista ohjaamomoduuliin Kopioi parametreja ohjaamomoduulista rototilt-moduuliin Kopioi kalibroituja virtoja rototilt-moduulista ohjaamomoduuliin SUOMI 26

27 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ Tool Select tool SUOMI 27

28 OHJAAMOMODUULIN VALIKKOJÄRJESTELMÄ Edit selected Rotation SUOMI 28

29 JÄRJESTELMÄN KALIBROINTI 4. JÄRJESTELMÄN KALIBROINTI VAROITUS! Asennus- ja kalibrointityöt saa teettää ainoastaan valmistajan hyväksymässä liikkeessä. Asennukseen ei saa tehdä muutoksia ilman valmistajan lupaa. SUOMI 29

30 ETÄTUKI 5. ETÄTUKI DC2 on varustettu ainutlaatuisella toiminnolla, joka mahdollistaa etätuen älypuhelimen (Android 4.0 tai uudempi) välityksellä. Sen ansiosta kaivukoneen luokse ei tarvitse lähettää huoltohenkilökuntaa, sillä vikakoodit voidaan lukea ja säädöt voidaan tehdä matkapuhelinverkon kautta. DC2:ta voidaan säätää myös PC:llä, joka yhdistetään ohjaamomoduuliin USB:n kautta. Katso eri toimintojen kuvaukset jäljempänä. Nro 1 Tuki-PC 2 PC 3 Android-matkapuhelin 4 Microprop DC2 SUOMI 30

31 ETÄTUKI 5.1. MICROPROP DC2:N ANDROID-SOVELLUKSEN KÄYTTÖ Nro 1 Tietoa järjestelmästä 2 Vaihda käyttäjä (USER 1-3, SHEAR) 3 Kalibroi hallintavipu 4 Työlaiteohjelma 5 Etätuki Tietoa järjestelmästä Käytä tätä tietoa vianetsintään, esim. hälytyslokin tarkistamiseksi. SUOMI 31

32 ETÄTUKI Vaihda käyttäjä (USER 1-3, SHEAR) Käytä tätä toimintoa siirtyäksesi niiden käyttäjämuistien välillä, joiden kanssa järjestelmä on kalibroitu. Huomaa, että käyttäjämuisti vaihtaa vain hallintavipujen toimintoja. Jos nopeutta halutaan muuttaa, se tulee tehdä työlaiteohjelman avulla Kalibroi hallintavipu Käytä tätä toimintoa, jos esim. peukalorulla on vaihdettu Työlaiteohjelma Työlaitteita on aina kaksi: NO TOOL ja EC TOOL 1. NO TOOL tarkoittaa vakioasetuksia, ja EC TOOL 1 sisältää käyttäjän valitsemat asetukset. NO TOOL on aina käytettävissä, eikä sitä voi muuttaa. Paina oikealle osoittavaa nuolta muokataksesi työlaitetta. Jokainen työlaite käsittää neljä osaa (pyöritys, kallistus, Extra 1 ja Extra 2), joihin kaikkiin voidaan säätää eri nopeus ja ramppi käyttäjän mieltymysten mukaisesti. SUOMI 32

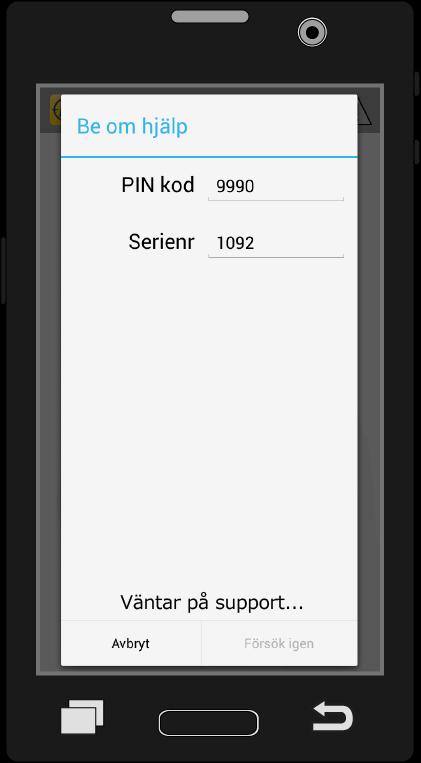

33 ETÄTUKI Etätuki Jos tarvitset etätukea, soita tukihenkilöstöllesi (jälleenmyyjälle, päällirakentajalle tai engconille) ja pyydä heitä luomaan yhteys etätuen kautta. Valitse Request help (Pyydä apua) ja ilmoita tukihenkilöstölle PIN code (PIN-koodi) ja Serial (Sarjanumero). Sen jälkeen tukihenkilöstö voi tehdä kaikki tarvittavat säädöt koneeseen. Huomaa kuitenkin, että tiettyjä säätöjä (kuten hallintavivun toimintojen siirtoa) ei saa tehdä etätuen välityksellä, vaan ne on annettava sellaisen henkilöstön tehtäväksi, joka voi päivittää koneen dokumentaation. SUOMI 33

34 MUISTIINPANOJA 6. MUISTIINPANOJA SUOMI 34

35 MUISTIINPANOJA SUOMI 35
