Patorakenteiden periaatekuvia
|
|
- Satu Alanen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Patorakenteiden periaatekuvia Piirrokset: Jari Kostet, MKJ Kuvat: Mikko Alhainen, Marko Svensberg, Marko Muuttola, Harri Hepo-Oja, Jarkko Nurmi, Reijo Orava, MKJ

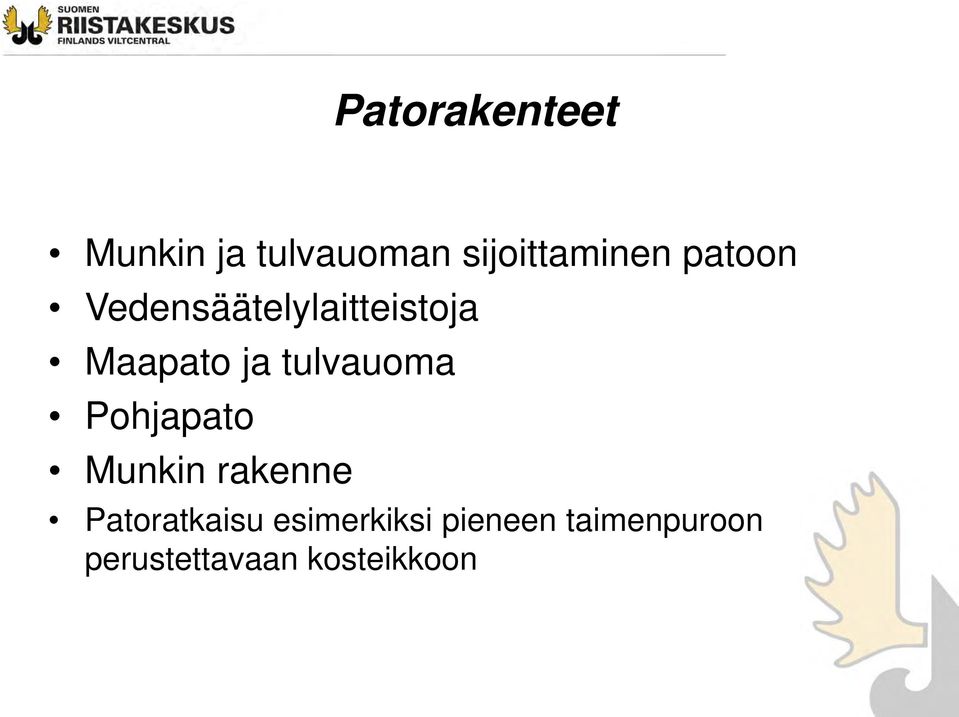

2 Patorakenteet Munkin ja tulvauoman sijoittaminen patoon Vedensäätelylaitteistoja Maapato ja tulvauoma Pohjapato Munkin rakenne Patoratkaisu esimerkiksi pieneen taimenpuroon perustettavaan kosteikkoon

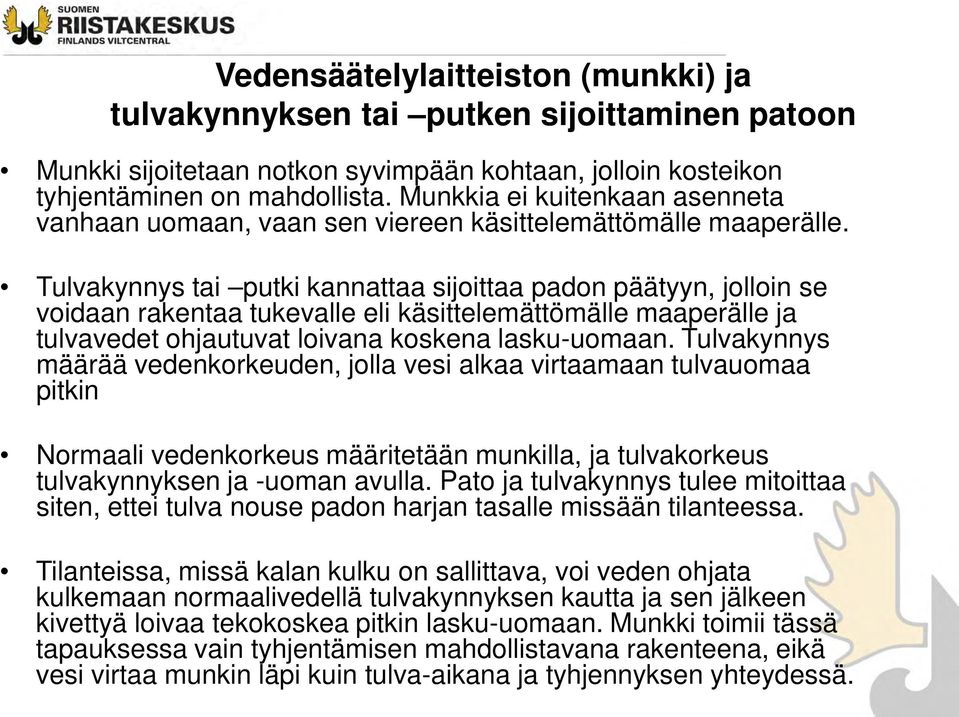

3 Vedensäätelylaitteiston (munkki) ja tulvakynnyksen tai putken sijoittaminen patoon Munkki sijoitetaan notkon syvimpään kohtaan, jolloin kosteikon tyhjentäminen on mahdollista. Munkkia ei kuitenkaan asenneta vanhaan uomaan, vaan sen viereen käsittelemättömälle maaperälle. Tulvakynnys tai putki kannattaa sijoittaa padon päätyyn, jolloin se voidaan rakentaa tukevalle eli käsittelemättömälle maaperälle ja tulvavedet ohjautuvat loivana koskena lasku-uomaan. Tulvakynnys määrää vedenkorkeuden, jolla vesi alkaa virtaamaan tulvauomaa pitkin Normaali vedenkorkeus määritetään munkilla, ja tulvakorkeus tulvakynnyksen ja -uoman avulla. Pato ja tulvakynnys tulee mitoittaa siten, ettei tulva nouse padon harjan tasalle missään tilanteessa. Tilanteissa, missä kalan kulku on sallittava, voi veden ohjata kulkemaan normaalivedellä tulvakynnyksen kautta ja sen jälkeen kivettyä loivaa tekokoskea pitkin lasku-uomaan. Munkki toimii tässä tapauksessa vain tyhjentämisen mahdollistavana rakenteena, eikä vesi virtaa munkin läpi kuin tulva-aikana ja tyhjennyksen yhteydessä.
4
5 Edellisen kuvan poikkileikkaukset

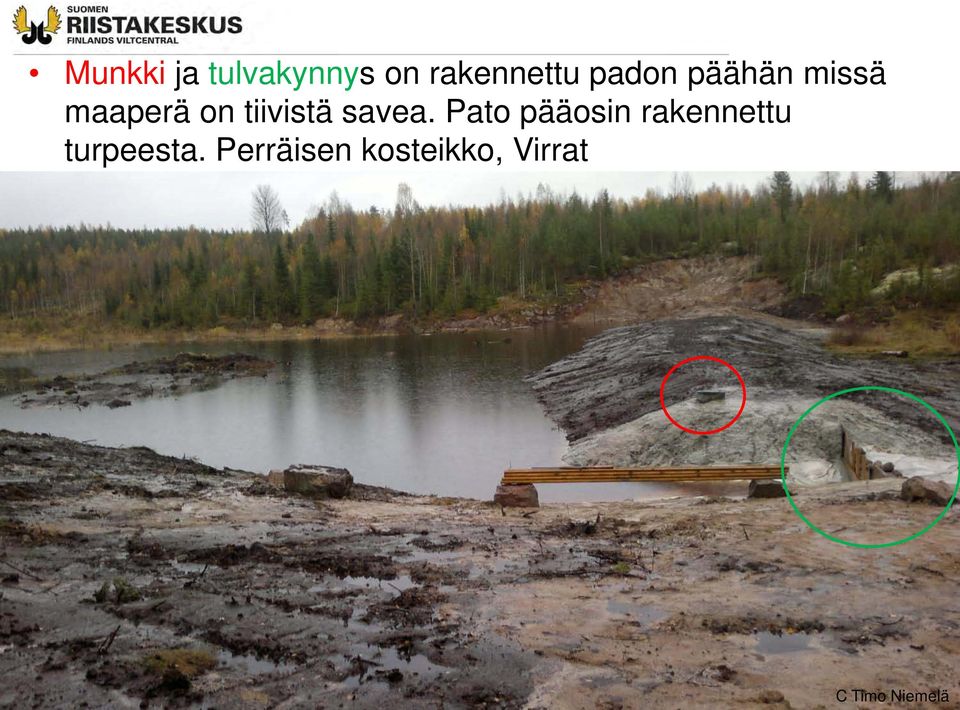

6 Munkki ja tulvakynnys on rakennettu padon päähän missä maaperä on tiivistä savea. Pato pääosin rakennettu turpeesta. Perräisen kosteikko, Virrat C Timo Niemelä
7 Vedensäätelylaitteisto ja tulvauoma eri vedenkorkeuksilla

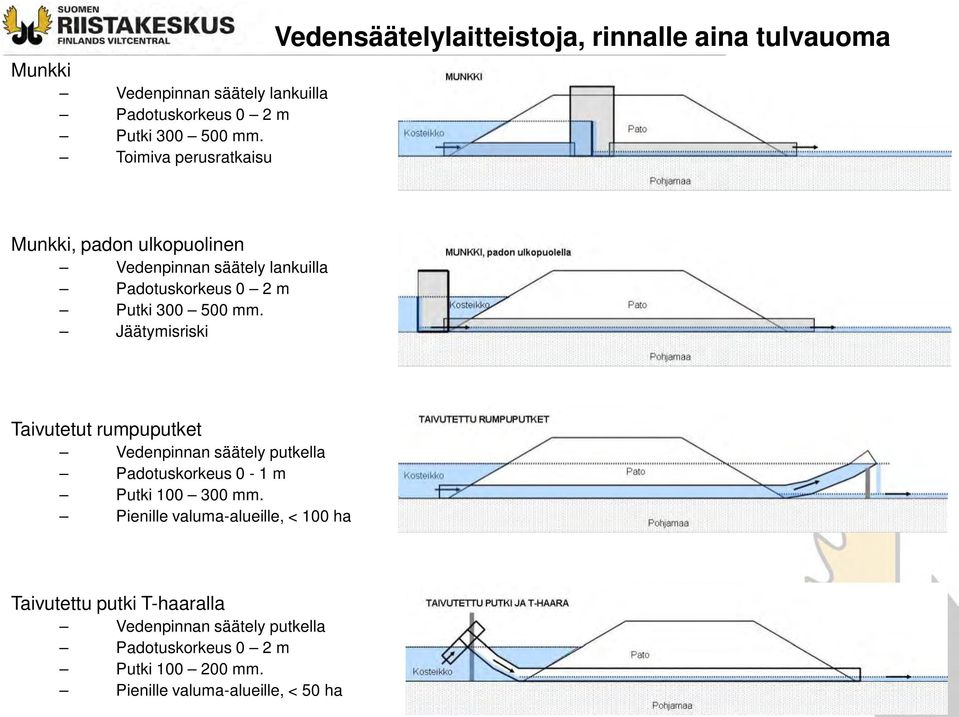

8 Munkki Vedenpinnan säätely lankuilla Padotuskorkeus 0 2 m Putki mm. Toimiva perusratkaisu Vedensäätelylaitteistoja, rinnalle aina tulvauoma Munkki, padon ulkopuolinen Vedenpinnan säätely lankuilla Padotuskorkeus 0 2 m Putki mm. Jäätymisriski Taivutetut rumpuputket Vedenpinnan säätely putkella Padotuskorkeus 0-1 m Putki mm. Pienille valuma-alueille, < 100 ha Taivutettu putki T-haaralla Vedenpinnan säätely putkella Padotuskorkeus 0 2 m Putki mm. Pienille valuma-alueille, < 50 ha

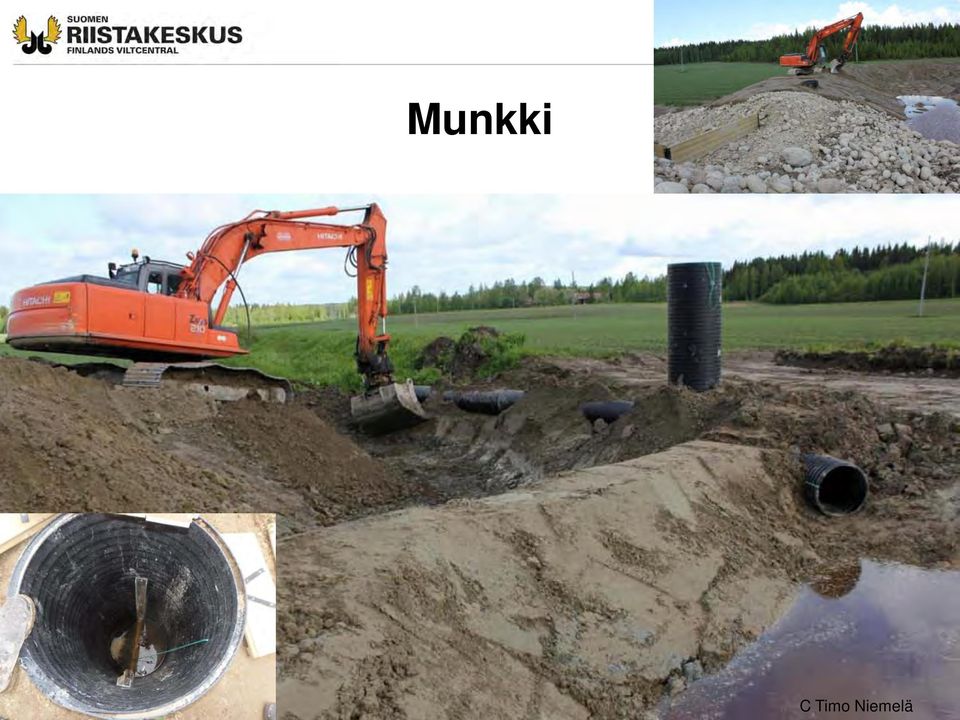

9 Munkki C Timo Niemelä

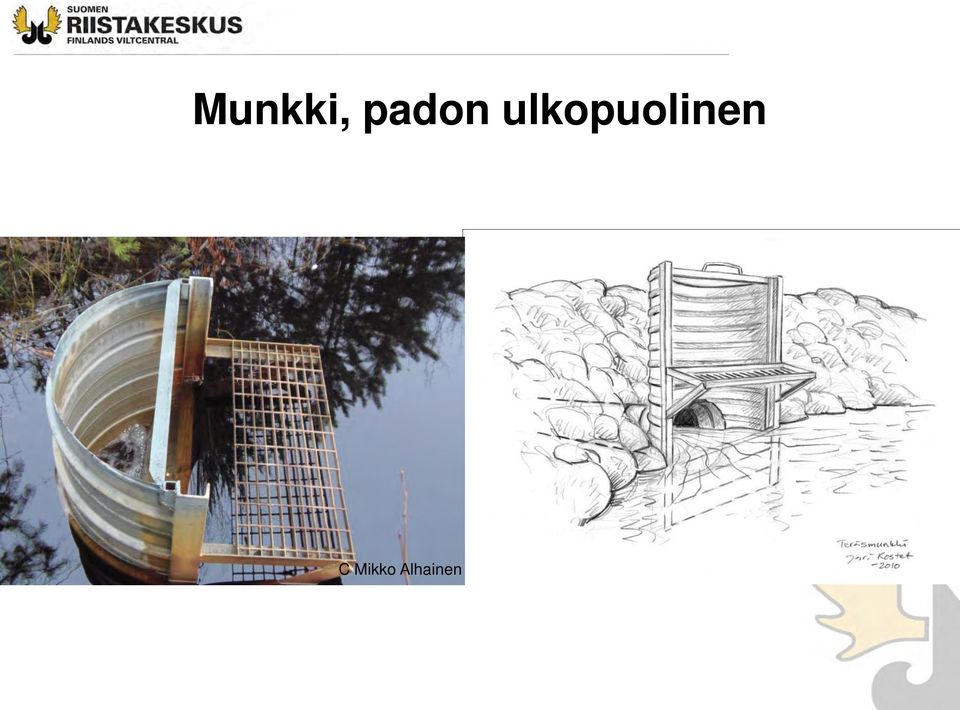

10 Munkki, padon ulkopuolinen C Mikko Alhainen

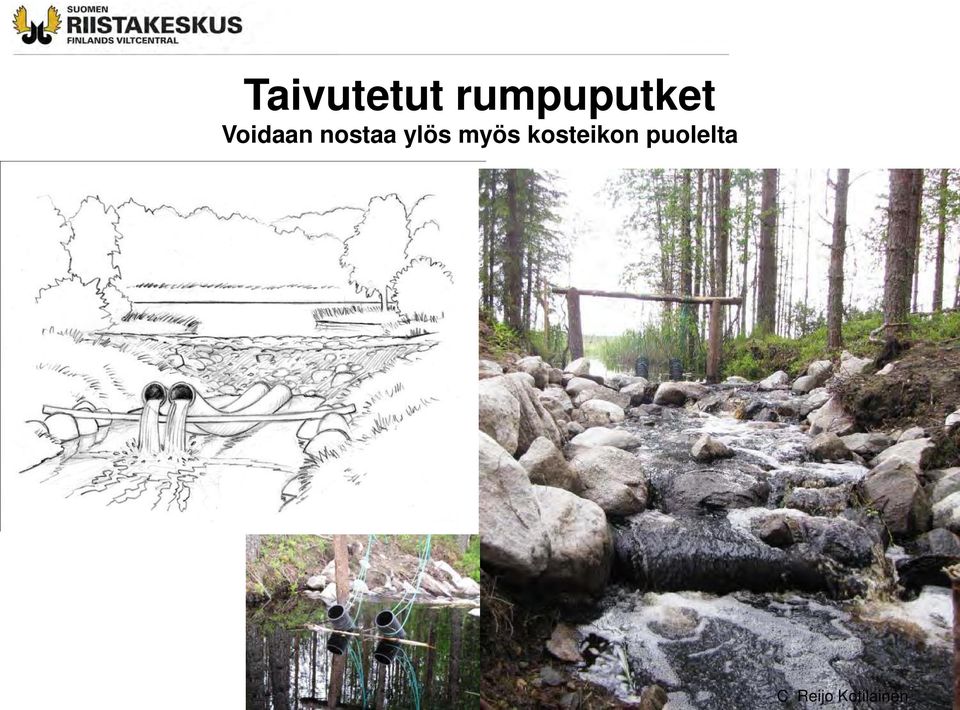

11 Taivutetut rumpuputket Voidaan nostaa ylös myös kosteikon puolelta C Reijo Kotilainen
12 Sadevesiputki + T-haara C Mikko Alhainen
13 Maapadon/patopenkereen sekä tulvauoman poikkileikkaus Maapadon tai patopenkereen poikkileikkaus ja mitoitus A
14 Maapadon/patopenkereen sekä tulvauoman poikkileikkaus Tulvauoman poikkileikkaus ja mitoitus B C

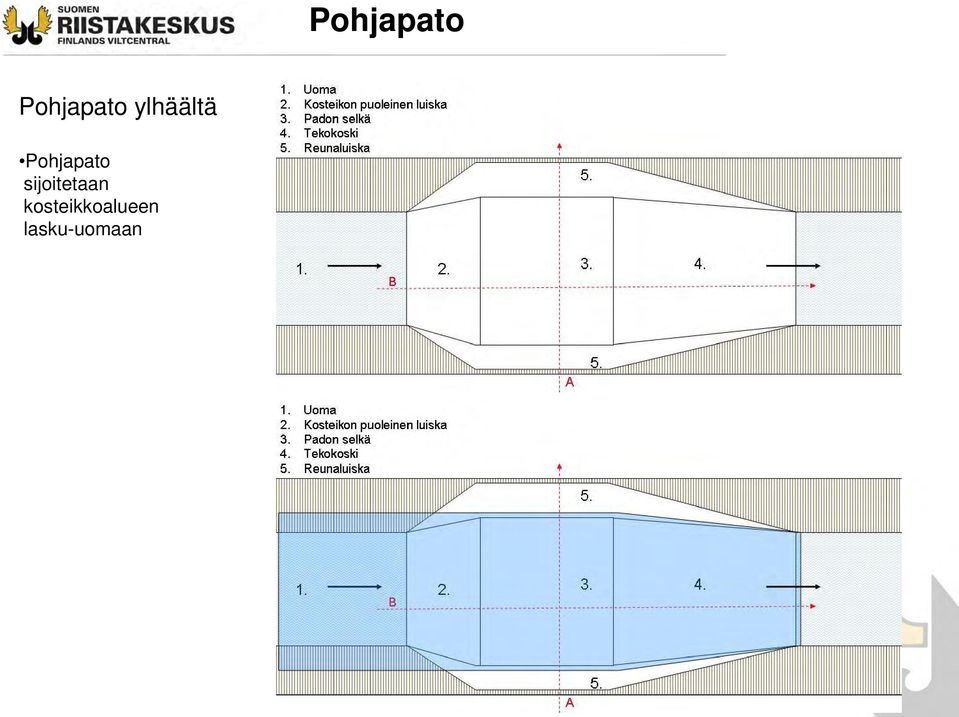

15 Pohjapato Pohjapato ylhäältä Pohjapato sijoitetaan kosteikkoalueen lasku-uomaan

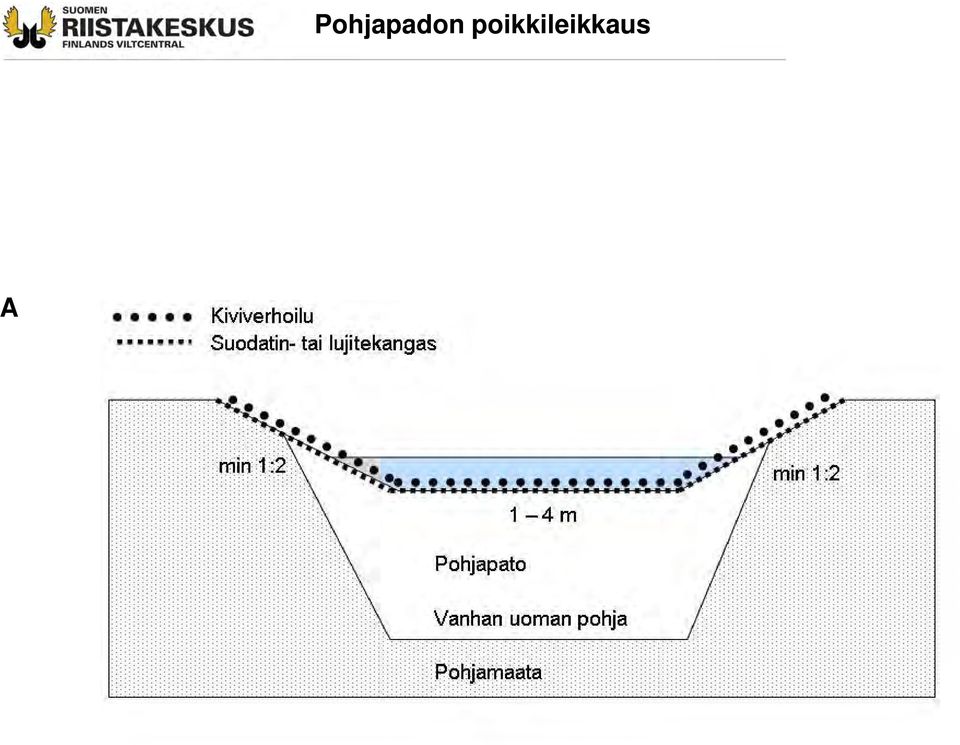

16 A Pohjapadon poikkileikkaus

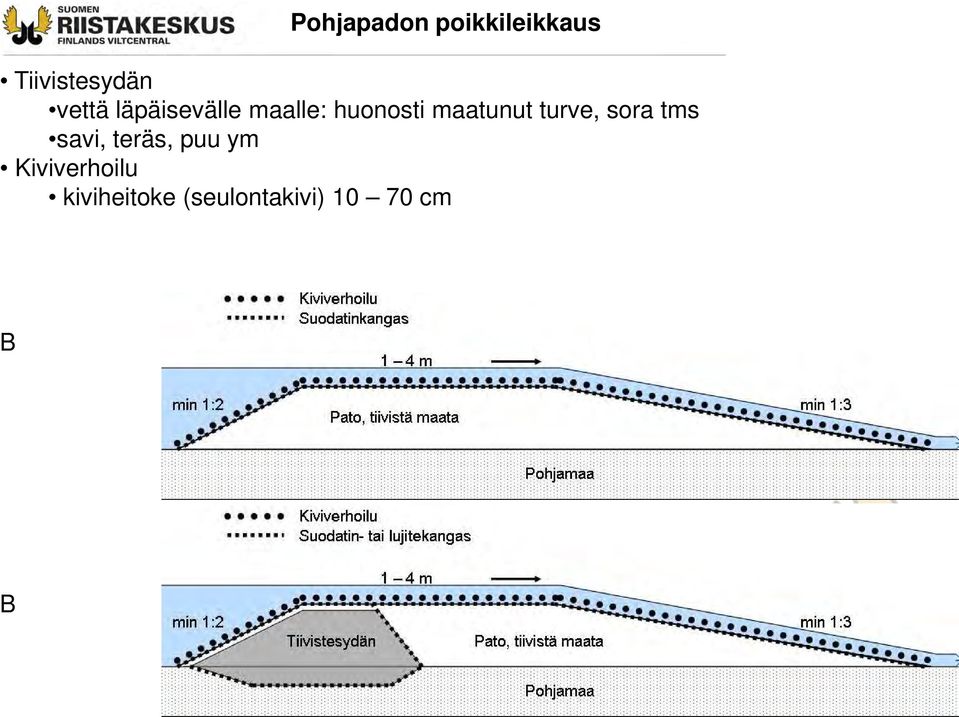

17 Pohjapadon poikkileikkaus Tiivistesydän vettä läpäisevälle maalle: huonosti maatunut turve, sora tms savi, teräs, puu ym Kiviverhoilu kiviheitoke (seulontakivi) cm B B

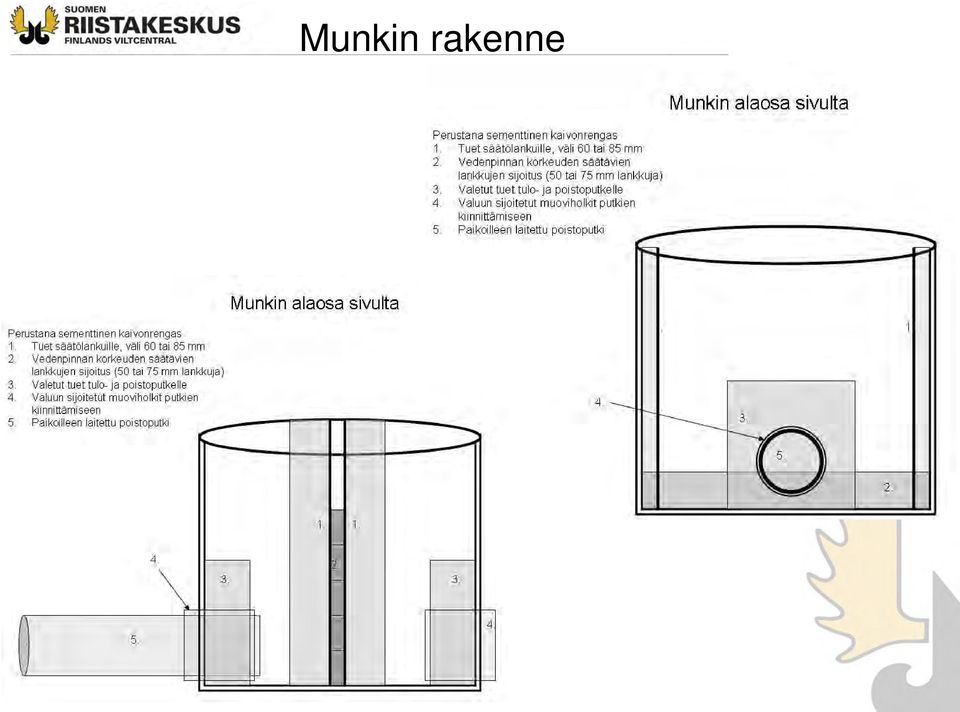

18 Munkin rakenne
19
20
21 Patoratkaisu pieneen taimenpuroon perustettavaan kosteikkoon Kiintoaine täyttää purojen suvannot, ja liettää kutusoraikot. Taimenpuron latvoille perustettavalla kosteikolla voidaan vähentää kiintoaineen aiheuttamia haittoja, ja luoda taimelle edullisia syviä suvantoalueita Kesäaikaan tapahtuva veden lämpeneminen on uhka pienen puron taimenille Kosteikossa veden virtaus hidastuu ja lämpötila nousee Taimenpuroihin perustettavien kosteikkojen/laskeutusaltaiden kohdalla tulisi pyrkiä säilyttämään veden viileys alapuolisessa purossa Puiden varjostus Kosteikon syvyys Kosteikosta ulos virtaava vesi tulee kosteikon syvänteestä Kosteikkoon tulee tehdä kiintoaineen kiinni ottava syvänne ylävirranpuoleiseen päähän. Keskelle kosteikkoa tehdään hieman matalampi harjanne, ja kosteikon alapäähän, padon viereen tulee toinen syvänne, mistä vesi ohjataan padon ohittavaan kalatiehen lähteensilmän kautta. Patoon asennetaan munkki kosteikon tyhjentämiseen ja tulvakynnys ylivirtaamien varalta. Normaalivedellä vesi virtaa kosteikon pohjalta kalatien alkuun putkea pitkin. Putken pää tulee padon päätyyn pohjamaalle, mihin kaivetaan syvempi lähteensilmä. Tästä alkaa kivetty tekokoski vanhaan uomaan.
22
23 Edellisen kuvan poikkileikkaus Putkella ohjataan viileämpää vettä kosteikon pohjalta kalatiehen. Pato pysyy yhtenäisenä, jolloin siihen on helppo rakentaa esim. silta. Tulvavedet virtaavat tulvakynnyksen yli kalatiehen
24
