1 VANNESAHAN VASTE American Woodworker Editors / Suomennos ja CAD-kuvat: PSa KOKOONPANOKUVA Mitat 490x470 mm (leveys x syvyys) työstöpöydälle. Kansilevyn paksuus 18 mm, reunoihin lisävahvennus 18 mm, loppupaksuudeksi 36 mm. Kansilevyyn asennettiin M8-rampamuhvit, joihin johteet kiinnitettiin M8x40 mm kuusiokoloruuveilla. Mitat: Pituus x Leveys x Paksuus Rautatavara: A: Liukukiinnike, koivua 160x56x30 mm B: Etuliukujohde, koivua 710x29x29 mm C: Takaliukujohde, koivua 710x38x29 mm D: Vastealusta, filmivaneri, 605x140x12mm E: Normaali pystyvaste, koivua, 556x80x17 mm F: Vinotuki, filmivaneri, 2 kpl, 64x64x18 mm 7 kpl M8-rampamuhvi 2 kpl M8-sormipyörä, kierrepituus 40 mm 5 kpl M6-rampamuhvi 5 kpl M6-sormipyörä, kierrepituus 25 mm 2 kpl metalliholkki, sisä-ᴓ 8 mm 1 kpl teräslatta 710x13x3 mm, 3x16 mm kiinnitysruuveineen 1 kpl olakeruuvi M8 1 kpl M8-aluslevy 1 kpl 5x32 mm sokkatappi vetorenkaalla 4 kpl 4x50 mm puuruuvi vahvikkeeksi

2 LIUKUKIINNIKE (A) Poraa M8-rampamuhveille halkaisijaltaan 12 mm reiät (rampamuhvin mittojen mukaan), asenna muhvit pinnan tasolle käyttäen penkkiporakonetta apuna, mutta käsin istukasta kiertäen tai kiintoavaimella auttaen. Näin saat kohtisuorat asennukset. Poraa reiät ja ruuvaa neljä puuruuvia vahvistukseksi estämään kiinnikkeen halkeaminen ohuimmalta kohdalta.

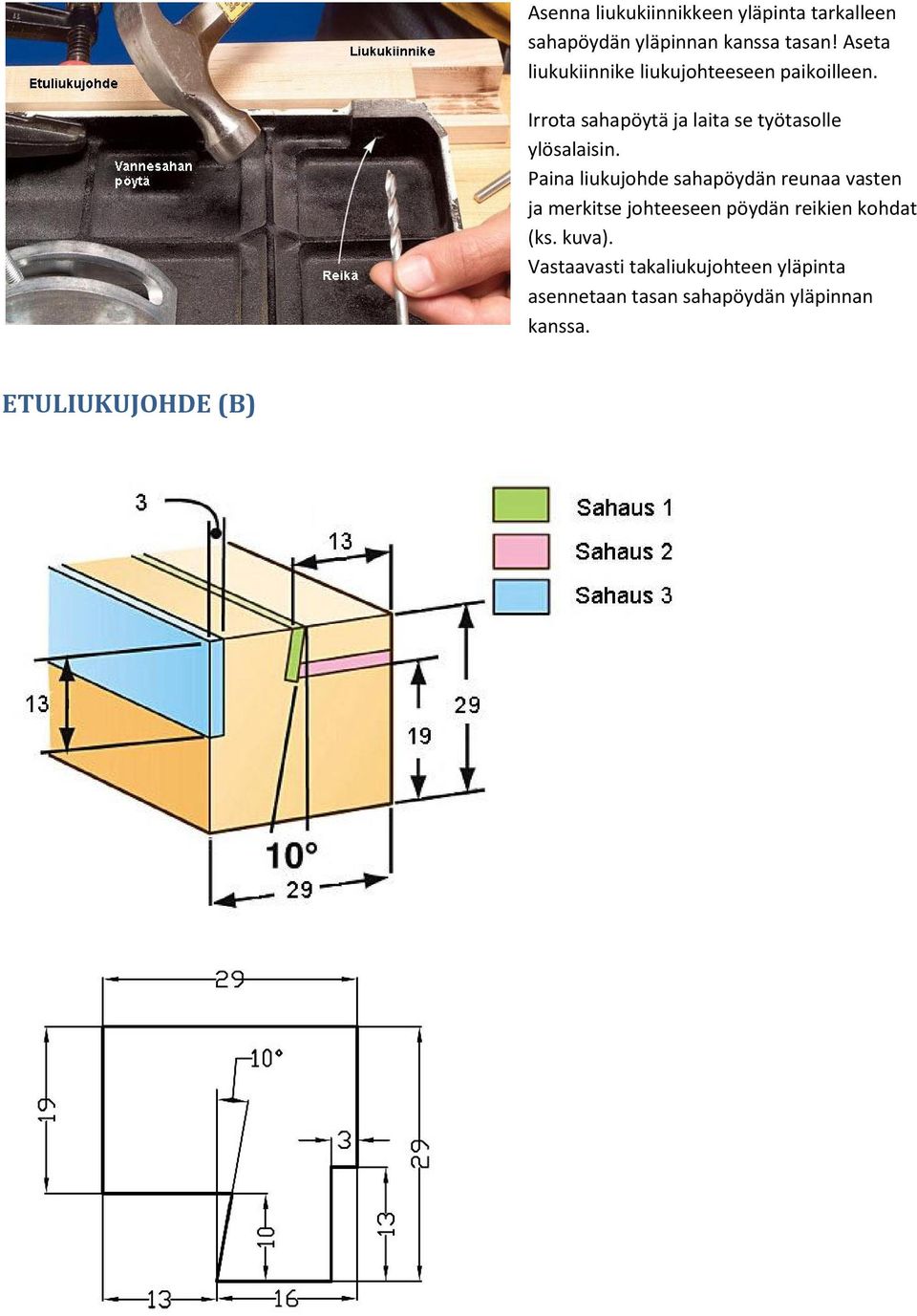

3 Asenna liukukiinnikkeen yläpinta tarkalleen sahapöydän yläpinnan kanssa tasan! Aseta liukukiinnike liukujohteeseen paikoilleen. Irrota sahapöytä ja laita se työtasolle ylösalaisin. Paina liukujohde sahapöydän reunaa vasten ja merkitse johteeseen pöydän reikien kohdat (ks. kuva). Vastaavasti takaliukujohteen yläpinta asennetaan tasan sahapöydän yläpinnan kanssa. ETULIUKUJOHDE (B)

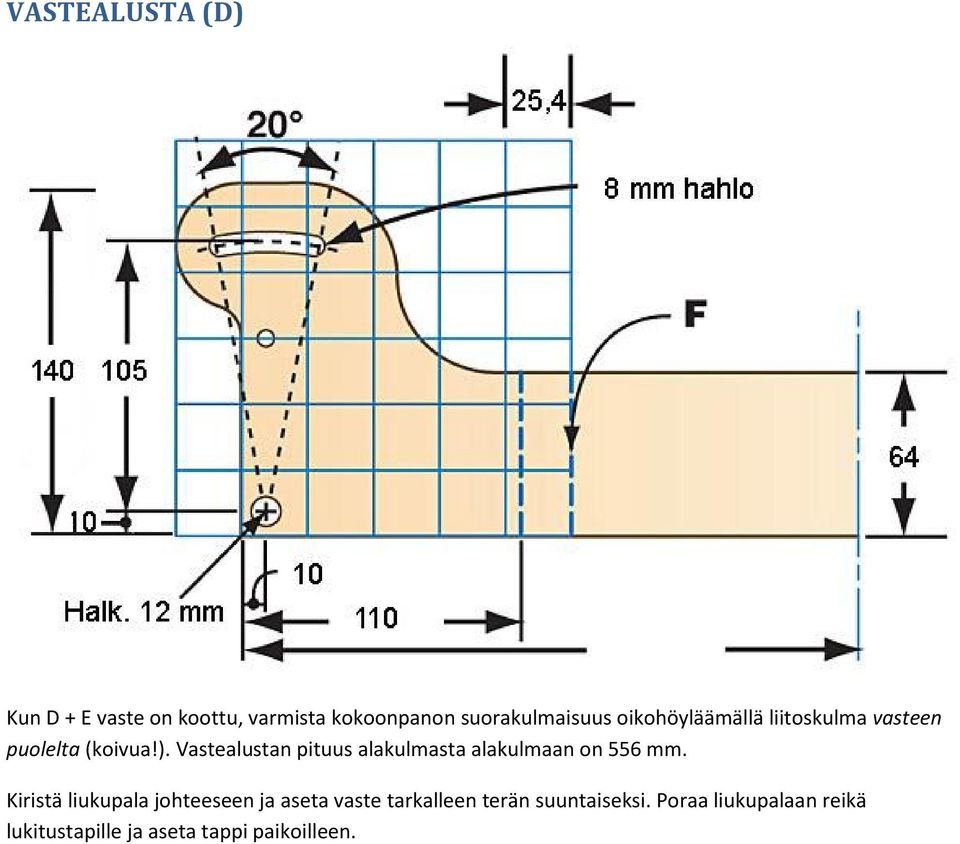

4 VASTEALUSTA (D) Kun D + E vaste on koottu, varmista kokoonpanon suorakulmaisuus oikohöyläämällä liitoskulma vasteen puolelta (koivua!). Vastealustan pituus alakulmasta alakulmaan on 556 mm. Kiristä liukupala johteeseen ja aseta vaste tarkalleen terän suuntaiseksi. Poraa liukupalaan reikä lukitustapille ja aseta tappi paikoilleen.

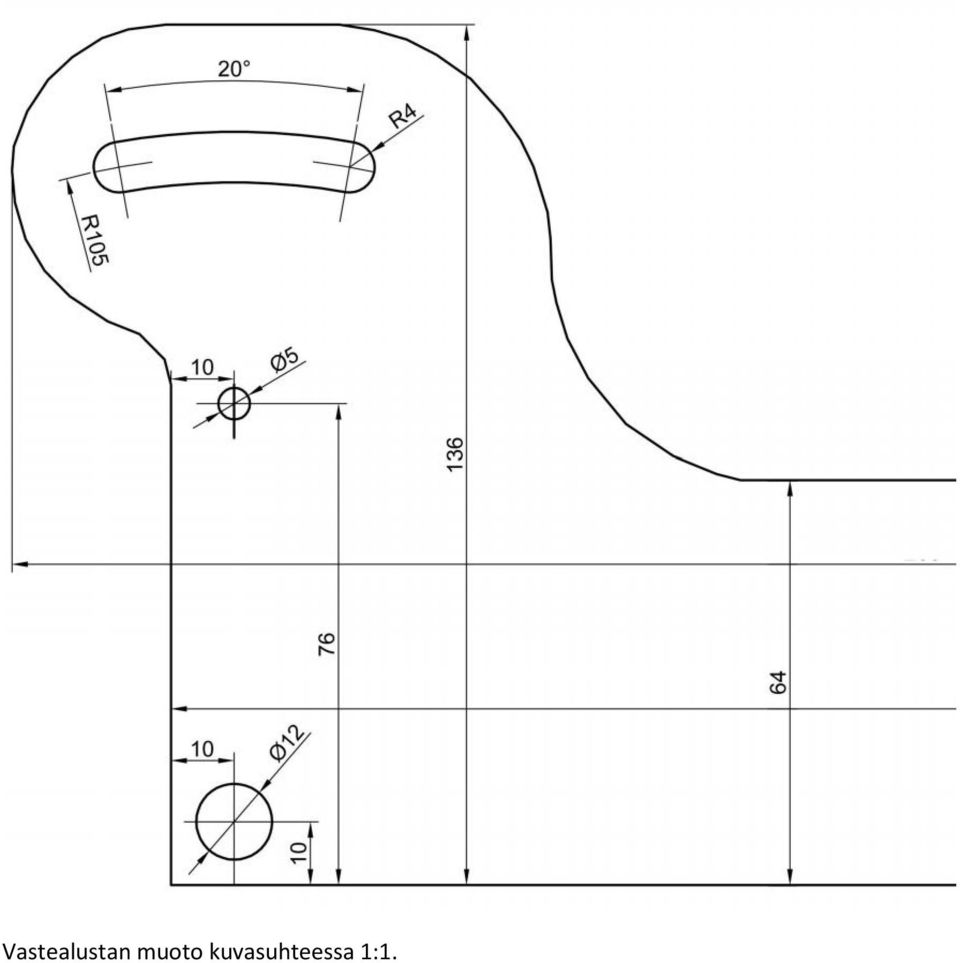

5 Vastealustan muoto kuvasuhteessa 1:1.

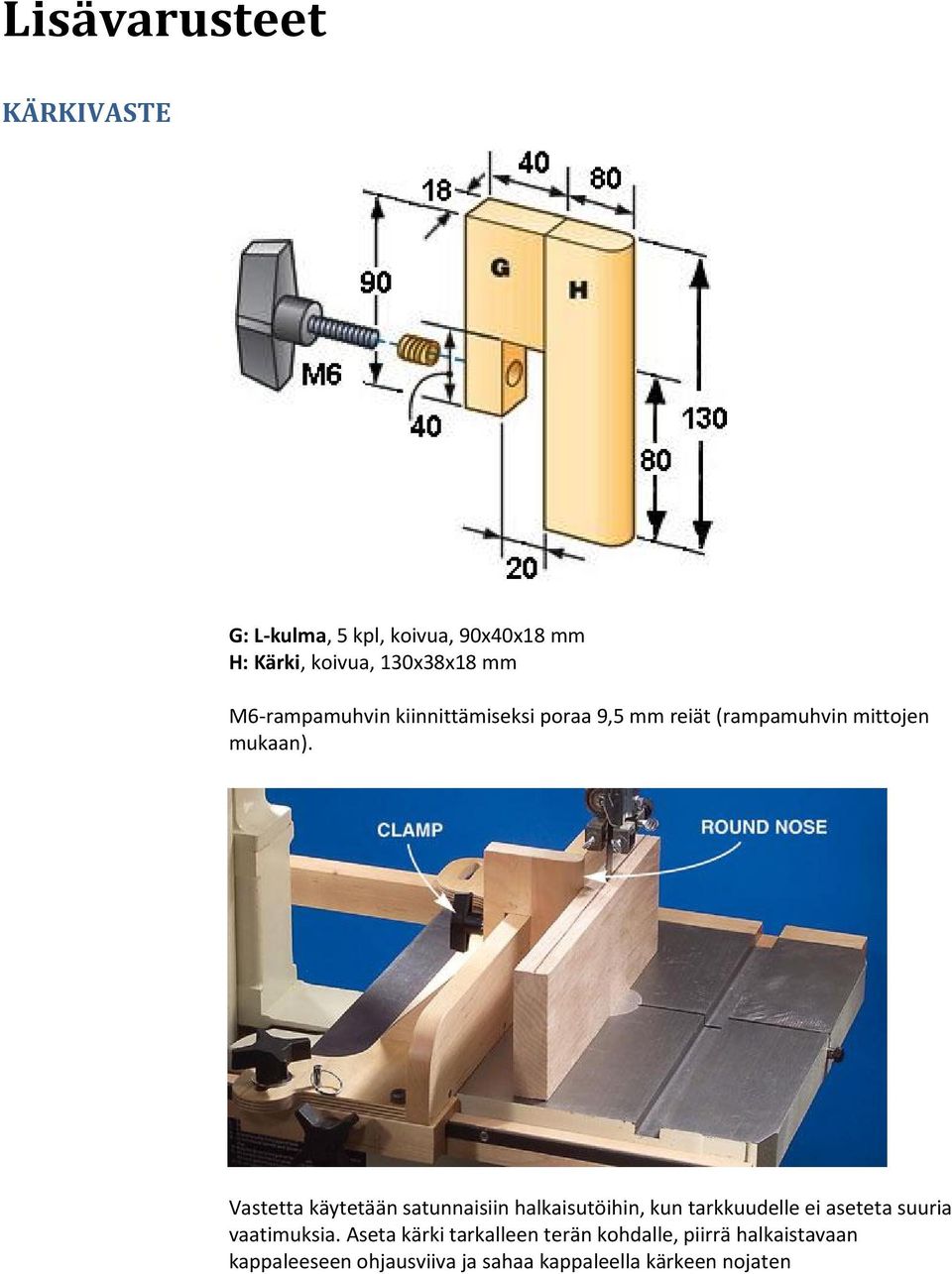

6 Lisävarusteet KÄRKIVASTE G: L-kulma, 5 kpl, koivua, 90x40x18 mm H: Kärki, koivua, 130x38x18 mm M6-rampamuhvin kiinnittämiseksi poraa 9,5 mm reiät (rampamuhvin mittojen mukaan). Vastetta käytetään satunnaisiin halkaisutöihin, kun tarkkuudelle ei aseteta suuria vaatimuksia. Aseta kärki tarkalleen terän kohdalle, piirrä halkaistavaan kappaleeseen ohjausviiva ja sahaa kappaleella kärkeen nojaten

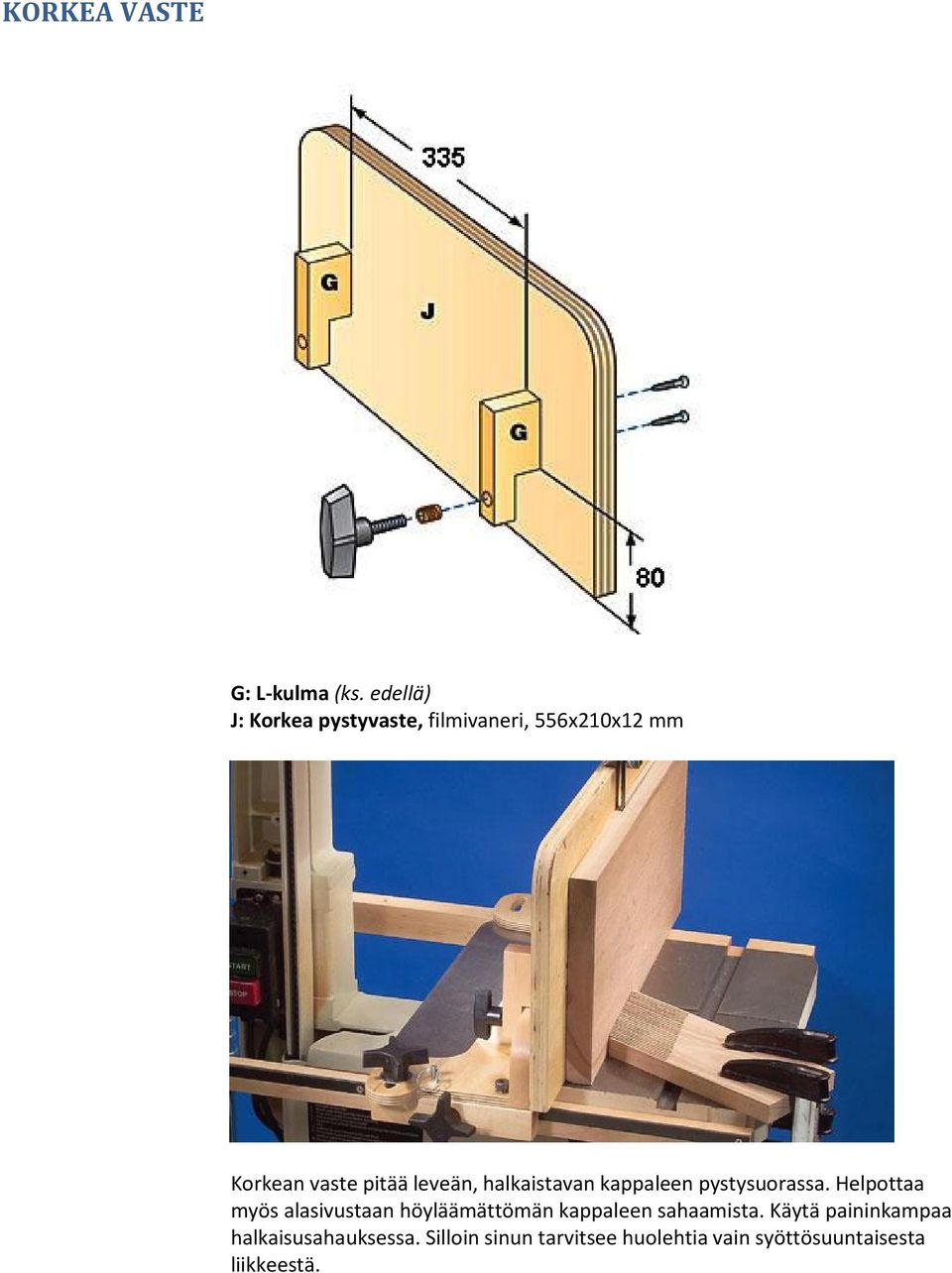

7 KORKEA VASTE G: L-kulma (ks. edellä) J: Korkea pystyvaste, filmivaneri, 556x210x12 mm Korkean vaste pitää leveän, halkaistavan kappaleen pystysuorassa. Helpottaa myös alasivustaan höyläämättömän kappaleen sahaamista. Käytä paininkampaa halkaisusahauksessa. Silloin sinun tarvitsee huolehtia vain syöttösuuntaisesta liikkeestä.

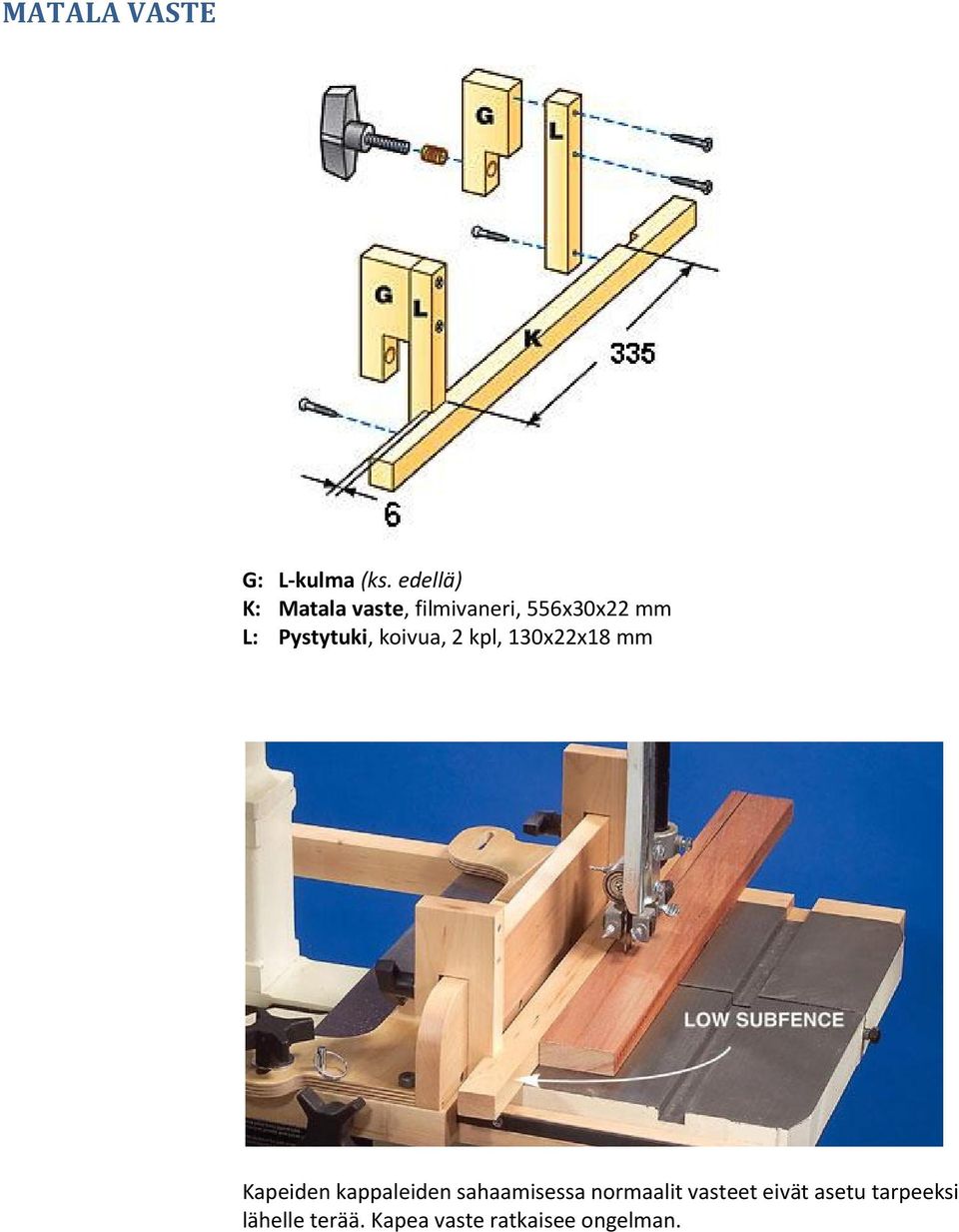

8 MATALA VASTE G: L-kulma (ks. edellä) K: Matala vaste, filmivaneri, 556x30x22 mm L: Pystytuki, koivua, 2 kpl, 130x22x18 mm Kapeiden kappaleiden sahaamisessa normaalit vasteet eivät asetu tarpeeksi lähelle terää. Kapea vaste ratkaisee ongelman.

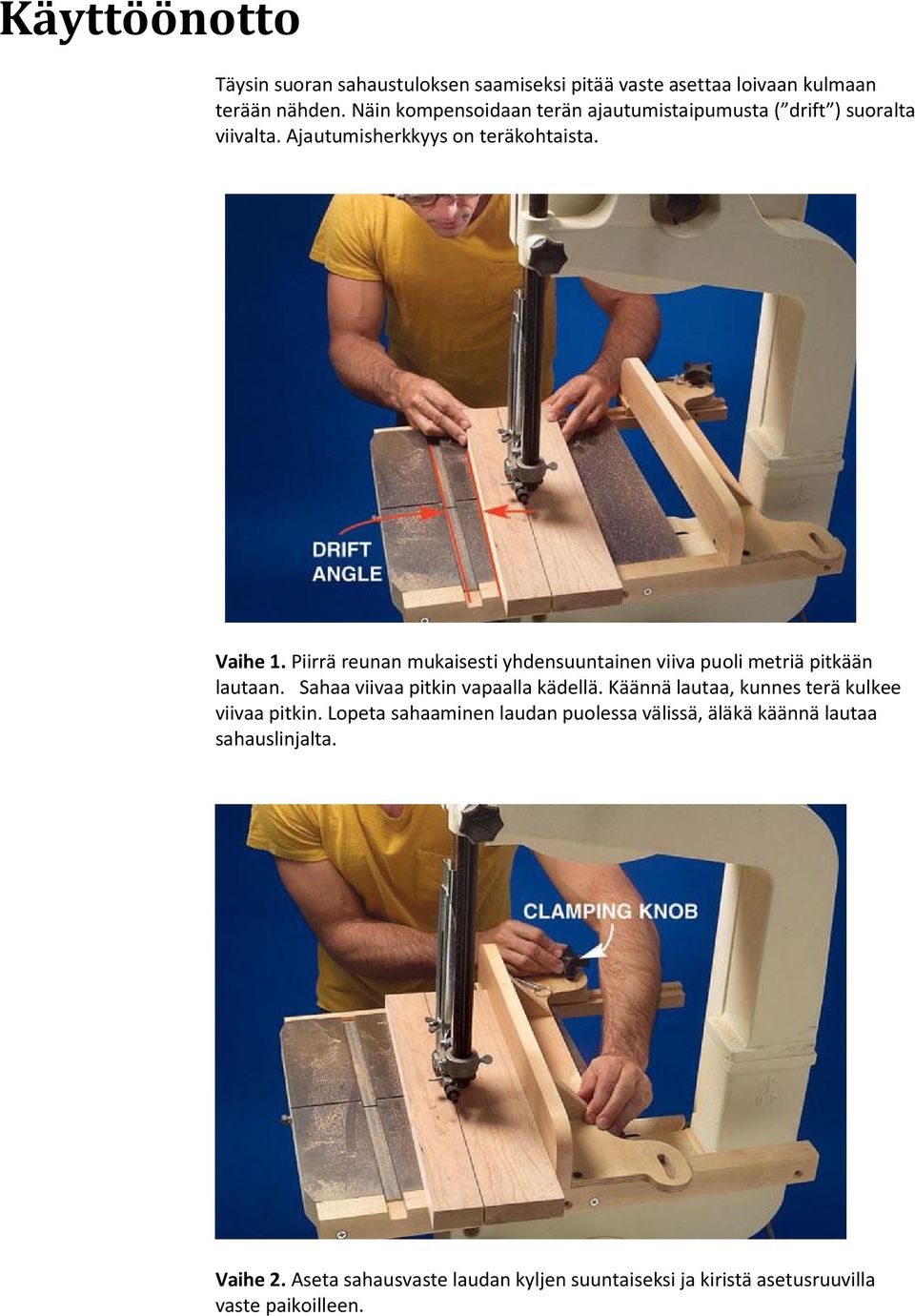

9 Käyttöönotto Täysin suoran sahaustuloksen saamiseksi pitää vaste asettaa loivaan kulmaan terään nähden. Näin kompensoidaan terän ajautumistaipumusta ( drift ) suoralta viivalta. Ajautumisherkkyys on teräkohtaista. Vaihe 1. Piirrä reunan mukaisesti yhdensuuntainen viiva puoli metriä pitkään lautaan. Sahaa viivaa pitkin vapaalla kädellä. Käännä lautaa, kunnes terä kulkee viivaa pitkin. Lopeta sahaaminen laudan puolessa välissä, äläkä käännä lautaa sahauslinjalta. Vaihe 2. Aseta sahausvaste laudan kyljen suuntaiseksi ja kiristä asetusruuvilla vaste paikoilleen.

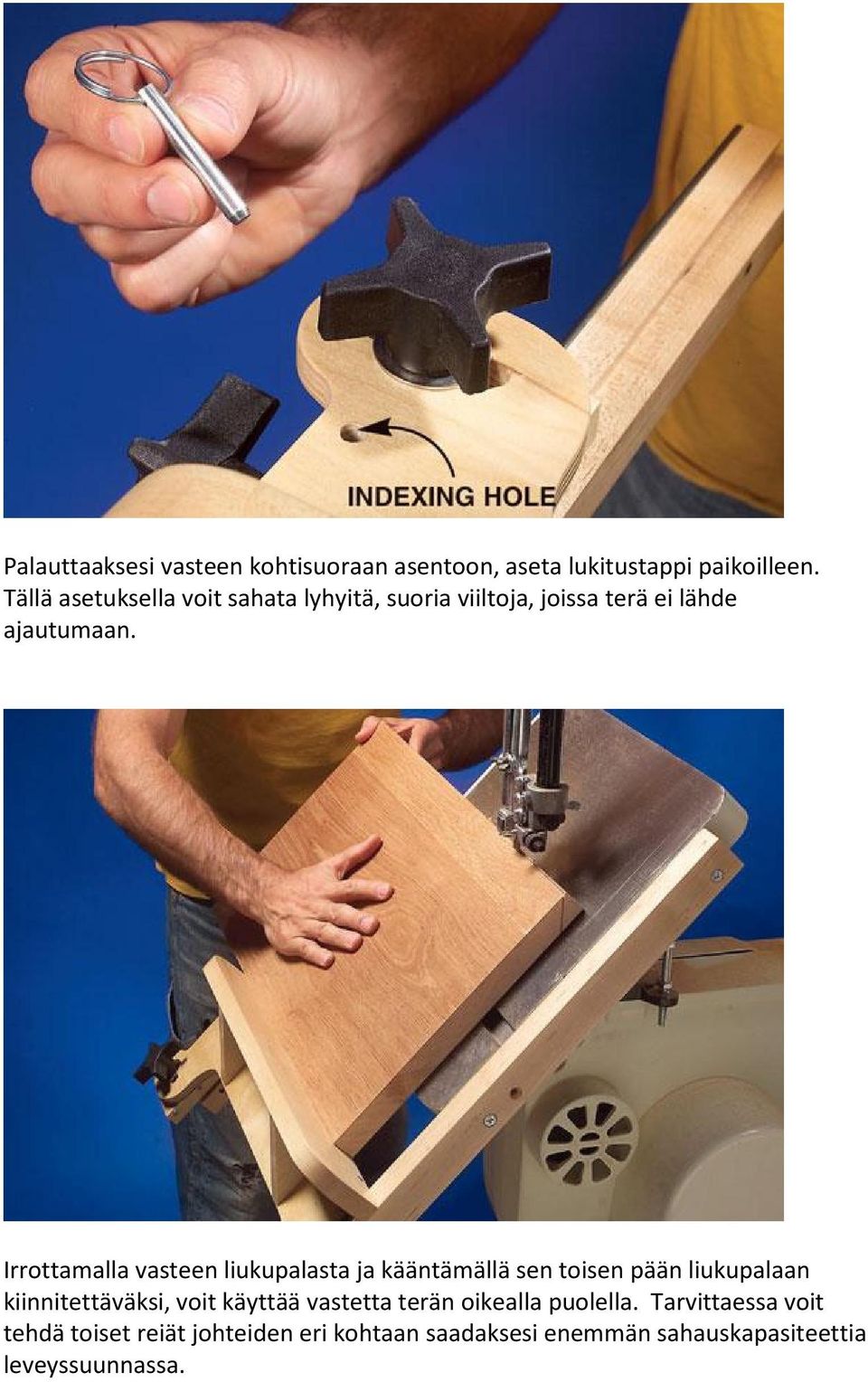

10 Palauttaaksesi vasteen kohtisuoraan asentoon, aseta lukitustappi paikoilleen. Tällä asetuksella voit sahata lyhyitä, suoria viiltoja, joissa terä ei lähde ajautumaan. Irrottamalla vasteen liukupalasta ja kääntämällä sen toisen pään liukupalaan kiinnitettäväksi, voit käyttää vastetta terän oikealla puolella. Tarvittaessa voit tehdä toiset reiät johteiden eri kohtaan saadaksesi enemmän sahauskapasiteettia leveyssuunnassa.
