1 RAKENNUSOHJE Kiinnitystankopari sekä eturungon iskunvaimentimen alatukivarsien takapidike 35 Tämän lehden liitteenä sait viisi uutta etujousituksen osaa mittakaavan 1:7 F2007- autoasi varten: kaksi kiinnitystankoa, kaksi uppokantaruuvia sekä kiinnitystankojen takapidikkeen. Näiden osien avulla voit toteuttaa mielenkiintoisen kokoamisvaiheen. Ohjeiden avulla voit kiinnittää edellisen lehden mukana saamasi jousituksen alatukivarret rungon etuosaan. Lue osien kuvaus ennen kokoamisen aloittamista. 1 2 ETUALATUKIVARSIEN KIINNITYSTANGOT Osat ovat terästä ja ne on kiillotettu ruostumisen estämiseksi. Nämä identtiset osat kiinnitetään etualatukivarsien aukkoihin. Etualatukivarret ovat kuvassa sivulla 32 (alakuva). KIINNITYSTANKOJEN TAKAPIDIKE Tämä osa on muovinen. Sen pääosat voidaan tunnistaa kokoonpanoa tarkkailemalla. 1 Kappaleen sivuilla olevien kahden sylinterinmuotoisen osan reiät ovat umpinaiset: niihin pujotetaan kiinnitystangot, jotka eivät voi liukua ulos, koska reiät ovat umpinaiset. Kappaleen tasaisten osien reikiin kiinnitetään kierteiset ruuvit. Sylinterinmallinen torni kappaleen keskiosassa yhdistetään rungossa olevaan reikään. KAKSI LEIKKAAVAA KIERTEISTÄ UPPOKANTARUUVIA Nämä ruuvit, toiselta nimeltään Parker-ruuvit, takaavat erinomaisen kiinnityksen heikkoihin materiaaleihin, kuten muoviin tai puuhun. Kiinnitä ruuvit pienoismallisi rungossa oleviin reikiin. 3 1 Etualatukivarsien kiinnitystangot 2 Kiinnitystankojen alempi takapidike 3 Kaksi leikkaavaa kierteistä uppokantaruuvia

2 36 RAKENNUSOHJE RUNGON KIINNITYSREIÄT SYLINTERINMALLINEN TORNI Kuvassa on kiinnitystankojen alempi takapidike. Kappaleen virheettömän asennuksen kannalta tärkeimmät osat. UMPIREIÄT KIINNITYSTANGOILLE ASENNUS Ota esiin kaikki lehtien mukana saamasi osat. Ota esiin myös viidennen lehden mukana toimitetut osat (rungon etuosa, iskunvaimentimien tuet A ja B sekä kaksi ruuvia) sekä viimeksi kokoamasi kaksi etualatukivartta. Seuraavassa kokoamisvaiheessa tarvitset keskikokoista ristipääruuvitalttaa.

3 RAKENNUSOHJE 37 10A Kiinnitä huomiota erityisesti eri osien kiinnityssuuntiin. Aseta kaksi tukivartta ja rungon etuosa työtasolle kuten kuvassa. Varmista, että rungon näkyvät aukot ovat samat kuin kuvassa ja että kiinnität pallonivelet tukivarsiin päät ylöspäin. 10C Työnnä kiinnitystanko vasemman tukivarren toisen reiän lävitse. Tasaa osa siten, että tangon päät ovat samassa linjassa tukivarren sivujen ulkopuolella. Aseta tukivarsi samaan asentoon, jossa se oli vaiheessa A. 10D Asenna oikea etualatukivarsi ja jäljellä oleva kiinnitystanko. Pujota kiinnitystanko taas ensimmäiseen reikään ja työnnä se myös toisen reiän läpi. Kun olet keskittänyt osan, asenna oikea tukivarsi rungon etuosan viereen. 10B Kiinnitä vasen tukivarsi ja toinen teräksisistä kiinnitystangoista. Pujota kiinnitystanko aukon lävitse kuten kuvassa. E1 10E Tartu iskunvaimentimien tukeen B. Osan kaarevien päiden, joissa on reiät, tulee osoittaa alaspäin. Vie vasempaan tukivarteen (E1) asennetun kiinnitystangon pää oikean reiän lähelle ja yhdistä nämä osat (E2). E2

4 38 RAKENNUSOHJE 10F Pujota oikean tukivarren läpi pujotetun kiinnitystangon etupää tuen B reikään. 10G Käännä iskunvaimentimien tuen A päät alaspäin. Reiättömän sivun tulee osoittaa pienoismallin etuosaa kohti. Kiinnitä vasemman tukivarren kiinnitystangon pää tuessa olevaan reikään. Varmista, että tuet ovat samassa linjassa. 10I Käännä rungon etuosa ylösalaisin, jotta voit käsitellä pohjaa. Huomio: Tue iskunvaimentimien tukia toisella kädellä, jotta ne pysyvät paikoillaan. 10H Työnnä oikeaan tukivarteen pujottamasi kiinnitystangon etupää iskunvaimentimien tuessa A olevaan reikään. Kuvassa on pienoismalli kokoamisvaiheen jälkeen. 10J Työnnä kierteinen ruuvi reikään, joka on iskunvaimentimen tukien kohdalla. Kierrä ruuvi puolittain sisään. Työnnä toinen ruuveista toiseen reikään ja kierrä se puolittain sisään.

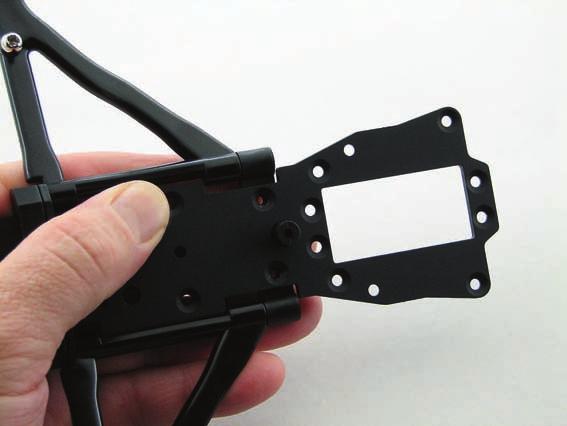

5 RAKENNUSOHJE 39 10K Käännä pienoismallin runko takaisin oikein päin. Käännettyäsi sylinterinmallisen tornin (K1) alaspäin, aseta kiinnitystankojen alempi takapidike teräksisten kiinnitystankojen (K2) takapäihin. K2 K1 10L Paina takapidikettä alaspäin, kunnes se on samassa linjassa eturungon jousituksen kahden alatukivarren kanssa. 10M Työnnä takapidikkeen torni rungon etuosan reiän lävitse. Kun käännät rungon, näet sen ulkonemana rungossa. 10N Takapidikkeen tasaisessa osassa olevat reiät ovat rungon reikien kohdalla. Aseta jäljellä olevat ruuvit rungon reikiin ja kierrä niitä muutama kierros.

6 40 RAKENNUSOHJE 10O Kiristä edellisessä vaiheessa (O1) kiinnittämäsi ruuvit tiukasti ruuvitaltalla. Ruuvien päät eivät erotu rungon (O2) pinnasta. O1 O2 P1 10P Käännä rungon etuosa ja kiristä vaiheessa J (P1) kiinnitetyt ruuvit ruuvitaltalla. Lopeta kiristäminen, kun ruuvien päät lävistävät aukon kokonaan (P2). P2 10Q Kuvassa on tämän työvaiheen lopputulos. Ferrari F2007- mallisi eturungon kokoaminen on edennyt jo pitkälle.
