UMPIOVI PROFIILIRAKENNE

Koko: px
Aloita esitys sivulta:

Download "UMPIOVI PROFIILIRAKENNE"

Transkriptio

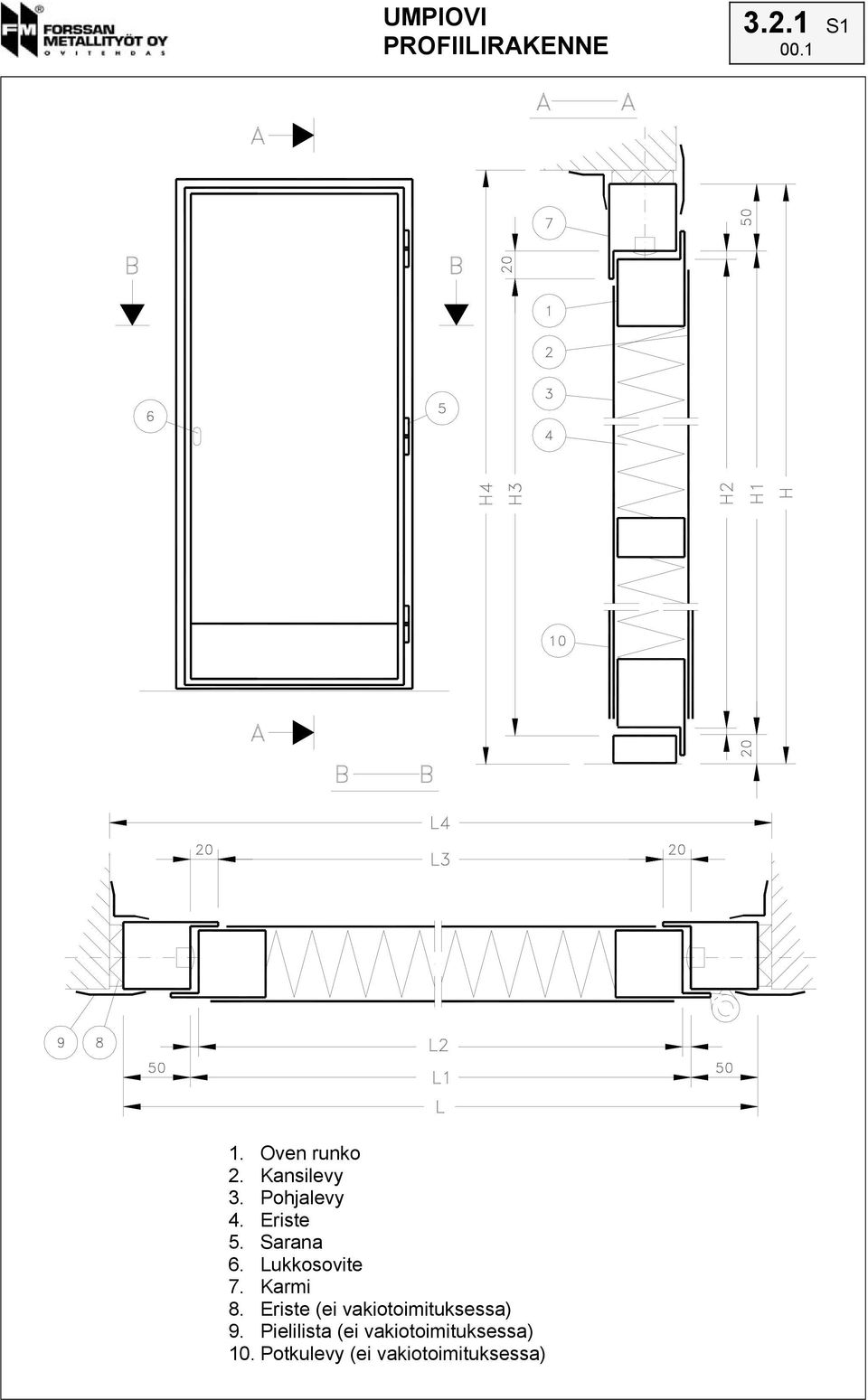

1 3.2.1 S1 1. Oven runko 2. Kansilevy 3. Pohjalevy 4. Eriste 5. Sarana 6. Lukkosovite 7. Karmi 8. Eriste (ei vakiotoimituksessa) 9. Pielilista (ei vakiotoimituksessa) 10. Potkulevy (ei vakiotoimituksessa)

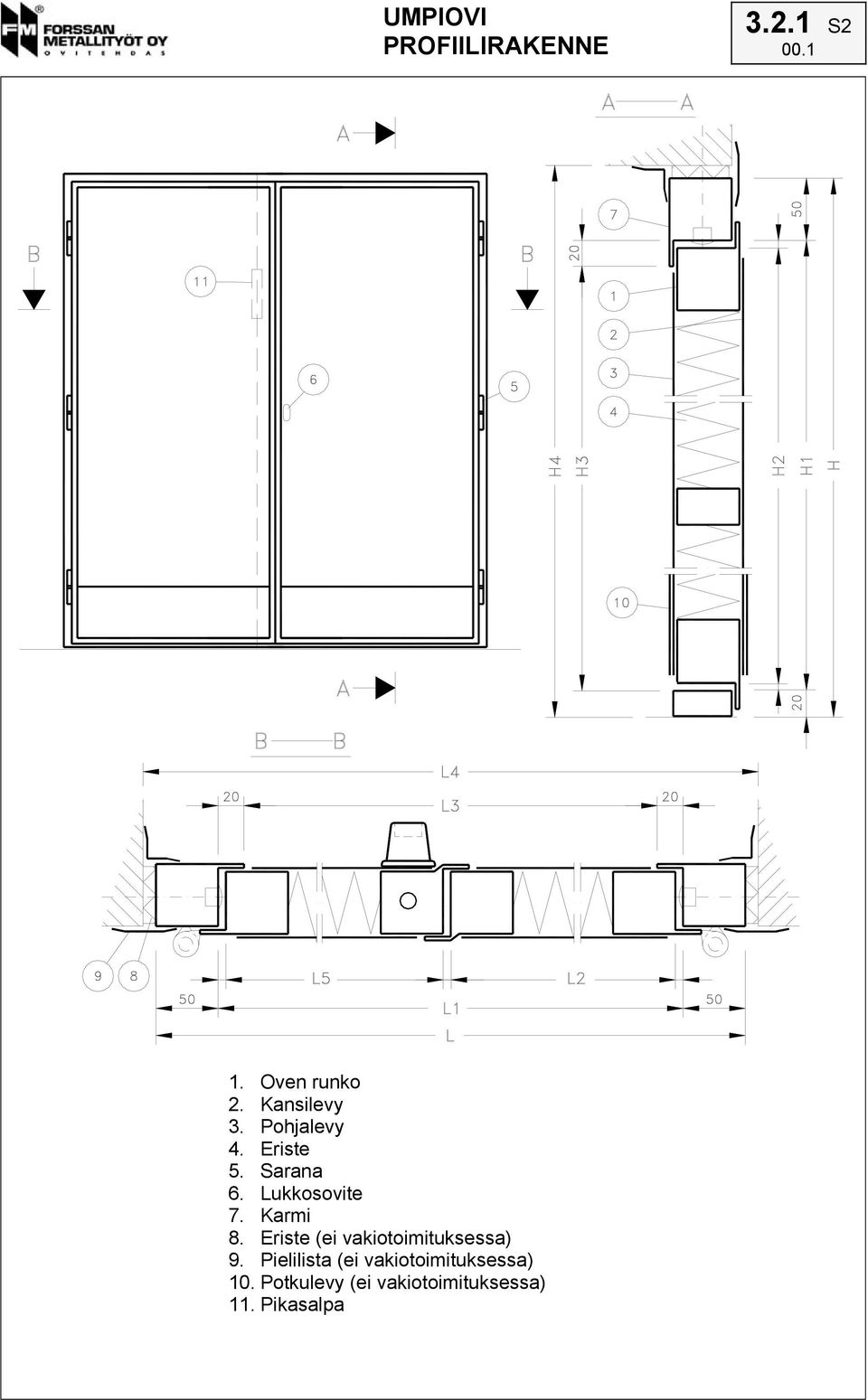

2 3.2.1 S2 1. Oven runko 2. Kansilevy 3. Pohjalevy 4. Eriste 5. Sarana 6. Lukkosovite 7. Karmi 8. Eriste (ei vakiotoimituksessa) 9. Pielilista (ei vakiotoimituksessa) 10. Potkulevy (ei vakiotoimituksessa) 11. Pikasalpa

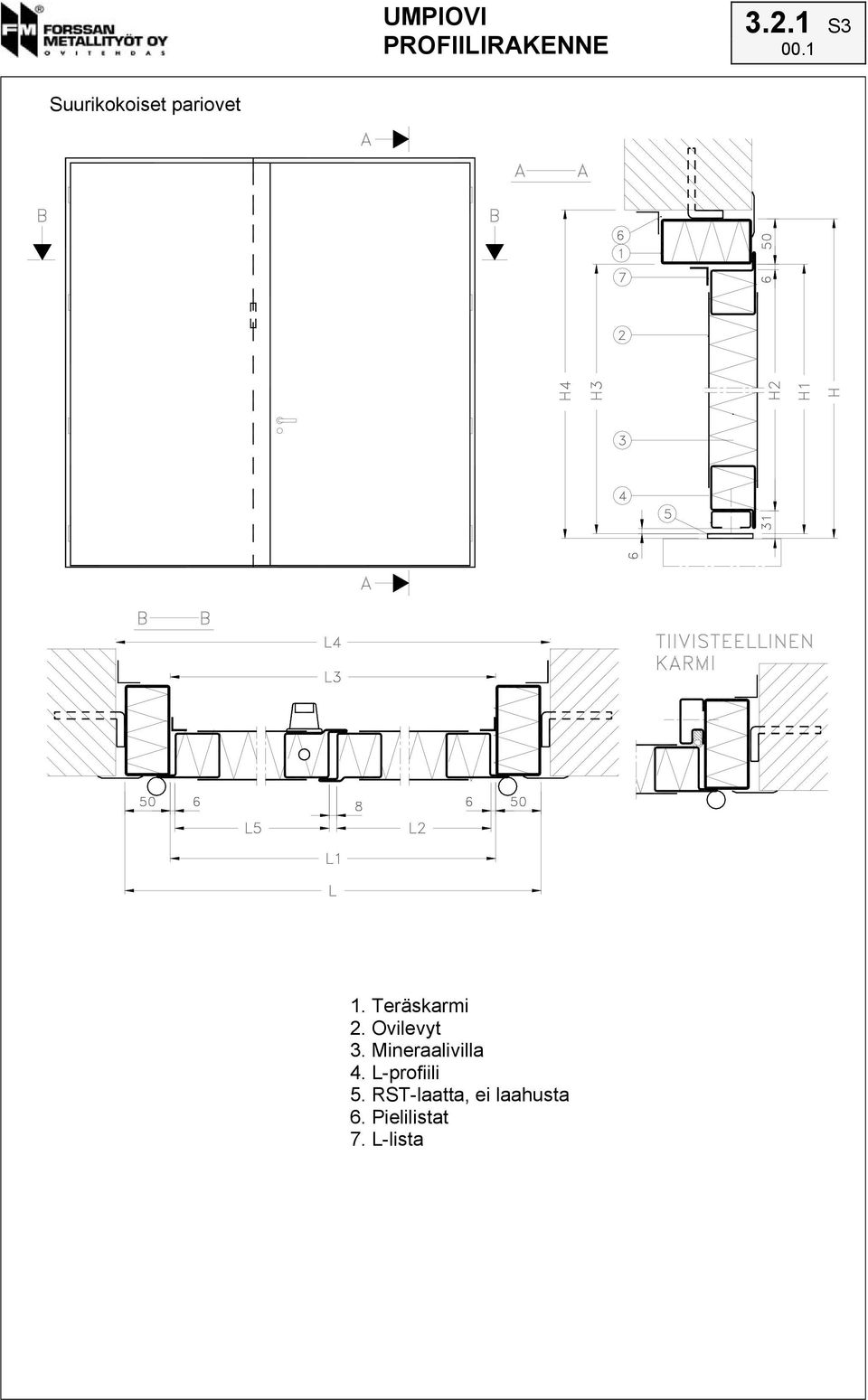

3 3.2.1 S3 Suurikokoiset pariovet 1. Teräskarmi 2. Ovilevyt 3. Mineraalivilla 4. L-profiili 5. RST-laatta, ei laahusta 6. Pielilistat 7. L-lista

4 3.2.1 S4 Suurikokoiset pariovet käyntiovella 1. Teräskarmi 2. Teräsrunko 3. Eriste 4. Pielilista 5. Pikasalpa 6. Potkulevy (ei vakiotoimituksessa)

5 TIIVISTE S5 1. Oven runko 2. Kansilevy 3. Pohjalevy 4. Eriste 5. Sarana 6. Lukkosovite 7. Karmi 8. Tiiviste 9. Eriste (ei vakiotoimituksessa) 10. Pielilista (ei vakiotoimituksessa) 11. Harjatiiviste 12. Potkulevy (ei vakiotoimituksessa)

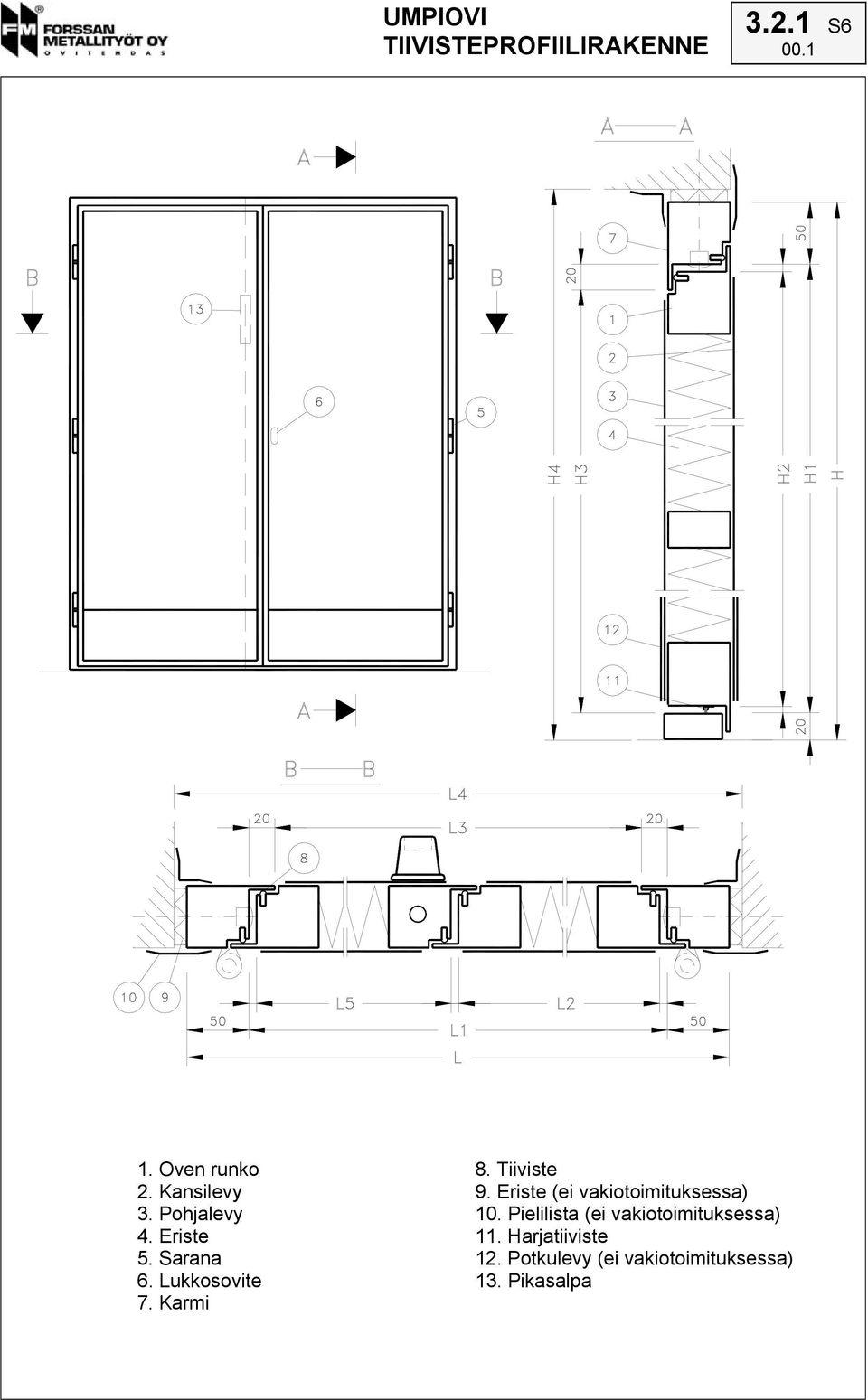

6 TIIVISTE S6 1. Oven runko 2. Kansilevy 3. Pohjalevy 4. Eriste 5. Sarana 6. Lukkosovite 7. Karmi 8. Tiiviste 9. Eriste (ei vakiotoimituksessa) 10. Pielilista (ei vakiotoimituksessa) 11. Harjatiiviste 12. Potkulevy (ei vakiotoimituksessa) 13. Pikasalpa

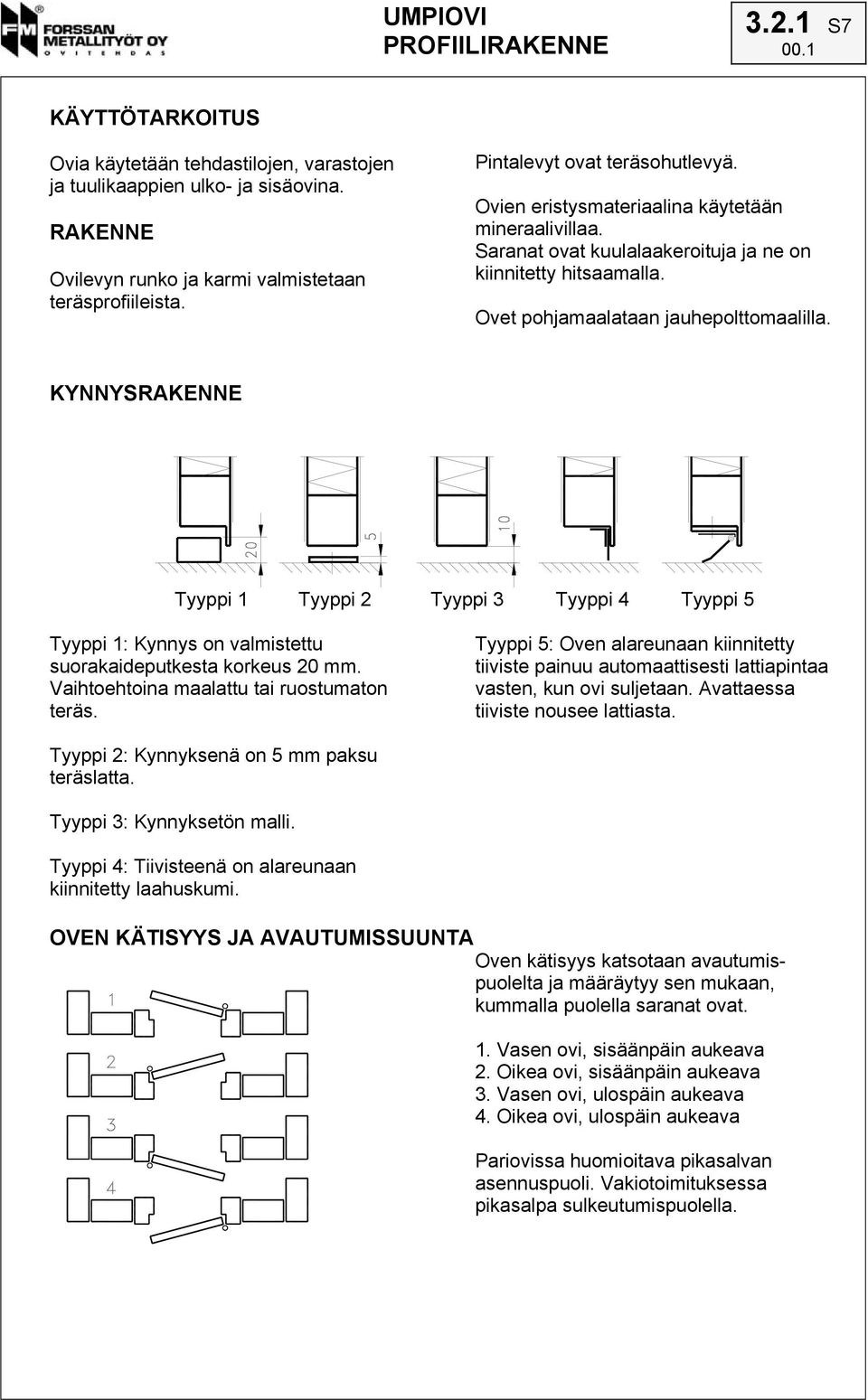

7 3.2.1 S7 KÄYTTÖTARKOITUS Ovia käytetään tehdastilojen, varastojen ja tuulikaappien ulko- ja sisäovina. RAKENNE Ovilevyn runko ja karmi valmistetaan teräsprofiileista. Pintalevyt ovat teräsohutlevyä. Ovien eristysmateriaalina käytetään mineraalivillaa. Saranat ovat kuulalaakeroituja ja ne on kiinnitetty hitsaamalla. Ovet pohjamaalataan jauhepolttomaalilla. KYNNYSRAKENNE Tyyppi 1 Tyyppi 2 Tyyppi 3 Tyyppi 4 Tyyppi 5 Tyyppi 1: Kynnys on valmistettu suorakaideputkesta korkeus 20 mm. Vaihtoehtoina maalattu tai ruostumaton teräs. Tyyppi 5: Oven alareunaan kiinnitetty tiiviste painuu automaattisesti lattiapintaa vasten, kun ovi suljetaan. Avattaessa tiiviste nousee lattiasta. Tyyppi 2: Kynnyksenä on 5 mm paksu teräslatta. Tyyppi 3: Kynnyksetön malli. Tyyppi 4: Tiivisteenä on alareunaan kiinnitetty laahuskumi. OVEN KÄTISYYS JA AVAUTUMISSUUNTA Oven kätisyys katsotaan avautumispuolelta ja määräytyy sen mukaan, kummalla puolella saranat ovat. 1. Vasen ovi, sisäänpäin aukeava 2. Oikea ovi, sisäänpäin aukeava 3. Vasen ovi, ulospäin aukeava 4. Oikea ovi, ulospäin aukeava Pariovissa huomioitava pikasalvan asennuspuoli. Vakiotoimituksessa pikasalpa sulkeutumispuolella.

8 3.2.1 S8 VALMISTETTAVAT MODUULIKOOT OVIEN LISÄVARUSTEITA YKSILEVYISET: - leveysmitat 7M...12M - Lukkorunko Abloy korkeusmitat 18M...24M - Lukkorunko Abloy Painike Primo 4/ Pikasalpa Suomi 6/3 asennettuna PARIOVET: - leveysmitat 12M...35M (uppoasennus) - korkeusmitat 12M...35M, - Varmuuslukkosovitus Abloy joissa 1M=100mm. - Sähkölukko- ja valvontasovitus yksilevyiselle ovelle - rakenneaukon leveys L4= - Sähkölukko- ja valvontasovitus moduulikoko+10mm pariovelle - rakenneaukon korkeus H4= - Ovikosketinsovitus moduulikoko - Ovensuljin FM sovitettuna (toimitus - karmin leveys L= irrallisena) moduulikoko-10mm - Vedin Primo 130/200R - karmin korkeus H= - Pintamaalaus RAL-värisävyyn moduulikoko-10mm - Parioven tahdistin - Potkulevyt

9 3.2.1 S9 ASENNUSOHJE 1. Nosta ovi karmeineen oviaukkoon. 2. Kiilaa karmi kulmista ja kiinnitysreikien läheltä pystysuoraan ja haluttuun korkeuteen. Ota huomioon lattiaan tulevan päällysmateriaalin paksuus. 3. Poraa seinään reiät karmien pystysivujen ylimmistä kiinnitysrei istä. Kiinnitä karmi näihin reikiin ruuveilla. 4. Tarkista karmin ristimitat ja pystysuoruus. 5. Tarkista, että ovilevy sulkeutuu ja avautuu moitteettomasti. 6. Poraa seinään reiät karmin pystysivujen alimmista kiinnitysrei istä. Kiinnitä karmi näihin reikiin ruuveilla. 7. Poraa loput reiät kiinnitysruuveja varten. 8. Tarkista oven ja helotteiden toiminta. 9. Tiivistä rakenneaukon ja karmin väli polyuretaanivaahdolla. 10. Asenna pielilistat ja peitetulpat. * * * * * 11. Mikäli karmissa ei ole kiinnitysreikiä karmi voidaan kiinnittää myös hitsaamalla. 12. Merkitse seinään tartuntarautoja varten porattavien reikien paikat, syvyyssuunnassa keskelle karmin muotoputkea, 4 kpl pystysivua kohti, tasajaolla alkaen 200 mm karmin kulmista ja (1-2) kpl vaakasivua kohti ovileveyden mukaan. 13. Poraa reiät 8 mm, syvyys 50 mm. 14. Aseta tartuntaraudat 8 mm reikiin ja taivuta ne seinän suuntaiseksi. 15. Nosta ovi karmeineen oviaukkoon ja kiilaa suoraan. 16. Hitsaa karmi kiinni tartuntarautoihin vastaavasti kuin se kiinnitettäisiin ruuveilla.
