1 Ohje nro Versio Osa nro , , Vetokoukku, kiinteä J Sivu 1 / 11

2 Varuste A IMG IMG IMG IMG Sivu 2 / 11

3 IMG Sivu 3 / 11

4 JOHDANTO Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. Valmistelutyöt 1 Valmistelutyöt Irrota neljä ruuvia (1) puskurinkuoresta. Ne ovat takaluukun aukon alareunassa/sivuilla sekä puskurin alareunassa. J Sivu 4 / 11

5 2 Suorita oikealla ja vasemmalla puolella: Irrota kuusi ruuvia (1), jotka kiinnittävät puskurinkuoren taemman pyöränkotelon sisälokasuojan takareunaan. IMG Suorita oikealla ja vasemmalla puolella: Irrota puskurinkuoren pääty tarttumalla siihen sisälokasuojan sisäpuolelta ja vetämällä varovasti niin, että yläreunassa olevat kiinnikkeet irtoavat. J Irrota puskurinkuori vetämällä sitä suoraan taaksepäin. Irrota mahdollinen pysäköintitutkan liitin. J Sivu 5 / 11

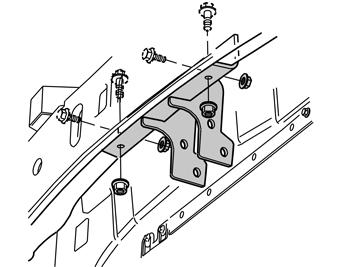

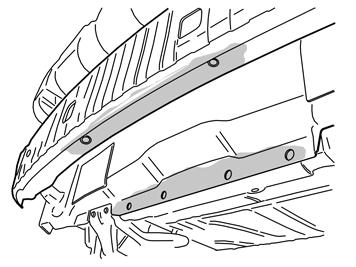

6 5 Puhdista puskurin sisäpalkki alustamassasta ja liasta kohdasta, johon vetokoukun L-profiili tulee. Puhdista peltilaippa sisä- ja ulkopuolelta kohdasta, johon vahviketuki tulee. IMG Asenna L-profiili puskurin sisäpalkkiin neljällä laipparuuvilla M10x25 ja vastaavilla laippamuttereilla. Älä kiristä vielä. J Asenna vetokoukun pidin L-profiiliin kahdella M14x110- laipparuuvilla ja vastaavilla laippamuttereilla. Älä kiristä vielä. IMG Sivu 6 / 11

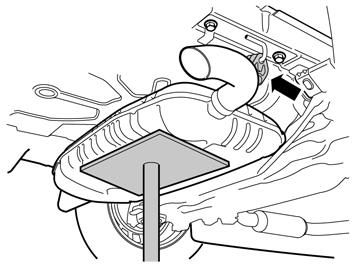

7 8 5-sylinterisellä moottorilla varustetut autot Aseta tuki äänenvaimentimen alle. Irrota äänenvaimentimen kumiripustus kannattimistaan oikealta ja vasemmalta puolelta. IMG sylinterisellä moottorilla varustetut autot Irrota äänenvaimentimen ripustuksen ruuvit ja kannattimet, oikealta ja vasemmalta puolelta. IMG Sivu 7 / 11

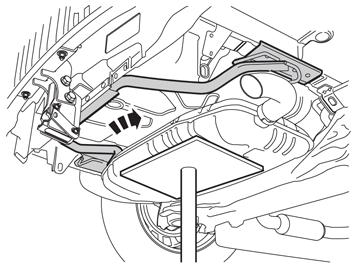

8 10 4-sylinterisellä moottorilla varustetut autot Irrota pakoputken pään kumikiinnike kannattimesta vasemman sivupalkin alapuolelta. Irrota ruuvi ja kannatin. J Asennus 11 Asennus Aseta vahviketuki takaapäin äänenvaimentimen yläpuolelle. IMG Sivu 8 / 11

9 12 Laita kolme M8x30 ruuvia aluslevyineen vahviketuen kummallekin puolelle. Älä kiristä niitä vielä. Laita ne kuvan osoittamassa järjestyksessä. IMG IMG Asenna neljä M10x25-laipparuuvia, jotka ruuvataan vetokoukun pitimen ja vahviketuen läpi kiinnityslevyyn. Älä kiristä vielä. IMG Sivu 9 / 11

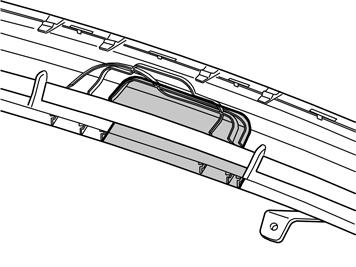

10 15 Kiristä L-profiilin neljä M10-ruuvia (1) vaihdellen niin, että L-profiili on puskurin sisäpalkkia vasten oikealla tavalla. Kiristysmomentti 47 Nm (35 lbf.ft). Kiristä vetokoukun pitimen ja vahviketuen neljä M10-ruuvia (2) vaihdellen. Kiristysmomentti 47 Nm (35 lbf.ft). Kiristä kaksi M14-ruuvia (3). Kiristysmomentti 200 Nm (147 lbf.ft). Kiristä vahviketuen etummaisten kiinnikkeiden kuusi ruuvia (4) vaihdellen momenttiin 20 Nm (15 lbf.ft), suorita kulmakiristys 90. Keskimmäisen ruuvin kohdalla on vähän kiristystilaa. Käytä erikoistyökalua ja 3/8" jatkoholkkia. IMG Asenna kumiripustus takaisin. Poista tuki äänenvaimentimen alta. Asenna vetokoukun johtosarja erillisen asennusohjeen mukaan. IMG Autot ilman Bodykit-sarjaa Kiinnitä teippi puskurinkuoren ulkopuolelle, keskelle sisäpuolella olevaa merkintää. Tämä tehdään maalipinnan suojaamiseksi sahalta, kun vetokoukun lovea sahataan. Sahaa lovi valmiin merkinnän mukaan. Puskurinkuoressa oleva merkintä on vain ohut viiva. Huom! Varo vahingoittamasta puskurinkuoren maalipintaa. IMG Siisti sahausreiät hienohampaisella viilalla tai veitsellä. Poista teippi. Sivu 10 / 11

11 18 Autot Bodykit-sarjalla Kiinnitä teippi spoilerin ulkopuolelle, keskelle sisäpuolella olevia merkintöjä. Tämä tehdään maalipinnan suojaamiseksi sahalta, kun vetokoukun johtosarjan liittimen lovea sahataan. Sahaa aukko merkintöjen mukaan. Huom! Varo vahingoittamasta spoilerin maalipintaa. Huom! J Sahaa niin, että korotettu reuna sisäpuolella loven yläpuolella jää jäljelle. Tasoita reunat hienolla viilalla ja poista teippi. 19 Kiinnitä puskurinkuori takaisin koriin. Kytke mahdollinen pysäköintitutkan liitin. Paina puskurinkuoren päätyjä niin että ne kiinnittyvät korin kiinnikkeisiin. Kiinnitä ruuvit takaisin pyöränkoteloihin, puskurinkuoren yläpuolelle ja alareunaan. IMG Sivu 11 / 11
