1 Rakennusohjeet Rakenna kaksoissäleveräjä ja veräjätolpat Kaunis kaksoisveräjä, joka on vieläpä helppo rakentaa. Eikös kuulostakin täydelliseltä? Työläin vaihe on asentaa tolpat, mutta sekään ei ole erityisen vaikeaa. Sää ja tuuli rasittavat veräjää erityisesti. Öljyä kaikki osat huolellisesti kyllästävällä pohjustusöljyllä. Ole erityisen huolellinen lautojen päissä. Maalaa veräjä pohjamaalilla ja sen jälkeen kahdesti mielellään ikkunamaalilla, joka tekee pinnasta kovan ja kestävän. Öljyäminen, pohjamaalaus ja maalaus on nopeinta tehdä ennen kokoamista. Aseta osat vierekkäin pukkitelineille ja maalaa useita osia kerrallaan. Maalaa viimeinen kerros, kun veräjä on koottu.

2 Seuraavien ohjeiden avulla onnistut: Vaihe 1 Kaiva veräjätolpille reiät, jotka ovat noin 200 mm jalustalaattoja syvemmät. Täytä reiät soralla jalustalaattojen asennuskorkeuteen. Tamppaa sora hyvin vankalla palkilla tai vastaavalla välineellä. Aseta pilarit paikalleen ja säädä ne tarkasti kohdalleen pituus- ja leveyssuunnassa. Pilariin kannattaa asettaa lankunpala mittariksi. Kiinnitä pilarit kivillä ja soralla ja valuta pilarien ympärille hieman karkeaa betonia. Täytä kuoppa lopuksi soralla ja maa-aineksella. Kastele, jotta täytemaa asettuu tiiviisti pilarin ympärille. Vaihe 2 Sahaa palkista (70 x 70 mm) kaksi 1600 mm:n pituista veräjätolppaa A. Kiinnitä tolpat pystysuoraan. Aseta tolppien alle pieni tilapäinen tukipala, jotta betonijalustan ja tolpan väliin jää rako. Poraa veräjätolppiin reiät ja kiinnitä ne pilarien tolpparautoihin läpivientipulteilla (10 x 100 mm), aluslevyillä ja muttereilla. Poista tukipalat. Vaihe 3 Sahaa kaksi 3080 mm:n mittaista vaakalautaa B. Jätä kummallekin puolelle 20 mm:n vara veräjätolpille ja kiinnitä vaakapalkit tolppien väliin saranoilla piirustuksen mukaisesti siten, että lautojen väliin jää 860 mm. Kiinnitä saranat kansiruuveilla (8 x 40 mm). Varmista vesivaa alla, että vaakalaudat ovat suorassa. Vaihe 4 Mittaa lautojen B tarkka välimatka ja sahaa kaksi pystylautaa C siihen mittaan. Kiinnitä pystylaudat C kahdella puuruuvilla (6 x 120 mm) kummastakin päästä ylä- ja alapuolelta. Jätä keskilautojen C väliin 20 mm:n rako. Aseta rungon alle tilapäistuki, jotta se ei notkahda keskeltä. Vaihe 5 Sahaa kaksi vinotukea D suunnilleen oikeaan pituuteen kiinnitä ne tilapäisesti ruuvipuristimilla vinosti runkoihin. Vinotuet kiinnitetään alapäästä saranapuolelle, jotta ne tukevat runkoa mahdollisimman tehokkaasti. Merkitse sahauskohdat, irrota tuet ja sahaa ne. Aseta vinotuet uudelleen paikalleen. Niiden pitää olla täsmälleen oikean mittaiset, ja niiden asettaminen paikalleen saa olla hieman hankalaa. Vinotuet kiinnitetään myöhemmin ruuveilla.

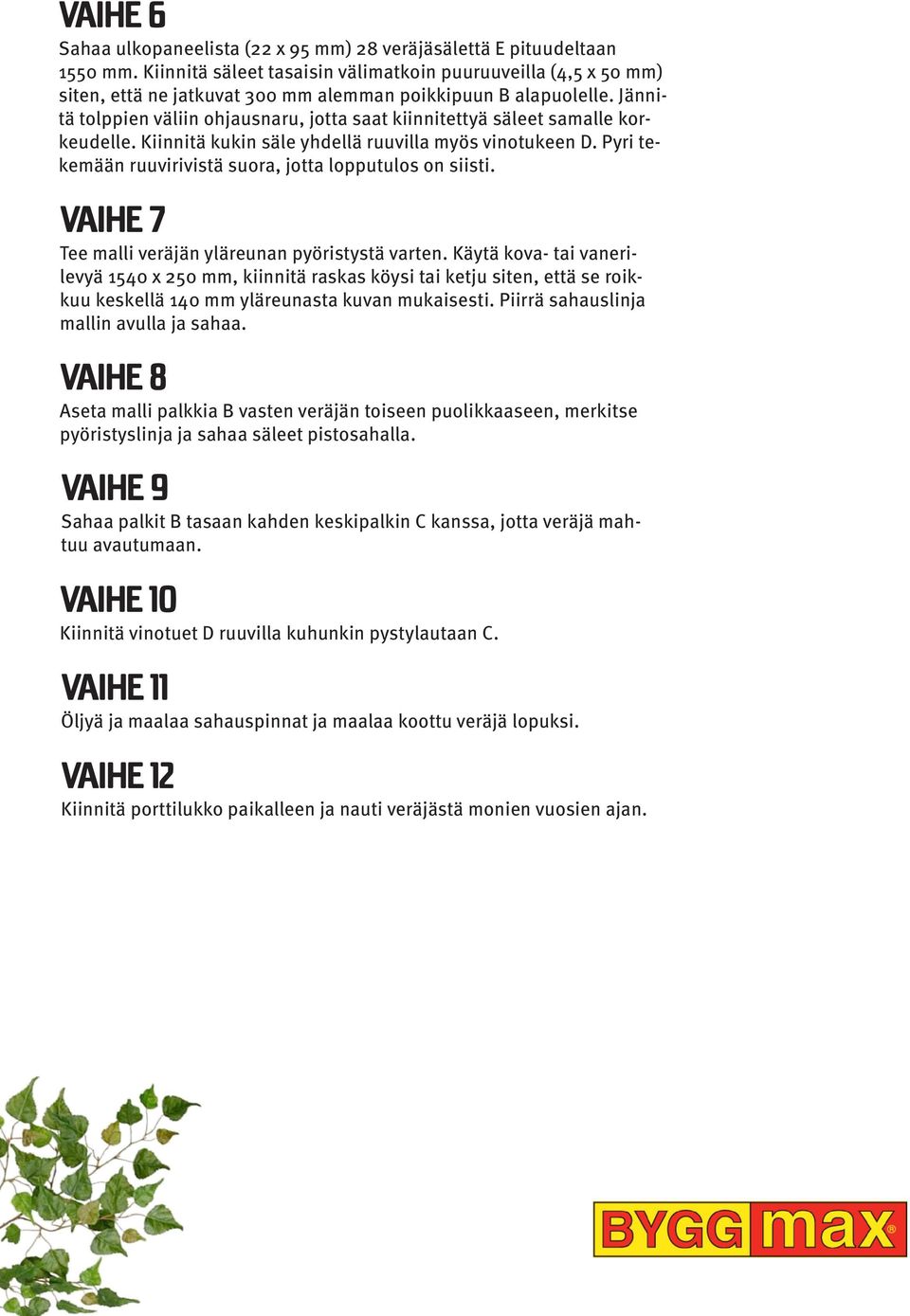

3 Vaihe 6 Sahaa ulkopaneelista (22 x 95 mm) 28 veräjäsälettä E pituudeltaan 1550 mm. Kiinnitä säleet tasaisin välimatkoin puuruuveilla (4,5 x 50 mm) siten, että ne jatkuvat 300 mm alemman poikkipuun B alapuolelle. Jännitä tolppien väliin ohjausnaru, jotta saat kiinnitettyä säleet samalle korkeudelle. Kiinnitä kukin säle yhdellä ruuvilla myös vinotukeen D. Pyri tekemään ruuvirivistä suora, jotta lopputulos on siisti. Vaihe 7 Tee malli veräjän yläreunan pyöristystä varten. Käytä kova- tai vanerilevyä 1540 x 250 mm, kiinnitä raskas köysi tai ketju siten, että se roikkuu keskellä 140 mm yläreunasta kuvan mukaisesti. Piirrä sahauslinja mallin avulla ja sahaa. Vaihe 8 Aseta malli palkkia B vasten veräjän toiseen puolikkaaseen, merkitse pyöristyslinja ja sahaa säleet pistosahalla. Vaihe 9 Sahaa palkit B tasaan kahden keskipalkin C kanssa, jotta veräjä mahtuu avautumaan. Vaihe 10 Kiinnitä vinotuet D ruuvilla kuhunkin pystylautaan C. Vaihe 11 Öljyä ja maalaa sahauspinnat ja maalaa koottu veräjä lopuksi. Vaihe 12 Kiinnitä porttilukko paikalleen ja nauti veräjästä monien vuosien ajan.

4 Piirustus Tältä osat näyttävät 100 E 1740 A C B B D A D C 150

5 Ostoslista Nämä tarvitset rakentamiseen Kokonaispuumäärään sisältyy 10 prosentin marginaali hävikille. Arvioi tarvittava kokonaispituus. Keskipuu 70x70 mm (yhteensä 3,5 jm) - 2 x 1600 mm (A) Lankku 45 x 70 mm (yhteensä 14,5 jm) - 2 x 3080 mm (B) - 4 x 860 mm (C) - 2 x 1700 mm (D) Ulkopaneeli 22 x 95 mm (yhteensä 48 jm) - 28 x 1550 mm (E) Ruostumaton puuruuvi - 20 kpl, 6 x 120 mm - 80 kpl, 4,5 x 50 mm Betonipilari, 2 kpl, 75 x 500 mm Pultti 10 x 100 mm, 8 kpl (sis. mutterit ja aluslevyt) Kulmasarana, 4 kpl, 500 mm Kansiruuvi, 16 kpl, 8 x 40 Porttilukko
