Asennusohje ANTTI M06 4W KUIVURIT YLÄSÄILIÖ (fi)

Koko: px
Aloita esitys sivulta:

Download "Asennusohje ANTTI M06 4W KUIVURIT YLÄSÄILIÖ (fi)"

Transkriptio

1 Asennusohje ANTTI M06 W KUIVURIT YLÄSÄILIÖ 009 (fi) ANTTI-TEOLLISUUS OY Koskentie 9 0 Kanunki, Kuusjoki Puh Fax

2

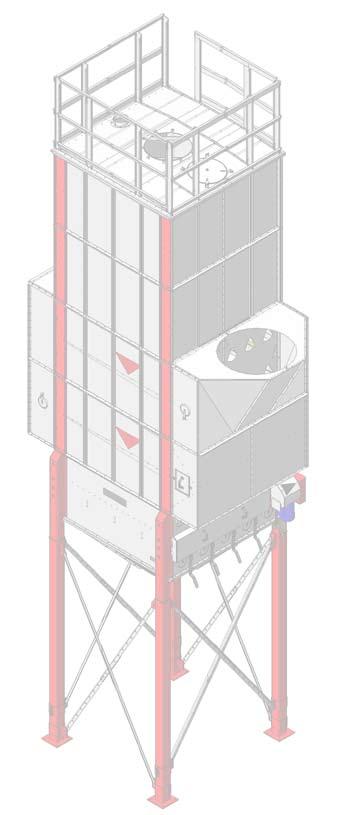

3 Yläsäiliö W koottuna (A7066) Ilmapäädyn puoli Ilmapäädyn puoli Yläsäiliö W koottuna (A7066)... Yläsäiliö, kokoonpano W (A7066, rakenne asti), varaosakuva... Yläsäiliö, kokoonpano W (A7066, rakenne alkaen), varaosakuva... 6 W yläsäiliön toimituspakkaukset (A709)... Yläsäiliön kokoonpano Antti-Teollisuus Oy

4 Yläsäiliö, kokoonpano W (A7066), varaosakuva Antti-Teollisuus Oy

5 Viite Osa no Nimitys 1 ja Kpl Piir.no Massa Ryhmä 1 A706 YLÄSÄILIÖ WM06 SIVULEVY A706-A A706 YLÄSÄILIÖ/ILMAPÄÄTY PÄÄTYLEVY A706-C A7060 YLÄSÄILIÖ WM06 VETOTANKO LYHYT A A706 YLÄSÄILIÖ WM06 PYSTYTUKI 1 A706-D KIERRETANKO ZN - M1X1000 MM A706 YLÄSÄILIÖ WM06 KANNATTIMEN JATKO A A7010 YLÄSÄILIÖ WM06 PYSTYTUKI PL 6 A7010-C. 000 A71060 YLÄSÄILIÖ WM06 JÄYKISTELAIPPA 6 A , A70 YLÄSÄILIÖ WM06 KIINN VETOT PITKÄ SINGLE A A707 YLÄSÄILIÖ WM06 KIINN VETOT PITKÄ DUAL A A70 KENNO WM06 TUKIJALKA S=6 A70-C RUUVI 6K ZN - X16 AM DIN MUTTERI ZN - M DIN RUUVI 6K ZN - 1X AM DIN MUTTERI ZN - M1 DIN RUUVI 6K ZN - 10X AM DIN MUTTERI ZN - M10 DIN SOLUKUMINAUHA X10 MAPA MUTTERI JATKO ZN M1X0 WURTH ALUSLAATTA ZN KORI - M DIN RUUVI 6K ZN - X AM DIN Antti-Teollisuus Oy

6 W yläsäiliön toimituspakkaukset (A709) W yläsäiliö muodostuu: 1 kpl pakkaus A709, yläsiliö W, kpl pakkaus A700 lisäpellit ja Lisäksi asennetaan tarvittaessa: (toimitus erillisinä osina kuivuritoimituksessa) kpl tukijalka A709, s = mm tai kpl tukijalka A70, s = 6 mm tai kpl tukijalka A70, järeä (jäykiste keskellä). Tukijalkojen asennus yläsäiliöön on riippuvainen säiliön sijoituskohdasta valmiissa kuivurissa. Taulukko tukijalkojen asentamisesta eri kerroksiin W kuivurissa Kerrokset lasketaan ylhäältä alaspäin A709 s = mm Kerros Tukijalka YLIN KERROS -. YLIN KERROS -. YLIN KERROS A709, s = mm. YLIN KERROS A709, s = mm A70 s = 6 mm. YLIN KERROS A70, s = 6 mm 6. YLIN KERROS A70, s = 6 mm 7. YLIN KERROS A70, jäykiste. YLIN KERROS A70, jäykiste 9. YLIN KERROS A70, jäykiste 10. YLIN KERROS A70, jäykiste 11. YLIN KERROS A70, jäykiste A70 1. YLIN KERROS A70, jäykiste 1. YLIN KERROS A70, jäykiste Antti-Teollisuus Oy

7 W yläsäiliöpakkaus A709 - ulkomitat 17 x 1 x 100 mm - massa 19 kg Viite Osa no Nimitys 1 ja Kpl Piir.no Massa Ryhmä 1 A706 YLÄSÄILIÖ WM06 SIVULEVY A706-A A706 YLÄSÄILIÖ/ILMAPÄÄTY PÄÄTYLEVY A706-C A7060 YLÄSÄILIÖ WM06 VETOTANKO LYHYT A A706 YLÄSÄILIÖ WM06 PYSTYTUKI 10 A706-D. 000 A7010 YLÄSÄILIÖ WM06 PYSTYTUKI PL A7010-C LAUTA L=100 X A701 YLÄSÄILIÖ WM06 W RUUVIPAK A701-B SOLUKUMINAUHA X10 MAPA KIERRETANKO ZN - M1X1000 MM A707 YLÄSÄILIÖ WM06 KIINN VETOT PITKÄ DUAL A A70 YLÄSÄILIÖ WM06 KIINN VETOT PITKÄ SINGLE A A71060 YLÄSÄILIÖ WM06 JÄYKISTELAIPPA A Antti-Teollisuus Oy

8 Lisäpeltipakkaus A700 - ulkomitat x 96 x 1160 mm - massa 61 kg Viite Osa no Nimitys 1 ja Kpl Piir.no Massa Ryhmä 1 A706 YLÄSÄILIÖ/ILMAPÄÄTY PÄÄTYLEVY A706-C A706 YLÄSÄILIÖ WM06 PYSTYTUKI A706-D. 000 A706 YLÄSÄILIÖ WM06 KANNATTIMEN JATKO 1 A A7010 YLÄSÄILIÖ WM06 PYSTYTUKI PL A7010-C LAUTA L=110 X A71060 YLÄSÄILIÖ WM06 JÄYKISTELAIPPA A A70 YLÄSÄILIÖ WM06 1W RUUVIPAK A70-A A7060 YLÄSÄILIÖ WM06 VETOTANKO LYHYT A KIERRETANKO ZN - M1X1000 MM. A SOLUKUMINAUHA X10 MAPA W yläsäiliö koottuna Antti-Teollisuus Oy

9 Yläsäiliön kokoonpano 1. 1a. 1 () () Päätylevyjen asennus säiliön sivulevyyn Vaiheiden numerot vastaavat yläsäiliön varaosakuvan viitenumeroita. Yläsäiliön kokoaminen on hyvä suorittaa suoralla tasolla. Silloin kootusta säiliöstä tulee varmasti suora. Kiinnitä tiivistenauhat kahden päätylevyn (osat ) toisen pään laippaan. Kiinnitä tiivisteet laippojen ruuvinreikärivien sisäpuolelle (ks. kuvaa 1a). 1 Siirrä sivulevy päätylevyjen laippoja vasten. Varo vaurioittamasta tiivistenauhoja sivulevyn asentamisen yhteydessä. 1, 1 Kiinnitä sivulevy ja päätylevyt ruuveilla ja muttereilla (M x 16, kpl / sivu). Asenna vain toiseksi ylin ja toiseksi alin ruuvi kumpaankin reikäriviin. Loput ruuvit asennetaan vasta yläsäiliön kokoonpanoa viimeisteltäessä. Viimeisteltäessä ratkaistaan tukijalkojen tarve ja tyyppi (katso ohjeen viimeinen sivu). Kiristä ruuvit vain kevyesti, jotta voit suorakulmaistaa säiliön. Antti-Teollisuus Oy

10 . a b. () d. () () 1 () c Päätylevyjen lisääminen toiseen säiliömoduuliin Vaiheiden numerot vastaavat yläsäiliön varaosakuvan viitenumeroita..1 Kiinnitä tiivistenauhat toisen moduulin päätylevyjen (osat ) laippoihin.. Kiinnitä tiivistenauhat erillisten päätylevyjen (osat ) laippoihin. Kiinnitä tiivisteet laippojen ruuvinreikärivien sisäpuolelle (ks. kuvaa a). Varo vaurioittamasta tiivistenauhoja asennustöiden yhteydessä. 7 Sijoita yläsäiliön pystytuet säiliömoduulin ja lisäpäätylevyjen väliin. Tarkista pystytukien asennussuunta kohtakuvasta. Asenna yläsäiliön ulkopuolelle jäävät pystytukien laipat kuvien osoittamaan suuntaan. Laippojen pitää olla kuvien b ja c mukaisesti ilmapäätyjen sadekattoa käytettäessä. Kohdista päätylaippojen ja pystytukien reiät. 1, 1 Kiinnitä säiliömoduuli ja lisäpäätylevyt pystytukineen. Suorita kiinnitys ruuveilla ja muttereilla (M x 16, 11 kpl / sauma). Kiristä ruuvit ensin vain kevyesti, jotta voit suorakulmaistaa säiliön. * Kokoa toinen samanlainen säiliömoduuli, kuin kohdissa 1 - esitetty. Asenna jäykistelaipat vasta säiliön kuivuriin asentamisen yhteydessä (kohtakuva d). Antti-Teollisuus Oy

11 . d. b. () 7 () 7 () () c. 1 1 a.. Säiliömoduulien yhdistäminen Vaiheiden numerot vastaavat yläsäiliön varaosakuvan viitenumeroita. Kiinnitä tiivistenauhat kummankin moduulin päätylevyjen (osa ) laippoihin. Kiinnitä tiivisteet laippojen ruuvinreikärivien sisäpuolelle (ks. kuvaa a). * Siirrä säiliömoduulit lähelle toisiaan. Varo vaurioittamasta tiivistenauhoja asennustöiden yhteydessä. 7 Sijoita yläsäiliön pystytuet säiliömoduulien väliin. Tarkista pystytukien asennussuunta kohtakuvasta. Asenna yläsäiliön ulkopuolelle jäävät pystytukien laipat kuvien osoittamaan suuntaan. Laippojen pitää olla kuvien b ja c mukaisesti ilmapäätyjen sadekattoa käytettäessä. Kohdista päätylaippojen ja pystytukien reiät. 1, 1 Kiinnitä säiliömoduulit pystytukineen ruuveilla ja muttereilla (M x 16, 11 kpl / sauma). Kiristä ruuvit ensin vain kevyesti, jotta voit suorakulmaistaa säiliön. * Tarkista säiliön suorakulmaisuus. Kiristä säiliön pystysaumojen ruuvit. Asenna jäykistelaipat vasta säiliön kuivuriin asentamisen yhteydessä (kohtakuva d). Antti-Teollisuus Oy

12 . 1. Lyhyiden vetotankojen asennus säiliön kulmiin Vaiheiden numerot vastaavat kennon varaosakuvan viitenumeroita. Asenna kaksi lyhyttä vetotankoa säiliön kulmaan. Asenna kaksi U-muotoista pystytukea säiliön ulkopuolelle, vetotankojen päiden kohdalle. Kohdista vetotankojen, sivu- ja päätylevyjen ja pystytukien reiät. 1, Kiinnitä vetotangot säiliön seinien läpi pystytukiin ruuveilla ja muttereilla (M 1 x ). Sijoita ruuvien kannat viljatilan puolelle. * Asenna lyhyet vetotangot säiliön muihin kulmiin samalla tavalla. Antti-Teollisuus Oy

13 a. 9 b. 1 c Pitkien vetotankojen kiinnikkeiden asennus Vaiheiden numerot vastaavat yläsäiliön varaosakuvan viitenumeroita. 10 Asenna neljä pitkän vetotangon kaksihaaraista kiinnikettä (dual) säiliön sivulevyjen Ø 1 reikiin. Tarkista kiinnikkeiden sijoitus pääkuvasta ja kohtakuvasta a. Asenna U-muotoiset pystytuet säiliön ulkopuolelle, vetotankojen kiinnikkeiden kohdalle. 1, Kiinnitä kaksihaaraiset kiinnikkeet ja pystytuet ruuvilla ja mutterilla (M 1 x ). Sijoita ruuvin kanta viljatilan puolelle. Katso kuvaa a. 9 Asenna kahdeksan pitkän vetotangon pienempää kiinnikettä (single) päätylevyjen pystytukiin. Tarkista kiinnikkeiden sijoitus pääkuvasta ja kohtakuvista b ja c. 1, 0, 1 Kiinnitä kiinnikkeet pystytukien pienempiin reikiin ruuveilla, korilaatoilla ja muttereilla (M x ). Asenna korilaatta ruuvin kantaa ja mutteria vasten. Katso kuvia b ja c. Antti-Teollisuus Oy

14 6. 6. Keskimmäisten vetotankojen asennus Vaiheiden numerot vastaavat yläsäiliön varaosakuvan viitenumeroita.,, Kokoa neljä kappaletta kuvan mukaisia kokoonpanoja. Kokoonpano koostuu kierretangosta (osa ), kahdesta lyhyestä vetotangosta (osat ) ja M 1-muttereista (osat, kpl). Jätä mutterit vähän matkan päähän vetotangoista. Antti-Teollisuus Oy

15 7. (6) (6) 6 19 (6) 6 (6) (6) 19 (6) Keskimmäisten vetotankojen asennus Vaiheiden numerot vastaavat yläsäiliön varaosakuvan viitenumeroita. (6), 6,, 19 Kokoa kuvan mukainen kokoonpano. Kokoonpano sisältää edellisen vaiheen kokoonpanot ( kpl kokoonpanoja, vaihe 6), kannattimen jatkon (osa 6), M 1-mutterit ( kpl osaa ) ja M 1 jatkomutterit ( kpl osaa 19) Pujota kierretangot kannattimen jatkon keskimmäisiin reikiin. Sijoita kierretankojen jatkos jatkomutterin keskikohdalle (katso kohtakuvaa). Kiristä kannattimen jatkon ja kierretankojen liitoksen mutterit. * Kokoa toinen samanlainen kokoonpano. Antti-Teollisuus Oy

16 .. Kohdassa 7 koottujen tangostojen asennus säiliön sisälle Vaiheiden numerot vastaavat yläsäiliön varaosakuvan viitenumeroita. Sijoita koottu yläsäiliö noin 100 mm korkeiden, esimerkiksi puutukien päälle. Säiliön kannattimen jatko ulottuu 0 mm säiliön alapinnan alapuolelle. * Sijoita kaksi samalaista kohdassa 7 koottua tangostoa säiliön sisälle. Suuntaa kannattimen jatkon pidempi pää alaspäin. Pujota kierretankojen päät keskimmäisten päätylevyjen Ø 1 reikiin. Asenna U-muotoiset pystytuet säiliön ulkopuolelle. Pujota pystytuet kierretankojen säiliöstä ulos tuleviin päihin. Keskitä kierretangot niin, että säiliön ulkopuolelle ulottuvat tangon päät ovat yhtä pitkät. Kiinnitä pystytuet säiliön ulkopuolella muttereilla (M 1). Antti-Teollisuus Oy

17 9. 9c a. 9d b. 9. Tangoston vetotankojen kiinnitys säiliön sisällä Vaiheiden numerot vastaavat yläsäiliön varaosakuvan viitenumeroita. 1, Kiinnitä vetotangot (osat ) säiliön sisäpuolella päätylevyjen saumassa oleviin pystytukiin. Kiinnitä tangot pystytukien Ø 1 reikiin. Sijoita tankojen päät säiliön yläreunassa kohtakuvien 9a ja 9c (säiliön keskellä) mukaan. Sijoita tankojen päät säiliön alareunassa kohtakuvien 9b ja 9d (säiliön keskellä) mukaan. Suorita kiinnitys ruuveilla ja muttereilla (M 1 x ). Pitkän vetotangon pienemmät kiinnikkeet (single, osat ) päätylevyjen pystytuissa kiinnittyvät samoilla ruuveilla. Kiristä molemmat ruuvit. * Kiristä kierretangoissa olevat M 1-mutterit säiliön sivulevyjä ja vetotankoja vasten. Suorita kiristäminen niin, etteivät säiliön päätylevyt tai vetotangot väänny. * Kiristä M 1-mutterit kannattimen jatkoa vasten. Antti-Teollisuus Oy

18 10. 10a A 10. Pitkien vetotankojen kiinnitys säiliön sisällä ja mahdollisten tukijalkojen asennus Vaiheiden numerot vastaavat yläsäiliön varaosakuvan viitenumeroita. Kierrä mutterit (M 1) kierretankojen (osat ) kumpaankin päähän. Kiinnitä mutterit niin pitkälle, että voit pujottaa kierretangon päät vetotangon kiinnikkeisiin (kuva 10a)., Pujota kierretangot kiinnikkeisiin, asenna niihin toiset mutterit ja kiristä kiinnikkeitä vasten. 11 Asenna tarvittaessa tukijalat yläsäiliön kumpaankin päätyyn. Katso tukijalan valintaohjetta kohdan W yläsäiliön toimituspakkaukset (A709) alussa. Kohdista päätylaipan, sivulevyn ja tukijalan reiät. 1, 1 Kiinnitä sivulevy, päätylevyt ja tukijalat ruuveilla ja muttereilla (M x 16, 9 kpl / sivu). Kaksi ruuveista on asennettu jo yläsäiliön kokoonpanon yhteydessä. Kiristä ruuvit vain kevyesti, jotta voit suorakulmaistaa säiliön. 1, 1 Kiinnitä tukijalat sivulevyn laippoihin ruuveilla ja muttereilla (M x 16, 11 kpl / sivu). Jos kuivuriin tulee ylös asti menevät ilmakanavat, älä asenna näitä ruuveja (A kuvassa) vielä. * Tarkista yläsäiliön saumat ja suorakulmaisuus. Kiristä kaikki ruuvit. Antti-Teollisuus Oy
