JUSSI-parviportaiden kokoamisohjeet

Koko: px
Aloita esitys sivulta:

Download "JUSSI-parviportaiden kokoamisohjeet"

Transkriptio

1 MSJ-WOOD OY JUSSI-parviportaiden kokoamisohjeet Kokoamisohjeet suorille parviportaille MSJ-Wood

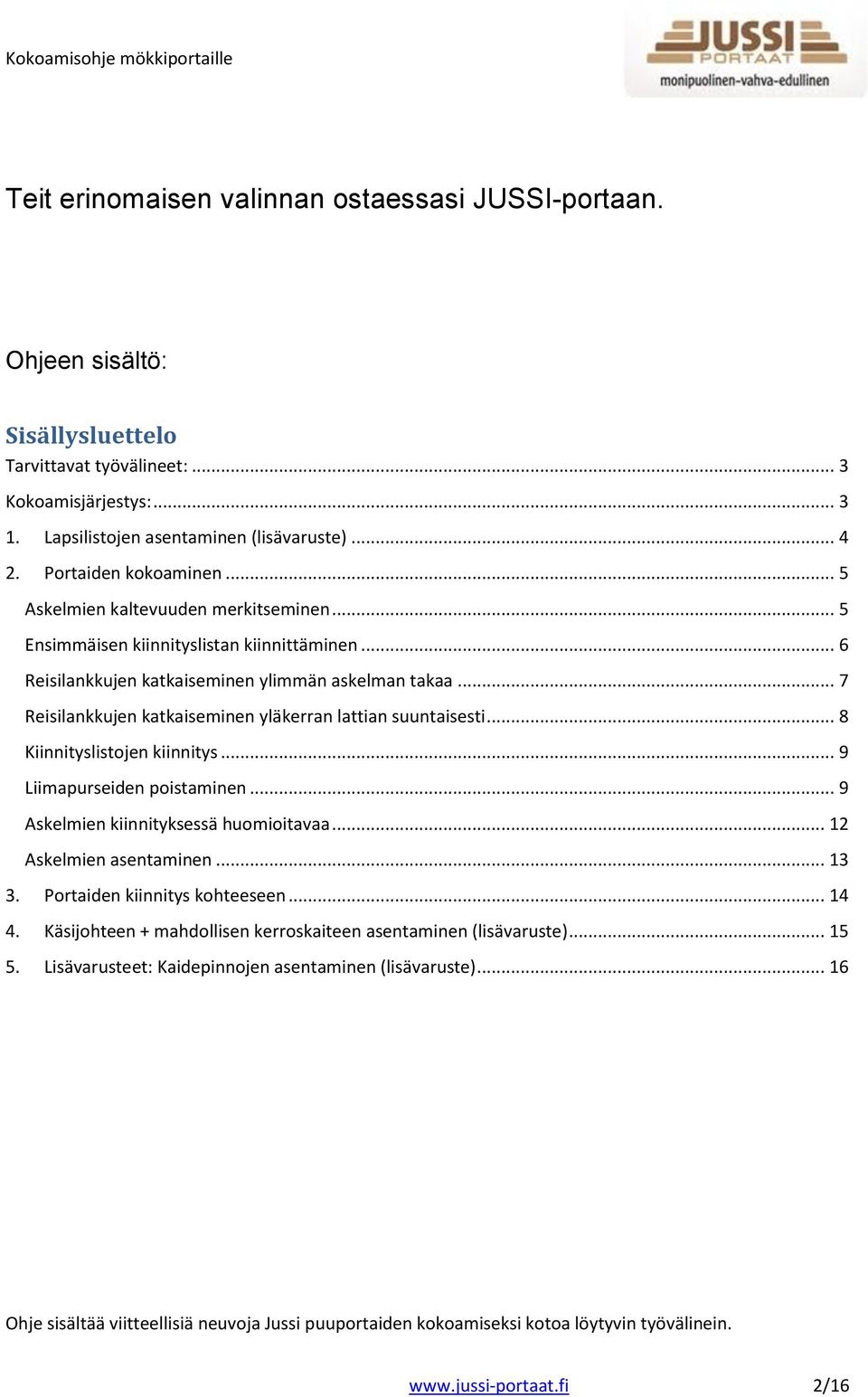

2 Teit erinomaisen valinnan ostaessasi JUSSI-portaan. Ohjeen sisältö: Sisällysluettelo Tarvittavat työvälineet:... 3 Kokoamisjärjestys: Lapsilistojen asentaminen (lisävaruste) Portaiden kokoaminen... 5 Askelmien kaltevuuden merkitseminen... 5 Ensimmäisen kiinnityslistan kiinnittäminen... 6 Reisilankkujen katkaiseminen ylimmän askelman takaa... 7 Reisilankkujen katkaiseminen yläkerran lattian suuntaisesti... 8 Kiinnityslistojen kiinnitys... 9 Liimapurseiden poistaminen... 9 Askelmien kiinnityksessä huomioitavaa Askelmien asentaminen Portaiden kiinnitys kohteeseen Käsijohteen + mahdollisen kerroskaiteen asentaminen (lisävaruste) Lisävarusteet: Kaidepinnojen asentaminen (lisävaruste) Ohje sisältää viitteellisiä neuvoja Jussi puuportaiden kokoamiseksi kotoa löytyvin työvälinein. 2/16

3 Tarvittavat työvälineet: Portaat toimitetaan yleensä osina ja ne ovat koottavissa muotoonsa kotoa löytyvin työkaluin: 1. Ruuvimeisseli 2. Kumivasara tai kirvesmiehen vasarakin käy jos käyttää lyöntipalikkaa välissä 3. Saha. Käsisaha tai jiirisirkkeli 4. Porakone, 11 mm:n, 6 mm:n porat 5. Vesivaaka 6. Kynä 7. Rullamitta 8. Suorakulma 9. Aaltopahvia ympäristön ja portaiden suojaukseen asennuksen aikana Kokoamisjärjestys: Portaiden kokoaminen suoritetaan seuraavassa järjestyksessä: 1. Lapsilistojen asentaminen (lisävaruste) 2. Portaiden kokoaminen 3. Portaiden kiinnitys kohteeseen 4. Käsijohteen + mahdollisen kerroskaiteen asentaminen (lisävaruste) 5. Kaidepinnojen asentaminen (lisävaruste) 3/16

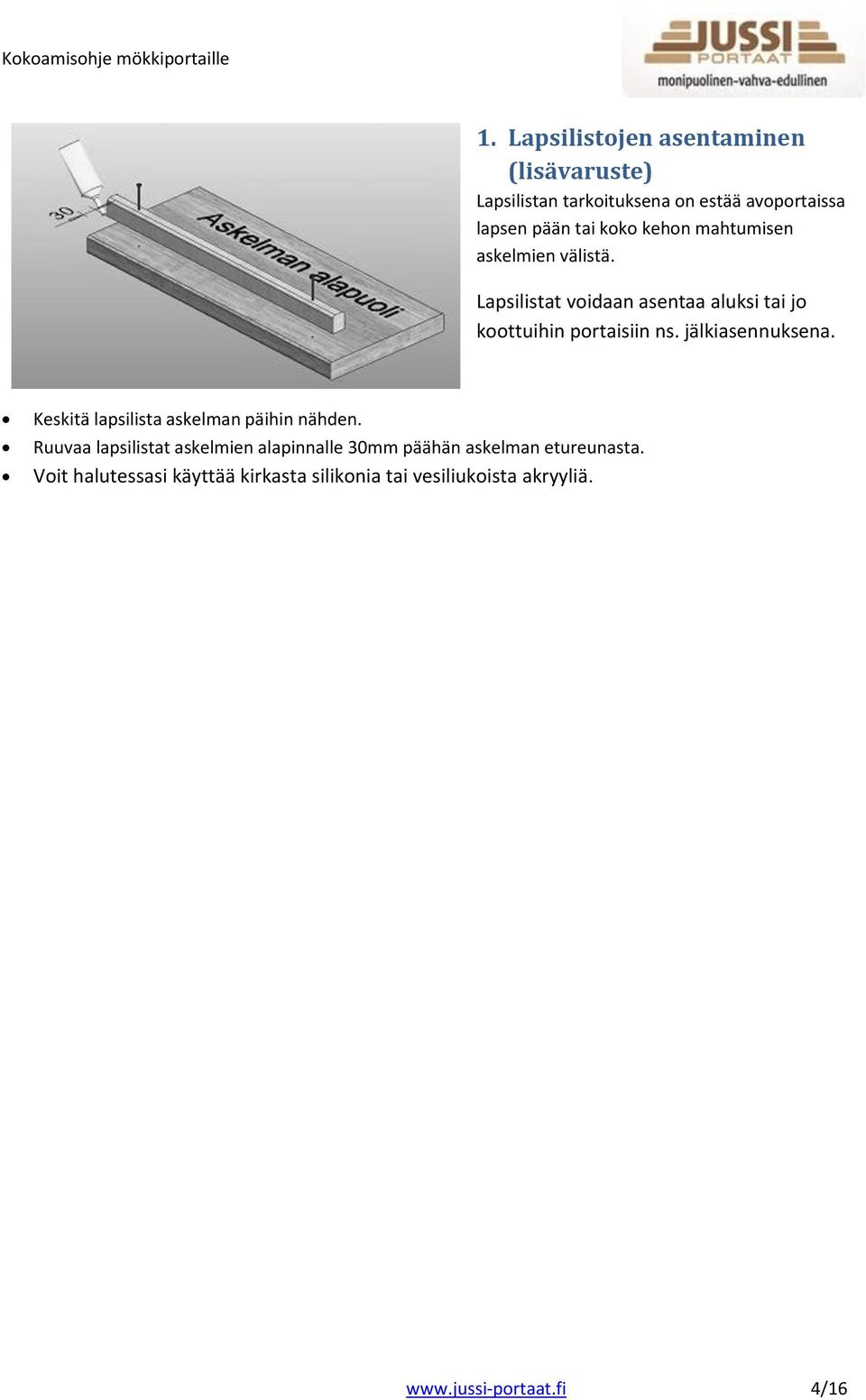

4 1. Lapsilistojen asentaminen (lisävaruste) Lapsilistan tarkoituksena on estää avoportaissa lapsen pään tai koko kehon mahtumisen askelmien välistä. Lapsilistat voidaan asentaa aluksi tai jo koottuihin portaisiin ns. jälkiasennuksena. Keskitä lapsilista askelman päihin nähden. Ruuvaa lapsilistat askelmien alapinnalle 30mm päähän askelman etureunasta. Voit halutessasi käyttää kirkasta silikonia tai vesiliukoista akryyliä. 4/16

5 2. Portaiden kokoaminen Askelmien kaltevuuden merkitseminen Avaa pakkaus, nosta toinen reisilankku kohteeseen ja hae sillä portaalle sopiva kaltevuus Huomioi ylimmän askelman nousu joka olisi suotavaa saada yhtä suureksi kuin muut nousut (etäisyys kiinnityslistasta yläkerran lattian yläpintaan n mm). - HUOMIOI ETTÄ YLIMMÄN ASKELMAN TAKAREUNA ON KAIKISSA TAPAUKSISSA NOJATTAVA PORRASAUKON RAKENTEISSA OLEVAA PYSTYSUORAA PINTAA VASTEN! - YLINTÄ ASKELMAA EI MISSÄÄN TAPAUKSESSA SAA KAVENTAA ASENNUSVAIHEESSA VAAN REISILANKUT ON AINA KATKAISTAVA YLIMMÄN, TÄYSIMITTAISEN ASKELMAN TAKAA! - TARVITTAESSA KALTEVUUDEN HIENOSÄÄTÖ ON SUORITETTAVA PORRASAUKON MITOITUSTA MUUTTAMALLA! Portaiden alapäässä tulee asennuksen jälkeen olla vapaata tilaa yleisten suositusten mukaisesti vähintään 500mm. Asennuksen tässä vaiheessa vapaata tilaa tulee olla min 350mm (500mm-150mm=350mm). Kun reisilankku on mielestäsi oikeassa kulmassa, merkitse kynällä yksi askelman kiinnityslista vaakatasoon (0 ). Käytä apuna vesivaakaa. min. 350mm 5/16

6 Ensimmäisen kiinnityslistan kiinnittäminen Liimaa ja ruuvaa ensimmäinen kiinnityslista reisilankkuun tarkalleen kynällä tehdyn merkinnän mukaiseen kulmaan. Pyyhi ylimääräinen liima pois tarkasti. Käytä lakattuun portaaseen liimana esim. ms-polymeerimassaa, uretaanilakkaa tai vastaavaa liimaa joka on tarkoitettu puun liimaamiseen lakattuun pintaan. Puuvalmiin portaan kokoamisessa voidaan käyttää normaalia pvac puuliimaa. Liimaa! Kaltevuusmerkintä 6/16

7 Reisilankkujen katkaiseminen ylimmän askelman takaa Yleisimmin porras nojaa pystysuoraa pintaa vasten. Normaalitapauksissa reisilankut katkaistaan sekä ylimmän askelman takaa että yläkerran lattian suuntaisesti. Piirrä reisilankun yläpään katkaisukohdat askelman kiinnityslistan taakse alla olevan kuvan mukaisesti. Käytä apuna suorakulmaa. Katkaise molemmat reisilankut merkinnän mukaisesti ellei asennuskohde vaadi normaalista poikkeavia työstöjä. Merkitse katkaisukohta ylimmän askelman takaa suorakulmaa apuna käyttäen ja katkaise molemmat reisilankut. 7/16

8 Reisilankkujen katkaiseminen yläkerran lattian suuntaisesti Aseta toinen reisilankku väliaikaisesti paikalleen ja merkitse reisilankun katkaisukohta yläkerran lattian suuntaisesti. Käytä apuna esim. vesivaakaa. Huomioithan että asennuksen jälkeen ylimmän askelman nousu olisi hyvä olla mm. Katkaise molemmat reisilankut tekemäsi merkinnän mukaisesti. Vesivaaka Aseta reisilankku väliaikaisesti kohteeseen min. 500mm Merkitse reisilankun katkaisukohta 8/16

9 Kiinnityslistojen kiinnitys Kiinnitä kaikki kiinnityslistat ensimmäisenä kiinnittämäsi kiinnityslistan mukaiseen kulmaan. - Asteviivaimen tai omatekoisen sabluunan avulla saat kaikki kiinnityslistat samaan asentoon. Huomioi että vastakkaisen reisilankun listat kiinnitetään peilikuvana. - On erittäin tärkeää että vastakkaiset listat ovat samansuuntaisia. Irrota yhdellä ruuvilla esikiinnitetyt listat reisilankuista, sivele liima ja kiinnitä ruuvit asteviivaimen avulla oikeaan asentoon. Muista pyyhkiä pursunut liima pois. Käytä apuna omatekoista sabluunaa tai asteviivainta Liimapurseiden poistaminen HUOMIO: Pyyhi ylimääräinen liima huolellisesti pois kostealla rievulla. Askelman liitos on tiukka, kuivuneet liimapurseet vaikeuttavat askelmien asennusta. Huolehdi kaikkien listojen asennuksessa ettei listoihin eikä reisilankkuun jää liimapurseita. 9/16

10 Poista liimapurseet aina huolellisesti! 10/16

11 Askelmien asennuksen valmistelu Aseta reisilankut rinnakkain siten että kiinnityslistat ovat vastakkain ja reisilankkujen etureunat ovat ylöspäin. Laita reisilankkujen väliin 2 tai 3 askelmaa että reisilankut pysyvät samansuuntaisina ja että vastakkaiset kiinnityslistat ovat tarkasti kohdakkain askelmien asennuksen ajan. Käytä apuna esim. pientä kuormansidontaliinaa. Aseta reisilankkujenväliin irtoaskelmia kohdistuksen helpottamiseksi Sido reisilankut yhteen asennuksen ajaksi esim. kuormansidontaliinan avulla 11/16

12 Askelmien kiinnityksessä huomioitavaa Laita liimaa vain kiinnityslistoihin älä askelmien päädyissä oleviin uriin. Huomioi että askelmien päädyissä olevat kiilaurat eivät ole keskellä. Varmista että askelmat tulevat oikeinpäin: paksumpi reuna ylöspäin. Paksumpi reuna ylöspäin Liimaa 12/16

13 Askelmien asentaminen Asenna alin askelma ensin. Aloita asennus levittämällä ohut kerros liimaa alimman askelman kiinnityslistoihin. Lyö askelma paikalleen käyttäen apuna suojakapulaa ja riittävän painavaa vasaraa. On tärkeää että askelma menee paikalleen suorassa. Varo ettei kiinnityslista murra askelman etureunaa Varo ettei askelma mene liian syvälle: Kun askelman takareuna ja kiinnityslistan takareuna ovat samalla tasalla, niin syvyys on oikea. Lyö varovasti lopussa ja varo ettei kiinnityslista murra askelman etureunaa. Alareunat tasan! Asenna viides askelma seuraavaksi. Kahden askelmanjälkeen on syytä antaa liimojen kuivua ennen asennuksen jatkamista (n.10-15min). Asenna loput askelmat samalla tavalla. 13/16

14 3. Portaiden kiinnitys kohteeseen Kiinnitä portaat paikalleen kohteeseen sopivalla kiinnitystavalla. Lisää mahdolliset lisävarusteet, tee viimeistely ja pintakäsittely. min. 500mm 14/16

15 4. Käsijohteen + mahdollisen kerroskaiteen asentaminen (lisävaruste) Pilarin ja käsijohteen liitos Mitoita pilareihin 2 kpl kiinnitysreiän paikkaa käsijohteen päiden kohdalle. Huomioi mahdollisen kerroskaiteen korkeus yläpäässä min. 90cm Yleisimmin Jussi-portaassa käytetty kerroskaiteen yläpinnan korkeus on 93cm yläkerran lattiapinnasta mitattuna Piirrä yläpään kiinnityskohta ensin niin, että käsijohteen ja kerroskaiteen yläreunat tulevat samalle tasalle. Mitoita alapään kiinnityskohta yläpään korkeuden mukaan niin, että käsijohde on samassa linjassa reisilankun kanssa. Poraa 11 mm:n oksaporalla noin 25mm syvät ruuvinreiät. Poraa samoihin reikiin 6 mm:n terällä pilareista läpi Kiinnitä käsijohde 50 mm:n ruuveilla Aseta puiset suojahatut reikien peitoksi. Kerroskaiteen ja käsijohteen liitoskohta molemmilta puolilta. Piirrä yläpään kiinnityskohta ensin niin, että käsijohteen ja kerroskaiteen yläreunat tulevat samalle tasalle. Vastakkaisen käsijohteen asennuskorkeus kannattaa ennen kiinnitystä tarkistaa vesivaakaa apuna käyttäen. Huomioi kerroskaiteen kiinnityskohtaa sivusuunnassa mitoittaessa kaidepinnojen asennustapa: kaidepinnan alapää voidaan kiinnittää joko porrasaukon yläreunaan tai asennuslistan avulla yläkerran lattian pinnan tasoon. Pinnan asema muuttuu sivusuunnassa alapään kiinnitystavan mukaan, joka täytyy ottaa huomioon tässä vaiheessa. 15/16

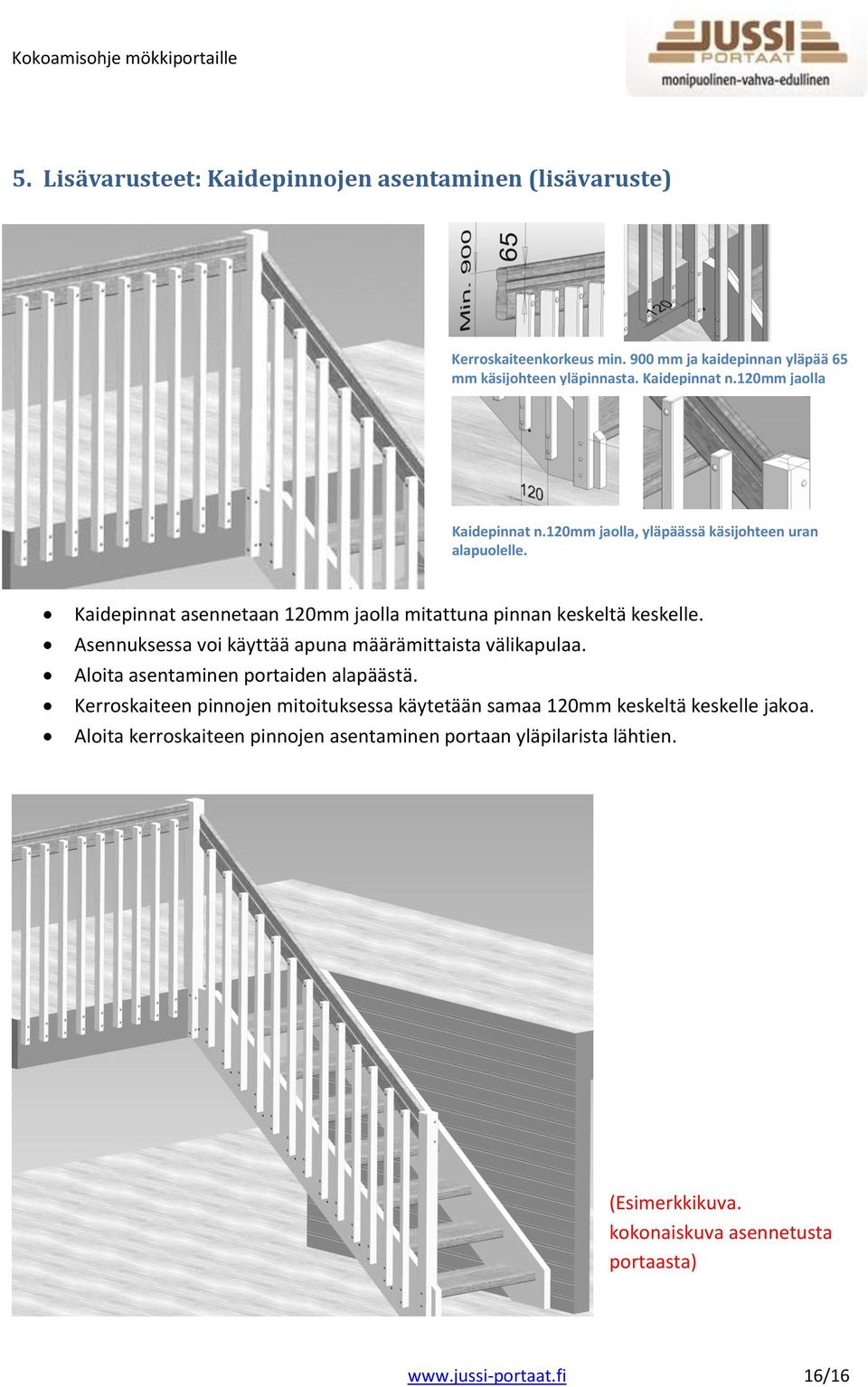

16 5. Lisävarusteet: Kaidepinnojen asentaminen (lisävaruste) Kerroskaiteenkorkeus min. 900 mm ja kaidepinnan yläpää 65 mm käsijohteen yläpinnasta. Kaidepinnat n.120mm jaolla Kaidepinnat n.120mm jaolla, yläpäässä käsijohteen uran alapuolelle. Kaidepinnat asennetaan 120mm jaolla mitattuna pinnan keskeltä keskelle. Asennuksessa voi käyttää apuna määrämittaista välikapulaa. Aloita asentaminen portaiden alapäästä. Kerroskaiteen pinnojen mitoituksessa käytetään samaa 120mm keskeltä keskelle jakoa. Aloita kerroskaiteen pinnojen asentaminen portaan yläpilarista lähtien. (Esimerkkikuva. kokonaiskuva asennetusta portaasta) 16/16
