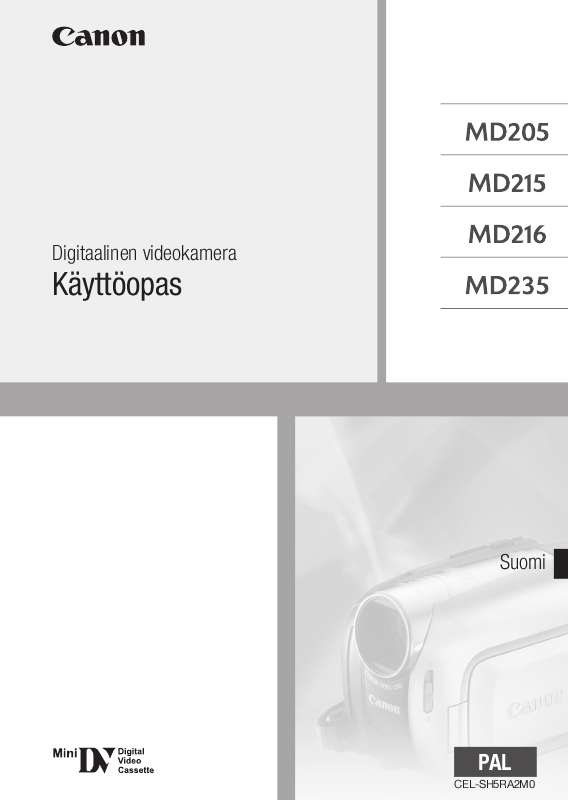

Käyttöoppaasi. CANON MD205

Transkriptio

1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

2 Käsikirjan tiivistelmä Jos tällaisia oireita ilmenee, puhdista kuvapäät Canon DVM-CL Digital Video Head Cleaning Cassette* -puhdistuskasetilla tai alan liikkeissä myytävällä kuivapuhdistuskasetilla. Jos oireet jatkuvat pian puhdistuksen jälkeen, videokasetti voi olla viallinen. Lopeta tällöin sen käyttö. * Saatavuus vaihtelee alueittain. Kuva 1 Kuva 2 Kuvapäät voivat likaantua seuraavista syistä: Videokameraa käytetään kosteissa tai kuumissa paikoissa. Videokamerassa käytetään vaurioituneita tai likaisia nauhoja. Videokameraa käytetään pölyisessä paikassa. Kuvapäitä käytetään pitkään puhdistamatta niitä välillä. HUOMIOITAVAA Puhdista kuvapäät ja tee koetallennus ennen tärkeiden tallenteiden kuvaamista. Suosittelemme myös, että kuvapäät puhdistetaan käytön jälkeen ennen videokameran pitkäaikaista säilyttämistä. Älä käytä märkäpuhdistuskasetteja, sillä ne voivat vaurioittaa videokameraa. Likaisilla kuvapäillä tallennetut videonauhat eivät välttämättä toistu asianmukaisesti kuvapäiden puhdistamisen jälkeenkään. 2 Tärkeitä käyttöohjeita VAROITUS! SÄHKÖISKUVAARAN VUOKSI ÄLÄ IRROTA ETU- TAI TAKAKANTTA. KAMERAN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVAKSI TARKOITETTUJA OSIA. OTA TARVITTAESSA YHTEYS CANON- HUOLTOON. VAROITUS! SÄHKÖISKU- JA PALOVAARAN VUOKSI KAMERAA EI SAA KÄYTTÄÄ SATEESSA TAI KOSTEISSA OLOISSA. HUOMIO: SÄHKÖISKUVAARAN JA TOIMINTAHÄIRIÖIDEN VÄLTTÄMISEKSI KÄYTÄ AINOASTAAN VALMISTAJAN SUOSITTELEMIA LISÄVARUSTEITA. HUOMIO: IRROTA VIRTAJOHTO PISTORASIASTA, KUN KAMERA EI OLE KÄYTÖSSÄ. Virta katkaistaan irrottamalla verkkopistoke. Verkkopistokkeen on oltava hyvin käsillä, jotta se voidaan irrottaa nopeasti hätätapauksessa. Kun käytät verkkolaitetta, älä kiedo sitä kankaan sisään tai peitä sitä äläkä aseta sitä ahtaaseen tilaan, sillä verkkolaite saattaa ylikuumentua. Ylikuumentuminen saattaa vaurioittaa muovikoteloa ja aiheuttaa sähköiskun ja tulipalon vaaran. CA-590E-arvokilpi on laitteen pohjassa. Muun kuin CA-590E-verkkolaitteen käyttäminen voi vahingoittaa videokameraa. Vain Euroopan unioni (ja Euroopan talousalue). Tämä tunnus osoittaa, että sähkö- ja elektroniikkalaiteromua koskeva direktiivi (WEEE-direktiivi, 2002/ 96/EY) sekä kansallinen lainsäädäntö kieltävät tuotteen hävittämisen talousjätteen mukana. Kun uusi vastaava tuote hankitaan, tuote on vietävä asianmukaiseen keräyspisteeseen, esimerkiksi koneliikkeeseen tai viralliseen sähkö- ja elektroniikkalaiteromun keräyspisteeseen. Sähkö- ja elektroniikkalaiteromun virheellinen käsittely voi vahingoittaa ympäristöä ja ihmisten terveyttä, koska laitteet saattavat sisältää ympäristölle ja terveydelle haitallisia aineita. Lisäksi tuotteen asianmukainen hävittäminen säästää luonnonvaroja. Lisätietoja sähkö- ja elektroniikkalaiteromun keräyspisteistä saat kaupunkien ja kuntien tiedotuksesta, jätehuoltoviranomaisilta, sähkö- ja elektroniikkalaiteromun kierrätysjärjestelmän ylläpitäjältä ja jätehuoltoyhtiöltä. Lisätietoja sähkö- ja elektroniikkalaiteromun palauttamisesta ja kierrätyksestä voit lukea osoitteesta (Euroopan talousalue: Norja, Islanti ja Liechtenstein) FI 3 Sisällysluettelo Johdanto 8 Tämä käyttöohje Videokameran toiminnot Mukana toimitettavat varusteet Videokameran osat Näytöt Valmistelut Alkutoimet Akun lataaminen Muistipariston asentaminen Kauko-ohjaimen (vain valmisteleminen Toimintatilat Ohjain ja ohjaimen opas Valikkojen käyttäminen ) ja lisävarusteiden Videokameran perustoiminnot Ensimmäiset käyttöasetukset Kielen vaihtaminen Aikavyöhykkeen muuttaminen Päiväyksen ja ajan asettaminen Tallennuksen valmisteleminen Objektiivin suojuksen avaaminen ja nestekidenäytön säätäminen Nauhan asettaminen ja poistaminen 4 Sisällysluettelo Videokuvaus Perustallennus Video-otosten tallentaminen Zoomaaminen: optinen, edistynyt ja digitaalinen zoomaus Pikakäynnistystoiminto Viimeksi tallennetun otoksen tarkasteleminen Perustoisto Video-otoksen toistaminen Merkittyyn kohtaan palaaminen Tallennuspäiväyksen alun paikantaminen Viimeisen tallennetun otoksen lopun paikantaminen Näytöt (tietokoodi) Lisätoiminto : Erikoiskuvausohjelmat : Mukautettu kuvaus: valotusajan muuttaminen Nestekidenäytön videovalo Itselaukaisin Äänitallennustila Äänitoistotilat Käsintarkennus Valotuksen käsinsäätö Valkotasapaino Kuvatehosteet Digitaaliset tehosteet FI 5 Ulkoiset liitännät Liittäminen televisioon tai videonauhuriin Liitäntäkaaviot Toistaminen televisiossa Tallenteiden kopioiminen ulkoisella videonauhurilla Jälkiäänitys Liittäminen tietokoneeseen PC-liitäntäkaaviot Videotallenteiden siirtäminen 6 Sisällysluettelo Lisätietoja Liite: Valikkovaihtoehtojen luettelot FUNC./Toiminto- valikko Asetusvalikot Kameran asetukset (edistynyt zoom, kuvanvakain jne.) Videonauhurin asetukset (tallennustila, TV-tyyppi jne.) Äänen asetukset (äänitila, tuulisuoja jne.) Näytön asetukset (nestekidenäytön kirkkaus, kieli jne.) Järjestelmän asetukset (äänimerkki, virransäästö jne.) DATE/TIME SETUP-Päivä-/aika-asetukset Ongelmia? Vianmääritys Virheilmoitukset (aakkosjärjestyksessä) Varotoimet Käsittelyn varotoimet Huolto/muuta Videokameran käyttäminen ulkomailla Yleistä Järjestelmäkaavio (varustus vaihtelee alueittain) Lisävarusteet Tekniset tiedot Hakemisto FI 7 Johdanto Tämä käyttöohje Kiitos, että valitsit Canon MD235/MD216/MD215/MD205 -videokameran.

3 Lue tämä käyttöohje huolellisesti ennen videokameran käyttämistä ja säilytä ohje vastaisen varalle. Jos videokamera ei toimi asianmukaisesti, katso ohjeita Vianmääritys-luvusta ( 59). Käyttöohjeessa käytetyt merkinnät TÄRKEÄÄ: Videokameran käyttöön liittyvät varotoimet. HUOMIOITAVAA: Lisätietoja videokameran käytöstä. TARKISTETTAVAA Kuvatun toiminnon käyttämiseen liittyviä rajoituksia tai edellytyksiä. : Viittaus sivunumeroon. : Teksti koskee vain kuvakkeen mukaista mallia/malleja. "Näyttö" viittaa nestekidenäyttöön ja etsimen ruutuun. Käyttöohjeen valokuvat ovat stillkameralla otettuja simuloituja kuvia. Huomaa, että jollei muuta mainita, tämän käyttöohjeen kuvat esittävät -mallia. Käytettävät painikkeet ja kytkimet Hakasulkeet [ ] ja isot kirjaimet viittaavat näytössä näkyviin valikkokohtiin. Käyttöohjeen taulukoissa oletusasetus näytetään lihavoituna. Esimerkiksi [ON/PÄÄLLÄ], [OFF/POIS]. Muiden painikkeiden ja kytkinten kuin ohjaimen nimi on merkitty "painikekehyksellä". Esimerkiksi FUNC.. 8 Videokameran toiminnot Mukana toimitettavat varusteet CA-590E-verkkolaite (sis. virtajohdon) BP-2L5-akku Litiumnappiparisto (CR1616) STV-250Nstereovideokaapeli sis. ( ferriittisydämen) WL-D85kauko-ohjain Kauko-ohjaimen litiumnappiparisto (CR2025) FI 9 Johdanto Videokameran osat Kuva vasemmalta sivulta Objektiivin suojuksen kytkin ( ( auki, kiinni) DV-liitäntä ( 47, 51) MIC-mikrofoniliitäntä ( 39) AV-liitäntä ( 47) CHARGE-ilmaisin ( 15) Kaiutin Tilakytkin ( 27) Täysautomaattitila Kuvausohjelmat Käsikahvan hihna ( 18) Hihnan kiinnike ( 71) Lukituspainike -kytkin ( 19) Stereomikrofoni 26) Kuva oikealta sivulta Muiden painikkeiden ja kytkinten kuin ohjaimen nimi on merkitty "painikekehyksellä" (esimerkiksi FUNC. ). Kuva edestä 10 Kuva takaa Kuva päältä Ohjain ( 19) FUNC.-painike ( 20, 53) D.EFFECTS-painike ( 44) Kauko-ohjaintunnistin ( 18) Etsin ( 28) Dioptrian säädin ( 28) QUICK START -painike ( 30) Start/stop-painike ( 26) DC IN -liitäntä ( 15) Muistiparistotila ( 17) Sarjanumero/ Akkukotelo ( 15) LCD-näyttö ( 23) Kasettitila ( 25) Kasettitilan kansi( 25) Zoomin säädin ( 28) OPEN/EJECT -kytkin ( 25) Jalustan kiinnitys( 18) BATT. (akun vapautus) -kytkin ( 15) Muiden painikkeiden ja kytkinten kuin ohjaimen nimi on merkitty "painikekehyksellä" (esimerkiksi FUNC. ). FI Kuva alta 11 Johdanto WL-D85-kauko-ohjain START/ STOP PHOTO ZOOM CARD DATE SEARCH REW PLAY FF STOP PAUSE SLOW ZERO SET AUDIO DUB. MEMORY TV SCREEN WIRELESS CONTROLLER WL-D85 Start/stop-painike ( 26) CARD /+ buttons* DATE SEARCH / -painikkeet ( 33) REW -painike ( 31) -painike ( 31) PAUSE -painike ( 31) SLOW -painike ( 31) AUDIO DUB. -painike ( 49) ZERO SET MEMORY -painike ( 33) PHOTO -painike* Zoomauspainikkeet ( 28) PLAY -painike ( 31) FF -painike ( 31) STOP -painike ( 31) -painike ( 31) -painike ( 31) TV SCREEN -painike ( 57) * Tällä mallilla ei voi tallentaa tai toistaa stillkuvia. Älkää huomioiko näitä painikkeita. 12 Näytöt Video-otosten tallentaminen Zoomaus ( 28), valotus ( Kuvausohjelma ( 35) Valkotasapaino ( 42) Kuvatehoste ( 43) Nestekidenäytön videovalo ( 38) Digitaaliset tehosteet ( 44) Kosteusvaroitus ( 66) Valotusaika ( 37) Itselaukaisin ( 38) Valotuksen säätö ( 42) Käsintarkennus ( 41) Kuvanvakain ( 54) Tallennustila ( 55) Nauhatoiminto ( 14) Aikakoodi (tunnit : minuutit : sekunnit) Nauhaa jäljellä ( 14) Akun varaustila ( 14) Tuulisuoja pois käytöstä ( 56) Äänen tallennustila ( 39) Kauko-ohjaintunnistin pois käytöstä ( 57) Muistiparistovaroitus ( 17) Vaakatason osoitin ( 57) Tallennuksen muistutin ( 14) Käyttötila ( 19) Äänen toistotila ( 40) Kaiuttimen äänenvoimakkuus ( 32) Hakutoiminnon näyttö END SEARCH( 34)/ DATE SEARCH( 33) Toistoaika (tunnit : minuutit : sekunnit : ruudut) Ohjaimen opas ( 19) Tietokoodi ( 34) 42) Video-otosten toistaminen FI 13 Johdanto Nauhatoiminto Akun varaustila Huomaa, että joitakin toisto- ja hakutiloja voidaan käyttää vain kauko-ohjaimella, joka ei ole vakiovarusteena kaikissa malleissa. Tallennus, Tallennuksen taukotila, Pysäytä, Poista kasetti, Kelaus eteenpäin, Kelaus taaksepäin, Toisto, Toiston taukotila, Taaksepäin toiston taukotila, x1 Toisto (normaalinopeus), x1 Toiston sähkölaitteita, joiden käyttöä ei ole erikseen suositeltu tämän videokameran yhteydessä. Jotta välttäisit laitteiden rikkoutumisen ja liiallisen kuumentumisen, älä liitä mukana toimitettua verkkolaitetta jännitemuuntimiin tai erikoisvirtalähteisiin, joita on käytössä mm. lentokoneissa ja laivoissa, DC-ACmuuntimiin jne. 16 Muistipariston asentaminen Muistipariston (CR1616litiumnappiparisto) ansiosta videokamera muistaa päivä-, aika ( 23)- ja muut asetukset, vaikka virtalähde irrotetaan. Kytke videokamera virtalähteeseen, kun vaihdat muistipariston. Muuten asetukset voivat hävitä. HUOMIOITAVAA Muistipariston käyttöikä on noin yksi vuosi. vilkkuu punaisena, kun litiumnappiparistoa ei ole asennettu tai kun se on vaihdettava. Kauko-ohjaimen (vain ) ja lisävarusteiden valmisteleminen Aseta ensin mukana toimitettu CR2025litiumnappiparisto kauko-ohjaimeen. Kieleke Jos akku on asennettuna, poista se ensin. Avaa muistiparistotilan kansi. Aseta muistiparisto paikalleen +-puoli ulospäin. Paina kielekettä nuolen osoittamaan suuntaan ja vedä paristonpidike ulos. Aseta litiumnappiparisto paikalleen niin, että +-puoli osoittaa ylöspäin. Työnnä paristonpidike paikalleen. 2 3 FI 4 Sulje kansi. 17 Valmistelut KAUKO- OHJAIMEN KÄYTTÄMINEN Lisävarusteet Kun painat kauko-ohjaimen painikkeita, suuntaa kauko-ohjain videokamerassa olevaan kaukoohjaintunnistimeen. Voit käyttää kauko-ohjainta videokameran etupuolelta kääntämällä nestekidenäyttöä 180 astetta. HUOMIOITAVAA Kauko-ohjain ei välttämättä toimi kunnolla, jos kauko-ohjaintunnistimeen osuu suora auringonvalo tai muu kirkas valo. Jos kauko-ohjain ei toimi, tarkista, että [WL. REMOTE/KAUKO-OHJAIN]asetuksena ei ole [OFF /POIS] ( 57).

4 Muussa tapauksessa vaihda paristo. Kiinnitä käsikahvan hihna. Säädä hihna niin, että etusormesi ylettyy zoomin säätimeen ja peukalosi Start/Stop -painikkeeseen. KUN ASETAT VIDEOKAMERAN JALUSTALLE Älä jätä etsintä alttiiksi suoralle auringonvalolle, sillä se voi sulaa (okulaarilinssi keskittää valonsäteet). Älä käytä jalustaa, jonka kiinnitysruuvit ovat pidempiä kuin 5,5 mm, sillä kamera saattaa vahingoittua. 18 Videokameran perustoiminnot Videokameran perustoiminnot Ohjain ja ohjaimen opas Ohjain on tarkoitettu videokameran valikoiden käyttämiseen. Valitse valikkokohta tai muuta asetuksia painamalla ohjainta ylös, alas, vasemmalle tai oikealle (, ). Toimintatilat Videokameran toimintatila määräytyy -kytkimen asennon mukaan. Tässä käyttöohjeessa tarkoittaa, että toiminto on käytettävissä näytetyssä tarkoittaa, että toimintatilassa, ja toiminto ei ole käytettävissä. Kun toimintatilakuvakkeita ei ole näkyvissä, toiminto on käytettävissä molemmissa toimintatiloissa. Tallenna asetukset tai vahvista toiminto painamalla ohjainta ( ). Valikkonäytöissä tämä ilmaistaan kuvakkeella. Ohjaimen ja ohjaimen oppaan avulla voi myös käyttää lisätoimintoja. Voit näyttää/piilottaa ohjaimen oppaan painamalla ( ) (tallennettaessa ohjaimen opas tulee näkyviin vain, kun tilakytkin on asennossa ). Ohjaimen oppaassa näkyvät toiminnot vaihtelevat toimintatilan mukaan. FI Toimintatila -kytkin Kuvakenäyttö Toiminta Video-otosten tallentaminen 26 Videootosten toistaminen Valmistelut Valikkojen käyttäminen Monet videokameran toiminnot voidaan säätää valikoista, jotka avautuvat FUNC.-painiketta ( FUNC. ) painamalla. Lisätietoja käytettävissä olevista valikkovaihtoehdoista ja asetuksista saat liitteestä Valikkovaihtoehtojen luettelot ( 53). 3 FUNC./Toiminto- valikkovaihtoehdon valitseminen Valitse ( ) haluamasi asetus käytettävissä olevien vaihtoehtojen luettelosta alapalkista. Valittu vaihtoehto näkyy vaaleansinisellä korostettuna. Valikkokohdat, jotka eivät ole käytettävissä, näkyvät harmaina. Joitakin asetuksia määritettäessä sinun täytyy tehdä lisävalintoja ja/ tai painaa ( ). Noudata näyttöön tulevia lisätoimintojen ohjeita (kuten ohjainkuvake, pienet nuolet jne.). Tallenna asetukset ja sulje valikko painamalla FUNC.. Voit sulkea valikon milloin tahansa painamalla FUNC.. 4 Vaihtoehdon valitseminen asetusvali 1 2 Paina FUNC.. Valitse ( ) muutettavan toiminnon kuvake vasemmanpuoleisesta sarakkeesta. Valikkokohdat, jotka eivät ole käytettävissä, näkyvät harmaina Paina FUNC.. Valitse ( ) kuvake ja avaa asetusvalikot painamalla ( ). Valitse ( ) haluamasi valikko vasemmanpuoleisesta sarakkeesta ja paina ( ). Valitsemasi valikon otsikko näkyy näytön yläreunassa. Sen alla on luettelo asetuksista. Valitse ( ) muutettava asetus ja paina ( ). Oranssi kehys ilmaisee valittuna olevan valikkokohdan. Valikkokohdat, jotka eivät ole käytettävissä, näkyvät harmaina. Palaa valikon valintanäyttöön valitsemalla ( ) [ RETURN/ PALUU] ja painamalla ( ). Valitse ( ) haluamasi vaihtoehto ja tallenna asetus painamalla ( ). Paina FUNC.. Voit sulkea valikon milloin tahansa painamalla FUNC.. HUOMIOITAVAA Käyttöohjeessa käytetyt valikkovalintojen lyhenteet Tässä käyttöohjeessa valikkovalintojen lyhenteenä käytetään -nuolta. Alla on esimerkki asetuksen muuttamisesta asetusvalikkojen avulla. FUNC. 4 [ MENU/VALIKKO] [ DISPLAY SETUP/ ASETUKSET] [LANGUAGE/KIELI] Haluttu kieli FUNC. -NÄYTÖN 5 6 FUNC.-valikon valinnoissa lyhennetty muoto osoittaa aina alkuperäisen oletusarvon. Tallennustilassa sen kuvake tulee näkyviin vasemmanpuoleiseen sarakkeeseen, kun avaat valikon ensimmäisen kerran. Jos asetusta muutettiin, tulee sen sijaan näkyviin valittuna olevan vaihtoehdon kuvake. FUNC. [ IMAGE EFFECT OFF/ KUVATEHOSTE POIS] Haluttu kuvatehoste FUNC. Voit myös avata asetusvalikkojen näytön suoraan korvaamalla vaiheet 1 ja 2 painamalla FUNC. -painiketta yli sekunnin ajan. FI 21 Valmistelut Ensimmäiset aika-asetukset Ensimmäiset käyttöasetukset Aikavyöhykkeen muuttaminen Valitse aikavyöhyke sijaintisi mukaan. Oletusasetus on Pariisi tai Singapore sen mukaan, mistä videokamera on ostettu. FUNC. ( 20) FUNC. Kielen vaihtaminen Näytön ja valikoiden kielen voi vaihtaa. Käytettävissä olevat kielet vaihtelevat sen mukaan, mistä videokamera on ostettu. Oletusarvo Kieliryhmä A Arabia, englanti, espanja, italia, kreikka, persia, puola, ranska, romania, saksa, tsekki, turkki, ukraina, unkari ja venäjä. Kieliryhmä B Englanti, malaiji, perinteinen kiina, thai ja yksinkertaistettu kiina. [ MENU/VALIKKO] [ DATE/TIME SETUPPÄIVÄ-/AIKA-ASETUKSET] [T.ZONE/DSTAIKAVYÖH./KESÄAIKA-AS.] Haluttu aikavyöhyke* FUNC. * Aseta kesäaika valitsemalla aikavyöhyke, jonka vieressä on merkki. FUNC. ( 20) FUNC. Maailman aikavyöhykkeet Kun olet kerran asettanut aikavyöhykkeen, päiväyksen ja kellonajan, sinun ei tarvitse asettaa aikaa uudelleen aikavyöhykkeeltä toiselle matkustaessasi. Valitse matkakohteesi aikaa vastaava aikavyöhyke ja tarkista päiväys ja aika näytöstä. [ MENU/VALIKKO] [ DISPLAY SETUP/ NÄYTÖN ASETUKSET] [LANGUAGE/KIELI] Haluttu kieli FUNC. HUOMIOITAVAA Jos olet vaihtanut kielen vahingossa, vaihda asetus valikkokohdan vieressä olevaa -merkkiä seuraamalla. Joissakin valikkonäytöissä näkyvä viittaa videokameran painikkeen nimeen, eikä se muutu, vaikka kielivalintaa muutettaisiin. 22 Tallennuksen valmisteleminen Päiväyksen ja ajan asettaminen Tallennuksen valmisteleminen FUNC. ( 20) Objektiivin suojuksen avaaminen ja nestekidenäytön säätäminen Ennen kuin aloitat tallentamisen, avaa objektiivin suojus. 1 Avaa päiväyksen ja ajan asetusnäyttö. FUNC. [ MENU/VALIKKO] [ DATE/TIME SETUPPÄIVÄ-/AIKA-ASETUKSET] [DATE/TIME-PÄIVÄYS/AIKA] Ensimmäisen päiväyskentän ympärillä näkyvät vilkkuvat nuolet. Aseta kukin päiväyksen ja ajan kenttä ohjaimella ( ) ja siirry ( seuraavaan kenttään.

5 Käynnistä kello painamalla ( ). Sulje valikko painamalla FUNC.. HUOMIOITAVAA ) Avaa suojus siirtämällä objektiivin suojuksen kytkin alas asentoon. Nestekidenäytön kääntäminen Avaa nestekidenäyttö 90 asteen kulmaan. Näyttöä voi kääntää 90 astetta alaspäin. 180 Voit myös muuttaa päiväyksen muotoa ( 58). FI 90 Näyttöä voi kääntää 180 astetta objektiivia kohti (näin kohde näkee nestekidenäytön, kun sinä taas käytät etsintä). Tämä on ainoa tilanne, jolloin 23 Valmistelut voit käyttää etsintä ja nestekidenäyttöä samanaikaisesti. Nestekidenäytön kääntämisestä 180 astetta on hyötyä seuraavissa tapauksissa: Kun haluat näkyä itsekin kuvassa itselaukaisimella tallennettaessa. Kun haluat käyttää videokameraa kauko-ohjaimella kameran etupuolelta käsin. Nestekidenäytön taustavalo Nestekidenäytön kirkkauden voi asettaa normaaliksi tai kirkkaaksi. FUNC. ( 20) FUNC. [ MENU/VALIKKO] [ DISPLAY SETUP/ -NÄYTÖN ASETUKSET] [BACKLIGHT/ TAUSTAVALO] Haluttu vaihtoehto FUNC. HUOMIOITAVAA Asetus ei vaikuta tallennuksen tai etsimen kirkkauteen. [BRIGHT/KIRKAS]-asetuksen käyttäminen lyhentää akun tehollista käyttöaikaa. Kuvauksen kohteena olevat henkilöt voivat katsoa kuvaa. HUOMIOITAVAA Nestekidenäyttö ja etsin: Näyttöjen valmistuksessa käytetään suurtarkkuustekniikkaa. Yli 99,99 % kuvapisteistä toimii määritysten mukaisesti. Alle 0,01 % kuvapisteistä voi syttyä ajoittain väärin tai näkyä mustina, punaisina, sinisinä tai vihreinä pisteinä. Tällä ei ole vaikutusta tallentuvaan kuvaan, eikä ilmiötä voida pitää toimintavirheenä. 24 Nauhan asettaminen ja poistaminen Käytä vain videokasetteja, joissa on -logo. 4 Odota, että kasettitila sulkeutuu automaattisesti, ja sulje sitten kasettitilan kansi. TÄRKEÄÄ Älä koske kasettitilaan sen avautuessa tai sulkeutuessa automaattisesti äläkä yritä sulkea kantta, ennen kuin kasettitila on sulkeutunut täysin. Varo, etteivät sormesi jää kasettitilan kannen väliin. 1 Työnnä OPEN/EJECT -kytkintä nuolen suuntaan niin pitkälle kuin se menee ja avaa kasettitilan kansi. Kasettitila avautuu automaattisesti. HUOMIOITAVAA Jos videokamera on liitetty virtalähteeseen, kasetti voidaan asettaa/ poistaa, vaikka -kytkin olisi asennossa. 2 Aseta kasetti. Aseta kasetti niin, että ikkunaosa tulee käsikahvan hihnaan päin. Poista kasetti vetämällä se ulos suorassa. FI 3 Paina kasettitilan -merkkiä, kunnes kuulet napsahduksen. 25 Videokuvaus Tässä luvussa käsitellään video-otosten tallentamiseen ja toistamiseen liittyviä toimintoja perustallennuksesta ja zoomaamisesta edistyneempiin käsisäätöihin. Perustallennus Perustallennus 1 2 Avaa objektiivin suojus siirtämällä suojuksen kytkin alas asentoon. Pidä lukituspainike painettuna ja siirrä -kytkin asentoon CAMERA. Aloita tallennus painamalla Start/Stop. Voit asettaa tallennuksen taukotilaan painamalla uudelleen Start/Stop. Video-otosten tallentaminen 3 Ennen tallentamisen aloittamista Tee koetallennus ennen varsinaisen tallentamisen aloittamista varmistaaksesi, että videokamera toimii oikein. Puhdista kuvapäät tarvittaessa ( 2). KUN OLET LOPETTANUT TALLENTAMISEN 1 Sulje objektiivin suojus ja nestekidenäyttö. 2 Katkaise videokamerasta virta. 3 Poista nauha. 4 Irrota virtalähde ja poista akku. ( 19) 26 TÄRKEÄÄ Kun tallennat video-otoksia, yritä saada rauhallinen ja vakaa kuva. Liiallinen videokameran liike kuvattaessa ja liian nopea zoomaus ja panorointi voivat aiheuttaa levottomia ja tärähteleviä videootoksia. Pahimmassa tapauksessa tällaisten video-otosten toistaminen voi aiheuttaa matkapahoinvoinnin kaltaisen olon. Jos tunnet olosi huonoksi, pysäytä toisto ja pidä tauko. HUOMIOITAVAA Tallennusaika: muuttamalla tallennustilaa voit muuttaa otosten laatua ja vaikuttaa siten käytettävissä olevaan tallennusaikaan ( 55). Jos tallennat uuden tallenteen aikaisemman tallenteen päälle, aikaisempaa tallennetta ei voida palauttaa. Etsi viimeisen tallennuksen loppu ( 34) ennen tallentamisen aloittamista. Nauhan ja kuvapäiden suojaamiseksi videokamera siirtyy pysäytystilaan ( ) oltuaan tallennuksen taukotilassa ( ) 4 minuuttia 30 sekuntia. Voit jatkaa tallentamista painamalla Start/Stop. Virransäästötila: Jos videokamera on akkukäytössä käyttämättömänä yli viiden minuutin ajan, se sammuu automaattisesti virran säästämiseksi ( 58). Voit käynnistää videokameran uudelleen katkaisemalla ja kytkemällä virran. Kun kuvataan erittäin äänekkäitä tilanteita (kuten ilotulitusta tai konsertteja), ääni saattaa vääristyä tai tallentua väärällä äänitasolla. Tämä on täysin normaalia. Tilakytkin ja kuvausohjelmat Jos haluat videokameran määrittävän kaikki asetukset puolestasi niin, että sinun tarvitsee huolehtia vain kuvaamisesta, aseta tilakytkin asentoon. Kun haluat valita jonkin kuvausohjelman, aseta tilakytkin asentoon. Erikoiskuvausohjelmia ( 35) käyttäessäsi videokamera määrittää erilaisiin kuvausolosuhteisiin parhaiten sopivat asetukset. [ PROGRAM AE/AUTOM.VALOTUS] -kuvausohjelmaa ( 37) käyttäessäsi voit valita sulkimen nopeuden ja himmenninaukon tai muuttaa muita asetuksia. FI 27 Videokuvaus Etsimen käyttäminen Kirkkaassa ympäristössä kuvattaessa nestekidenäytön käyttäminen voi olla hankalaa. Vaihda tällöin nestekidenäytön kirkkautta ( 24, 57) tai käytä sen sijaan etsintä. Jos haluat käyttää etsintä, pidä nestekidenäyttö suljettuna*. Zoomaaminen: optinen, edistynyt ja digitaalinen zoomaus Videokamerassa on käytettävissä kolme erityyppistä zoomausta: optinen, edistynyt ja digitaalinen zoomaus. Voit myös muuttaa zoomausnopeutta. Zoomaustyypin valitseminen ( 19) Oletusarvo Vaihtoehdot [OPTICAL] (37x, Säädä etsintä tarvittaessa dioptrian säätimellä.

6 * Nestekidenäyttöä ja etsintä voidaan käyttää yhtä aikaa, jos nestekidenäyttöä käännetään 180 astetta niin, että se osoittaa kuvauskohteeseen päin ( 23). 32x) Objektiivin suurennussuhteen mahdollistama zoomausalue. [ADVANCED/EDISTYNYT] (Edistynyt zoomaus) Videokamera laajentaa optista zoomausaluetta käsittelemällä kuvaa digitaalisesti ilman, että kuvan laatu heikkenee. 16:9-kuvasuhteella tallennettaessa kuva-ala (kuvakulma) muuttuu. Katso lisätietoja HUOMIOITAVAA-luvun taulukosta. [DIGITAL/DIGITAALINEN] (2000x) Kun tämä vaihtoehto on valittu, videokamera siirtyy digitaaliseen zoomaukseen (vaaleansininen alue zoomausilmaisimessa) kun zoomaat optisen zoomausalueen ulkopuolelle (valkoinen alue zoomausilmaisimessa). Digitaalisessa zoomauksessa kuvaa käsitellään digitaalisesti, joten kuvan tarkkuus huononee sen mukaan, kuinka paljon zoomaat. FUNC. ( 20) 28 FUNC. [ MENU/VALIKKO] [ CAMERA SETUP/ KAMERAN ASETUKSET] [ZOOM TYPE/ZOOMAUSTYYPPI] Haluttu vaihtoehto FUNC. FUNC. ( 20) FUNC. HUOMIOITAVAA Edistyneen zoomauksen zoomausalue määräytyy otoksen kuvasuhteen mukaan [ MENU/VALIKKO] [ CAMERA SETUP/ KAMERAN ASETUKSET] [ZOOM SPEED/ZOOMAUSNOPEUS] Haluttu vaihtoehto FUNC. ( 55). HUOMIOITAVAA Suurin zoomausnopeus saavutetaan asetuksella [ VARIABLE/ SÄÄDETTÄVÄ]. Edistynyttä zoomausta ei voi valita, jos [WIDESCREEN/ LAAJAKUVANÄYTTÖ]-asetuksena on [ OFF/POIS]. [WIDESCREEN/LAAJAKUVANÄYTTÖ]asetuksena on [ ON/PÄÄLLÄ] (16:9) 45x*, 36x** 41x**, Zoomauksen käyttäminen W Loitonna * Kuvakulma on laajempi sekä suurimmalla tele- että laajakulma-asetuksella. ** Kuvakulma on laajempi suurimmalla laajakulmaasetuksella. [WIDESCREEN/LAAJAKUVANÄYTTÖ]asetuksena on [ OFF/POIS] (4:3) 46x, Ei käytettävissä Lähennä T Zoomausnopeuden valitseminen ( 19) Oletusarvo Zoomaa kauemmas kohteesta siirtämällä zoomin säädintä suuntaan W (laajakulma). Kun haluat zoomata lähemmäs kohdetta, siirrä zoomin säädintä suuntaan T (tele). HUOMIOITAVAA Pysyttele vähintään 1 metrin etäisyydellä kohteesta. Suurimmalla laajakulma-asetuksella kuvattaessa lähin tarkennusetäisyys on 1 cm. Voit käyttää myös kauko ohjaimen T- ja W-painikkeita. Zoomausnopeus on kaukoohjainta käytettäessä sama kuin videokameran zoomausnopeus tai vakionopeus SPEED/NOPEUS 3] (kun valittuna [ on [ VARIABLE/SÄÄDETTÄVÄ]). FI Vaihtoehdot [ VARIABLE/SÄÄDETTÄVÄ] Zoomausnopeuden säätyminen määräytyy zoomin säätimen käytön mukaan: zoomaus säätyy hitaammin painettaessa varovasti ja nopeammin painettaessa voimakkaammin. Tämä vaihtoehto lisää zoomausnopeutta tallennuksen taukotilassa. [ [ SPEED/NOPEUS 1], [ SPEED/NOPEUS 3] SPEED/NOPEUS 2], Vakiozoomausnopeudet. [ SPEED/NOPEUS 3] on nopein ja [ SPEED/NOPEUS 1] hitain. 29 Videokuvaus Pikakäynnistystoiminto Kun painat QUICK START -painiketta, videokamera siirtyy valmiustilaan. Valmiustilassa videokamera kuluttaa noin puolet tallennettaessa kuluvasta virrasta, mikä säästää energiaa akkua käytettäessä. Lisäksi videokamera on valmis tallentamaan noin sekunnin kuluttua QUICK START -painikkeen painamisesta, joten tärkeät otokset eivät jää tallentamatta. ( 19) 2 Voit jatkaa tallennusta painamalla QUICK START uudelleen. Videokamera on valmis tallennukseen noin sekunnin kuluttua. HUOMIOITAVAA Kun videokamera palautetaan valmiustilasta, seuraavat asetukset muuttuvat automaattisesti: - Käsintarkennus palaa automaattitarkennukseen (AF). - Valotuksen käsinsäätö palaa automaattivalotukseen. - Zoomausasento palaa suurimpaan laajakulma-asetukseen W. Jos videokamera jätetään valmiustilaan yli 10 minuutiksi, se sammuu [POWER SAVE/VIRRANSÄÄSTÖ] -asetuksesta ( 58) riippumatta. Voit käynnistää videokameran uudelleen katkaisemalla ja kytkemällä virran. Valmiustilassa oleva videokamera (valmiustilan merkkivalo palaa) palautuu valmiustilasta, jos aukaiset kasettitilan kannen. 1 Paina QUICK START voimakkaasti. Valmiustilan valo vilkkuu, kun videokamera valmistautuu siirtymään valmiustilaan, ja jää palamaan, kun kamera on valmiustilassa. 30 Perustoisto Viimeksi tallennetun otoksen tarkasteleminen Perustoisto ( 19) Video-otoksen toistaminen ( 19) EXP FOCUS Aseta tilakytkin asentoon. Jos ohjaimen opas ei tule näkyviin, tuo se näyttöön painamalla ( ). Paina ohjainta ( ) hetki suuntaan ja vapauta ohjain. Videokamera toistaa viimeistä tallennetta muutaman sekunnin ja palaa sitten tallennuksen taukotilaan. Voit etsiä haluamasi tallennuksen aloituskohdan myös painamalla ohjainta ( ) suuntaan tai ( ) suuntaan, jolloin nauhaa toistetaan vastaavasti taakse- tai eteenpäin Pidä lukituspainike painettuna ja siirrä -kytkin asentoon PLAY. Jos ohjaimen opas ei tule näkyviin, tuo se näyttöön painamalla ( ). Paikanna kohta, josta haluat aloittaa toistamisen. Voit kelata nauhaa taaksepäin painamalla ohjainta ( ) suuntaan tai eteenpäin painamalla ohjainta ( ) suuntaan. FI 31 Videokuvaus 4 Aloita toistaminen painamalla ohjainta ( ) suuntaan /. FUNC. TOISTON AIKANA 5 Aseta toisto taukotilaan painamalla ohjainta ( ) uudelleen suuntaan /. 6 Pysäytä toisto painamalla ohjainta ( ) suuntaan. Yhdysrakenteisen kaiuttimen ääni mykistyy, jos suljet nestekidenäytön tai jos AV-liitäntään on liitetty STV-250N-stereovideokaapeli. Jos säädät äänenvoimakkuuden nollaan, kuvakkeeksi tulee. HUOMIOITAVAA Voit näyttää tallennuksen päiväyksen ja ajan ( 34). Nauhan ja kuvapäiden suojaamiseksi videokamera siirtyy pysäytystilaan ( ) oltuaan toiston taukotilassa ( ) 4 minuuttia 30 sekuntia. Voit jatkaa toistamista painamalla ohjainta ( ) suuntaan /. ÄÄNENVOIMAKKUUDEN SÄÄTÄMINEN Otoksen toiston aikana: FUNC. [ SPEAKER VOLUME/KAIUTTIMEN ÄÄNENVOIMAKKUUS] Säädä ( ) äänenvoimakkuus Erikoistoistotilat1 Useimpiin erikoistoistotiloihin siirtymiseksi tarvitaan kauko-ohjaimen painikkeita2 ( 12). Erikoistoistotiloissa ei kuulu ääntä. Erikoistoistotila Nopea toisto Aloitustila Normaali toisto Käyttö videokamerasta tai kauko-ohjaimesta : paina ohjainta ( ) suuntaan tai ( ) suuntaan ja pidä se painettuna.

7 REW FF : paina tai ja pidä painettuna : paina : paina : paina : paina : paina : paina ohjainta ( : paina PLAY ) suuntaan / SLOW Taaksepäin toisto 1 ruutu taaksepäin/ eteenpäin Ruutu kerrallaan toisto Hidas toisto Toisto kaksinkertaisella nopeudella Palaa normaaliin toistoon 1 2 Normaali toisto Toiston tauko Toiston tauko Normaali tai taaksepäin toisto Normaali tai taaksepäin toisto Erikoistoistotila tai tai ja pidä painettuna. Joidenkin erikoistoistotilojen aikana toistettavassa videokuvassa saattaa ilmetä häiriöitä (palikoitumista, raitoja jne.). Kauko-ohjain on vakiovarusteena vain mallissa. 32 HUOMIOITAVAA Merkittyyn kohtaan palaaminen Jos haluat palata myöhemmin tiettyyn kohtaan, merkitse kyseinen kohta otosmuistitoiminnolla. Nauha pysähtyy merkittyyn kohtaan, kun kelaat sitä eteen- tai taaksepäin. Toimintoa käytetään kauko-ohjaimella. ( 19) Jos tallennusten välissä on tyhjiä kohtia, otosmuistitoiminto ei välttämättä toimi asianmukaisesti. Tallennuspäiväyksen alun paikantaminen Päiväyksen hakutoiminnolla voit etsiä päiväyksen/aikavyöhykkeen vaihtumiskohdan. ( 19) - 1 Paina tallennuksen tai toistamisen aikana ZERO SET MEMORY kohdassa, johon haluat palata myöhemmin. Aikakoodiksi muuttuu "0:00:00 ". Voit peruuttaa otosmuistin painamalla ZERO SET MEMORY uudelleen. Jos merkitsit otosmuistikohdan tallennuksen yhteydessä, aseta videokamera -tilaan. Jos merkitsit otosmuistikohdan toiston yhteydessä, paina STOP. Paikanna otosmuistikohta painamalla. Jos nauhalaskurin lukema on negatiivinen, paina. Näyttöön tulee, ja videokamera kelaa nauhaa eteentai taaksepäin. Nauha pysähtyy otosmuistikohtaan, katoaa, ja oikea aikakoodi tulee taas näkyviin. 2 Paina kaukosäätimen - tai painiketta. Paina uudestaan, jos haluat hakea muita päiväyksen muutoksia (enintään 10 kertaa). Peruuta haku painamalla STOP. HUOMIOITAVAA 3 Päiväyksen haku ei tunnista alle yhden minuutin mittaisia otoksia per päiväys/ aikavyöhyke. Päiväyksen hakutoiminto ei välttämättä toimi oikein, jos tietokoodia ei näytetä oikein. FI 33 Videokuvaus Viimeisen tallennetun otoksen lopun paikantaminen Kun olet toistanut nauhaa, voit tämän toiminnon avulla paikantaa viimeisen tallennetun otoksen lopun jatkaaksesi tallentamista siitä. ( TARKISTETTAVAA Pysäytä toisto ennen tämän toiminnon käyttämistä. FUNC. ( 20) FUNC. Näytöt (tietokoodi) Videokamera säilyttää tietokoodin, joka sisältää tallennuspäivän ja -kellonajan. Voit valita näytettävät tiedot. ( 19) Oletusarvo 19) Vaihtoehdot [ OFF/POIS] Ei tietokoodinäyttöä. [ DATE/PÄIVÄYS], [ TIME/AIKA] Näyttää päivän tai kellonajan, jolloin otos tallennettiin. [ DATE & TIME/PÄIVÄYS & AIKA] Näyttää sekä päiväyksen että kellonajan. [ END SEARCH/ TALL.KOHDAN LOPUN HAKU ] [EXECUTE/SUORITA] "END SEARCH/Tall.kohdan lopun haku" tulee näkyviin. Videokamera kelaa nauhaa eteen- tai taaksepäin, toistaa muutaman sekunnin otoksen lopusta ja pysäyttää sitten nauhan. Voit peruuttaa tallennuskohdan lopun haun painamalla ohjainta ( ) suuntaan. HUOMIOITAVAA Loppukohdan hakua ei voida käyttää sen jälkeen, kun kasetti on poistettu videokamerasta. Jos tallennusten välissä on tyhjiä kohtia, tallennuskohdan lopun haku ei välttämättä toimi asianmukaisesti. Loppukohdan hakua ei voi käyttää sellaisen otoksen lopun hakemiseen, johon on jälkiäänitetty. FUNC. ( 20) FUNC. [ MENU/VALIKKO] [ DISPLAY SETUP/ NÄYTÖN ASETUKSET] [DATA CODE/TIETOKOODI] Haluttu vaihtoehto FUNC. 34 Lisätoiminto Lisätoiminnot HUOMIOITAVAA Älä aseta tilakytkintä -asentoon otoksen tallentamisen aikana, sillä kuvan kirkkaus saattaa muuttua. [ PORTRAIT/MUOTOKUVAUS]/ [ SPORTS/URHEILU]/[ BEACH/ RANTA]/[ SNOW/LUMI] - Liike ei välttämättä toistu tasaisena. [ PORTRAIT/MUOTOKUVAUS] - Mitä lähemmäs kohdetta zoomaat, sitä sumeampi taustasta tulee (T). [ NIGHT/YÖ] - Liikkuvista kohteista voi jäädä jälkikuva. - Kuvanlaatu ei välttämättä ole yhtä hyvä kuin muissa ohjelmissa. - Näyttöön saattaa tulla valkoisia pisteitä. - Automaattitarkennus saattaa toimia heikommin kuin muissa ohjelmissa. Tarkenna tällöin käsin. [ SNOW/LUMI]/[ BEACH/RANTA] - Kohde saattaa ylivalottua pilvisellä säällä tai varjoisessa paikassa. Tarkista kuva näytöstä. [ FIREWORKS/ILOTULITUS] - Suosittelemme jalustan käyttöä videokameran tärähtelyn ehkäisemiseksi. : Erikoiskuvausohjelmat Erikoiskuvausohjelmien ansiosta kohteen kuvaaminen kirkkaassa lumimaisemassa ja sävykkään auringonlaskun tai ilotulituksen kuvaaminen on helppoa. Katso lisätietoja käytettävissä olevista asetuksista sivulta 36. ( TARKISTETTAVAA Tilakytkin: FUNC. ( 20) FUNC. 19) [ PROGRAM AE/ AUTOM.VALOTUS] Haluttu kuvausohjelma FUNC. FI 35 Videokuvaus [ PROGRAM AE/ AUTOM. VALOTUS] Videokamera asettaa himmenninaukon ja valotusajan. [ PORTRAIT/ MUOTOKUVAUS] Videokamera käyttää suurta aukkoa, jolloin kohde tarkentuu mutta muut häiritsevät yksityiskohdat sumentuvat. [ SPORTS/ URHEILU] Käytä tätä ohjelmaa kuvatessasi urheilua, kuten tennistä tai golfia. [ NIGHT/YÖ] Käytä tätä ohjelmaa kuvatessasi heikossa valaistuksessa. [ SNOW/LUMI] Käytä tätä ohjelmaa kuvatessasi kohdetta kirkkaassa lumimaisemassa. Ohjelma estää kohteen alivalottumisen. [ BEACH/RANTA] Käytä tätä ohjelmaa kuvatessasi aurinkoisella rannalla. Ohjelma estää kohteen alivalottumisen. [ SUNSET/ AURINGONLASKU] Käytä tätä ohjelmaa kuvatessasi auringonlaskua. [ SPOTLIGHT/ KOHDEVALO] Käytä tätä ohjelmaa kuvatessasi kohdevalolla valaistuja kohteita. [ FIREWORKS/ ILOTULITUS] Kuvaa tällä ohjelmalla ilotulitusta. 36 Mukautettu kuvaus: valotusajan muuttaminen Käytä automaattivalotusta (AE), kun haluat käyttää valkotasapainon ja kuvatehosteiden kaltaisia toimintoja tai valita valotusajan. Käytä lyhyempiä valotusaikoja kuvatessasi nopeasti liikkuvia kohteita.

8 Käytä pidempiä valotusaikoja, kun haluat korostaa liikkeen tuntua. ( TARKISTETTAVAA Tilakytkin: Valotusajan valintaohjeita Huomaa, että näytössä näkyy vain arvon nimittäjä esim. [ 250] tarkoittaa valotusaikaa 1/250 sekuntia. 1/50 Kuvaukseen normaaleissa olosuhteissa. 1/120 Urheilukuvaukseen sisällä. 1/250, 1/500, 1/1000 Tallennukseen autossa tai junassa sekä nopeasti liikkuvien kohteiden, kuten vuoristoratavaunujen, kuvaukseen. 1/2000 Urheilukuvaukseen ulkona aurinkoisella säällä. 19) FUNC. ( 20) HUOMIOITAVAA Älä aseta tilakytkintä -asentoon otoksen tallentamisen aikana, sillä kuvan kirkkaus saattaa muuttua. [ PROGRAM AE/AUTOM.VALOTUS] - Valotusaikaa asetettaessa näytössä näkyvä numero vilkkuu, jos valittu arvo ei sovellu kuvausolosuhteisiin. Valitse siinä tapauksessa eri arvo. - Kun käytät pitkää valotusaikaa huonossa valaistuksessa, kuvasta tulee kirkas mutta kuvanlaatu voi olla tavallista heikompi eikä automaattitarkennus välttämättä toimi kunnolla. - Kuva voi vilkkua, jos kuvaa tallennetaan lyhyillä valotusajoilla. - Valotusaika palautuu tilaan [ AUTO/ AUTOM.], kun asetat tilakytkimen -asentoon tai vaihdat kuvausohjelmaa. 1 2 Paina FUNC.. Valitse [ PROGRAM AE/ AUTOM.VALOTUS] kuvausohjelma ( 35). [ PROGRAM AE/ AUTOM.VALOTUS] on oletusarvo: jos et ole vaihtanut kuvausohjelmaa, jatka suoraan vaiheeseen 3. Valitse valotusaika asetusvalikoista. FUNC. [ MENU/VALIKKO] [ CAMERA SETUP/ KAMERAN ASETUKSET] [SHUTTER/VALOTUSAIKA] FUNC. Haluttu valotusaika 3 FI 37 Videokuvaus Nestekidenäytön videovalo Nestekidenäytön videovalon avulla voit tallentaa pimeässäkin. Mahdollisimman kirkkaan kuvan varmistamiseksi suosittelemme kuvaamaan kohdetta 2060 cm:n etäisyydeltä ja/tai käyttämään [ NIGHT/YÖ] kuvausohjelmaa. Kun käytät nestekidenäytön videovaloa, käännä nestekidenäyttö kohdetta kohti ja käytä kuvaamiseen etsintä ( 28). ( FUNC. ( 20) FUNC. Itselaukaisin ( TARKISTETTAVAA 19) : Aseta videokamera tallennuksen taukotilaan. FUNC. ( 20) 19) 1 Aktivoi itselaukaisin. FUNC. [ MENU/VALIKKO] [ CAMERA SETUP/KAMERAN ASETUKSET] [SELF TIMER/ITSELAUKAISIN] [ ON/PÄÄLLÄ] Sulje valikko painamalla FUNC.. Näyttöön tulee. Peruuta itselaukaisin asettamalla [SELF TIMER/ITSELAUKAISIN] asetukseksi [ OFF/POIS]. Käynnistä toiminto painamalla videokameran Start/Stop painiketta. Videokamera alkaa tallentaa videootosta kymmenen sekunnin kuluttua. Aikalukema näkyy näytössä. Voit myös painaa kaukoohjaimen START/STOP -painiketta. Tällöin viive on vain 2 sekuntia. HUOMIOITAVAA [ LCD LIGHT OFF/ NESTEKIDENÄYTÖN VALO POIS] [ LCD LIGHT ON/ NESTEKIDENÄYTÖN VALO PÄÄLLÄ] 2 3 Paina ( ) Videovalona käytettävä nestekidenäyttö muuttuu kokonaan valkoiseksi. Käytä kuvaamiseen etsintä. Sammuta nestekidenäytön videovalo valitsemalla etsimen avulla [ LCD LIGHT OFF/ NESTEKIDENÄYTÖN VALO POIS]. Ajanlaskun alkamisen jälkeen voit peruuttaa itselaukaisimen painamalla uudelleen Start/Stop tai katkaisemalla videokameran virran. 38 Äänitallennustila Voit valita äänen tallennuslaadun. ( 19) Oletusarvo TUULISUOJA Videokamera vaimentaa automaattisesti tuulen aiheuttamaa taustaääntä (vain käytettäessä yhdysrakenteista mikrofonia). Jos haluat mikrofonin toimivan mahdollisimman herkästi, voit kytkeä tuulisuojan pois ( 56). Vaihtoehdot [ 16bit/16 bittiä] Tallentaa äänen parhaalla mahdollisella laadulla. Ulkoisen mikrofonin käyttäminen [ 12bit/12 bittiä] Tallentaa äänen 2 kanavaan (stereo 1) ja jättää 2 kanavaa vapaaksi (stereo 2) jälkiäänitystä varten. Tällä kameralla voidaan jälkiäänittää vain mikrofonia käyttäen ( 49). FUNC. ( 20) FUNC. [ MENU/VALIKKO] [ AUDIO SETUP/ ÄÄNIASETUKSET] [AUDIO MODE/ÄÄNITILA] Haluttu vaihtoehto FUNC. Kytke ulkoinen mikrofoni MIC-liitäntään. Käytä alan liikkeistä saatavaa kondensaattorimikrofonia, jolla on oma virtalähde, ja enintään 3 metrin pituista kaapelia. Voit kytkeä melkein minkä tahansa stereomikrofonin, jossa on 3,5 mm:n liitin, mutta äänitystasot voivat vaihdella. FI 39 Videokuvaus Äänitoistotilat Äänikanavan valitseminen Voit valita nauhaa toistettaessa toistettavan äänikanavan, jos ääni on tallennettu kahteen kanavaan (stereoääni tai kaksikielinen). ( 19) Oletusarvo Ääniraidan valitseminen jälkiäänitetyltä nauhalta Voit valita toistettavan ääniraidan toistaessasi nauhaa, jossa on alkuperäisen äänen (stereo 1) lisäksi jälkiäänitetty ääniraita (stereo 2). ( 19) Oletusarvo Vaihtoehdot [ STEREO1] Vaihtoehdot [ L/R-V/O] Vain alkuperäinen ääni. [ STEREO2] Vasen ja oikea kanava (stereo) / pää- ja alisignaalit (kaksikielinen). [ L/L-V/V] Vain jälkiäänitetty ääni. [ MIX/FIXED-YHD.KIINTEÄ] Vain vasen kanava (stereo) / vain pääsignaali (kaksikielinen). [ R/R-O/O] Alkuperäinen ja jälkiäänitetty ääni yhdistettynä samalla tasolla. [ MIX/VAR.-YHD.SÄÄD.] Vain oikea kanava (stereo) / vain alisignaali (kaksikielinen). Alkuperäinen ( ) ja jälkiäänitetty ( ) ääni yhdistettynä niin, että niiden tasapainoa voidaan säätää. FUNC. ( 20) FUNC. FUNC. ( 20) FUNC. [ MENU/VALIKKO] [ AUDIO SETUP/ ÄÄNIASETUKSET] [OUTPUT CH/ ULOSTULOKANAVA] Haluttu vaihtoehto FUNC. [ MENU/VALIKKO] [ AUDIO SETUP/ ÄÄNIASETUKSET] [12BIT AUDIO/12 BITIN ÄÄNI] Haluttu vaihtoehto* FUNC. * Jos valitset vaihtoehdon [ MIX/VAR.YHD.SÄÄD.], säädä kanavatasapaino [MIX BALANCE/KANAVATASAPAINO] -asetuksella ( 56). 40 Käsintarkennus Automaattinen tarkennus ei välttämättä toimi hyvin seuraavanlaisia kohteita kuvattaessa. Tarkenna tällaisissa tapauksissa käsin. Heijastavat pinnat Kohteet, joissa ei ole suuria kontrastieroja tai pystyviivoja Nopeasti liikkuvat kohteet Märkien ikkunoiden läpi kuvattavat kohteet Öiset kohteet ( TARKISTETTAVAA Säädä zoomaus ennen toimenpiteen aloittamista.

9 Tilakytkin: BACK FOCUS Videokamera palaa automaattitarkennukseen, kun painat ohjainta ( ) uudelleen suuntaan [FOCUS/TARKENNUS]. 4 Tarkennus äärettömään Käytä tätä toimintoa, kun haluat tarkentaa kaukaisiin kohteisiin, esim. vuoreen tai ilotulitukseen. TARKISTETTAVAA Säädä zoomaus ennen toimenpiteen aloittamista. Tilakytkin: BACK FOCUS 19) Jos ohjaimen opas ei tule näkyviin, tuo se näyttöön painamalla ( ). Aktivoi käsintarkennus painamalla ohjainta ( ) suuntaan [FOCUS/ TARKENNUS]. Ohjaimen oppaan [FOCUS/ TARKENNUS] näkyy vaaleansinisenä, ja näyttöön tulee "MF". Säädä ( ) tarkennus halutuksi. Tarkenna kaukaiseen kohteeseen painamalla ohjainta ( ) suuntaan tai lähellä olevaan kohteeseen painamalla ohjainta ( ) suuntaan. Pidä ohjainta painettuna ( ) suuntaan [FOCUS/TARKENNUS] yli 2 sekunnin ajan. Näyttöön tulee. Videokamera palaa automaattitarkennukseen, kun painat ohjainta ( ) uudelleen suuntaan ohjainta ( ) suuntaan [EXP/ ( ) kuvan kirkkautta tarpeen tätä asetusta ulkona sitten ( Tallenna asetus ja sulje valikko painamalla Valitse zoomaustyypiksi muu kuin [ DIGITAL/DIGITAALINEN] ( 28). - Nollaa valkotasapaino, kun valaistusolosuhteet muuttuvat. - Valonlähteen mukaan saattaa vilkkua edelleen. Lopputulos on kuitenkin parempi kuin asetuksella [ AUTO/AUTOM. asetusta kannattaa käyttää varsinkin kuvattaessa ihmisiä läheltä. Huomaa, että myös muut ihonväriset kohteet pehmennetään. FI FUNC. ( 20) FUNC. [ IMAGE EFFECT OFF/ KUVATEHOSTE POIS] Haluttu vaihtoehto FUNC. 43 Videokuvaus Digitaaliset tehosteet Asetus FUNC. ( 20) FUNC. ( TARKISTETTAVAA Tilakytkin: 19) Vaihtoehdot [ Oletusarvo [ D.EFFECT OFF/ D. TEHOSTE POIS] Haluttu vaihtoehto* FUNC. ** * Voit esikatsella valitun asetuksen vaikutusta näytössä. ** Valitun tehosteen kuvake tulee näkyviin. D.EFFECT OFF/D.TEHOSTE POIS] Valitse tämä asetus, jos et aio käyttää digitaalisia tehosteita. [ FADE-T/AUTOM. HÄIVYTYS], [ PYYHKÄISY] WIPE/ Käyttö Aloita otos häivytyksellä mustasta näytöstä tai lopeta otos häivytyksellä mustaan näyttöön. BLK&WHT/MUSTAVALK.] Tallentaa kuvat mustavalkoisina. [ SEPIA/SEEPIA] Tallentaa kuvat seepiansävyisinä, jotta ne näyttävät "vanhoilta". [ ART/TAITEELLINEN], [ MOSAIIKKI] MOSAIC/ Aktivoi häivytys/tehoste painamalla D.EFFECTS. Valitun tehosteen kuvake muuttuu vihreäksi. Poista häivytys/tehoste painamalla painiketta D.EFFECTS uudelleen. Näillä digitaalisilla tehosteilla voit tehdä tallenteistasi persoonallisia. ALKUHÄIVYTYS Paina D.EFFECTS... :...tallennuksen taukotilassa ja aloita tallennus alkuhäivytyksellä painamalla Start/Stop. :...toiston taukotilassa ja valitse alkuhäivytys ja toiston aloitus painamalla ohjainta ( ) suuntaan /. 44 LOPPUHÄIVYTYS Paina D. EFFECTS... :...tallennuksen aikana ja valitse loppuhäivytys ja tallennuksen taukotila painamalla Start/Stop. :... toiston aikana ja valitse loppuhäivytys ja toiston taukotila painamalla ohjainta ( ) suuntaan /. HUOMIOITAVAA Häivytys vaikuttaa kuvan lisäksi ääneen. Kun käytät tehostetta, ääni tallentuu normaalisti. Kamera säilyttää viimeksi käytetyn asetuksen, vaikka kytket digitaaliset tehosteet pois käytöstä tai vaihdat kuvausohjelmaa. Digitaaliset tehosteet eivät ole käytettävissä, kun [TV TYPE/TV-TYYPPI] -asetuksena on [NORMAL TV/ NORMAALI TV] ja AV-liitäntään on liitetty stereovideokaapeli. TEHOSTEEN OTTAMINEN KÄYTTÖÖN Paina D.EFFECTS... :...tallennuksen aikana tai tallennuksen taukotilassa. :...toiston aikana. FI 45 Ulkoiset liitännät Tässä luvussa selitetään vaiheittain, kuinka videokamera kytketään muuhun laitteeseen, kuten televisioon, videonauhuriin tai tietokoneeseen. Liittäminen televisioon tai videonauhuriin Liittäminen televisioon tai videonauhuriin AV-liitäntä Yhdysrakenteisen kaiuttimen ääni on mykistetty, kun videokameraan on liitetty STV-250Nstereovideokaapeli. DV-liitäntä Tarkista DV-liitännän tyyppi ja suunta ja varmista, että liität DV-kaapelin oikein. Käytä lisävarusteena saatavaa CV-150F (4 nastaa 4 nastaa)- tai CV-250F (4 nastaa6 nastaa) -DV-kaapelia. Avaa nestekidenäyttö, jotta voit käyttää sitä. Ferriittisydämen kiinnittäminen Kiinnitä mukana toimitettu ferriittisydän ennen kuin liität STV-250Nstereovideokaapelin videokameraan. Kiinnitä ferriittisydän noin 10 cm:n päähän STV-250Nstereovideokaapelin (videokameraan liitettävästä) liittimestä. Vedä kaapeli sydämen keskeltä ja sulje sydän niin, että se napsahtaa kiinni. 10 cm 46 Liitäntäkaaviot Katkaise kaikista laitteista virta liitäntöjen tekemisen ajaksi ja tutustu myös liitettävän laitteen käyttöohjeeseen. Videokameran liitäntä Liitäntäkaapeli Liitettävän laitteen liitäntä 1 Lähtöliitäntä (signaalivirta ) televisioon tai videonauhuriin, jossa on AVliitännät. VIDEO Keltainen STV-250N-stereovideokaapeli (sisältyy toimitukseen) Valkoinen Punainen AUDIO L R 2 Lähtöliitäntä (signaalin suunta ) teräväpiirto-tv:hen, jossa on DV-liitäntä (IEEE1394). CV-150F-/CV-250FDV-kaapeli (lisävaruste) 4 nastaa 6-nastaa* * Varmista, että asennat 6-nastaisen liittimen oikeinpäin DV-liitäntään. Väärinpäin asennettu liitin voi vaurioittaa videokameraa. 3 Lähtöliitäntä (signaalin suunta ) televisioon tai videonauhuriin, jossa on SCART-liitäntä. FI Liitä ensin alan liikkeestä saatava SCART-sovitin television tai videonauhurin SCART-liitäntään ja kytke sitten STV-250N-stereovideokaapeli sovittimeen. Punainen STV-250N-stereovideokaapeli (sisältyy toimitukseen) Valkoinen Keltainen SCART-sovitin (saatavana alan liikkeestä) 47 Ulkoiset liitännät Toistaminen televisiossa Toistettavan kuvan laatu riippuu liitetystä televisiosta ja käytetystä liitäntätyypistä.

10 Powered by TCPDF ( ( TARKISTETTAVAA Ennen kuin teet liitäntöjä, valitse [TV TYPE/TV-TYYPPI] -asetus videokameraan liitettävän television mukaan ( 55). Tallenteiden kopioiminen ulkoisella videonauhurilla Voit kopioida tallenteet kytkemällä videokameran videonauhuriin tai digitaaliseen videolaitteeseen. Jos käytät tallentamiseen digitaalista videolaitetta ja DV-liitäntää, tallenteiden kuvan- ja äänenlaatu ei heikkene käytännössä juuri lainkaan. ( 19) 19) Liittäminen Liitä videokamera televisioon jonkin Liitäntäkaaviot-luvussa ( 47) esitetyn liitäntäkaavion mukaisesti. Liittäminen Liitä videokamera videonauhuriin tai muuhun analogiseen laitteeseen liitäntätyypillä 1 tai 3 ja DVDtallentimeen tai muuhun digitaaliseen tallennuslaitteeseen liitäntätyypillä 2 luvussa Liitäntäkaaviot ( 47) esitetyllä tavalla. Toistaminen 1 Kytke videokameraan ja liitettyyn televisioon tai videonauhuriin virta. Televisio: valitse videotuloksi sama liitäntä, johon liitit videokameran. Videonauhuri: aseta ohjelmalähteeksi ulkoinen videotulo (yleensä merkitty LINE IN). Käynnistä video-otosten ( HUOMIOITAVAA 31). Tallentaminen Videokamera: Aseta laitteeseen kasetti, jolta tallennetaan. Liitetty laite: Aseta laitteeseen tyhjä kasetti tai levy ja aseta laite tallennuksen taukotilaan. Videokamera: Etsi otos, jonka haluat kopioida, ja aseta toisto taukotilaan hieman ennen kyseistä otosta. Videokamera: Jatka videootoksen toistamista. Jos käytät analogista liitäntää, voit sisällyttää kopioon myös alkuperäisen tallenteen päiväyksen/ kellonajan ( 34). 2 Katkaise virta kaikista laitteista ennen liitäntöjen tekemistä. Videokamera kannattaa kytkeä verkkolaitteeseen Liitetty laite: Aloita tallentaminen, kun kopioitava otos alkaa. Pysäytä tallentaminen, kun kopioiminen on suoritettu. Videokamera: Pysäytä toistaminen. HUOMIOITAVAA Jälkiäänitys Voit lisätä tallenteeseen ääntä yhdysrakenteisen tai ulkoisen mikrofonin avulla. 6 ( TARKISTETTAVAA 19) Videokamera kannattaa kytkeä verkkolaitteeseen. Jos tallennat videonauhuriin analogisella liitännällä eli liitäntätyypillä 1 tai 3 ( 47), tuotetun nauhan laatu on heikompi kuin alkuperäisen tallenteen. Kun tallennat digitaaliseen videolaitteeseen DV-liitännällä eli liitäntätyypillä 2 ( 47): - Jos kuva ei tule näkyviin, irrota DVkaapeli ja liitä se hetken kuluttua uudelleen tai katkaise ja kytke videokameran virta. - Emme voi taata moitteetonta toimintaa kaikkien DV-liitännällä varustettujen digitaalisten laitteiden kanssa. Jos yhteys ei toimi, käytä AV-liitäntää. Jälkiäänitys onnistuu vain nauhoihin, jotka on tallennettu SP-tilassa ja [ 12bit/ 12 bittiä] -äänellä ( 39). Toimintoa käytetään kaukoohjaimella. STOP REW PLAY FF PAUSE PAUSE STOP SLOW ZERO SET AUDIO DUB. MEMORY TV SCREEN AUDIO DUB. 1 Paikanna kohta, josta haluat aloittaa jälkiäänittämisen. Ennen aloituskohdan paikantamista voit myös asettaa otosmuistikohdan ( 33) kohtaan, johon haluat jälkiäänityksen loppuvan. Videonauhuri pysäyttää jälkiäänityksen automaattisesti tähän kohtaan. Käynnistä toisto ja paina heti PAUSE. Paina AUDIO DUB.. Näyttöön tulee "AUDIO DUB./ Jälkiäänitys" ja. FI Aloita jälkiäänitys painamalla PAUSE. Suuntaa mikrofoni äänilähteeseen. 49 Ulkoiset liitännät 5 Pysäytä jälkiäänitys painamalla STOP. TÄRKEÄÄ Jälkiäänitys pysähtyy, jos nauhassa on tyhjä kohta, LP-tilassa tallennettu kohta tai [ 16bit/16 bittiä] -ääntä. Jälkiäänitetyn äänen laatu heikkenee, kun äänitetään muulle kuin tällä videokameralla tallennetulle nauhalle tai kun samaan otokseen on jälkiäänitetty yli kolme kertaa. HUOMIOITAVAA Halutessasi voit liittää videokameran televisioon, jolloin voit tarkastella kuvaa televisioruudusta ja kuunnella ääntä televisioon liitettyjen kuulokkeiden kautta. TOISTETTAVAN ÄÄNIRAIDAN VALITSEMINEN Voit valita jälkiäänitetystä nauhasta toistettaessa käytettävän ääniraidan ( 40). 50 Liittäminen tietokoneeseen Liittäminen tietokoneeseen DV-liitäntä Tarkista DV-liitännän tyyppi ja suunta ja varmista, että liität DV-kaapelin oikein. Käytä lisävarusteena saatavaa CV-150F (4 nastaa 4 nastaa)- tai CV-250F (4 nastaa6 nastaa) -DV-kaapelia. Avaa nestekidenäyttö, jotta voit käyttää liitäntöjä. PC-liitäntäkaaviot Videokameran liitäntä Liitäntäkaapeli Liitettävän laitteen liitäntä 1 Lähtöliitäntä (signaalin suunta ) tietokoneeseen, jossa on DV-liitäntä (IEEE1394) tai DV-sieppauskortti. CV-150F-/CV-250FDV-kaapeli (lisävaruste) 4 nastaa 6-nastaa* * Varmista, että asennat 6-nastaisen liittimen oikeinpäin DV-liitäntään. Väärinpäin asennettu liitin voi vaurioittaa videokameraa. FI 51 Ulkoiset liitännät Videotallenteiden siirtäminen Voit siirtää tallenteet tietokoneelle DVliitännän avulla. TÄRKEÄÄ Videokuvan siirtyminen asianmukaisesti riippuu käytetystä ohjelmistosta ja tietokoneen ominaisuuksista/ asetuksista. Jos tietokone jumiutuu videokameran ollessa liitettynä, irrota DV-kaapeli ja katkaise videokameran ja tietokoneen virta. Kytke virta takaisin laitteisiin hetken kuluttua, aseta videokamera -tilaan ja liitä laitteet uudelleen. Ennen kuin liität videokameran tietokoneeseen DV-kaapelilla, varmista, ettei tietokoneeseen ole liitetty mitään muuta IEEE1394-laitetta. Videonmuokkausohjelmiston mukaan sinun täytyy ehkä asettaa videokameran -kytkin muuhun kuin PLAYasentoon. Katso lisätietoja muokkausohjelmiston käyttöohjeesta. Laitteisto- ja järjestelmävaatimukset Tietokone, jossa on IEEE1394 (DV) -liitäntä tai IEEE1394 (DV) -sieppauskortti. DV-kaapeli. Käytä lisävarusteena saatavaa CV-150F (4 nastaa 4 nastaa)- tai CV-250F (4 nastaa 6 nastaa) -DV-kaapelia.
