1 Digital videokamera Bruksanvisning Digital-Videokamera Betjeningsvejledning Digitaalinen videokamera Käyttöopas Svenska Dansk Suomi Mini Digital Video Cassette Sv Läs också följande bruksanvisning. Da Du bør også læse følgende betjeningsvejledning. Su Lue myös seuraava käyttöohje. Digital Video Software PAL

2 Johdanto Tärkeitä käyttöohjeita VAROITUS! VIDEOKAMERAA EI SAA PURKAA, KOSKA SE VOI AIHEUTTAA SÄHKÖISKUVAARAN. KAMERAN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVAKSI TARKOITETTUJA OSIA. OTA TARVITTAESSA YHTEYS CANON-HUOLTOON. VAROITUS! KAMERAA EI SAA KÄYTTÄÄ SATEESSA TAI ERITTÄIN KOSTEISSA OLOISSA SÄHKÖISKU- JA PALOVAARAN VUOKSI. HUOMIO: KÄYTÄ AINOASTAAN VALMISTAJAN SUOSITTELEMIA LISÄVARUSTEITA SÄHKÖISKUVAARAN JA TOIMINTAHÄIRIÖIDEN VÄLTTÄMISEKSI. HUOMIO: IRROTA VIRTAJOHTO PISTORASIASTA, KUN KAMERA EI OLE KÄYTÖSSÄ. CA-570:n arvokilpi on laitteen pohjassa. 2

3 Käyttöohjeen käyttäminen Kiitokset Canon MVX45i/MVX40i/MVX40-videokameran hankinnasta. Lue tämä käyttöohje huolellisesti ennen videokameran käyttämistä ja säilytä ohje vastaisen varalle. Käyttöohjeessa käytetyt symbolit ja viittaukset : Kameran käyttöön liittyviä varotoimia : Lisätoimintoja, jotka täydentävät perustoimintoja : Viittaus sivunumeroon Isoilla kirjaimilla viitataan videokameran tai kauko-ohjaimen painikkeisiin. Hakasulkeiden [ ] sisällä oleva teksti viittaa näytössä näkyviin valikkokohtiin. "Näyttö" viittaa nestekidenäyttöön ja etsimen ruutuun. Huomaa, että kuvat viittaavat tavallisesti MVX45i-videokameraan. Digitaalinen zoom Kun digitaalinen zoom on käytössä, videokamera vaihtaa automaattisesti optista ja digitaalista zoomia. Digitaalisella zoomilla kuvan tarkkuus heikentyy sitä mukaa kuin zoomaat lähemmäs kohdetta. Su Johdanto Toimintatilat (ks. alla) Valikkokohta oletusasetuksessaan 56x/280x digitaalinen zoom 40x/200x digitaalinen zoom (56x CARD CAMERA -tilassa) (40x CARD CAMERA -tilassa) CAMERA PLAY (VCR) CARD CAMERA CARD PLAY VALIKKO CAMERA A SETUP D.ZOOM OFF ( 70) 1. Avaa valikko painamalla MENU-painiketta. Su Painike ja kytkimet 2. Valitse SET-valintakiekkoa kiertämällä [CAMERA SETUP / KAMERAN ASETUKSET] ja paina valintakiekkoa. 3. Valitse SET-valintakiekkoa kiertämällä [D.ZOOM] ja paina valintakiekkoa. 4 V lit t iht ht ki tä ällä SET li t ki kk Perustoiminnot Tallentaminen Toimintatilat Toimintatila määräytyy POWER-virtakytkimen ja TAPE/CARD-nauha-/korttikytkimen asennon mukaan. Toimintatila POWER-kytkin TAPE/CARD-kytkin CAMERA PLAY (VCR) CARD CAMERA CARD PLAY CAMERA (TAPE) PLAY (VCR) (TAPE) CAMERA (CARD) PLAY (VCR) (CARD) CAMERA CAMERA : Toimintoa voi käyttää tässä tilassa. : Toimintoa ei voi käyttää tässä tilassa. 3

4 4 Tiedot tavaramerkeistä on tavaramerkki. on tavaramerkki. Windows on Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Macintosh ja Mac OS ovat Apple Computer Inc:n tavaramerkkejä, jotka on rekisteröity Yhdysvalloissa ja muissa maissa. HDV on Sony Corporationin ja Victor Company of Japan, Limitedin (JVC:n) tavaramerkki. Myös muut nimet ja tuotteet, joita ei ole mainittu yllä, voivat olla haltijoidensa rekisteröityjä tavaramerkkejä tai tavaramerkkejä.

5 Sisällysluettelo Johdanto Käyttöohjeen käyttäminen...3 Mukana toimitettujen tarvikkeiden tarkistaminen...8 Komponenttiopas...9 Näytöt...13 Valmistelut Vaihe 1: Virtalähteen valmistelu...16 Vaihe 2: Kasetin asettaminen...19 Vaihe 3: Muistikortin asentaminen...20 Vaihe 4: Videokameran valmisteleminen...21 Vaihe 5: Kauko-ohjaimen käyttäminen...23 Vaihe 6: Nestekidenäytön säätäminen...24 Vaihe 7: Näyttökielen vaihtaminen...25 Vaihe 8: Aikavyöhykkeen, päiväyksen ja ajan asettaminen...26 Perustoiminnot Tallentaminen Videokuvan tallentaminen nauhalle...28 Tallentaminen muistikortille...31 Zoomaaminen...34 Vihjeitä parempaan tallennukseen...36 Toisto Nauhan toistaminen...37 Toistaminen muistikortilta...39 Äänenvoimakkuuden säätäminen...40 Toistaminen TV-ruudussa...41 Lisätoiminnot Kuvausohjelmat Kuvausohjelmien käyttäminen...44 Super Night -yökuvausohjelman käyttö...46 Erikoiskohteiden kuvausohjelmien käyttö...47 Ohjelmoidun automaattivalotuksen käyttäminen...48 Valotusajan esivalinnan käyttö...49 Himmenninaukon esivalinta...50 Tallentaminen Valotuksen säätäminen käsin...51 Tarkentaminen käsin...52 Minivideovalon käyttäminen...53 Itselaukaisimen käyttäminen...54 Ulkoisella mikrofonilla nauhoittaminen...55 Asetusten muuttaminen (1) Asetusten muuttaminen FUNC. -painikkeella...56 Valikkokohtien luettelo (FUNC.)...57 Valkotasapainon asettaminen...58 Kuvatehosteen valitseminen...60 Digitaalisten tehosteiden käyttäminen...61 Su Johdanto 5

6 Asetusten muuttaminen (2) Asetusten muuttaminen MENU-painikkeella...70 Valikkokohtien luettelo (MENU)...71 Tallennustilan muuttaminen (SP/LP)...76 Äänen tallennustason säätäminen...77 Tuulisuojan käyttö...79 Television laajakulmamuodossa tallentaminen (16:9)...80 Oma kamera -asetusten muuttaminen...81 Toisto Kuvan suurentaminen...83 Tietokoodin näyttäminen...84 Tallennuskohdan lopun haku...85 Merkittyyn kohtaan palaaminen...86 Päiväyksen haku...87 Digitaalikameran toiminnot Kuvan laadun/koon valitseminen...88 Samanaikainen tallennus nauhalle ja muistikortille...90 Salaman käyttäminen...91 Valonmittaustavan valitseminen...93 Tarkennustavan vaihtaminen...94 Kuvaustavan valitseminen...95 Panoraamakuvien tallentaminen (Stitch Assist -tila)...97 Stillkuvan tarkasteleminen heti tallentamisen jälkeen...99 Kuvien toistaminen/hakeminen Kuvien suojaaminen Kuvien poistaminen Muistikortin alustaminen Editointi Videonauhuriin tai digitaaliseen videolaitteeseen kopioiminen Analogisen linjasisäänmenon kautta kopioiminen DV-jälkitallentaminen Analogisten signaalien muuntaminen digitaalisiksi (analogi-digitaalimuunnin) Äänen jälkitallentaminen Kopioiminen nauhalta muistikortille Tulostaminen Stillkuvien tulostaminen Tulostusasetusten valitseminen Rajausasetukset Tulostaminen tulostusjärjestysasetuksilla Kytkeminen tietokoneeseen Videotallenteiden siirtäminen tietokoneeseen Kuvien siirtäminen muistikortilta tietokoneeseen Suorasiirto (vain Windows OS) Siirrettävien kuvien valitseminen (siirtomerkintä) NETWORK-tilan käyttäminen (DV Messenger -versio 2) Vianmääritys Vianmääritys Näyttöviestit

7 Kieltoja ja kehoituksia Käsittelyn varotoimet Kuvapäiden puhdistaminen Huolto/muuta Lisätietoja Järjestelmäkaavio (saatavuus vaihtelee alueittain) Lisävarusteet Tekniset tiedot Hakemisto Su Johdanto 7

8 Mukana toimitettujen tarvikkeiden tarkistaminen CA-570-verkkolaite (sis. virtajohdon) NB-2LH-akku WL-D85-kauko-ohjain Litiumnappiparisto CR2025 kauko-ohjainta varten Objektiivin suojus ja suojuksen hihna SS-900-olkahihna STV-250N-stereo/ videokaapeli PC-A10-SCARTsovitin* IFC-300PCU-USBkaapeli MMC-16M MultiMediaCard -muistikortti DIGITAL VIDEO SOLUTION DISK Windows Macintosh * Vain Euroopassa. 8

9 Komponenttiopas MVX45i/MVX40i/MVX40 Kuva vasemmalta Su Kuva oikealta sivulta Johdanto Tarkennusrengas ( 52) FUNC.-toimintopainike ( 56) SET-valintakiekko ( 40, 56, 70) Kaiutin ( 40) Muistikorttipaikka ( 20) FOCUS-painike ( 52) / DATA CODE -painike ( 84) EXP-painike ( 51) / END SEARCH -painike ( 85) Kuvausohjelman valintakiekko ( 44) (itselaukaisin) -painike ( 54) / REC PAUSE -painike* ( 106, 108) RESET-painike ( 136) (salama) -painike ( 91) / / (toisto/tauko) -painike ( 37) REC SEARCH -painike ( 30) / (tallennuksen tarkastelu) -painike ( 30) / (takaisinkelaus) -painike ( 37) /CARD -painike ( 39) REC SEARCH + -painike ( 30) / (eteenkelaus) -painike ( 38) / CARD + -painike ( 39) DRIVE MODE -painike ( 95) / (pysäytys) -painike ( 37) / AUDIO LEVEL -painike ( 77) MENU-painike ( 70) D.EFFECTS-painike ( 61) LCD BACKLIGHT -painike ( 24) Liitinten suojus DC IN -liitäntä ( 16) Virtakytkin ( 3, 135) MIC-liitäntä ( 55) AV-liitäntä ( 41) / (kuuloke) -liitäntä ( 40) DV-liitäntä ( 105, 108, 129) Käsikahva ( 21) * vain MVX45i/MVX40i. 9

10 Kuva edestä Kuva takaa Salama ( 91) Minivideovalo (apuvalo)* ( 53) Liitinten suojus Stereomikrofoni Kauko-ohjaintunnistin ( 23) USB-liitäntä ( 118, 131) S-videoliitäntä ( 43) Etsin ( 21) Dioptrian säädin ( 21) Nestekidenäyttö ( 24) OPEN-painike ( 24) Korttikäytön ilmaisin ( 31) BATTERY RELEASE -painike ( 16) LIGHT-painike* ( 53) CHARGE-latausilmaisin ( 16) POWER-ilmaisin Käynnistys-/pysäytyspainike ( 28, 31) UNLOCK-painike ( 135) Sarjanumero Akun kiinnike ( 16) * vain MVX45i. 10

11 Kuva ylhäältä Su Kuva alhaalta Johdanto (tulosta/siirrä) -painike ( 119, 132) TAPE/CARD-kytkin ( 3) PHOTO-painike ( 31) Zoomin säädin ( 34) Monitoiminen varusteluisti ( 55) Kasettitila ( 19) OPEN/EJECT -kytkin ( 19) Kasettitilan kansi ( 19) Hihnakiinnike ( 22) Jalustakierre ( 36) Varusteluisti ( 55) 11

12 WL-D85-kauko-ohjain START/ STOP PHOTO ZOOM CARD DATE SEARCH REW PLAY FF STOP PAUSE SLOW ZERO SET AUDIO DUB. MEMORY TV SCREEN WIRELESS CONTROLLER WL-D85 Lähetin Käynnistys-/pysäytyspainike ( 28, 31) CARD /+ -painikkeet ( 39) DATE SEARCH / -painikkeet ( 87) REW -painike ( 37) / -painike ( 38) PAUSE -painike ( 38) SLOW -painike ( 38) AUDIO DUB. -painike ( 113) ZERO SET MEMORY -painike ( 86) PHOTO-painike ( 31) Zoomauspainikkeet ( 34) PLAY -painike ( 37) FF -painike ( 38) STOP -painike ( 37) +/ -painike ( 38) x 2 -painike ( 38) TV SCREEN -painike ( 73) 12

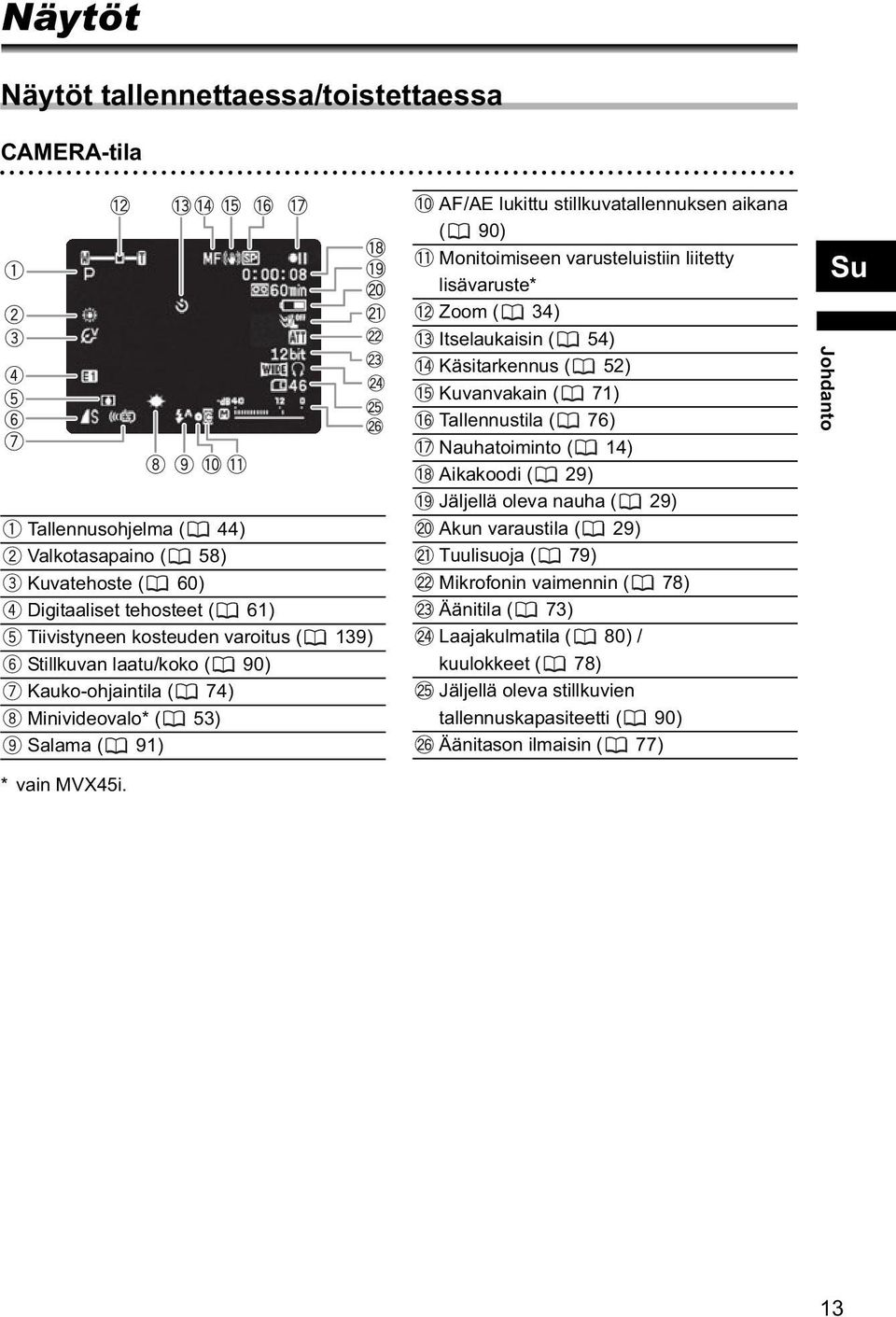

13 Näytöt Näytöt tallennettaessa/toistettaessa CAMERA-tila Tallennusohjelma ( 44) Valkotasapaino ( 58) Kuvatehoste ( 60) Digitaaliset tehosteet ( 61) Tiivistyneen kosteuden varoitus ( 139) Stillkuvan laatu/koko ( 90) Kauko-ohjaintila ( 74) Minivideovalo* ( 53) Salama ( 91) AF/AE lukittu stillkuvatallennuksen aikana ( 90) Monitoimiseen varusteluistiin liitetty lisävaruste* Zoom ( 34) Itselaukaisin ( 54) Käsitarkennus ( 52) Kuvanvakain ( 71) Tallennustila ( 76) Nauhatoiminto ( 14) Aikakoodi ( 29) Jäljellä oleva nauha ( 29) Akun varaustila ( 29) Tuulisuoja ( 79) Mikrofonin vaimennin ( 78) Äänitila ( 73) Laajakulmatila ( 80) / kuulokkeet ( 78) Jäljellä oleva stillkuvien tallennuskapasiteetti ( 90) Äänitason ilmaisin ( 77) Su Johdanto * vain MVX45i. 13

14 PLAY (VCR) -tila 12-bittinen ääni ( 115) Tallennuskohdan lopun haku ( 85) Videokuvan koko ( 116) Stillkuvan laatu/koko ( 116) Tietokoodi ( 84) Yhdysrakenteisen kaiuttimen tai kuulokkeiden äänenvoimakkuus ( 40) Nauhatoiminto : Tallennus : Tauko : Pysäytys : Kasetin poisto : Toisto : Kelaus eteenpäin : Kelaus taaksepäin / : Kuvallinen eteenpäinkelaus / kuvallinen takaisinkelaus ( 38) x2 / x2: toisto x2-nopeudella ( 38) x1 / x1: toisto x1-nopeudella ( 38) / : Hidas toisto ( 38) / : Toisto kuva kerrallaan / taaksepäin toisto kuva kerrallaan ( 38) / : Toiston taukotila ( 38) / : Päiväyksen haku ( 87) / : Otosmuistikohta ( 86) / : Äänen jälkitallennus ( 113) CARD CAMERA -tila Valonmittaustapa ( 93) Valkotasapaino ( 58) Kuvatehoste ( 60) Kuvaustapa ( 95) Digitaaliset tehosteet ( 61) Videokuvan koko ( 88) Stillkuvan laatu/koko ( 88) Videokameran tärähdysvaroitus ( 71) Jäljellä oleva videokuvan tallennuskapasiteetti Jäljellä oleva stillkuvien tallennuskapasiteetti 14

15 CARD PLAY -tila Suojausmerkki ( 102) Tiedostonumero ( 72) Kuvien määrä Stillkuvan koko Tietokoodi ( 84) Videokuvan koko/toistoaika Su Johdanto 15

16 Valmistelut Vaihe 1: Virtalähteen valmistelu Videokameran virtalähteenä voidaan käyttää akkua tai verkkovirtaa. Lataa akku ennen käyttöä. Akun kiinnittäminen 1. Siirrä POWER-kytkin asentoon OFF. 2. Siirrä etsintä ylöspäin. 3. Asenna akku kameraan. Irrota akun liitinten suojus. Paina akkua kevyesti ja työnnä sitä nuolen suuntaan, kunnes se napsahtaa paikalleen. Akun poistaminen: 1. Siirrä etsintä ylöspäin. 2. Paina BATTERY RELEASE -painiketta ja liu'uta akkua ylöspäin. BATTERY RELEASE -painike Akun lataaminen 1. Kytke virtajohto verkkolaitteeseen. 2. Liitä virtajohto pistorasiaan. 3. Kytke verkkolaite videokameran DC IN -liitäntään. CHARGE-latausilmaisin alkaa vilkkua. Kun akku on ladattu, valo palaa tasaisesti. Verkkolaitteen poistaminen: 1. Irrota verkkolaite videokamerasta. 2. Irrota virtajohto pistorasiasta. 3. Irrota virtajohto verkkolaitteesta. CHARGElatausilmaisin DC IN -liitäntä 16

17 Videokameran kytkeminen pistorasiaan Kytkemällä videokameran pistorasiaan sinun ei tarvitse huolehtia virran riittävyydestä. Voit pitää akun paikallaan, sillä videokamera ei kuluta akkuvirtaa ollessaan kytkettynä pistorasiaan. 1. Siirrä POWER-kytkin asentoon OFF. 2. Kytke virtajohto verkkolaitteeseen. 3. Liitä virtajohto pistorasiaan. 4. Kytke verkkolaite videokameran DC IN -liitäntään. Su Katkaise kamerasta virta, ennen kuin liität tai irrotat verkkolaitteen. Älä liitä kameran DC IN -liitäntään tai verkkolaitteeseen laitteita, joita ei ole tähän tarkoitukseen nimenomaisesti suositeltu. Verkkolaitteesta saattaa kuulua ääntä käytön aikana. Tämä on täysin normaalia. Älä irrota tai liitä virtajohtoa latauksen aikana. Lataus saattaa silloin pysähtyä. Akku ei välttämättä lataudu kunnolla, vaikka CHARGE-latausilmaisin palaisi tasaisesti. Akku ei välttämättä lataudu kunnolla myöskään silloin, jos latauksen aikana sattuu virtakatkos. Poista tällöin akku ja asenna se sitten takaisin videokameraan. Valmistelut Jos verkkolaite tai akku on viallinen, CHARGE-ilmaisin vilkkuu nopeasti (noin kaksi kertaa sekunnissa) ja lataus pysähtyy. CHARGE-latausilmaisin ilmaisee akun lataustilanteen %: vilkkuu kerran sekunnissa Yli 50 %: vilkkuu kaksi kertaa sekunnissa 100 %: palaa koko ajan 17

18 Lataus-, tallennus- ja toistoajat Alla olevat ajat ovat ohjeellisia. Todelliset ajat vaihtelevat lataus-, tallennus- ja toisto-olosuhteiden mukaan. Akku NB-2LH NB-2L BP-2L12 BP-2L14 Latausaika 140 min 125 min 220 min 260 min Pisin tallennusaika Etsin 85 min 70 min 145 min 185 min Nestekidenäyttö normaali 80 min 65 min 140 min 175 min kirkas 75 min 60 min 130 min 165 min Normaali tallennusaika* Etsin 45 min 35 min 80 min 100 min Nestekidenäyttö normaali 45 min 35 min 80 min 100 min kirkas 40 min 35 min 75 min 95 min Toistoaika 115 min 90 min 200 min 245 min * Tallennusaikojen arvioissa on otettu huomioon se, että välillä kuvaus pysäytetään ja käynnistetään, kuvaa zoomataan ja virta katkaistaan ja kytketään. Suosittelemme lataamaan akun C:n lämpötilassa. Lämpötila-alueen 0 40 C ulkopuolella CHARGE-latausilmaisin alkaa vilkkua nopeasti ja lataus pysähtyy. Litiumioniakku voidaan ladata milloin tahansa. Tällaisen akun varausta ei tarvitse purkaa kokonaan ennen lataamista, toisin kuin tavallisten akkujen. Säästät akkuvirtaa, kun et jätä videokameraa tallennuksen taukotilaan, vaan katkaiset virran. On suositeltavaa pitää mukana kaksi kolme kertaa enemmän akkukapasiteettia kuin uskot tarvitsevasi. 18

19 Vaihe 2: Kasetin asettaminen Käytä vain videokasetteja, joissa on -logo. 1. Työnnä OPEN/EJECT-kytkintä ja Nauhan suojauskieleke avaa kasettitilan kansi. Kasettitila avautuu automaattisesti. 2. Aseta kasetti. Aseta kasetti niin, että ikkunaosa tulee käsikahvan hihnaan päin. Poista kasetti vetämällä se suoraan ulos. 3. Paina kasettitilassa olevaa -merkkiä, kunnes kuulet napsahduksen. Su 4. Odota, että kasettitila sulkeutuu automaattisesti, ja sulje sitten kasettitilan kansi. Valmistelut Älä koske kasettitilaan sen avautuessa tai sulkeutuessa automaattisesti, äläkä yritä sulkea kasettitilaa, ennen kuin se on avautunut täysin. Varo, etteivät sormet jää kasettitilan kannen väliin. Jos videokamera on liitetty virtalähteeseen, kasetti voidaan asettaa/poistaa, vaikka POWER-kytkin olisi asennossa OFF. 19

20 Vaihe 3: Muistikortin asentaminen Tämä videokamera tukee vain MultiMediaCard- ja SD-muistikortteja. Kortin asentaminen 1. Siirrä POWER-kytkin asentoon OFF. 2. Avaa kansi. 3. Työnnä muistikortti suorassa muistikorttipaikkaan niin pitkälle kuin se menee. 4. Sulje kansi. Älä sulje kantta väkisin: kortti ei välttämättä ole kunnolla paikallaan. Kortin poistaminen Älä yritä vetää muistikorttia ulos väkisin, vaan työnnä sitä ensin sisäänpäin. 1. Katkaise videokamerasta virta. Varmista ennen virran katkaisemista, ettei korttikäytön merkkivalo vilku. 2. Avaa kansi. 3. Vapauta muistikortti työntämällä sitä. Poista muistikortti. 4. Sulje kansi. Katkaise aina videokamerasta virta, ennen kuin poistat tai asennat muistikortin. Muuten muistikortin tiedot voivat vaurioitua. Jos käytät jotakin muuta kuin kameran mukana toimitettua muistikorttia, muista alustaa kortti kameralla ( 104). SD-muistikortissa on suojauskytkin, joka estää sisällön tahattoman pyyhkimisen. Asianmukaista toimintaa ei voida taata kaikkien muistikorttien kanssa. Korttikäytön ilmaisin Suojauskytkin 20

21 Vaihe 4: Videokameran valmisteleminen Etsimen säätäminen (dioptrian säätö) 1. Kytke kameraan virta ja pidä nestekidenäyttö suljettuna. 2. Vedä etsin esiin. 3. Aseta sopiva asetus dioptrian säätövivulla. 4. Työnnä etsin takaisin sisään. Su Objektiivinsuojuksen kiinnittäminen 1. Kiinnitä naru objektiivinsuojukseen. 2. Aseta käsikahva kulkemaan narussa olevan silmukan kautta. Irrota ja kiinnitä objektiivinsuojus painamalla siinä olevia painikkeita. Anna objektiivinsuojuksen riippua käsikahvan hihnassa kuvauksen aikana ja paina se objektiivin päälle kuvauksen jälkeen. Valmistelut Käsikahvan hihnan säätäminen Pidä videokameraa oikeassa kädessä ja säädä hihnaa vasemmalla kädellä. Säädä hihna niin, että etusormesi ylettyy zoomin säätimeen. Lisäksi peukalosi pitäisi ylettyä käynnistys-/pysäytyspainikkeeseen. 21

22 Olkahihnan kiinnittäminen Pujota päät hihnan kiinnikkeen läpi ja säädä hihna sopivan pituiseksi. 22

23 Vaihe 5: Kauko-ohjaimen käyttäminen Pariston asentaminen Kauko-ohjain toimii CR2025-litiumnappiparistolla. 1. Paina kielekettä nuolen osoittamaan suuntaan ja vedä paristonpidike ulos. 2. Aseta litiumnappiparisto paikalleen niin, että +-puoli osoittaa ylöspäin. 3. Työnnä pariston pidike paikalleen. Kieleke Su Valmistelut Kauko-ohjaimen käyttäminen Kun painat painiketta, suuntaa kauko-ohjain videokameran kaukoohjaintunnistimeen. Kauko-ohjain ei välttämättä toimi asianmukaisesti, jos kaukoohjaintunnistimeen osuu suora auringonvalo tai muu kirkas valo. Jos kauko-ohjain ei toimi, tarkista, onko kauko-ohjaintunnistimen asetuksena [OFF ] ( 74). Jos videokamera ei toimi kauko-ohjaimen välityksellä tai jos se toimii vain kauko-ohjaimen ollessa lähellä videokameraa, vaihda paristo. 23

24 Vaihe 6: Nestekidenäytön säätäminen Nestekidenäytön kiertäminen Paina OPEN-painiketta ja avaa nestekidenäyttö 90 asteen kulmaan. Voit kääntää nestekidenäyttöä 90 astetta alaspäin. Voit kääntää nestekidenäyttöä 180 astetta objektiivia kohti (kuvattava henkilö voi katsoa kuvaa nestekidenäytöstä). Voit kääntää nestekidenäyttöä siten, että kuvattava henkilö voi katsoa kuvaa samalla, kun käytät etsintä. Ominaisuudesta on hyötyä myös silloin, kun tallennat itselaukaisimella ja haluat itsekin kuvaan. Nestekidenäytön taustavalo Kuvattava henkilö voi katsoa kuvaa nestekidenäytöstä Voit valita nestekidenäytön kirkkaudeksi normaalin tai kirkkaan painamalla LCD BACKLIGHT -painiketta. Toiminnosta on hyötyä erityisesti ulkona kuvattaessa. Paina LCD BACKLIGHT -painiketta. Asetus muuttuu jokaisella painikkeen painalluksella. LCD BACKLIGHT -painike Asetus ei vaikuta tallennuksen tai etsimen ruudun kirkkauteen. Akkua käytettäessä videokamera säilyttää asetuksen, vaikka muutat POWERkytkimen asentoa. Akun käyttöaika lyhenee, kun nestekidenäyttö asetetaan kirkkaammalle. 24

25 Vaihe 7: Näyttökielen vaihtaminen Videokameran näyttöjen ja valikkojen kieleksi voidaan vaihtaa saksa, espanja, ranska, italia, venäjä, yksinkertaistettu kiina, perinteinen kiina, korea tai japani. VALIKKO ( 70) DISPLAY SETUP/ LANGUAGE ENGLISH 1. Käännä POWER-kytkin asentoon CAMERA tai PLAY (VCR). 2. Paina MENU-painiketta. 3. Valitse SET-valintakiekkoa kiertämällä [DISPLAY SET UP / NÄYTÖN ASETUKSET / ] ja paina valintakiekkoa. 4. Valitse SET-valintakiekkoa kiertämällä [LANGUAGE/KIELI ] ja paina valintakiekkoa. 5. Valitse kieli SET-valintakiekkoa kiertämällä ja paina valintakiekkoa. 6. Paina MENU-painiketta. Jos olet vaihtanut kielen vahingossa, vaihda asetusta valikkokohdan vieressä olevaa -merkkiä seuraamalla. Näytön alareunan - ja -näytöt viittaavat painikkeiden nimiin, eivätkä ne vaihdu kieltä vaihdettaessa. Su Valmistelut 25

26 Vaihe 8: Aikavyöhykkeen, päiväyksen ja ajan asettaminen Aikavyöhykkeen/kesäajan asettaminen VALIKKO ( 70) SYSTEM T.ZONE/DST PARIS 1. Käännä POWER-kytkin asentoon CAMERA tai PLAY (VCR). 2. Avaa valikko painamalla MENU-painiketta. 3. Valitse SET-valintakiekkoa kiertämällä [SYSTEM/ JÄRJESTELMÄ] ja paina valintakiekkoa. 4. Valitse [T.ZONE/DST/A.VYÖHYKE/KSK] kiertämällä SET-valintakiekkoa ja paina valintakiekkoa. Aikavyöhykeasetus tulee näkyviin (ks. seuraavan sivun taulukko). Oletusasetuksena on Pariisi. 5. Valitse oma aikavyöhykkeesi kiertämällä SET-valintakiekkoa ja paina valintakiekkoa. Aseta kesäaika valitsemalla aikavyöhyke, jonka vieressä on merkki. Päiväyksen ja ajan asettaminen VALIKKO ( 70) SYSTEM D/TIME SET 1.JAN :00 AM 6. Valitse SET-valintakiekkoa kiertämällä [D/TIME SET / P/AIKA-ASETUS] ja paina valintakiekkoa. Vuosilukunäyttö alkaa vilkkua. 7. Valitse SET-valintakiekkoa kiertämällä vuosi ja paina valintakiekkoa. Näytön seuraava osa alkaa vilkkua. Aseta kuukausi, päivä, tunnit ja minuutit samalla tavoin. 8. Paina lopuksi MENU-painiketta, jolloin poistut valikosta ja kello käynnistyy. Jos videokamera on käyttämättä noin kolme kuukautta, yhdysrakenteinen litiumakku voi purkautua ja päiväys- ja aika-asetus peruuntua. Lataa siinä tapauksessa litiumakku uudelleen ( 145). 26

27 Aikavyöhykkeet Kun olet kerran asettanut aikavyöhykkeen, päiväyksen ja ajan, sinun ei tarvitse asettaa aikaa uudelleen aikavyöhykkeeltä toiselle matkustaessasi. Valitse aikavyöhyke kohdemaan mukaan, niin videokamera säätää kellon automaattisesti Su Nro Aikavyöhyke Nro Aikavyöhyke 1 LONTOO 13 WELLGTN (Wellington) 2 PARIISI 14 SAMOA 3 KAIRO 15 HONOLU (Honolulu) 4 MOSKOVA 16 ANCHOR. (Anchorage) 5 DUBAI 17 L.A. (Los Angeles) 6 KARACHI 18 DENVER 7 DACCA 19 CHICAGO 8 BANGKOK 20 N.Y. (New York) 9 H. KONG (Hongkong) 21 CARACAS 10 TOKIO 22 RIO (Rio de Janeiro) 11 SYDNEY 23 FERNAN. (Fernando de Noronha) 12 SOLOMON 24 AZORIT Valmistelut 27

28 Perustoiminnot Tallentaminen Videokuvan tallentaminen nauhalle Ennen tallentamisen aloittamista Tee testitallennus ennen tallentamisen aloittamista varmistaaksesi, että videokamera toimii oikein. Puhdista kuvapäät tarvittaessa ( 147). 1. Aseta kamera CAMERA-tilaan. Aseta POWER-kytkin kohtaan CAMERA ja TAPE/CARD-kytkin kohtaan. POWER-ilmaisin syttyy. 2. Aloita tallentaminen painamalla käynnistys-/pysäytyspainiketta. Kun haluat keskeyttää tallentamisen, paina käynnistys-/pysäytyspainiketta uudelleen. Tallentamisen jälkeen 1. Siirrä POWER-kytkin asentoon OFF. 2. Sulje nestekidenäyttö. 3. Asenna objektiivinsuojus takaisin paikalleen. 4. Poista kasetti kamerasta. 5. Irrota virtalähde. Odota ennen tallentamisen aloittamista, että nauhalaskin pysähtyy täysin. Jos et poista kasettia kamerasta, voit nauhoittaa seuraavan kuvausjakson aiheuttamatta nauhoitusten välille kohinaa tai tyhjiä kohtia, vaikka katkaisisitkin kamerasta virran. Nestekidenäytön käyttäminen voi olla vaikeaa kirkkaassa valossa. Tällöin kannattaa käyttää etsintä. Kun tallennetaan läheltä tulevia voimakkaita ääniä (kuten ilotulitusta, rumpuja tai konsertteja), ääni saattaa vääristyä tai tallentua väärällä äänitasolla. Tämä on täysin normaalia. Äänen tallennustasoa voidaan säätää myös manuaalisesti ( 77). Jos videokamera jätetään tallennuksen taukotilaan yli 4 minuutiksi 30 sekunniksi, se siirtyy pysäytystilaan nauhan ja kuvapäiden suojaamiseksi. Tallennus aloitetaan painamalla käynnistys-/pysäytyspainiketta pysäytystilassa ja tallennuksen taukotilaan siirrytään painamalla (itselaukaisu) -painiketta. 28

29 Jos videokamera on akkukäytöllä käyttämättömänä yli 5 minuuttia, se sammuu virran säästämiseksi ( 74). Näytön keskelle tulee teksti AUTO POWER OFF noin 30 sekuntia ennen videokameran sammumista. Jos videokamera sammuu, käännä POWER-kytkin asentoon OFF ja takaisin päälle. Nestekidenäyttö ja etsimen ruutu: Näyttöjen valmistuksessa käytetään suurtarkkuustekniikkaa. Yli 99,99 % kuvapisteistä toimii määritysten mukaisesti. Alle 0,01 % kuvapisteistä voi syttyä ajoittain väärin tai näkyä mustina tai vihreinä pisteinä. Tällä ei ole vaikutusta tallentuvaan kuvaan, eikä ilmiötä voida pitää toimintavirheenä. Näytöt tallennuksen aikana Su Akun varaustila Akkusymboli ilmaisee akun varaustilan. Aikakoodi Ilmaisee tallennusajan tunteina, minuutteina ja sekunteina. Jäljellä oleva nauha Ilmaisee jäljellä olevan nauhan määrän minuutteina. muuttuu tallennettaessa. END vilkkuu, kun nauha loppuu. Jos aikaa on jäljellä alle 15 sekuntia, nauhassa jäljellä olevaa aikaa ei välttämättä näy. Ilmaisimen asianmukainen toiminta riippuu käytettävästä nauhatyypistä. Kun akku on tyhjä, alkaa vilkkua punaisena. Jos liität tyhjän akun, virta voi katketa ilman, että tulee näkyviin. Akun todellisen varaustilan näytön tarkkuus riippuu olosuhteista, joissa videokameraa ja akkua käytetään. Tallennuksen muistutin Kun aloitat tallentamisen, videonauhuri laskee 1 10 sekuntia. Tämä auttaa ehkäisemään liian lyhyitä otoksia. Perustoiminnot Tallentaminen 29

30 Katsominen ja selaaminen tallennuksen aikana Voit tarkastella tallennuksesi viimeisiä sekunteja (tallennuksen tarkastelu). Voit myös toistaa nauhaa kohtaan, josta haluat aloittaa tallennuksen (tallennuskohdan haku). REC SEARCH -painike / (tallennuksen tarkastelu) -painike REC SEARCH + -painike Tallennuksen tarkastelu CAMERA PLAY (VCR) CARD CAMERA CARD PLAY Tallennuksen taukotilassa: Paina (tallennuksen tarkastelu) -painiketta ja vapauta se. Kamera kelaa nauhaa taaksepäin, näyttää edellisen otoksen viimeiset sekunnit ja palaa sen jälkeen tallennuksen taukotilaan. Tallennuskohdan haku CAMERA PLAY (VCR) CARD CAMERA CARD PLAY Tallennuksen taukotilassa: Paina ja pidä REC SEARCH + (eteenpäin)- tai REC SEARCH (taaksepäin) -painike painettuna. Vapauta painike siinä kohdassa, jossa haluat aloittaa tallentamisen. Kamera palaa tallennuksen taukotilaan. 30

31 Tallentaminen muistikortille Stillkuvien tallentaminen muistikortille 1. Aseta videokamera CARD CAMERA -tilaan. Aseta POWER-kytkin kohtaan CAMERA ja TAPE/CARD-kytkin kohtaan. POWER-ilmaisin syttyy. 2. Paina PHOTO-painike puoliväliin. muuttuu vihreäksi, kun tarkennus on säädetty, ja tarkennuskehys muuttuu vihreäksi. Kuulet samalla merkkiäänen. Kun painat kauko-ohjaimen PHOTOpainiketta, tallentaminen alkaa välittömästi. 3. Paina PHOTO-painike pohjaan. ja tarkennuskehys katoavat näytöstä, ja kuulet sulkimen äänen. Korttikäytön ilmaisin vilkkuu. Videokuvan tallentaminen muistikortille 1. Aseta videokamera CARD CAMERA -tilaan. Aseta POWER-kytkin kohtaan CAMERA ja TAPE/CARD-kytkin kohtaan. POWER-ilmaisin syttyy. 2. Aloita tallentaminen painamalla käynnistys-/pysäytyspainiketta. Korttikäytön ilmaisin vilkkuu. Lopeta tallentaminen painamalla käynnistys-/pysäytyspainiketta. Su Perustoiminnot Tallentaminen 31

32 Jos käytät SD-muistikorttia, varmista, että suojauskytkimen asento mahdollistaa tallentamisen. Älä katkaise videokamerasta virtaa, vaihda TAPE/CARD-kytkimen asentoa, irrota virtalähdettä, avaa muistikorttitilan kantta tai poista muistikorttia korttikäytön ilmaisimen vilkkuessa. Muuten tiedostot saattavat vahingoittua. Älä aseta/poista kasettia tallentamisen aikana. Tietoja tarkennuskehyksestä: Videokamera valitsee automaattisesti sopivan tarkennuskehyksen 9 tarkennuskehyksestä, jolloin voidaan keskittyä keskialueen ulkopuolisiin kohteisiin ( 94). Jos kohde ei sovellu automaattitarkennukseen, muuttuu keltaiseksi. Pidä PHOTO-painike puoliväliin asti painettuna ja säädä tarkennus käsin tarkennusrenkaalla. Muistikortilla olevien kuvien liian suuri määrä (Windows: yli kuvaa, Macintosh: yli kuvaa) voi estää kuvien lataamisen tietokoneeseen. Käytä silloin kortinlukijaa. Yhteys PictBridge-yhteensopivaan tulostimeen ei onnistu, jos muistikortilla on yli kuvaa. Parhaan mahdollisen toiminnan takaamiseksi muistikortilla olevien kuvien määrän tulisi olla vähemmän kuin 100. Tallennettaessa stillkuvaa (vaihe 2) kuva saattaa olla hetken epätarkka, kun videokamera tarkentaa kuvaa. Jos kohde on liian kirkas, OVEREXP. alkaa vilkkua. Käytä tässä tapauksessa lisävarusteena saatavaa harmaasuodatinta (ND) FS-34U. Muistikortille tallennettavan videokuvan ääni on monofoninen. SD-muistikortiksi suosittelemme Canon SD -muistikorttia tai muuta SDmuistikorttia, jonka siirtonopeus on vähintään 2 Mt sekunnissa ja joka on alustettu tällä videokameralla. Jos muistikorttia ei ole alustettu tällä videokameralla tai jos kortille/kortilta on toistuvasti tallennettu/poistettu tiedostoja, siirtonopeus voi hidastua ja tallennus keskeytyä. Videokuvan tallennusaika muistikortille määräytyy kuvan koon ja kohteen mukaan. Windows XP:n käyttäjät: Jos aiot kytkeä videokameran tietokoneeseen USBkaapelilla, älä tallenna kortille videokuvaa, jonka pituus ylittää 12 minuuttia resoluutiolla 320 x 240 tai 35 minuuttia resoluutiolla 160 x 120. Virran säästämiseksi kamera kytkeytyy pois päältä, jos sitä ei käytetä viiteen minuuttiin. 74 AUTO POWER OFF näkyy näytössä 30 sekuntia ennen virran katkaisemista. Kun haluat jatkaa tallentamista, siirrä POWER-kytkin ensin asentoon OFF ja sen jälkeen asentoon CAMERA. 32

33 Näytöt stillkuvan tallentamisen aikana Stillkuvan laatu/koko Ilmaisee stillkuvan laadun ja koon. Jäljellä oleva stillkuvien tallennuskapasiteetti vilkkuu punaisena: ei korttia vihreänä: 6 kuvaa tai enemmän keltaisena: 1 5 kuvaa punaisena: ei enempää kuvia Luku ei välttämättä pienene, vaikka kuva onkin tallennettu. Luku voi myös pienentyä kahdella kuvalla kerralla. Kaikki ilmaisimet näkyvät vihreinä, kun muistikorttia toistetaan. Korttikäytön näyttö Näyttöön tulee ilmaisemaan, että videokamera tallentaa parhaillaan muistikortille. Su Näytöt videokuvan tallentamisen aikana Videokuvan koko Ilmaisee videokuvan koon. Korttikäytön näyttö Näyttöön tulee ilmaisemaan, että videokamera kirjoittaa parhaillaan muistikortille. Jäljellä oleva videokuvan tallennuskapasiteetti Ilmaisee jäljellä olevan ajan tunteina ja minuutteina. Kun aikaa on jäljellä alle 1 minuutti, jäljellä oleva aika näytetään 10 sekunnin askelin, ja kun aikaa on jäljellä alle 10 sekuntia, 1 sekunnin askelin. Näytön toiminta vaihtelee tallennusolosuhteiden mukaan. Todellisuudessa aikaa voi olla jäljellä enemmän tai vähemmän kuin näyttö ilmaisee. Videokuvan tallennusaika Ilmaisee videokuvan tallennusajan. Perustoiminnot Tallentaminen 33

34 Zoomaaminen Videokamerassa on optinen ja digitaalinen zoom. Zoomaaminen lähemmäksi Zoomaaminen kauemmaksi Zoomin säädin Optinen zoom 14x optinen zoom 10x optinen zoom CAMERA PLAY (VCR) CARD CAMERA CARD PLAY Zoomaa kauemmas siirtämällä zoomin säädintä kohti W:tä (laajakulma). Zoomaa lähemmäs siirtämällä zoomin säädintä kohti T:tä (telekuvaus). Zoomaus toimii hitaasti, kun painat säädintä kevyesti. Voimakkaammin painettaessa zoomaus toimii nopeammin. Voit käyttää myös kauko-ohjaimen T- ja W-painikkeita. Zoomausnopeutta ei voi tällöin kuitenkaan säätää. Zoomausnopeus on hieman suurempi tallennuksen taukotilassa. Pysy vähintään 1 metrin etäisyydellä kohteesta. Laajakulmalla voit tarkentaa jopa 1 cm:n etäisyydellä olevaan kohteeseen. 34

35 Digitaalinen zoom Kun digitaalinen zoom on käytössä, videokamera vaihtaa automaattisesti optista ja digitaalista zoomia. Digitaalisella zoomilla kuvan tarkkuus heikentyy sitä mukaa kuin zoomaat lähemmäs kohdetta. 56x/280x digitaalinen zoom (56x CARD CAMERA -tilassa) 40x/200x digitaalinen zoom (40x CARD CAMERA -tilassa) CAMERA PLAY (VCR) CARD CAMERA CARD PLAY Su VALIKKO ( 70) CAMERA SETUP D.ZOOM OFF 1. Avaa valikko painamalla MENU-painiketta. 2. Valitse SET-valintakiekkoa kiertämällä [CAMERA SETUP / KAMERAN ASETUKSET] ja paina valintakiekkoa. 3. Valitse SET-valintakiekkoa kiertämällä [D.ZOOM] ja paina valintakiekkoa. 4. Valitse asetusvaihtoehto kiertämällä SET-valintakiekkoa. 5. Sulje valikko painamalla MENU-painiketta. Perustoiminnot Tallentaminen Zoomausilmaisin syttyy neljän sekunnin ajaksi. Se muuttuu vaaleansiniseksi, kun digitaalinen zoom asetetaan 56-kertaiseksi (MVX45i) tai 40-kertaiseksi (MVX40i/MVX40), ja edelleen tummansiniseksi, kun digitaalinen zoom asetetaan 280-kertaiseksi (MVX45i) tai 200-kertaiseksi (MVX40i/MVX40). Digitaalista zoomia ei voi käyttää seuraavissa tapauksissa: - yökuvaustiloissa - monikuvatallennuksella - Stitch Assist -tilassa. 35

36 Vihjeitä parempaan tallennukseen Ote kamerasta Jotta saisit mahdollisimman vakaan kuvan, pidä kamerasta lujasti kiinni oikealla kädellä ja tue oikea kyynärpää vartaloasi vasten. Tarvittaessa voit tukea kameraa myös vasemmalla kädelläsi. Varo koskettamasta mikrofonia tai objektiivia sormillasi. Vakauden parantaminen Nojaa seinää vasten Aseta videokamera pöydälle Nojaa kyynärpäähän Polvistu toisen polven varaan Käytä jalustaa Valaistus Ulkona kuvattaessa kannattaa pitää aurinko selän takana. Jos käytät jalustaa, älä jätä etsintä alttiiksi suoralle auringonvalolle, sillä se voi sulaa (objektiivi keskittää valonsäteet). Älä käytä yli 5,5 mm pitkiä jalustan kiinnitysruuveja, sillä ne voivat vahingoittaa videokameraa. 36

37 Toisto Nauhan toistaminen Jos toistettava kuva on vääristynyt, puhdista kuvapäät Canonin puhdistuskasetilla tai yleisesti alan liikkeistä saatavalla digitaalisten kuvapäiden puhdistuskasetilla ( 147). 1. Aseta kamera PLAY (VCR) -tilaan. Aseta POWER-kytkin kohtaan PLAY (VCR) ja TAPE/CARD-kytkin kohtaan. Su 2. Kelaa nauhaa taaksepäin painamalla -painiketta. 3. Aloita toisto painamalla / -painiketta. 4. Pysäytä toisto painamalla -painiketta. Perustoiminnot Toisto Jos käytät etsintä, sulje nestekidenäyttö. Nestekidenäyttö: Aikakoodi näyttää toiston aikana tunnit, minuutit, sekunnit ja kuvat. Jos aikaa on jäljellä alle 15 sekuntia, nauhassa jäljellä oleva aika ei välttämättä näy. Voit tuoda äänitason ilmaisimen näytölle ( 77). 37

38 Erikoistoistotilat REW PLAY FF STOP PAUSE SLOW / (toiston taukotila) Voit keskeyttää toiston painamalla / -painiketta normaalin toiston aikana. (kuvallinen eteenpäinkelaus) / (kuvallinen takaisinkelaus) Toistaa nauhaa 11,5-kertaisella nopeudella (eteen- tai taaksepäin). Pidä painiketta painettuna normaalin toiston tai eteenpäinkelauksen yhteydessä. / (toisto taaksepäin) Paina kauko-ohjaimen painiketta normaalin toiston aikana. Voit palata normaaliin toistoon painamalla -painiketta (toisto). +/ (katselu kuva kerrallaan) / / (katselu kuva kerrallaan taaksepäin) Toistaa nauhaa kuva kuvalta. Paina kauko-ohjaimen painiketta toistuvasti toiston taukotilassa. Paina ja pidä painike painettuna, kun haluat toistaa nauhaa kuva kuvalta eteen- tai taaksepäin. SLOW (hidas toisto eteenpäin) / (hidas toisto taaksepäin) Toistaa nauhaa 1/3-nopeudella. Paina kauko-ohjaimen painiketta normaalin tai taaksepäin toiston aikana. Voit palata normaaliin toistoon painamalla -painiketta (toisto). x2 (toisto x2-nopeudella) / (toisto x2-nopeudella taaksepäin) Toistaa nauhaa kaksinkertaisella nopeudella. Paina kauko-ohjaimen painiketta normaalin tai taaksepäin toiston aikana. Voit palata normaaliin toistoon painamalla -painiketta (toisto). Toistettaessa ei kuulu ääntä. Kuva saattaa hieman vääristyä joidenkin erikoistoistotilojen aikana. Jos videokamera jätetään tallennuksen taukotilaan yli 4 minuutiksi 30 sekunniksi, se sammuu nauhan ja kuvapäiden suojaamiseksi. 38

39 Toistaminen muistikortilta 1. Aseta videokamera CARD PLAY -tilaan. Aseta POWER-kytkin kohtaan PLAY (VCR) ja TAPE/CARD-kytkin kohtaan. Su 2. Voit liikkua kuvien välillä CARD +/ -painikkeella. Voit toistaa videokuvaa painamalla / -painiketta. Kun toisto päättyy, näyttöön tulee ensimmäinen kuva stillkuvana. Voit siirtyä toiston taukotilaan toistamisen aikana painamalla / - painiketta. Aloita toisto uudelleen painamalla / -painiketta uudestaan. Saat näkyviin videokuvan ensimmäisen kuvan painamalla -painiketta. CARD +/ -painike Perustoiminnot Toisto / (toisto/tauko) -painike Muulla kuin tällä videokameralla tallennetut kuvat, tietokoneesta ladatut kuvat (näytekuvia 69 lukuun ottamatta), tietokoneessa muokatut kuvat ja kuvat, joiden tiedostonimi on vaihdettu, eivät välttämättä toistu asianmukaisesti. Älä katkaise videokamerasta virtaa, vaihda TAPE/CARD-kytkimen asentoa, irrota virtalähdettä, avaa muistikorttitilan kantta tai poista muistikorttia korttikäytön ilmaisimen vilkkuessa. Muuten tiedostot saattavat vahingoittua. Videokuvan toiston aikana: Paina CARD +/ -painiketta (tai kauko-ohjaimen REW /FF -painiketta) valitaksesi kuvallisen 8x-eteenpäin-/ takaisinkelauksen. 39

40 Äänenvoimakkuuden säätäminen Kun toistat nauhaa nestekidenäytön kautta, ääni toistetaan videokameran sisäänrakennetun kaiuttimen kautta. Kaiutin ei toimi, jos suljet nestekidenäytön. Käytä kuulokkeita, kun käytät etsintä. (kuuloke) -liitäntä SETvalintakiekko Kaiutin Kaiuttimen äänenvoimakkuuden säätäminen CAMERA PLAY (VCR) CARD CAMERA CARD PLAY Kierrä SET-valintakiekkoa ylöspäin voimakkuuden lisäämiseksi tai alaspäin voimakkuuden vähentämiseksi. Äänenvoimakkuuspalkki tulee näyttöön kahden sekunnin ajaksi. Voit mykistää äänen kokonaan kiertämällä SET-valintakiekkoa alaspäin, kunnes näyttöön tulee OFF. Lisää äänenvoimakkuutta kiertämällä SETvalintakiekkoa ylöspäin. Kuulokkeiden äänenvoimakkuuden säätäminen Kuulokeliitäntä on samalla AV-liitäntä. Kuulokkeita voidaan käyttää vain silloin, kun näytössä on. Jos symbolia ei näy näytössä, vaihda asetus seuraavasti. CAMERA PLAY (VCR) CARD CAMERA CARD PLAY VALIKKO VCR SETUP AV/PHONES AV ( 70) 1. Paina MENU-painiketta ja valitse [VCR SETUP / VIDEON ASETUKSET]. Aseta valikon [AV/PHONES / AV/KUULOKKEET ] asetukseksi [PHONES/ KUULOKKEET ] ja paina MENU-painiketta. 2. Kierrä SET-valintakiekkoa ylöspäin voimakkuuden lisäämiseksi tai alaspäin voimakkuuden vähentämiseksi. 40 Kaiutin ei toimi, kun näytössä on. Älä kytke kuulokkeita, jos näytössä ei näy, sillä se aiheuttaa häiriöääniä. Voit säätää myös kuulokkeiden äänenvoimakkuutta tallennuksen aikana.

41 Toistaminen TV-ruudussa AV-liitäntä on samalla kuulokeliitäntä. Kun näytössä näkyy kuvatulla tavalla., vaihda asetus alla CAMERA PLAY (VCR) CARD CAMERA CARD PLAY VALIKKO ( 70) VCR SETUP AV/PHONES AV Paina MENU-painiketta ja valitse [VCR SETUP / VIDEON ASETUKSET]. Aseta valikon [AV/PHONES / AV/KUULOKKEET ] asetukseksi [AV] ja paina MENU-painiketta. SCART-liitännällä varustetut televisiot Tutustu myös television tai videonauhurin käyttöohjeisiin. Su Perustoiminnot Toisto Signaalin suunta STV-250N-stereo/ videokaapeli (vakiovaruste) 1. Katkaise virta kaikista laitteista ennen niiden liittämistä toisiinsa. 2. Liitä PC-A10-SCART-sovitin television tai kuvanauhurin liittimiin. 3. Kytke STV-250N-stereo/videokaapeli videokameran AV-liitäntään ja SCART-sovittimen ääniliitäntöihin. Kytke valkoinen liitin valkoiseen AUDIO-ääniliitäntään L (vasen), punainen liitin punaiseen AUDIO-ääniliitäntään R (oikea) ja keltainen liitin keltaiseen VIDEOkuvaliitäntään. PC-A10-SCARTsovitin 41

42 4. Jos kytket videokameran televisioon, valitse ohjelmalähteeksi VIDEO. Jos kytket videokameran videonauhuriin, valitse ohjelmalähteeksi LINE. Vakiovarusteinen PC-A10-SCART-sovitin tukee vain lähtöliitäntöjä. Käytä analogisen linjasisäänmenon kautta tallentamiseen tai analogidigitaalimuunnokseen SCART-sovitinta, jossa on tulo-ominaisuus (myydään alan liikkeissä). Televisiot, joissa on ääni-/kuvaliitännät Tutustu myös television tai videonauhurin käyttöohjeisiin. VIDEO Signaalin suunta STV-250N-stereo/videokaapeli (vakiovaruste) AUDIO L R 1. Katkaise virta kaikista laitteista ennen niiden liittämistä toisiinsa. 2. Kytke STV-250N-stereo/videokaapeli videokameran AV-liitäntään ja television/videonauhurin ääni-/kuvaliitäntöihin. Kytke valkoinen liitin valkoiseen ääniliitäntään L (vasen), punainen liitin punaiseen ääniliitäntään R (oikea) ja keltainen liitin keltaiseen VIDEO-kuvaliitäntään. 3. Jos kytket videokameran televisioon, valitse ohjelmalähteeksi VIDEO. Jos kytket videokameran videonauhuriin, valitse ohjelmalähteeksi LINE. 42

43 Televisiot, joissa on S (S1) -videotuloliitäntä Tutustu myös television tai videonauhurin käyttöohjeisiin. Signaalin suunta S-150-S-videokaapeli (lisävaruste) INPUT S(S1)-VIDEO VIDEO Su Signaalin suunta AUDIO L STV-250N-stereo/videokaapeli (vakiovaruste) R Perustoiminnot Toisto 1. Katkaise virta kaikista laitteista ennen niiden liittämistä toisiinsa. 2. Kytke S-150-S-videokaapeli (lisävaruste) S-videoliitäntöihin. 3. Kytke STV-250N-stereo/videokaapeli videokameran AV-liitäntään ja television/videonauhurin ääniliitäntöihin. Kytke valkoinen liitin valkoiseen AUDIO-ääniliitäntään L (vasen) ja punainen liitin punaiseen AUDIO-ääniliitäntään R (oikea). Älä kytke keltaista liitintä. 4. Jos kytket videokameran televisioon, valitse ohjelmalähteeksi VIDEO. Jos kytket videokameran videonauhuriin, valitse ohjelmalähteeksi LINE. Suosittelemme, että videokamera kytketään verkkovirtalaitteeseen. Kuvanlaatu on parempi, kun televisio kytketään S (S1) -liitäntään. Edellyttää lisävarusteena saatavaa S-150-S-videokaapelia. 43

44 Lisätoiminnot Kuvausohjelmat Kuvausohjelmien käyttäminen Automaattinen Kamera huolehtii valotuksesta, tarkennuksesta ja muista säädöistä. Sinun tarvitsee vain suunnata kamera kohteeseen ja kuvata. Muotokuvaus Videokamera käyttää suurta himmenninaukkoa, jotta kohde tarkentuu hyvin ja häiritsevät yksityiskohdat sumentuvat. Maisemakuvaus Videokamera valitsee pienen aukon, jotta syväterävyys on hyvä koko kuvan alueella. Valinnaiset kuvausohjelmat: Voit säätää asetukset kohteen ominaisuuksiin sopiviksi. Aiheohjelmat: Videokamera valitsee automaattisesti kohteisiin sopivat ominaisuudet. Ohjelmoitu automaattivalotus Videokamera säätää kameran asetukset automaattisesti. Halutessasi voit kuitenkin säätää asetuksia myös käsin ( 48). Valotusajan esivalinta Valitse valotusaika tämän tilan avulla. Videokamera valitsee automaattisesti sopivan himmenninaukon ( 49). Himmenninaukon esivalinta Valitse himmenninaukko tämän tilan avulla. Videokamera valitsee sopivan valotusajan ( 50). Urheilukuvaus Urheilukuvausohjelma tenniksen, golfin ja muiden urheilulajien kuvaukseen. Pitkä valotusaika Tätä tilaa käytettäessä liikkuva kohde (esimerkiksi virtaava joki) näyttää kuvassa pehmeämmältä. Erikoiskohteet 6 erikoiskohteen kuvausohjelmaa, joista voit valita tilanteeseen sopivan asetuksen ( 47). Yökuvaus Tällä ohjelmalla voit kuvata heikossa valaistuksessa ( 46). 44

45 Kuvausohjelman valitseminen Valintakiekko Su CAMERA PLAY (VCR) CARD CAMERA CARD PLAY Voit vaihtaa kuvausohjelmaa kiertämällä valintakiekkoa. Näytölle tulee valitun kuvausohjelman symboli. Älä vaihda tilaa tallennuksen aikana, sillä kuvan kirkkaus saattaa muuttua äkkiä. Muotokuvausohjelma: Taustan sumennus on sitä suurempi, mitä voimakkaampaa telezoomausta käytetään. Kuva ei välttämättä näytä tasaiselta toistettaessa. Maisemakuvausohjelma: Zoomaaminen laajakulmalle (W), kasvattaa syväterävyysaluetta. Urheilukuvausohjelma: Kuva ei välttämättä näytä tasaiselta toistettaessa. Pitkän valotusajan kuvausohjelma: - CAMERA-tilassa kuvanlaatu ei välttämättä ole yhtä hyvä kuin muissa tiloissa. - Videokameran automaattitarkennus ei välttämättä toimi kunnolla. Lisätoiminnot Kuvausohjelmat 45

46 Super Night - yökuvausohjelman käyttö Voit kuvata heikossa valaistuksessa värien laadun heikentymättä. Apuvalo syttyy automaattisesti ympäristön valaistuksen mukaan. Valintakiekko Apuvalo SET-valintakiekko Super Night -yökuvausohjelma CAMERA PLAY (VCR) CARD CAMERA CARD PLAY 1. Käännä valintakiekko asentoon. 2. Paina SET-valintakiekkoa. 3. Valitse SET-valintakiekkoa kiertämällä [ SUPER NIGHT] ja paina valintakiekkoa. Näyttöön tulee " ". Näyttöön tulee valittua ohjelmaa kuvaava symboli. Liikkuvista kohteista voi jäädä jälkikuva. Kuvanlaatu ei välttämättä ole yhtä hyvä kuin muissa ohjelmissa. Näyttöön saattaa tulla valkoisia pisteitä. Automaattitarkennus saattaa toimia heikommin kuin muissa ohjelmissa. Tarkenna tällöin käsin. 46

47 Erikoiskohteiden kuvausohjelmien käyttö LEHVÄSTÖ Kuvaa tällä ohjelmalla kukkia, muuta kasvillisuutta tai puita. LUMI Kuvaa tällä ohjelmalla kirkkailla hiihtorinteillä. Ohjelma estää kohteen alivalottumisen. Su RANTA Kuvaa tällä ohjelmalla aurinkoisella rannalla. Ohjelma estää kohteen alivalottumisen. AURINGONLASKU Kuvaa tällä ohjelmalla elävänvärisiä auringonlaskuja. KOHDEVALO Kuvaa tällä ohjelmalla valaistuja kohteita. ILOTULITUS Kuvaa tällä ohjelmalla ilotulitusta. Lisätoiminnot Kuvausohjelmat CAMERA PLAY (VCR) CARD CAMERA CARD PLAY 1. Käännä valintakiekko asentoon. 2. Paina SET-valintakiekkoa. Erikoiskohdeluettelo tulee näkyviin. 3. Valitse erikoiskohteen kuvausohjelma SETvalintakiekkoa kiertämällä ja paina valintakiekkoa. Näytölle tulee valitun kuvausohjelman symboli. Lumi-/Ranta-kuvausohjelma: - Kohde voi ylivalottua pilvisellä säällä tai varjoisissa paikoissa. Tarkista kuva näytöstä. - Kuva ei välttämättä näytä tasaiselta toistettaessa. Ilotulitus-kuvausohjelma: Suosittelemme jalustan käyttöä videokameran tärinän ehkäisemiseksi. Käytä jalustaa CARD CAMERA -tilassa valotusajan pidentyessä. 47

48 Ohjelmoidun automaattivalotuksen käyttäminen Videokamera säätää valotusajan ja valotuksen kohteen kirkkauden mukaan. Ohjelmoidulla automaattivalotuksella voit kuvata samalla tavalla kuin automaattisella kuvausohjelmalla, mutta lisäksi voit muuttaa joitakin asetuksia. CAMERA PLAY (VCR) CARD CAMERA CARD PLAY Käännä valintakiekko asentoon. Jos et saa valotusta sopivaksi, käytä salamaa tai muuta valonmittaustapaa. 48

49 Valotusajan esivalinnan käyttö Voit valita valotusajan, jonka jälkeen videokamera asettaa sopivan himmenninaukon automaattisesti. Valitse nopeasti liikkuville kohteille lyhyt valotusaika tai pitkä valotusaika, jos haluat luoda jälkikuvan. CAMERA-tilassa tallennettaessa normaali valotusaika on 1/50. Valotusajan valitseminen CAMERA CARD CAMERA 1/6, 1/12, 1/25 1/2, 1/3, 1/6, Kohteiden kuvaamiseen huonossa valaistuksessa. 1/12, 1/25 1/120 1/120 Urheilukuvaukseen sisällä. 1/250, 1/500, 1/1000 1/2000 1/250, 1/500 Kuvaamiseen autosta tai junasta tai liikkuvien kohteiden, kuten rullaluistelijoiden, kuvaukseen. - Golfin, tenniksen ja muiden urheilulajien kuvaukseen ulkona aurinkoisella säällä. Su CAMERA PLAY (VCR) CARD CAMERA CARD PLAY 1. Käännä valintakiekko asentoon. 2. Paina SET-valintakiekkoa. 3. Valitse valotusaika SET-valintakiekkoa kiertämällä. Valotusajan osoitin tulee näytölle. Valotusajan lukema vilkkuu, jos valittu valotusaika ei ole kuvaustilanteeseen sopiva. Säädä silloin valotusaika uudelleen. Kun käytät pitkää valotusaikaa huonossa valaistuksessa, kohde tallentuu kirkkaana, mutta kuvanlaatu voi olla tavallista heikompi eikä automaattitarkennus välttämättä toimi kunnolla. Suosittelemme käyttämään huonossa valaistuksessa lisävarusteena saatavaa VFL-1-videosalamavaloa tai VL-3-videovaloa. Jos valotusajaksi on CAMERA-tilassa säädetty 1/1000 tai lyhyempi ja tila vaihdetaan CARD CAMERA -tilaksi, valotusajaksi muuttuu automaattisesti 1/500. Älä suuntaa videokameraa suoraan kohti aurinkoa, kun valotusajaksi on asetettu 1/1000 tai lyhyempi. Kuva voi vilkkua, jos kuvaa tallennetaan lyhyillä valotusajoilla. Lisätoiminnot Kuvausohjelmat 49

50 Himmenninaukon esivalinta Voit valita himmenninaukon, jonka jälkeen videokamera asettaa sopivan valotusajan automaattisesti. Aukkoarvot: 1.8, 2.0, 2.4, 2.8, 3.4, 4.0, 4.8, 5.6, 6.7, 8.0 Pieniä aukkoarvoja (suuri himmenninaukko) käyttämällä voit pehmentää muotokuvan taustan. Suuria aukkoarvoja (pieni himmenninaukko) käyttämällä saat maisemakuvaukseen laajan syväterävyysalueen. CAMERA PLAY (VCR) CARD CAMERA CARD PLAY 1. Käännä valintakiekko asentoon. 2. Paina SET-valintakiekkoa. 3. Valitse aukkoarvo SET-valintakiekkoa kiertämällä. Kamera säätää valotusajan automaattisesti. Himmenninaukko pienenee aukkoarvon suurentuessa. Himmenninaukon lukema vilkkuu, jos valittu aukko ei ole kuvaustilanteeseen sopiva. Säädä siinä tapauksessa aukko uudelleen. 50

51 Tallentaminen Valotuksen säätäminen käsin Säädä valotusta, jos taustavalaistu kohde alivalottuu tai kirkkaan valon vaikutuksesta ylivalottuu. Valintakiekko SET-valintakiekko EXP-painike Su Valotuksen lukitus CAMERA PLAY (VCR) CARD CAMERA CARD PLAY 1. Aseta valintakiekko johonkin muuhun kuvausohjelmaan kuin. Valotusta ei voi säätää Ilotulitus-kuvausohjelmalla (erikoiskohde). 2. Paina EXP-painiketta. Näytölle tulee ±0. Kun zoomaat valotuksen lukituksen aikana, kuvan kirkkaus voi muuttua. Valotuksen säätäminen CAMERA PLAY (VCR) CARD CAMERA CARD PLAY Valotuksen lukituksen aikana: Säädä kuvan kirkkaus SET-valintakiekkoa kiertämällä. Säätöalue määräytyy valotuksen lukitushetkellä vallitsevan kirkkauden mukaan. Lisätoiminnot Tallentaminen 51

52 Tarkentaminen käsin Automaattinen tarkennus ei välttämättä toimi hyvin seuraavanlaisia kohteita kuvattaessa. Tarkenna tällaisissa tapauksissa käsin. Heijastavat pinnat Kohteet, joissa ei ole suuria kontrastieroja tai pystyviivoja Nopeasti liikkuvat kohteet Likaiset tai kosteat ikkunat Yökuvaus Zoomin säädin Tarkennusrengas Valintakiekko FOCUS-painike CAMERA PLAY (VCR) CARD CAMERA CARD PLAY 1. Aseta valintakiekko johonkin muuhun kuvausohjelmaan kuin. 2. Säädä zoomausta. 3. Paina FOCUS-painiketta. Näyttöön tulee "MF". 4. Säädä tarkennusta tarkennusrengasta kiertämällä. Kierrä tarkennusrengasta, kunnes kuva on tarkka. Palaa automaattitarkennukseen painamalla FOCUS-painiketta. Asetus palaa automaattitarkennukseksi, kun käännät valintakiekon asentoon. Säädä tarkennus uudelleen, jos olet välillä katkaissut kamerasta virran. Tarkennus äärettömään Käytä tätä toimintoa, kun haluat tarkentaa kaukaisiin kohteisiin, esim. vuoreen tai ilotulitukseen. Paina FOCUS-painiketta yli kaksi sekuntia luvun Tarkentaminen käsin vaiheen 2 jälkeen. Näyttöön tulee " ". 52 Kun käytät zoomia tai käännät tarkennusrengasta, videokamera siirtyy käsitarkennustilaan. muuttuu MF :ksi ja

53 Minivideovalon käyttäminen Voit sytyttää minivideovalon (apuvalo) milloin tahansa kaikilla kuvausohjelmilla. LIGHT-painike Minivideovalo Su CAMERA PLAY (VCR) CARD CAMERA CARD PLAY Paina LIGHT-painiketta. Näytölle tulee. Minivideovalo syttyy ja sammuu jokaisella painikkeen painalluksella. Älä suuntaa minivideovaloa ajoneuvon kuljettajaa kohti. Älä katso minivideovaloon pitkiä aikoja. Älä käytä minivideovaloa ihmisten silmien lähellä. Super Night -yökuvaustilassa minivideovalo syttyy automaattisesti, eikä LIGHTpainikkeen painaminen sammuta sitä. Lisätoiminnot Tallentaminen 53
