1 DVD-kamera Bruksanvisning DVD videokamera Betjeningsvejledning DVD-videokamera Käyttöopas Svenska Dansk Suomi PAL CEL-SG6SA2M0

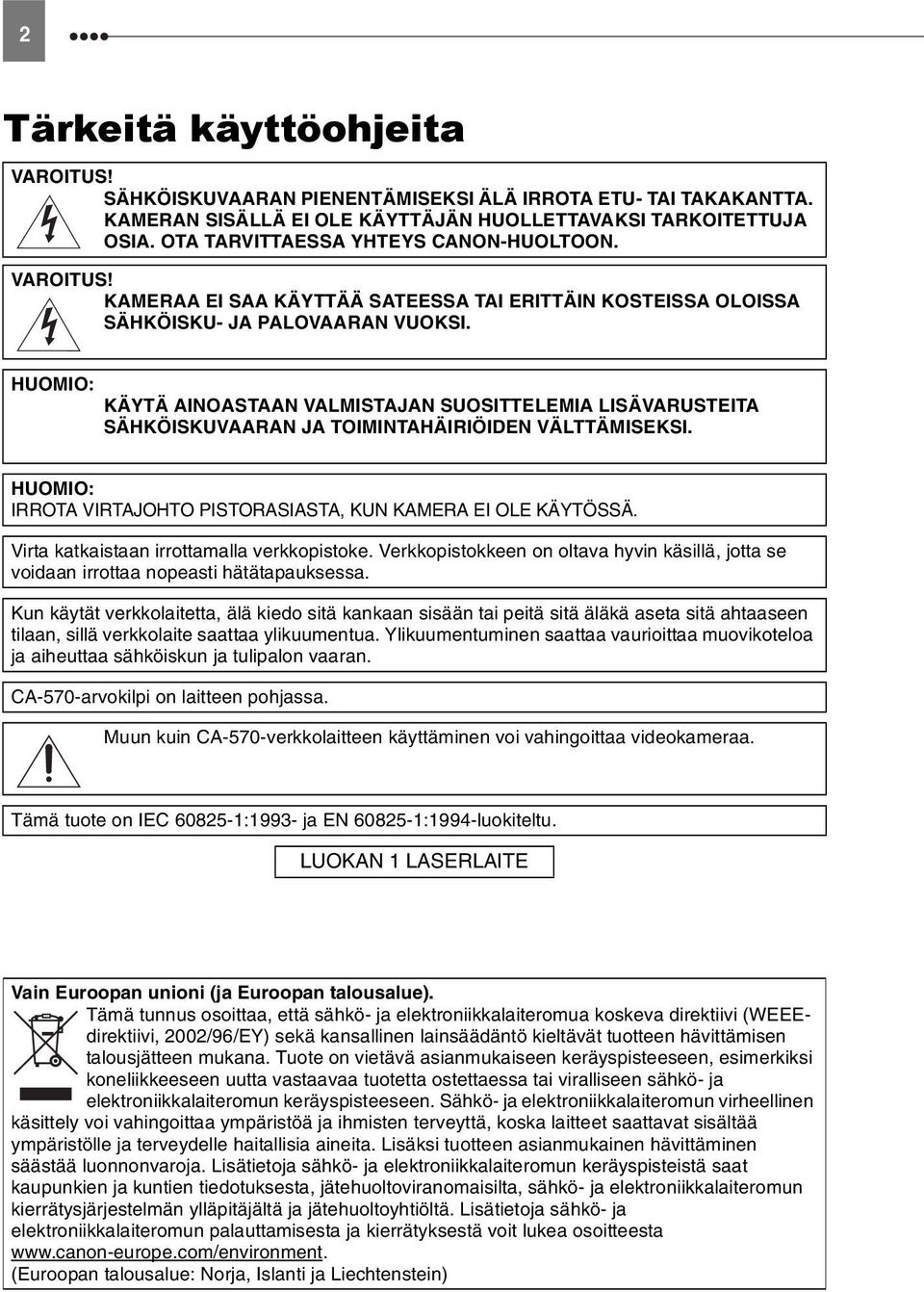

2 2 Johdanto Tärkeitä käyttöohjeita VAROITUS! SÄHKÖISKUVAARAN PIENENTÄMISEKSI ÄLÄ IRROTA ETU- TAI TAKAKANTTA. KAMERAN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVAKSI TARKOITETTUJA OSIA. OTA TARVITTAESSA YHTEYS CANON-HUOLTOON. VAROITUS! KAMERAA EI SAA KÄYTTÄÄ SATEESSA TAI ERITTÄIN KOSTEISSA OLOISSA SÄHKÖISKU- JA PALOVAARAN VUOKSI. HUOMIO: KÄYTÄ AINOASTAAN VALMISTAJAN SUOSITTELEMIA LISÄVARUSTEITA SÄHKÖISKUVAARAN JA TOIMINTAHÄIRIÖIDEN VÄLTTÄMISEKSI. HUOMIO: IRROTA VIRTAJOHTO PISTORASIASTA, KUN KAMERA EI OLE KÄYTÖSSÄ. Virta katkaistaan irrottamalla verkkopistoke. Verkkopistokkeen on oltava hyvin käsillä, jotta se voidaan irrottaa nopeasti hätätapauksessa. Kun käytät verkkolaitetta, älä kiedo sitä kankaan sisään tai peitä sitä äläkä aseta sitä ahtaaseen tilaan, sillä verkkolaite saattaa ylikuumentua. Ylikuumentuminen saattaa vaurioittaa muovikoteloa ja aiheuttaa sähköiskun ja tulipalon vaaran. CA-570-arvokilpi on laitteen pohjassa. Muun kuin CA-570-verkkolaitteen käyttäminen voi vahingoittaa videokameraa. Tämä tuote on IEC :1993- ja EN :1994-luokiteltu. LUOKAN 1 LASERLAITE Vain Euroopan unioni (ja Euroopan talousalue). Tämä tunnus osoittaa, että sähkö- ja elektroniikkalaiteromua koskeva direktiivi (WEEEdirektiivi, 2002/96/EY) sekä kansallinen lainsäädäntö kieltävät tuotteen hävittämisen talousjätteen mukana. Tuote on vietävä asianmukaiseen keräyspisteeseen, esimerkiksi koneliikkeeseen uutta vastaavaa tuotetta ostettaessa tai viralliseen sähkö- ja elektroniikkalaiteromun keräyspisteeseen. Sähkö- ja elektroniikkalaiteromun virheellinen käsittely voi vahingoittaa ympäristöä ja ihmisten terveyttä, koska laitteet saattavat sisältää ympäristölle ja terveydelle haitallisia aineita. Lisäksi tuotteen asianmukainen hävittäminen säästää luonnonvaroja. Lisätietoja sähkö- ja elektroniikkalaiteromun keräyspisteistä saat kaupunkien ja kuntien tiedotuksesta, jätehuoltoviranomaisilta, sähkö- ja elektroniikkalaiteromun kierrätysjärjestelmän ylläpitäjältä ja jätehuoltoyhtiöltä. Lisätietoja sähkö- ja elektroniikkalaiteromun palauttamisesta ja kierrätyksestä voit lukea osoitteesta (Euroopan talousalue: Norja, Islanti ja Liechtenstein)

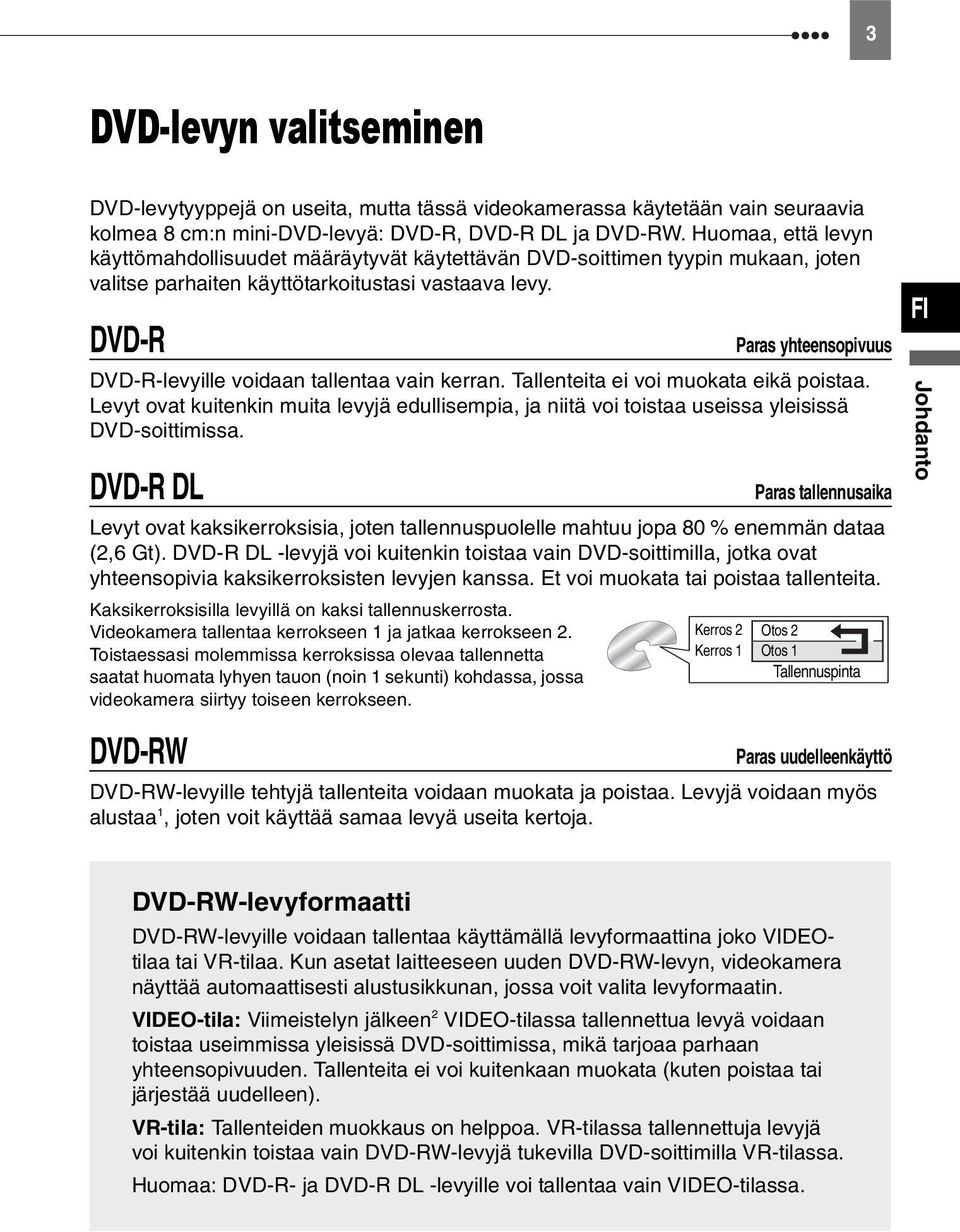

3 3 DVD-levyn valitseminen DVD-levytyyppejä on useita, mutta tässä videokamerassa käytetään vain seuraavia kolmea 8 cm:n mini-dvd-levyä: DVD-R, DVD-R DL ja DVD-RW. Huomaa, että levyn käyttömahdollisuudet määräytyvät käytettävän DVD-soittimen tyypin mukaan, joten valitse parhaiten käyttötarkoitustasi vastaava levy. DVD-R DVD-R-levyille voidaan tallentaa vain kerran. Tallenteita ei voi muokata eikä poistaa. Levyt ovat kuitenkin muita levyjä edullisempia, ja niitä voi toistaa useissa yleisissä DVD-soittimissa. DVD-R DL Levyt ovat kaksikerroksisia, joten tallennuspuolelle mahtuu jopa 80 % enemmän dataa (2,6 Gt). DVD-R DL -levyjä voi kuitenkin toistaa vain DVD-soittimilla, jotka ovat yhteensopivia kaksikerroksisten levyjen kanssa. Et voi muokata tai poistaa tallenteita. Kaksikerroksisilla levyillä on kaksi tallennuskerrosta. Videokamera tallentaa kerrokseen 1 ja jatkaa kerrokseen 2. Toistaessasi molemmissa kerroksissa olevaa tallennetta saatat huomata lyhyen tauon (noin 1 sekunti) kohdassa, jossa videokamera siirtyy toiseen kerrokseen. DVD-RW Kerros 2 Kerros 1 Paras yhteensopivuus Paras tallennusaika Otos 2 Otos 1 Tallennuspinta Paras uudelleenkäyttö DVD-RW-levyille tehtyjä tallenteita voidaan muokata ja poistaa. Levyjä voidaan myös alustaa 1, joten voit käyttää samaa levyä useita kertoja. FI Johdanto DVD-RW-levyformaatti DVD-RW-levyille voidaan tallentaa käyttämällä levyformaattina joko VIDEOtilaa tai VR-tilaa. Kun asetat laitteeseen uuden DVD-RW-levyn, videokamera näyttää automaattisesti alustusikkunan, jossa voit valita levyformaatin. VIDEO-tila: Viimeistelyn jälkeen 2 VIDEO-tilassa tallennettua levyä voidaan toistaa useimmissa yleisissä DVD-soittimissa, mikä tarjoaa parhaan yhteensopivuuden. Tallenteita ei voi kuitenkaan muokata (kuten poistaa tai järjestää uudelleen). VR-tila: Tallenteiden muokkaus on helppoa. VR-tilassa tallennettuja levyjä voi kuitenkin toistaa vain DVD-RW-levyjä tukevilla DVD-soittimilla VR-tilassa. Huomaa: DVD-R- ja DVD-R DL -levyille voi tallentaa vain VIDEO-tilassa.

4 4 DVD-levyjen edut DVD-levyjen edut videokasetteihin nähden Päälleäänitystä ei voi tapahtua Kun käytät DVD-levyä, videokamera tallentaa automaattisesti levyllä olevaan tyhjään tilaan. Entisten, arvokkaiden tallenteiden päälle ei siis voi vahingossa tallentaa. Valitse otos kuvahakemistosta Toistettavaa otosta ei tarvitse enää etsiä kelaamalla nauhaa eteen- ja taaksepäin. Valitset vain otoksen kuvahakemistosta ja aloitat toiston. DVD-soittimella toisto on helppoa Kun olet viimeistellyt tallentamasi levyn, aseta se vain DVD-soittimeen ja aloita toisto. Jos tallennat levysi VIDEO-tilassa,voit toistaa sen useimmissa DVD-soittimissa ja DVD-laitteissa. Suositellut levyt Videokameran suorituskyky on testattu yksikerroksisilla mukana toimitetuilla levyillä ja Hitachi-Maxell HG -sarjan DVD-levyillä sekä kaksikerroksisilla Canon DVD-R DL54 -levyillä ja Verbatim DVD-R DL -levyillä. Kysy lisätietoja levyn valmistajan asiakaspalvelusta. Jos yrität tallentaa tai toistaa tällä videokameralla DVD-levyä, jolle on tallennettu tai joka on alustettu tai viimeistelty tai jota on muokattu muilla digitaalilaitteilla, levyn tallenteet saattavat hävitä pysyvästi. Suosittelemme VIDEO-tilan käyttöä, jotta yhteensopivuus ulkoisten DVD-laitteiden kanssa on mahdollisimman hyvä.

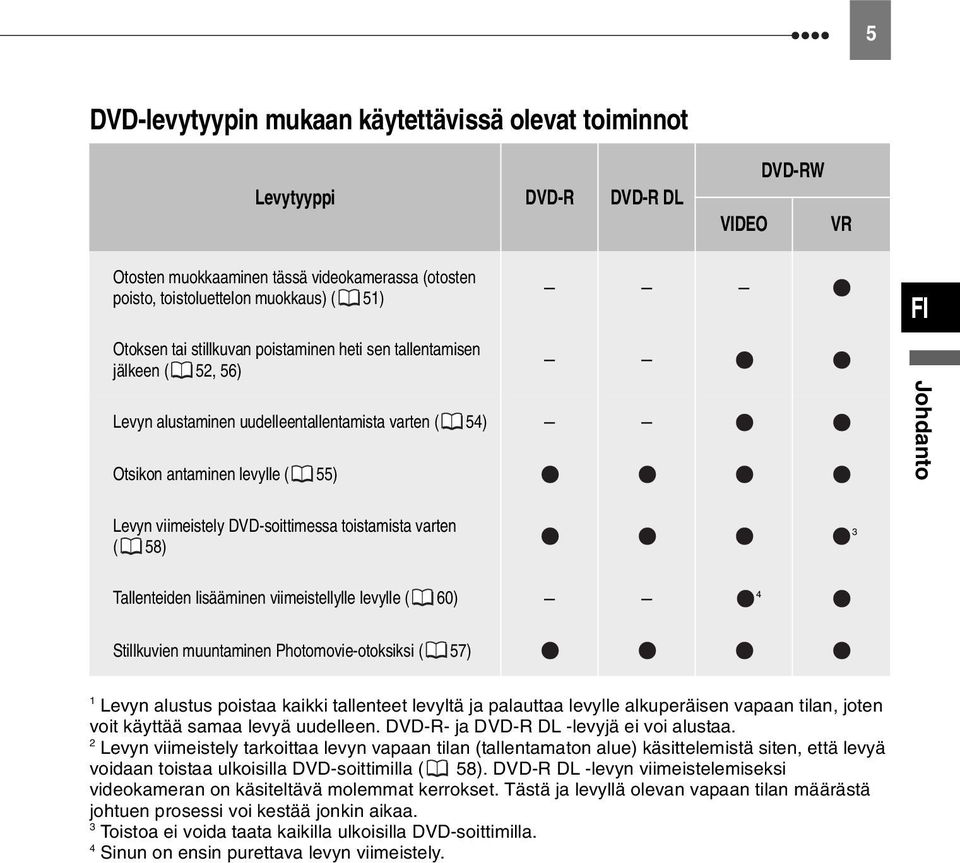

5 5 DVD-levytyypin mukaan käytettävissä olevat toiminnot Levytyyppi DVD-R DVD-R DL VIDEO DVD-RW VR Otosten muokkaaminen tässä videokamerassa (otosten poisto, toistoluettelon muokkaus) ( 51) Otoksen tai stillkuvan poistaminen heti sen tallentamisen jälkeen ( 52, 56) Levyn alustaminen uudelleentallentamista varten ( 54) Otsikon antaminen levylle ( 55) FI Johdanto Levyn viimeistely DVD-soittimessa toistamista varten ( 58) 3 Tallenteiden lisääminen viimeistellylle levylle ( 60) 4 Stillkuvien muuntaminen Photomovie-otoksiksi ( 57) 1 Levyn alustus poistaa kaikki tallenteet levyltä ja palauttaa levylle alkuperäisen vapaan tilan, joten voit käyttää samaa levyä uudelleen. DVD-R- ja DVD-R DL -levyjä ei voi alustaa. 2 Levyn viimeistely tarkoittaa levyn vapaan tilan (tallentamaton alue) käsittelemistä siten, että levyä voidaan toistaa ulkoisilla DVD-soittimilla ( 58). DVD-R DL -levyn viimeistelemiseksi videokameran on käsiteltävä molemmat kerrokset. Tästä ja levyllä olevan vapaan tilan määrästä johtuen prosessi voi kestää jonkin aikaa. 3 Toistoa ei voida taata kaikilla ulkoisilla DVD-soittimilla. 4 Sinun on ensin purettava levyn viimeistely.

6 6 Sisällysluettelo Johdanto DVD-levyn valitseminen... 3 Tämä käyttöohje Ohjaimesta ja ohjaimen oppaasta... 9 Virtakytkin Toimintatilat Videokameran toiminnot Mukana toimitettavat varusteet Kameran osat ja säätimet Näytöt Valmistelut Alkutoimet Akun lataaminen Levyn asettaminen ja poistaminen Videokameran valmisteleminen Nestekidenäytön säätäminen Valikkojen käyttäminen /Toiminto -valikkovaihtoehdon valitseminen Vaihtoehdon valitseminen asetusvalikoista Ensimmäiset käyttöasetukset Kielen vaihtaminen Aikavyöhykkeen muuttaminen Päiväyksen ja ajan asettaminen Perustoiminnot Tallentaminen Videokuvaus Tallenteiden kuvasuhteen valitseminen (16:9-laajakuva tai 4:3) Valokuvaus Zoomaus Pikakäynnistystoiminto Toistaminen Videon toistaminen Valokuvien näyttäminen Kuvien suurentaminen toiston aikana Lisätoiminnot Valikkovaihtoehtojen luettelot /Toiminto-valikko Asetusvalikot Kameran asetukset (digitaalinen zoom, kuvanvakain jne.) Levytoiminnot (Photomovie, viimeistely jne.) Stillkuvatoiminnot (Poista kaikki kuvat) Näytön asetukset (nestekidenäytön kirkkaus, kieli jne.) Järjestelmän asetukset (äänenvoimakkuus, äänimerkki, tallennusvälineen valinta jne.) Päiväyksen/ajan asetus... 39

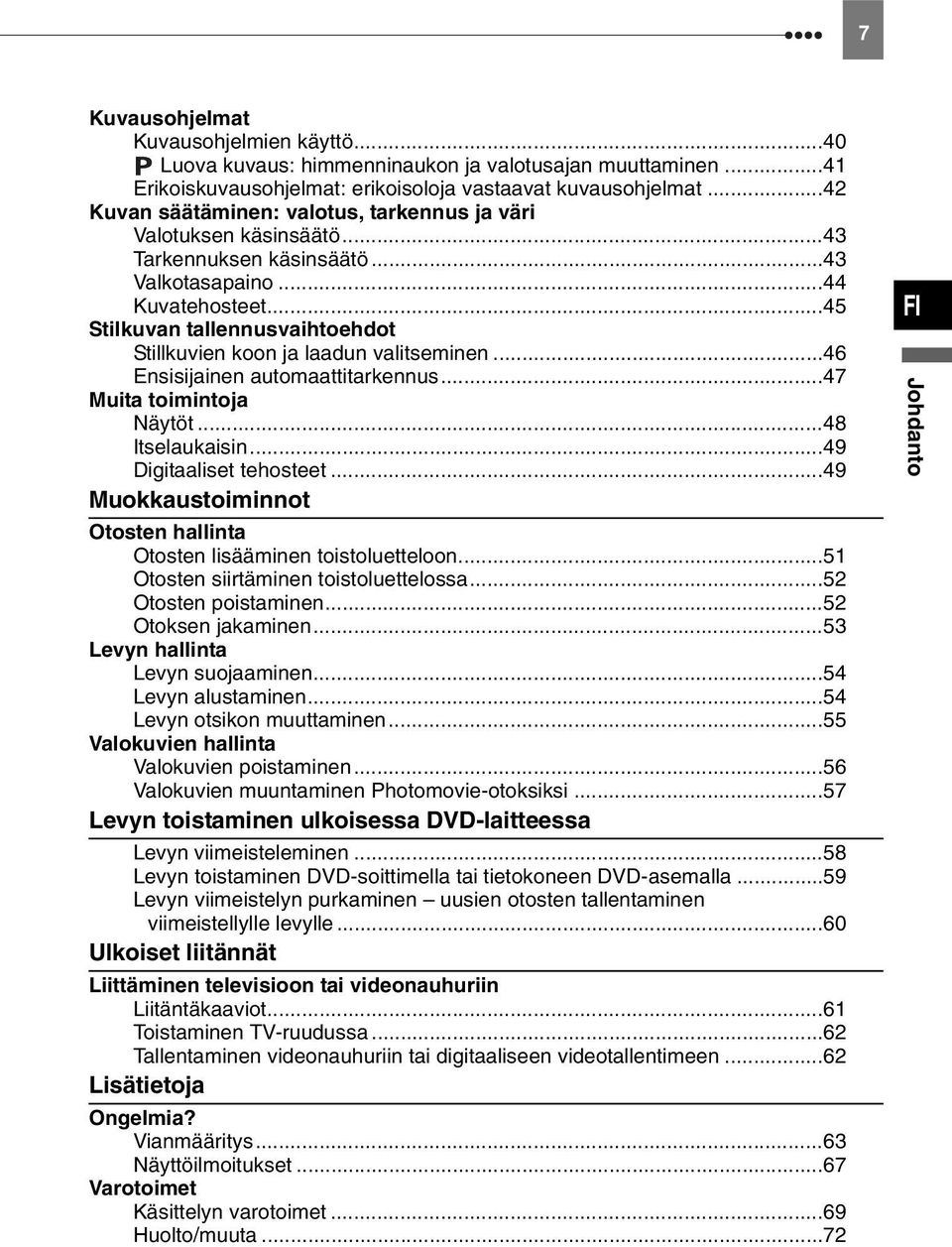

7 7 Kuvausohjelmat Kuvausohjelmien käyttö...40 Luova kuvaus: himmenninaukon ja valotusajan muuttaminen...41 Erikoiskuvausohjelmat: erikoisoloja vastaavat kuvausohjelmat...42 Kuvan säätäminen: valotus, tarkennus ja väri Valotuksen käsinsäätö...43 Tarkennuksen käsinsäätö...43 Valkotasapaino...44 Kuvatehosteet...45 Stilkuvan tallennusvaihtoehdot Stillkuvien koon ja laadun valitseminen...46 Ensisijainen automaattitarkennus...47 Muita toimintoja Näytöt...48 Itselaukaisin...49 Digitaaliset tehosteet...49 Muokkaustoiminnot Otosten hallinta Otosten lisääminen toistoluetteloon...51 Otosten siirtäminen toistoluettelossa...52 Otosten poistaminen...52 Otoksen jakaminen...53 Levyn hallinta Levyn suojaaminen...54 Levyn alustaminen...54 Levyn otsikon muuttaminen...55 Valokuvien hallinta Valokuvien poistaminen...56 Valokuvien muuntaminen Photomovie-otoksiksi...57 Levyn toistaminen ulkoisessa DVD-laitteessa Levyn viimeisteleminen...58 Levyn toistaminen DVD-soittimella tai tietokoneen DVD-asemalla...59 Levyn viimeistelyn purkaminen uusien otosten tallentaminen viimeistellylle levylle...60 Ulkoiset liitännät Liittäminen televisioon tai videonauhuriin Liitäntäkaaviot...61 Toistaminen TV-ruudussa...62 Tallentaminen videonauhuriin tai digitaaliseen videotallentimeen...62 Lisätietoja Ongelmia? Vianmääritys...63 Näyttöilmoitukset...67 Varotoimet Käsittelyn varotoimet...69 Huolto/muuta...72 FI Johdanto

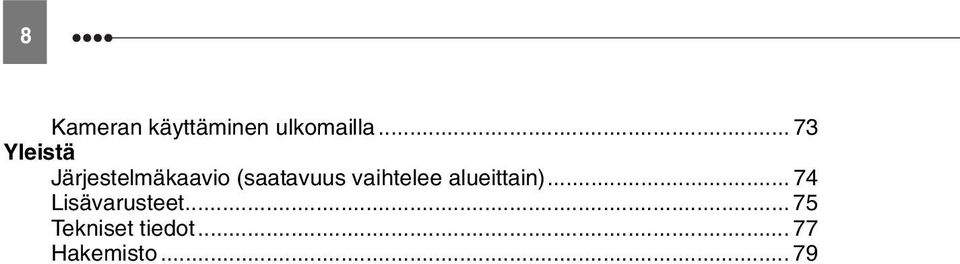

8 8 Kameran käyttäminen ulkomailla Yleistä Järjestelmäkaavio (saatavuus vaihtelee alueittain) Lisävarusteet Tekniset tiedot Hakemisto... 79

9 Ensimmäiset käyttöasetukset Ensimmäiset käyttöasetukset 23 nimiin, jotka pysyvät samoina, olipa valittu kieli mikä tahansa. Vaihtoehdot Oletusarvo [DEUTSCH] [ ROMANA ] [ ] DATE/TIME SETUP-Päivä-/aikaasetukset [ENGLISH] [TÜRKÇE] [ ] [ESPAÑOL] [ ] [ ] T.ZONE/DST PARIS - [FRANÇAIS] [ ] [ ] A.vyöhyke/p-a-as. Pariisi [ITALIANO] [ ] [ ] [POLSKI] [ ] Oletusarvo ( 22) DISPLAY SETUP/Näytön asetukset asetusvalikot painamalla ( ). LANGUAGE ENGLISH / Kieli Englanti PÄIVÄ-/AIKA-ASETUKSET] ja paina ( ). ( 22) A.VYÖHYKE/P-A-AS.] ja paina ( ). Aikavyöhykeasetus tulee näkyviin. Oletusasetuksena on Pariisi. asetusvalikot painamalla ( ). ja paina ( ). Aseta kesäaika valitsemalla NÄYTÖN ASETUKSET] ja paina aikavyöhyke, jonka vieressä on merkki ( ).. ja paina ( ). Aikavyöhykkeet vaihtoehto ja paina ( ). Kun olet kerran asettanut aikavyöhykkeen, päiväyksen ja kellonajan, sinun ei tarvitse asettaa aikaa HUOMAUTUKSIA uudelleen aikavyöhykkeeltä toiselle matkustaessasi. Valitse aikavyöhyke Jos olet vaihtanut kielen vahingossa, vaihda kohdemaan mukaan, niin videokamera asetusta valikkokohdan vieressä olevaa - säätää kellon automaattisesti. merkkiä seuraamalla. Joissakin valikoissa olevat näytöt ja viittaavat videokameran painikkeiden Tämä käyttöohje 9 Tämä käyttöohje Tämä käyttöohje Kiitos, että valitsit Canonin videokameran DC201/DC210/DC211. Lue tämä käyttöohje huolellisesti ennen videokameran käyttämistä ja säilytä ohje vastaisen varalle. Jos videokamerasi ei toimi asianmukaisesti, katso lisätietoja Vianmääritys-taulukosta ( 63). Käyttöohjeessa käytetyt merkinnät TÄRKEÄÄ: Videokameran käyttöön liittyvät varotoimet. HUOMAUTUKSIA: Lisätietoja videokameran käytöstä. TARKISTETTAVAT SEIKAT: Käyttöön vaikuttavat rajoitukset, jos toiminto ei ole käytössä kaikissa toimintatiloissa (käyttötila, johon videokamera tulisi asettaa, tarvittava levytyyppi jne.). : Viittaus sivunumeroon. : Varuste tai toiminto, joka koskee vain kyseistä mallia tai on saatavissa vain siihen. Käyttöohjeessa käytetään seuraavia termejä: Näyttö viittaa nestekidenäyttöön ja etsimen ruutuun. Otos tarkoittaa kohtausta, jonka tallentaminen alkaa käynnistys-/ pysäytyspainikkeen painamisesta ja päättyy siihen, kun näppäintä painetaan uudelleen. Termit kuva, valokuva ja stillkuva tarkoittavat samaa. Käyttöohjeen kuvat ovat stillkameralla otettuja simuloituja kuvia. Huomaa, että ellei toisin mainita, tässä käyttöohjeessa olevat kuvat viittaavat malliin. FI Johdanto Hakasulkeet [ ] ja isot kirjaimet viittaavat näytössä näkyviin valikkokohtiin. Lihavoidut valikkokohdat viittaavat oletusasetukseen (esimerkiksi [ON/PÄÄLLÄ], [OFF/POIS]). Valikkokohta oletusasetuksessaan Käytettävät painikkeet ja kytkimet Muiden kuin ohjaimen painikkeiden ja kytkinten nimet esitetään painike -ruudussa (esimerkiksi ). Ensimmäiset käyttöasetukset Kielen vaihtaminen 1 Paina. 2 Valitse ( ) -kuvake ja avaa 3 Valitse ( ) [DISPLAY SETUP/ 4 Valitse ( ) [LANGUAGE/KIELI ] 5 Valitse (, ) haluamasi 6 Sulje valikko painamalla. Aikavyöhykkeen muuttaminen 1 Paina. 2 Valitse ( ) -kuvake ja avaa 3 Valitse ( ) [DATE/TIME SETUP- 4 Valitse ( ) [T.ZONE/DST- 5 Valitse ( ) oma aikavyöhykkeesi 6 Sulje valikko painamalla. FI Valmistelut Ohjaimesta ja ohjaimen oppaasta Valitse valikkokohta tai muuta asetuksia painamalla ohjainta ylös, alas, vasemmalle tai oikealle (, ). Tallenna asetukset tai vahvista toiminto painamalla ohjainta ( ). Näytössä tämä ilmaistaan kuvakkeella.

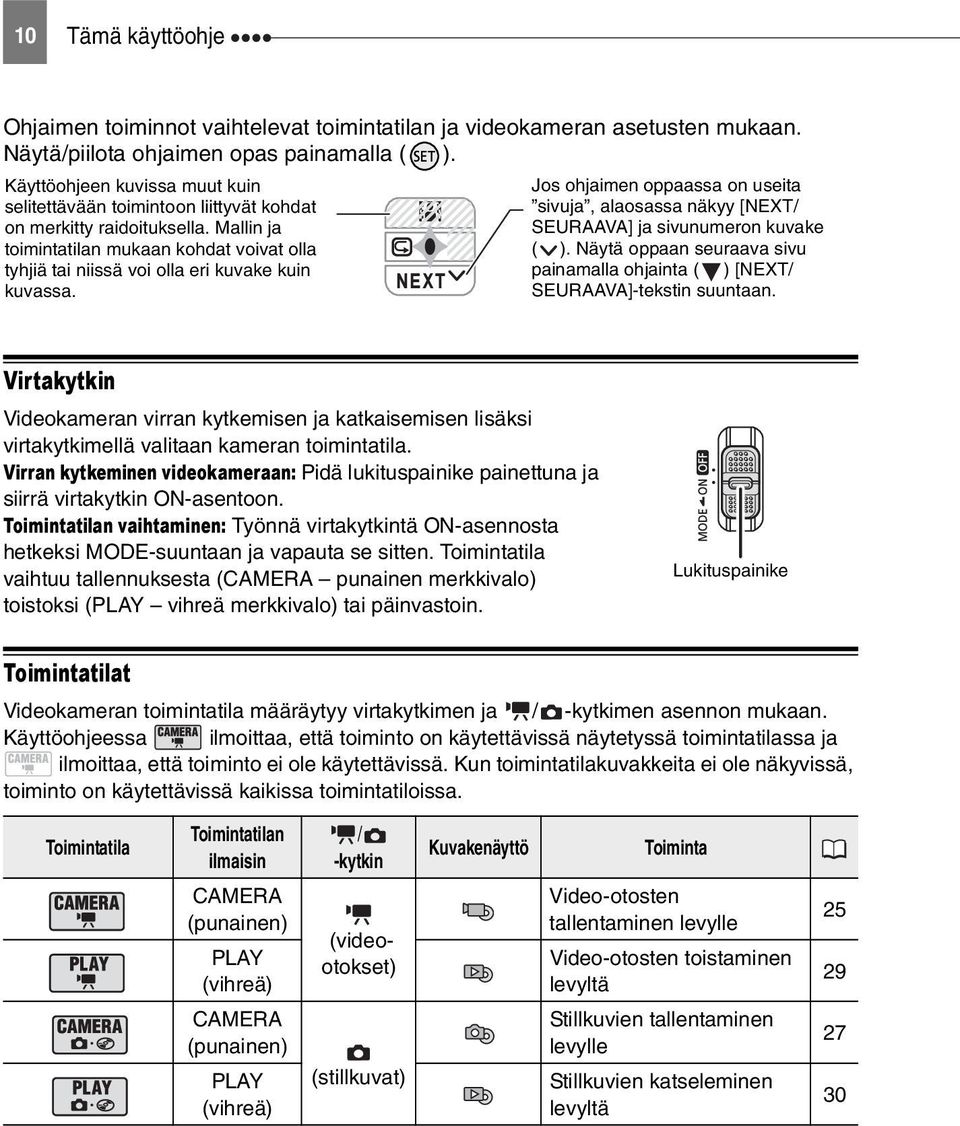

10 10 Tämä käyttöohje Ohjaimen toiminnot vaihtelevat toimintatilan ja videokameran asetusten mukaan. Näytä/piilota ohjaimen opas painamalla ( ). Käyttöohjeen kuvissa muut kuin selitettävään toimintoon liittyvät kohdat on merkitty raidoituksella. Mallin ja toimintatilan mukaan kohdat voivat olla tyhjiä tai niissä voi olla eri kuvake kuin kuvassa. NEXT Jos ohjaimen oppaassa on useita sivuja, alaosassa näkyy [NEXT/ SEURAAVA] ja sivunumeron kuvake ( ). Näytä oppaan seuraava sivu painamalla ohjainta ( ) [NEXT/ SEURAAVA]-tekstin suuntaan. Virtakytkin Videokameran virran kytkemisen ja katkaisemisen lisäksi virtakytkimellä valitaan kameran toimintatila. Virran kytkeminen videokameraan: Pidä lukituspainike painettuna ja siirrä virtakytkin ON-asentoon. Toimintatilan vaihtaminen: Työnnä virtakytkintä ON-asennosta hetkeksi MODE-suuntaan ja vapauta se sitten. Toimintatila vaihtuu tallennuksesta (CAMERA punainen merkkivalo) toistoksi (PLAY vihreä merkkivalo) tai päinvastoin. Lukituspainike Toimintatilat Videokameran toimintatila määräytyy virtakytkimen ja / -kytkimen asennon mukaan. Käyttöohjeessa ilmoittaa, että toiminto on käytettävissä näytetyssä toimintatilassa ja ilmoittaa, että toiminto ei ole käytettävissä. Kun toimintatilakuvakkeita ei ole näkyvissä, toiminto on käytettävissä kaikissa toimintatiloissa. Toimintatila Toimintatilan ilmaisin / -kytkin Kuvakenäyttö Toiminta CAMERA (punainen) PLAY (vihreä) (videootokset) Video-otosten tallentaminen levylle Video-otosten toistaminen levyltä CAMERA (punainen) PLAY (vihreä) (stillkuvat) Stillkuvien tallentaminen levylle Stillkuvien katseleminen levyltä 27 30

11 Videokameran toiminnot 11 Videokameran toiminnot Mukana toimitettavat varusteet CA-570-verkkolaite (sis. virtajohdon) BP-208-akku STV-250Nstereovideokaapeli FI Johdanto Tavaramerkkitietoja on DVD Format/Logo Licensing Corporationin tavaramerkki. Valmistettu Dolby Laboratoriesin lisenssin nojalla. Dolby ja kaksois-d-symboli ovat Dolby Laboratoriesin tavaramerkkejä. Muutkin kuin edellä mainitut nimet ja tuotteet voivat olla yritysten rekisteröityjä tavaramerkkejä tai tavaramerkkejä. STANDARDIN MPEG-2 MUKAINEN VIDEOTIETOJEN KOODAUS PAKATTUUN MEDIAAN ON EHDOTTOMASTI KIELLETTY MUUTA KUIN HENKILÖKOHTAISTA KÄYTTÖÄ VARTEN ILMAN MPEG-2-PATENTTIPORTFOLION SOVELTUVAN PATENTIN MUKAISTA LISENSSIÄ, JOKA ON SAATAVISSA OSOITTEESTA MPEG LA, L.L.C., 250 STEELE STREET, SUITE 300, DENVER, COLORADO

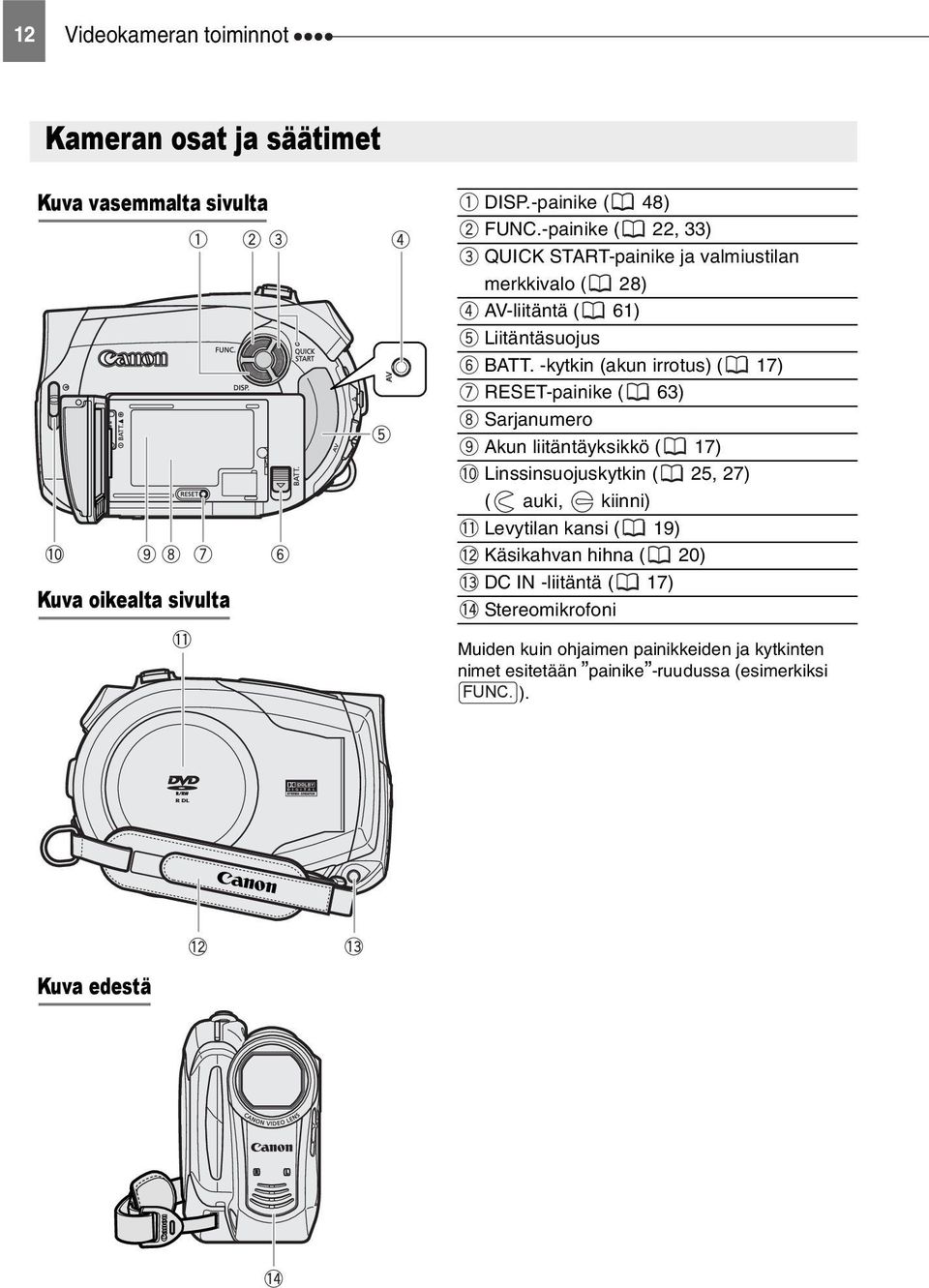

12 12 Videokameran toiminnot Kameran osat ja säätimet Kuva vasemmalta sivulta Kuva oikealta sivulta DISP.-painike ( 48) -painike ( 22, 33) QUICK START-painike ja valmiustilan merkkivalo ( 28) AV-liitäntä ( 61) Liitäntäsuojus BATT. -kytkin (akun irrotus) ( 17) RESET-painike ( 63) Sarjanumero Akun liitäntäyksikkö ( 17) Linssinsuojuskytkin ( 25, 27) ( auki, kiinni) Levytilan kansi ( 19) Käsikahvan hihna ( 20) DC IN -liitäntä ( 17) Stereomikrofoni Muiden kuin ohjaimen painikkeiden ja kytkinten nimet esitetään painike -ruudussa (esimerkiksi ). Kuva edestä

13 Videokameran toiminnot 13 Kuva takaa Kuva ylhäältä Kuva alhaalta PLAY-tilan ilmaisin (vihreä) ( 10) Ohjain ( 9) CAMERA-tilan ilmaisin (punainen) ( 10) Nestekidenäyttö ( 21) (takaisinkelaus) -painike ( 30) / zoomaus kauemmaksi W (laajakulma) -painike ( 28) (eteenkelaus) -painike ( 30) / zoomaus lähemmäksi T (telekuvaus) -painike ( 28) / (toisto/tauko) -painike ( 29) / START/STOP-painike ( 25) (pysäytys) -painike ( 29) / PLAYLIST-painike ( 51) Etsin ( 20) Dioptrian säädin ( 20) / (video-otokset/stillkuvat) -kytkin ( 10) DISC-levykäyttöilmaisin ( 25, 27) / CHG (lataus) -ilmaisin ( 17) Käynnistys-/pysäytyspainike ( 25) Virtakytkin ( 10) OPEN (levytilan kannen avaus) -kytkin ( 19) Käsikahvan hihna ( 20) Tilakytkin ( 40) Zoomin säädin ( 28) PHOTO-painike ( 27) Kaiutin ( 30) Jalustakierre ( 26) Hihnan kiinnike FI Johdanto Muiden kuin ohjaimen painikkeiden ja kytkinten nimet esitetään painike -ruudussa (esimerkiksi ).

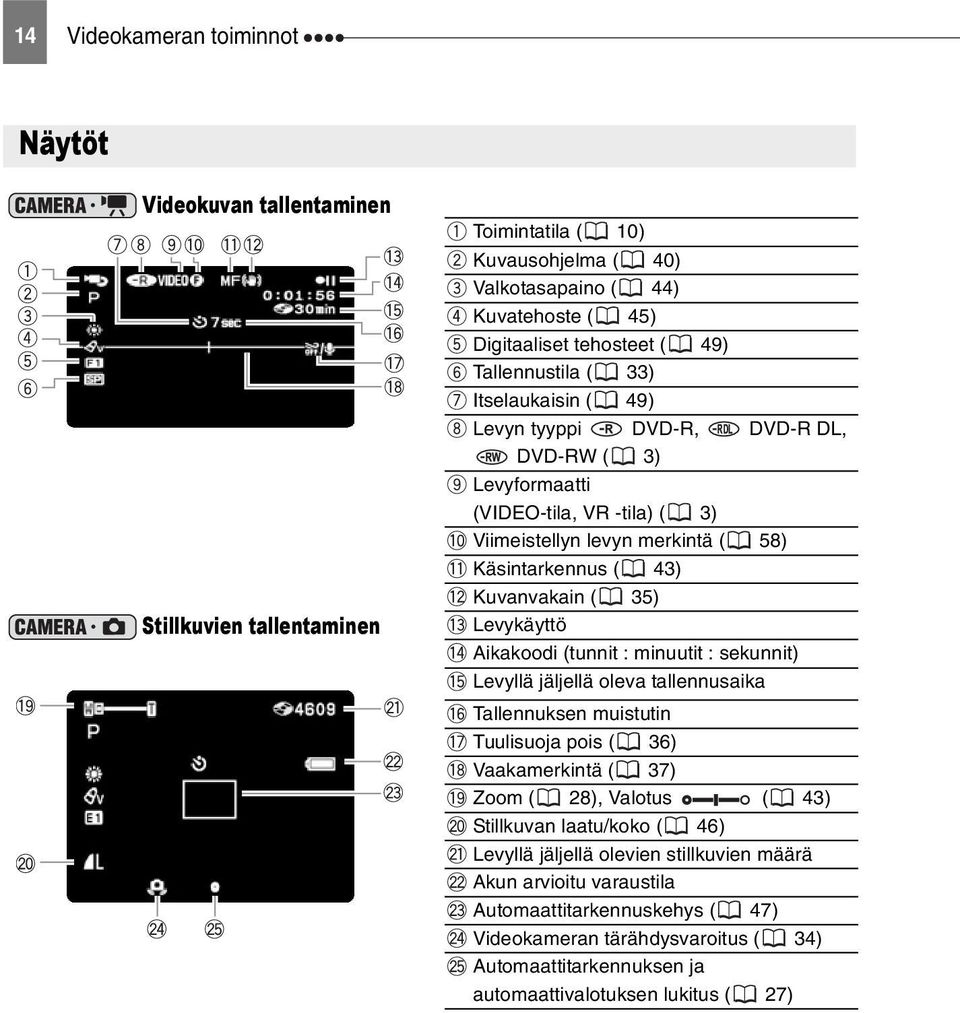

14 14 Videokameran toiminnot Näytöt Videokuvan tallentaminen Stillkuvien tallentaminen Toimintatila ( 10) Kuvausohjelma ( 40) Valkotasapaino ( 44) Kuvatehoste ( 45) Digitaaliset tehosteet ( 49) Tallennustila ( 33) Itselaukaisin ( 49) Levyn tyyppi DVD-R, DVD-R DL, DVD-RW ( 3) Levyformaatti (VIDEO-tila, VR -tila) ( 3) Viimeistellyn levyn merkintä ( 58) Käsintarkennus ( 43) Kuvanvakain ( 35) Levykäyttö Aikakoodi (tunnit : minuutit : sekunnit) Levyllä jäljellä oleva tallennusaika Tallennuksen muistutin Tuulisuoja pois ( 36) Vaakamerkintä ( 37) Zoom ( 28), Valotus ( 43) Stillkuvan laatu/koko ( 46) Levyllä jäljellä olevien stillkuvien määrä Akun arvioitu varaustila Automaattitarkennuskehys ( 47) Videokameran tärähdysvaroitus ( 34) Automaattitarkennuksen ja automaattivalotuksen lukitus ( 27)

15 Videokameran toiminnot 15 Levykäyttö tallennus, tallennuksen taukotila, toisto, toiston taukotila, nopea toisto, nopea toisto taaksepäin, hidas toisto, hidas toisto taaksepäin Jäljellä oleva tallennusaika Kun levyllä ei ole enää tilaa, näytössä näkyy END/Loppu ja tallennus pysähtyy. Tallennuksen muistutin Kun aloitat tallentamisen, videokamera laskee 1 10 sekuntia. Tämä auttaa ehkäisemään liian lyhyitä otoksia. Levyllä jäljellä olevien stillkuvien määrä vilkkuu punaisena: Ei levyä vihreänä: 6 kuvaa tai enemmän keltaisena: 1 5 kuvaa punaisena: kuvia ei voida tallentaa enempää Stillkuvia katseltaessa näyttö on aina vihreä. Tallennusolojen mukaan levylle vielä mahtuvien stillkuvien määrä ei välttämättä pienene kuvan ottamisen jälkeen tai se saattaa pienentyä kerralla kahdella kuvalla. Levykäytön näyttö tulee näkyviin jäljellä olevien kuvien määrän viereen, kun videokamera tallentaa tietoja levylle. FI Johdanto Akun arvioitu varaustila Kun alkaa vilkkua punaisena, vaihda käytössä olevan akun tilalle ladattu akku. Jos asetat kameraan tyhjän akun, virta voi kytkeytyä pois päältä ilman, että tulee näkyviin. Akun todellinen varaus ei välttämättä näy aina tarkasti akun ja videokameran kulloistenkin käyttöolosuhteiden vuoksi.

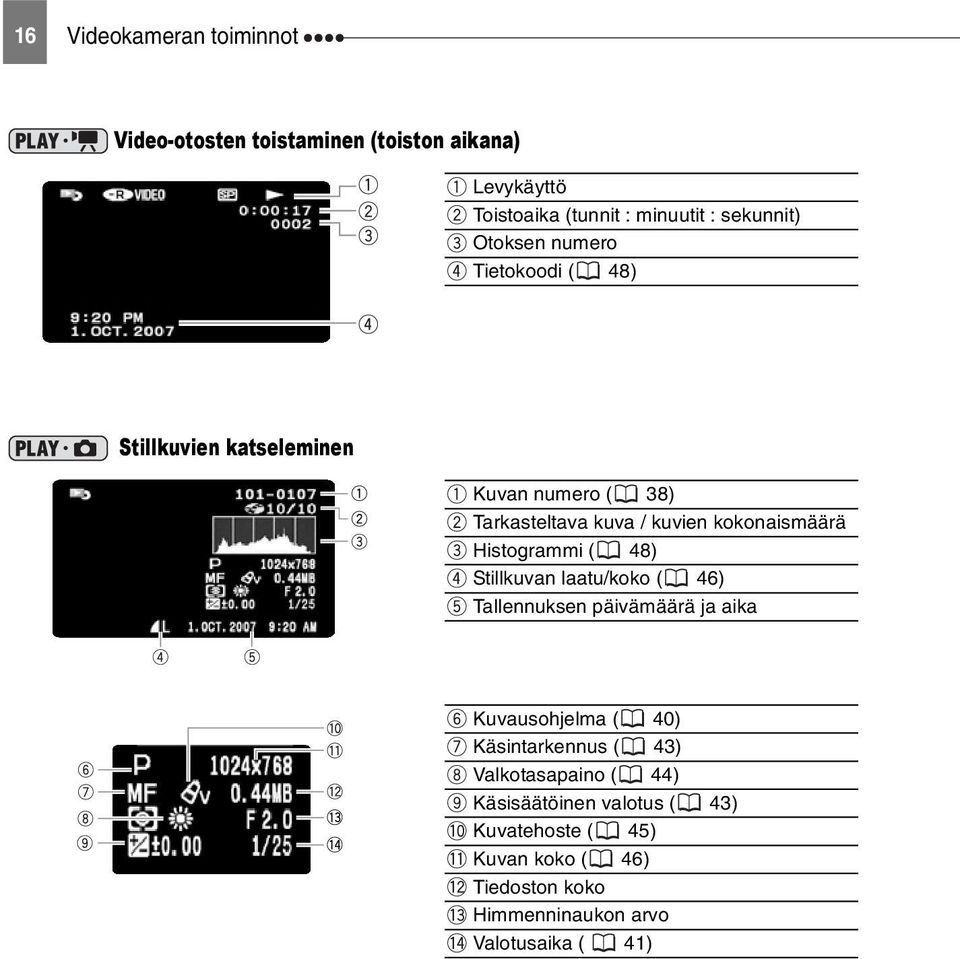

16 16 Videokameran toiminnot Video-otosten toistaminen (toiston aikana) Levykäyttö Toistoaika (tunnit : minuutit : sekunnit) Otoksen numero Tietokoodi ( 48) Stillkuvien katseleminen Kuvan numero ( 38) Tarkasteltava kuva / kuvien kokonaismäärä Histogrammi ( 48) Stillkuvan laatu/koko ( 46) Tallennuksen päivämäärä ja aika Kuvausohjelma ( 40) Käsintarkennus ( 43) Valkotasapaino ( 44) Käsisäätöinen valotus ( 43) Kuvatehoste ( 45) Kuvan koko ( 46) Tiedoston koko Himmenninaukon arvo Valotusaika ( 41)

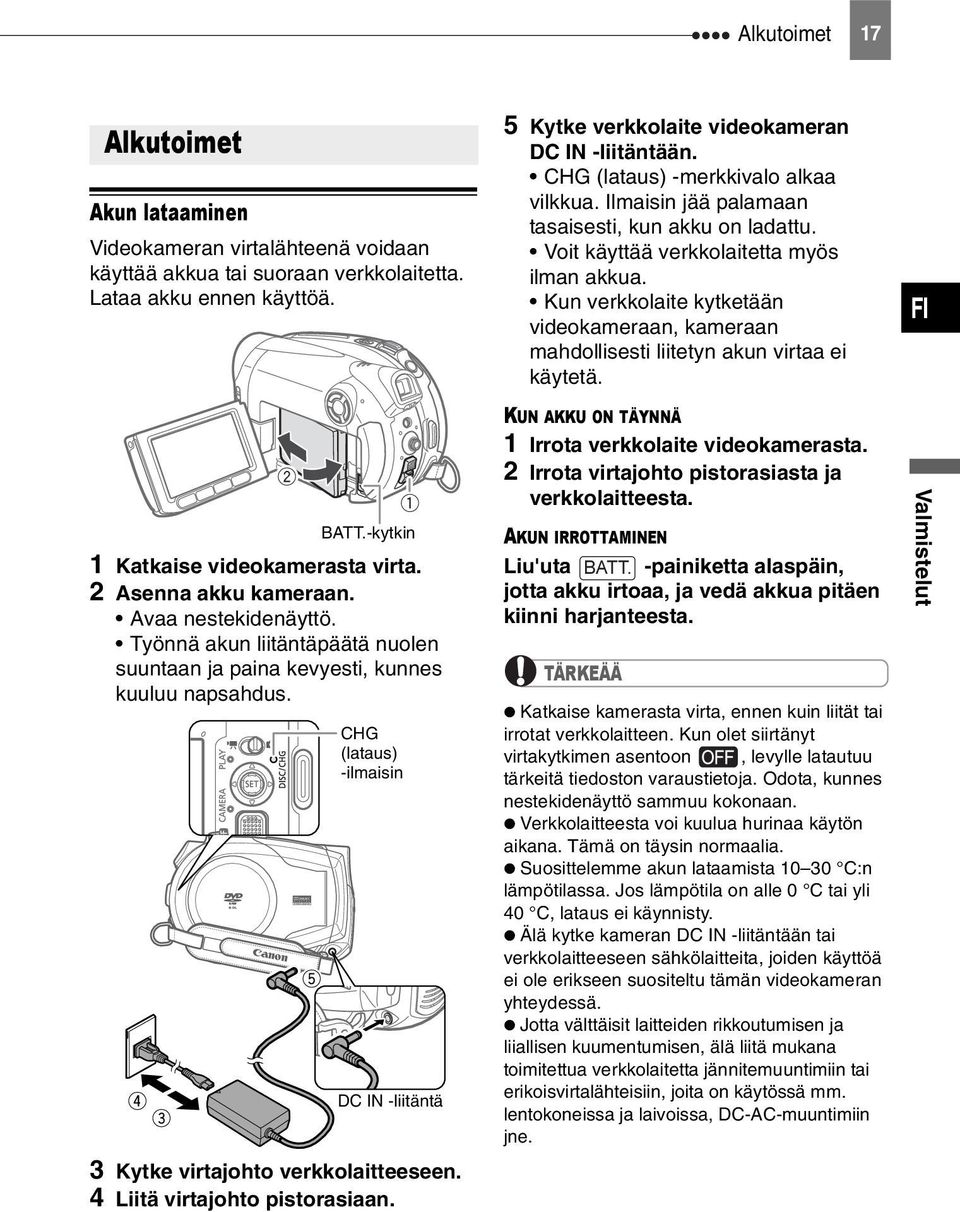

17 Alkutoimet 17 Valmistelut Alkutoimet Alkutoimet Akun lataaminen Videokameran virtalähteenä voidaan käyttää akkua tai suoraan verkkolaitetta. Lataa akku ennen käyttöä. 5 Kytke verkkolaite videokameran DC IN -liitäntään. CHG (lataus) -merkkivalo alkaa vilkkua. Ilmaisin jää palamaan tasaisesti, kun akku on ladattu. Voit käyttää verkkolaitetta myös ilman akkua. Kun verkkolaite kytketään videokameraan, kameraan mahdollisesti liitetyn akun virtaa ei käytetä. FI BATT.-kytkin 1 Katkaise videokamerasta virta. 2 Asenna akku kameraan. Avaa nestekidenäyttö. Työnnä akun liitäntäpäätä nuolen suuntaan ja paina kevyesti, kunnes kuuluu napsahdus. CHG (lataus) -ilmaisin DC IN -liitäntä 3 Kytke virtajohto verkkolaitteeseen. 4 Liitä virtajohto pistorasiaan. KUN AKKU ON TÄYNNÄ 1 Irrota verkkolaite videokamerasta. 2 Irrota virtajohto pistorasiasta ja verkkolaitteesta. AKUN IRROTTAMINEN Liu'uta BATT. -painiketta alaspäin, jotta akku irtoaa, ja vedä akkua pitäen kiinni harjanteesta. TÄRKEÄÄ Katkaise kamerasta virta, ennen kuin liität tai irrotat verkkolaitteen. Kun olet siirtänyt virtakytkimen asentoon, levylle latautuu tärkeitä tiedoston varaustietoja. Odota, kunnes nestekidenäyttö sammuu kokonaan. Verkkolaitteesta voi kuulua hurinaa käytön aikana. Tämä on täysin normaalia. Suosittelemme akun lataamista C:n lämpötilassa. Jos lämpötila on alle 0 C tai yli 40 C, lataus ei käynnisty. Älä kytke kameran DC IN -liitäntään tai verkkolaitteeseen sähkölaitteita, joiden käyttöä ei ole erikseen suositeltu tämän videokameran yhteydessä. Jotta välttäisit laitteiden rikkoutumisen ja liiallisen kuumentumisen, älä liitä mukana toimitettua verkkolaitetta jännitemuuntimiin tai erikoisvirtalähteisiin, joita on käytössä mm. lentokoneissa ja laivoissa, DC-AC-muuntimiin jne. Valmistelut

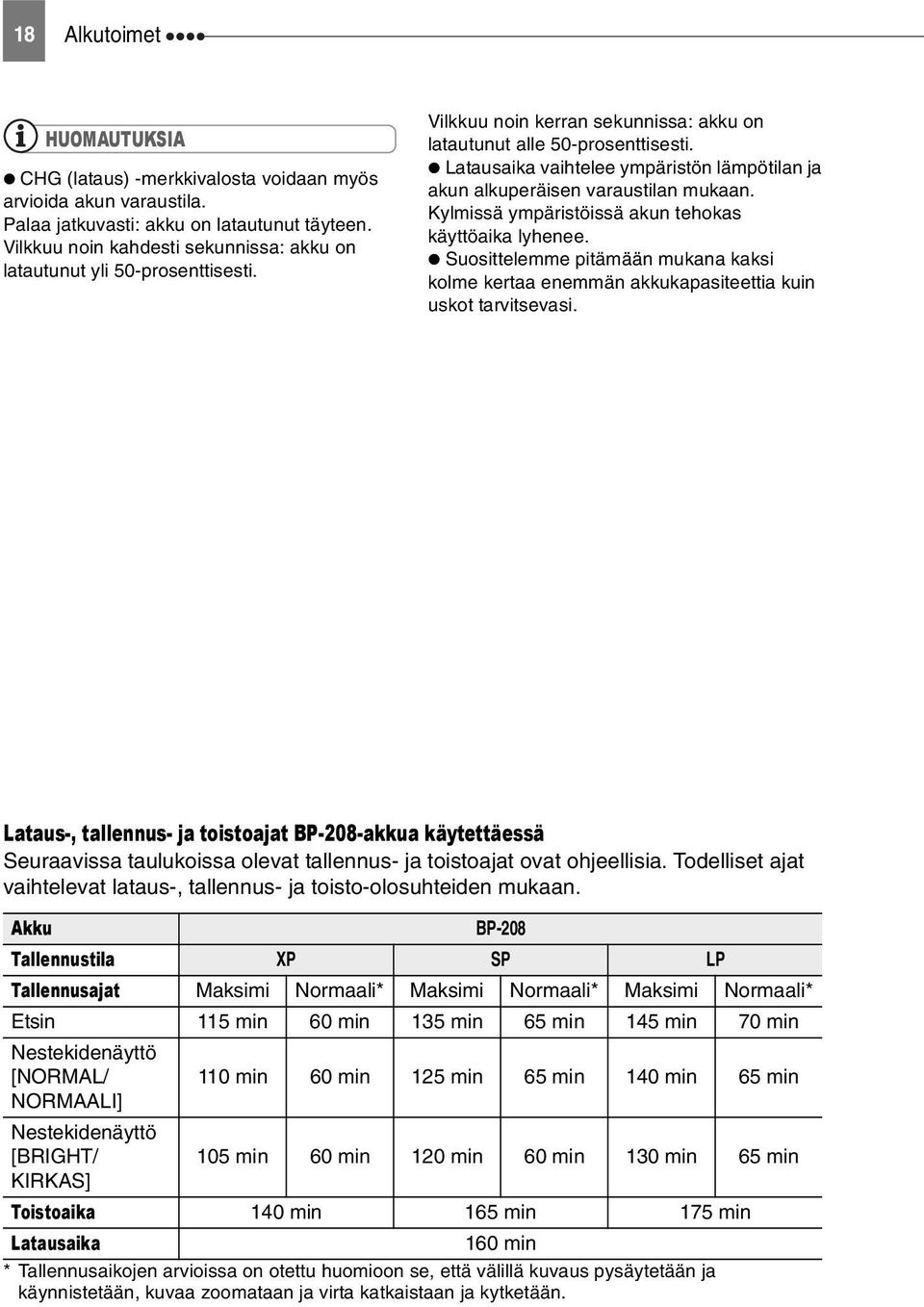

18 18 Alkutoimet HUOMAUTUKSIA CHG (lataus) -merkkivalosta voidaan myös arvioida akun varaustila. Palaa jatkuvasti: akku on latautunut täyteen. Vilkkuu noin kahdesti sekunnissa: akku on latautunut yli 50-prosenttisesti. Vilkkuu noin kerran sekunnissa: akku on latautunut alle 50-prosenttisesti. Latausaika vaihtelee ympäristön lämpötilan ja akun alkuperäisen varaustilan mukaan. Kylmissä ympäristöissä akun tehokas käyttöaika lyhenee. Suosittelemme pitämään mukana kaksi kolme kertaa enemmän akkukapasiteettia kuin uskot tarvitsevasi. Lataus-, tallennus- ja toistoajat BP-208-akkua käytettäessä Seuraavissa taulukoissa olevat tallennus- ja toistoajat ovat ohjeellisia. Todelliset ajat vaihtelevat lataus-, tallennus- ja toisto-olosuhteiden mukaan. Akku BP-208 Tallennustila XP SP LP Tallennusajat Maksimi Normaali* Maksimi Normaali* Maksimi Normaali* Etsin 115 min 60 min 135 min 65 min 145 min 70 min Nestekidenäyttö [NORMAL/ 110 min 60 min 125 min 65 min 140 min 65 min NORMAALI] Nestekidenäyttö [BRIGHT/ 105 min 60 min 120 min 60 min 130 min 65 min KIRKAS] Toistoaika 140 min 165 min 175 min Latausaika 160 min * Tallennusaikojen arvioissa on otettu huomioon se, että välillä kuvaus pysäytetään ja käynnistetään, kuvaa zoomataan ja virta katkaistaan ja kytketään.

19 Alkutoimet 19 Levyn asettaminen ja poistaminen Varo, ettet kosketa tallennuspintaa tai -linssiä. Käytä 8 cm:n mini-dvd-levyjä, joissa on DVD-R -logo (mukaan lukien DVD-R DL) tai DVD-RW -logo. Katso myös Suositellut levyt ( 4). Ennen kuin asetat levyn kameraan, varmista, että levyn tallennuspinta on puhdas. Jos levy on likainen, poista sen pinnasta sormenjäljet, lika ja tahrat pehmeällä linssinpuhdistusliinalla. FI Levyn asettaminen TARKISTETTAVAT SEIKAT ( 10) 4 Sulje kansi. Älä paina kantta kiinni väkisin, sillä levy ei välttämättä ole kunnolla paikallaan. DVD-R- TAI DVD-R DL -LEVYJEN KÄYTTÄMINEN Voit aloittaa video-otoksen tallentamisen, kun tallennuksen tauon osoitin tulee näkyviin. Valmistelut Tallennuslinssi 1 Aseta videokamera - tilaan siirtämällä virtakytkin ONasentoon. 2 Työnnä OPEN -kytkintä nuolen suuntaan niin pitkälle kuin se menee ja avaa levytilan kansi varovasti kokonaan auki. Vedä käsikahvan hihna videokameran alle, jotta se ei jää levytilan kannen tielle. 3 Aseta levy ja paina sitä varovasti keskeltä niin, että se napsahtaa paikalleen. Aseta levy tallennuspuoli sisäänpäin (yksipuoliset levyt tekstipuoli ulospäin). DVD-RW-LEVYJEN KÄYTTÄMINEN Uudet levyt täytyy alustaa ennen tallennuksen aloittamista. Kun asetat uuden DVD-RW-levyn ensimmäistä kertaa, näkyviin tulee alustusikkuna, jos / -kytkin on -asennossa. Levyn alustusikkuna ei tule näkyviin, jos asetat laitteeseen valmiiksi alustetun levyn. Siinä tapauksessa voit aloittaa tallentamisen, kun tallennuksen tauon osoitin tulee näkyviin. Valitse ( ) haluamasi levyformaatti ja paina ( ). Erot levyformaattien [VIDEO] ja [VR] välillä näet kohdasta DVD-levyn valitseminen ( 3). Sinua pyydetään vahvistamaan valitsemasi levyformaatti. Valitse ( ) [YES/KYLLÄ] ja jatka painamalla ( ) tai valitse [NO/EI] ja palaa valitsemaan toinen levyformaatti painamalla ( ). Vahvistusviesti tulee näyttöön. Valitse ( ) [YES/KYLLÄ] ja käynnistä levyn alustaminen painamalla ( ).

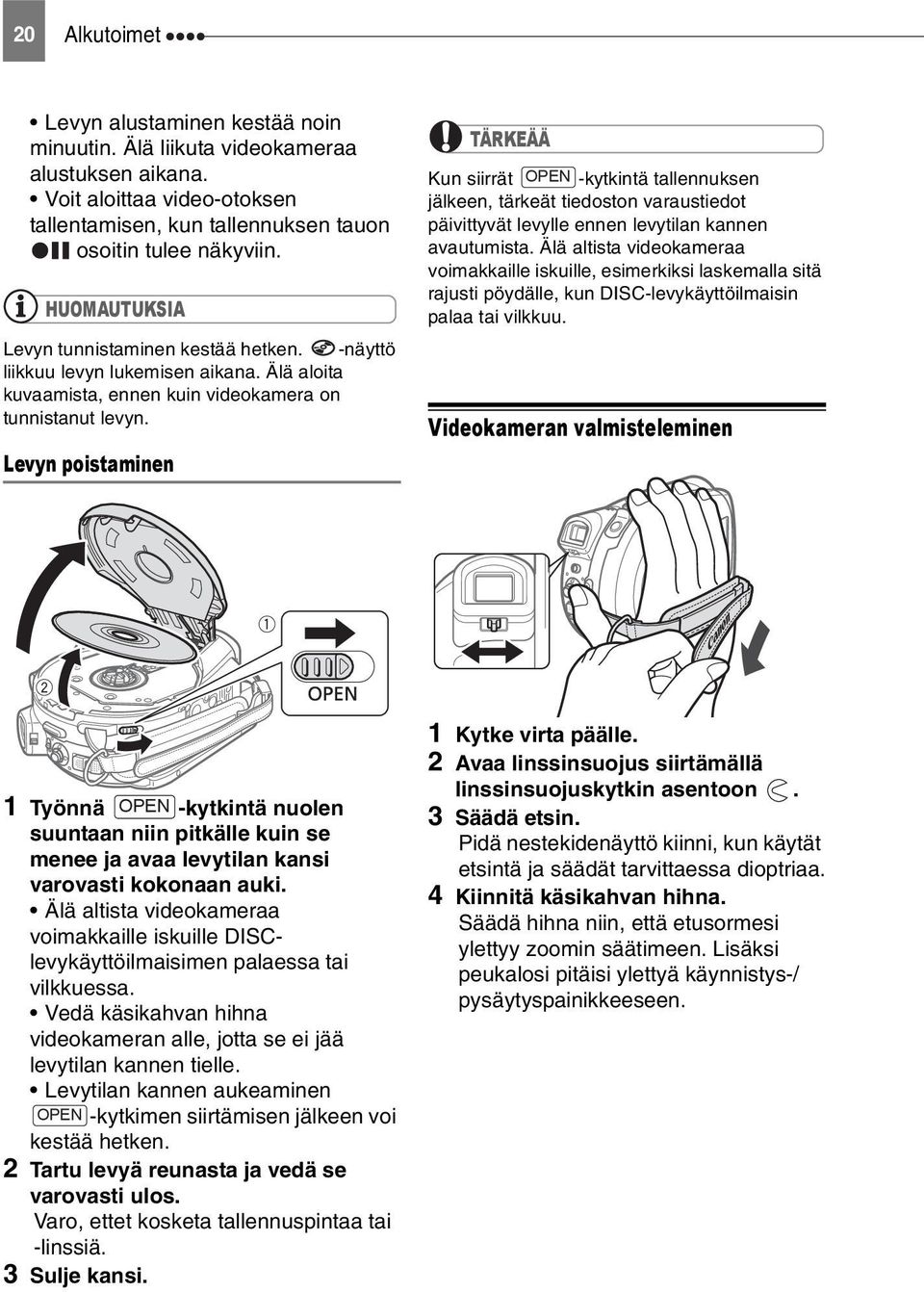

20 20 Alkutoimet Levyn alustaminen kestää noin minuutin. Älä liikuta videokameraa alustuksen aikana. Voit aloittaa video-otoksen tallentamisen, kun tallennuksen tauon osoitin tulee näkyviin. HUOMAUTUKSIA Levyn tunnistaminen kestää hetken. -näyttö liikkuu levyn lukemisen aikana. Älä aloita kuvaamista, ennen kuin videokamera on tunnistanut levyn. Levyn poistaminen TÄRKEÄÄ Kun siirrät OPEN -kytkintä tallennuksen jälkeen, tärkeät tiedoston varaustiedot päivittyvät levylle ennen levytilan kannen avautumista. Älä altista videokameraa voimakkaille iskuille, esimerkiksi laskemalla sitä rajusti pöydälle, kun DISC-levykäyttöilmaisin palaa tai vilkkuu. Videokameran valmisteleminen 1 Työnnä OPEN -kytkintä nuolen suuntaan niin pitkälle kuin se menee ja avaa levytilan kansi varovasti kokonaan auki. Älä altista videokameraa voimakkaille iskuille DISClevykäyttöilmaisimen palaessa tai vilkkuessa. Vedä käsikahvan hihna videokameran alle, jotta se ei jää levytilan kannen tielle. Levytilan kannen aukeaminen OPEN -kytkimen siirtämisen jälkeen voi kestää hetken. 2 Tartu levyä reunasta ja vedä se varovasti ulos. Varo, ettet kosketa tallennuspintaa tai -linssiä. 3 Sulje kansi. 1 Kytke virta päälle. 2 Avaa linssinsuojus siirtämällä linssinsuojuskytkin asentoon. 3 Säädä etsin. Pidä nestekidenäyttö kiinni, kun käytät etsintä ja säädät tarvittaessa dioptriaa. 4 Kiinnitä käsikahvan hihna. Säädä hihna niin, että etusormesi ylettyy zoomin säätimeen. Lisäksi peukalosi pitäisi ylettyä käynnistys-/ pysäytyspainikkeeseen.

21 Alkutoimet 21 Nestekidenäytön säätäminen Nestekidenäytön kääntäminen Avaa nestekidenäyttö 90 asteen kulmaan. Näyttöä voidaan kääntää 90 astetta alaspäin. Näyttöä voidaan kääntää 180 astetta objektiivia kohti (näin kohde näkee nestekidenäytön, samalla kun käytät etsintä). Näyttöä kannattaa kääntää 180 astetta myös silloin, jos haluat päästä kuvaan käyttäessäsi itselaukaisinta. Tämä on ainoa tilanne, jolloin voit käyttää etsintä ja nestekidenäyttöä samanaikaisesti. 180 Nestekidenäytön taustavalo Voit säätää nestekidenäytön kirkkauden kaksitasoisesti. Pidä DISP. painettuna yli 2 sekuntia. Voit vuorotella normaalia ja kirkasta asetusta toistamalla toimenpidettä. HUOMAUTUKSIA Asetus ei vaikuta tallennuksen tai etsimen ruudun kirkkauteen. Kirkkaan asetuksen käyttäminen lyhentää akun tehollista käyttöaikaa. FI Valmistelut Kuvauksen kohteena olevat henkilöt voivat tarkastella nestekidenäyttöä.

22 22 Valikkojen käyttäminen Valikkojen käyttäminen Valikkojen käyttäminen Monet videokameran toiminnot voidaan säätää valikoista, jotka avautuvat - painiketta ( ) painamalla. Saat lisätietoja käytössä olevista valikkokohdista ja asetuksista kohdasta Valikkovaihtoehtojen luettelot ( 33). Vaihtoehdon valitseminen asetusvalikoista ( 22) /Toiminto -valikkovaihtoehdon valitseminen ( 22) 1 Paina. 2 Valitse ( ) muutettava toiminto vasemmanpuoleisesta sarakkeesta. Valikkokohdat, joita ei voida käyttää, näkyvät harmaina. 3 Valitse ( ) haluamasi asetus käytettävissä olevien vaihtoehtojen luettelosta alapalkista. Valittu vaihtoehto näkyy vaaleansinisellä korostettuna. Valikkokohdat, joita ei voida käyttää, näkyvät harmaina. Joillakin asetuksilla on tehtävä lisävalintoja (, ) ja/tai painettava ( ). Noudata näyttöön tulevia lisätoimintojen ohjeita (kuten -kuvaketta, pieniä nuolia jne.). 4 Tallenna asetukset ja sulje valikko painamalla. Voit sulkea valikon milloin tahansa painamalla. 1 Paina. Kun VIDEO-tilassa tallennetun levyn toiston aikana painetaan, asetusvalikot avautuvat suoraan. Jatka suoraan vaiheesta 3. 2 Valitse ( ) -kuvake ja avaa asetusvalikot painamalla ( ). Voit avata asetusvalikoiden näytön suoraan pitämällä -painiketta painettuna yli 1 sekuntia. Voit palata valikon valintanäyttöön (vaihe 3) painamalla ohjainta ( ). 3 Valitse ( ) haluamasi valikko vasemmanpuoleisesta sarakkeesta ja paina ( ). Valitsemasi valikon otsikko näkyy näytön yläreunassa. Sen alla on luettelo asetuksista. 4 Valitse ( ) muutettava asetus ja paina ( ). Oranssi valintapalkki ilmaisee valittuna olevan valikkoasetuksen. Kohdat, jotka eivät ole valittavissa, näkyvät mustina. 5 Valitse ( ) haluamasi vaihtoehto ja tallenna asetus painamalla ( ). 6 Paina. Voit sulkea valikon milloin tahansa painamalla.

23 Ensimmäiset käyttöasetukset 23 Ensimmäiset käyttöasetukset Ensimmäiset käyttöasetukset nimiin, jotka pysyvät samoina, olipa valittu kieli mikä tahansa. Kielen vaihtaminen Vaihtoehdot [DEUTSCH] [ ROMANA ] [ ] [ENGLISH] [TÜRKÇE] [ ] [ESPAÑOL] [ ] [ ] [FRANÇAIS] [ ] [ ] [ITALIANO] [ ] [ ] [POLSKI] [ ] ( 22) 1 Paina. Oletusarvo DISPLAY SETUP/Näytön asetukset LANGUAGE ENGLISH / Kieli Englanti 2 Valitse ( ) -kuvake ja avaa asetusvalikot painamalla ( ). 3 Valitse ( ) [DISPLAY SETUP/ NÄYTÖN ASETUKSET] ja paina ( ). 4 Valitse ( ) [LANGUAGE /KIELI] ja paina ( ). 5 Valitse (, ) haluamasi vaihtoehto ja paina ( ). 6 Sulje valikko painamalla. HUOMAUTUKSIA Jos olet vaihtanut kielen vahingossa, vaihda asetusta valikkokohdan vieressä olevaa - merkkiä seuraamalla. Joissakin valikoissa olevat näytöt ja viittaavat videokameran painikkeiden Aikavyöhykkeen muuttaminen ( 22) Oletusarvo DATE/TIME SETUP-Päivä-/aikaasetukset T.ZONE/DST PARIS - A.vyöhyke/p-a-as. Pariisi 1 Paina. 2 Valitse ( ) -kuvake ja avaa asetusvalikot painamalla ( ). 3 Valitse ( ) [DATE/TIME SETUP- PÄIVÄ-/AIKA-ASETUKSET] ja paina ( ). 4 Valitse ( ) [T.ZONE/DST- A.VYÖHYKE/P-A-AS.] ja paina ( ). Aikavyöhykeasetus tulee näkyviin. Oletusasetuksena on Pariisi. 5 Valitse ( ) oma aikavyöhykkeesi ja paina ( ). Aseta kesäaika valitsemalla aikavyöhyke, jonka vieressä on merkki. 6 Sulje valikko painamalla. Aikavyöhykkeet Kun olet kerran asettanut aikavyöhykkeen, päiväyksen ja kellonajan, sinun ei tarvitse asettaa aikaa uudelleen aikavyöhykkeeltä toiselle matkustaessasi. Valitse aikavyöhyke kohdemaan mukaan, niin videokamera säätää kellon automaattisesti. FI Valmistelut

24 24 Ensimmäiset käyttöasetukset Päiväyksen ja ajan asettaminen DATE/TIME SETUP-Päivä-/aikaasetukset DATE/TIME 1.JAN :00 AM- Päiväys/aika 1. tam klo ( 22) 1 Paina. 2 Valitse ( ) -kuvake ja avaa asetusvalikot painamalla ( ). 3 Valitse ( ) [DATE/TIME SETUP- PÄIVÄ-/AIKA-ASETUKSET] ja paina ( ). 4 Valitse ( ) [DATE/TIME-PÄIVÄYS/ AIKA] ja paina ( ). Päiväyksen ensimmäinen kenttä näkyy oranssinvärisenä, ja se on merkitty ylös/alas-nuolilla. 5 Aseta päiväys ja aika painamalla ohjainta ( ) ja siirry päiväyksen ja ajan kenttien välillä painamalla ohjainta ( ). 6 Käynnistä kello painamalla ( ). 7 Sulje valikko painamalla. TÄRKEÄÄ Jos videokamera on käyttämättä noin kolme kuukautta, yhdysrakenteinen litiumakku voi tyhjentyä ja päiväys- ja aika-asetus hävitä. Lataa siinä tapauksessa litiumakku ( 70) ja aseta aikavyöhyke, päiväys ja aika uudelleen. Voit halutessasi muuttaa päiväysmuotoa ( 39).

25 Tallentaminen 25 Tallentaminen Perustoiminnot Tallentaminen Videokuvaus Ennen tallentamisen aloittamista Tee koetallennus ennen varsinaisen tallentamisen aloittamista varmistaaksesi, että videokamera toimii oikein. Koska DVD-R- tai DVD-R DL -levylle tehtyä tallennetta ei voida poistaa, suosittelemme, että käytät koetallennuksessa DVD-RW-levyä. ( 10) KUN OLET LOPETTANUT TALLENNUKSEN 1 Varmista, että DISC-levykäyttöilmaisin ei pala. 2 Katkaise videokamerasta virta. 3 Sulje linssinsuojus ja nestekidenäyttö. 4 Poista levy. TÄRKEÄÄ Vältä seuraavia toimenpiteitä DISClevykäyttöilmaisimen palaessa tai vilkkuessa. Muussa tapauksessa tiedot voivat hävitä lopullisesti. - Älä altista videokameraa tärähdyksille tai voimakkaille iskuille. - Älä avaa levytilan kantta tai poista levyä. - Älä irrota virtalähdettä tai katkaise videokamerasta virtaa. - Älä vaihda toimintatilaa. FI 1 Aseta videokamera CAMERA-tilaan siirtämällä virtakytkin ON-asentoon. Punainen CAMERA-merkkivalo syttyy. 2 Avaa linssinsuojus siirtämällä linssinsuojuskytkin asentoon. 3 Siirrä / -kytkin asentoon (video-otokset). 4 Aloita tallennus painamalla Start/Stop. Tallennus alkaa. Voit siirtyä tallennuksen taukotilaan painamalla Start/Stop uudelleen. DISC-levykäyttöilmaisin vilkkuu tallennuksen aikana ja palaa hetken sen jälkeen ilmaisten, että otosta tallennetaan levylle. HUOMAUTUKSIA Tallennusaika: Muuttamalla tallennustilaa voit muuttaa levyllä käytettävissä olevaa tallennusaikaa ( 33). Kirkkaassa ympäristössä kuvattaessa nestekidenäytön käyttäminen voi olla hankalaa. Tällöin kannattaa käyttää etsintä. Kun kuvataan erittäin äänekkäitä tilanteita (kuten ilotulitusta tai konsertteja), ääni saattaa vääristyä tai tallentua väärällä äänitasolla. Tämä on täysin normaalia. Virransäästötila: Jos videokamera on akkukäytössä käyttämättömänä yli viiden minuutin ajan, se sammuu virran säästämiseksi ( 38). Kytke virta takaisin työntämällä virtakytkintä MODE-suuntaan ja vapauttamalla se tai siirtämällä virtakytkin -asentoon ja sitten takaisin ON-asentoon. Nestekidenäytön ja etsimen näyttö: Näyttöjen valmistuksessa käytetään suurtarkkuustekniikkaa. Yli 99,99 % kuvapisteistä toimii määritysten mukaisesti. Alle 0,01 % kuvapisteistä voi syttyä ajoittain väärin tai näkyä mustina, punaisina, sinisinä tai vihreinä pisteinä. Tällä ei ole vaikutusta tallentuvaan kuvaan, eikä ilmiötä voida pitää toimintavirheenä. Perustoiminnot

26 26 Tallentaminen Kun käytät jalustaa: Älä jätä etsintä alttiiksi suoralle auringonvalolle, sillä se voi sulaa (okulaarilinssi keskittää valonsäteet). Älä käytä yli 5,5 mm pitkiä jalustan kiinnitysruuveja, sillä ne voivat vahingoittaa videokameraa. Kun tallennat video-otoksia, yritä saada rauhallinen ja vakaa kuva. Liiallinen videokameran liike kuvattaessa ja liian nopea zoomaus ja panorointi voi aiheuttaa levottomia ja tärähteleviä video-otoksia. Pahimmassa tapauksessa tällaisten videootosten toistaminen voi aiheuttaa matkapahoinvoinnin kaltaisen olon. Jos tunnet olosi huonoksi, pysäytä toisto ja pidä tauko. Edellisen tallennetun otoksen tarkasteleminen NEXT 1 Jollei ohjaimen opas tule näyttöön, paina ( ). 2 Paina ohjainta ( ) suuntaan. Jos ei ilmesty ohjaimen oppaaseen, painele ohjainta ( ) toistuvasti suuntaan [NEXT/ SEURAAVA], jotta ohjaimen opas tulee näkyviin yllä olevan kuvan mukaisesti. Kun tilakytkin on asennossa AUTO, vain yksi ohjaimen opas tulee näkyviin. Videokamera toistaa viimeisimmän otoksen (ilman ääntä) ja palaa tallennuksen taukotilaan. Voit palata otoksen tarkastelusta tallennustilaan valitsemalla ( ) kuvakkeen ja painamalla ( ). Käyttäessäsi DVD-RW-levyä voit poistaa otoksen myös heti tallennuksen jälkeen. Valitse ( ) kuvake, jos haluat poistaa otoksen katsellessasi sitä ( 52). Tallenteiden kuvasuhteen valitseminen (16:9-laajakuva tai 4:3) Voit valita tallenteillesi televisiosi kuvasuhdetta vastaavan kuvasuhteen. Videokamerassa on täysileveyksinen CCD-kenno, joka mahdollistaa korkearesoluutioisen 16:9-kuvasuhteen tallennuksen. TARKISTETTAVAT SEIKAT 1 Paina. Oletusarvo 2 Valitse ( ) -kuvake ja avaa asetusvalikot painamalla ( ). 3 Valitse ( ) [CAMERA SETUP/ KAMERAN ASETUKSET] ja paina ( ). 4 Valitse ( ) [WIDESCREEN/ LAAJAKUVA] ja paina ( ). 5 Valitse ( ) asetusvaihtoehto ja paina ( ). Oletusarvo on laajakuvatallennus (16:9). Voit tallentaa video-otoksia normaalilla kuvasuhteella (4:3) asettamalla asetukseksi [ OFF/ POIS]. 6 Sulje valikko painamalla. HUOMAUTUKSIA ( 10) CAMERA SETUP/Kameran asetukset WIDESCREEN Päällä ON /Laajakuva Videokameran näyttöjen kuvasuhde on 16:9, joten kuvasuhteella 4:3 tallennettu materiaali näkyy näytön keskellä siten, että sivuilla on mustat palkit. Tallentaessasi laajakuvatilassa [IMG STAB/ KUVANVAKAIN]-asetuksella [ OFF/POIS]

27 Tallentaminen 27 ( 35), voit käyttää vaakasuunnassa leveämpää näkymää. Laajakuvatallenteen toistaminen: WSSjärjestelmää tukevat televisiovastaanottimet siirtyvät automaattisesti 16:9-laajakuvatilaan. Muussa tapauksessa television kuvasuhde on muutettava manuaalisesti. Jos haluat toistaa otoksen TV-vastaanottimessa tavallisella kuvasuhteella (4:3), muuta [TV TYPE/TV- TYYPPI]-asetusta sen mukaan ( 38). Valokuvaus ( 10) TÄRKEÄÄ Vältä seuraavia toimenpiteitä, kun levykäytön näyttö ( ) tulee näkyviin ja kun DISClevykäyttöilmaisin palaa tai vilkkuu. Muussa tapauksessa tiedot voivat hävitä lopullisesti. - Älä altista videokameraa tärähdyksille tai voimakkaille iskuille. - Älä avaa levytilan kantta tai poista levyä. - Älä irrota virtalähdettä tai katkaise videokamerasta virtaa. - Älä vaihda / -kytkimen asentoa tai toimintatilaa. HUOMAUTUKSIA Jos kohde ei sovellu automaattitarkennukseen, muuttuu keltaiseksi. Säädä tarkennus käsin ( 43). FI Perustoiminnot 1 Aseta videokamera CAMERA-tilaan siirtämällä virtakytkin ON-asentoon. Punainen CAMERA-merkkivalo syttyy. 2 Avaa linssinsuojus siirtämällä linssinsuojuskytkin asentoon. 3 Siirrä / -kytkin asentoon (stillkuvat). 4 Paina PHOTO puoliväliin. Kun tarkennus on säätynyt automaattisesti, muuttuu taas vihreäksi ja näkyviin tulee yksi tai useampi automaattitarkennuskehys. 5 Paina PHOTO pohjaan. DISC-levykäyttöilmaisin vilkkuu kuvaa tallennettaessa.

28 28 Tallentaminen Zoomaus TARKISTETTAVAT SEIKAT : Optisen zoomin lisäksi käytössä on digitaalinen zoom ( 35). Optinen zoom 35x 30x Digitaalinen zoom* 1 000x 800x * Vain. ( 10) Zoomaaminen kauemmaksi HUOMAUTUKSIA Kun asetuksena on [ VARIABLE/ SÄÄDETTÄVÄ], zoomausnopeus on suurempi tallennuksen taukotilassa. Pysyttele vähintään 1 metrin etäisyydellä kohteesta. Laajakulmaa käyttäessäsi voit tarkentaa kohteeseen jopa 1 cm:n etäisyydelle. Pikakäynnistystoiminto Pikakäynnistystoimintoa käyttämällä voit tallentaa kaikki tärkeät ja ohikiitävät tilanteet stillkuvana tai videokuvana. Kun et sammuta videokameraa, vaan painat QUICK START -painiketta, kamera on kuvausvalmis noin sekunnin kuluessa. TARKISTETTAVAT SEIKAT ( 10) : Et voi siirtää kameraa pikakäynnistystilaan tallennuksen aikana. Zoomaaminen lähemmäksi Optinen zoom ( 35x, 30x) Zoomaa kauemmaksi siirtämällä zoomin säädintä kohti W:tä (laajakulma). Zoomaa lähemmäksi siirtämällä zoomin säädintä kohti T:tä (telekuvaus). Voit muuttaa myös zoomin nopeutta ( 35). Voit valita jonkin kolmesta kiinteästä zoomausnopeudesta tai säätää nopeuden zoomin säätimellä, jolloin voit zoomata hitaasti painamalla säädintä kevyesti ja nopeasti painamalla säädintä voimakkaasti. 1 Paina QUICK START -painiketta tukevasti. Valmiustilan merkkivalo syttyy sen merkiksi, että videokamera on pikakäynnistystilassa valmiustilassa tallentamisen jatkamiseksi. Toisinaan valmiustilan merkkivalo vilkkuu sen merkkinä, että videokamera tekee valmisteluja. Videokamera on pikakäynnistystilassa, kun valo lakkaa vilkkumasta ja palaa yhtäjaksoisesti.

29 Toistaminen 29 2 Voit jatkaa tallennusta painamalla QUICK START uudelleen. Videokamera on valmiina tallennuksen taukotilassa noin sekunnin kuluttua. Toistaminen Toistaminen Videon toistaminen HUOMAUTUKSIA Kun videokamera palautetaan valmiustilasta, seuraavat asetukset muuttuvat automaattisesti: - Käsintarkennus palaa automaattitarkennukseen (AF). - Valotuksen käsinsäätö palaa automaattivalotukseen. - Zoomin asento palaa suurimpaan laajakulmaasentoon W. Valmiustilassa videokamera kuluttaa vain puolet tallennuksen taukotilassa käyttämästään virrasta. Tässä tilassa voit säästää akun virtaa. Videokamera sammuu, jos se jätetään pikakäynnistystilaan 10 minuutiksi, olipa [POWER SAVE/VIRRANSÄÄSTÖ]-asetus ( 38) mikä tahansa. Voit valita sammutusta edeltävän ajan pituuden [ STANDBY OFF/ VALMIUSTILA POIS]-asetuksella ( 38). Jos videokamera on sammutettuna, kytke virta takaisin työntämällä virtakytkintä MODEsuuntaan ja vapauttamalla se tai siirtämällä virtakytkin -asentoon ja sitten takaisin ONasentoon. Jos teet jonkin seuraavista toimenpiteistä valmiustilassa (valmiustilan merkkivalon palaessa), videokamera palaa tallennuksen taukotilaan. - Avaa levytilan kansi. - Siirrä virtakytkintä MODE-suuntaan. - Siirrä / -kytkin toiseen asentoon. ( 10) 1 Aseta videokamera PLAY-tilaan siirtämällä virtakytkin ON-asentoon ja työntämällä sitä sitten MODEsuuntaan. Vihreä PLAY-merkkivalo syttyy. 2 Siirrä / -kytkin asentoon (video-otokset). Otosten kuvahakemisto tulee näyttöön, ja valintakehys on ensimmäisen otoksen kohdalla. 3 Siirrä (, ) valintakehys toistettavan otoksen kohdalle. Siirry seuraavalle tai edelliselle luettelosivulle painamalla videokameran painiketta tai. 4 Aloita toisto painamalla /. Toisto alkaa valitusta otoksesta ja jatkuu viimeisen tallennetun otoksen loppuun. FI Perustoiminnot TOISTON AIKANA 5 Keskeytä toisto painamalla uudelleen /. 6 Pysäytä toisto ja palaa otosten kuvahakemistoon painamalla - painiketta.

30 30 Toistaminen HUOMAUTUKSIA DVD-R DL -levyn (kaksikerroksinen) toiston aikana saatat huomata lyhyen tauon (noin 1 sekunti) kohdassa, jossa toisto vaihtuu kerroksesta 1 kerrokseen 2. Voit näyttää tallennuspäiväyksen ja -ajan sekä muut tallennuksen aikaiset videokameratiedot ( 48). Otosten ohittaminen Voit siirtyä seuraavaan otokseen painamalla toiston aikana ohjainta ( ). Voit palata nykyisen otoksen alkuun painamalla ohjainta ( ). Voit siirtyä edelliseen otokseen painamalla ohjainta ( ) kahdesti. Huomaa, että ohjaimen opasta ei tarvitse tuoda näkyviin otoksen ohittamiseksi. ÄÄNENVOIMAKKUUDEN SÄÄTÄMINEN Videokamera toistaa äänen yhdysrakenteisesta kaiuttimesta. Kaiuttimesta ei kuulu ääntä, kun suljet nestekidenäytön tai kun stereovideokaapeli kytketään AV-liitäntään. Otoksen toiston aikana: 1 Jollei ohjaimen opas tule näyttöön, paina ( ). 2 Säädä äänenvoimakkuutta painamalla ohjainta ( ) suuntaan tai. Jos haluat säätää äänen kokonaan pois, paina ( ), kunnes äänikuvakkeeksi muuttuu. Voit piilottaa ohjaimen oppaan toiston ajaksi painamalla ( ) uudelleen. ERIKOISTOISTOTILAT Nopea toisto Paina normaalin toiston aikan videokameran painiketta tai. Voit suurentaa toistonopeutta painamalla painiketta useita kertoja. Nopea toisto: 5x 15x 25x normaali nopeus. Hidas toisto Paina toiston taukotilassa videokameran painiketta tai. Voit suurentaa toistonopeutta painamalla painiketta useita kertoja. Hidas toisto: 1/16 1/8 1/4 normaali nopeus. HUOMAUTUKSIA Erikoistoistotiloissa ei kuulu ääntä. Joidenkin erikoistoistotilojen aikana toistettavassa videokuvassa saattaa ilmetä häiriöitä (palikoitumista, raitoja jne.). Hidas toisto ei ole käytettävissä VIDEOtilassa tallennettujen levyjen kanssa. Tallennustilasta riippuen saatat välillä huomata kuvan pysähtyvän tai äänen katkeavan lyhyeksi hetkeksi otosten vaihtumiskohdassa. Valokuvien näyttäminen ( 10) 1 Aseta videokamera PLAY-tilaan siirtämällä virtakytkin ON-asentoon ja työntämällä sitä sitten MODEsuuntaan. Vihreä PLAY-merkkivalo syttyy.

31 Toistaminen 31 2 Siirrä / -kytkin asentoon (stillkuvat). 3 Siirry kuvasta toiseen painamalla ohjainta ( ). TÄRKEÄÄ Seuraavat eivät näy välttämättä oikein: - Muulla laitteella kuin tällä videokameralla tallennetut kuvat. - Tietokoneessa muokatut tai siitä siirretyt kuvat. - Kuvat, joiden nimiä on muutettu. Vältä seuraavia toimenpiteitä, kun levykäytön näyttö ( ) tulee näkyviin ja kun DISClevykäyttöilmaisin palaa tai vilkkuu. Muussa tapauksessa tiedot voivat hävitä lopullisesti. - Älä altista videokameraa tärähdyksille tai voimakkaille iskuille. - Älä avaa levytilan kantta tai poista levyä. - Älä irrota virtalähdettä tai katkaise videokamerasta virtaa. - Älä vaihda / -kytkimen asentoa tai toimintatilaa. Diaesitys SLIDESHOW/DIAESITYS Jos stillkuvia on paljon, hakemistoa kannattaa selata sivu kerrallaan. Kun siirrät zoomin säädintä kohti W:tä, voit laajentaa vihreän valintakehyksen koko sivun kokoiseksi ja selata hakemistosivuja ( ). Voit palata selaamaan kuvia yksitellen siirtämällä zoomin säädintä T:n suuntaan. 3 Siirrä zoomin säädintä kohti T:tä. Kuvahakemisto suljetaan, ja valittu kuva tulee näkyviin. Pikaselaustoiminto Voit etsiä kuvia nopeasti selaamatta kaikkia kuvia yksi kerrallaan. STILLKUVIEN SELAAMINEN NOPEASTI Voit selata stillkuvia nopeasti painamalla ohjainta ( ):n tai ( ):n suuntaan ja pitämällä sitä painettuna. 10:N TAI 100 STILLKUVAN OHITTAMINEN FI Perustoiminnot ( 22) 1 Paina. 2 Valitse ( ) [ SLIDESHOW/ DIAESITYS] ja paina ( ). 3 Valitse ( ) [START/KÄYNNISTÄ] ja paina ( ). Kuvat toistetaan peräkkäin kuva kerrallaan. Pysäytä diaesitys painamalla. Kuvahakemisto 1 Siirrä zoomin säädintä kohti W:tä. Näyttöön tulee stillkuvahakemisto. 2 Valitse (, ) kuva. Siirrä vihreä valintakehys kuvaan, jota haluat katsoa. 1 Jollei ohjaimen opas tule näyttöön, paina ( ). 2 Paina ohjainta ( ) suuntaan. 3 Valitse ( ) [ JUMP 10 IMAGES/ OHITA 10 KUVAA] tai [ JUMP 100 IMAGES/OHITA 100 KUVAA]. 4 Ohita ( ) valittu kuvamäärä. Sulje kuvien pikaselaustoiminto ja näytä kuva painamalla ( ). Voit piilottaa ohjaimen oppaan painamalla ( ) uudelleen.

32 32 Toistaminen Kuvien suurentaminen toiston aikana Stillkuvat voidaan toiston aikana suurentaa jopa viisinkertaiseksi. ( 10) Zoomin säädin Ohjain 1 Siirrä zoomin säädintä kohti T:tä. Kuva suurenee kaksinkertaiseksi ja näyttöön tulee kehys, joka osoittaa suurennetun osan sijainnin. Voit suurentaa kuvaa lisää siirtämällä zoomin säädintä edelleen kohti T:tä. Voit muuttaa kuvan kaksinkertaista suurennusta pienemmäksi siirtämällä zoomin säädintä kohti W:tä. Niiden kuvien kohdalle, joita ei voi suurentaa, näyttöön tulee. 2 Valitse suurennettava alue ohjaimella. Siirrä (, ) kehys kuvan siihen kohtaan, jonka haluat suurentaa. Voit perua suurennuksen siirtämällä zoomin säädintä kohti W:tä, kunnes kehys katoaa.

33 Valikkovaihtoehtojen luettelot 33 Lisätoiminnot Valikkovaihtoehtojen luettelot Valikkovaihtoehtojen luettelot Valikkokohdat, jotka eivät ole käytettävissä, näkyvät harmaina /Toimintovalikossa tai mustina asetusvalikoissa. Lisätietoja vaihtoehtojen valitsemisesta on kohdassa Valikkojen käyttäminen ( 22). /Toiminto-valikko Kuvausohjelmat ( 40) Tilakytkin: P [ PROGRAM AE/AUTOM. VALOTUS], [ SHUTTER-PRIO. AE/ VALOTUSAJAN ESIVALINTA], Erikoiskuvausohjelmat: [ PORTRAIT/MUOTOKUVAUS], [ SPORTS/URHEILU], [ NIGHT/ YÖ], [ SNOW/LUMI], [ BEACH/ RANTA], [ SUNSET/ AURINGONLASKU], [ SPOTLIGHT/ KOHDEVALO], [ FIREWORKS/ ILOTULITUS] Valkotasapaino ( 44) Tilakytkin: P [ AUTO/AUTOM.], [ DAYLIGHT/ PÄIVÄNVALO], [ TUNGSTEN/ HEHKULAMPPU], [ SET/ VALINNAINEN] Kuvatehoste ( 45) KIRKAS], [ NEUTRAL/ NEUTRAALI], [ SOFT SKIN DETAIL/IHON PEHMENNYS] Digitaaliset tehosteet ( 49) Tilakytkin: P [ D.EFFECT OFF/D.TEHOSTE POIS], [ FADE-T/ KÄYNNISTYSHÄIVYTYS], [ WIPE/ PYYHKÄISY], [ BLK&WHT/ MUSTAVALK.], [ SEPIA/SEEPIA], [ ART/TAITEELLINEN], [ MOSAIC/MOSAIIKKI] Tilakytkin: P [ D.EFFECT OFF/D.TEHOSTE POIS], [ BLK&WHT/MUSTAVALK.], [ SEPIA/SEEPIA] Tallennustila [ HIGH QUALITY/LAADUKAS], [ STANDARD PLAY/NORM. TOISTO], [ LONG PLAY/PITKÄ TOISTO] Seuraavassa taulukossa esitetään likimääräiset tallennusajat uudelle DVDlevylle (yhdelle tallennuspuolelle). Tallennustila Levytyyppi DVD-R, DVD-R DL DVD-RW 20 min 36 min 30 min 54 min 60 min 108 min FI Lisätoiminnot Tilakytkin: P [ IMAGE EFFECT OFF/ KUVATEHOSTE POIS], [ VIVID/ Kun valitset LP-tilan, käytettävissä oleva tallennusaika on pidempi, mutta levyn kunto (pitkäaikainen käyttö, naarmut jne.) saattaa heikentää LP-tilassa tallennettavien kuvien ja
