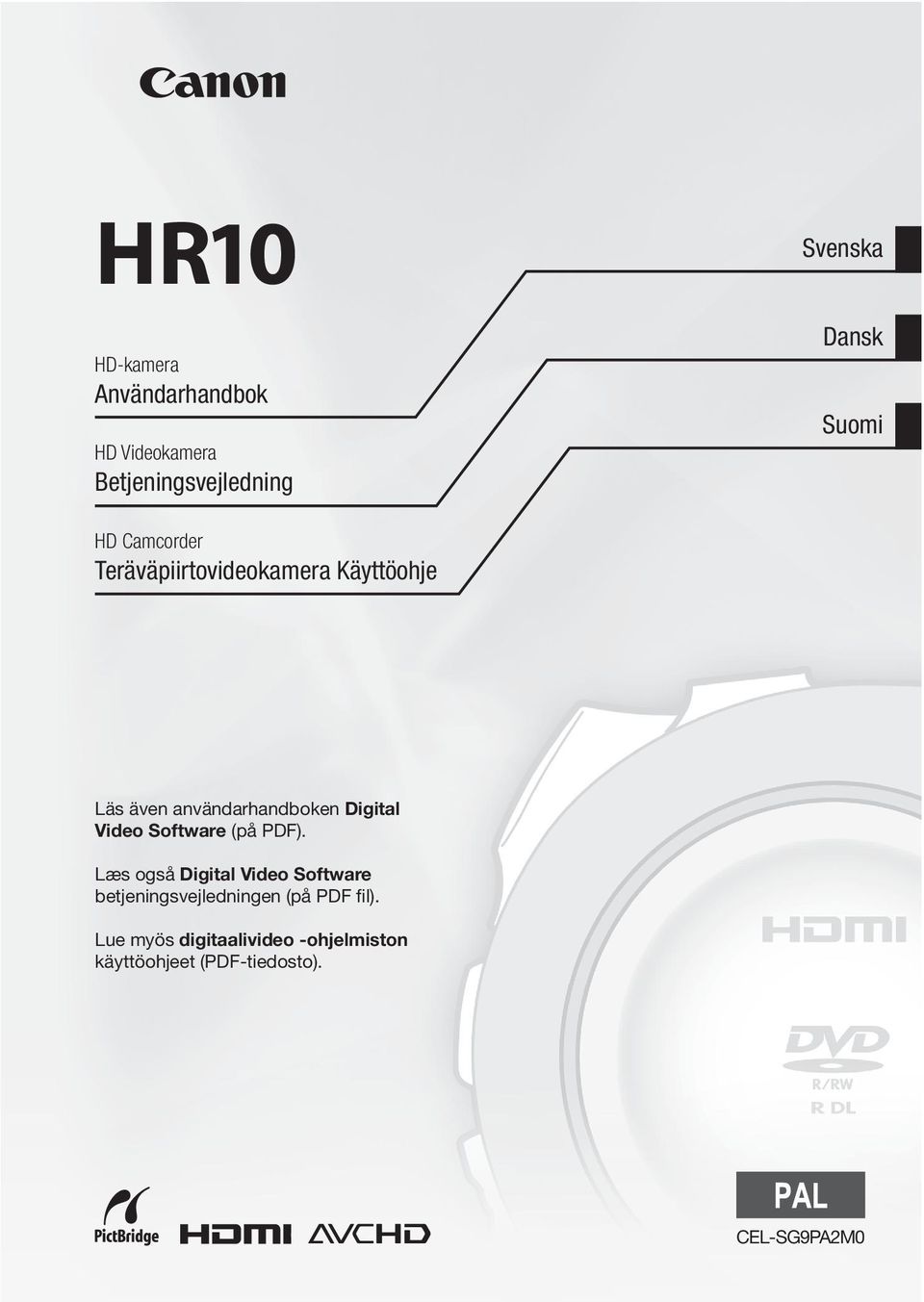

1 HR10 HD-kamera Användarhandbok HD Videokamera Betjeningsvejledning Svenska Dansk Suomi HD Camcorder Teräväpiirtovideokamera Käyttöohje Läs även användarhandboken Digital Video Software (på PDF). Læs også Digital Video Software betjeningsvejledningen (på PDF fil). Lue myös digitaalivideo -ohjelmiston käyttöohjeet (PDF-tiedosto). CEL-SG9PA2M0

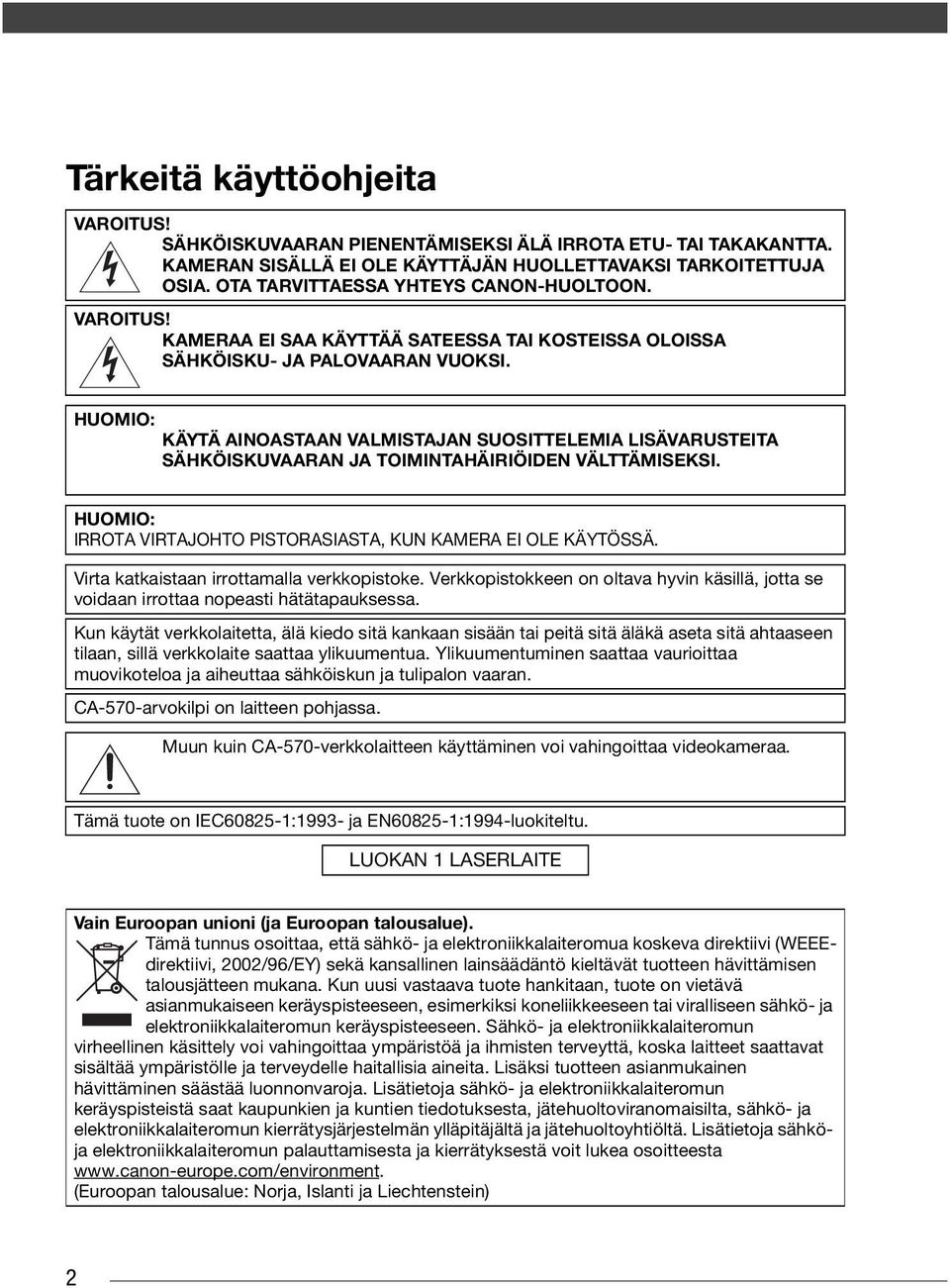

2 Johdanto Tärkeitä käyttöohjeita VAROITUS! SÄHKÖISKUVAARAN PIENENTÄMISEKSI ÄLÄ IRROTA ETU- TAI TAKAKANTTA. KAMERAN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVAKSI TARKOITETTUJA OSIA. OTA TARVITTAESSA YHTEYS CANON-HUOLTOON. VAROITUS! KAMERAA EI SAA KÄYTTÄÄ SATEESSA TAI KOSTEISSA OLOISSA SÄHKÖISKU- JA PALOVAARAN VUOKSI. HUOMIO: KÄYTÄ AINOASTAAN VALMISTAJAN SUOSITTELEMIA LISÄVARUSTEITA SÄHKÖISKUVAARAN JA TOIMINTAHÄIRIÖIDEN VÄLTTÄMISEKSI. HUOMIO: IRROTA VIRTAJOHTO PISTORASIASTA, KUN KAMERA EI OLE KÄYTÖSSÄ. Virta katkaistaan irrottamalla verkkopistoke. Verkkopistokkeen on oltava hyvin käsillä, jotta se voidaan irrottaa nopeasti hätätapauksessa. Kun käytät verkkolaitetta, älä kiedo sitä kankaan sisään tai peitä sitä äläkä aseta sitä ahtaaseen tilaan, sillä verkkolaite saattaa ylikuumentua. Ylikuumentuminen saattaa vaurioittaa muovikoteloa ja aiheuttaa sähköiskun ja tulipalon vaaran. CA-570-arvokilpi on laitteen pohjassa. Muun kuin CA-570-verkkolaitteen käyttäminen voi vahingoittaa videokameraa. Tämä tuote on IEC :1993- ja EN :1994-luokiteltu. LUOKAN 1 LASERLAITE Vain Euroopan unioni (ja Euroopan talousalue). Tämä tunnus osoittaa, että sähkö- ja elektroniikkalaiteromua koskeva direktiivi (WEEEdirektiivi, 2002/96/EY) sekä kansallinen lainsäädäntö kieltävät tuotteen hävittämisen talousjätteen mukana. Kun uusi vastaava tuote hankitaan, tuote on vietävä asianmukaiseen keräyspisteeseen, esimerkiksi koneliikkeeseen tai viralliseen sähkö- ja elektroniikkalaiteromun keräyspisteeseen. Sähkö- ja elektroniikkalaiteromun virheellinen käsittely voi vahingoittaa ympäristöä ja ihmisten terveyttä, koska laitteet saattavat sisältää ympäristölle ja terveydelle haitallisia aineita. Lisäksi tuotteen asianmukainen hävittäminen säästää luonnonvaroja. Lisätietoja sähkö- ja elektroniikkalaiteromun keräyspisteistä saat kaupunkien ja kuntien tiedotuksesta, jätehuoltoviranomaisilta, sähkö- ja elektroniikkalaiteromun kierrätysjärjestelmän ylläpitäjältä ja jätehuoltoyhtiöltä. Lisätietoja sähköja elektroniikkalaiteromun palauttamisesta ja kierrätyksestä voit lukea osoitteesta (Euroopan talousalue: Norja, Islanti ja Liechtenstein) 2

3 Teräväpiirtovideo-otosten tallentaminen DVD-videokamerallasi HD-video-otosten tallentaminen DVD-videokameralla saattaa vaikuttaa aluksi monimutkaiselta. Itse asiassa sinun tarvitsee kuitenkin vain tehdä kaksi helppoa valintaa, minkä jälkeen voit aloittaa tallennuksen. Ensin sinun täytyy valita, mitä levytyyppiä käytät. Tämän jälkeen voit valita, millaista kuvanlaatua ja levyformaattia käytät. Käymme valinnat läpi kanssasi. 1 Päätä, mikä DVD-levytyyppi soveltuu tarpeisiisi parhaiten DVD-levytyyppejä on useita, mutta tässä videokamerassa käytetään vain seuraavia kolmea 8 cm:n mini-dvd-levyä: DVD-R, DVD-R DL ja DVD-RW. Lue levyjen väliset erot ja valitse tarpeisiisi parhaiten soveltuva levytyyppi. FI DVD-R DVD-R-levyille voidaan tallentaa vain kerran. Tallenteita ei voi muokata eikä poistaa. Toisaalta nämä levyt ovat edullisempia. DVD-R DL Kaksikerroksiselle levylle mahtuu jopa 80 % enemmän dataa (2,6 Gt). Et voi kuitenkaan muokata tai poistaa tallenteita. Kaksikerroksisissa levyissä on kaksi tallennuskerrosta. Videokamera tallentaa ensin ensimmäiselle ja sitten toiselle kerrokselle. Molemmille kerroksille ulottuvan otoksen toiston aikana saatat huomata lyhyen tauon (noin 1 sekunti) kohdassa, jossa toisto vaihtuu kerroksesta toiseen. SD-laadulla tallennettaessa tallenne jakautuu kahteen osaan toiseen kerrokseen siirryttäessä. DVD-RW Kerros 2 Kerros 1 Paras yhteensopivuus Paras tallennusaika Otos 2 Otos 1 Tallennuspinta Paras uudelleenkäyttöön DVD-RW-levyille tallennettuja otoksia voidaan muokata ja poistaa. Levy voidaan myös alustaa. Kun levy alustetaan, kaikki tallenteet poistetaan ja levyllä on jälleen saman verran tilaa kuin alun perin, joten samaa levyä voidaan käyttää uudelleen. 3

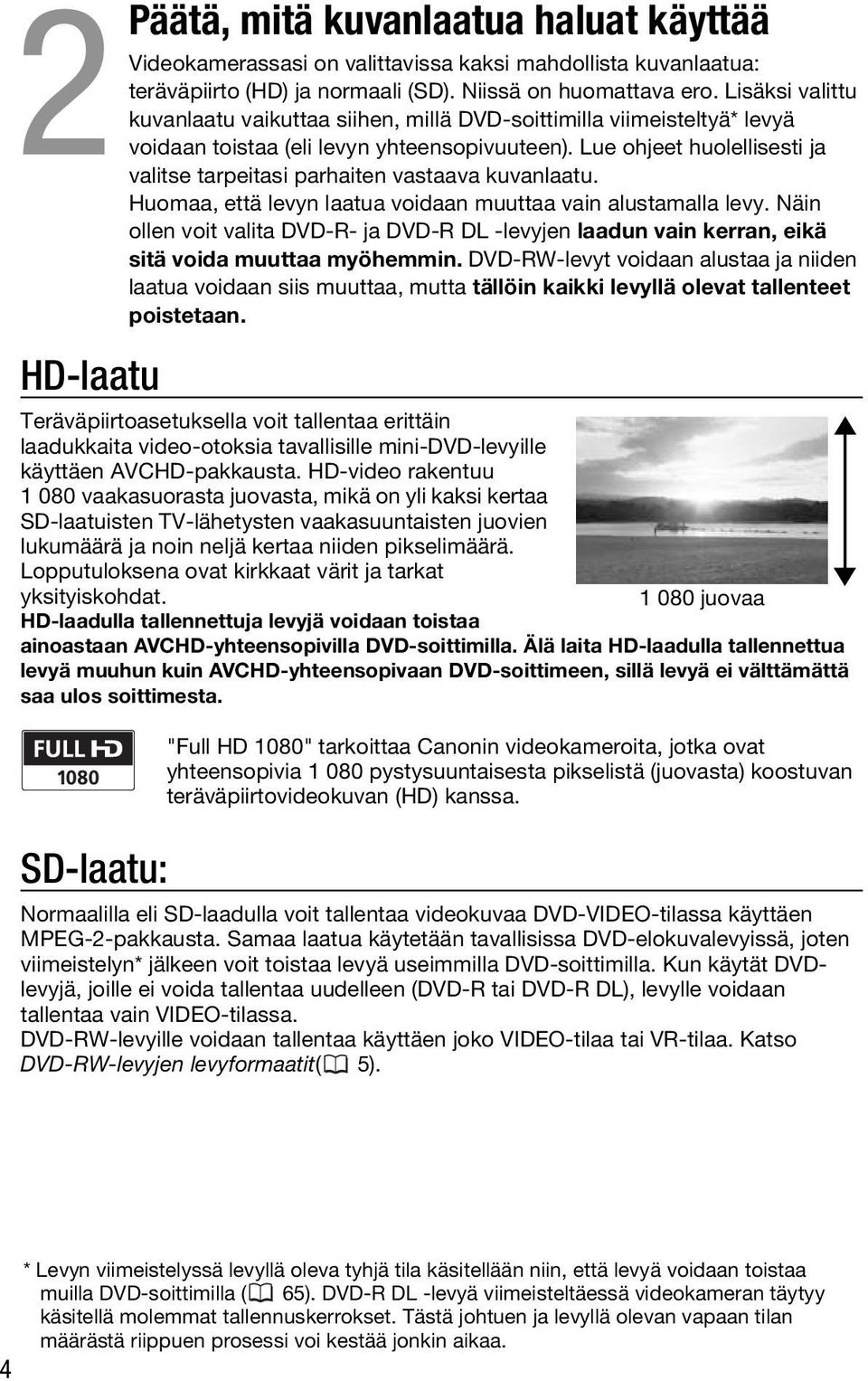

4 2 HD-laatu Päätä, mitä kuvanlaatua haluat käyttää Videokamerassasi on valittavissa kaksi mahdollista kuvanlaatua: teräväpiirto (HD) ja normaali (SD). Niissä on huomattava ero. Lisäksi valittu kuvanlaatu vaikuttaa siihen, millä DVD-soittimilla viimeisteltyä* levyä voidaan toistaa (eli levyn yhteensopivuuteen). Lue ohjeet huolellisesti ja valitse tarpeitasi parhaiten vastaava kuvanlaatu. Huomaa, että levyn laatua voidaan muuttaa vain alustamalla levy. Näin ollen voit valita DVD-R- ja DVD-R DL -levyjen laadun vain kerran, eikä sitä voida muuttaa myöhemmin. DVD-RW-levyt voidaan alustaa ja niiden laatua voidaan siis muuttaa, mutta tällöin kaikki levyllä olevat tallenteet poistetaan. Teräväpiirtoasetuksella voit tallentaa erittäin laadukkaita video-otoksia tavallisille mini-dvd-levyille käyttäen AVCHD-pakkausta. HD-video rakentuu vaakasuorasta juovasta, mikä on yli kaksi kertaa SD-laatuisten TV-lähetysten vaakasuuntaisten juovien lukumäärä ja noin neljä kertaa niiden pikselimäärä. Lopputuloksena ovat kirkkaat värit ja tarkat yksityiskohdat juovaa HD-laadulla tallennettuja levyjä voidaan toistaa ainoastaan AVCHD-yhteensopivilla DVD-soittimilla. Älä laita HD-laadulla tallennettua levyä muuhun kuin AVCHD-yhteensopivaan DVD-soittimeen, sillä levyä ei välttämättä saa ulos soittimesta. SD-laatu: "Full HD 1080" tarkoittaa Canonin videokameroita, jotka ovat yhteensopivia pystysuuntaisesta pikselistä (juovasta) koostuvan teräväpiirtovideokuvan (HD) kanssa. Normaalilla eli SD-laadulla voit tallentaa videokuvaa DVD-VIDEO-tilassa käyttäen MPEG-2-pakkausta. Samaa laatua käytetään tavallisissa DVD-elokuvalevyissä, joten viimeistelyn* jälkeen voit toistaa levyä useimmilla DVD-soittimilla. Kun käytät DVDlevyjä, joille ei voida tallentaa uudelleen (DVD-R tai DVD-R DL), levylle voidaan tallentaa vain VIDEO-tilassa. DVD-RW-levyille voidaan tallentaa käyttäen joko VIDEO-tilaa tai VR-tilaa. Katso DVD-RW-levyjen levyformaatit( 5). 4 * Levyn viimeistelyssä levyllä oleva tyhjä tila käsitellään niin, että levyä voidaan toistaa muilla DVD-soittimilla ( 65). DVD-R DL -levyä viimeisteltäessä videokameran täytyy käsitellä molemmat tallennuskerrokset. Tästä johtuen ja levyllä olevan vapaan tilan määrästä riippuen prosessi voi kestää jonkin aikaa.

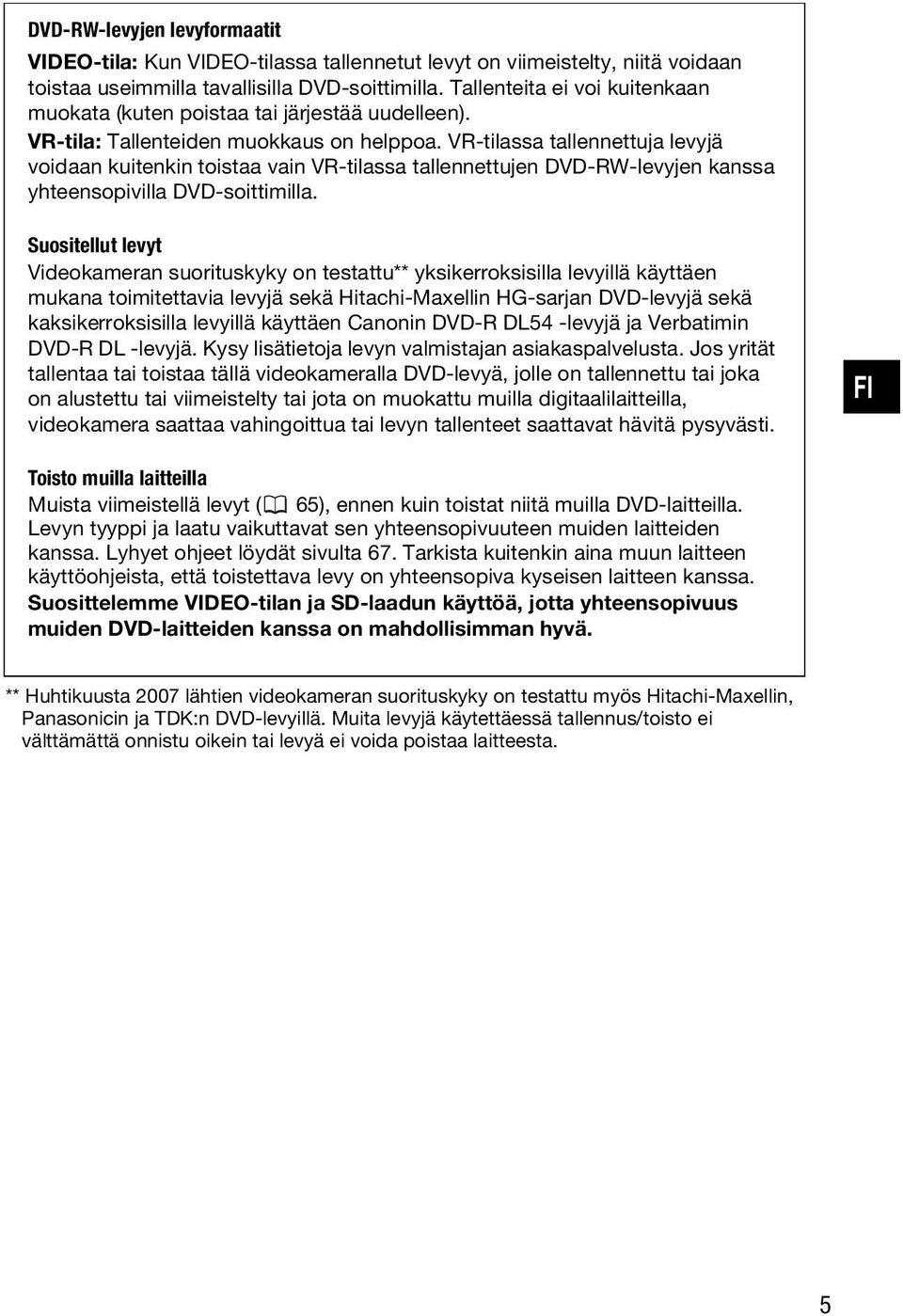

5 DVD-RW-levyjen levyformaatit VIDEO-tila: Kun VIDEO-tilassa tallennetut levyt on viimeistelty, niitä voidaan toistaa useimmilla tavallisilla DVD-soittimilla. Tallenteita ei voi kuitenkaan muokata (kuten poistaa tai järjestää uudelleen). VR-tila: Tallenteiden muokkaus on helppoa. VR-tilassa tallennettuja levyjä voidaan kuitenkin toistaa vain VR-tilassa tallennettujen DVD-RW-levyjen kanssa yhteensopivilla DVD-soittimilla. Suositellut levyt Videokameran suorituskyky on testattu** yksikerroksisilla levyillä käyttäen mukana toimitettavia levyjä sekä Hitachi-Maxellin HG-sarjan DVD-levyjä sekä kaksikerroksisilla levyillä käyttäen Canonin DVD-R DL54 -levyjä ja Verbatimin DVD-R DL -levyjä. Kysy lisätietoja levyn valmistajan asiakaspalvelusta. Jos yrität tallentaa tai toistaa tällä videokameralla DVD-levyä, jolle on tallennettu tai joka on alustettu tai viimeistelty tai jota on muokattu muilla digitaalilaitteilla, videokamera saattaa vahingoittua tai levyn tallenteet saattavat hävitä pysyvästi. FI Toisto muilla laitteilla Muista viimeistellä levyt ( 65), ennen kuin toistat niitä muilla DVD-laitteilla. Levyn tyyppi ja laatu vaikuttavat sen yhteensopivuuteen muiden laitteiden kanssa. Lyhyet ohjeet löydät sivulta 67. Tarkista kuitenkin aina muun laitteen käyttöohjeista, että toistettava levy on yhteensopiva kyseisen laitteen kanssa. Suosittelemme VIDEO-tilan ja SD-laadun käyttöä, jotta yhteensopivuus muiden DVD-laitteiden kanssa on mahdollisimman hyvä. ** Huhtikuusta 2007 lähtien videokameran suorituskyky on testattu myös Hitachi-Maxellin, Panasonicin ja TDK:n DVD-levyillä. Muita levyjä käytettäessä tallennus/toisto ei välttämättä onnistu oikein tai levyä ei voida poistaa laitteesta. 5

6 DVD-levytyypin mukaan käytettävissä olevat toiminnot Levytyyppi DVD-R, DVD-R DL DVD-RW Levyn laatu HD SD HD SD Levyformaatit VIDEOtila VIDEOtila VR-tila Otosten muokkaaminen tällä videokameralla (otosten poistaminen, jakaminen ym.) ( 62) Video-otoksen tai stillkuvan poistaminen heti tallennuksen jälkeen ( 37) Levyn alustaminen, jotta sille voidaan tallentaa uudelleen ( 64) 1 Otsikon antaminen levylle ( 65) Levyn viimeistely muulla DVD-laitteella toistettavaksi ( 65) 2 Uusien otosten tallentaminen jo viimeistellylle levylle ( 68) Otosten muokkaaminen tietokoneella 4 ( 94) Vain toistoluettelossa olevia otoksia voidaan jakaa. 2 Toistoa ei voida taata kaikissa ulkoisissa DVD-laitteissa. 3 Levyn viimeistely on purettava ensin. 4 Mukana toimitettavan ohjelmiston avulla voit tehdä levystäsi kopioita, toistaa ja muokata video-otoksiasi ym. Jos tahdot lisätietoja, katso Corel Application Disc -levyn asennusja käyttöopas. 6

7 7 FI

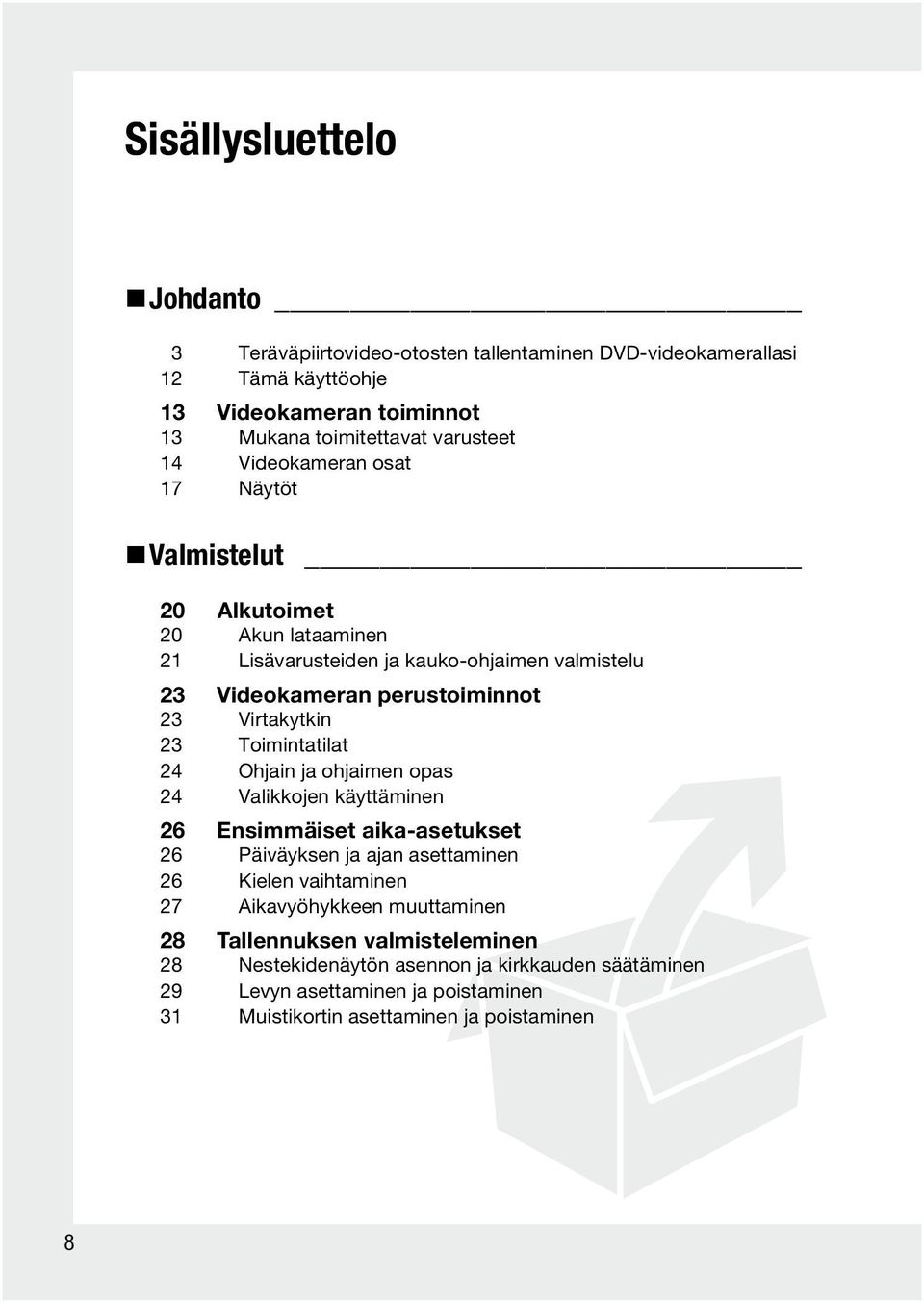

8 Sisällysluettelo Johdanto 3 Teräväpiirtovideo-otosten tallentaminen DVD-videokamerallasi 12 Tämä käyttöohje 13 Videokameran toiminnot 13 Mukana toimitettavat varusteet 14 Videokameran osat 17 Näytöt Valmistelut 20 Alkutoimet 20 Akun lataaminen 21 Lisävarusteiden ja kauko-ohjaimen valmistelu 23 Videokameran perustoiminnot 23 Virtakytkin 23 Toimintatilat 24 Ohjain ja ohjaimen opas 24 Valikkojen käyttäminen 26 Ensimmäiset aika-asetukset 26 Päiväyksen ja ajan asettaminen 26 Kielen vaihtaminen 27 Aikavyöhykkeen muuttaminen 28 Tallennuksen valmisteleminen 28 Nestekidenäytön asennon ja kirkkauden säätäminen 29 Levyn asettaminen ja poistaminen 31 Muistikortin asettaminen ja poistaminen 8

9 Videokuvaus 32 Perustallennus 32 Video-otosten tallentaminen 34 Tallennustilan valitseminen 34 Tallenteiden kuvasuhteen valitseminen (16:9-laajakuva tai 4:3) 35 Zoomaus 36 Pikakäynnistystoiminto 37 Vasta tallennetun otoksen tarkasteleminen ja poistaminen 38 Perustoisto 38 Video-otosten toistaminen 40 Otosten poistaminen 41 Näytöt (tietokoodi) 42 Valikkovaihtoehtojen luettelot 42 /Toim.Valikko 44 Asetusvalikot 44 Kameran asetukset (digitaalinen zoom, kuvanvakain jne.) 47 Levytoiminnot (alustus, viimeistely jne.) 48 Stillkuvatoiminnot (kortin alustus jne.) 48 Näytön asetukset (nestekidenäytön kirkkaus, kieli jne.) 49 Järjestelmän asetukset (äänenvoimakkuus, äänimerkki jne.) 51 Päiväyksen/ajan asetus 52 Muita toimintoja 52 Elokuvatila ja erikoiskuvausohjelmat 54 Mukautettava tallennus: himmenninaukon ja valotusajan muuttaminen 55 Minivideovalo 56 Itselaukaisin 56 Käsintarkennus 57 Valotuksen käsinsäätö 58 Valkotasapaino 59 Kuvatehosteet 60 Digitaaliset tehosteet 62 Otosten ja levyn hallinta 62 Toistoluettelon luominen 62 Otosten siirtäminen toistoluettelossa 63 Otosten jakaminen 63 Levyn suojaaminen 64 Levyn alustaminen 9

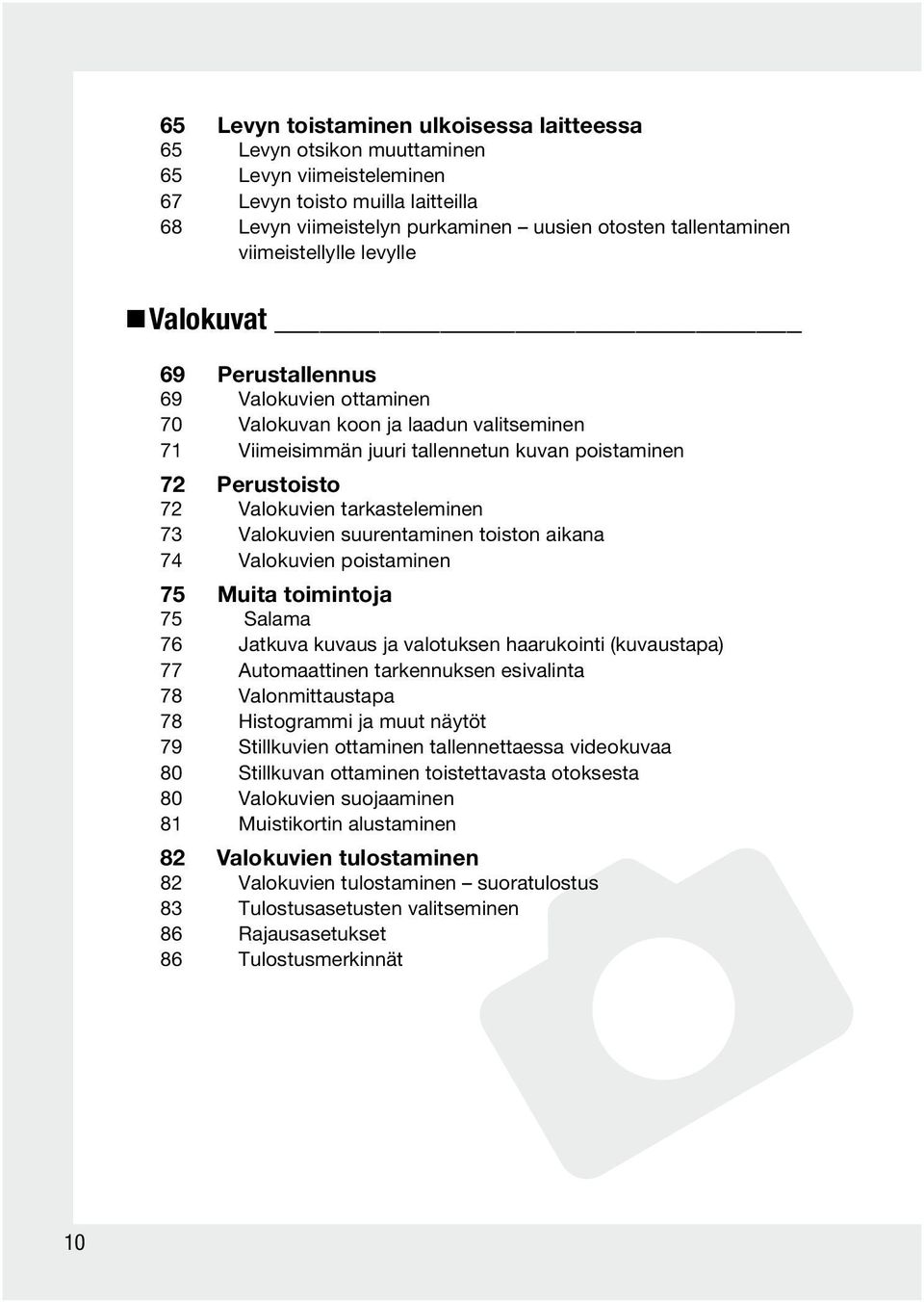

10 65 Levyn toistaminen ulkoisessa laitteessa 65 Levyn otsikon muuttaminen 65 Levyn viimeisteleminen 67 Levyn toisto muilla laitteilla 68 Levyn viimeistelyn purkaminen uusien otosten tallentaminen viimeistellylle levylle Valokuvat 69 Perustallennus 69 Valokuvien ottaminen 70 Valokuvan koon ja laadun valitseminen 71 Viimeisimmän juuri tallennetun kuvan poistaminen 72 Perustoisto 72 Valokuvien tarkasteleminen 73 Valokuvien suurentaminen toiston aikana 74 Valokuvien poistaminen 75 Muita toimintoja 75 Salama 76 Jatkuva kuvaus ja valotuksen haarukointi (kuvaustapa) 77 Automaattinen tarkennuksen esivalinta 78 Valonmittaustapa 78 Histogrammi ja muut näytöt 79 Stillkuvien ottaminen tallennettaessa videokuvaa 80 Stillkuvan ottaminen toistettavasta otoksesta 80 Valokuvien suojaaminen 81 Muistikortin alustaminen 82 Valokuvien tulostaminen 82 Valokuvien tulostaminen suoratulostus 83 Tulostusasetusten valitseminen 86 Rajausasetukset 86 Tulostusmerkinnät 10

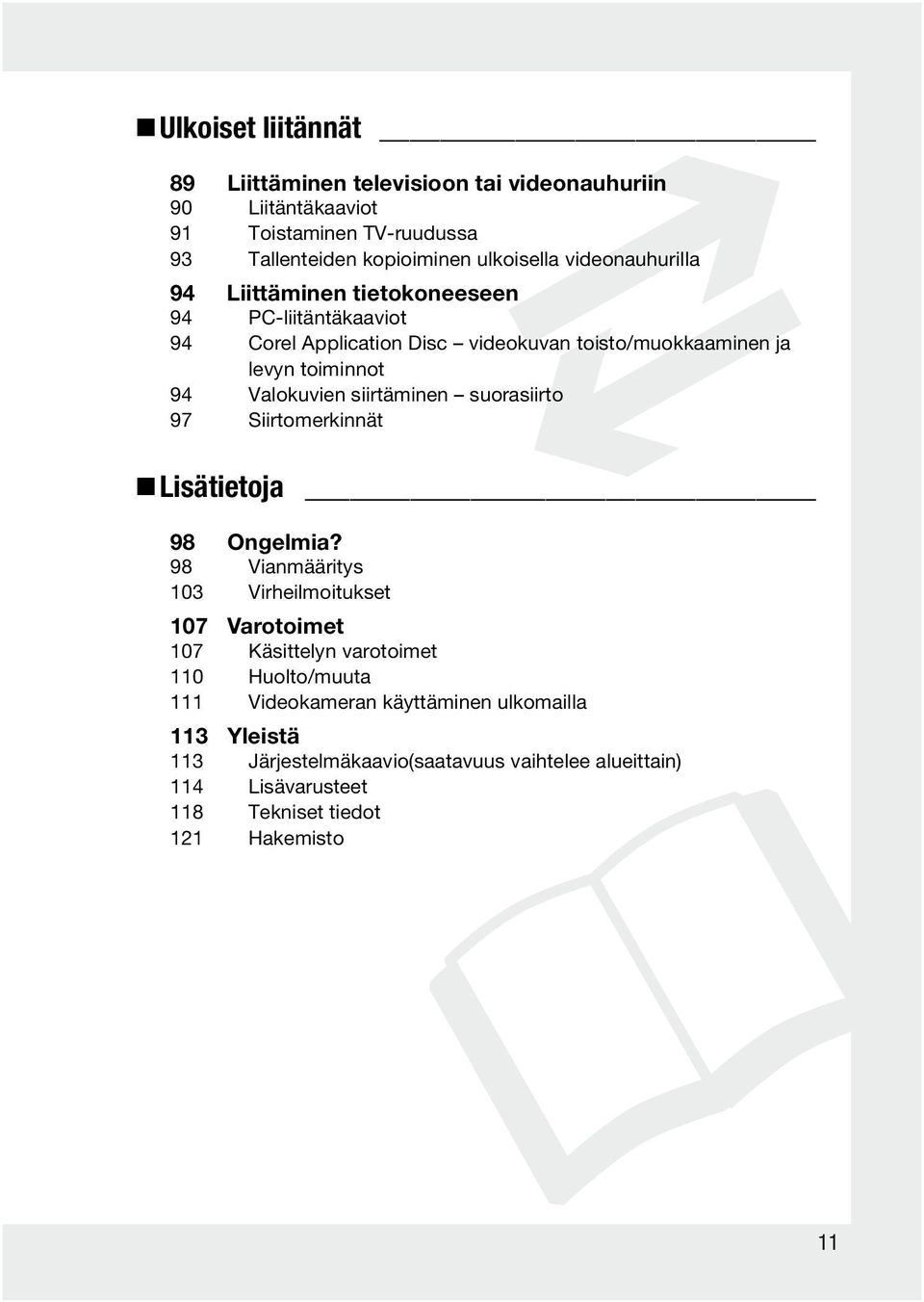

11 Ulkoiset liitännät 89 Liittäminen televisioon tai videonauhuriin 90 Liitäntäkaaviot 91 Toistaminen TV-ruudussa 93 Tallenteiden kopioiminen ulkoisella videonauhurilla 94 Liittäminen tietokoneeseen 94 PC-liitäntäkaaviot 94 Corel Application Disc videokuvan toisto/muokkaaminen ja levyn toiminnot 94 Valokuvien siirtäminen suorasiirto 97 Siirtomerkinnät Lisätietoja 98 Ongelmia? 98 Vianmääritys 103 Virheilmoitukset 107 Varotoimet 107 Käsittelyn varotoimet 110 Huolto/muuta 111 Videokameran käyttäminen ulkomailla 113 Yleistä 113 Järjestelmäkaavio(saatavuus vaihtelee alueittain) 114 Lisävarusteet 118 Tekniset tiedot 121 Hakemisto 11

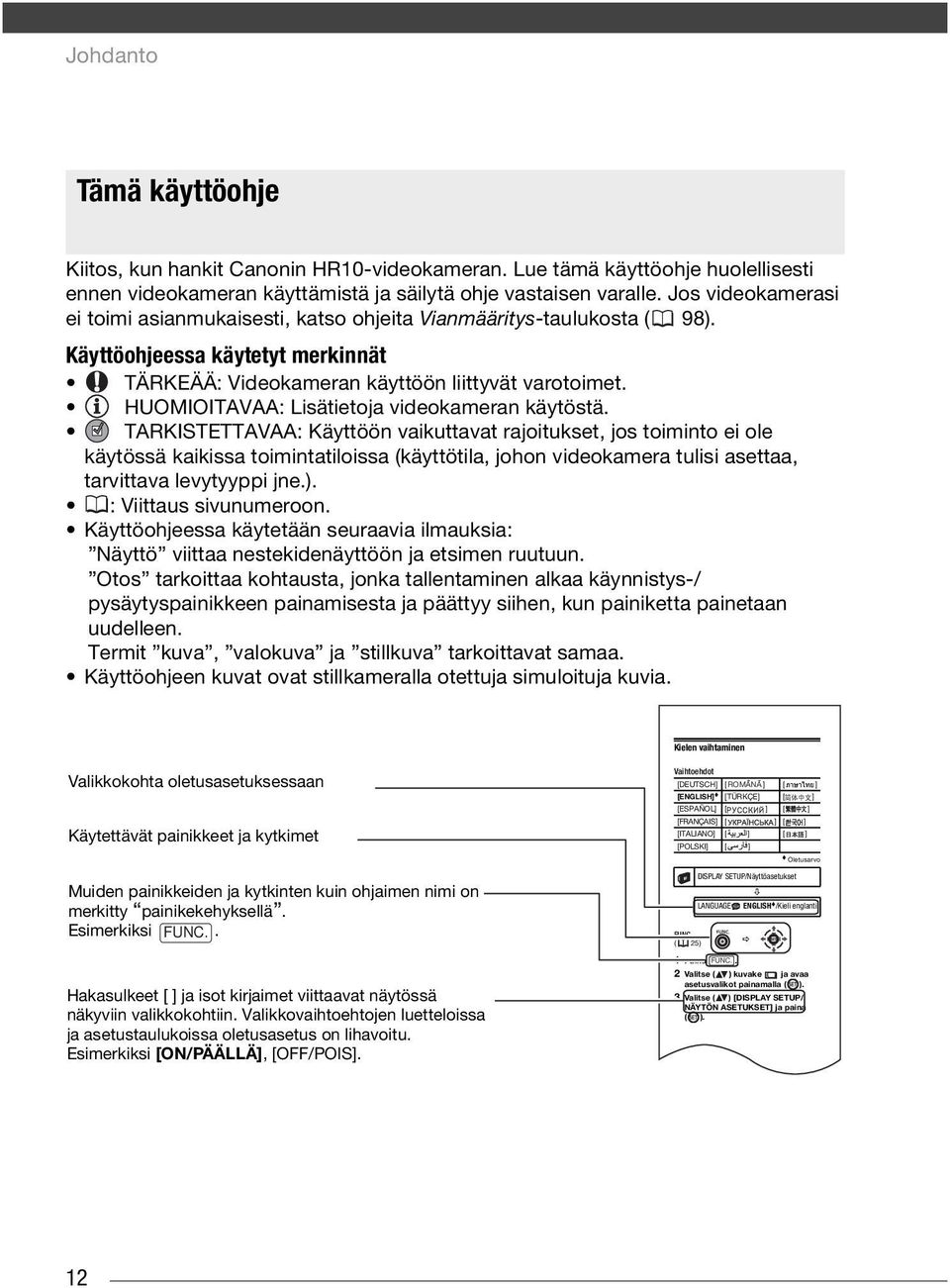

12 Johdanto Tämä käyttöohje Kiitos, kun hankit Canonin HR10-videokameran. Lue tämä käyttöohje huolellisesti ennen videokameran käyttämistä ja säilytä ohje vastaisen varalle. Jos videokamerasi ei toimi asianmukaisesti, katso ohjeita Vianmääritys-taulukosta ( 98). Käyttöohjeessa käytetyt merkinnät TÄRKEÄÄ: Videokameran käyttöön liittyvät varotoimet. HUOMIOITAVAA: Lisätietoja videokameran käytöstä. TARKISTETTAVAA: Käyttöön vaikuttavat rajoitukset, jos toiminto ei ole käytössä kaikissa toimintatiloissa (käyttötila, johon videokamera tulisi asettaa, tarvittava levytyyppi jne.). : Viittaus sivunumeroon. Käyttöohjeessa käytetään seuraavia ilmauksia: Näyttö viittaa nestekidenäyttöön ja etsimen ruutuun. Otos tarkoittaa kohtausta, jonka tallentaminen alkaa käynnistys-/ pysäytyspainikkeen painamisesta ja päättyy siihen, kun painiketta painetaan uudelleen. Termit kuva, valokuva ja stillkuva tarkoittavat samaa. Käyttöohjeen kuvat ovat stillkameralla otettuja simuloituja kuvia. Kielen vaihtaminen Valikkokohta oletusasetuksessaan Käytettävät painikkeet ja kytkimet Vaihtoehdot ROMANA [DEUTSCH] [ ] [ ] [ENGLISH] [TÜRKÇE] [ ] [ESPAÑOL] [ [ ] ] [FRANÇAIS] [ [ ] ] [ITALIANO] [ ] [ ] [POLSKI] [ ] Oletusarvo Muiden painikkeiden ja kytkinten kuin ohjaimen nimi on merkitty painikekehyksellä. Esimerkiksi. Hakasulkeet [ ] ja isot kirjaimet viittaavat näytössä näkyviin valikkokohtiin. Valikkovaihtoehtojen luetteloissa ja asetustaulukoissa oletusasetus on lihavoitu. Esimerkiksi [ON/PÄÄLLÄ], [OFF/POIS]. DISPLAY SETUP/Näyttöasetukset LANGUAGE ENGLISH /Kieli englanti ( 25) 1 Paina. 2 Valitse ( ) kuvake ja avaa asetusvalikot painamalla ( ). Valitse ( ) [DISPLAY SETUP/ 3 NÄYTÖN ASETUKSET] ja paina ( ). 12

13 Videokameran toiminnot Mukana toimitettavat varusteet Pienikokoinen CA-570- verkkolaite (sis. virtajohdon) BP-214-akku WL-D86-kauko-ohjain CR2025-litiumnappiparisto kauko-ohjainta varten FI CTC-100/Skomponenttijohto punainen vihreä sininen pistoke STV-100-stereovideojohto keltainen punainen valkoinen pistoke IFC-300PCU-USB-kaapeli Tyhjä DVD-R-levy (8 cm:n mini-dvd) Ohjelmisto-CD-ROM* DIGITAL VIDEO Solution Disk Ohjelmisto-CD-ROM ja käyttöohje Corel Application Disc SS-900-olkahihna** * Sisältää PDF-muotoisen digitaalivideoohjelmiston käyttöohjeen. **Vain Euroopassa. 13

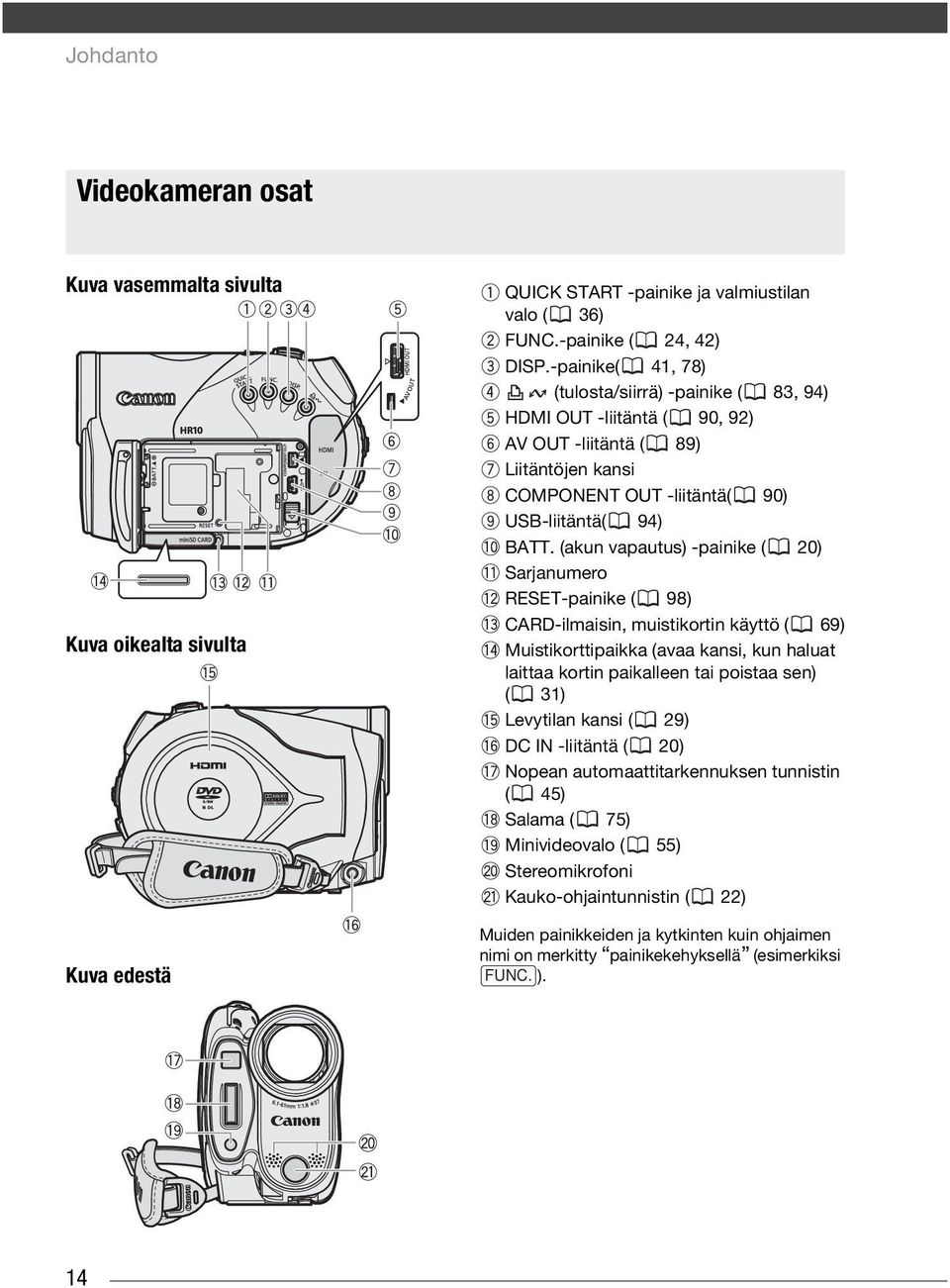

14 Johdanto Videokameran osat Kuva vasemmalta sivulta Kuva oikealta sivulta Kuva edestä QUICK START -painike ja valmiustilan valo ( 36) -painike ( 24, 42) DISP.-painike( 41, 78) (tulosta/siirrä) -painike ( 83, 94) HDMI OUT -liitäntä ( 90, 92) AV OUT -liitäntä ( 89) Liitäntöjen kansi COMPONENT OUT -liitäntä( 90) USB-liitäntä( 94) BATT. (akun vapautus) -painike ( 20) Sarjanumero RESET-painike ( 98) CARD-ilmaisin, muistikortin käyttö ( 69) Muistikorttipaikka (avaa kansi, kun haluat laittaa kortin paikalleen tai poistaa sen) ( 31) Levytilan kansi ( 29) DC IN -liitäntä ( 20) Nopean automaattitarkennuksen tunnistin ( 45) Salama ( 75) Minivideovalo ( 55) Stereomikrofoni Kauko-ohjaintunnistin ( 22) Muiden painikkeiden ja kytkinten kuin ohjaimen nimi on merkitty painikekehyksellä (esimerkiksi ). 14

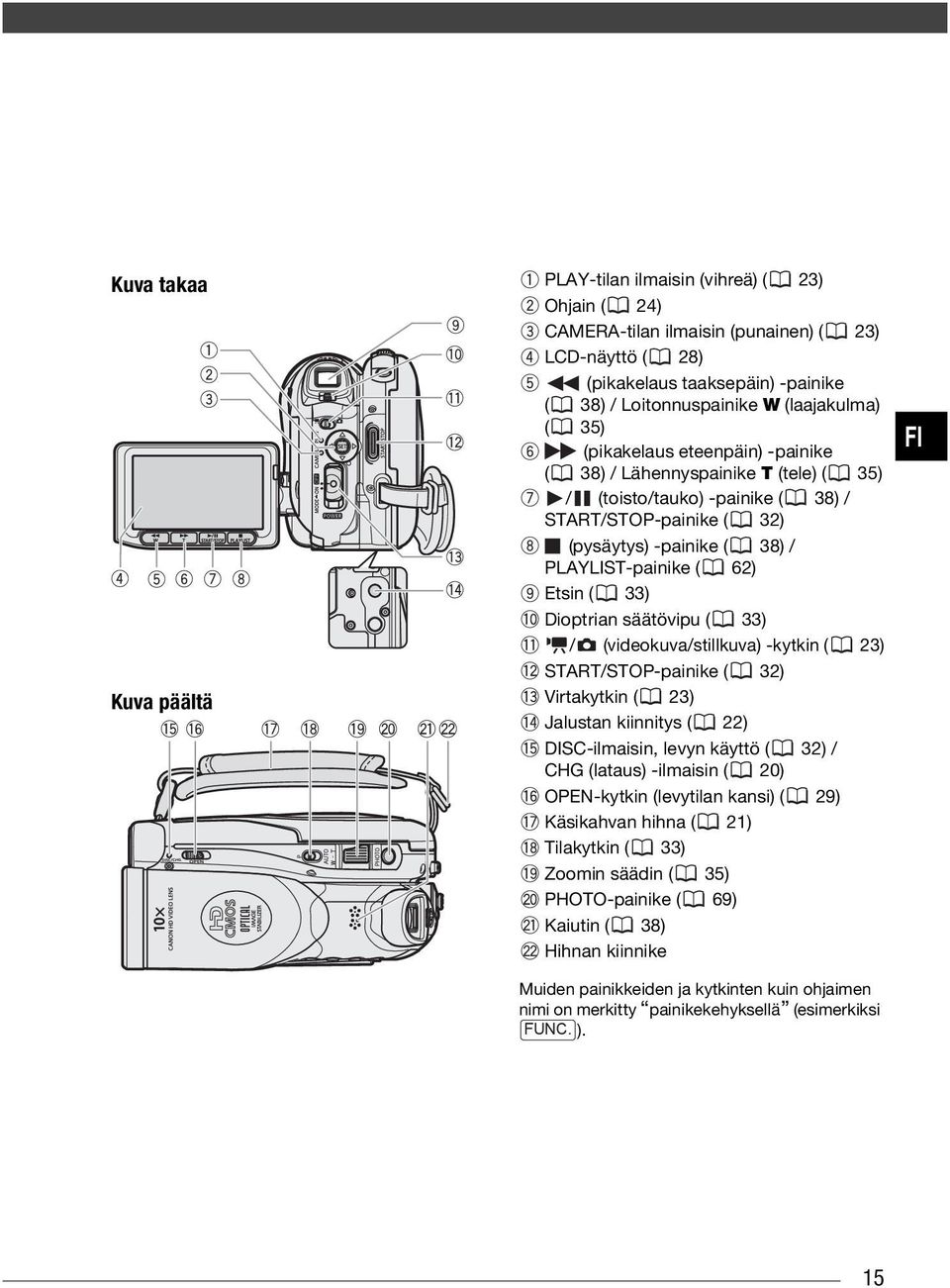

15 Kuva takaa Kuva päältä PLAY-tilan ilmaisin (vihreä) ( 23) Ohjain ( 24) CAMERA-tilan ilmaisin (punainen) ( 23) LCD-näyttö ( 28) (pikakelaus taaksepäin) -painike ( 38) / Loitonnuspainike W (laajakulma) ( 35) (pikakelaus eteenpäin) -painike ( 38) / Lähennyspainike T (tele) ( 35) / (toisto/tauko) -painike ( 38) / START/STOP-painike ( 32) (pysäytys) -painike ( 38) / PLAYLIST-painike ( 62) Etsin ( 33) Dioptrian säätövipu ( 33) / (videokuva/stillkuva) -kytkin ( 23) START/STOP-painike ( 32) Virtakytkin ( 23) Jalustan kiinnitys ( 22) DISC-ilmaisin, levyn käyttö ( 32) / CHG (lataus) -ilmaisin ( 20) OPEN-kytkin (levytilan kansi) ( 29) Käsikahvan hihna ( 21) Tilakytkin ( 33) Zoomin säädin ( 35) PHOTO-painike ( 69) Kaiutin ( 38) Hihnan kiinnike Muiden painikkeiden ja kytkinten kuin ohjaimen nimi on merkitty painikekehyksellä (esimerkiksi ). FI 15

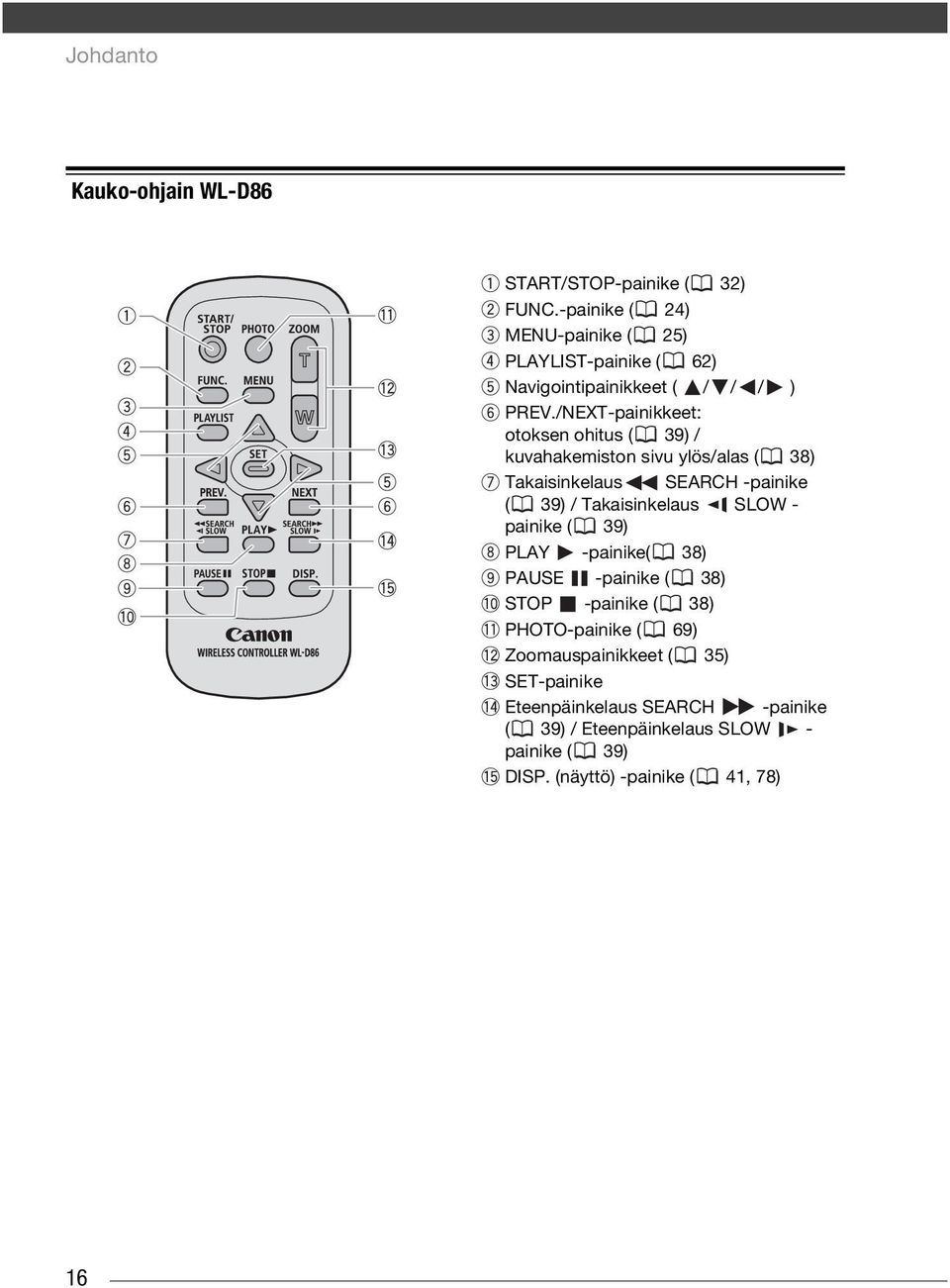

16 Johdanto Kauko-ohjain WL-D86 START/STOP-painike ( 32) -painike ( 24) MENU-painike ( 25) PLAYLIST-painike ( 62) Navigointipainikkeet ( / / / ) PREV./NEXT-painikkeet: otoksen ohitus ( 39) / kuvahakemiston sivu ylös/alas ( 38) Takaisinkelaus SEARCH -painike ( 39) / Takaisinkelaus SLOW - painike ( 39) PLAY -painike( 38) PAUSE -painike ( 38) STOP -painike ( 38) PHOTO-painike ( 69) Zoomauspainikkeet ( 35) SET-painike Eteenpäinkelaus SEARCH -painike ( 39) / Eteenpäinkelaus SLOW - painike ( 39) DISP. (näyttö) -painike ( 41, 78) 16

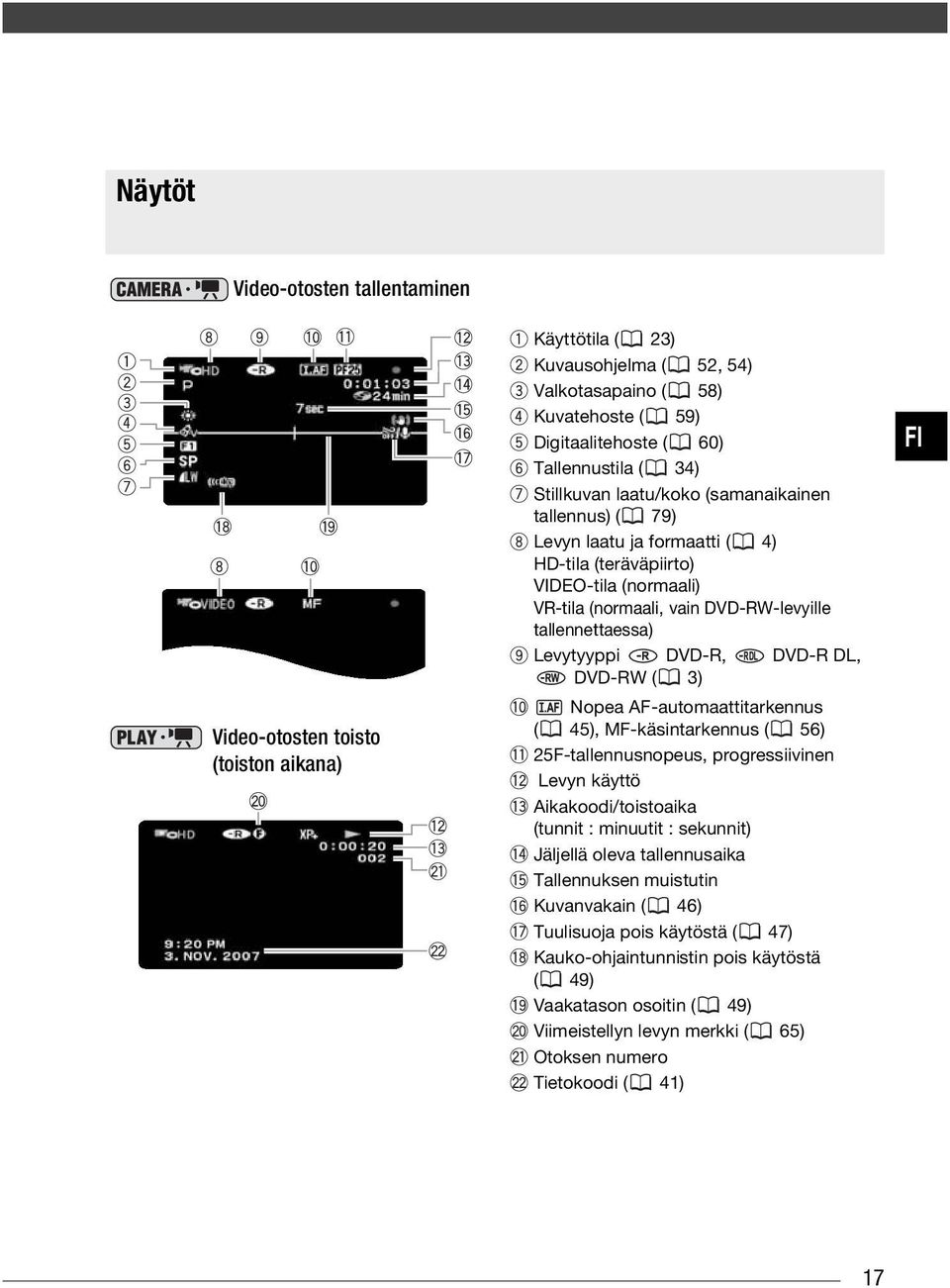

17 Näytöt Video-otosten tallentaminen Video-otosten toisto (toiston aikana) Käyttötila ( 23) Kuvausohjelma ( 52, 54) Valkotasapaino ( 58) Kuvatehoste ( 59) Digitaalitehoste ( 60) Tallennustila ( 34) Stillkuvan laatu/koko (samanaikainen tallennus) ( 79) Levyn laatu ja formaatti ( 4) HD-tila (teräväpiirto) VIDEO-tila (normaali) VR-tila (normaali, vain DVD-RW-levyille tallennettaessa) Levytyyppi DVD-R, DVD-R DL, DVD-RW ( 3) Nopea AF-automaattitarkennus ( 45), MF-käsintarkennus ( 56) 25F-tallennusnopeus, progressiivinen Levyn käyttö Aikakoodi/toistoaika (tunnit : minuutit : sekunnit) Jäljellä oleva tallennusaika Tallennuksen muistutin Kuvanvakain ( 46) Tuulisuoja pois käytöstä ( 47) Kauko-ohjaintunnistin pois käytöstä ( 49) Vaakatason osoitin ( 49) Viimeistellyn levyn merkki ( 65) Otoksen numero Tietokoodi ( 41) FI 17

18 Johdanto Stillkuvien tallentaminen Stillkuvien tarkasteleminen Zoom ( 35), valotus ( 57) Kuvausohjelma ( 52, 54) Valonmittaustapa ( 78) Valkotasapaino ( 58) Kuvatehoste ( 59) Digitaalitehoste ( 60) Kuvaustapa ( 76) Stillkuvan laatu/koko ( 70) Nopea AF-automaattitarkennus ( 45), MF-käsintarkennus ( 56) Kortille vielä mahtuvien stillkuvien määrä Itselaukaisin ( 56) Arvioitu jäljellä oleva akun kesto Kuvanvakain ( 46) Automaattitarkennuksen kehys ( 77) Minivideovalo ( 55) Videokameran tärähdysvaroitus ( 44) Tarkennuksen/valotuksen automaattinen asetus ja lukitus ( 69) Salama ( 75) Kuvan numero ( 50) Nykyinen kuva / kuvien kokonaismäärä Histogrammi ( 78) Kuvan suojauksen merkki ( 80) Tallennuspäivä ja -aika Käsintarkennus ( 56) Manuaalinen valotus ( 57) Kuvan koko ( 70) Tiedoston koko Himmenninaukon arvo ( 54) Valotusaika ( 54) 18

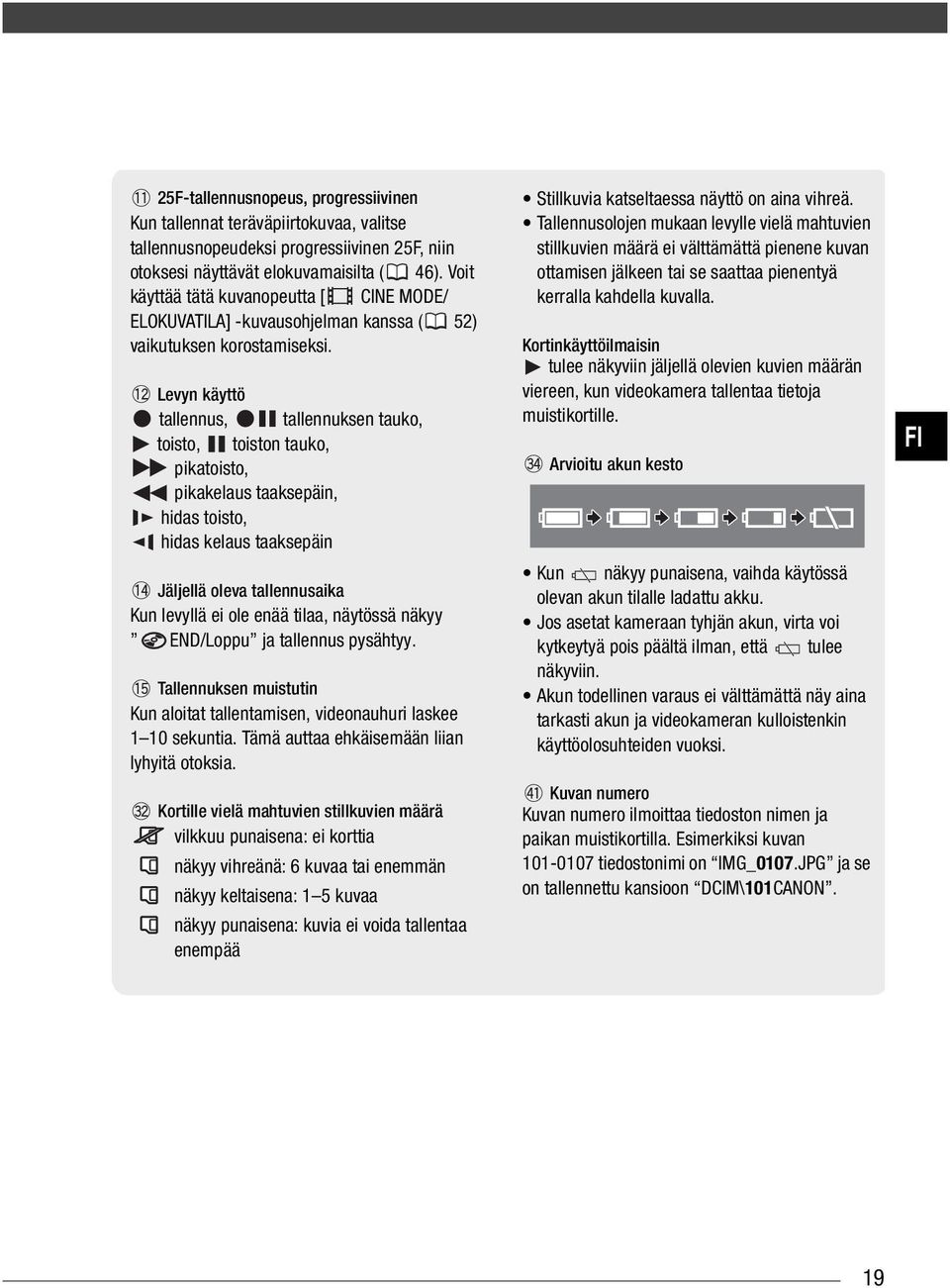

19 25F-tallennusnopeus, progressiivinen Kun tallennat teräväpiirtokuvaa, valitse tallennusnopeudeksi progressiivinen 25F, niin otoksesi näyttävät elokuvamaisilta ( 46). Voit käyttää tätä kuvanopeutta [ CINE MODE/ ELOKUVATILA] -kuvausohjelman kanssa ( 52) vaikutuksen korostamiseksi. Levyn käyttö tallennus, tallennuksen tauko, toisto, toiston tauko, pikatoisto, pikakelaus taaksepäin, hidas toisto, hidas kelaus taaksepäin Jäljellä oleva tallennusaika Kun levyllä ei ole enää tilaa, näytössä näkyy END/Loppu ja tallennus pysähtyy. Tallennuksen muistutin Kun aloitat tallentamisen, videonauhuri laskee 1 10 sekuntia. Tämä auttaa ehkäisemään liian lyhyitä otoksia. Kortille vielä mahtuvien stillkuvien määrä vilkkuu punaisena: ei korttia näkyy vihreänä: 6 kuvaa tai enemmän näkyy keltaisena: 1 5 kuvaa näkyy punaisena: kuvia ei voida tallentaa enempää Stillkuvia katseltaessa näyttö on aina vihreä. Tallennusolojen mukaan levylle vielä mahtuvien stillkuvien määrä ei välttämättä pienene kuvan ottamisen jälkeen tai se saattaa pienentyä kerralla kahdella kuvalla. Kortinkäyttöilmaisin tulee näkyviin jäljellä olevien kuvien määrän viereen, kun videokamera tallentaa tietoja muistikortille. Arvioitu akun kesto Kun näkyy punaisena, vaihda käytössä olevan akun tilalle ladattu akku. Jos asetat kameraan tyhjän akun, virta voi kytkeytyä pois päältä ilman, että tulee näkyviin. Akun todellinen varaus ei välttämättä näy aina tarkasti akun ja videokameran kulloistenkin käyttöolosuhteiden vuoksi. Kuvan numero Kuvan numero ilmoittaa tiedoston nimen ja paikan muistikortilla. Esimerkiksi kuvan tiedostonimi on IMG_0107.JPG ja se on tallennettu kansioon DCIM\101CANON. FI 19

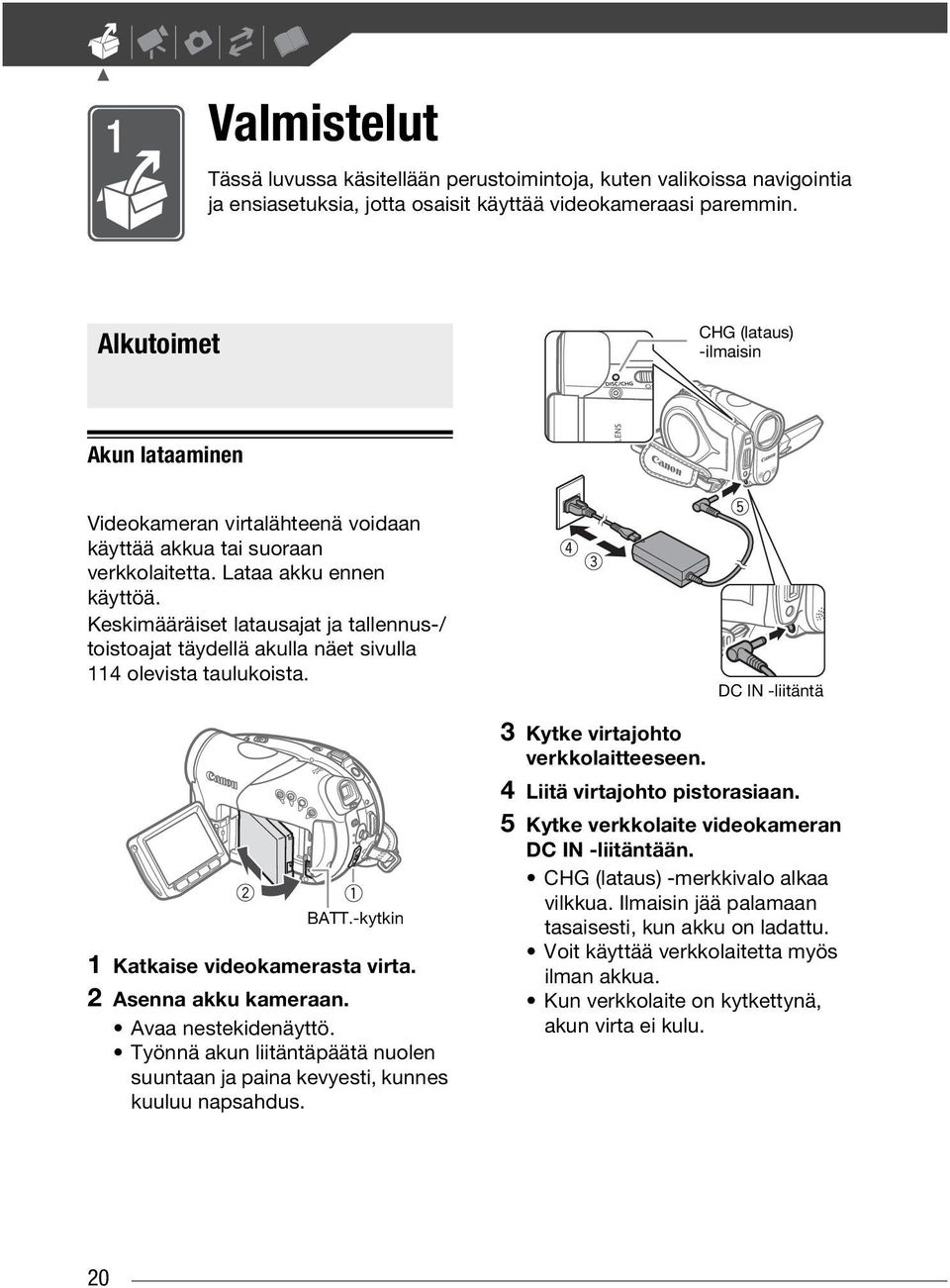

20 Valmistelut Tässä luvussa käsitellään perustoimintoja, kuten valikoissa navigointia ja ensiasetuksia, jotta osaisit käyttää videokameraasi paremmin. Alkutoimet Alkutoimet CHG (lataus) -ilmaisin Akun lataaminen Videokameran virtalähteenä voidaan käyttää akkua tai suoraan verkkolaitetta. Lataa akku ennen käyttöä. Keskimääräiset latausajat ja tallennus-/ toistoajat täydellä akulla näet sivulla 114 olevista taulukoista. BATT.-kytkin 1 Katkaise videokamerasta virta. 2 Asenna akku kameraan. Avaa nestekidenäyttö. Työnnä akun liitäntäpäätä nuolen suuntaan ja paina kevyesti, kunnes kuuluu napsahdus. DC IN -liitäntä 3 Kytke virtajohto verkkolaitteeseen. 4 Liitä virtajohto pistorasiaan. 5 Kytke verkkolaite videokameran DC IN -liitäntään. CHG (lataus) -merkkivalo alkaa vilkkua. Ilmaisin jää palamaan tasaisesti, kun akku on ladattu. Voit käyttää verkkolaitetta myös ilman akkua. Kun verkkolaite on kytkettynä, akun virta ei kulu. 20

21 KUN AKKU ON TÄYSIN LADATTU 1 Irrota verkkolaite videokamerasta. 2 Irrota virtajohto pistorasiasta ja verkkolaitteesta. AKUN POISTAMINEN Liu'uta BATT. -painiketta alas, jotta akku irtoaa, ja vedä akkua sen pohjassa olevasta ulkonemasta. TÄRKEÄÄ Katkaise kamerasta virta, ennen kuin liität tai irrotat verkkolaitteen. Kun -kytkin on asetettu asentoon, tärkeät tiedoston varaustiedot päivitetään levylle. Odota, kunnes nestekidenäyttö on sammunut kokonaan. Verkkolaitteesta voi kuulua hurinaa käytön aikana. Tämä on täysin normaalia. Suosittelemme akun lataamista C:n lämpötilassa. Lataus ei käynnisty, jos lämpötila on alle 0 C tai yli 40 C. Älä kytke kameran DC IN -liitäntään tai verkkolaitteeseen sähkölaitteita, joiden käyttöä ei ole erikseen suositeltu tämän videokameran yhteydessä. Jotta välttäisit laitteiden rikkoutumisen ja liiallisen kuumentumisen, älä liitä mukana toimitettua verkkolaitetta jännitemuuntimiin tai erikoisvirtalähteisiin, joita on käytössä mm. lentokoneissa ja laivoissa, DC-ACmuuntimiin jne. HUOMIOITAVAA CHG (lataus) -merkkivalosta voidaan myös arvioida akun varaustila. Palaa jatkuvasti: akku on latautunut täyteen. Vilkkuu noin kahdesti sekunnissa: akku on latautunut yli 50-prosenttisesti. Vilkkuu noin kerran sekunnissa: akku on latautunut alle 50-prosenttisesti. Suosittelemme pitämään mukana kaksi-kolme kertaa enemmän akkukapasiteettia kuin uskot tarvitsevasi. Lisävarusteiden ja kauko-ohjaimen valmistelu 1 Kiinnitä käsikahvan hihna. Säädä hihna niin, että etusormesi ylettyy zoomin säätimeen ja peukalosi START/STOP - painikkeeseen. FI 21

22 Valmistelut 2 Kiinnitä kameran mukana toimitettava olkahihna. Pujota päät hihnan kiinnikkeen läpi ja säädä hihna sopivan pituiseksi. Kauko-ohjaimen käyttäminen Aseta ensin mukana toimitettava CR2025-litiumnappiparisto kaukoohjaimeen. Kieleke 1 Paina kielekettä nuolen osoittamaan suuntaan ja vedä paristonpidike ulos. 2 Aseta litiumnappiparisto paikalleen niin, että +-puoli osoittaa ylöspäin. 3 Työnnä paristonpidike paikalleen. Kun painat kauko-ohjaimen painikkeita, suuntaa kauko-ohjain videokamerassa olevaan kaukoohjaintunnistimeen. HUOMIOITAVAA Kauko-ohjain ei välttämättä toimi kunnolla, jos kauko-ohjaintunnistimeen osuu suora auringonvalo tai muu kirkas valo. Jos kauko-ohjain ei toimi, tarkista, että [WL.REMOTE/KAUKO-OHJAIN] - asetuksena ei ole [ OFF/POIS ] ( 49). Muussa tapauksessa vaihda paristo. Kun asetat videokameran jalustalle Älä jätä etsintä alttiiksi suoralle auringonvalolle, sillä se voi sulaa (okulaarilinssi keskittää valonsäteet).älä käytä jalustaa, jonka kiinnitysruuvi on pidempi kuin 5,5 mm,sillä kamera saattaa vahingoittua. 22

23 Videokameran perustoiminnot Videokameran perustoiminnot Toimintatilat Virtakytkin Lukituspainike Videokameran toimintatila määräytyy -kytkimen ja / -kytkimen asennon perusteella. Käyttöohjeessa tarkoittaa, että toiminto on käytettävissä näytetyssä toimintatilassa, ja tarkoittaa, että toiminto ei ole käytettävissä. Kun toimintatilakuvakkeita ei ole näkyvissä, toiminto on käytettävissä kaikissa toimintatiloissa. FI Videokameran virran kytkemisen ja katkaisemisen lisäksi -kytkimellä valitaan kameran toimintatila. Videokameran kytkeminen päälle: Pidä lukituspainike painettuna ja siirrä - kytkin asentoon ON (päällä). Käyttötilan muuttaminen: Liu'uta - kytkintä hetkeksi MODE (tila) -suuntaan ja vapauta se sitten. Toimintotila vaihtuu tallennuksesta (CAMERA punainen merkkivalo) toistoksi (PLAY vihreä merkkivalo) tai päinvastoin. Toimintatila Toimintatilan ilmaisin / -kytkin Kuvakenäyttö Toiminta (video-otokset) Video-otosten tallentaminen levylle 32 (punainen) (stillkuvat) Stillkuvien tallentaminen muistikortille 69 (video-otokset) Video-otosten toistaminen levyltä 38 (vihreä) (stillkuvat) Stillkuvien katseleminen muistikortilta 72 23

24 Valmistelut Ohjain ja ohjaimen opas Valikkojen käyttäminen Valitse tai muuta asetuksia painamalla ohjainta ylös, alas, vasemmalle tai oikealle (, ). Tallenna asetukset tai vahvista toiminto painamalla ohjaimen keskustaa ( ). Valikkonäytöissä tämä ilmaistaan kuvakkeella. Monet videokameran toiminnot voidaan säätää valikoista, jotka avautuvat -painiketta ( ) painamalla. Jos haluat lisätietoja käytettävissä olevista valikkovaihtoehdoista ja asetuksista, katso Valikkovaihtoehtojen luettelot ( 42). -valikkovaihtoehdon valitseminen ( 24) Ohjaimen toiminnot vaihtelevat toimintatilan ja videokameran asetusten mukaan. Näytä/piilota ohjaimen opas painamalla ( ). Käyttöohjeen kuvissa muut kuin selitettävään toimintoon liittyvät kohdat on merkitty raidoituksella. Toimintatilan mukaan kohdat voivat olla tyhjiä tai niissä voi olla eri kuvake kuin kuvassa. NEXT Jos ohjaimen oppaassa on useita sivuja, alaosassa näkyy [NEXT/ SEURAAVA] ja sivunumeron kuvake ( ). Tuo oppaan seuraava sivu näkyviin painamalla ohjainta ( ) suuntaan [NEXT/SEURAAVA]. 1 Paina. 2 Valitse ( ) muutettava toiminto vasemmanpuoleisesta sarakkeesta. Valikkokohdat, joita ei voida käyttää, näkyvät harmaina. 3 Valitse ( ) haluamasi asetus käytettävissä olevien vaihtoehtojen luettelosta alapalkista. Valittu vaihtoehto näkyy vaaleansinisellä korostettuna. Valikkokohdat, joita ei voida käyttää, näkyvät harmaina. Joitakin asetuksia määritettäessä sinun täytyy ehkä tehdä lisävalintoja (, ) ja/tai 24

25 painaa painiketta ( ). Noudata näyttöön tulevia lisätoimintojen ohjeita (kuten -kuvaketta, pieniä nuolia jne.). 4 Tallenna asetukset ja sulje valikko painamalla. Voit sulkea valikon milloin tahansa painamalla. Vaihtoehdon valitseminen asetusvalikosta ( 25) 4 Valitse ( ) muutettava asetus ja paina ( ). Oranssi valintapalkki ilmaisee valittuna olevan valikkoasetuksen. Kohdat, jotka eivät ole valittavissa, näkyvät mustina. Voit palata valikon valintanäyttöön (vaihe 3) painamalla ohjainta ( ). 5 Valitse ( ) haluttu vaihtoehto ja tallenna asetus painamalla ( ). 6 Paina. Voit sulkea valikon milloin tahansa painamalla. FI 1 Paina. 2 Valitse ( ) kuvake ja avaa asetusvalikot painamalla ( ). Voit myös avata asetusvalikkonäytön pitämällä -painiketta painettuna yli sekunnin tai painamalla kaukoohjaimen MENU -painiketta. -tilassa paina ohjainta ( ) valitaksesi -kuvakkeen (tarpeen vain HD-laadulla tai SDlaadulla (VR-tilassa) tallennettujen DVD-RW-levyjen kanssa). 3 Valitse ( ) haluamasi valikko vasemmanpuoleisesta sarakkeesta ja paina ( ). Valitsemasi valikon otsikko näkyy näytön yläreunassa. Sen alla on luettelo asetuksista. 25

26 Valmistelut Ensimmäiset aika-asetukset Ensimmäiset aika-asetukset Päiväyksen ja ajan asettaminen Ennen kuin aloitat videokameran käytön, sinun on asetettava päiväys ja aika. [DATE/TIME-PÄIVÄYS/AIKA]- näyttö (päiväyksen ja ajan asetusnäyttö) tulee automaattisesti näkyviin, jos videokameran kelloa ei ole asetettu. Päiväys näkyy muodossa vuosikuukausi-päivä vain ensimmäisessä asetusnäytössä. Seuraavissa näytöissä päiväys ja aika näkyvät muodossa päivä-kuukausi-vuosi (esimerkiksi [1.JAN :00 AM/1.TAM :00]). Päiväyksen muotoa voidaan myös muuttaa ( 51). Päiväystä ja aikaa voidaan muuttaa myös myöhemmin (mutta ei alkuasetusten määrittämisen aikana). Avaa [DATE/TIME-PÄIVÄYS/AIKA]- näyttö painamalla ja valitsemalla [DATE/TIME SETUP- PÄIVÄYKSEN/AJAN ASETUS] [DATE/TIME-PÄIVÄYS/AIKA]. Kielen vaihtaminen Kun [DATE/TIME-PÄIVÄYS/AIKA]- näyttö (päiväyksen ja ajan asetusnäyttö) tulee näkyviin, vuosi näkyy oranssina ja se osoitetaan nuolilla ylös/alas. 1 Aseta ( ) vuosi ja siirry ( ) kuukauteen. 2 Aseta muut kentät (kuukausi, päivä, tunnit ja minuutit) samalla tavoin. 3 Siirrä ( ) osoitin [OK]-painikkeen kohdalle ja käynnistä kello ja sulje valikko painamalla ( )-painiketta. TÄRKEÄÄ Jos videokamera on käyttämättä noin kolme kuukautta, yhdysrakenteinen litiumakku voi tyhjentyä ja päiväys- ja aika-asetus hävitä. Lataa siinä tapauksessa litiumakku ( 110) ja aseta aikavyöhyke, päiväys ja aika uudelleen. Vaihtoehdot [DEUTSCH] [ ROMANA ] [ ] [ENGLISH] [TÜRKÇE] [ ] [ESPAÑOL] [ ] [ ] [FRANÇAIS] [ ] [ ] [ITALIANO] [ ] [ ] [POLSKI] [ ] Oletusarvo ( 25) DISPLAY SETUP/Näyttöasetukset LANGUAGE ENGLISH /Kieli englanti 1 Paina. 2 Valitse ( ) kuvake ja avaa asetusvalikot painamalla ( ). 26

27 3 Valitse ( ) [DISPLAY SETUP/ NÄYTÖN ASETUKSET] ja paina ( ). 4 Valitse ( ) [LANGUAGE / KIELI] ja paina ( ). 5 Valitse (, ) haluttu vaihtoehto ja paina ( ). 6 Sulje valikko painamalla. * Kun videokameran asetuksia määritetään ensimmäistä kertaa tai kun ne on nollattu, kaikki näytöt ovat englanninkielisiä (oletuskieli). Valitse [DISPLAY SETUP/NÄYTÖN ASETUKSET] [LANGUAGE /KIELI] ja valitse sitten haluamasi kieli. HUOMIOITAVAA Jos olet vaihtanut kielen vahingossa, vaihda asetusta valikkokohdan vieressä olevaa -merkkiä seuraamalla. Joissakin valikkonäytöissä näkyvät näytöt ja viittaavat painikkeiden nimiin eivätkä ne muutu, vaikka kieltä muutettaisiin. Aikavyöhykkeen muuttaminen ( 25) Oletusarvo DATE/TIME SETUP-Päiväyksen/ajan asetus T.ZONE/DST-Aikav./kesäaika PARIS /Pariisi 1 Paina. 2 Valitse ( ) kuvake ja avaa asetusvalikot painamalla ( ). 3 Valitse ( ) [DATE/TIME SETUP- PÄIVÄYKSEN/AJAN ASETUS] ja paina ( ). 4 Valitse ( ) [T.ZONE/DST-AIKAV./ KESÄAIKA] ja paina ( ). Oletusasetuksena on Pariisi. AIKAVYÖHYKKEEN ASETTAMINEN 5 Varmista, että aikavyöhyke on valittu. 6 Valitse ( ) paikallista aikaa vastaava aikavyöhyke ja paina ( ). Jos haluat siirtyä kesäaikaan, valitse alue, jonka vieressä on merkki. 7 Sulje valikko painamalla. KUN MATKUSTAT Valitse matkakohteesi aikaa vastaava aikavyöhyke. 5 Siirrä oranssi valintakehys ( ) aikavyöhykkeeseen. 6 Valitse ( ) matkakohteesi aikaa vastaava aikavyöhyke ja paina ( ). Tarkista näytössä näkyvä muuttunut päiväys ja aika. Jos haluat siirtyä kesäaikaan, valitse alue, jonka vieressä on merkki. 7 Sulje valikko painamalla. FI 27

28 Valmistelut Tallennuksen valmisteleminen Tallennuksen valmisteleminen Nestekidenäytön asennon ja kirkkauden säätäminen Nestekidenäytön kääntäminen. Avaa nestekidenäyttö 90 asteen kulmaan. Näyttöä voidaan kääntää 90 astetta alaspäin. Näyttöä voidaan kääntää 180 astetta objektiivia kohti (näin kohde näkee nestekidenäytön samalla kun käytät etsintä). Näyttöä kannattaa kääntää 180 astetta myös silloin, jos haluat päästä kuvaan käyttäessäsi itselaukaisinta. Tämä on ainoa tilanne, jolloin voit käyttää etsintä ja nestekidenäyttöä samanaikaisesti. HUOMIOITAVAA Nestekidenäyttö ja etsin: Näyttöjen valmistuksessa käytetään suurtarkkuustekniikkaa. Yli 99,99 % kuvapisteistä toimii määritysten mukaisesti. Alle 0,01 % kuvapisteistä voi syttyä ajoittain väärin tai näkyä mustina, punaisina, sinisinä tai vihreinä pisteinä. Tällä ei ole vaikutusta tallentuvaan kuvaan, eikä ilmiötä voida pitää toimintavirheenä. Nestekidenäytön taustavalo Nestekidenäytön kirkkaus voidaan asettaa normaaliksi tai kirkkaaksi Pidä DISP. -painiketta painettuna yli 2 sekuntia. Voit vuorotella normaalia ja kirkasta asetusta toistamalla toimenpidettä. HUOMIOITAVAA Asetus ei vaikuta tallennuksen tai etsimen kirkkauteen. Kirkkaan asetuksen käyttäminen lyhentää akun tehollista käyttöaikaa. Kuvauksen kohteena olevat henkilöt voivat tarkastella nestekidenäyttöä. 28

29 Levyn asettaminen ja poistaminen Käytä 8 cm:n mini-dvd-levyjä, joissa on DVD-R -logo (mukaan lukien DVD-R DL) tai DVD-RW -logo. Katso myös Suositellut levyt ( 5). Ennen kuin asetat levyn kameraan, varmista, että levyn tallennuspinta on puhdas. Jos levy on likainen, poista sen pinnasta sormenjäljet, lika ja tahrat pehmeällä linssinpuhdistusliinalla. Levyn asettaminen 3 Aseta levy ja paina sitä varovasti keskeltä niin, että se napsahtaa paikalleen. Aseta levy tallennuspuoli sisäänpäin (yksipuoliset levyt tekstipuoli ulospäin). Varo, ettet kosketa tallennuspintaa tai -linssiä. FI TARKISTETTAVAA Tallennuslinssi ( 23) 1 Siirrä -kytkin asentoon ON asettaaksesi videokameran -tilaan. 2 Työnnä OPEN -kytkintä nuolen suuntaan niin pitkälle kuin se menee ja avaa levytilan kansi varovasti kokonaan auki. Vedä käsikahvan hihna videokameran alle, jotta se ei jää levytilan kannen tielle. 4 Sulje levytilan kansi. Älä paina kantta kiinni väkisin, sillä levy ei välttämättä ole kunnolla paikallaan. HUOMIOITAVAA Levyn tunnistaminen kestää hetken. -näyttö liikkuu levyn lukemisen aikana. Älä aloita kuvaamista, ennen kuin videokamera on tunnistanut levyn. Älä aseta videokameraan muilla laitteilla tallennettuja tai alustettuja levyjä. KUN ASETAT SISÄÄN UUDEN LEVYN Uudet levyt täytyy alustaa ennen tallennuksen aloittamista. Jos / - kytkin on asetettu asentoon (videootokset), alustusnäyttö tulee näkyviin, kun videokameraan asetetaan uusi levy. Jos pariston jäljellä olevana varauksena näkyy, levyä ei voida alustaa. Kytke videokamera verkkolaitteeseen. 29

30 Valmistelut Valitse ( ) levyn tallentamiseen käytettävä laatu. Tietoja HD- ja SDlaatujen eroista on luvussa Päätä, mitä kuvanlaatua haluat käyttää ( 4). Jatka vaiheeseen valitaksesi levyformaatin vain, jos asetit videokameraan DVD-RW-levyn ja valitsit laaduksi [SD]. Muutoin siirry suoraan vaiheeseen. Valitse ( ) levyformaatti ja paina ( ). Tietoja [VIDEO]- ja [VR]- formaattien eroista on luvussa DVD- RW-levyjen levyformaatit ( 5). Valitse vahvistusnäytössä ( ) [YES/KYLLÄ] ja aloita levyn alustus painamalla ( ). Levyn alustaminen kestää noin minuutin. Älä liikuta videokameraa alustuksen aikana. Voit aloittaa video-otoksen tallentamisen, kun tallennuksen tauon osoitin tulee näkyviin. Levyn poistaminen 1 Työnnä OPEN -kytkintä nuolen suuntaan niin pitkälle kuin se menee ja avaa levytilan kansi varovasti kokonaan auki. Älä altista videokameraa voimakkaille iskuille DISClevykäyttöilmaisimen palaessa tai vilkkuessa. Vedä käsikahvan hihna videokameran alle, jotta se ei jää levytilan kannen tielle. OPEN -painikkeen asennon muuttamisen jälkeen saattaa kestää hetki, ennen kuin levytilan kansi aukeaa. 2 Tartu levyä reunasta ja vedä se varovasti ulos. Varo, ettet kosketa tallennuspintaa tai -linssiä. 3 Sulje levytilan kansi. TÄRKEÄÄ Kun siirrät OPEN -kytkintä tallennuksen jälkeen, tärkeät tiedoston varaustiedot päivittyvät levylle ennen levytilan kannen avautumista. Älä altista videokameraa voimakkaille iskuille esimerkiksi laskemalla sitä rajusti pöydälle, kun DISClevykäyttöilmaisin palaa tai vilkkuu. 30

31 Muistikortin asettaminen ja poistaminen Tässä videokamerassa voidaan käyttää ainoastaan minisd-kortteja. TÄRKEÄÄ Muista alustaa kaikki muistikortit, ennen kuin käytät niitä videokamerassa ensimmäistä kertaa ( 81). Muistikorteissa on etu- ja takapuoli, jotka ovat keskenään erilaiset. Muistikortin asettaminen väärinpäin voi aiheuttaa videokameraan toimintahäiriön. HUOMIOITAVAA Yhteensopivuutta minisd-muistikorttien kanssa ei voida taata. FI 1 Katkaise videokamerasta virta. 2 Avaa nestekidenäyttö. 3 Avaa muistikorttipaikan kansi. 4 Aseta muistikortti muistikorttipaikkaan suoraan minisd-etiketti ylöspäin niin, että se napsahtaa. 5 Sulje kansi. Älä sulje kantta väkisin, jos kortti ei ole kunnolla paikallaan. MUISTIKORTIN POISTAMINEN Vapauta muistikortti ensin työntämällä sitä ja vedä kortti sitten ulos. 31

32 Videokuvaus Tässä luvussa käsitellään video-otosten kuvaamiseen liittyviä toimintoja, kuten tallentamista, toistoa, valikkovaihtoehtoja ja levyn toimintoja. Perustallennus Perustallennus Video-otosten tallentaminen Ennen tallentamisen aloittamista Tee koetallennus ennen varsinaisen tallentamisen aloittamista varmistaaksesi, että videokamera toimii oikein. Koska DVD-R- tai DVD-R DL -levylle tehtyä tallennetta ei voida poistaa, suosittelemme, että käytät koetallennuksessa DVD-RW-levyä. ( 23) 2 Siirrä / -kytkin asentoon (video-otokset). 3 Aloita tallennus painamalla START/STOP. Tallennus käynnistyy. Voit asettaa tallennuksen taukotilaan painamalla START/STOP uudelleen. Voit myös painaa nestekidenäytön START/STOP -painiketta. KUN OLET LOPETTANUT TALLENTAMISEN 1 Varmista, että DISClevykäyttöilmaisin ei pala. 2 Katkaise videokamerasta virta. 3 Sulje nestekidenäyttö. 4 Poista levy. TÄRKEÄÄ 1 Siirrä -kytkin asentoon ON asettaaksesi videokameran CAMERA-tilaan. Punainen CAMERA-merkkivalo syttyy. Kun tallennat video-otoksia, yritä saada rauhallinen ja vakaa kuva. Liiallinen videokameran liike kuvattaessa ja liian nopea zoomaus ja panorointi voivat aiheuttaa levottomia ja tärähteleviä video-otoksia. Pahimmassa tapauksessa tällaisten video-otosten toistaminen voi aiheuttaa matkapahoinvoinnin kaltaisen olon. Jos tunnet olosi huonoksi, pysäytä toisto ja pidä tauko. Noudata seuraavia ohjeita DISClevykäyttöilmaisimen palaessa tai vilkkuessa. Muussa tapauksessa tiedot voivat hävitä lopullisesti. 32

33 - Älä altista videokameraa tärähdyksille tai voimakkaille iskuille. - Älä avaa levytilan kantta tai poista levyä. - Älä irrota virtalähdettä tai katkaise videokamerasta virtaa. - Älä vaihda toimintatilaa. HUOMIOITAVAA Virransäästötila: Jos videokamera on akkukäytössä käyttämättömänä yli viiden minuutin ajan, se sammuu virran säästämiseksi ( 50). Kytke virta takaisin liu'uttamalla -kytkin asentoon MODE ja vapauttamalla se tai siirtämällä -kytkin asentoon ja takaisin asentoon ON. Kun kuvataan erittäin äänekkäitä tilanteita (kuten ilotulitusta tai konsertteja), ääni saattaa vääristyä tai tallentua väärällä äänitasolla. Tämä on täysin normaalia. Etsimen käyttäminen Kirkkaassa ympäristössä kuvattaessa nestekidenäytön käyttäminen voi olla hankalaa. Vaihda tällöin nestekidenäytön kirkkautta ( 28) tai käytä sen sijaan etsintä. Jos haluat käyttää etsintä, pidä nestekidenäyttö suljettuna*. Säädä etsintä tarvittaessa dioptrian säätimellä. Voit säätää etsimen kirkkautta pitämällä DISP. -painiketta painettuna yli kahden sekunnin ajan. * Nestekidenäyttöä ja etsintä voidaan käyttää yhtä aikaa vain, jos nestekidenäyttöä käännetään 180 astetta niin, että se on kuvauskohteeseen päin ( 28). FI Tietoja tilakytkimestä ja kuvausohjelmista Jos haluat videokameran määrittävän kaikki asetukset puolestasi niin että sinun tarvitsee huolehtia vain kuvaamisesta, aseta tilakytkin asentoon AUTO. Kun haluat valita jonkin kuvausohjelman, aseta tilakytkin asentoon P. Erikoiskuvausohjelmia ( 52) käyttäessäsi videokamera määrittää erikoisiin kuvausolosuhteisiin parhaiten sopivat asetukset. Mukautettavia kuvausohjelmia ( 54) käyttäessäsi voit valita sulkimen nopeuden ja himmenninaukon tai muuttaa muita asetuksia. 33

34 Videokuvaus Tallennustilan valitseminen Videokamerassa on neljä teräväpiirtotallennustilaa ja kolme normaalia tallennustilaa. Tallennustilan vaihtaminen muuttaa levyllä käytettävissä olevaa tallennusaikaa. Jos haluat otostesi olevan parempilaatuisia, valitse XP+ tai XP; jos haluat tallennusajan olevan pidempi, valitse LP. Seuraavassa taulukossa esitetään likimääräiset tallennusajat uudelle DVD-levylle (yhdelle tallennuspuolelle). Levytyyppi Tallennustila DVD-R, DVD-RW DVD-R DL Teräväpiirto 15 min 27 min 20 min 36 min 25 min 45 min 33 min 60 min Normaali 20 min 36 min 30 min 54 min 60 min 108 min ( 23) Oletusarvo teräväpiirtotallennuksessa STANDARD PLAY/Normaali 7 Mbps 1 Paina. 2 Valitse ( ) tallennustilan kuvake. 3 Valitse ( ) haluamasi tallennustila. 4 Tallenna asetus ja sulje valikko painamalla uudelleen. HUOMIOITAVAA Kun valitset LP-tilan, käytettävissä oleva tallennusaika on pidempi. Levyn kunto (pitkäaikainen käyttö, naarmut jne.) saattaa heikentää LP-tilassa tallennettavien kuvien ja äänien laatua. Suosittelemme tärkeisiin tallennuksiin XP+- tai XP-tilaa. Videokamera käyttää videodatan koodauksessa vaihtelevaa bittinopeutta (VBR), joten otosten sisältö vaikuttaa käytettävissä oleviin tallennusaikoihin. Tallenteiden kuvasuhteen valitseminen (16:9-laajakuva tai 4:3) Teräväpiirtokuvaa tallennettaessa otosten kuvasuhde on 16:9 (laajakuva). Normaalitallennuksessa voit valita otostesi kuvasuhteen niin, että se vastaa televisiosi kuvasuhdetta. TARKISTETTAVAA Levyn laatu: SD (VIDEO- tai VR-tila) ( 23) ( 24) 34

35 ( 25) Zoomaus Oletusarvo CAMERA SETUP/Kameran asetukset WIDESCREEN/Laajakuva ON / päällä 1 Paina. 2 Avaa asetusvalikot valitsemalla ( ) -kuvake ja painamalla ( ). 3 Valitse ( ) [CAMERA SETUP/ KAMERAN ASETUKSET] ja paina ( ). 4 Valitse ( ) [WIDESCREEN/ LAAJAKUVA] ja paina ( ). 5 Valitse ( ) asetus ja paina ( ). Oletusarvo on laajakuvatallennus (16:9). Jos haluat tallentaa kuvasuhteella 4:3, määritä asetukseksi [ OFF/POIS]. 6 Sulje valikko painamalla. HUOMIOITAVAA Laajakuvatallenteen toistaminen: WSSjärjestelmää tukevat TV-vastaanottimet siirtyvät automaattisesti laajakuvatilaan (16:9). Muussa tapauksessa television kuvasuhde on muutettava manuaalisesti. Jos haluat toistaa otoksen TVvastaanottimessa tavallisella kuvasuhteella (4:3), muuta [TV TYPE/TV- TYYPPI] -asetusta sen mukaan ( 50). TARKISTETTAVAA : Optisen zoomin lisäksi käytettävissä on myös digitaalinen zoom ( 45). W T W loitonnus 10x optinen zoom Kun haluat zoomata kauemmas kohteesta, siirrä zoomin säädintä kohti W -asentoa (laajakulma). Kun haluat zoomata lähemmäs kohdetta, siirrä zoomin säädintä kohti T- asentoa (tele). Voit myös muuttaa zoomausnopeutta ( 45). Voit valita jonkin kolmesta kiinteästä zoomausnopeudesta tai säätää nopeuden zoomin säätimellä, jolloin voit zoomata hitaasti painamalla säädintä kevyesti ja nopeammin painamalla säädintä voimakkaammin. HUOMIOITAVAA Pysyttele vähintään 1 metrin etäisyydellä kohteesta. Täydellä W T T lähennys ( 23) FI 35

36 Videokuvaus laajakulmalla kuvattaessa lähin tarkennusetäisyys on 1 cm. Voit myös käyttää kauko-ohjaimen tai nestekidenäytön T- ja W-painikkeita. Zoomausnopeus on sama kuin videokameran zoomausnopeus tai vakionopeus [ SPEED 3/NOPEUS 3] (kun [ VARIABLE/SÄÄDETTÄVÄ] on valittuna). Kun asetuksena on [ VARIABLE/ SÄÄDETTÄVÄ], zoomaus on nopeampaa tallennuksen taukotilassa. Pikakäynnistystoiminto Kun painat QUICK START -painiketta, videokamera siirtyy valmiustilaan. Valmiustilassa videokamera kuluttaa noin puolet tallennuksen aikana kuluvasta virrasta, mikä säästää energiaa akkua käytettäessä. Lisäksi videokamera on valmis tallentamaan noin sekunnin kuluttua QUICK START - painikkeen painamisesta, joten tärkeät otokset eivät jää tallentamatta. TARKISTETTAVAA ( 23) 1 Paina QUICK START voimakkaasti. Valmiustilan valo vilkkuu, kun videokamera valmistautuu siirtymään valmiustilaan, ja jää palamaan, kun kamera on valmiustilassa. 2 Voit jatkaa tallennusta painamalla QUICK START uudelleen. Videokamera on valmiina tallennuksen taukotilassa noin sekunnin kuluttua. HUOMIOITAVAA Kun videokamera palautetaan valmiustilasta, seuraavat asetukset muuttuvat automaattisesti: - Käsintarkennus palaa automaattitarkennukseen (AF). - Valotuksen käsinsäätö palaa automaattivalotukseen. - Zoomausasento palaa täyteen laajakulma-asentoon W. Videokamera sammuu, jos se jätetään valmiustilaan 10 minuutiksi, oli [POWER SAVE/VIRRANSÄÄSTÖ] -asetus ( 50) mikä tahansa. [ STANDBY OFF/ VALMIUSTILA POIS] -asetuksella ( 50) voit määrittää ajan, jonka kuluttua videokamera sammuu. Jos videokamera sammuu, voit kytkeä virran takaisin liu'uttamalla - kytkintä suuntaan MODE ja vapauttamalla sen tai siirtämällä - kytkimen -asentoon ja takaisin ONasentoon. Jos teet jonkin seuraavista toimenpiteistä valmiustilassa (valmiustilan merkkivalon palaessa), videokamera palaa tallennuksen taukotilaan. - Avaa levytilan kansi. - Muuta / -kytkimen asentoa. - Liu'uta -kytkintä suuntaan MODE. 36

37 Vasta tallennetun otoksen tarkasteleminen ja poistaminen Myös -tilassa voit toistaa ja tarkistaa viimeisimmän vasta tallennetun otoksen. Käyttäessäsi DVD-RW-levyä voit myös poistaa otoksen heti tallennuksen jälkeen. NEXT ( 23) 1 Jos ohjaimen opas ei tule näkyviin, näytä se painamalla ( ). 2 Paina ohjainta ( ) suuntaan. Jos ei ilmesty ohjaimen oppaaseen, painele ohjainta ( ) toistuvasti suuntaan [NEXT/ SEURAAVA], jotta se tulee näkyviin. Videokamera toistaa viimeisen otoksen (ilman ääntä) ja palaa tallennuksen taukotilaan. Otoksen poistaminen heti tallennuksen jälkeen TARKISTETTAVAA Levyn tyyppi: DVD-RW Heti otoksen tallentamisen jälkeen: 1 Tarkastele otosta edellisessä osiossa annettujen ohjeiden mukaisesti. 2 Tarkastellessasi otosta valitse ( ) ja paina ( ). 3 Valitse ( ) [YES/KYLLÄ] ja paina ( ). HUOMIOITAVAA ( 23) Älä suorita videokameralla muita toimintoja, kun otosta poistetaan. Et voi poistaa viimeistä otosta, jos olet otoksen tallentamisen jälkeen muuttanut käyttötilaa, sammuttanut kameran tai poistanut levyn. FI 37

38 Videokuvaus Perustoisto Perustoisto Video-otosten toistaminen TOISTON AIKANA 5 Voit asettaa toiston taukotilaan painamalla / uudelleen. 6 Voit keskeyttää toiston ja palata kuvahakemistoon painamalla. ( 23) HUOMIOITAVAA Tallennusolosuhteiden mukaan videokuvan tai äänen toistossa saattaa kohtausten välissä olla havaittavissa taukoja. Muista viimeistellä levyt, jotta niitä voidaan toistaa muilla DVD-laitteilla ( 65). ÄÄNENVOIMAKKUUDEN SÄÄTÄMINEN 1 Kun haluat asettaa videokameran PLAY-tilaan, siirrä -kytkin asentoon ON ja liu'uta sitä sitten suuntaan MODE ja vapauta se. Vihreä PLAY-merkkivalo syttyy. 2 Siirrä / -kytkin asentoon (video-otokset). Otosten kuvahakemisto tulee näyttöön, ja valintakehys on ensimmäisen otoksen kohdalla. 3 Siirrä (, ) valintakehys toistettavan otoksen kohdalle. 4 Aloita toisto painamalla /. Toisto alkaa valitusta otoksesta ja jatkuu viimeisen tallennetun otoksen loppuun. Otoksen toiston aikana: 1 Jos ohjaimen opas ei tule näkyviin, näytä se painamalla ( ). 2 Säädä äänenvoimakkuutta painamalla ohjainta ( ) suuntaan tai. 38

39 Erikoistoistotilat Useimpiin erikoistoistotiloihin siirtymiseksi tarvitaan kauko-ohjaimen painikkeita ( 16). Erikoistoistotiloissa ei kuulu ääntä. Erikoistoistotilat Aloitustila Paina videokamerassa... Paina kaukoohjaimessa Nopea toisto Normaali toisto tai SEARCH SEARCH tai Paina näppäintä uudelleen toistonopeuden suurentamiseksi 5x 15x normaalinopeus FI Hidas toisto* Toiston tauko tai SLOW tai SLOW Siirry: seuraavan otoksen alkuun ( ) Normaali toisto nykyisen otoksen alkuun ( ) Paina näppäintä uudelleen toistonopeuden suurentamiseksi 1/8 1/4 normaalinopeus Paina ohjainta: edellisen otoksen alkuun ( ) kahdesti PREV. kahdesti Palaa normaaliin toistoon Erikoistoisto NEXT PREV. / PLAY Joidenkin erikoistoistotilojen aikana toistettavassa videokuvassa saattaa ilmetä häiriöitä (palikoitumista, raitoja jne.). 39

40 Videokuvaus Otosten poistaminen Käyttäessäsi DVD-RW-levyä voit poistaa tarpeettomat otokset. Yksittäisen otoksen poistaminen TARKISTETTAVAA ( 23) Levyn tyyppi: DVD-RW Levyn laatu: HD tai SD (vain VR-tila) Valitse (, ) alkuperäisotosten kuvahakemistosta poistettava otos. Jos haluat poistaa otoksen vain toistoluettelosta, paina ensin PLAYLIST ja valitse sitten otos. Kaikkien otosten poistaminen TARKISTETTAVAA Levyn tyyppi: DVD-RW Levyn laatu: HD tai SD (vain VR-tila) Voit poistaa alkuperäisen kuvahakemiston kaikki otokset noudattamalla seuraavia ohjeita. Silloin myös koko toistoluettelo poistetaan. Jos haluat poistaa vain toistoluettelon (vaikuttamatta alkuperäisiin otoksiin), paina ensin PLAYLIST ja jatka sitten seuraavien ohjeiden mukaisesti. ( 25) ( 23) ( 24) DELETE/Poista MENU/Valikko DISC OPERATIONS/ Levytoiminnot YES/Kyllä DEL.ALL MOVIES/Poista kaikki video-otokset* YES/Kyllä * Kun poistat toistoluettelon, tämän valikkovaihtoehdon tilalle tulee [DEL.PLAYLIST/POISTA TOISTOLUETTELO]. 40

41 TÄRKEÄÄ Ole varovainen poistaessasi alkuperäisiä tallenteita. Kun alkuperäinen otos on poistettu, sitä ei voida enää palauttaa. HUOMIOITAVAA Otoksia ei voida poistaa, jos levy on suojattu ( 63). Alle 5 sekunnin pituisia otoksia ei välttämättä pysty poistamaan. Tällaisten otosten poistamiseksi levy on alustettava ( 64), jolloin kaikki levyllä olevat tallenteet poistetaan. Älä muuta - tai / -kytkimen asentoa, kun otosta poistetaan (eli kun DISC-levykäyttöilmaisin palaa tai välkkyy). Näytöt (tietokoodi) Videokamera tallentaa tietokoodia, joka sisältää päiväyksen, ajan ja muita tallennuksen aikana rekisteröityjä kameratietoja (valotusaika, himmenninaukko jne.). Voit valita näytettävät tiedot. Näyttöjen kytkeminen päälle/pois FI Painele toistuvasti DISP. -painiketta, jolloin näytöt kytkeytyvät päälle ja pois seuraavassa järjestyksessä: Kaikki näytöt päällä Kaikki näytöt pois 1 Kaikki näytöt päällä Vain tietokoodi 2 Kaikki näytöt pois Osoittimet ja kuvakkeet ja näkyvät kuitenkin edelleen näytössä. 2 Tietokoodi: Aika, päiväys ja kameratiedot tallennuksen ajalta. Näytettävä sisältö voidaan valita [DATA CODE/TIETOKOODI] - asetuksella ( 49). 41

42 Videokuvaus Valikkovaihtoehtojen luettelot Valikkovaihtoehtojen luettelot KESKUSTAPAINOTTEINEN KESKIARVO], [ SPOT/PISTEMITTAUS] Valikkokohdat, jotka eivät ole käytettävissä, näkyvät harmaina / Toim.-valikossa tai mustina asetusvalikoissa. Jos tahdot lisätietoja valikkokohdan valitsemisesta, katso Valikkojen käyttäminen ( 24). /Toim.Valikko Kuvausohjelmat ( 52, 54) Tilakytkin: P [ PROGRAM AE/OHJELMOITU AUTOMAATTIVALOTUS], [ SHUTTER-PRIO.AE/ VALOTUSAJAN ESIVALINTA], [ APERTURE-PRIO.AE/ HIMMENNINAUKON ESIVALINTA], [ CINE MODE/ELOKUVATILA]* Erikoiskuvausohjelmat: [ PORTRAIT/MUOTOKUVAUS], [ SPORTS/URHEILU], [ NIGHT/YÖ], [ SNOW/LUMI], [ BEACH/RANTA], [ SUNSET/AURINGONLASKU], [ SPOTLIGHT/KOHDEVALO], [ FIREWORKS/ILOTULITUS] * Vain -tila. Valonmittaustapa ( 78) Tilakytkin: P [ EVALUATIVE/ARVIOIVA], [ CENT.WEIGHT.AVERAGE/ Valkotasapaino ( 58) Tilakytkin: P [ AUTO/AUTOMAATTINEN], [ DAYLIGHT/PÄIVÄNVALO], [ SHADE/VARJO], [ CLOUDY/PILVINEN], [ TUNGSTEN/HEHKULAMPPU], [ FLUORESCENT/LOISTEPUTKI], [ FLUORESCENT H>/KIRKAS LOISTEPUTKI], [ SET/VALINNAINEN] Kuvatehoste ( 59) Tilakytkin: P [ IMAGE EFFECT OFF/ KUVATEHOSTE POIS], [ VIVID/KIRKAS], [ NEUTRAL/NEUTRAALI], [ LOW SHARPENING/ PEHMENNYS], [ SOFT SKIN DETAIL/IHON PEHMENNYS], [ CUSTOM/MUKAUTETTU] Digitaaliset tehosteet ( 60) Tilakytkin: P [ D.EFFECT OFF/D.TEHOSTE POIS], [ FADE-T/AUTOM. HÄIVYTYS], [ WIPE/PYYHKÄISY], [ BLK&WHT/MUSTAVALK.], [ SEPIA/SEEPIA], [ ART/TAITEELLINEN] 42
