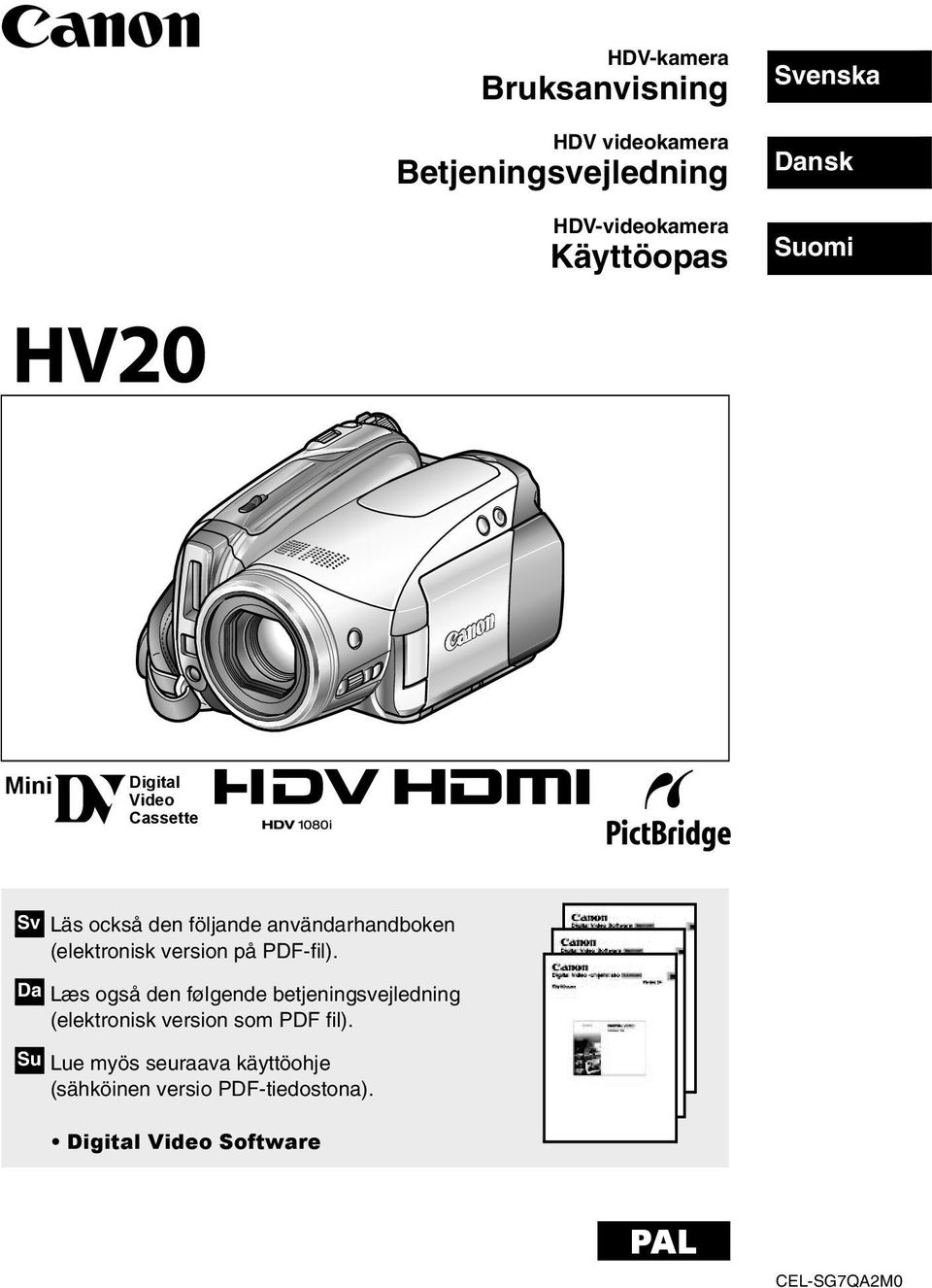

1 HDV-kamera Bruksanvisning HDV videokamera Betjeningsvejledning HDV-videokamera Käyttöopas Svenska Dansk Suomi Mini Digital Video Cassette Sv Da Su Läs också den följande användarhandboken (elektronisk version på PDF-fil). Læs også den følgende betjeningsvejledning (elektronisk version som PDF fil). Lue myös seuraava käyttöohje (sähköinen versio PDF-tiedostona). Digital Video Software PAL CEL-SG7QA2M0

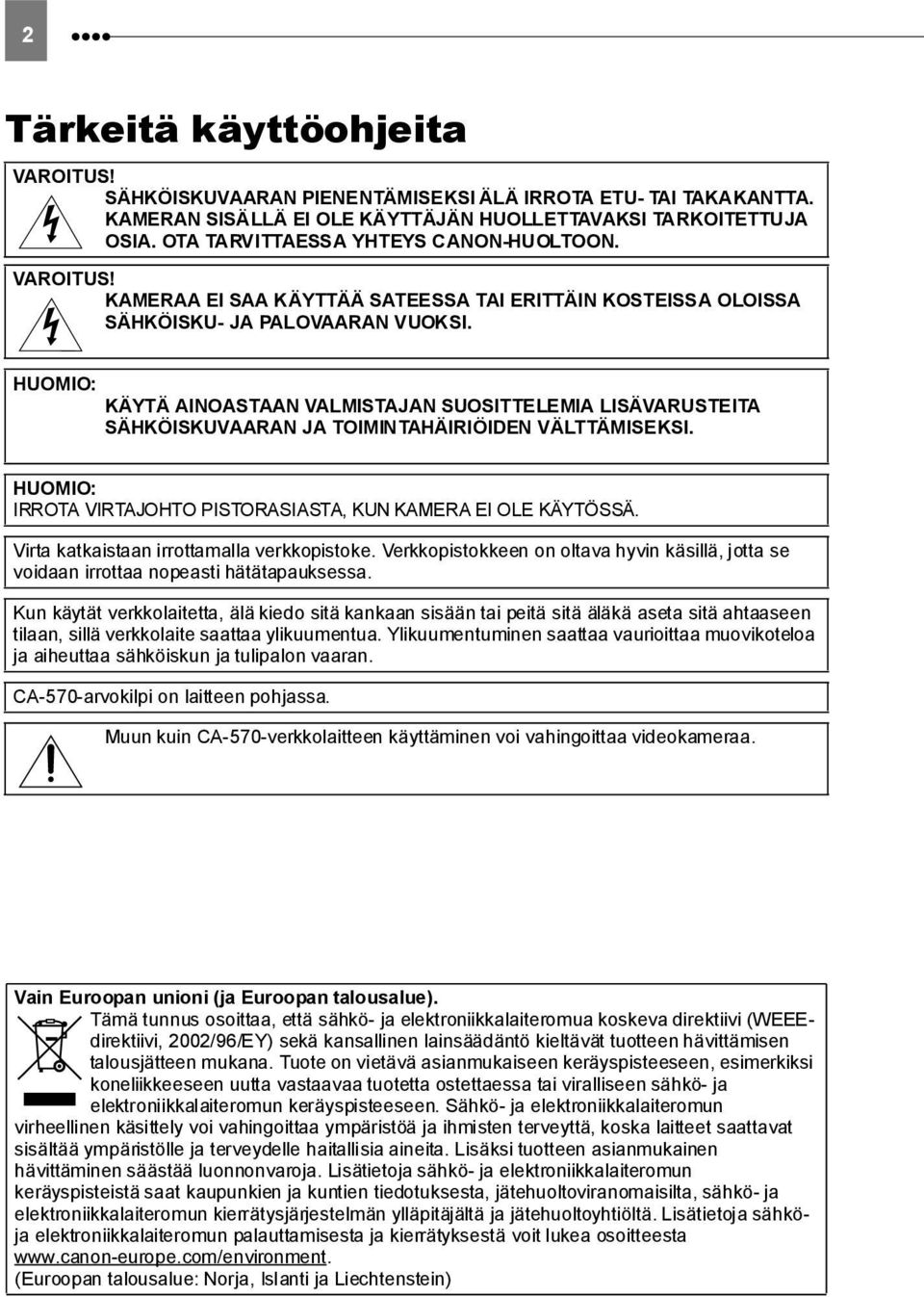

2 2 Johd anto Tärkeitä käyttöohjeita VAROITUS! SÄHKÖISKUVAARAN PIENENTÄMISEKSI ÄLÄ IRROTA ETU- TAI TAKAKANTTA. KAMERAN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVAKSI TARKOITETTUJA OSIA. OTA TARVITTAESSA YHTEYS CANON-HUOLTOON. VAROITUS! KAMERAA EI SAA KÄYTTÄÄ SATEESSA TAI ERITTÄIN KOSTEISSA OLOISSA SÄHKÖISKU- JA PALOVAARAN VUOKSI. HUOMIO: KÄYTÄ AINOASTAAN VALMISTAJAN SUOSITTELEMIA LISÄVARUSTEITA SÄHKÖISKUVAARAN JA TOIMINTAHÄIRIÖIDEN VÄLTTÄMISEKSI. HUOMIO: IRROTA VIRTAJOHTO PISTORASIASTA, KUN KAMERA EI OLE KÄYTÖSSÄ. Virta katkaistaan irrottamalla verkkopistoke. Verkkopistokkeen on oltava hyvin käsillä, jotta se voidaan irrottaa nopeasti hätätapauksessa. Kun käytät verkkolaitetta, älä kiedo sitä kankaan sisään tai peitä sitä äläkä aseta sitä ahtaaseen tilaan, sillä verkkolaite saattaa ylikuumentua. Ylikuumentuminen saattaa vaurioittaa muovikoteloa ja aiheuttaa sähköiskun ja tulipalon vaaran. CA-570-arvokilpi on laitteen pohjassa. Muun kuin CA-570-verkkolaitteen käyttäminen voi vahingoittaa videokameraa. Vain Euroopan unioni (ja Euroopan talousalue). Tämä tunnus osoittaa, että sähkö- ja elektroniikkalaiteromua koskeva direktiivi (WEEEdirektiivi, 2002/96/EY) sekä kansallinen lainsäädäntö kieltävät tuotteen hävittämisen talousjätteen mukana. Tuote on vietävä asianmukaiseen keräyspisteeseen, esimerkiksi koneliikkeeseen uutta vastaavaa tuotetta ostettaessa tai viralliseen sähkö- ja elektroniikkalaiteromun keräyspisteeseen. Sähkö- ja elektroniikkalaiteromun virheellinen käsittely voi vahingoittaa ympäristöä ja ihmisten terveyttä, koska laitteet saattavat sisältää ympäristölle ja terveydelle haitallisia aineita. Lisäksi tuotteen asianmukainen hävittäminen säästää luonnonvaroja. Lisätietoja sähkö- ja elektroniikkalaiteromun keräyspisteistä saat kaupunkien ja kuntien tiedotuksesta, jätehuoltoviranomaisilta, sähkö- ja elektroniikkalaiteromun kierrätysjärjestelmän ylläpitäjältä ja jätehuoltoyhtiöltä. Lisätietoja sähköja elektroniikkalaiteromun palauttamisesta ja kierrätyksestä voit lukea osoitteesta (Euroopan talousalue: Norja, Islanti ja Liechtenstein)

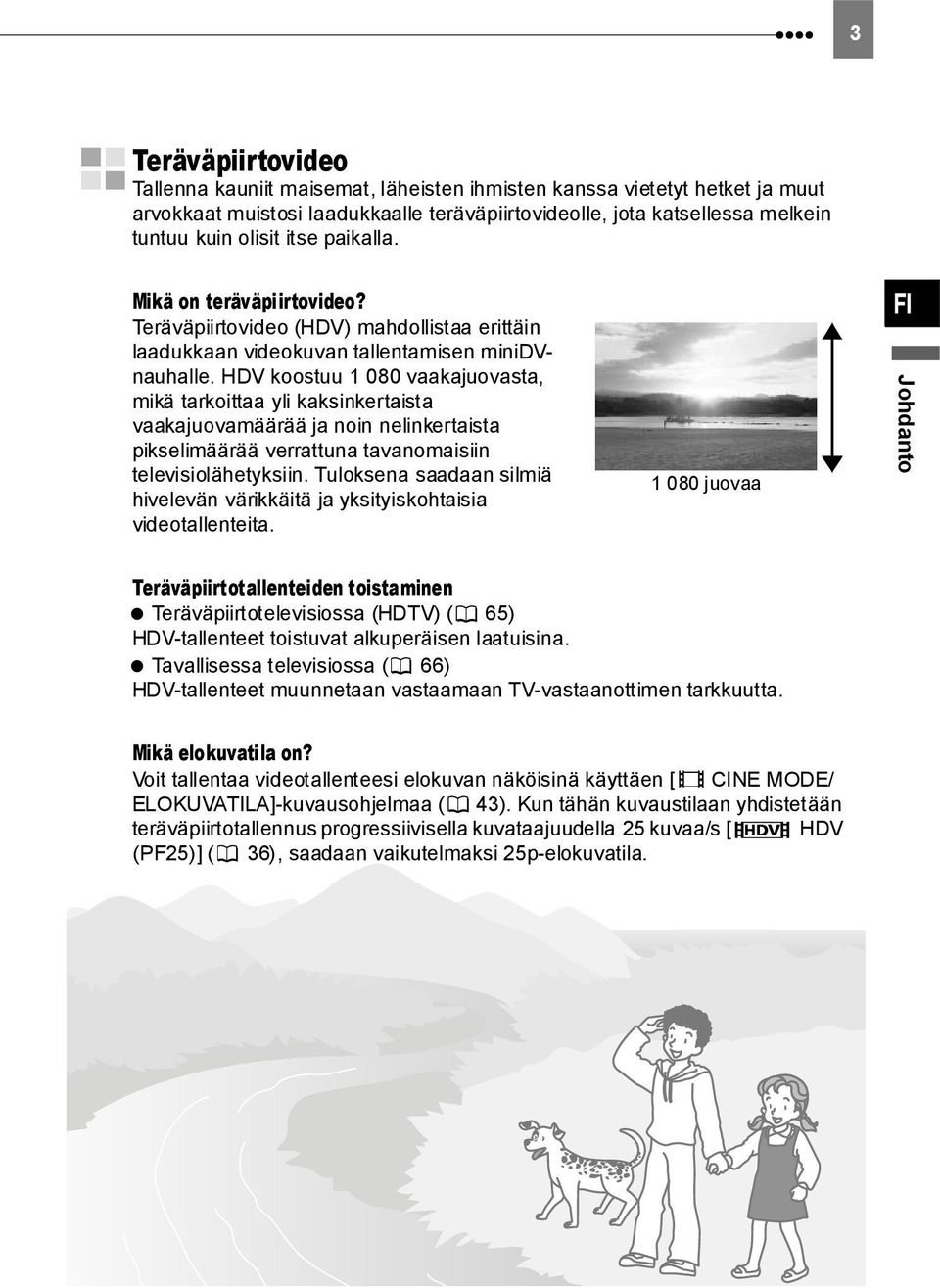

3 3 Teräväpiirtovideo Tallenna kauniit maisemat, läheisten ihmisten kanssa vietetyt hetket ja muut arvokkaat muistosi laadukkaalle teräväpiirtovideolle, jota katsellessa melkein tuntuu kuin olisit itse paikalla. Mikä on teräväpiirtovideo? Teräväpiirtovideo (HDV) mahdollistaa erittäin laadukkaan videokuvan tallentamisen minidvnauhalle. HDV koostuu vaakajuovasta, mikä tarkoittaa yli kaksinkertaista vaakajuovamäärää ja noin nelinkertaista pikselimäärää verrattuna tavanomaisiin televisiolähetyksiin. Tuloksena saadaan silmiä hivelevän värikkäitä ja yksityiskohtaisia videotallenteita juovaa FI Johdanto Teräväpiirtotallenteiden toistaminen Teräväpiirtotelevisiossa (HDTV) ( 65) HDV-tallenteet toistuvat alkuperäisen laatuisina. Tavallisessa televisiossa ( 66) HDV-tallenteet muunnetaan vastaamaan TV-vastaanottimen tarkkuutta. Mikä elokuvatila on? Voit tallentaa videotallenteesi elokuvan näköisinä käyttäen [ CINE MODE/ ELOKUVATILA]-kuvausohjelmaa ( 43). Kun tähän kuvaustilaan yhdistetään teräväpiirtotallennus progressiivisella kuvataajuudella 25 kuvaa/s [ HDV (PF25)] ( 36), saadaan vaikutelmaksi 25p-elokuvatila.

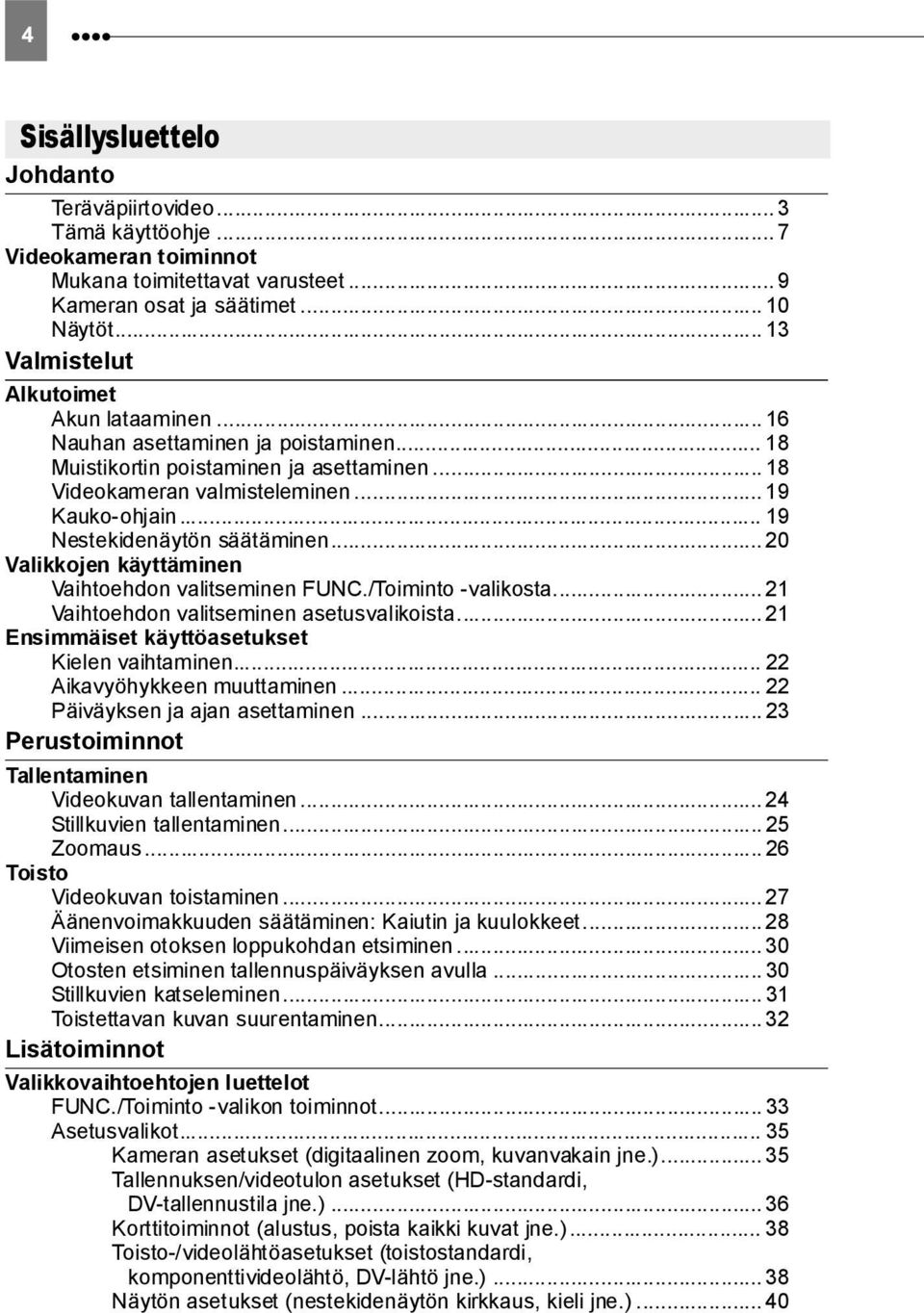

4 4 Sisällysluettelo Johdanto Teräväpiirtovideo... 3 Tämä käyttöohje... 7 Videokameran toiminnot Mukana toimitettavat varusteet... 9 Kameran osat ja säätimet Näytöt Valmistelut Alkutoimet Akun lataaminen Nauhan asettaminen ja poistaminen Muistikortin poistaminen ja asettaminen Videokameran valmisteleminen Kauko-ohjain Nestekidenäytön säätäminen Valikkojen käyttäminen Vaihtoehdon valitseminen /Toiminto -valikosta Vaihtoehdon valitseminen asetusvalikoista Ensimmäiset käyttöasetukset Kielen vaihtaminen Aikavyöhykkeen muuttaminen Päiväyksen ja ajan asettaminen Perustoiminnot Tallentaminen Videokuvan tallentaminen Stillkuvien tallentaminen Zoomaus Toisto Videokuvan toistaminen Äänenvoimakkuuden säätäminen: Kaiutin ja kuulokkeet Viimeisen otoksen loppukohdan etsiminen Otosten etsiminen tallennuspäiväyksen avulla Stillkuvien katseleminen Toistettavan kuvan suurentaminen Lisätoiminnot Valikkovaihtoehtojen luettelot /Toiminto -valikon toiminnot Asetusvalikot Kameran asetukset (digitaalinen zoom, kuvanvakain jne.) Tallennuksen/videotulon asetukset (HD-standardi, DV-tallennustila jne.) Korttitoiminnot (alustus, poista kaikki kuvat jne.) Toisto-/videolähtöasetukset (toistostandardi, komponenttivideolähtö, DV-lähtö jne.) Näytön asetukset (nestekidenäytön kirkkaus, kieli jne.)... 40

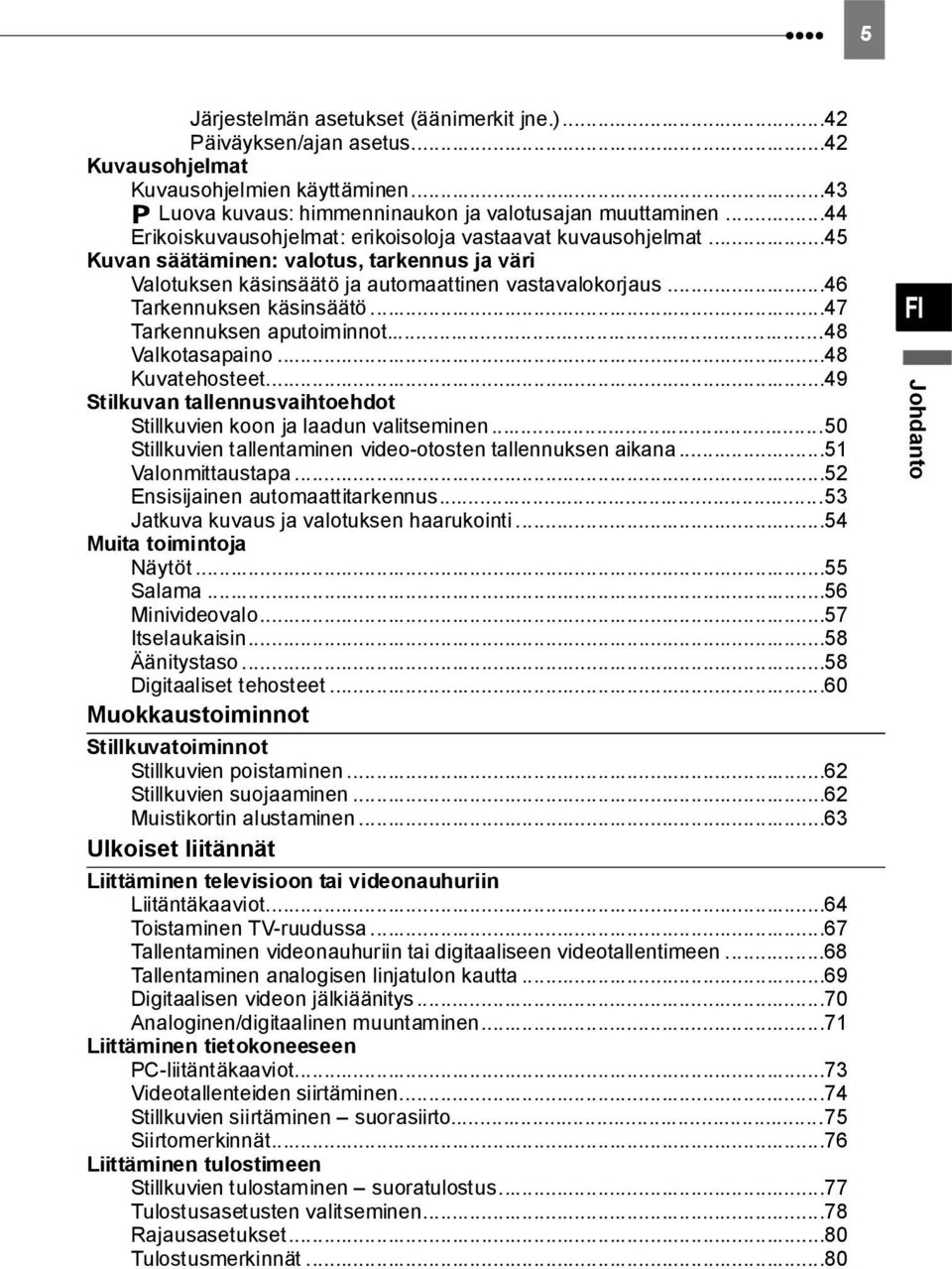

5 5 Järjestelmän asetukset (äänimerkit jne.)...42 Päiväyksen/ajan asetus...42 Kuvausohjelmat Kuvausohjelmien käyttäminen...43 Luova kuvaus: himmenninaukon ja valotusajan muuttaminen...44 Erikoiskuvausohjelmat: erikoisoloja vastaavat kuvausohjelmat...45 Kuvan säätäminen: valotus, tarkennus ja väri Valotuksen käsinsäätö ja automaattinen vastavalokorjaus...46 Tarkennuksen käsinsäätö...47 Tarkennuksen aputoiminnot...48 Valkotasapaino...48 Kuvatehosteet...49 Stilkuvan tallennusvaihtoehdot Stillkuvien koon ja laadun valitseminen...50 Stillkuvien tallentaminen video-otosten tallennuksen aikana...51 Valonmittaustapa...52 Ensisijainen automaattitarkennus...53 Jatkuva kuvaus ja valotuksen haarukointi...54 Muita toimintoja Näytöt...55 Salama...56 Minivideovalo...57 Itselaukaisin...58 Äänitystaso...58 Digitaaliset tehosteet...60 Muokkaustoiminnot Stillkuvatoiminnot Stillkuvien poistaminen...62 Stillkuvien suojaaminen...62 Muistikortin alustaminen...63 Ulkoiset liitännät Liittäminen televisioon tai videonauhuriin Liitäntäkaaviot...64 Toistaminen TV-ruudussa...67 Tallentaminen videonauhuriin tai digitaaliseen videotallentimeen...68 Tallentaminen analogisen linjatulon kautta...69 Digitaalisen videon jälkiäänitys...70 Analoginen/digitaalinen muuntaminen...71 Liittäminen tietokoneeseen PC-liitäntäkaaviot...73 Videotallenteiden siirtäminen...74 Stillkuvien siirtäminen suorasiirto...75 Siirtomerkinnät...76 Liittäminen tulostimeen Stillkuvien tulostaminen suoratulostus...77 Tulostusasetusten valitseminen...78 Rajausasetukset...80 Tulostusmerkinnät...80 FI Johdanto

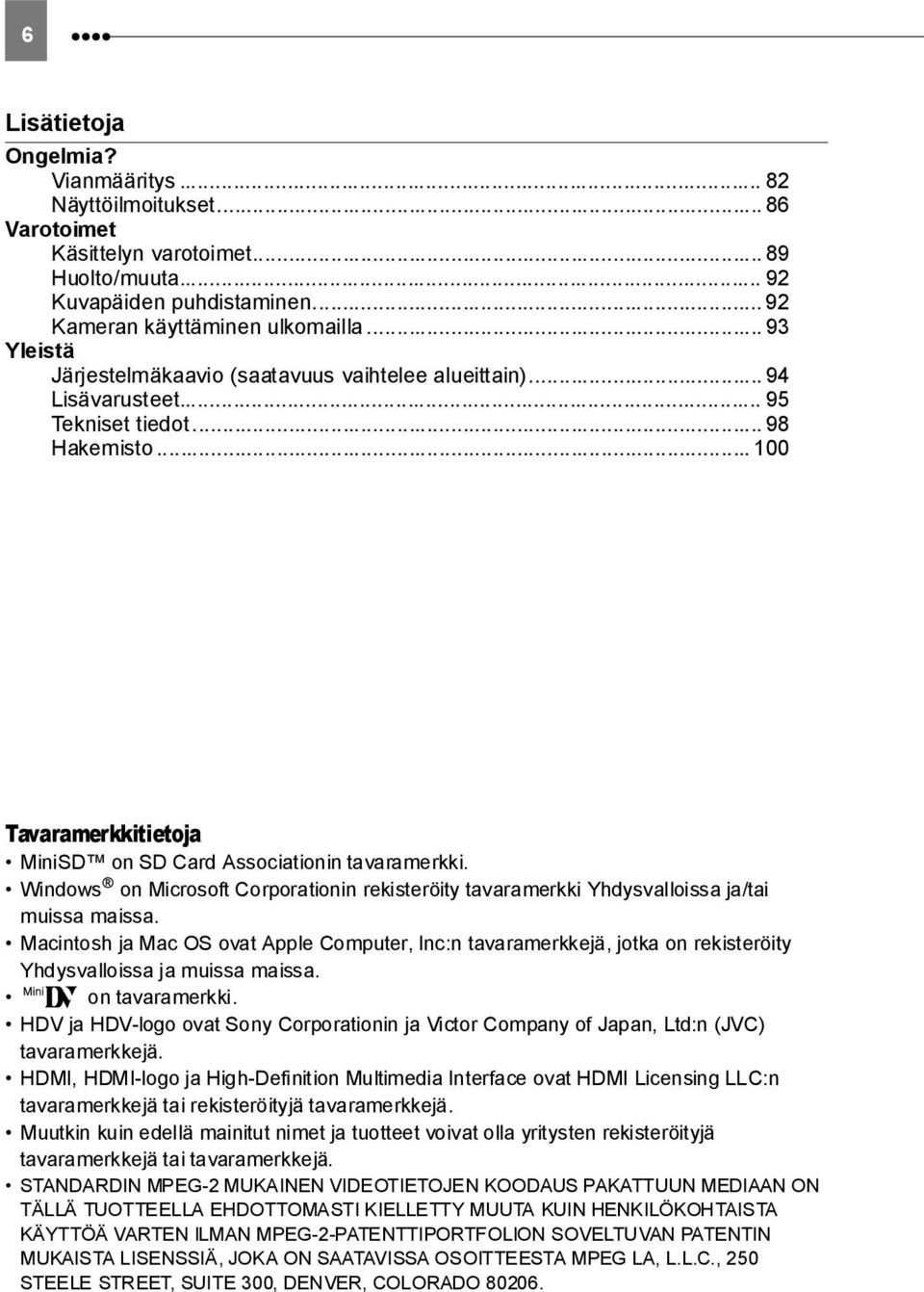

6 6 Lisätietoja Ongelmia? Vianmääritys Näyttöilmoitukset Varotoimet Käsittelyn varotoimet Huolto/muuta Kuvapäiden puhdistaminen Kameran käyttäminen ulkomailla Yleistä Järjestelmäkaavio (saatavuus vaihtelee alueittain) Lisävarusteet Tekniset tiedot Hakemisto Tavaramerkkitietoja MiniSD on SD Card Associationin tavaramerkki. Windows on Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Macintosh ja Mac OS ovat Apple Computer, Inc:n tavaramerkkejä, jotka on rekisteröity Yhdysvalloissa ja muissa maissa. on tavaramerkki. HDV ja HDV-logo ovat Sony Corporationin ja Victor Company of Japan, Ltd:n (JVC) tavaramerkkejä. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Muutkin kuin edellä mainitut nimet ja tuotteet voivat olla yritysten rekisteröityjä tavaramerkkejä tai tavaramerkkejä. STANDARDIN MPEG-2 MUKAINEN VIDEOTIETOJEN KOODAUS PAKATTUUN MEDIAAN ON TÄLLÄ TUOTTEELLA EHDOTTOMASTI KIELLETTY MUUTA KUIN HENKILÖKOHTAISTA KÄYTTÖÄ VARTEN ILMAN MPEG-2-PATENTTIPORTFOLION SOVELTUVAN PATENTIN MUKAISTA LISENSSIÄ, JOKA ON SAATAVISSA OSOITTEESTA MPEG LA, L.L.C., 250 STEELE STREET, SUITE 300, DENVER, COLORADO

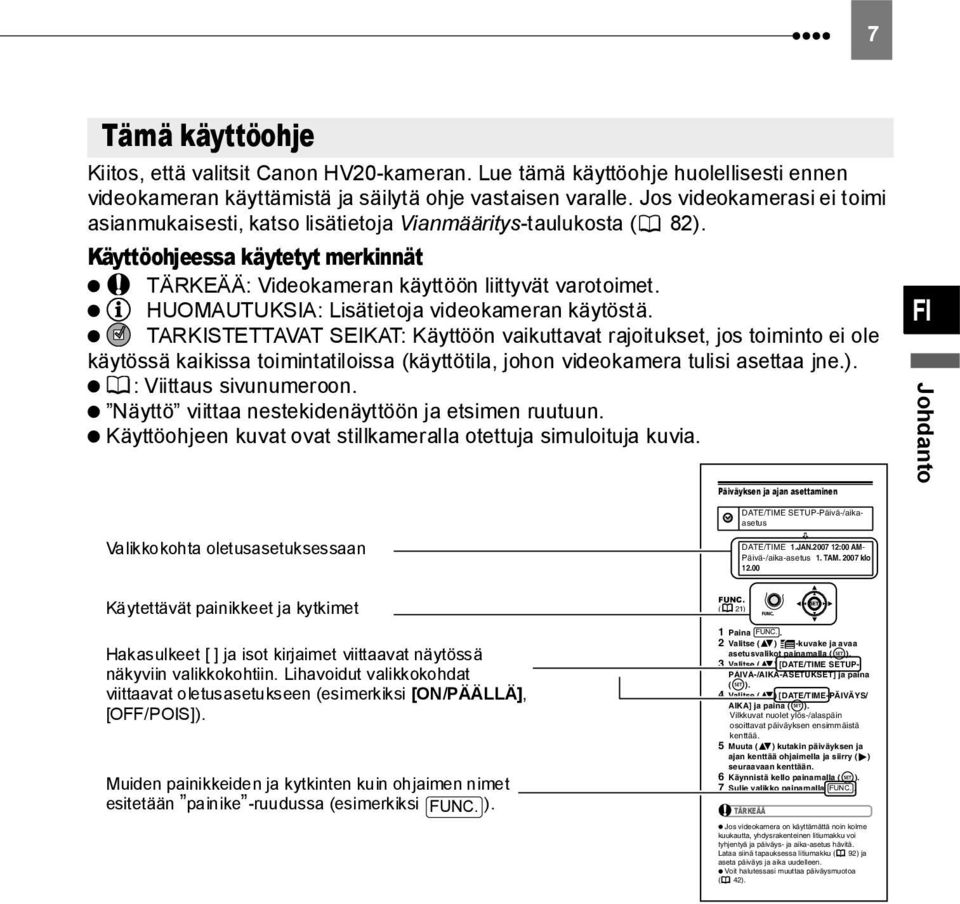

7 7 Tämä käyttöohje Kiitos, että valitsit Canon HV20-kameran. Lue tämä käyttöohje huolellisesti ennen videokameran käyttämistä ja säilytä ohje vastaisen varalle. Jos videokamerasi ei toimi asianmukaisesti, katso lisätietoja Vianmääritys-taulukosta ( 82). Käyttöohjeessa käytetyt merkinnät TÄRKEÄÄ: Videokameran käyttöön liittyvät varotoimet. HUOMAUTUKSIA: Lisätietoja videokameran käytöstä. TARKISTETTAVAT SEIKAT: Käyttöön vaikuttavat rajoitukset, jos toiminto ei ole käytössä kaikissa toimintatiloissa (käyttötila, johon videokamera tulisi asettaa jne.). : Viittaus sivunumeroon. Näyttö viittaa nestekidenäyttöön ja etsimen ruutuun. Käyttöohjeen kuvat ovat stillkameralla otettuja simuloituja kuvia. Päiväyksen ja ajan asettaminen FI Johdanto Valikkokohta oletusasetuksessaan DATE/TIME SETUP-Päivä-/aikaasetus DATE/TIME 1.JAN :00 AM- Päivä-/aika-asetus 1. TAM klo Käytettävät painikkeet ja kytkimet Hakasulkeet [ ] ja isot kirjaimet viittaavat näytössä näkyviin valikkokohtiin. Lihavoidut valikkokohdat viittaavat oletusasetukseen (esimerkiksi [ON/PÄÄLLÄ], [OFF/POIS]). Muiden painikkeiden ja kytkinten kuin ohjaimen nimet esitetään painike -ruudussa (esimerkiksi ). ( 21) 1 Paina. 2 Valitse ( ) -kuvake ja avaa asetusvalikot painamalla ( ). Valitse ( ) [DATE/TIME SETUP- 3 PÄIVÄ-/AIKA-ASETUKSET] ja paina ( ). Valitse 4 ( ) [DATE/TIME-PÄIVÄYS/ AIKA] ja paina ( ). Vilkkuvat nuolet ylös-/alaspäin osoittavat päiväyksen ensimmäistä kenttää. Muuta ( ) kutakin päiväyksen ja 5 ajan kenttää ohjaimella ja siirry ( ) seuraavaan kenttään. Käynnistä kello painamalla ( ). 6 7 Sulje valikko painamalla. TÄRKEÄÄ Jos videokamera on käyttämättä noin kolme kuukautta, yhdysrakenteinen litiumakku voi tyhjentyä ja päiväys- ja aika-asetus hävitä. Lataa siinä tapauksessa litiumakku ( 92) ja aseta päiväys ja aika uudelleen. Voit halutessasi muuttaa päiväysmuotoa ( 42).

8 8 Ohjaimesta ja ohjaimen oppaasta Pienellä ohjaimella voit ohjata monia videokameran toimintoja sekä tehdä valintoja ja muutoksia videokameran valikoissa. Valitse valikkokohta tai muuta asetuksia painamalla ohjainta ylös, alas, vasemmalle tai oikealle (, ). Tallenna asetukset tai vahvista toiminto painamalla ohjainta ( ). Näytössä tämä ilmaistaan ohjaimen SET/Asetakuvakkeella. Ohjaimen toiminnot vaihtelevat toimintatilan ja videokameran asetusten mukaan. Painamalla ( ) saat näyttöön ohjaimen oppaan, josta näet sen toiminnot. Jos oppaassa on useita sivuja, alalaidassa näkyy [NEXT/SEURAAVA] ja sivunumeron kuvake ( ). Saat ohjaimen oppaan seuraavan sivun näkyviin painamalla ohjainta ( ) [NEXT/SEURAAVA]-suuntaan. Toimintatilat Videokameran toimintatila määräytyy virtakytkimen ja -kytkimen ja / -kytkimen asennon mukaan. Käyttöohjeessa ilmoittaa, että toiminto on käytettävissä näytetyssä toimintatilassa ja ilmoittaa, että toiminto ei ole käytettävissä. Kun toimintatilakuvakkeita ei ole näkyvissä, toiminto on käytettävissä kaikissa toimintatiloissa. Toimintatila -kytkin / -kytkin Kuvakenäyttö Toiminta CAMERA PLAY (Nauha) (Muistikortti) (Nauha) (Muistikortti) Video-otosten tallennus nauhalle 24 Stillkuvien tallennus muistikortille 25 Video-otosten toisto nauhalta 27 Stillkuvien katselu muistikortilta 31

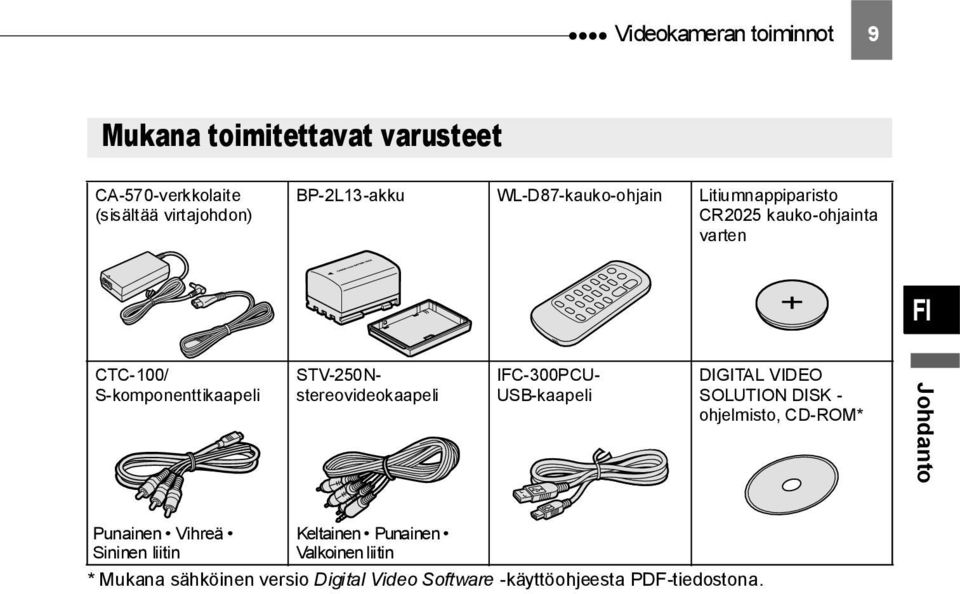

9 Videokameran toiminnot 9 Mukana toimitettavat varusteet Videokameran toiminnot CA-570-verkkolaite (sisältää virtajohdon) BP-2L13-akku WL-D87-kauko-ohjain Litiumnappiparisto CR2025 kauko-ohjainta varten FI CTC-100/ S-komponenttikaapeli STV-250Nstereovideokaapeli IFC-300PCU- USB-kaapeli DIGITAL VIDEO SOLUTION DISK - ohjelmisto, CD-ROM* Johdanto Punainen Vihreä Sininen liitin Keltainen Punainen Valkoinen liitin * Mukana sähköinen versio Digital Video Software -käyttöohjeesta PDF-tiedostona.

10 10 Videokameran toiminnot Kameran osat ja säätimet Kuva vasemmalta sivulta Kuva oikealta sivulta Kuva edestä FOCUS/Tarkennus-säädin ( 47) BLC (vastavalokorjaus) -painike ( 46) FOCUS-painike ( 47 48) Kaiutin DISP. (näyttö) -painike ( 55)/ LCD backlight -painike (nestekidenäytön taustavalon) ( 20) LIGHT-painike ( 57)/ (tulosta/siirrä) -painike ( 75, 78) USB-liitäntä ( 73) CARD-käyttöilmaisin (, 25)/ CHARGE-ilmaisin ( 16) Muistikorttipaikka ( 18) / (nauha/kortti) -kytkin ( 8) Tilakytkin ( 43) Liitinten suojus MIC (mikrofoni) -liitäntä ( 59) AV-liitäntä ( 64)/ (kuulokkeet) -liitäntä ( 28) COMPONENT OUT -liitäntä ( 64) Käsikahvan hihna ( 19) Pikatarkennuksen anturi ( 35) Salama ( 56) Minivideovalo ( 57) Kauko-ohjaintunnistin ( 19) Muiden painikkeiden ja kytkinten kuin ohjaimen nimet esitetään painike -ruudussa (esimerkiksi ).

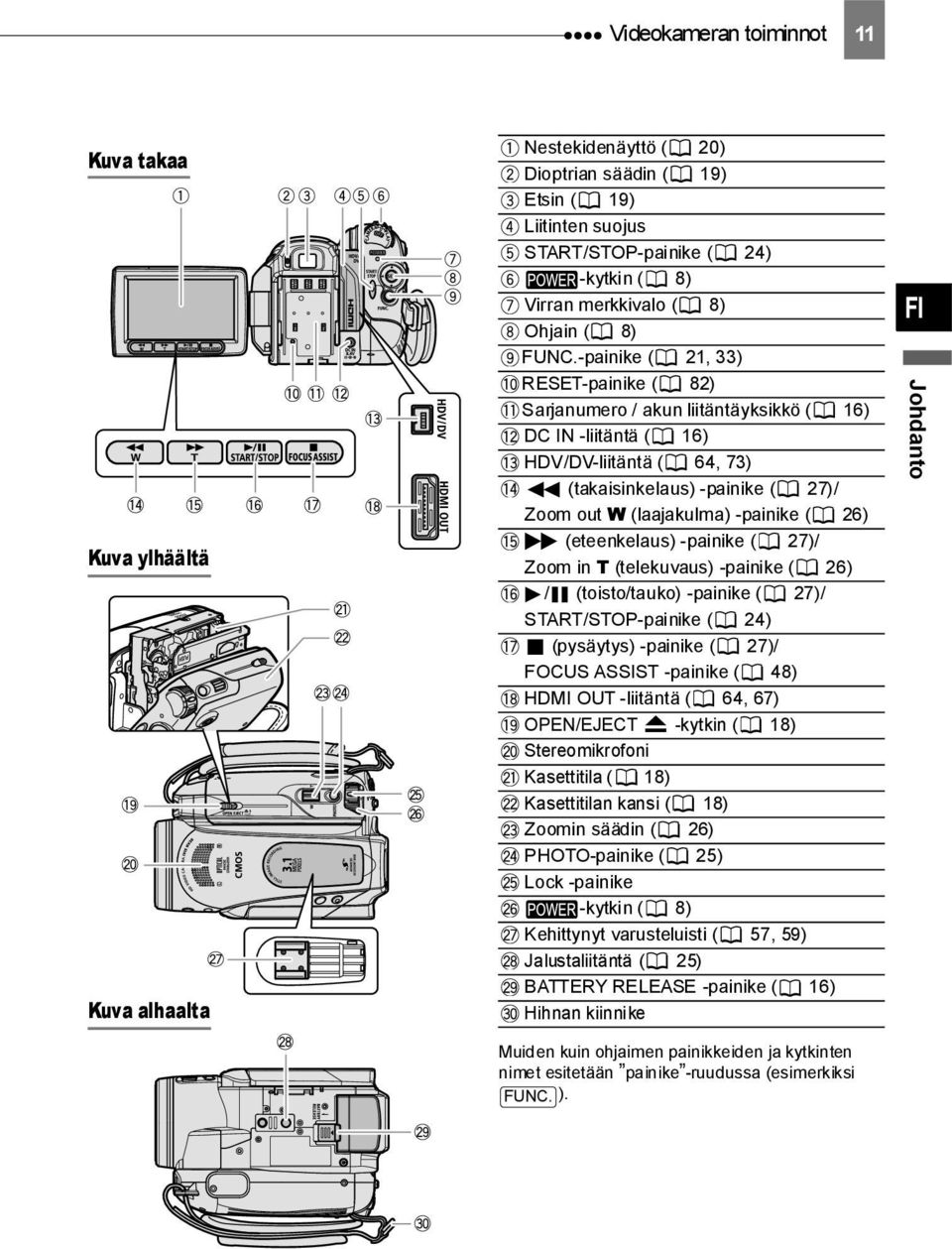

11 Videokameran toiminnot 11 Kuva takaa Kuva ylhäältä Kuva alhaalta Nestekidenäyttö ( 20) Dioptrian säädin ( 19) Etsin ( 19) Liitinten suojus START/STOP-painike ( 24) -kytkin ( 8) Virran merkkivalo ( 8) Ohjain ( 8) -painike ( 21, 33) RESET-painike ( 82) Sarjanumero / akun liitäntäyksikkö ( 16) DC IN -liitäntä ( 16) HDV/DV-liitäntä ( 64, 73) (takaisinkelaus) -painike ( 27)/ Zoom out W (laajakulma) -painike ( 26) (eteenkelaus) -painike ( 27)/ Zoom in T (telekuvaus) -painike ( 26) / (toisto/tauko) -painike ( 27)/ START/STOP-painike ( 24) (pysäytys) -painike ( 27)/ FOCUS ASSIST -painike ( 48) HDMI OUT -liitäntä ( 64, 67) OPEN/EJECT -kytkin ( 18) Stereomikrofoni Kasettitila ( 18) Kasettitilan kansi ( 18) Zoomin säädin ( 26) PHOTO-painike ( 25) Lock -painike -kytkin ( 8) Kehittynyt varusteluisti ( 57, 59) Jalustaliitäntä ( 25) BATTERY RELEASE -painike ( 16) Hihnan kiinnike FI Johdanto Muiden kuin ohjaimen painikkeiden ja kytkinten nimet esitetään painike -ruudussa (esimerkiksi ).

12 12 Videokameran toiminnot WL-D87-kauko-ohjain START/ STOP PHOTO ZOOM CARD DATE SEARCH REW PLAY FF PAUSE ZERO SET MEMORY STOP SLOW DISP. TV SCREEN WIRELESS CONTROLLER WL-D87 START/STOP-painike ( 24) CARD /+ -painikkeet ( 31) DATE SEARCH / -painikkeet ( 30) REW -painike ( 27) / -painike ( 27) PAUSE -painike ( 27) SLOW -painike ( 27) ZERO SET MEMORY -painike ( 29) DISP. (OSD-näyttö) -painike ( 55) PHOTO-painike ( 25) Zoomauspainikkeet ( 26) PLAY -painike ( 27) FF -painike ( 27) STOP -painike ( 27) +/ -painike ( 27) -painike ( 27) TV SCREEN -painike ( 41)

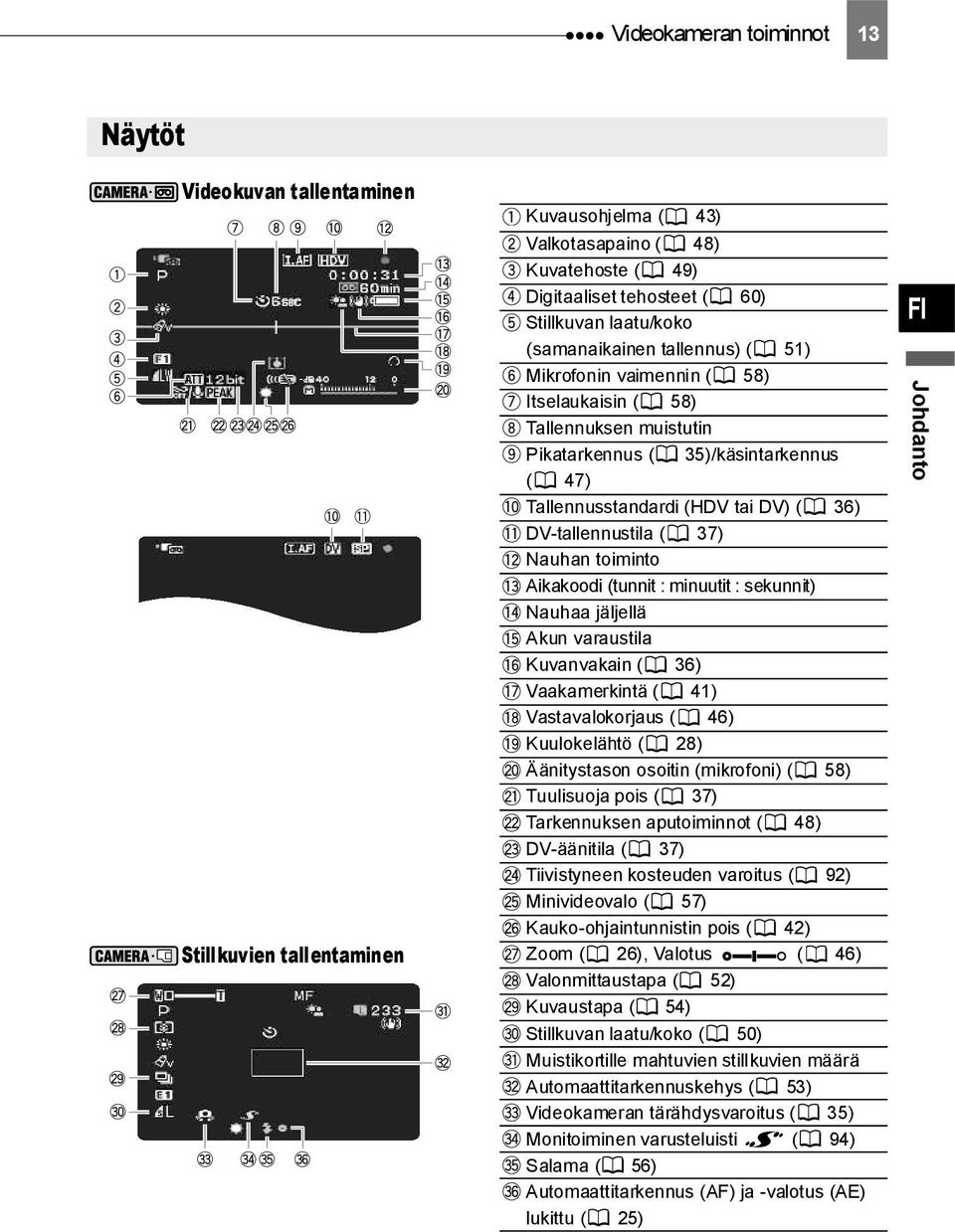

13 Videokameran toiminnot 13 Näytöt Videokuvan tallentaminen Kuvausohjelma ( 43) Valkotasapaino ( 48) Kuvatehoste ( 49) Digitaaliset tehosteet ( 60) Stillkuvan laatu/koko (samanaikainen tallennus) ( 51) Mikrofonin vaimennin ( 58) Itselaukaisin ( 58) Tallennuksen muistutin Pikatarkennus ( 35)/käsintarkennus ( 47) Tallennusstandardi (HDV tai DV) ( 36) DV-tallennustila ( 37) Nauhan toiminto Aikakoodi (tunnit : minuutit : sekunnit) Nauhaa jäljellä Akun varaustila Kuvanvakain ( 36) Vaakamerkintä ( 41) Vastavalokorjaus ( 46) Kuulokelähtö ( 28) Äänitystason osoitin (mikrofoni) ( 58) Tuulisuoja pois ( 37) Tarkennuksen aputoiminnot ( 48) DV-äänitila ( 37) Tiivistyneen kosteuden varoitus ( 92) Minivideovalo ( 57) Kauko-ohjaintunnistin pois ( 42) Stillkuvien tallentaminen Zoom ( 26), Valotus ( 46) Valonmittaustapa ( 52) Kuvaustapa ( 54) Stillkuvan laatu/koko ( 50) Muistikortille mahtuvien stillkuvien määrä Automaattitarkennuskehys ( 53) Videokameran tärähdysvaroitus ( 35) Monitoiminen varusteluisti ( 94) Salama ( 56) Automaattitarkennus (AF) ja -valotus (AE) lukittu ( 25) FI Johdanto

14 14 Videokameran toiminnot Tallennuksen muistutin Kun aloitat tallentamisen, videonauhuri laskee 1 10 sekuntia. Tämä auttaa ehkäisemään liian lyhyitä otoksia. Nauhan toiminto Tallennus, Tallennuksen taukotila, Pysäytys, Poisto, Eteenkelaus, Taaksekelaus, Toisto, Toiston tauko, Takaisintoiston tauko, x1 Toisto (normaali nopeus), x1 Takaisintoisto (normaali nopeus), x2 Toisto (kaksinkert. nopeus), x2 Takaisintoisto (kaksinkert. nopeus), Kuvallinen eteenkelaus, Kuvallinen taaksekelaus, Hidas toisto, Hidas takaisintoisto, Kuva eteenpäin, Kuva taaksepäin, / Päiväyksen haku ( 30), / Otosmuisti ( 29) Nauhaa jäljellä Ilmaisee jäljellä olevan nauhan määrän minuutteina. muuttuu tallennettaessa. Kun nauha on lopussa, näyttöön tulee END/Loppu. Jos aikaa on jäljellä alle 15 sekuntia, nauhassa jäljellä olevaa aikaa ei välttämättä näy. Ilmaisimen asianmukainen toiminta määräytyy käytettävän nauhatyypin mukaan. Joka tapauksessa voit tallentaa nauhalle videokasetin tarraan merkityn minuuttimäärän verran (esimerkiksi 85 minuuttia). Akun varaustila Kun alkaa vilkkua punaisena, vaihda käytössä olevan akun tilalle ladattu akku. Jos asetat kameraan tyhjän akun, virta voi kytkeytyä pois päältä ilman, että tulee näkyviin. Akun todellinen varaus ei välttämättä näy aina tarkasti akun ja videokameran kulloistenkin käyttöolosuhteiden vuoksi. Muistikortille mahtuvien stillkuvien määrä Tallennusoloista riippuen esitetty kortille mahtuvien stillkuvien määrä ei välttämättä pienene kuvan ottamisen jälkeen tai se saattaa pienentyä kerralla kahdella kuvalla. Korttikäytön ilmaisin näkyy käytössä olevien kuvien määrän vieressä, kun videokamera kirjoittaa muistikortille.

15 Videokameran toiminnot 15 Videokuvan toistaminen Stillkuvien katseleminen Nauhan toiminto Aikakoodi (tunnit : minuutit : sekunnit: ruudut) Nauhaa jäljellä Tietokoodi ( 55) Hakutoiminnon näyttö END SEARCH/Tallennuskohdan lopun haku ( 30)/ DATE SEARCH/Päiväyksen haku ( 30) Stillkuvien tallennuksen laatu/koko ( 52) Äänitystason osoitin ( 58) FI Johdanto Kuvan numero ( 38) Nykyinen kuva / kuvien kokonaismäärä Histogrammi ( 56) Kuvan suojausmerkki ( 62) Stillkuvan laatu/koko Tallennuksen päivämäärä ja aika Kuvausohjelma ( 43) Käsintarkennus ( 47) Valonmittaustapa ( 52) Valotuksen käsinsäätö ( 46) Kuvatehoste ( 49) Kuvan koko ( 50) Tiedoston koko Himmenninaukon arvo ( 44) Valotusaika ( 44) Valkotasapaino ( 48) Salama ( 56)

16 16 Alkutoimet Va lm istelut Alkutoimet Alkutoimet Akun lataaminen Videokameran virtalähteenä voidaan käyttää akkua tai suoraan verkkolaitetta. Lataa akku ennen käyttöä. Irrota akun liitinten suojus ennen akun asettamista paikalleen. 3 Kytke virtajohto verkkolaitteeseen. 4 Liitä virtajohto pistorasiaan. 5 Kytke verkkolaite videokameran DC IN -liitäntään. CHARGE-latausilmaisin alkaa vilkkua. Ilmaisin jää palamaan tasaisesti, kun akku on ladattu. Voit käyttää verkkolaitetta myös ilman akkua. Kun verkkolaite kytketään videokameraan, kameraan mahdollisesti liitetyn akun virtaa ei käytetä. KUN AKKU ON TÄYNNÄ 1 Irrota verkkolaite videokamerasta. 2 Irrota virtajohto pistorasiasta ja verkkolaitteesta. AKUN IRROTTAMINEN Liu'uta BATTERY RELEASE -kytkintä nuolen suuntaan ja pidä sitä pohjassa. Liu'uta akkua alaspäin ja vedä se ulos. BATT. RELEASE - kytkin 1 Katkaise videokamerasta virta. 2 Asenna akku kameraan. Paina akku kevyesti akun liitäntäyksikköön ja liu'uta sitä ylöspäin, kunnes se napsahtaa paikalleen. TÄRKEÄÄ Verkkolaitteesta voi kuulua hurinaa käytön aikana. Tämä on täysin normaalia. Suosittelemme akun lataamista 10 C 30 C:n lämpötilassa. Lataus käynnistyy vain 0 C 40 C:n lämpötilassa. Älä kytke kameran DC IN -liitäntään tai verkkolaitteeseen sähkölaitteita, joiden käyttöä ei ole erikseen suositeltu tämän videokameran yhteydessä. Jotta välttäisit laitteiden rikkoutumisen ja liiallisen kuumentumisen, älä liitä mukana toimitettua verkkolaitetta jännitemuuntimiin tai erikoisvirtalähteisiin, joita on käytössä mm. lentokoneissa ja laivoissa, DC-AC-muuntimiin jne. CHARGEilmaisin

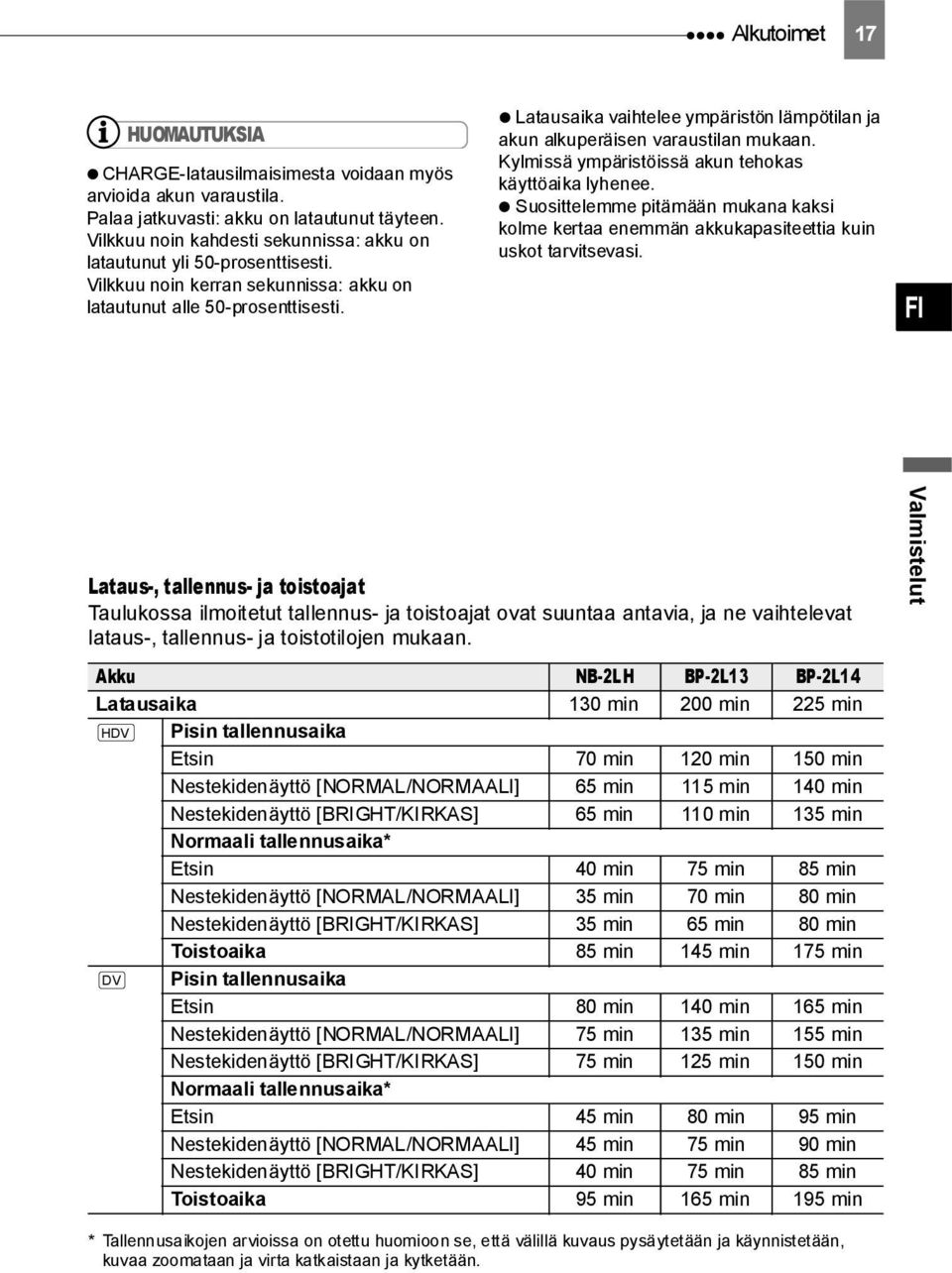

17 Alkutoimet 17 HUOMAUTUKSIA CHARGE-latausilmaisimesta voidaan myös arvioida akun varaustila. Palaa jatkuvasti: akku on latautunut täyteen. Vilkkuu noin kahdesti sekunnissa: akku on latautunut yli 50-prosenttisesti. Vilkkuu noin kerran sekunnissa: akku on latautunut alle 50-prosenttisesti. Latausaika vaihtelee ympäristön lämpötilan ja akun alkuperäisen varaustilan mukaan. Kylmissä ympäristöissä akun tehokas käyttöaika lyhenee. Suosittelemme pitämään mukana kaksi kolme kertaa enemmän akkukapasiteettia kuin uskot tarvitsevasi. FI Lataus-, tallennus- ja toistoajat Taulukossa ilmoitetut tallennus- ja toistoajat ovat suuntaa antavia, ja ne vaihtelevat lataus-, tallennus- ja toistotilojen mukaan. Akku NB-2LH BP-2L13 BP-2L14 Latausaika 130 min 200 min 225 min HDV Pisin tallennusaika Etsin 70 min 120 min 150 min Nestekidenäyttö [NORMAL/NORMAALI] 65 min 115 min 140 min Nestekidenäyttö [BRIGHT/KIRKAS] 65 min 110 min 135 min Normaali tallennusaika* Etsin 40 min 75 min 85 min Nestekidenäyttö [NORMAL/NORMAALI] 35 min 70 min 80 min Nestekidenäyttö [BRIGHT/KIRKAS] 35 min 65 min 80 min Toistoaika 85 min 145 min 175 min DV Pisin tallennusaika Etsin 80 min 140 min 165 min Nestekidenäyttö [NORMAL/NORMAALI] 75 min 135 min 155 min Nestekidenäyttö [BRIGHT/KIRKAS] 75 min 125 min 150 min Normaali tallennusaika* Etsin 45 min 80 min 95 min Nestekidenäyttö [NORMAL/NORMAALI] 45 min 75 min 90 min Nestekidenäyttö [BRIGHT/KIRKAS] 40 min 75 min 85 min Toistoaika 95 min 165 min 195 min Valmistelut * Tallennusaikojen arvioissa on otettu huomioon se, että välillä kuvaus pysäytetään ja käynnistetään, kuvaa zoomataan ja virta katkaistaan ja kytketään.

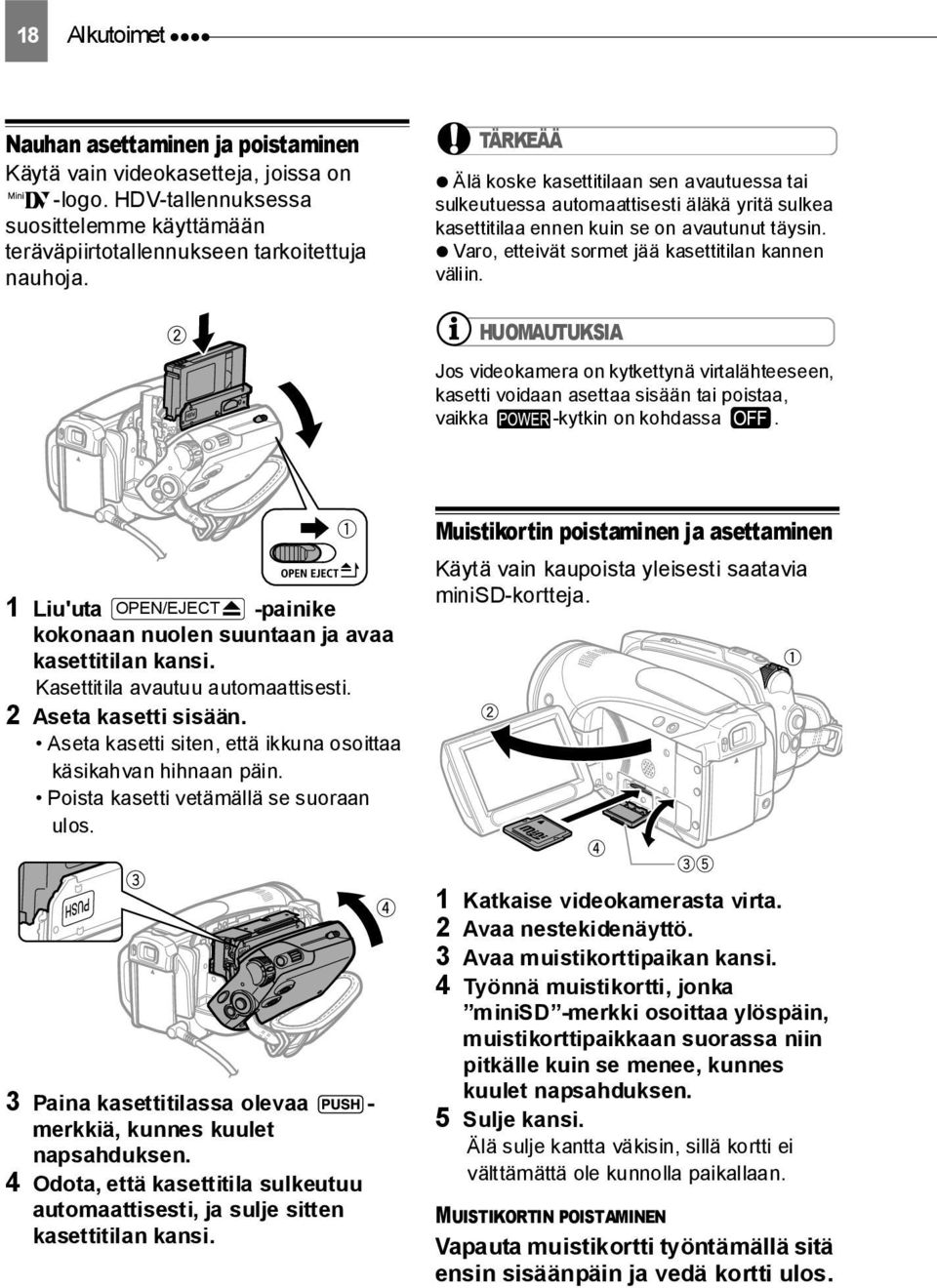

18 18 Alkutoimet Nauhan asettaminen ja poistaminen Käytä vain videokasetteja, joissa on -logo. HDV-tallennuksessa suosittelemme käyttämään teräväpiirtotallennukseen tarkoitettuja nauhoja. TÄRKEÄÄ Älä koske kasettitilaan sen avautuessa tai sulkeutuessa automaattisesti äläkä yritä sulkea kasettitilaa ennen kuin se on avautunut täysin. Varo, etteivät sormet jää kasettitilan kannen väliin. HUOMAUTUKSIA Jos videokamera on kytkettynä virtalähteeseen, kasetti voidaan asettaa sisään tai poistaa, vaikka -kytkin on kohdassa. 1 Liu'uta OPEN/EJECT -painike kokonaan nuolen suuntaan ja avaa kasettitilan kansi. Kasettitila avautuu automaattisesti. 2 Aseta kasetti sisään. Aseta kasetti siten, että ikkuna osoittaa käsikahvan hihnaan päin. Poista kasetti vetämällä se suoraan ulos. Muistikortin poistaminen ja asettaminen Käytä vain kaupoista yleisesti saatavia minisd-kortteja. 3 Paina kasettitilassa olevaa - merkkiä, kunnes kuulet napsahduksen. 4 Odota, että kasettitila sulkeutuu automaattisesti, ja sulje sitten kasettitilan kansi. 1 Katkaise videokamerasta virta. 2 Avaa nestekidenäyttö. 3 Avaa muistikorttipaikan kansi. 4 Työnnä muistikortti, jonka minisd -merkki osoittaa ylöspäin, muistikorttipaikkaan suorassa niin pitkälle kuin se menee, kunnes kuulet napsahduksen. 5 Sulje kansi. Älä sulje kantta väkisin, sillä kortti ei välttämättä ole kunnolla paikallaan. MUISTIKORTIN POISTAMINEN Vapauta muistikortti työntämällä sitä ensin sisäänpäin ja vedä kortti ulos.

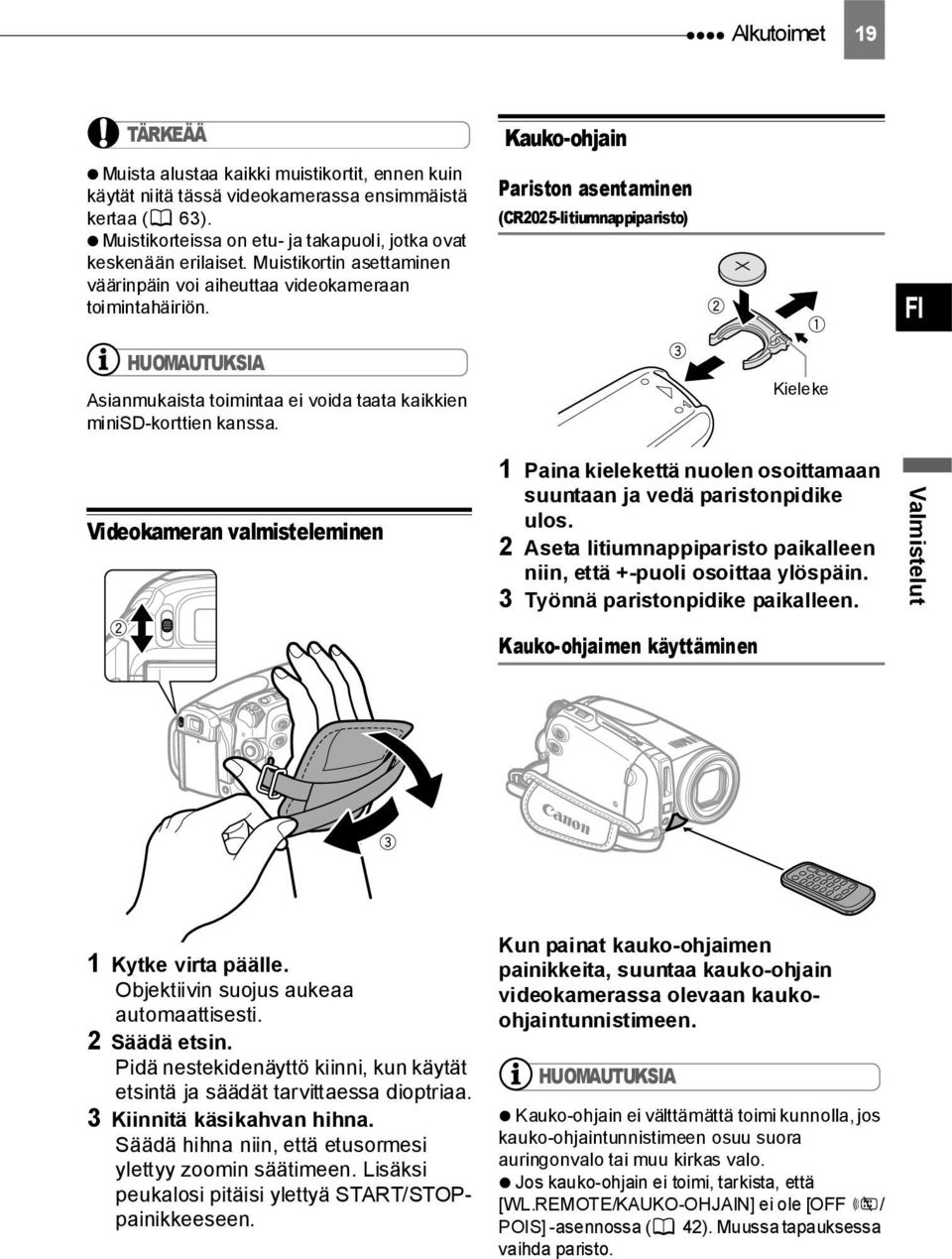

19 Alkutoimet 19 TÄRKEÄÄ Muista alustaa kaikki muistikortit, ennen kuin käytät niitä tässä videokamerassa ensimmäistä kertaa ( 63). Muistikorteissa on etu- ja takapuoli, jotka ovat keskenään erilaiset. Muistikortin asettaminen väärinpäin voi aiheuttaa videokameraan toimintahäiriön. Kauko-ohjain Pariston asentaminen (CR2025-litiumnappiparisto) FI HUOMAUTUKSIA Asianmukaista toimintaa ei voida taata kaikkien minisd-korttien kanssa. Kieleke Videokameran valmisteleminen 1 Paina kielekettä nuolen osoittamaan suuntaan ja vedä paristonpidike ulos. 2 Aseta litiumnappiparisto paikalleen niin, että +-puoli osoittaa ylöspäin. 3 Työnnä paristonpidike paikalleen. Valmistelut Kauko-ohjaimen käyttäminen 1 Kytke virta päälle. Objektiivin suojus aukeaa automaattisesti. 2 Säädä etsin. Pidä nestekidenäyttö kiinni, kun käytät etsintä ja säädät tarvittaessa dioptriaa. 3 Kiinnitä käsikahvan hihna. Säädä hihna niin, että etusormesi ylettyy zoomin säätimeen. Lisäksi peukalosi pitäisi ylettyä START/STOPpainikkeeseen. Kun painat kauko-ohjaimen painikkeita, suuntaa kauko-ohjain videokamerassa olevaan kaukoohjaintunnistimeen. HUOMAUTUKSIA Kauko-ohjain ei välttämättä toimi kunnolla, jos kauko-ohjaintunnistimeen osuu suora auringonvalo tai muu kirkas valo. Jos kauko-ohjain ei toimi, tarkista, että [WL.REMOTE/KAUKO-OHJAIN] ei ole [OFF / POIS] -asennossa ( 42). Muussa tapauksessa vaihda paristo.

20 20 Alkutoimet Nestekidenäytön säätäminen Nestekidenäytön kääntäminen Avaa nestekidenäyttö 90 asteen kulmaan. Näyttöä voidaan kääntää 90 astetta alaspäin. Nestekidenäytön taustavalo Voit asettaa nestekidenäytön kirkkaudeksi normaalin tai kirkkaan Näyttöä voidaan kääntää 180 astetta objektiivia kohti (näin kohde näkee nestekidenäytön, samalla kun käytät etsintä). Näyttöä kannattaa kääntää 180 astetta myös silloin, jos haluat päästä kuvaan käyttäessäsi itselaukaisinta. Pidä DISP. painettuna yli 2 sekuntia. Toistamalla toimintoa voit vuorotella normaalia ja kirkasta asetusta. HUOMAUTUKSIA Asetus ei vaikuta tallennuksen tai etsimen ruudun kirkkauteen. Kirkkaan asetuksen käyttäminen lyhentää akun tehollista käyttöaikaa. Voit säätää nestekidenäytön kirkkautta myös valikosta ( 41). Kuvauksen kohteena olevat henkilöt voivat tarkastella nestekidenäyttöä.

21 Valikkojen käyttäminen 21 Valikkojen käyttäminen Valikkojen käyttäminen Monet videokameran toiminnot voidaan säätää valikoista, jotka avautuvat / Toiminto-valikko painiketta ( ) painamalla. Saat lisätietoja käytössä olevista valikkokohdista ja asetuksista kohdasta Valikkovaihtoehtojen luettelot ( 33). lisätoimintojen ohjeita (kuten -kuvaketta, pieniä nuolia jne.). Vaihtoehdon valitseminen asetusvalikoista FI Vaihtoehdon valitseminen / Toiminto -valikosta Valmistelut 1 Paina. 2 Valitse ( ) muutettava toiminto vasemmanpuoleisesta sarakkeesta. 3 Valitse ( ) haluamasi asetus käytettävissä olevien vaihtoehtojen luettelosta alapalkista. Valittu vaihtoehto näkyy vaaleansinisellä korostettuna. Valikkokohdat, joita ei voida käyttää, näkyvät harmaina. 4 Tallenna asetukset ja sulje valikko painamalla. Voit sulkea valikon milloin tahansa painamalla. Joillakin asetuksilla on painettava ( )-painiketta ja tehtävä lisävalintoja. Noudata näyttöön tulevia 1 Paina. 2 Valitse ( ) -kuvake ja avaa asetusvalikot painamalla ( ). Voit avata asetusvalikoiden näytön suoraan pitämällä -painiketta painettuna yli 1 sekuntia. 3 Valitse ( ) haluamasi valikko vasemmanpuoleisesta sarakkeesta ja paina ( ). Valitsemasi valikon otsikko näkyy näytön yläreunassa. Sen alla on luettelo asetuksista. 4 Valitse ( ) muutettava asetus ja paina ( ). Oranssi kehys ilmaisee valittuna olevan valikkokohdan. Valikkokohdat, joita ei voida käyttää, näkyvät harmaina. Voit palata valikon valintanäyttöön valitsemalla ( ) [ RETURN/ PALUU] ja painamalla ( ). 5 Valitse ( ) haluamasi vaihtoehto ja tallenna asetus painamalla ( ). 6 Paina. Voit sulkea valikon milloin tahansa painamalla.

22 22 Ensimmäiset käyttöasetukset Ensimmäiset käyttöasetukset Ensimmä ise t käyttö asetukse t Tulostukseen liittyvät näytöt ja viittaavat videokameran painikkeiden nimiin, jotka pysyvät samoina, olipa valittu kieli mikä tahansa. Kielen vaihtaminen Vaihtoehdot Aikavyöhykkeen muuttaminen Oletusarvo DATE/TIME SETUP-Päivä-/aikaasetus T.ZONE/DST PARIS -Aikavyöhyke/ Kesäaika Pariisi DISPLAY SETUP/ Oletusarvo -Näytönasetukset/ ( 21) ( 21) LANGUAGE ENGLISH /Kieli englanti 1 Paina. 2 Valitse ( ) -kuvake ja avaa asetusvalikot painamalla ( ). 3 Valitse ( ) [DISPLAY SETUP/ - NÄYTÖN ASETUKSET/] ja paina ( ). 4 Valitse ( ) [LANGUAGE/KIELI] ja paina ( ). 5 Valitse (, ) haluamasi vaihtoehto ja paina ( ). 6 Sulje valikko painamalla. HUOMAUTUKSIA Jos olet vaihtanut kielen vahingossa, vaihda asetusta valikkokohdan vieressä olevaa - merkkiä seuraamalla. 1 Paina. 2 Valitse ( ) -kuvake ja avaa asetusvalikot painamalla ( ). 3 Valitse ( ) [DATE/TIME SETUP- PÄIVÄ-/AIKA-ASETUKSET] ja paina ( ). 4 Valitse ( ) [T.ZONE/DST- A.VYÖHYKE/KESÄAIKA] ja paina ( ). Aikavyöhykeasetus tulee näkyviin. Oletusasetuksena on Pariisi. 5 Valitse ( ) oma aikavyöhykkeesi ja paina ( ). Aseta kesäaika valitsemalla aikavyöhyke, jonka vieressä on merkki. 6 Sulje valikko painamalla. Aikavyöhykkeet Kun olet kerran asettanut aikavyöhykkeen, päiväyksen ja kellonajan, sinun ei tarvitse asettaa aikaa uudelleen aikavyöhykkeeltä toiselle matkustaessasi. Valitse aikavyöhyke kohdemaan mukaan, niin videokamera säätää kellon automaattisesti.

23 Ensimmäiset käyttöasetukset 23 Päiväyksen ja ajan asettaminen DATE/TIME SETUP-Päivä-/aikaasetus DATE/TIME 1.JAN :00 AM- Päivä-/aika-asetus 1. TAM klo FI ( 21) 1 Paina. 2 Valitse ( ) -kuvake ja avaa asetusvalikot painamalla ( ). 3 Valitse ( ) [DATE/TIME SETUP- PÄIVÄ-/AIKA-ASETUKSET] ja paina ( ). 4 Valitse ( ) [DATE/TIME-PÄIVÄYS/ AIKA] ja paina ( ). Vilkkuvat nuolet ylös-/alaspäin osoittavat päiväyksen ensimmäistä kenttää. 5 Muuta ( ) kutakin päiväyksen ja ajan kenttää ohjaimella ja siirry ( ) seuraavaan kenttään. 6 Käynnistä kello painamalla ( ). 7 Sulje valikko painamalla. Valmistelut TÄRKEÄÄ Jos videokamera on käyttämättä noin kolme kuukautta, yhdysrakenteinen litiumakku voi tyhjentyä ja päiväys- ja aika-asetus hävitä. Lataa siinä tapauksessa litiumakku ( 91) ja aseta päiväys ja aika uudelleen. Voit halutessasi muuttaa päiväysmuotoa ( 42).

24 24 Tallentaminen Perusto iminnot Tallentaminen Tallenta minen VIIMEISEN TALLENNETUN OTOKSEN TARKASTELEMINEN Videokuvan tallentaminen Ennen tallentamisen aloittamista Tee koetallennus ennen varsinaisen tallentamisen aloittamista varmistaaksesi, että videokamera toimii oikein. Puhdista kuvapäät tarvittaessa ( 92). ( 8) 1 Pidä lukituspainiketta painettuna ja aseta -kytkin asentoon CAMERA. 2 Siirrä / -kytkin asentoon (nauha). Voit tarvittaessa muuttaa tallennusstandardia (HDV tai DV) ( 36). 3 Aloita tallennus painamalla START/STOP. Keskeytä tallennus painamalla START/STOP uudelleen. 1 Aseta tilakytkin asentoon. 2 Jollei ohjaimen opas tule näyttöön, paina ( ). 3 Paina ohjainta ( ) suuntaan. Jollei tule näyttöön ohjaimen oppaassa, paina ohjainta toistuvasti ( ) suuntaan [NEXT/SEURAAVA], kunnes yläpuolella näkyvässä kuvassa esitetty ohjaimen opas näkyy. Videokamera toistaa muutaman sekunnin viimeistä tallennettua otosta ja palaa tallennuksen taukotilaan. Jos valittuna oleva tallennusstandardi on eri kuin viimeisessä tallennuksessa, kuva ei välttämättä toistu oikein. KUN OLET LOPETTANUT TALLENNUKSEN 1 Sulje nestekidenäyttö. 2 Katkaise videokamerasta virta. 3 Poista nauha. 4 Irrota virtalähde ja poista akku. HUOMAUTUKSIA Uudella tallennuksella korvattuja edellisiä tallennuksia ei voida palauttaa. Hae viimeisen tallennuksen loppukohta ennen tallennuksen aloittamista ( 30). Nauhan ja kuvapäiden suojaamiseksi videokamera siirtyy pysäytystilaan ( ), jos se on tallennuksen taukotilassa ( ) 4 minuuttia 30 sekuntia. Voit jatkaa tallennusta painamalla START/STOP.

25 Tallentaminen 25 Kun kuvataan erittäin äänekkäitä tilanteita (kuten ilotulitusta tai konsertteja), ääni saattaa vääristyä tai tallentua väärällä äänitasolla. Tämä on täysin normaalia. Virransäästötila: Jos videokamera on akkukäytössä käyttämättömänä yli viiden minuutin ajan, se sammuu virran säästämiseksi ( 42). Voit käynnistää videokameran uudelleen kytkemällä virran pois ja takaisin päälle. Nestekidenäytön ja etsimen näyttö: Näyttöjen valmistuksessa käytetään suurtarkkuustekniikkaa. Yli 99,99 % kuvapisteistä toimii määritysten mukaisesti. Alle 0,01 % kuvapisteistä voi syttyä ajoittain väärin tai näkyä mustina, punaisina, sinisinä tai vihreinä pisteinä. Tällä ei ole vaikutusta tallentuvaan kuvaan, eikä ilmiötä voida pitää toimintavirheenä. Kun käytät jalustaa: Älä jätä etsintä alttiiksi suoralle auringonvalolle, sillä se voi sulaa (okulaarilinssi keskittää valonsäteet). Älä käytä yli 5,5 mm pitkiä jalustan kiinnitysruuveja, sillä ne voivat vahingoittaa videokameraa. Kun tallennat videokuvaa, yritä pitää kuva rauhallisena ja vakaana. Videokameran voimakas liikuttelu, nopean zoomauksen käyttäminen ja kameran siirtäminen voivat tehdä otoksista levottomia. Ääritapauksissa tällaisten otosten katselu voi aiheuttaa näköaistista johtuvaa matkapahoinvointia. Jos tällaisia reaktioita ilmenee, keskeytä toisto välittömästi ja lepää tarpeeksi pitkään. Stillkuvien tallentaminen Muista alustaa kortti, ennen kuin käytät sitä ensimmäistä kertaa ( 63). ( 8) 1 Pidä lukituspainiketta painettuna ja aseta -kytkin asentoon CAMERA. 2 Siirrä / -kytkin asentoon (muistikortti). 3 Paina PHOTO puoliväliin. Kun tarkennus on säätynyt automaattisesti, muuttuu taas vihreäksi ja näkyviin tulee yksi tai useampi automaattitarkennuskehys. Kun painat kauko-ohjaimen PHOTO - painiketta, stillkuva tallennetaan välittömästi. 4 Paina PHOTO pohjaan. Korttikäytön ilmaisin vilkkuu kuvaa tallennettaessa. FI Perustoiminnot

26 26 Tallentaminen TÄRKEÄÄ Vältä seuraavia toimenpiteitä, kun korttikäytön näyttö ( ) tulee näkyviin ja kun korttikäytön ilmaisin palaa tai vilkkuu. Muussa tapauksessa tiedot voivat hävitä lopullisesti. - Älä avaa muistikorttipaikan kantta äläkä poista muistikorttia. - Älä irrota virtalähdettä tai katkaise videokamerasta virtaa. - Älä vaihda / -kytkimen asentoa tai toimintatilaa. HUOMAUTUKSIA Jos kohde ei sovellu automaattitarkennukseen, muuttuu keltaiseksi. Säädä tarkennus käsin ( 47). Jos kohde on liian kirkas, OVEREXP/ YLIVALOTUS. alkaa vilkkua. Käytä tällöin lisävarusteena saatavaa ND-suodatinta FS-43U II. Zoomaus TARKISTETTAVAT SEIKAT : 10x optisen zoomin lisäksi käytössä on 200x digitaalinen zoom ( 35). ( 8) 10x optinen zoom Zoomaa kauemmaksi siirtämällä zoomin säädintä kohti W:tä (laajakulma). Zoomaa lähemmäksi siirtämällä zoomin säädintä kohti T:tä (telekuvaus). Voit muuttaa myös zoomin nopeutta ( 35). Voit valita jonkin kolmesta kiinteästä zoomausnopeudesta tai säätää nopeuden zoomin säätimellä, jolloin voit zoomata hitaasti painamalla säädintä kevyesti ja nopeasti painamalla säädintä kovempaa. HUOMAUTUKSIA Voit käyttää myös kauko-ohjaimen tai nestekidenäytön T- ja W-painikkeita. Näiden painikkeiden zoomausnopeus on sama kuin videokameran (kun on valittu jokin vakiozoomausnopeuksista) tai kiinteä [ SPEED 3/NOPEUS 3] (kun on valittu asento [ VARIABLE/SÄÄDETTÄVÄ]). Kun asetuksena on [ VARIABLE/ SÄÄDETTÄVÄ], zoomausnopeus on suurempi tallennuksen taukotilassa. Pysy vähintään 1 m:n etäisyydellä kohteesta. Laajakulmaa käyttäessäsi voit tarkentaa kohteeseen jopa 1 cm:n etäisyydelle. Zoomaaminen kauemmaksi Zoomaaminen lähemmäksi

27 Toisto 27 Toisto Toisto Videokuvan toistaminen Toista nauha nestekidenäytössä tai sulje nestekidenäyttö ja käytä etsintä. ( 8) 1 Pidä lukituspainiketta painettuna ja aseta -kytkin asentoon PLAY. 2 Siirrä / -kytkin asentoon (nauha). 3 Etsi kohta, josta haluat aloittaa toiston. Kelaa nauhaa taaksepäin painamalla tai eteenpäin painamalla. 4 Aloita toisto painamalla /. TOISTON AIKANA 5 Keskeytä toisto painamalla uudelleen /. 6 Pysäytä toisto painamalla. FI HUOMAUTUKSIA Voit näyttää tallennuspäiväyksen ja -ajan sekä muut tallennuksen aikaiset videokameratiedot ( 55). Joidenkin erikoistoistotilojen aikana toistettavassa videokuvassa saattaa ilmetä häiriöitä (palikoitumista, raitoja jne.). Saatat toiston aikana huomata häiriöitä videokuvassa, kun tallennusstandardi muuttuu (HDV/DV). Perustoiminnot Erikoistoistotilat Useimpiin erikoistoistotiloihin siirtymiseen tarvitaan kauko-ohjaimen painikkeita ( 12). Erikoistoistotilojen aikana ääntä ei toisteta. Erikoistoistotila Alkuperäinen tila Paina Paina kaukoohjaimesta: videokamerasta: Nopea toisto Normaali toisto Pidä painettuna: Pidä painettuna: tai REW tai FF Takaisintoisto Normaali toisto 1 kuva taakse-/eteenpäin Toiston taukotila tai Ruutu kerrallaan toisto Toiston taukotila Pidä painettuna: tai Hidas toisto Normaali toisto tai takaisintoisto SLOW Toisto kaksinkertaisella Normaali toisto tai nopeudella takaisintoisto Paluu normaaliin toistoon Erikoistoistotila / PLAY

28 28 Toisto HDV-tallenteiden toiston aikana: Seuraavat erikoistoistotilat eivät ole käytettävissä, vaikka niiden kuvakkeet ovat näytössä. - Hidas takaisintoisto - Kuva taaksepäin - Toisto kaksinkertaisella nopeudella (eteen- tai taaksepäin) Nauhan ja kuvapäiden suojaamiseksi videokamera siirtyy pysäytystilaan ( ), jos se on toiston taukotilassa ( ) 4 minuuttia 30 sekuntia. Voit jatkaa toistoa painamalla /. Äänenvoimakkuuden säätäminen: Kaiutin ja kuulokkeet Videokamera toistaa äänen yhdysrakenteisen kaiuttimen kautta. Jos toistat etsimestä, voit kuunnella ääntä kytkemällä videokameraan kuulokkeet. Voit tarkistaa kuulokkeilla äänitystason myös tallennuksen aikana. Kaiuttimen äänenvoimakkuuden säätö ( 8) 1 Jollei ohjaimen opas tule näyttöön, paina ( ). 2 Säädä äänenvoimakkuutta työntämällä ohjainta ( ) suuntaan + tai -. Jos haluat säätää äänen kokonaan pois, paina ( ), kunnes äänikuvakkeeksi muuttuu. Voit piilottaa ohjaimen oppaan toiston aikana painamalla uudelleen ( ). Kuulokkeiden käyttö Kuulokkeet liitetään AV/ -liitäntään, jota käytetään siis sekä kuulokkeiden että audio- ja videolähdön liitäntänä. Ennen kuin liität kuulokkeet, vaihda liitännän tila AV-lähdöstä (kuuloke) -lähdoksi seuraavasti ja varmista, että näytössä näkyy -kuvake. PLAY/OUT SETUP2-Toisto-/ Ulostuloasetus 2 AV/PHONES kuulokkeet AV AV -Av/ Oletusarvo 1 Paina. 2 Valitse ( ) -kuvake ja avaa asetusvalikot painamalla ( ). 3 Valitse ( ) [ PLAY/OUT SETUP2-TOISTO-/ ULOSTULOASETUS 2]* ja paina ( ). 4 Valitse ( ) [AV/PHONES-AV/ KUULOKKEET] ja paina ( ). 5 Valitse ( ) [ PHONES/ KUULOKKEET] ja paina ( ). ( 8)

29 Toisto 29 6 Paina. tulee esiin. Huomaa, että jos ohjaimen opas näkyy ruudulla, se peittää taakseen -kuvakkeen. Piilota ohjaimen opas painamalla ( ). * Valitse -tilassa [ PLAY/ OUT SETUP-TOISTO-/ LÄHTÖASETUS]. KUULOKKEIDEN ÄÄNENVOIMAKKUUDEN SÄÄTÖ -tilassa voit säätää kuulokkeiden äänenvoimakkuutta [PHONES VOL./KUULOKKEIDEN VOIMAKKUUS] -asetuksella ( 39). -tilassa voit käyttää ohjainta ja ohjaimen opasta samalla tavoin kuin kaiuttimen äänenvoimakkuudenkin säätämisen yhteydessä. TÄRKEÄÄ Älä liitä kuulokkeita AV/ -liitäntään, ellei näytössä ole -kuvaketta. Jos kytket kuulokkeet liitännän ollessa AV-lähdön asennossa, kuulet vain kohinaa. Säädä kuulokkeiden äänenvoimakkuus turvallisen hiljaiselle tasolle. Yhdysrakenteinen kaiutin kytkeytyy pois päältä, kun suljet nestekidenäytön, kun kytket stereovideokaapelin AV/ -liitäntään tai kun AV/ -liitännän asetukseksi valitaan [ PHONES/KUULOKKEET]. HUOMAUTUKSIA Käytä alan liikkeistä saatavia kuulokkeita, joissa on 3,5 mm:n minijakki ja enintään 3 m:n johto. Kun katkaiset videokameran virran [AV/PHONES-AV-/KUULOKE]-asetus palautuu -tilassa [ AV]-tilaan. Kuulokkeiden äänenvoimakkuutta ei voi säätää tallennuksen aikana. Palaaminen merkittyyn kohtaan Jos haluat palata myöhemmin tiettyyn kohtaan, merkitse kyseinen kohta otosmuistitoiminnolla. Nauha pysähtyy merkittyyn kohtaan, kun kelaat sitä eteentai taaksepäin. 1 Paina tallennuksen tai toiston aikana kauko-ohjaimesta ZERO SET MEMORY kohdassa, johon haluat palata myöhemmin. Aikakoodiksi muuttuu 0:00:00. Peruuta muisti painamalla ZERO SET MEMORY uudelleen. 2 Jos merkitsit kohdat otosmuistilla tallennuksen aikana, aseta videokamera -tilaan. Jos merkitsit kohdat otosmuistilla toiston aikana, paina. 3 Etsi otosmuistimerkki painamalla. Jos nauhalaskuri näyttää negatiivista lukua, paina. tulee näyttöön, ja videokamera kelaa nauhaa eteen- tai taaksepäin. Nauha pysähtyy otosmuistimerkin kohdalla tai sen lähellä, katoaa ja oikea aikakoodi näkyy uudestaan. HUOMAUTUKSIA ( 8) Jos tallennusten välillä on tyhjiä kohtia tai samalla nauhalla on eri standardeilla (HDV/DV) tallennettuja kohtia, otosmuisti ei välttämättä toimi oikein. FI Perustoiminnot

30 30 Toisto Viimeisen otoksen loppukohdan etsiminen Kun olet toistanut nauhaa, etsi viimeisen otoksen loppukohta tällä toiminnolla, jotta voit jatkaa tallennusta siitä kohdasta. TARKISTETTAVAT SEIKAT Pysäytä toisto ennen tämän toiminnon käyttämistä. ( 21) 1 Paina. 2 Valitse ( ) [ END SEARCH/ TALL.KOHDAN LOPUN HAKU] ja paina ( ). 3 Valitse ( ) [EXECUTE/SUORITA] ja paina ( ). Näyttöön tulee END SEARCH/ Tall.kohdan lopun haku. Videokamera kelaa nauhaa eteen- tai taaksepäin, toistaa muutaman sekunnin otoksen lopusta ja pysäyttää sitten nauhan. Voit peruuttaa haun painamalla. Otosten etsiminen tallennuspäiväyksen avulla Päiväyksen hakutoiminnolla voit etsiä päiväyksen/aikavyöhykkeen vaihtumiskohdan. Paina kauko-ohjaimesta tai. Paina uudestaan, jos haluat hakea muita päiväyksen muutoksia (enintään 10 kertaa). Voit peruuttaa haun painamalla STOP. HUOMAUTUKSIA Alle yhden minuutin mittaisia otoksia päiväystä/aikavyöhykettä kohti ei voida hakea tällä toiminnolla. Päiväyshaku ei välttämättä toimi, jos päiväys, aika tai tietokoodi ei näy oikein. Jos samalle nauhalle on tallennettu kohtia eri standardeilla (HDV/DV), päiväyshaku ei välttämättä toimi oikein. HUOMAUTUKSIA Loppukohdan hakua ei voi käyttää, jos olet poistanut kasetin. Jos tallennusten välillä on tyhjiä kohtia tai samalla nauhalla on eri standardeilla (HDV/DV) tallennettuja kohtia, loppukohdan haku ei välttämättä toimi oikein.

31 Toisto 31 Stillkuvien katseleminen ( 8) TÄRKEÄÄ Vältä seuraavia toimenpiteitä, kun korttikäytön näyttö tulee näkyviin ja kun korttikäytön ilmaisin palaa tai vilkkuu. Muussa tapauksessa tiedot voivat hävitä lopullisesti. - Älä avaa muistikorttipaikan kantta äläkä poista muistikorttia. - Älä irrota virtalähdettä tai katkaise videokamerasta virtaa. - Älä vaihda / -kytkimen asentoa tai toimintatilaa. Seuraavat eivät näy välttämättä oikein: - Muulla laitteella kuin tällä videokameralla tallennetut kuvat. - Tietokoneessa muokatut tai siitä siirretyt kuvat. - Kuvat, joiden nimiä on muutettu. FI 1 Pidä lukituspainiketta painettuna ja aseta -kytkin asentoon PLAY. 2 Siirrä / -kytkin asentoon (muistikortti). Pikaselaus Voit hypätä eteenpäin tiettyyn kuvaan tarvitsematta selata kaikkia kuvia yksitellen. STILLKUVIEN PIKASELAUS Perustoiminnot 3 Valitse ( ) stillkuva. Voit siirtyä stillkuvasta toiseen ohjaimella, vaikka yllä näkyvä ohjaimen opas ei olisikaan näytössä. Paina ohjainta ( ) tai ( ) ja pidä sitä painettuna. Vapauta ohjain, kun juokseva numero tulee näytettävän kuvan kohdalle.

32 32 Toisto PIKASELAA 10 TAI 100 STILLKUVAA 1 Jollei ohjaimen opas tule näyttöön, paina ( ). 2 Paina ohjainta ( ) suuntaan. palauttamalla zoomin säätimen kohti T:tä. 3 Siirrä zoomin säädintä kohti T:tä. Kuvahakemisto suljetaan, ja valittu kuva tulee näkyviin. 3 Valitse ( ) [ JUMP 10 IMAGES/ OHITA 10 KUVAA] tai [ JUMP 100 IMAGES/OHITA 100 KUVAA]. 4 Hyppää ( ) valittu kuvamäärä. Sulje pikaselausnäyttö painamalla ( ) ja näytä kuva. Voit piilottaa ohjaimen oppaan toiston aikana painamalla uudelleen ( ). Toistettavan kuvan suurentaminen Videokuva ja stillkuvat voidaan toiston aikana suurentaa jopa viisinkertaiseksi. Voit myös valita suurennettavan alueen. ( 8) Diaesitys SLIDESHOW/Diaesitys ( 21) 1 Paina. 2 Valitse ( ) [ SLIDESHOW/ DIAESITYS] ja paina ( ). 3 Valitse ( ) [START/KÄYNNISTÄ] ja paina ( ). Pysäytä diaesitys painamalla. Kuvahakemisto 1 Siirrä zoomin säädintä kohti W:tä. Näyttöön tulee kuvahakemisto. 2 Valitse (, ) kuva. Siirrä vihreä valintakehys kuvaan, jota haluat katsoa. Jos stillkuvia on paljon, on ehkä helpompi selata kokonaisia kuvahakemistosivuja kerrallaan. Siirrä zoomin säädintä kohti W:tä, jolloin vihreä valintakehys kattaa koko sivun, ja selaa ( ) sivulta sivulle. Voit selata yksittäisestä kuvasta toiseen 1 Siirrä zoomin säädintä kohti T:tä. Kuva suurenee kaksinkertaiseksi ja näyttöön tulee kehys, joka osoittaa suurennetun osan sijainnin. Voit suurentaa kuvaa lisää siirtämällä zoomin säädintä edelleen kohti T:tä. Voit pienentää suurennusta siirtämällä zoomin säädintä kohti W:tä. Niiden kuvien kohdalle, joita ei voi suurentaa, näyttöön tulee. 2 Valitse (, ) suurennettava alue kuvasta ohjaimella. Voit perua suurennuksen siirtämällä zoomin säädintä kohti W:tä, kunnes kehys katoaa.

33 Valikkovaihtoehtojen luettelot 33 Lisätoim innot Valikkovaihtoehtojen luettelot Valikkova ih toeht ojen lue ttelot Valikkokohdat, joita ei voida käyttää, näkyvät harmaina. Lisätietoja vaihtoehtojen valitsemisesta on kohdassa Valikkojen käyttäminen ( 21). [ AUTO/AUTOMAATTINEN], [ DAYLIGHT/PÄIVÄNVALO], [ SHADE/ VARJO], [ CLOUDY/PILVINEN], [ TUNGSTEN/HEHKULAMPPU], [ FLUORESCENT/LOISTEPUTKI], [ FLUORESCENT H/KIRKAS LOISTEPUTKI], [ SET/VALINNAINEN] Kuvatehoste ( 49) FI /Toiminto -valikon toiminnot Kuvausohjelmat ( 43) Tilakytkin: [ PROGRAM AE/ AUTOMAATTIVALOTUS], [ SHUTTER-PRIO. AE/ VALOTUSAJAN ESIVALINTA], [ APERTURE-PRIO. AE/ HIMMENNINAUKON ESIVALINTA] [ CINE MODE/ELOKUVATILA]* Erikoiskuvausohjelmat: [ PORTRAIT/MUOTOKUVA], [ SPORTS/URHEILU], [ NIGHT/YÖ], [ SNOW/LUMI], [ BEACH/RANTA], [ SUNSET/AURINGONLASKU], [ SPOTLIGHT/KOHDEVALO], [ FIREWORKS/ILOTULITUS] * vain. Tilakytkin: [ IMAGE EFFECT OFF/ KUVATEHOSTE POIS], [ VIVID/ KYLLÄISET VÄRIT], [ NEUTRAL/ NEUTRAALI], [ LOW SHARPENING/ PEHMENNYS], [ SOFT SKIN DETAIL/ IHON PEHMENNYS], [ CUSTOM/ VALINNAINEN] Kuvaustapa ( 54) Tilakytkin: [ SINGLE/YKSI], [ CONT.SHOOT./ JATKUVA KUVAUS], [ HISPEED CONT.SHOOT./NOPEA JATKUVA KUVAUS], [ AEB/AUTOMAATTINEN VALOTUKSEN HAARUKOINTI] Digitaaliset tehosteet ( 60) Lisätoiminnot Valonmittaustapa ( 52) Tilakytkin: [ EVALUATIVE/ARVIOIVA], [ CENT.WEIGHT.AVERAGE/ KESKUSTAPAINOTTEINEN KESKIARVO], [ SPOT/ PISTEMITTAUS] Valkotasapaino ( 48) Tilakytkin: Tilakytkin: [ D.EFFECT OFF/DIGITAALINEN TEHOSTE POIS], [ FADE-T/ KÄYNNISTYSHÄIVYTYS], [ WIPE/ PYYHKÄISY], [ BLK&WHT/ MUSTAVALKOINEN], [ SEPIA/ SEEPIA], [ ART/TAITEELLINEN] Tilakytkin: [ D.EFFECT OFF/DIGITAALINEN TEHOSTE POIS], [ BLK&WHT/ MUSTAVALKOINEN], [ SEPIA/SEEPIA]

34 34 Valikkovaihtoehtojen luettelot Stillkuvan samanaikainen tallentaminen ( 51) Koko: Kun [HD STANDARD/HD-STANDARDI]- asetuksena on jokin laajakuvatila (16:9), [ HDV], [ HDV(PF25)] tai [ DV(WIDE)/DV-LAAJA]: [ STILL I.REC OFF/STILLKUVAN TALLENNUS POIS], [LW 1920x1080], [SW 848x480] Kun [HD STANDARD/HD-STANDARDI] - asetuksena on [ DV(NORMAL)/ DV-NORMAALI]: [ STILL I.REC OFF/STILLKUVAN TALLENNUS POIS], [M 1440x1080], [S 640x480] Laatu: [ SUPER FINE/ERITTÄIN TERÄVÄ], [ FINE/TERÄVÄ], [ NORMAL/ NORMAALI] Tallennustilana HDV ([ HDV] tai [ HDV(PF25)]): [ LW S.FINE/1920x1080-ERITTÄIN TERÄVÄ/1920x1080], [ LW FINE/ 1920x1080-TERÄVÄ/1920x1080], [ LW NORMAL/1920x1080-LW NORMAALI/1920x1080] Tallennustilana [ DV(WIDE)/DV-LAAJA]: [ SW S.FINE/848x480-SW ERITTÄIN TERÄVÄ/848x480], [ SW FINE/848x480- SW TERÄVÄ/848x480], [ 848x480-SW NORMAALI/848x480] Tallennustilana: [ DV(NORMAL)/ DV-NORMAALI]: [ S S.FINE/640x480-S ERITTÄIN SW NORMAL/ TERÄVÄ/640x480], [ S FINE/640x480-S TERÄVÄ/640x480], [ S NORMAL/ 640x480-S NORMAALI/640x480] SLIDESHOW/Diaesitys ( 32) Stillkuvan koko/laatu ( 50) [CANCEL/PERUUTA], [START/KÄYNNISTÄ] Koko: [LW 1920x1080], [L 2048x1536], [M 1440x1080], [S 640x480] Laatu: [ SUPER FINE/ERITTÄIN TERÄVÄ], [ FINE/TERÄVÄ], [ NORMAL/ NORMAALI] REC PAUSE/Tallennuksen tauko ( 69, 70) PROTECT/Suojaa ( 62) Siirry kuvanvalintanäyttöön painamalla ( ). Tästä näytöstä voit valita stillkuvat, jotka haluat suojata. PRINT ORDER/Tulostusmerkinnät ( 80) [CANCEL/PERUUTA], [EXECUTE/SUORITA] END SEARCH/Tallennuskohdan lopun haku ( 30) Siirry kuvanvalintanäyttöön painamalla ( ). Tästä näytöstä voit valita stillkuvat, joihin haluat tehdä tulostusmerkintöjä. TRANSFER ORDER/Siirtomerkinnät ( 76) [CANCEL/PERUUTA], [EXECUTE/SUORITA] Stillkuvan kaappaus ( 52) Siirry kuvanvalintanäyttöön painamalla ( ). Tästä näytöstä voi valita stillkuvat, joihin haluat tehdä siirtomerkintöjä.

35 Valikkovaihtoehtojen luettelot 35 Asetusvalikot Ka mer an ase tukset (digitaaline n zoom, kuvan vakain jne.) CAMERA SETUP/Kameran asetukset A.SL SHUTTER/Automaattinen pitkä valotusaika Digitaalisen zoomin ilmaisin on vaaleansininen kertoimilla 10x 40x ja tummansininen kertoimilla 40x 200x. Digitaalista zoomia ei voi käyttää [ NIGHT/YÖ]-kuvausohjelman yhteydessä. Stillkuvia ei voi tallentaa muistikortille tallennettaessa video-otoksia digitaalista zoomia käyttämällä. FI Tilakytkin: tai P (vain [ PROGRAM AE/AUTOMAATTIVALOTUS] -kuvausohjelmassa) [ ON/PÄÄLLÄ], [ OFF/POIS] Kun kuvaat heikosti valaistuissa paikoissa, videokamera parantaa valotusta käyttämällä pitkiä valotusaikoja automaattisesti. Videokameran pisin valotusaika on 1/25 (1/12 -tilassa tai - tilassa elokuvatehosteella [ HDV (PF25)]). : Aseta salamatilaksi (ei salamaa). Jos otoksessa näkyy jälkikuva, aseta pitkä valotusaika asentoon [ OFF/ POIS]. Jos esiin tulee (videokameran tärinävaroitus), suosittelemme, että asetat videokameran esimerkiksi jalustalle. ZOOM SPEED/Zoomausnopeus [ VARIABLE/SÄÄDETTÄVÄ], [ SPEED 3/NOPEUS 3], [ SPEED 2/NOPEUS 2], [ SPEED 1/NOPEUS 1] Asennossa [ VARIABLE/ SÄÄDETTÄVÄ] zoomin nopeus riippuu zoomausvivun käyttötavasta, jolloin voit zoomata hitaasti painamalla säädintä kevyesti ja nopeasti painamalla säädintä kovempaa Nopein zoomausnopeus saadaan asetuksella [ VARIABLE/ SÄÄDETTÄVÄ]. Kiinteistä nopeuksista nopein on [ SPEED 3/NOPEUS 3] ja hitain [ SPEED 1/NOPEUS 1]. AF MODE/Tarkennustila Lisätoiminnot D.ZOOM/Digitaalinen zoom [ OFF/POIS], [ 40X], [ 200X] Määrittää digitaalisen zoomin käytön. Kun vaihtoehto on aktivoitu, videokamera ottaa automaattisesti käyttöön digitaalisen zoomauksen, kun zoomaat optisen zoomausalueen ulkopuolelle. Digitaalisen zoomin avulla kuvaa käsitellään digitaalisesti, joten resoluutio heikkenee zoomauskertoimen kasvaessa. [ INSTANT AF/PIKATARKENNUS], [ NORMAL AF/NORMAALI TARKENNUS] Valitse automaattitarkennuksen nopeus. [ INSTANT AF/PIKATARKENNUS] -asetuksella uusi kohde tarkentuu nopeasti. Toiminto on erityisen hyödyllinen esimerkiksi siirrettäessä tarkennusta lähellä olevasta kohteesta kaukana taustalla olevaan kohteeseen tai tallennettaessa nopeasti liikkuvia kohteita. Jos videokamerassa käytetään lisävarusteena saatavaa laajakulma- tai

36 36 Valikkovaihtoehtojen luettelot telelisäkettä, lisäke voi osin peittää pikatarkennuksen anturin. Aseta tarkennustilaksi [ NORMAL AF/ NORMAALI TARKENNUS]. AF AST LAMP/ Automaattitarkennuksen apuvalo [ AUTO/AUTOMAATTINEN], [ OFF/POIS] FOCUS PRI./Ensisijainen automaattitarkennus Tilakytkin: [ ON:AiAF/PÄÄLLÄ:AiAF], [ ON:CENTER/ PÄÄLLÄ:KESKUS], [ OFF/POIS] IMG STAB/Kuvanvakain ( 57) ( 53) Tilakytkin: [ ON/PÄÄLLÄ], [ OFF/POIS] Kuvanvakain tasaa videokameran tärähtelyä. Se toimii tehokkaasti myös kaukokuvia otettaessa. Kuvanvakaimen tarkoituksena on tasata videokameran normaalia tärähtelyä. Kuvanvakain ei toimi aina tehokkaasti hämärässä kuvattaessa [ NIGHT/YÖ] -kuvausohjelmalla. Kuvanvakainta ei voida poistaa käytöstä, kun tilakytkin on asetettu asentoon. Suosittelemme, että kuvanvakaimen asetukseksi valitaan [ OFF/POIS], kun käytössä on jalusta. SELF TIMER/Itselaukaisin ( 58) Tallennuksen/videotulon asetukset (HD-standardi, DV-talennustila jne.) REC/IN SETUP-Tallennus-/ Tuloasetukset HD STANDARD/HD-standardi [ HDV], [ HDV(PF25)], [ DV(WIDE)/DV-LAAJA], [ DV(NORMAL)/DV-NORMAALI] Valitsee tallennuksen videostandardin sekä DV-standardin kyseessä ollessa myös kuvasuhteen. [ HDV]: 1080i-standardin mukainen teräväpiirtovideo 16:9-kuvasuhteella. [ HDV(PF25)]: 1080i-standardin mukainen teräväpiirtovideo, tallennus progressiivisella kuvataajuudella 25 kuvaa/s. Yhdistettynä [ CINE MODE/ELOKUVATILA] - kuvausohjelmaan ( 43) saadaan 25p-elokuvatila, joka lisää elokuvavaikutelmaa. [ DV(WIDE)/DV-LAAJA]: Normaalitarkkuuksinen digitaalivideo 16:9-kuvasuhteella. [ DV(NORMAL)/DV-NORMAALI]: Normaalitarkkuuksinen digitaalivideo 4:3- kuvasuhteella. Suosittelemme, että samalle nauhalle ei tallenneta eri videostandardeilla. [ HDV(PF25)]-standardilla tallennettua tallennetta toistettaessa näytössä näkyy (ei ). Laajakuvatallenteen toistaminen: WSS-järjestelmää tukevat televisiovastaanottimet siirtyvät automaattisesti 16:9-laajakuvatilaan. Muussa tapauksessa television kuvasuhde on muutettava manuaalisesti. Jos haluat toistaa otoksen TVvastaanottimessa tavallisella kuvasuhteella (4:3), muuta [TV TYPE/TV- TYYPPI] -asetusta sen mukaan ( 38). [ ON/PÄÄLLÄ], [ OFF/POIS]
