Betjeningsvejledning. Käyttöopas PAL. Svenska. Dansk. Suomi. Mini. Digital Videokamera Bruksanvisning. Digital-Videokamera. Digitaalinen videokamera

Transkriptio

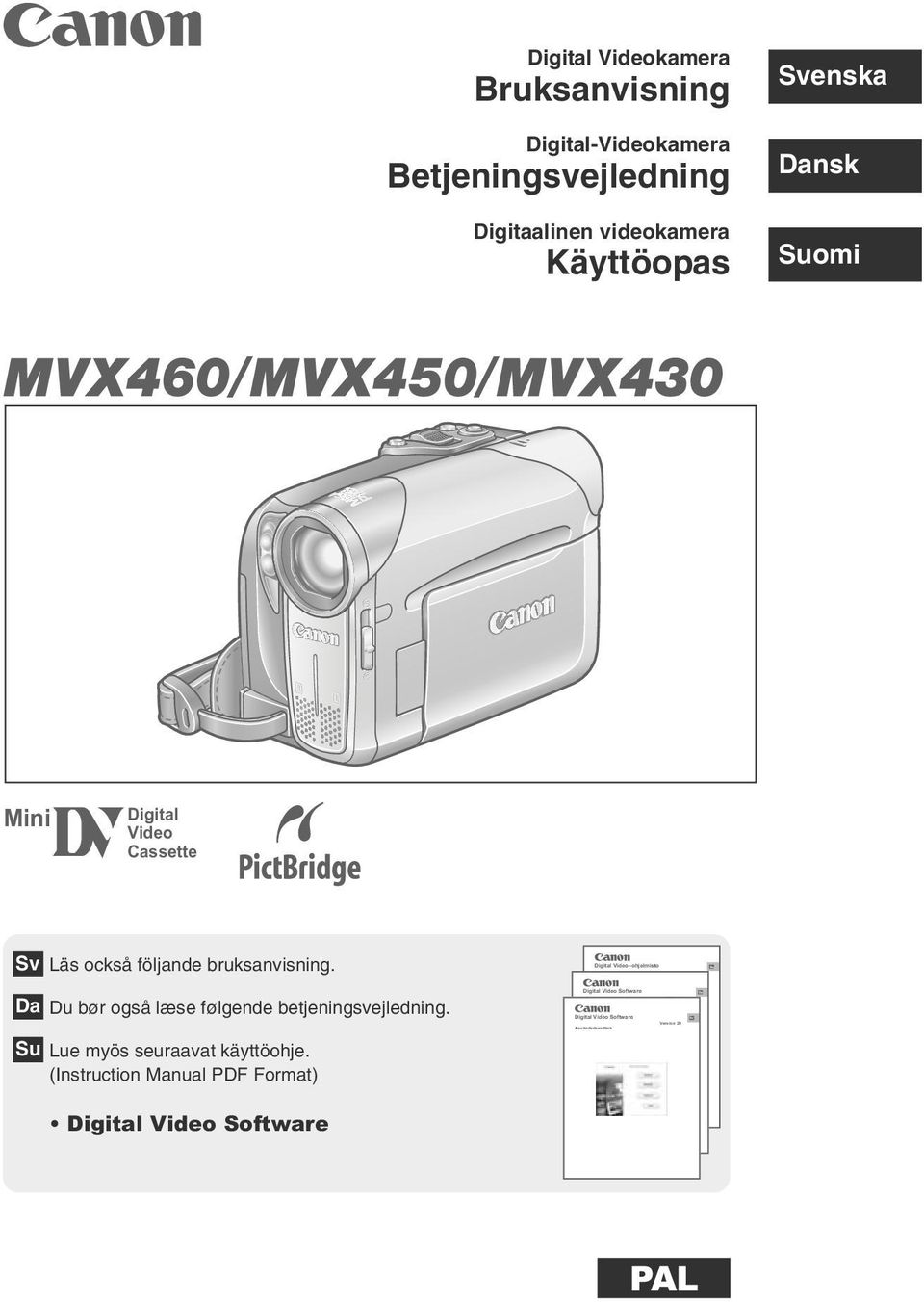

1 Käyttöopas Betjeningsvejledning Användarhandbok Versio 20 Da 20. udgave Version 20 Sv Digital Videokamera Bruksanvisning Digital-Videokamera Betjeningsvejledning Digitaalinen videokamera Käyttöopas Svenska Dansk omi Mini Digital Video Cassette Sv Läs också följande bruksanvisning. Da Du bør også læse følgende betjeningsvejledning. Lue myös seuraavat käyttöohje. (Instruction Manual PDF Format) Digital Video Software Digital Video -ohjelmisto Digital Video Software Digital Video Software PAL

2 Johdanto Tärkeitä käyttöohjeita VAROITUS! SÄHKÖISKUVAARAN PIENENTÄMISEKSI ÄLÄ IRROTA ETU- TAI TAKAKANTTA. KAMERAN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVAKSI TARKOITETTUJA OSIA. OTA TARVITTAESSA YHTEYS PÄTEVÄÄN HUOLTOON. VAROITUS! KAMERAA EI SAA KÄYTTÄÄ SATEESSA TAI ERITTÄIN KOSTEISSA OLOISSA SÄHKÖISKU- JA PALOVAARAN VUOKSI. HUOMIO: KÄYTÄ AINOASTAAN VALMISTAJAN SUOSITTELEMIA LISÄVARUSTEITA SÄHKÖISKUVAARAN JA TOIMINTAHÄIRIÖIDEN VÄLTTÄMISEKSI. HUOMIO: IRROTA VIRTAJOHTO PISTORASIASTA, KUN KAMERA EI OLE KÄYTÖSSÄ. CA-570-arvokilpi on laitteen pohjassa. 2

3 Käyttöohjeen käyttäminen Kiitos, että valitsit Canonin videokameran MVX 460 / MVX 450 / MVX 430. Lue tämä käyttöohje huolellisesti ennen videokameran käyttämistä ja säilytä ohje vastaisen varalle. Jos videokamerasi ei toimi asianmukaisesti, katso lisätietoja Vianmääritys -taulukosta ( 110). Käyttöohjeessa käytetyt symbolit ja viittaukset : Kameran käyttöön liittyviä varotoimia. : Lisätoimintoja, jotka täydentävät perustoimintoja. : Viittaus sivunumeroon. Isoilla kirjaimilla viitataan videokameran tai kauko-ohjaimen painikkeisiin. Hakasulkeiden [ ] sisällä oleva teksti viittaa näytössä näkyviin valikkokohtiin. Kortti ja muistikortti viittaavat SD- tai MultiMediaCard (MMC) -muistikorttiin. "Näyttö" viittaa nestekidenäyttöön ja etsimen ruutuun. : Varuste tai toiminto, joka koskee vain kyseistä mallia tai on saatavissa vain siihen. Johdanto Valikkokohta oletusasetuksessaan Käytettävät painikkeet ja kytkimet Zoomausnopeuden valinta Kun käytät zoomia videokuvatessasi, voit asettaa zoomausnopeudeksi vaihtelevan nopeuden tai yhden kolmesta kiinteästä zoomausnopeudesta. Kun zoomausnopeus on [VARIABLE], zoomausnopeus riippuu siitä, kuinka aktivoit zoomin säätimen kun painat sitä hitaasti, zoomaus on hitaampaa, ja nopeasti painettaessa zoomaus on nopeampaa. Käytettävissä - ja -t iloissa. MENU CAMERA SETUP ZOOM SPEED VARIABLE ABLE ( 64) 1. Avaa FUNC.-valikko painamalla FUNC.-painiketta. 2. Valitse ohjaimella ( ) -kuvake ja paina ( ). 3. Valitse ( ) [CAMERA SETUP] -valikko ja paina ( ). Valitse sen jälkeen ( ) vaihtoehto [ZOOM SPEED] ja paina ( ). 4. Valitse asetusvaihtoehto ja tallenna muutokset painamalla ( ). 5. lje valikko painamalla FUNC.-painiketta. Ohjaimesta ja ohjaimen oppaasta Pienellä ohjaimella voit ohjata monia videokameran toimintoja sekä valita ja muuttaa valikkojen asetusvaihtoehtoja. Valitse valikkokohta tai muuta asetuksia painamalla ohjainta ylös, alas, vasemmalle tai oikealle (, ). Tallenna asetukset tai vahvista toiminto painamalla ohjainta ( ). 3

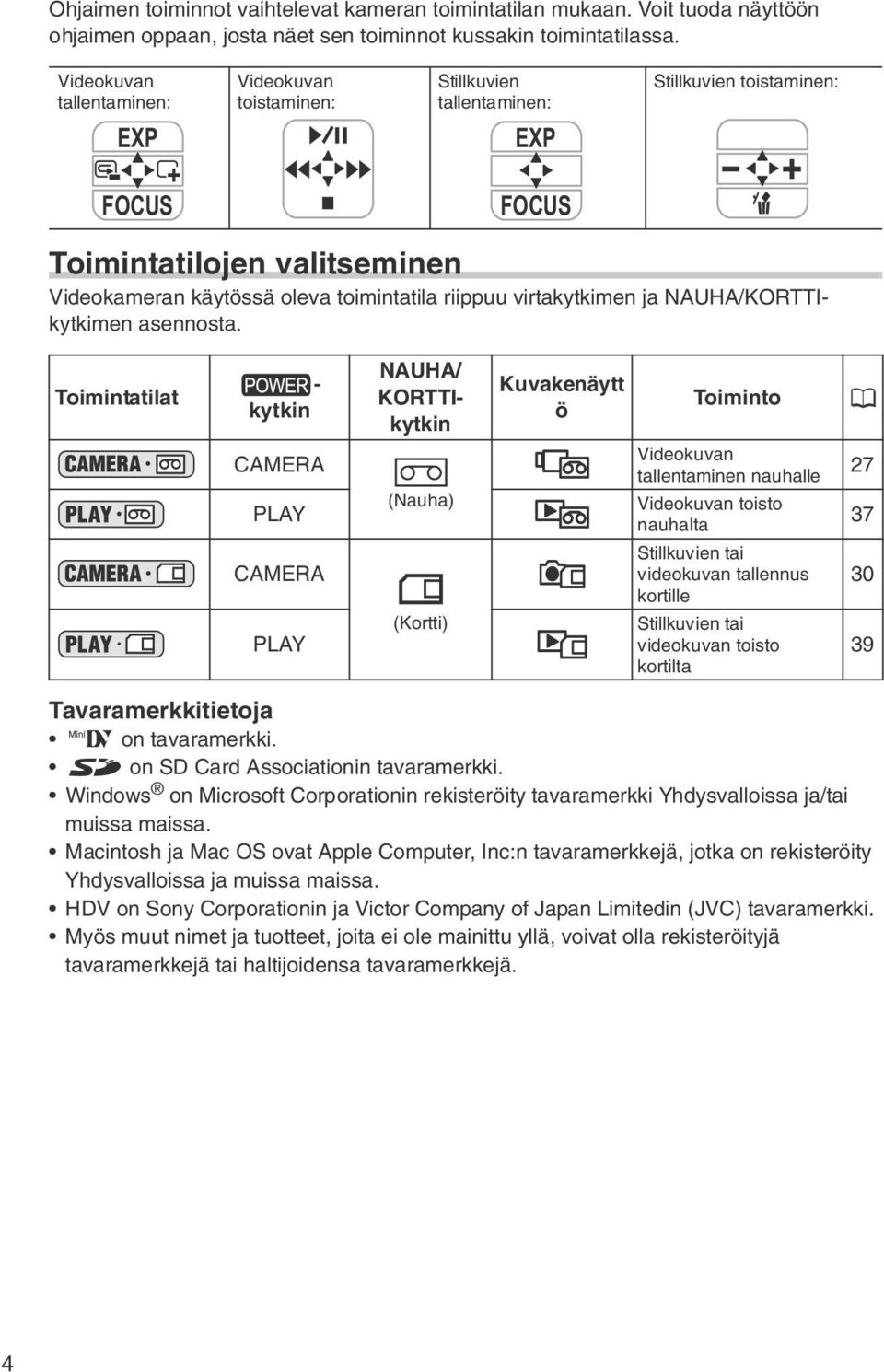

4 Ohjaimen toiminnot vaihtelevat kameran toimintatilan mukaan. Voit tuoda näyttöön ohjaimen oppaan, josta näet sen toiminnot kussakin toimintatilassa. Videokuvan tallentaminen: EXP Videokuvan toistaminen: Stillkuvien tallentaminen: EXP Stillkuvien toistaminen: FOCUS FOCUS Toimintatilojen valitseminen Videokameran käytössä oleva toimintatila riippuu virtakytkimen ja NAUHA/KORTTIkytkimen asennosta. Toimintatilat - kytkin CAMERA PLAY CAMERA PLAY NAUHA/ KORTTIkytkin (Nauha) (Kortti) Kuvakenäytt ö Toiminto Videokuvan tallentaminen nauhalle Videokuvan toisto nauhalta Stillkuvien tai videokuvan tallennus kortille Stillkuvien tai videokuvan toisto kortilta Tavaramerkkitietoja on tavaramerkki. on SD Card Associationin tavaramerkki. Windows on Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Macintosh ja Mac OS ovat Apple Computer, Inc:n tavaramerkkejä, jotka on rekisteröity Yhdysvalloissa ja muissa maissa. HDV on Sony Corporationin ja Victor Company of Japan Limitedin (JVC) tavaramerkki. Myös muut nimet ja tuotteet, joita ei ole mainittu yllä, voivat olla rekisteröityjä tavaramerkkejä tai haltijoidensa tavaramerkkejä. 4

5 Sisällysluettelo Johdanto Käyttöohjeen käyttäminen...3 Mukana toimitettavat varusteet...7 Komponenttiopas...8 Näytöt...12 Aloitustoimet Vaihe 1: Virtalähteen valmistelu...14 Vaihe 2: Kasetin asettaminen...17 Vaihe 3: Muistikortin asettaminen...18 Vaihe 4: Videokameran valmisteleminen...19 Vaihe 5: Kauko-ohjaimen käyttäminen...21 Vaihe 6: Muistipariston asennus...22 Vaihe 7: Nestekidenäytön säätäminen...23 Vaihe 8: Näyttökielen vaihtaminen...24 Vaihe 9: Aikavyöhykkeen, päiväyksen ja ajan asettaminen...25 Perustoiminnot Tallentaminen Videokuvan tallentaminen nauhalle...27 Tallentaminen muistikortille...30 Zoomaaminen...33 Laajakuvatallennus (16:9)...35 Vinkkejä parempaan tallennukseen...36 Toisto Nauhan toistaminen...37 Toistaminen muistikortilta...39 Äänenvoimakkuuden säätö...40 Toistaminen TV-ruudussa...41 Lisätoiminnot Kuvausohjelmat Kuvausohjelmien käyttäminen...43 Ohjelmoidun automaattikuvausohjelman käyttäminen...46 Tallentaminen Valotuksen säätö käsin...47 Tarkennuksen säätö käsin...48 LED-valon käyttö...50 Itselaukaisimen käyttäminen...51 Ulkoisen mikrofonin käyttäminen...52 Asetusten muuttaminen (1) Asetusten muuttaminen FUNC. -painikkeella...53 Valikkojen vaihtoehdot (FUNC.)...54 Valkotasapainon asettaminen...55 Kuvatehosteen valitseminen...57 Digitaalisten tehosteiden käyttäminen...58 Asetusten muuttaminen (2) Asetusten muuttaminen asetusvalikoissa...63 Valikkojen vaihtoehdot (asetusvalikot)...64 Tuulisuojan käyttäminen...69 Johdanto 5

6 Toisto Kuvan suurentaminen...70 Tietokoodin näyttäminen...71 Tallennuskohdan lopun haku...72 Merkittyyn kohtaan palaaminen...73 Päiväyksen haku...74 Digitaaliset kameratoiminnot Kuvan laadun/koon valitseminen...75 Samanaikainen tallennus nauhalle ja muistikortille...77 Tarkennustavan vaihtaminen...78 Kuvaustavan valitseminen...79 Kuvien toistaminen/hakeminen...81 Kuvien poistaminen...82 Kuvien suojaaminen...83 Muistikortin alustaminen...84 Editointi Videonauhuriin tai digitaaliseen videolaitteeseen tallentaminen...85 Analogisen linjasisäänmenon kautta kopioiminen...87 DV-jälkiäänitys...89 Analogisten signaalien muuntaminen digitaalisiksi (analogi-digitaalimuunnin)...92 Äänen jälkitallentaminen...94 Tallentaminen nauhalta muistikortille...96 Tulostaminen Stillkuvien tulostaminen...97 Tulostusasetusten valitseminen Tulostaminen tulostusjärjestysasetuksilla Tietokoneeseen kytkeminen Videotallenteiden siirtäminen tietokoneelle Kuvien siirtäminen muistikortilta tietokoneelle Siirrettävien kuvien valitseminen (siirtojärjestys) Ongelmia? Vianmääritys Näyttöviestitt Varotoimet Käsittelyn varotoimet Kuvapäiden puhdistaminen Varotoimet/muuta Lisätietoja Järjestelmäkaavio (saatavuus vaihtelee alueittain) Lisävarusteet Tekniset tiedot Hakemisto

7 Mukana toimitettavat varusteet Pienikokoinen CA-570- verkkolaite (sis. virtajohdon) BP-208DG-akku CR1616- litiumnappiparisto WL-D85-kauko-ohjain CR2025- litiumnappiparisto kauko-ohjainta varten STV-250N-stereo/ videokaapeli PC-A10-SCARTsovitin* SS-900-olkahihna Johdanto DIGITAL VIDEO SOLUTION DISK -levy Windows Macintosh IFC-300PCU-USBkaapeli WA-27- laajakulmalisäke * Vain Euroopassa. 7

8 Kameran osat ja säätimet MVX460 / MVX450 / MVX430 Kuva vasemmalta sivulta Kuva oikealta sivulta Linssinsuojuskytkin ( 27, 30) ( auki, kiinni) Käsikahva ( 19) CARD-korttikäyttömerkkivalo ( 30) / CHARGE-latausmerkkivalo ( 14) Akun liitäntäyksikkö ( 14) Sarjanumero Muistikorttipaikka ( 18) / BATTERY RELEASE muistiparistolokero ( 22) -akunvapautuspainike ( 14) Liitinten suojus DV-liitäntä ( 85, 89, 92, 104) DC IN -liitäntä ( 14) USB-liitäntä ( 97, 106) 8

9 Kuva edestä Kuva takaa Johdanto Kaksinkertainen LED-valo (apuvalo) ( 50) FUNC.-toimintopainike ( 53) Tilakytkin ( 43) Kauko-ohjaintunnistin ( 21) -virtakytkin ( 4) Stereomikrofoni Käynnistys-/pysäytyspainike ( 27, 30) Etsin ( 19) Lukituspainike Dioptrian säädin ( 19) NAUHA/KORTTI-kytkin ( 4) D.EFFECTS-painike ( 58) / P.SET-painike ( 98) Nestekidenäyttö ( 23) Ohjain ( 3) WIDE SCR -laajakuvauspainike ( 35) Nestekidenäytön taustavalon painike (LCD BACKLIGHT) ( 23) 9

10 Kuva ylhäältä Kuva alhaalta (tulosta/siirrä) -painike ( 98, 107) OPEN/EJECT -kytkin ( 17) Zoomin säädin ( 33) Kasettitilan kansi ( 17) PHOTO-painike ( 30) AV-liitäntä ( 41, 87, 92, 94) Kaiutin ( 40) MIC (mikrofoni) -liitäntä ( 52) LIGHT-painike ( 50) Hihnakiinnike ( 19) Kasettitila ( 17) Jalustakierre ( 36) 10

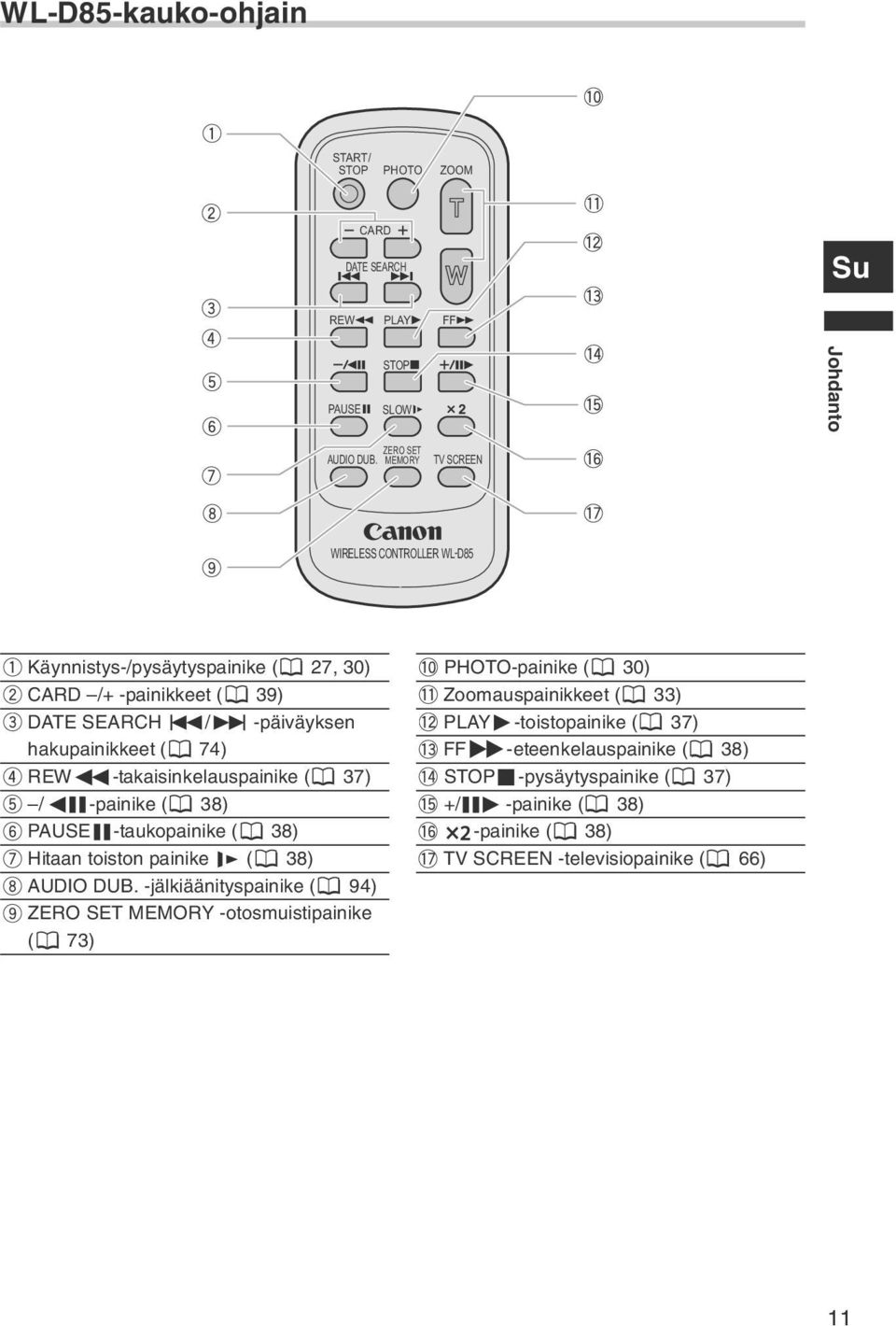

11 WL-D85-kauko-ohjain START/ STOP PHOTO ZOOM CARD DATE SEARCH REW PLAY FF PAUSE STOP SLOW Johdanto ZERO SET AUDIO DUB. MEMORY TV SCREEN WIRELESS CONTROLLER WL-D85 Käynnistys-/pysäytyspainike ( 27, 30) PHOTO-painike ( 30) CARD /+ -painikkeet ( 39) Zoomauspainikkeet ( 33) DATE SEARCH / -päiväyksen hakupainikkeet ( 74) PLAY -toistopainike ( 37) FF -eteenkelauspainike ( 38) REW -takaisinkelauspainike ( 37) STOP -pysäytyspainike ( 37) / -painike ( 38) +/ -painike ( 38) PAUSE -taukopainike ( 38) -painike ( 38) Hitaan toiston painike ( 38) TV SCREEN -televisiopainike ( 66) AUDIO DUB. -jälkiäänityspainike ( 94) ZERO SET MEMORY -otosmuistipainike ( 73) 11

12 Näytöt Näytöt tallennuksen aikana Tallennettaessa videokuvaa nauhalle ( ) Tallennettaessa muistikortille ( ) Akun varaustila Akkusymboli ilmaisee akun varaustilan. Kun alkaa vilkkua punaisena, vaihda akku täyteen akkuun. Jos liität tyhjän akun, virta voi kytkeytyä pois päältä ilman, että tulee näkyviin. Akun todellinen varaus ei välttämättä näy aina tarkasti akun ja videokameran kulloistenkin käyttöolosuhteiden vuoksi. Toimintatila ( 4), zoom ( 33), valotus ( 47) Tallennusohjelma ( 43) Valkotasapaino ( 55) Kuvatehoste ( 57) Itselaukaisin ( 51) Kuvaustapa ( 79) Digitaaliset tehosteet ( 58) Videokuvan koko ( 75) Stillkuvan laatu/koko ( 75) Kosteuden tiivistymisen ilmaisin ( 113) Tallennuksen muistutin ( 28) Käsintarkennus ( 48) Kuvanvakain ( 64) Tallennustila ( 65) Nauhatoiminto ( 13) Aikakoodi ( 28) Jäljellä oleva nauha ( 28) Akun varaustila Laajakuvatila ( 35) Tuulisuoja ( 69) Äänitila ( 66) Jäljellä oleva stillkuvien tallennuskapasiteetti ( 32) Jäljellä oleva videokuvan tallennuskapasiteetti ( 32) Kauko-ohjaintunnistimen tila ( 67) Videokameran tärähdysvaroitus ( 64) LED-valo ( 50) Automaattivalotus/-tarkennus lukittu stillkuvatallennuksen aikana ( 30) Automaattitarkennuskehys ( 78) 12

13 Näytöt toiston aikana Toistettaessa nauhaa ( ) 12-bittinen ääni ( 95) Tallennuskohdan lopun haku ( 72), päiväyksen haku ( 74), äänen Digitaaliset tehosteet ( 58) Videokuvan koko ( 96) Stillkuvan laatu/koko ( 77) Tallennustila ( 65) Nauhan toiminto Aikakoodi ( 28) Jäljellä oleva nauha ( 28) Ohjaimen opas ( 3) Tietokoodi ( 71) Nauhan toiminto : tallennus : tauko : pysäytys : kasetin poisto : toisto : kelaus eteenpäin : kelaus taaksepäin / : kuvallinen eteenkelaus / kuvallinen takaisinkelaus ( 38) x2 / x2: toisto kaksinkertaisella nopeudella ( 38) x1 / x1: toisto normaalilla nopeudella ( 38) / : hidas toisto ( 38) / : toisto kuva kerrallaan / taaksepäin toisto kuva kerrallaan ( 38) / : toiston taukotila ( 38) / : päiväyksen haku ( 74) / : otosmuistikohta ( 73) / : äänen jälkitallennus ( 94) Johdanto Toistettaessa stillkuvia muistikortilta ( ) Kuvan numero ( 67) Nykyinen kuva / kuvien kokonaismäärä Stillkuvan koko ( 75) Video-otoksen koko ( 75) / toistoaika ojatun kuvan ilmaisin ( 83) Tietokoodi ( 71) Toistettaessa video-otoksia muistikortilta ( ) 13

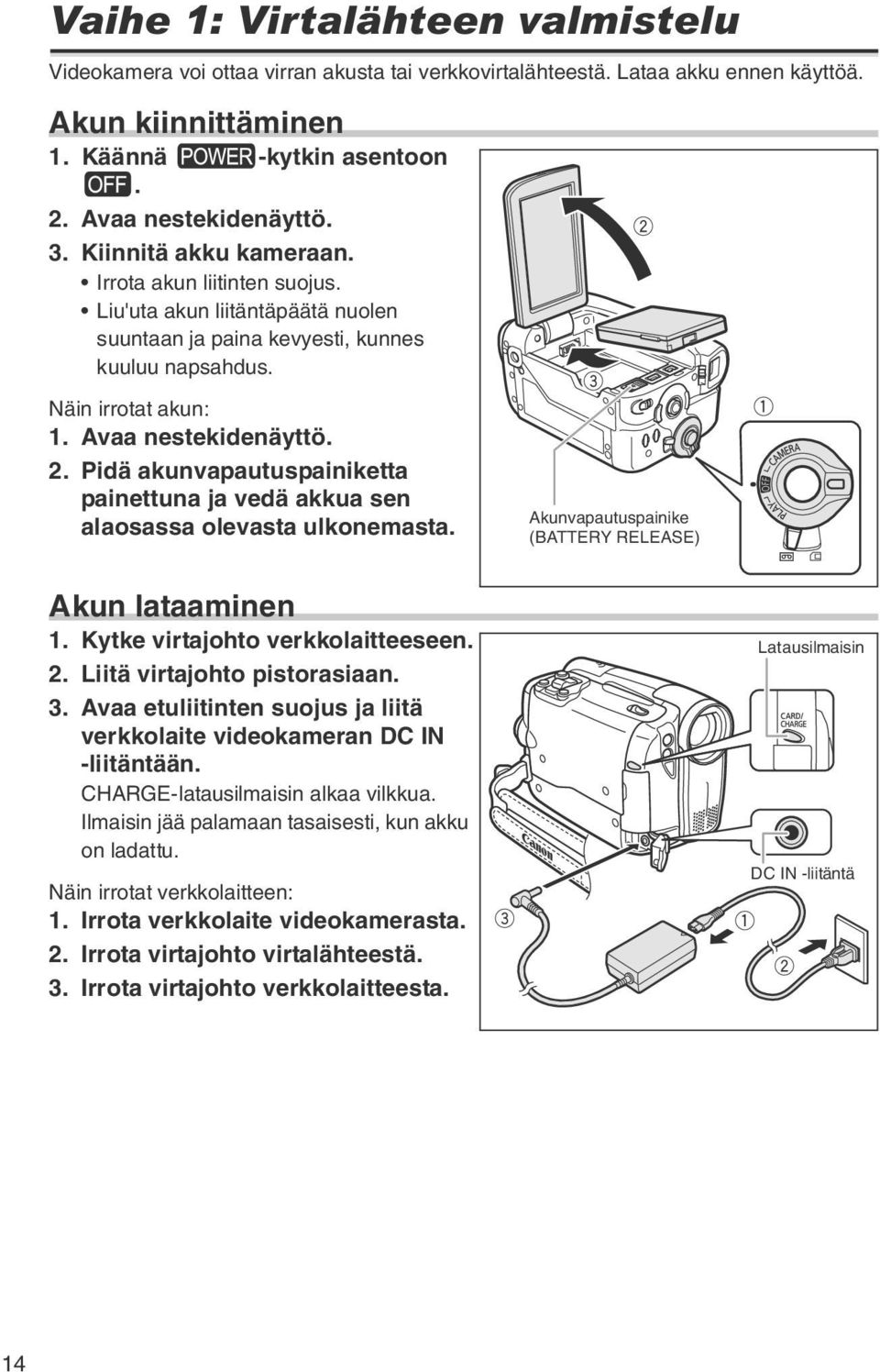

14 Aloitustoimet Vaihe 1: Virtalähteen valmistelu Videokamera voi ottaa virran akusta tai verkkovirtalähteestä. Lataa akku ennen käyttöä. Akun kiinnittäminen 1. Käännä -kytkin asentoon. 2. Avaa nestekidenäyttö. 3. Kiinnitä akku kameraan. Irrota akun liitinten suojus. Liu'uta akun liitäntäpäätä nuolen suuntaan ja paina kevyesti, kunnes kuuluu napsahdus. Näin irrotat akun: 1. Avaa nestekidenäyttö. 2. Pidä akunvapautuspainiketta painettuna ja vedä akkua sen alaosassa olevasta ulkonemasta. Akunvapautuspainike (BATTERY RELEASE) Akun lataaminen 1. Kytke virtajohto verkkolaitteeseen. 2. Liitä virtajohto pistorasiaan. 3. Avaa etuliitinten suojus ja liitä verkkolaite videokameran DC IN -liitäntään. CHARGE-latausilmaisin alkaa vilkkua. Ilmaisin jää palamaan tasaisesti, kun akku on ladattu. Näin irrotat verkkolaitteen: 1. Irrota verkkolaite videokamerasta. 2. Irrota virtajohto virtalähteestä. 3. Irrota virtajohto verkkolaitteesta. Latausilmaisin DC IN -liitäntä 14

15 Verkkovirtalähteen käyttäminen Kun kytket videokameran pistorasiaan, sinun ei tarvitse huolehtia virran riittävyydestä. Voit pitää akun paikallaan, sillä videokamera ei kuluta akkuvirtaa ollessaan kytkettynä pistorasiaan. 1. Käännä -kytkin asentoon. 2. Kytke virtajohto verkkolaitteeseen. 3. Liitä virtajohto pistorasiaan. 4. Avaa etuliitinten suojus ja liitä verkkolaite videokameran DC IN -liitäntään. Katkaise kamerasta virta, ennen kuin liität tai irrotat verkkolaitteen. Älä liitä kameran DC IN -liitäntään tai verkkolaitteeseen laitteita, joita ei ole tähän tarkoitukseen nimenomaisesti suositeltu. Verkkolaitteesta saattaa kuulua ääntä käytön aikana. Tämä on täysin normaalia. Älä irrota virtajohtoa ja liitä sitä uudelleen latauksen aikana, sillä lataustilan seuranta saattaa häiriintyä. Akku ei välttämättä ole latautunut kunnolla, vaikka CHARGE-latausilmaisin palaa jatkuvasti. Akku ei välttämättä lataudu kunnolla myöskään silloin, jos latauksen aikana sattuu virtakatkos. Poista tällöin akku ja aseta se sitten takaisin videokameraan. Aloitustoimet Jos verkkolaitteessa tai akussa on vikaa, latausmerkkivalo vilkkuu nopeasti (noin 2 kertaa sekunnissa) ja lataus pysähtyy. CHARGE-latausilmaisin ilmaisee akun varaustilan %: vilkkuu kerran sekunnissa Yli 50 %: vilkkuu kaksi kertaa sekunnissa 100 %: palaa tasaisesti 15

16 Lataus-, tallennus- ja toistoajat Alla olevat ajat ovat ohjeellisia. Todelliset ajat vaihtelevat lataus-, tallennus- ja toisto-olosuhteiden mukaan. Akku BP-208DG Latausaika 165 min Enimmäistallennusaika Etsin 150 min Nestekidenäyttö normaali 150 min kirkas 140 min Normaali tallennusaika* Etsin 85 min Nestekidenäyttö normaali 85 min kirkas 80 min Toistoaika 175 min *Tallennusaikojen arvioissa on otettu huomioon se, että välillä kuvaus pysäytetään ja käynnistetään, kuvaa zoomataan ja virta katkaistaan ja kytketään. osittelemme, että akun latauspaikan lämpötila on C. Jos lämpötila on alle 0 C tai yli 40 C, lataus ei käynnisty. Jos akun lämpötila poikkeaa edellä mainituista rajoista latauksen aikana, latausmerkkivalo alkaa vilkkua nopeasti ja lataus pysähtyy. Litiumioniakku voidaan ladata milloin tahansa. Tällaisen akun varausta ei tarvitse purkaa kokonaan ennen lataamista, toisin kuin tavallisten akkujen. Säästät akkuvirtaa, kun et jätä videokameraa tallennuksen taukotilaan vaan katkaiset virran. On suositeltavaa pitää mukana kaksi kolme kertaa enemmän akkukapasiteettia kuin uskot tarvitsevasi. 16

17 Vaihe 2: Kasetin asettaminen Käytä vain videokasetteja, joissa on 1. Liu'uta OPEN/EJECT -kytkintä ja avaa kasettitilan kansi. Kasettitila avautuu automaattisesti. 2. Aseta kasetti. Aseta kasetti niin, että ikkunaosa tulee käsikahvan hihnaan päin. Poista kasetti vetämällä se suoraan ulos. 3. Paina kasettitilassa olevaa - merkkiä, kunnes kuulet napsahduksen. -logo. 4. Odota, että kasettitila askeutuu ja pysähtyy automaattisesti, ja sulje sitten kasettitilan kansi. Aloitustoimet Älä koske kasettitilaan sen avautuessa tai laskeutuessa automaattisesti, äläkä yritä sulkea kantta, ennen kuin kasettitila on täysin laskeutunut. Varo, etteivät sormet jää kasettitilan kannen väliin. Jos videokamera on liitetty virtalähteeseen, kasetti voidaan asettaa/poistaa, vaikka -kytkin olisi asennossa. 17

18 Vaihe 3: Muistikortin asettaminen Videokamerassa voi käyttää alan liikkeistä saatavia MultiMediaCard (MMC) -muistikortteja. Kortin asettaminen 1. Aseta -kytkin asentoon. 2. Avaa kansi. 3. Aseta muistikortti suorassa muistikorttipaikkaan ja työnnä, kunnes se napsahtaa. 4. lje kansi. Jos muistikorttia ei ole asetettu oikein, kansi ei sulkeudu. Älä siis yritä sulkea kantta väkisin. Tarkista, että muistikortti on asetettu oikein päin. 5. Kytke kameraan virta. SD-muistikortteja tai Kortin poistaminen Älä yritä vetää muistikorttia ulos väkisin, vaan työnnä sitä ensin sisäänpäin. 1. Aseta -kytkin asentoon. Varmista ennen virran katkaisemista, ettei korttikäytön merkkivalo vilku. 2. Avaa kansi. 3. Vapauta muistikortti työntämällä sitä. Poista muistikortti. 4. lje kansi. CARD-korttikäytön ilmaisin Muista aina alustaa muistikortit tällä videokameralla, ennen kuin käytät niitä ( 84). Muistikorteissa on etu- ja takapuoli, jotka eivät ole keskenään vaihtokelpoisia. Muistikortin asettaminen väärässä suunnassa voi aiheuttaa videokameraan toimintahäiriön. Asianmukaista toimintaa ei voida taata kaikkien muistikorttien kanssa. 18

19 Vaihe 4: Videokameran valmisteleminen Etsimen säätäminen (dioptrian säätö) 1. Kytke kamera päälle ja pidä nestekidenäyttö suljettuna. 2. Aseta sopiva asetus dioptrian säätimellä. Käsikahvan hihnan kiinnittäminen Säädä hihna niin, että etusormesi ylettyy zoomin säätimeen ja peukalosi käynnistys-/ pysäytyspainikkeeseen. Aloitustoimet Olkahihnan kiinnittäminen Pujota päät hihnan kiinnikkeen läpi ja säädä hihna sopivan pituiseksi. SS-900-olkahihna 19

20 Laajakulmalisäkkeen kiinnittäminen WA-27-laajakulmalisäkkeen avulla saat entistä laajemman kuvakulman sisä- ja panoraamakuviin (0,75x). Laajakulmalisäke on tarkoitettu käytettäväksi objektiivin maksimilaajakulman lisäksi. Kierrä laajakulmalisäke kiinni objektiivin suodatinkierteen pohjaan saakka. Älä katso suoraan aurinkoon tai muuhun kirkkaaseen valoon laajakulmalisäkkeen läpi. Se saattaa vahingoittaa näköäsi. Jos zoomaat teleasentoon, kuva ei ole tarkka. Laajakulmalisäke voi peittää kauko-ohjaintunnistimen (kauko-ohjaimen käyttöala kapenee) tai aiheuttaa varjon kuvaan apuvalolla kuvattaessa. Laajakulmalisäkkeen kanssa ei voida käyttää suodattimia. Jos laajakulmalisäke tai videokameran objektiivi pölyyntyy, puhdista ne varovasti puhallinharjalla. Älä koske objektiiviin, jotta siihen ei tule tahroja ja sormenjälkiä. Älä säilytä laajakulmalisäkettä kosteassa paikassa, jotta siihen ei muodostu hometta. 20

21 Vaihe 5: Kauko-ohjaimen käyttäminen Pariston asettaminen (CR2025-litiumnappiparisto) 1. Paina kielekettä nuolen osoittamaan suuntaan ja vedä paristonpidike ulos. 2. Aseta litiumnappiparisto paikalleen niin, että +-puoli osoittaa ylöspäin. 3. Työnnä pariston pidike paikalleen. Kieleke Kauko-ohjaimen käyttäminen Kun painat painiketta, suuntaa kauko-ohjain videokameran kaukoohjaintunnistimeen. Aloitustoimet Kauko-ohjain ei välttämättä toimi asianmukaisesti, jos kaukoohjaintunnistimeen osuu suora auringonvalo tai muu kirkas valo. Jos kauko-ohjain ei toimi, tarkista, onko kauko-ohjaintunnistimen asetukseksi valittu [OFF ] ( 67). Jos videokamera ei toimi kauko-ohjaimen välityksellä tai jos se toimii vain kauko-ohjaimen ollessa lähellä videokameraa, vaihda paristot. 21

22 Vaihe 6: Muistipariston asennus Muistipariston (CR1616-litiumnappiparisto) ansiosta videokamera muistaa päivä-, aika- ( 25) ja muut asetukset, vaikka virtalähde irrotetaan. Kytke videokamera virtalähteeseen, kun vaihdat muistipariston. Muuten asetukset voivat hävitä. 1. Avaa muistikorttipaikan/ muistiparistolokeron kansi. 2. Vedä muistipariston pidike ulos tasapääruuvimeisselin tai muun vastaavan työkalun avulla. 3. Aseta muistiparisto pidikkeeseen +-puoli alaspäin. 4. Aseta paristonpidike paikalleen ja työnnä sitä, kunnes se naksahtaa. lje sitten kansi. Muistipariston käyttöikä on noin yksi vuosi. Punaisena vilkkuva että paristo on vaihdettava. ilmaisee, 22

23 Vaihe 7: Nestekidenäytön säätäminen Nestekidenäytön kääntäminen Kuvauksen kohteena olevat henkilöt voivat tarkastella nestekidenäyttöä. Avaa nestekidenäyttö 90 asteen kulmaan. Voit kääntää nestekidenäyttöä 90 astetta alaspäin. Voit kääntää nestekidenäyttöä 180 astetta objektiivin suuntaisesti (jolloin kuvauskohde voi tarkastella nestekidenäyttöä samalla, kun sinä käytät etsintä). Kun nestekidenäyttö on kuvauskohteeseen päin, sen kuva kääntyy toisinpäin. Kuvauskohde näkee siis peilikuvan. Kun nestekidenäyttö on peilikuvatilassa, siinä näkyvät vain nauha- ja korttitoiminnot ja itselaukaisintoiminto. Etsimessä kaikki toiminnot näkyvät normaalisti. Aloitustoimet Nestekidenäytön kääntäminen 180 astetta on käytännöllistä myös silloin, kun haluat itse mukaan itselaukaisimella otettavaan kuvaan ( 51). Nestekidenäytön taustavalo Voit valita nestekidenäytön kirkkaudeksi normaalin tai kirkkaan painamalla LCD BACKLIGHT -painiketta. Toiminnosta on hyötyä erityisesti ulkona kuvattaessa. Paina LCD BACKLIGHT -painiketta. Kirkkaus muuttuu jokaisella painalluksella. LCD BACKLIGHT -painike Asetus ei vaikuta tallennuksen tai etsimen kirkkauteen. Akkua käytettäessä videokamera muistaa asetuksen, vaikka muuttaisitkin -kytkimen asentoa. Akun käyttöaika lyhenee, kun nestekidenäyttö asetetaan kirkkaammalle. 23

24 Vaihe 8: Näyttökielen vaihtaminen Videokameran näyttöjen ja valikkojen kieltä voidaan muuttaa. Videokamerassasi käytettävissä olevat kielet vaihtelevat sen mukaan, miltä alueelta olet ostanut sen. Kieliryhmä A Kieliryhmä B Saksa, englanti, espanja, ranska, italia, puola, venäjä, yksinkertaistettu kiina, japani Englanti, yksinkertaistettu kiina, perinteinen kiina, thai MENU ( 63) DISPLAY SETUP/ LANGUAGE ENGLISH 1. Aseta -kytkin asentoon CAMERA tai PLAY. 2. Avaa FUNC.-valikko painamalla FUNC.-painiketta. FUNC.-valikko tulee näyttöön. Jatka avaamalla asetusvalikot ohjaimen avulla. 3. Valitse ohjaimella ( ) -kuvake ja paina ( ). 4. Valitse ( ) [DISPLAY SETUP/ ] -valikko ja paina ( ). Valitse sen jälkeen ( ) [LANGUAGE]- vaihtoehto ja paina ( ). 5. Valitse (, ) kieli ja tallenna muutokset painamalla ( ). 6. lje valikko painamalla FUNC.-painiketta. Jos olet vaihtanut kielen vahingossa, vaihda asetusta valikkokohdan vieressä olevaa -merkkiä seuraamalla. Näytössä tulostus- ja suorasiirtoasetusten vaihtamisen aikana näkyvät ja pysyvät samoina valitusta kielestä riippumatta. 24

25 Vaihe 9: Aikavyöhykkeen, päiväyksen ja ajan asettaminen Aikavyöhykkeen/kesäajan asettaminen MENU ( 63) DATE/TIME SETUP T.ZONE/DST PARIS 1. Aseta -kytkin asentoon CAMERA tai PLAY. 2. Avaa FUNC.-valikko painamalla FUNC.-painiketta. 3. Valitse ohjaimella ( ) -kuvake ja paina ( ). 4. Valitse ( ) [DATE/TIME SETUP] -valikko ja paina ( ). Valitse sen jälkeen ( ) vaihtoehto [T.ZONE/ DST] ja paina ( ). Aikavyöhykeasetus tulee näkyviin (ks. seuraavan sivun taulukko). Oletusasetus on alueesta riippuen Pariisi tai Singapore. 5. Valitse ( ) oma aikavyöhykkeesi ja paina ( ). Aseta kesäaika valitsemalla aikavyöhyke, jonka vieressä on merkki. Aloitustoimet Päiväyksen ja ajan asettaminen MENU ( 63) DATE/TIME SETUP DATE/TIME 1.JAN :00AM 6. Valitse ( ) vaihtoehto [DATE/TIME] ja paina ( ). Päiväyksen ympärillä näkyy valintakehys ja päivän ympärillä olevat valintanuolet vilkkuvat. 7. Aseta haluamasi päivä ohjaimella ( ) ja siirry ( ) seuraavaan kenttään. Valintanuolet vilkkuvat seuraavan päiväys-/aikakentän ympärillä. Aseta kuukausi, vuosi, tunnit ja minuutit samalla tavoin. Jos sinun ei tarvitse muuttaa kaikkia asetuksia, voit siirtyä ohjaimella ( ) haluamaasi muutettavaan asetukseen. 8. Käynnistä kello painamalla ( ). 9. lje valikko painamalla FUNC.-painiketta. 25

26 Aikavyöhykkeet Kun olet kerran asettanut aikavyöhykkeen, päiväyksen ja ajan, sinun ei tarvitse asettaa aikaa uudelleen aikavyöhykkeeltä toiselle matkustaessasi. Valitse aikavyöhyke kohdemaan mukaan, niin videokamera säätää kellon automaattisesti. Aikavyöhykkeet ja ero GMT/UTC-aikaan. Lontoo (LONDON) GMT/UTC Wellington (WELLGTN) +12 Pariisi (PARIS) +1 Samoa -11 Kairo (CAIRO) +2 Honolulu -10 Moskova (MOSCOW) +3 Anchorage -9 Dubai +4 Los Angeles (L.A.) -8 Karachi +5 Denver -7 Dacca +6 Chicago -6 Bangkok +7 New York -5 Singapore +8 Caracas -4 Tokio (TOKYO) +9 Rio de Janeiro (RIO) -3 Sydney +10 Fernando de Noronha (FERNANDO) -2 Solomon +11 Azorit (AZORES) -1 26

27 Perustoiminnot Tallentaminen Videokuvan tallentaminen nauhalle Ennen tallentamisen aloittamista Tee testitallennus ennen varsinaisen tallentamisen aloittamista varmistaaksesi, että videokamera toimii oikein. Puhdista kuvapäät tarvittaessa ( 120). 1. Pidä -kytkimen lukituspainiketta painettuna ja aseta kytkin asentoon CAMERA. 2. Aseta NAUHA/KORTTI-kytkin asentoon. 3. Avaa linssinsuojus (siirrä linssinsuojuskytkin asentoon ). 4. Aloita tallentaminen painamalla käynnistys-/pysäytyspainiketta. Voit keskeyttää tallennuksen painamalla käynnistys-/pysäytyspainiketta uudelleen. Perustoiminnot Tallentaminen Tallennuksen jälkeen 1. Käännä -kytkin asentoon. 2. lje linssinsuojus (siirrä linssinsuojuskytkin asentoon ). 3. Poista kasetti kamerasta. 4. Irrota virtalähde. 5. lje nestekidenäyttö. Odota ennen tallentamisen aloittamista, että nauhalaskin pysähtyy täysin. Jos et poista kasettia kamerasta, voit nauhoittaa seuraavan kuvausjakson aiheuttamatta nauhoitusten välille kohinaa tai tyhjiä kohtia, vaikka kytkisitkin kameran pois päältä. Nestekidenäytön käyttäminen voi olla vaikeaa kirkkaassa valossa. Tällöin kannattaa käyttää etsintä. Tallennettaessa läheltä tulevia voimakkaita ääniä (kuten ilotulitusta, rumpuja tai konsertteja) ääni saattaa vääristyä tai tallentua väärällä äänitasolla. Tämä on täysin normaalia. Nauhan ja kuvapäiden suojaamiseksi videokamera lakkaa tallentamasta ( ) oltuaan 4 minuuttia 30 sekuntia taukotilassa ( ). Aloita tallennus pysäytystilassa painamalla käynnistys-/pysäytyspainiketta. 27

28 Kun videokamera saa virran akusta, sen virta katkeaa akun säästämiseksi ( 67), jos kamera on käyttämättä 5 minuuttia. Noin 30 sekuntia ennen sammumista näyttöön tulee viesti AUTO POWER OFF. Jos videokamerasta katkeaa virta, käännä -kytkin asentoon ja uudelleen päälle. Nestekidenäyttö ja etsimen ruutu: Näyttöjen valmistuksessa käytetään suurtarkkuustekniikkaa. Yli 99,99 % kuvapisteistä toimii määritysten mukaisesti. Alle 0,01 % kuvapisteistä voi syttyä ajoittain väärin tai näkyä mustina tai vihreinä pisteinä. Tällä ei ole vaikutusta tallentuvaan kuvaan, eikä ilmiötä voida pitää toimintavirheenä. Näytöt tallennuksen aikana Aikakoodi Ilmaisee tallennusajan tunteina, minuutteina ja sekunteina. Jäljellä oleva nauha Ilmaisee jäljellä olevan nauhan määrän minuutteina. muuttuu tallennettaessa. END vilkkuu, kun nauha loppuu. Jos aikaa on jäljellä alle 15 sekuntia, nauhalla jäljellä olevaa aikaa ei välttämättä näy. Ilmaisimen asianmukainen toiminta riippuu käytettävästä nauhatyypistä. Tallennuksen muistutin Kun aloitat tallentamisen, videonauhuri laskee 1 10 sekuntia. Tämä auttaa ehkäisemään liian lyhyitä otoksia. Kun vilkkuu vilkkuu punaisena, kun litiumnappiparistoa ei ole asennettu tai kun nappiparisto on vaihdettava. 28

29 Tarkastelu ja hakeminen tallennettaessa Voit tarkastella tallennuksesi viimeisiä sekunteja (tallennuksen tarkastelu). Voit myös toistaa nauhaa hakeaksesi paikan, josta haluat alkaa tallennuksen (tallennuksen haku). Käytettävissä vain -tilassa. Ohjain Tilakytkin Tallennuksen tarkastelu Tallennuksen taukotilassa: 1. Aseta tilakytkin asentoon. 2. Jollei ohjaimen opas tule näyttöön, paina ( ). 3. Paina ohjainta ( ) hetki suuntaan ja vapauta vipu. Kamera kelaa nauhaa taaksepäin, näyttää edellisen otoksen viimeiset sekunnit ja palaa sen jälkeen tallennuksen taukotilaan. EXP FOCUS Perustoiminnot Tallentaminen Tallennuskohdan haku Tallennuksen taukotilassa: 1. Aseta tilakytkin asentoon. 2. Jollei ohjaimen opas tule näyttöön, paina ( ). 3. Pidä ohjainta painettuna ( ) suuntaan, kun haluat etsiä taaksepäin kohti tallennuksen alkua, tai painettuna ( ) suuntaan, kun haluat etsiä tallennuksen loppuun päin. Vapauta ohjain kohdassa, josta haluat aloittaa tallennuksen. Kamera palaa tallennuksen taukotilaan. EXP FOCUS 29

30 Tallentaminen muistikortille Stillkuvien tallentaminen muistikortille 1. Pidä -kytkimen lukituspainiketta painettuna ja aseta kytkin asentoon CAMERA. 2. Aseta NAUHA/KORTTI-kytkin asentoon. 3. Avaa linssinsuojus (siirrä linssinsuojuskytkin asentoon ). 4. Muuta tarvittaessa stillkuvien kokoa ja laatua ( 75). Oletuskuvakoko ja -laatu on L x Paina PHOTO-painike puoliväliin. Kun tarkennus on säädetty, muuttuu vihreäksi ja näkyviin tulee vihreä kehys. Samalla kuuluu merkkiääni. Kun painat kauko-ohjaimen PHOTOpainiketta, stillkuva tallennetaan välittömästi. 6. Paina PHOTO-painike pohjaan. ja tarkennuskehys häviävät ja kuulet laukaisuäänen. Korttikäytön ilmaisin vilkkuu. Videokuvan tallentaminen muistikortille 1. Pidä -kytkimen lukituspainiketta painettuna ja aseta kytkin asentoon CAMERA. 2. Aseta NAUHA/KORTTI-kytkin asentoon. 3. Avaa linssinsuojus (siirrä linssinsuojuskytkin asentoon ). 4. Valitse videokuvan koko ( 75). Aseta muu kuin oletuskoko [ MOVIE REC OFF]. 5. Aloita tallentaminen painamalla käynnistys-/pysäytyspainiketta. Korttikäytön ilmaisin vilkkuu. Lopeta tallentaminen painamalla käynnistys-/pysäytyspainiketta. 30

31 Älä katkaise videokamerasta virtaa, vaihda NAUHA/KORTTI-kytkimen asentoa, irrota virtalähdettä, avaa muistikorttitilan kantta tai poista muistikorttia korttikäytön ilmaisimen vilkkuessa. Muuten tiedostot saattavat vahingoittua. Tarkennuskehys: Videokamera valitsee automaattisesti yhdeksästä tarkennuskehyksestä sopivan. Tarkennus onnistuu siis myös kohteisiin, jotka eivät ole kuvan keskellä ( 78). Jos automaattinen tarkennus kohteeseen ei onnistu, muuttuu keltaiseksi. Pidä PHOTO-painiketta puoliksi painettuna ja säädä tarkennus manuaalisesti ohjaimen avulla ( ). Stillkuvia tallennettaessa (edellä kuvattu vaihe 5) kuva saattaa näyttää tarkentamattomalta hetken, kun videokamera tarkentaa. Jos kohde on liian kirkas, OVEREXP. alkaa vilkkua. Käytä tässä tapauksessa lisävarusteena saatavaa ND-suodatinta FS-H27U. Muistikortille tallennettujen video-otosten ääni on yksikanavainen. osittelemme käytettäväksi muistikorttia, jonka siirtonopeus on yli 2 Mt sekunnissa. Muistikortti on ensin alustettava tällä videokameralla. Jos muistikorttia ei ole alustettu tällä videokameralla tai sille on toistuvasti tallennettu ja pyyhitty tietoja, tallennusnopeus saattaa hidastua ja tallentaminen pysähtyä. Kun videokamera saa virran akusta, sen virta katkeaa akun säästämiseksi ( 67), jos kamera on käyttämättä 5 minuuttia. Noin 30 sekuntia ennen sammumista näyttöön tulee viesti AUTO POWER OFF. Jos videokamerasta katkeaa virta, käännä -kytkin asentoon ja uudelleen päälle. Perustoiminnot Tallentaminen 31

32 Näytöt stillkuvan tallentamisen aikana Stillkuvan laatu ja koko ( 75) Ilmoittaa stillkuvan laadun ja kuvakoon. Jäljellä oleva stillkuvien tallennuskapasiteetti vilkkuu punaisena: ei korttia vihreänä: 6 kuvaa tai enemmän keltaisena: 1 5 kuvaa punaisena: ei enempää kuvia Luku ei välttämättä pienene, vaikka kuva onkin tallennettu. Luku voi myös pienentyä kahdella kuvalla kerralla. Kaikki ilmaisimet näkyvät vihreinä, kun muistikorttia toistetaan. Korttikäytön näyttö Näyttöön ilmestyy, mikä tarkoittaa, että videokamera tallentaa muistikortille. Näytöt videokuvan tallentamisen aikana Videokuvan koko ( 75) Ilmaisee videokuvan koon. Korttikäytön näyttö tulee näkyviin ja liikkuu, mikä tarkoittaa, että videokamera tallentaa muistikortille. Jäljellä oleva videokuvan tallennuskapasiteetti Ilmaisee jäljellä olevan ajan tunteina ja minuutteina. Kun aikaa on jäljellä alle 1 minuutti, jäljellä oleva aika näytetään 10 sekunnin askelin, ja kun aikaa on jäljellä alle 10 sekuntia, 1 sekunnin askelin. Näytön toiminta vaihtelee tallennusolosuhteiden mukaan. Todellisuudessa aikaa voi olla jäljellä enemmän tai vähemmän kuin näyttö ilmaisee. Videokuvan tallennusaika Ilmoittaa videokuvan tallennusajan muodossa tunnit : minuutit : sekunnit. 32

33 Zoomaaminen Zoom on käytettävissä - ja -tiloissa. Nauhalle tallennettaessa voit käyttää optisen zoomin lisäksi digitaalista zoomia ( 64). Optinen zoom 20x 18x Digitaalinen zoom 80x / 800x 72x / 720x Zoomaaminen kauemmaksi Zoomaaminen lähemmäksi Zoomin säädin Perustoiminnot Tallentaminen Optinen zoom Zoomaa kauemmas siirtämällä zoomin säädintä kohti W:tä (laajakulma). Zoomaa lähemmäs siirtämällä zoomin säädintä kohti T:tä (telekuvaus). Käytettäessä zoomia videokameralla zoomausnopeutta voidaan myös vaihtaa ( 34). Voit käyttää myös kauko-ohjaimen T- ja W-painikkeita. Kaukosäätimen zoomausnopeus on sama kuin videokameran (kun on valittu jokin vakiozoomausnopeuksista) tai kiinteä [SPEED 3] (kun on valittu asento [VARIABLE]). Kun zoom on asetettu asentoon [VARIABLE], zoomausnopeus on suurempi pysäytystilassa ja tallennuksen taukotilassa. Liiallinen zoomin käyttö videokuvaa tallennettaessa saattaa aiheuttaa sen, että tallenteet vaikuttavat rauhattomilta tai aiheuttavat toistohäiriöitä. Käytä zoomia tarkoituksenmukaisesti. Pysyttele vähintään 1 metrin etäisyydellä kohteesta. Laajakulmaa käyttäessäsi voit tarkentaa kohteeseen jopa 1 cm:n etäisyydelle. 33

34 Zoomausnopeuden valinta Kun käytät zoomia videokuvatessasi, voit asettaa zoomausnopeudeksi vaihtelevan nopeuden tai yhden kolmesta kiinteästä zoomausnopeudesta. Kun zoomausnopeus on [VARIABLE], zoomausnopeus riippuu siitä, kuinka aktivoit zoomin säätimen kun painat sitä hitaasti, zoomaus on hitaampaa, ja nopeasti painettaessa zoomaus on nopeampaa. Käytettävissä - ja -tiloissa. MENU ( 63) CAMERA SETUP ZOOM SPEED VARIABLE 1. Avaa FUNC.-valikko painamalla FUNC.-painiketta. 2. Valitse ohjaimella ( ) -kuvake ja paina ( ). 3. Valitse ( ) [CAMERA SETUP] -valikko ja paina ( ). Valitse sen jälkeen ( ) vaihtoehto [ZOOM SPEED] ja paina ( ). 4. Valitse asetusvaihtoehto ja tallenna muutokset painamalla ( ). 5. lje valikko painamalla FUNC.-painiketta. Nopein zoomausnopeus saadaan [VARIABLE]-asetuksella. Kiinteistä zoomausnopeuksista [SPEED 3] on nopein ja [SPEED 1] hitain. 34

35 Laajakuvatallennus (16:9) Videokamerassa on täysileveyksinen CCD-kenno, joka mahdollistaa korkearesoluutioisen 16:9-kuvasuhteen tallennuksen. Käytettävissä vain -tilassa. WIDE SCR -painike Paina WIDE SCR -painiketta. WIDE SCR -painikkeen painaminen vaihtaa laajakuvatilasta (16:9) kuvasuhteeseen 4:3 ja takaisin. Laajakuvatilassa näkyviin tulee. Nestekidenäytössä: laajakuvavideo näkyy normaalisti; kuvasuhteella 4:3 tallennettu video näkyy mustilla sivupalkeilla varustettuna. Etsimen näytössä: laajakuvavideo näkyy postilaatikkonäyttönä; kuvasuhteella 4:3 tallennettu video näkyy normaalisti. Kun kytket kuvanvakaimen pois käytöstä, vaakasuuntainen näkymä laajenee. Valitse tv-tyyppi ([TV TYPE]) sen mukaan, mikä kuvasuhde on televisiossa, johon liität videokameran laajakuva (16:9) vai tavallinen kuvasuhde (4:3) ( 41). Näin varmistat, että laajakuvatallennukset toistetaan ilman vääristymiä. Perustoiminnot Tallentaminen 35

36 Vinkkejä parempaan tallennukseen Ote kamerasta Jotta saisit mahdollisimman vakaan kuvan, pidä kamerasta lujasti kiinni oikealla kädellä ja tue oikea kyynärpää vartaloasi vasten. Tarvittaessa voit tukea kameraa myös vasemmalla kädelläsi. Varo koskettamasta mikrofonia tai objektiivia sormillasi. Vakauden parantaminen Nojaa seinää vasten Aseta videokamera pöydälle Polvistu toisen polven varaan Käytä jalustaa Nojaa kyynärpäähän Valaistus Ulkona kuvattaessa kannattaa pitää aurinko selän takana. Jos käytät jalustaa, älä jätä etsintä alttiiksi suoralle auringonvalolle, sillä se voi sulaa (okulaarilinssi keskittää valonsäteet). Älä käytä yli 5,5 mm pitkiä jalustan kiinnitysruuveja, Kameran kiinnitysnasta sillä ne voivat vahingoittaa videokameraa. Videokameraa ei voi asentaa jalustoihin, joissa on kiinteät kameran kiinnitysnastat (joita ei voi vetää sisään). 36

37 Toisto Nauhan toistaminen Jos toistettava kuva on vääristynyt, puhdista kuvapäät Canonin puhdistuskasetilla tai yleisesti alan liikkeistä saatavalla digitaalisten kuvapäiden puhdistuskasetilla ( 120). 1. Pidä -kytkimen lukituspainiketta painettuna ja aseta kytkin asentoon PLAY. 2. Aseta NAUHA/KORTTI-kytkin asentoon. 3. Jollei ohjaimen opas tule näyttöön, paina ( ). 4. Kelaa nauhaa taaksepäin painamalla ohjainta ( ) suuntaan. 5. Toista nauha työntämällä ohjainta ( ) suuntaan. Keskeytä toisto väliaikaisesti painamalla ( ) uudelleen. 6. Pysäytä toisto työntämällä ohjainta ( ) suuntaan. Perustoiminnot Toisto Jos haluat käyttää etsintä, sulje nestekidenäyttö. Nestekidenäyttö: Aikakoodi näyttää toiston aikana tunnit, minuutit, sekunnit ja kuvat. Jos aikaa on jäljellä alle 15 sekuntia, nauhassa jäljellä oleva aika ei välttämättä näy. 37

38 Erikoistoistotilat REW PLAY FF STOP PAUSE SLOW / (toiston taukotila) Työnnä normaalin toiston aikana ohjainta ( ) suuntaan / tai paina kauko-ohjaimen PAUSE -painiketta. (kuvallinen eteenkelaus) / (kuvallinen takaisinkelaus) Toistaa nauhaa 11,5-kertaisella nopeudella. Pidä normaalin toiston aikana ohjainta painettuna ( ) suuntaan tai ( ) suuntaan. Voit myös pitää painettuna kaukoohjaimen FF - tai REW -painiketta. Normaaliin toistoon palataan vapauttamalla ohjain tai kauko-ohjaimen painike. / (toisto taaksepäin) Paina kauko-ohjaimen painiketta normaalin toiston aikana. Palaa normaaliin toistoon painamalla kauko-ohjaimen PLAY -painiketta tai paina ohjainta ( ) suuntaan /. +/ (katselu kuva kerrallaan) / / (katselu kuva kerrallaan taaksepäin) Toistaa nauhaa kuva kuvalta. Paina kauko-ohjaimen painiketta toistuvasti toiston taukotilassa. Paina ja pidä painike painettuna, kun haluat toistaa nauhaa kuva kuvalta eteen- tai taaksepäin jatkuvalla toistolla. Palaa normaaliin toistoon painamalla kaukoohjaimen PLAY -painiketta tai paina ohjainta ( ) suuntaan /. SLOW (hidas toisto eteenpäin) / (hidas toisto taaksepäin) Toistaa nauhaa noin 1/3-kertaisella nopeudella. Paina kauko-ohjaimen painiketta normaalin tai taaksepäin toiston aikana. Palaa normaaliin toistoon painamalla kaukoohjaimen PLAY -painiketta tai paina ohjainta ( ) suuntaan /. (kuvallinen eteenkelaus x2) / (kuvallinen taaksekelaus x2) Toistaa nauhaa kaksinkertaisella nopeudella. Paina kauko-ohjaimen -painiketta normaalin tai taaksepäin toiston aikana. Palaa normaaliin toistoon painamalla kaukoohjaimen PLAY -painiketta tai paina ohjainta ( ) suuntaan /. Erikoistoiston aikana ei kuulu ääntä. Kuva saattaa hieman vääristyä joidenkin erikoistoistotilojen aikana. Jos videokamera jätetään toiston taukotilaan yli 4 minuutiksi ja 30 sekunniksi, nauha pysähtyy automaattisesti nauhan ja kuvapäiden suojaamiseksi. 38

39 Toistaminen muistikortilta 1. Pidä -kytkimen lukituspainiketta painettuna ja aseta kytkin asentoon PLAY. 2. Aseta NAUHA/KORTTI-kytkin asentoon. 3. Jollei ohjaimen opas tule näyttöön, paina ( ). 4. Siirry kuvasta toiseen painamalla ohjainta ( ). Videokuvan toistaminen muistikortilta: 5. Paina ohjainta ( ) suuntaan /. Paina ohjainta ( ) uudelleen suuntaan /, niin toisto keskeytyy / käynnistyy uudelleen. Toiston aikana Pysäytä toisto työntämällä ohjainta ( ) suuntaan. Kun videokuvan toisto päättyy tai pysäytetään, videon ensimmäinen kuva näkyy stillkuvana. Käynnistä kuvallinen kelaus eteen-/taaksepäin 8-kertaisella nopeudella painamalla ohjainta ( ) suuntaan tai tai painamalla kaukosäätimen REW - / FF -painiketta. Perustoiminnot Toisto Muulla kuin tällä videokameralla tallennetut kuvat, tietokoneesta ladatut kuvat (näytekuvia 61 lukuun ottamatta), tietokoneessa muokatut kuvat ja kuvat, joiden tiedostonimi on vaihdettu, eivät välttämättä toistu asianmukaisesti. Älä katkaise videokamerasta virtaa, vaihda NAUHA/KORTTI-kytkimen asentoa, irrota virtalähdettä, avaa muistikorttitilan kantta tai poista muistikorttia korttikäytön ilmaisimen vilkkuessa. Muuten tiedostot saattavat vahingoittua. 39

40 Äänenvoimakkuuden säätö Jos katselet toistoa nestekidenäytöstä, videokamera toistaa äänen kiinteästä kaiuttimesta. Ääni mykistyy, kun nestekidenäyttö suljetaan. Käytettävissä - ja -tiloissa. Kaiutin Ohjain FUNC.-painike ( 63) SPEAKER VOLUME 1. Avaa FUNC.-valikko painamalla FUNC.-painiketta. 2. Valitse ohjaimella ( ) kaiuttimen äänenvoimakkuuden kuvake. 3. Säädä ( ) äänenvoimakkuus halutuksi. 4. Tallenna asetus ja sulje valikko painamalla FUNC.- painiketta. Jos pienennät äänenvoimakkuuden nollaan, äänenvoimakkuusnäytöksi tulee. Kun stereovideokaapeli kytketään AV-liitäntään, kaiuttimen ääni mykistyy. 40

41 Toistaminen TV-ruudussa Televisiotyypin valinta Säädä toiston aikana [TV TYPE] -vaihtoehto vastaamaan televisiota, johon haluat liittää videokameran. Käytettävissä vain -tilassa. MENU ( 63) VCR SETUP TV TYPE WIDE TV 1. Avaa FUNC.-valikko painamalla FUNC.-painiketta. 2. Valitse ohjaimella ( ) -kuvake ja paina ( ). 3. Valitse ( ) [VCR SETUP] -valikko ja paina ( ). Valitse sen jälkeen ( ) [TV TYPE] -vaihtoehto ja paina ( ). 4. Valitse asetusvaihtoehto ja tallenna muutokset painamalla ( ). [WIDE TV]: televisiot, joiden kuvasuhde on 16:9. [NORMAL TV]: televisiot, joiden kuvasuhde on 4:3. 5. lje valikko painamalla FUNC.-painiketta. SCART-liitännällä varustetut televisiot Tutustu myös television tai videonauhurin käyttöohjeisiin. Perustoiminnot Toisto Signaalin suunta Avaa liitännän kansi STV-250N-stereo/ videokaapeli (vakiovaruste) PC-A10-SCARTsovitin 1. Katkaise virta kaikista laitteista ennen niiden liittämistä toisiinsa. 2. Liitä PC-A10-SCART-sovitin television tai kuvanauhurin liittimiin. 41

42 3. Kytke stereo/videokaapeli videokameran AV-liitäntään ja SCARTsovittimen liitäntöihin. Kytke valkoinen liitin valkoiseen AUDIO-ääniliitäntään L (vasen), punainen liitin punaiseen AUDIO-ääniliitäntään R (oikea) ja keltainen liitin keltaiseen VIDEOkuvaliitäntään. 4. Jos kytket videokameran televisioon, valitse ohjelmalähteeksi VIDEO. Jos kytket videokameran videonauhuriin, valitse ohjelmalähteeksi LINE. Mukana toimitettava PC-A10-SCART-sovitin tukee vain lähtöliitäntöjä. Käytä analogiseen linjasisäänmenotallennukseen tai analogi-digitaalimuuntoon alan liikkeistä saatavaa SCART-sovitinta, jossa on tulo-ominaisuus. Televisiot, joissa ei ole SCART-liitäntää Tutustu myös television tai videonauhurin käyttöohjeisiin. Avaa liitännän kansi Signaalin suunta STV-250N-stereo/ videokaapeli (vakiovaruste) INPUT VIDEO AUDIO L R 1. Katkaise virta kaikista laitteista ennen niiden liittämistä toisiinsa. 2. Kytke stereo/videokaapeli videokameran AV-liitäntään ja television/ videonauhurin ääniliitäntöihin. Kytke valkoinen liitin valkoiseen AUDIO-ääniliitäntään L (vasen), punainen liitin punaiseen AUDIO-ääniliitäntään R (oikea) ja keltainen liitin keltaiseen VIDEO-liitäntään. 3. Jos kytket videokameran televisioon, valitse ohjelmalähteeksi VIDEO. Jos kytket videokameran videonauhuriin, valitse ohjelmalähteeksi LINE. osittelemme, että videokamera kytketään verkkovirtalaitteeseen. Kun stereovideokaapeli kytketään AV-liitäntään, kaiuttimen ääni mykistyy. 42

43 Lisätoiminnot Kuvausohjelmat Kuvausohjelmien käyttäminen Easy-automaattitila Kamera huolehtii valotuksesta, tarkennuksesta ja muista säädöistä. Sinun tarvitsee vain suunnata kamera kohteeseen ja kuvata. Kuvausohjelmat Ohjelmoitu automaattivalotus ( 46) Ohjelmoitu automaattivalotus -ohjelmassa voit Easyautomaattiohjelman tavoin kohdistaa ja kuvata. Voit kuitenkin muuttaa joitakin säätöjä. Muotokuvaus Videokamera käyttää suurta aukkoa, jolloin kohde tarkentuu mutta muut, häiritsevät yksityiskohdat sumentuvat. Lumi Kuvaa tällä ohjelmalla kirkkailla hiihtorinteillä. Ohjelma estää kohteen alivalottumisen. Kohdevalokuvaus Kuvaa tällä ohjelmalla valaistuja kohteita. Urheilukuvaus Kuvaa tällä ohjelmalla urheilua, kuten tennistä tai golfia. Ranta Kuvaa tällä ohjelmalla aurinkoisella rannalla. Ohjelma estää kohteen alivalottumisen. Ilotulitus Kuvaa tällä ohjelmalla ilotulitusta. Lisätoiminnot Kuvausohjelmat Yökuvaus Tällä ohjelmalla voit kuvata heikossa valaistuksessa. Auringonlasku Kuvaa tällä ohjelmalla värikkäitä auringonlaskuja. 43

44 Kuvausohjelman valitseminen Ohjain Tilakytkin Käytettävissä vain - ja -tiloissa. Aseta tilakytkin haluttuun asentoon. : täysautomaattitallennusohjelma. : valittavissa ohjelmoitu automaattivalotus, muotokuvaus, urheilukuvaus, yökuvaus, lumi, ranta, auringonlasku, kohdevalokuvaus tai ilotulitus ( 43). Kun olet asettanut tilakytkimen asentoon, valitse tallennusohjelma seuraavasti: 1. Avaa FUNC.-valikko painamalla FUNC.-painiketta. 2. Valitse ohjaimella ( ) kuvausohjelman kuvake. 3. Valitse ( ) kuvausohjelma alapalkin vaihtoehdoista. 4. Tallenna asetus ja sulje valikko painamalla FUNC.- painiketta. Valitun kuvausohjelman symboli tulee näkyviin. 44 Älä muuta kuvausohjelmaa tallennuksen aikana, sillä tällöin kuvan kirkkaus saattaa muuttua äkillisesti. Muotokuvaus: - Tausta on sitä sumeampi, mitä voimakkaampaa telezoomausta käytät. - Kuva ei välttämättä näytä tasaiselta toistettaessa. Urheilukuvaus: Kuva ei välttämättä näytä tasaiselta toistettaessa. Yökuvaus: - Liikkuvista kohteista voi jäädä jälkikuva. - Kuvanlaatu ei välttämättä ole yhtä hyvä kuin muissa ohjelmissa. - Näyttöön saattaa tulla valkoisia pisteitä. - Automaattitarkennus saattaa toimia heikommin kuin muissa ohjelmissa. Tarkenna tällöin manuaalisesti ( 48). - Digitaalista zoomia ei voida käyttää tässä kuvausohjelmassa.

45 Lumi/ranta: - Kohde saattaa ylivalottua pilvisellä säällä tai varjoisessa paikassa. Tarkista kuva näytöstä. - Kuva ei välttämättä näytä tasaiselta toistettaessa. Ilotulitus: osittelemme jalustan käyttöä videokameran tärähtelyn ehkäisemiseksi. Käytä jalustaa kuvatessasi -tilassa, koska valotusaika on pitempi. Lisätoiminnot Kuvausohjelmat 45

46 Ohjelmoidun automaattikuvausohjelman käyttäminen Videokamera säätää valotusajan ja valotuksen kohteen kirkkauden mukaan. Ohjelmoidussa automaattivalotusohjelmassa voit ( ) kohdistaa ja kuvata samoin kuin -ohjelmassa. Voit kuitenkin muuttaa joitain säätöjä. Käytettävissä vain - ja -tiloissa. Aseta tilakytkin asentoon ja valitse [PROGRAM AE] -tallennusohjelma ( 44). Jos ihanteellinen valotus ei ole mahdollista, kokeile seuraavia toimenpiteitä. Säädä valotusta manuaalisesti ( 47). Käytä LED-valoa ( 50). 46

47 Tallentaminen Valotuksen säätö käsin Säädä valotusta, jos taustavalaistu kohde alivalottuu tai kirkkaan valon vaikutuksesta ylivalottuu. Valotusta ei voida säätää ilotulitusohjelmassa ( ). Käytettävissä vain - ja -tiloissa. Ohjain Tilakytkin Valotuksen lukitus 1. Aseta tilakytkin asentoon. 2. Jollei ohjaimen opas tule näyttöön, paina ( ). EXP 3. Siirry valotuksen lukitustilaan painamalla ohjainta ( ) suuntaan [EXP]. BACK [EXP] näkyy ohjaimen oppaassa vaaleansinisenä, ja näyttöön tulee valotuksensäädön osoitin ja neutraali arvo ±0. Kun zoomaat valotuksen lukituksen aikana, kuvan kirkkaus voi muuttua. Valotuksen säätäminen Valotuksen lukituksen aikana: 4. Säädä ( ) kuvan kirkkautta tarvittaessa. Palauta automaattivalotus painamalla ohjainta ( ) uudelleen suuntaan [EXP]. Valotuksensäädön osoitin häviää ja [EXP] muuttuu taas valkoiseksi. 5. Tallenna valotusasetus työntämällä ohjainta ( ) suuntaan [BACK]. Kun zoomaat valotuksen lukituksen aikana, kuvan kirkkaus voi muuttua. Säätöalue määräytyy valotuksen lukitushetkellä vallitsevan kirkkauden mukaan. Valotuksen käsisäätö muuttuu automaattivalotukseksi, jos katkaiset videokamerasta virran tai vaihdat kuvausohjelmaa. Lisätoiminnot Tallentaminen 47

48 Tarkennuksen säätö käsin Automaattinen tarkennus ei välttämättä toimi hyvin seuraavanlaisia kohteita kuvattaessa. Tarkenna tällaisissa tapauksissa käsin. Heijastavat pinnat Kohteet, joissa ei ole suuria kontrastieroja tai pystyviivoja Nopeasti liikkuvat kohteet Likaisten tai kosteiden ikkunoiden takana olevat kohteet Yökuvaus Zoomin säädin Ohjain Tilakytkin Käytettävissä vain - ja -tiloissa. 1. Aseta tilakytkin asentoon. 2. Säädä zoomausta. 3. Jollei ohjaimen opas tule näyttöön, paina ( ). 4. Käynnistä käsintarkennus painamalla ohjainta ( ) suuntaan [FOCUS]. BACK FOCUS Ohjaimen oppaan [FOCUS] näkyy vaaleansinisenä ja näyttöön tulee MF. 5. Säädä ( ) tarkennus halutuksi. Loitonna tarkennusta painamalla ohjainta ( ) suuntaan tai lähennä tarkennusta painamalla ohjainta ( ) suuntaan. Ota automaattitarkennus uudelleen käyttöön painamalla ohjainta ( ) uudelleen suuntaan [FOCUS]. MF häviää ja [FOCUS] muuttuu taas valkoiseksi. 6. Tallenna tarkennusasetus painamalla ohjainta ( ) suuntaan [BACK]. Asetus palaa automaattitarkennukseksi, kun asetat tilakytkimen asentoon. Säädä tarkennus uudelleen, jos olet välillä katkaissut kamerasta virran. 48

49 Tarkennus äärettömään Käytä tätä toimintoa, kun haluat tarkentaa kaukaisiin kohteisiin, esim. vuoreen tai ilotulitukseen. Käytettävissä vain - ja -tiloissa. 1. Jollei ohjaimen opas tule näyttöön, paina ( ). 2. Pidä ohjainta painettuna ( ) suuntaan [FOCUS] yli 2 sekunnin ajan. Aluksi näyttöön tulee MF, joka muuttuu sitten -symboliksi. 3. Tallenna tarkennusasetus työntämällä ohjainta ( ) suuntaan [BACK]. Tarkennuksen äärettömään ollessa käytössä: zoomin tai ohjaimen käyttäminen ( ) tai videokameran virran katkaisu peruuttaa tarkennuksen äärettömään ja videokamera palautuu käsintarkennukseen. Lisätoiminnot Tallentaminen 49

50 LED-valon käyttö Voit kytkeä LED-valon (apuvalon) kaikissa kuvausohjelmissa. LIGHT-painike Kaksinkertainen LED-valo Käytettävissä vain - ja -tiloissa. Paina LIGHT-painiketta. Näyttöön tulee. LED-valo syttyy ja sammuu painiketta painamalla. Älä suuntaa LED-valoa ihmiseen, joka ajaa autoa. Älä katso LED-valoon liian pitkään. Älä käytä LED-valoa lähellä silmiä. 50

51 Itselaukaisimen käyttäminen Itselaukaisinta voidaan käyttää sekä video- että stillkuvien tallentamiseen. PHOTO-painike Käynnistys-/ pysäytyspainike Ohjain Käytettävissä vain - ja -tiloissa. Tallennettaessa videokuvaa: ( 53) SELF TIMER OFF 1. Avaa FUNC.-valikko, valitse ( ) itselaukaisimen kuvake. 2. Aseta ( ) se asentoon [SELF TIMER ON] ja sulje valikko. Näyttöön tulee " ". 3. Paina käynnistys-/pysäytyspainiketta. Videokamera aloittaa tallennuksen 10 sekunnin viiveellä (2 sekunnin, jos käytät kauko-ohjaimen START/STOP-painiketta). Aikalukema näkyy näytössä. Stillkuvia tallennettaessa: ( 53) SINGLE 1. Avaa FUNC.-valikko ja valitse ( ) kuvaustavan kuvake. 2. Valitse ( ) [SELF TIMER] ja sulje valikko. Näyttöön tulee " ". 3. Paina PHOTO-painike ensin puoleenväliin, jolloin automaattitarkennus käynnistyy, ja sen jälkeen pohjaan. Videokamera tallentaa kuvan 10 sekunnin viiveellä (2 sekunnin, jos käytät kaukoohjaimen PHOTO-painiketta). Aikalukema näkyy näytössä. Lisätoiminnot Tallentaminen Jos haluat peruuttaa itselaukaisun, valitse [SELF TIMER OFF] (tai eri kuvaustapa -tilassa). Itselaukaisimen ollessa käynnissä voit myös peruuttaa itselaukaisun painamalla käynnistys-/pysäytyspainiketta (tallentaessasi videokuvaa) tai PHOTO-painiketta (tallentaessasi stillkuvia). Itselaukaisu peruuntuu, jos kytket videokamerasta virran pois tai muutat NAUHA/KORTTI-kytkimen asentoa. 51
