1 Digital videokamera Bruksanvisning Digital-Videokamera Betjeningsvejledning Digitaalinen videokamera Käyttöopas Svenska Dansk Suomi Mini Digital Video Cassette Sv Da Su Läs också den följande användarhandboken (elektronisk version på PDF-fil). Læs også den følgende betjeningsvejledning (elektronisk version som PDF fil). Lue myös seuraava käyttöohje (sähköinen versio PDF-tiedostona). Digital Video Software PAL CEL-SG3GA2M0

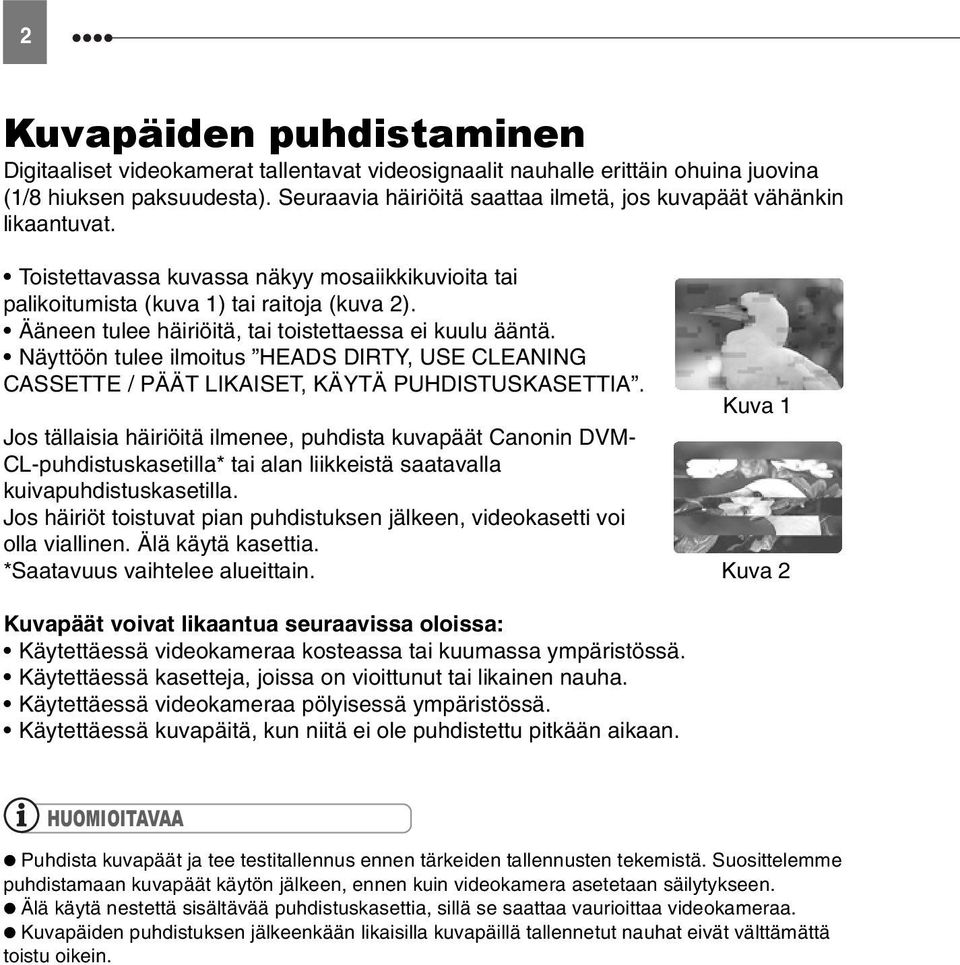

2 2 Johdanto Kuvapäiden puhdistaminen Digitaaliset videokamerat tallentavat videosignaalit nauhalle erittäin ohuina juovina (1/8 hiuksen paksuudesta). Seuraavia häiriöitä saattaa ilmetä, jos kuvapäät vähänkin likaantuvat. Toistettavassa kuvassa näkyy mosaiikkikuvioita tai palikoitumista (kuva 1) tai raitoja (kuva 2). Ääneen tulee häiriöitä, tai toistettaessa ei kuulu ääntä. Näyttöön tulee ilmoitus HEADS DIRTY, USE CLEANING CASSETTE / PÄÄT LIKAISET, KÄYTÄ PUHDISTUSKASETTIA. Jos tällaisia häiriöitä ilmenee, puhdista kuvapäät Canonin DVM- CL-puhdistuskasetilla* tai alan liikkeistä saatavalla kuivapuhdistuskasetilla. Jos häiriöt toistuvat pian puhdistuksen jälkeen, videokasetti voi olla viallinen. Älä käytä kasettia. *Saatavuus vaihtelee alueittain. Kuva 1 Kuva 2 Kuvapäät voivat likaantua seuraavissa oloissa: Käytettäessä videokameraa kosteassa tai kuumassa ympäristössä. Käytettäessä kasetteja, joissa on vioittunut tai likainen nauha. Käytettäessä videokameraa pölyisessä ympäristössä. Käytettäessä kuvapäitä, kun niitä ei ole puhdistettu pitkään aikaan. HUOMIOITAVAA Puhdista kuvapäät ja tee testitallennus ennen tärkeiden tallennusten tekemistä. Suosittelemme puhdistamaan kuvapäät käytön jälkeen, ennen kuin videokamera asetetaan säilytykseen. Älä käytä nestettä sisältävää puhdistuskasettia, sillä se saattaa vaurioittaa videokameraa. Kuvapäiden puhdistuksen jälkeenkään likaisilla kuvapäillä tallennetut nauhat eivät välttämättä toistu oikein.

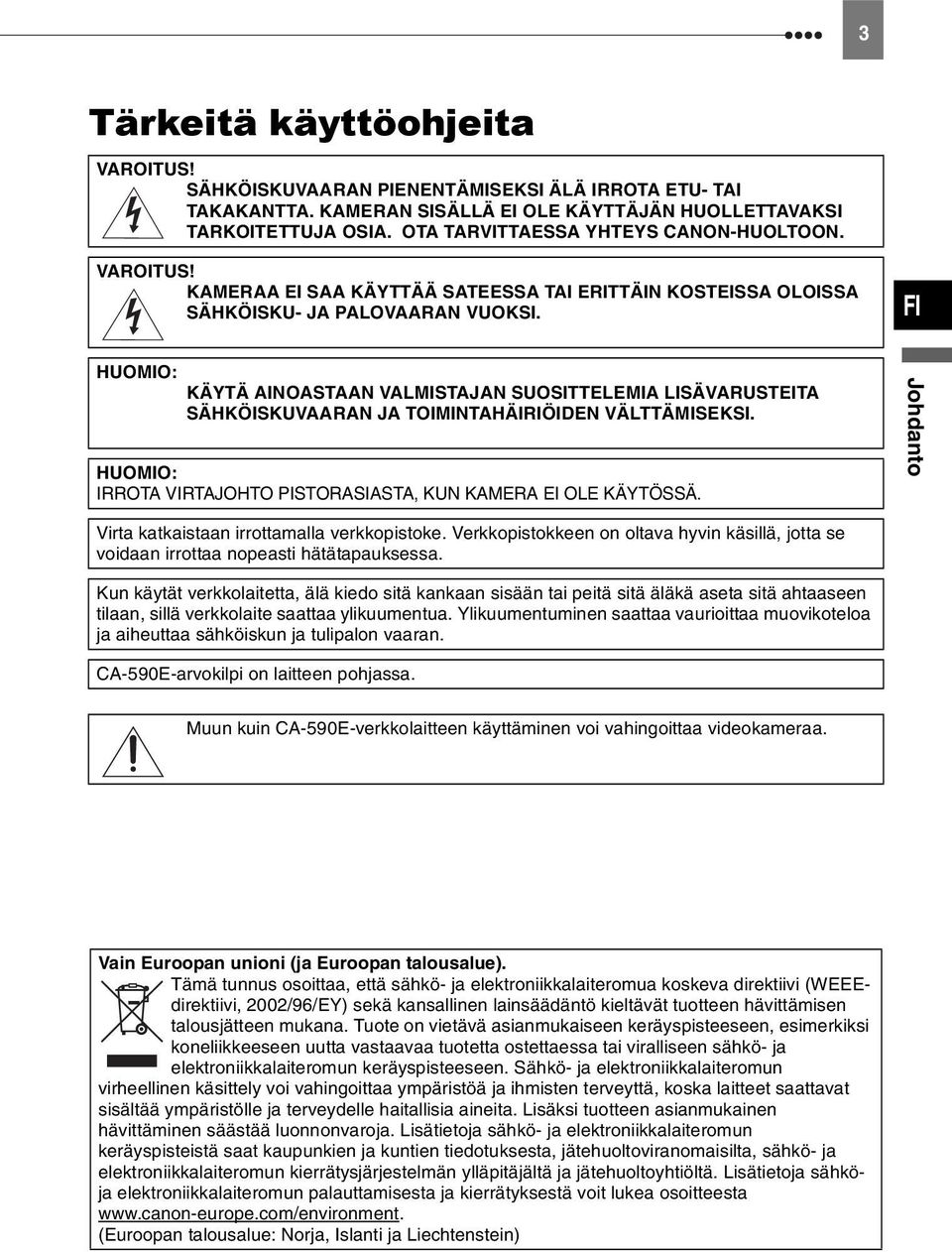

3 3 Tärkeitä käyttöohjeita VAROITUS! SÄHKÖISKUVAARAN PIENENTÄMISEKSI ÄLÄ IRROTA ETU- TAI TAKAKANTTA. KAMERAN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVAKSI TARKOITETTUJA OSIA. OTA TARVITTAESSA YHTEYS CANON-HUOLTOON. VAROITUS! KAMERAA EI SAA KÄYTTÄÄ SATEESSA TAI ERITTÄIN KOSTEISSA OLOISSA SÄHKÖISKU- JA PALOVAARAN VUOKSI. FI HUOMIO: KÄYTÄ AINOASTAAN VALMISTAJAN SUOSITTELEMIA LISÄVARUSTEITA SÄHKÖISKUVAARAN JA TOIMINTAHÄIRIÖIDEN VÄLTTÄMISEKSI. HUOMIO: IRROTA VIRTAJOHTO PISTORASIASTA, KUN KAMERA EI OLE KÄYTÖSSÄ. Johdanto Virta katkaistaan irrottamalla verkkopistoke. Verkkopistokkeen on oltava hyvin käsillä, jotta se voidaan irrottaa nopeasti hätätapauksessa. Kun käytät verkkolaitetta, älä kiedo sitä kankaan sisään tai peitä sitä äläkä aseta sitä ahtaaseen tilaan, sillä verkkolaite saattaa ylikuumentua. Ylikuumentuminen saattaa vaurioittaa muovikoteloa ja aiheuttaa sähköiskun ja tulipalon vaaran. CA-590E-arvokilpi on laitteen pohjassa. Muun kuin CA-590E-verkkolaitteen käyttäminen voi vahingoittaa videokameraa. Vain Euroopan unioni (ja Euroopan talousalue). Tämä tunnus osoittaa, että sähkö- ja elektroniikkalaiteromua koskeva direktiivi (WEEEdirektiivi, 2002/96/EY) sekä kansallinen lainsäädäntö kieltävät tuotteen hävittämisen talousjätteen mukana. Tuote on vietävä asianmukaiseen keräyspisteeseen, esimerkiksi koneliikkeeseen uutta vastaavaa tuotetta ostettaessa tai viralliseen sähkö- ja elektroniikkalaiteromun keräyspisteeseen. Sähkö- ja elektroniikkalaiteromun virheellinen käsittely voi vahingoittaa ympäristöä ja ihmisten terveyttä, koska laitteet saattavat sisältää ympäristölle ja terveydelle haitallisia aineita. Lisäksi tuotteen asianmukainen hävittäminen säästää luonnonvaroja. Lisätietoja sähkö- ja elektroniikkalaiteromun keräyspisteistä saat kaupunkien ja kuntien tiedotuksesta, jätehuoltoviranomaisilta, sähkö- ja elektroniikkalaiteromun kierrätysjärjestelmän ylläpitäjältä ja jätehuoltoyhtiöltä. Lisätietoja sähköja elektroniikkalaiteromun palauttamisesta ja kierrätyksestä voit lukea osoitteesta (Euroopan talousalue: Norja, Islanti ja Liechtenstein)

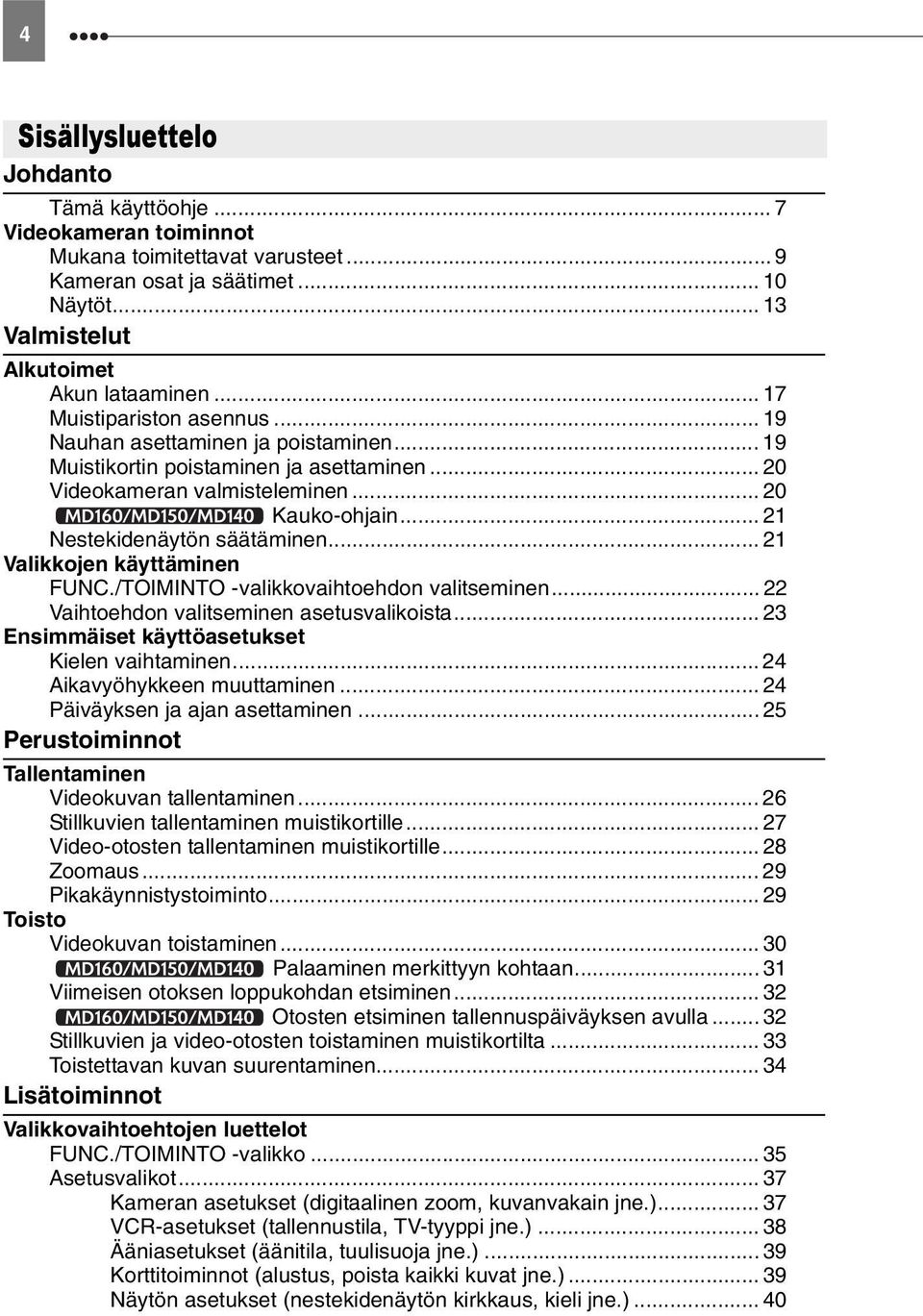

4 4 Sisällysluettelo Johdanto Tämä käyttöohje... 7 Videokameran toiminnot Mukana toimitettavat varusteet... 9 Kameran osat ja säätimet Näytöt Valmistelut Alkutoimet Akun lataaminen Muistipariston asennus Nauhan asettaminen ja poistaminen Muistikortin poistaminen ja asettaminen Videokameran valmisteleminen Kauko-ohjain Nestekidenäytön säätäminen Valikkojen käyttäminen /TOIMINTO -valikkovaihtoehdon valitseminen Vaihtoehdon valitseminen asetusvalikoista Ensimmäiset käyttöasetukset Kielen vaihtaminen Aikavyöhykkeen muuttaminen Päiväyksen ja ajan asettaminen Perustoiminnot Tallentaminen Videokuvan tallentaminen Stillkuvien tallentaminen muistikortille Video-otosten tallentaminen muistikortille Zoomaus Pikakäynnistystoiminto Toisto Videokuvan toistaminen Palaaminen merkittyyn kohtaan Viimeisen otoksen loppukohdan etsiminen Otosten etsiminen tallennuspäiväyksen avulla Stillkuvien ja video-otosten toistaminen muistikortilta Toistettavan kuvan suurentaminen Lisätoiminnot Valikkovaihtoehtojen luettelot /TOIMINTO -valikko Asetusvalikot Kameran asetukset (digitaalinen zoom, kuvanvakain jne.) VCR-asetukset (tallennustila, TV-tyyppi jne.) Ääniasetukset (äänitila, tuulisuoja jne.) Korttitoiminnot (alustus, poista kaikki kuvat jne.) Näytön asetukset (nestekidenäytön kirkkaus, kieli jne.)... 40

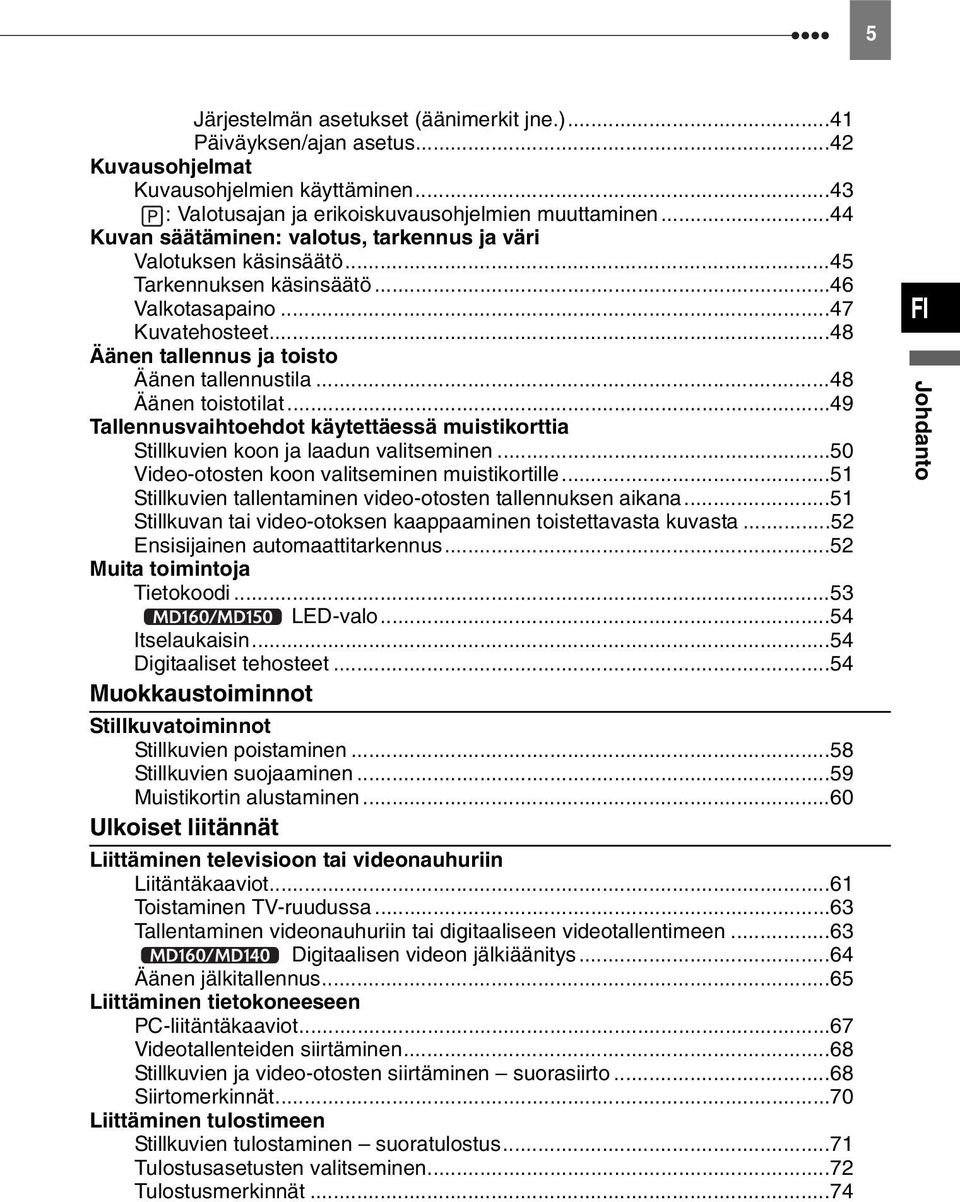

5 5 Järjestelmän asetukset (äänimerkit jne.)...41 Päiväyksen/ajan asetus...42 Kuvausohjelmat Kuvausohjelmien käyttäminen...43 : Valotusajan ja erikoiskuvausohjelmien muuttaminen...44 Kuvan säätäminen: valotus, tarkennus ja väri Valotuksen käsinsäätö...45 Tarkennuksen käsinsäätö...46 Valkotasapaino...47 Kuvatehosteet...48 Äänen tallennus ja toisto Äänen tallennustila...48 Äänen toistotilat...49 Tallennusvaihtoehdot käytettäessä muistikorttia Stillkuvien koon ja laadun valitseminen...50 Video-otosten koon valitseminen muistikortille...51 Stillkuvien tallentaminen video-otosten tallennuksen aikana...51 Stillkuvan tai video-otoksen kaappaaminen toistettavasta kuvasta...52 Ensisijainen automaattitarkennus...52 Muita toimintoja Tietokoodi...53 LED-valo...54 Itselaukaisin...54 Digitaaliset tehosteet...54 Muokkaustoiminnot Stillkuvatoiminnot Stillkuvien poistaminen...58 Stillkuvien suojaaminen...59 Muistikortin alustaminen...60 Ulkoiset liitännät Liittäminen televisioon tai videonauhuriin Liitäntäkaaviot...61 Toistaminen TV-ruudussa...63 Tallentaminen videonauhuriin tai digitaaliseen videotallentimeen...63 Digitaalisen videon jälkiäänitys...64 Äänen jälkitallennus...65 Liittäminen tietokoneeseen PC-liitäntäkaaviot...67 Videotallenteiden siirtäminen...68 Stillkuvien ja video-otosten siirtäminen suorasiirto...68 Siirtomerkinnät...70 Liittäminen tulostimeen Stillkuvien tulostaminen suoratulostus...71 Tulostusasetusten valitseminen...72 Tulostusmerkinnät...74 FI Johdanto

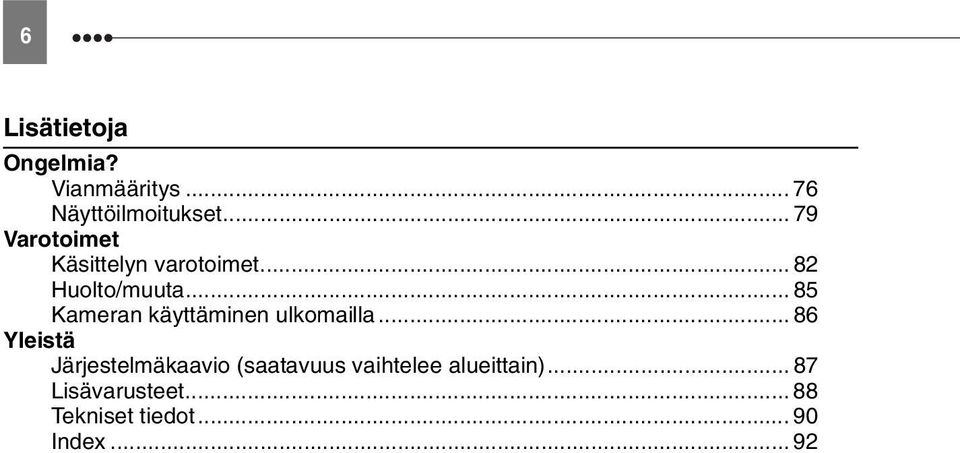

6 6 Lisätietoja Ongelmia? Vianmääritys Näyttöilmoitukset Varotoimet Käsittelyn varotoimet Huolto/muuta Kameran käyttäminen ulkomailla Yleistä Järjestelmäkaavio (saatavuus vaihtelee alueittain) Lisävarusteet Tekniset tiedot Index... 92

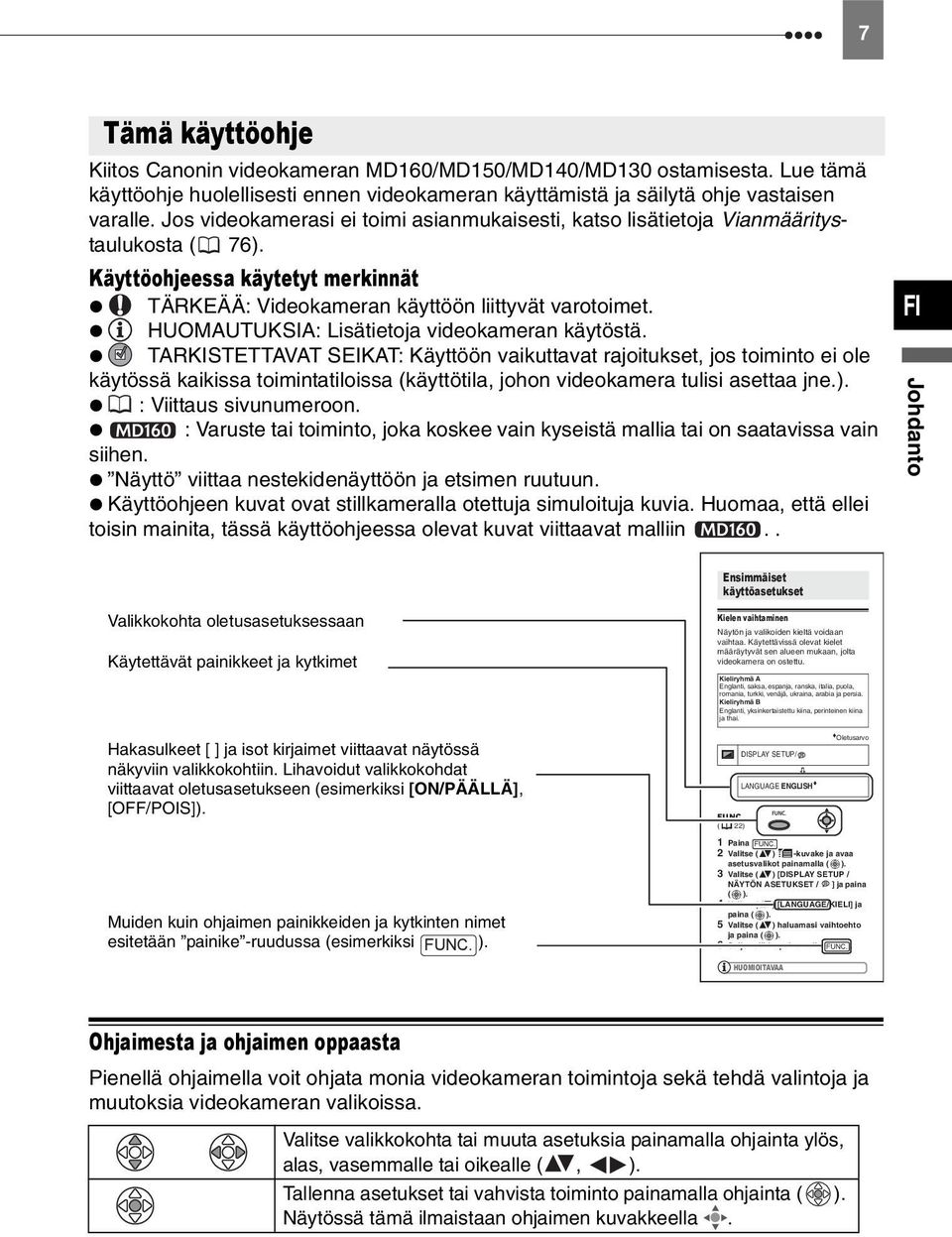

7 7 Tämä käyttöohje Kiitos Canonin videokameran MD160/MD150/MD140/MD130 ostamisesta. Lue tämä käyttöohje huolellisesti ennen videokameran käyttämistä ja säilytä ohje vastaisen varalle. Jos videokamerasi ei toimi asianmukaisesti, katso lisätietoja Vianmääritystaulukosta ( 76). Käyttöohjeessa käytetyt merkinnät TÄRKEÄÄ: Videokameran käyttöön liittyvät varotoimet. HUOMAUTUKSIA: Lisätietoja videokameran käytöstä. TARKISTETTAVAT SEIKAT: Käyttöön vaikuttavat rajoitukset, jos toiminto ei ole käytössä kaikissa toimintatiloissa (käyttötila, johon videokamera tulisi asettaa jne.). : Viittaus sivunumeroon. : Varuste tai toiminto, joka koskee vain kyseistä mallia tai on saatavissa vain siihen. Näyttö viittaa nestekidenäyttöön ja etsimen ruutuun. Käyttöohjeen kuvat ovat stillkameralla otettuja simuloituja kuvia. Huomaa, että ellei toisin mainita, tässä käyttöohjeessa olevat kuvat viittaavat malliin.. FI Johdanto Ensimmäiset käyttöasetukset Valikkokohta oletusasetuksessaan Käytettävät painikkeet ja kytkimet Kielen vaihtaminen Näytön ja valikoiden kieltä voidaan vaihtaa. Käytettävissä olevat kielet määräytyvät sen alueen mukaan, jolta videokamera on ostettu. Kieliryhmä A Englanti, saksa, espanja, ranska, italia, puola, romania, turkki, venäjä, ukraina, arabia ja persia. Kieliryhmä B Englanti, yksinkertaistettu kiina, perinteinen kiina ja thai. Hakasulkeet [ ] ja isot kirjaimet viittaavat näytössä näkyviin valikkokohtiin. Lihavoidut valikkokohdat viittaavat oletusasetukseen (esimerkiksi [ON/PÄÄLLÄ], [OFF/POIS]). DISPLAY SETUP/ LANGUAGE ENGLISH ( 22) Oletusarvo Muiden kuin ohjaimen painikkeiden ja kytkinten nimet esitetään painike -ruudussa (esimerkiksi ). 1 Paina. ( ) 2 Valitse -kuvake ja avaa asetusvalikot painamalla ( ). Valitse ( ) [DISPLAY SETUP / 3 NÄYTÖN ASETUKSET / ] ja paina ( ). Valitse 4 ( ) [LANGUAGE/KIELI] ja paina ( ). Valitse 5 ( ) haluamasi vaihtoehto ja paina ( ). 6 Sulje valikko painamalla. HUOMIOITAVAA Ohjaimesta ja ohjaimen oppaasta Pienellä ohjaimella voit ohjata monia videokameran toimintoja sekä tehdä valintoja ja muutoksia videokameran valikoissa. Valitse valikkokohta tai muuta asetuksia painamalla ohjainta ylös, alas, vasemmalle tai oikealle (, ). Tallenna asetukset tai vahvista toiminto painamalla ohjainta ( ). Näytössä tämä ilmaistaan ohjaimen kuvakkeella.

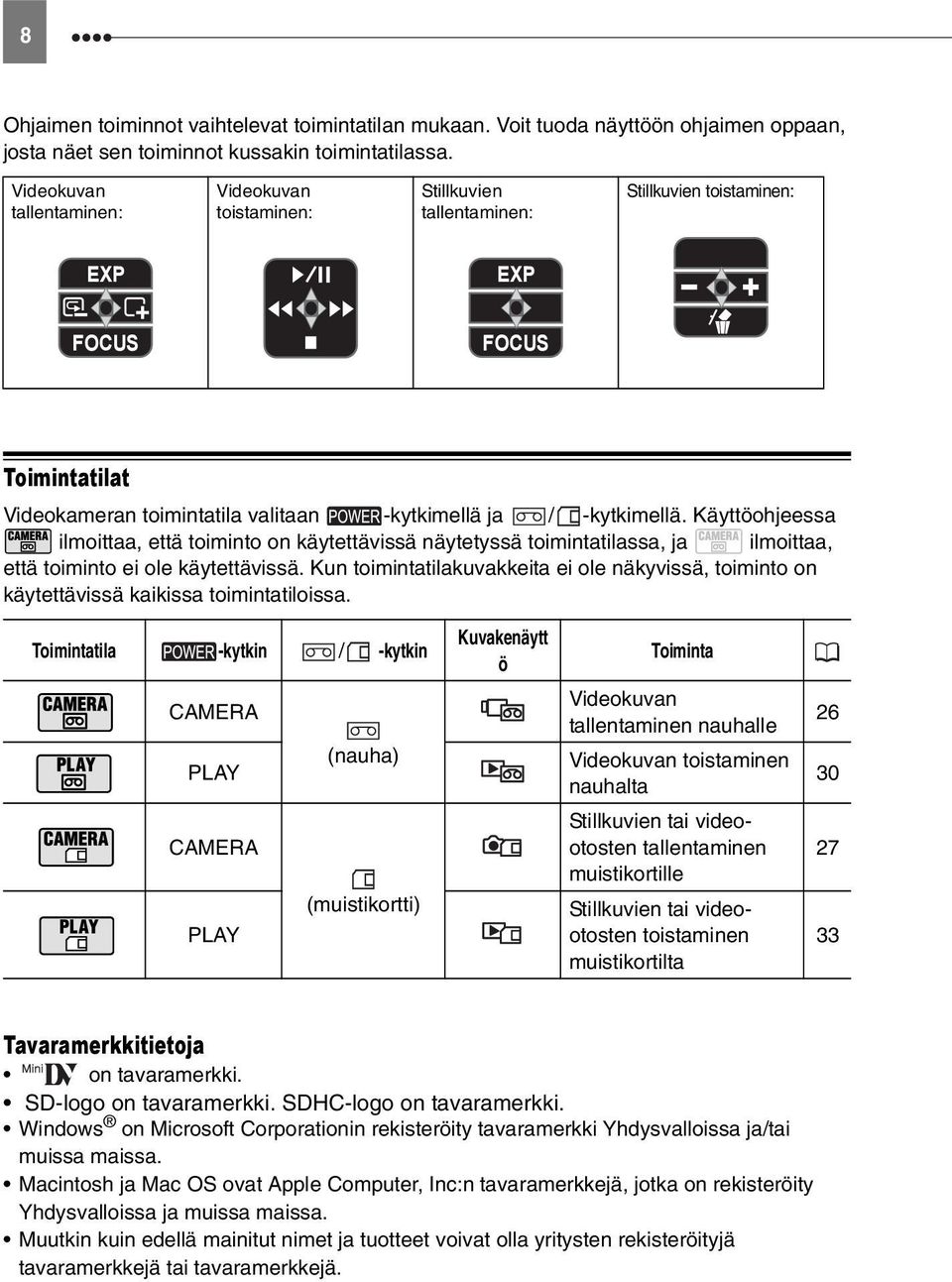

8 8 Ohjaimen toiminnot vaihtelevat toimintatilan mukaan. Voit tuoda näyttöön ohjaimen oppaan, josta näet sen toiminnot kussakin toimintatilassa. Videokuvan tallentaminen: Videokuvan toistaminen: Stillkuvien tallentaminen: Stillkuvien toistaminen: EXP EXP FOCUS FOCUS Toimintatilat Videokameran toimintatila valitaan -kytkimellä ja / -kytkimellä. Käyttöohjeessa ilmoittaa, että toiminto on käytettävissä näytetyssä toimintatilassa, ja ilmoittaa, että toiminto ei ole käytettävissä. Kun toimintatilakuvakkeita ei ole näkyvissä, toiminto on käytettävissä kaikissa toimintatiloissa. Toimintatila -kytkin / -kytkin Kuvakenäytt ö Toiminta CAMERA PLAY (nauha) Videokuvan tallentaminen nauhalle Videokuvan toistaminen nauhalta CAMERA PLAY (muistikortti) Stillkuvien tai videootosten tallentaminen muistikortille Stillkuvien tai videootosten toistaminen muistikortilta Tavaramerkkitietoja on tavaramerkki. SD-logo on tavaramerkki. SDHC-logo on tavaramerkki. Windows on Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Macintosh ja Mac OS ovat Apple Computer, Inc:n tavaramerkkejä, jotka on rekisteröity Yhdysvalloissa ja muissa maissa. Muutkin kuin edellä mainitut nimet ja tuotteet voivat olla yritysten rekisteröityjä tavaramerkkejä tai tavaramerkkejä.

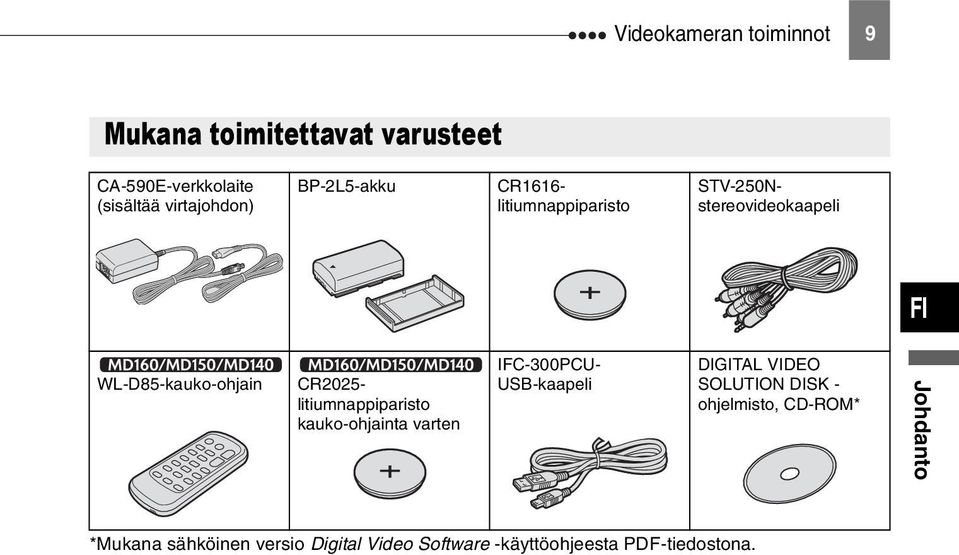

9 Videokameran toiminnot 9 Mukana toimitettavat varusteet Videokameran toiminnot CA-590E-verkkolaite (sisältää virtajohdon) BP-2L5-akku CR1616- litiumnappiparisto STV-250Nstereovideokaapeli FI WL-D85-kauko-ohjain CR2025- litiumnappiparisto kauko-ohjainta varten IFC-300PCU- USB-kaapeli DIGITAL VIDEO SOLUTION DISK - ohjelmisto, CD-ROM* Johdanto *Mukana sähköinen versio Digital Video Software -käyttöohjeesta PDF-tiedostona.

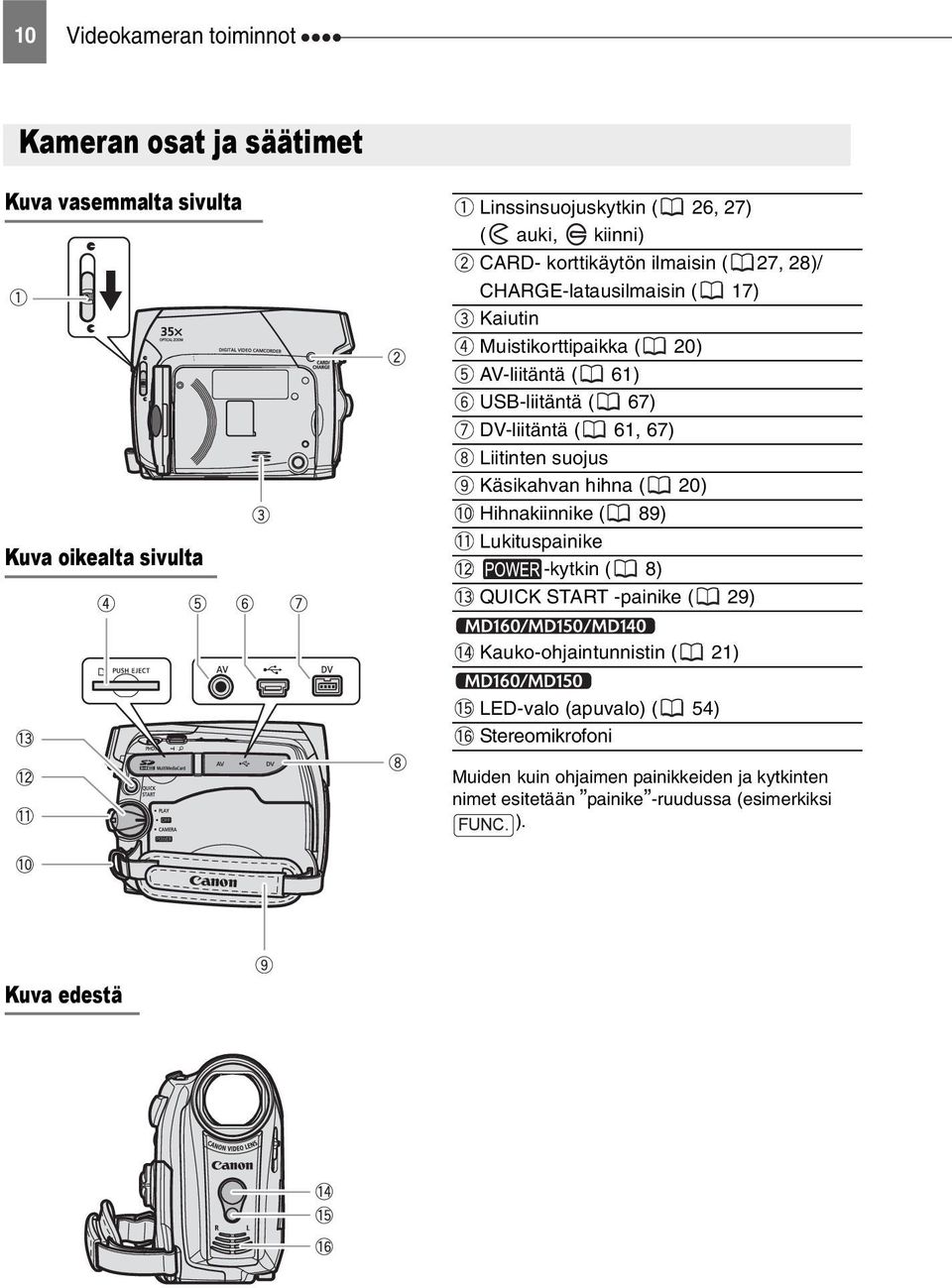

10 10 Videokameran toiminnot Kameran osat ja säätimet Kuva vasemmalta sivulta Kuva oikealta sivulta Linssinsuojuskytkin ( 26, 27) ( auki, kiinni) CARD- korttikäytön ilmaisin ( 27, 28)/ CHARGE-latausilmaisin ( 17) Kaiutin Muistikorttipaikka ( 20) AV-liitäntä ( 61) USB-liitäntä ( 67) DV-liitäntä ( 61, 67) Liitinten suojus Käsikahvan hihna ( 20) Hihnakiinnike ( 89) Lukituspainike -kytkin ( 8) QUICK START -painike ( 29) Kauko-ohjaintunnistin ( 21) LED-valo (apuvalo) ( 54) Stereomikrofoni Muiden kuin ohjaimen painikkeiden ja kytkinten nimet esitetään painike -ruudussa (esimerkiksi ). Kuva edestä

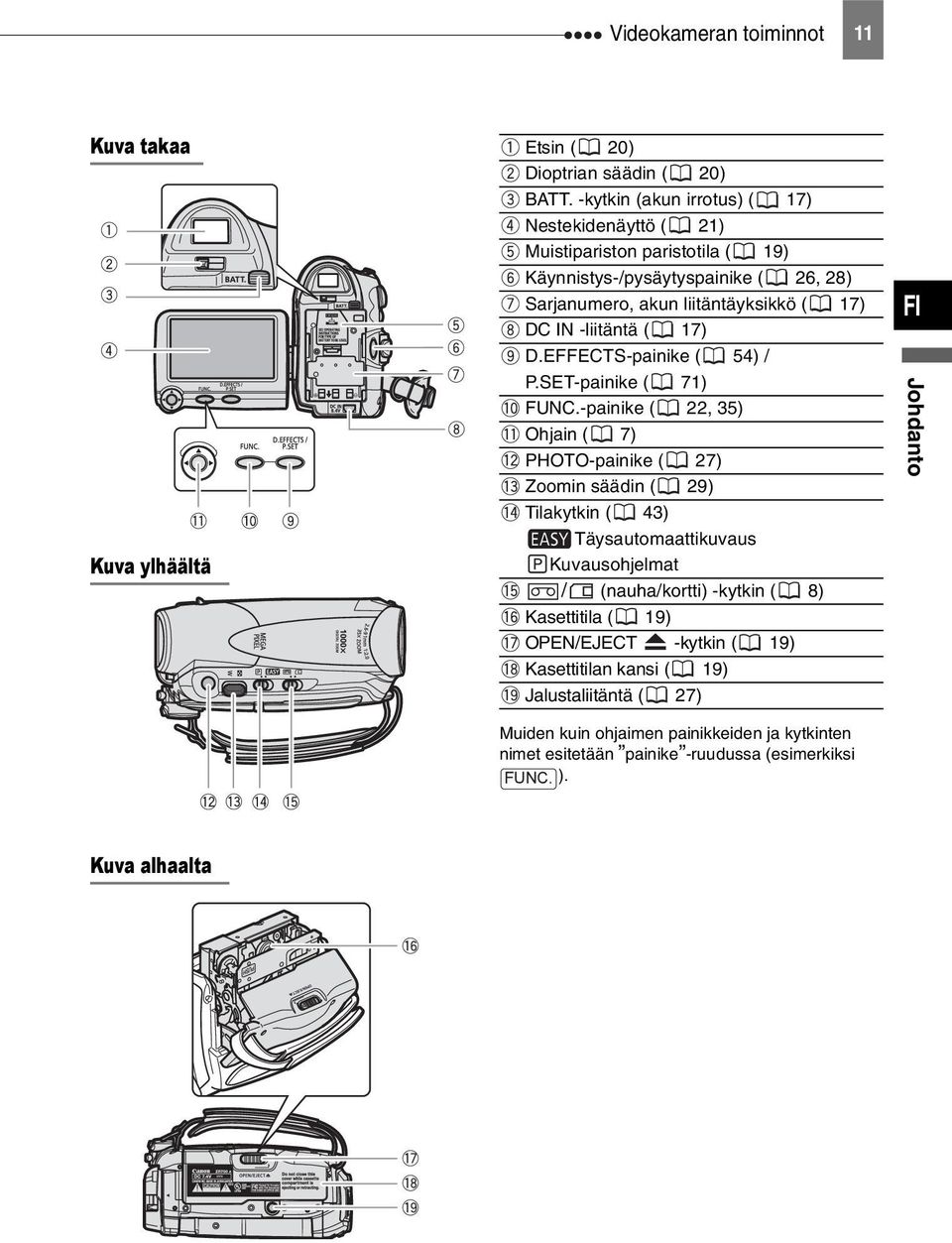

11 Videokameran toiminnot 11 Kuva takaa Kuva ylhäältä Etsin ( 20) Dioptrian säädin ( 20) BATT. -kytkin (akun irrotus) ( 17) Nestekidenäyttö ( 21) Muistipariston paristotila ( 19) Käynnistys-/pysäytyspainike ( 26, 28) Sarjanumero, akun liitäntäyksikkö ( 17) DC IN -liitäntä ( 17) D.EFFECTS-painike ( 54) / P.SET-painike ( 71) -painike ( 22, 35) Ohjain ( 7) PHOTO-painike ( 27) Zoomin säädin ( 29) Tilakytkin ( 43) Täysautomaattikuvaus Kuvausohjelmat / (nauha/kortti) -kytkin ( 8) Kasettitila ( 19) OPEN/EJECT -kytkin ( 19) Kasettitilan kansi ( 19) Jalustaliitäntä ( 27) FI Johdanto Muiden kuin ohjaimen painikkeiden ja kytkinten nimet esitetään painike -ruudussa (esimerkiksi ). Kuva alhaalta

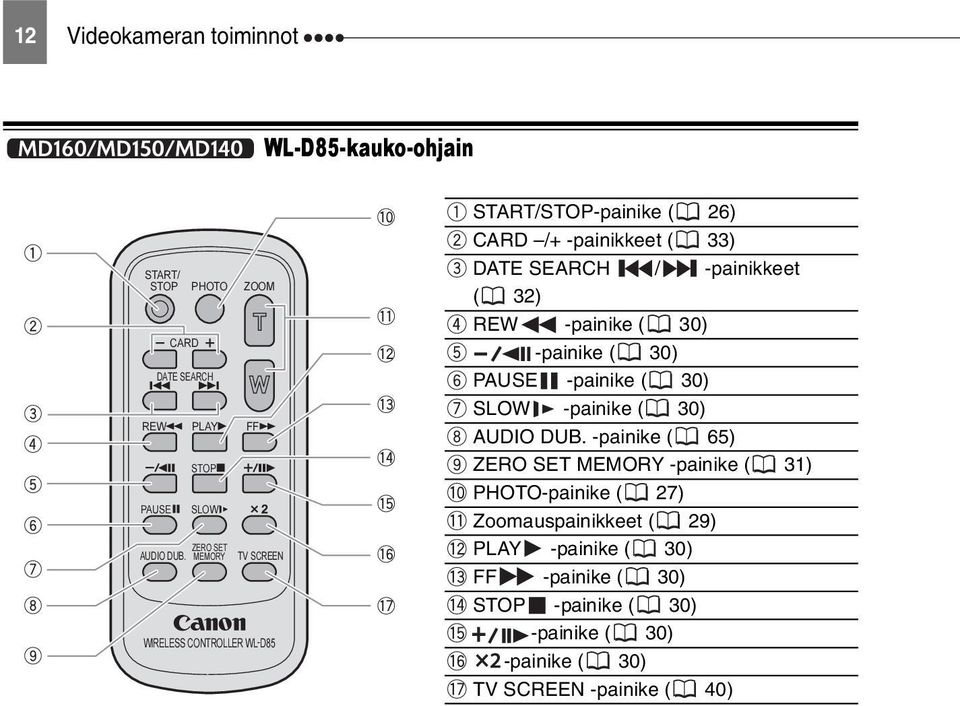

12 12 Videokameran toiminnot WL-D85-kauko-ohjain START/ STOP PHOTO ZOOM CARD DATE SEARCH REW PLAY FF PAUSE STOP SLOW ZERO SET AUDIO DUB. MEMORY TV SCREEN WIRELESS CONTROLLER WL-D85 START/STOP-painike ( 26) CARD /+ -painikkeet ( 33) DATE SEARCH / -painikkeet ( 32) REW -painike ( 30) -painike ( 30) PAUSE -painike ( 30) SLOW -painike ( 30) AUDIO DUB. -painike ( 65) ZERO SET MEMORY -painike ( 31) PHOTO-painike ( 27) Zoomauspainikkeet ( 29) PLAY -painike ( 30) FF -painike ( 30) STOP -painike ( 30) -painike ( 30) -painike ( 30) TV SCREEN -painike ( 40)

13 Videokameran toiminnot 13 Näytöt Videokuvan tallentaminen Zoom ( 29), Valotus ( 45) Kuvausohjelma ( 43) Valkotasapaino ( 47) Kuvatehoste ( 48) LED-valo ( 54) Digitaaliset tehosteet ( 54) Tiivistyneen kosteuden varoitus ( 85) Stillkuvan laatu/koko (samanaikainen tallennus) ( 51) Valotusaika ( 44) Videokuvan toistaminen Itselaukaisin ( 54) Valotuksen säätäminen ( 45) Käsintarkennus ( 46) Kuvanvakain ( 38) Tallennustila ( 38) Nauhan toiminto Aikakoodi (tunnit : minuutit : sekunnit) Nauhaa jäljellä Akun varaustila Laajakuvatila 16:9 ( 38) Tuulisuoja pois ( 39) Äänen tallennustila ( 48) FI Johdanto Kauko-ohjaintunnistin pois ( 41) Muistipariston varoitus Vaakamerkintä ( 40) Tallennuksen muistutin Toimintatila ( 8) Äänen toistotila ( 49) Hakutoiminnon näyttö TALLENNUSKOHDAN LOPUN HAKU ( 32) / PÄIVÄYKSEN HAKU* ( 32) Muistikortille tallennettavan videokuvan koko ( 52) Stillkuvien tallennuksen laatu/koko ( 52) Toistoaika (tunnit: minuutit: sekunnit: ruudut) Ohjaimen opas ( 7) Tietokoodi ( 53)

14 14 Videokameran toiminnot Nauhan toiminto Tallennus, Tallennuksen taukotila, Pysäytys, Poisto, Eteenkelaus, Taaksekelaus, Toisto, Toiston tauko, Takaisintoiston tauko, x1 Toisto (normaali nopeus), x1 Takaisintoisto (normaali nopeus), x2 Toisto (kaksinkert. nopeus), x2 Takaisintoisto (kaksinkert. nopeus), Kuvallinen eteenkelaus, Kuvallinen taaksekelaus, Hidas toisto, Hidas takaisintoisto, Kuva eteenpäin, Kuva taaksepäin, / Päiväyksen haku ( 32), / Otosmuisti ( 31) Nauhaa jäljellä Ilmaisee jäljellä olevan nauhan määrän minuutteina. muuttuu tallennettaessa. Kun nauha on lopussa, näyttöön tulee END. Jos aikaa on jäljellä alle 15 sekuntia, nauhassa jäljellä olevaa aikaa ei välttämättä näy. Ilmaisimen asianmukainen toiminta määräytyy käytettävän nauhatyypin mukaan. Joka tapauksessa voit tallentaa nauhalle videokasetin tarraan merkityn minuuttimäärän verran (esimerkiksi 85 minuuttia). Akun varaustila Kun alkaa vilkkua punaisena, vaihda akku täyteen ladattuun akkuun. Jos liität tyhjän akun, virta voi kytkeytyä pois päältä ilman, että tulee näkyviin. Akun todellinen varaus ei välttämättä näy aina tarkasti akun ja videokameran kulloistenkin käyttöolosuhteiden vuoksi. Muistipariston varoitus vilkkuu punaisena, kun litiumnappiparistoa ei ole asennettu tai kun nappiparisto on vaihdettava. Tallennuksen muistutin Kun aloitat tallentamisen, videonauhuri laskee 1 10 sekuntia. Tämä auttaa ehkäisemään liian lyhyitä otoksia.

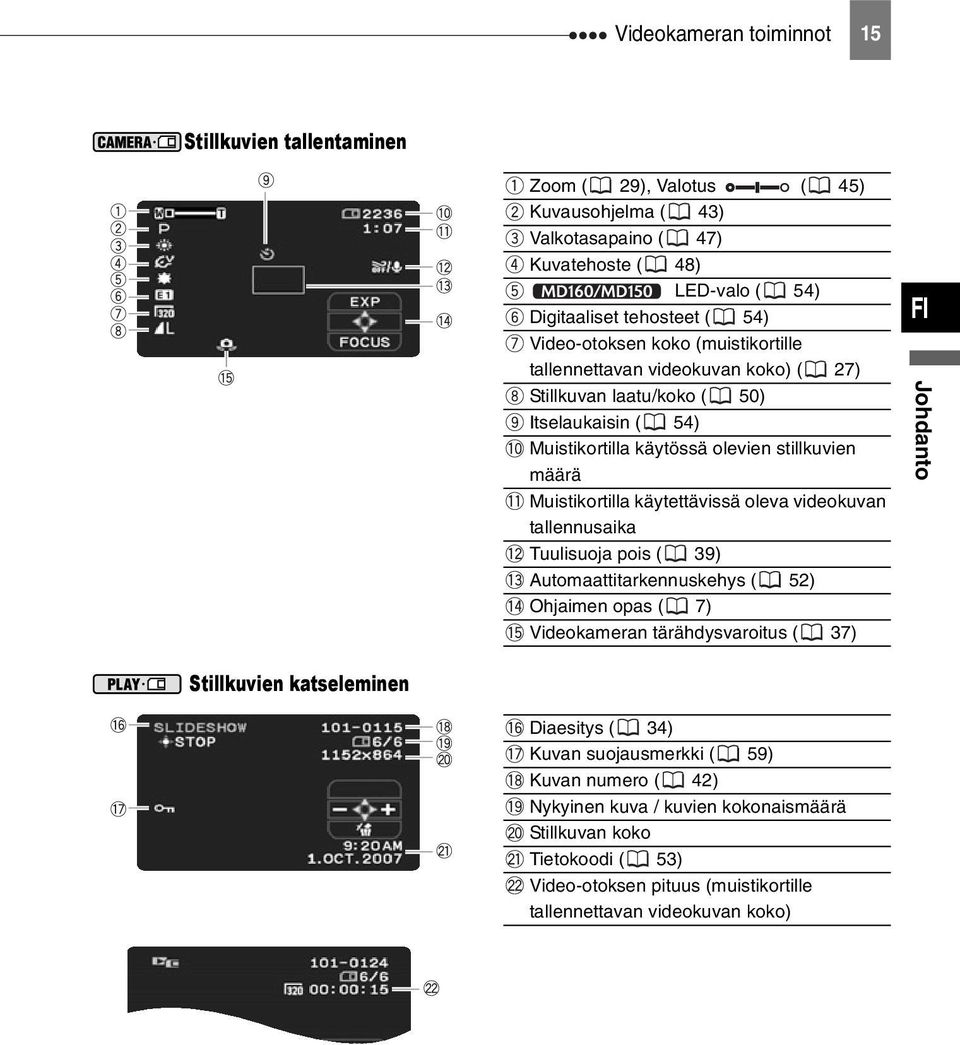

15 Videokameran toiminnot 15 Stillkuvien tallentaminen Zoom ( 29), Valotus ( 45) Kuvausohjelma ( 43) Valkotasapaino ( 47) Kuvatehoste ( 48) LED-valo ( 54) Digitaaliset tehosteet ( 54) Video-otoksen koko (muistikortille tallennettavan videokuvan koko) ( 27) Stillkuvan laatu/koko ( 50) Itselaukaisin ( 54) Muistikortilla käytössä olevien stillkuvien määrä Muistikortilla käytettävissä oleva videokuvan tallennusaika Tuulisuoja pois ( 39) Automaattitarkennuskehys ( 52) Ohjaimen opas ( 7) Videokameran tärähdysvaroitus ( 37) FI Johdanto Stillkuvien katseleminen Diaesitys ( 34) Kuvan suojausmerkki ( 59) Kuvan numero ( 42) Nykyinen kuva / kuvien kokonaismäärä Stillkuvan koko Tietokoodi ( 53) Video-otoksen pituus (muistikortille tallennettavan videokuvan koko)

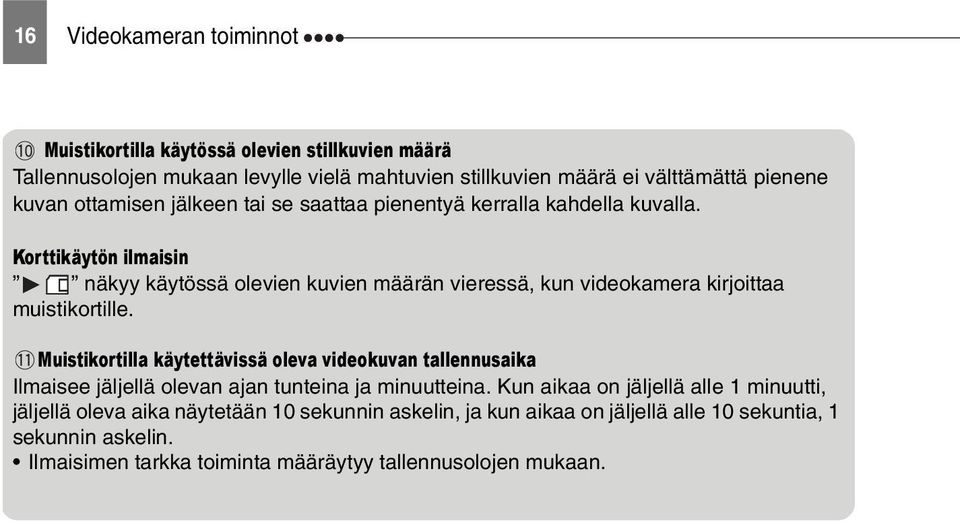

16 16 Videokameran toiminnot Muistikortilla käytössä olevien stillkuvien määrä Tallennusolojen mukaan levylle vielä mahtuvien stillkuvien määrä ei välttämättä pienene kuvan ottamisen jälkeen tai se saattaa pienentyä kerralla kahdella kuvalla. Korttikäytön ilmaisin näkyy käytössä olevien kuvien määrän vieressä, kun videokamera kirjoittaa muistikortille. Muistikortilla käytettävissä oleva videokuvan tallennusaika Ilmaisee jäljellä olevan ajan tunteina ja minuutteina. Kun aikaa on jäljellä alle 1 minuutti, jäljellä oleva aika näytetään 10 sekunnin askelin, ja kun aikaa on jäljellä alle 10 sekuntia, 1 sekunnin askelin. Ilmaisimen tarkka toiminta määräytyy tallennusolojen mukaan.

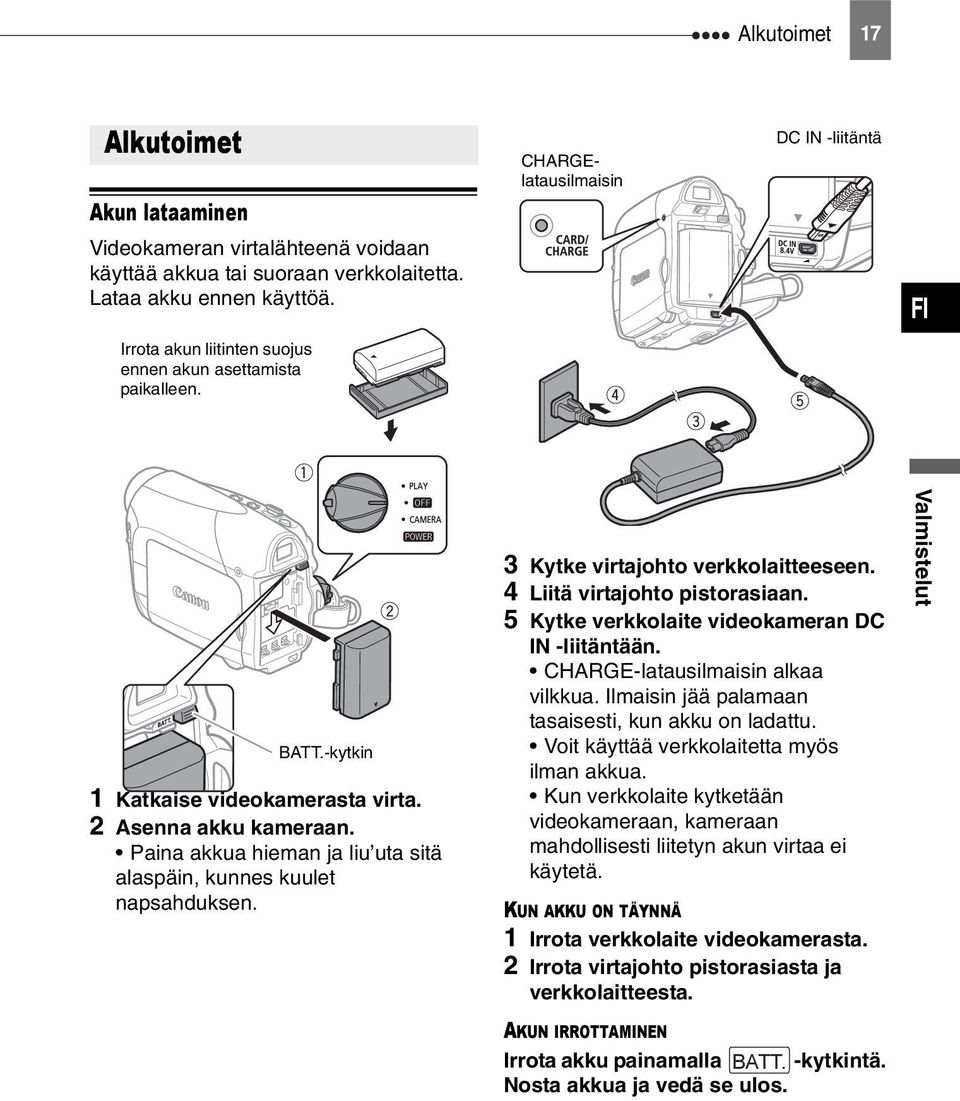

17 Alkutoimet 17 Valmistelut Alkutoimet Alkutoimet Akun lataaminen Videokameran virtalähteenä voidaan käyttää akkua tai suoraan verkkolaitetta. Lataa akku ennen käyttöä. Irrota akun liitinten suojus ennen akun asettamista paikalleen. CHARGElatausilmaisin DC IN -liitäntä FI BATT.-kytkin 1 Katkaise videokamerasta virta. 2 Asenna akku kameraan. Paina akkua hieman ja liu uta sitä alaspäin, kunnes kuulet napsahduksen. 3 Kytke virtajohto verkkolaitteeseen. 4 Liitä virtajohto pistorasiaan. 5 Kytke verkkolaite videokameran DC IN -liitäntään. CHARGE-latausilmaisin alkaa vilkkua. Ilmaisin jää palamaan tasaisesti, kun akku on ladattu. Voit käyttää verkkolaitetta myös ilman akkua. Kun verkkolaite kytketään videokameraan, kameraan mahdollisesti liitetyn akun virtaa ei käytetä. KUN AKKU ON TÄYNNÄ 1 Irrota verkkolaite videokamerasta. 2 Irrota virtajohto pistorasiasta ja verkkolaitteesta. Valmistelut AKUN IRROTTAMINEN Irrota akku painamalla BATT. -kytkintä. Nosta akkua ja vedä se ulos.

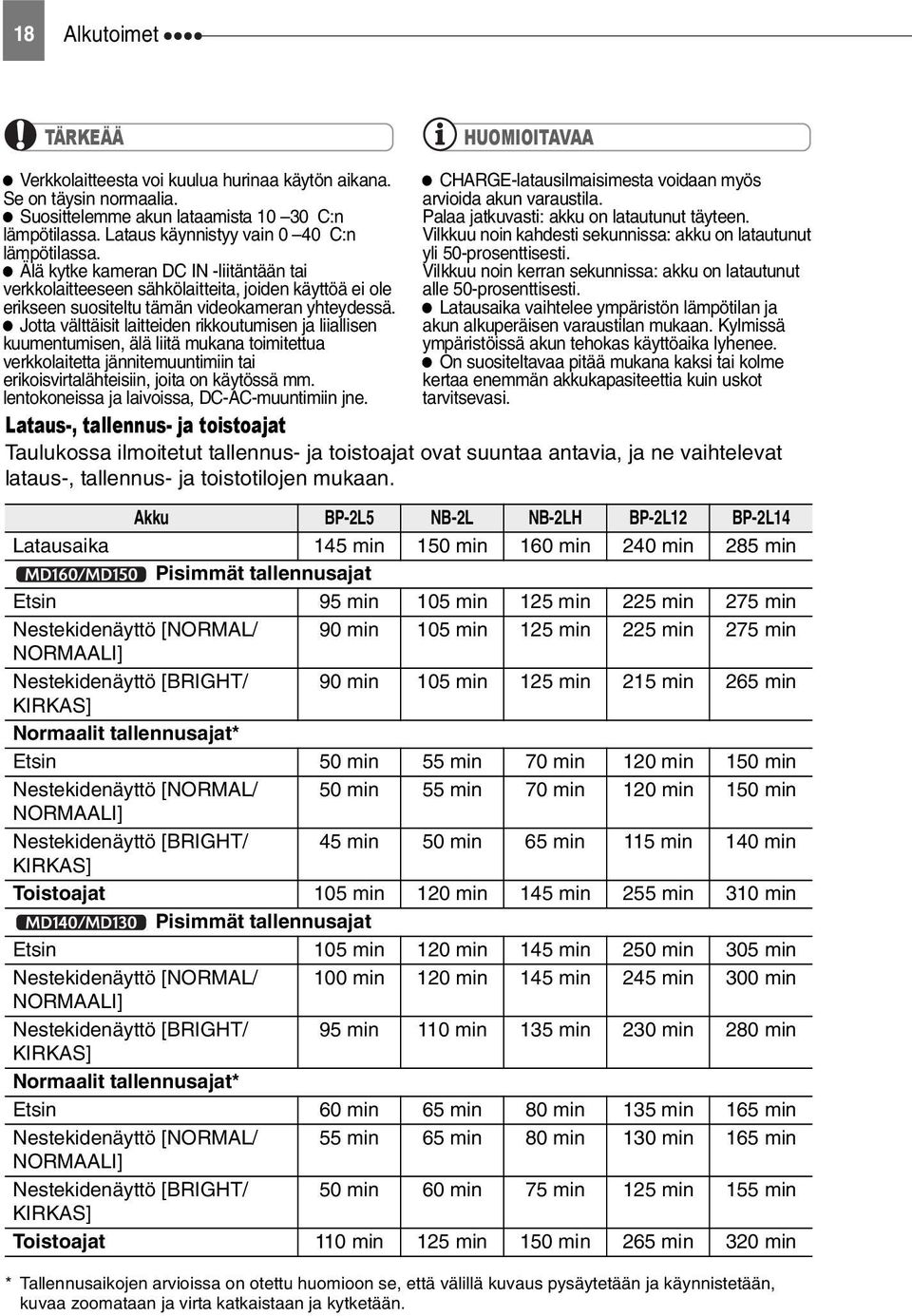

18 18 Alkutoimet TÄRKEÄÄ HUOMIOITAVAA Verkkolaitteesta voi kuulua hurinaa käytön aikana. Se on täysin normaalia. Suosittelemme akun lataamista C:n lämpötilassa. Lataus käynnistyy vain 0 40 C:n lämpötilassa. Älä kytke kameran DC IN -liitäntään tai verkkolaitteeseen sähkölaitteita, joiden käyttöä ei ole erikseen suositeltu tämän videokameran yhteydessä. Jotta välttäisit laitteiden rikkoutumisen ja liiallisen kuumentumisen, älä liitä mukana toimitettua verkkolaitetta jännitemuuntimiin tai erikoisvirtalähteisiin, joita on käytössä mm. lentokoneissa ja laivoissa, DC-AC-muuntimiin jne. CHARGE-latausilmaisimesta voidaan myös arvioida akun varaustila. Palaa jatkuvasti: akku on latautunut täyteen. Vilkkuu noin kahdesti sekunnissa: akku on latautunut yli 50-prosenttisesti. Vilkkuu noin kerran sekunnissa: akku on latautunut alle 50-prosenttisesti. Latausaika vaihtelee ympäristön lämpötilan ja akun alkuperäisen varaustilan mukaan. Kylmissä ympäristöissä akun tehokas käyttöaika lyhenee. On suositeltavaa pitää mukana kaksi tai kolme kertaa enemmän akkukapasiteettia kuin uskot tarvitsevasi. Lataus-, tallennus- ja toistoajat Taulukossa ilmoitetut tallennus- ja toistoajat ovat suuntaa antavia, ja ne vaihtelevat lataus-, tallennus- ja toistotilojen mukaan. Akku BP-2L5 NB-2L NB-2LH BP-2L12 BP-2L14 Latausaika 145 min 150 min 160 min 240 min 285 min Pisimmät tallennusajat Etsin 95 min 105 min 125 min 225 min 275 min Nestekidenäyttö [NORMAL/ 90 min 105 min 125 min 225 min 275 min NORMAALI] Nestekidenäyttö [BRIGHT/ 90 min 105 min 125 min 215 min 265 min KIRKAS] Normaalit tallennusajat* Etsin 50 min 55 min 70 min 120 min 150 min Nestekidenäyttö [NORMAL/ 50 min 55 min 70 min 120 min 150 min NORMAALI] Nestekidenäyttö [BRIGHT/ 45 min 50 min 65 min 115 min 140 min KIRKAS] Toistoajat 105 min 120 min 145 min 255 min 310 min Pisimmät tallennusajat Etsin 105 min 120 min 145 min 250 min 305 min Nestekidenäyttö [NORMAL/ 100 min 120 min 145 min 245 min 300 min NORMAALI] Nestekidenäyttö [BRIGHT/ 95 min 110 min 135 min 230 min 280 min KIRKAS] Normaalit tallennusajat* Etsin 60 min 65 min 80 min 135 min 165 min Nestekidenäyttö [NORMAL/ 55 min 65 min 80 min 130 min 165 min NORMAALI] Nestekidenäyttö [BRIGHT/ 50 min 60 min 75 min 125 min 155 min KIRKAS] Toistoajat 110 min 125 min 150 min 265 min 320 min * Tallennusaikojen arvioissa on otettu huomioon se, että välillä kuvaus pysäytetään ja käynnistetään, kuvaa zoomataan ja virta katkaistaan ja kytketään.

19 Alkutoimet 19 Muistipariston asennus Muistipariston (CR1616-litiumnappiparisto) ansiosta videokamera muistaa päivä-, aika- ( 24) ja muut asetukset, vaikka virtalähde irrotetaan. Kytke videokamera virtalähteeseen, kun vaihdat muistipariston. Muuten asetukset voivat hävitä. Nauhan asettaminen ja poistaminen Käytä vain videokasetteja, joissa on -logo. FI 1 Jos akku on kiinnitettynä, irrota se ensin. 2 Avaa muistiparistotilan kansi. 3 Työnnä muistiparisto paikalleen +- puoli ulospäin. 1 Liu'uta OPEN/EJECT kokonaan nuolen suuntaan ja avaa kasettitilan kansi. Kasettitila avautuu automaattisesti. 2 Aseta kasetti sisään. Aseta kasetti siten, että ikkuna osoittaa käsikahvan hihnaan päin. Poista kasetti vetämällä se suoraan ulos. 3 Paina kasettitilassa olevaa - merkkiä, kunnes kuulet napsahduksen. Valmistelut 4 Sulje kansi. HUOMIOITAVAA Muistipariston käyttöikä on noin vuosi. Punaisena vilkkuva ilmaisee, että paristo on vaihdettava. 4 Odota, että kasettitila sulkeutuu automaattisesti, ja sulje sitten kasettitilan kansi.

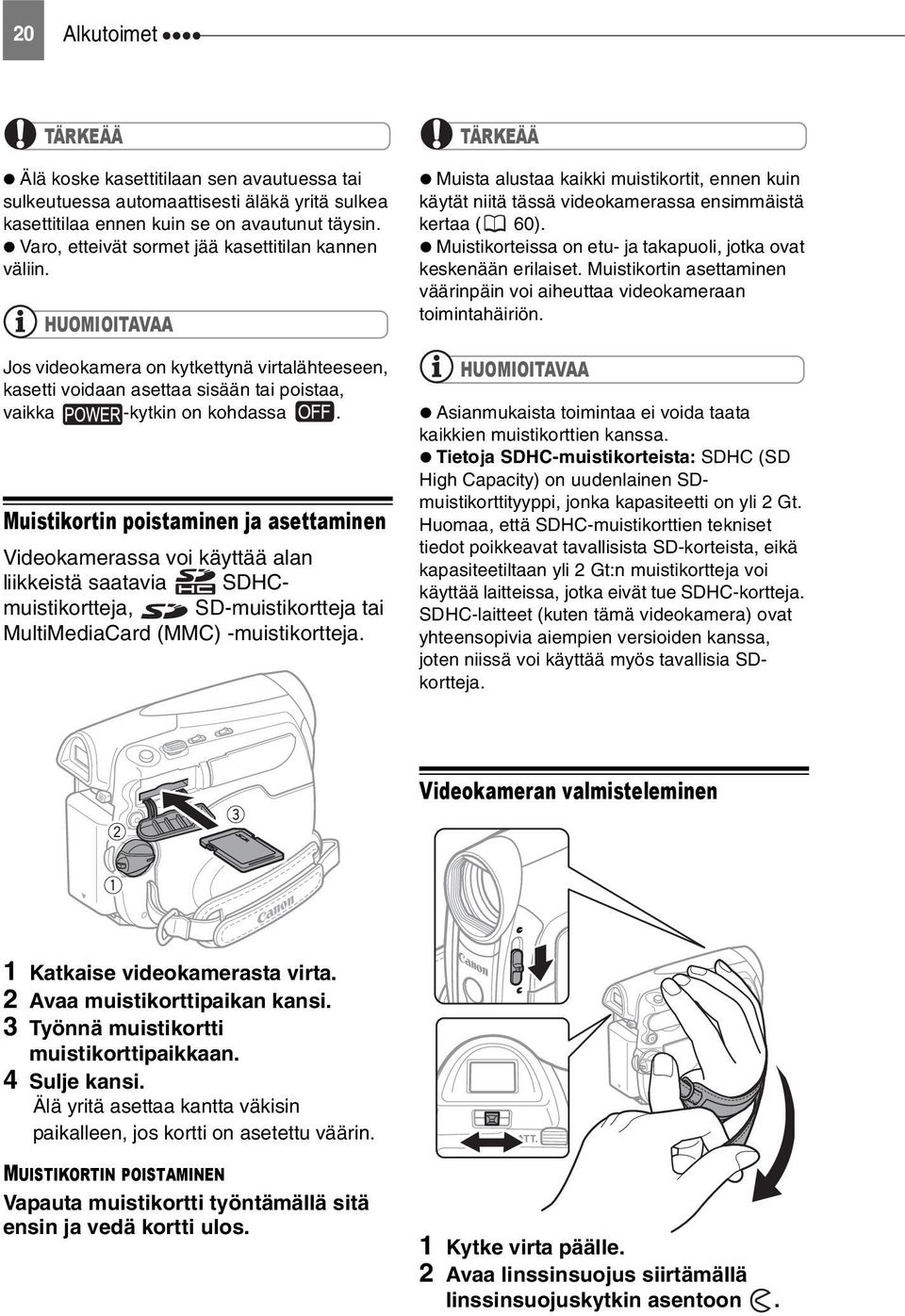

20 20 Alkutoimet TÄRKEÄÄ Älä koske kasettitilaan sen avautuessa tai sulkeutuessa automaattisesti äläkä yritä sulkea kasettitilaa ennen kuin se on avautunut täysin. Varo, etteivät sormet jää kasettitilan kannen väliin. HUOMIOITAVAA Jos videokamera on kytkettynä virtalähteeseen, kasetti voidaan asettaa sisään tai poistaa, vaikka -kytkin on kohdassa. Muistikortin poistaminen ja asettaminen Videokamerassa voi käyttää alan liikkeistä saatavia SDHCmuistikortteja, SD-muistikortteja tai MultiMediaCard (MMC) -muistikortteja. TÄRKEÄÄ Muista alustaa kaikki muistikortit, ennen kuin käytät niitä tässä videokamerassa ensimmäistä kertaa ( 60). Muistikorteissa on etu- ja takapuoli, jotka ovat keskenään erilaiset. Muistikortin asettaminen väärinpäin voi aiheuttaa videokameraan toimintahäiriön. HUOMIOITAVAA Asianmukaista toimintaa ei voida taata kaikkien muistikorttien kanssa. Tietoja SDHC-muistikorteista: SDHC (SD High Capacity) on uudenlainen SDmuistikorttityyppi, jonka kapasiteetti on yli 2 Gt. Huomaa, että SDHC-muistikorttien tekniset tiedot poikkeavat tavallisista SD-korteista, eikä kapasiteetiltaan yli 2 Gt:n muistikortteja voi käyttää laitteissa, jotka eivät tue SDHC-kortteja. SDHC-laitteet (kuten tämä videokamera) ovat yhteensopivia aiempien versioiden kanssa, joten niissä voi käyttää myös tavallisia SDkortteja. Videokameran valmisteleminen 1 Katkaise videokamerasta virta. 2 Avaa muistikorttipaikan kansi. 3 Työnnä muistikortti muistikorttipaikkaan. 4 Sulje kansi. Älä yritä asettaa kantta väkisin paikalleen, jos kortti on asetettu väärin. MUISTIKORTIN POISTAMINEN Vapauta muistikortti työntämällä sitä ensin ja vedä kortti ulos. 1 Kytke virta päälle. 2 Avaa linssinsuojus siirtämällä linssinsuojuskytkin asentoon.

21 Alkutoimet 21 3 Säädä etsin. Pidä nestekidenäyttö kiinni, kun käytät etsintä ja säädät tarvittaessa dioptriaa. 4 Kiinnitä käsikahvan hihna. Säädä hihna niin, että etusormesi ylettyy zoomin säätimeen. Lisäksi peukalosi pitäisi ylettyä käynnistys-/ pysäytyspainikkeeseen. Kauko-ohjain Pariston asentaminen (CR2025-litiumnappiparisto) Kieleke Kun painat kauko-ohjaimen painikkeita, suuntaa kauko-ohjain videokamerassa olevaan kaukoohjaintunnistimeen. HUOMIOITAVAA Kauko-ohjain ei välttämättä toimi kunnolla, jos kauko-ohjaintunnistin sijaitsee voimakkaan valonlähteen alla ja suorassa auringonpaisteessa. Jos kauko-ohjain ei toimi, tarkista, että [WL.REMOTE/KAUKO-OHJAIN] ei ole [OFF/ POIS ] -asennossa ( 41). Muussa tapauksessa vaihda paristo. Nestekidenäytön säätäminen Nestekidenäytön kääntäminen Avaa nestekidenäyttö 90 asteen kulmaan. Näyttöä voidaan kääntää 90 astetta alaspäin. FI Valmistelut 1 Paina kielekettä nuolen osoittamaan suuntaan ja vedä paristonpidike ulos. 2 Aseta litiumnappiparisto paikalleen niin, että +-puoli osoittaa ylöspäin. 3 Työnnä paristonpidike paikalleen. Kauko-ohjaimen käyttäminen Näyttöä voidaan kääntää 180 astetta objektiivia kohti (näin kohde näkee nestekidenäytön, samalla kun käytät etsintä). Näyttöä kannattaa kääntää 180 astetta myös silloin, jos haluat päästä kuvaan käyttäessäsi itselaukaisinta.

22 22 Valikkojen käyttäminen Valikkojen käyttäminen Valikkojen käyttäminen Monet videokameran toiminnot voidaan säätää valikoista, jotka avautuvat - painiketta ( ) painamalla. Saat lisätietoja käytössä olevista valikkokohdista ja asetuksista kohdasta Valikkovaihtoehtojen luettelot ( 35). Kuvauksen kohteena olevat henkilöt voivat tarkastella Nestekidenäytön taustavalo Voit asettaa nestekidenäytön kirkkaudeksi normaalin tai kirkkaan. /TOIMINTO -valikkovaihtoehdon valitseminen ( 22) 1 Paina. 2 Valitse ( ) -kuvake ja avaa asetusvalikot painamalla ( ). 3 Valitse ( ) [ DISPLAY SETUP / NÄYTÖN ASETUKSET / ] ja paina ( ). 4 Valitse ( ) [BACKLIGHT/ TAUSTAVALO] ja paina ( ). 5 Valitse ( ) haluamasi vaihtoehto ja paina ( ). 6 Sulje valikko painamalla HUOMIOITAVAA Asetus ei vaikuta tallennuksen tai etsimen ruudun kirkkauteen. [BRIGHT/KIRKAS]-asetuksen käyttäminen lyhentää akun tehollista käyttöaikaa. 1 Paina. 2 Valitse ( ) muutettava toiminto vasemmanpuoleisesta sarakkeesta. 3 Valitse ( ) haluamasi asetus käytettävissä olevien vaihtoehtojen luettelosta alapalkista. Valittu vaihtoehto näkyy vaaleansinisellä korostettuna. Valikkokohdat, joita ei voida käyttää, näkyvät harmaina.

23 Valikkojen käyttäminen 23 4 Tallenna asetukset ja sulje valikko painamalla. Voit sulkea valikon milloin tahansa painamalla. Joillakin asetuksilla on painettava ( ) ja tehtävä lisävalintoja. Noudata näyttöön tulevia lisätoimintojen ohjeita (kuten ohjaimen -kuvaketta, pieniä nuolia jne.). Vaihtoehdon valitseminen asetusvalikoista Valitsemasi valikon otsikko näkyy näytön yläreunassa. Sen alla on luettelo asetuksista. 4 Valitse ( ) muutettava asetus ja paina ( ). Oranssi kehys ilmaisee valittuna olevan valikkokohdan. Valikkokohdat, joita ei voida käyttää, näkyvät harmaina. Voit palata valikon valintanäyttöön valitsemalla ( ) [ RETURN/ PALUU] ja painamalla ( ). 5 Valitse ( ) haluamasi vaihtoehto ja tallenna asetus painamalla ( ). 6 Paina. Voit sulkea valikon milloin tahansa painamalla. FI Valmistelut 1 Paina. 2 Valitse ( ) -kuvake ja avaa asetusvalikot painamalla ( ). Voit avata asetusvalikoiden näytön suoraan pitämällä -painiketta painettuna yli 2 sekuntia. 3 Valitse ( ) haluamasi valikko vasemmanpuoleisesta sarakkeesta ja paina ( ).

24 24 Ensimmäiset käyttöasetukset Ensimmäiset käyttöasetukset Ensimmäiset käyttöasetukset jotka pysyvät samoina, olipa valittu kieli mikä tahansa. Kielen vaihtaminen Näytön ja valikoiden kieltä voidaan vaihtaa. Käytettävissä olevat kielet määräytyvät sen alueen mukaan, jolta videokamera on ostettu. Kieliryhmä A Englanti, saksa, espanja, ranska, italia, puola, romania, turkki, venäjä, ukraina, arabia ja persia. Kieliryhmä B Englanti, yksinkertaistettu kiina, perinteinen kiina ja thai. ( 22) DISPLAY SETUP/ LANGUAGE ENGLISH Oletusarvo 1 Paina. 2 Valitse ( ) -kuvake ja avaa asetusvalikot painamalla ( ). 3 Valitse ( ) [DISPLAY SETUP / NÄYTÖN ASETUKSET / ] ja paina ( ). 4 Valitse ( ) [LANGUAGE/KIELI] ja paina ( ). 5 Valitse ( ) haluamasi vaihtoehto ja paina ( ). 6 Sulje valikko painamalla. HUOMIOITAVAA Jos olet vaihtanut kielen vahingossa, vaihda asetusta valikkokohdan vieressä olevaa - merkkiä seuraamalla. Tulostukseen liittyvät näytöt ja viittaavat videokameran painikkeiden nimiin, Aikavyöhykkeen muuttaminen ( 22) DATE/TIME SETUP T.ZONE/DST PARIS 1 Paina. Oletusarvo 2 Valitse ( ) -kuvake ja avaa asetusvalikot painamalla ( ). 3 Valitse ( ) [DATE/TIME SETUP / PÄIVÄ-/AIKA-ASETUKSET] ja paina ( ). 4 Valitse ( ) [T.ZONE/DST/ AIKAVYÖH./KESÄAIKA-AS.] ja paina ( ). Aikavyöhykeasetus tulee näkyviin. Oletusasetus on Pariisi tai Singapore sen alueen mukaan, jolta videokamera on ostettu. 5 Valitse ( ) oma aikavyöhykkeesi ja paina ( ). Aseta kesäaika valitsemalla aikavyöhyke, jonka vieressä on merkki. 6 Sulje valikko painamalla. Aikavyöhykkeet Kun olet kerran asettanut aikavyöhykkeen, päiväyksen ja kellonajan, sinun ei tarvitse asettaa aikaa uudelleen aikavyöhykkeeltä toiselle matkustaessasi. Valitse aikavyöhyke kohdemaan mukaan, niin videokamera säätää kellon automaattisesti.

25 Ensimmäiset käyttöasetukset 25 Päiväyksen ja ajan asettaminen DATE/TIME SETUP DATE/TIME 1.JAN :00 AM FI ( 22) 1 Paina. 2 Valitse ( ) -kuvake ja avaa asetusvalikot painamalla ( ). 3 Valitse ( ) [DATE/TIME SETUP / PÄIVÄ-/AIKA-ASETUKSET] ja paina ( ). 4 Valitse ( ) [DATE/TIME/PÄIVÄYS/ AIKA] ja paina ( ). Nuolet vilkkuvat päiväyksen ensimmäisen kentän ympärillä. 5 Muuta kutakin päiväyksen ja ajan kenttää ohjaimella ( ) ja siirry ( ) seuraavaan kenttään. 6 Käynnistä kello painamalla ( ). 7 Sulje valikko painamalla. Valmistelut HUOMIOITAVAA Voit halutessasi muuttaa päiväysmuotoa ( 42).

26 26 Tallentaminen Perustoiminnot Tallentaminen Tallentaminen VIIMEISEN TALLENNETUN OTOKSEN TARKASTELEMINEN Videokuvan tallentaminen Ennen tallentamisen aloittamista Tee testitallennus ennen tallentamisen aloittamista varmistaaksesi, että videokamera toimii oikein. Puhdista kuvapäät tarvittaessa ( 2). ( 8) EXP FOCUS 1 Avaa linssinsuojus siirtämällä linssinsuojuskytkin asentoon. 2 Pidä lukituspainiketta painettuna ja aseta -kytkin asentoon CAMERA. 3 Siirrä / -kytkin asentoon (nauha). 4 Aloita tallennus painamalla Start/Stop. Keskeytä tallennus painamalla Start/Stop uudelleen. 1 Aseta tilakytkin asentoon. 2 Jollei ohjaimen opas tule näyttöön, paina ( ). 3 Paina ohjainta ( ) hetki :n suuntaan ja vapauta se. Videokamera toistaa muutaman sekunnin viimeistä tallennettua otosta ja palaa tallennuksen taukotilaan. Kun toistat nauhaa (eteen- tai taaksepäin) pitämällä ohjainta painettuna ( ) :n tai ( ) :n suuntaan, voit etsiä tallennuksen alkamiskohdan. KUN OLET LOPETTANUT TALLENNUKSEN 1 Sulje linssinsuojus ja nestekidenäyttö. 2 Katkaise videokamerasta virta. 3 Poista nauha. 4 Irrota virtalähde ja poista akku.

27 Tallentaminen 27 HUOMIOITAVAA Tallennusaika: Tallennustapaa muuttamalla voit muuttaa videokuvan laatua ja sen myötä käytettävissä olevaa tallennusaikaa ( 38). Uudella tallennuksella korvattuja edellisiä tallennuksia ei voida palauttaa. Hae viimeisen tallennuksen loppukohta ennen tallennuksen aloittamista ( 32). Nauhan ja kuvapäiden suojaamiseksi videokamera siirtyy pysäytystilaan ( ), jos se on tallennuksen taukotilassa ( ) 4 minuuttia 30 sekuntia. Voit jatkaa tallennusta painamalla Start/Stop. Kun kuvataan erittäin äänekkäitä tilanteita (kuten ilotulitusta tai konsertteja), ääni saattaa vääristyä tai tallentua väärällä äänitasolla. Se on täysin normaalia. Virransäästötila: Jos videokamera on akkukäytössä käyttämättömänä yli viiden minuutin ajan, se sammuu virran säästämiseksi ( 41). Voit käynnistää videokameran uudelleen kytkemällä virran pois ja takaisin päälle. Nestekidenäytön ja etsimen näyttö: Näyttöjen valmistuksessa käytetään suurtarkkuustekniikkaa. Yli 99,99 % kuvapisteistä toimii määritysten mukaisesti. Alle 0,01 % kuvapisteistä voi syttyä ajoittain väärin tai näkyä mustina, punaisina, sinisinä tai vihreinä pisteinä. Tällä ei ole vaikutusta tallentuvaan kuvaan, eikä ilmiötä voida pitää toimintavirheenä. Kun käytät jalustaa: Älä jätä etsintä alttiiksi suoralle auringonvalolle, sillä se voi sulaa (okulaarilinssi keskittää valonsäteet). Älä käytä yli 5,5 mm pitkiä jalustan kiinnitysruuveja, sillä ne voivat vahingoittaa videokameraa. Pyri tallentamaan rauhallista ja tasaista videokuvaa. Jos videokamera liikkuu liikaa kuvaamisen aikana ja nopeaa zoomausta ja panorointia käytetään laajalti, video-otoksista voi tulla levottomia ja tärähteleviä. Äärimmäisissä tapauksissa sellaisten otosten toistaminen voi aiheuttaa matkapahoinvoinnin kaltaisen olon. Jos tunnet sellaisia oireita, pysäytä toisto heti ja pidä tarvittaessa lepotauko. Stillkuvien tallentaminen muistikortille Muista alustaa kortti, ennen kuin käytät sitä ensimmäistä kertaa ( 60). ( 8) 1 Avaa linssinsuojus siirtämällä linssinsuojuskytkin asentoon. 2 Pidä lukituspainiketta painettuna ja aseta -kytkin asentoon CAMERA. 3 Siirrä / -kytkin asentoon (muistikortti). 4 Paina PHOTO. Kun tarkennus on säätynyt automaattisesti, muuttuu taas vihreäksi ja näkyviin tulee yksi tai useampi automaattitarkennuskehys. Korttikäytön ilmaisin vilkkuu kuvaa tallennettaessa. FI Perustoiminnot

28 28 Tallentaminen TÄRKEÄÄ Vältä seuraavia toimenpiteitä, kun korttikäytön näyttö ( ) tulee näkyviin ja kun korttikäytön ilmaisin palaa tai vilkkuu. Muussa tapauksessa tiedot voivat hävitä lopullisesti. - Älä avaa muistikorttipaikan kantta äläkä poista muistikorttia. - Älä irrota virtalähdettä äläkä katkaise videokamerasta virtaa. - Älä muuta / -kytkimen asentoa tai toimintatilaa. HUOMIOITAVAA Jos kohde ei sovellu automaattitarkennukseen, muuttuu keltaiseksi. Säädä tarkennus käsin ( 46). Video-otosten tallentaminen muistikortille Voit tallentaa Motion JPEG -video-otoksia muistikortille. Video-otosten ääni tallentuu muistikortille monofonisena. ( 8) 1 Avaa linssinsuojus siirtämällä linssinsuojuskytkin asentoon. 2 Pidä lukituspainiketta painettuna ja aseta -kytkin asentoon CAMERA. 3 Siirrä / -kytkin asentoon (muistikortti). VIDEO-OTOKSEN KOON VALITSEMINEN 4 Paina. 5 Valitse ( ) [ MOVIE REC OFF / VIDEO TALL. POIS] ja valitse ( ) haluamasi video-otoksen koko. Oikeassa kulmassa näkyvä numero ilmaisee muistikortilla käytettävissä olevan likimääräisen tallennusajan. 6 Sulje valikko painamalla. VIDEO-OTOKSEN TALLENTAMINEN 7 Aloita tallennus painamalla Start/Stop. Keskeytä tallennus painamalla Start/Stop uudelleen. SD/SDHC-muistikortit: Voit tallentaa, kunnes "CARD FULL / KORTTI TÄYNNÄ" tulee näyttöön (512 Mt:n SD-muistikortin tallennusaika on noin 33 minuuttia). MultiMediaCardkortit: Tallennusaika on rajoitettu 10 sekuntiin kuvakoossa [ 320 x 240] tai 30 sekuntiin kuvakoossa [ 160 x 120]. TÄRKEÄÄ Vältä seuraavia toimenpiteitä, kun korttikäytön näyttö ( ) tulee näkyviin ja kun korttikäytön ilmaisin palaa tai vilkkuu. Muussa tapauksessa tiedot voivat hävitä lopullisesti. Älä avaa muistikorttipaikan kantta äläkä poista muistikorttia. Älä irrota virtalähdettä äläkä katkaise videokamerasta virtaa. Älä muuta / -kytkimen asentoa tai toimintatilaa. Älä aseta videokameraan nauhaa tai poista sitä tallentaessasi video-otoksia muistikortille. HUOMIOITAVAA Suosittelemme Canonin SD-muistikorttia tai SD-muistikorttia, jonka tiedonsiirtonopeus on yli 2 Mt/s tällä videokameralla tehdyn alustuksen jälkeen. Jos muistikorttia ei ole alustettu tällä videokameralla tai sille on toistuvasti tallennettu ja siitä on pyyhitty tietoja, tallennusnopeus saattaa hidastua ja tallentaminen pysähtyä. Windows XP -käyttäjät: Kun haluat liittää videokameran tietokoneeseen, rajoita videootoksen enimmäispituudeksi noin 12 minuuttia kuvakoossa [ 320 x 240] tai 35 minuuttia kuvakoossa [ 160 x 120].

29 Tallentaminen 29 Zoomaus TARKISTETTAVAT ( 8) : 35x optisen zoomin lisäksi käytössä on digitaalinen zoom (jopa 1000x) ( 37). Pikakäynnistystoiminto Pikakäynnistystoimintoa käyttämällä voit tallentaa kaikki tärkeät ja ohikiitävät tilanteet stillkuvana tai videokuvana. Kun et sammuta videokameraa, vaan painat QUICK START -painiketta, kamera on kuvausvalmis noin sekunnin kuluessa. TARKISTETTAVAT FI Zoomaaminen kauemmaksi ( 8) : Et voi siirtää kameraa pikakäynnistystilaan tallennuksen aikana. Zoomaaminen lähemmäksi 35x optinen zoom Zoomaa kauemmaksi siirtämällä zoomin säädintä kohti W :tä (laajakulma). Zoomaa lähemmäksi siirtämällä zoomin säädintä kohti T:tä (telekuvaus). Voit muuttaa myös zoomin nopeutta ( 37). Voit valita jonkin kolmesta kiinteästä zoomausnopeudesta tai säätää nopeuden zoomin säätimellä, jolloin voit zoomata hitaasti painamalla säädintä kevyesti ja nopeasti painamalla säädintä kovaa. HUOMIOITAVAA Voit käyttää myös kauko-ohjaimen T- ja W-painikkeita. Kaukoohjaimen zoomausnopeus on sama kuin videokameran (kun on valittu jokin vakiozoomausnopeuksista) tai kiinteä [SPEED 3 / NOPEUS 3] (kun on valittu asento [VARIABLE/ SÄÄDETTÄVÄ]). Kun asetuksena on [VARIABLE/SÄÄDETTÄVÄ], zoomausnopeus on suurempi tallennuksen taukotilassa. Pysyttele vähintään 1 metrin etäisyydellä kohteesta. Laajakulmaa käyttäessäsi voit tarkentaa kohteeseen jopa 1 cm:n etäisyydelle. 1 Paina QUICK START. QUICK START -painikkeeseen syttyy valo sen merkiksi, että videokamera on pikakäynnistystilassa valmiustilassa tallentamista varten. Toisinaan QUICK START -painike vilkkuu sen merkkinä, että videokamera tekee valmisteluja. Videokamera on pikakäynnistystilassa, kun painikkeen valo lakkaa vilkkumasta ja palaa yhtäjaksoisesti. 2 Voit jatkaa tallennusta painamalla QUICK START uudelleen. Videokamera on valmiina tallennuksen taukotilassa noin sekunnin kuluttua. Perustoiminnot

30 30 Toisto HUOMIOITAVAA Kun videokamera palautetaan pikakäynnistystilasta, seuraavat asetukset muuttuvat automaattisesti. - Käsintarkennus palaa automaattitarkennukseen (AF). - Valotuksen käsinsäätö palaa automaattivalotukseen. - Zoomin asento palaa suurimpaan laajakulmaasentoon W. Pikakäynnistystilassa videokamera kuluttaa vain puolet tallennuksen aikana käyttämästään virrasta. Tässä tilassa voit säästää akun virtaa. Videokameran ollessa pikakäynnistystilassa (QUICK START -painikkeessa palaa valo): - Jos muutat / -kytkimen asentoa, videokamera sammuu. Voit käynnistää videokameran uudelleen kytkemällä virran pois ja takaisin päälle. - Videokamera sammuu, jos se jätetään pikakäynnistystilaan 30 minuutiksi, olipa [POWER SAVE / VIRRANSÄÄSTÖ] -asetus ( 41) mikä tahansa. Voit käynnistää videokameran uudelleen kytkemällä virran pois ja takaisin päälle. - Jos avaat kasettitilan kannen, videokamera palaa tallennuksen taukotilaan. Toisto Toisto Videokuvan toistaminen Toista nauha nestekidenäytössä tai sulje nestekidenäyttö ja käytä etsintä. Voit myös kääntää nestekidenäytön ja sulkea sen näyttö ulospäin. ( 8) 1 Pidä lukituspainiketta painettuna ja aseta -kytkin asentoon PLAY. 2 Siirrä / -kytkin asentoon (nauha). 3 Jollei ohjaimen opas tule näyttöön, paina ( ). 4 Etsi kohta, josta haluat aloittaa toiston. Kelaa nauhaa taaksepäin painamalla ohjainta ( ) :n suuntaan tai eteenpäin painamalla sitä ( ) :n suuntaan.

31 Toisto 31 5 Aloita toisto painamalla ohjainta ( ) / :n suuntaan. *Kauko-ohjain toimitetaan vain mallien mukana. TOISTON AIKANA 6 Paina ohjainta ( ) uudelleen / :n suuntaan, niin toisto keskeytyy. 7 Pysäytä toisto työntämällä ohjainta ( ) :n suuntaan. ÄÄNENVOIMAKKUUDEN SÄÄTÄMINEN 1 Paina. 2 Valitse ( ) [ SPEAKER VOLUME / KAIUTTIMEN ÄÄNENVOIMAKKUUS] ja säädä ( ) äänenvoimakkuutta. Yhdysrakenteisesta kaiuttimesta ei kuulu ääntä, kun suljet nestekidenäytön tai kun STV-250Nstereovideokaapeli kytketään AVliitäntään. Jos pienennät äänenvoimakkuuden nollaan, kuvakkeeksi tulee. 3 Sulje valikko painamalla. ERIKOISTOISTOTILAT Voit käyttää erikoistoistotiloja kaukoohjaimen* painikkeilla. Erikoistoistotilojen aikana ääntä ei toisteta. Voit palata normaaliin toistoon työntämällä ohjainta ( ) / :n suuntaan tai painamalla PLAY -painiketta kauko-ohjaimesta*. Nopea toisto: Paina ohjainta ( ) :n tai ( ) :n suuntaan. Pidä ohjainta painettuna, jos haluat kelata nauhaa eteen- tai taaksepäin toiston aikana. Voit myös pitää REW - tai FF -painiketta painettuna kauko-ohjaimesta*. Takaisintoisto: Paina normaalin toiston aikana. Kuva taaksepäin/eteenpäin: Paina toiston taukotilassa /. Voit toistaa otosta ruutu kerrallaan pitämällä painiketta painettuna. Hidas toisto: Paina normaalin tai takaisintoiston aikana SLOW. Toisto kaksinkertaisella nopeudella: Paina normaalin tai takaisintoiston aikana. HUOMIOITAVAA Voit näyttää sekä tallennuspäivän että -ajan ( 53). Joidenkin erikoistoistotilojen aikana toistettavassa videokuvassa saattaa ilmetä häiriöitä (palikoitumista, raitoja jne.). Nauhan ja kuvapäiden suojaamiseksi videokamera siirtyy pysäytystilaan ( ), jos se on toiston taukotilassa ( ) 4 minuuttia 30 sekuntia. Voit jatkaa toistoa painamalla ohjainta ( ) / :n suuntaan. Palaaminen merkittyyn kohtaan Jos haluat palata myöhemmin tiettyyn kohtaan, merkitse kyseinen kohta otosmuistitoiminnolla. Nauha pysähtyy merkittyyn kohtaan, kun kelaat sitä eteentai taaksepäin. ( 8) 1 Paina tallennuksen tai toiston aikana kauko-ohjaimesta ZERO SET MEMORY kohdassa, johon haluat palata myöhemmin. Aikakoodiksi muuttuu 0:00:00. Peruuta muisti painamalla ZERO SET MEMORY uudelleen. 2 Jos merkitsit kohdat otosmuistilla tallennuksen aikana, aseta videokamera -tilaan. Jos merkitsit kohdat otosmuistilla toiston aikana, paina. 3 Etsi otosmuistimerkki painamalla. Jos nauhalaskuri näyttää negatiivista lukua, paina. tulee näyttöön, ja videokamera kelaa nauhaa eteen- tai taaksepäin. FI Perustoiminnot

32 32 Toisto Nauha pysähtyy otosmuistimerkin kohdalla tai sen lähellä, katoaa ja oikea aikakoodi näkyy uudestaan. HUOMIOITAVAA Jos tallennusten välillä on tyhjiä kohtia, tallennuksen loppukohdan haku ei välttämättä toimi oikein. Loppukohdan hakua ei voi käyttää sellaisen otoksen lopun hakemiseen, jossa on käytetty äänen jälkiäänitystä. Jos tallennusten välillä on tyhjiä kohtia, otosmuisti ei välttämättä toimi oikein. Viimeisen otoksen loppukohdan etsiminen Kun olet toistanut nauhaa, etsi viimeisen otoksen loppukohta tällä toiminnolla, jotta voit jatkaa tallennusta siitä kohdasta. TARKISTETTAVAT Pysäytä toisto ennen tämän toiminnon käyttämistä. ( 22) 1 Paina. 2 Valitse ( ) [ END SEARCH / TALL.KOHDAN LOPUN HAKU] ja paina ( ). 3 Valitse ( ) [EXECUTE/SUORITA] ja paina ( ). Näyttöön tulee END SEARCH. Videokamera kelaa nauhaa eteen- tai taaksepäin, toistaa muutaman sekunnin otoksen lopusta ja pysäyttää sitten nauhan. Voit peruuttaa haun painamalla ohjainta ( ) :n suuntaan. Otosten etsiminen tallennuspäiväyksen avulla Päiväyksen hakutoiminnolla voit etsiä päiväyksen/aikavyöhykkeen vaihtumiskohdan. Paina kauko-ohjaimesta tai. Paina uudestaan, jos haluat hakea muita päiväyksen muutoksia (enintään 10 kertaa). Voit peruuttaa haun painamalla STOP. HUOMIOITAVAA Alle yhden minuutin mittaisia otoksia päiväystä/aikavyöhykettä kohti ei voida hakea tällä toiminnolla. Päiväyksen hakutoiminto toimii vain, jos tietokoodi näytetään oikein. HUOMIOITAVAA Loppukohdan hakua ei voi käyttää, jos olet poistanut kasetin.

33 Toisto 33 Stillkuvien ja video-otosten toistaminen muistikortilta ( 8) 5 Aloita toisto painamalla ohjainta ( ) / :n suuntaan. Paina ohjainta ( ) uudelleen / :n suuntaan, niin toisto keskeytyy/ käynnistyy uudelleen. Kelaa video-otosta taakse- tai eteenpäin painamalla ohjainta ( ) ja pitämällä sitä painettuna :n tai :n suuntaan. : Voit myös pitää kauko-ohjaimen painiketta REW tai FF painettuna. Pysäytä toisto työntämällä ohjainta ( ) :n suuntaan. Kun videokuvan toisto päättyy tai pysäytetään, videon ensimmäinen kuva näkyy stillkuvana. FI TÄRKEÄÄ 1 Pidä lukituspainiketta painettuna ja aseta -kytkin asentoon PLAY. 2 Siirrä / -kytkin asentoon (muistikortti). STILLKUVIEN KATSELEMINEN 3 Jollei ohjaimen opas tule näyttöön, paina ( ). 4 Siirry kuvasta toiseen painamalla ohjainta ( ). VIDEO-OTOSTEN TOISTAMINEN Toiston aikana Vältä seuraavia toimenpiteitä, kun korttikäytön näyttö tulee näkyviin ja kun korttikäytön ilmaisin palaa tai vilkkuu. Muussa tapauksessa tiedot voivat hävitä lopullisesti. - Älä avaa muistikorttipaikan kantta äläkä poista muistikorttia. - Älä irrota virtalähdettä äläkä katkaise videokamerasta virtaa. - Älä muuta / -kytkimen asentoa tai toimintatilaa. Seuraavat eivät näy välttämättä oikein: - Muulla kuin tällä videokameralla tallennetut kuvat. - Tietokoneella muokatut tai siltä siirretyt kuvat (paitsi Card Mix -toiminnossa käytettävät mallikuvat ( 56)). - Kuvat, joiden nimiä on muutettu. Pikaselaus Voit hypätä eteenpäin tiettyyn kuvaan tarvitsematta selata kaikkia kuvia yksitellen. Video-otoksien pikaselaus voidaan aloittaa vain pysäytystilassa (ensimmäisen ruudun näkyessä stillkuvana). Paina ohjainta ( ) ja pidä sitä painettuna. Vapauta ohjain, kun kuvan numero tulee näytettävän kuvan kohdalle. Perustoiminnot

34 34 Toisto Diaesitys SLIDESHOW ( 8) ( 22) 1 Paina. 2 Valitse ( ) [ SLIDESHOW/ DIAESITYS] ja paina ( ). Muistikortilla olevat stillkuvat tai video-otokset toistetaan järjestyksessä. Pysäytä diaesitys painamalla ( ). Kuvahakemisto 1 Siirrä zoomin säädintä kohti W:tä. Näyttöön tulee kuvahakemisto. Muistikortilla olevat video-otokset on merkitty -kuvakkeella. 2 Valitse (, ) kuva. Siirrä kohdistin kuvaan, jota haluat katsoa. 3 Siirrä zoomin säädintä kohti T:tä. Kuvahakemisto suljetaan, ja valittu kuva tulee näkyviin. Toistettavan kuvan suurentaminen Videokuva ja stillkuvat voidaan toiston aikana suurentaa jopa viisinkertaiseksi. Voit myös valita suurennettavan alueen. 1 Siirrä zoomin säädintä kohti T:tä. Kuva suurenee kaksinkertaiseksi ja näyttöön tulee kehys, joka osoittaa suurennetun osan sijainnin. Voit suurentaa kuvaa lisää siirtämällä zoomin säädintä edelleen kohti T:tä. Voit pienentää suurennusta siirtämällä zoomin säädintä kohti W:tä. Niiden kuvien kohdalle, joita ei voi suurentaa, näyttöön tulee. 2 Valitse (, ) suurennettava alue kuvasta ohjaimella. Voit perua suurennuksen siirtämällä zoomin säädintä kohti W:tä, kunnes kehys katoaa. TÄRKEÄÄ Muistikortilla olevia video-otoksia ei voi suurentaa. Kun suurennuskehys on näytössä, se korvaa ohjaimen oppaan. Peruuta suurennos, jolloin videokamera palaa videokuvan tai stillkuvien normaaliin toistoon.

35 Valikkovaihtoehtojen luettelot 35 Lisätoiminnot Valikkovaihtoehtojen luettelot Valikkovaihtoehtojen luettelot Valikkokohdat, joita ei voida käyttää, näkyvät harmaina. Lisätietoja vaihtoehtojen valitsemisesta on kohdassa Valikkojen käyttäminen ( 22). Led Light ( 54) [ LIGHT OFF / VALO POIS], [ LIGHT ON / VALO PÄÄLLÄ] Digital effects ( 54) FI /TOIMINTO -valikko Recording programs ( 43) Tilakytkin: [ PROGRAM AE / AUTOM.VALOTUS], [ PORTRAIT/ MUOTOKUVAUS], [ SPORTS/ URHEILU], [ NIGHT/YÖ], [ SNOW/ LUMI], [ BEACH/RANTA], [ SUNSET/AURINGONLASKU], [ SPOTLIGHT/KOHDEVALO], [ FIREWORKS/ILOTULITUS] White balance ( 47) Tilakytkin: [ AUTO/AUTOM.], [ DAYLIGHT/ PÄIVÄNVALO], [ TUNGSTEN/ HEHKULAMPPU], [ SET/ VALINNAINEN] Image effect ( 48) Tilakytkin: [ D.EFFECT OFF / D.TEHOSTE POIS], [ FADER/HÄIVYTYS], [ EFFECT/ TEHOSTE], [ CARD MIX] Tilakytkin: [ D.EFFECT OFF / D.TEHOSTE POIS], [ BLK&WHT/MUSTAVALK.] Tilakytkin: [ D.EFFECT OFF / D.TEHOSTE POIS], [ FADER/HÄIVYTYS], [ EFFECT/TEHOSTE] Still image simultaneous recording ( 51) [ STILL I.REC OFF / STILLK. TALL. POIS], [ S FINE/TERÄVÄ/640x480], [ S NORMAL/NORMAALI/640x480] Lisätoiminnot Movie Clip Size ( 28, 52) Tilakytkin: [ IMAGE EFFECT OFF / KUVATEHOSTE POIS], [ VIVID / KYLLÄISET VÄRIT], [ NEUTRAL/ NEUTRAALI], [ SOFT SKIN DETAIL / IHON PEHMENNYS] [ MOVIE REC OFF / VIDEO TALL. POIS], [ 320x240], [ 160x120] [ 320x240], [ 160x120]

36 36 Valikkovaihtoehtojen luettelot Still image size/quality ( 50) Still Image Protect ( 59) Koko: [L 1152x864], [L 1024x768], [S 640x480] Laatu: [ SUPER FINE / ERITTÄIN TERÄVÄ], [ FINE/TERÄVÄ], [ NORMAL/NORMAALI] Still image capturing ( 52) [ PROTECT OFF / SUOJAUS POIS], [ PROTECT ON / SUOJAUS PÄÄLLÄ] Suojaa muistikortilla oleva stillkuva. : Vaihtoehto näkyy vain, kun painat [REVIEW/TARKASTELE]- vaihtoehdon asetuksen aikarajan sisällä (tai välittömästi stillkuvan tallennuksen jälkeen, jos asetus on [ OFF/POIS]). PRINT ORDER ( 74) [ S S.FINE / E. TERÄVÄ / 640x480], [ S FINE/TERÄVÄ/640x480], [ S NORMAL/NORMAALI/640x480] SPEAKER VOLUME ( 30) [ 0] - [ 99] COPIES/KOPIOTA Aseta muistikortilla olevan stillkuvan tulostusmerkintä. Transfer Order ( 70) Säädä ( ) äänenvoimakkuutta ohjaimella. REC PAUSE ( 64) [ TRANS.ORDER OFF / SIIRTOMERKINTÄ POIS], [ TRANS.ORDER ON / SIIRTOMERKINTÄ PÄÄLLÄ] Aseta muistikortilla olevan stillkuvan siirtomerkintä. Siirrä kamera tallennuksen taukotilaan painamalla ( ). END SEARCH ( 32) Hae otoksen loppukohta painamalla ( ). SLIDESHOW ( 34) Käynnistä diaesitys painamalla ( ).

37 Valikkovaihtoehtojen luettelot 37 Asetusvalikot Kameran asetukset (digitaalinen zoom, kuvanvakain jne.) CAMERA SETUP / KAMERAN ASETUKSET SHUTTER ( 44) Tilakytkin: Kuvausohjelma: [ PROGRAM AE / AUTOM.VALOTUS] [ AUTO/AUTOM.], [1/50], [1/120], [1/ 250], [1/500], [1/1000] [1/2000] Kun vaihtoehto on aktivoitu, videokamera ottaa automaattisesti käyttöön digitaalisen zoomauksen, kun zoomaat optisen zoomausalueen ulkopuolelle. Digitaalisen zoomin avulla kuvaa käsitellään digitaalisesti, joten resoluutio heikkenee zoomauskertoimen kasvaessa. Digitaalisen zoomin ilmaisin on vaaleansininen kertoimilla 35x 105x ja tummansininen kertoimilla 105x 1000x. Digitaalista zoomia ei voi käyttää [ NIGHT/YÖ] -kuvausohjelman yhteydessä. ZOOM SPEED FI Tilakytkin: Kuvausohjelma: [ PROGRAM AE / AUTOM.VALOTUS] [ AUTO/AUTOM.], [1/50], [1/120], [1/250], A.SL SHUTTER [ ON/PÄÄLLÄ], [ OFF/POIS] Kun kuvaat heikosti valaistuissa paikoissa, videokamera parantaa valotusta käyttämällä pitkiä valotusaikoja automaattisesti. Videokameran pisin valotusaika on 1/ 25 (1/12 -tilassa). Jos otoksessa näkyy jälkikuva, aseta pitkä valotusaika asentoon [ OFF/ POIS]. Jos esiin tulee (videokameran tärähdysvaroitus), suosittelemme, että asetat videokameran esimerkiksi jalustalle. [ VARIABLE/SÄÄDETTÄVÄ], [ SPEED 3 / NOPEUS 3], [ SPEED 2 / NOPEUS 2], [ SPEED 1 / NOPEUS 1] Asennossa [ VARIABLE/ SÄÄDETTÄVÄ] zoomin nopeus riippuu zoomausvivun käyttötavasta, jolloin voit zoomata hitaasti painamalla säädintä kevyesti ja nopeasti painamalla säädintä kovaa. Nopein zoomausnopeus saadaan asetuksella [ VARIABLE/ SÄÄDETTÄVÄ]. Kiinteistä nopeuksista nopein on [ SPEED 3 / NOPEUS 3] ja hitain [ SPEED 1 / NOPEUS 1]. FOCUS PRI. ( 52) Tilakytkin: [ ON:AiAF/PÄÄLLÄ:AiAF], [ ON:CENTER/PÄÄLLÄ:KESKUS], [ OFF/POIS] REVIEW Lisätoiminnot D.ZOOM [ OFF/POIS], [ 105X], [ 1000X] Määrittää digitaalisen zoomin käytön. [ OFF/POIS], [ 2sec / 2 s], [ 4sec / 4 s], [ 6sec / 6 s], [ 8sec / 8 s], [ 10sec / 10 s] Valitse stillkuvan näyttöaika sen jälkeen, kun kuva on tallennettu muistikortille.
