1 Digital videokamera Bruksanvisning Digital-Videokamera Betjeningsvejledning Digitaalinen videokamera Käyttöopas Svenska Dansk Suomi Mini Digital Video Cassette Sv Läs också följande bruksanvisning. Da Du bør også læse følgende betjeningsvejledning. Su Lue myös seuraavat käyttöohje. (Instruction Manual PDF Format) Digital Video Software PAL

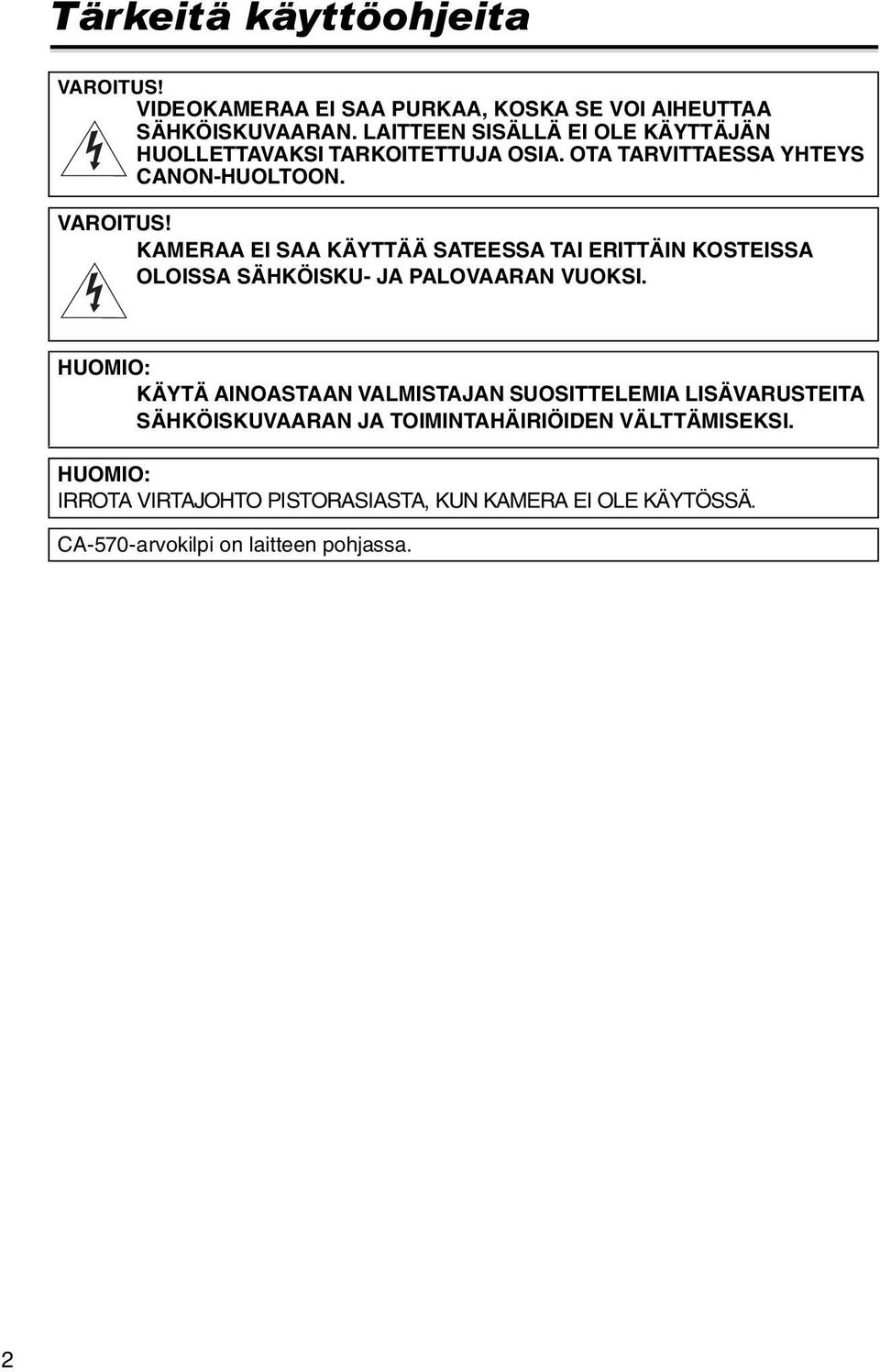

2 Johdanto Tärkeitä käyttöohjeita VAROITUS! VIDEOKAMERAA EI SAA PURKAA, KOSKA SE VOI AIHEUTTAA SÄHKÖISKUVAARAN. LAITTEEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVAKSI TARKOITETTUJA OSIA. OTA TARVITTAESSA YHTEYS CANON-HUOLTOON. VAROITUS! KAMERAA EI SAA KÄYTTÄÄ SATEESSA TAI ERITTÄIN KOSTEISSA OLOISSA SÄHKÖISKU- JA PALOVAARAN VUOKSI. HUOMIO: KÄYTÄ AINOASTAAN VALMISTAJAN SUOSITTELEMIA LISÄVARUSTEITA SÄHKÖISKUVAARAN JA TOIMINTAHÄIRIÖIDEN VÄLTTÄMISEKSI. HUOMIO: IRROTA VIRTAJOHTO PISTORASIASTA, KUN KAMERA EI OLE KÄYTÖSSÄ. CA-570-arvokilpi on laitteen pohjassa. 2

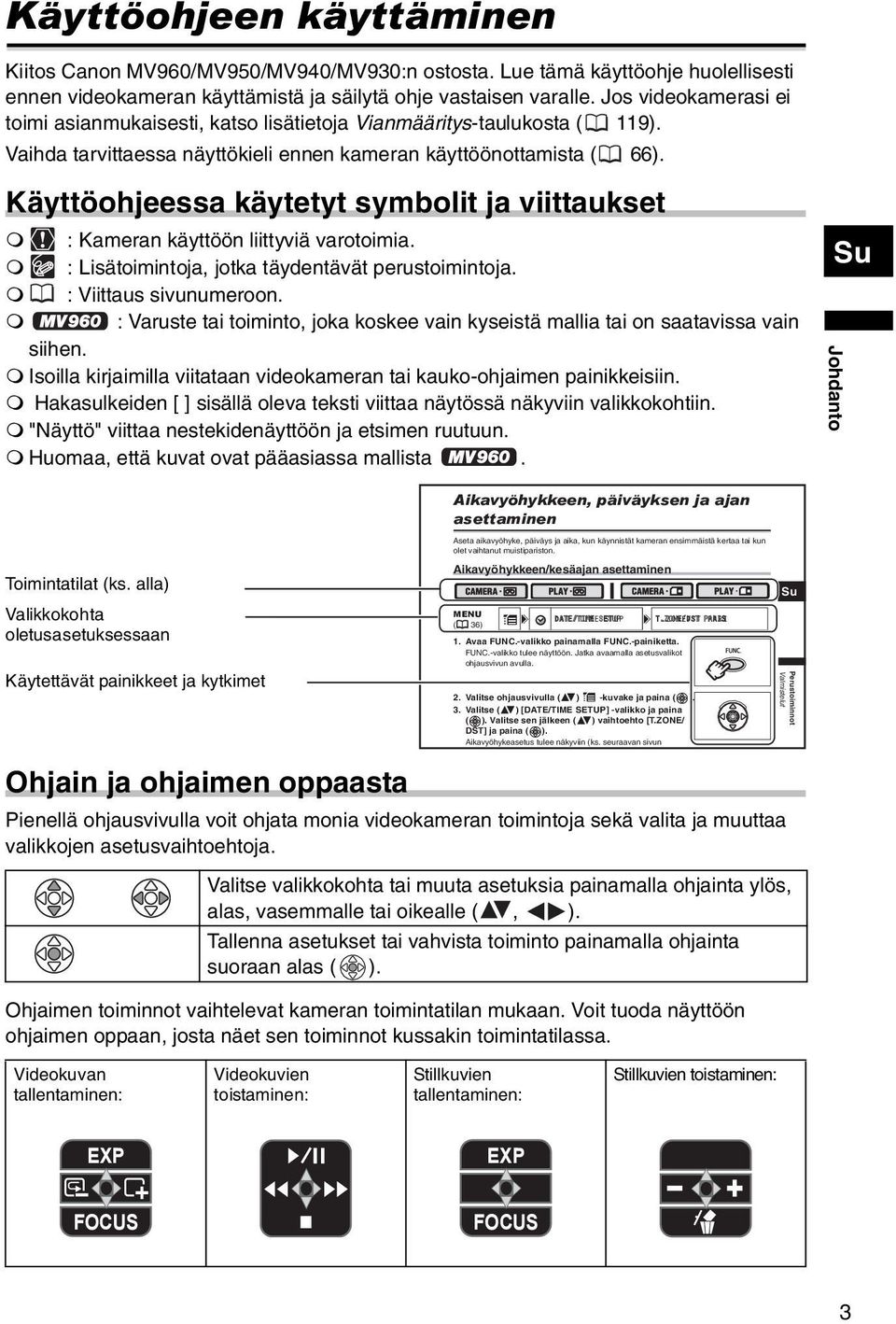

3 Käyttöohjeen käyttäminen Kiitos Canon MV960/MV950/MV940/MV930:n ostosta. Lue tämä käyttöohje huolellisesti ennen videokameran käyttämistä ja säilytä ohje vastaisen varalle. Jos videokamerasi ei toimi asianmukaisesti, katso lisätietoja Vianmääritys-taulukosta ( 119). Vaihda tarvittaessa näyttökieli ennen kameran käyttöönottamista ( 66). Käyttöohjeessa käytetyt symbolit ja viittaukset : Kameran käyttöön liittyviä varotoimia. : Lisätoimintoja, jotka täydentävät perustoimintoja. : Viittaus sivunumeroon. : Varuste tai toiminto, joka koskee vain kyseistä mallia tai on saatavissa vain siihen. Isoilla kirjaimilla viitataan videokameran tai kauko-ohjaimen painikkeisiin. Hakasulkeiden [ ] sisällä oleva teksti viittaa näytössä näkyviin valikkokohtiin. "Näyttö" viittaa nestekidenäyttöön ja etsimen ruutuun. Huomaa, että kuvat ovat pääasiassa mallista. Su Johdanto Toimintatilat (ks. alla) Valikkokohta oletusasetuksessaan Käytettävät painikkeet ja kytkimet Ohjain ja ohjaimen oppaasta Aikavyöhykkeen, päiväyksen ja ajan asettaminen Aseta aikavyöhyke, päiväys ja aika, kun käynnistät kameran ensimmäistä kertaa tai kun olet vaihtanut muistipariston. Aikavyöhykkeen/kesäajan asettaminen MENU DATE/TIME SETUP S T.ZONE/DST PARIS ( 36) 1. Avaa FUNC.-valikko painamalla FUNC.-painiketta. FUNC.-valikko tulee näyttöön. Jatka avaamalla asetusvalikot ohjausvivun avulla. 2. Valitse ohjausvivulla ( ) -kuvake ja paina ( ). 3. Valitse ( ) [DATE/TIME SETUP] -valikko ja paina ( ). Valitse sen jälkeen ( ) vaihtoehto [T.ZONE/ DST] ja paina ( ). Aikavyöhykeasetus tulee näkyviin (ks. seuraavan sivun taulukko) Oletusasetus on Pariisi tai Singapore alueen mukaan Pienellä ohjausvivulla voit ohjata monia videokameran toimintoja sekä valita ja muuttaa DATE/TIME 1.JAN.2006 DATE/TIME SETUP valikkojen asetusvaihtoehtoja. 12:00AM Valitse valikkokohta tai muuta asetuksia painamalla ohjainta ylös, alas, vasemmalle tai oikealle (, ). Tallenna asetukset tai vahvista toiminto painamalla ohjainta suoraan alas ( ). Ohjaimen toiminnot vaihtelevat kameran toimintatilan mukaan. Voit tuoda näyttöön ohjaimen oppaan, josta näet sen toiminnot kussakin toimintatilassa. Su Perustoiminnot Valmistelut Videokuvan tallentaminen: Videokuvien toistaminen: Stillkuvien tallentaminen: Stillkuvien toistaminen: EXP EXP FOCUS FOCUS 3

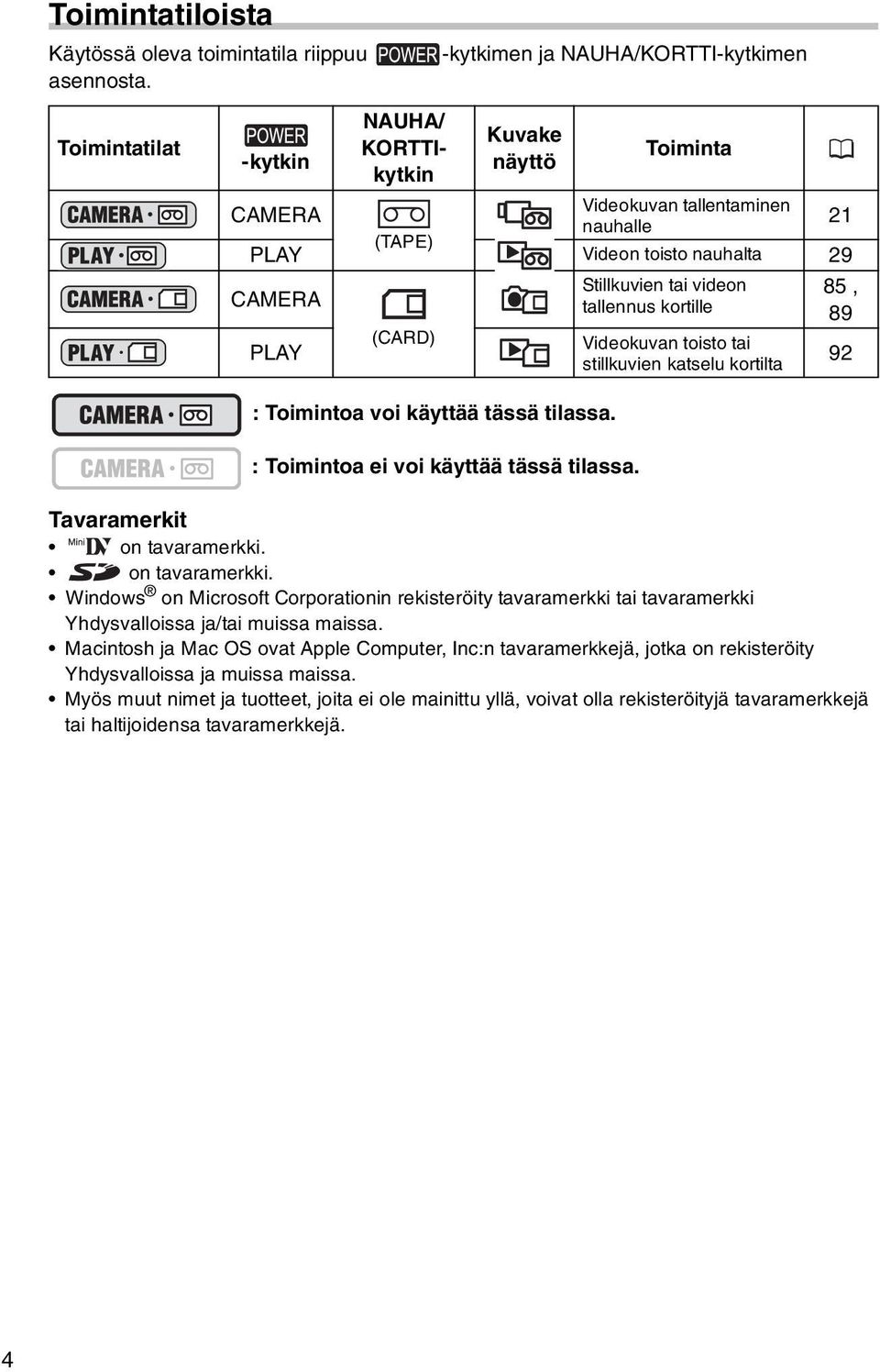

4 Toimintatiloista Käytössä oleva toimintatila riippuu asennosta. Toimintatilat -kytkin NAUHA/ KORTTIkytkin : Toimintoa voi käyttää tässä tilassa. -kytkimen ja NAUHA/KORTTI-kytkimen Kuvake näyttö : Toimintoa ei voi käyttää tässä tilassa. Toiminta Videokuvan tallentaminen CAMERA 21 nauhalle (TAPE) PLAY Videon toisto nauhalta 29 CAMERA PLAY (CARD) Stillkuvien tai videon tallennus kortille Videokuvan toisto tai stillkuvien katselu kortilta Tavaramerkit on tavaramerkki. on tavaramerkki. Windows on Microsoft Corporationin rekisteröity tavaramerkki tai tavaramerkki Yhdysvalloissa ja/tai muissa maissa. Macintosh ja Mac OS ovat Apple Computer, Inc:n tavaramerkkejä, jotka on rekisteröity Yhdysvalloissa ja muissa maissa. Myös muut nimet ja tuotteet, joita ei ole mainittu yllä, voivat olla rekisteröityjä tavaramerkkejä tai haltijoidensa tavaramerkkejä. 85,

5 Sisällysluettelo Johdanto Käyttöohjeen käyttäminen...3 Mukana toimitettavat lisävarusteet...7 Komponenttiopas...8 Perustoiminnot Valmistelut Virtalähteen valmistelu...12 Kasetin asettaminen/poistaminen...15 Videokameran valmisteleminen...16 Kauko-ohjaimen käyttäminen...17 Nestekidenäytön säätäminen...18 Aikavyöhykkeen, päiväyksen ja ajan asettaminen...19 Tallentaminen Videokuvan tallentaminen nauhalle...21 Zoomaaminen...25 Vihjeitä parempaan videokuvaukseen...28 Toisto Nauhan toistaminen...29 Äänenvoimakkuuden säätö...31 Toistaminen TV-ruudussa...32 Lisätoiminnot Valikot ja asetukset...36 Tallentaminen Kuvausohjelmien käyttäminen...41 Valotuksen säätö käsin...45 Tarkennuksen säätö käsin...46 Valkotasapainon asettaminen...48 Kuvatehosteen valitseminen...49 Valotusajan asettaminen...50 LED-valon käyttö...52 Itselaukaisimen käyttäminen...53 Tallennustavan muuttaminen (SP/LP)...54 Äänen tallentaminen...55 Digitaalisten tehosteiden käyttäminen...56 Laajakuvatallennus (16:9)...60 Toisto Kuvan suurentaminen...61 Tietokoodin näyttäminen...62 Tallennuskohdan lopun haku...63 Merkittyyn kohtaan palaaminen...64 Päiväyksen haku...65 Muita toimintoja Näyttökielen vaihtaminen...66 Kameran muut asetukset...67 Editointi Videonauhuriin tai digitaaliseen videolaitteeseen tallentaminen...70 Analogisista videolaitteista (video, TV tai videokamera) tallentaminen 72 Su Johdanto 5

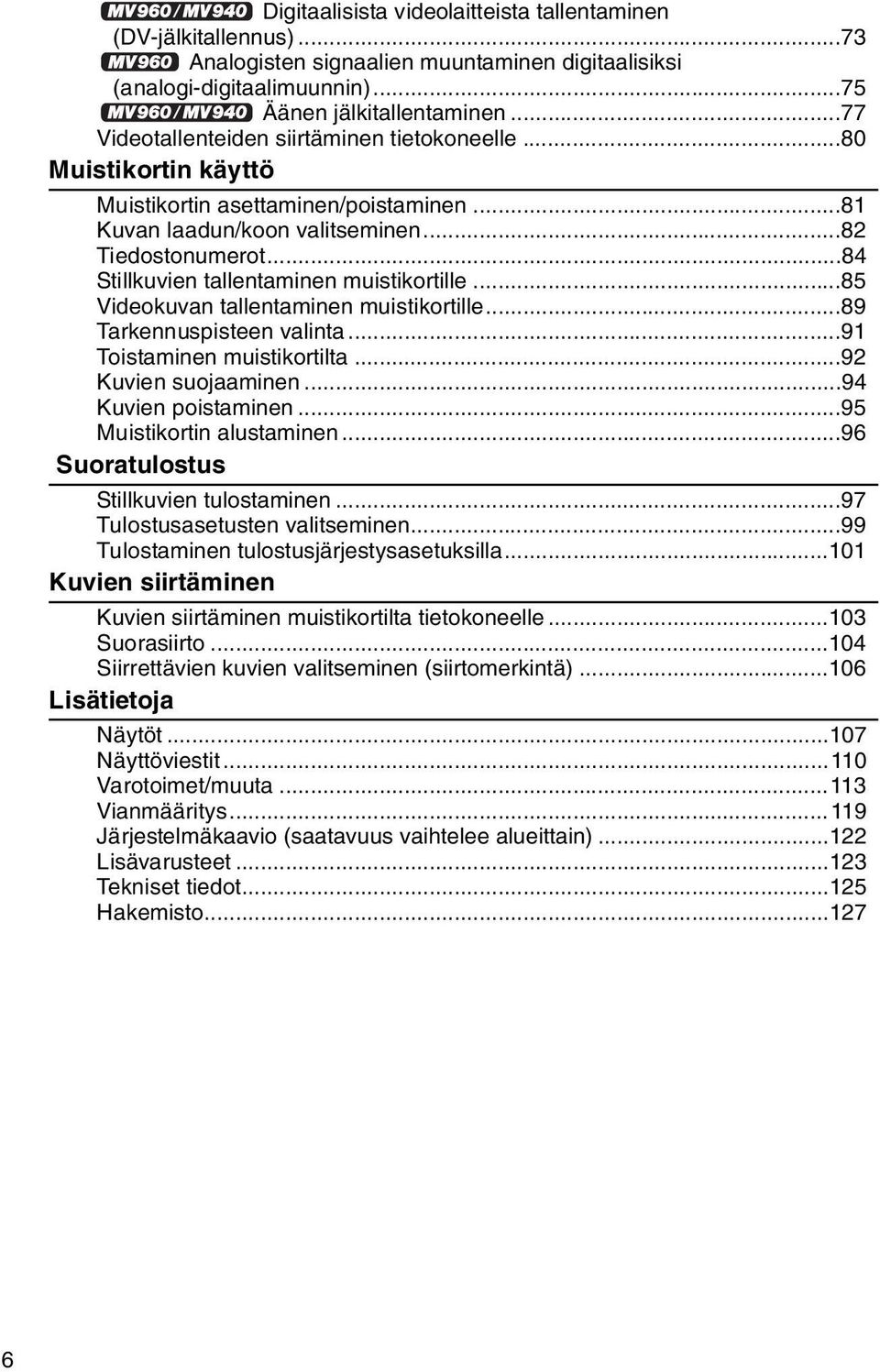

6 Digitaalisista videolaitteista tallentaminen (DV-jälkitallennus)...73 Analogisten signaalien muuntaminen digitaalisiksi (analogi-digitaalimuunnin)...75 Äänen jälkitallentaminen...77 Videotallenteiden siirtäminen tietokoneelle...80 Muistikortin käyttö Muistikortin asettaminen/poistaminen...81 Kuvan laadun/koon valitseminen...82 Tiedostonumerot...84 Stillkuvien tallentaminen muistikortille...85 Videokuvan tallentaminen muistikortille...89 Tarkennuspisteen valinta...91 Toistaminen muistikortilta...92 Kuvien suojaaminen...94 Kuvien poistaminen...95 Muistikortin alustaminen...96 Suoratulostus Stillkuvien tulostaminen...97 Tulostusasetusten valitseminen...99 Tulostaminen tulostusjärjestysasetuksilla Kuvien siirtäminen Kuvien siirtäminen muistikortilta tietokoneelle Suorasiirto Siirrettävien kuvien valitseminen (siirtomerkintä) Lisätietoja Näytöt Näyttöviestit Varotoimet/muuta Vianmääritys Järjestelmäkaavio (saatavuus vaihtelee alueittain) Lisävarusteet Tekniset tiedot Hakemisto

7 Mukana toimitettavat lisävarusteet CA-570 Pienikokoinen verkkolaite (sis. virtajohdon) NB-2LH-akku BP-2L5-akku Litiumnappiparisto CR1616 WL-D85- kauko-ohjain Litiumnappiparisto CR2025 kauko-ohjainta varten SS-900-olkahihna STV-250Nstereovideokaapeli Su Johdanto PC-A10-SCARTsovitin* IFC-300PCU-USBkaapeli DIGITAL VIDEO SOLUTION DISK -levy Windows Macintosh * Vain Euroopassa. 7

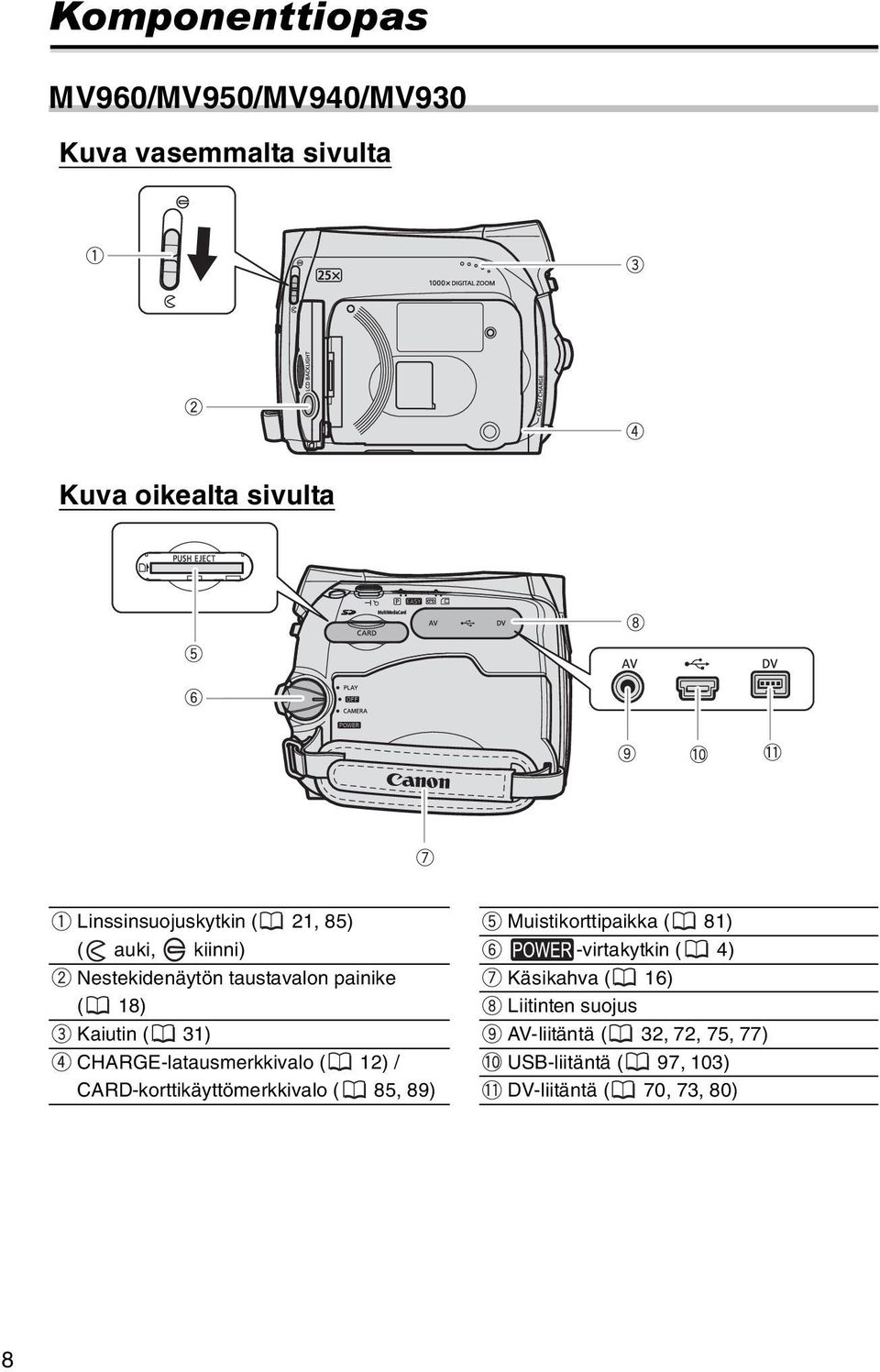

8 Komponenttiopas MV960/MV950/MV940/MV930 Kuva vasemmalta sivulta Kuva oikealta sivulta Linssinsuojuskytkin ( 21, 85) ( auki, kiinni) Nestekidenäytön taustavalon painike ( 18) Kaiutin ( 31) CHARGE-latausmerkkivalo ( 12) / CARD-korttikäyttömerkkivalo ( 85, 89) Muistikorttipaikka ( 81) -virtakytkin ( 4) Käsikahva ( 16) Liitinten suojus AV-liitäntä ( 32, 72, 75, 77) USB-liitäntä ( 97, 103) DV-liitäntä ( 70, 73, 80) 8

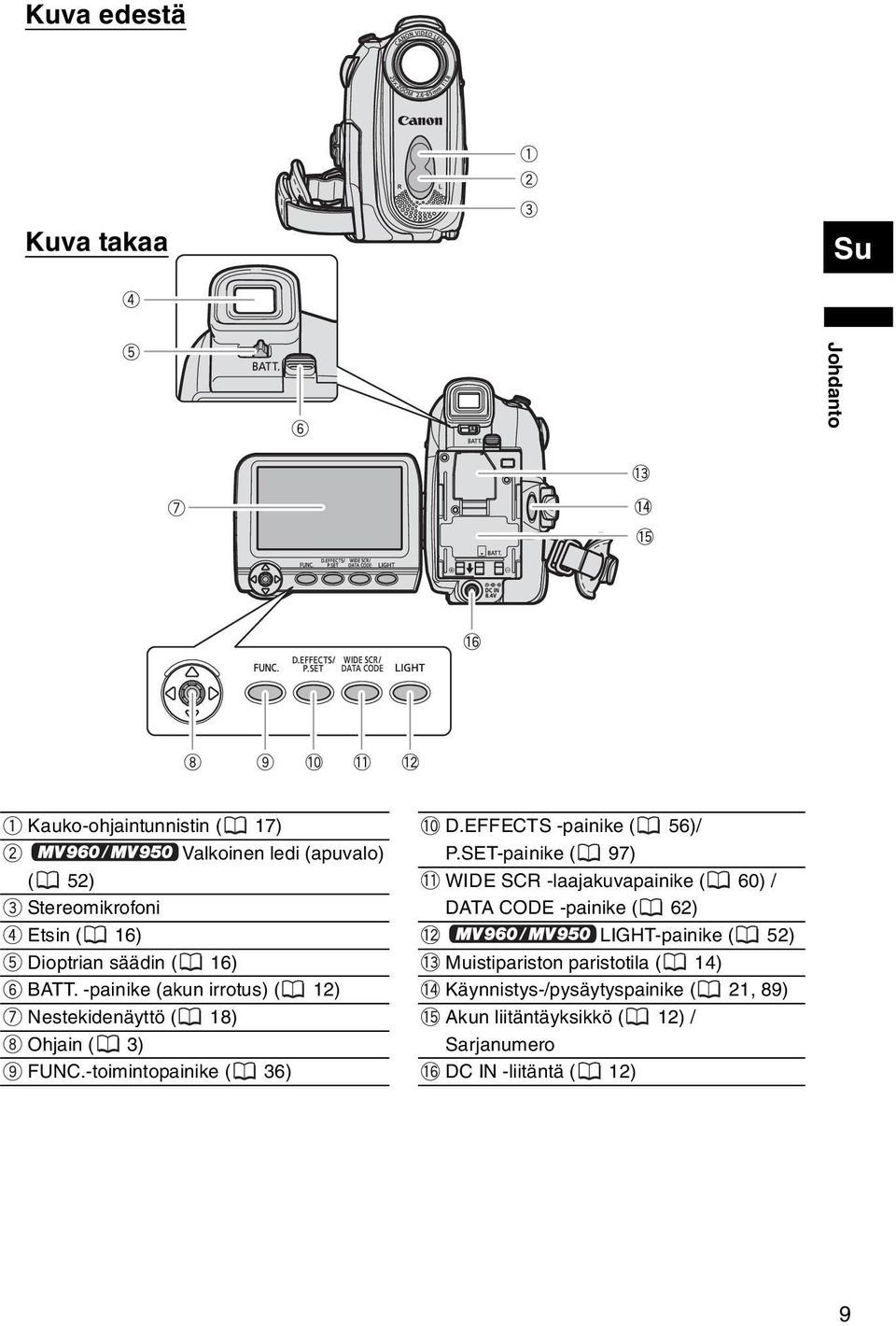

9 Kuva edestä Kuva takaa Su Johdanto Kauko-ohjaintunnistin ( 17) Valkoinen ledi (apuvalo) ( 52) Stereomikrofoni Etsin ( 16) Dioptrian säädin ( 16) BATT. -painike (akun irrotus) ( 12) Nestekidenäyttö ( 18) Ohjain ( 3) FUNC.-toimintopainike ( 36) D.EFFECTS -painike ( 56)/ P.SET-painike ( 97) WIDE SCR -laajakuvapainike ( 60) / DATA CODE -painike ( 62) LIGHT-painike ( 52) Muistipariston paristotila ( 14) Käynnistys-/pysäytyspainike ( 21, 89) Akun liitäntäyksikkö ( 12) / Sarjanumero DC IN -liitäntä ( 12) 9

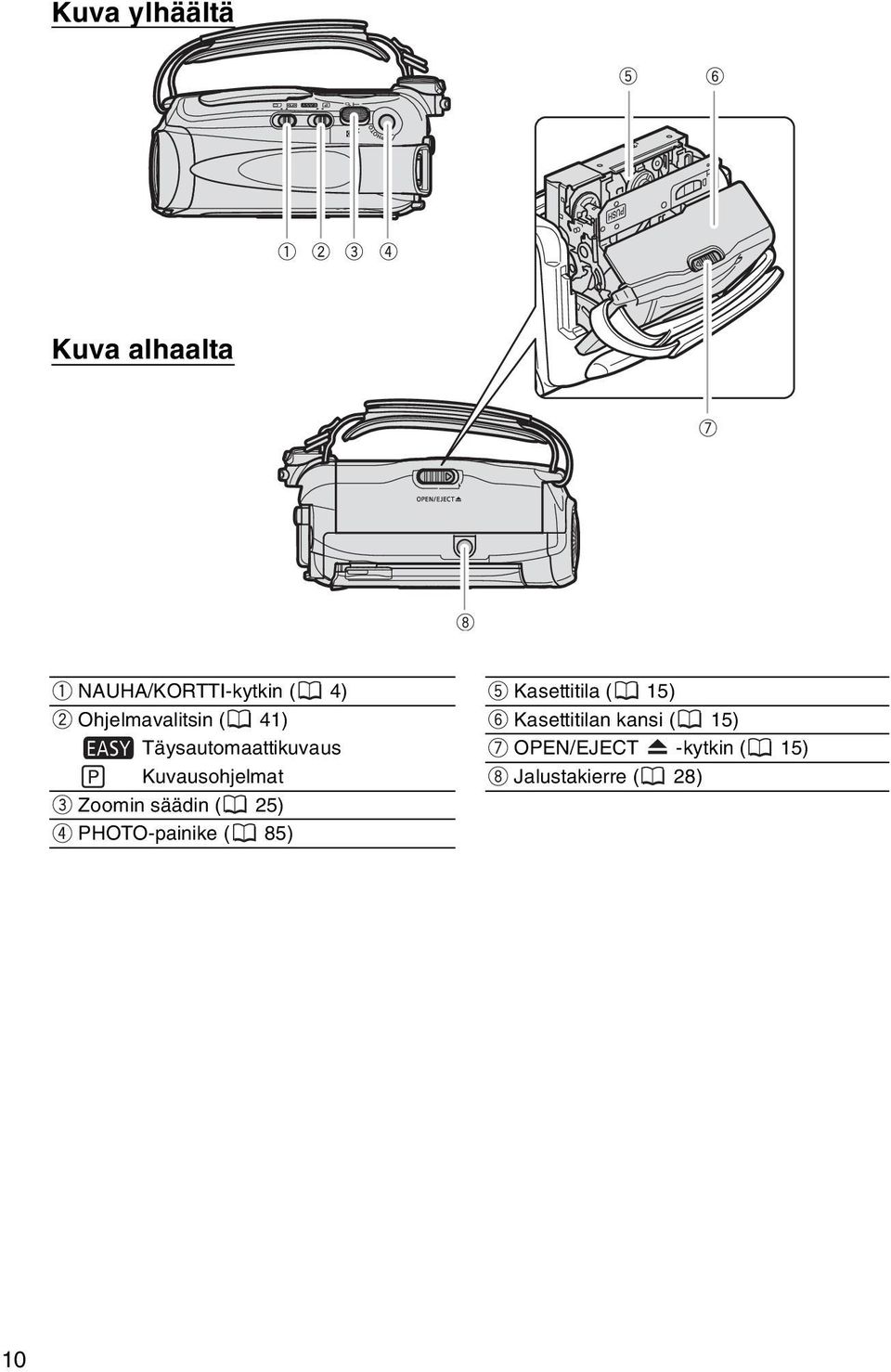

10 Kuva ylhäältä Kuva alhaalta NAUHA/KORTTI-kytkin ( 4) Ohjelmavalitsin ( 41) Täysautomaattikuvaus Kuvausohjelmat Zoomin säädin ( 25) PHOTO-painike ( 85) Kasettitila ( 15) Kasettitilan kansi ( 15) OPEN/EJECT -kytkin ( 15) Jalustakierre ( 28) 10

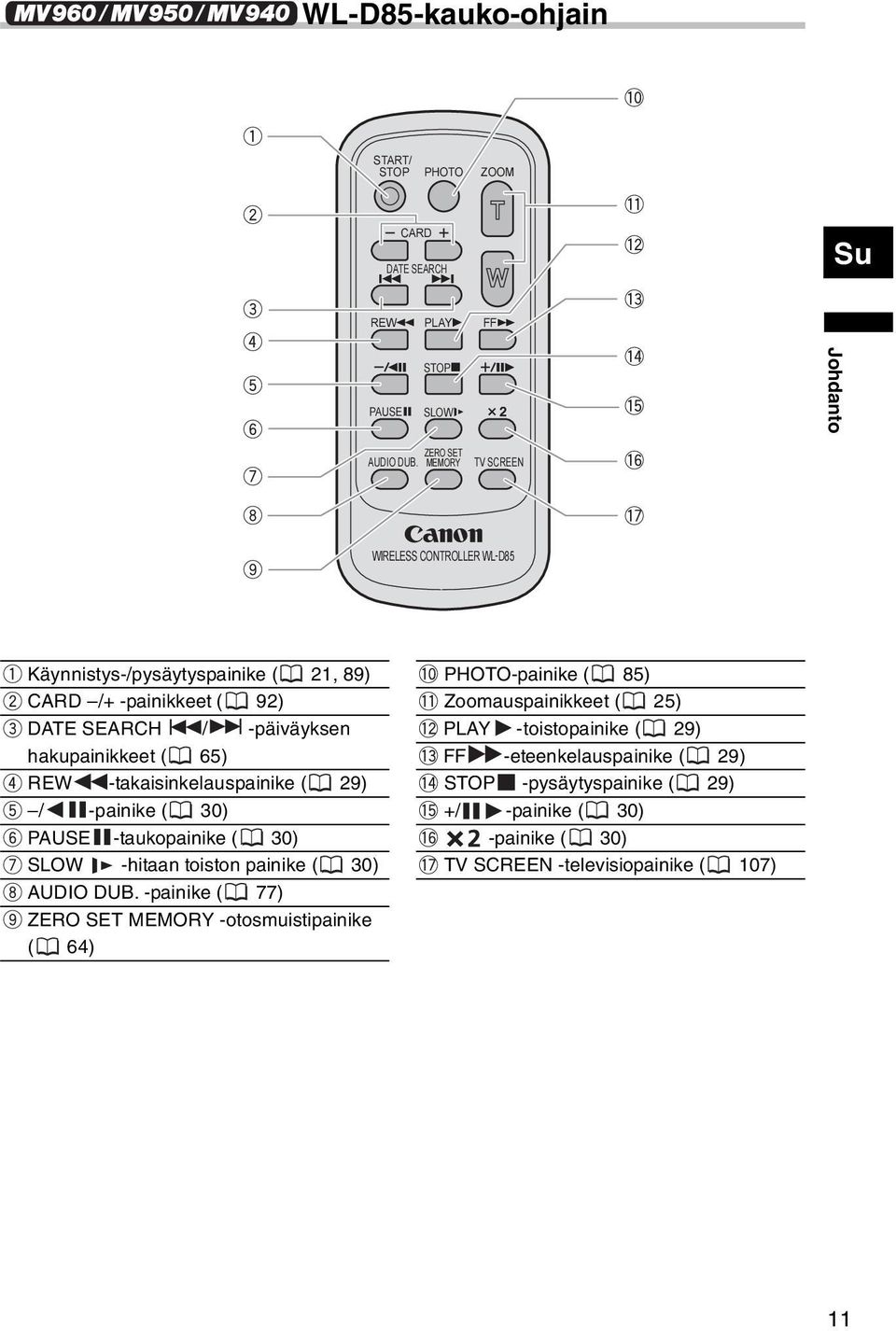

11 WL-D85-kauko-ohjain START/ STOP PHOTO ZOOM CARD DATE SEARCH Su REW PLAY FF PAUSE STOP SLOW Johdanto ZERO SET AUDIO DUB. MEMORY TV SCREEN WIRELESS CONTROLLER WL-D85 Käynnistys-/pysäytyspainike ( 21, 89) PHOTO-painike ( 85) CARD /+ -painikkeet ( 92) Zoomauspainikkeet ( 25) DATE SEARCH / -päiväyksen hakupainikkeet ( 65) PLAY -toistopainike ( 29) FF -eteenkelauspainike ( 29) REW -takaisinkelauspainike ( 29) STOP -pysäytyspainike ( 29) / -painike ( 30) +/ -painike ( 30) PAUSE -taukopainike ( 30) -painike ( 30) SLOW -hitaan toiston painike ( 30) TV SCREEN -televisiopainike ( 107) AUDIO DUB. -painike ( 77) ZERO SET MEMORY -otosmuistipainike ( 64) 11

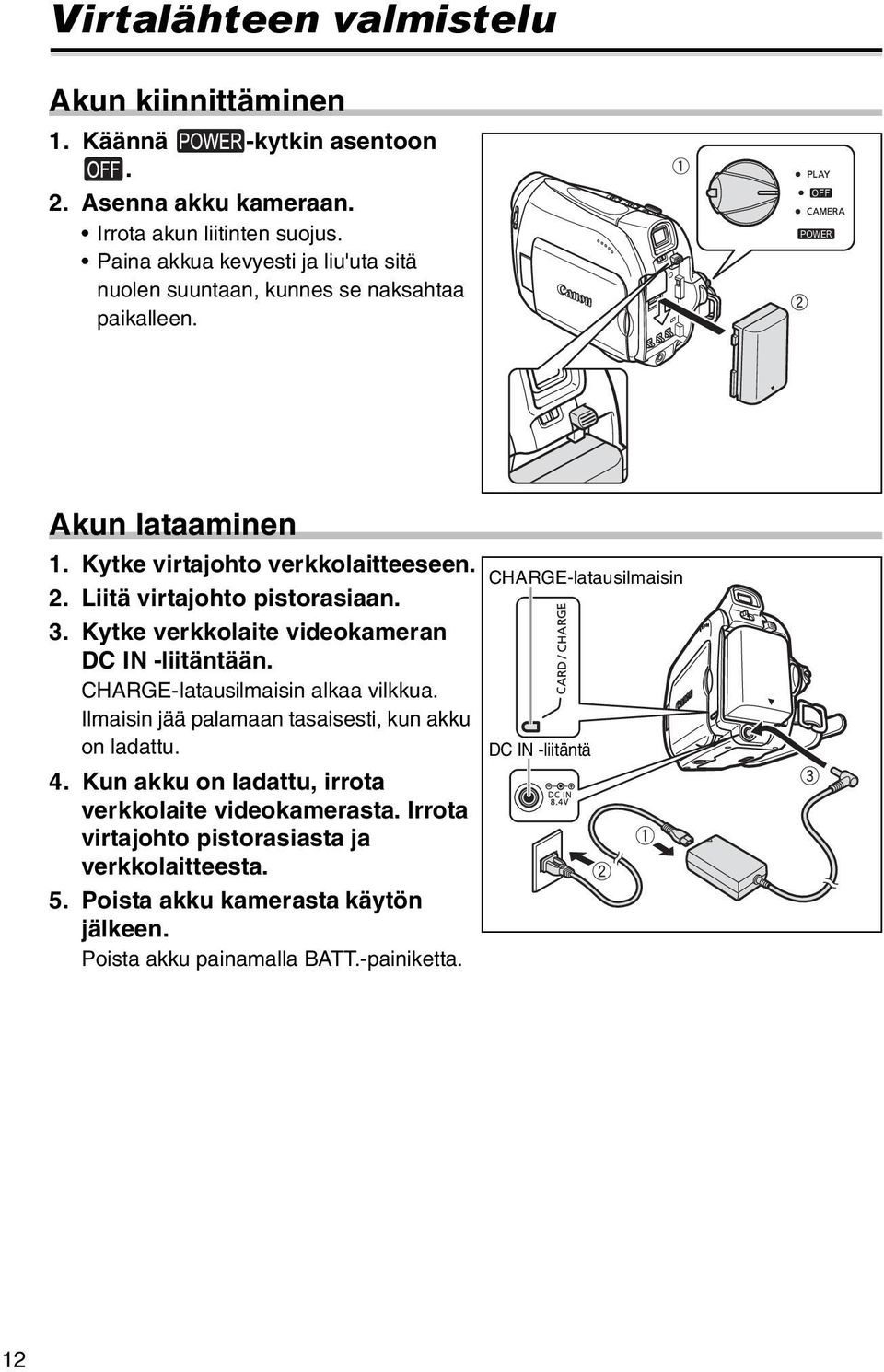

12 Perustoiminnot Valmistelut Virtalähteen valmistelu Akun kiinnittäminen 1. Käännä -kytkin asentoon. 2. Asenna akku kameraan. Irrota akun liitinten suojus. Paina akkua kevyesti ja liu'uta sitä nuolen suuntaan, kunnes se naksahtaa paikalleen. Akun lataaminen 1. Kytke virtajohto verkkolaitteeseen. 2. Liitä virtajohto pistorasiaan. 3. Kytke verkkolaite videokameran DC IN -liitäntään. CHARGE-latausilmaisin alkaa vilkkua. Ilmaisin jää palamaan tasaisesti, kun akku on ladattu. 4. Kun akku on ladattu, irrota verkkolaite videokamerasta. Irrota virtajohto pistorasiasta ja verkkolaitteesta. 5. Poista akku kamerasta käytön jälkeen. Poista akku painamalla BATT.-painiketta. CHARGE-latausilmaisin DC IN -liitäntä 12

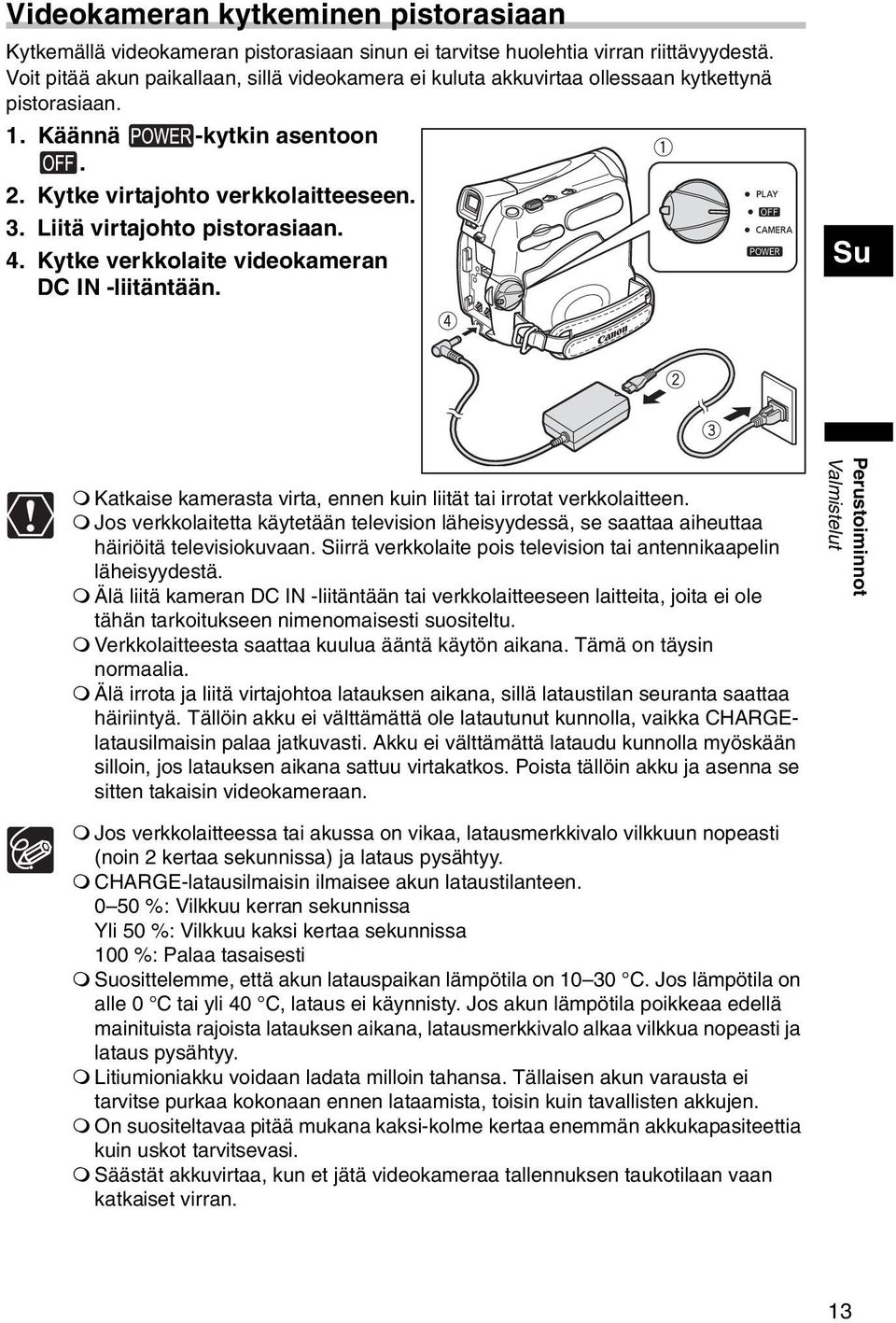

13 Videokameran kytkeminen pistorasiaan Kytkemällä videokameran pistorasiaan sinun ei tarvitse huolehtia virran riittävyydestä. Voit pitää akun paikallaan, sillä videokamera ei kuluta akkuvirtaa ollessaan kytkettynä pistorasiaan. 1. Käännä -kytkin asentoon. 2. Kytke virtajohto verkkolaitteeseen. 3. Liitä virtajohto pistorasiaan. 4. Kytke verkkolaite videokameran DC IN -liitäntään. Su Katkaise kamerasta virta, ennen kuin liität tai irrotat verkkolaitteen. Jos verkkolaitetta käytetään television läheisyydessä, se saattaa aiheuttaa häiriöitä televisiokuvaan. Siirrä verkkolaite pois television tai antennikaapelin läheisyydestä. Älä liitä kameran DC IN -liitäntään tai verkkolaitteeseen laitteita, joita ei ole tähän tarkoitukseen nimenomaisesti suositeltu. Verkkolaitteesta saattaa kuulua ääntä käytön aikana. Tämä on täysin normaalia. Älä irrota ja liitä virtajohtoa latauksen aikana, sillä lataustilan seuranta saattaa häiriintyä. Tällöin akku ei välttämättä ole latautunut kunnolla, vaikka CHARGElatausilmaisin palaa jatkuvasti. Akku ei välttämättä lataudu kunnolla myöskään silloin, jos latauksen aikana sattuu virtakatkos. Poista tällöin akku ja asenna se sitten takaisin videokameraan. Perustoiminnot Valmistelut Jos verkkolaitteessa tai akussa on vikaa, latausmerkkivalo vilkkuun nopeasti (noin 2 kertaa sekunnissa) ja lataus pysähtyy. CHARGE-latausilmaisin ilmaisee akun lataustilanteen %: Vilkkuu kerran sekunnissa Yli 50 %: Vilkkuu kaksi kertaa sekunnissa 100 %: Palaa tasaisesti Suosittelemme, että akun latauspaikan lämpötila on C. Jos lämpötila on alle 0 C tai yli 40 C, lataus ei käynnisty. Jos akun lämpötila poikkeaa edellä mainituista rajoista latauksen aikana, latausmerkkivalo alkaa vilkkua nopeasti ja lataus pysähtyy. Litiumioniakku voidaan ladata milloin tahansa. Tällaisen akun varausta ei tarvitse purkaa kokonaan ennen lataamista, toisin kuin tavallisten akkujen. On suositeltavaa pitää mukana kaksi-kolme kertaa enemmän akkukapasiteettia kuin uskot tarvitsevasi. Säästät akkuvirtaa, kun et jätä videokameraa tallennuksen taukotilaan vaan katkaiset virran. 13

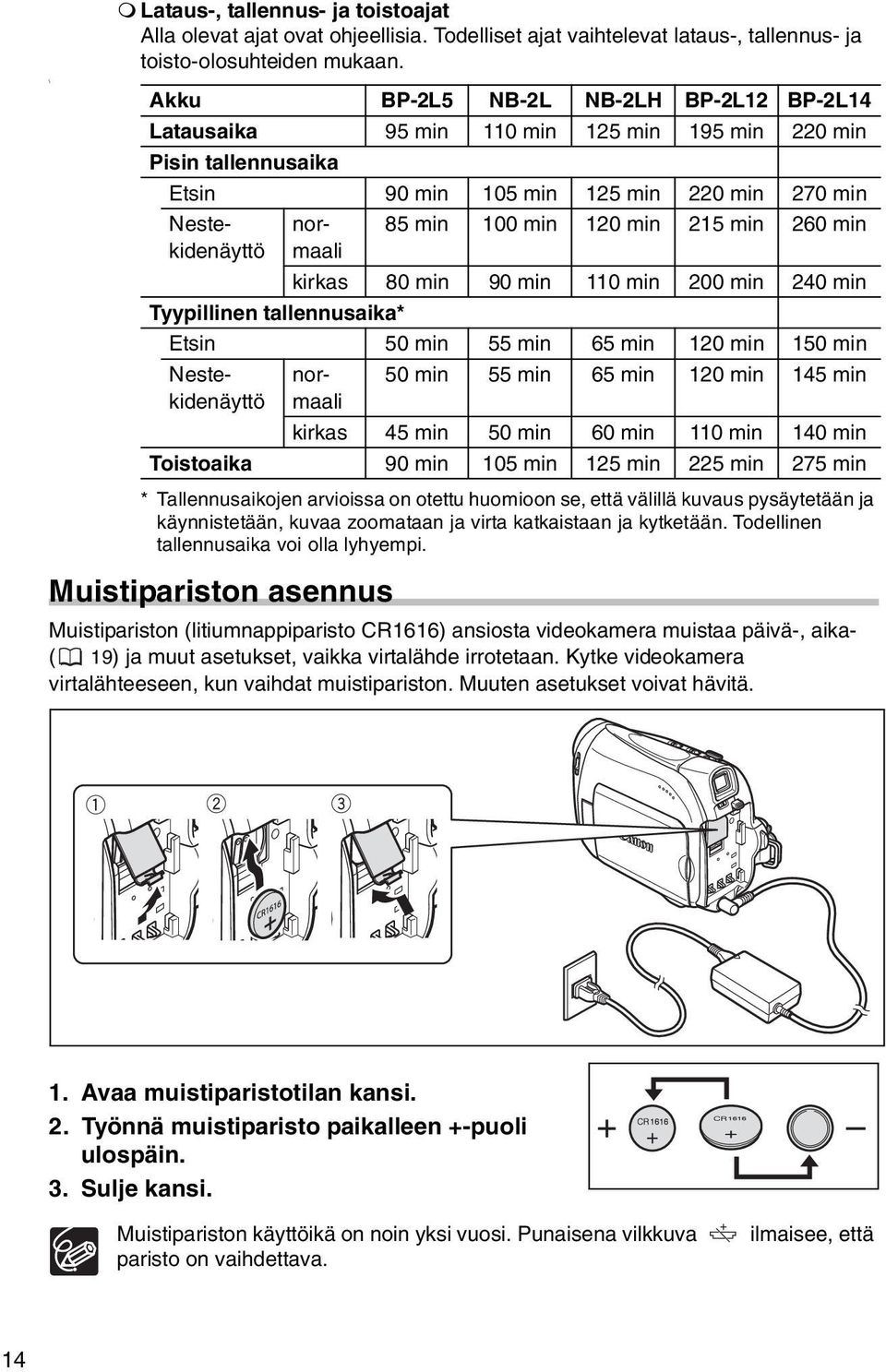

14 \ Lataus-, tallennus- ja toistoajat Alla olevat ajat ovat ohjeellisia. Todelliset ajat vaihtelevat lataus-, tallennus- ja toisto-olosuhteiden mukaan. Akku BP-2L5 NB-2L NB-2LH BP-2L12 BP-2L14 Latausaika 95 min 110 min 125 min 195 min 220 min Pisin tallennusaika Etsin 90 min 105 min 125 min 220 min 270 min Nestekidenäyttmaali nor- 85 min 100 min 120 min 215 min 260 min kirkas 80 min 90 min 110 min 200 min 240 min Tyypillinen tallennusaika* Etsin 50 min 55 min 65 min 120 min 150 min Nestekidenäyttö normaali kirkas 45 min 50 min 60 min 110 min 140 min Toistoaika 90 min 105 min 125 min 225 min 275 min * Tallennusaikojen arvioissa on otettu huomioon se, että välillä kuvaus pysäytetään ja käynnistetään, kuvaa zoomataan ja virta katkaistaan ja kytketään. Todellinen tallennusaika voi olla lyhyempi. Muistipariston asennus 50 min 55 min 65 min 120 min 145 min Muistipariston (litiumnappiparisto CR1616) ansiosta videokamera muistaa päivä-, aika- ( 19) ja muut asetukset, vaikka virtalähde irrotetaan. Kytke videokamera virtalähteeseen, kun vaihdat muistipariston. Muuten asetukset voivat hävitä. 1. Avaa muistiparistotilan kansi. 2. Työnnä muistiparisto paikalleen +-puoli ulospäin. 3. Sulje kansi. Muistipariston käyttöikä on noin yksi vuosi. Punaisena vilkkuva paristo on vaihdettava. ilmaisee, että 14

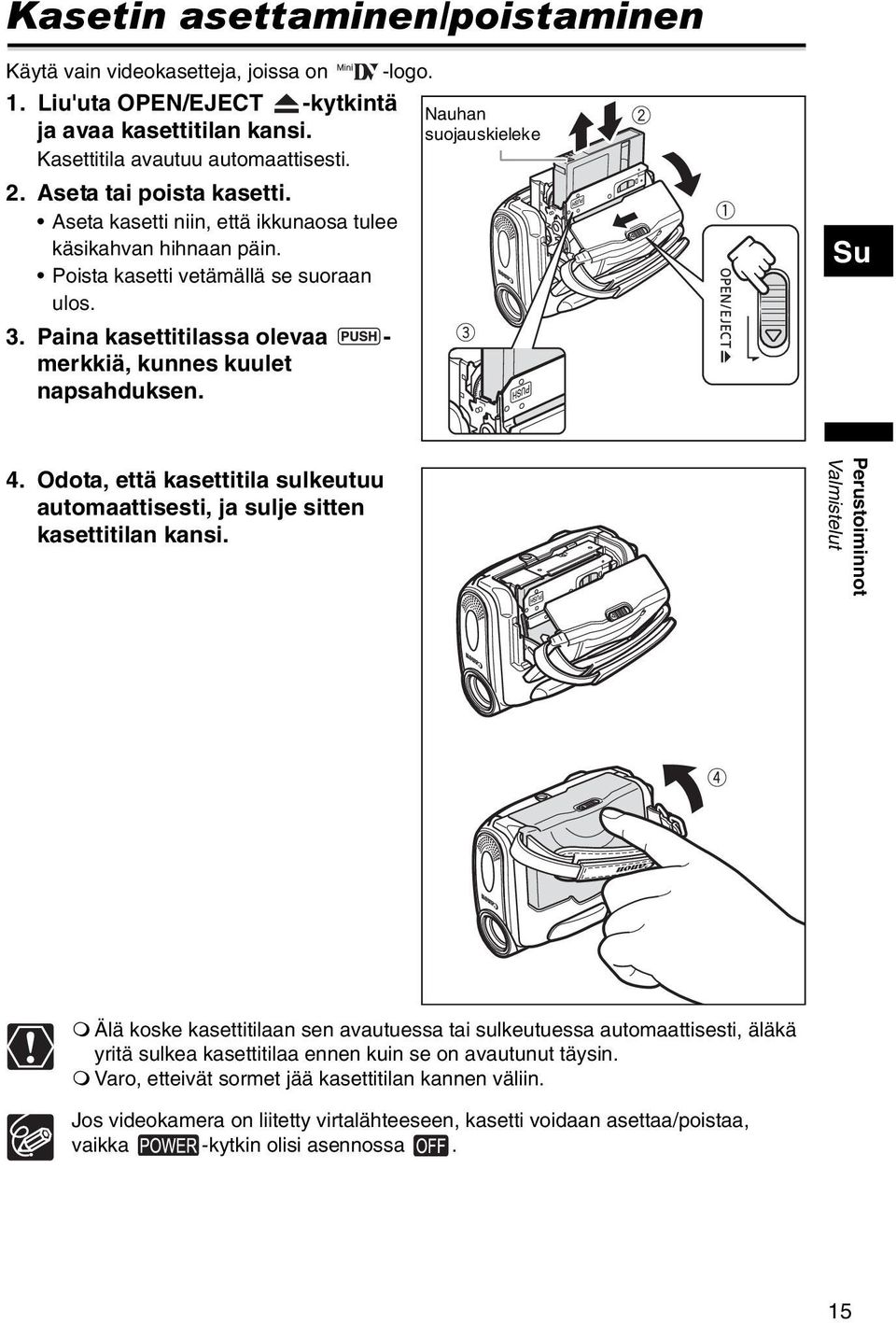

15 Kasetin asettaminen/poistaminen Käytä vain videokasetteja, joissa on -logo. 1. Liu'uta OPEN/EJECT -kytkintä Nauhan ja avaa kasettitilan kansi. suojauskieleke Kasettitila avautuu automaattisesti. 2. Aseta tai poista kasetti. Aseta kasetti niin, että ikkunaosa tulee käsikahvan hihnaan päin. Poista kasetti vetämällä se suoraan ulos. 3. Paina kasettitilassa olevaa - merkkiä, kunnes kuulet napsahduksen. Su 4. Odota, että kasettitila sulkeutuu automaattisesti, ja sulje sitten kasettitilan kansi. Perustoiminnot Valmistelut Älä koske kasettitilaan sen avautuessa tai sulkeutuessa automaattisesti, äläkä yritä sulkea kasettitilaa ennen kuin se on avautunut täysin. Varo, etteivät sormet jää kasettitilan kannen väliin. Jos videokamera on liitetty virtalähteeseen, kasetti voidaan asettaa/poistaa, vaikka -kytkin olisi asennossa. 15

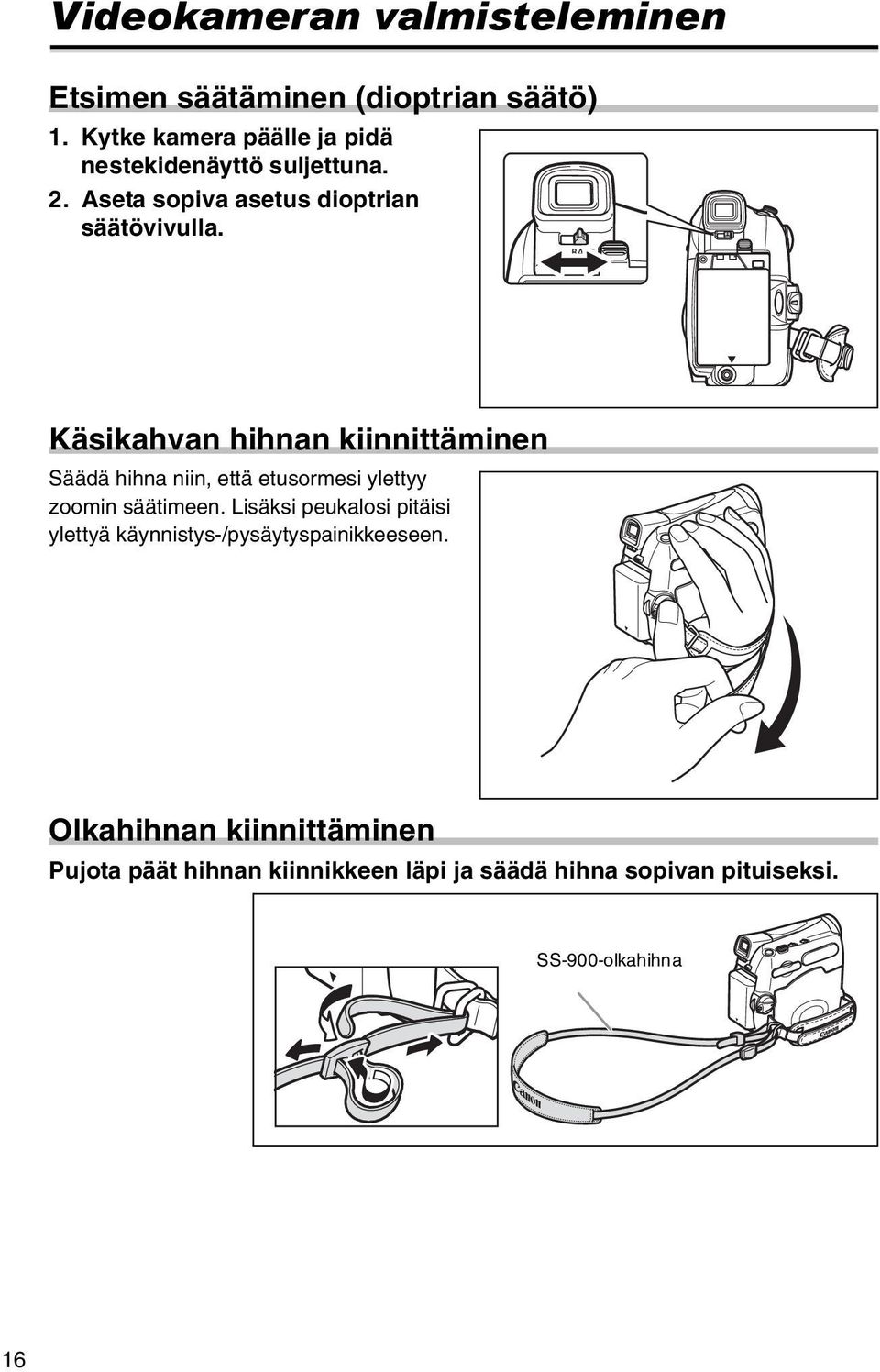

16 Videokameran valmisteleminen Etsimen säätäminen (dioptrian säätö) 1. Kytke kamera päälle ja pidä nestekidenäyttö suljettuna. 2. Aseta sopiva asetus dioptrian säätövivulla. Käsikahvan hihnan kiinnittäminen Säädä hihna niin, että etusormesi ylettyy zoomin säätimeen. Lisäksi peukalosi pitäisi ylettyä käynnistys-/pysäytyspainikkeeseen. Olkahihnan kiinnittäminen Pujota päät hihnan kiinnikkeen läpi ja säädä hihna sopivan pituiseksi. SS-900-olkahihna 16

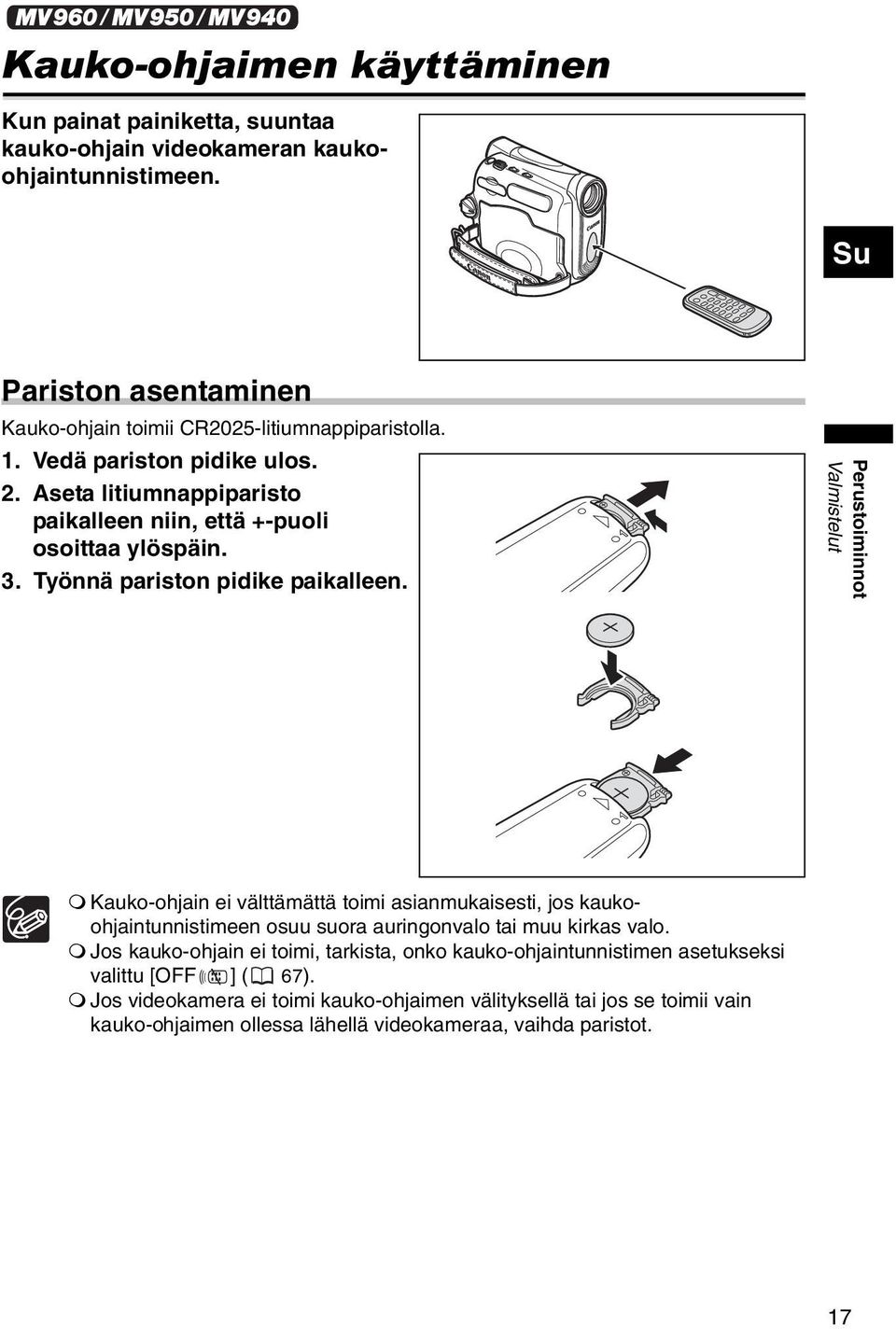

17 Kauko-ohjaimen käyttäminen Kun painat painiketta, suuntaa kauko-ohjain videokameran kaukoohjaintunnistimeen. Su Pariston asentaminen Kauko-ohjain toimii CR2025-litiumnappiparistolla. 1. Vedä pariston pidike ulos. 2. Aseta litiumnappiparisto paikalleen niin, että +-puoli osoittaa ylöspäin. 3. Työnnä pariston pidike paikalleen. Perustoiminnot Valmistelut Kauko-ohjain ei välttämättä toimi asianmukaisesti, jos kaukoohjaintunnistimeen osuu suora auringonvalo tai muu kirkas valo. Jos kauko-ohjain ei toimi, tarkista, onko kauko-ohjaintunnistimen asetukseksi valittu [OFF ] ( 67). Jos videokamera ei toimi kauko-ohjaimen välityksellä tai jos se toimii vain kauko-ohjaimen ollessa lähellä videokameraa, vaihda paristot. 17

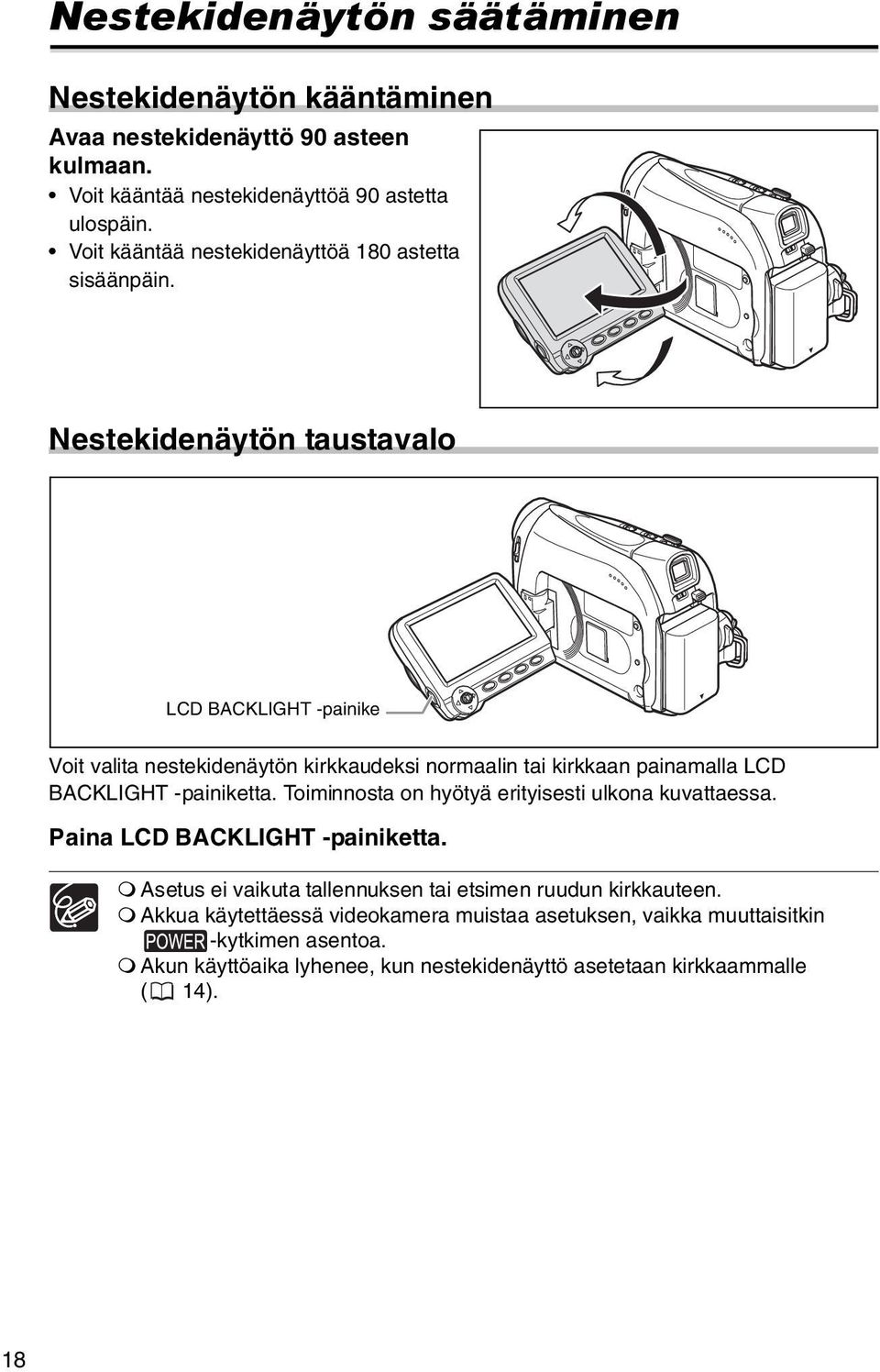

18 Nestekidenäytön säätäminen Nestekidenäytön kääntäminen Avaa nestekidenäyttö 90 asteen kulmaan. Voit kääntää nestekidenäyttöä 90 astetta ulospäin. Voit kääntää nestekidenäyttöä 180 astetta sisäänpäin. Nestekidenäytön taustavalo LCD BACKLIGHT -painike Voit valita nestekidenäytön kirkkaudeksi normaalin tai kirkkaan painamalla LCD BACKLIGHT -painiketta. Toiminnosta on hyötyä erityisesti ulkona kuvattaessa. Paina LCD BACKLIGHT -painiketta. Asetus ei vaikuta tallennuksen tai etsimen ruudun kirkkauteen. Akkua käytettäessä videokamera muistaa asetuksen, vaikka muuttaisitkin -kytkimen asentoa. Akun käyttöaika lyhenee, kun nestekidenäyttö asetetaan kirkkaammalle ( 14). 18

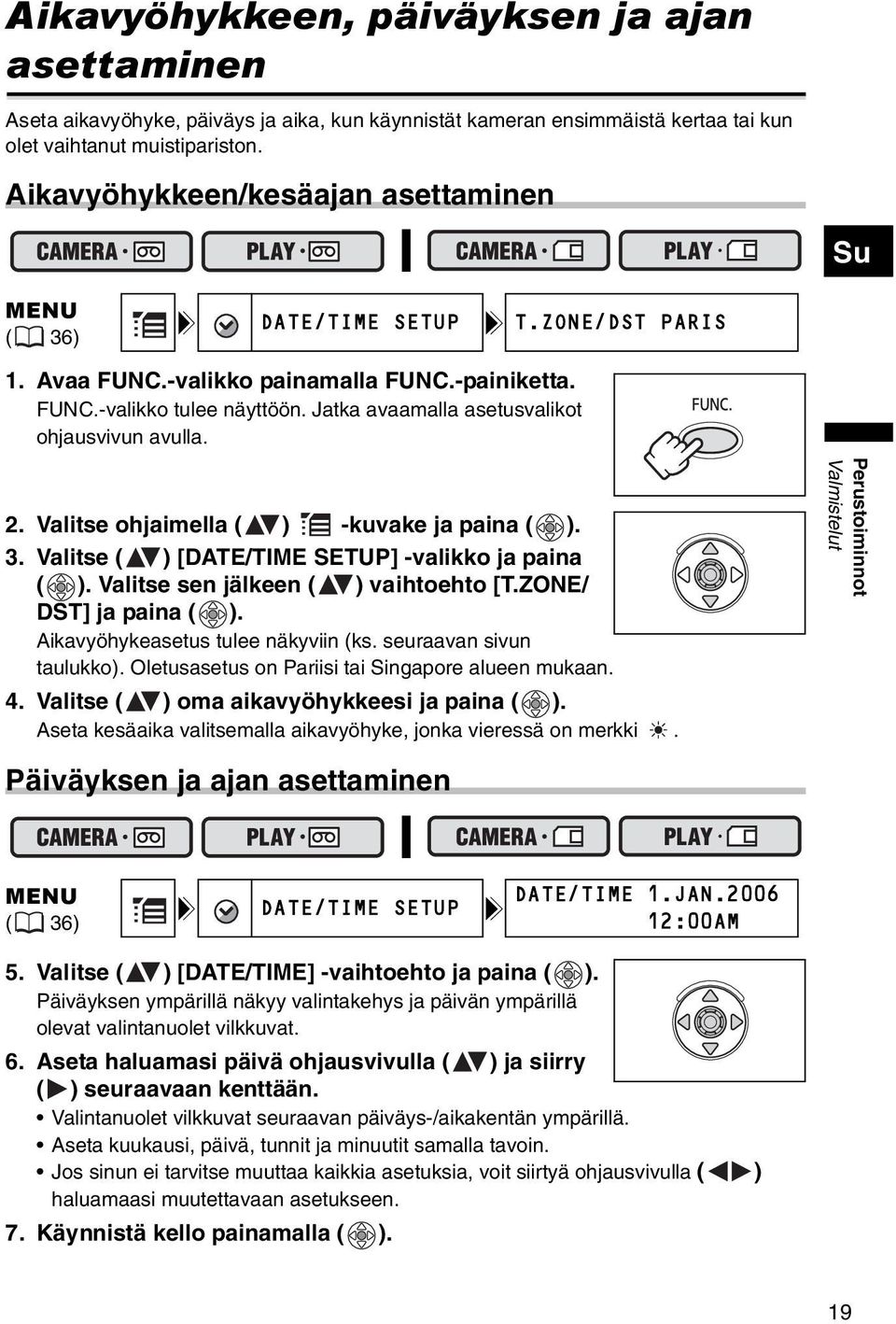

19 Aikavyöhykkeen, päiväyksen ja ajan asettaminen Aseta aikavyöhyke, päiväys ja aika, kun käynnistät kameran ensimmäistä kertaa tai kun olet vaihtanut muistipariston. Aikavyöhykkeen/kesäajan asettaminen Su MENU ( 36) DATE/TIME SETUP T.ZONE/DST PARIS 1. Avaa FUNC.-valikko painamalla FUNC.-painiketta. FUNC.-valikko tulee näyttöön. Jatka avaamalla asetusvalikot ohjausvivun avulla. 2. Valitse ohjaimella ( ) -kuvake ja paina ( ). 3. Valitse ( ) [DATE/TIME SETUP] -valikko ja paina ( ). Valitse sen jälkeen ( ) vaihtoehto [T.ZONE/ DST] ja paina ( ). Aikavyöhykeasetus tulee näkyviin (ks. seuraavan sivun taulukko). Oletusasetus on Pariisi tai Singapore alueen mukaan. 4. Valitse ( ) oma aikavyöhykkeesi ja paina ( ). Aseta kesäaika valitsemalla aikavyöhyke, jonka vieressä on merkki. Perustoiminnot Valmistelut Päiväyksen ja ajan asettaminen MENU ( 36) DATE/TIME SETUP DATE/TIME 1.JAN :00AM 5. Valitse ( ) [DATE/TIME] -vaihtoehto ja paina ( ). Päiväyksen ympärillä näkyy valintakehys ja päivän ympärillä olevat valintanuolet vilkkuvat. 6. Aseta haluamasi päivä ohjausvivulla ( ) ja siirry ( ) seuraavaan kenttään. Valintanuolet vilkkuvat seuraavan päiväys-/aikakentän ympärillä. Aseta kuukausi, päivä, tunnit ja minuutit samalla tavoin. Jos sinun ei tarvitse muuttaa kaikkia asetuksia, voit siirtyä ohjausvivulla ( ) haluamaasi muutettavaan asetukseen. 7. Käynnistä kello painamalla ( ). 19

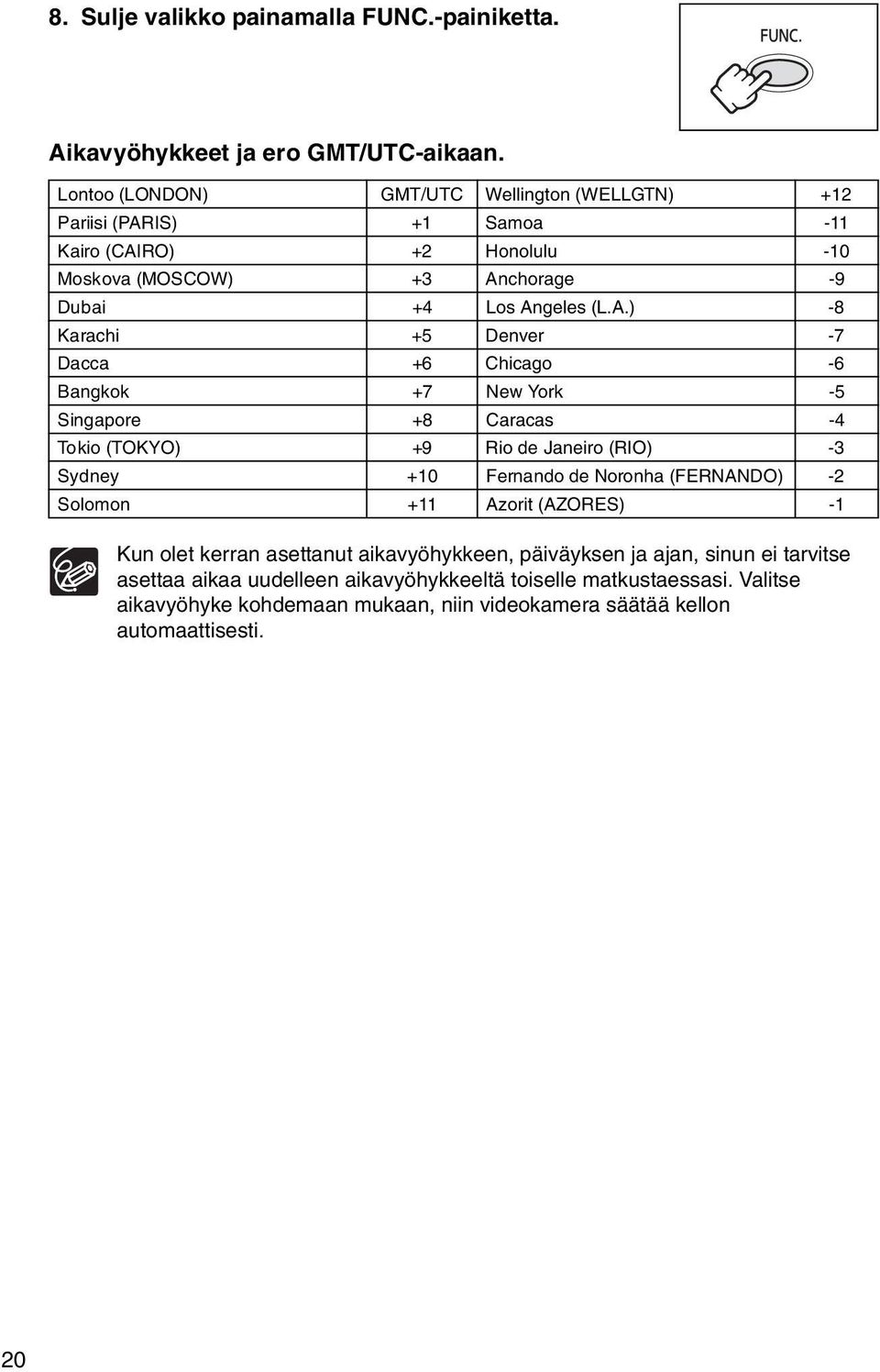

20 8. Sulje valikko painamalla FUNC.-painiketta. Aikavyöhykkeet ja ero GMT/UTC-aikaan. Lontoo (LONDON) GMT/UTC Wellington (WELLGTN) +12 Pariisi (PARIS) +1 Samoa -11 Kairo (CAIRO) +2 Honolulu -10 Moskova (MOSCOW) +3 Anchorage -9 Dubai +4 Los Angeles (L.A.) -8 Karachi +5 Denver -7 Dacca +6 Chicago -6 Bangkok +7 New York -5 Singapore +8 Caracas -4 Tokio (TOKYO) +9 Rio de Janeiro (RIO) -3 Sydney +10 Fernando de Noronha (FERNANDO) -2 Solomon +11 Azorit (AZORES) -1 Kun olet kerran asettanut aikavyöhykkeen, päiväyksen ja ajan, sinun ei tarvitse asettaa aikaa uudelleen aikavyöhykkeeltä toiselle matkustaessasi. Valitse aikavyöhyke kohdemaan mukaan, niin videokamera säätää kellon automaattisesti. 20

21 Tallentaminen Videokuvan tallentaminen nauhalle Ennen tallentamisen aloittamista Tee testitallennus ennen varsinaisen tallentamisen aloittamista voidaksesi todeta, että videokamera toimii oikein. Puhdista kuvapäät tarvittaessa ( 114). Tallentaminen 1. Avaa linssinsuojus (siirrä linssinsuojuskytkin ala-asentoon ). 2. Aseta videokamera - tilaan. Aseta -kytkin asentoon CAMERA ja NAUHA/KORTTI-kytkin asentoon. Su 3. Avaa nestekidenäyttö. 4. Aloita tallentaminen painamalla käynnistys-/pysäytyspainiketta. Keskeytä tallentaminen painamalla käynnistys-/pysäytyspainiketta uudelleen. Perustoiminnot Tallentaminen Tallennuksen jälkeen 1. Käännä -kytkin asentoon. 2. Sulje nestekidenäyttö. 3. Sulje linssinsuojus (siirrä linssinsuojuskytkin asentoon ). 4. Poista kasetti kamerasta. 5. Irrota virtalähde. 21

22 Nestekidenäyttö ja etsimen ruutu: Näyttöjen valmistuksessa käytetään suurtarkkuustekniikkaa. Yli 99,99 % kuvapisteistä toimii määritysten mukaisesti. Alle 0,01 % kuvapisteistä voi syttyä ajoittain väärin tai näkyä mustina tai vihreinä pisteinä. Tällä ei ole vaikutusta tallentuvaan kuvaan, eikä ilmiötä voida pitää toimintavirheenä. Kun videokamera saa virtaa akusta, sen virta katkeaa akun säästämiseksi, jos se jätetään käyttämättä 5 minuutiksi. Noin 30 sekuntia ennen sammumista näyttöön tulee viesti AUTO POWER OFF. Jatka tallennusta kääntämällä -kytkin asentoon ja sen jälkeen takaisin asentoon CAMERA. Odota ennen tallentamisen aloittamista, että nauhalaskin pysähtyy täysin. Jos et poista kasettia kamerasta, voit nauhoittaa seuraavan kuvausjakson aiheuttamatta nauhoitusten välille kohinaa tai tyhjiä kohtia, vaikka kytkisitkin kameran pois päältä. Nestekidenäytön käyttäminen voi olla vaikeaa kirkkaassa valossa. Tällöin kannattaa käyttää etsintä. Kun tallennetaan läheltä tulevia voimakkaita ääniä (kuten ilotulitusta, rumpuja tai konsertteja), ääni saattaa vääristyä tai tallentua väärällä äänitasolla. Tämä on täysin normaalia. Kuvattava henkilö voi tarkkailla kuvaa nestekidenäytöstä Voit kääntää nestekidenäytön niin, että näyttöruutu osoittaa samaan suuntaan kuin objektiivi. Etsin kytkeytyy tällöin päälle. Kuvattava henkilö voi tarkastella kuvaa nestekidenäytöstä. Vaakamerkinnän näyttö Vaakamerkintää voi käyttää vaakatason osoittimena, jotta esim. vesistöjen horisontti voidaan kuvata kallistumatta. MENU ( 36) DISPLAY SETUP/ LEVEL MARKER OFF 1. Avaa FUNC.-valikko painamalla FUNC.-painiketta. 2. Valitse ohjaimella ( ) -kuvake ja paina ( ). 3. Valitse ( ) [DISPLAY SETUP/ ]-valikko ja paina ( ). Valitse sen jälkeen ( ) [LEVEL MARKER] -vaihtoehto ja paina ( ). 4. Aseta se asentoon [ON] ja tallenna muutokset painamalla ( ). 5. Sulje valikko painamalla FUNC.-painiketta. Vaakamerkintä tulee näyttöön. 22

23 Otosten tarkastelu ja hakeminen tallennettaessa Ohjelmavalitsin Su Ohjain Tallennuksen tarkastelu Tämä toiminto mahdollistaa tallennuksen muutamien viimeisten sekuntien tarkastelun ja tallennuksen taukotilassa. 1. Aseta ohjelmavalitsin asentoon. 2. Jollei ohjaimen opas tule näyttöön, paina ( ). 3. Paina ohjainta ( ) hetki suuntaan ja vapauta se. Perustoiminnot Tallentaminen Kamera kelaa nauhaa taaksepäin, näyttää edellisen otoksen viimeiset sekunnit ja palaa sen jälkeen tallennuksen taukotilaan. EXP FOCUS Tallennuskohdan haku Tämä toiminto mahdollistaa nauhan toistamisen (eteen- tai taaksepäin) niin, että voit etsiä haluamasi tallennuksen aloituskohdan tallennuksen taukotilassa. 1. Aseta ohjelmavalitsin asentoon. 2. Jollei ohjaimen opas tule näyttöön, paina ( ). 3. Pidä ohjauspua painettuna ( ) suuntaan, kun haluat etsiä taaksepäin kohti tallennuksen alkua, tai painettuna ( ) suuntaan, kun haluat etsiä tallennuksen loppuun päin. Vapauta ohjain kohdassa, josta haluat aloittaa tallennuksen. Kamera palaa tallennuksen taukotilaan. EXP FOCUS 23

24 Kun videokamera sulkeutuu itsestään, tallennuksen tarkastelu- ja tallennuskohdan haku -toiminnot eivät toimi. Jatka normaalia toimintaa kääntämällä -kytkin asentoon ja sen jälkeen takaisin asentoon CAMERA. Näytöt tallennuksen aikana Akun varaustila Akkusymboli ilmaisee akun varaustilan. Aikakoodi Ilmaisee tallennusajan tunteina, minuutteina ja sekunteina. Jäljellä oleva nauha Ilmaisee jäljellä olevan nauhan määrän minuutteina. muuttuu tallennettaessa. END vilkkuu, kun nauha loppuu. Jos aikaa on jäljellä alle 15 sekuntia, nauhassa jäljellä olevaa aikaa ei välttämättä näy. Ilmaisimen asianmukainen toiminta riippuu käytettävästä nauhatyypistä. Kun akku on tyhjä, alkaa vilkkua punaisena. Jos liität tyhjän akun, virta voi kytkeytyä pois päältä ilman, että tulee näkyviin. Akun todellinen varaus ei välttämättä näy aina tarkasti akun ja videokameran kulloistenkin käyttöolosuhteiden vuoksi. Tallennuksen muistutin Kun aloitat tallentamisen, videonauhuri laskee 1 10 sekuntia. Tämä auttaa ehkäisemään liian lyhyitä otoksia. Kun vilkkuu vilkkuu punaisena, kun litiumnappiparistoa ei ole asennettu tai kun nappiparisto on vaihdettava. 24

25 Zoomaaminen Zoom on käytettävissä - ja -tiloissa. Nauhalle tallennettaessa voi käyttää 25-kertaisen optisen zoomin lisäksi myös digitaalista zoomia. Zoomaaminen kauemmaksi Su Zoomaaminen lähemmäksi Zoomin säädin Perustoiminnot Tallentaminen 25x optinen zoom Zoomaa kauemmas siirtämällä zoomin säädintä kohti W:tä (laajakulma). Zoomaa lähemmäs siirtämällä zoomin säädintä kohti T:tä (telekuvaus). Voit muuttaa myös zoomausnopeutta ( 27). Voit käyttää myös kauko-ohjaimen T- ja W-painikkeita. Kaukosäätimestä käytettävä zoomausnopeus on sama kuin videokamerassa (kun on valittu jokin vakiozoomausnopeuksista) tai kiinteä [SPEED 3] (kun on valittu asento [VARIABLE]). Pysyttele vähintään 1 metrin etäisyydellä kohteesta. Laajakulmaa käyttäessäsi voit tarkentaa kohteeseen jopa 1 cm:n etäisyydelle. Zoomausnopeus on hieman suurempi tallennuksen taukotilassa. 25

26 Digitaalinen zoom Kun digitaalinen zoom on käytössä, videokamera vaihtaa automaattisesti optista ja digitaalista zoomia. Digitaalisella zoomilla kuvan tarkkuus heikentyy sitä mukaa kuin zoomaat lähemmäs kohdetta. 100x/1000x digitaalinen zoom 100x/800x digitaalinen zoom MENU ( 36) CAMERA SETUP D.ZOOM OFF 1. Avaa FUNC.-valikko painamalla FUNC.-painiketta. 2. Valitse ohjaimella ( ) -kuvake ja paina ( ). 3. Valitse ( ) [CAMERA SETUP] -valikko ja paina ( ). Valitse sen jälkeen ( ) [D.ZOOM] -vaihtoehto ja paina ( ). 4. Valitse [100x] tai [1000x] ( ) tai [800x] ( ) ja tallenna muutos painamalla ( ). 5. Sulje valikko painamalla FUNC.-painiketta. Digitaalista zoomia ei voi käyttää -yökuvausohjelmassa. Zoomausilmaisin syttyy neljän sekunnin ajaksi. Se muuttuu vaaleansiniseksi, kun digitaaliseksi zoomiksi valitaan 100x, ja edelleen tummansiniseksi, kun valitaan 1000x ( ) tai 800x ( ). 26

27 Zoomausnopeuden valinta Voit valita zoomausnopeuden muuttuvaksi tai yhdeksi kolmesta kiinteästä zoomausnopeudesta. Kun nopeus on [VARIABLE], zoomausnopeus riippuu zoomausvivun käytöstä. Kun painat kevyesti, zoomaus toimii hitaammin, ja kun paina voimakkaasti, zoomaus on nopeampaa. MENU ( 36) CAMERA SETUP ZOOM SPEED VARIABLE Su 1. Avaa FUNC.-valikko painamalla FUNC.-painiketta. 2. Valitse ohjaimella ( ) -kuvake ja paina ( ). 3. Valitse ( ) [CAMERA SETUP] -valikko ja paina ( ). Valitse sen jälkeen ( ) [ZOOM SPEED] -vaihtoehto ja paina ( ). 4. Valitse asetusvaihtoehto ja tallenna muutokset painamalla ( ). 5. Sulje valikko painamalla FUNC.-painiketta. Nopein zoomausnopeus saadaan [VARIABLE]-asetuksella. Kiinteistä zoomausnopeuksista [SPEED 3] on nopein ja [SPEED 1] hitain. Perustoiminnot Tallentaminen 27

28 Vihjeitä parempaan videokuvaukseen Ote kamerasta Jotta saisit mahdollisimman vakaan kuvan, pidä kamerasta lujasti kiinni oikealla kädellä ja tue oikea kyynärpää vartaloasi vasten. Tarvittaessa voit tukea kameraa myös vasemmalla kädelläsi. Varo koskettamasta mikrofonia tai objektiivia sormillasi. Vakauden parantaminen Nojaa seinää vasten Aseta videokamera pöydälle Polvistu toisen polven varaan Käytä jalustaa Nojaa kyynärpäähän Valaistus Ulkona kuvattaessa kannattaa pitää aurinko selän takana. Jos käytät jalustaa, älä jätä etsintä alttiiksi suoralle auringonvalolle, sillä se voi sulaa (okulaarilinssi keskittää valonsäteet). Älä käytä yli 5,5 mm pitkiä jalustan Kameran kiinnitysnasta kiinnitysruuveja, sillä ne voivat vahingoittaa videokameraa. Videokameraa ei voi asentaa jalustoihin, joissa on kiinteät kameran kiinnitysnastat (joita ei voi vetää sisään). 28

29 Toisto Nauhan toistaminen Jos toistettava kuva on vääristynyt, puhdista kuvapäät Canonin puhdistuskasetilla tai yleisesti alan liikkeistä saatavalla digitaalisten kuvapäiden puhdistuskasetilla ( 114). 1. Aseta videokamera - tilaan. Aseta -kytkin asentoon PLAY ja NAUHA/KORTTI-kytkin asentoon. Su 2. Avaa nestekidenäyttö. Voit myös sulkea nestekidenäytön näyttö ulospäin. 3. Jollei ohjaimen opas tule näyttöön, paina ( ). 4. Kelaa nauhaa taaksepäin painamalla ohjainta ( ) suuntaan. 5. Toista nauha työntämällä ohjainta ( ) suuntaan. Keskeytä toisto väliaikaisesti painamalla ( ) uudelleen. 6. Pysäytä toisto työntämällä ohjainta ( ) suuntaan. ohjausvipu Perustoiminnot Toisto Jos käytät etsintä, sulje nestekidenäyttö. Nestekidenäyttö: Aikakoodi näyttää toiston aikana tunnit, minuutit, sekunnit ja kuvat. Jos aikaa on jäljellä alle 15 sekuntia, nauhassa jäljellä oleva aika ei välttämättä näy. 29

30 Erikoistoistotilat Ohjain REW PLAY FF STOP PAUSE SLOW Kauko-ohjain / (toiston taukotila) Työnnä normaalin toiston aikana ohjainta ( ) suuntaan / tai paina kauko-ohjaimen PAUSE -painiketta. (kuvallinen eteenkelaus) / (kuvallinen takaisinkelaus) Toistaa nauhaa 11,5-kertaisella nopeudella (eteen- tai taaksepäin). Pidä normaalin toiston aikana ohjainta ( ) suuntaan tai ( ) suuntaan. Voit myös pitää painettuna kauko-ohjaimen FF tai REW -painiketta. Paluu normaaliin toistoon tapahtuu vapauttamalla ohjain tai kauko-ohjaimen painike. / (toisto taaksepäin) Paina kauko-ohjaimen -painiketta normaalin toiston aikana. Palaa normaaliin toistoon painamalla kauko-ohjaimen PLAY -painiketta tai työnnä ohjainta ( ) suuntaan /. +/ (katselu kuva kerrallaan) / / (katselu kuva kerrallaan taaksepäin) Toistaa nauhaa kuva kuvalta. Paina kauko-ohjaimen +/ tai / -painiketta toistuvasti toiston taukotilassa. Siirry jatkuvaan kuva kuvalta toistoon eteenpäin tai taaksepäin pitämällä painiketta painettuna. Palaa normaaliin toistoon painamalla kaukoohjaimen PLAY -painiketta tai työnnä ohjainta ( ) suuntaan /. SLOW (hidas toisto eteenpäin) / (hidas toisto taaksepäin) Toistaa nauhaa 1/3-nopeudella. Paina kauko-ohjaimen SLOW -painiketta normaalin tai taaksepäin toiston aikana. Palaa normaaliin toistoon painamalla kauko-ohjaimen PLAY -painiketta tai työnnä ohjainta ( ) suuntaan /. (Kuvallinen eteenkelaus x2)/(kuvallinen taaksekelaus x2) Toistaa nauhaa kaksinkertaisella nopeudella. Paina kauko-ohjaimen -painiketta normaalin tai taaksepäin toiston aikana. Palaa normaaliin toistoon painamalla kaukoohjaimen PLAY -painiketta tai työnnä ohjainta ( ) suuntaan /. Toistettaessa ei kuulu ääntä. Kuva saattaa hieman vääristyä joidenkin erikoistoistotilojen aikana. Jos videokamera jätetään tallennustaukotilaan yli 5 minuutiksi, se sammuu automaattisesti nauhan ja kuvapäiden suojaamiseksi. 30

31 Äänenvoimakkuuden säätö Jos katselet toistoa nestekidenäytöstä, videokamera toistaa äänen yhdysrakenteisesta kaiuttimesta. Ääni katkaistaan, jos nestekidenäyttö suljetaan tai kun AV-liitännästä vastaanotetaan videosignaali (vain ). Kaiutin Ohjain Su MENU ( 36) SPEAKER VOLUME 1. Avaa FUNC.-valikko painamalla FUNC.-painiketta. Perustoiminnot Toisto 2. Valitse ohjaimella ( ) kaiuttimen äänenvoimakkuuden kuvake. 3. Säädä ( ) äänenvoimakkuus halutuksi. 4. Tallenna asetus ja sulje valikko painamalla FUNC. -painiketta. Jos pienennät äänenvoimakkuuden nollaan, äänenvoimakkuusnäytöksi tulee. 31

32 Toistaminen TV-ruudussa SCART-liitännällä varustetut televisiot Tutustu myös television tai videonauhurin käyttöohjeisiin. Avaa liitännän kansi Signaalin suunta STV-250N-stereo/ videokaapeli (vakiovaruste) 1. Katkaise virta kaikista laitteista, ennen kuin ryhdyt liittämään laitteita. 2. Liitä PC-A10-SCART-sovitin television tai kuvanauhurin SCARTliittimeen. 3. Kytke STV-250N-stereo/videokaapeli videokameran AV-liitäntään ja SCART-sovittimen ääniliitäntöihin. Kytke valkoinen liitin valkoiseen AUDIO-ääniliitäntään L (vasen), punainen liitin punaiseen AUDIO-ääniliitäntään R (oikea) ja keltainen liitin keltaiseen VIDEOkuvaliitäntään. 4. Jos kytket videokameran televisioon, valitse ohjelmalähteeksi VIDEO. Jos kytket videokameran videonauhuriin, valitse ohjelmalähteeksi LINE. PC-A10-SCARTsovitin 32

33 Televisiot, joissa on ääni-/kuvaliitännät Tutustu myös television tai videonauhurin käyttöohjeisiin. Avaa liitännän kansi Su Signaalin suunta STV-250N-stereo/videokaapeli (vakiovaruste) Perustoiminnot Toisto 1. Katkaise virta kaikista laitteista, ennen kuin ryhdyt liittämään laitteita. 2. Kytke STV-250N-stereo/videokaapeli videokameran AV-liitäntään ja television/videonauhurin ääni-/kuvaliitäntöihin. Kytke valkoinen liitin valkoiseen ääniliitäntään L (vasen), punainen liitin punaiseen ääniliitäntään R (oikea) ja keltainen liitin keltaiseen VIDEO-kuvaliitäntään. 3. Jos kytket videokameran televisioon, valitse ohjelmalähteeksi VIDEO. Jos kytket videokameran videonauhuriin, valitse ohjelmalähteeksi LINE. Suosittelemme, että videokamera kytketään verkkovirtalaitteeseen. 33

34 Televisiotyypin valinta Säädä toiston aikana [TV TYPE] -vaihtoehto vastaamaan televisiota, johon haluat liittää videokameran. MENU ( 36) VCR SETUP TV TYPE WIDE TV 1. Avaa FUNC.-valikko painamalla FUNC.-painiketta. 2. Valitse ohjaimella ( ) -kuvake ja paina ( ). 3. Valitse ( ) [VCR SETUP] -valikko ja paina ( ). Valitse sen jälkeen ( ) [TV TYPE] -vaihtoehto ja paina ( ). 4. Valitse asetusvaihtoehto ja tallenna muutokset painamalla ( ). WIDE TV: televisiot, joiden kuvasuhde on 16:9. NORMAL TV: televisiot, joiden kuvasuhde on 4:3. 5. Sulje valikko painamalla FUNC.-painiketta. Tallenteiden toistaminen laajakuvatilassa tavallisessa televisiossa: Jos televisiotyypiksi on valittu [NORMAL TV], tallenne toistetaan postilaatikkonäytössä. Jos televisiotyypiksi on valittu [WIDE TV], kuva on vaakatasossa kutistettu. Jos liität videonauhurin televisioon, jossa on Video ID-1 -järjestelmä, laajakuvatilassa tehdyt tallenteet toistetaan automaattisesti laajakuvaisina. Jos televisiotyypiksi on valittu [NORMAL TV], digitaalitehosteita ei voi käyttää -tilassa. 34

35 Äänen ulostulokanavien valitseminen Voit valita ulostulokanavat, kun toistat nauhaa, jolla on kaksikanavainen ääni. MENU ( 36) AUDIO SETUP OUTPUT CH L/R 1. Avaa FUNC.-valikko painamalla FUNC.-painiketta. 2. Valitse ohjaimella ( ) -kuvake ja paina ( ). 3. Valitse ( ) [AUDIO SETUP] -valikko ja paina ( ). Valitse sen jälkeen ( ) [OUTPUT CH] -vaihtoehto ja paina ( ). 4. Valitse ( ) asetusvaihtoehto ja tallenna muutokset painamalla ( ). L/R: Stereo: L+R-kanavat, kaksikielinen: Pää- ja rinnakkaiskanava L/L: Stereo: Vasen kanava, kaksikielinen: Pääkanava. R/R: Stereo: Oikea kanava, kaksikielinen: Rinnakkaiskanava 5. Sulje valikko painamalla FUNC.-painiketta. Asetukset palautuvat [L/R] -tilaan, kun sammutat videokamerasta virran. Su Perustoiminnot Toisto 35

36 Lisätoiminnot Valikot ja asetukset Videokameran toimintoja ja asetuksia ohjataan valikoista, jotka tulevat näyttöön painettaessa FUNC.-painiketta. Useimmat perustoiminnot näkyvät valikon ensimmäisessä näytössä eli FUNC.-valikossa. Lisäasetukset sijaitsevat asetusvalikoissa, jotka avataan valitsemalla FUNC.-valikon [MENU]-vaihtoehto. Ohjausvipu Valikoiden ja asetusten valitseminen FUNC.-painike FUNC.-valikko: 1. Avaa FUNC.-valikko painamalla FUNC.-painiketta. 2. Valitse ohjausvivulla ( ) sen toiminnon kuvake, jota haluat muuttaa. 3. Valitse ( ) alapalkista asetusvaihtoehto. Joissain asetuksissa on painettava ( ) tai tehtävä lisävalintoja ohjausvivun avulla. Tällöin näkyy lisäopasteena ohjaimen kuvake (alapalkin vieressä) tai pienet nuolet (asetusvaihtoehdon ympärillä). 4. Tallenna asetus ja sulje valikko painamalla FUNC.-painiketta. Asetuvalikot: 1. Avaa FUNC.-valikko painamalla FUNC.-painiketta. 2. Valitse ohjaimella ( ) -kuvake ja paina ( ). 3. Valitse ( ) asetusvalikko ja paina ( ). 4. Valitse ( ) valikkokohta ja paina ( ). 5. Valitse ( ) asetusvaihtoehto ja tallenna muutokset painamalla ( ). 6. Sulje valikko painamalla FUNC.-painiketta. Valikon voi sulkea koska tahansa painamalla MENU-painiketta. Kohdat, joita ei voi valita, näkyvät harmaina. Videokuvaa tallennettaessa valikko ei tule näkyviin FUNC.-painiketta painettaessa. Voit avata valikon suoraan asetusvalikkonäyttöön pitämällä FUNC.-painiketta painettuna yli 2 sekunnin ajan. 36

37 Valikko ja oletusasetukset Oletusasetukset näytetään lihavoituina. * Vaihtoehto ei tule näkyviin -tilassa. Alivalikko Valikkokohta Asetukset FUNC.-valikko Recording Programs* PROGRAM AE, PORTRAIT, 41 SPORTS, NIGHT, SNOW, BEACH, SUNSET, SPOTLIGHT, FIREWORKS White Balance AUTO, DAYLIGHT, TUNGSTEN, 48 SET Image Effect IMAGE EFFECT OFF, VIVID, 49 NEUTRAL, SOFT SKIN DETAIL Self Timer SELF TIMER OFF, SELF TIMER ON 53 Digital Effects D.EFFECT OFF, FADER, EFFECT, 56 CARD MIX Still Image Recording STILL IMG REC OFF, S FINE/ 640x480, S NORMAL/640x CAMERA SETUP SHUTTR SPEED* AUTO, 1/50, 1/120, 1/250, 1/500, 1/1000, 50 1/2000 A.SL SHUTTER ON, OFF 51 D.ZOOM 26 OFF, 100X, 1000X OFF, 100X, 800X ZOOM SPEED VARIABLE, SPEED 3, SPEED 2, SPEED 1 27 IMG STAB* ON, OFF 68 VCR SETUP REC MODE STD PLAY, LONG PLAY 54 AUDIO SETUP WIND SCREEN* AUTO, OFF 55 AUDIO MODE 16bit, 12bit 55 DISPLAY SETUP/ BRIGHTNESS 67 TV SCREEN ON, OFF 107 LEVEL MARKER ON, OFF 22 LANGUAGE Katso kieliluettelo. 66 DEMO MODE ON, OFF 69 SYSTEM SETUP WL.REMOTE ON, OFF 67 BEEP HIGH VOLUME, LOW VOLUME, OFF 67 START-UP IMG ON, OFF 68 POWER SAVE ON, OFF 22 FILE NOS. RESET, CONTINUOUS 84 DATE/TIME SETUP T.ZONE/DST Katso aikavyöhykeluettelo. 19 DATE/TIME - 19 DATE FORMAT Y.M.D: AM12:00 M.D,Y : JAN. 1, :00AM D.M.Y : 1. JAN :00AM 66 Su Lisätoiminnot 37

38 Alivalikko Valikkokohta Asetukset FUNC.-valikko Speaker Volume 31 Recording Pause 2-72, 73 End Search - 63 Digital Effects D.EFFECT OFF, FADER, EFFECT 56 Card Movie Size 320 x 240, 160 x Still image quality S S.FINE/640x480, S FINE/ 640x480, S NORMAL/640x VCR SETUP REC MODE 2 STD PLAY, LONG PLAY 54 AV DV 1 ON, OFF 75 TV TYPE NORMAL TV, WIDE TV 34 AUDIO SETUP OUTPUT CH L/R, L/L, R/R 35 AUDIO DUB. 2 AUDIO IN, MIC. IN 77 WIND SCREEN AUTO, OFF 55 12bit AUDIO STEREO1, STEREO2, MIX/FIXED, 79 MIX/VAR. MIX BALANCE ST-1 ST-2 79 AUDIO MODE 16bit, 12bit 55 DISPLAY SETUP/ BRIGHTNESS 67 TV SCREEN ON, OFF 107 DISPLAYS ON, OFF <PLAYBK> 107 6SEC.DATE ON, OFF 62 DATA CODE DATE, TIME, DATE & TIME 62 LANGUAGE Katso kieliluettelo. 66 SYSTEM SETUP WL.REMOTE ON, OFF 67 BEEP HIGH VOLUME, LOW VOLUME, OFF 67 START-UP IMG ON, OFF 68 FILE NOS. RESET, CONTINUOUS 84 DATE/TIME SETUP T.ZONE/DST Katso aikavyöhykeluettelo. 19 DATE/TIME - 19 DATE FORMAT Y.M.D: AM12:00 M.D,Y : JAN. 1, :00AM D.M.Y : 1. JAN :00AM 66 1 Vain. 2 Vain. 38

39 * Vaihtoehto ei tule näkyviin -tilassa. Alivalikko Valikkokohta Asetukset FUNC.-valikko Recording Programs* PROGRAM AE, PORTRAIT, 41 SPORTS, NIGHT, SNOW, BEACH, SUNSET, SPOTLIGHT, FIREWORKS White balance AUTO, DAYLIGHT, TUNGSTEN, 48 SET Image Effect IMAGE EFFECT OFF, VIVID, 49 NEUTRAL, SOFT SKIN DETAIL Self Timer SELF TIMER OFF, SELF TIMER ON 53 Digitaaliset tehosteet D.EFFECT OFF, BLK&WHT 56 Movie Recording MOVIE REC OFF, 320x240, x120 Still image size/quality L 1024x768, S 640x SUPER FINE, FINE, NORMAL CAMERA SETUP SHUTTR SPEED* AUTO, 1/50, 1/120, 1/ A.SL SHUTTER ON, OFF 51 ZOOM SPEED VARIABLE, SPEED 3, SPEED 2, SPEED 1 27 FOCUS PRI.* ON: AiAF, ON: CENTER, OFF 91 REVIEW OFF, 2sec, 4sec, 6sec, 8sec, 10sec 88 AUDIO SETUP* WIND SCREEN* AUTO, OFF 55 DISPLAY SETUP/ BRIGHTNESS 67 TV SCREEN ON, OFF 107 LANGUAGE Katso kieliluettelo. 66 DEMO MODE ON, OFF 69 SYSTEM SETUP WL.REMOTE ON, OFF 67 BEEP HIGH VOLUME, LOW VOLUME, OFF 67 START-UP IMG ON, OFF 68 POWER SAVE ON, OFF 22 FILE NOS. RESET, CONTINUOUS 84 DATE/TIME SETUP T.ZONE/DST Katso aikavyöhykeluettelo. 19 DATE/TIME - 19 DATE FORMAT Y.M.D: AM12:00 M.D,Y : JAN. 1, :00AM D.M.Y : 1. JAN :00AM 66 Su Lisätoiminnot 39

40 Alivalikko Valikkokohta Asetukset FUNC.-valikko Speaker Volume 31 Slideshow - 93 Still Image Protection PROTECT OFF, PROTECT ON 94 Print order 0-99 COPIES 101 Transfer Order TRANS.ORDER OFF, 106 TRANS.ORDER ON CARD PRINT ORD. ALL NO, YES 102 OPERATIONS (Single Image ERASE TRANS.ORD. ALL NO, YES 106 Display) ERASE ERASE ALL IMAGES NO, YES 95 INITIALIZE NO, YES 96 CARD PROTECT - 94 OPERATIONS PRINT ORDER (Index Screen) TRANSFER ORDER DISPLAY SETUP/ BRIGHTNESS 67 TV SCREEN ON, OFF 107 DISPLAYS ON, OFF <PLAYBK> 107 DATA CODE DATE, TIME, DATE & TIME 62 LANGUAGE Katso kieliluettelo. 66 SYSTEM SETUP WL.REMOTE ON, OFF 67 BEEP HIGH VOLUME, LOW VOLUME, OFF 67 START-UP IMG ON, OFF 68 DATE/TIME SETUP T.ZONE/DST Katso aikavyöhykeluettelo. 19 DATE/TIME - 19 DATE FORMAT Y.M.D: AM12:00 66 M.D,Y : JAN. 1, :00AM D.M.Y : 1. JAN :00AM PRINT Näkyy liitettäessä PictBridge-yhteensopiva tulostin

41 Tallentaminen Kuvausohjelmien käyttäminen Täysautomaattiohjelma Kamera huolehtii valotuksesta, tarkennuksesta ja muista säädöistä. Sinun tarvitsee vain suunnata kamera kohteeseen ja kuvata. Kuvausohjelmat Ohjelmoitu automaattivalotus Videokamera tekee automaattisesti tarkennus-, valotus- ja muut asetukset. Halutessasi voit kuitenkin säätää asetuksia myös käsin. Su Muotokuvaus Tämän ohjelman avulla voit korostaa kohdetta sumentamalla taustan tai edustan. Sumennus on sitä suurempi, mitä voimakkaampaa telezoomausta käytetään. Urheilukuvaus Käytä tätä ohjelmaa urheilua (esim. tennis tai golf) tai liikkuvia kohteita (esim. vuoristorata) kuvatessasi. Lisätoiminnot Tallentaminen Yökuvaus Tällä ohjelmalla voit kuvata heikossa valaistuksessa. Lumi Kuvaa tällä ohjelmalla kirkkailla hiihtorinteillä. Ohjelma estää kohteen alivalottumisen. 41

42 Ranta Kuvaa tällä ohjelmalla aurinkoisella rannalla. Ohjelma estää kohteen alivalottumisen. Auringonlasku Kuvaa tällä ohjelmalla värikkäitä auringonlaskuja. Kohdevalokuvaus Kuvaa tällä ohjelmalla valaistuja kohteita. Ilotulitus Kuvaa tällä ohjelmalla ilotulitusta. 42

43 Ohjelmavalitsin Ohjain Su Toimintojen käytettävyys eri ohjelmissa: Ohjelmavalitsin Kuvausohjelma Kuvanvakain (päällä) Tarkennus (A) Valkotasapaino (A) Tuulisuoja (A) Valotusaika (A) (A) Valotuksen säätäminen (A) Digitaaliset tehosteet Kuvien yhdistäminen Lisätoiminnot Tallentaminen : Käytettävissä : Ei käytettävissä A: Automaattiasetus Varjostettu alu: Voidaan käyttää ainoastaan -tilassa. Täysautomaattiohjelman valitseminen Aseta ohjelmavalitsin asentoon. Näyttöön tulee " ". 43

44 Kuvausohjelman valinta MENU ( 36) PROGRAM AE 1. Aseta ohjelmavalitsin asentoon. 2. Avaa FUNC.-valikko painamalla FUNC.-painiketta. 3. Valitse ohjaimella ( ) kuvausohjelman kuvake. 4. Valitse ( ) kuvausohjelma alapalkin vaihtoehdoista. 5. Tallenna asetus ja sulje valikko painamalla FUNC.-painiketta. Valitun kuvausohjelman symboli tulee näkyviin. Älä muuta kuvausohjelmaa tallennuksen aikana, sillä tällöin kuvan kirkkaus saattaa muuttua äkillisesti. Muotokuvaus-/urheilukuvaustila: Kuva ei välttämättä näytä tasaiselta toistettaessa. Lumi-/Ranta-kuvausohjelma: - Kohde voi ylivalottua, kun ympäristö on tumma. Tarkista kuva näytöstä. - Kuva ei välttämättä näytä tasaiselta toistettaessa. Yökuvaustila: - Liikkuvista kohteista voi jäädä jälkikuva. - Kuvanlaatu ei välttämättä ole yhtä hyvä kuin muissa ohjelmissa. - Näyttöön saattaa tulla valkoisia pisteitä. - Automaattitarkennus saattaa toimia heikommin kuin muissa ohjelmissa. Tarkenna tällöin käsin. - Digitaalista zoomia ei voi käyttää tässä kuvausohjelmassa. Ilotulituskuvausohjelma: Suosittelemme jalustan käyttöä videokameran tärinän ehkäisemiseksi. Käytä jalustaa kuvatessasi -tilassa, koska valotusaika on pitempi. 44

45 Valotuksen säätö käsin Säädä valotusta, jos taustavalaistu kohde alivalottuu tai kirkkaan valon vaikutuksesta ylivalottuu. Ohjelmavalitsin Ohjain Su 1. Aseta ohjelmavalitsin asentoon. 2. Jollei ohjaimen opas tule näyttöön, paina ( ). EXP 3. Siirry valotuksen lukitustilaan työntämällä ohjainta ( ) suuntaan [EXP]. [EXP] näkyy ohjaimen oppaassa vaaleansinisenä, ja näyttöön tulee valotuksensäädön osoitin ja neutraali arvo ±0. 4. Säädä ( ) kuvan kirkkautta tarvittaessa. Palauta automaattivalotus käyttöön työntämällä ohjainta ( ) uudelleen suuntaan [EXP]. Valotuksensäädön osoitin häviää ja [EXP] muuttuu taas valkoiseksi. 5. Tallenna valotusasetus työntämällä ohjainta ( ) suuntaan [BACK]. Kun zoomaat valotuksen lukituksen aikana, kuvan kirkkaus voi muuttua. Säätöalue määräytyy valotuksen lukitushetkellä vallitsevan kirkkauden mukaan. 6. Piilota ohjaimen opas tarvittaessa painamalla ( ) uudelleen. BACK Lisätoiminnot Tallentaminen Valotuksen käsisäätö muuttuu automaattivalotukseksi, jos katkaiset videokamerasta virran tai vaihdat kuvausohjelmaa. 45

46 Tarkennuksen säätö käsin Automaattinen tarkennus ei välttämättä toimi hyvin seuraavanlaisia kohteita kuvattaessa. Tarkenna tällaisissa tapauksissa käsin. Heijastavat pinnat Kohteet, joissa ei ole suuria kontrastieroja tai pystyviivoja Nopeasti liikkuvat kohteet Likaiset tai kosteat ikkunat Yökuvaus Ohjelmavalitsin Ohjain Zoomin säädin 1. Aseta ohjelmavalitsin asentoon. 2. Säädä zoomausta. Jos käytät zoomausta tarkennuksen säätämisen jälkeen, tarkennus ei välttämättä pysy tarkkana. Säädä zoomaus ennen tarkennusta. 3. Jollei ohjaimen opas tule näyttöön, paina ( ). BACK FOCUS 4. Käynnistä käsintarkennus työntämällä ohjainta ( ) suuntaan [FOCUS]. Ohjaimen oppaan [FOCUS] näkyy vaaleansinisenä ja näyttöön tulee MF. 5. Säädä ( ) tarkennus halutuksi. Loitonna tarkennusta työntämällä ohjainta ( ) suuntaan tai lähennä tarkennusta työntämällä sitä ( ) suuntaan. 46

47 Ota automaattitarkennus uudelleen käyttöön työntämällä ohjainta ( ) uudelleen suuntaan [FOCUS]. MF häviää ja [FOCUS] muuttuu taas valkoiseksi. 6. Tallenna tarkennusasetus työntämällä ohjainta ( ) suuntaan [BACK]. 7. Piilota ohjaimen opas tarvittaessa painamalla ( ) uudelleen. Valotuksen käsisäätö palautuu automaattitarkennukseksi, kun ohjelmavalitsin käännetään asentoon. Tarkennus äärettömään Käytä tätä toimintoa, kun haluat tarkentaa kaukaisiin kohteisiin, esim. vuoreen tai ilotulitukseen. Su 1. Ohjaimen opas saadaan näkyviin käsintarkennustilassa painamalla ( ). 2. Pidä ohjainta työnnettynä ( ) suuntaan [FOCUS] yli 2 sekunnin ajan. Aluksi näyttöön tulee MF ja sen jälkeen -symboli. Tarkennuksen äärettömään ollessa käytössä: Zoomin tai ohjaimen käyttäminen ( ) tai videokameran virran katkaisu peruuttaa tarkennuksen äärettömään ja videokamera palautuu käsintarkennukseen. 3. Tallenna tarkennusasetus työntämällä ohjainta ( ) suuntaan [BACK]. 4. Piilota ohjaimen opas tarvittaessa painamalla ( ) uudelleen. Lisätoiminnot Tallentaminen 47

48 Valkotasapainon asettaminen Voit tallentaa värit tarkemmin käyttämällä valmiita esiasetuksia tai määrittää mukautetun valkotasapainon, jotta saat optimaalisen asetuksen. AUTO DAYLIGHT TUNGSTEN SET Videokamera tekee asetukset automaattisesti. Ulkokuvaukseen aurinkoisella säällä. Kuvaukseen hehkulampun ja hehkulampun tyyppisen (3 aallonpituutta) loisteputken valossa. Mukautetun valkotasapainon asetusten ansiosta valkoiset kohteet tallentuvat valkoisina värillisessä valaistuksessa. Valkoinen paperi (jos valitsit SET) Ohjelmavalitsin Ohjain Zoomin säädin FUNC.-painike MENU ( 36) AUTO 1. Aseta ohjelmavalitsin asentoon. 2. Avaa FUNC.-valikko painamalla FUNC.-painiketta. 3. Valitse ohjaimella ( ) valkotasapainon kuvake. 4. Valitse ( ) valkotasapainoasetus alapalkin vaihtoehdoista. Jos valitsit valkotasapainoasetukseksi muun kuin [SET], jatka kohdasta 6. Mukautetun valkotasapainon säätäminen asennossa [SET]: 5. Suuntaa videokamera valkoiseen kohteeseen ja zoomaa, kunnes kohde täyttää koko näytön, ja paina (. Pidä kamera suunnattuna valkoiseen kohteeseen, kunnes vaihe 6 on suoritettu. -kuvake vilkkuu, kunnes säätö on tehty. 6. Tallenna asetus ja sulje valikko painamalla FUNC.-painiketta. 48

49 Käytä automaattiasetusta normaaliin ulkona kuvaamiseen. Kun ohjelmavalitsin on asennossa, valkotasapainon asetuksena on [AUTO]. Kamera säilyttää mukautetun valkotasapainon, vaikka kamerasta katkaistaan virta. Kun olet asettanut mukautetun valkotasapainon: - Valonlähteen mukaan saattaa jatkaa vilkkumista. Tulos on silti parempi kuin automaattiasetuksella. - Nollaa valkotasapaino, kun valaistusolosuhteet muuttuvat. - Kytke digitaalinen zoomaus pois käytöstä. Mukautettu valkotasapaino voi antaa paremman lopputuloksen seuraavissa tapauksissa: - muuttuvat valaistusolosuhteet - lähikuvat - yksiväriset kohteet (taivas, meri tai metsä) - elohopeavaloissa tai tietyntyyppisten loistevaloputkien valossa. Kuvatehosteen valitseminen Su Voit tallentaa kuvaa erilaisia värikylläisyys- ja kontrastitehosteita käyttäen. IMAGE EFFECT OFF VIVID NEUTRAL SOFT SKIN DETAIL Tallentaa ilman kuvaan vaikuttavia lisäasetuksia. Tehostaa kontrastia ja värikylläisyyttä. Vähentää kontrastia ja värikylläisyyttä. Pehmentää ihonväristen alueiden yksityiskohtia. Lisätoiminnot Tallentaminen MENU ( 36) IMAGE EFFECT OFF 1. Avaa FUNC.-valikko painamalla FUNC.-painiketta. 2. Valitse ohjaimella ( ) kuvatehosteiden kuvake. 3. Valitse ( ) kuvatehoste alapalkin vaihtoehdoista. 4. Tallenna asetus ja sulje valikko painamalla FUNC.-painiketta. Kuvatehosteita ei voi käyttää, kun ohjelmavalitsin on asennossa. [SOFT SKIN DETAIL]: Tätä toimintoa kannattaa käyttää varsinkin silloin, kun kuvataan ihmisiä läheltä. Huomaa, että myös muut ihon väriset kohteet pehmennetään. 49

50 Valotusajan asettaminen Voit säätää suljinaikaa käsin saadaksesi vakaan kuvan nopeasti liikkuvista kohteista. Käytettävissä vain seuraavilla valotusajoilla: AUTO, 1/50, 1/120, 1/250, 1/500, 1/1000, 1/2000 AUTO, 1/50, 1/120, 1/250 MENU ( 36) CAMERA SETUP SHUTTR SPEED AUTO 1. Aseta ohjelmavalitsin asentoon. 2. Avaa FUNC.-valikko painamalla FUNC.-painiketta. 3. Valitse ohjaimella ( ) kuvausohjelman kuvake ja valitse ( ) [PROGRAM AE] -automaattiohjelma. 4. Valitse ohjausvivulla ( ) -kuvake ja paina ( ). 5. Valitse ( ) [CAMERA SETUP] -valikko ja paina ( ). Valitse sen jälkeen ( ) [SHUTTER SPEED] -vaihtoehto ja paina ( ). 6. Valitse ( ) asetusvaihtoehto ja tallenna muutokset painamalla ( ). 7. Sulje valikko painamalla FUNC.-painiketta. Jos valotusajaksi on asetettu 1/500 tai nopeampi -tilassa ja vaihdat -tilaan, valotusajaksi tulee automaattisesti 1/250. Älä suuntaa videokameraa suoraan kohti aurinkoa, kun valotusajaksi on asetettu 1/1000 tai lyhyempi. Kuva voi vilkkua, jos kuvaa tallennetaan lyhyillä valotusajoilla. Valotusaika palautuu tilaan [AUTO], kun käännät ohjelmavalitsimen asentoon tai vaihdat kuvausohjelmaa. Ohjeita lyhyellä valotusajalla tallentamiseen: - Urheilukuvaus ulkona, esimerkiksi golf tai tennis: 1/ Liikkuvat kohteet, esim. autot tai vuoristoradat: 1/1000, 1/500 tai 1/ Urheilukuvaus sisällä, esim. koripallo: 1/120 50

51 Automaattinen pitkä valotusaika Täysautomaattitilassa tai kun valoitusajaksi on asetettu ja [AUTO] -automaattiohjelmassa, videokamera käyttää myös pitkiä valotusaikoja 1/25 ( ) ja 1/12.5 ( ). Näin saat kirkkaampaa kuvaa vähässäkin valossa. Voit kuitenkin tarvittaessa valita asetuksen, jossa videokamera ei käytä pitkää valotusaikaa. MENU ( 36) CAMERA SETUP A.SL SHUTTER ON Su 1. Avaa FUNC.-valikko, valitse ( ) -kuvake ja paina ( ). 2. Valitse ( ) [CAMERA SETUP] -valikko ja paina ( ). Valitse sen jälkeen ( ) [A.SL SHUTTER] -vaihtoehto ja paina ( ). 3. Aseta ( ) se asentoon [OFF] ja tallenna muutokset painamalla ( ). Sulje valikko. Kun asetuksena on [ON], liikkuvista kohteista voi näkyä jälkikuva. Videokamera muistaa asetuksen erikseen - ja -tiloissa. Jos (videokameran tärinävaroitus) näkyy -tilassa, vakauta videokamera asettamalla se esimerkiksi jalustalle tai sijoittamalla se pöydälle. Lisätoiminnot Tallentaminen 51

52 LED-kuvausvalon käyttö Voit kytkeä LED-valon kaikissa kuvausohjelmissa. Valkoinen LED-valo LIGHT-painike Paina LIGHT-painiketta. Näyttöön tulee. LED-valo syttyy ja sammuu painiketta painamalla. Älä suuntaa LED-valoa ihmiseen, joka ajaa autoa. Älä katso LED-valoon liian pitkään. Älä käytä LED-valoa lähellä silmiä. 52

53 Itselaukaisimen käyttäminen Itselaukaisinta voidaan käyttää tallennettaessa videokuvaa ja stillkuvia. PHOTO-painike Su FUNC.-painike Käynnistys-/pysäytyspainike MENU ( 36) SELF TIMER OFF 1. Avaa FUNC.-valikko, valitse ( ) itselaukaisimen kuvake. 2. Aseta ( ) se asentoon [SELF TIMER ON] ja sulje valikko. Tallennettaessa videokuvaa: 3. Paina käynnistys-/pysäytyspainiketta. Videokamera käynnistyy 10 sekunnin viiveellä (2 sekunnin, jos käytät kauko-ohjaimen START/STOP-painiketta). Aikalukema näkyy näytössä. Stillkuvia tallennettaessa: 3. Paina PHOTO-painike ensin puoleenväliin, jolloin automaattitarkennus käynnistyy, ja sen jälkeen pohjaan. Videokamera tallentaa kuvan 10 sekunnin viiveellä (2 sekunnin, jos käytät kaukoohjaimen PHOTO-painiketta). Aikalukema näkyy näytössä. Lisätoiminnot Tallentaminen Itselaukaisimen voi peruuttaa valitsemalla edellä kohdassa 2 ( ) [SELF TIMER OFF]. Itselaukaisimen ollessa käynnissä voit myös peruuttaa itselaukaisun painamalla käynnistys-/pysäytyspainiketta (tallentaessasi videokuvaa) tai PHOTO-painiketta (tallentaessasi stillkuvia). Itselaukaisin kytkeytyy pois toiminnasta, kun kamerasta katkaistaan virta. 53
