1 FCG Finnish Consulting Group Oy KATUSUUNNITELMA

2 FCG Finnish Consulting Group Oy/Rovaniemi 2 SISÄLLYSLUETTELO YLEISTÄ... 3 Tietoja kohteesta... 3 Noudatettavat asiakirjat määräykset YHTEISET TYÖT Katselmukset Alku- ja loppukatselmus TOIMINNAN JÄRJESTELY Liikennejärjestelyt ja suojatoimenpiteet MAASTOTUTKIMUKSET JA LAADUNVALVONTA Työaikaiset mittaukset Laadunvalvonta YLIJÄÄMÄMASSOJEN KÄSITTELY ALUSTAVAT TYÖT Kasvillisuuden ja pintamaan poisto ja raivaus Johtojen ja rakenteiden suojaus, siirto ja purku Kasvillisuuden suojaus LIIKENNEVÄYLÄTYÖT MAALEIKKAUS KUIVATUS- JA RUMPUTYÖT Rummut PENGERRYS Maapenger ja luiskatäyttö PÄÄLLYSRAKENNETYÖT Suodatinkerros Jakava kerros Kantava kerros Kulutuskerros asfaltista VIIMEISTELYTYÖT JA ERIKOISLAITTEET Katuvihertyöt Katualueella rakennettavat muut johdot... 12

3 FCG Finnish Consulting Group Oy/Rovaniemi 3 YLEISTÄ Tietoja kohteesta Koutakaari sijaitsee Kittilän kunnassa, Levitunturin lounaispuolella, Koutamaan asemakaava-alueella. Koutamaan kaava-alue on pääosin loma-asutusaluetta n. 2 km:n päässä Levikeskuksesta. Urakka sisältää Koutakaari nimisen kadun rakentamisen plv Lisäksi tehdään päällystys- ja vihertöitä. Noudatettavat asiakirjat määräykset Työssä noudatetaan seuraavia julkaisuja: - Kunnallisteknisten töiden yleinen työselitys sekä määrämittausperusteet 02, KT 02 / KM 02 (Suomen kuntaliitto). - Määrä- ja yksikköhintaluetteloiden litterointi ja yksiköt noudattavat pääosin Kunnallisteknisten töiden määrämittausperusteita 02 ( KM 02 ). - PANK ry:n julkaisua Asfalttinormit 2000 ja lisälehti 2003+lisälehden muutos - muita edellä luetelluissa julkaisuissa mainittuja julkaisuja Edellä lueteltujen julkaisujen lisäksi työssä noudatetaan tätä työkohtaista työselostusta. Työssä on noudatettava työsuojelusta annettuja lakeja, määräyksiä ja ohjeita YHTEISET TYÖT Katselmukset Varsinaiseen työsuoritukseen kohdistuvien tarkastusten ja katselmusten lisäksi suoritetaan työmaalla tässä luvussa mainittuja katselmuksia Alku- ja loppukatselmus Ennen työn aloittamista pidetään alkukatselmus ja rakentamisen valmistuttua loppukatselmus. Katselmuksessa todetaan työalueen kunto sekä työalueella ja rakennustyön todennäköisellä vaikutusalueella olevien rakennusten, rakenteiden ja laitteiden kunto sekä sovitaan niitä koskevista toimenpiteistä. Kaikista katselmuksista laaditaan pöytäkirja. Tarvittaessa pidetään muitakin katselmuksia (mm. välitavoitteiden toteutumisen osalta).

4 FCG Finnish Consulting Group Oy/Rovaniemi TOIMINNAN JÄRJESTELY Liikennejärjestelyt ja suojatoimenpiteet Urakoitsija suunnittelee ja toteuttaa työnaikaiset liikennejärjestelyt voimassa olevien, työnaikaisia liikennejärjestelyjä koskevien säännösten mukaisesti. Urakoitsija hyväksyttää liikennejärjestelysuunnitelman rakennuttajalla (Kittilän kunta) sekä yleisen tien osalta paikallisella ELY-keskuksen tiemestarilla. Urakoitsijan tulee myös ilmoittaa liikennejärjestelyistä paikallisille poliisi- ja paloviranomaisille. Urakoitsija suunnittelee ja toteuttaa suoja-aitaukset ja muut suojarakenteet, jotka ovat tarpeen työskentelyalueiden rajaamiseksi tai henkilö- taikka omaisuusvahinkojen välttämiseksi MAASTOTUTKIMUKSET JA LAADUNVALVONTA Työaikaiset mittaukset Suunnitelmassa käytetyt koordinaatit ovat KKJ- koordinaattijärjestelmässä ja korkeudet korkeusjärjestelmässä N60. Laskennoissa tiedostonimet viittaavat suunnitelmakartoissa esitettyihin linjatunnuksiin. Rakennuttaja luovuttaa mittaustyössä käytettävien taso- ja korkeusrunkopisteiden tiedot. Urakoitsijan on ehdottomasti käytettävä näitä pisteitä mittausten runkopisteinä Laadunvalvonta Katurakenteet rakennetaan suodatinhiekasta, jakava kerros sorasta # ja kantava kerros murskeesta # 0 56 mm. Jakava ja kantava kerros voidaan rakentaa myös vaihtoehtoisesti kalliomurskeesta # 0 50 mm. Suodatinkerros rakennetaan hiekasta, joka täyttää laadunvalvonnan E- moduulivaatimuksen 70 MPa. Jakava kerros rakennetaan sorasta tai kalliomurskeesta, joka täyttää laadunvalvonnan E- moduulivaatimuksen 200 MPa. Kantava kerros rakennetaan murskeesta, joka täyttää laadunvalvonnan E- moduulivaatimuksen 280 MPa.

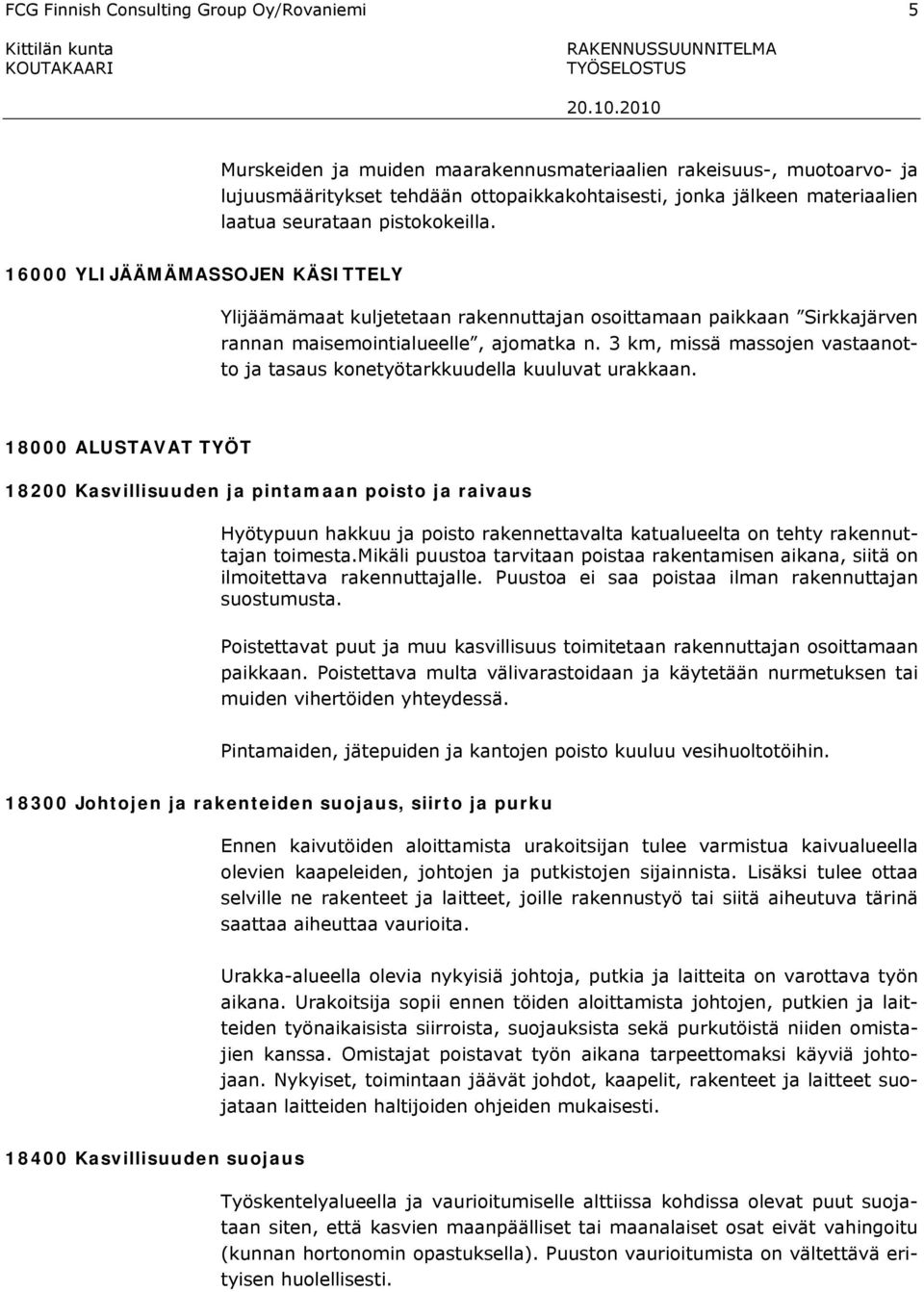

5 FCG Finnish Consulting Group Oy/Rovaniemi 5 Murskeiden ja muiden maarakennusmateriaalien rakeisuus-, muotoarvo- ja lujuusmääritykset tehdään ottopaikkakohtaisesti, jonka jälkeen materiaalien laatua seurataan pistokokeilla YLIJÄÄMÄMASSOJEN KÄSITTELY Ylijäämämaat kuljetetaan rakennuttajan osoittamaan paikkaan Sirkkajärven rannan maisemointialueelle, ajomatka n. 3 km, missä massojen vastaanotto ja tasaus konetyötarkkuudella kuuluvat urakkaan ALUSTAVAT TYÖT Kasvillisuuden ja pintamaan poisto ja raivaus Hyötypuun hakkuu ja poisto rakennettavalta katualueelta on tehty rakennuttajan toimesta.mikäli puustoa tarvitaan poistaa rakentamisen aikana, siitä on ilmoitettava rakennuttajalle. Puustoa ei saa poistaa ilman rakennuttajan suostumusta. Poistettavat puut ja muu kasvillisuus toimitetaan rakennuttajan osoittamaan paikkaan. Poistettava multa välivarastoidaan ja käytetään nurmetuksen tai muiden vihertöiden yhteydessä. Pintamaiden, jätepuiden ja kantojen poisto kuuluu vesihuoltotöihin Johtojen ja rakenteiden suojaus, siirto ja purku Ennen kaivutöiden aloittamista urakoitsijan tulee varmistua kaivualueella olevien kaapeleiden, johtojen ja putkistojen sijainnista. Lisäksi tulee ottaa selville ne rakenteet ja laitteet, joille rakennustyö tai siitä aiheutuva tärinä saattaa aiheuttaa vaurioita. Urakka-alueella olevia nykyisiä johtoja, putkia ja laitteita on varottava työn aikana. Urakoitsija sopii ennen töiden aloittamista johtojen, putkien ja laitteiden työnaikaisista siirroista, suojauksista sekä purkutöistä niiden omistajien kanssa. Omistajat poistavat työn aikana tarpeettomaksi käyviä johtojaan. Nykyiset, toimintaan jäävät johdot, kaapelit, rakenteet ja laitteet suojataan laitteiden haltijoiden ohjeiden mukaisesti Kasvillisuuden suojaus Työskentelyalueella ja vaurioitumiselle alttiissa kohdissa olevat puut suojataan siten, että kasvien maanpäälliset tai maanalaiset osat eivät vahingoitu (kunnan hortonomin opastuksella). Puuston vaurioitumista on vältettävä erityisen huolellisesti.

6 FCG Finnish Consulting Group Oy/Rovaniemi 6 Runkojen ja juuristojen suojaukset tehdään tarvittaessa julkaisun Viherrakentamisen työselitys VRT 01 mukaan. Puiden suojaukseen antaa lopulliset ohjeet vihertöiden valvoja LIIKENNEVÄYLÄTYÖT MAALEIKKAUS Laatuvaatimukset Leikkauksen pohja ei millään osin saa olla suunnitelman mukaisen korkeuden yläpuolella. Pohjassa ei saa olla vettä kerääviä painanteita tai löyhtyneitä maakerroksia. Mittavaatimukset Leikkausten pinta tehdään siten, että siinä ei ole yli -50 mm poikkeamia suunnitelman mukaisesta muodosta. Maaleikkauksen muoto on esitetty tyyppipoikkileikkauksissa. Päällysrakennekerrosten alle jäävän leikkauspinnan keskimääräinen poikkeama suunnitelman mukaisesta korkeudesta alaspäin saa olla enintään 50 mm. Suurin sallittu yksittäinen poikkeama alaspäin saa olla 100 mm. Rakenneratkaisut Nurmetettujen luiskien ja maanpinnan yhtymäkohta muotoillaan ympäristöön sopivaksi. Kun rakennettavien osien päällysrakenne liitetään vanhaan päällysrakenteeseen, kiilataan uusi päällysrakenne pituussuunnassa kaltevuudessa 1:10 vanhaan päällysrakenteeseen. Laadun toteaminen Maaleikkauksen poikkileikkaus todetaan työn aikana tarkemittauksin 20 m:n välein. Myös rakennuttaja voi tehdä pistokoemaisia laadunvalvontamittauksia urakan aikana. Työohjeita Mikäli leikkauksen pohja löyhtyy leikkaustyön tai leikkauksen pohjan muotoilun aikana, löyhtynyt kerros on tiivistettävä käyttäen kyseiselle maalajille sopivaa tiivistyskalustoa ja tiivistyskertamäärää. Helposti häiriintyvä leikkauksen pohja on tiivistettävä niin kevyesti, että sen kantavuus ei huonone tiivistämisen johdosta.

7 FCG Finnish Consulting Group Oy/Rovaniemi 7 Kadunrakentamisen leikkausmassoista on vähennetty vesihuollon maankaivuun massat. Vesihuoltokaivantojen lopputäyttö on laskettu kadun rakennekerrosten alapintaan vesihuollon määräluettelossa KUIVATUS- JA RUMPUTYÖT Rummut Laatuvaatimukset Rummut asennetaan suunnitelmakartan mukaisiin paikkoihin. Materiaalivaatimukset Rumpuina käytetään (de) 315 mm muovisia SN8-luokan rumpuputkia. Rumpujen alle tehdään vähintään 300 mm paksuinen murskearina putkivalmistajan ohjeiden mukaan. Sijaintivaatimukset Vaakasuunnassa sallitaan +100 mm:n poikkeama suunnitelmasta, mikäli se ei haittaa rummun toimivuutta. Kaltevuudessa sallitaan poikkeamaa enintään 0,15 % ja korkeudessa enintään 50 mm, mikäli nämä eivät haittaa rummun toimivuutta. Laadun toteaminen Rummun sijainti ja korkeusasema todetaan työn aikana tehtävin tarkemittauksien avulla. Rakenneratkaisuja Rumpujen asentaminen tehdään valmistajan antamien ohjeiden mukaisesti PENGERRYS Maapenger ja luiskatäyttö Luiskatäytöt tehdään leikkauksista saatavilla tiivistettävissä olevilla kaivumailla (moreeni). Maapenger ja luiskatäytöt tiivistetään 92 % tiiviysasteeseen. Luiskatäyttöjä tehtäessä on huomioitava verhouksien vaatima tilantarve.

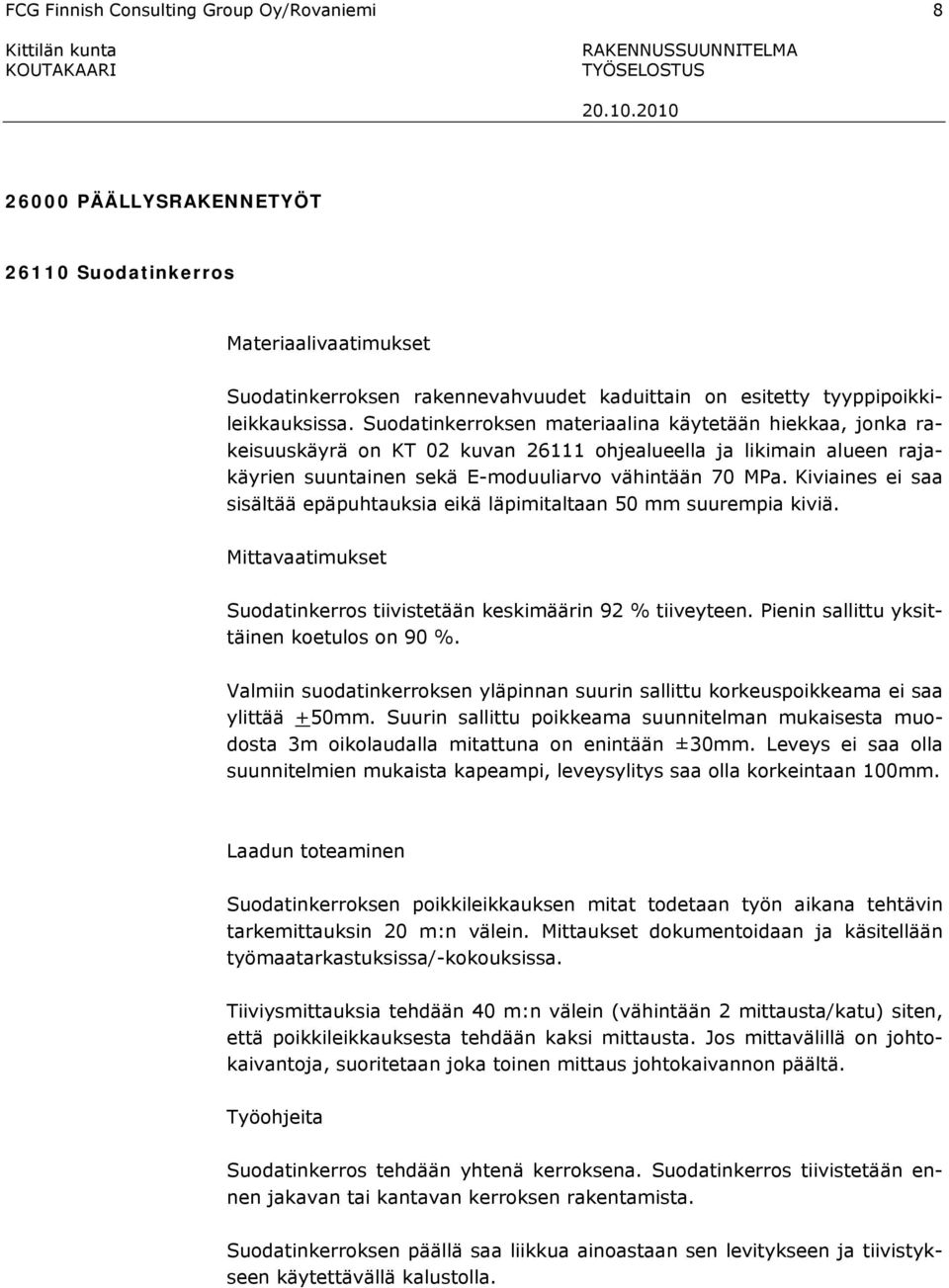

8 FCG Finnish Consulting Group Oy/Rovaniemi PÄÄLLYSRAKENNETYÖT Suodatinkerros Materiaalivaatimukset Suodatinkerroksen rakennevahvuudet kaduittain on esitetty tyyppipoikkileikkauksissa. Suodatinkerroksen materiaalina käytetään hiekkaa, jonka rakeisuuskäyrä on KT 02 kuvan ohjealueella ja likimain alueen rajakäyrien suuntainen sekä E-moduuliarvo vähintään 70 MPa. Kiviaines ei saa sisältää epäpuhtauksia eikä läpimitaltaan 50 mm suurempia kiviä. Mittavaatimukset Suodatinkerros tiivistetään keskimäärin 92 % tiiveyteen. Pienin sallittu yksittäinen koetulos on 90 %. Valmiin suodatinkerroksen yläpinnan suurin sallittu korkeuspoikkeama ei saa ylittää +50mm. Suurin sallittu poikkeama suunnitelman mukaisesta muodosta 3m oikolaudalla mitattuna on enintään ±30mm. Leveys ei saa olla suunnitelmien mukaista kapeampi, leveysylitys saa olla korkeintaan 100mm. Laadun toteaminen Suodatinkerroksen poikkileikkauksen mitat todetaan työn aikana tehtävin tarkemittauksin 20 m:n välein. Mittaukset dokumentoidaan ja käsitellään työmaatarkastuksissa/-kokouksissa. Tiiviysmittauksia tehdään 40 m:n välein (vähintään 2 mittausta/katu) siten, että poikkileikkauksesta tehdään kaksi mittausta. Jos mittavälillä on johtokaivantoja, suoritetaan joka toinen mittaus johtokaivannon päältä. Työohjeita Suodatinkerros tehdään yhtenä kerroksena. Suodatinkerros tiivistetään ennen jakavan tai kantavan kerroksen rakentamista. Suodatinkerroksen päällä saa liikkua ainoastaan sen levitykseen ja tiivistykseen käytettävällä kalustolla.

9 FCG Finnish Consulting Group Oy/Rovaniemi Jakava kerros Materiaalivaatimukset Jakavan kerroksen rakennevahvuudet on esitetty tyyppipoikkileikkauksissa. Jakavan kerroksen materiaalina käytetään soraa tai mursketta # /100. Tarvittaessa jakava kerros voidaan korvata SrM tai KaM # Kiviaineksen rakeisuuskäyrän tulee olla KT 02 kuvan ohjealueella ja likimain alueen rajakäyrien suuntainen sekä E-moduuliarvo vähintään 200 MPa. Kiviaines ei saa sisältää epäpuhtauksia. Mikäli jakavassa kerroksessa käytetään mursketta SrM tai KaM # 0 50, tulee sen täyttää kantavan kerroksen laatuvaatimukset. Mittavaatimukset Jakavan kerroksen tiiviysvaatimus on keskimäärin 95 %. Pienin sallittu yksittäinen koetulos on 92 %. Valmiin jakavan kerroksen yläpinnan suurin sallittu poikkeama suunnitelman mukaisesta korkeudesta on +20mm. Leveys ei saa olla suunnitelmien mukaista kapeampi, leveysylitys saa olla korkeintaan 60mm. Laadun toteaminen Jakavan kerroksen poikkileikkauksen mitat ja muoto todetaan työn aikana tehtävin tarkemittauksin 100 m:n välein. Mittaukset dokumentoidaan ja käsitellään työmaatarkastuksissa/-kokouksissa. Jakavan kerroksen kantavuuksia ei tutkita, laadun toteaminen tapahtuu tiiviysmittausten avulla. Tiiviysmittauksia tehdään 40 m:n välein (vähintään 2 mittausta/katu) siten, että poikkileikkauksesta tehdään kaksi mittausta. Jos mittavälillä on johtokaivantoja, suoritetaan joka toinen mittaus johtokaivannon päältä. Työohjeita Jakava kerros tehdään yhtenä kerroksena ja järjestetään siten, että kiviaineksen lajittumista ei pääse tapahtumaan.

10 FCG Finnish Consulting Group Oy/Rovaniemi Kantava kerros Materiaalivaatimukset Kantavan kerroksen rakennevahvuudet on esitetty tyyppipoikkileikkauksissa. Kantava kerros tehdään sora tai kalliomurskeesta # Tarvittaessa kantava ja jakava kerros voidaan yhdistää KaM # Kiviaineksen tulee täyttää KT02 kuvan rakeisuusvaatimukset sekä E-moduuliarvo on oltava vähintään 280 MPa. Kiviaines ei saa sisältää epäpuhtauksia. Kiviaineksen on täytettävä lujuusluokan 4 vaatimukset sekä muotoluokan 3 vaatimukset (julkaisu TIEL Murskaustyöt, työselitykset ja laatuvaatimukset ). Mittavaatimukset Sitomattoman kantavan kerroksen tiiviysvaatimus on keskimäärin 97 %. Pienin yksittäinen koetulos saa olla 92 %. Valmiin kantavan kerroksen yläpinnan suurin sallittu poikkeama suunnitelman mukaisesta korkeudesta on +20mm. Suurin sallittu poikkeama suunnitelman mukaisesta muodosta 3m oikolaudalla mitattuna on enintään 20mm. Suunnitelman mukainen paksuus saa alittua enintään 20mm. Leveys ei saa olla suunnitelmien mukaista kapeampi, leveysylitys saa olla korkeintaan 60mm. Laadun toteaminen Kantavan kerroksen poikkileikkauksen mitat ja muoto todetaan työn aikana tehtävin tarkemittauksin 100 m:n välein. Kantavan kerroksen tiiviysaste ja kantavuus todetaan poikkileikkauksittain 40 m:n välein (vähintään 2 mittausta/katu) siten, että poikkileikkauksesta tehdään kaksi mittausta. Jos mittavälillä on johtokaivantoja, suoritetaan joka toinen mittaus johtokaivannon päältä. Työohjeita Kantava kerros tehdään yhtenä kerroksena ja järjestetään siten, että kiviaineksen lajittumista ei pääse tapahtumaan.

11 FCG Finnish Consulting Group Oy/Rovaniemi Kulutuskerros asfaltista Kulutuskerrokset tehdään kaduilla asfalttibetonista AB16/100, vahvuus on 40mm. Päällystevahvuudet on esitetty tyyppipoikkileikkauksissa. Päällysteen viereinen soratukipiennar rakennetaan sora- tai kalliomurskeesta # mm 0, 25 m levyisenä. Em. mursketta ei ole eritelty suoritteissa. Urakka-alueella ajoradan asfaltti levitetään murskepintaisten tonttiliittymien kahdilla 20 cm ajorataa leveämpänä ja asfalttipintausten tonttiliittymien kohdilla 2m:n etäisyydelle kadun reunasta. Asfalttimassoissa käytettävien materiaalien tulee täyttää Asfalttinormien 2000 ja Asfalttinormien lisälehden 2003 vaatimukset. Asfalttimassojen ja valmiiden päällysteiden tulee olla Asfalttinormien 2000 ja Asfalttinormien lisälehden 2003 mukaiset. Laatuvaatimukset Kulutuskerroksessa ei saa olla silmämääräisessä tarkastuksessa havaittavia poikkeamia suunnitelmaan verrattuna. Mittavaatimukset Valmiissa kaduissa sallitaan seuraavat mittapoikkeamat, mikäli ne eivät haittaa rakenteen toimivuutta tai ulkonäköä: - kadun osien sijainti ja korkeusasema +20 mm - pituussuunnassa 5 m oikolaudalla mitattuna 7 mm - poikkisuunnassa 3 m oikolaudalla mitattuna 4 mm Laadun toteaminen Asfalttipäällysteen laatu todetaan julkaisun Asfalttinormit 2000" mukaan. Päällysteiden ja -materiaalien testaukseen tulee käyttää PANK ry:n hyväksymää laboratoriota VIIMEISTELYTYÖT JA ERIKOISLAITTEET Katuvihertyöt Urakka-alueella käytettävän kylvönurmikon kasvualustan paksuusvaatimus on 10 cm, joka on täytyttävä 0,5 m päällysteen reunasta lähtien. Luiskissa ja kaltevilla pinnoilla kasvualustan paksuus mitataan kohtisuoraan maan pintaa vasten. Urakoitsijan on esitettävä mistä ruokamulta hankitaan. Kasvualusta rakennetaan asfaltin reunasta lähtien, ei sorapientareita.

12 FCG Finnish Consulting Group Oy/Rovaniemi 12 Rakennuttaja hankkii kylvösiemenet sekä tekee nurmikon kylvön omana työnään. Nurmetettavien alueiden liittyminen ympäröivään maastoon on tehtävä saumattomasti ja luontevasti Liikennemerkit ja opastustaulut Katunimi on esitetty suunnitelmakartalla. Katunimikyltit toimittaa tilaaja,, liikennemerkkipylväät toimittaa urakoitsija. Liikennemerkkien tulee täyttää Tiehallinnon asettamat väriä, rakennetta ja mitoitusta koskevat vaatimukset. Työohjeet Liikennemerkkien pystytyksessä noudatetaan Tiehallinnon julkaisun Liikennemerkkien rakenne ja pystytys (TIEH v-04) ohjeita. Kaikki liikennemerkit on perustettava betonijalustoin, ns. juuriputkijalustoja ei sallita Katualueella rakennettavat muut johdot Urakoitsija vastaa urakka-alueella olevista johdoista ja laitteista. Em. omistajia ovat: Rovakaira Oy, Sonera, Levin Vesihuolto Oy. Nykyiset vesihuoltolinjat ovat merkitty suunnitelmakarttaan. Muiden johtojen ja laitteiden sijainti tulee tarvittaessa selvittää niiden omistajilta. FCG Finnish Consulting Group Oy Hyväksynyt: Pirkka Hartikainen Aluepäällikkö, ins. Liikenneväylätyöt Merja Mustalampi Katusuunnittelija
