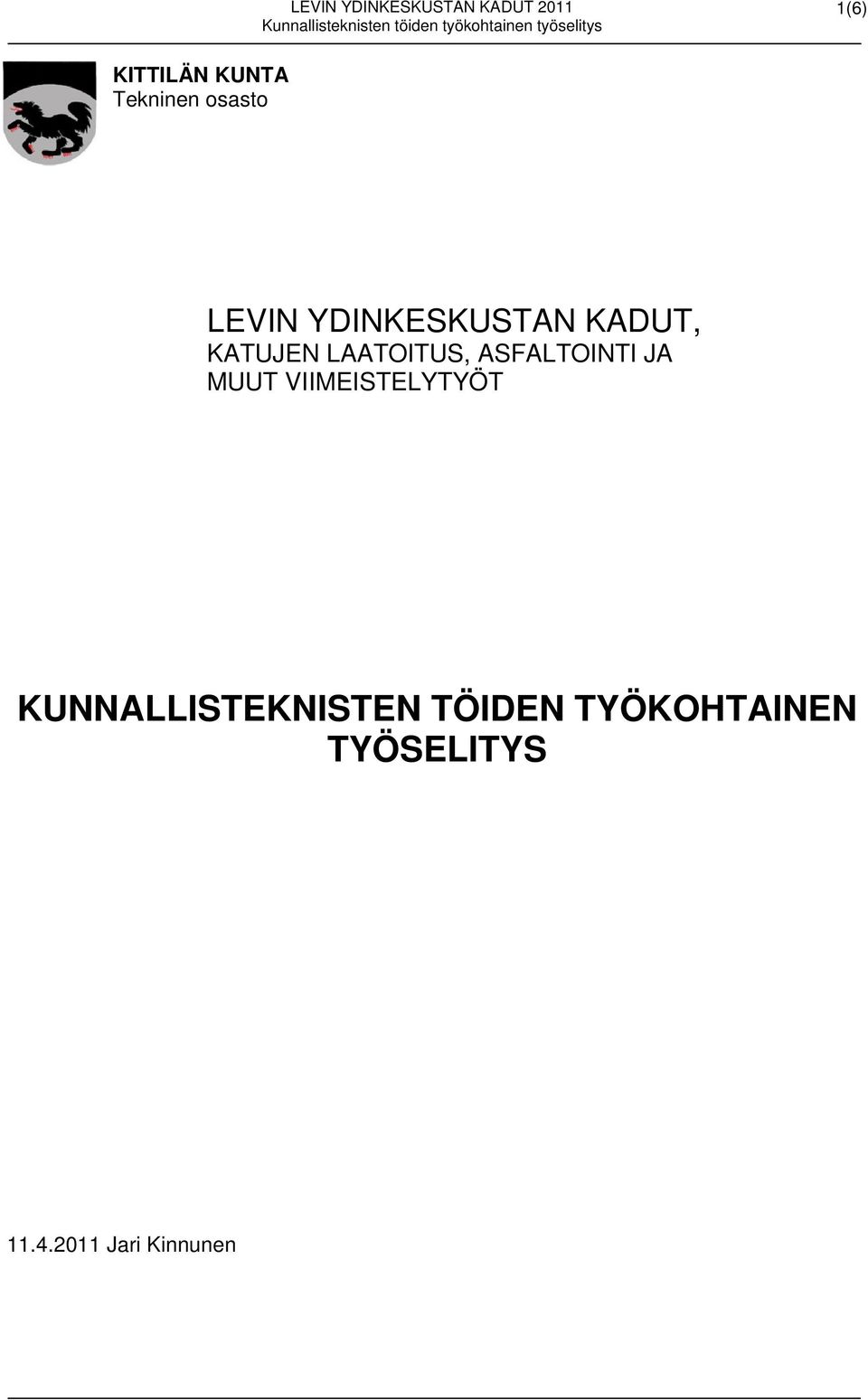

1 1(6) KITTILÄN KUNTA Tekninen osasto LEVIN YDINKESKUSTAN KADUT, KATUJEN LAATOITUS, ASFALTOINTI JA MUUT VIIMEISTELYTYÖT KUNNALLISTEKNISTEN TÖIDEN TYÖKOHTAINEN TYÖSELITYS Jari Kinnunen

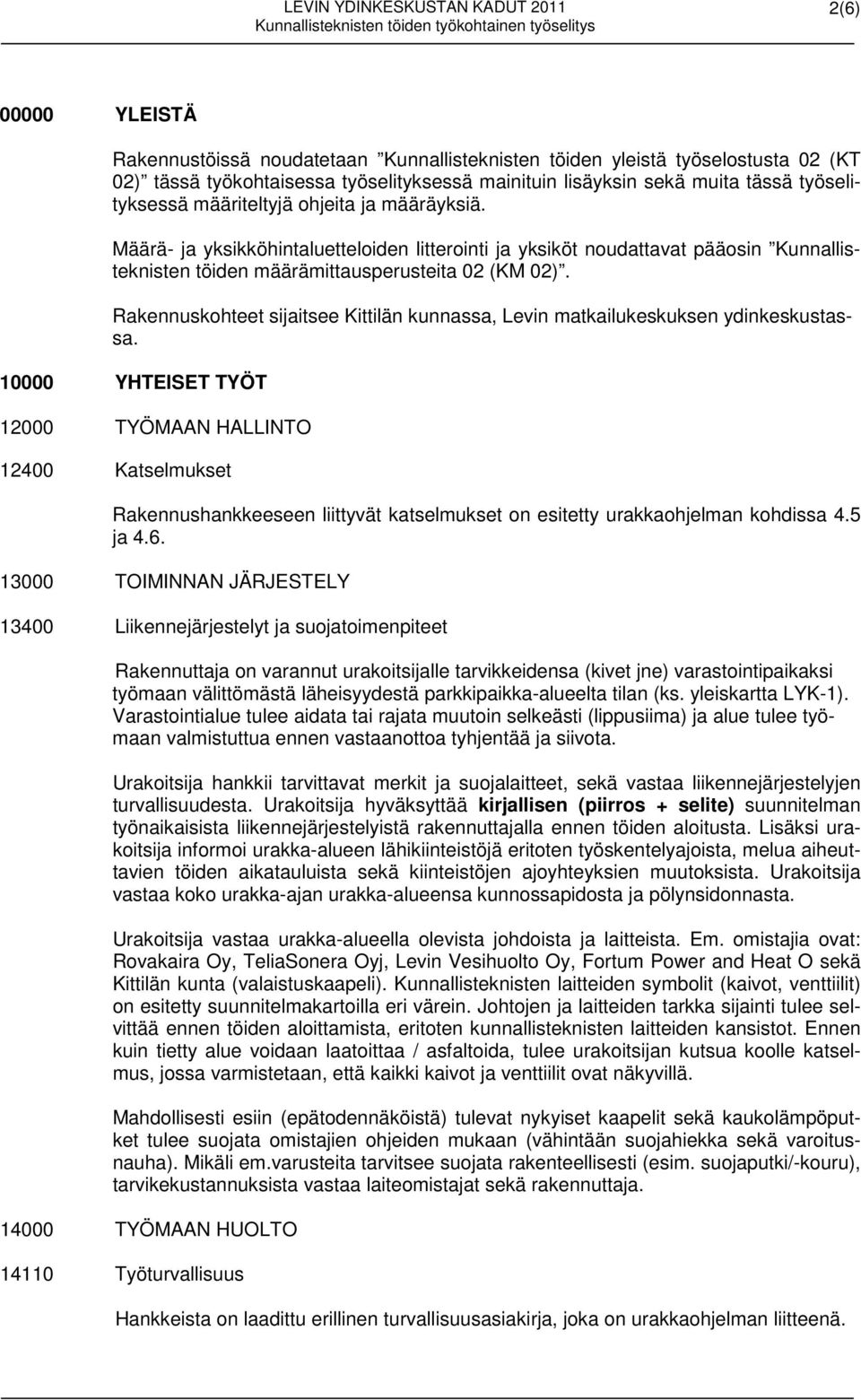

2 2(6) YLEISTÄ Rakennustöissä noudatetaan Kunnallisteknisten töiden yleistä työselostusta 02 (KT 02) tässä työkohtaisessa työselityksessä mainituin lisäyksin sekä muita tässä työselityksessä määriteltyjä ohjeita ja määräyksiä. Määrä- ja yksikköhintaluetteloiden litterointi ja yksiköt noudattavat pääosin Kunnallisteknisten töiden määrämittausperusteita 02 (KM 02). Rakennuskohteet sijaitsee Kittilän kunnassa, Levin matkailukeskuksen ydinkeskustassa YHTEISET TYÖT TYÖMAAN HALLINTO Katselmukset Rakennushankkeeseen liittyvät katselmukset on esitetty urakkaohjelman kohdissa 4.5 ja TOIMINNAN JÄRJESTELY Liikennejärjestelyt ja suojatoimenpiteet Rakennuttaja on varannut urakoitsijalle tarvikkeidensa (kivet jne) varastointipaikaksi työmaan välittömästä läheisyydestä parkkipaikka-alueelta tilan (ks. yleiskartta LYK-1). Varastointialue tulee aidata tai rajata muutoin selkeästi (lippusiima) ja alue tulee työmaan valmistuttua ennen vastaanottoa tyhjentää ja siivota. Urakoitsija hankkii tarvittavat merkit ja suojalaitteet, sekä vastaa liikennejärjestelyjen turvallisuudesta. Urakoitsija hyväksyttää kirjallisen (piirros + selite) suunnitelman työnaikaisista liikennejärjestelyistä rakennuttajalla ennen töiden aloitusta. Lisäksi urakoitsija informoi urakka-alueen lähikiinteistöjä eritoten työskentelyajoista, melua aiheuttavien töiden aikatauluista sekä kiinteistöjen ajoyhteyksien muutoksista. Urakoitsija vastaa koko urakka-ajan urakka-alueensa kunnossapidosta ja pölynsidonnasta. Urakoitsija vastaa urakka-alueella olevista johdoista ja laitteista. Em. omistajia ovat: Rovakaira Oy, TeliaSonera Oyj, Levin Vesihuolto Oy, Fortum Power and Heat O sekä Kittilän kunta (valaistuskaapeli). Kunnallisteknisten laitteiden symbolit (kaivot, venttiilit) on esitetty suunnitelmakartoilla eri värein. Johtojen ja laitteiden tarkka sijainti tulee selvittää ennen töiden aloittamista, eritoten kunnallisteknisten laitteiden kansistot. Ennen kuin tietty alue voidaan laatoittaa / asfaltoida, tulee urakoitsijan kutsua koolle katselmus, jossa varmistetaan, että kaikki kaivot ja venttiilit ovat näkyvillä. Mahdollisesti esiin (epätodennäköistä) tulevat nykyiset kaapelit sekä kaukolämpöputket tulee suojata omistajien ohjeiden mukaan (vähintään suojahiekka sekä varoitusnauha). Mikäli em.varusteita tarvitsee suojata rakenteellisesti (esim. suojaputki/-kouru), tarvikekustannuksista vastaa laiteomistajat sekä rakennuttaja TYÖMAAN HUOLTO Työturvallisuus Hankkeista on laadittu erillinen turvallisuusasiakirja, joka on urakkaohjelman liitteenä.

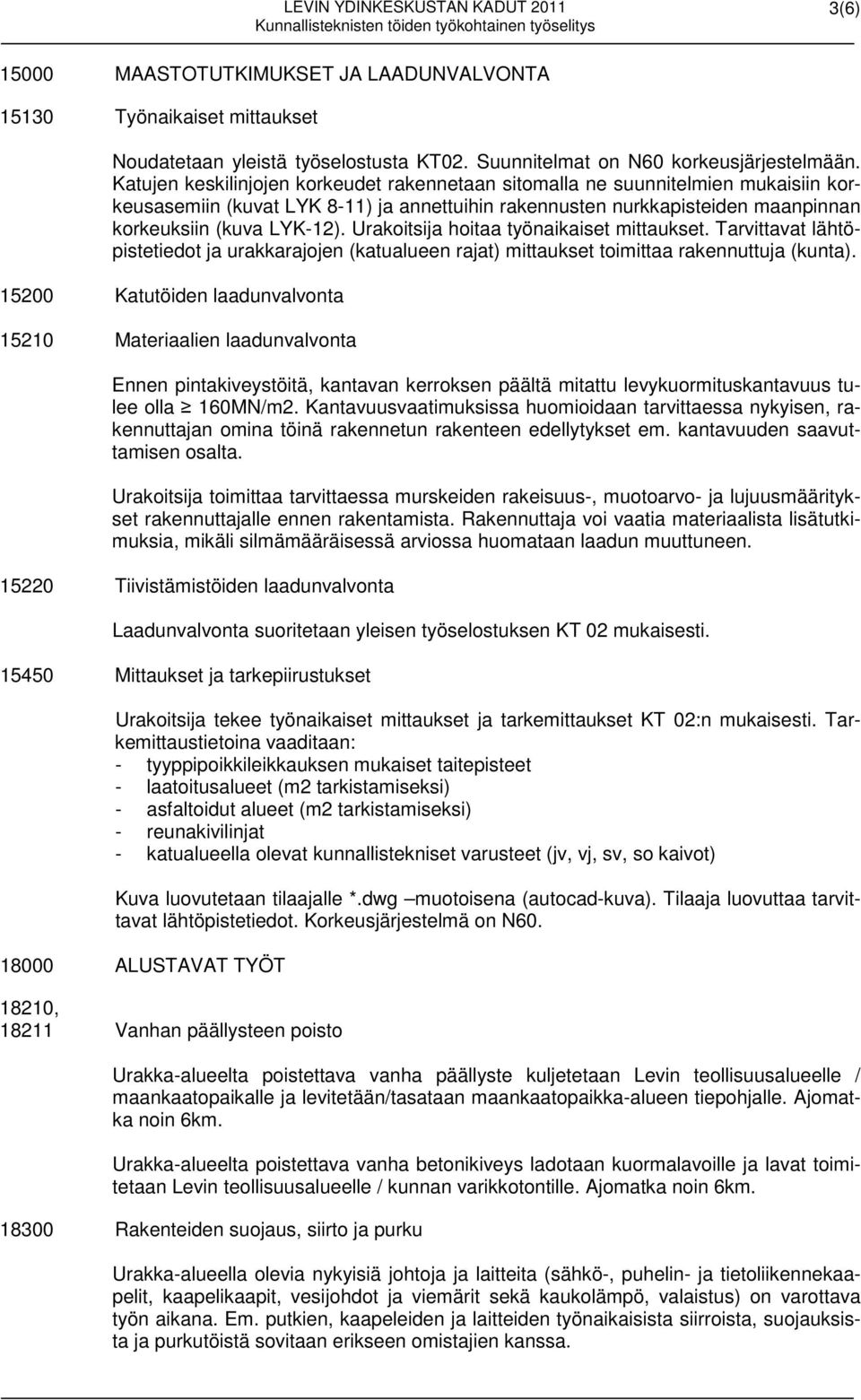

3 3(6) MAASTOTUTKIMUKSET JA LAADUNVALVONTA Työnaikaiset mittaukset Noudatetaan yleistä työselostusta KT02. Suunnitelmat on N60 korkeusjärjestelmään. Katujen keskilinjojen korkeudet rakennetaan sitomalla ne suunnitelmien mukaisiin korkeusasemiin (kuvat LYK 8-11) ja annettuihin rakennusten nurkkapisteiden maanpinnan korkeuksiin (kuva LYK-12). Urakoitsija hoitaa työnaikaiset mittaukset. Tarvittavat lähtöpistetiedot ja urakkarajojen (katualueen rajat) mittaukset toimittaa rakennuttuja (kunta) Katutöiden laadunvalvonta Materiaalien laadunvalvonta Ennen pintakiveystöitä, kantavan kerroksen päältä mitattu levykuormituskantavuus tulee olla 160MN/m2. Kantavuusvaatimuksissa huomioidaan tarvittaessa nykyisen, rakennuttajan omina töinä rakennetun rakenteen edellytykset em. kantavuuden saavuttamisen osalta. Urakoitsija toimittaa tarvittaessa murskeiden rakeisuus-, muotoarvo- ja lujuusmääritykset rakennuttajalle ennen rakentamista. Rakennuttaja voi vaatia materiaalista lisätutkimuksia, mikäli silmämääräisessä arviossa huomataan laadun muuttuneen Tiivistämistöiden laadunvalvonta Laadunvalvonta suoritetaan yleisen työselostuksen KT 02 mukaisesti Mittaukset ja tarkepiirustukset Urakoitsija tekee työnaikaiset mittaukset ja tarkemittaukset KT 02:n mukaisesti. Tarkemittaustietoina vaaditaan: - tyyppipoikkileikkauksen mukaiset taitepisteet - laatoitusalueet (m2 tarkistamiseksi) - asfaltoidut alueet (m2 tarkistamiseksi) - reunakivilinjat - katualueella olevat kunnallistekniset varusteet (jv, vj, sv, so kaivot) Kuva luovutetaan tilaajalle *.dwg muotoisena (autocad-kuva). Tilaaja luovuttaa tarvittavat lähtöpistetiedot. Korkeusjärjestelmä on N ALUSTAVAT TYÖT 18210, Vanhan päällysteen poisto Urakka-alueelta poistettava vanha päällyste kuljetetaan Levin teollisuusalueelle / maankaatopaikalle ja levitetään/tasataan maankaatopaikka-alueen tiepohjalle. Ajomatka noin 6km. Urakka-alueelta poistettava vanha betonikiveys ladotaan kuormalavoille ja lavat toimitetaan Levin teollisuusalueelle / kunnan varikkotontille. Ajomatka noin 6km Rakenteiden suojaus, siirto ja purku Urakka-alueella olevia nykyisiä johtoja ja laitteita (sähkö-, puhelin- ja tietoliikennekaapelit, kaapelikaapit, vesijohdot ja viemärit sekä kaukolämpö, valaistus) on varottava työn aikana. Em. putkien, kaapeleiden ja laitteiden työnaikaisista siirroista, suojauksista ja purkutöistä sovitaan erikseen omistajien kanssa.

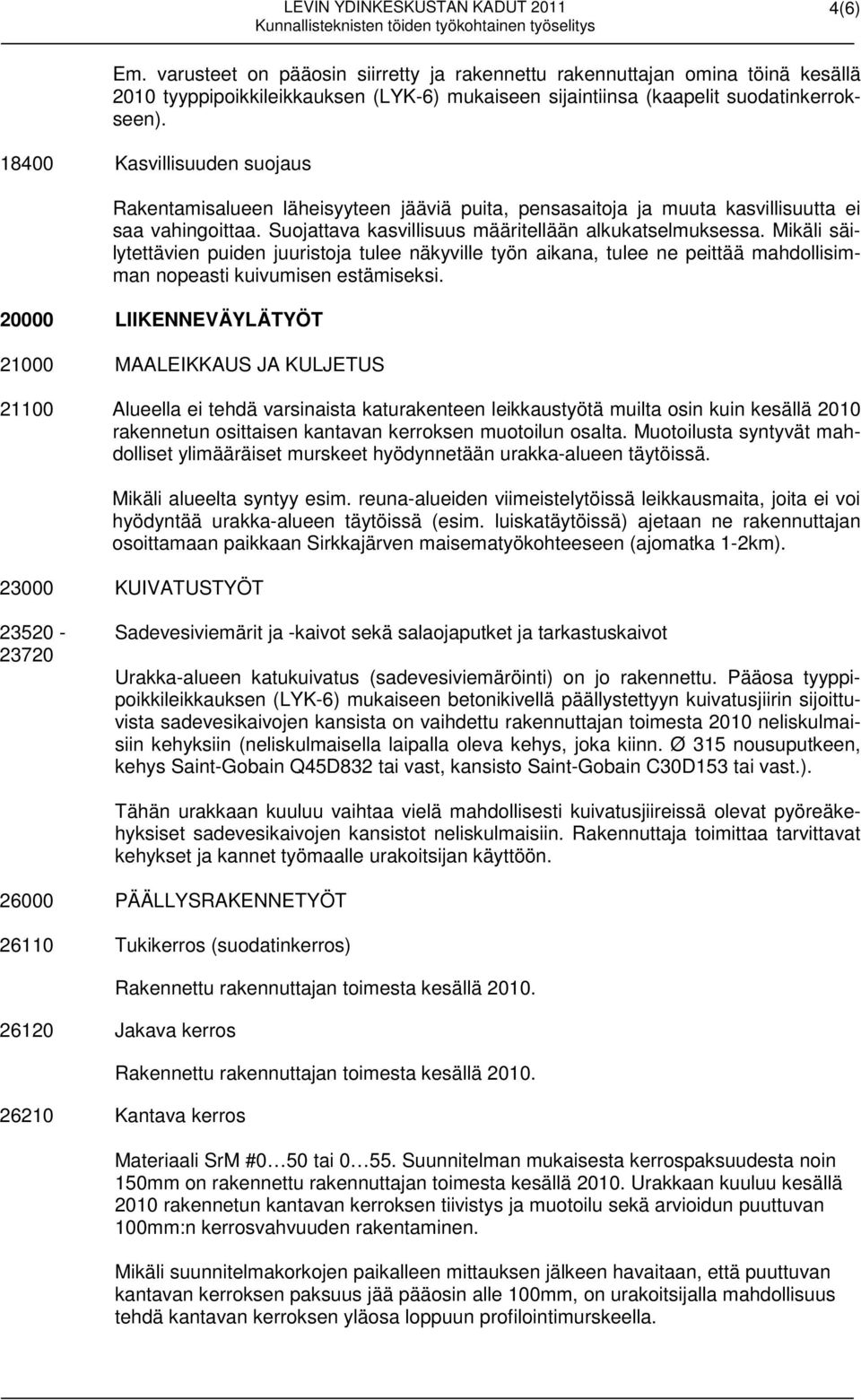

4 4(6) Em. varusteet on pääosin siirretty ja rakennettu rakennuttajan omina töinä kesällä 2010 tyyppipoikkileikkauksen (LYK-6) mukaiseen sijaintiinsa (kaapelit suodatinkerrokseen) Kasvillisuuden suojaus Rakentamisalueen läheisyyteen jääviä puita, pensasaitoja ja muuta kasvillisuutta ei saa vahingoittaa. Suojattava kasvillisuus määritellään alkukatselmuksessa. Mikäli säilytettävien puiden juuristoja tulee näkyville työn aikana, tulee ne peittää mahdollisimman nopeasti kuivumisen estämiseksi LIIKENNEVÄYLÄTYÖT MAALEIKKAUS JA KULJETUS Alueella ei tehdä varsinaista katurakenteen leikkaustyötä muilta osin kuin kesällä 2010 rakennetun osittaisen kantavan kerroksen muotoilun osalta. Muotoilusta syntyvät mahdolliset ylimääräiset murskeet hyödynnetään urakka-alueen täytöissä. Mikäli alueelta syntyy esim. reuna-alueiden viimeistelytöissä leikkausmaita, joita ei voi hyödyntää urakka-alueen täytöissä (esim. luiskatäytöissä) ajetaan ne rakennuttajan osoittamaan paikkaan Sirkkajärven maisematyökohteeseen (ajomatka 1-2km) KUIVATUSTYÖT Sadevesiviemärit ja -kaivot sekä salaojaputket ja tarkastuskaivot Urakka-alueen katukuivatus (sadevesiviemäröinti) on jo rakennettu. Pääosa tyyppipoikkileikkauksen (LYK-6) mukaiseen betonikivellä päällystettyyn kuivatusjiirin sijoittuvista sadevesikaivojen kansista on vaihdettu rakennuttajan toimesta 2010 neliskulmaisiin kehyksiin (neliskulmaisella laipalla oleva kehys, joka kiinn. Ø 315 nousuputkeen, kehys Saint-Gobain Q45D832 tai vast, kansisto Saint-Gobain C30D153 tai vast.). Tähän urakkaan kuuluu vaihtaa vielä mahdollisesti kuivatusjiireissä olevat pyöreäkehyksiset sadevesikaivojen kansistot neliskulmaisiin. Rakennuttaja toimittaa tarvittavat kehykset ja kannet työmaalle urakoitsijan käyttöön PÄÄLLYSRAKENNETYÖT Tukikerros (suodatinkerros) Rakennettu rakennuttajan toimesta kesällä Jakava kerros Rakennettu rakennuttajan toimesta kesällä Kantava kerros Materiaali SrM #0 50 tai Suunnitelman mukaisesta kerrospaksuudesta noin 150mm on rakennettu rakennuttajan toimesta kesällä Urakkaan kuuluu kesällä 2010 rakennetun kantavan kerroksen tiivistys ja muotoilu sekä arvioidun puuttuvan 100mm:n kerrosvahvuuden rakentaminen. Mikäli suunnitelmakorkojen paikalleen mittauksen jälkeen havaitaan, että puuttuvan kantavan kerroksen paksuus jää pääosin alle 100mm, on urakoitsijalla mahdollisuus tehdä kantavan kerroksen yläosa loppuun profilointimurskeella.

5 5(6) Kiviaineksen tulee täyttää KT02 kuvan rakeisuusvaatimukset sekä E- moduuliarvo oltava vähintään 280 Mpa. Tiiveysvaatimukset työselityksen kohdan mukaisesti Kantavan kerroksen profilointi Betonikivellä laatoitettavilla alueilla. Materiaali SrM #0 32 (voi olla myös #0 20mm) min. 50mm paksuisena kerroksena tasaisen kiveyspohjan saavuttamiseksi Kulutuskerros asfaltista (Skimbaajankuja, Hiihtäjänkuja sekä Ratsastajankuja pl. kävelykatuosuus) Ennen asfaltointia murskepinta (profilointi / kantava) muotoillaan suunnitellun poikkileikkauksen mukaiseen kaltevuuteen. Päällyste on ajoradoilla AB 16/100. Päällysteen minimipaksuus on 40mm. Massanäytteitä otetaan AB 16/100 1 kpl/urakka. Asfalttimassasta otettavista massanäytteistä tutkitaan rakeisuus ja sideainepitoisuus. Urakoitsija vastaa kaikista tutkimuskustannuksista ja laadunvarmistuskustannuksista. Asfaltointitöissä ja laadunvarmistuksessa noudatetaan viimeisimpää Asfalttinormia ja sen lisälehtiä Upotettava betonireunatuki Koko 170x300, näkyviin jää 120mm, asennetaan maakosteaan betoniin. Kiinteistöjen ajo- ja rakennettujen kävelypolkuliittymien kohdalla reunakivi upotetaan yliajettavaksi (korkeusero 10mm). Liitokset normaali korkuiseen (näkyväosa 120mm) toteutetaan viistekivillä Betonikivilaatoitus Kiven paksuus 80mm, asennetaan asennushiekkakerrokseen, paksuus min.40mm. Asennushiekkakerros töineen sisältyy betonikiveyksen neliöhintaan. Betonikivien asennuksessa noudatetaan Suomen Kuntatekniikan Yhdistyksen julkaisua 14: Betoni- ja luonnonkivituotteet päällysrakenteena. Betonikivet asennetaan hiekan 0-8mm tai kivituhkan 0-6mm päälle (asennuhiekkakerroksen paksuus n.40mm). Saumaushiekan raekoko on 0-4mm (kuiva hiekka). Pääsääntöinen ladontakuvio on tiililadonta (ks. LYK-7). Betonikivinä käytetään harmaata ja mustaa betonikiviä, koko n. 280x140x80mm (esim. Kartano-kivi tai vast.) sekä n.140x140x80mm (esim. Linna-kivi tai vast.). Tarkat dimensiot kivitoimittajakohtaisia. Laatoitusalueella olevien pyöreäkehyksisten kaivojen ympärille rakennetaan kivikuvio kaarrekiviladontana (esim. Klassikko-kivi tai vast.). Betonikiveysten määrälaskennassa ei ole yksilöity tiettyjen kividimensioiden pintaaloja. Kaikki kivityypit ja värit sisältyvät määräluettelossa esitettyyn kivettävän alueen kokonaispinta-alaan. Määräluettelossa on eroteltu (litt ) vain katujen ja kävelykatuosuuksien kiveysneliöt, koska ne ovat työteknisesti poikkeavia (kaduilla asfaltoitava keskikaista). Kiveystöihin sisältyy kaikki mahdolliset aputyöt valmiiseen rakenteeseen (esim. asf.leikkaukset, reunatuennat jne jne).

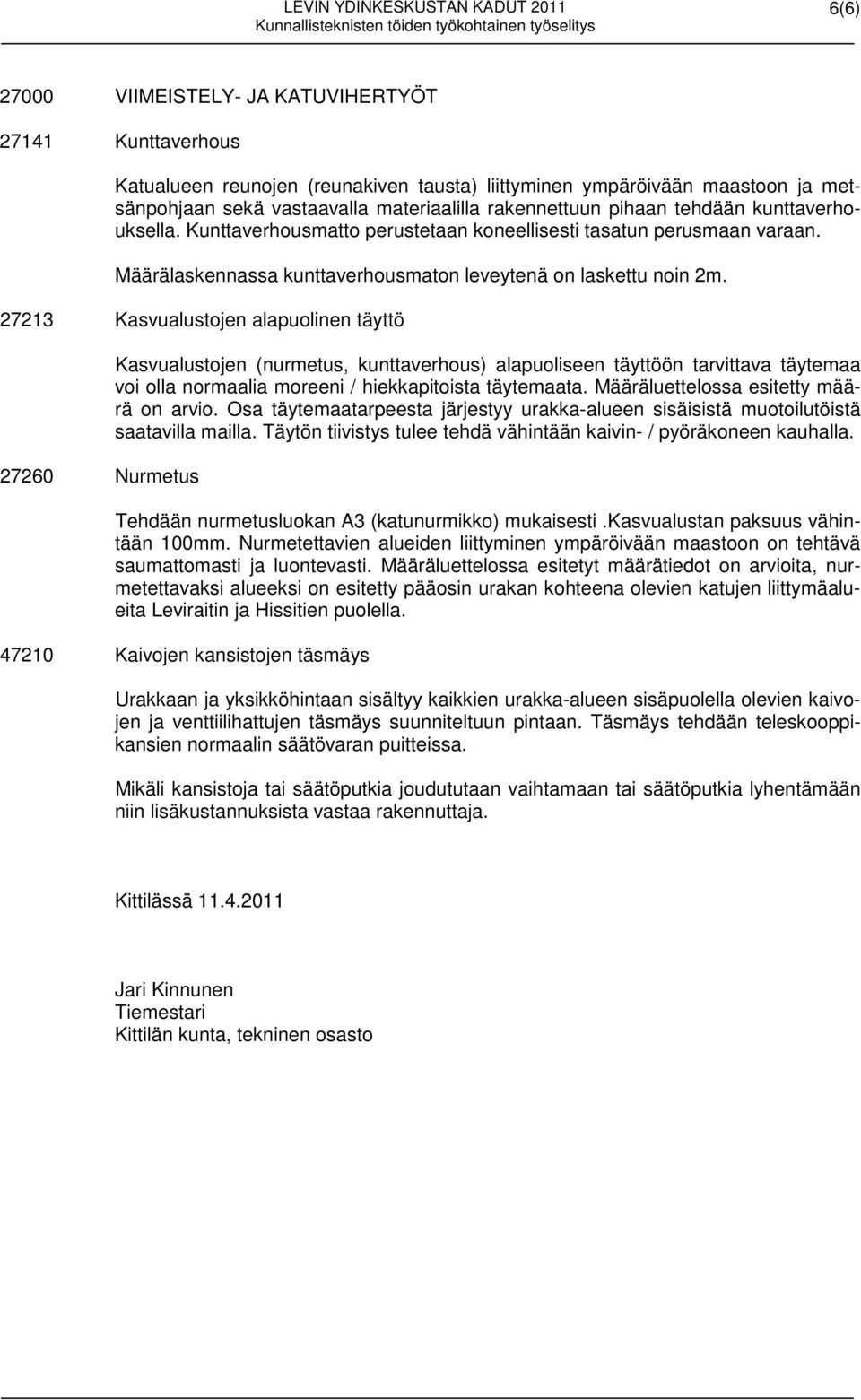

6 6(6) VIIMEISTELY- JA KATUVIHERTYÖT Kunttaverhous Katualueen reunojen (reunakiven tausta) liittyminen ympäröivään maastoon ja metsänpohjaan sekä vastaavalla materiaalilla rakennettuun pihaan tehdään kunttaverhouksella. Kunttaverhousmatto perustetaan koneellisesti tasatun perusmaan varaan. Määrälaskennassa kunttaverhousmaton leveytenä on laskettu noin 2m Kasvualustojen alapuolinen täyttö Nurmetus Kasvualustojen (nurmetus, kunttaverhous) alapuoliseen täyttöön tarvittava täytemaa voi olla normaalia moreeni / hiekkapitoista täytemaata. Määräluettelossa esitetty määrä on arvio. Osa täytemaatarpeesta järjestyy urakka-alueen sisäisistä muotoilutöistä saatavilla mailla. Täytön tiivistys tulee tehdä vähintään kaivin- / pyöräkoneen kauhalla. Tehdään nurmetusluokan A3 (katunurmikko) mukaisesti.kasvualustan paksuus vähintään 100mm. Nurmetettavien alueiden liittyminen ympäröivään maastoon on tehtävä saumattomasti ja luontevasti. Määräluettelossa esitetyt määrätiedot on arvioita, nurmetettavaksi alueeksi on esitetty pääosin urakan kohteena olevien katujen liittymäalueita Leviraitin ja Hissitien puolella Kaivojen kansistojen täsmäys Urakkaan ja yksikköhintaan sisältyy kaikkien urakka-alueen sisäpuolella olevien kaivojen ja venttiilihattujen täsmäys suunniteltuun pintaan. Täsmäys tehdään teleskooppikansien normaalin säätövaran puitteissa. Mikäli kansistoja tai säätöputkia joudututaan vaihtamaan tai säätöputkia lyhentämään niin lisäkustannuksista vastaa rakennuttaja. Kittilässä Jari Kinnunen Tiemestari Kittilän kunta, tekninen osasto
