KUNNALLISTEKNISTEN TÖIDEN TYÖKOHTAINEN TYÖSELITYS

Koko: px
Aloita esitys sivulta:

Download "KUNNALLISTEKNISTEN TÖIDEN TYÖKOHTAINEN TYÖSELITYS"

Transkriptio

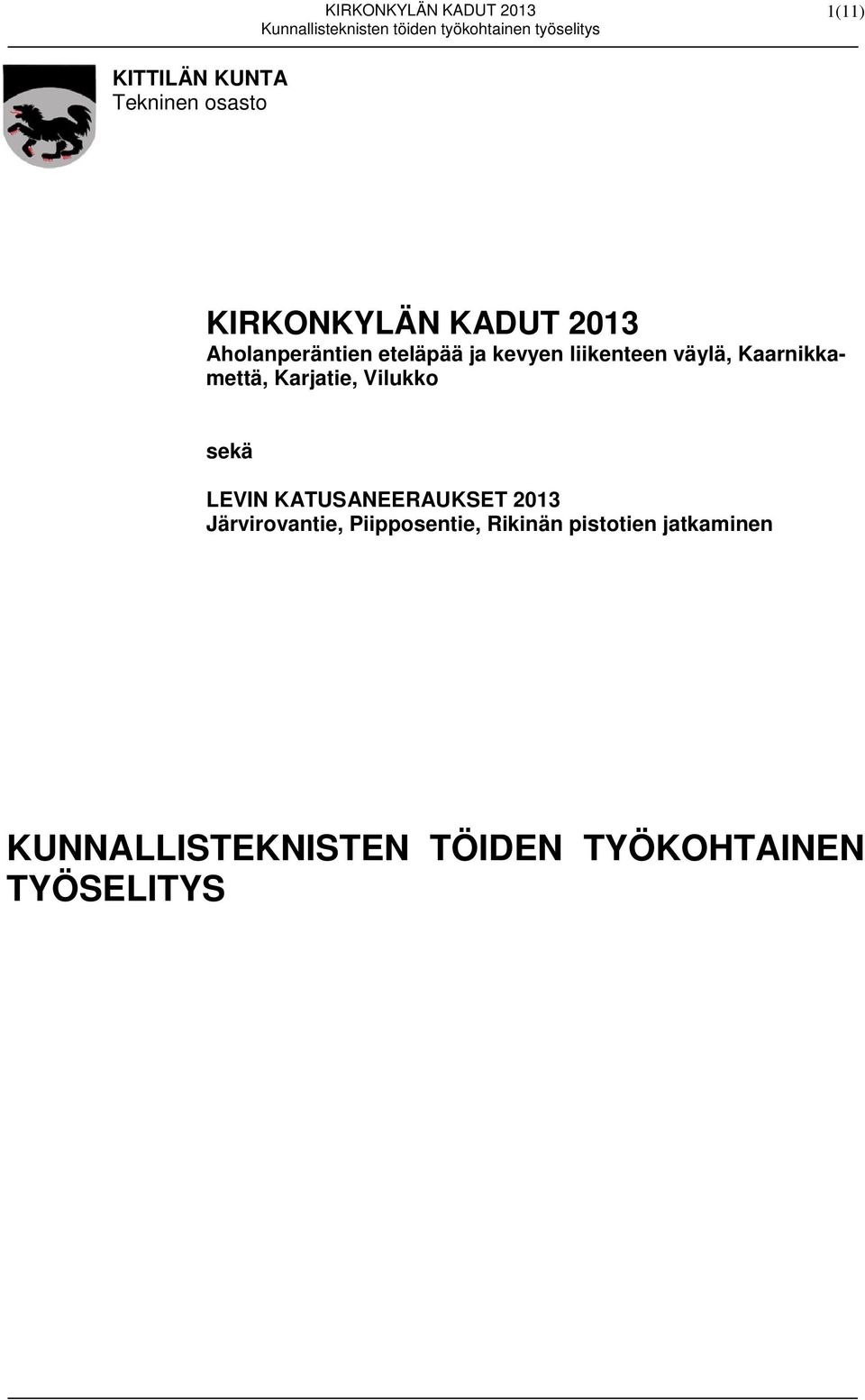

1 1(11) KITTILÄN KUNTA Tekninen osasto KIRKONKYLÄN KADUT 2013 Aholanperäntien eteläpää ja kevyen liikenteen väylä, Kaarnikkamettä, Karjatie, Vilukko sekä LEVIN KATUSANEERAUKSET 2013 Järvirovantie, Piipposentie, Rikinän pistotien jatkaminen KUNNALLISTEKNISTEN TÖIDEN TYÖKOHTAINEN TYÖSELITYS

2 2(11) YLEISTÄ Rakennustöissä noudatetaan Kunnallisteknisten töiden yleistä työselostusta 02 (KT 02) tässä työkohtaisessa työselityksessä mainituin lisäyksin sekä muita tässä työselityksessä määriteltyjä ohjeita ja määräyksiä. Määrä- ja yksikköhintaluetteloiden litterointi ja yksiköt noudattavat pääosin Kunnallisteknisten töiden määrämittausperusteita 02 (KM 02) YHTEISET TYÖT TYÖMAAN HALLINTO Katselmukset Rakennushankkeeseen liittyvät katselmukset on esitetty urakkaohjelmassa TOIMINNAN JÄRJESTELY Liikennejärjestelyt ja suojatoimenpiteet Urakoitsija hankkii tarvittavat merkit ja suojalaitteet, sekä vastaa liikennejärjestelyjen turvallisuudesta. Urakoitsija hyväksyttää kirjallisen suunnitelman työnaikaisista liikennejärjestelyistä rakennuttajalla ennen töiden aloitusta. Lisäksi urakoitsija informoi kiinteistöjen omistajia järjestelyistä. Alueella olevien kiinteistöjen liikenneyhteydet on turvattava koko työn ajan ja muutoksista on tiedotettava hyvissä ajoin kiinteistön omistajia. Urakoitsija vastaa koko urakka-ajan urakka-alueen katujen kunnossapidosta ja pölynsidonnasta lukuun ottamatta talvikunnossapitoa MAASTOTUTKIMUKSET JA LAADUNVALVONTA Maaperätutkimukset Urakka-alueilla ei ole tehty maaperätutkimuksia. Alueet ovat pääosin lievästi routivia Työnaikaiset mittaukset Noudatetaan yleistä työselostusta KT02. Alkuperäiset suunnitelmat on sidottu kunnan KKJ koordinaattijärjestelmään ja N60 korkeusjärjestelmään. Mittaussuunnitelman laskennat on talletettu erilliselle CD:lle. Laskennoissa tiedostonimet viittaavat suunnitelmakartoissa esitettyihin linjatunnuksiin (katunimiin). Kaduista ei ole tehty tähysaineistoa, joten urakoitsijan on mitattava suunnitelma paikalleen mitta- ja reunalinjalaskentojen sekä tyyppipoikkileikkausten mukaisesti. Rakennuttaja luovuttaa mittaustyössä käytettävien taso- ja korkeusrunkopisteiden tiedot. Urakoitsijan on ehdottomasti käytettävä näitä pisteitä mittausten runkopisteinä.

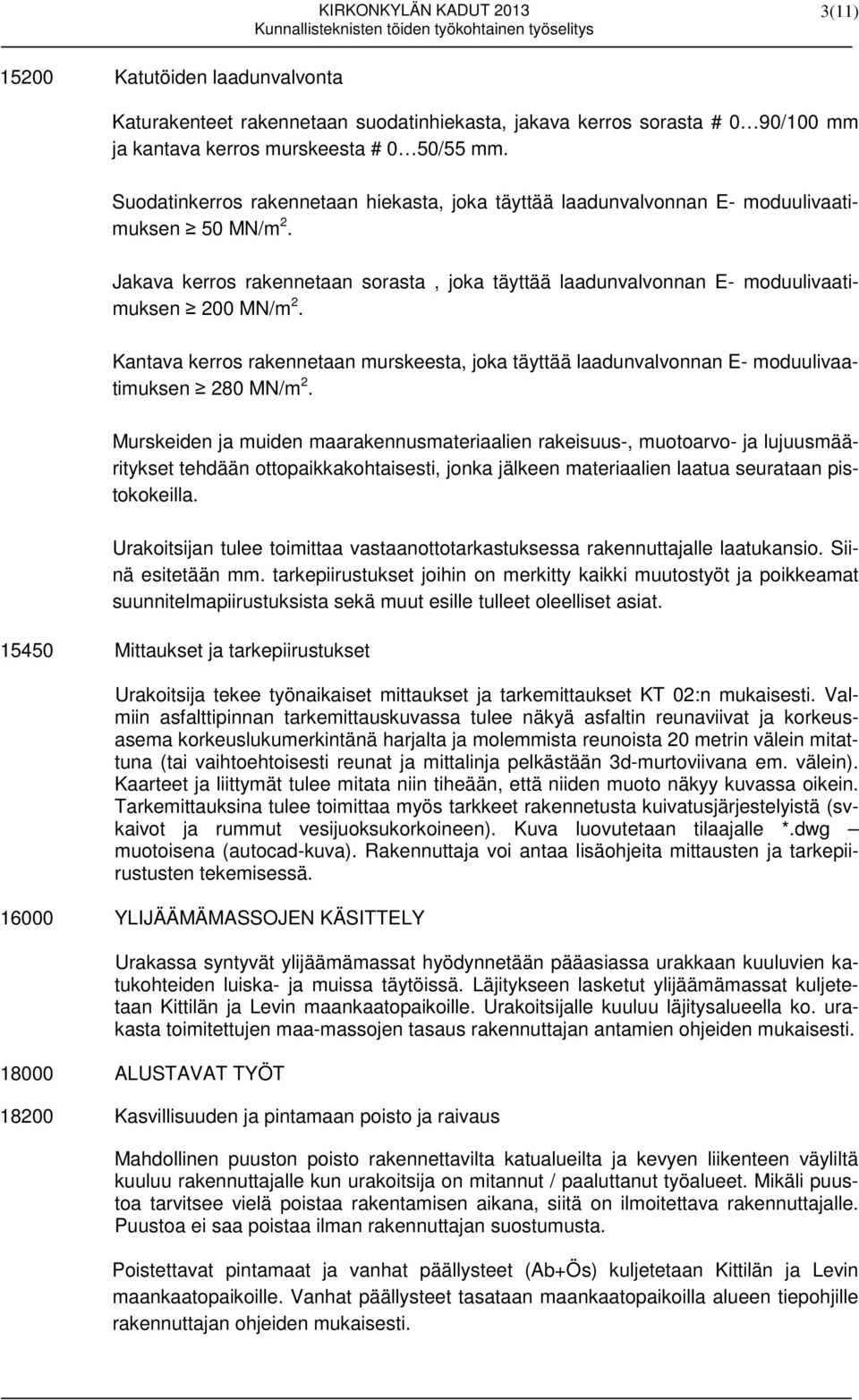

3 3(11) Katutöiden laadunvalvonta Katurakenteet rakennetaan suodatinhiekasta, jakava kerros sorasta # 0 90/100 mm ja kantava kerros murskeesta # 0 50/55 mm. Suodatinkerros rakennetaan hiekasta, joka täyttää laadunvalvonnan E- moduulivaatimuksen 50 MN/m 2. Jakava kerros rakennetaan sorasta, joka täyttää laadunvalvonnan E- moduulivaatimuksen 200 MN/m 2. Kantava kerros rakennetaan murskeesta, joka täyttää laadunvalvonnan E- moduulivaatimuksen 280 MN/m 2. Murskeiden ja muiden maarakennusmateriaalien rakeisuus-, muotoarvo- ja lujuusmääritykset tehdään ottopaikkakohtaisesti, jonka jälkeen materiaalien laatua seurataan pistokokeilla. Urakoitsijan tulee toimittaa vastaanottotarkastuksessa rakennuttajalle laatukansio. Siinä esitetään mm. tarkepiirustukset joihin on merkitty kaikki muutostyöt ja poikkeamat suunnitelmapiirustuksista sekä muut esille tulleet oleelliset asiat Mittaukset ja tarkepiirustukset Urakoitsija tekee työnaikaiset mittaukset ja tarkemittaukset KT 02:n mukaisesti. Valmiin asfalttipinnan tarkemittauskuvassa tulee näkyä asfaltin reunaviivat ja korkeusasema korkeuslukumerkintänä harjalta ja molemmista reunoista 20 metrin välein mitattuna (tai vaihtoehtoisesti reunat ja mittalinja pelkästään 3d-murtoviivana em. välein). Kaarteet ja liittymät tulee mitata niin tiheään, että niiden muoto näkyy kuvassa oikein. Tarkemittauksina tulee toimittaa myös tarkkeet rakennetusta kuivatusjärjestelyistä (svkaivot ja rummut vesijuoksukorkoineen). Kuva luovutetaan tilaajalle *.dwg muotoisena (autocad-kuva). Rakennuttaja voi antaa lisäohjeita mittausten ja tarkepiirustusten tekemisessä YLIJÄÄMÄMASSOJEN KÄSITTELY Urakassa syntyvät ylijäämämassat hyödynnetään pääasiassa urakkaan kuuluvien katukohteiden luiska- ja muissa täytöissä. Läjitykseen lasketut ylijäämämassat kuljetetaan Kittilän ja Levin maankaatopaikoille. Urakoitsijalle kuuluu läjitysalueella ko. urakasta toimitettujen maa-massojen tasaus rakennuttajan antamien ohjeiden mukaisesti ALUSTAVAT TYÖT Kasvillisuuden ja pintamaan poisto ja raivaus Mahdollinen puuston poisto rakennettavilta katualueilta ja kevyen liikenteen väyliltä kuuluu rakennuttajalle kun urakoitsija on mitannut / paaluttanut työalueet. Mikäli puustoa tarvitsee vielä poistaa rakentamisen aikana, siitä on ilmoitettava rakennuttajalle. Puustoa ei saa poistaa ilman rakennuttajan suostumusta. Poistettavat pintamaat ja vanhat päällysteet (Ab+Ös) kuljetetaan Kittilän ja Levin maankaatopaikoille. Vanhat päällysteet tasataan maankaatopaikoilla alueen tiepohjille rakennuttajan ohjeiden mukaisesti.

4 4(11) Rakenteiden suojaus, siirto ja purku Ennen kaivutöiden aloittamista urakoitsijan tulee varmistua kaivualueella olevien kaapeleiden, johtojen ja putkistojen sijainnista. Lisäksi tulee ottaa selville ne rakenteet ja laitteet, joille rakennustyö tai siitä aiheutuva tärinä saattaa aiheuttaa vaurioita. Urakka-alueella olevia nykyisiä johtoja, putkia ja laitteita on varottava työn aikana. Urakoitsija sopii ennen töiden aloittamista johtojen, putkien ja laitteiden työnaikaisista siirroista, suojauksista sekä purkutöistä niiden omistajien kanssa. Omistajat poistavat työn aikana tarpeettomaksi käyviä johtojaan. Nykyiset, toimintaan jäävät johdot, kaapelit, rakenteet ja laitteet suojataan laitteiden haltijoiden ohjeiden mukaisesti Kasvillisuuden suojaus Rakentamisalueen läheisyyteen jääviä puita, pensasaitoja ja muuta kasvillisuutta ei saa vahingoittaa. Säilytettävät puut suojataan KT 02 kuvien 18401, ja mukaisesti. Suojattava kasvillisuus määritellään alkukatselmuksessa. Mikäli säilytettävien puiden ja pensaiden juuristoja tulee näkyville työn aikana, tulee ne peittää mahdollisimman nopeasti kuivumisen estämiseksi LIIKENNEVÄYLÄTYÖT MAALEIKKAUS JA KULJETUS Leikkauksen pohja ei millään osin saa olla suunnitelman mukaisen korkeuden yläpuolella. Pohjassa ei saa olla vettä kerääviä painanteita tai löyhtyneitä maakerroksia. Leikkausten pinta tehdään siten, että siinä ei ole yli 50 mm poikkeamia suunnitelman mukaisesta muodosta. Maaleikkauksen muoto on esitetty tyyppipoikkileikkauksissa. Päällysrakennekerrosten alle jäävän leikkauspinnan keskimääräinen poikkeama suunnitelman mukaisesta korkeudesta alaspäin saa olla enintään 50 mm. Suurin sallittu yksittäinen poikkeama alaspäin saa olla 100 mm. Nurmetettujen luiskien ja maanpinnan yhtymäkohta muotoillaan ympäristöön sopivaksi. Kun rakennettavien osien päällysrakenne liitetään vanhaan päällysrakenteeseen, kiilataan uusi päällysrakenne pituussuunnassa kaltevuudessa 1:10 vanhaan päällysrakenteeseen. Maaleikkauksen poikkileikkaus todetaan työn aikana tarkemittauksin 20 m:n välein. Myös rakennuttaja voi tehdä pistokoemaisia laadunvalvontamittauksia urakan aikana. Mikäli leikkauksen pohja löyhtyy leikkaustyön tai leikkauksen pohjan muotoilun aikana, löyhtynyt kerros on tiivistettävä käyttäen kyseiselle maalajille sopivaa tiivistyskalustoa ja tiivistyskertamäärää. Helposti häiriintyvä leikkauksen pohja on tiivistettävä niin kevyesti, että sen kantavuus ei huonone tiivistämisen johdosta. Muuta huomioitavaa Katujen pohjaukseen tulee maakaapeleita sekä valaistuskaapeleita ja mahdollisia muita kaapeleita ennen kerrosten ajoa (Aholanperän kadut)

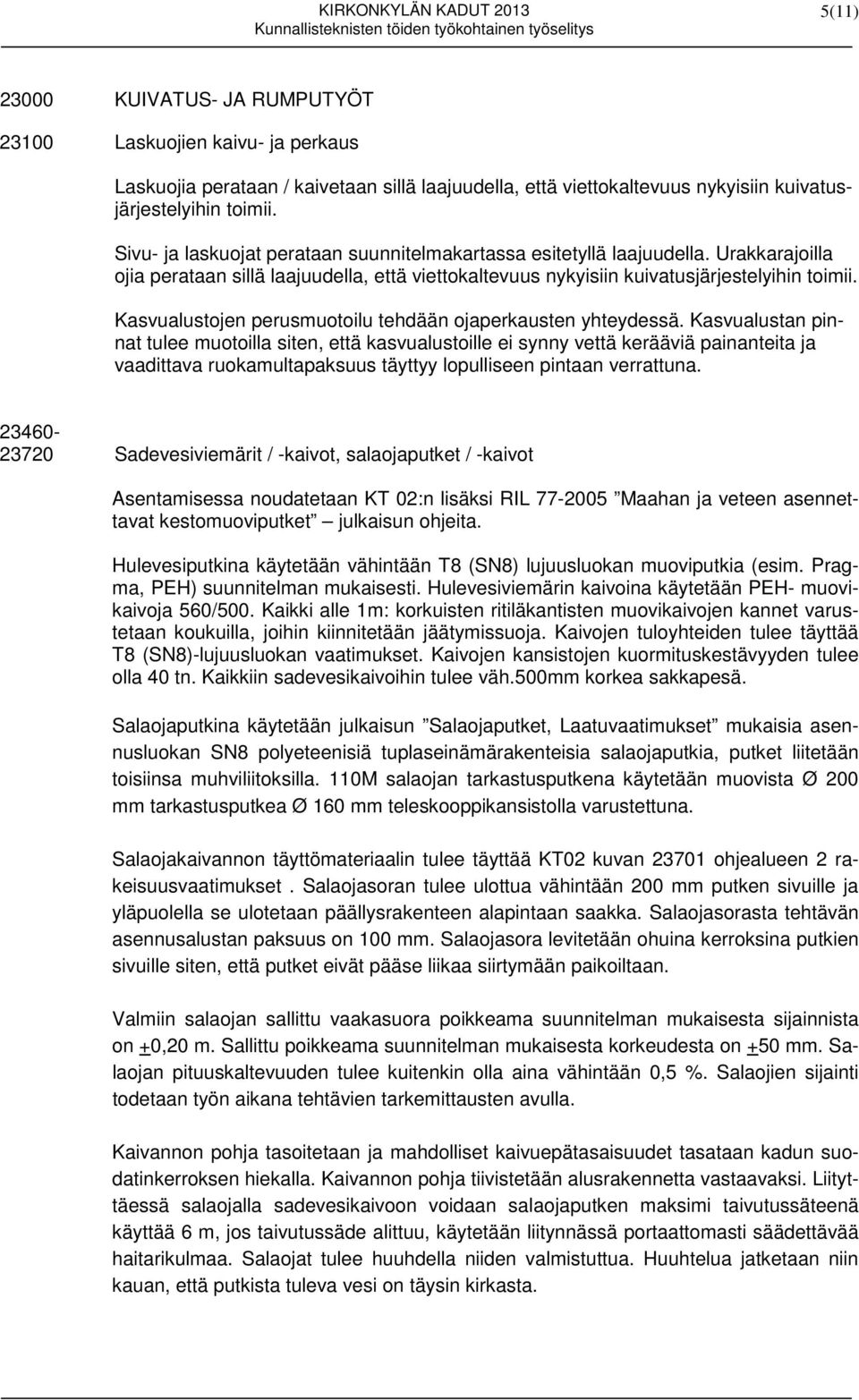

5 5(11) KUIVATUS- JA RUMPUTYÖT Laskuojien kaivu- ja perkaus Laskuojia perataan / kaivetaan sillä laajuudella, että viettokaltevuus nykyisiin kuivatusjärjestelyihin toimii. Sivu- ja laskuojat perataan suunnitelmakartassa esitetyllä laajuudella. Urakkarajoilla ojia perataan sillä laajuudella, että viettokaltevuus nykyisiin kuivatusjärjestelyihin toimii. Kasvualustojen perusmuotoilu tehdään ojaperkausten yhteydessä. Kasvualustan pinnat tulee muotoilla siten, että kasvualustoille ei synny vettä kerääviä painanteita ja vaadittava ruokamultapaksuus täyttyy lopulliseen pintaan verrattuna Sadevesiviemärit / -kaivot, salaojaputket / -kaivot Asentamisessa noudatetaan KT 02:n lisäksi RIL Maahan ja veteen asennettavat kestomuoviputket julkaisun ohjeita. Hulevesiputkina käytetään vähintään T8 (SN8) lujuusluokan muoviputkia (esim. Pragma, PEH) suunnitelman mukaisesti. Hulevesiviemärin kaivoina käytetään PEH- muovikaivoja 560/500. Kaikki alle 1m: korkuisten ritiläkantisten muovikaivojen kannet varustetaan koukuilla, joihin kiinnitetään jäätymissuoja. Kaivojen tuloyhteiden tulee täyttää T8 (SN8)-lujuusluokan vaatimukset. Kaivojen kansistojen kuormituskestävyyden tulee olla 40 tn. Kaikkiin sadevesikaivoihin tulee väh.500mm korkea sakkapesä. Salaojaputkina käytetään julkaisun Salaojaputket, Laatuvaatimukset mukaisia asennusluokan SN8 polyeteenisiä tuplaseinämärakenteisia salaojaputkia, putket liitetään toisiinsa muhviliitoksilla. 110M salaojan tarkastusputkena käytetään muovista Ø 200 mm tarkastusputkea Ø 160 mm teleskooppikansistolla varustettuna. Salaojakaivannon täyttömateriaalin tulee täyttää KT02 kuvan ohjealueen 2 rakeisuusvaatimukset. Salaojasoran tulee ulottua vähintään 200 mm putken sivuille ja yläpuolella se ulotetaan päällysrakenteen alapintaan saakka. Salaojasorasta tehtävän asennusalustan paksuus on 100 mm. Salaojasora levitetään ohuina kerroksina putkien sivuille siten, että putket eivät pääse liikaa siirtymään paikoiltaan. Valmiin salaojan sallittu vaakasuora poikkeama suunnitelman mukaisesta sijainnista on +0,20 m. Sallittu poikkeama suunnitelman mukaisesta korkeudesta on +50 mm. Salaojan pituuskaltevuuden tulee kuitenkin olla aina vähintään 0,5 %. Salaojien sijainti todetaan työn aikana tehtävien tarkemittausten avulla. Kaivannon pohja tasoitetaan ja mahdolliset kaivuepätasaisuudet tasataan kadun suodatinkerroksen hiekalla. Kaivannon pohja tiivistetään alusrakennetta vastaavaksi. Liityttäessä salaojalla sadevesikaivoon voidaan salaojaputken maksimi taivutussäteenä käyttää 6 m, jos taivutussäde alittuu, käytetään liitynnässä portaattomasti säädettävää haitarikulmaa. Salaojat tulee huuhdella niiden valmistuttua. Huuhtelua jatketaan niin kauan, että putkista tuleva vesi on täysin kirkasta.

6 6(11) Rummut Laskuoja- ja tonttiliittymärummut Laskuojarumpuina käytetään suunnitelmien mukaisesti kuorm. kestävyys SN8-luokkaa olevia muoviputkirumpuja. Laskuojarummut asennetaan routimattomaan täyttöön (routakiila), joka ulottuu rummun poikittaissuunnassa molemmin puolin vähintään 5m. Routakiila tehdään kadun suodatinkerrosmateriaalista (Hk). Tonttiliittymiin asennetaan suunnitelmien mukaisesti kuorm. kestävyys SN8-luokkaa olevia muoviputkirumpuja (200M) PÄÄLLYSRAKENNETYÖT Suodatinkerros Suodatinkerroksen rakennevahvuudet kaduittain on esitetty tyyppipoikkileikkauksissa. Suodatinkerroksen materiaalina käytetään hiekkaa, jonka rakeisuuskäyrä on KT 02 kuvan ohjealueella ja likimain alueen rajakäyrien suuntainen sekä E-moduuliarvo vähintään 50 MN/m 2. Kiviaines ei saa sisältää epäpuhtauksia eikä läpimitaltaan 50 mm suurempia kiviä. Suodatinkerros tiivistetään keskimäärin 92 % tiiveyteen. Pienin sallittu yksittäinen koetulos on 90 %. Valmiin suodatinkerroksen yläpinnan suurin sallittu korkeuspoikkeama ei saa ylittää +50 mm. Suurin sallittu poikkeama suunnitelman mukaisesta muodosta 3 m oikolaudalla mitattuna on enintään +30 mm.. Leveys ei saa olla suunnitelmien mukaista kapeampi, leveysylitys saa olla korkeintaan 100 mm.suodatinkerroksen poikkileikkauksen mitat todetaan työn aikana tehtävin tarkemittauksin 20 m:n välein. Tiiviysmittauksia tehdään 40 m:n välein (vähintään 2 mittausta/katu) siten, että poikkileikkauksesta tehdään kaksi mittausta. Jos mittavälillä on johtokaivantoja, suoritetaan joka toinen mittaus johtokaivannon päältä. Suodatinkerros tehdään yhtenä kerroksena. Suodatinkerros tiivistetään ennen jakavan tai kantavan kerroksen rakentamista. Suodatinkerroksen päällä saa liikkua ainoastaan sen levitykseen ja tiivistykseen käytettävällä kalustolla Jakava kerros Jakavan kerroksen rakennevahvuudet on esitetty tyyppipoikkileikkauksissa. Jakavan kerroksen materiaalina käytetään soraa tai mursketta # /100. Tarvittaessa jakava kerros voidaan korvata SrM tai KaM # 0 50/55. Kiviaineksen rakeisuuskäyrän tulee olla KT 02 kuvan ohjealueella ja likimain alueen rajakäyrien suuntainen sekä E- moduuliarvo vähintään 200 MN/m 2. Kiviaines ei saa sisältää epäpuhtauksia. Mikäli jakavassa kerroksessa käytetään mursketta SrM tai KaM # 0 50/55, tulee sen täyttää kantavan kerroksen laatuvaatimukset. Jakavan kerroksen tiiviysvaatimus on keskimäärin 95 %. Pienin sallittu yksittäinen koetulos on 92 %. Valmiin jakavan kerroksen yläpinnan suurin sallittu poikkeama suunnitelman mukaisesta korkeudesta on +20 mm. Leveys ei saa olla suunnitelmien mukaista kapeampi, leveysylitys saa olla korkeintaan 60 mm. Jakavan kerroksen poikkileikkauksen mitat ja muoto todetaan työn aikana tehtävin tarkemittauksin 20 m:n välein.

7 7(11) Jakavan kerroksen kantavuuksia ei tutkita, laadun toteaminen tapahtuu tiiviysmittausten avulla. Tiiviysmittauksia tehdään 40 m:n välein (vähintään 2 mittausta/katu) siten, että poikkileikkauksesta tehdään kaksi mittausta. Jos mittavälillä on johtokaivantoja, suoritetaan joka toinen mittaus johtokaivannon päältä. Jakava kerros tehdään yhtenä kerroksena ja järjestetään siten, että kiviaineksen lajittumista ei pääse tapahtumaan. Kaduilla jakavan kerroksen suoritteisiin sisältyy olevan katupohjan oikaisu tyyppipoikkileikkauksen osoittamaan muotoon, leveyteen ja kaltevuuteen Kantava kerros Kantavan kerroksen rakennevahvuudet on esitetty tyyppipoikkileikkauksissa. Kantava kerros tehdään soramurskeesta # tai Tarvittaessa kantava ja jakava kerros voidaan yhdistää KaM # Kiviaineksen tulee täyttää KT02 kuvan rakeisuusvaatimukset sekä E-moduuliarvo on oltava vähintään 280 MN/m 2. Kiviaines ei saa sisältää epäpuhtauksia. Kiviaineksen on täytettävä lujuusluokan 4 vaatimukset sekä muotoluokan 3 vaatimukset (julkaisu TIEL Murskaustyöt, työselitykset ja laatuvaatimukset ). Sitomattoman kantavan kerroksen tiiviysvaatimus on keskimäärin 97 %. Pienin yksittäinen koetulos saa olla 92 %. Valmiin kantavan kerroksen yläpinnan suurin sallittu poikkeama suunnitelman mukaisesta korkeudesta on + 20 mm. Suurin sallittu poikkeama suunnitelman mukaisesta muodosta 3 m oikolaudalla mitattuna on enintään 20 mm. Suunnitelman mukainen paksuus saa alittua enintään 20 mm. Leveys ei saa olla suunnitelmien mukaista kapeampi, leveysylitys saa olla korkeintaan 60 mm. Kantavan kerroksen poikkileikkauksen mitat ja muoto todetaan työn aikana tehtävin tarkemittauksin 20 m:n välein. Kantavan kerroksen tiiviysaste ja kantavuus todetaan poikkileikkauksittain 40 m:n välein (vähintään 2 mittausta/katu) siten, että poikkileikkauksesta tehdään kaksi mittausta. Jos mittavälillä on johtokaivantoja, suoritetaan joka toinen mittaus johtokaivannon päältä. Kantava kerros tehdään yhtenä kerroksena ja järjestetään siten, että kiviaineksen lajittumista ei pääse tapahtumaan Lujiteverkko Kaduilla, joilla toteutetaan päällysrakenteiden rakentaminen vain kantavasta kerroksesta ylöspäin, kantavan kerroksen suoritteisiin sisältyy olevan katupohjan oikaisu (ml.maakivien poisto) tyyppipoikkileikkauksen osoittamaan muotoon, leveyteen ja kaltevuuteen. Järvirovantien routavauriokorjauskohteissa kantavaa kerrosta vahvistetaan asentamalla lujiteverkko (leveys 6m, kun päällysteleveys 5m = 0,5m päällysten alueen ulkopuolelle). Verkkotyyppi teräsverkkoa käytettäessä on B500K/F30-6/5-100/150, missä tien poikkisuuntaan tulevat teräslangat ovat 6mm (k/k 100mm) ja pituussuuntaan tulevat teräslangat 5mm (k/k 150mm). Lujiteverkkomateriaaliksi hyväksytään myös nykyisin markkinoilla oleva polypropeeni geovahvisteverkko (ViaPipe esim.ko.tuote), joka on

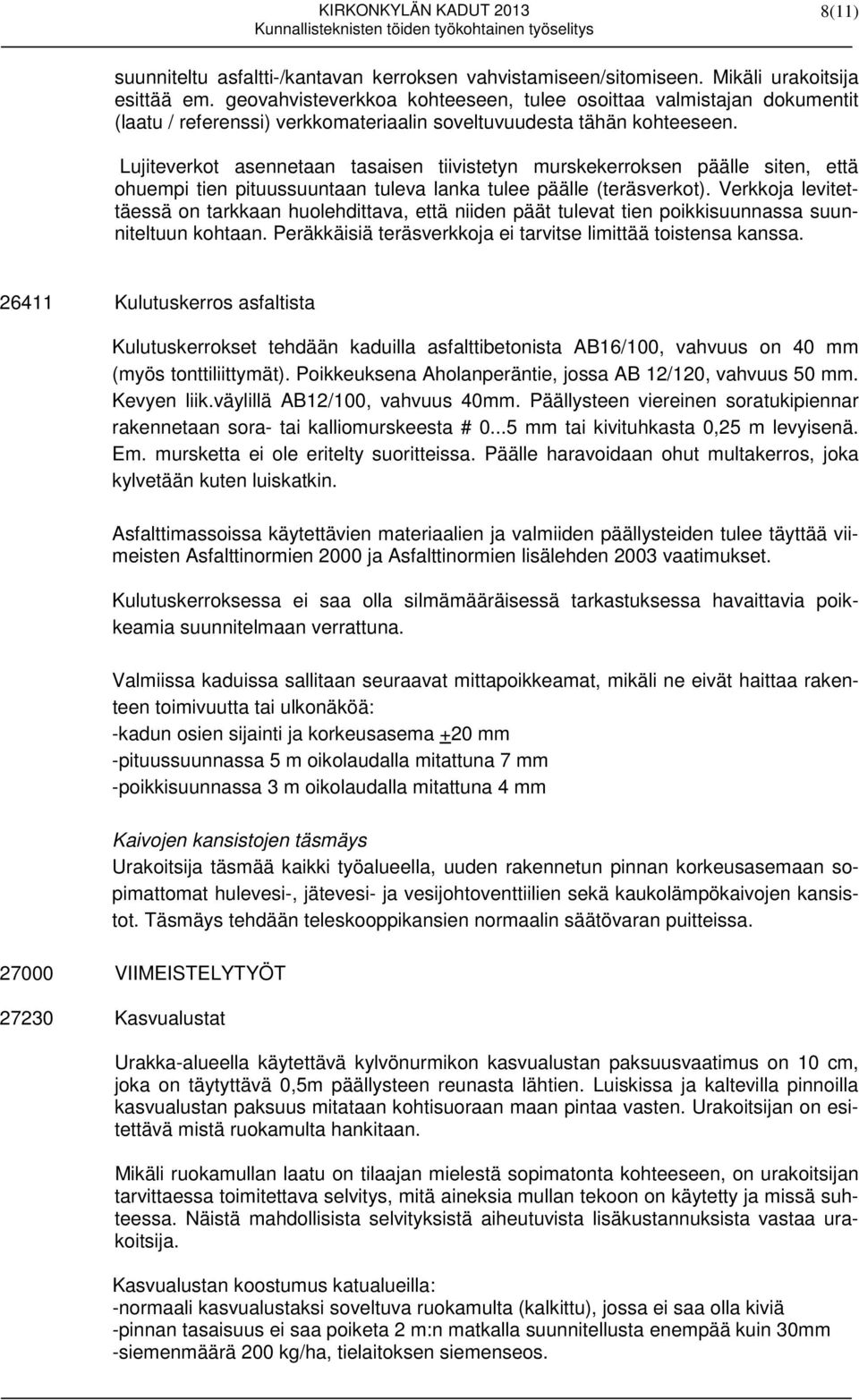

8 8(11) suunniteltu asfaltti-/kantavan kerroksen vahvistamiseen/sitomiseen. Mikäli urakoitsija esittää em. geovahvisteverkkoa kohteeseen, tulee osoittaa valmistajan dokumentit (laatu / referenssi) verkkomateriaalin soveltuvuudesta tähän kohteeseen. Lujiteverkot asennetaan tasaisen tiivistetyn murskekerroksen päälle siten, että ohuempi tien pituussuuntaan tuleva lanka tulee päälle (teräsverkot). Verkkoja levitettäessä on tarkkaan huolehdittava, että niiden päät tulevat tien poikkisuunnassa suunniteltuun kohtaan. Peräkkäisiä teräsverkkoja ei tarvitse limittää toistensa kanssa Kulutuskerros asfaltista Kulutuskerrokset tehdään kaduilla asfalttibetonista AB16/100, vahvuus on 40 mm (myös tonttiliittymät). Poikkeuksena Aholanperäntie, jossa AB 12/120, vahvuus 50 mm. Kevyen liik.väylillä AB12/100, vahvuus 40mm. Päällysteen viereinen soratukipiennar rakennetaan sora- tai kalliomurskeesta # mm tai kivituhkasta 0,25 m levyisenä. Em. mursketta ei ole eritelty suoritteissa. Päälle haravoidaan ohut multakerros, joka kylvetään kuten luiskatkin. Asfalttimassoissa käytettävien materiaalien ja valmiiden päällysteiden tulee täyttää viimeisten Asfalttinormien 2000 ja Asfalttinormien lisälehden 2003 vaatimukset. Kulutuskerroksessa ei saa olla silmämääräisessä tarkastuksessa havaittavia poikkeamia suunnitelmaan verrattuna. Valmiissa kaduissa sallitaan seuraavat mittapoikkeamat, mikäli ne eivät haittaa rakenteen toimivuutta tai ulkonäköä: -kadun osien sijainti ja korkeusasema +20 mm -pituussuunnassa 5 m oikolaudalla mitattuna 7 mm -poikkisuunnassa 3 m oikolaudalla mitattuna 4 mm Kaivojen kansistojen täsmäys Urakoitsija täsmää kaikki työalueella, uuden rakennetun pinnan korkeusasemaan sopimattomat hulevesi-, jätevesi- ja vesijohtoventtiilien sekä kaukolämpökaivojen kansistot. Täsmäys tehdään teleskooppikansien normaalin säätövaran puitteissa VIIMEISTELYTYÖT Kasvualustat Urakka-alueella käytettävä kylvönurmikon kasvualustan paksuusvaatimus on 10 cm, joka on täytyttävä 0,5m päällysteen reunasta lähtien. Luiskissa ja kaltevilla pinnoilla kasvualustan paksuus mitataan kohtisuoraan maan pintaa vasten. Urakoitsijan on esitettävä mistä ruokamulta hankitaan. Mikäli ruokamullan laatu on tilaajan mielestä sopimatonta kohteeseen, on urakoitsijan tarvittaessa toimitettava selvitys, mitä aineksia mullan tekoon on käytetty ja missä suhteessa. Näistä mahdollisista selvityksistä aiheutuvista lisäkustannuksista vastaa urakoitsija. Kasvualustan koostumus katualueilla: -normaali kasvualustaksi soveltuva ruokamulta (kalkittu), jossa ei saa olla kiviä -pinnan tasaisuus ei saa poiketa 2 m:n matkalla suunnitellusta enempää kuin 30mm -siemenmäärä 200 kg/ha, tielaitoksen siemenseos.

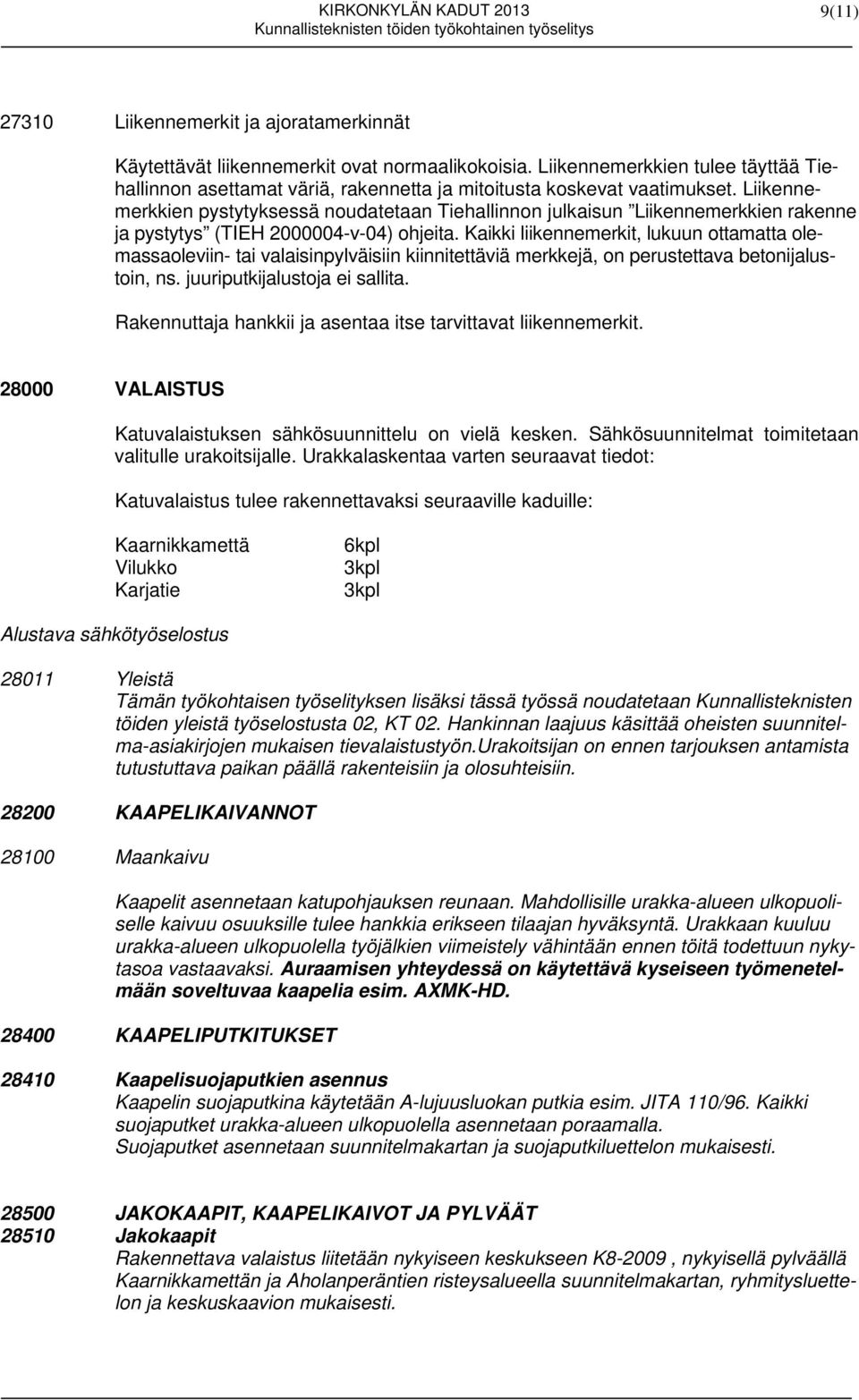

9 9(11) Liikennemerkit ja ajoratamerkinnät Käytettävät liikennemerkit ovat normaalikokoisia. Liikennemerkkien tulee täyttää Tiehallinnon asettamat väriä, rakennetta ja mitoitusta koskevat vaatimukset. Liikennemerkkien pystytyksessä noudatetaan Tiehallinnon julkaisun Liikennemerkkien rakenne ja pystytys (TIEH v-04) ohjeita. Kaikki liikennemerkit, lukuun ottamatta olemassaoleviin- tai valaisinpylväisiin kiinnitettäviä merkkejä, on perustettava betonijalustoin, ns. juuriputkijalustoja ei sallita. Rakennuttaja hankkii ja asentaa itse tarvittavat liikennemerkit VALAISTUS Katuvalaistuksen sähkösuunnittelu on vielä kesken. Sähkösuunnitelmat toimitetaan valitulle urakoitsijalle. Urakkalaskentaa varten seuraavat tiedot: Katuvalaistus tulee rakennettavaksi seuraaville kaduille: Kaarnikkamettä Vilukko Karjatie 6kpl 3kpl 3kpl Alustava sähkötyöselostus Yleistä Tämän työkohtaisen työselityksen lisäksi tässä työssä noudatetaan Kunnallisteknisten töiden yleistä työselostusta 02, KT 02. Hankinnan laajuus käsittää oheisten suunnitelma-asiakirjojen mukaisen tievalaistustyön.urakoitsijan on ennen tarjouksen antamista tutustuttava paikan päällä rakenteisiin ja olosuhteisiin KAAPELIKAIVANNOT Maankaivu Kaapelit asennetaan katupohjauksen reunaan. Mahdollisille urakka-alueen ulkopuoliselle kaivuu osuuksille tulee hankkia erikseen tilaajan hyväksyntä. Urakkaan kuuluu urakka-alueen ulkopuolella työjälkien viimeistely vähintään ennen töitä todettuun nykytasoa vastaavaksi. Auraamisen yhteydessä on käytettävä kyseiseen työmenetelmään soveltuvaa kaapelia esim. AXMK-HD KAAPELIPUTKITUKSET Kaapelisuojaputkien asennus Kaapelin suojaputkina käytetään A-lujuusluokan putkia esim. JITA 110/96. Kaikki suojaputket urakka-alueen ulkopuolella asennetaan poraamalla. Suojaputket asennetaan suunnitelmakartan ja suojaputkiluettelon mukaisesti JAKOKAAPIT, KAAPELIKAIVOT JA PYLVÄÄT Jakokaapit Rakennettava valaistus liitetään nykyiseen keskukseen K8-2009, nykyisellä pylväällä Kaarnikkamettän ja Aholanperäntien risteysalueella suunnitelmakartan, ryhmitysluettelon ja keskuskaavion mukaisesti.

10 10(11) Pylväät Jäykät metallipylväät Kohteeseen hankitaan ja asennetaan suorat kartiometallipylväät, esim Tehomet Oy A205S tai vastaavat. Pylväät varustetaan liitäntälaitteilla esim. Ensto SV Pylväsjalustat, kiinnityslaitteet ja ympärystäyttö Pylväiden teräsbetonijalustoina käytetään kullekin pylväälle soveltuvaa säätöruuveilla, muovisuojuksilla ja juurikumeilla varustettuja jalustoja. Jalustoina A205S pylväille käytetään säädettävällä ruuvikiinnityksellä varustettuja ao.pylväskoolle valmistettuja jalustoja esim. Sähkö-Jokinen Oy SJ-1 sääd.pylväiden jalustojen kaivanto täytetään routimattomalla 35 mm murskeella ja tiivistetään enintään 0,5 m kerroksina tärylevyllä. Jalustat asennetaan siten, että ne ovat pystysuorassa tien pituus- ja poikkisuuntaan nähden ja jalustan yläpinta on vaakasuorassa molempiin suuntiin. Ympärystäytteen tiivistys suoritetaan käyttäen tärylevyä, jonka paino on vähintään 50kg Valaisimet ja lamput Urakkaan sisältyy valaisinten hankinta varusteineen asennettuna täysin valmiiseen toimintakuntoon. Valaisimet esim. Philips SGS253 SON-T70W IC TP GB, valonlähde SON-TPP 70W (E27) KAAPELIN VETO JA ASENNUS Maakaapelien asennus Maakaapelit suojataan maassa kevyellä muovikourulla ja 20 cm syvyyteen kaapelin yläpuolelle asennetaan kaapelivaroitusnauha. Ryhmäjohdot hankitaan ja asennetaan ryhmitystaulukon ja suunnitelmakartan mukaisesti. Ryhmitysluetteloissa on esitetty myös aikaisemmin rakennettuja valaistusasennuksia merkinnällä nyk. tai N. Kaapelisuojaputkina käytetään teiden alituksissa luokan A suojaputkia, esim. JITA 110/96. Urakoitsijan tulee siistiä kaapelointi- ja pylväiden asennustyön jäljet työn päätyttyä Maadoituksien asennus Käyttömaadoitus asennetaan pylväältä x nykyiselle pylväälle Nx. Maadoitusjohdin asennetaan maakaapelikaivantoon siellä missä se on mahdollista. Muussa tapauksessa kaivetaan maadoitusjohtimelle oma kaivanto. Ryhmän rajalla maadoitusjohdin asennetaan toisen ryhmän lähimpään pylvääseen. Käyttömaadoitusten mitoitus tehdään standardin SFS mukaisesti. Asennustyön tekijä mittaa maadoitukset ja laatii mittauksista pöytäkirjan, joka liitetään loppu- ja käyttöpiirustusasiakirjoihin LOPPUPIIRUSTUKSET Luovutuspiirustuksina toimitetaan kaikki kohteesta laaditut käyttöä ja huoltoa palvelevat sähköpiirustukset sekä jäljempänä erikseen mainitut asiakirjat. Kaikki piirustukset tarkistetaan ja korjataan lopullisia asennuksia vastaaviksi. Kaikki luovutettavat piirustukset ja piirustusluettelo merkitään tekstillä LOPPUPIIRUSTUS sekä varustetaan päiväyksellä ja vastaavan työnjohtajan allekirjoituksella. Työmaalla tehdyt muutokset siirretään luovutuspiirustuksiin tarkepiirustuksista. Tarkepiirustussarjaa säilyttää työmaan sähkötöiden työnjohtaja. Tarkepiirustuksiin merkitään kaikki sähköasennuksissa tehdyt poikkeamat välittömästi ko. asennuksen valmistuttua. Tarkepiirustukset toimitetaan luovutuspiirustusten tekijälle hyvissä ajoin ennen vaadittua piirustusten luovutus ajankohtaa. Kaikki piirustukset otsikoidaan ja luetteloidaan yhdenmukaisesti riippumatta siitä, kenen laatimia piirustukset ovat. Luovutuspiirustuksia toimitetaan seuraavasti:

11 11(11) Piirustukset DWG-tiedostoina ja PDF-tiedostoina CD-levykkeellä, luettelot ja tekstit DOCtiedostoina ja PDF-tiedostoina em. CD-levykkeellä ( 1 sarja rakennuttajalle) Jakokeskuksiin sisälle hankitaan luja muovitasku (C4), johon sijoitetaan kaikki ko. keskusta koskevat piirustukset sekä suunnitelmakartta, jossa on numeroilla osoitettu keskuksen lähtöihin liitetyt johdot. Piirustukset taitetaan A4 kokoon ja toimitetaan ilman seläkkeitä. Paperikopiosarjoja muovikantisissa rengaskansioissa (LOPPUPIIRUSTUSKANSIO) A4 kokoon taitettuina seläkkeillä varustettuna (2 sarjaa rakennuttajalle) Loppupiirustuskansion sisältö Loppupiirustuskansion tulee sisältää seuraavat piirustukset, luettelot ja pöytäkirjat: Keskusten pääkaaviot ja ohjauspiirikaaviot Ryhmitystaulukot ja ryhmien kuormitustaulukot jännitteen alenema ja oikosulkutietoineen. Hankkeeseen kuuluneiden maadoitusten mittauspöytäkirja Erikoispiirustukset pylväistä ja jalustoista, jos on poikettu tyyppipiirustusten mukaisista ratkaisuista. Muovikuultopiirustuksia ja paperikopioita eri viranomaisille ja laitoksille toimitetaan niiden esittämien erillisvaatimusten mukaisesti. Sähköurakoitsija tekee kaikki sähkötöihin liittyvät luovutuspiirustukset. Piirustusten laatimista varten tarvittavat kopiot eri suunnittelijoiden piirustuksista toimittaa rakennuttaja urakoitsijalle veloituksetta. Kaikki urakoitsijan laatimat työ- loppu- ja käyttöpiirustukset piirtämis-kopioimis- ja toimituskuluineen sisältyvät urakkaan. Rakennuttaja pidättää urakan viimeisen maksuerän kunnes em. loppupiirustukset on toimitettu ja hyväksytty. Kittilässä Jari Kinnunen Tiemestari Kittilän kunta, tekninen osasto
