Sähkökattila 6 ja 9 kw

Transkriptio

1 Sähkökattila 6 ja 9 kw EDUT Toimitetaan koottuna Ulkolämpötilan kompenvoiva menovedenlämpötila Kaksi tehotilaa Pienikokoinen TIEDOT TUOTENUMERO VASTUSTEHO KAPASITEETTI 50W/M 2 :SSA SULAKE VIRRANKULUTUS kw (3 + 3 kw) 120 m 2 10A 9,12 A kW (4,5 + 4,5 kw ) 180 m 2 16A 13,67 A NIMELLISJÄNNITE VIKAVIRTAKYTKIN KAPASITEETTI MAKS KÄYNTIPAINE 400 V 3-vaiheinen 40/0,03 A 50W/M 2 :SSA 2,5 bar 120 m 2 KATTILAN NESTE PAINO (TYHJÄ) KIERTOVESIPUMPPU PAISUNTASÄILIÖ TURVAVENTTIILI 6 L 34 kg Grundfos UPS 15/60 3 L 3 bar LIITIN MAKS. VESILÄMPÖTILA MAKS YMPÄRISTÖLÄMPÖTILA KATTILAN ERISTE 3/4 uk C +40 C 19 mm Armaflex KÄYTTÖALUE Thermotechin Sähkökattila 6 ja 9 kw ovat tarkoitettu sisäkäyttöön ja toimitetaan koottuina - heti valmiita asennettaviksi. TUOTEOMINAISUUDET Sähkökattiloilla on kaksi tehotilaa. Vastusten päälle- ja poiskytkentä ohjautuu sisäänrakennetun termostaatin signaalista. Suurimman asennusturvallisuuden saamiseksi kattilat on varustettu vikavirtakytkimellä sekä eristetty 19 mm Armaflexillä. Kattilalla on seuraava varustus: Kiertovesipumppu Paisuntasäiliö Turvaventtiili Vikavirtakytkin Kaksivastuksinen termostaatti Turvatermostaatti Paine- ja lämpömittari Säätöyksikkö joka ottaa huomioon ulko- ja kattilalämpötilan MITOITUS Suositeltavat putkikokojen piiripituudet (tehontarve 50 W/m²); Putkikoko Piiripituus (m) Kapasiteetti (m 2 ) 17 x 2 mm 20 x 2 mm Maks. 85 m ΔT = 5ºC :ssa Maks. 110 m ΔT = 5ºC :ssa maks. 120 m 2 (6 kw) maks. 180 m 2 (9 kw) (50 W/m 2 :ssa) maks. 120 m 2 (6 kw) maks. 180 m 2 (9 kw) (50 W/m 2 :ssa) Thermotech Scandinavia Finland Mestarintie Tammisaari Puh info@thermotech.fi, Certifierad ISO 9001 ISO Thermotech Scandinavia AB:n toimintojärjestelmä laadulle ja ympäristölle joka kattaa ISO 9001 ja standardit.

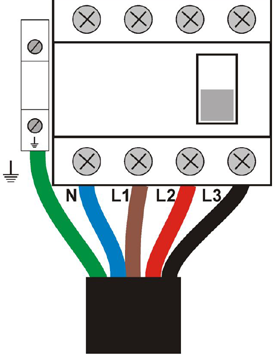

2 Kuva 2. Sähkökattilaan kuuluvat osat RAKENNE Thermotechin Sähkökattila on eristetty 19 mm Armafl exmatolla. Kattilalla on tarvittava varustus sisäänrakennettuna ja on heti valmiina käyttöön. SÄHKÖKATTILAN OSAT (KATSO KUVA 1): 1. Menoliitin 2. Paluuliitin 3. Kuori 4. Vesisäiliö 5. Eriste 6. Sähkövastus 7. Ohjauspaneeli 8. Sähköliitäntä 9. Kontaktori - releet 10. Paisuntasäiliö 11. Kiertovesipumppu 12. Turvaventtiili, 2,5 bar 13. Automaattinen ilmaus 14. Täyttö- ja tyhjennysventtiili 15. Manuaalinen ilmaus (täytössä) 16. Järjestelmän ilma-anturi 17. Venttiiliputkisto 18. Vikavirtakytkin KATTILAN ASENNUS Sähkökattilan takapuolella on metallikisko helppoa asennusta varten. Oheinen konsoli kiinnitetään seinään sopivalla ruuvilla. Vähimmäisetäisyydet kattilan ympärillä näkyy alla olevasta kuvasta 2. Kuva 3. Sähkökattilaan tuleva syöttö ja sähkökytkentä. ASENNUSOHJE SÄHKÖASENTAJALLE Syöttöjohto asennetaan pohjassa olevan vedenpoistajan kautta (katso kuva 3). Valtuutettu sähköasentaja suorittaa liitäntäkaapelin mitoituksen sekä sähköasennuksen. HUONETERMOSTAATIN KESKEINEN ASENNUS Sähkökattila voidaan varustaa huonetermostaatilla joka sijoitetaan siihen huoneeseen josta halutaan ohjata koko rakennuksen lämpötilaa. Termostaatti ohjaa kattilan käyntiä katkaisemalla virran kiertovesipumpusta kun toivottu lämpötila on saavutettu. Termostaatit tuotenumeroilla tai sopivat tähän ohjaukseen. Termostaatti asennetaan hyppylangan sijasta rimojen 5 ja 4 väliin, katso kuva 4. KYTKENTÄKAAVIO Kuva 4 Sähkökattila N 2 Kuva 2. Tilaa kattilan ympärillä

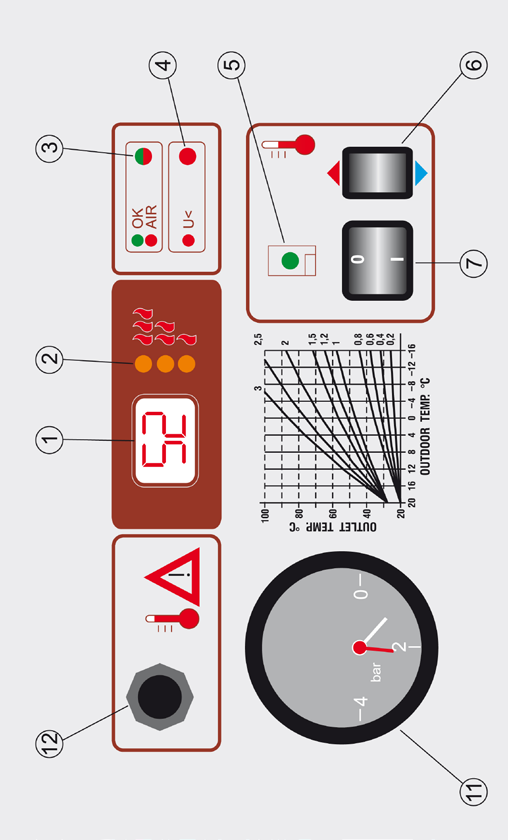

3 Lämpökäyrän asetus Kuva 5. Sähkökattilan ohjauspaneli OHJAUSPANELI Sähkökattilan ohjauspanelissa on seuraavat: 1. LED-näyttö Ulkolämpötilan anturia ei ole kytketty tai siinä on oikosulku jos "o2" tai "c2" näkyvät näytössä 2. Tehotilojen indikaattori 3. Järjestelmän ilmaindikaattori Ilmaindikaattori osoittaa jos kattilassa on ilmaa ja sen sähkövastus on sulkeutunut suojataakseen ylikuumenemiselta. Indikaattorin valo sammuu ja sähkövastus saa taas virtaa kun järjestelmä on ilmattu kunnolla. 4. Matalan jännitteen indikaattori Matalan jännitteen indikaattori palaa punaisena kun jännite kattilaan alittaa 180 V. Lämmitin sammuu suojatakseen elektronisia komponentteja. Lamppu sammuu ja lämmitin käynnistyy kun jännite nousee yli 180 V. 5. Sähkökattilan käynti-indikaattori 6. Asetusnappi, ylös/alas 7. Pääkytkin, päällä/pois päältä 8. Painemittari 9. Ylikuumenemissuoja Ylikuumenemissuoja varmistaa että kiehumista ei tapahdu sulkemalla lämmitimen sulakkeen. Sulake palautetaan manuaalisesti. Kuva 6. Lämpökäyrät. Käyrät 0,2 ja 0,8 välillä soveltuvat lattialämmitykselle. Lattialämmitys tehdasasetuksena on 0,6. Vakioasetuksen "Patteri" tai "Lattialämmitys" valinta tehdään DIP katkaisimella (katso kuva 7). DIP katkaisin sijaitsee ohjauspanelin takana, piirikortissa. Voit muuttaa DIP-katkaisijan asetuksia seuraavasti: 1. Tarkista että sähkökattila on virraton. 2. Vedä irti ohjauspaneli ja poista suojakupu. 3. Muuta asetusta, kiinnitä suojakupu ja ohjauspaneli. ON OFF 1 2 Lattialämmitys Kuva 7. DIP-katkaisin ON ON OFF 1 2 Patteri OFF Pin 1 Lattialämmitysjärjestelmä Patterijärjestelmä Ulkolämpötila-anturin asennus Kytkentä suoritetaan sähkökattilan rimoihin jossa merkintä "OUTDOOR TEMP". Sähkökattila toimitetaan silloituksella joka antaa ulkolämpötilan joka vastaa n. -8 C:tta. Silloitus on poistettava ennen anturin kytkentää. Polariteetilla ei ole väliä. Anturi asennetaan rakennuksen pohjois- tai luoteen puolelle. Anturia ei saa asentaa ikkunan, oven tai muun vastaavan viereen jossa lämpötila voi poiketa todellisesta. Pin 2 Ulkolämpötilan kompensoiva menoveden lämpötila Menoveden lämpötilan manuaalinen asetus

4 Järjestelmävalikko LED-näyttö Sähkökattilan asetuksia voi muuttaa napin (6) kautta ohjaupanelissa. Eri asetusvalikot avautuvat pitämällä nappia alaspainettuna sekuntien ajan joko ylös- tai alaspäin. Arvoa voi muuttaa kun se vilkkuu näytössä. Arvo tallentuu kun pidät nappia painettua yli 5 sekunnin ajan joko ylös tai alaspäin, tai vaihtoehtoisesti odotat 5 sekuntia. Asetettu arvo aktivoituu. Ainoastaan punainen piste: Pääkatkaisin (7) on suljetussa tilassa Lämpötila ja punainen piste: Kattilan nykyinen lämpötila, normaali tila Vilkkuva arvo: Asetusparametri jota voi muuttaa Nappi Ylöspäin Normaali tila Nappi Alaspäin Normaali tila Kattilan nykyinen lämpötila ( C) Kattilan nykyinen lämpötila ( C) < 5 sek < 5 sek Laskettu lämpötila asetetun lämpökäyrän mukaan ( C) Ulkolämpötila ( C) Lämpökäyrän asetus 0,2-0,9 (Lattialämmitys) Lämpökäyrän säätö ( C) -9 C C Tehdasasetus: 0,6 (Lattialämmitys) Tehdasasetus: 0 C > 25 sek > 10 sek Kattilan lämpötilan manuaalinen asetus ( C) Lämpötila vilkkuu näytössä manuaalisen asetuksen jälkeen. Tehdasasetukset on palautettava jos halutaan palata lämpökäyräohjaukseen. Tehdasasetus Kaikki asetukset palautetaan tehdasasetuksiin. Ohjelmaversio näkyy näytössä.

5 Vianmääritys! Ainoastaan valtuutettu sähköasentaja saa tehdä muutoksia sähkökattilaan. Sähkökattilasta on suljettava kaikki sähkö ennen vianmääritystä. Ongelma Mahdollinen syy Toimenpide Mikään valo ei pala ohjauspanelissa eikä näyttökään valaistu kännistyksessä Kaikki valot palavat ohjauspanelissa mutta sähkökattila ei säteile lämpöä Kattilan lämpötila on oikea mutta se ei lähetä lämpöä lattialämmitysjärjestelmään Kattila ei saa virtaa yhteen tai usempaan vaiheeseen Vikavirtakytkin on poiskytketty Yksi tai kummatkin lasisulakkeet ovat lauenneet Väärin asetettu huonetermostaatti Ylikuumenemissuoja on lauennut Ilmaa järjestelmässä Viallinen käyntitermostaatti Viallinen lämpöpatteri Väärin asetettu huonetermostaatti Lämmönsiirrinneste ei pääse kiertämään Kiertovesipumppu ei käy Ilmaa järjestelmässä Tarkista että sähkökytkentä on tehty oikein Tarkista lasisulakkeet ohjaupanelin takana (F1: 0,05A, F2: 3,15A) Tarkista mahdollisen huonetermostaatin asetukset Palauta ylikuumenemissuoja irroittamalla suojakuvun ja painamalla nappia. Ilmaa järjestelmä Tarkista mahdollisen huonetermostaatin asetukset Tarkista että lämmitysjärjestelmän venttiilit eivät ole suljettuna Ilmaa järjestelmä Kattilasta tulee outo murina ääni kännin aikana Ilmaa järjestelmässä Ilmaa järjestelmä Vikavirtakytkin on lauennut Viallinen lämpöpatteri Ylikuumenemissuoja on lauennut Tarkista ettei kattila vuoda Vikavirtakytkintä ei voi palauttaa Ylikuumenemissuoja on lauennut Palauta ylikuumenemissuoja irroittamalla suojakuvun ja painamalla nappia, palauta sitten vikavirtakytkin Järjestelmän paine vaihtelee Viallinen paisunta-astia Paine paisunta-astiassa on liian korkea tai liian matala Kattilan lämpötila on korkeampi kun asetettu arvo ja ylikuumenemissuoja on aktivoitu Vialliset releet/piirit Viallinen käyntitermostaatti Viallinen ulkolämpötilan anturi
