1 ASENNUSOHJE BeQuem 2 poltin ketjuvetoiseksi

2 OSAT JA TYÖKALUT YLEISTÄ Lue asennusohje huolellisesti läpi ennen työn aloittamista ja seuraa sitä tarkasti vaihe vaiheelta työn etenemisen aikana Varmista, että olet saanut kaikki muutokseen tarvittavat uudet osat Ohje käy suoraan BeQuem-polttimiin ja soveltaen Biomatic:in kattilapolttimiin Muutettaessa poltin ketjuvetoiseksi annosteluruuvin ja sulkusyöttimen pyörimissuunnat muuttuvat, joten ne on ehdottomasti vaihdettava uusiin. Pidä purkuosat erillään muutossarjan osista, etteivät ne sekoitu keskenään. TARVITTAVAT UUDET OSAT Annosteluruuvi Annosteluruuvin akseli Napaketjupyörä Z=24 annosteluruuvin akselille Sulkusyötin Sovitelevyt sulkusyöttimen ja annosteluruuvin akselille Moottorilevy Ketju 75,5 lenkkiä + jatko Napaketjupyörä Z=18 TARVITTAVAT TYÖKALUT Kiintoavain, koko 8 mm Kiintoavain, koko 1 mm Kiintoavain, koko 13 mm Räikkäavain Sivuleikkurit Vasara Ruuvimeisseli (-) (3 mm) Ruuvimeisseli (+) Kuusikulma-avain, koko 3 mm Nippusiteitä Siirtoleukapihdit Ulosvetäjä 2

joten ne on ehdottomasti vaihdettava uusiin. Pidä purkuosat erillään muutossarjan osista, etteivät ne sekoitu keskenään.

3 Sammuta poltin n. tuntia ennen asennuksen aloittamista ja katkaise virran syöttö sulaketaululta. Poista polttimen suojakoppa Irrota ohjauspaneelin kiinnityspultit. Irrota sytytysvastuksen virtajohto (ruskea) liittimestä. Katkaise johtojen ympärillä olevat nippusiteet sivuleikkureilla. Irrota sähköjohdot liittimistään syöttömoottorista, puhaltimista, tasovahdeilta sekä optiselta vahdilta. 3

Irrota sytytysvastuksen virtajohto (ruskea) liittimestä.

4 3. 4. Löysää poltinruuvin ketjupyörän kiristys. Löysää lukitus ja poista annostelupyörä. Tarvittaessa käytä apuna ulosvetäjää Irrota pudotussuppilo (kiinni neljällä ruuvilla). Poista annostelulaatikko avaamalla neljä kiinnitysruuvia Irrota ketjulukitus ruuvimeisseliä apuna käyttäen ja poista ketju. Löysää moottorin ketjupyörän lukitus ja irrota ratas ja kiila. 4

Poista annostelulaatikko avaamalla neljä kiinnitysruuvia. 7. 8.

5 9. 1. Toista sama työvaihe sulkusyöttimen ketjupyörälle. Irrota moottori ja kondensaattori. VARO PUDOTTAMASTA MOOTTORIA! Poista moottorilevyn neljä kiinnitysruuvia ja irrota moottorilevy Vedä vanha sulkusyötin pois. Puhdista pesäosa ja työnnä uusi sulkusyötin paikalleen. Lamellipinnat eivät saa jäädä valuosan ulkopuolelle. Irrota poltinruuvin levyketjupyörän kiinnitys ja sovitelevyt. Hammasrattaan irrotat kätevästi siirtoleukapihdeillä tai ulosvetäjällä. Laita yksi sovitelevy ja,5 mm aluslevy akselille ja vaihda mukana tullut napaketjupyörä paikolleen. Kiristä lukitusruuvi. 5

Puhdista pesäosa ja työnnä uusi sulkusyötin paikalleen. Lamellipinnat eivät saa jäädä valuosan ulkopuolelle.

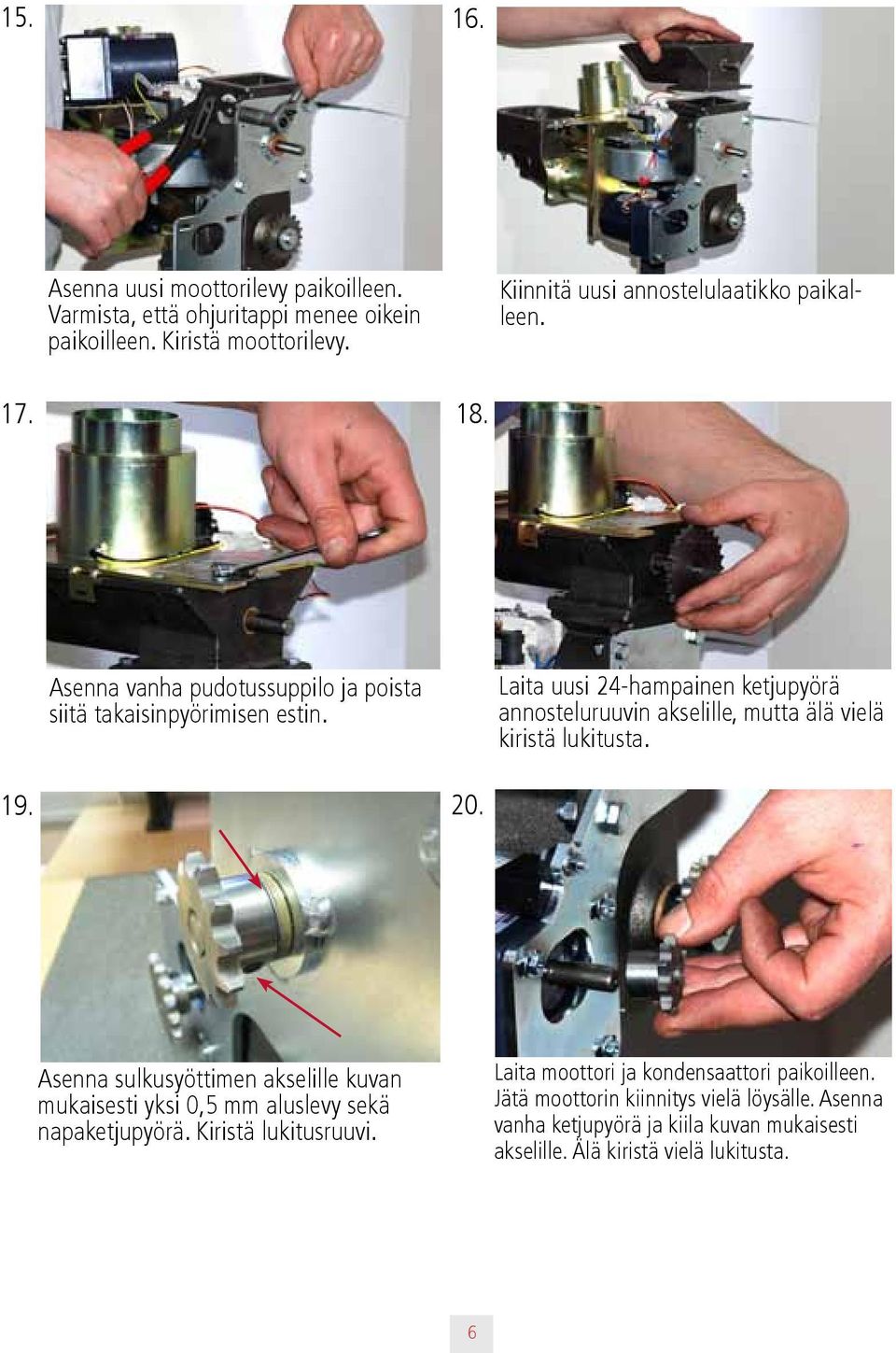

6 Asenna uusi moottorilevy paikoilleen. Varmista, että ohjuritappi menee oikein paikoilleen. Kiristä moottorilevy. Kiinnitä uusi annostelulaatikko paikalleen Asenna vanha pudotussuppilo ja poista siitä takaisinpyörimisen estin. Laita uusi 24-hampainen ketjupyörä annosteluruuvin akselille, mutta älä vielä kiristä lukitusta Asenna sulkusyöttimen akselille kuvan mukaisesti yksi,5 mm aluslevy sekä napaketjupyörä. Kiristä lukitusruuvi. Laita moottori ja kondensaattori paikoilleen. Jätä moottorin kiinnitys vielä löysälle. Asenna vanha ketjupyörä ja kiila kuvan mukaisesti akselille. Älä kiristä vielä lukitusta. 6

Laita uusi 24-hampainen ketjupyörä annosteluruuvin akselille, mutta älä vielä kiristä lukitusta. 19. 2. Asenna sulkusyöttimen akselille kuvan mukaisesti yksi,5 mm aluslevy sekä napaketjupyörä.

7 Asenna uusi ketju paikalleen. Huomaa, että ketjulukon selkä tulee pyörimissuuntaan. Kiristä ketjupyörät siten, että ketjulinja on pystysuorassa. 23. Kiristä ketju vetämällä moottoria sivulle päin. Pyöritä tarvittaessa avaimella poltinruuvia, että saat kaikki löysät pois ketjulta. Ketju on oikealla kireydellä kun taipuma on n. 1 mm moottorin ja annosteluruuvin keskikohdalla. 7

Kiristä ketju vetämällä moottoria sivulle päin.

8 Kiinnitä sähköjohdot nippusiteillä niin, että ne eivät voi jäädä liikkuvien osien väliin. Kiinnitä ohjauspaneeli takaisin polttimeen ja kytke sähköjohdot takaisin paikoilleen. Asenna poltin takaisin kattilaan. Kytke virta päälle ja muuta polttimen syöttöarvot max ja keskiruuville syöttöarvot max ja keskiruuville 55 % (tehdasasetus) Tarvittaessa teetä palamisarvomittaukset ammattilaisella. Asennus on nyt valmis. 8

9 KÄYTTÖVALIKKO LÄMPÖTILA KATTILA 55 (8) C ON (-OFF) HUOLTOVALIKKO POLTINSÄÄDÖT SÄHKÖVASTUS () Vastukset otetaan käyttöön asettelemalla sulkuihin (3). Huoltovalikko saadaan näkyviin painamalla molempia nuolia yhtä aikaa noin 3 sekunnin ajan. TEHONSÄÄTÖVALIKKO POLTINTYYPPI 3kW TEHO MAX RUUVI 52% AIKA MAN. 15min LÄMMINKÄYN- NISTYKSET KOKONAIS XX tuntia ULKOINEN RUUVI KÄSIK. Valikko näkyvissä ainoastaan kun OFF vallittu ON (OFF) valikossa. TASOVAHTI XX (5%) TEHO MAX PUHALLIN 45% KYLMÄKÄYN- NISTYKSET MAX XX tuntia ARVIOITU AIKA X päivää SÄHKÖ PELLETTI+SÄHKÖ PELLETTI LEIKINVALVONTA XX (5%) TEHO KESKI RUUVI 52% JAKSO Ei käytössä KÄYTTÖVALIKKO Biomatic+ 3 / versio 713 KESKI XX tuntia VASTUS 1 XX tuntia VASTUS 2 XX tuntia PELLETTIVARASTO, tonnia SYÖTTÖKERROIN XX kg/tunti KESKIKULUTUS, kg/päivä KOKONAIS KULUTUS, tonnia AIKA (XX tuntia) HÄLYTYS TUHKAN POISTO X ( X) HÄLYTYS PUHD. (X tuntia) Lämmitystapa SÄHKÖ voidaan valita, kun huoltovalikon sähkövastus on valittu numeroksi (3). MAX LÄMPÖTILA SAVUKAASU xx C PELLETTIVARASTO HUOLTO Puhallin on oltava toiminnassa jotta sytytysvastuksen toiminta voidaan todeta. PUHALLIN POLTINRUUVI SYTYTYS HÄLYTYS TESTAUS TEHONSÄÄTÖ SUOMI OSOITE TEHDAS ASETUK- SET v713 Tehonsäätövalikko saadaan näkyviin asettamalla numeroksi 5 ja eteenpäin päästään oikealla nuolella numeron vilkkumisen jälkeen. TEHO KESKI PUHALLIN 45% TEHO MIN RUUVI % TEHO MIN PUHALLIN % PUHDISTUS PUHALLUS 2/tunti HIILLOKSEN YLLÄPITO 6 min Tehovalikosta poistutaan oikeaa nuolta painamalla. Jos painikkeisiin ei kosketa kahdeksaan minuuttiin, palautuu ohjelmisto Lämpötila kattila valikkoon. HÄLYTYS VARASTO MIN, tonnia SAVUKAASU XXX C MAX 24 C SÄHKÖVASTUKSET LÄMPÖTILAERO EI AIKA 3s 9

15min LÄMMINKÄYN- NISTYKSET KOKONAIS XX tuntia ULKOINEN RUUVI KÄSIK. Valikko näkyvissä ainoastaan kun OFF vallittu ON (OFF) valikossa.

10 KÄYTTÖVALIKKO LÄMPÖTILA KATTILA 55 (8) C ON (-OFF) HUOLTOVALIKKO POLTINSÄÄDÖT SÄHKÖVASTUS () Vastukset otetaan käyttöön asettelemalla sulkuihin (3). Huoltovalikko saadaan näkyviin painamalla molempia nuolia yhtä aikaa noin 3 sekunnin ajan. TEHONSÄÄTÖVALIKKO POLTINTYYPPI 2kW TEHO MAX RUUVI 55% AIKA MAN. 15min LÄMMINKÄYN- NISTYKSET KOKONAIS XX tuntia ULKOINEN RUUVI KÄSIK. Valikko näkyvissä ainoastaan kun OFF vallittu ON (OFF) valikossa. TASOVAHTI XX (5%) TEHO MAX PUHALLIN 36% KYLMÄKÄYN- NISTYKSET MAX XX tuntia ARVIOITU AIKA X päivää SÄHKÖ PELLETTI+SÄHKÖ PELLETTI LEIKINVALVONTA XX (5%) TEHO KESKI RUUVI 55% JAKSO Ei käytössä KÄYTTÖVALIKKO Biomatic+ 2 / BeQuem 2 versio 713 KESKI XX tuntia VASTUS XX tuntia PELLETTIVARASTO XX tonnia SYÖTTÖKERROIN XX kg/tunti KESKIKULUTUS XX kg/päivä KOKONAIS KULUTUS, tonnia AIKA (XX tuntia) HÄLYTYS VARASTO MIN, tonnia HÄLYTYS TUHKAN POISTO X ( X) HÄLYTYS PUHD. (X tuntia) SAVUKAASU XXX C MAX 24 C Lämmitystapa SÄHKÖ voidaan valita, kun huoltovalikon sähkövastus on valittu numeroksi (3). Huom. Biomatic+ toiminto! MAX LÄMPÖTILA SAVUKAASU xx C PELLETTIVARASTO HUOLTO Puhallin on oltava toiminnassa jotta sytytysvastuksen toiminta voidaan todeta. PUHALLIN POLTINRUUVI SYTYTYS HÄLYTYS SÄHKÖVASTUKSET TESTAUS TEHONSÄÄTÖ SUOMI OSOITE TEHDAS ASETUK- SET v713 LÄMPÖTILAERO EI Tehonsäätövalikko saadaan näkyviin asettamalla numeroksi 5 ja eteenpäin päästään oikealla nuolella numeron vilkkumisen jälkeen. TEHO KESKI PUHALLIN 36% TEHO MIN RUUVI % TEHO MIN PUHALLIN % PUHDISTUS PUHALLUS 2/tunti HIILLOKSEN YLLÄPITO 6 min AIKA 3s Tehovalikosta poistutaan oikeaa nuolta painamalla. Jos painikkeisiin ei kosketa kahdeksaan minuuttiin, palautuu ohjelmisto LÄMPÖTILA KATTILA valikkoon. 1

11 11

12 ARITERM OY PL 59 (Uuraistentie 1) 4311, Saarijärvi Puhelin (14) 426 3, telefax (14) Oikeudet muutoksiin pidätetään. 12
