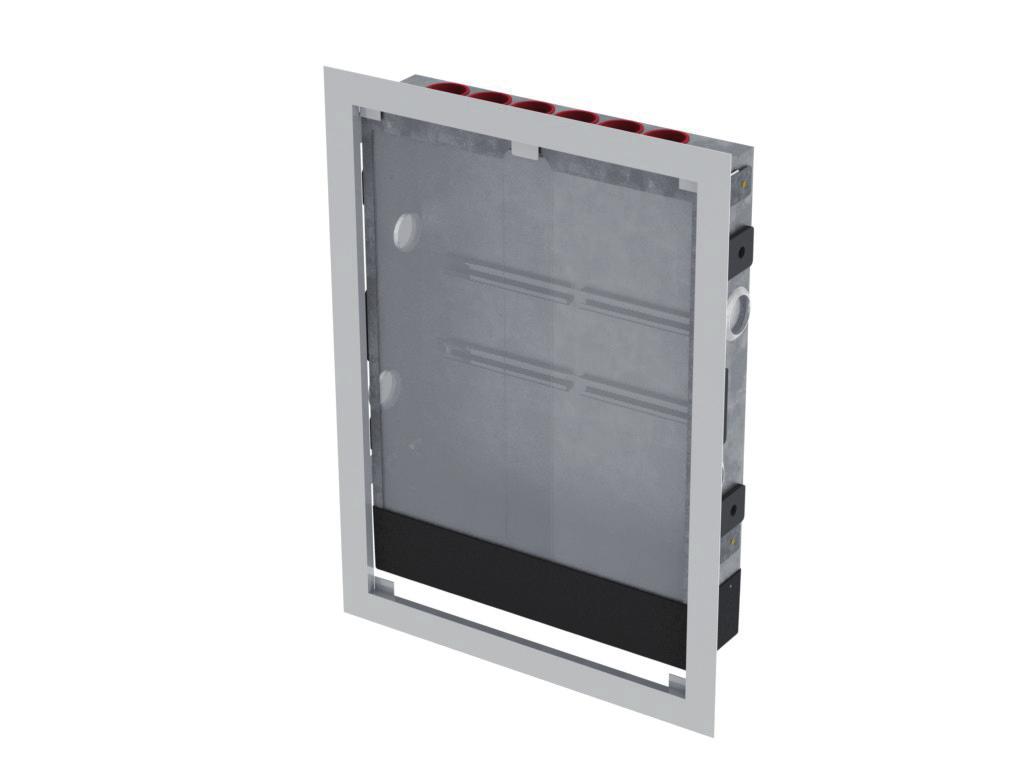

Multi Jakotukkikaappi
|
|
- Tuula Hyttinen
- 6 vuotta sitten
- Katselukertoja:
Transkriptio

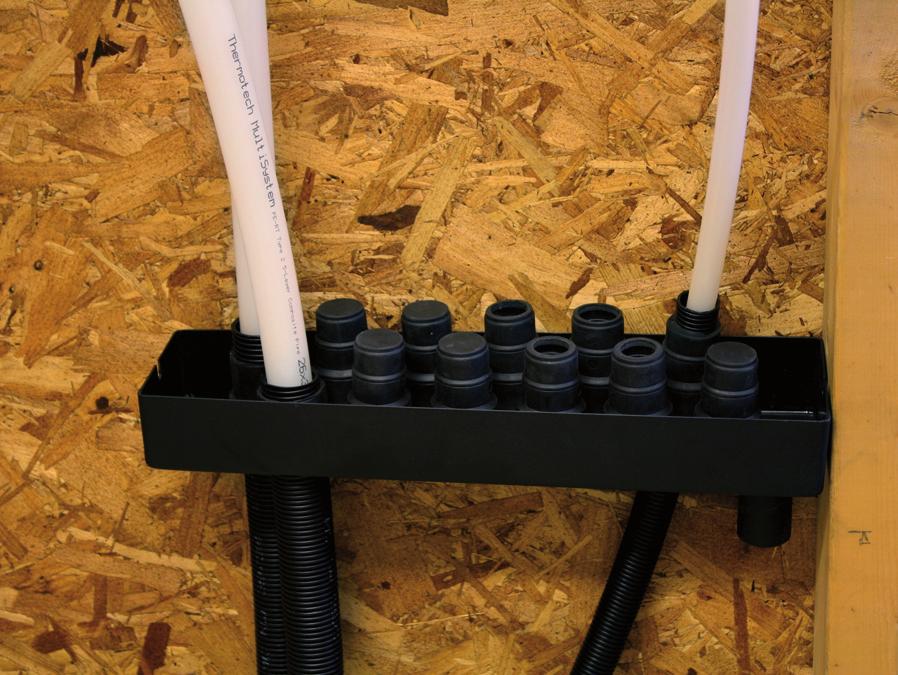

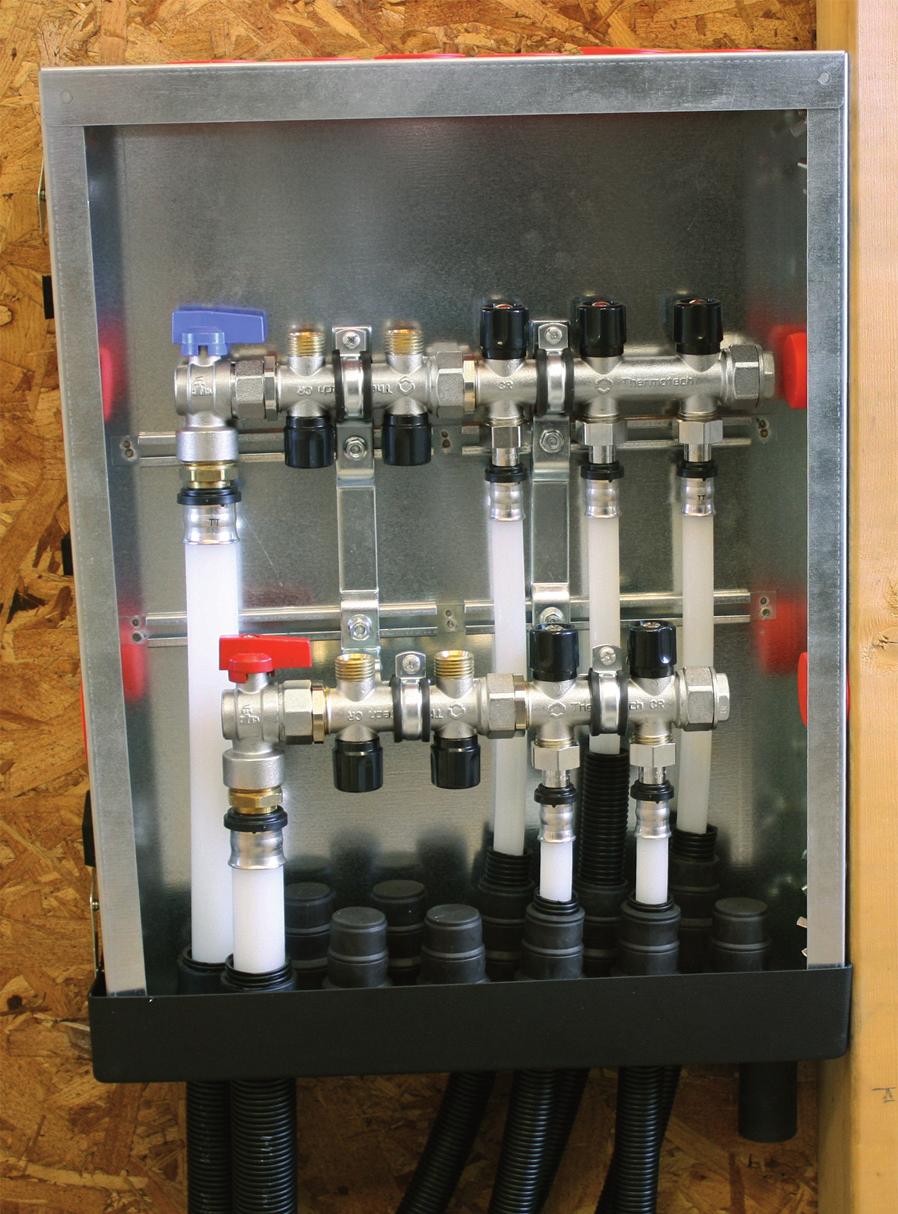

1 Multi Jakotukkikaappi Tuotenro.: 75701/75702/75703 EDUT Alaosa toimii vuodonilmaisimena ja putkien tukena Täyttää määritelmän NT VVS 129 vaatimukset Toimitetaan valmiiksi asennetuilla kaappiläpivienneillä Koostuu moduuleista jotka kootaan sitä mukaan kuin rakentaminen edistyy TIEDOT TUOTENRO Koottu kaappi, maks. 5 lähtöä Koottu kaappi, maks. 8 lähtöä Koottu kaappi, maks. 11 lähtöä LEVEYS 390/540/640 mm SYVYYS 95 mm KORKEUS 550 mm TARVIKKEET Kaappiläpivienti (2 kpl/pakk) TUOTEOMINAISUUDET Koottu jakotukkikaappi Thermotech Multijakotukille. Koostuu seuraavista; Alaosa vuotoilmaisimella ja putkitukena Kaappi galvanisoitua peltiä Peitelevyt läpinäkyvää PET-muovia Kehys ja luukku Multi jakotukkikaappi on saatavilla 390 mm (maks.5 lähdölle), 540 mm (maks. 8 lähdölle) ja 640 mm (maks. 11 lähtöä) kokoisena. Kaappiläpiviennit toimitetaan valmiiksi asennettuina putkiläpivientiä varten. Sopivat suojaputkikooille 25, 28 tai 34 mm. Alaosa on helposti irroitettavissa ja toimii putkien tukena MultiSystemet asennuksessa esim. maanvaraisessa laatassa. Kaappi täyttää menetelmän NT VVS 129 vaatimukset. Thermotech Scandinavia Finland Mestarintie Tammisaari Puh info@thermotech.fi, Certifierad ISO 9001 ISO Thermotech Scandinavia AB:n toimintojärjestelmä laadulle ja ympäristölle joka kattaa ISO 9001 ja standardit.
2 LAADUNVARMISTUS on sovellettu Toimialasääntöihin Varmat Vesiasennukset. Thermotech Multi jakotukkikaappi on testattu ja hyväksytty Nordtest NT VVS 129 mukaan. Tavarantoimittaja takaa tuotteen toiminnan jos alan sääntöjä ja tuotteen asennusohjeita noudatetaan. MUISTA ETTÄ... Vältä jakotukkikaapin asentamista ilman luukkua märkätilaan. Kohta suoritetaan alan määrysten Varmat vesi-asennuksen mukaan. Vuotoputki leikataan 2 mm valmiin seinän ulkopuolelta. Kaapin vuotoputki vedetään paikkaan josta mahdollisen vuodon voi heti havaita ja vesi ei voi aiheuttaa vahinkoa. ASENNUS 1 Alaosan voi irroittaa kaapista painamalla kevyesti yhteen kaapinsivuja ja vetämällä alaosaa. Irroitettava kaukalo helpottaa putkiasennusta ja toimii tukena MultiSystem asennuksessa esim. maanvaraisessa laatassa. Kiinnitä putki ja suojaputki yksi kerrallaan. Vuotokaukialon asennus jälkikäteen voi olla hankalaa. Putkien läpivetoa voi helpottaa kaappiläpivientien rasvaus. Putken läpivetoa voi helpottaa rasvaamalla kumiläpiviennit. Kumiset kaappiläpiviennit ovat valmiiksi kiinnitettyinä kaukaloon ja soveltuvat suojaputkikooille 25, 28 ja 34 mm.

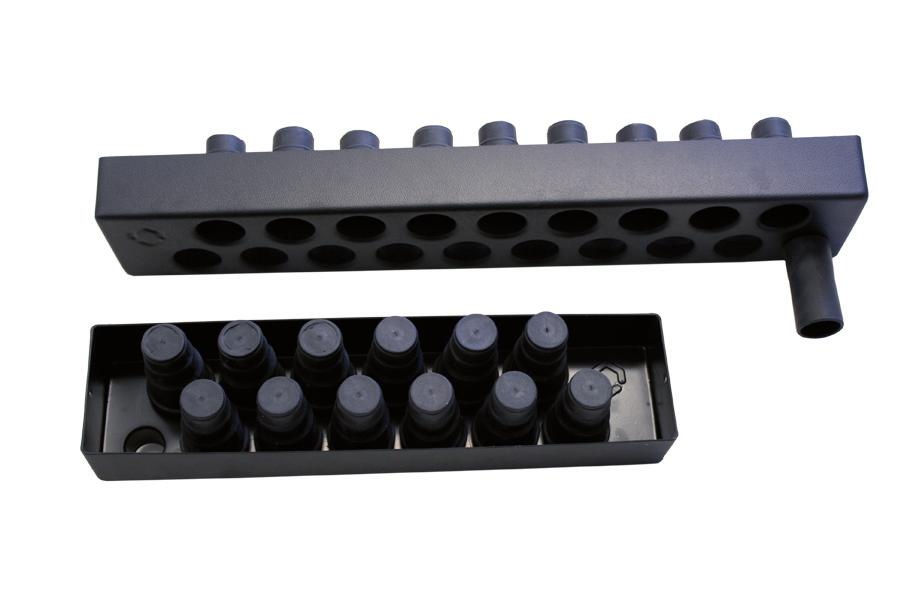

3 Katkaisumerkintä 28 mm suojaputkelle 2 Esikatkaistu pääty 25 mm suojaputkelle Katkaisumerkintä 34 mm suojaputkelle Kaappiläpiviennin yläosa on esikatkaistu 25 mm suojaputkelle ja on helppo poistaa käsin. Vinkki joka helpottaa suojaputken asennusta kumiläpivientiin. 3 18/28 mm 20/34 mm Helpottaaksesi 18 tai 20 mm Multiputken läpivientiä, työnnä suojaputki (28 tai 34 mm) kumiläpivientiin sen verran että sopiva pituus putkesta tulee läpiviennin läpi niin että saat putken kiinnitettyä jakotukkiin. Kumiläpivientiä ei nyt tarvitse leikata Kaksi kumista kaappiläpivientiä katkaistaan jotta ne sopivat suojaputkelle jos syöttöputki tulee alhaalta ja Multiputki koko on 26 mm/suojaputki 34 mm. Irroita kumiset kaappiläpiviennit. Voit leikata ristin ylhäältä jos työskentely on ahdasta. Vinkki! Kumiläpivienti voi irrota kaukalosta kun työnnät suojaputken sen läpi jos se on altistunu voiteluaineelle, tai se on likaantunut sen jälkeen kun se on irroitettu vuotokaukalosta, vältyt tältä pesemällä sen esim. denaturoidulla spriillä.

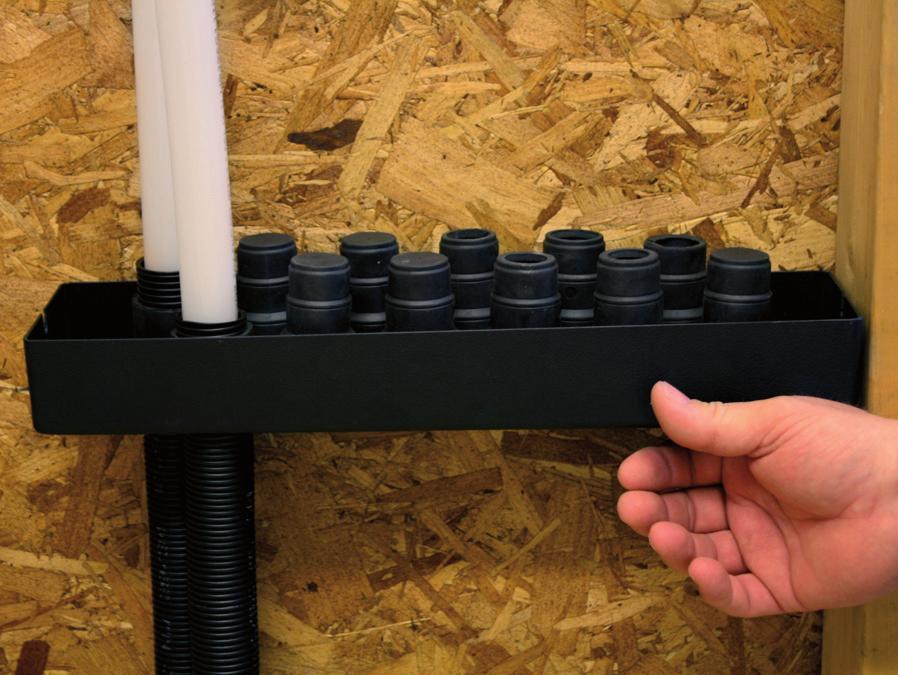

4 Merkitse mille korkeudelle vuotokaukalo kiinnitetään. Suositeltava korkeus on vähintään 220 mm valmiin lattian ylle. 6 Katkaise suojaputki syöttöputkelle. 8 Pujota käyttövesiputki ja suojaputki kaukaloon. 7 Pujota syöttöputki ja suojaputki kumisen läpiviennin lävitse. Suojaputken on oltava vähintään kaukalon reunan korkeudella. 9 Suojaputken on oltava vähintään kaukalon reunan korkeudella. Putkenpään on oltava sen verran pitkä että sen voi liittää Multi Jakotukkiin.

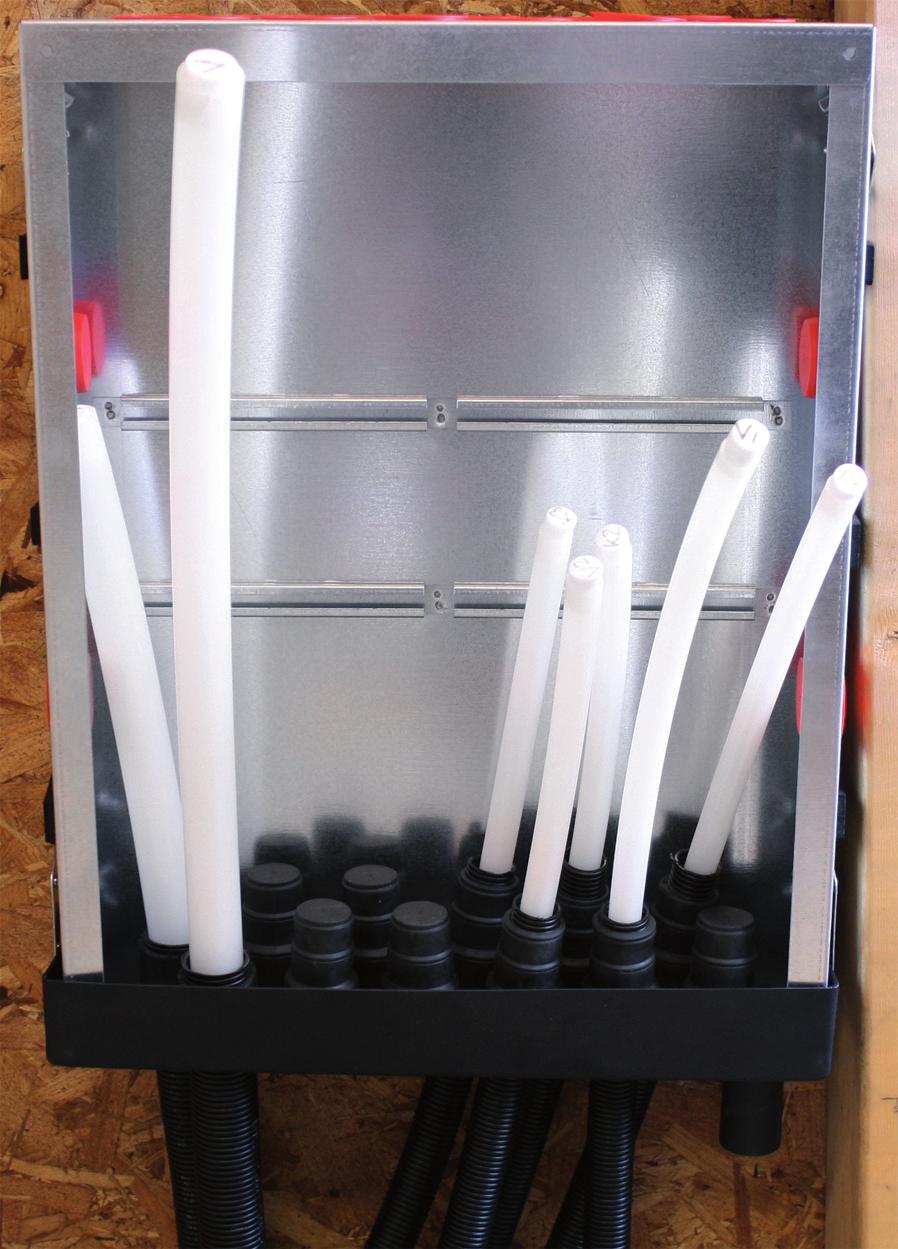

5 10 Kiinnitä kaappi vuotokaukaloon ylhäältä pujottamalla. Alaosan niitit naksahtavat kaapin sivuihin kun kaappi on paikallaan. 12 Kokoa Multijakotukki. Katso erillinen asennuoshje. Kiinnitä Multijakotukki kaappiin. Keskitä jakotukin lähdöt kaukalon kumiläpivienteihin. Kytke ensin syöttöputki Multijakotukkiin. Kytke seuraavaksi käyttövesiputki jakotukkiin. Suoittelemme kylmävesijohtojen kytkemistä ensiksi. 11 Kiinnitä kaappi rakenteeseen. Kumivälikappaleet sivussa tekevät asennuksesta vesitiiviin ja varmistavat oikean asennusvälin kaapin ja rakenteen väliin. 13

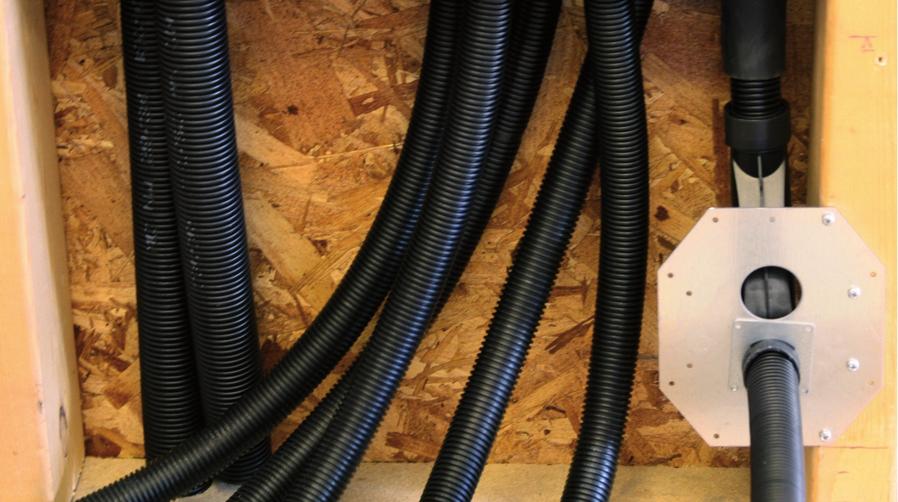

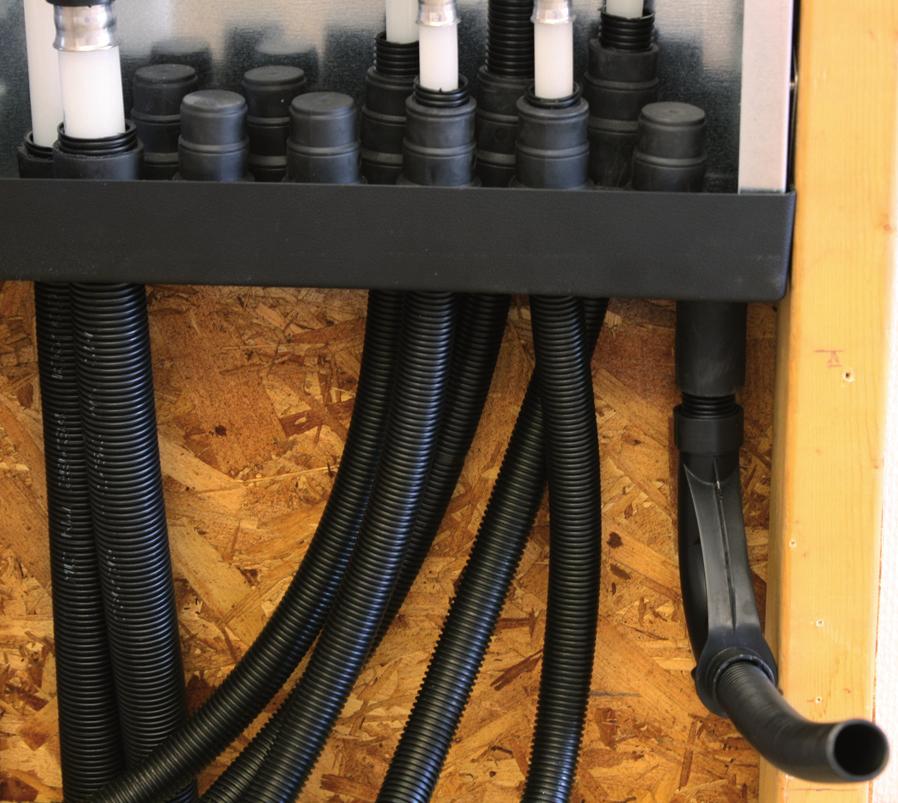

6 KÄYTTÖVESIPUTKIEN KYTKENTÄ YLHÄÄLTÄ TAI SIVULTA Käytä kumisia läpivientejä kun putki tulee ylhäältä tai sivusta. Tässä tapauksessa kumiset läpiviennit pitää tilata erikseen. Vedä putket läpiviennin lävitse ja kytke ne Multijakotukkiin. 16 Kiinnitä vuotoputki kaukalon pohjaan. Suojaputken koko on oltava 25 mm. 18 Kiinnitä seinäkisko ja lukitse suojaputki kiinnityslevyllä. 17 Kiinnitä seinäkisko sopivaan korkeuteen.
7 19 20 Viimeistele seinän pinta ja kiinnitä kehys. Vedä suojaputki, ns. ylivuotoputki, tilaan jossa on lattiakaivo tai vesitiivis lattia. Katkaise suojaputki 2 mm valmiin seinän ulkopulelle ja kiinnitä tulppa putkeen. Kiinnitä peitelevyt ja luukku. HYVÄ MUISTAA Tilassa, jonne vuotoputki vedetään, on oltava kosteussulku.
