1 Case: HAVAINTOJA 3D PDF:STÄ 3D-objekti PDF-dokumentissa ja sen luominen Käyttötilanne ja mahdollisuudet Arkistokäyttöön liittyviä kysymyksiä Liikearkistoyhdistyksen PDF-seminaari

2 3D PDF on ajankohtainen taas "3D PDF is important again The best choice for 3D data exchange, collaboration, and archiving may be a format that almost died a few years ago. Design World (verkko)lehden artikkelissa (toim. Evan Yares)

3 3D PDF on ajankohtainen "The Future of 3D Data Exchange, Collaboration, Archiving, and Retrieval of Engineering Information is 3D PDF 3D PDF Consortium: "3D PDF also meets the following requirements by Europeana Europeana CARARE hanke, D5.4-3D/VR Training materials: Osa standardia PDF/E-2 ISO

4 Insinööridata ja 3D-tiedostot ovat hankalia 3D maailmaan ja 3D tietokonegrafiikkaan liittyvät tekniset asiat Lukuisat eri ohjelmistot Ohjelmistojen lukuisat eri versiot Lukuisat tiedostoformaatit erilaisine ominaisuuksineen

5 Esine Esineryhmä, kone Rakennus, rakenne Rakennusblokki, kortteli, atomi, molekyyli Miksi 3D on hankalaa? (kohteisiin liittyy mm ) RGB 1 - bittinen Pistepilvi Piiloviivallinen Rautalanka Piiloviivaton Pinta Varjostamaton Varjostettu Teksturoitu, piirrosmainen Teksturoitu, fotorealistinen Kaupunki, - osa, kylä Laaja alue, seutu KOKOLUOKKA ULKOASU Video, animaatio Virtuaalimalli Planeetta, Globe Kuva Avaruus,... NÄKÖKULMA 3 D - KOHDE, - KOHTEET ESITYSTAPA 2 D 3 D Stereoskooppinen Ulkopuoli Hologrammi Sisäpuoli Ulko - ja sisäpuoli OLEMASSA OLO DETALJITASO, TARKKUUS Geometria & tekstuuri Replika / pienoismalli Kuvitteellinen, abstrakti Suunniteltu, tuleva Pieni Suuri Stereogrammi Anaglyyfinen ( puna - viher ) Mikä on haluttu taso - autenttisuudelle? - realismille? Todellinen, olemassa oleva Kadonnut, olemassa ollut Mukautuva / muuttuva Polarisoitu Autostereogrammi

6 3D tietokonegrafiikka Objektin geometrialle eri tyyppejä Geometria: mesh Geometria: NURBS Lisäksi huomattavaa mm.: geometrian resoluutio, pintojen tekstuurit, akselien suunnat, Kuva: Wikipedia

7 Mikä 3D PDF on? 3D PDF = 3D tiedostoformaatti Vrt. tekeekö pdf:ssä oleva rasterikuva pdf:stä rasterikuvaformaatin? PDF, johon on upotettu 3D-objekti 3D-objekti on tiedostomuodoltaan U3D PRC Voidaan katsella Adobe tuotteilla Ainoastaan (tällä hetkellä)? 3D PDF - dokumentti U3D / PRC

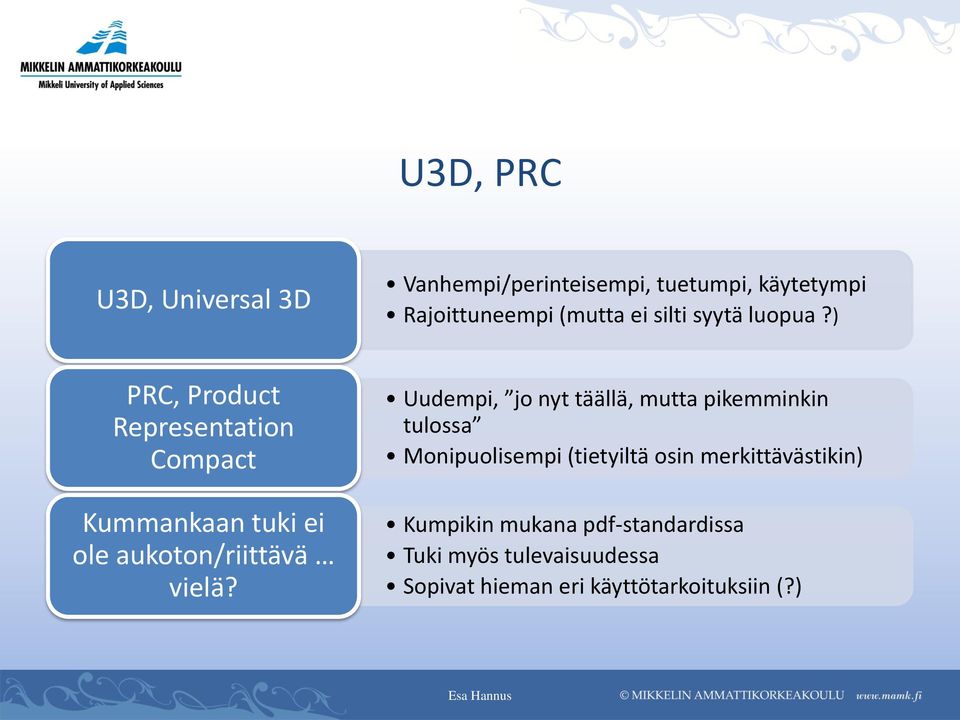

8 U3D, PRC U3D, Universal 3D Vanhempi/perinteisempi, tuetumpi, käytetympi Rajoittuneempi (mutta ei silti syytä luopua?) PRC, Product Representation Compact Kummankaan tuki ei ole aukoton/riittävä vielä? Uudempi, jo nyt täällä, mutta pikemminkin tulossa Monipuolisempi (tietyiltä osin merkittävästikin) Kumpikin mukana pdf-standardissa Tuki myös tulevaisuudessa Sopivat hieman eri käyttötarkoituksiin (?)

9 U3D, PRC U3D Standardi: ECMA-363, 2007 ver. 4 Verteksigeometria, väri, tekstuuri, valaistus, luut, animaatiot Ei kaarevia/nurbs-pintoja (käytännössä) PRC Standardi: ISO/DIS , 12/2012 äänestys päättynyt Tuoterakenne, geometria, tuotantotieto (PMI) BREP-geometria tai tesseloitu data Sisältö voidaan irrottaa ja viedä CAD, CAM ja CAE järjestelmiin

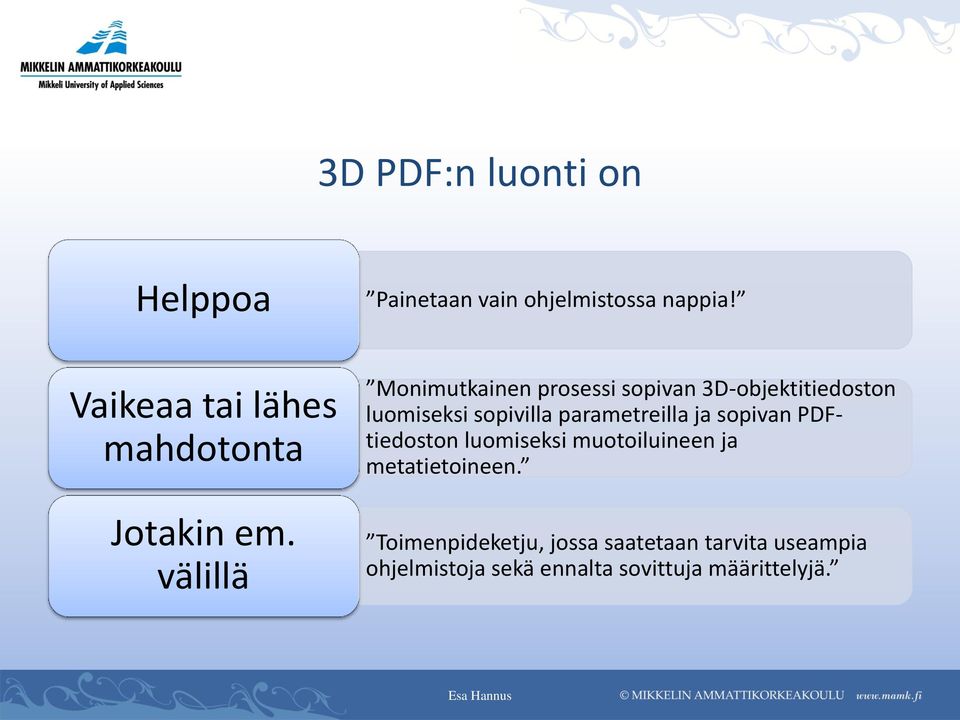

10 3D PDF:n luonti on Helppoa Painetaan vain ohjelmistossa nappia! Vaikeaa tai lähes mahdotonta Jotakin em. välillä Monimutkainen prosessi sopivan 3D-objektitiedoston luomiseksi sopivilla parametreilla ja sopivan PDFtiedoston luomiseksi muotoiluineen ja metatietoineen. Toimenpideketju, jossa saatetaan tarvita useampia ohjelmistoja sekä ennalta sovittuja määrittelyjä.

11 3D PDF:n luonti: suoraan 3D-ohjelmistosta 3D design/suunnitteluohjelmisto 3D PDF -dokumentti 3D-objekti tai U3D / PRC 3D PDF -laajennusosa

12 3D -tiedosto 3D PDF:n luonti: 3D-tiedostosta 3D PDF -ohjelmistolla 3D 3D PDF - ohjelmisto originaali 3D ohjelmisto U3D / PRC Voi olla: Plugin Arcobat Professionaliin 3D PDF U3D / PRC

13 3D PDF:n luonti: U3D/PRC-tiedosto 3D-ohjelmistosta 3D ohjelmisto U3D / PRC - tiedosto U3D / PRC 3D-objekti tarvittaessa Muut sisältösovell. (3D) PDF - ohjelmisto Dokumenttiin liittyvää 2D asiaa. Dokumenttiin liittyvää 2D asiaa. U3D / PRC 3D PDF U3D / PRC

14 3D PDF:n luonti: U3D/PRC-tiedosto 3D-tiedostosta 3D -tiedosto 3D tarvittaessa 3D formaattikonversioohjelmisto U3D/PRC kykyinen 3D ohjelmisto 3D-objekti U3D / PRC - tiedosto U3D / PRC originaali 3D ohjelmisto tarvittaessa (3D) PDF - ohjelmisto 3D PDF Muut sisältösovell. Dokumenttiin liittyvää 2D asiaa. Dokumenttiin liittyvää 2D asiaa. U3D / PRC U3D / PRC

15 3D PDF:n luonti, yksi tehty esim..skp Autodesk 3ds Max Daz Studio U3D / PRC - tiedosto.u3d U3D / PRC Trimble SketchUp =>.obj MS Word, Adobe InDesign Adobe Acrobat Professional Dokumenttiin liittyvää 2D asiaa. Dokumenttiin liittyvää 2D asiaa..pdf Adobe Viewer

16 3D PDF:n luonti: ohjelmallisella atk-käsittelyllä 3D-tiedostosta? 3D -tiedosto 3D 3D PDF 3D PDF SDK:lla rakennettu konversiomylly U3D / PRC

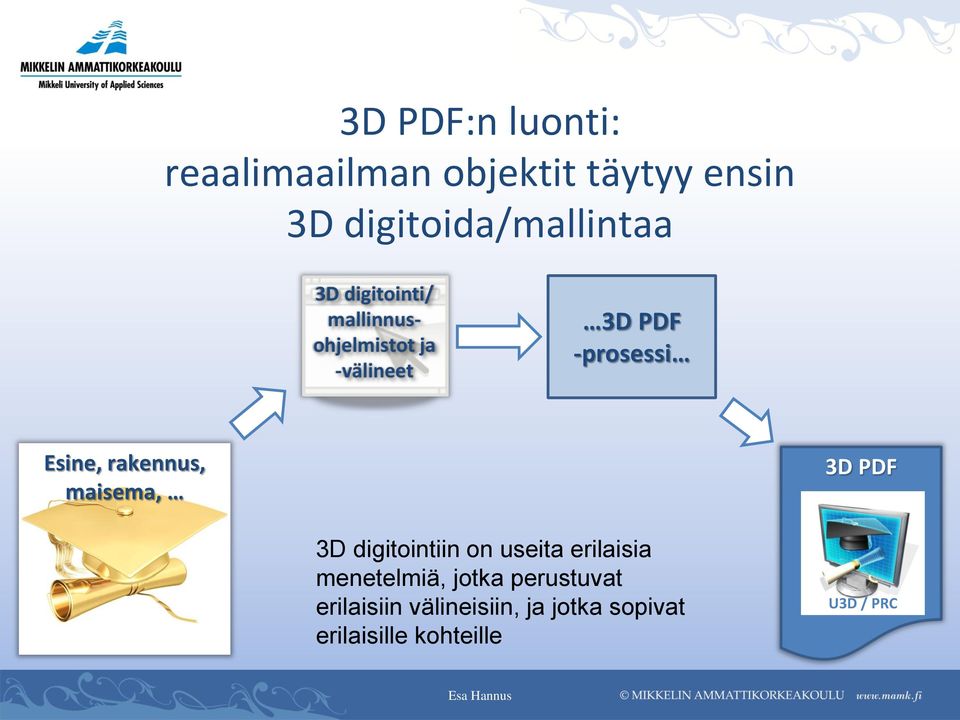

17 3D PDF:n luonti: reaalimaailman objektit täytyy ensin 3D digitoida/mallintaa 3D digitointi/ mallinnusohjelmistot ja -välineet 3D PDF -prosessi Esine, rakennus, maisema, 3D PDF 3D digitointiin on useita erilaisia menetelmiä, jotka perustuvat erilaisiin välineisiin, ja jotka sopivat erilaisille kohteille U3D / PRC

18 Olisiko hankittava sovellus? Sopiiko se sitten kaikkeen? 3D PDF:n luonti Pitääkö 3D mallia editoida? Keventää? U3D vai PRC? Osaavat eri asioita Tekstuurit, valot, kuvakulmat? Tekstit ja muu sisältö? UD3/PRC konvertterin laatu? Katselukoneen 3D kyvyt? Tiedostokoko verkkojakelussa? Häviääkö konversioissa jotakin? Lopputuloksen laatu vs. mallin keveys?

19 3D PDF ohjelmistoissa Ohjelmisto- ja käyttötilanne on arkipäiväistymässä Erityisesti PRC:n osalta, U3D:llä vakiintuneempaa käyttöä Lähes aina kyseessä on vain exporttaus ohjelmistosta 3D PDF ohjelmistoja esim.: Tetra 4D 3D PDF, 3D PDF Plugins for Autodesk, SDK Anark Core SimLab Composer 3D PDF, plugins (Rhino, SketchUp, 3ds Max, Maya, Solid Edge, Modo, Alibre), SDK Visual Technology Services PDF3D, eril. tuotteita, SDK

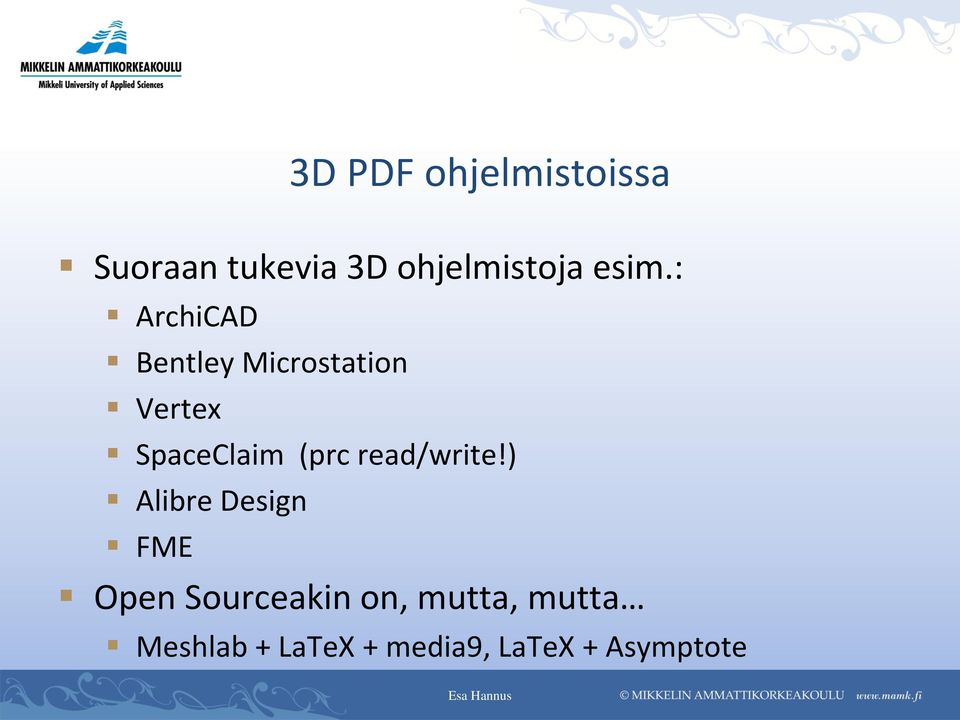

20 3D PDF ohjelmistoissa Suoraan tukevia 3D ohjelmistoja esim.: ArchiCAD Bentley Microstation Vertex SpaceClaim (prc read/write!) Alibre Design FME Open Sourceakin on, mutta, mutta Meshlab + LaTeX + media9, LaTeX + Asymptote

21 Millaisia 3D PDF:ä on tehty? Koneita ja niiden osia, museoesineitä, rakennuksia, geospatiaalista dataa, molekyylirakenteita, anatomiaa Rautalanka-, väripinta-, teksturoituja esityksiä Pyöriteltäviä 3D visualisointeja, 3D esittelyjä teksteineen sekä interaktiivisia, animoituja 3D dokumentteja

22 3D PDF arkistokäyttöön Oikeasta arkistokäytöstä ei havaintoja (?) Suositeltu esim. Europeanan alaprojektissa CARARE Eri käyttäjillä ja/tai eri näkökulmista katsottuna on erilaisia toiveita ja vaatimuksia Mitä arkistoitava 3D PDF dokumentti sisältää? Millainen sen sisältö on ominaisuuksiltaan? Millainen se on asettelultaan?

23 3D PDF arkistokäyttöön arkisto dokumenttiarkisto -näkökulma: vrt. paperidokumentti: tuotesuunnitelma nro D.1 tuottaja arkisto -näkökulma: tarve säilyttää enemmän ja/tai suurempina kokonaisuuksina ja/tai tarkemmin; esim. mitattavuus tuottaja tuotanto -näkökulma: tarve säilyttää 3D käyttökelpoisena ohjelmistoihin, työstökoneisiin; ei vain katseluun Miten metatiedot

24 3D PDF arkistokäyttöön, esim. Renderöidyt kuvat ja animaatiot 3D objektit Muut dokumentit 3D design Talteen erikseen(?) Mutta mitä 3D PDF:ään?

25 3D PDF esimerkkejä, mm

26 "Why 3D PDF? If 90% of CAD data is consumed outside of design departments and the free Adobe Reader is installed on 98% of desktops worldwide Why use anything else? Tetra 4D -ohjelmistoyhtiö: Mutta on asiassa vielä mietittävääkin (?) Kiitos mielenkiinnosta!
