2 Asko Masterplan, Lahti, Arkkitehtitoimisto AJAK Oy KÄYTTÄJÄ KERTOO Arkkitehtitoimisto AJAK on nuorekas arkkitehtitoimisto, jonka menestyksen perusta on laadukkaassa valmennuskurssitoiminnassa. Toimiston vuosittain järjestämillä valmennuskursseilla autetaan arkkitehdiksi haluavia ja poimitaan samalla maan lahjakkaimmat tyypit me-henkiseen ryhmäämme. Ajakkilaisuus on jo käsite niin arkkitehtiosastoille pyrkiville kuin arkkitehtikilpailujen tuloksia seuraavillekin. Työmme käsittää kilpailuihin osallistumisen lisäksi monipuolisia kaupunki- ja rakennussuunnittelun projekteja. Eräs erittäin vaikuttava esitys kaupunkisuunnittelumallista, jonka sisällä kuljettiin vapaasti näyttävässä tietomallinnetussa virtuaalitodellisuudessa, sai meidät alun perin kokeilemaan ArchiCADiä vajaa vuosi sitten emmekä ole katuneet. Ohjelman selkeys, helppokäyttöisyys, tehokkuus ja erityinen käyttäjäystävällisyys ovat saaneet meidät tilaamaan ensimmäisen lisenssin jälkeen vielä monta lisää. Mielestämme ArchiCAD on paras valinta suomalaiselle suunnittelijalle myös siksi, että se on suomenkielinen. ArchiCAD 18 -version uudistukset vaikuttavat mielenkiintoisilta. Uusi sisäinen CineRender-renderointimoottori tuo lisää mahdollisuuksia visualisointiin, ja suunnittelijan arki helpottuu muidenkin pikku parannusten ansiosta. Adalbert Aapola arkkitehti Arkkitehtitoimisto AJAK Oy

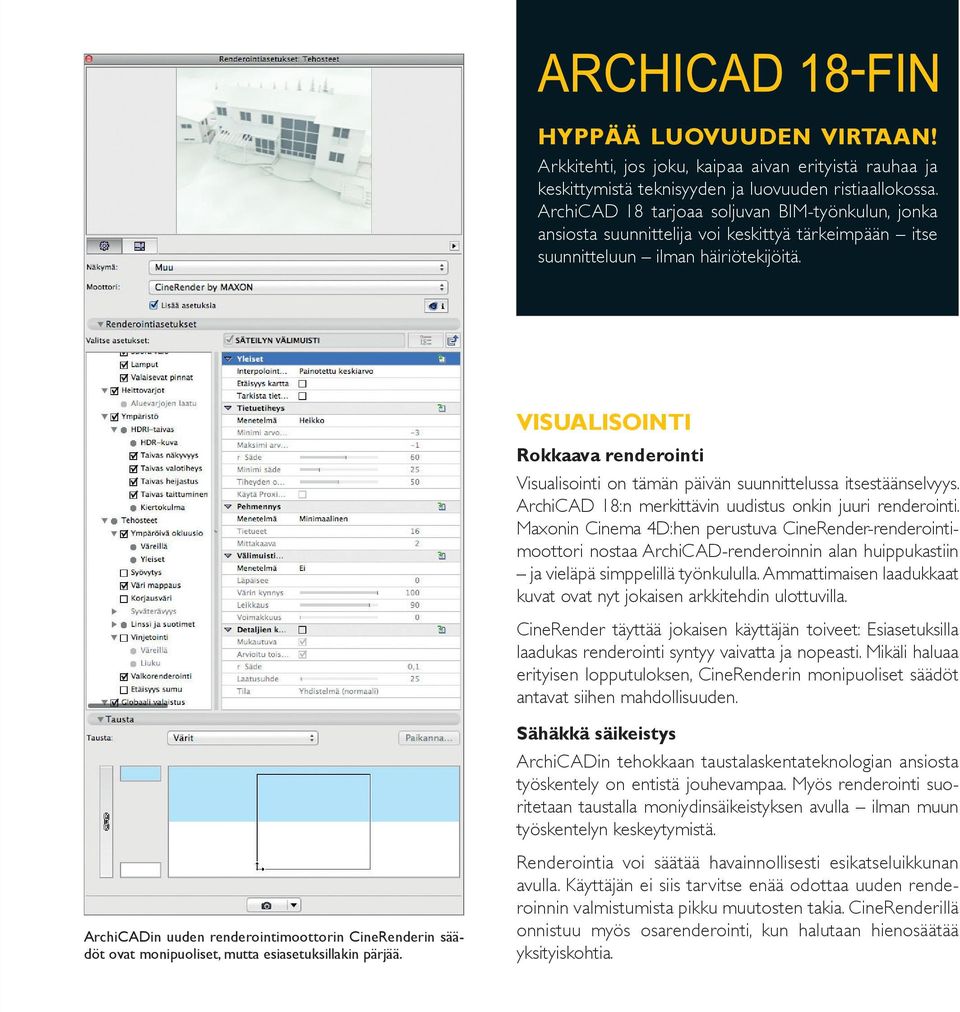

3 HYPPÄÄ LUOVUUDEN VIRTAAN! Arkkitehti, jos joku, kaipaa aivan erityistä rauhaa ja keskittymistä teknisyyden ja luovuuden ristiaallokossa. ArchiCAD 18 tarjoaa soljuvan BIM-työnkulun, jonka ansiosta suunnittelija voi keskittyä tärkeimpään itse suunnitteluun ilman häiriötekijöitä. VISUALISOINTI Rokkaava renderointi Visualisointi on tämän päivän suunnittelussa itsestäänselvyys. ArchiCAD 18:n merkittävin uudistus onkin juuri renderointi. Maxonin Cinema 4D:hen perustuva CineRender-renderointimoottori nostaa ArchiCAD-renderoinnin alan huippukastiin ja vieläpä simppelillä työnkululla. Ammattimaisen laadukkaat kuvat ovat nyt jokaisen arkkitehdin ulottuvilla. CineRender täyttää jokaisen käyttäjän toiveet: Esiasetuksilla laadukas renderointi syntyy vaivatta ja nopeasti. Mikäli haluaa erityisen lopputuloksen, CineRenderin monipuoliset säädöt antavat siihen mahdollisuuden. Sähäkkä säikeistys ArchiCADin tehokkaan taustalaskentateknologian ansiosta työskentely on entistä jouhevampaa. Myös renderointi suoritetaan taustalla moniydinsäikeistyksen avulla ilman muun työskentelyn keskeytymistä. ArchiCADin uuden renderointimoottorin CineRenderin säädöt ovat monipuoliset, mutta esiasetuksillakin pärjää. Renderointia voi säätää havainnollisesti esikatseluikkunan avulla. Käyttäjän ei siis tarvitse enää odottaa uuden renderoinnin valmistumista pikku muutosten takia. CineRenderillä onnistuu myös osarenderointi, kun halutaan hienosäätää yksityiskohtia.

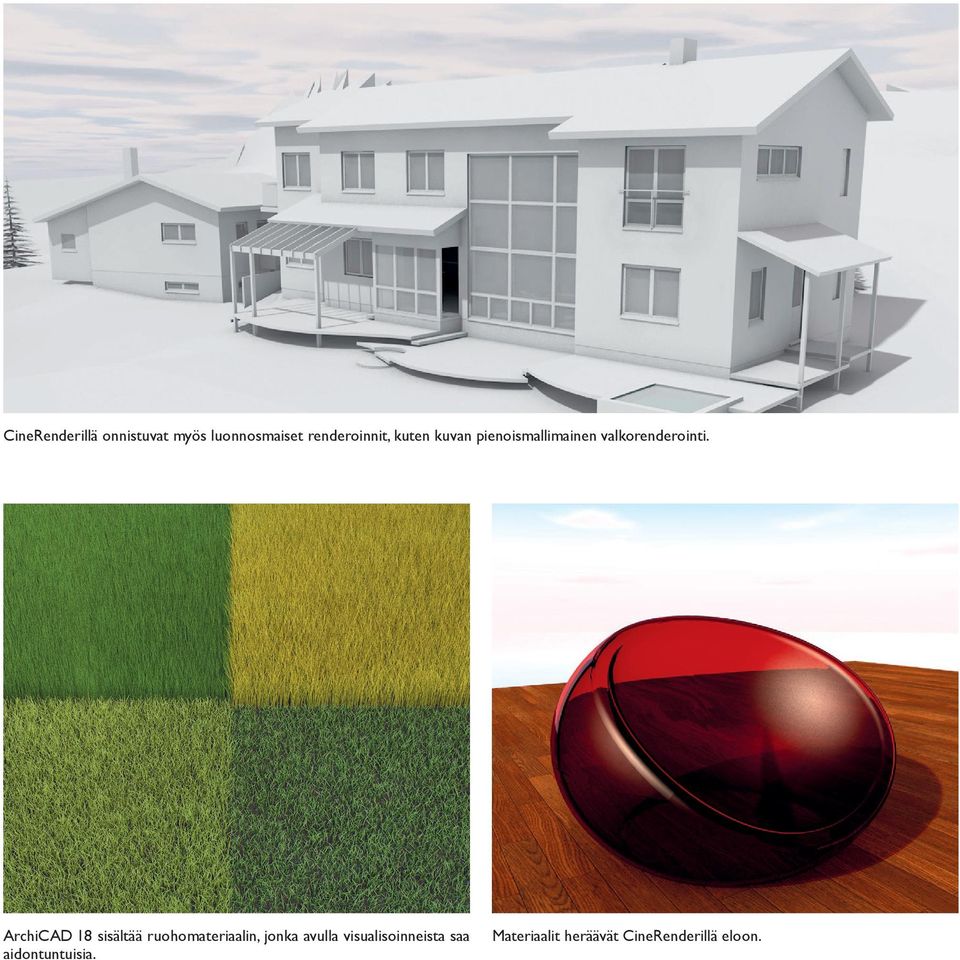

4 CineRenderillä onnistuvat myös luonnosmaiset renderoinnit, kuten kuvan pienoismallimainen valkorenderointi. ArchiCAD 18 sisältää ruohomateriaalin, jonka avulla visualisoinneista saa aidontuntuisia. Materiaalit heräävät CineRenderillä eloon.

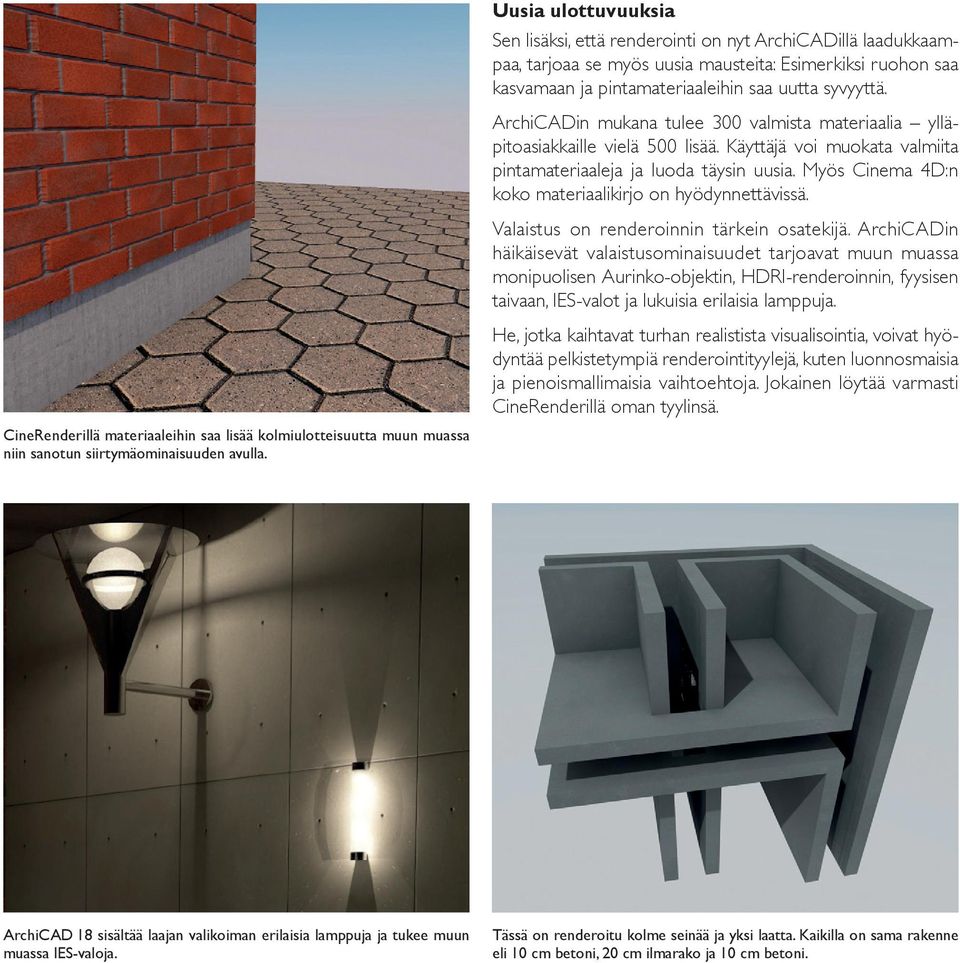

5 CineRenderillä materiaaleihin saa lisää kolmiulotteisuutta muun muassa niin sanotun siirtymäominaisuuden avulla. Uusia ulottuvuuksia Sen lisäksi, että renderointi on nyt ArchiCADillä laadukkaampaa, tarjoaa se myös uusia mausteita: Esimerkiksi ruohon saa kasvamaan ja pintamateriaaleihin saa uutta syvyyttä. ArchiCADin mukana tulee 300 valmista materiaalia ylläpitoasiakkaille vielä 500 lisää. Käyttäjä voi muokata valmiita pintamateriaaleja ja luoda täysin uusia. Myös Cinema 4D:n koko materiaalikirjo on hyödynnettävissä. Valaistus on renderoinnin tärkein osatekijä. ArchiCADin häikäisevät valaistusominaisuudet tarjoavat muun muassa monipuolisen Aurinko-objektin, HDRI-renderoinnin, fyysisen taivaan, IES-valot ja lukuisia erilaisia lamppuja. He, jotka kaihtavat turhan realistista visualisointia, voivat hyödyntää pelkistetympiä renderointityylejä, kuten luonnosmaisia ja pienoismallimaisia vaihtoehtoja. Jokainen löytää varmasti CineRenderillä oman tyylinsä. ArchiCAD 18 sisältää laajan valikoiman erilaisia lamppuja ja tukee muun muassa IES-valoja. Tässä on renderoitu kolme seinää ja yksi laatta. Kaikilla on sama rakenne eli 10 cm betoni, 20 cm ilmarako ja 10 cm betoni.

6 As Oy Helsingin Laivanvarustajankatu 6, Helsinki, vanhan toimistotalon muutos asuinkäyttöön, Arkkitehdit D4 Oy KÄYTTÄJÄ KERTOO Arkkitehdit D4 Oy on vuonna 1988 perustettu espoolainen arkkitehtitoimisto. Toimenkuvaamme kuuluvat kaikki perinteiset arkkitehtisuunnittelun tehtävät. Viime aikoina meitä ovat työllistäneet erityisesti asuntosuunnitteluun ja erilaisiin korjausrakennushankkeisiin liittyvät toimeksiannot. Korjaushankkeet ovat pääosin olleet linjasaneerausten pää- ja arkkitehtisuunnittelua jossain määrin myös julkisivusaneerausten suunnittelua. ArchiCADin käyttö toimistossamme aloitettiin jo vuonna 1997 versiolla 5.1. Ylläpitosopimuksen myötä meillä on aina ollut uusin versio. Tällä hetkellä meillä on verkkolisenssi neljälle käyttäjälle sekä yksi erillinen lisenssi. Mallinnamme ArchiCADillä lähes kaikki projektit, myös saneeraushankkeet. Teemme useimmat projektit tiimityönä, mikä on yksi ArchiCADin ehdottomista eduista. Hyödynnämme usein myös moduuleita esimerkiksi linjasaneerausten tyyppikylpyhuoneiden suunnittelussa. Muutokset voidaan tehdä KPH-moduuliin, jolloin kaikki kylpyhuoneet päivittyvät yhdellä kertaa. 3D-mallista saadaan helposti kaikki tarvittavat seinäkaaviot ja leikkaukset sekä etenkin maallikkoja varten tarvittava esittelymateriaali. Saneeraushankkeissa olemme viime aikoina hyödyntäneet myös muutosstatuksia, mikä on osaltaan tarjonnut oivan lisän muutosten havainnollistamiseen. Odotamme mielenkiinnolla ArchiCAD 18:n uutta renderointimoottoria, piirustusmuutosten hallintaa sekä muita herkkuja. Jarmo Saari arkkitehti SAFA Arkkitehdit D4 Oy

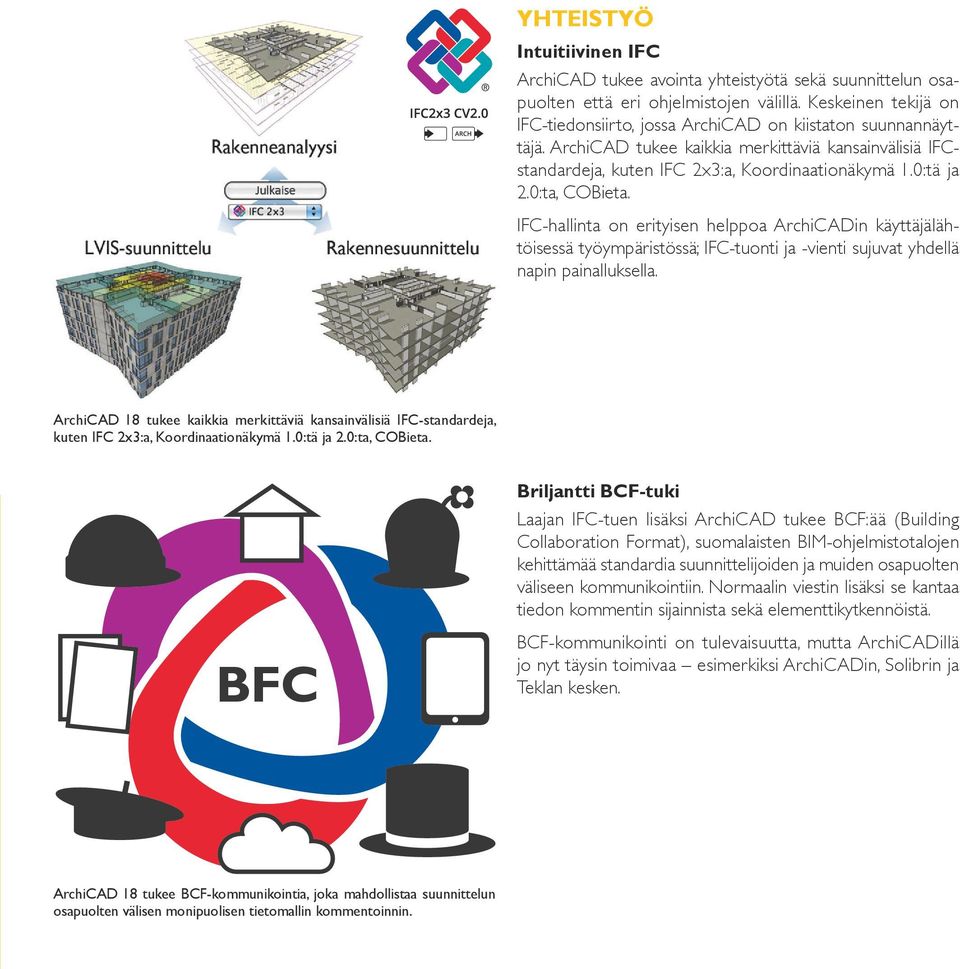

7 YHTEISTYÖ Intuitiivinen IFC ArchiCAD tukee avointa yhteistyötä sekä suunnittelun osapuolten että eri ohjelmistojen välillä. Keskeinen tekijä on IFC-tiedonsiirto, jossa ArchiCAD on kiistaton suunnannäyttäjä. ArchiCAD tukee kaikkia merkittäviä kansainvälisiä IFCstandardeja, kuten IFC 2x3:a, Koordinaationäkymä 1.0:tä ja 2.0:ta, COBieta. IFC-hallinta on erityisen helppoa ArchiCADin käyttäjälähtöisessä työympäristössä; IFC-tuonti ja -vienti sujuvat yhdellä napin painalluksella. ArchiCAD 18 tukee kaikkia merkittäviä kansainvälisiä IFC-standardeja, kuten IFC 2x3:a, Koordinaationäkymä 1.0:tä ja 2.0:ta, COBieta. Briljantti BCF-tuki Laajan IFC-tuen lisäksi ArchiCAD tukee BCF:ää (Building Collaboration Format), suomalaisten BIM-ohjelmistotalojen kehittämää standardia suunnittelijoiden ja muiden osapuolten väliseen kommunikointiin. Normaalin viestin lisäksi se kantaa tiedon kommentin sijainnista sekä elementtikytkennöistä. BFC BCF-kommunikointi on tulevaisuutta, mutta ArchiCADillä jo nyt täysin toimivaa esimerkiksi ArchiCADin, Solibrin ja Teklan kesken. ArchiCAD 18 tukee BCF-kommunikointia, joka mahdollistaa suunnittelun osapuolten välisen monipuolisen tietomallin kommentoinnin.

8 KÄYTTÄJÄ KERTOO Sweco-konserni on Pohjoismaiden johtava, kansainvälinen rakentamisen asiantuntijayritys. Kaikkiaan lähes swecolaisesta työskentelee Suomessa. Sweco Architects ja Sweco PM ovat terveydenhoitoalan rakennusten suunnittelun ja rakennuttamisen erityisosaajia. Kehitämme yhdessä sairaalasuunnittelua ja sairaalarakentamisen johtamisprosesseja maan merkittävimpien tilaajien kanssa. Sairaalahankkeiden erityispiirre on niiden pitkäjänteisyys sekä kokonaissuunnittelun suuri rooli. Swecon kehittämät uudet suunnittelun ja rakentamisen johtamismenetelmät sekä niitä tukevat apuvälineet, kuten tietomallinnus ja Sweco Cave, parantavat kommunikointia asiakkaiden kanssa ja mahdollistavat palautteen keräämisen loppukäyttäjiltä. Uusien toimintatapojen ansiosta Sweco pystyy vaikuttamaan rakennusten elinkaarikustannuksiin merkittävästi. Olemme käyttäneet ArchiCADiä jo vuodesta Ohjelmisto on kehitetty tietomallinnukseen nimenomaan arkkitehdin näkökulmasta, ja voimme hyödyntää sitä läpi koko suunnitteluprosessin. Myös uusien työkalujen kehittäminen ArchiCADiin on helppoa. ArchiCAD 18:n uudet parannukset helpottavat entuudestaan tietomallintamista. Uusi renderointimoottori parantaa suunnitelmien visualisointia tilaajille ja käyttäjille. KYS-säderakennus, Kuopio, Sweco Architects Oy Kohdetiedot, sijainti Sweco Architects Oy Heikki S. Laherma toimitusjohtaja Sweco Architects Oy Jaakko Jauhiainen liiketoiminnan kehitysjohtaja Sweco PM Oy

9 BIM-TYÖNKULKU Monipuolista muutostenhallintaa ArchiCAD 18:n suurin työnkulullinen uudistus on piirustusmuutosten hallinta. Muutokset ovat arkkitehdin arkipäivää: kun suunnitelmaan tulee muutos, on piirustukset tehtävä uudestaan muutosmerkintöineen. ArchiCAD 18 automatisoi muutospiirustusten tuottamisen. Suunnitelman muututtua syntyy uusi piirustussarja, johon kerääntyvät automaattisesti kaikki muuttuneet planssit. Plansseilla olevat muutosmerkinnät ja muut muutokset saadaan listattua kuvien viereen valmiin GDL-objektin avulla. Muutosmerkintöjä on helppoa luoda ja muokata. Lisäksi muutosmerkintöjen sekä niihin linkitettyjen objektien välisiä yhteyksiä voi jälkeenpäin säätää vapaasti. Yhdellä muutoksella voi olla useita merkintöjä. Muutospiirustuksissa näkyy kolme planssia, joihin listautuvat kutakin planssia koskevat muutokset. Taustalla muutoslista näkyy punaisella. Parempi PDF PDF on vakiintunut tavaksi siirtää ja tallentaa kaikkea, mikä ennen tehtiin paperilla. ArchiCAD on jo pitkään tulostanut PDF:ää, mutta nyt mukana ovat myös PDF-tasot. ArchiCADillä luodun PDF:n tasoja voi ruksailla näkyviin ja piiloon aivan tavallisella Adobe Readerillä. PDF-tiedostokoot pienenevät uusien kuvanpakkausmahdollisuuksien ansiosta. PDF-tasoja voi tuoda myös ArchiCADin suuntaan. PDF:n voi lisäksi räjäyttää, jolloin ohjelma kysyy, mitä elementeille tehdään ja mille tasoille ne sijoitetaan. PDF-tiedostoissa on nyt myös tasot. Näin yhden PDF-tiedoston eri tasoille voi tulostaa asiakasta varten vaikkapa eri kalustusvaihtoehtoja.

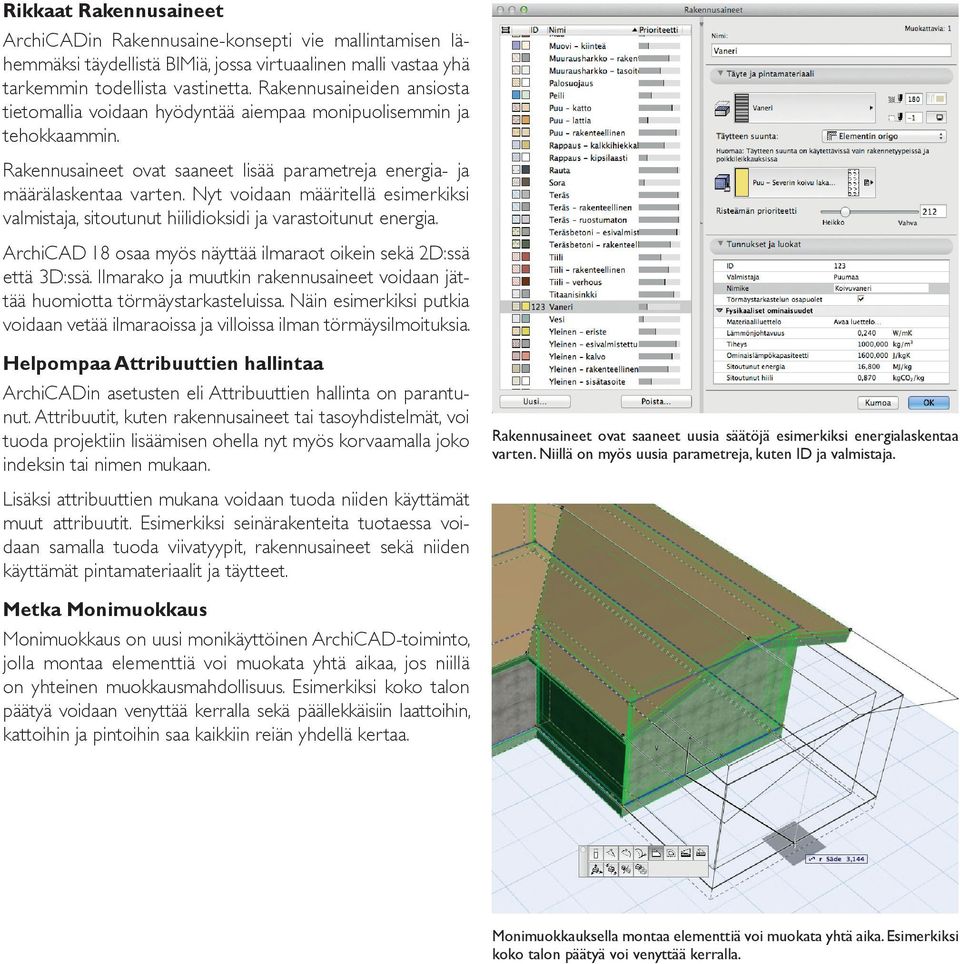

10 Rikkaat Rakennusaineet ArchiCADin Rakennusaine-konsepti vie mallintamisen lähemmäksi täydellistä BIMiä, jossa virtuaalinen malli vastaa yhä tarkemmin todellista vastinetta. Rakennusaineiden ansiosta tietomallia voidaan hyödyntää aiempaa monipuolisemmin ja tehokkaammin. Rakennusaineet ovat saaneet lisää parametreja energia- ja määrälaskentaa varten. Nyt voidaan määritellä esimerkiksi valmistaja, sitoutunut hiilidioksidi ja varastoitunut energia. ArchiCAD 18 osaa myös näyttää ilmaraot oikein sekä 2D:ssä että 3D:ssä. Ilmarako ja muutkin rakennusaineet voidaan jättää huomiotta törmäystarkasteluissa. Näin esimerkiksi putkia voidaan vetää ilmaraoissa ja villoissa ilman törmäysilmoituksia. Helpompaa Attribuuttien hallintaa ArchiCADin asetusten eli Attribuuttien hallinta on parantunut. Attribuutit, kuten rakennusaineet tai tasoyhdistelmät, voi tuoda projektiin lisäämisen ohella nyt myös korvaamalla joko indeksin tai nimen mukaan. Rakennusaineet ovat saaneet uusia säätöjä esimerkiksi energialaskentaa varten. Niillä on myös uusia parametreja, kuten ID ja valmistaja. Lisäksi attribuuttien mukana voidaan tuoda niiden käyttämät muut attribuutit. Esimerkiksi seinärakenteita tuotaessa voidaan samalla tuoda viivatyypit, rakennusaineet sekä niiden käyttämät pintamateriaalit ja täytteet. Metka Monimuokkaus Monimuokkaus on uusi monikäyttöinen ArchiCAD-toiminto, jolla montaa elementtiä voi muokata yhtä aikaa, jos niillä on yhteinen muokkausmahdollisuus. Esimerkiksi koko talon päätyä voidaan venyttää kerralla sekä päällekkäisiin laattoihin, kattoihin ja pintoihin saa kaikkiin reiän yhdellä kertaa. Monimuokkauksella montaa elementtiä voi muokata yhtä aika. Esimerkiksi koko talon päätyä voi venyttää kerralla.

11 ArchiCAD 18:ssa rakenteet liittyvät kauniisti toisiinsa. Myös ilmaraot mallintuvat oikein. ArchiCADin tehokkaan taustalaskentateknologian ja moniydintuen ansiosta työskentely on entistä jouhevampaa. LOPUKSI Ainutlaatuinen ArchiCAD ArchiCAD on markkinoiden monipuolisin BIM-ohjelma. Ei siis ole ihme, että Suomessa sitä käyttää jopa 70 % arkkitehtitoimistoista. Hyppää luovuuden virtaan! Koulutus ja oppimateriaali M.A.D. tarjoaa ArchiCAD-käyttäjille monipuolista koulutusta sekä suomenkieliset ohjeet ja oppimateriaalin. ArchiCAD-käyttäjänä et jää yksin! Lisätiedot Kysy lisää: mad@mad.fi, Tutustu ArchiCADiin netissä:
