1 Usvapolun puistot, Päiväpolun puisto, Päiväpolun leikkipuisto, Ruskopolun puistot RAKENNUSSUUNNITELMA TYÖSELOSTUS STUDIO TERRA OY

2 Järvenpään kaupunki TYÖSELOSTUS 2 (15) RAKENNUSHANKKEEN YLEISTIEDOT... 4 RAKENNUSHANKKEEN KUVAUS... 4 SUUNNITTELIJAT, ASIANTUNTIJAT... 4 YLEISTÄ... 4 TEKNISET VAATIMUKSET... 4 LAADUNVALVONTA JA KELPOISUUSASIAKIRJA... 5 TYÖN LAAJUUS... 5 MITTAUKSET... 5 MAAPERÄTIEDOT... 5 ERITYISIÄ MÄÄRÄYKSIÄ... 6 Massojen muuntokertoimet...6 Tilaajan / urakoitsijan materiaali...6 Materiaalit...6 Kaivutyöt MAA-, POHJA JA KALLIORAKENTEET OLEVAT RAKENTEET JA RAKENNUSOSAT Poistettava, siirrettävä ja suojattava kasvillisuus Poistettavat, siirrettävät ja suojattavat rakenteet Poistettavat ja siirrettävät maa- ja pengerrakenteet PERUSTUSRAKENTEET Arinarakenteet Kiviainesarinat POHJARAKENTEET Suojaukset ja eristykset Roudaneristykset Kuivatusrakenteet Salaojat Avo-ojat ja uomat Rummut MAALEIKKAUKSET JA -KAIVANNOT Maaleikkaukset Maakaivannon tekeminen PENKEREET, MAAPADOT JA TÄYTÖT Penkereet Kaivantojen täytöt Asennusalusta Alkutäyttö Lopputäyttö PÄÄLLYS- JA PINTARAKENTEET PÄÄLLYSRAKENTEEN OSAT Suodatinrakenteet Suodatinkerrokset Suodatinkangas Jakavat kerrokset, eristys- ja välikerrokset Jakava kerros Kantavat kerrokset Sitomaton kantava kerros Päällysteet ja pintarakenteet Asfalttipäällysteet Betoniset pintarakenteet Sitomattomat pintarakenteet REUNATUET, KOURUT, ASKELMAT JA EROOSIOSUOJAUKSET Reunatuet, kourut, askelmat ja muurit Reunatuet KASVILLISUUSRAKENTEET Kasvualustat ja katteet Kasvualustat Katteet... 12

3 Järvenpään kaupunki TYÖSELOSTUS 3 (15) 2320 Nurmi- ja niittyverhoukset Istutukset Puut Pensaat ja köynnökset JÄRJESTELMÄT VESIHUOLLON JÄRJESTELMÄT Hulevesiviemärit TURVALLISUUSRAKENTEET JA OPASTUSJÄRJESTELMÄT Opastus- ja ohjausjärjestelmät Liikennemerkit Opastaulut SÄHKÖ-, TELE- JA KONETEKNISET JÄRJESTELMÄT RAKENNUSTEKNISET RAKENNUSOSAT RAKENNELMAT JA KALUSTEET VIHERALUEIDEN HOITO JA KUNNOSSAPITO TAKUU JA KATSELMUKSET ISTUTUSTEN HOITO... 15

4 Järvenpään kaupunki TYÖSELOSTUS 4 (15) Rakennushankkeen yleistiedot Rakennushankkeen kuvaus Rakennushanke käsittää Usvapolun puiston, Päiväpolun puiston, Päiväpolun leikkipuiston ja Ruskopolun puiston rakentamisen. Työkohde sijaitsee Pajalan kaupunginosassa Usvapolun, Ruskopolun ja Auertien rajaamalla alueella. Hankkeeseen kuuluu erillinen valaistussuunnitelma sekä työselostus. Suunnittelijat, asiantuntijat Suunnitelmat on laatinut Studio Terra Oy, vastaavana suunnittelijana Sarianne Silfverberg, puhelin , sarianne.silfverberg@studioterra.fi. Osoite: Kirstinkatu 12, Helsinki, p Projektisuunnittelijana ja yhteyshenkilönä toimii Juha Kanerva, p , juha.kanerva@studioterra.fi Kunnallistekniset suunnitelmat on laatinut FINNMAP Infra Oy, jossa yhdyshenkilönä toimii projektipäällikkö Ari Vesola puhelin , e- mail ari.vesola@finnmap-infra.fi Osoite: Ratapihantie 11, (PL 114) Helsinki. Tilaajan, Järvenpään kaupunki, Kaupunkikehitys, Kunnallistekniikan suunnittelu, yhteyshenkilönä toimii suunnittelupäällikkö Kaarina Laine, puhelin , kaarina.laine@jarvenpaa.fi Yleistä Rakentaminen suoritetaan piirustusten edellyttämältä alalta niin, että kaikki rakennustöiden vaurioittamat alueet kunnostetaan. Kunnostettava alue siistitään välittömästi työn päätyttyä. Työmaan ja työturvallisuuden osalta työssä on noudatettava lakien, asetusten ja viranomaisten määräyksiä ja ohjeita. Tekniset vaatimukset Hankkeen yleiset tekniset vaatimukset ja kelpoisuuden osoittaminen on esitetty Viherympäristöliiton julkaisussa VRT 11 Viherrakentamisen työselitys ja Rakennustieto Oy:n julkaisussa InfraRYL 2010 Infrarakentamisen yleiset laatuvaatimukset. Tässä hankekohtaisessa työselostuksessa tarkennetaan ja täydennetään em.

5 Järvenpään kaupunki TYÖSELOSTUS 5 (15) julkaisuissa esitettyjä teknisiä vaatimuksia ja ohjeita. Tässä selostuksessa esitetyt vaatimukset tulevat pätemisjärjestyksessä ennen VRT 11:n ja InfraRYL 2010:n ja muiden yleisten ohjeiden vaatimuksia. Yksityiskohtainen asiakirjojen pätemisjärjestys esitetään urakkasopimuksessa. Rakennusosien ja tuotanto-osien sisällöt on kuvattu julkaisussa Infra 2010 Rakennusosa- ja hankenimikkeistö, Määrämittausohje. Laadunvalvonta ja kelpoisuusasiakirja Kaikki laadun varmistamiseksi tehtyjen mittausten ja kokeiden tulokset, katselmuspöytäkirjat, laadunvalvontaraportit ja suorituspöytäkirjat kootaan työmaalla ajan tasalla pidettävään kelpoisuusasiakirjaan. Työn laajuus Mittaukset Urakka-alue on esitetty suunnitelmakuvissa. Urakka-alue on kokonaan Järvenpään kaupungin omistuksessa olevaa puistoksi tai kaduksi kaavoitettua aluetta. Urakoitsijan tehtäviin kuuluvat kaikki sellaiset rakentamisessa tarpeelliset työt ja niihin kuuluvat hankinnat, jotka tarvitaan alueen saattamiseksi suunnitelmien edellyttämään kuntoon, elleivät asiakirjat nimenomaan mainitse rakennuttajan huolehtivan tehtävästä. Suunnitelmien koordinaattijärjestelmä on ETRS-GK25 ja korkeusjärjestelmä N2000. Tieto nykyisten hule- ja jätevesiviemäreiden korkeusasemasta perustuu maastomittauksiin ja vanhoihin suunnitelmiin, tiedot on esitetty johtokartalla. Nykyisistä kaivoista on mitattava käyttöön jäävien putkien liitoskorkeudet ennen uusien liitosten rakentamista. Jos korkeudet tai sijainnit poikkeavat suunnitelmista, on otettava yhteys suunnittelijaan. Rakennettavien hulevesikaivojen sijainnit on määritelty suunnitelmissa. Maaperätiedot Kairausten mukaan alueella pohjamaana on savea ja silttiä. Alueella ei ole havaittavissa avokalliota.

6 Järvenpään kaupunki TYÖSELOSTUS 6 (15) Erityisiä määräyksiä Massojen muuntokertoimet Tilavuuskäsitteinä ja massakertoimina käytetään julkaisua Infra 2010 Rakennusosa- ja hankenimikkeistö, Määrämittausohje. Tilaajan / urakoitsijan materiaali Materiaalit Urakoitsija on velvollinen tilaajan materiaalia käyttäessään huolehtimaan siitä, että virheellistä materiaalia ei käytetä. Virheellisestä materiaalista on heti ilmoitettava valvojalle. Materiaalien, työsuoritusten ja menetelmien tulee vastata yleisesti käytettyjä ja hyväksyttyjä vaatimuksia. Suunnitelmassa mainitut tarvikkeet voidaan korvata käyttökohteen kannalta ominaisuuksiltaan ja laadultaan vastaavilla tarvikkeilla, mikäli rakennuttaja hyväksyy vaihdon. Vastaavuuden todistamisvelvollisuus samoin kuin vastuu vaihdosta jää kuitenkin sen esittäjälle. Maakostean betonin lujuusluokka on K10 ja runkoaineena käytetään mursketta 0-8 mm. Kaikkien käytettävien kiinnikkeiden tulee olla haponkestävää terästä. Kaivutyöt Kaivutöissä noudatetaan InfraRYL ja Kaivuutöissä tulee erityisesti huomioida olevien rakennusten routasuojaukset ja salaojat sekä putket ja kaapelit.

7 Järvenpään kaupunki TYÖSELOSTUS 7 (15) 1000 Maa-, pohja ja kalliorakenteet 1100 Olevat rakenteet ja rakennusosat 1110 Poistettava, siirrettävä ja suojattava kasvillisuus Tekniset vaatimukset ovat InfraRYL mukaiset seuraavin tarkennuksin. Kasvillisuuden suojausluokka on 1 (InfraRYL taulukko 11113:T1 s. 33). Pintavesien lammikoituminen, huuhtelu- ja pumppausvesien sekä muiden vahingollisten aineiden pääsy säilytettäviksi määrättyjen kasvien juurille urakkaaikana estetään. Kaikki kohdat, joissa maastoa on rikottu rakennustöiden yhteydessä, korjataan ennalleen. Kaivutöistä lähempänä kuin 1,5 m säilytettävien puiden latvuksen reunaa on sovittava valvojan kanssa. Ei konekaivua 2,0 m lähempänä säilytettäviä puita. Työkoneilla ei myöskään saa liikkua säilytettävien puiden juuristoalueella. Kapeiden (2 m leveiden) puistopolkujen rakentamisessa huomioidaan oleva puusto ja niiden juuristo; polkujen linjausta muutetaan tarvittaessa, jotta puusto säilyy mahdollisimman vahingoittumattomana. Mikäli säilytettäväksi merkittyjä puita joudutaan poistamaan on siitä sovittava tilaajan edustajan kanssa Poistettavat, siirrettävät ja suojattavat rakenteet Tekniset vaatimukset InfraRYL mukaiset. Työssä noudatetaan rakenteen omistajan antamia ohjeita. Rakennustyön aikana on tarpeellisin suojauksin huolehdittava siitä, ettei alueen rakenteita vaurioiteta. Kaikkien rakennusalueella olevien johtojen, kaapeleiden ja laitteiden tulee toimia häiriöttä sekä säilyä vahingoittumatta rakennustyön aikana. Rakenteiden ja laitteiden sijainnit ja työskentelylle asettamat rajoitukset urakoitsija selvittää rakenteen tai laitteen haltijalta. Alueen itäreunassa Auertien varressa puiston ja katualueen rajalla kulkee hulevesilinja ja vesijohto sekä tele- ja sähkökaapeleita. Usva-, Päivä- ja Ruskopolun puistoissa kulkee katu- ja puistovalaistuksen kaapeleita. Lisäksi leikkikentän alueella kulkee kaukolämpölinja Poistettavat ja siirrettävät maa- ja pengerrakenteet Tekniset vaatimukset InfraRYL mukaiset. Rakennettavalla alueella poistetaan pintamaat ja pohjamaa tarvittavilta osin niin, että uudet rakennekerrokset saadaan toteutettua suunnitelmien mukaisesti. Nurmetettavalta alueelta poistetaan oleva nurmikko ja pintamaa vain tarvittaessa.

8 Järvenpään kaupunki TYÖSELOSTUS 8 (15) Kapeiden (2 m leveiden) puistopolkujen kohdalta poistetaan nurmikko ja pintamaa vain työn kannalta välttämättömältä alueelta Perustusrakenteet 1330 Arinarakenteet 1331 Kiviainesarinat Tekniset vaatimukset InfraRYL mukaiset. Rumpu perustetaan 150 mm paksun asennusalustan ja 300 mm paksun tiivistetyn murskearinan varaan. Murskearina tehdään kantavan kerroksen materiaalista #0/45mm. Murskearinan kiedotaan N3-luokan suodatinkankaaseen Pohjarakenteet 1420 Suojaukset ja eristykset 1421 Roudaneristykset Tekniset vaatimukset InfraRYL mukaiset. Uudet hulevesiviemärit lämpöeristetään. Lämpöeristeenä käytetään XPSlevyä, paksuudeltaan 100 m, puristuslujuus 300 kpa. Lämpöeristys tehdään 1,2 m:n levyisenä Kuivatusrakenteet 1431 Salaojat Tekniset vaatimukset InfraRYL mukaiset. Salaojaputkina käytetään 110/95 M-SN8 putkia. Salaojan tarkastuskaivot ovat 560/500 muovikaivoja, joissa on 300 litran lietepesä ja valurautakansisto 40 t. Salaojakaivojen kannet jää maan alle piiloon 10 cm maanpinnan alapuolelle Avo-ojat ja uomat Tekniset vaatimukset InfraRYL mukaiset Puistojen tontin ja kadun vastaisille reunoille tehdään ojapainanteet, joilla vesi johdetaan oleviin hulevesikaivoihin. Olevat ojat kunnostetaan. Ojien luiskien kaltevuus on 1: Rummut Tekniset vaatimukset InfraRYL Rummun päät viistetään ja viimeistellään näkymättömiin murskatulla pintamaalla käytävän rakentamisen yhteydessä.

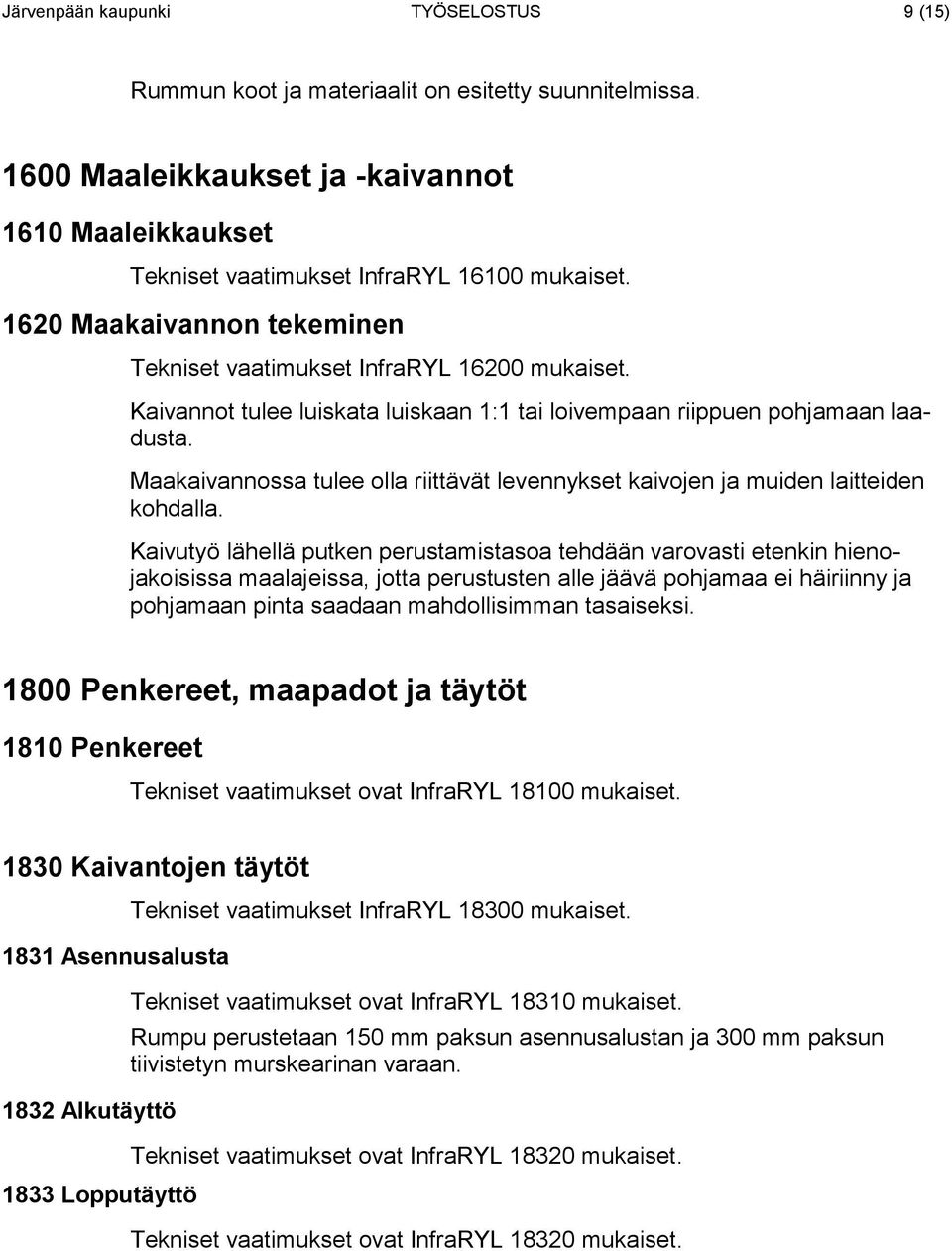

9 Järvenpään kaupunki TYÖSELOSTUS 9 (15) Rummun koot ja materiaalit on esitetty suunnitelmissa Maaleikkaukset ja -kaivannot 1610 Maaleikkaukset Tekniset vaatimukset InfraRYL mukaiset Maakaivannon tekeminen Tekniset vaatimukset InfraRYL mukaiset. Kaivannot tulee luiskata luiskaan 1:1 tai loivempaan riippuen pohjamaan laadusta. Maakaivannossa tulee olla riittävät levennykset kaivojen ja muiden laitteiden kohdalla. Kaivutyö lähellä putken perustamistasoa tehdään varovasti etenkin hienojakoisissa maalajeissa, jotta perustusten alle jäävä pohjamaa ei häiriinny ja pohjamaan pinta saadaan mahdollisimman tasaiseksi Penkereet, maapadot ja täytöt 1810 Penkereet Tekniset vaatimukset ovat InfraRYL mukaiset Kaivantojen täytöt 1831 Asennusalusta 1832 Alkutäyttö 1833 Lopputäyttö Tekniset vaatimukset InfraRYL mukaiset. Tekniset vaatimukset ovat InfraRYL mukaiset. Rumpu perustetaan 150 mm paksun asennusalustan ja 300 mm paksun tiivistetyn murskearinan varaan. Tekniset vaatimukset ovat InfraRYL mukaiset. Tekniset vaatimukset ovat InfraRYL mukaiset.

10 Järvenpään kaupunki TYÖSELOSTUS 10 (15) 2000 Päällys- ja pintarakenteet 2100 Päällysrakenteen osat Rakentamisen aikana urakoitsijan tulee varmistaa, että pohjamaa on suunnitelmien mukainen. Jos pohjamaan luokka poikkeaa suunnitelmista, urakoitsijan on otettava yhteys tilaajaan. Mitoitusroudansyvyys on 1,5 m. Pohjamaaluokka on oletettu F. Rakennekerrosten paksuudet on esitetty päällysrakennekuvassa, piir. nro Kivituhkapäällysteisistä alueista oleskelualueet tehdään päällysrakennetyypin R3 mukaan, huoltoajolle tarkoitettu alue R2 mukaan ja kapeat puistopolut R6 mukaan Suodatinrakenteet Tekniset vaatimukset InfraRYL mukaiset Suodatinkerrokset Suodatinkerros voidaan korvata N3-luokan geotekstiilillä, mutta rakennekerrosten kokonaispaksuus on pidettävä vähintään suunnitelmissa esitetyn mukaisena. Suodatinkangasta ei laiteta puiden kasvualustan eikä pensaiden istutusalueiden kasvualustan alle Suodatinkangas Käytetään N3 luokan suodatinkangasta Jakavat kerrokset, eristys- ja välikerrokset Tekniset vaatimukset InfraRYL mukaiset Jakava kerros Tekniset vaatimukset ovat InfraRYL mukaiset Kantavat kerrokset Tekniset vaatimukset InfraRYL mukaiset Sitomaton kantava kerros Tekniset vaatimukset ovat InfraRYL mukaiset.

11 Järvenpään kaupunki TYÖSELOSTUS 11 (15) 2140 Päällysteet ja pintarakenteet 2141 Asfalttipäällysteet Tekniset vaatimukset InfraRYL mukaiset. Asfalttipäällysteenä käytetään AB 22/120. Asfalttikerroksen paksuus on 50 mm Betoniset pintarakenteet Betonikivi- ja laattapäällysteet Tekniset vaatimukset InfraRYL mukaiset Puistopenkkien ja pöytäryhmän alusta kivetään betonilaatoin. Työ tehdään Järvenpään kaupungin periaatepiirroksen, piir. nro 5393 (Ramboll ), mukaisesti kohteeseen sovellettuna Sitomattomat pintarakenteet Tekniset vaatimukset ovat InfraRYL mukaiset. Kivituhkapäällyste kalliomurskeesta, jonka rakeisuus on 0 6 mm, väri harmaa Reunatuet, kourut, askelmat ja eroosiosuojaukset 2210 Reunatuet, kourut, askelmat ja muurit 2211 Reunatuet Tekniset vaatimukset InfraRYL mukaiset Upotettavat betonireunatuet Muut reunatuet Betonilaatoitetut alueet reunustetaan upotettavilla reunalistoilla Järvenpään kaupungin periaatepiirroksen, piir. nro 5393 (Ramboll ), mukaisesti kohteeseen sovellettuna. Raunalistat tuetaan maakostealla betonilla. Näkymä kivituhka-alueelle päin on 20 mm. Pensasalueet rajataan nurmikosta ja kivituhka-alueista puisella reunatuella detaljipiirrustuksen mukaisesti. Turvasora-alue rajataan maahan upotettavilla 150 x 150 parruilla siten, että parru on 75 mm ympäristöään ylempänä. Parrujen särmät viistetään 5x5 mm. Jatkokset ja liitokset tehdään lapaliitoksin. Liitokset kiinnitetään upotetuin pulttiliitoksin. Parrut kiinnitetään maahan harjateräksin detaljipiirrustuksen mukaisesti.

12 Järvenpään kaupunki TYÖSELOSTUS 12 (15) 2300 Kasvillisuusrakenteet 2310 Kasvualustat ja katteet 2311 Kasvualustat Tekniset vaatimukset VRT mukaiset Ennen kasvualustojen levitystä on rakennuttajalle varattava tilaisuus suorittaa pohjatöiden tarkastus Tuotteistetut kasvualustat 2312 Katteet Tekniset vaatimukset VRT mukaiset. Tekniset vaatimukset ovat InfraRYL mukaiset seuraavin tarkennuksin. Katteena käytetään vain orgaanisia kateaineita. Katteena käytetään kaikilla istutusalueilla puistokatetta, kerrospaksuus mm. Katetta ei uloteta puiden juurenniskaan saakka. Nurmialueilla oleville puille ja yksittäispensaille (myös oleville) tehdään halkaisijaltaan 1 m:n katekaulus Nurmi- ja niittyverhoukset Kylvönurmikot Tekniset vaatimukset ovat InfraRYL mukaiset seuraavin tarkennuksin. Säilytettävien puiden ja pensaiden juuristoalueella nurmikko uusitaan vain tarvittaessa Istutukset Käytettävien puuvartisten taimien lisäyslähteen tulee pääosin olla kotimainen. Istutuksiin käytetään Suomessa monistettuja taimia, jotka hankitaan kotimaisilta taimistoilta. Taimien on täytettävä taimiaineistolaissa (727/00) ja sen perusteella annetuissa säädöksissä määrätyt vaatimukset. Vain rakennuttajan luvalla voidaan käyttää ulkomaista alkuperää olevia taimia Puut Puistopuut Tekniset vaatimukset ovat InfraRYL mukaiset seuraavin tarkennuksin. Puistopuina käytetään suunnitelman mukaisia lajikkeita paakkutaimina. Puiden tuenta kahdella tukiseipäällä InfraRYL kuvan 23311:K5 b mukaan. Sidonnat ja tuennat tarkastetaan vuosittain. Tuennat poistetaan heti, kun puut eivät niitä enää tarvitse, n. 2-4 kasvukauden jälkeen. Kaikkien puiden rungot suojataan jyrsijöitä vastaan metallisella verkkorakenteella, joka ulottuu väh. metrin korkeuteen.

13 Järvenpään kaupunki TYÖSELOSTUS 13 (15) Puille asennetaan kastelupussit, malli Haveno Treegator Original 75 l tai vastaava. Takuuaikana puut kastellaan koko kasvukauden ( ), jotta taataan kasvuun lähtö ja kasvu. Vettä annetaan vähintään 50 litraa/puu/2 x viikko Pensaat ja köynnökset Tekniset vaatimukset ovat InfraRYL mukaiset seuraavin tarkennuksin. Samanlajisten taimien tulee olla keskenään samaa kantaa. Lehtipensaat istutetaan kasvualustaan lomittain. Taimien etäisyys istutusalueen reunasta tulee olla 40 cm Järjestelmät 3100 Vesihuollon järjestelmät 3120 Hulevesiviemärit Tekniset vaatimukset ovat InfraRYL mukaiset Suunnitelmapiirustusten mukaisesti hulevesiputkina käytetään SN8- muoviputkia. Hulevesikaivot ovat 560/500 mm teleskoopillisia muovikaivoja, lietepesän koko on 300 l Turvallisuusrakenteet ja opastusjärjestelmät 3220 Aidat, puomit ja portit 3222 Suoja-aidat Tekniset vaatimukset ovat InfraRYL mukaiset. Leikkialueen ympärille asennetaan kolmilanka-aita suunnitelman mukaisesti esim. Legi-R-fit Lemminkäinen tai vastaava. Aitojen korkeus on vähintään 1280 mm maasta ylälangan yläpintaan mitattuna (elementin korkeus 1230 mm). Aitojen alle jäävän raon korkeus on >50 ja < 100 mm. Säletiheys 50 x 200 mm. Vaakalangat 8 mm vahvuisia, pystylangat 6 mm vahvuisia. Aidan yläpinnan tulee olla piikitön. Tolppien perustamistapa on esitetty detaljipiirrustuksessa Aidan yläreunan tulee aina olla vaakasuora. Mahdolliset leikkaus- ja hitsauskohdat korroosiosuojataan ja maalataan aidan väriseksi. Portit samalta valmistajalta kuin aidat. Tolpat 100 x 100 mm, lehti 40 x 40 mm, säleet kuten aidassa. Porttien korkeus on sama kuin aidalla, Käyntiportin leveys k/k=1000 mm. Ajoportin leveys k/k=3500 mm. Porttien alle jäävä rako on 100 mm. Ajoporttien lukituksena on kääntösalvat, lisäksi lukituksena ovat ketjulukot. Ajoporttien molemmat puoliskot varustetaan portin ulkopuolelle

14 Järvenpään kaupunki TYÖSELOSTUS 14 (15) asennettavin maasalvoin ja maahan upotettavin vastakappalein. Käyntiportin lukitus 2-otesalvalla, esim. Aino-turvalukko. Porttien tolpat yhdistetään toisiinsa maanalaisella hitsatulla palkilla. Asennus toimittajan ohjeiden mukaan Opastus- ja ohjausjärjestelmät 3261 Liikennemerkit 3264 Opastaulut Tekniset vaatimukset ovat InfraRYL 3261 mukaiset. Tekniset vaatimukset ovat InfraRYL 3264 mukaiset. Leikkipuiston opastaulujen tekstit Järvenpään kaupungin ohjeistuksen mukaisesti Sähkö-, tele- ja konetekniset järjestelmät Valaistus- ja sähkötyöt tehdään erillisen valaistussuunnitelman ja urakkaohjelman mukaan Rakennustekniset rakennusosat 4600 Rakennelmat ja kalusteet Tekniset vaatimukset ovat VRT mukaiset. Välineet ja varusteet asennetaan ja huolletaan valmistajan ohjeiden mukaan. Sijoittaminen ja suuntaaminen tehdään suunnitelman mukaan. Kaikki varusteet asennetaan kiinteästi vaakasuoraan. Varusteiden tarvittavat tukivalut ja perustukset tehdään pinnoitteen alle näkymättömiin. Penkit asennetaan Järvenpään kaupungin periaatepiirroksen, piir. nro 5393 (Ramboll ), mukaisesti kohteeseen sovellettuna Viheralueiden hoito ja kunnossapito Viheralueiden hoidon teknisten vaatimusten osalta noudatetaan Viherympäristöliiton julkaisua Viheralueiden hoito VHT 14. Takuu ja katselmukset Urakoitsija antaa kaikelle tekemälleen työlle kahden vuoden teknisen takuun.

15 Järvenpään kaupunki TYÖSELOSTUS 15 (15) Istutusten hoito Takuuaika on kaksi vuotta ja takuu alkaa töiden loppukatselmuspäivästä. Urakkaan sisältyy takuuajan hoitovastuu. Takuuaikana kuolleet kasvit tulee uusia heti, kun istutusaika sen sallii. Takuukatselmuksessa hyväksytään vain ne kasvit, joissa on kullekin lajille ja lajikkeelle ominainen uusi kasvu. Takuu ei koske kasveille ulkopuolisen aiheuttamia mekaanisia vaurioita. Urakoitsijan on pidettävä hoitotoimista työmaapäiväkirjaa, josta selviää tehdyt toimenpiteet ja niiden ajankohdat. Takuuvuosien hoitotöiden maksuerä maksetaan vain täytettyä ja toimitettua työmaapäiväkirjaa vastaan. Alue hoidetaan hoitoluokkien A2 mukaan (Viherympäristöliitto ry:n Viheralueiden hoitoluokitus 2007). Urakoitsijan takuuaikaisiin hoitotoimiin kuuluu ikivihreiden puiden suojaus kevätahavalta (=neulasten kuivumiselta). Juha Kanerva
