Tuotetietojen täydentäminen sähköpisteelle

Transkriptio

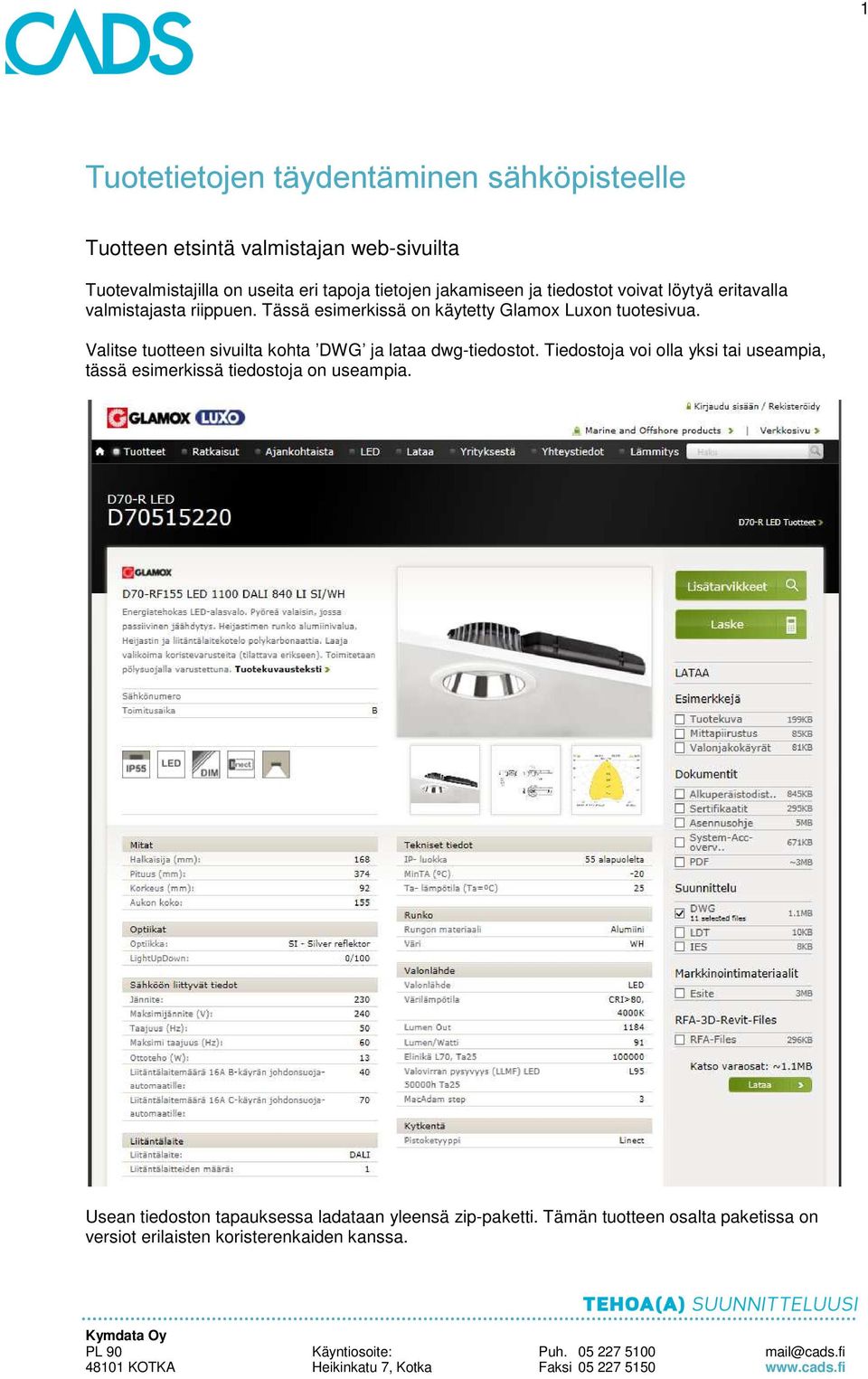

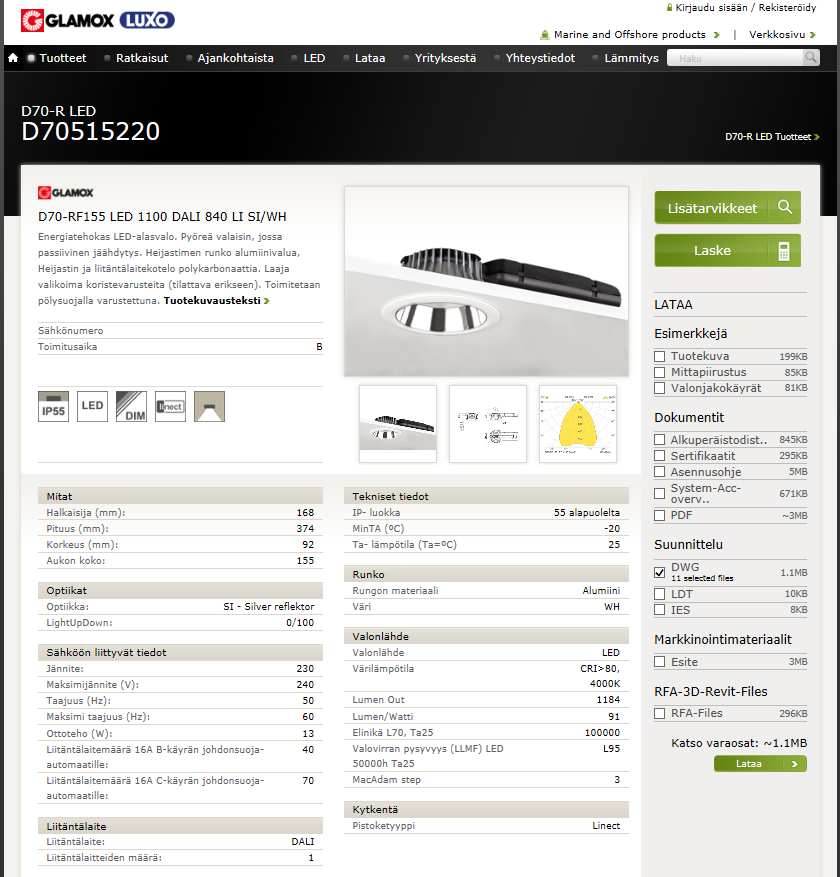

1 1 Tuotetietojen täydentäminen sähköpisteelle Tuotteen etsintä valmistajan web-sivuilta Tuotevalmistajilla on useita eri tapoja tietojen jakamiseen ja tiedostot voivat löytyä eritavalla valmistajasta riippuen. Tässä esimerkissä on käytetty Glamox Luxon tuotesivua. Valitse tuotteen sivuilta kohta DWG ja lataa dwg-tiedostot. Tiedostoja voi olla yksi tai useampia, tässä esimerkissä tiedostoja on useampia. Usean tiedoston tapauksessa ladataan yleensä zip-paketti. Tämän tuotteen osalta paketissa on versiot erilaisten koristerenkaiden kanssa.

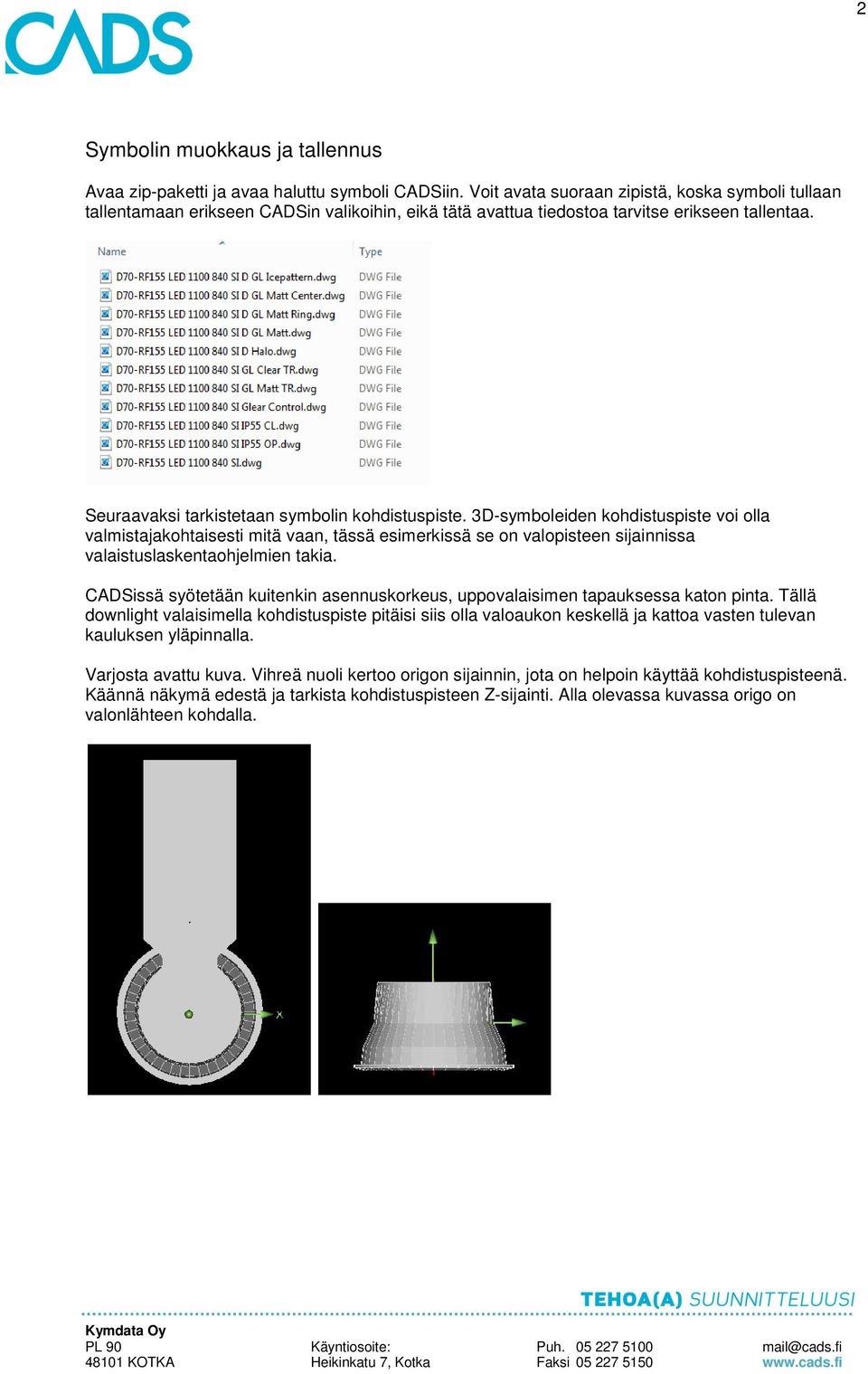

2 2 Symbolin muokkaus ja tallennus Avaa zip-paketti ja avaa haluttu symboli CADSiin. Voit avata suoraan zipistä, koska symboli tullaan tallentamaan erikseen CADSin valikoihin, eikä tätä avattua tiedostoa tarvitse erikseen tallentaa. Seuraavaksi tarkistetaan symbolin kohdistuspiste. 3D-symboleiden kohdistuspiste voi olla valmistajakohtaisesti mitä vaan, tässä esimerkissä se on valopisteen sijainnissa valaistuslaskentaohjelmien takia. CADSissä syötetään kuitenkin asennuskorkeus, uppovalaisimen tapauksessa katon pinta. Tällä downlight valaisimella kohdistuspiste pitäisi siis olla valoaukon keskellä ja kattoa vasten tulevan kauluksen yläpinnalla. Varjosta avattu kuva. Vihreä nuoli kertoo origon sijainnin, jota on helpoin käyttää kohdistuspisteenä. Käännä näkymä edestä ja tarkista kohdistuspisteen Z-sijainti. Alla olevassa kuvassa origo on valonlähteen kohdalla.

3 3 Poista varjostus ja osoita hiirellä haluttua kohdistuspisteen tasoa. Lue koordinaatiston arvo (-45) Tässä tapauksessa kohdistuspiste on siis 45mm liian ylhäällä. Käännä näkymä taas ylhäältä. Valitse kaikki elementit ja muuta valittujen elementtien väri arvoon symboli. Näin symboli noudattaa jatkossa asetustiedoston värejä. Varmista, että kaikki elementit ovat edelleen valinnassa ja valitse hiiren oikealla avautuvasta valikosta siirrä. Osoita kohdistuspiste johonkin kohtaan kuvassa ja siirrä suhteellisesti 45mm ylöspäin. Siirtymää kysyttäessä syötä Seuraavaksi tallennetaan symboli omaa 3D-valikkoon. Valitse valikosta Luo oma 3D-symboli Valitse kaikki elementit ja hyväksy valinta. Sijoita ohjelman pyytämä tunnusattribuutti johonkin kohti valaisimen sisälle. Ohjelman pyytäessä kohdistuspistettä, voit nyt syöttää origon, eli 0,0,0.

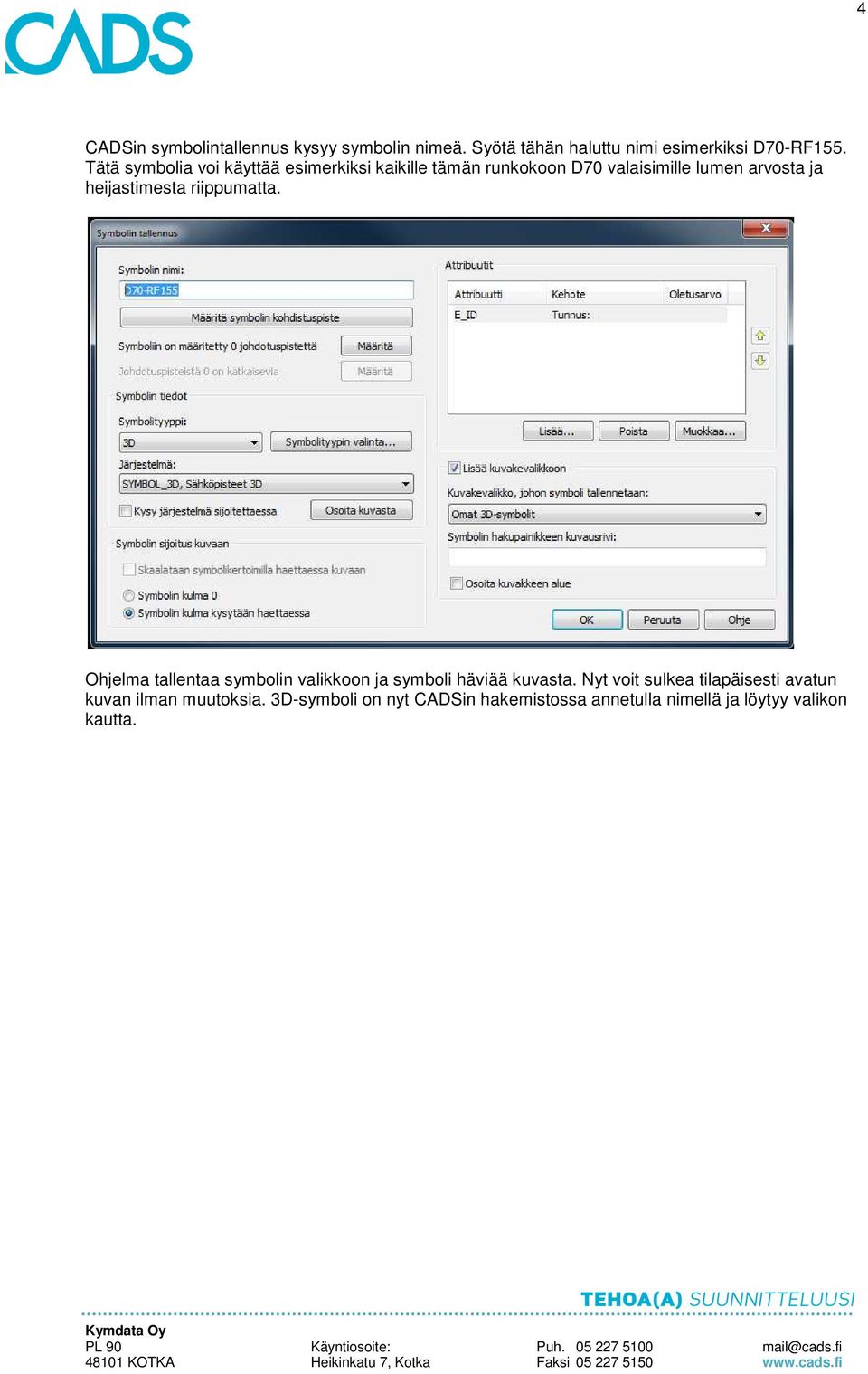

4 4 CADSin symbolintallennus kysyy symbolin nimeä. Syötä tähän haluttu nimi esimerkiksi D70-RF155. Tätä symbolia voi käyttää esimerkiksi kaikille tämän runkokoon D70 valaisimille lumen arvosta ja heijastimesta riippumatta. Ohjelma tallentaa symbolin valikkoon ja symboli häviää kuvasta. Nyt voit sulkea tilapäisesti avatun kuvan ilman muutoksia. 3D-symboli on nyt CADSin hakemistossa annetulla nimellä ja löytyy valikon kautta.

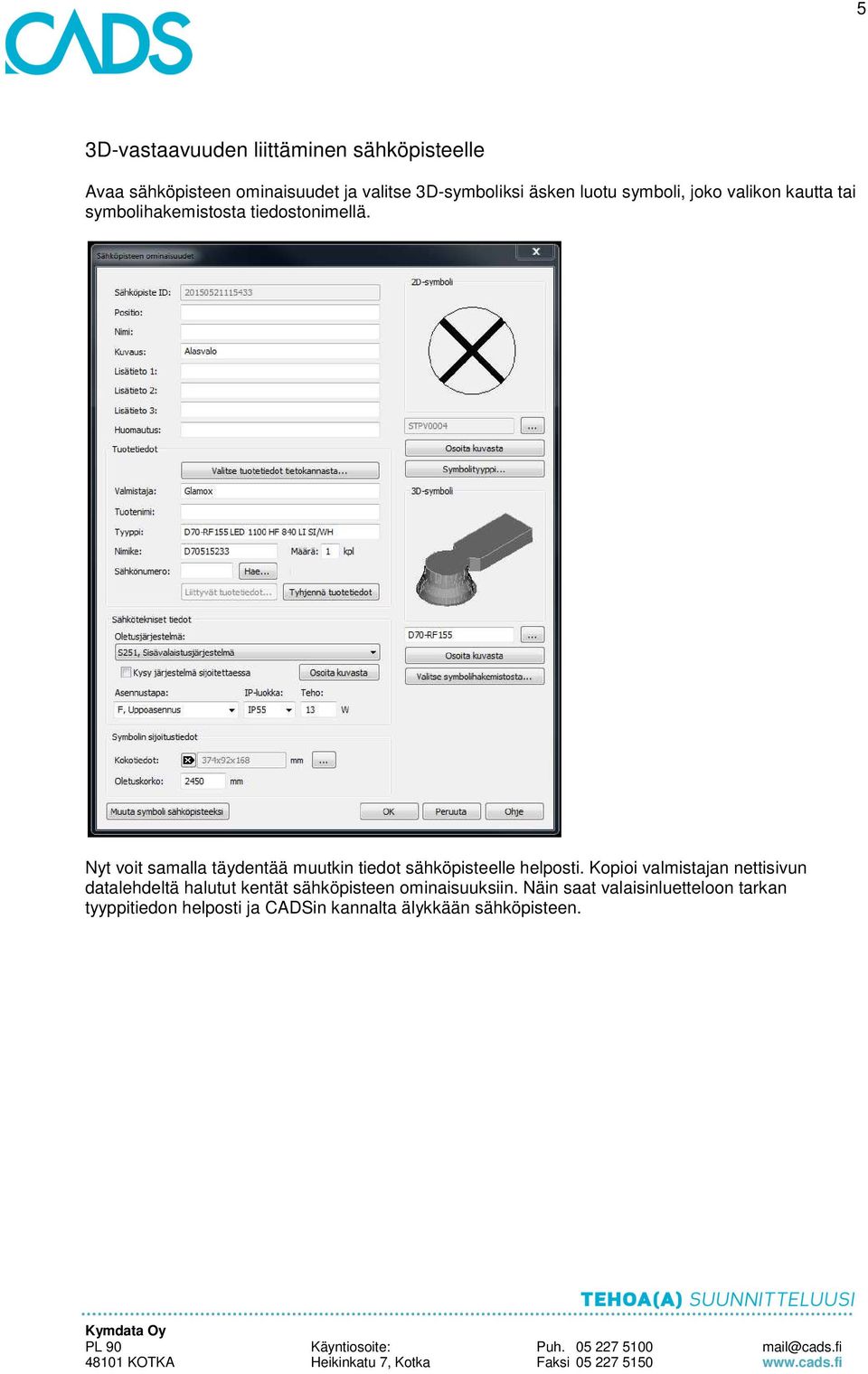

5 5 3D-vastaavuuden liittäminen sähköpisteelle Avaa sähköpisteen ominaisuudet ja valitse 3D-symboliksi äsken luotu symboli, joko valikon kautta tai symbolihakemistosta tiedostonimellä. Nyt voit samalla täydentää muutkin tiedot sähköpisteelle helposti. Kopioi valmistajan nettisivun datalehdeltä halutut kentät sähköpisteen ominaisuuksiin. Näin saat valaisinluetteloon tarkan tyyppitiedon helposti ja CADSin kannalta älykkään sähköpisteen.
