Tässä harjoituksessa opit laatimaan luokitellun teemakartan maastossa aiemmin keräämästäsi aineistosta. Käytämme Esrin ArcGis-palvelun ilmaisia ominaisuuksia.

Aineiston korjaaminen (arvojen muuttaminen tai sijaintien korjaaminen, katso kohta 6.) vaatii myös kirjautumisen. Aloita menemällä selaimella osoitteeseen www.arcgis.com.

1 Tässä harjoituksessa opit laatimaan luokitellun teemakartan maastossa aiemmin keräämästäsi aineistosta. Käytämme Esrin ArcGis-palvelun ilmaisia ominaisuuksia. Kartan tekoa voi harjoitella kokonaan ilman kirjautumista, mutta jos haluat tallentaa tai jakaa kartan, on sinun rekisteröidyttävä palveluun. Aineiston korjaaminen (arvojen muuttaminen tai sijaintien korjaaminen, katso kohta 6.) vaatii myös kirjautumisen. Aloita menemällä selaimella osoitteeseen Jos haluat tällä hetkellä ainoastaan hieman kokeilla kartan tekemistä ilman kirjautumista, voit siirtyä vaiheeseen 2. Paina Kirjaudu sisään. 1. Valitse vaihtoehto Luo uusi Public Account -tili Anna tarvittavat tiedot, käy lukemassa ja hyväksymässä käyttöehdot ja paina Luo oma käyttäjätili. Tilisi luomisen yhteydessä kirjaudut sisään uudella käyttäjätunnuksellasi automaattisesti. Voit myös muokata proﬁiliasetuksiasi tilin luonnin jälkeen. Täältä voit halutessasi muuttaa kielen myös ruotsiksi tai engalnniksi. Public Account-tili on pysyvä, joten kannattaa käyttää mieluummin sitä kuin kaupallisen tilin kokeiluversiota joka toimii vain 30 päivää. Toki voit halutettasi tutkia myös maksullisen version ominaisuuksia. 1.

2. Valitse ylärivin valikkopalkista toiminto Kartta. ArcGis:n karttapalvelu aukeaa. Helpoiten saat siirrettyä aineistosi palveluun raahaamalla tiedoston hiirellä kartan päälle.

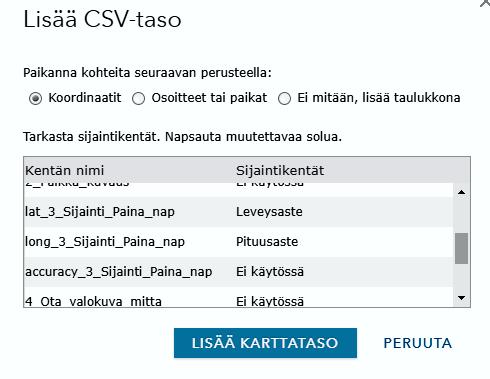

Valitse sijaintikenttien pudotusvalikosta leveysaste ja pituusaste. Paina lopuksi Lisää karttataso.

on mahdollista tehdä teemakarttoja vaihtuvan kokoisilla symboleilla 3. Aineistosta tai väriä muuttavilla symboleilla.

2 2. Valitse ylärivin valikkopalkista toiminto Kartta. ArcGis:n karttapalvelu aukeaa. Helpoiten saat siirrettyä aineistosi palveluun raahaamalla tiedoston hiirellä kartan päälle. Palvelu kysyy nyt sinulta mistä se löytää aineistostasi pisteiden koordinaatit. Esim. Epicollectista tuodussa aineistossa kenttien nimet sisältävät lat ja sijainti sekä lon ja sijainti. Valitse sijaintikenttien pudotusvalikosta leveysaste ja pituusaste. Paina lopuksi Lisää karttataso. Mikäli pisteet tulevat ihan hulluihin paikkoihin, on todennäköisin virhe tässä kohdassa se että pituus- ja leveysasteet ovat väärin päin. on mahdollista tehdä teemakarttoja vaihtuvan kokoisilla symboleilla 3. Aineistosta tai väriä muuttavilla symboleilla. Kaikille pisteille voi myös antaa samanlaisen symbolin tai puolestaan jokaiselle erilaisen. Heathmap-kartta on myös mahdollinen, se sopii aineistoon jossa on kerätty pisteitä runsaasti ja melko tiheästi. Tässä esimerkissä teemme teemakartan värejä muuttavilla symboleilla. Vie hiiri aineistosi nimen kohdalle ja valitse muotoja sisältävä symboli niin pääset aineiston visualisointityökaluun. Valitse visualisoitava aineistosi numeerinen ominaisuustieto. Valitse värien mukaan visualisoitava tyyli. Paina vielä uudelleen samasta kohdasta siihen ilmestyvää Valinnatnappia. 2.

4. Nyt aletaan muokata kartan tyyliä sopivaksi. Valitse ensiksi Symbolit.

Täytä-valinnan kautta voit vaikuttaa visualisointisi värimaailmaan.

Seuraavaksi tutustutaan aineiston luokittelumahdollisuuksiin.

Voit myös itse muokata selitteeseen tulevia tekstejä.

3 4. Nyt aletaan muokata kartan tyyliä sopivaksi. Valitse ensiksi Symbolit. Muuta symboleita isommaksi muoto-valinnan kautta liukusäätimellä. 5. Täytä-valinnan kautta voit vaikuttaa visualisointisi värimaailmaan. Nyt kartassasi on oma väri jokaisella havaintopisteellä. Seuraavaksi tutustutaan aineiston luokittelumahdollisuuksiin. Laita ruksi kohtaan Luokittele aineisto. Voit myös itse muokata selitteeseen tulevia tekstejä. Kokeile eri luokittelumenetelmiä ja tutki niiden vaikutusta visualisoinnin ulkonäköön. Kokeile myös vaihtaa luokkien määrää. Kun olet tyytyväinen visualisointiisi, paina OK. Nyt sinun täytyy painaa vielä Valmis niin pääset pois tyylien muokkaustilasta. 3.

6. Tutustu nyt kartan käyttöliittymään ja tutki miten vielä voit muokata karttaasi. Yksityiskohdat tarkoittaa vasemmalla olevaa palkkia, johon voit valita näkyviin esim.

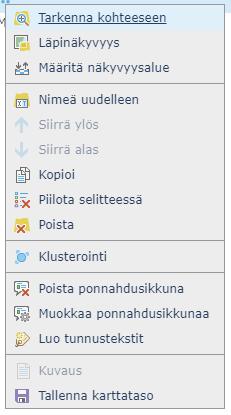

Näet karttatasot tässä listassa, kun Sisältö on valittuna Painamalla karttatasosi nimen perässä olevia kolmea pistettä, avautuu tärkeä valikko.

esim. siirtää pisteiden paikkoja, on se mahdollista. Tällöin on tasosi kuitenkin tallennettava (Tallenna karttataso) ja sinun on oltava kirjautuneena.

4 6. Tutustu nyt kartan käyttöliittymään ja tutki miten vielä voit muokata karttaasi. Yksityiskohdat tarkoittaa vasemmalla olevaa palkkia, johon voit valita näkyviin esim. sisällön josta karttatasosi löytyvät. Etäisyyksien ja pinta-alan mittaus Taustakartan vaihto Tästä saat selitteen näkyville. Sinun karttatasosi on tässä. Näet karttatasot tässä listassa, kun Sisältö on valittuna Painamalla karttatasosi nimen perässä olevia kolmea pistettä, avautuu tärkeä valikko. Sieltä voit mm: Ÿ Zoomata tutkimusalueelle Ÿ Määrittää karttatason läpinäkyvyyden Ÿ Nimetä karttatason uudelleen Ÿ Aineiston muokkaus: Ÿ Mikäli sinulla on vielä tarvetta muokata karttasi sisältöä, esim. siirtää pisteiden paikkoja, on se mahdollista. Tällöin on tasosi kuitenkin tallennettava (Tallenna karttataso) ja sinun on oltava kirjautuneena. Tallennuksen jälkeen valitse vasemman ylänurkan ArcGIS-pudotusvalikosta Sisältö, avaa juuri tallentamasi Feature layer -tyyppinen aineistotaso. Valkitse vielä Avaa kartankatseluohjelmassa. Nyt pääset muokkaamaan kohteita klikkaamalla niitä ja valitsemalla Muokkaa. Palaa nyt muokkaamaan symbolien tyyliä ja kokeilla tehdä visualisointi käyttäen muuttuvan kokoisia symboleita. 4.

5 6. Tallenna seuraavaksi karttasi. Anna kartalle nimi, ja vähintään yksi tunniste, tässä tapauksessa esim. pysäköinti. Valitse seuraavaksi toiminto Jaa. Mikäli karttaa ei tehdä julkiseksi kohdan Kaikki (julkinen) ruksilla, vain sinä pääset näkemään oman karttasi. Jos teet kartan julkiseksi, voit antaa kartan toisille katsottavaksi linkin avulla. Oppilaat voivat esim. palauttaa tällaisen karttalinkin tehtävän tuotoksena. Kartta on verkossa kaikkien nähtävänä. Lisäksi voit julkaista kartan verkkosivustolla, kuten esim. blogissa. Valitse tällöin Upota verkkosivustoon, ja kopioi koodirivi blogialustasi editoriin. Voit myös kokeilla Web-sovelluksen tekemistä, jonka voi myös julkaista verkossa. Tähän on valmiina useita visuaalisesti näyttäviä mallipohjia. Kaikki tallentamasi aineisto tallentuu palvelimelle käyttäjätunnuksesi alle. 6. Vasemmasta yläreunasta löytyy valikko, josta pääset mm. selaamaan tuottamiasi karttoja. Ryhmätoiminnon avulla voit kutsua muita käyttäjiä ryhmään, johon ryhmän jäsenet voivat jakaa tekemiään karttoja. Jakaminen tapahtuu kuten kohdassa kuusi, mutta jos käyttäjä on jonkun ryhmän jäsen näkyy silloin myös vaihtoehtona ryhmään jakaminen. Ilmaista tiliä käytettäessä on kaikki kartat kuitenkin jaettava myös julkisiksi vaikka käyttäisitkin ryhmiä. Hyviä karttahetkiä! Palautetta ohjeesta voit lähettää osoitteeseen 5.
