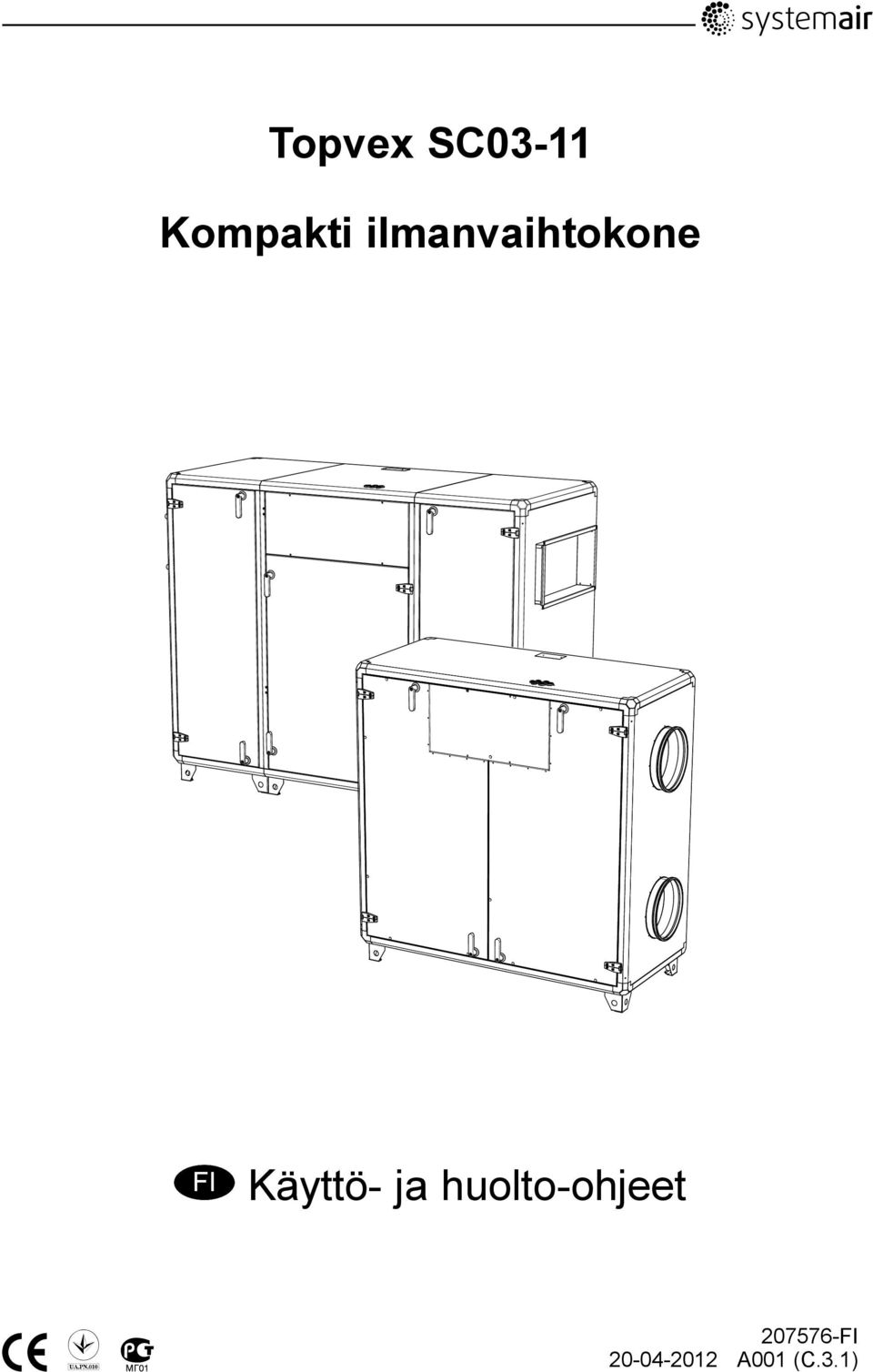

1 Kompakti ilmanvaihtokone FI A001 (C.3.1)

2 Sisällysluettelo 1 Varoitukset Koneen kuvaus Sisäiset komponentit Sisäisten osien kuvaus Tulo- ja poistoilmapuhaltimet Tulo- ja poistoilmansuodattimet Lämmönvaihdin Lämpötila-anturit Vesilämmityspatteri Sähkölämmitin Sisäiset komponentit, sähkökytkentäkotelo Sulatustoiminto Käyttöliittymän kuvaus Ohjauspaneeli Ohjauspaneelin käyttö Käyttöönotto Ennen järjestelmän käynnistämistä Koneen perusasetus KÄYTTÄJÄ-/HUOLTOTASON valikkokatsaus Vapaajäähdytyksen kuvaus Huolto Tärkeää Huoltovälit Huolto-ohjeet Tulo-/poistoilmansuodattimen vaihtaminen Lämmönvaihtimen tarkastus Puhaltimien tarkastus Vesilämmityspatterin tarkistus Sähkölämmityspatterin tarkistus Poistosäleikköjen ja tuloilmahajottimien puhdistaminen Ulkoilmanoton tarkastus Kanaviston tarkastus Sisäisen pariston vaihto Vianetsintä Hälytykset Huolto...34

3 1 Varoitukset Seuraavat varoitukset on esitetty asiakirjan eri jaksoissa. Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Varoitus Vaikka koneen verkkoliitäntä onkin irrotettu, sisällä olevat pyörivät osat eivät kenties ole vielä pysähtyneet ja aiheuttavat sen vuoksi tapaturmavaaran. Varo teräviä reunoja huollon yhteydessä. Käytä suojavaatteita. Tätä konetta ei ole tarkoitettu lasten eikä sellaisten henkilöiden käyttöön, joiden fyysinen tai henkinen suorituskyky on rajoittunut tai joilta puuttuu kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö ole opastanut tai valvo heitä koneen käytössä. Lapsia tulee valvoa, jotta he eivät pääse leikkimään koneella Systemair AB

4 2 Koneen kuvaus 2.1 Sisäiset komponentit Kuva 1 Sisäiset komponentit ilmasymboleineen (vasenkätinen kone) Sijainti Kuvaus Symboli A B C Tuloilmaliitäntä Jäteilmaliitäntä Ulkoilmaliitäntä D Poistoilmaliitäntä 1 Tuloilmapuhallin 2 Jäteilmapuhallin 3 Tuloilmansuodatin 4 Poistoilmansuodatin 5 Lämmönvaihdin 6 Kytkentärasia 7 Poistoilman ohituspelti 8 Ulkoilman ohituspelti 9 Puhaltimien paineanturit 10 Suodattimen painevahti 2.2 Sisäisten osien kuvaus Tulo- ja poistoilmapuhaltimet Puhaltimissa on ulkopuolisella roottorilla varustetut EC-moottorit, joiden nopeutta voi säätää yksilöllisesti ja portaattomasti %. Nopeus on mahdollista ohjelmoida 2-portaiseksi (normaali/alennettu) riippuen Systemair AB

5 viikko-ohjelman ohjelmoinnista. Moottorin laakerit on kestovoideltu, joten ne eivät tarvitse huoltoa. Puhaltimet voidaan irrottaa puhdistusta varten, katso luku Puhaltimien paineanturit 2 paineanturia pitää ilmavirran vakiotasolla mittaamalla paine-eron puhaltimien siipipyörien imukartioiden yli (9, kuva 1). Paineanturit on asennettu tehtaalla kaikkiin CAV-koneisiin. VAV-yksiköissä paineantureita ei asenneta tehtaalla. Ne toimitetaan irrallaan koneiden kanssa ja asennetaan tulo- ja poistoilmakanaviin, lisätietoa VAV-asennuksista on Asennusohjeissa Tulo- ja poistoilmansuodattimet Suodattimet ovat pussisuodattimia, joiden suodatusluokat ovat F7 (tuloilma) ja F5 (poistoilma). Suodattimet on vaihdettava, kun ne ovat likaantuneet. Suodattimia voit tilata jälleenmyyjältäsi Suodattimien painevahti Painevahti mittaa paine-eron tulo- ja poistoilmansuodattimien yli (10, kuva 1.) Kun painehäviö saavuttaa asetetun arvon, pääsäätimessä laukaistaan hälytys. Paine-eron laukaisuarvoksi voidaan asettaa Pa. Painevahdin tehdasasetus on 240 Pa Lämmönvaihdin -mallit on varustettu erittäin tehokkaalla, vastavirtalämmönvaihtimella. Tarvittava tuloilman lämpötila pidetään sen vuoksi normaalisti yllä ilman lisälämmitystä. Lämmönvaihtimen toiminta on automaattinen ja riippuu asetetusta lämpötilasta. Lämmönsiirrin voidaan irrottaa puhdistusta ja huoltoa varten, katso luku Lämpötila-anturit 4 lämpötila-anturia (PT1000) on asennettu koneeseen tehtaalla. Tuloilma-anturi Poistoilma-anturi Ulkoilma-anturi Jäteilma-anturi -malleissa tuloilma-anturi toimitetaan irrallaan koneen mukana ja se pitää asentaa tuloilmakanavaan koneen ulkopuolelle. Katso tarkemmat tiedot asennusohjeista Vesilämmityspatteri Vesilämmityspatterilla varustetuissa koneissa patteri on sijoitettu tuloilmapuhaltimen jälkeen. Kierukan materiaalina on alumiinilamellein varustettu kupariputki galvanoidussa teräslevykehikossa. Lämmityspatterissa on ilmausnipat ja uppoanturi jäätymissuojana. -koneisiin, joissa ei ole patteria (Ei ole), voi asentaa vesilämmityspatterin. Lisätietoa on asennusohjeissa Sähkölämmitin Koneeseen sisäänrakennetun sähkölämmityspatterin lämmitysvastukset ovat ilmavirtauksen suunnassa tuloilmapuhaltimen jälkeen. Materiaali on ruostumatonta terästä. Sähkölämmityspatterissa on kaksi ylikuumenemissuojaa, automaattisesti palautuva ja manuaalisesti palautettava. Manuaalinen ylikuumenemissuoja palautetaan painamalla sähkölämmityspatterin kehyksen päällä olevaa punaista painiketta (kuva 2). Sähkölämmityspatterin tehonkulutusta ohjataan pääsäätimellä, joka säätää lämmitystä Systemair AB

6 portaattomasti TTC-triakkiohjauksella halutun tulo-/poisto- tai huoneilman lämpötilan mukaan, joka asetetaan ohjauspaneelista. Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Kuva 2 Ylikuumenemissuojan manuaalinen palautus -koneessa Systemair AB

7 2.3 Sisäiset komponentit, sähkökytkentäkotelo Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. -mallit on varustettu sisäisellä säätimellä ja johdotuksella (kuva 3). Kuvassa on -koneiden sähkökytkentäkotelo. Kuva 3 Sähkökomponentit Sijainti 1 Säädin E-28 Kuvaus 2 Muuntaja 230 V/24 V AC 3 Liittimet sisäisille ja ulkoisille komponenteille 4 Liittimet sisäiselle johdotukselle 5 Liittimet koneen verkkoliitäntään 6 Kontaktori (K1) 7 Kontaktori (K2) päälle/pois, vesipumpun ohjaus (vain LV-koneet, ei EL-koneissa) 8 Automaattivaroke 9 Lämmittimen automaattivaroke 10 Kontaktori (K3), sähkölämmityspatterin päälle/pois-ohjaus 11 TTC, sähkölämmityspatterin ohjaus Systemair AB

8 3 Sulatustoiminto Ulkolämpötila määrää lämmönvaihdinyksikön sulatustarpeen. Sulatukseen kuuluu kolme vaihetta riippuen siitä, halutaanko säilyttää tasapainotettu ilmavirta vai hyväksytäänkö tasapainottamaton ilmavirta sulatusjakson aikana. Sulatuksen tehokkuus voidaan ohjelmoida sisätilojen arvioidun ilmankosteuden perusteella. Vaiheet 1 ja 2 voidaan deaktivoida erikseen tai yhdessä. Vaihe 3 on aina aktiivinen. Katso asetettavien sulatustasojen selitykset jäljempänä olevasta taulukosta 1. Sulatustoiminnon voi myös kytkeä pois päältä, luku 5.3., Lämmönvaihtimen sulatus. 1. Tuloilmavirran pienentäminen (tasapainottamaton ilmavirta): Pienentää tuloilmavirtaa enintään 20 % ja sallii näin suuremman poistoilmavirran lämmönvaihtimen sulatusta varten. Jos toiminto on aktivoitu, se käynnistyy asetetussa ulkolämpötilassa ja pysyy aktivoituna niin kauan kuin ulkolämpötila pysyy asetetun arvon alapuolella. Tänä aikana tuloilmapuhallin toimii alennetulla vakionopeudella. Vielä matalammissa ulkolämpötiloissa aloitetaan ohitus tai sulatuksen lopetusjakso asetuksista riippuen. 2. Tuloilmavirran ohitus (tasapainotettu ilmavirta): Jos ulkolämpötila laskee edelleen (asetetulle tasolle) vaihe 2 toimii jaksoittain. Ohituspelti avautuu ja auttaa vähentämään kylmän ulkoilman virtausta lämmönvaihtimen läpi. Kun tämä jakso aloitetaan, sallitaan 4 K asetusarvoa matalampi tuloilman lämpötila. Ellei asetettua tuloilman lämpötilaa pystytä vieläkään ylläpitämään, sekä tulo- että jäteilmapuhaltimen nopeuksia pienennetään enintään 20 % tasapainotetun sisäilmanvaihdon säilyttämiseksi. Ellei tämä riitä pitämään asetettua tuloilman lämpötilaa, aloitetaan sulatuksen lopetusjakso (vaihe 3). 3. Sulatuksen lopetus (tasapainottamaton ilmavirta): Pysäyttää tuloilmapuhaltimen asetetuksi minuuttimääräksi. Jos sähkölämmityspatteria on käytetty, jälkilämmön tuuletus käynnistyy 30 sekunniksi, ennen kuin tuloilmapuhallin pysähtyy. Sulatuksen lopetuksen (vaihe 3) jälkeen palataan vaiheeseen 1, ellei sitä ole deaktivoitu. Taulukko 1: Sulatustaso Sisäilman kosteustaso 1 Kuvaus 1 Minimi <20 % Toimisto, jossa on vähän kasveja. Vähän fyysistä toimintaa. Teollisuusrakennus, jonka prosesseissa ei käytetä vettä. 2 Matala % Toimisto, jossa on normaali määrä kasveja. Kohtalaisesti fyysistä toimintaa. 3 Keskimääräinen % Päiväkoti. Runsaasti fyysistä toimintaa. 4 Suuri % Uudet rakennukset, jotka tarvitsevat kuivausta. 5 2 Maksimi >80 % Kasvihuone. 1. Poistoilman suhteellinen kosteus kylmänä vuodenaikana 2. Ellei taso 5 riitä, on mahdollista lyhentää sulatusjaksojen välistä aikaa, katso kohta Käyttöliittymän kuvaus 4.1 Ohjauspaneeli SCP-ohjauspaneeli toimitetaan 10 m kaapelilla, joka on kytketty paneeliin ja pikaliittimellä Topvex-koneeseen. Liitin kytketään Corrigo-säätimeen sähkökytkentäkotelossa (1, kuva 3). Kaapeli voidaan irrottaa ohjauspaneelin takana olevasta riviliittimestä (kuva 4) Systemair AB

9 4.1.1 Ohjauspaneelin käyttö Kuva 4 Ohjauspaneeli Sijainti Selitys 1 Hälytyspainike: Tarjoaa pääsyn hälytyslistaan. 2 Hälytys-LED: Ilmaisee hälytyksen vilkkumalla punaisena. 3 Kirjoitus-LED: Ilmaisee keltaisena vilkkumalla, että parametreja voi asettaa tai muuttaa. 4 OK-painike: Tätä painiketta painamalla voi asettaa tai muuttaa parametreja aina kun se on mahdollista. Käytetään myös muutettavien parametrien välillä liikkumiseen valintaikkunassa. 5 Keskeytyspainike (C): Muutoksen peruuttaminen ja alkuperäisen asetuksen palautus. 6 Oikea-/vasen- ja Ylös-/alasnuolet: Siirtyminen ylös, alas, vasemmalle ja oikealle valikkopuussa. Ylös-/alasnuolilla tapahtuu myös arvojen kasvatus tai pienennys, kun asetetaan tai muutetaan parametreja. 7 Kiinnitysreiät 8 Liitinrima 9 Keltainen johdin 10 Oranssi johdin 11 Punainen johdin 12 Ruskea johdin 13 Musta johdin Valikoissa liikkuminen Aloitusnäyttö (normaalisti näkyvä näyttö) on valikkopuun perustaso. Painamalla Alasnuolta siirryt valikkovaihtoehtojen läpi. Ylösnuolella siirryt takaisin vaihtoehtojen läpi. Pääset korkeammalle valikkotasolle siirtämällä kohdistimen Ylös-/alasnuolilla halutun valikon kohdalle ja painamalla sitten Oikea. Jos sinulla on riittävät käyttöoikeudet, näyttöön vaihtuu valitsemasi valikko. Kullakin tasolla voi olla useita uusia valikkoja, joiden läpi voit siirtyä Ylös-/alasnuolilla. Joskus valikkoon tai valikkokohtaan on liitetty useita alavalikkoja. Tämä ilmaistaan näytön oikeassa reunassa olevalla nuolisymbolilla. Pääset valikkoon painamalla uudelleen Oikea. Edelliselle valikkotasolle pääset painamalla Vasen Systemair AB

10 5 Käyttöönotto 5.1 Ennen järjestelmän käynnistämistä Tarkista asennuksen valmistuttua, että: Kone on asennettu asennusohjeiden mukaisesti Kone on kytketty oikein. Äänenvaimentimet on asennettu ja kanavajärjestelmä on liitetty oikein koneeseen. Ulkoilmanotto on sijoitettu riittävän kauas saastelähteistä (keittiötuulettimen, keskuspölynimurin tai vastaavien poistoaukoista). Kaikki ulkopuoliset laitteet on kytketty. Seuraavat tiedot ovat käytettävissä: Tarkoitettu konfiguraatio, esim. lämpötilanohjaustoiminnot, puhaltimien ohjaus, ulkoiset ohjaustoiminnot jne. Miten koneen on tarkoitus toimia viikkoaikataulun mukaan (normaali ja alennettu nopeus). 5.2 Koneen perusasetus Ensimmäisen käynnistyksen yhteydessä säädin käynnistää erikoisohjelman, jolla asetetaan kieli, tuloilman lämpötilan ohjearvo, kellonaika, päiväys ja viikko-ohjelma normaalinopeudelle. Siirry muutettavien parametrien välillä painamalla OK-painiketta ja selaa näyttöön tulevia vaihtoehtoja Ylös-/alasnuolilla. Vahvista painamalla vielä kerran OK. Siirry edelleen valikkopuussa panamalla Alas. Saat järjestyksessä seuraavat näytöt: 1 Valitse kieli painamalla OK ja selaa vaihtoehtoja Ylös-/alasnuolilla. Vahvista painamalla OK. Siirry seuraavalle tasolle painamalla Alas. Valitse kieli Finnish 2 Näyttää poistoilman nykyisen lämpötilan Aseta tuloilman lämpötilan ohjearvo. Oletusarvo on 18 C (kirjaudu huoltotasolle, koodi 2222, jos oletusasetusta on muutettava). Poistoilman lämpöt. Todell:... ºC Aset.: 18 ºC 3 Varmista, että kellonajan ja päiväyksen asetukset ovat oikein, muuta tarvittaessa Aika: Pvm: Vkonpäivä: Perjantai 4 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia normaalinopeudella maanantaista perjantaihin. On mahdollista asettaa 2 jaksoa/päivä. Normaali nopeus Maanantai Perjantai Per 1: 07:00 16:00 Per 2: 00:00 00: Systemair AB

11 5 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia normaalinopeudella lauantaisin ja vapaapäivinä. On mahdollista asettaa 2 jaksoa/päivä. Normaali nopeus Lauantai Loma Per 1: 07:00 16:00 Per 2: 00:00 00:00 6 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia alennetulla nopeudella maanantaista perjantaihin. On mahdollista asettaa 2 jaksoa/päivä. Normaali nopeus deaktivoi alennetun nopeuden. Alenn. nopeus Maanantai Perjantai Per 1: 00:00 24:00 Per 2: 00:00 00:00 7 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia alennetulla nopeudella lauantaisin ja vapaapäivinä. On mahdollista asettaa 2 jaksoa/päivä. Alenn. nopeus Lauantai Loma Per 1: 00:00 24:00 Per 2: 00:00 00:00 8 Valitse Kyllä tai Ei. Lopetus avustaja Ei Kun perusasetus on tehty, pääset Käyttäjätason valikkojärjestelmään. Alla olevasta valikkokatsauksesta näet Käyttäjätasolla ja Huoltotasolla käytettävissä olevat valikot. Pääset Huoltotasolle käyttämällä koodia 2222 Käyttöoikeudet-valikossa Käyttäjätasolle pääset koodilla Pääset Järjestelmätasolle käyttämällä koodia 3333 Käyttöoikeudet-valikossa. Huom! Jos tarvitaan laajennettuja asetuksia, katso erillinen General Commissioning Record (yleinen käyttöönottopöytäkirja) osoitteessa online catalogue Systemair AB

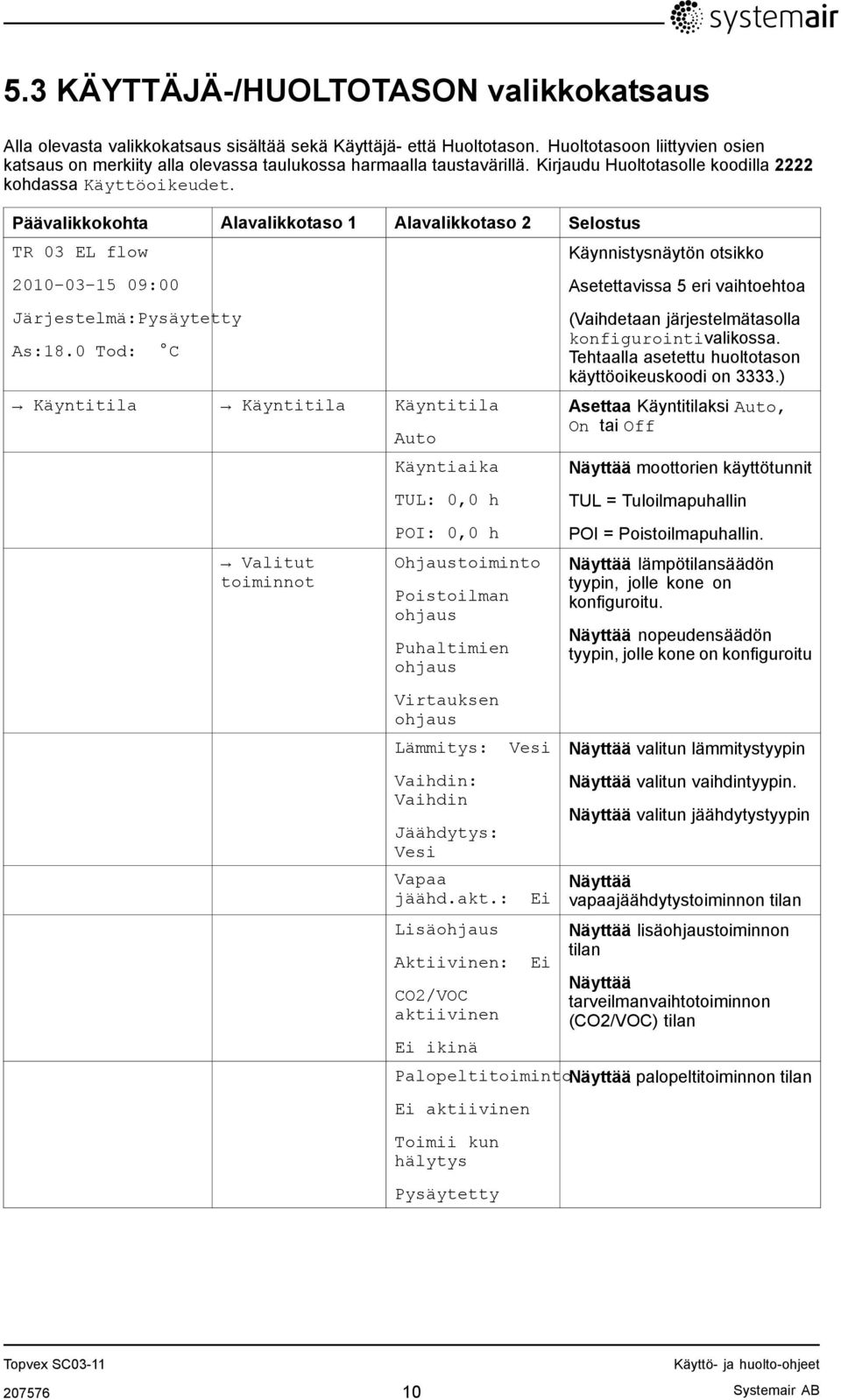

12 5.3 KÄYTTÄJÄ-/HUOLTOTASON valikkokatsaus Alla olevasta valikkokatsaus sisältää sekä Käyttäjä- että Huoltotason. Huoltotasoon liittyvien osien katsaus on merkiity alla olevassa taulukossa harmaalla taustavärillä. Kirjaudu Huoltotasolle koodilla 2222 kohdassa Käyttöoikeudet. Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus TR 03 EL flow :00 Järjestelmä:Pysäytetty As:18.0 Tod: C Käyntitila Käyntitila Käyntitila Valitut toiminnot Auto Käyntiaika TUL: 0,0 h POI: 0,0 h Ohjaustoiminto Poistoilman ohjaus Puhaltimien ohjaus Virtauksen ohjaus Lämmitys: Vaihdin: Vaihdin Jäähdytys: Vesi Vesi Käynnistysnäytön otsikko Asetettavissa 5 eri vaihtoehtoa (Vaihdetaan järjestelmätasolla konfigurointivalikossa. Tehtaalla asetettu huoltotason käyttöoikeuskoodi on 3333.) Asettaa Käyntitilaksi Auto, On tai Off Näyttää moottorien käyttötunnit TUL = Tuloilmapuhallin POI = Poistoilmapuhallin. Näyttää lämpötilansäädön tyypin, jolle kone on konfiguroitu. Näyttää nopeudensäädön tyypin, jolle kone on konfiguroitu Näyttää valitun lämmitystyypin Näyttää valitun vaihdintyypin. Näyttää valitun jäähdytystyypin Vapaa jäähd.akt.: Ei Näyttää vapaajäähdytystoiminnon tilan Lisäohjaus Aktiivinen: CO2/VOC aktiivinen Ei ikinä Ei Näyttää lisäohjaustoiminnon tilan Näyttää tarveilmanvaihtotoiminnon (CO2/VOC) tilan PalopeltitoimintoNäyttää palopeltitoiminnon tilan Ei aktiivinen Toimii kun hälytys Pysäytetty Systemair AB

13 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Lämpötila Hälytystapahtumat Jäätymisenesto Aktiivinen Jäähdytyksen talteenotto Ei Ulkoinen asetusarvo Ei aktiivinen Näyttää jäätymisenestotoiminnon tilan Näyttää jäähdytyksen talteenottoitoiminnon tilan Näyttää ulkoisen asetusarvon tilan Näyttää kaikki rekisteröidyt hälytykset sekä tapahtuma-ajan ja -päiväyksen Liiku alas ja ylös listassa painamalla Tulo/lähtö AI Näyttää analogiatulojen tilan Poistoilman lämpöt. Tod.: ºC Aset: 18.0 ºC Ulkolämpöt.: ºC Tuloilman lämpöt. Tod.: ºC Aset.: 18ºC DI UI AO DO Jos kaskadisäätö max/min tulo aset. Max: 30 ºC Min: 12.0ºC Näyttää digitaalitulojen tilan Näyttää yleisanalogiatulojen tilan Näyttää yleisdigitaalitulojen tilan Näyttää analogialähtöjen tilan Näyttää digitaalilähtöjen tilan Näyttää konfiguroidun lämpötilaohjauksen (oletusarvo on Poistoilman lämpöt.) Näyttää tuloilman nykyisen lämpötilan valitussa ohjaustilassa Asettaa lämpötilan valitulle ohjaustilalle Asettaa tuloilman maksimija minimilämpötilan kaskadiasäädön tapauksessa Asetuksien muuttaminen edellyttää kirjautumista huoltotasolle Näyttää ulkoilman nykyisen lämpötilan Näyttää tuloilman nykyisen lämpötilan Näyttää tuloilman lämpötilan lasketun ohjearvon. Poistoilman säätimen lähtösignaali tuottaa tuloilman säätimen lämpötilan ohjearvon Systemair AB

14 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Ilman säätö Jäätymisenesto Tod.: ºC Poistoilman lämpöt. Tod.: ºC Hyötysuhde Lämmönvaihdin Todell: % Tuotos Lämmönvaihdin Todell: % Virtaus säätö TUL Todell: Aset.: m³/h m³/h Virtaus säätö TUL Todell: m³/h Aset.: + INF m³/h Virtaus säätö TUL Aset 1/1: 1100 m³/h Aset 1/2: 550 m³/h Ulkot. aset. komp. 20 C = 10 m³/h 0 C = 0 m³/h Tod.: Komp. 0 m³/h Näyttää veden nykyisen lämpötilan vesilämmityspatterissa. (Näkyy vain LV-koneissa) Näyttää jäteilman nykyisen lämpötilan. Näyttää lämmöntalteenoton nykyisen hyötysuhteen Toiminto laskee lämmönvaihtimien lämpötilahyötysuhteen prosentteina, kun lähtösignaali vaihtimeen on yli 5 % ja ulkolämpötila on alle 10 C. Kun ohjaussignaali on alle 5 % tai ulkolämpötila on yli 10 C, näytössä näkyy 0%. Tämä valikkokohta on näkyvissä, jos kone on konfiguroitu "Ilmavirtasäädölle" tai "Painesäädölle". Näyttää tuloilmapuhaltimen ilmavirran (vakioilmavirran säätö). Näkyy vain, jos koneen konfiguroitu Ilmavirtasäädölle Asettaatuloilmapuhaltimen normaalin (1/1) ja vähennetyn (1/2) ilmavirran Asettaa TUL-ilmavirtakompensoinnin asetettavalle ulkoilman lämpötilalle. Ulkoilman kompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensaatioarvon kahdelle ulkoilman lämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen. Näyttää ilmavirran nykyisen lämpötilan. Näyttää poistoilmapuhaltimen ilmavirran (vakioilmavirran säätö) Näkyy vain, jos koneen konfiguroitu Ilmavirtasäädölle Systemair AB

15 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Paineen ohjaus TUL Todell: Aset.: Pa Pa Paineen ohjaus POI Todell: Aset.: Pa Pa Virtaus säätö TUL Aset 1/1: 1100 m³/h Aset 1/2: 550 m³/h Ulkot. aset. komp. 20 C = 10 m³/h 0 C = 0 m³/h Tod.: Komp. 0 m³/h Paineen ohjaus TUL Aset 1/1: 250 Pa Aset 1/2: 100 Pa Ulkot. aset. komp. 20 C = 0 Pa 10 C = 0 Pa Tod.: Komp. 0 Pa Asettaatuloilmapuhaltimen normaalin (1/1) ja vähennetyn (1/2) ilmavirran Asettaa POI-ilmavirtakompensoinnin asetettavalle ulkoilman lämpötilalle. Ulkoilman kompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensaatioarvon kahdelle ulkoilman lämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen. Näyttää ilmavirran nykyisen lämpötilan. Näyttää todellisen ulkoisen paineen ja ohjervon tuloilmapuhaltimelle. Näkyy vain, jos koneen konfigurointi on Paineen säätö (VAV) Asettaaulkoisen paineen ohjearvon uloilmapuhaltimen normaalinopeudelle (1/1) ja vähennetylle nopeudelle (1/2). Asettaa TUL-painekompensoinnin asetettavalle ulkoilman lämpötilalle. Ulkoilman kompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensaatioarvon kahdelle ulkoilman lämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen. Näyttää nykyisen painekompensoinnin. Näyttää todellisen ulkoisen paineen ja ohjervon poistoilmapuhaltimelle. Näkyy vain, jos koneen konfigurointi on Paineen säätö (VAV) Systemair AB

16 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Paineen ohjaus POI Aset 1/1: 250 Pa Aset 1/2: 100 Pa Ulkot. aset. komp. 20 C = 0 Pa 10 C = 0 Pa Tod.: Komp. 0 Pa Asettaaulkoisen paineen ohjearvon uloilmapuhaltimen normaalinopeudelle (1/1) ja vähennetylle nopeudelle (1/2). Asettaa POI-painekompensoinnin asetettavalle ulkoilman lämpötilalle. Ulkoilman kompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensaatioarvon kahdelle ulkoilman lämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen. Näyttää nykyisen painekompensoinnin. Aika asetukset Aika/Pvm Asettaa oikean kellonajan ja päivämäärän. Ajastin norm.nopeus Ajastin alenn. nopeu Asettaa viikko-ohjelman maanantai-sunnuntai + loma normaalinopeudelle. On mahdollista asettaa 2 jaksoa/päivä. 00:00 24:00 jatkuvaan käyntiin. 00:00 00:00 deaktivoi jakson. Merkitse asetukset käyttöönottopöytäkirjaan Asettaa viikko-ohjelman maanantai-sunnuntai + loma alennetulle nopeudelle. On mahdollista asettaa 2 jaksoa/päivä. 00:00 24:00 jatkuvaan käyntiin. 00:00 00:00 deaktivoi jakson. Merkitse asetukset käyttöönottopöytäkirjaan Systemair AB

17 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Manuaali/Auto Pidennetty käynti Lomat Pidennetty käynti 60 min Pidennys aika 0 min Lomat (kk:pp) 1: : : Asettaa ajan pidennetylle käynnille. Digitaalituloilla voidaan pakottaa yksikkö käynnistymään ta jatkamaan normaalikäyntiä, vaikka käyntitilan pitäisi ajastimen mukaan olla Off tai Alennettu. Jos käyntiajaksi on asetettu 0, yksikkö käy vain niin kauan kuin digitaalitulo on suljettu. Aika, jonka pidennetty käynti on aktiivinen, asetetaan valikkokohdassa Pidennys aika. Aika on mahdollista asettaa myös tässä alkuperäisen jakson lyhentämiseksi. Asettaa vuoden ajalle jopa 24 erillistä lomajaksoa. Lomajakso voi olla peräkkäisen päivän pituinen. Päivämäärät ovat muotoa: KK:PP. Kun päivämäärä osuu lomajaksolle, ajastaja käyttää asetukseen viikonpäivää Loma. Tässä valikossa kaikkien konfiguroitujen lähtösignaalien ja monien ohjaustoimintojen käyntitilaa voidaan ohjata manuaalisesti. Tuloilmansäätimen lähtösignaalin arvoksi voidaan asettaa manuaalisesti (Manuaali/Auto) %. Lämpötilan lähtösignaalit muuttuvat vastaavasti, jos ne ovat Auto-tilassa. Jokaista lämpötilan lähtösignaalia on myös mahdollista säätää manuaalisesti. Koska minkä tahansa lähdön jättäminen manuaaliohjaukselle häiritsee normaalia ohjausta, annetaan heti hälytys, kun jokin lähtö asetetaan manuaalitilaan Systemair AB

18 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Tuloilman ohjaus Auto Manuaali aset.: 0.0 TUL: Auto Manuaali aset.: 0.0 POI: Auto Manuaali aset.: 0.0 Lämmitys Auto Manuaali aset.: Lämmönvaihdin Auto Manuaali aset.: 0.0 Jäähdytys Auto Manuaali aset.: 0.0 Asettaa tuloilman ohjauksen tilaan "Auto", "On" tai "Off". Asettaa lähtösignaalin arvoksi %. Lähdöt Y1, Y2 ja Y3 seuraavat Auto-tilassa signaalia asetettujen jakoarvojen mukaisesti. AsettaaTUL- (tuloilmapuhallin) ja POI- (poistoilmapuhallin) käynnistyssignaalin arvoksi Auto, Manuaali 1/1 nopeus, Manuaali 1/2 nopeus tai Manuaali Asettaa lämmityksen arvoksi Auto, Manuaali tai Off Asettaa manuaalisen lähdön arvoksi % Asettaa lämmönvaihtimen roottorin ohjauksen arvoksi Auto, Manuaali tai Off Asettaa manuaalisen lähdön arvoksi % Asettaa jäähdytyksen arvoksi Auto, Manuaali tai Off Asettaa manuaalisen lähdön arvoksi % Huom! On aktivoitava, jotta näkyisi tässä P1-Lämmitys Auto P1-vaihdin Auto P1-jäähdytys Auto Asettaa lämmityspatterin pumpun ohjauksen arvoksi Auto, On tai Off Asettaa mahdollisen lämmityskierukan pumpun ohjauksen arvoksi Auto, On tai Off Asettaa jäähdytyspumpun ohjauksen arvoksi Auto, On tai Off Systemair AB

19 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Palopelti Auto Asettaa Palopellin arvoksi Auto, Auki tai Kiinni Huom! On aktivoitava, jotta näkyisi tässä Palopeltitoimintojen konfigurointi tehdään Järjestelmätasolla Asetukset Raitisilmapelti (Ulkoilmapelti) Auto Poistoilmapelti Auto Lämpötilan ohjaus Tuloilman ohjaus Suht.säätö: 33.0 C I-aika: s Asettaa Ulkoilmapellin arvoksi Auto, Auki tai Kiinni Asettaa Poistoilmapellin arvoksi Auto, Auki tai Kiinni Tässä valikkoryhmässä on aktivoitujen toimintojen asetukset. Konfigurointivalikossa tehdyistä valinnoista johtuen joitakin mahdollisia vaihtoehtoja ei kenties näytetä. Asettaa Suhteellisen säädön ja I-ajan tuloilman ohjaustoiminnolle Huom! Lisätietoa on Corrigo E:n käsikirjassa Huoneen ohjaus Suht.säätö: C I-aika: s Asettaa Suhteellisen säädön ja I-ajan huoneen ohjaustoiminnolle Huom! Lisätietoa on Corrigo E:n käsikirjassa Pysäytystila Suht.säätö: C I-aika: s Asettaa Suhteellisen säädön ja I-ajan Pysäytystoiminnolle Huom! Lisätietoa on Corrigo E:n käsikirjassa Systemair AB

20 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Ohjaus virtaus Hälytys asetutukset Palauta tehdasasetukset: Palauta käyttäjäasetukset: Ei Ei Tallenna käyttäjäasetukset Ei Jäätymisenesto Aktiivinen Aset. pysäytys: 25.0 C Suht.säät akt: 5.0 C Suhteellinen säätö aktiivinen 5 C tarkoittaa, että jäätymisenesto alkaa ohittaa lämmityslähdön, kun jäätymisenestolämpötila on alle 5 astetta yli asetetun jäätymishälytysrajan, jonka oletusarvo on 7 C Nopea pysäytys Asettaa jää-tymisenestohälytys jäätymisenestohälytyksen tapauksessa koneen nopean Kyllä pysäytyksen arvoksi Kyllä tai Ei. Virtaus säätö TUL Suht.säätö: m³/h I-aika: 10.0 s Min.ulostul: 0% Virtaus säätö TUL Suht.säätö: m³/h I-aika: 10.0 s Min.ulostul: 0% Hälytys rajat Hälytys viiveet Hälytysten palautus Vaihtoehtoisesti Paineen ohjaus, jos se on valittu koneen tehdasasetuksissa Asettaa Suhteellisen säädön, I-ajan ja min-lähdön tuloilmapuhaltimelle, kun koneen tehdaskonfiguraatio on Ilmavirtasäätö. Vaihtoehtoisesti Painesäätö, jos on valittu se konfiguraatio Asettaa Suhteellisen säädön, I-ajan ja min-lähdön poistoilmapuhaltimelle, kun koneen tehdaskonfiguraatio onilmavirtasäätö. Vaihtoehtoisesti Painesäätö, jos on valittu se konfiguraatio Asettaa hälytysrajat ja sallitut poikkeamat eri toiminnoille Asettaa hälytysviiveet ja sallitut poikkeamaviiveet eri toiminnoille Huoltohälytyksen nollaus (suodatinhälytys). Tässä valikossa on mahdollista palautaa kaikille parametreille tehdasasetukset tai käyttäjäasetukset, jotka on tallennettu aikaisemmin. ValitseKyllä tai Ei Nykyinen konfiguraatio voidaan tallentaa erilliselle muistialueelle ja palauttaa myöhemmin käyttämällä edellistä Palauta käyttäjäasetukset -valikkoa. ValitseKyllä tai Ei Systemair AB

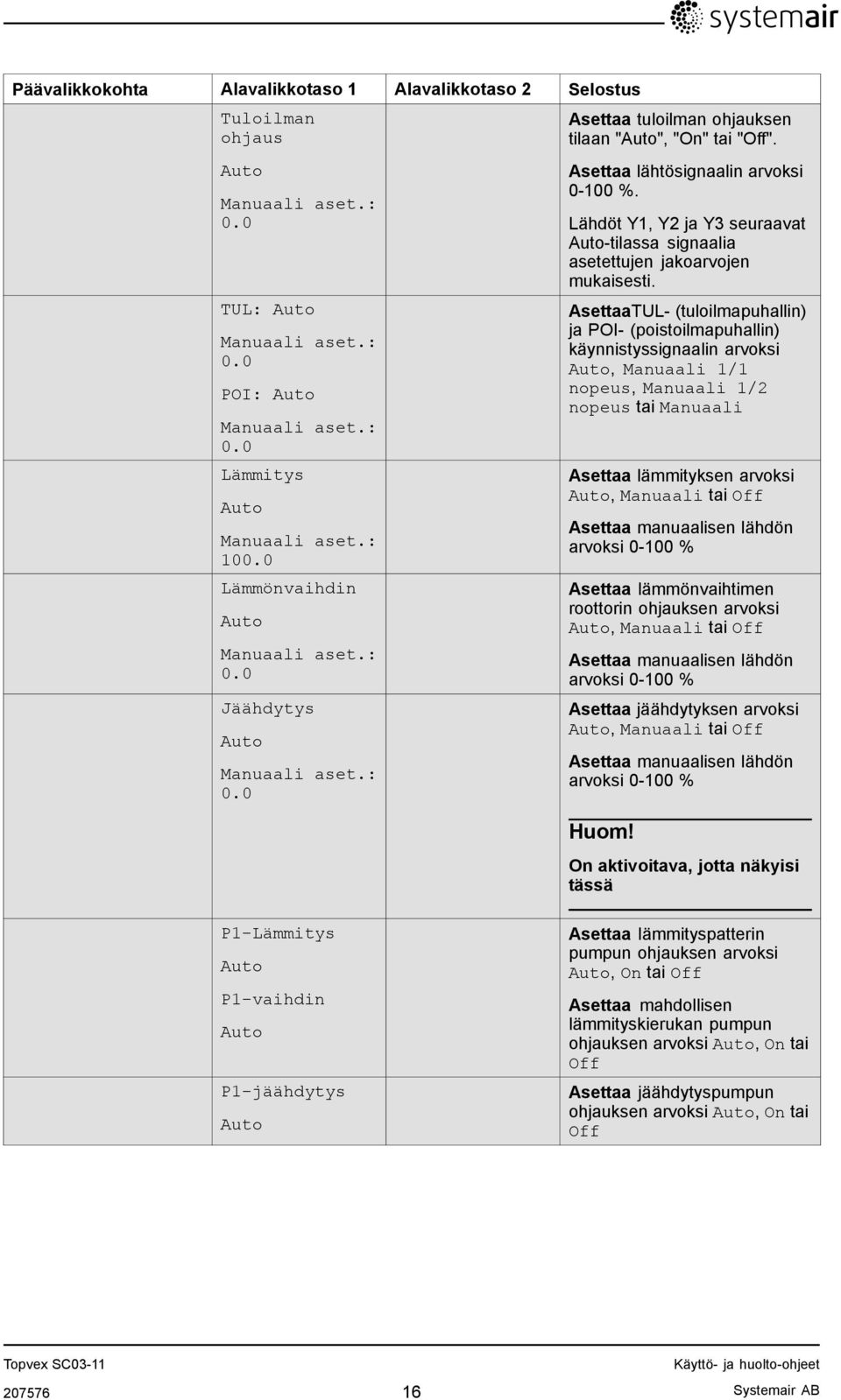

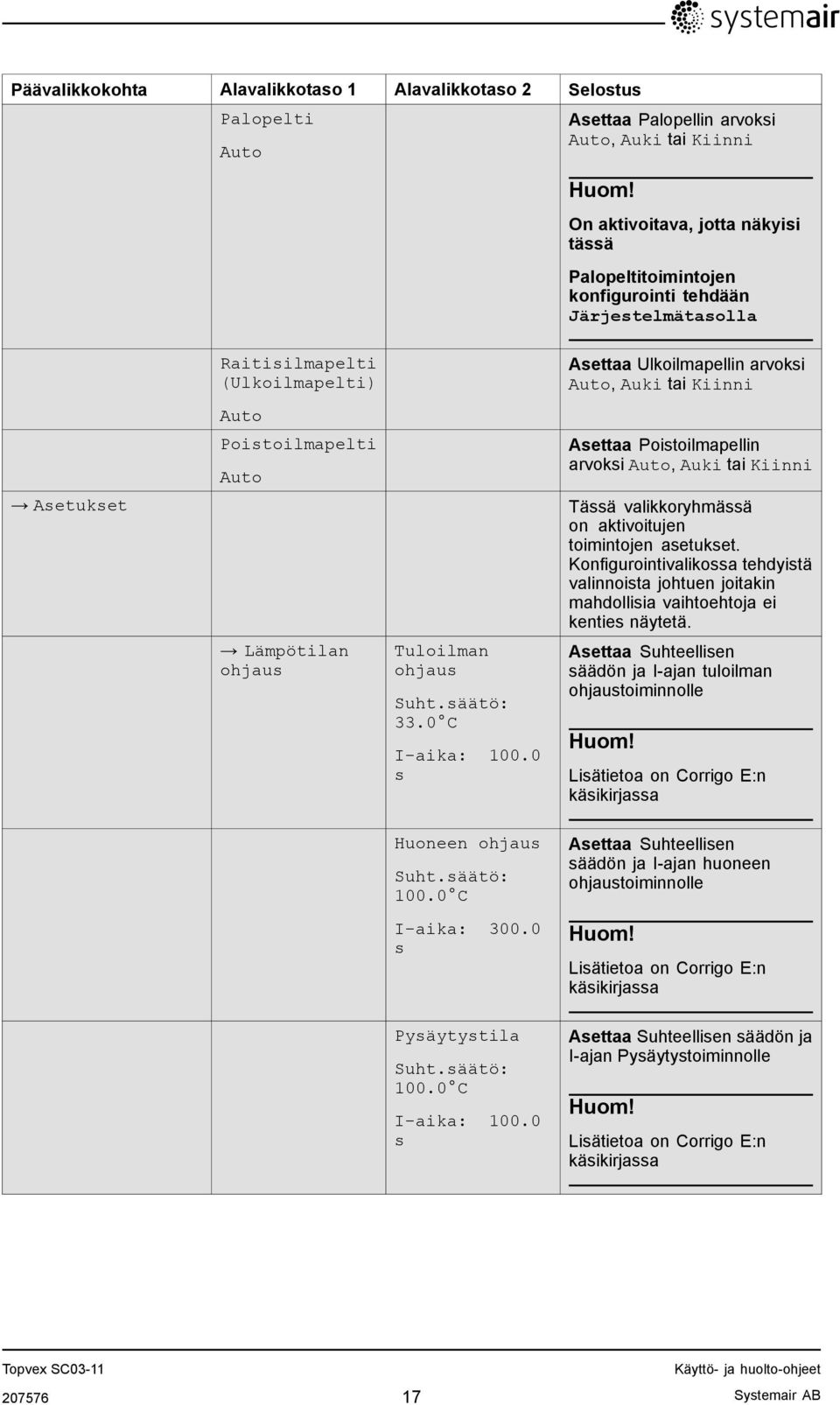

21 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Konfigurointi Tulot/Lähdöt AI Ohjaus toiminto DI UI AO DO Ohjaus toiminto Tila: Poistoilman ohjaus Asettaa kompensaatiot analogiatuloille ja asettaa lisäanturit ja tulot/lähdöt. Asettaa, ovatko digitaalitulot normaalisti auki vai normaalisti auki. Asettaa lämpötilansäätötoiminnon, jonka ohjaamana haluat koneen toimivan. Valitse seuraavista: Poistoilman ohjaus, Huone ohjaus, Ulko tuloilma, Tuloilman ohjaus, Poisto-/Tuloilma (mahdollisuus vaihtaa näiden kahden välillä ulkoilman lämpötilasta riippuen), Huone-/Tuloilma (mahdollisuus vaihtaa näiden kahden välillä ulkoilman lämpötilasta riippuen), Jäähdytys Vesi Asettaa käytetyn jäähdyttimen. Vesi/DX/DX LTO:lla/Ei käytössä. Pumpun ohjaus Vapaa jäähdytys P1-Lämmitys P1-vaihdin P1-jäähdytys Vapaa jäähd.akt.: Ulkolämp. aktivointi 22 C Ei Asettaa pumpun pysäytyslämpötilat ja viiveet. Asettaa vapaan jäähdytyksen arvoksikyllä tai Ei. Asettaa päivälämpötilan alemman lämpötilarajan vapaajäähdytystoiminnon aktivoinnille. Edellisen päivän ulkolämpötilan on oltava korkeampi kuin asetettu lämpötilaraja, jotta vapaajäähdytystoiminto aktivoituisi Systemair AB

22 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Lisäohjaus Ulkolämpöt. Korkea: Matala: yö 15.0 C 5.0 C Huonelämp.min 18 C Käynnistys-/ pysäytysaika Vapaa jäähd. Start: 0 Stop: 7 Lämmityksen esto vapaajäähd. jälkeen 60 min Puhaltimien käyttö vapaajäähd. TUL: 0 % POI: 0 % Ulkoanturi asennettu tulokanavaan (tuloilmakanava) Ei Lisäohjaus Aktiivinen: Ei POI päällä kun lisäohjaus: Kyllä Asettaa yölämpötilan ylemmän lämpötilarajan vapaajäähdytystoiminnon aktivoinnille Asettaa yölämpötilan alemman lämpötilarajan vapaajäähdytystoiminnon aktivoinnille Asettaa alemman lämpötilarajan huonelämpötilalle. Lämpötilan on oltava tätä arvoa korkeampi, jotta vapaajäähdytystoiminto pysyisi aktiivisena Asettaa käynnistysja pysäytysajan vapaajäähdytystoiminnolle. Esimerkiksi: Start: Stop: 6 0 ja tarkoittaa, että vapaajäähdytysjakso on aktiivinen klo Asettaa viiveen minuutteina vapaajäähdytysjakson loppumisesta mahdollisen lämmitysjakson alkuun, ts. kuinka kauan voidaan hyväksyä lämpötilan ohjearvoa matalampi huonelämpötila. Asettaa puhaltimen nopeuden prosentteina normaalinopeudesta kummallekin puhaltimelle yksilöllisesti vapaajäähdytyksen aikana Asettaa, onko ulkoanturi asennettu ilmanottokanavaan vai ei. Valitse seuraavista: Ei ja Kyllä Tehdasasetus on Ei. Kun käytetään huoneohjausta tai poistoilmanohjausta, on mahdollista käyttää lisälämmitystä ja/tai lisäjäähdytystä. Minimikäyntiajaksi voi asettaa minuuttia (tehdasasetus 20 minuuttia). Valitse Aktiivinen: Kyllä tai Ei. (Katso käynnistysja pysäytyslämpötilat Lämpötila-valikosta) Systemair AB

23 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus CO2/VOC ohjaus Palo toiminto Min. käyntiaika lisäohjaus: 60 min CO2/VOC aktiivinen Ei ikinä Tyyppi: Puhallin Min.aika: 60 min Aktivointi taso 1/2 nopeus: 800 ppm 1/1 nopeus: 1000 ppm ero: 160 ppm Asettaa lisäohjauksen minimikäyntiajan minuutteina Käyttökohteissa, joissa henkilöiden määrä vaihtelee voimakkaasti, puhaltimien nopeuksia voidaan ohjata ilmanlaadun perusteella, joka mitataan CO2/VOC-anturilla. Katso tarkempi kuvaus mukana toimitetusta Corrigo-käsikirjasta (CD) Asettaa aktiivisen arvoksi Ei ikinä, Aina tai Jos aikaohjaus OFF. Aseta mitä säädetään. Valitse tyyppi Puhallin Asettaa minimiajan koneen aktivoinnille CO2/VOC-tarveilmanvaihtotoiminnon toimesta Asettaa aktivointitason 1/2-nopeudella Asettaa aktivointitason 1/1-nopeudella Asettaa sallitun eroarvon PalopeltitoimintoAsettaa palopellin Ei aktiivinen Toimii kun hälytys Pysäytetty Palohälytys tulo Normaalisti auki Pellin koestus Ei Pellin koestus Käyntiaika: 90 s Kertoja päivässä: 1 Koestusaika arvoksi Normaalisti kiinni/normaalisti auki/ei aktiivinen. Asettaa koneen käyttäytymisen, kun hälytys on laukaistu Pysäytetty/Jatkuva käynti /Normaali käynti/vain Tulo/Vain Poisto. Asettaa, onko palohälytystulo Normaalisti kiinni/normaalisti auki Asettaa, haluatko palopellin koestuksen toimivan Ei/Kyllä laite käy/kyllä laite seis Asettaa pellin koestuksen käyntiajan. Asettaa, kuinka usein pellin koestus suoritetaan. Asettaa pellin koestusajankohdan, Systemair AB

24 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Vaihtimen sulatus Jäähdytyksen talteenotto Ulkoinen asetus Vaihe ohjaukset Vaihtimen sulatus Kyllä Aset. sulatus: -3,0 C Hystereesi: 1,0 C Pys.lämp POI: -10,0 C Min.käynt.ai: 5 min Vaihtimen sulatus ohitus: Alipaine: Kyllä Kyllä Sulatustaso: 3 Sulatusjaksojen väli teholla 5 20 min Jäähdytyksen talteenotto Ei Jäähdytysraja: 2.0 C Ulkoinen asetus Ei aktiivinen Min aset.: 12,0 C Max aset.: 30,0 C Vaihe ohj. lämmitys Asettaa, käytetäänkö vaihtimen sulatusta, Kyllä/Ei. Tämä jakso on pyörivällä lämmönvaihtimella varustetuille koneille. Tämä jakso on vastavirtavaihtimella varustetuille koneille. Asettaa, onko ulkoilman ohitus sallittu sulatuksen aikana, Kyllä/Ei. Asettaa, sallitaanko rakennuksessa alipaine sulatuksen aikana, Kyllä/Ei. Asettaa sulatustehon, 1-5. Asettaa sulatusjaksojen välin teholla 5 vastavirtavaihtimissa, voidaan käyttää sulatuksen tehostamiseen, jos teho 5. Asettaa jäähdytyksen talteenoton arvoksi Kyllä tai Ei. Asettaa jäähdytysrajan (poistoilman ja ulkoilman lämpötilaero, joka aktivoi jäähdytyksen talteenoton). Asettaa, käytetäänkö ulkoista asetusta, esim. huonesäädintä. Ei aktiivinen/aktiivinen. Asettaa ulkoisen asetuksen minimiarvon. Asettaa ulkoisen asetuksen maksimiarvon. Ei käytössä Systemair AB

25 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Käyttöoikeudet Kirjaudu sisään Kirjaudu ulos Vaihda salasana Vaihe ohj. jäähdytys Binääri vaiheet Käynn. vaihe 1: 10 % Pysäyt. 1: 5 % vaihe Käynn. vaihe 2: 50 % Pysäyt. vaihe 2: 45 % Käynn. vaihe 3: 95% Pysäyt. vaihe 3: 90 % Kirjaudu sisään Anna salasana xxxx Toimintataso: Ei mitään Kirjaudu ulos Ei Toiminta taso: Ei mitään Vaihda salasana tasolle: mitään Ei Uusi salasana xxxx Asettaa jäähdytyslähdön tason, joka käynnistää jäähdytyksen vaiheen 1. Asettaa jäähdytyslähdön tason, joka pysäyttää jäähdytyksen vaiheen 1. Asettaa jäähdytyslähdön tason, joka käynnistää jäähdytyksen vaiheen 2. Asettaa jäähdytyslähdön tason, joka pysäyttää jäähdytyksen vaiheen 2. Asettaa jäähdytyslähdön tason, joka käynnistää jäähdytyksen vaiheen 3. Asettaa jäähdytyslähdön tason, joka käynnistää jäähdytyksen vaiheen 3. Kirjaudu huoltotasolle 4-numeroisella koodilla. Päästyäsi halutulle tasolle, peruuta ohjauspaneelin Vasen-nuolipainikkeella (paina kaksi kertaa). Tehtaalla asetettu huoltotason käyttöoikeuskoodi on Takaisin käyttäjätasolle pääset koodilla Kirjaudu ulos järjestelmätasolta vaihtamalla Ei arvoksi Kyllä OK- ja Ylös-/Alasnuolilla. Automaattiinen uloskirjatuminen 6 minuutin kuluttua. Asettaa uuden salasanan valitsemallesi tasolle. Tämän voi tehdä vain huoltotasolle kirjautuneena Systemair AB

26 5.4 Vapaajäähdytyksen kuvaus Tällä toiminnolla säästetään lämpimänä vuodenaikana energiaa käyttämällä viileää ulkoilmaa rakennuksen jäähdyttämiseen esim. öisin. Huom! Seuraava on voimassa vain, jos vapaajäähdytystoiminnon arvoksi on asetettu Aktiivinen ohjelmavalikossa. Jäähdytyksen aktivoituminen edellyttää, että seuraavat käynnistysehdot täytetään. Käynnistysehdot On kulunut alle 4 päivää siitä, kun kone oli käyntitilassa Edellisen käyntijakson ulkolämpötila ylitti asetetun raja-arvon (+22 C) Kellonaika on välillä 12:00 ja 19:00:00 (asetettavissa) Ajastinlähdöt normaalinopeudelle, Pidennetty käynti normaali ja Ulkoinen pysäytys ovat Off Aikaohjaus on päällä (ON) joskus seuraavan 24 tunnin aikana. Kone tarkistaa yölämpötilan (sisä- ja ulkolämpötilan) 3 minuutin aikana asettuun käynnistysaikaan, kun puhaltimet käynnistyvät, jotta anturit voivat suorittaa lämpötilan mittauksen. Jos yllä mainitut ehdot täyttyvät, vapaajäähdytystoiminto käynnistetään; ellei, kone palaa OFF-tilaan. Jos ulkoanturi ei ole tuloilmakanavassa ja huoneanturi on valittu, kone ei aloita vapaajäähdytystä, ennen kuin lämpötilat ovat asetettujen käynnistys- ja pysäytysrajojen sisällä. Pysäytysehdot: Ulkolämpötila on yli asetetun maksimilämpötilan (+18 C) tai alle asetetun minimiarvon (veden tiivistymisen vaara, +10 C) Huone-/poistoilman lämpötila on alle asetetun pysäytysarvon (+18 C) Yksi ajastinlähdöistä normaalinopeudelle, Ulkoinen pysäytys tai Pidennetty käynti normaali on On Kello on yli 19:00:00. Kun vapaajäähdytys on aktiivinen, puhaltimet toimivat normaalinopeudella tai paineen/virtauksen ohjaukselle ja digitaalilähdolle asetetulla arvolla. Vapaa jäähd. on aktiivinen. Lähdöt Y1_Lämmitys. Y2-Lämmönvaihdin ja Y3-Jäähdytys on suljettu. Kun vapaajäähdytys on aktiovoitu, lämmityslähtö on estetty 60 minuuttia (konfiguroitava aika) Systemair AB

27 6 Huolto 6.1 Tärkeää Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Varoitus Vaikka koneen verkkoliitäntä onkin irrotettu, sisällä olevat pyörivät osat eivät kenties ole vielä pysähtyneet ja aiheuttavat sen vuoksi tapaturmavaaran. Varo teräviä reunoja asennuksen ja huollon yhteydessä. Käytä suojavaatteita. 6.2 Huoltovälit Alla olevassa taulukossa nähdään suositellut huoltovälit koneelle ja järjestelmälle. Koneen pitkän käyttöiän varmistamiseksi on tärkeää tehdä huoltotyöt alla olevien suositusten mukaisesti ja käyttö- ja huolto-ohjeita noudattaen. Perusteellinen ja säännöllinen huolto on takuun voimassaolon edellytys. Mitä tehdään Kerran vuodessa Tarvittaessa Lämmönvaihtimen puhdistus Puhaltimien puhdistus Poistosäleikköjen ja tuloilmahajottimien puhdistus Ulkoilmanoton puhdistus Kanaviston puhdistus X 1 1. Tai paikallisten määräysten mukaisesti. X X X X Systemair AB

28 6.3 Huolto-ohjeet Tulo-/poistoilmansuodattimen vaihtaminen Pussisuodatinta ei voi puhdistaa ja se on vaihdettava tarvittaessa. Uusia suodattimia voi tilata Systemairilta. Käyntiaika suodattimenvaihtojen välillä riippuu asennuspaikan ilmanlaadusta. Paine-erokytkin ilmaisee, milloin on aika vaihtaa suodattimet. Tämä laukaisee hälytyksen ohjauspaneelissa. Kun näin tapahtuu, menettele seuraavasti: 1. Vaihda suodattimet uusiin alla kuvatulla tavalla 2. Kuittaa hälytys painamalla ohjauspaneelin punaista painiketta (1, kuva 4) fja sitten OK (4, kuva 4) 3. Valitse Kuittaa painamalla OK. Avaa suodattimien lukituskahva (kuva 5), ota vanhat suodattimet pois ja asenna uudet (kuva 6). Kuva 5 Suodattimien lukituskahvan vapauttaminen Kuva 6 Suodattimien vaihtaminen Systemair AB

29 6.3.2 Lämmönvaihtimen tarkastus Ajan myötä vaihtimeen saattaa kertyä pölyä, joka tukkii ilmavirran. Hyvän hyötysuhteen säilyttämiseksi on tärkeää puhdistaa lämmönvaihdin säännöllisesti (kerran vuodessa). Lämmönvaihtimen voi poistaa koneesta huoltoa varten, vaihe 2. Pese kuumalla saippuavedellä tai käytä paineilmaa. Älä käytä ammoniakkia sisältävää pesuainetta. Varo Lämmönvaihdin on painava ja arka iskuille. Käsittele sitä varoen. 1 Poista tiiviste lämmönvaihdinlohkojen välistä. 2 Irrota 2 ruuvia (1) ylätangosta (2) ja vedä tankoa hiukan ylöspäin. Kallista lämmönsiirrintä ja nosta se pois Systemair AB

30 6.3.3 Puhaltimien tarkastus Säännöllisestä huollosta (kuten suodattimien vaihto) huolimatta pölyä ja rasvaa saattaa vähitellen kerääntyä puhaltimien sisälle. Tämä heikentää suorituskykyä. Puhaltimet voi irrottaa avaamalla ruuvit, joilla teline on kiinnitetty koneen sisäseinään. Koko puhallinteline voidaan sitten vetää ulos, kun ensin on irrotettu kaikki sähköjohtojen pikaliittimet ja kaksi putkea. Puhaltimet voi puhdistaa liinalla tai pehmeällä harjalla. Älä käytä vettä. Pinttyneet kerrostumat voi poistaa mineraalitärpätillä. Anna kuivua kunnolla ennen asennusta. Moottorin laakerit on kestovoideltu tehtaalla, eikä niitä saa voidella uudelleen. 1 Irrota kokojen SC03-04 tuloilmapuolella kaksi ruuvia (1) kiskosta (2), minkä jälkeen puhaltimen voi irrottaa. 2 Irrota kokojen SC06-11 tapauksessa ruuvi (1) koneen kattoon kiinnitetystä tukikiskosta. Vedä kiskoa (2) hieman eteenpäin ja alas. Vapauta sitten lukituskahva (3) Ole varovainen, moottori on painava ja liikkuu oman painonsa vaikutuksesta Systemair AB

31 3 4 Jäteilmapuolella puhaltimet irrotetaan löysäämällä kokojen SC03-04 tapauksessa kaksi ruuvia (1) ja kokojen 6-11 tapauksessa kolme ruuvia (2) ja irrottamalla kisko (2) Systemair AB

32 6.3.4 Vesilämmityspatterin tarkistus Pitkän (tavallisesti usean vuoden ) käytön jälkeen patterin pinnalle on saattanut kertyä pölyä. Tämä voi vähentää patterin kapasiteettia. Patterin voi puhdistaa sumutussuuttimilla varustetulla painepesurilla tai paineilmalla. Puhdistus on tehtävä varovasti, jotta ei vahingoiteta patterin alumiinilamelleja. Patterin vesipiiri on ilmattava kerran vuodessa patterin kapasiteetin ylläpitämiseksi Sähkölämmityspatterin tarkistus Pitkä ajan kuluessa pölyä ja saasteita saattaa keräytyä lämmityssauvojen päälle. Tämä voi aiheuttaa epämiellyttäviä hajuja ja pahimmassa tapauksessa tulipalon. Puhdista paineilmalla, imuroimalla tai harjalla. Lämmitystehon voi mitata sähkökytkentäkotelosta ennen lämmityskauden alkua. Suurien erojen tapauksessa jokainen sauva on mitattava erikseen. Automaattinen turvatoiminto on testattava ja vahvistettava Poistosäleikköjen ja tuloilmahajottimien puhdistaminen Järjestelmä syöttää käsiteltyä ulkoilmaa rakennukseen ja poistaa käytetyn sisäilman kanaviston ja hajottimien/säleikköjen kautta. Hajottimet ja säleiköt on asennettu kattoihin/seiniin makuuhuoneessa, olohuoneessa, märkätiloissa, WC:ssä jne. Hajottimet ja säleiköt on asennettava paikalleen alkuperäisasetuksin ja -asennoin, jotta järjestelmän tasapaino säilyisi Ulkoilmanoton tarkastus Lehdet ja ilmansaasteet saattavat tukkia ilmanottosäleikön ja rajoittaa koneen kapasiteettia. Tarkasta ilmanottosäleikkö vähintään kaksi kertaa vuodessa ja puhdista tarvittaessa Kanaviston tarkastus Pöly- ja rasvakerrostumia saattaa muodostua kanavistoon, vaikka suodattimet vaihdetaankin säännöllisesti. Tämä heikentää järjestelmän suorituskykyä. Kanavat tulee sen vuoksi puhdistaa/vaihtaa tarvittaessa. Teräskanavat voidaan puhdistaa vetämällä kuumaan saippuaveteen kastettu harja kanavan läpi hajotin-/säleikköaukkojen tai erityisten tarkastusluukkujen (jos asennettu) kautta Systemair AB

33 6.3.9 Sisäisen pariston vaihto Huom! Tämä työ edellyttää tietoja asianmukaisesta suojautumisesta staattiselta sähköltä, ts. on käytettävä maadoitetusranneketta! Kun hälytys Sisäinen paristo aktivoituu ja paristo-led palaa punaisena, ohjelmamuistin ja reaaliaikakellon varmistusparisto on tyhjentynyt. Paristo vaihdetaan alla kuvatulla tavalla. Varmennuskondensaattori tallentaa muistin ja pitää kellon käynnissä vähintään 10 minuuttia virtalähteen irrotuksen jälkeen. Jos paristonvaihto kestää siis alle 10 minuuttia, ohjelmaa ei tarvitse ladata uudelleen, ja kello jatkaa käyntiään normaalisti. Uuden pariston on oltava tyyppiä CR Irrota kansi painamalla kannen sivuilla olevia lukituskielekkeitä pienellä ruuvitaltalla ja vetämällä samalla reunoja ulospäin. 2 Tartu paristoon lujasti sormillasi ja nosta se ylöspäin pois pitimestä. Paina uusi paristo kunnolla paikalleen. Huomaa, että oikean napaisuuden säilyttämiseksi pariston voi asentaa vain "oikein päin" Systemair AB

34 6.4 Vianetsintä Jos ilmenee ongelmia, tarkista tai korjaa seuraavat kohdat, ennen kuin otat yhteyttä valtuutettuun huoltoon. Tarkista aina, onko ohjauspaneelissa aktiivisia hälytyksiä. 1. Puhallin (puhaltimet) ei(vät) käynnisty Tarkista, onko hälytysviestejä. Tarkasta varokkeet (8 kuva 3) Tarkista asetukset ohjauspaneelista (ajat, viikko-ohjelma, automaattinen/manuaalinen toiminta jne.) 2. Pienentynyt ilmavirtaus Tarkista puhallinnopeuden asetukset puoli ja matala. Tarkista, että ulkoilma-/jäteilmapelti avautuu (jos käytössä). Tarkista, onko suodattimet vaihdettava. Tarkista, tarvitsevatko hajottimet ja säleiköt puhdistusta. Tarkista hajottimien ja säleikköjen aukot. Tarkista, tarvitsevatko puhaltimet ja lämmönsiirrinyksikkö puhdistusta. Tarkista onko kattohuuva tai ilmanotto tukossa Tarkista, onko kanavissa näkyviä vaurioita ja/tai pöly-/likakerrostumia. 3. Kylmä tuloilma Tarkista säätölämpötila ohjauspaneelista. Tarkista, onko termostaatti lauennut. Paina tarvittaessa punaista painiketta sähköpatterissa kuva 2 ohuella työkalulla. Tarkasta poistoilmasuodattimen vaihtotarve Tarkista, ovatko puhaltimet pysähtyneet ylikuumenemisen johdosta. Jos ovat, lämpökosketin on ehkä lauennut (ilmaistaan tekstillä Puh.hälyt ohjauspaneelissa). 4. Melu/värinät Tarkista, että kone on täysin vaakasuorassa Puhdista juoksupyörät. Varmista, että puhaltimien kiinnitysruuvit on kiristetty kunnolla Systemair AB

35 6.4.1 Hälytykset Hälytyspainike (1, kuva 4) avaa hälytysjonon. Kun tätä painiketta painetaan, aktiiviset ja kuittaamattomat hälytykset näkyvät valikkoikkunassa. Hälytys-LED (2, kuva 4) vilkkuu, jos listassa on kuittaamattomia hälytyksiä, ja palaa jatkuvasti, jos hälytykset ovat edelleen aktiivisia mutta ne on kuitattu. Jos hälytyksiä on useita, käytä Ylös-/Alasnuolia niiden selaamiseen. Hälytys voidaan kuitata tai estää käyttämällä painikkeita OK ja Ylös-/Alas. Lopeta ja palaa aloitusvalikkoon painamalla peruuta ja paina sitten Vasen. Katso mahdollisten hälytysten yleiskatsaus käyttöönottopöytäkirjasta Systemair AB

36 7 Huolto Ennen kuin otat yhteyttä huoltoon, merkitse muistiin koneen mallimerkintä ja valmistenumero tyyppikilvestä (kuva 7) Kuva 7 Laitekilpi Sijainti Kuvaus 1 Osanumero 2 Tuotannon tilausnumero 3 Juokseva numero 4 Valmistuspäiväys 5 Tuotekoodi (tuotteen tekniset tiedot) Systemair AB

37 Systemair AB

38 lastpage Systemair AB pidättää oikeuden tehdä muutoksia ja parannuksia tähän käsikirjaan milloin tahansa siitä etukäteen ilmoittamatta. SE Skinnskatteberg, Sweden Phone Fax
