1 Kompakti ilmanvaihtokone FI V.A004

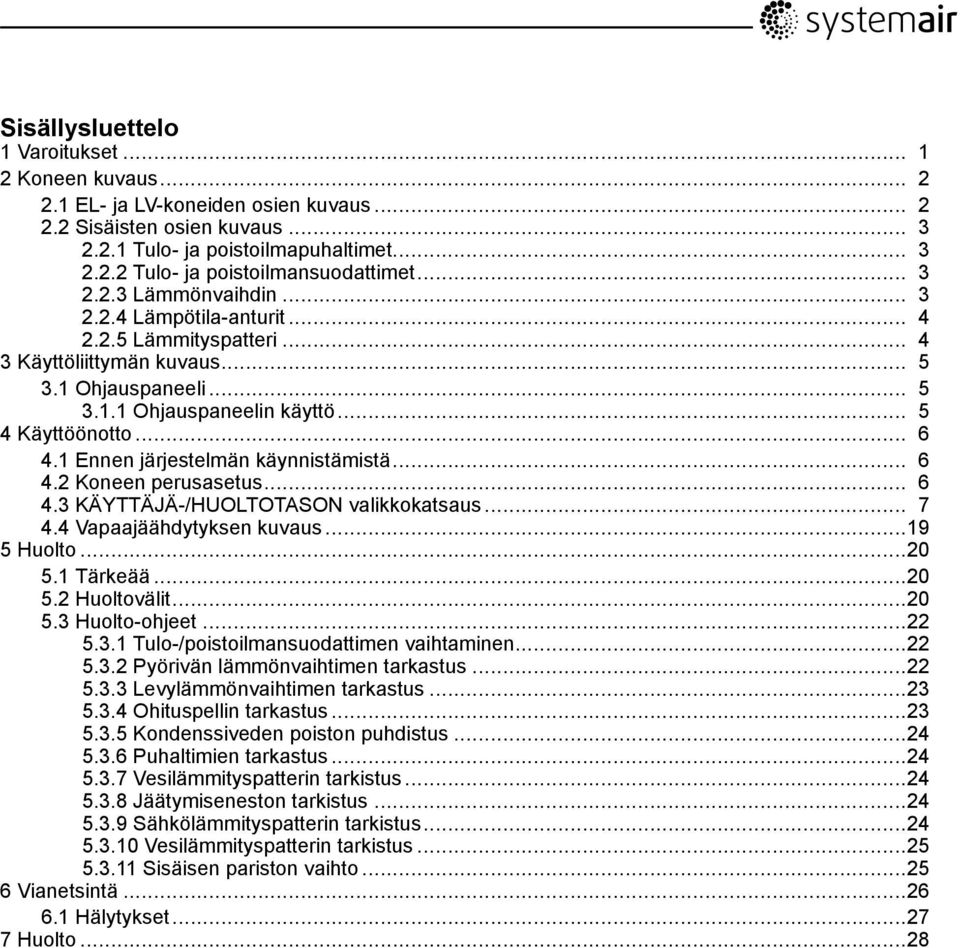

2 Sisällysluettelo 1 Varoitukset Koneen kuvaus EL- ja LV-koneiden osien kuvaus Sisäisten osien kuvaus Tulo- ja poistoilmapuhaltimet Tulo- ja poistoilmansuodattimet Lämmönvaihdin Lämpötila-anturit Lämmityspatteri Käyttöliittymän kuvaus Ohjauspaneeli Ohjauspaneelin käyttö Käyttöönotto Ennen järjestelmän käynnistämistä Koneen perusasetus KÄYTTÄJÄ-/HUOLTOTASON valikkokatsaus Vapaajäähdytyksen kuvaus Huolto Tärkeää Huoltovälit Huolto-ohjeet Tulo-/poistoilmansuodattimen vaihtaminen Pyörivän lämmönvaihtimen tarkastus Levylämmönvaihtimen tarkastus Ohituspellin tarkastus Kondenssiveden poiston puhdistus Puhaltimien tarkastus Vesilämmityspatterin tarkistus Jäätymiseneston tarkistus Sähkölämmityspatterin tarkistus Vesilämmityspatterin tarkistus Sisäisen pariston vaihto Vianetsintä Hälytykset Huolto...28

3 1 Varoitukset Seuraavat varoitukset on esitetty asiakirjan eri jaksoissa. Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Varoitus Vaikka koneen verkkoliitäntä onkin irrotettu, sisällä olevat pyörivät osat eivät kenties ole vielä pysähtyneet ja aiheuttavat sen vuoksi tapaturmavaaran. Varo teräviä reunoja asennuksen ja huollon yhteydessä. Käytä suojavaatteita. Tätä konetta ei ole tarkoitettu lasten eikä sellaisten henkilöiden käyttöön, joiden fyysinen tai henkinen suorituskyky on rajoittunut tai joilta puuttuu kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö ole opastanut tai valvo heitä koneen käytössä. Lapsia tulee valvoa, jotta he eivät pääse leikkimään koneella Systemair AB

4 2 Koneen kuvaus 2.1 EL- ja LV-koneiden osien kuvaus Kuva 1 EL/LV-koneiden osat Taulukko 1: EL- ja HW-koneiden osien kuvaus Sijainti Kuvaus 1 Puhallinmoottori, poistoilma 2 Puhaltimen moottori, tuloilma 3 Puhaltimen juoksupyörä, poistoilma 4 Puhaltimen juoksupyörä, tuloilma 5 Suodatin, poistoilma 6 Suodatin, ulkoilma 7 Lämmönvaihdin (roottori) 8 Lämmönvaihdin, ohjausrasia 9 Roottorin moottori 10 Roottorin käyttöhihna 11 Taajuudenmuuttaja, poistoilmapuhallin 12 Taajuudenmuuttaja, tuloilmapuhallin 13 Painevahti/-anturi, poistoilma Systemair AB

5 EL- ja HW-koneiden osien kuvaus Jatk Sijainti Kuvaus 14 Painevahti/-anturi, tuloilma 15 Sähkökytkentäkotelo 2.2 Sisäisten osien kuvaus Tulo- ja poistoilmapuhaltimet Pienempien koneiden puhaltimet ja moottorit on asennettu värinänvaimentimille ja voidaan irrottaa huoltoa ja kunnossapitoa varten. Siipipyöriin voi kertyä pölyä ja likaa, mikä voi aiheuttaa epätasapainoa ja tärinää. Siipipyörät tulee tarkistaa kerran vuodessa ja puhdistaa tarvittaessa. Samalla on tarkastettava värinänvaimentimet. Vahingoittuneet värinänvaimentimet on vaihdettava. Käyttömoottoreissa on kestovoidellut laakerit, joita ei saa voidella Puhaltimien paineanturit 2 paineanturia pitää ilmavirran vakiona mittaamalla puhaltimien imuaukkojen paine-eron (13, 14kuva 1). Malleissa R-w/aut ja X-w/aut aineanturit on asennettu tehtaalla kaikkiin CAV-koneisiin. VAV-koneissa paineanturit toimitetaan irrallaan koneiden kanssa ja asennetaan tulo- ja poistoilmakanaviin; lisätietoa VAV-asennuksista on Asennusohjeissa. Asennetut paineanturit toimivat sitten todellisen ilmavirran tarkkailulaitteina Tulo- ja poistoilmansuodattimet Suodattimet ovat pussityyppisiä, ja suodatinluokka on F6 tai F7 tulo- ja poistoilmalle. Suodattimet on vaihdettava, kun ne ovat likaantuneet. Uusia suodatinsarjoja saa asentajalta tai tukkuliikkeestä Suodattimien painevahti Painevahti mittaa paine-eron tulo- ja poistoilmansuodattimien yli. Kun painehäviö saavuttaa asetetun arvon, pääsäätimessä laukaistaan hälytys. Paine-eron laukaisuarvoksi voidaan asettaa Pa. Painevahdin tehdasasetus on 200 Pa Lämmönvaihdin R ja R-w/aut-mallit on varustettu erittäin tehokkaalla, pyörivällä lämmönsiirtimellä (7 kuva 1). Lämmityspatterit (vesi tai sähkö) ovat valinnaisia ja ne voi tilata lisävarusteena. Lämmönsiirtimen toiminta on automaattinen ja riippuu asetetusta lämpötilasta. Lämmönsiirtimen voi irrottaa puhdistusta ja huoltoa varten X ja X-w/aut -koneet on varustettu levytyyppisellä lämmönvaihtimella, jossa on ohituspelti Roottorin moottori Moottoria ohjataan 0 10 V analogisella ohjaussignaalilla (9 kuva 1) Pyörimisvahti Roottorin moottoriin asennettu anturi rekisteröi lämmönsiirtimen roottorin pyörimisen. Se on kytketty pääsäätimeen, joka antaa hälytyksen, jos roottori pysähtyy, vaikka lämpöä tarvitaan Systemair AB

6 2.2.4 Lämpötila-anturit 4 lämpötila-anturia (PT1000) on asennettu koneeseen tehtaalla. Tuloilma-anturi Poistoilma-anturi Ulkoilma-anturi Jäteilma-anturi Koneissa R-w/aut ja X-w/aut kaikki lämpötila-anturit on asennettu ja johdotettu koneen sisään. Tuloilman anturi on kytketty sähkökytkentäkotelon liittimiin ja toimitetaan irrallaan koneen sisällä pahvirasiassa. Anturi asennetaan tuloilmakanavaan koneen ulkopuolelle. Katso tarkemmat tiedot Asennusohjeista Lämmityspatteri Koneet toimitetaan vakiovarusteisena ilman lämmityspatteria. Lämmityspatteri (vesi tai sähkö) on valinnainen ja sen voi hankkia lisavarusteena. Lämmityspatterit asennetaan koneen ulkopuolelle tuloilmaliitäntään. Pumppujen, venttiilitoimilaitteiden ja jäätymisenestoantureiden johdotukset liitetään sähkökytkentäkotelon sisällä oleviin liittimiin. Tarkemmat tiedot sähköliitännöistä löytyvät Asennusohjeista ja koneen mukana toimitetusta kytkentäkaaviosta Systemair AB

7 3 Käyttöliittymän kuvaus 3.1 Ohjauspaneeli SCP-ohjauspaneeli toimitetaan 10 m kaapelilla, joka on kytketty paneeliin ja pikaliittimellä -koneeseen. Liitin kytketään Corrigo-säätimeen sähkökytkentäkotelossa. Kaapeli voidaan irrottaa ohjauspaneelin takana olevasta riviliittimestä (kuva 2). Yleistiedot, katso kuva Ohjauspaneelin käyttö Kuva 2 Ohjauspaneeli Sijainti Selitys 1 Hälytyspainike: Avaa näyttöön hälytyslistan 2 Hälytys-LED: Ilmaisee hälytyksen vilkkumalla punaisena 3 Kirjoitus-LED: Ilmaisee keltaisena vilkkumalla, että parametreja voi asettaa tai muuttaa 4 OK-painike: Tätä painiketta painamalla voi asettaa tai muuttaa parametreja aina kun se on mahdollista. Käytetään myös muutettavien parametrien välillä liikkumiseen valintaikkunassa 5 Keskeytyspainike: Muutoksen peruuttaminen ja alkuperäisen asetuksen palautus 6 Oikea-/vasen- ja Ylös-/alasnuolet: Siirtyminen ylös, alas, vasemmalle ja oikealle valikkopuussa. Ylös/alas-painikkeita käytetään myös arvojen suurentamiseen tai pienentämiseen, kun asetetaan tai muutetaan parametreja. 7 Kiinnitysreiät 8 Liitinrima 9 Keltainen johdin 10 Oranssi johdin 11 Punainen johdin 12 Ruskea johdin 13 Musta johdin Systemair AB

8 Valikoissa liikkuminen Aloitusnäyttö (normaalisti näkyvä näyttö) on valikkopuun perustaso. Painamalla Alasnuolta siirryt valikkovaihtoehtojen läpi. Ylösnuolella siirryt takaisin vaihtoehtojen läpi. Pääset korkeammalle valikkotasolle siirtämällä kohdistimen Ylös-/alasnuolilla halutun valikon kohdalle ja painamalla sitten Oikea. Jos sinulla on riittävät käyttöoikeudet, näyttöön vaihtuu valitsemasi valikko. Kullakin tasolla voi olla useita uusia valikkoja, joiden läpi voit siirtyä Ylös-/alasnuolilla. Joskus valikkoon tai valikkokohtaan on liitetty useita alavalikkoja. Tämä ilmaistaan näytön oikeassa reunassa olevalla nuolisymbolilla. Pääset valikkoon painamalla uudelleen Oikea. Edelliselle valikkotasolle pääset painamalla Vasen. 4 Käyttöönotto 4.1 Ennen järjestelmän käynnistämistä Tarkista asennuksen valmistuttua, että: Kone on asennettu asennusohjeiden mukaisesti Kone on kytketty oikein. Kanavajärjestelmä on liitetty oikein koneeseen. Ulkoilmanotto on sijoitettu riittävän kauas saastelähteistä. Kaikki ulkopuoliset laitteet on kytketty. Seuraavat tiedot ovat käytettävissä: Tarkoitettu konfiguraatio, esim. lämpötilanohjaustoiminnot, puhaltimien ohjaus, ulkoiset ohjaustoiminnot jne. Miten koneen on tarkoitus toimia viikkoaikataulun mukaan (normaali ja alennettu nopeus). 4.2 Koneen perusasetus Ensimmäisen käynnistyksen yhteydessä säädin käynnistää erikoisohjelman, jolla asetetaan kieli, tuloilman lämpötilan ohjearvo, kellonaika, päiväys ja viikko-ohjelma normaalinopeudelle. Siirry muutettavien parametrien välillä painamalla OK-painiketta ja selaa näyttöön tulevia vaihtoehtoja Ylös-/alasnuolilla. Vahvista painamalla vielä kerran OK. Siirry edelleen valikkopuussa panamalla Alas. Saat järjestyksessä seuraavat näytöt: 1 Valitse kieli painamalla OK ja selaa vaihtoehtoja Ylös-/alasnuolilla. Vahvista painamalla OK. Siirry seuraavalle tasolle painamalla Alas. Valitse kieli Finnish 2 Näyttää poistoilman nykyisen lämpötilan Aseta tuloilman lämpötilan ohjearvo. Oletusarvo on 18 C (kirjaudu huoltotasolle, koodi 2222, jos oletusasetusta on muutettava). Poistoilman lämpöt. Todell:... ºC Aset.: 18 ºC 3 Varmista, että kellonajan ja päiväyksen asetukset ovat oikein, muuta tarvittaessa Aika: Pvm: Vkonpäivä: Perjantai Systemair AB

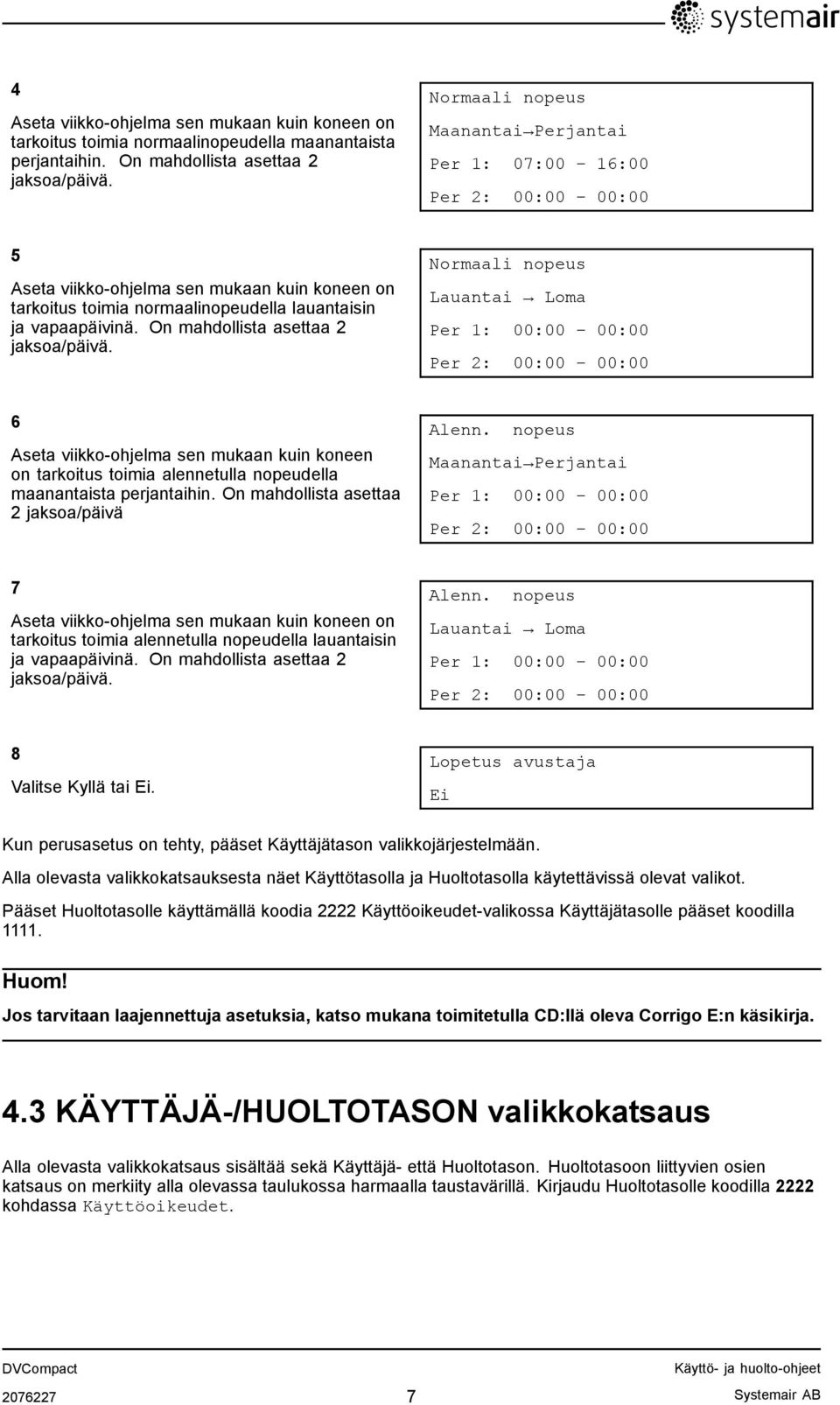

9 4 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia normaalinopeudella maanantaista perjantaihin. On mahdollista asettaa 2 jaksoa/päivä. Normaali nopeus Maanantai Perjantai Per 1: 07:00 16:00 Per 2: 00:00 00:00 5 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia normaalinopeudella lauantaisin ja vapaapäivinä. On mahdollista asettaa 2 jaksoa/päivä. Normaali nopeus Lauantai Loma Per 1: 00:00 00:00 Per 2: 00:00 00:00 6 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia alennetulla nopeudella maanantaista perjantaihin. On mahdollista asettaa 2 jaksoa/päivä Alenn. nopeus Maanantai Perjantai Per 1: 00:00 00:00 Per 2: 00:00 00:00 7 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia alennetulla nopeudella lauantaisin ja vapaapäivinä. On mahdollista asettaa 2 jaksoa/päivä. Alenn. nopeus Lauantai Loma Per 1: 00:00 00:00 Per 2: 00:00 00:00 8 Valitse Kyllä tai Ei. Lopetus avustaja Ei Kun perusasetus on tehty, pääset Käyttäjätason valikkojärjestelmään. Alla olevasta valikkokatsauksesta näet Käyttötasolla ja Huoltotasolla käytettävissä olevat valikot. Pääset Huoltotasolle käyttämällä koodia 2222 Käyttöoikeudet-valikossa Käyttäjätasolle pääset koodilla Huom! Jos tarvitaan laajennettuja asetuksia, katso mukana toimitetulla CD:llä oleva Corrigo E:n käsikirja. 4.3 KÄYTTÄJÄ-/HUOLTOTASON valikkokatsaus Alla olevasta valikkokatsaus sisältää sekä Käyttäjä- että Huoltotason. Huoltotasoon liittyvien osien katsaus on merkiity alla olevassa taulukossa harmaalla taustavärillä. Kirjaudu Huoltotasolle koodilla 2222 kohdassa Käyttöoikeudet Systemair AB

10 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Systemair AS :00 Järjestelmä:Pysäytetty As:18.0 Tod: C Käyntitila Käyntitila Käyntitila Valitut toiminnot Auto Käyntiaika TUL: 0,0 h POI: 0,0 h Ohjaustoiminto Poistoilman ohjaus Puhaltimien ohjaus Virtauksen ohjaus Lämmitys: Vaihdin: Vaihdin Jäähdytys: Vesi Vesi Vapaa jäähd.akt.: Ei Lisäohjaus Aktiivinen: CO2/VOC aktiivinen Ei ikinä Palopeltitoiminto Ei aktiivinen Toimii kun hälytys Pysäytetty Ei Jäätymisenesto Aktiivinen Jäähdytyksen talteenotto Ei Ulkoinen asetusarvo Ei aktiivinen Käynnistysnäytön otsikko Asetettavissa 5 eri vaihtoehtoa (Voidaan muuttaa järjestelmätason konfiguraatio valikossa). Asettaa Käyntitilaksi Auto, On tai Off Näyttää moottorien käyttötunnit TUL = Tuloilmapuhallin POI = Poistoilmapuhallin. Näyttää lämpötilansäädön tyypin, jolle kone on konfiguroitu. Näyttää nopeudensäädön tyypin, jolle kone on konfiguroitu Näyttää valitun lämmitystyypin Näyttää valitun vaihdintyypin. Näyttää valitun jäähdytystyypin Näyttää vapaajäähdytystoiminnon tilan Näyttää lisäohjaustoiminnon tilan Näyttää tarveilmanvaihtotoiminnon (CO2/VOC) tilan Näyttää palopeltitoiminnon tilan Näyttää jäätymisenestotoiminnon tilan Näyttää jäähdytyksen talteenottoitoiminnon tilan Näyttää ulkoisen asetusarvon tilan Systemair AB

11 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Lämpötila Näyttää kaikki rekisteröidyt hälytykset sekä tapahtuma-ajan ja -päiväyksen Liiku alas ja ylös listassa painamalla Tulo/lähtö Analogiatulot Näyttää analogiatulojen tilan Poistoilman lämpöt. Tod.: ºC Aset: 18.0 ºC Ulkolämpöt.: ºC Tuloilman lämpöt. Tod.: ºC Aset.: 18ºC Jäätymisenesto Tod.: ºC Poistoilman lämpöt. Tod.: ºC Yleistulot Hälytystapahtumat Digitaalitulot Analogialähdöt Digitaalilähdöt Jos kaskadisäätö max/min tulo aset. Max: 30 ºC Min: 12.0ºC Näyttää digitaalitulojen tilan Näyttää yleisanalogiatulojen tilan Näyttää yleisdigitaalitulojen tilan Näyttää analogialähtöjen tilan Näyttää digitaalilähtöjen tilan Näyttää konfiguroidun lämpötilaohjauksen (oletusarvo on Poistoilman lämpöt.) Näyttää tuloilman nykyisen lämpötilan valitussa ohjaustilassa Asettaa lämpötilan valitulle ohjaustilalle Asettaa tuloilman maksimija minimilämpötilan kaskadiasäädön tapauksessa Asetuksien muuttaminen edellyttää kirjautumista huoltotasolle Näyttää ulkoilman nykyisen lämpötilan Näyttää tuloilman nykyisen lämpötilan Näyttää tuloilman lämpötilan lasketun ohjearvon. Poistoilman säätimen lähtösignaali tuottaa tuloilman säätimen lämpötilan ohjearvon Näyttää veden nykyisen lämpötilan vesilämmityspatterissa. (Näkyy vain LV-koneissa) Näyttää jäteilman nykyisen lämpötilan Systemair AB

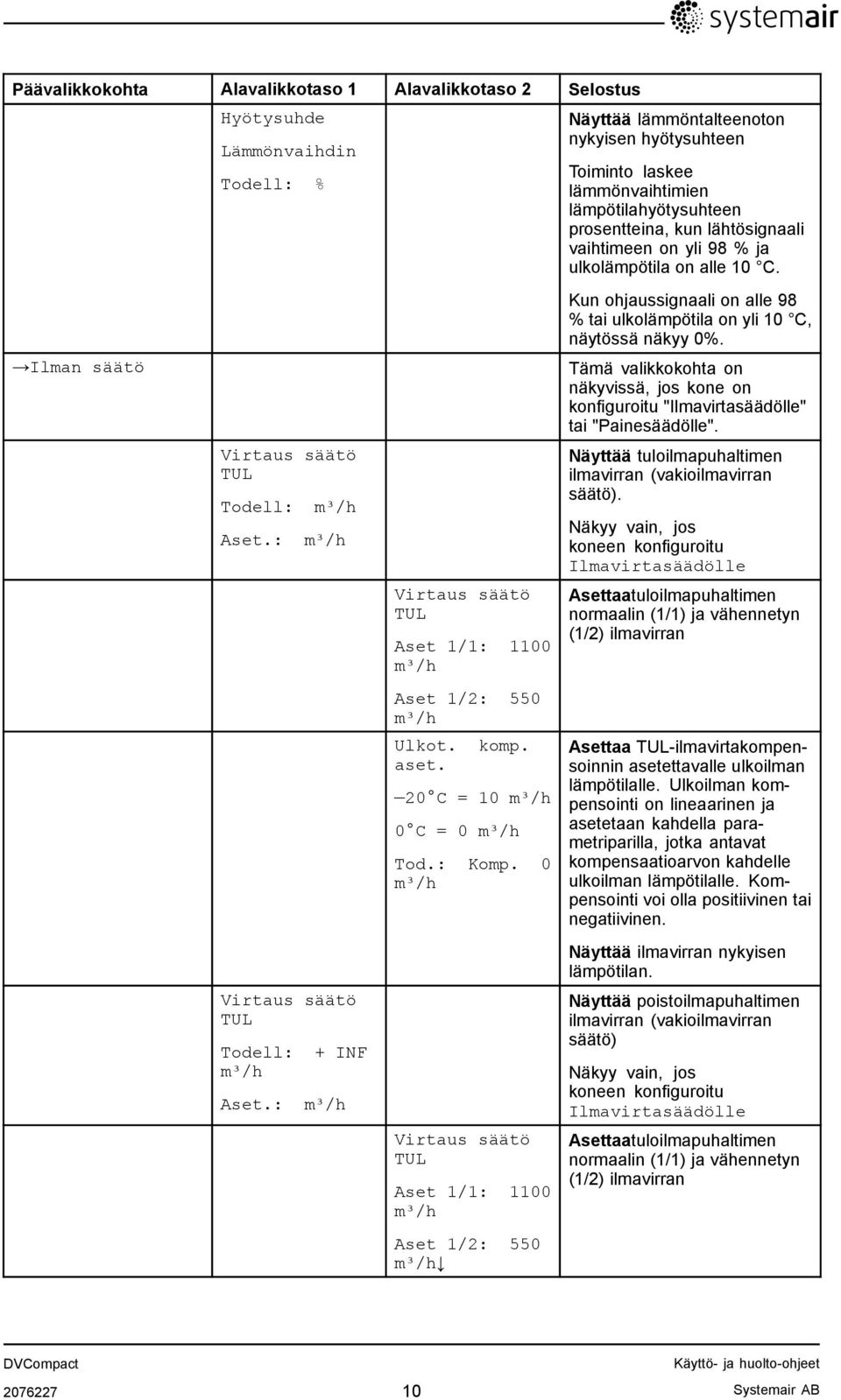

12 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Ilman säätö Hyötysuhde Lämmönvaihdin Todell: % Virtaus säätö TUL Todell: Aset.: m³/h m³/h Virtaus säätö TUL Todell: m³/h Aset.: + INF m³/h Virtaus säätö TUL Aset 1/1: 1100 m³/h Aset 1/2: 550 m³/h Ulkot. aset. komp. 20 C = 10 m³/h 0 C = 0 m³/h Tod.: Komp. 0 m³/h Virtaus säätö TUL Aset 1/1: 1100 m³/h Aset 1/2: 550 m³/h Näyttää lämmöntalteenoton nykyisen hyötysuhteen Toiminto laskee lämmönvaihtimien lämpötilahyötysuhteen prosentteina, kun lähtösignaali vaihtimeen on yli 98 % ja ulkolämpötila on alle 10 C. Kun ohjaussignaali on alle 98 % tai ulkolämpötila on yli 10 C, näytössä näkyy 0%. Tämä valikkokohta on näkyvissä, jos kone on konfiguroitu "Ilmavirtasäädölle" tai "Painesäädölle". Näyttää tuloilmapuhaltimen ilmavirran (vakioilmavirran säätö). Näkyy vain, jos koneen konfiguroitu Ilmavirtasäädölle Asettaatuloilmapuhaltimen normaalin (1/1) ja vähennetyn (1/2) ilmavirran Asettaa TUL-ilmavirtakompensoinnin asetettavalle ulkoilman lämpötilalle. Ulkoilman kompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensaatioarvon kahdelle ulkoilman lämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen. Näyttää ilmavirran nykyisen lämpötilan. Näyttää poistoilmapuhaltimen ilmavirran (vakioilmavirran säätö) Näkyy vain, jos koneen konfiguroitu Ilmavirtasäädölle Asettaatuloilmapuhaltimen normaalin (1/1) ja vähennetyn (1/2) ilmavirran Systemair AB

13 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Paineen ohjaus TUL Todell: Aset.: Pa Pa Paineen ohjaus POI Todell: Aset.: Pa Pa Ulkot. aset. komp. 20 C = 10 m³/h 0 C = 0 m³/h Tod.: Komp. 0 m³/h Paineen ohjaus TUL Aset 1/1: 250 Pa Aset 1/2: 100 Pa Ulkot. aset. komp. 20 C = 0 Pa 10 C = 0 Pa Tod.: Komp. 0 Pa Paineen ohjaus POI Aset 1/1: 250 Pa Aset 1/2: 100 Pa Asettaa POI-ilmavirtakompensoinnin asetettavalle ulkoilman lämpötilalle. Ulkoilman kompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensaatioarvon kahdelle ulkoilman lämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen. Näyttää ilmavirran nykyisen lämpötilan. Näyttää todellisen ulkoisen paineen ja ohjervon tuloilmapuhaltimelle. Näkyy vain, jos koneen konfigurointi on Paineen säätö (VAV) Asettaaulkoisen paineen ohjearvon uloilmapuhaltimen normaalinopeudelle (1/1) ja vähennetylle nopeudelle (1/2). Asettaa TUL-painekompensoinnin asetettavalle ulkoilman lämpötilalle. Ulkoilman kompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensaatioarvon kahdelle ulkoilman lämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen. Näyttää nykyisen painekompensoinnin. Näyttää todellisen ulkoisen paineen ja ohjervon poistoilmapuhaltimelle. Näkyy vain, jos koneen konfigurointi on Paineen säätö (VAV) Asettaaulkoisen paineen ohjearvon uloilmapuhaltimen normaalinopeudelle (1/1) ja vähennetylle nopeudelle (1/2) Systemair AB

14 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Ulkot. aset. komp. 20 C = 0 Pa 10 C = 0 Pa Tod.: Komp. 0 Pa Asettaa POI-painekompensoinnin asetettavalle ulkoilman lämpötilalle. Ulkoilman kompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensaatioarvon kahdelle ulkoilman lämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen. Näyttää nykyisen painekompensoinnin. Aika asetukset Aika/Pvm Asettaa oikean kellonajan ja päivämäärän. Ajastin norm.nopeus Ajastin alenn. nopeu Pidennetty käynti Pidennetty käynti 60 min Pidennys aika 0 min Asettaa viikko-ohjelman maanantai-sunnuntai + loma normaalinopeudelle. On mahdollista asettaa 2 jaksoa/päivä. 00:00 24:00 jatkuvaan käyntiin. 00:00 00:00 deaktivoi jakson. Merkitse asetukset käyttöönottopöytäkirjaan Asettaa viikko-ohjelman maanantai-sunnuntai + loma alennetulle nopeudelle. On mahdollista asettaa 2 jaksoa/päivä. 00:00 24:00 jatkuvaan käyntiin. 00:00 00:00 deaktivoi jakson. Merkitse asetukset käyttöönottopöytäkirjaan Asettaa ajan pidennetylle käynnille. Digitaalituloilla voidaan pakottaa yksikkö käynnistymään ta jatkamaan normaalikäyntiä, vaikka käyntitilan pitäisi ajastimen mukaan olla Off tai Alennettu. Jos käyntiajaksi on asetettu 0, yksikkö käy vain niin kauan kuin digitaalitulo on suljettu. Aika, jonka pidennetty käynti on aktiivinen, asetetaan valikkokohdassa Pidennys aika. Aika on mahdollista asettaa myös tässä alkuperäisen jakson lyhentämiseksi Systemair AB

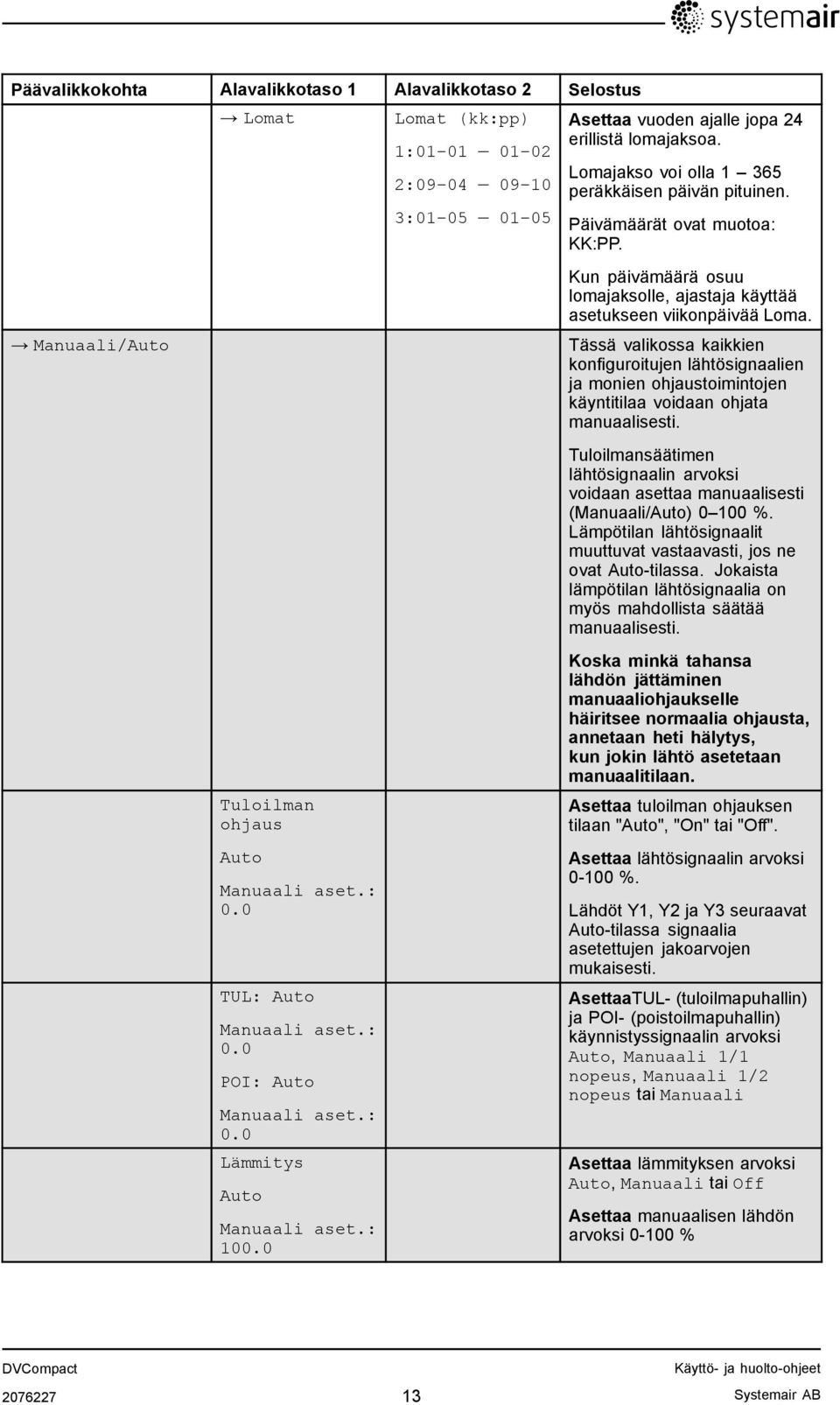

15 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Manuaali/Auto Lomat Tuloilman ohjaus Auto Manuaali aset.: 0.0 TUL: Auto Manuaali aset.: 0.0 POI: Auto Manuaali aset.: 0.0 Lämmitys Auto Manuaali aset.: Lomat (kk:pp) 1: : : Asettaa vuoden ajalle jopa 24 erillistä lomajaksoa. Lomajakso voi olla peräkkäisen päivän pituinen. Päivämäärät ovat muotoa: KK:PP. Kun päivämäärä osuu lomajaksolle, ajastaja käyttää asetukseen viikonpäivää Loma. Tässä valikossa kaikkien konfiguroitujen lähtösignaalien ja monien ohjaustoimintojen käyntitilaa voidaan ohjata manuaalisesti. Tuloilmansäätimen lähtösignaalin arvoksi voidaan asettaa manuaalisesti (Manuaali/Auto) %. Lämpötilan lähtösignaalit muuttuvat vastaavasti, jos ne ovat Auto-tilassa. Jokaista lämpötilan lähtösignaalia on myös mahdollista säätää manuaalisesti. Koska minkä tahansa lähdön jättäminen manuaaliohjaukselle häiritsee normaalia ohjausta, annetaan heti hälytys, kun jokin lähtö asetetaan manuaalitilaan. Asettaa tuloilman ohjauksen tilaan "Auto", "On" tai "Off". Asettaa lähtösignaalin arvoksi %. Lähdöt Y1, Y2 ja Y3 seuraavat Auto-tilassa signaalia asetettujen jakoarvojen mukaisesti. AsettaaTUL- (tuloilmapuhallin) ja POI- (poistoilmapuhallin) käynnistyssignaalin arvoksi Auto, Manuaali 1/1 nopeus, Manuaali 1/2 nopeus tai Manuaali Asettaa lämmityksen arvoksi Auto, Manuaali tai Off Asettaa manuaalisen lähdön arvoksi % Systemair AB

16 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Lämmönvaihdin Auto Manuaali aset.: 0.0 Jäähdytys Auto Manuaali aset.: 0.0 Asettaa lämmönvaihtimen roottorin ohjauksen arvoksi Auto, Manuaali tai Off Asettaa manuaalisen lähdön arvoksi % Asettaa jäähdytyksen arvoksi Auto, Manuaali tai Off Asettaa manuaalisen lähdön arvoksi % Huom! On aktivoitava, jotta näkyisi tässä P1-Lämmitys Auto P1-vaihdin Auto P1-jäähdytys Auto Palopelti Auto Asettaa lämmityspatterin pumpun ohjauksen arvoksi Auto, On tai Off Asettaa mahdollisen lämmityskierukan pumpun ohjauksen arvoksi Auto, On tai Off Asettaa jäähdytyspumpun ohjauksen arvoksi Auto, On tai Off Asettaa Palopellin arvoksi Auto, Auki tai Kiinni Huom! On aktivoitava, jotta näkyisi tässä Palopeltitoimintojen konfigurointi tehdään Järjestelmätasolla Asetukset Raitisilmapelti (Ulkoilmapelti) Auto Poistoilmapelti Auto Asettaa Ulkoilmapellin arvoksi Auto, Auki tai Kiinni Asettaa Poistoilmapellin arvoksi Auto, Auki tai Kiinni Tässä valikkoryhmässä on aktivoitujen toimintojen asetukset. Konfigurointivalikossa tehdyistä valinnoista johtuen joitakin mahdollisia vaihtoehtoja ei kenties näytetä Systemair AB

17 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Lämpötilan ohjaus Tuloilman ohjaus Suht.säätö: 33.0 C I-aika: s Asettaa Suhteellisen säädön ja I-ajan tuloilman ohjaustoiminnolle Huom! Katso tarkempi kuvaus käsikirjasta Corrigo E ventilation 2.3 Huoneen ohjaus Suht.säätö: C I-aika: s Asettaa Suhteellisen säädön ja I-ajan huoneen ohjaustoiminnolle Huom! Katso tarkempi kuvaus käsikirjasta Corrigo E ventilation 2.3 Pysäytystila Suht.säätö: C I-aika: s Asettaa Suhteellisen säädön ja I-ajan Pysäytystoiminnolle Huom! Katso tarkempi kuvaus käsikirjasta Corrigo E ventilation 2.3 Ohjaus virtaus Jäätymisenesto Aktiivinen Aset. pysäytys: 25.0 C Suht.säät akt: 5.0 C Nopea pysäytys jää-tymisenestohälytys Kyllä Virtaus säätö TUL Suht.säätö: m³/h I-aika: 10.0 s Min.ulostul: 0% Suhteellinen säätö aktiivinen 5 C tarkoittaa, että jäätymisenesto alkaa ohittaa lämmityslähdön, kun jäätymisenestolämpötila on alle 5 astetta yli asetetun jäätymishälytysrajan, jonka oletusarvo on 7 C Asettaa jäätymisenestohälytyksen tapauksessa koneen nopean pysäytyksen arvoksi Kyllä tai Ei. Vaihtoehtoisesti Paineen ohjaus, jos se on valittu koneen tehdasasetuksissa Asettaa Suhteellisen säädön, I-ajan ja min-lähdön tuloilmapuhaltimelle, kun koneen tehdaskonfiguraatio on Ilmavirtasäätö. Vaihtoehtoisesti Painesäätö, jos on valittu se konfiguraatio Systemair AB

18 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Konfigurointi Hälytys asetutukset Palauta tehdasasetukset: Palauta käyttäjäasetukset: Ei Ei Tallenna käyttäjäasetukset Ei Ohjaus toiminto Vapaa jäähdytys Virtaus säätö TUL Suht.säätö: m³/h I-aika: 10.0 s Min.ulostul: 0% Hälytys rajat Hälytys viiveet Ohjaus toiminto Tila: Huoneen ohjaus Vapaa jäähd.akt.: Ulkolämp. aktivointi 22 C Ei Asettaa Suhteellisen säädön, I-ajan ja min-lähdön poistoilmapuhaltimelle, kun koneen tehdaskonfiguraatio onilmavirtasäätö. Vaihtoehtoisesti Painesäätö, jos on valittu se konfiguraatio Asettaa hälytysrajat ja sallitut poikkeamat eri toiminnoille Asettaa hälytysviiveet ja sallitut poikkeamaviiveet eri toiminnoille Tässä valikossa on mahdollista palautaa kaikille parametreille tehdasasetukset tai käyttäjäasetukset, jotka on tallennettu aikaisemmin. ValitseKyllä tai Ei Nykyinen konfiguraatio voidaan tallentaa erilliselle muistialueelle ja palauttaa myöhemmin käyttämällä edellistä Palauta käyttäjäasetukset -valikkoa. ValitseKyllä tai Ei Asettaa lämpötilansäätötoiminnon, jonka ohjaamana haluat koneen toimivan. Valitse seuraavista: Poistoilman ohjaus, Huone ohjaus, Ulko tuloilma, Tuloilman ohjaus, Poisto-/Tuloilma (mahdollisuus vaihtaa näiden kahden välillä ulkoilman lämpötilasta riippuen), Huone-/Tuloilma (mahdollisuus vaihtaa näiden kahden välillä ulkoilman lämpötilasta riippuen), Asettaa vapaan jäähdytyksen arvoksikyllä tai Ei. Asettaa päivälämpötilan alemman lämpötilarajan vapaajäähdytystoiminnon aktivoinnille. Edellisen päivän ulkolämpötilan on oltava korkeampi kuin asetettu lämpötilaraja, jotta vapaajäähdytystoiminto aktivoituisi Systemair AB

19 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Lisäohjaus Ulkolämpöt. Korkea: Matala: yö 15.0 C 5.0 C Huonelämp.min 18 C Käynnistys-/ pysäytysaika Vapaa jäähd. Start: 0 Stop: 7 Lämmityksen esto vapaajäähd. jälkeen 60 min Puhaltimien käyttö vapaajäähd. TUL: 0 % POI: 0 % Ulkoanturi asennettu tulokanavaan (tuloilmakanava) Ei Lisäohjaus Aktiivinen: Ei POI päällä kun lisäohjaus: Kyllä Asettaa yölämpötilan ylemmän lämpötilarajan vapaajäähdytystoiminnon aktivoinnille Asettaa yölämpötilan alemman lämpötilarajan vapaajäähdytystoiminnon aktivoinnille Asettaa alemman lämpötilarajan huonelämpötilalle. Lämpötilan on oltava tätä arvoa korkeampi, jotta vapaajäähdytystoiminto pysyisi aktiivisena Asettaa käynnistysja pysäytysajan vapaajäähdytystoiminnolle. Esimerkiksi: Start: Stop: 6 0 ja tarkoittaa, että vapaajäähdytysjakso on aktiivinen klo Asettaa viiveen minuutteina vapaajäähdytysjakson loppumisesta mahdollisen lämmitysjakson alkuun, ts. kuinka kauan voidaan hyväksyä lämpötilan ohjearvoa matalampi huonelämpötila. Asettaa puhaltimen nopeuden prosentteina normaalinopeudesta kummallekin puhaltimelle yksilöllisesti vapaajäähdytyksen aikana Asettaa, onko ulkoanturi asennettu ilmanottokanavaan vai ei. Valitse seuraavista: Ei ja Kyllä Tehdasasetus on Ei. Kun käytetään huoneohjausta tai poistoilmanohjausta, on mahdollista käyttää lisälämmitystä ja/tai lisäjäähdytystä. Minimikäyntiajaksi voi asettaa minuuttia (tehdasasetus 20 minuuttia). Valitse Aktiivinen: Kyllä tai Ei. (Katso käynnistysja pysäytyslämpötilat Lämpötila-valikosta) Systemair AB

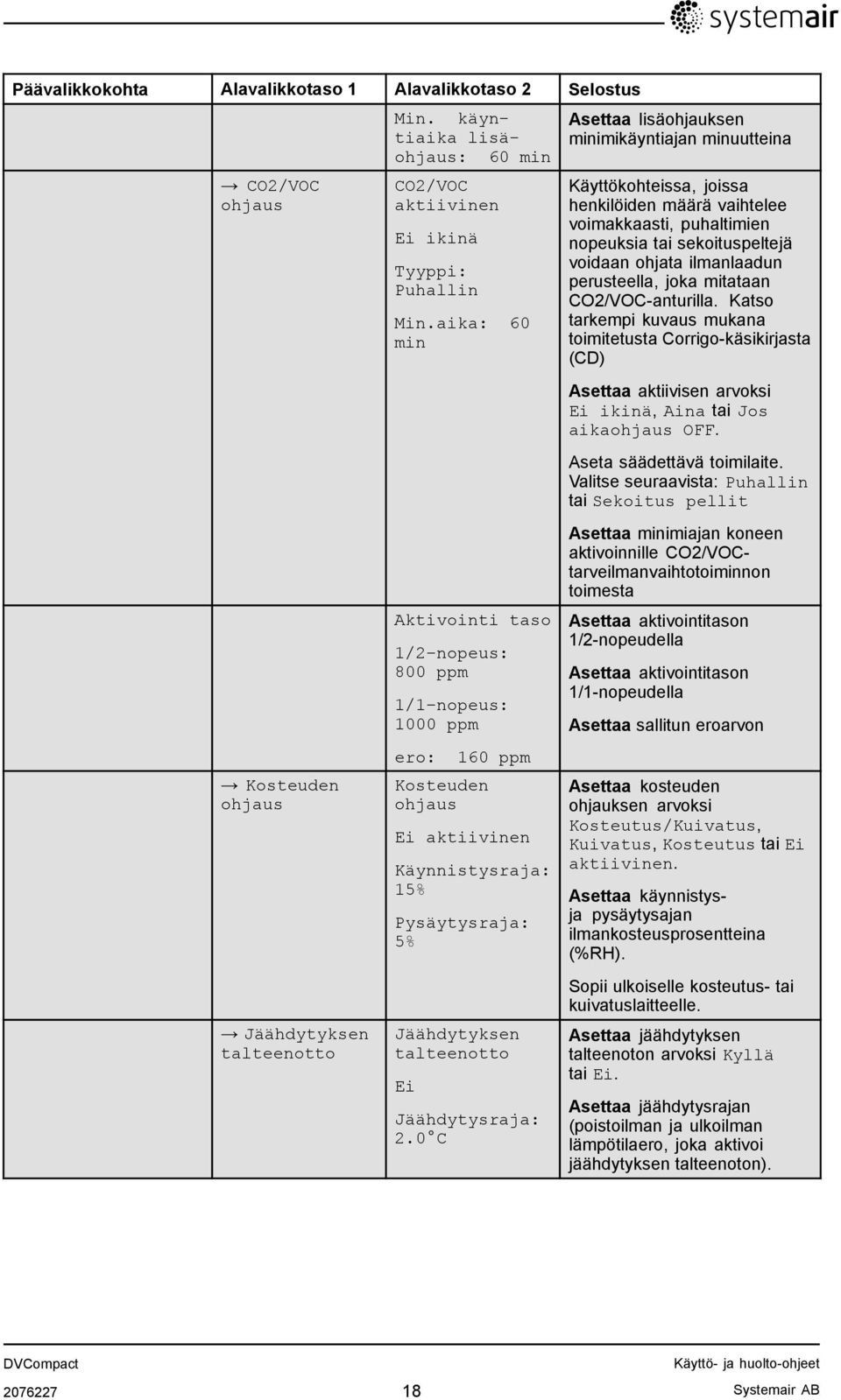

20 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus CO2/VOC ohjaus Kosteuden ohjaus Jäähdytyksen talteenotto Min. käyntiaika lisäohjaus: 60 min CO2/VOC aktiivinen Ei ikinä Tyyppi: Puhallin Min.aika: 60 min Aktivointi taso 1/2 nopeus: 800 ppm 1/1 nopeus: 1000 ppm ero: Kosteuden ohjaus 160 ppm Ei aktiivinen Käynnistysraja: 15% Pysäytysraja: 5% Jäähdytyksen talteenotto Ei Jäähdytysraja: 2.0 C Asettaa lisäohjauksen minimikäyntiajan minuutteina Käyttökohteissa, joissa henkilöiden määrä vaihtelee voimakkaasti, puhaltimien nopeuksia tai sekoituspeltejä voidaan ohjata ilmanlaadun perusteella, joka mitataan CO2/VOC-anturilla. Katso tarkempi kuvaus mukana toimitetusta Corrigo-käsikirjasta (CD) Asettaa aktiivisen arvoksi Ei ikinä, Aina tai Jos aikaohjaus OFF. Aseta säädettävä toimilaite. Valitse seuraavista: Puhallin tai Sekoitus pellit Asettaa minimiajan koneen aktivoinnille CO2/VOCtarveilmanvaihtotoiminnon toimesta Asettaa aktivointitason 1/2-nopeudella Asettaa aktivointitason 1/1-nopeudella Asettaa sallitun eroarvon Asettaa kosteuden ohjauksen arvoksi Kosteutus/Kuivatus, Kuivatus, Kosteutus tai Ei aktiivinen. Asettaa käynnistysja pysäytysajan ilmankosteusprosentteina (%RH). Sopii ulkoiselle kosteutus- tai kuivatuslaitteelle. Asettaa jäähdytyksen talteenoton arvoksi Kyllä tai Ei. Asettaa jäähdytysrajan (poistoilman ja ulkoilman lämpötilaero, joka aktivoi jäähdytyksen talteenoton) Systemair AB

21 Päävalikkokohta Alavalikkotaso 1 Alavalikkotaso 2 Selostus Käyttöoikeudet Entalpiasäätö Min raja pellit Kirjaudu sisään Kirjaudu ulos Vaihda salasana Jäähd. talteenotto, kun entalpia ulkona on suurempi kuin sisällä: Ei aktiivinen Min raja pellit Ei aktiivinen Min raja: 5.0% Kirjaudu sisään Anna salasana xxxx Toimintataso: Ei mitään Kirjaudu ulos Ei Toiminta taso: Ei mitään Vaihda salasana tasolle: mitään Ei Uusi salasana xxxx Jäähdytyksen talteenottotoiminto perustuu ulko- ja sisätilan entalpiaeroon. Käynnistää jäähdytksen talteenoton, jos laskettu entalpia on suurempi ulkona. Asettaa toiminnon arvoksi Aktiivinen tai Ei aktiivinen Sopivat ulkoisille sekoituspelleille (kierrätetty ilma) Asettaa tämän toiminnon arvoksi Aktiivinen tai Ei aktiivinen Asettaa ulkoilman minimirajan (asetettavissa %). Kirjaudu huoltotasolle 4-numeroisella koodilla. Päästyäsi halutulle tasolle, peruuta ohjauspaneelin Vasen-nuolipainikkeella (paina kaksi kertaa). Tehtaalla asetettu huoltotason käyttöoikeuskoodi on Takaisin käyttäjätasolle pääset koodilla Kirjaudu ulos järjestelmätasolta vaihtamalla Ei arvoksi Kyllä OK- ja Ylös-/Alasnuolilla. Automaattiinen uloskirjautuminen 6 minuutin kuluttua. Asettaa uuden salasanan valitsemallesi tasolle. Tämän voi tehdä vain huoltotasolle kirjautuneena. 4.4 Vapaajäähdytyksen kuvaus Tällä toiminnolla säästetään lämpimänä vuodenaikana energiaa käyttämällä viileää ulkoilmaa rakennuksen jäähdyttämiseen esim. öisin. Huom! Seuraava on voimassa vain, jos vapaajäähdytystoiminnon arvoksi on asetettu Aktiivinen ohjelmavalikossa. Jäähdytyksen aktivoituminen edellyttää, että seuraavat käynnistysehdot täytetään. Käynnistysehdot On kulunut alle 4 päivää siitä, kun kone oli käyntitilassa Edellisen käyntijakson ulkolämpötila ylitti asetetun raja-arvon (+22 C) Systemair AB

22 Kellonaika on välillä 12:00 ja 19:00:00 (asetettavissa) Ajastinlähdöt normaalinopeudelle, Pidennetty käynti normaali ja Ulkoinen pysäytys ovat Off Aikaohjaus on päällä (ON) joskus seuraavan 24 tunnin aikana. Kone tarkistaa yölämpötilan (sisä- ja ulkolämpötilan) 3 minuutin aikana asettuun käynnistysaikaan, kun puhaltimet käynnistyvät, jotta anturit voivat suorittaa lämpötilan mittauksen. Jos yllä mainitut ehdot täyttyvät, vapaajäähdytystoiminto käynnistetään; ellei, kone palaa OFF-tilaan. Jos ulkoanturi ei ole tuloilmakanavassa ja huoneanturi on valittu, kone ei aloita vapaajäähdytystä, ennen kuin lämpötilat ovat asetettujen käynnistys- ja pysäytysrajojen sisällä. Pysäytysehdot: Ulkolämpötila on yli asetetun maksimilämpötilan (+18 C) tai alle asetetun minimiarvon (veden tiivistymisen vaara, +10 C) Huone-/poistoilman lämpötila on alle asetetun pysäytysarvon (+18 C) Yksi ajastinlähdöistä normaalinopeudelle, Ulkoinen pysäytys tai Pidennetty käynti normaali on On Kello on yli 19:00:00. Kun vapaajäähdytys on aktiivinen, puhaltimet toimivat normaalinopeudella tai paineen/virtauksen ohjaukselle ja digitaalilähdolle asetetulla arvolla. Vapaa jäähd. on aktiivinen. Lähdöt Y1_Lämmitys. Y2-Lämmönvaihdin ja Y3-Jäähdytys on suljettu. Kun vapaajäähdytys on aktiovoitu, lämmityslähtö on estetty 60 minuuttia (konfiguroitava aika). 5 Huolto 5.1 Tärkeää Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Varoitus Vaikka koneen verkkoliitäntä onkin irrotettu, sisällä olevat pyörivät osat eivät kenties ole vielä pysähtyneet ja aiheuttavat sen vuoksi tapaturmavaaran. Varo teräviä reunoja asennuksen ja huollon yhteydessä. Käytä suojavaatteita. 5.2 Huoltovälit Alla olevassa taulukossa nähdään suositellut huoltovälit koneelle ja järjestelmälle. Koneen pitkän käyttöiän varmistamiseksi on tärkeää tehdä huoltotyöt alla olevien suositusten mukaisesti ja käyttö- ja huolto-ohjeita noudattaen. Perusteellinen ja säännöllinen huolto on takuun voimassaolon edellytys. Mitä tehdään Joka 3. kuukausi Kerran vuodessa Tarvittaessa Mittayksikkö Koneen puhdistus Tiivisteiden ja lukkojen tarkastus Pyörivä lämmönvaihdin Lämmönvaihtimen puhdistus Tiivisteiden ja harjojen tarkastus Roottorin ohjauksen tarkastus X X Systemair AB

23 Mitä tehdään Joka 3. kuukausi Kerran vuodessa Tarvittaessa Tarkasta hihnan kireys ja säädä tarvittaessa Levylämmönvaihdin Lämmönvaihtimen puhdistus Tyhjennysputken ja vesilukon puhdistus Ohituspellin tarkastus Puhaltimet Puhaltimien puhdistus Värinänvaimentimien ja joustavien liitäntöjen tarkastus Lämmityspatteri Ilmanpoisto Patterin tilan tarkistus Ylikuumenemistermostaatin (sähkölämmityspatteri) tarkastus Jäähdytyspatteri Ilmanpoisto Tyhjennyskaukalon puhdistus Patterin tilan tarkistus Pisaranerottimen tarkastus Poistosäleikköjen ja tuloilmahajottimien puhdistus Ulkoilmanoton puhdistus Kanaviston puhdistus X 1 1. Tai paikallisten määräysten mukaisesti. X X X X X X X Systemair AB

24 5.3 Huolto-ohjeet Tulo-/poistoilmansuodattimen vaihtaminen Pussisuodatinta ei voi puhdistaa ja se on vaihdettava tarvittaessa. Uusia suodattimia voi tilata Systemairilta. Käyntiaika suodattimenvaihtojen välillä riippuu asennuspaikan ilmanlaadusta. Paine-erokytkin ilmaisee, milloin on aika vaihtaa suodattimet. Tämä laukaisee hälytyksen ohjauspaneelissa. Kun näin tapahtuu, menettele seuraavasti: 1. Vaihda suodattimet uusiin alla kuvatulla tavalla 2. Kuittaa hälytys painamalla ohjauspaneelin punaista painiketta (1, kuva 2) fja sitten OK (4, kuva 2) 3. Valitse Kuittaa painamalla OK. Suodattimet poistetaan koneesta vetämällä ne suodatinkiskolta ja vaihdetaan (kuva 3). Suodattimien välissä olevat tiivisteet on myös vaihdettava. Kuva 3 Suodattimien vaihtaminen Pyörivän lämmönvaihtimen tarkastus Ajan kuluessa lämmönvaihtimeen (5, kuva 1) saattaa kertyä pölyä, joka tukkii ilmavirran. Hyvän hyötysuhteen säilyttämiseksi on tärkeää puhdistaa lämmönvaihdin säännöllisesti. Koko pyörivä lämmönvaihdin voidaan irrottaa koneesta (kuva 4) pienemmissä malleissa puhdistuksen ja kunnossapidon helpottamiseksi. Pese kuumalla saippuavedellä tai käytä paineilmaa. Älä käytä ammoniakkia sisältävää pesuainetta. Tarkista vähintään kerran vuodessa, että vaihtimen roottori pyörii vapaasti irrottamalla käyttöhihna ja pyörittämällä roottoria käsin. Tarkista myös, että harjat ovat vahingoittumattomat. Roottorin laakerit on kestovoideltu tehtaalla, eikä niitä saa voidella uudelleen. Tarkista 4 kertaa vuodessa, että käyttöhihna on riittävän kireällä, että se pysyy urissaan ja että se on vahingoittumaton. Jos hihna on löystynyt, sitä on lyhennettävä Systemair AB

25 Kuva 4 Pyörivän lämmönvaihtimen irrotus Huom! Varmista, ettei roottorin moottoriin pääse kosteutta Levylämmönvaihtimen tarkastus Tarkista levylämmönvaihtimen levyjen reunat kerran vuodessa. Niiden tulee olla puhtat ja vahingoittumattomat. Jos reunat ovat likaiset, ne voi puhdistaa pehmeällä harjalla. Jos ne ovat rasvaiset, ne tulee puhdistaa rasvaa liuottavalla pesuaineella. Levylämmönvaihtimen voi pestä myös sumutussuuttimilla varustetulla painepesurilla. Varo vaurioittamasta levyjen pintaa puhdistuksen aikana. Kuva 5 Levylämmönsiirtimen puhdistus Ohituspellin tarkastus Yksittäisissä pellin lamelleissa on itsevoitelevat nailonlaakerit ja hammaspyörät. Pellit on tarkastettava silmämääräisesti kerran vuodessa. Pellin on sulkeuduttava kokonaan, kun se on siirtynyt kiinni-asentoon. Säädä peltiä tai moottorin ja pellin välistä vivustoa, ellei pelti sulkeudu kokonaan Systemair AB

26 5.3.5 Kondenssiveden poiston puhdistus Lämmönvaihtimen alla oleva tyhjennyskaukalo, tyhjennysputki ja vesilukko on puhdistettava kerran vuodessa Puhaltimien tarkastus Säännöllisestä huollosta (kuten suodattimien vaihto) huolimatta pölyä ja rasvaa saattaa vähitellen kerääntyä puhaltimien sisälle. Tämä heikentää suorituskykyä. Puhaltimet voi puhdistaa liinalla tai pehmeällä harjalla. Älä käytä vettä. Pinttyneet kerrostumat voi poistaa mineraalitärpätillä. Anna kuivua kunnolla ennen asennusta. Moottorin laakerit on kestovoideltu tehtaalla, eikä niitä saa voidella uudelleen. Kuva 6 Puhaltimien tarkastus Vesilämmityspatterin tarkistus Pitkän (tavallisesti usean vuoden ) käytön jälkeen patterin pinnalle on saattanut kertyä pölyä. Tämä voi vähentää patterin kapasiteettia. Patterin voi puhdistaa sumutussuuttimilla varustetulla painepesurilla tai paineilmalla. Puhdistus on tehtävä varovasti, jotta ei vahingoiteta patterin alumiinilamelleja. Patterin vesipiiri on ilmattava kerran vuodessa patterin kapasiteetin ylläpitämiseksi Jäätymiseneston tarkistus Jäätymiseneston toiminta pitää testata vähintään kerran vuodessa, ennen talvikautta. Jäähdytä jäätymisenestoanturia, kunnes ohjauspaneelissa näkyy hälytysviesti. Tarkista, että suojaussekvenssi toimii oikein: Puhaltimien tulee pysähtyä, peltien sulkeutua ja vesiventtiilin avautua kokonaan Sähkölämmityspatterin tarkistus Ajan myötä sähkövastuksiin saattaa kertyä ruostetta ja epäpuhtauksia. Tämä voi aiheuttaa epämiellyttävää hajua ja pahimmassa tapauksessa tulipalon. Puhdista paineilmalla, imuroimalla ja harjalla. Lämmitysteho voidaan mitata kytkentärasiasta ennen lämmityskauden alkua. Suurempien poikkeamien yhteydessä jokainen vastus pitää mitata erikseen. Tarkasta myös automaattivarokkeen toiminta Systemair AB

27 Vesilämmityspatterin tarkistus Patterin alla oleva tyhjennyskaukalo ja sen tyhjennysputki ja vesilukko tulee puhdistaa kerran vuodessa. Jos pisaranerotin on asennettu, se tulee tarkistaa kerran vuodessa ja puhdistaa tarvittaessa Sisäisen pariston vaihto Huom! Tämä työ edellyttää tietoja asianmukaisesta suojautumisesta staattiselta sähköltä, ts. on käytettävä maadoitetusranneketta! Kun hälytys Sisäinen paristo aktivoituu ja paristo-led palaa punaisena, ohjelmamuistin ja reaaliaikakellon varmistusparisto on tyhjentynyt. Paristo vaihdetaan alla kuvatulla tavalla. Varmennuskondensaattori tallentaa muistin ja pitää kellon käynnissä vähintään 10 minuuttia virtalähteen irrotuksen jälkeen. Jos paristonvaihto kestää siis alle 10 minuuttia, ohjelmaa ei tarvitse ladata uudelleen, ja kello jatkaa käyntiään normaalisti. Uuden pariston on oltava tyyppiä CR Irrota kansi painamalla kannen sivuilla olevia lukituskielekkeitä pienellä ruuvitaltalla ja vetämällä samalla reunoja ulospäin. 2 Tartu paristoon lujasti sormillasi ja nosta se ylöspäin pois pitimestä. Paina uusi paristo kunnolla paikalleen. Huomaa, että oikean napaisuuden säilyttämiseksi pariston voi asentaa vain "oikein päin" Systemair AB

28 6 Vianetsintä Jos ilmenee ongelmia, tarkista tai korjaa seuraavat kohdat, ennen kuin otat yhteyttä valtuutettuun huoltoon. Tarkista aina, onko ohjauspaneelissa aktiivisia hälytyksiä. 1. Puhallin (puhaltimet) ei(vät) käynnisty Tarkista, onko hälytysviestejä. Tarkista, että varokkeet ovat ehjät. Tarkista asetukset ohjauspaneelista (ajat, viikko-ohjelma, automaattinen/manuaalinen toiminta jne.) 2. Pienentynyt ilmavirtaus Tarkista puhallinnopeuden asetukset puoli ja matala. Tarkista, että ulkoilma-/jäteilmapelti avautuu (jos käytössä). Tarkista, onko suodattimet vaihdettava. Tarkista, tarvitsevatko hajottimet ja säleiköt puhdistusta. Tarkista hajottimien ja säleikköjen aukot. Tarkista, tarvitsevatko puhaltimet ja lämmönsiirrinyksikkö puhdistusta. Tarkista, onko kattoyksikkö tai ilmanotto tukossa. Tarkista, onko kanavissa näkyviä vaurioita ja/tai pöly-/likakerrostumia. 3. Kylmä tuloilma Tarkista säätölämpötila ohjauspaneelista. Tarkista, onko ylikuumenemistermostaatti lauennut. Palauta tarvittaessa manuaalinen ylikuumenemissuoja sähkölämmityspatterin kehyksessä Tarkista, tarvitseeko poistoilmasuodatin vaihtaa Tarkista, ovatko puhaltimet pysähtyneet ylikuumenemisen johdosta. Jos ovat, lämpökosketin on ehkä lauennut (ilmaistaan tekstillä Puh.hälyt ohjauspaneelissa). 4. Melu/värinät Tarkista, että kone on kunnolla vaakasuorassa Puhdista juoksupyörät. Varmista, että puhaltimien kiinnitysruuvit on kiristetty kunnolla. Värinänvaimentimien ja joustavien liitäntöjen tarkastus Systemair AB

29 6.1 Hälytykset Hälytyspainike (1, kuva 2) avaa hälytysjonon. Kun tätä painiketta painetaan, aktiiviset ja kuittaamattomat hälytykset näkyvät valikkoikkunassa. Hälytys-LED (2, kuva 2) vilkkuu, jos listassa on kuittaamattomia hälytyksiä, ja palaa jatkuvasti, jos hälytykset ovat edelleen aktiivisia mutta ne on kuitattu. Jos hälytyksiä on useampia, niitä voi selata YLÖS/ALAS-nuolilla. Hälytys voidaan kuitata tai estää käyttämällä painikkeita OK ja YLÖS/ALAS. Lopeta ja palaa aloitusvalikkoon painamalla keskeytä ja sitten VASEN. Katso mahdollisten hälytysten yleiskatsaus käyttöönottopöytäkirjasta Systemair AB

30 7 Huolto Ennen kuin otat yhteyttä huoltoon, merkitse muistiin koneen mallimerkintä ja valmistenumero tyyppikilvestä (kuva 7) 5 30-X-3,0 400V3~ QUALITY CONTROL Date... Sign / / 0002 /310 Kuva 7 Laitekilpi Sijainti Kuvaus 1 Osanumero 2 Valmistuspäiväys 3 Tuotannon tilausnumero 4 Juokseva numero 5 Tuotekoodi (tuotteen tekniset tiedot) Systemair AB

31 Systemair AB

32 lastpage Systemair Oy Nietostie Vantaa Puh Fax Systemair AB pidättää oikeuden tehdä muutoksia ja parannuksia tähän käsikirjaan milloin tahansa siitä etukäteen ilmoittamatta. Systemair AB Industrivägen 3 SE Skinnskatteberg, Sweden Phone Fax
