1 Kompaktit ilmanvaihtokoneet Englannin kielestä käännetty asiakirja FI A003

2 Sisällysluettelo 1 Varoitukset Koneen kuvaus Sisäiset komponentit SR 09, SR Sisäiset komponentit Topvex TR Sisäisten osien kuvaus Tulo- ja poistoilmapuhaltimet Tulo- ja poistoilmansuodattimet Lämmönvaihdin Lämpötila-anturit Vesilämmityspatteri Sähkölämmitin Sisäiset komponentit, sähkökytkentäkotelo Käyttöliittymä Ohjauspaneeli Ohjauspaneelin käyttö Käyttöönotto Ennen koneen käynnistystä Koneen asetukset Valikkokatsaus Vapaajäähdytyksen kuvaus Huolto Tärkeää Huoltovälit Huolto-ohjeet Tulo-/poistoilmansuodattimen vaihtaminen Pyörivän lämmönvaihtimen tarkastus Puhaltimien tarkastus Vesilämmityspatterin tarkistus Sähkölämmityspatterin tarkistus Poistosäleikköjen ja tuloilmahajottimien puhdistaminen Ulkoilmanoton tarkastus Kanaviston tarkastus Sisäisen pariston vaihto Vianetsintä Hälytykset Huolto...29

3 1 Varoitukset Seuraavat varoitukset on esitetty asiakirjan eri jaksoissa. Vaara Varmista ennen huolto- tai sähkötöiden aloitusta, että koneen jännitteensyöttö on irtikytketty! Sähkökytkennät saa suorittaa vain valtuutettu sähköasentaja paikallisten määräysten ja asetusten mukaisesti. Varoitus Vaikka kone on kytketty irti jännitteensyötöstä, pyörivät osat voivat aiheuttaa tapaturmavaaran. Varo teräviä reunoja huollon yhteydessä. Käytä suojavaatteita. Tätä konetta ei ole tarkoitettu lasten eikä sellaisten henkilöiden käyttöön, joiden fyysinen tai henkinen suorituskyky on rajoittunut tai joilta puuttuu kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö ole opastanut tai valvo heitä koneen käytössä. Lapsia tulee valvoa, jotta he eivät pääse leikkimään koneella Systemair AB

4 2 Koneen kuvaus 2.1 Sisäiset komponentit SR 09, SR 11 Kuva 1 Sisäiset komponentit ilmasymboleineen (vasenkätinen kone) Sijainti Kuvaus Symboli A B C Tuloilmaliitäntä Jäteilmaliitäntä Ulkoilmaliitäntä D Poistoilmaliitäntä 1 Tuloilmapuhallin 2 Jäteilmapuhallin 3 Tuloilmasuodatin 4 Poistoilmasuodatin 5 Lämmönvaihdin 6 Roottorin moottori 7 Lämmönvaihtimen säädin 8 Varahihna 9 Painevahti, suodattimet 10 Puhaltimien paineanturi 1 11 Poistoilman lämpötila-anturi 12 Sähkökytkentäkotelo 13 Sähkölämmityspatteri 2 14 Poistoilman lämpötila-anturi 15 Ulkoilman lämpötila-anturi 1. Koskee vain CAV-malleja (vakioilmavirta) 2. Koskee vain koneita, joissa on sähkölämmityspatteri Systemair AB

5 2.2 Sisäiset komponentit Topvex TR Kuva 2 Sisäiset komponentit ilmasymboleineen (vasenkätinen kone) Sijainti Kuvaus Symboli A B C Tuloilmaliitäntä Jäteilmaliitäntä Ulkoilmaliitäntä D Poistoilmaliitäntä 1 Tuloilmapuhallin 2 Poistoilmapuhallin 3 Tuloilmasuodatin 4 Poistoilmasuodatin 5 Lämmönvaihdin 6 Roottorin moottori 7 Lämmönvaihtimen säädin 8 Varahihna 9 Painevahti, suodattimet 10 Puhaltimien paineanturi 1 11 Poistoilman lämpötila-anturi 12 Tuloilman lämpötila-anturi 13 Sähkökytkentäkotelo 14 Sähkölämmityspatteri 2 15 Poistoilman lämpötila-anturi 16 Ulkoilman lämpötila-anturi 1. Koskee vain CAV-malleja (vakioilmavirta) 2. Koskee vain koneita, joissa on sähkölämmityspatteri Systemair AB

6 2.3 Sisäisten osien kuvaus Tulo- ja poistoilmapuhaltimet Puhaltimissa on ulkopuolisella roottorilla varustetut EC-moottorit, joiden nopeutta voi säätää yksilöllisesti ja portaattomasti %. Nopeus on mahdollista ohjelmoida 2-portaiseksi (normaali/alennettu) riippuen viikko-ohjelman ohjelmoinnista. Moottorin laakerit on kestovoideltu, joten ne eivät tarvitse huoltoa. Puhaltimet voidaan irrottaa puhdistusta varten, katso luku Puhaltimien paineanturit 2 paineanturia pitää ilmavirran vakiona mittaamalla puhaltimien imuaukkojen paine-eron (10 kuva 1, kuva 2). Paineanturit on asennettu tehtaalla kaikkiin CAV-koneisiin. VAV-yksiköissä paineantureita ei asenneta tehtaalla. Ne toimitetaan irrallaan koneiden kanssa ja asennetaan tulo- ja poistoilmakanaviin, lisätietoa VAV-asennuksista on Asennusohjeissa Tulo- ja poistoilmansuodattimet Suodattimet ovat pussisuodattimia, joiden suodatusluokat ovat F7 (tuloilma) ja F5 (poistoilma). Suodattimet on vaihdettava, kun ne ovat likaantuneet. Suodattimia voit tilata jälleenmyyjältäsi Suodattimien painevahti Painevahti mittaa paine-eron tulo- ja poistoilmasuodattimien yli (9 kuva 1, kuva 2). Kun painehuippu saavuttaa asetetun arvon, pääsäätimessä laukaistaan hälytys. Paine-eron laukaisuarvoksi voidaan asettaa Pa. Painevahdin tehdasasetus on 240 Pa Lämmönvaihdin Topvex SR/TR-mallit on varustettu erittäin tehokkaalla, hihnavetoisella pyörivällä lämmönvaihtimella. Tarvittava tuloilman lämpötila pidetään sen vuoksi normaalisti yllä ilman lisälämmitystä. Lämmönvaihtimen toiminta on automaattinen ja riippuu asetetusta lämpötilasta. Roottorin mukana toimitetaan varahihna (8 kuva 1,kuva 2). Lämmönvaihdin voidaan irrottaa puhdistusta ja huoltoa varten, katso luku Roottorin moottori Roottorin moottori käyttää lämmönvaihtimen roottoria portaattomalla pyörimisnopeudella, niin kauan kuin lämpöä tarvitaan. Moottoria ohjataan analogisella 0-10 V signaalilla (6 kuva 1 ja kuva 2) Pyörimisvahti Roottorin moottoriin asennettu anturi rekisteröi lämmönvaihtimen roottorin pyörimisen. Jos lämmönvaihdin pysähtyy, vaikka lämmitystä/jäähdytystä tarvitaan, lämmönvaihtimen säädin lähettää hälytyssignaalin pääsäätimelle Lämpötila-anturit 4 lämpötila-anturia (PT1000) on asennettu koneeseen tehtaalla. Tuloilma-anturi Poistoilma-anturi Ulkoilma-anturi Jäteilma-anturi Systemair AB

7 Topvex TR mallissa kaikki lämpötila-anturit on asennettu ja kytketty. SR 09, SR 11-mallissa tuloilma-anturi toimitetaan irrallaan koneen mukana ja se pitää asentaa tuloilmakanavaan koneen ulkopuolelle. Katso tarkemmat tiedot asennusohjeista Vesilämmityspatteri Vesilämmityspatterilla varustetuissa koneissa patteri on sijoitettu tuloilmapuhaltimen jälkeen. Patteri voi olla HWL (vesipatteri, pienitehoinen) tai HWH (vesipatteri, suuritehoinen). Kierukan materiaalina on alumiinilamellein varustettu kupariputki galvanoidussa teräslevykehikossa. Lämmityspatterissa on ilmausnipat ja uppoanturi jäätymissuojana Sähkölämmitin Koneeseen sisäänrakennetun sähkölämmityspatterin lämmitysvastukset ovat ilmavirran suunnassa tuloilmapuhaltimen jälkeen. Ne on valmistettu ruostumattomasta teräksestä. Sähkölämmityskierukassa on sekä automaattinen että manuaalinen ylikuumenemissuoja. Manuaalinen ylikuumenemissuoja palautetaan painamalla sähkölämmityspatterin kehyksen päällä olevaa punaista painiketta (kuva 3). Sähkölämmityspatterin tehonkulutusta ohjataan pääsäätimellä, joka säätää lämmitystä portaattomasti TTC-triakkiohjauksella halutun tulo-/poisto- tai huoneilman lämpötilan mukaan, joka asetetaan ohjauspaneelista. Vaara Varmista ennen huolto- tai sähkötöiden aloitusta, että koneen jännitteensyöttö on irtikytketty! Sähkökytkennät saa suorittaa vain valtuutettu sähköasentaja paikallisten määräysten ja asetusten mukaisesti. Kuva 3 Ylikuumenemissuojan manuaalinen palautus malleissa Topvex TR ja Topvex SR 09, 11. Suodattimen irrottaminen mallissa TR 09-15, katso luku Systemair AB

8 2.4 Sisäiset komponentit, sähkökytkentäkotelo Vaara Varmista ennen huolto- tai sähkötöiden aloitusta, että koneen jännitteensyöttö on irtikytketty! Sähkökytkennät saa suorittaa vain valtuutettu sähköasentaja paikallisten määräysten ja asetusten mukaisesti. Topvex SR/TR -mallit on varustettu sisäisellä säätimellä ja johdotuksella (kuva 4). Kuvassa on Topvex TR mallien kytkentärasia. SR 09, SR 11-koneen kytkentärasian rakenne ja komponentit ovat samanlaiset. Erona on se, että sähkövastus on sijoitettu erilliseen osastoon. Kuva 4 Sähkökomponentit Sijainti 1 Säädin E-28 2 Muuntaja 230/24V AC kuvaus 3 Sisäisten ja ulkoisten komponenttien liittimet 4 Sisäisen johdotuksen liittimet 5 Jännitteensyöttöliittimet 6 Kontaktori (K2) päälle/pois, vesipumpun ohjaus (vain HW-koneet, ei EL-koneissa) 7 Automaattivaroke 8 Sähkölämmityspatterin automaattivaroke 9 Kontaktori (K3), sähkölämmityspatteri 10 Automaattinen ylikuumenemissuoja (EL-mallit) 11 Ylikuumenemissuojan palautuspainike (EL-mallit) 12 TTC, sähkölämmityspatterin ohjaus (EL-mallit) Systemair AB

9 3 Käyttöliittymä 3.1 Ohjauspaneeli SCP-ohjauspaneeli toimitetaan 10 m kaapelilla, joka on kytketty paneeliin ja pikaliittimellä Topvex-koneeseen. Liitin kytketään Corrigo-säätimeen kytkentäkotelossa ( 1, kuva 4). Kaapeli voidaan kytkeä irti ohjauspaneelin takapaneelista (kuva 5) Ohjauspaneelin käyttö Kuva 5 Ohjauspaneeli Sijainti Selitys 1 Hälytyspainike: Tarjoaa pääsyn hälytyslistaan. 2 Hälytys-LED: Ilmaisee hälytyksen vilkkumalla punaisena. 3 Kirjoitus-LED: Ilmaisee vilkkuvalla keltaisella valolla, että parametreja voidaan asettaa tai muuttaa. 4 OK-painike: Painike valitsee muutettavan tai asetettavan parametrin kun se on mahdollista. Käytetään myös muutettavien parametrien välillä liikkumiseen valintaikkunassa. 5 Peruutuspainike: Peruuttaa muutoksen ja palauttaa alkuperäisen asetuksen. 6 Oikea-/vasen- ja Ylös-/alasnuolet: Siirtyminen ylös, alas, vasemmalle ja oikealle valikkopuussa. Ylös-/alasnuolilla tapahtuu myös arvojen kasvatus tai pienennys, kun asetetaan tai muutetaan parametreja. 7 Kiinnitysreiät. 8 Liitinrima. 9 Ruskea johdin. 10 Keltainen johdin 11 Valkoinen johdin. 12 Musta johdin Systemair AB

10 Valikoissa liikkuminen Aloitusnäyttö (normaalisti näkyvä näyttö) on valikkopuun perustaso. Painamalla Alasnuolta siirryt valikkovaihtoehtojen läpi. Ylösnuolella siirryt takaisin vaihtoehtojen läpi. Pääset korkeammalle valikkotasolle siirtämällä kohdistimen Ylös-/alasnuolilla halutun valikon kohdalle ja painamalla sitten Oikea. Jos sinulla on riittävät käyttöoikeudet, näyttöön vaihtuu valitsemasi valikko. Kullakin tasolla voi olla useita uusia valikkoja, joiden läpi voit siirtyä Ylös-/alasnuolilla. Joskus valikkoon tai valikkokohtaan on liitetty useita alavalikkoja. Tämä ilmaistaan näytön oikeassa reunassa olevalla nuolisymbolilla. Pääset valikkoon painamalla uudelleen Oikea. Edelliselle valikkotasolle pääset painamalla Vasen. 4 Käyttöönotto 4.1 Ennen koneen käynnistystä Kun asennus on valmis, tarkasta, että: Kone on asennettu asennusohjeiden mukaisesti Kone on kytketty oikein. Äänenvaimentimet on asennettu ja kanavajärjestelmä on liitetty oikein koneeseen. Ulkoilmanotto on sijoitettu riittävän kauas saastelähteistä (keittiötuulettimen, keskuspölynimurin tai vastaavien poistoaukoista). Kaikki ulkoiset varusteet on kytketty Seuraavat tiedot ovat käytettävissä: Konfigurointitiedot, esim. lämpötilan säätötoiminnot, puhaltimien ohjaus, ulkoiset ohjaustoiminnot jne. Miten koneen on tarkoitus toimia viikon aikana (normaali ja rajoitettu nopeus) 4.2 Koneen asetukset Ensimmäisen käynnistyksen yhteydessä ohjausyksikkö käynnistää erityisen ohjelman kielen, tuloilman lämpötilan asetusarvon, kellonajan ja päiväyksen sekä viikko-ohjelman asetusta varten. Siirry muutettavien parametrien välillä painamalla OK-painiketta ja selaa näyttöön tulevia vaihtoehtoja Ylös-/alasnuolilla. Vahvista painamalla OK. Siirry alaspäin valikkopuussa painamalla Alas. Saat järjestyksessä seuraavat näytöt: 1 Valitse kieli painamalla OK ja selaa vaihtoehtoja Ylös-/alasnuolilla. Vahvista painamalla OK. Siirry seuraavalle tasolle painamalla Alas. Valitse kieli Finnish 2 Näyttää poistoilman nykyisen lämpötilan Aseta tuloilman lämpötilan ohjearvo. Oletusarvo on 18 C (kirjaudu huoltotasolle, koodi 2222, jos oletusasetusta on muutettava). Poistoilman lämpöt. Todell:... ºC Aset.: 18 ºC 3 Varmista, että kellonajan ja päiväyksen asetukset ovat oikein, muuta tarvittaessa Aika: Pvm: Vkonpäivä: Perjantai Systemair AB

11 4 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia normaalinopeudella maanantaista perjantaihin. On mahdollista asettaa 2 jaksoa/päivä. Normaali nopeus Maanantai Perjantai Per 1: 07:00 16:00 Per 2: 00:00 00:00 5 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia normaalinopeudella lauantaisin ja vapaapäivinä. On mahdollista asettaa 2 jaksoa/päivä. Normaali nopeus Lauantai Loma Per 1: 07:00 16:00 Per 2: 00:00 00:00 6 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia alennetulla nopeudella maanantaista perjantaihin. On mahdollista asettaa 2 jaksoa/päivä. Normaali nopeus deaktivoi alennetun nopeuden. Alenn. nopeus Maanantai Perjantai Per 1: 00:00 24:00 Per 2: 00:00 00:00 7 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia alennetulla nopeudella lauantaisin ja vapaapäivinä. On mahdollista asettaa 2 jaksoa/päivä. Alenn. nopeus Lauantai Loma Per 1: 00:00 24:00 Per 2: 00:00 00:00 8 Valitse Kyllä tai Ei. Lopetus avustaja Ei Kun olet tehnyt perusasetukset, käyttäjätason valikkojärjestelmä on käytettävissä. Alla olevasta valikkokatsauksesta näet Käyttäjätasolla ja Huoltotasolla käytettävissä olevat valikot. Huoltotasolle pääsee syöttämällä koodin 2222 Käyttöoikeudet-valikossa. Käyttäjätason koodi on Pääset Järjestelmätasolle käyttämällä koodia 3333 Konfiguraatio-valikossa. Huom! Jos tarvitaan laajennettuja asetuksia, katso erillinen General Commissioning Record (yleinen käyttöönottopöytäkirja) osoitteessa online catalogue Systemair AB

12 4.3 Valikkokatsaus Alla olevasta valikkokatsaus sisältää sekä Käyttäjä-, Huolto- että Järjestelmätason. Alla olevassa taulukossa eri tasoihin liittyvät osat on merkitty eri taustaväreillä. Käyttäjätasolle pääsee syöttämällä koodin 1111 Käyttöoikeudetvalikossa. Huoltotasolle pääsee syöttämällä koodin 2222 Käyttöoikeudetvalikossa. Järjestelmätasolle pääsee syöttämällä koodin 3333 Käyttöoikeudetvalikossa. Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset TR EL 03 virtaus :00 Järjestelmä:Pysäytetty As:18.0 Tod: ºC Käyntitila Käyntitila Käyntitila Valitut toiminnot Auto Käyntiaika TUL: 0.0 h POI: 0.0 h Ohjaustoiminto Poistoilman ohjaus Puhaltimien ohjaus Virtaus ohjaus Lämmitys: Vaihdin: Pyör.vaihd Jäähdytys: Vesi Vesi Vapaa jäähd.akt.:ei Lisäohjaus Aktiivinen: CO2/VOC aktiivinen Ei ikinä Palopelti toiminto Ei aktiivinen Toimii kun hälytys Pysäytetty Ei Käynnistysnäytön otsikko Valittavana on 5 erilaista rakennetta (Vaihdetaan Järjestelmätasolla konfigurointivalikossa). Aseta käyntitilaksi Auto, Pois, Man. rajoitettu nopeus, Man. normaali nopeus tai Pois. Näyttää moottorien käyttötunnit TUL = Tuloilmapuhallin POI = Poistoilmapuhallin. Näyttää lämpötilansäädön tyypin, jolle kone on konfiguroitu. Näyttää puhallinnopeudensäädön tyypin, jolle kone on konfiguroitu. Näyttää valitun lämmitystyypin. Näyttää valitun lämmönvaihtimen. Näyttää valitun jäähdytystyypin. Vapaajäähdytystoiminnon tila. Lisäohjaustoiminnon tila. Näyttää tarveilmanvaihtotoiminnon (CO2/VOC) tilan. Palopeltitoiminnon tila Systemair AB

13 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Lämpötila Hälytystapahtumat Jäätymisenesto Aktiivinen Kylmäntalteenottotoiminnon Kylmäntalteenottotila. Ei Ulkoinen asetusarvo Ei aktiivinen Jäätymisenestotoiminnon tila. Ulkoisen asetusarvon tila. Näyttää kaikki rekisteröidyt hälytykset sekä tapahtuma-ajan ja -päiväyksen. Liiku alas ja ylös listassa painamalla. Tulo/lähtö AI Analogisten tulojen tila. Poistoilman lämpöt. Tod.: ºC Aset.: 18.0ºC Ulkolämpöt.: ºC Tuloilman lämpöt. Tod.: ºC Aset.: 18ºC Jäätymisenesto Tod.: ºC Poistoilman lämpöt. Tod.: ºC DI UI AO DO Jos kaskadisäätö Max/min tulo aset. Maks: 30ºC Min: 12.0ºC Digitaalisten tulojen tila. Analogisten tai digitaalisten yleistulojen tila. Analogisten lähtöjen tila. Digitaalisten lähtöjen tila. Konfiguroitu lämpötilasäätö (oletus on Poistoilman lämpöt.). Todellinen lämpötila valitussa ohjaustilassa. Valitun ohjaustilan lämpötila. Asettaa tuloilman maksimija minimilämpötilan kaskadisäädön tapauksessa. Asetuksien muuttaminen edellyttää kirjautumista huoltotasolle. Todellinen ulkolämpötila. Todellinen tuloilman lämpötila. Laskettu tuloilman asetusarvo. Poistoilmasäätimen lähtösignaali tuottaa tuloilmasäätimen asetusarvon. Veden nykyinen lämpötila vesilämmityspatterissa. (Näkyy vain HW-koneissa). Todellinen poistoilman lämpötila Systemair AB

14 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Hyötysuhde vaihd. Tod.: % Hyötysuhde lämmönvaihdin Tod.: 100% Todellinen lämmönvaihtimen hyötysuhde. Toiminto laskee lämmönvaihtimien lämpötilahyötysuhteen prosentteina, kun lähtösignaali vaihtimeen on yli 5 % ja ulkolämpötila on alle 10 C. Kun ohjaussignaali on alle 5 % tai ulkolämpötila on yli 10 C, näytössä näkyy 0 %. Ilman säätö Virtaus ohjaus TUL Tod.: Aset: m³/h m³/h Virtaus ohjaus POI Tod.: m³/h Aset: + INF m³/h Virtaus ohjaus TUL Aset. 1/1: 1100 m³/h Aset. 1/2: 550 m³/h Ulkot. komp. aset C = 10 m³/h 0 C = 0 m³/h Tod.: Komp. 0 m³/h Lämmönvaihdinlähdön tila. Tämä valikkokohta on näkyvissä, jos kone on konfiguroitu "Virtaus ohjaus" tai "Paine ohjaus". Tuloilmapuhaltimen ilmavirta (vakioilmavirtasäätö). Näkyy vain, jos kone on konfiguroitu Virtaus ohjaukselle. Asettaa tuloilmapuhaltimen normaalin (1/1) ja alennetun (1/2) ilmavirran. Asettaa tuloilmapuhaltimen ilmavirran kompensoinnin valitussa ulkolämpötilassa. Ulkolämpötilakompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensointiarvon kahdelle ulkolämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen. Näyttää nykyisen ilmavirran kompensoinnin. Poistoilmapuhaltimen ilmavirta (vakioilmavirtasäätö). Näkyy vain, jos kone on konfiguroitu Virtaus ohjaukselle Systemair AB

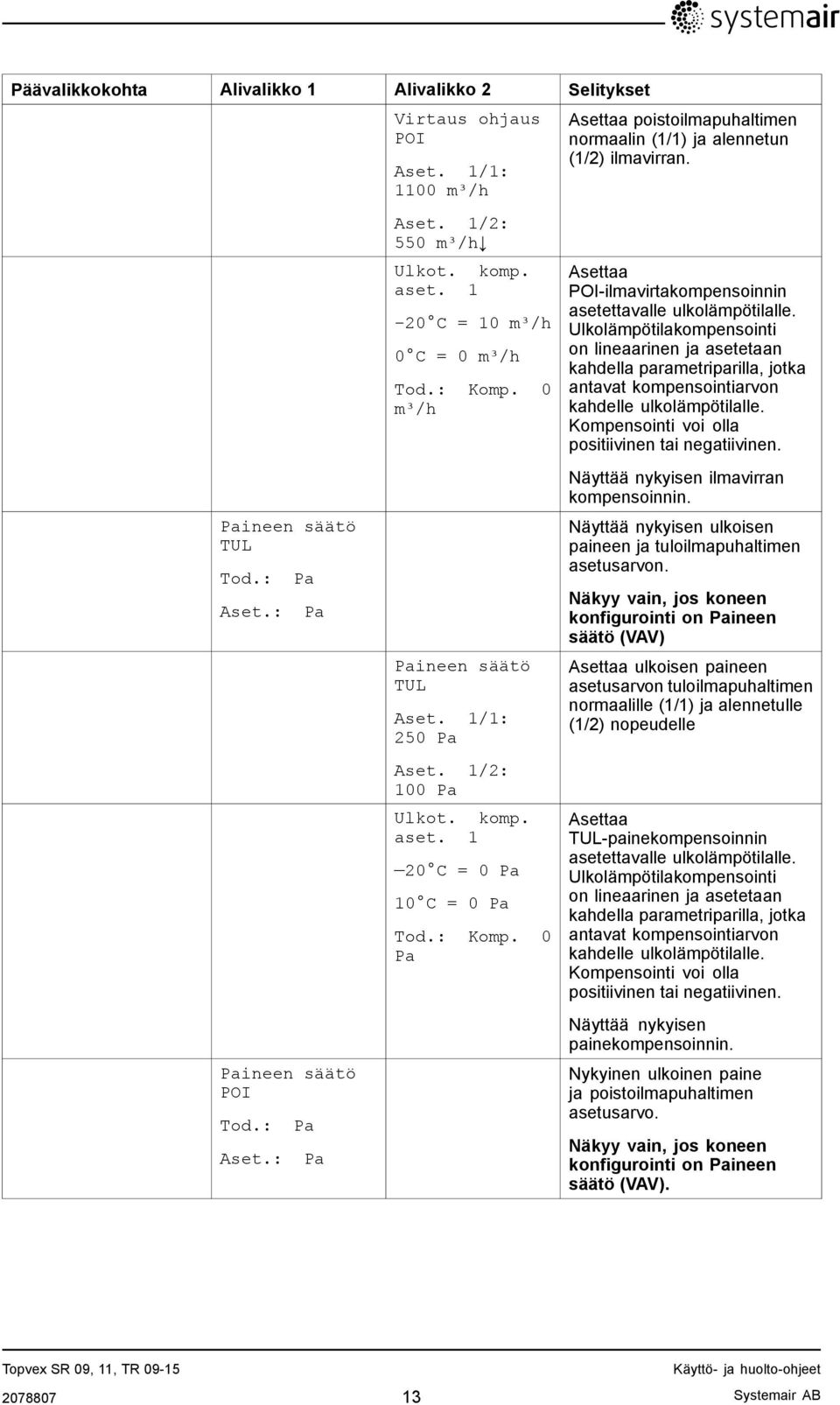

15 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Paineen säätö TUL Tod.: Aset.: Pa Pa Paineen säätö POI Tod.: Aset.: Pa Pa Virtaus ohjaus POI Aset. 1/1: 1100 m³/h Aset. 1/2: 550 m³/h Ulkot. komp. aset C = 10 m³/h 0 C = 0 m³/h Tod.: Komp. 0 m³/h Paineen säätö TUL Aset. 1/1: 250 Pa Aset. 1/2: 100 Pa Ulkot. komp. aset C = 0 Pa 10 C = 0 Pa Tod.: Komp. 0 Pa Asettaa poistoilmapuhaltimen normaalin (1/1) ja alennetun (1/2) ilmavirran. Asettaa POI-ilmavirtakompensoinnin asetettavalle ulkolämpötilalle. Ulkolämpötilakompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensointiarvon kahdelle ulkolämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen. Näyttää nykyisen ilmavirran kompensoinnin. Näyttää nykyisen ulkoisen paineen ja tuloilmapuhaltimen asetusarvon. Näkyy vain, jos koneen konfigurointi on Paineen säätö (VAV) Asettaa ulkoisen paineen asetusarvon tuloilmapuhaltimen normaalille (1/1) ja alennetulle (1/2) nopeudelle Asettaa TUL-painekompensoinnin asetettavalle ulkolämpötilalle. Ulkolämpötilakompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensointiarvon kahdelle ulkolämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen. Näyttää nykyisen painekompensoinnin. Nykyinen ulkoinen paine ja poistoilmapuhaltimen asetusarvo. Näkyy vain, jos koneen konfigurointi on Paineen säätö (VAV) Systemair AB

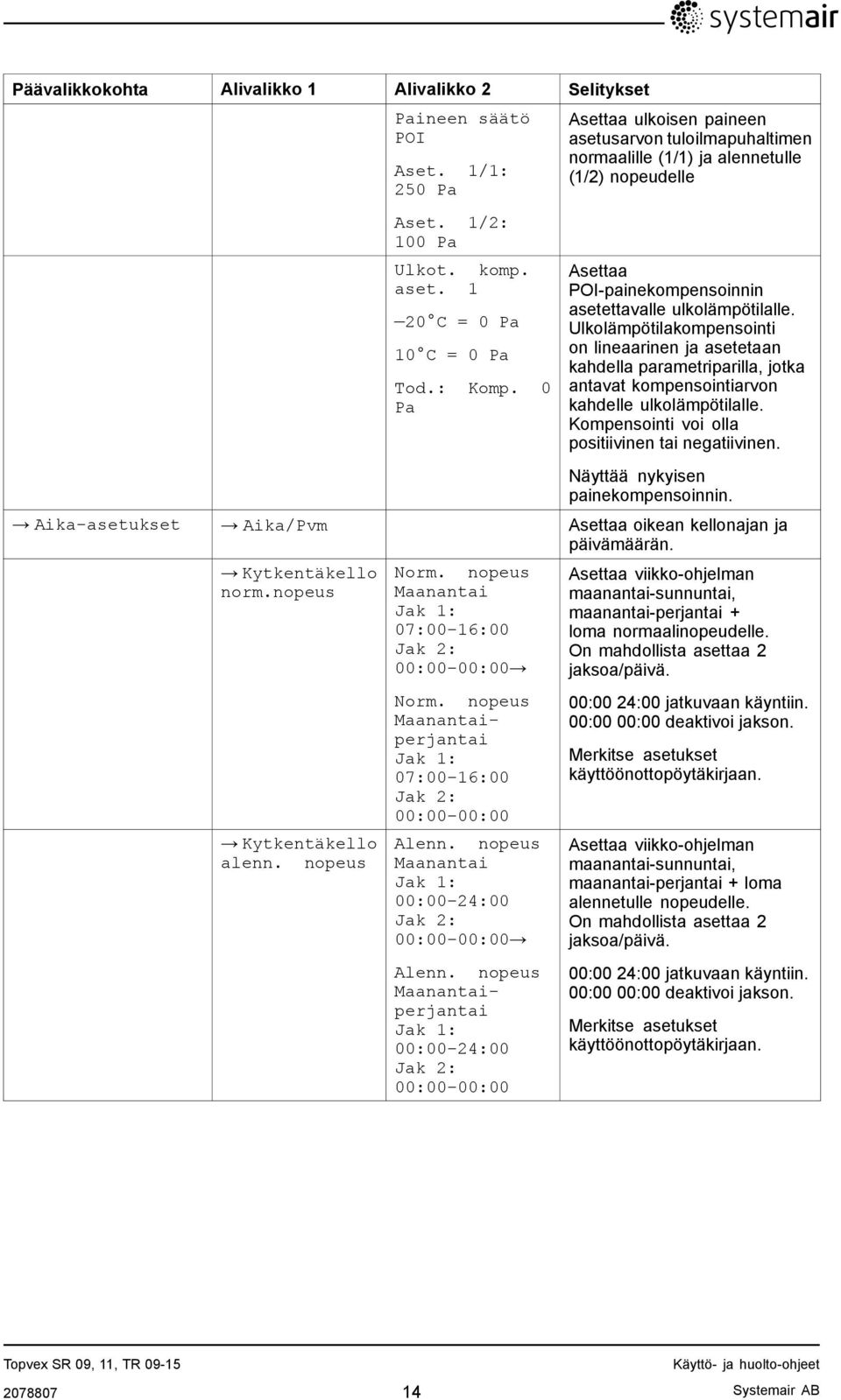

16 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Paineen säätö POI Aset. 1/1: 250 Pa Aset. 1/2: 100 Pa Ulkot. komp. aset C = 0 Pa 10 C = 0 Pa Tod.: Komp. 0 Pa Asettaa ulkoisen paineen asetusarvon tuloilmapuhaltimen normaalille (1/1) ja alennetulle (1/2) nopeudelle Asettaa POI-painekompensoinnin asetettavalle ulkolämpötilalle. Ulkolämpötilakompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensointiarvon kahdelle ulkolämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen. Näyttää nykyisen painekompensoinnin. Aika-asetukset Aika/Pvm Asettaa oikean kellonajan ja päivämäärän. Kytkentäkello norm.nopeus Kytkentäkello alenn. nopeus Norm. nopeus Maanantai Jak 1: 07:00 16:00 Jak 2: 00:00 00:00 Norm. nopeus Maanantaiperjantai Jak 1: 07:00 16:00 Jak 2: 00:00 00:00 Alenn. nopeus Maanantai Jak 1: 00:00 24:00 Jak 2: 00:00 00:00 Alenn. nopeus Maanantaiperjantai Jak 1: 00:00 24:00 Jak 2: 00:00 00:00 Asettaa viikko-ohjelman maanantai-sunnuntai, maanantai-perjantai + loma normaalinopeudelle. On mahdollista asettaa 2 jaksoa/päivä. 00:00 24:00 jatkuvaan käyntiin. 00:00 00:00 deaktivoi jakson. Merkitse asetukset käyttöönottopöytäkirjaan. Asettaa viikko-ohjelman maanantai-sunnuntai, maanantai-perjantai + loma alennetulle nopeudelle. On mahdollista asettaa 2 jaksoa/päivä. 00:00 24:00 jatkuvaan käyntiin. 00:00 00:00 deaktivoi jakson. Merkitse asetukset käyttöönottopöytäkirjaan Systemair AB

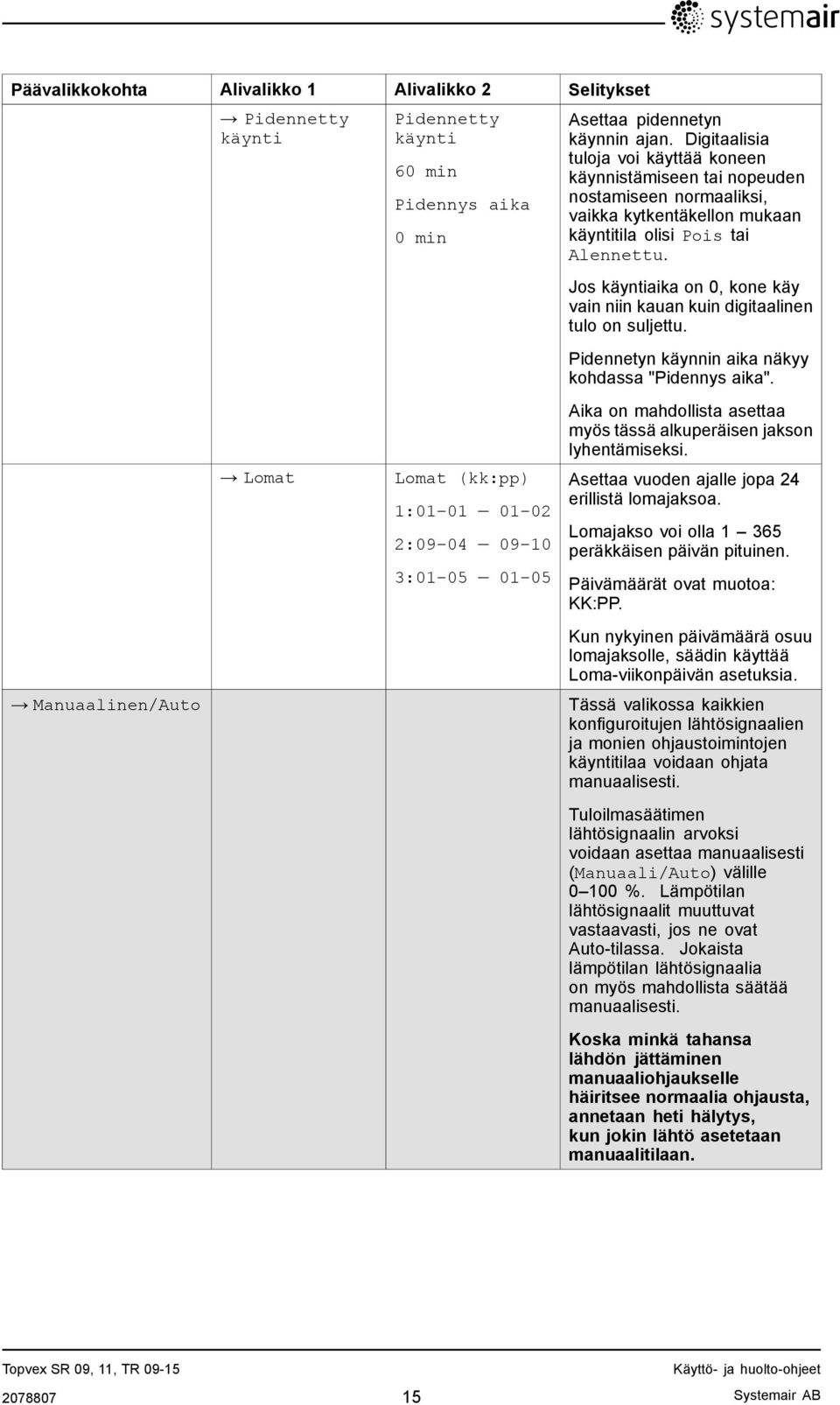

17 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Manuaalinen/Auto Pidennetty käynti Lomat Pidennetty käynti 60 min Pidennys aika 0 min Lomat (kk:pp) 1: : : Asettaa pidennetyn käynnin ajan. Digitaalisia tuloja voi käyttää koneen käynnistämiseen tai nopeuden nostamiseen normaaliksi, vaikka kytkentäkellon mukaan käyntitila olisi Pois tai Alennettu. Jos käyntiaika on 0, kone käy vain niin kauan kuin digitaalinen tulo on suljettu. Pidennetyn käynnin aika näkyy kohdassa "Pidennys aika". Aika on mahdollista asettaa myös tässä alkuperäisen jakson lyhentämiseksi. Asettaa vuoden ajalle jopa 24 erillistä lomajaksoa. Lomajakso voi olla peräkkäisen päivän pituinen. Päivämäärät ovat muotoa: KK:PP. Kun nykyinen päivämäärä osuu lomajaksolle, säädin käyttää Loma-viikonpäivän asetuksia. Tässä valikossa kaikkien konfiguroitujen lähtösignaalien ja monien ohjaustoimintojen käyntitilaa voidaan ohjata manuaalisesti. Tuloilmasäätimen lähtösignaalin arvoksi voidaan asettaa manuaalisesti (Manuaali/Auto) välille %. Lämpötilan lähtösignaalit muuttuvat vastaavasti, jos ne ovat Auto-tilassa. Jokaista lämpötilan lähtösignaalia on myös mahdollista säätää manuaalisesti. Koska minkä tahansa lähdön jättäminen manuaaliohjaukselle häiritsee normaalia ohjausta, annetaan heti hälytys, kun jokin lähtö asetetaan manuaalitilaan Systemair AB

18 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Tuloilman lämpötilan ohjaus Auto Man. 0.0 aset.: TUL: Auto Man. 0.0 aset.: POI: Auto Man. 0.0 Lämmitys Auto aset.: Man. aset.: Lämmönvaihdin Auto Man. 0.0 aset.: Jäähdytys Auto Man. 0.0 aset.: Asettaa tuloilman lämpötilaksi Auto, Manuaalinen tai Pois. Asettaa lähtösignaalin arvoksi %. Lähdöt Y1, Y2 ja Y3 seuraavat Auto-tilassa signaalia asetettujen jakoarvojen mukaisesti. Asettaa TUL- (tuloilmapuhallin) ja POI- (poistoilmapuhallin) lähtösignaalin arvoksi. Auto, Manuaalinen,1/2 nopeus tai 1/1 nopeus. Asettaa lämmityksen tilaksi Auto, Manuaalinen tai Pois. Asettaa manuaalisen lähdön arvoksi %. Asettaa lämmönvaihtimen ohjauksen tilaksi Auto, Manuaalinen tai Pois Asettaa manuaalisen lähdön arvoksi %. Asettaa jäähdytyksen tilaksi Auto, Manuaalinen tai Pois. Asettaa manuaalisen lähdön arvoksi %. Huom! On aktivoiva, jotta näkyy täällä P1-Lämmitys Auto P1 Lämmönvaihdin Auto P1 Jäähdytys Auto Asettaa lämmityspatterin pumpun ohjauksen tilaksi Auto, Päällä tai Pois Asettaa lämmityspatterin pumpun ohjauksen tilaksi Auto, Päällä tai Pois Asettaa lämmityspatterin pumpun ohjauksen tilaksi Auto, Päällä tai Pois Systemair AB

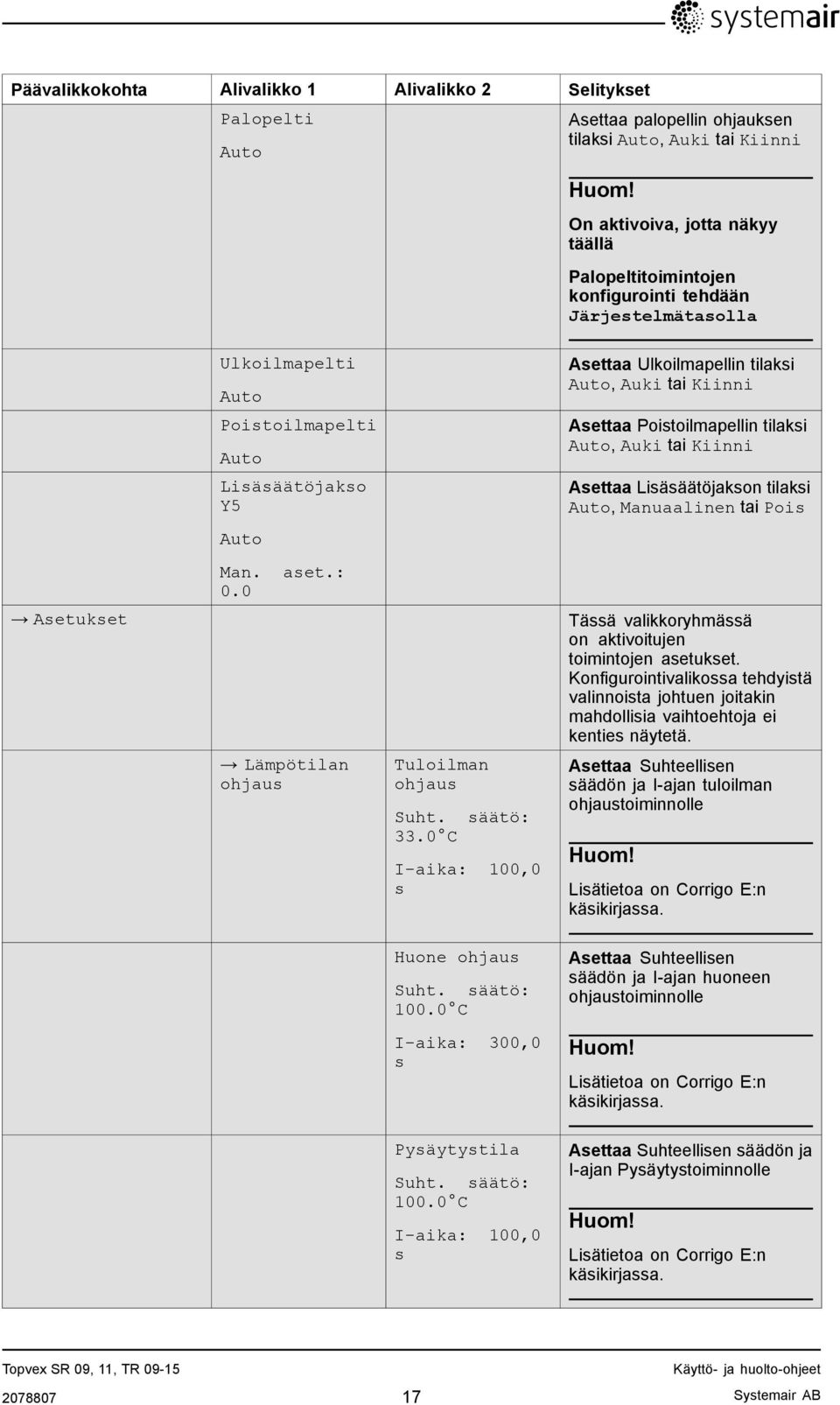

19 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Palopelti Auto Asettaa palopellin ohjauksen tilaksi Auto, Auki tai Kiinni Huom! On aktivoiva, jotta näkyy täällä Palopeltitoimintojen konfigurointi tehdään Järjestelmätasolla Asetukset Ulkoilmapelti Auto Poistoilmapelti Auto Lisäsäätöjakso Y5 Auto Man. 0.0 aset.: Lämpötilan ohjaus Tuloilman ohjaus Suht. säätö: 33.0 C I-aika: 100,0 s Asettaa Ulkoilmapellin tilaksi Auto, Auki tai Kiinni Asettaa Poistoilmapellin tilaksi Auto, Auki tai Kiinni Asettaa Lisäsäätöjakson tilaksi Auto, Manuaalinen tai Pois Tässä valikkoryhmässä on aktivoitujen toimintojen asetukset. Konfigurointivalikossa tehdyistä valinnoista johtuen joitakin mahdollisia vaihtoehtoja ei kenties näytetä. Asettaa Suhteellisen säädön ja I-ajan tuloilman ohjaustoiminnolle Huom! Lisätietoa on Corrigo E:n käsikirjassa. Huone ohjaus Suht. säätö: C I-aika: 300,0 s Asettaa Suhteellisen säädön ja I-ajan huoneen ohjaustoiminnolle Huom! Lisätietoa on Corrigo E:n käsikirjassa. Pysäytystila Suht. säätö: C I-aika: 100,0 s Asettaa Suhteellisen säädön ja I-ajan Pysäytystoiminnolle Huom! Lisätietoa on Corrigo E:n käsikirjassa Systemair AB

20 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Ohjaus virtaus Jäätymisenesto Aktiivinen Aset. pysäytys: 25.0 C Suht. akt: säätö 5.0 C Nopea pysäytys jäätymisenestohälytyksellä Kyllä Virtaus ohjaus TUL Suht. säätö: m³/h I-aika: 10,0 s Min. teho: 0% Virtaus ohjaus POI Suht. säätö: m³/h I-aika: 10,0 s Min. teho: 0% Hälytys rajat Hälytysasetukset Palauta tehdasasetukset: Palauta käyttäjä asetukset: Ei Ei Tallenna käyttäjäasetukset Ei Hälytys viiveet Hälytysten palautus Suht. säätö akt 5 C tarkoittaa, että jäätymiseneston ohjaus alkaa ohjata lämmitystehoa, kun lämpötila on vähemmän kuin 5 astetta yli asetetun hälytysrajan. Hälytysrajan oletusarvo on 7 C Asettaa koneen nopean pysäytyksen jäätymisenestohälytyksen yhteydessä. Vaihtoehdot Kyllä tai Ei. Vaihtoehtoisesti Ohjaus paine, jos se on valittu koneen tehdaskonfiguraatiossa Asettaa Suhteellisen säädön, I-ajan ja min-lähdön tuloilmapuhaltimelle, kun koneen tehdaskonfiguraatio on Virtaus ohjaus. Vaihtoehtoisesti Paine ohjaus, jos on valittu se konfiguraatio Asettaa poistoilmapuhaltimen suhteellisen säädön, I-ajan ja minimitehon, kun koneen tehdaskonfiguraatio on Virtaus ohjaus. Vaihtoehtoisesti Paine ohjaus, jos on valittu se konfiguraatio Asettaa hälytysrajat ja sallitut poikkeamat eri toiminnoille Asettaa hälytysviiveet ja sallitut poikkeamaviiveet eri toiminnoille Huoltohälytyksen nollaus (suodatinhälytys). Tässä valikossa on mahdollista palauttaa kaikille parametreille tehdasasetukset tai käyttäjäasetukset, jotka on tallennettu aikaisemmin. Valitse Kyllä tai Ei Nykyinen konfiguraatio voidaan tallentaa erilliselle muistialueelle ja palauttaa myöhemmin käyttämällä edellistä Palauta käyttäjäasetukset -valikkoa. Valitse Kyllä tai Ei Systemair AB

21 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Tummanharmaa alue, kirjaudu järjestelmätasolle, salasana 3333 Konfiguraatio Tulot/Lähdöt Anturiasetukset Ohjaustoiminto Lisäsäätöjakso Y4 Lisäsäätöjakso Y5 Pumpun ohjaus Ohjaustoiminto Tila: Huone ohjaus P1-Lämmitys P1 Jäähdytys Tulojen ja lähtöjen asetukset. Anturityyppien ja säätöalueen rajojen asetukset. Asettaa lämpötilansäätötoiminnon, jonka ohjaamana haluat koneen toimivan. Valitse seuraavista: Huone ohjaus, Poistoilma ohjaus, Ulko komp huone, Ulko komp poistoilma, Tuloilma ohjaus, Ulko komp. tulo Poisto-/tuloilma (mahdollista vaihtaa näiden välillä ulkolämpötilasta riippuen), Huone-/tuloilma (mahdollista vaihtaa näiden välillä ulkolämpötilasta riippuen), Voidaan asettaa yhdeksi seuraavista: Aktiivinen, Aktiivinen kylmäntalteenotolla, Aktiivinen entalpiaohjauksella ja Aktiivinen kylmäntalteenotolla ja entalpiaohjauksella. Lisäsäätöjakso Y5 voidaan konfiguroida Aktiiviseksi tai Ei aktiiviseksi. Aseta pumpun ohjauksen parametrit. Jos mitään ohjauspiirien lähtöä ei ole konfiguroitu pumpun ohjaukselle, näitä asetuksia ei huomioida Systemair AB

22 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Vapaajäähdytys Vapaa jäähd. akt.: Ei Ulkolämp. aktivointi 22 C Ulkolämpöt. Korkea: Matala: Huonelämp. 18 C yö 15.0 C 5.0 C min Käyn./pysäytysaika Vapaajäähdytys Käynnistys: 0 Pysäytys: 7 Lämmityksen estoaika vapaajäähd. jälkeen 60 min Puhallinteho vapaajäähdytyksen aikana TUL: 0 % POI: 0 % Asettaa vapaajäähdytyksen tilaksi Kyllä tai Ei. Asettaa vapaajäähdytystoiminnon aktivoinnin alemman päivälämpötilarajan. Edellisen päivän lämpötilan pitää olla korkeampi kuin asetettu lämpötila, jotta vapaajäähdytys aktivoituisi. Asettaa vapaajäähdytystoiminnon aktivoinnin ylemmän yölämpötilarajan. Asettaa vapaajäähdytystoiminnon aktivoinnin alemman yölämpötilarajan. Asettaa huonelämpötilan alemman lämpötilarajan. Lämpötilan on oltava tätä arvoa korkeampi, jotta vapaajäähdytystoiminto pysyisi aktiivisena. Jos huoneantureita ei ole kytketty, käytetään poistoilmaa. Asettaa vapaajäähdytystoiminnon käynnistys- ja pysäytysajan. Esimerkiksi Käynnistys: 0 ja Pysäytys: 6 tarkoittaa, että vapaajäähdytys on aktiivinen Asettaa viiveen minuutteina vapaajäähdytysjakson loppumisesta mahdollisen lämmitysjakson alkuun, ts. kuinka kauan voidaan hyväksyä lämpötilan ohjearvoa matalampi huonelämpötila. Asettaa puhaltimen nopeuden prosentteina normaalinopeudesta kummallekin puhaltimelle yksilöllisesti vapaajäähdytyksen aikana Ulkolämpötilan Asettaa, onko ulkoanturi anturi asennettu ilmanottokanavaan asennettu vai ei. ilmanottokanavaan Vaihtoehdot Ei ja Kyllä Ei Oletusarvo on Ei Systemair AB

23 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Lisäohjaus CO2/VOC ohjaus Palotoiminto Lisäohjaus Aktiivinen: Ei POI päällä kun lisäohjaus: Kyllä Min. käyntiaika lisäohjaus: 60 min CO2/VOC aktiivinen Ei ikinä Tyyppi: Puhallin Min. aika: 60 min Aktivointitaso 1/2 nopeus: 800 ppm 1/1 nopeus: 1000 ppm ero: Palopelti toiminto 160 ppm Normaalisti auki Toimii kun hälytys Pysäytetty Kun valittu ohjaustoiminto on huoneohjaus tai poistoilman lämpötilan säätö, voidaan käyttää lisälämmitystä ja/tai lisäjäähdytystä. Minimikäyntiajaksi voidaan asettaa minuuttia (tehdasasetus 20 minuuttia). Vaihtoehdot ovat Aktiivinen: Kyllä tai Ei. (Käynnistys- ja pysäytyslämpötilat määritetään Lämpötila-valikossa) Asettaa lisäohjauksen minimikäyntiajan minuutteina Käyttökohteissa, joissa henkilöiden määrä vaihtelee voimakkaasti, puhaltimien nopeuksia voidaan ohjata ilmanlaadun perusteella, joka mitataan CO2/VOC-anturilla. Katso lisätietoa Corrigo-käsikirjasta Asettaa tilaksi Ei ikinä, Aina tai Jos aikaohjaus off. Asettaa mitä säädetään. Valitse tyyppi Puhallin Asettaa minimiajan, jonka kone voidaan aktivoida CO2/VOC-ohjaustoiminnolla Asettaa aktivointitason 1/2-nopeudella Asettaa aktivointitason 1/1-nopeudella Asettaa sallitun poikkeaman Palohälytystulon tilaksi voidaan konfiguroida Ei aktiivinen, Normaalisti kiinni tai Normaalisti auki. Valitse toiminta hälytyksen yhteydessä: Pysäytetty, Jatkuva käynti, Normaali käynti, Vain TUL, tai Vain POI Systemair AB

24 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Vaihtimen sulatus Palohälytys tulo Normaalisti auki Pellin koestus Ei Vaihtimen sulatus Kyllä Vaihtimen sulatuksen ohitus: Kyllä Alipaine: Kyllä Sulatustaso: 3 Sulatusjaksojen väli teholla 5 20 min Aktivoi palopellin jaksoittaisen käytön, valitse Ei, Kyllä kone käynnissä tai Kyllä kone pysäytetty. Aseta palopellin jaksoittaisen käynnin parametrit alavalikossa. Tämä jakso on vastavirtavaihtimella varustetuille koneille. Asettaa käytetäänkö vaihtimen sulatusta, Kyllä/Ei Tämä jakso on vastavirtavaihtimella varustetuille koneille. Asettaa, onko ulkoilman ohitus sallittu sulatuksen aikana. Kyllä/Ei Asettaa sulatustehon, 1-5. Asettaa sulatusjaksojen välin teholla 5 vastavirtavaihtimissa, voidaan käyttää sulatuksen tehostamiseen, jos teho 5 ei riitä. KylmäntalteenottoAsettaa kylmäntalteenoton Kylmäntalteenotto tilaksi Kyllä tai Ei. Ei Asettaa jäähdytysrajan Jäähdytysraja: (poistoilman ja ulkoilman 2,0 C lämpötilaero, joka aktivoi kylmäntalteenoton). Ulkoinen asetus Hälytysasetukset Tiedonsiirto Ulkoinen asetus Ei aktiivinen Min. aset: 12.0 C Maks. aset: 30.0 C Hälytys nro (1 100): 1 Toimintavirhe Tuloilmapuhallin Toiminto Portti 1 Orja Toiminto Portti 2 Orja Ulkoinen asetuslaite voidaan kytkeä. Asetuslaitteen täytyy seurata PT1000 resistanssikäyrää. Asetusalue voi olla rajoitettu. Valitse erilaisten tiedonsiirtojen välillä: Orja, Laajennusyksikkö, Taajuusmuuntaja, Ulkoinen näyttö, Laajennusyksikkö ja taajuusmuuntaja tai Laajennusyksikkö ja ulkoinen näyttö Systemair AB

25 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Käyttöoikeudet Kirjaudu sisään Kirjaudu ulos Vaihda salasana SMS: Ei aktiivinen Nro 1: Nro 2: Nro 3: Kirjaudu sisään Anna salasana xxxx Toiminta taso: Ei mitään Kirjaudu ulos? Ei Toiminta taso: Ei mitään Vaihda salasana tasolle: mitään Ei Uusi salasana xxxx Kirjaudu sisään huoltotasolle syöttämällä 4-numeroinen koodi. Päästyäsi halutulle tasolle, peruuta ohjauspaneelin Vasen-nuolipainikkeella (paina kaksi kertaa). Tehtaalla asetettu huoltotason käyttöoikeuskoodi on Käyttäjätason koodi on: 1111 Kirjaudu ulos järjestelmätasolta vaihtamalla Ei arvoksi Kyllä OK- ja Ylös-/Alasnuolilla. Automaattinen uloskirjautuminen ellei mitään tehdä 6 minuuttiin. Asettaa uuden salasanan valitsemallesi tasolle. Voidaan tehdä vasta huoltotasolle kirjautumisen jälkeen. 4.4 Vapaajäähdytyksen kuvaus Tällä toiminnolla säästetään lämpimänä vuodenaikana energiaa käyttämällä viileää ulkoilmaa rakennuksen jäähdyttämiseen esim. öisin. Huom! Seuraava on voimassa vain, jos vapaajäähdytystoiminnon arvoksi on asetettu Aktiivinen ohjelmavalikossa. Jäähdytyksen aktivoituminen edellyttää, että seuraavat käynnistysehdot täytetään. Käynnistysehdot On kulunut alle 4 päivää siitä, kun kone oli käyntitilassa Edellisen käyntijakson ulkolämpötila ylitti asetetun raja-arvon (+22 C) Kellonaika on välillä 12:00 ja 19:00:00 (asetettavissa) Ajastinlähdöt normaalinopeudelle, Pidennetty käynti normaali ja Ulkoinen pysäytys ovat Off Aikaohjaus on päällä (ON) joskus seuraavan 24 tunnin aikana. Kone tarkistaa yölämpötilan (sisä- ja ulkolämpötilan) 3 minuutin aikana asettuun käynnistysaikaan, kun puhaltimet käynnistyvät, jotta anturit voivat suorittaa lämpötilan mittauksen. Jos yllä mainitut ehdot täyttyvät, vapaajäähdytystoiminto käynnistetään; ellei, kone palaa OFF-tilaan. Jos ulkoanturi ei ole tuloilmakanavassa ja huoneanturi on valittu, kone ei aloita vapaajäähdytystä, ennen kuin lämpötilat ovat asetettujen käynnistys- ja pysäytysrajojen sisällä. Pysäytysehdot: Systemair AB

26 Ulkolämpötila on yli asetetun maksimilämpötilan (+18 C) tai alle asetetun minimiarvon (veden tiivistymisen vaara, +10 C) Huone-/poistoilman lämpötila on alle asetetun pysäytysarvon (+18 C) Yksi ajastinlähdöistä normaalinopeudelle, Ulkoinen pysäytys tai Pidennetty käynti normaali on On Kello on yli 19:00:00. Kun vapaajäähdytys on aktiivinen, puhaltimet toimivat normaalinopeudella tai paineen/virtauksen ohjaukselle ja digitaalilähdolle asetetulla arvolla. Vapaa jäähd. on aktiivinen. Lähdöt Y1_Lämmitys. Y2-Lämmönvaihdin ja Y3-Jäähdytys on suljettu. Kun vapaajäähdytys on aktiovoitu, lämmityslähtö on estetty 60 minuuttia (konfiguroitava aika). 5 Huolto 5.1 Tärkeää Vaara Varmista ennen huolto- tai sähkötöiden aloitusta, että koneen jännitteensyöttö on irtikytketty! Sähkökytkennät saa suorittaa vain valtuutettu sähköasentaja paikallisten määräysten ja asetusten mukaisesti. Varoitus Vaikka kone on kytketty irti jännitteensyötöstä, pyörivät osat voivat aiheuttaa tapaturmavaaran. Varo teräviä reunoja asennuksen ja huollon yhteydessä. Käytä suojavaatteita. 5.2 Huoltovälit Alla olevassa taulukossa nähdään suositellut huoltovälit koneelle ja järjestelmälle. Koneen pitkän käyttöiän varmistamiseksi on tärkeää tehdä huoltotyöt alla olevien suositusten mukaisesti ja käyttö- ja huolto-ohjeita noudattaen. Perusteellinen ja säännöllinen huolto on takuun voimassaolon edellytys. Mitä tehdään Kerran vuodessa Tarvittaessa Lämmönvaihtimen puhdistus Puhaltimien puhdistus Poisto- ja tuloilmaventtiilien puhdistus Ulkoilmanoton puhdistus Kanaviston puhdistus X 1 1. Tai paikallisten määräysten mukaisesti. X X X X Systemair AB

27 5.3 Huolto-ohjeet Tulo-/poistoilmansuodattimen vaihtaminen Pussisuodatinta ei voi puhdistaa ja se on vaihdettava tarvittaessa. Uusia suodattimia voi tilata Systemairilta. Suodattimien vaihtoväli riippuu asennuspaikan ilman likaisuudesta. Paine-eroanturi ilmaisee suodattimien vaihtotarpeen. Tämä laukaisee hälytyksen ohjauspaneelissa. Kun näin tapahtuu, menettele seuraavasti: 1. Vaihda suodattimet uusiin alla kuvatulla tavalla 2. Kuittaa hälytys painamalla ohjauspaneelin punaista painiketta (1 kuva 5) ja sitten OK (4 kuva 5) 3. Valitse Kuittaa painamalla OK Avaa suodattimien lukituskahva (kuva 6), ota vanhat suodattimet pois ja asenna uudet (kuva 7). Kuva 6 Suodattimien lukituskahvan vapauttaminen Kuva 7 Suodattimien vaihto Systemair AB

28 5.3.2 Pyörivän lämmönvaihtimen tarkastus Ajan myötä lämmönvaihtimeen saattaa kertyä pölyä, joka tukkii ilmavirran. Hyvän hyötysuhteen säilyttämiseksi on tärkeää puhdistaa lämmönvaihdin säännöllisesti. Koko pyörivä lämmönvaihdin voidaan irrottaa koneesta (kuva 8) pienemmissä malleissa puhdistuksen ja kunnossapidon helpottamiseksi. Pese kuumalla saippuavedellä tai käytä paineilmaa. Topvex SR:ssä on kiinteä lämmönvaihdin, joka on puhdistettava yksikön sisällä. Käytä paineilmaa. Älä käytä ammoniakkia sisältävää pesuainetta. Tarkista vähintään kerran vuodessa, että vaihtimen roottori pyörii vapaasti irrottamalla käyttöhihna ja pyörittämällä roottoria käsin. Tarkista myös, että harjat ovat vahingoittumattomat. Roottorin laakerit on kestovoideltu tehtaalla, eikä niitä saa voidella uudelleen. Tarkista 4 kertaa vuodessa, että käyttöhihna on riittävän kireällä, että se pysyy urissaan ja että se on vahingoittumaton. Jos hihna on löystynyt, sitä on lyhennettävä. Kuva 8 Lämmönvaihtimen irrottaminen Huom! Varmista, ettei roottorin moottoriin pääse kosteutta Puhaltimien tarkastus Säännöllisestä huollosta (kuten suodattimien vaihto) huolimatta pölyä ja rasvaa saattaa vähitellen kerääntyä puhaltimien sisälle. Tämä heikentää suorituskykyä. Puhaltimet voidaan irrottaa löysäämällä mustat nupit, joilla kehikko on kiinnitetty koneen sisäseiniin. Koko puhallinkehikko voidaan ottaa ulos koneesta, kun sähkökaapelien pistokkeet on irrotettu (kuva 9). Puhaltimet voi puhdistaa liinalla tai pehmeällä harjalla. Älä käytä vettä. Pinttyneet kerrostumat voi poistaa mineraalitärpätillä. Anna kuivua kunnolla ennen asennusta. Moottorin laakerit on kestovoideltu tehtaalla, eikä niitä saa voidella uudelleen. Kuva 9 Puhaltimien irrotus Systemair AB

29 5.3.4 Vesilämmityspatterin tarkistus Pitkän (tavallisesti usean vuoden ) käytön jälkeen patterin pinnalle on saattanut kertyä pölyä. Tämä voi heikentää patterin lämmitystehoa. Patterin voi puhdistaa sumutussuuttimilla varustetulla painepesurilla tai paineilmalla. Puhdistus on tehtävä varovasti, jotta ei vahingoiteta patterin alumiinilamelleja. Patterin vesipiiri tulee ilmata kerran vuodessa lämmitystehon ylläpitämiseksi Sähkölämmityspatterin tarkistus Ajan myötä sähkövastuksiin saattaa kertyä ruostetta ja epäpuhtauksia. Tämä voi aiheuttaa epämiellyttävää hajua ja pahimmassa tapauksessa tulipalon. Puhdista paineilmalla, imuroimalla ja harjalla. Lämmitysteho voidaan mitata kytkentärasiasta ennen lämmityskauden alkua. Suurempien poikkeamien yhteydessä jokainen vastus pitää mitata erikseen. Tarkasta myös automaattivarokkeen toiminta Poistosäleikköjen ja tuloilmahajottimien puhdistaminen Järjestelmä syöttää käsiteltyä ulkoilmaa rakennukseen ja poistaa käytetyn sisäilman kanaviston ja hajottimien/säleikköjen kautta. Hajottimet ja venttiilit on asennettu seiniin ja kattoihin makuuhuoneissa, olohuoneessa, kylpyhuoneissa, wc:ssä jne. Irrota hajottimet/venttiilit ja pese ne tarvittaessa saippuavedellä. Hajottimet/venttiilit pitää asentaa alkuperäisille paikoilleen ja alkuperäiseen asentoon, jotta järjestelmän tasapaino pysyy ennallaan Ulkoilmanoton tarkastus Lehdet ja roskat saattavat tukkia ilmanottosäleikön ja heikentää koneen tehoa. Tarkasta ilmanottosäleikkö vähintään kaksi kertaa vuodessa ja puhdista tarvittaessa Kanaviston tarkastus Ajan myötä kanavistoon saattaa kertyä rasvaa ja pölyä, vaikka suodattimet vaihdetaan säännöllisesti. Tämä heikentää järjestelmän suorituskykyä. Kanavat tulee sen vuoksi puhdistaa/vaihtaa tarvittaessa. Teräskanavat voidaan puhdistaa vetämällä kuumaan saippuaveteen kastettu harja kanavan läpi hajottimen/venttiilin tai tarkastusluukkujen kautta Sisäisen pariston vaihto Huom! Tämä toimenpide edellyttää asianmukaisen ESD-suojauksen, ts. maadoitusranneketta pitää käyttää! Kun hälytys Sisäinen paristo aktivoituu ja pariston LED syttyy punaisena, ohjelmamuistin ja kellon varmennusparisto on tyhjentynyt. Paristo vaihdetaan alla kuvatulla tavalla. Varmennuskondensaattori tallentaa muistin ja pitää kellon käynnissä vähintään 10 minuuttia virtalähteen irrotuksen jälkeen. Jos paristonvaihto kestää siis alle 10 minuuttia, ohjelmaa ei tarvitse ladata uudelleen, ja kello jatkaa käyntiään normaalisti. Uuden pariston on oltava tyyppiä CR Irrota kansi painamalla kannen sivuilla olevia lukituskielekkeitä pienellä ruuvitaltalla ja vetämällä samalla reunoja ulospäin Systemair AB

30 2 Tartu paristoon lujasti sormillasi ja nosta se ylöspäin pois pitimestä. Paina uusi paristo kunnolla paikalleen. Huomaa, että oikean napaisuuden varmistamiseksi pariston voi asentaa vain "oikein päin". 5.4 Vianetsintä Jos ilmenee ongelmia, tarkista tai korjaa seuraavat kohdat, ennen kuin otat yhteyttä valtuutettuun huoltoon. Tarkista aina, onko ohjauspaneelissa aktiivisia hälytyksiä. 1. Puhallin (puhaltimet) ei(vät) käynnisty Tarkista, onko hälytysviestejä. Tarkasta, että varokkeet ovat ehjät (7 kuva 4) Tarkista asetukset ohjauspaneelista (ajat, viikko-ohjelma, automaattinen/manuaalinen toiminta jne.) 2. Pienentynyt ilmavirtaus Tarkista puhallinnopeuden asetukset puoli ja matala. Tarkista, että ulkoilma-/jäteilmapelti avautuu (jos käytössä). Tarkista, onko suodattimet vaihdettava. Tarkista, tarvitsevatko hajottimet ja säleiköt puhdistusta. Tarkista hajottimien ja säleikköjen aukot. Tarkista, tarvitsevatko puhaltimet ja lämmönsiirrinyksikkö puhdistusta. Tarkista, onko kattoyksikkö tai ilmanotto tukossa. Tarkista, onko kanavissa näkyviä vaurioita ja/tai pöly-/likakerrostumia. 3. Kylmä tuloilma Tarkista säätölämpötila ohjauspaneelista. Tarkista, onko termostaatti lauennut. Paina tarvittaessa punaista painiketta sähkölämmittimen yläosassa (11, kuva 4). Tarkasta poistoilmasuodattimen vaihtotarve Tarkista, ovatko puhaltimet pysähtyneet ylikuumenemisen johdosta. Jos ovat, lämpökosketin on ehkä lauennut (ilmaistaan tekstillä Puh.hälyt ohjauspaneelissa). 4. Melu/värinät Tarkista, että kone on täysin vaakasuorassa Puhdista juoksupyörät. Varmista, että puhaltimien kiinnitysruuvit on kiristetty kunnolla Hälytykset Hälytyspainike (1, kuva 5) avaa hälytysjonon. Kun tätä painiketta painetaan, aktiiviset ja kuittaamattomat hälytykset näkyvät valikkoikkunassa. Hälytys-LED (2, kuva 5) vilkkuu, jos listassa on kuittaamattomia hälytyksiä, ja palaa jatkuvasti, jos hälytykset ovat edelleen aktiivisia mutta ne on kuitattu. Jos hälytyksiä on useita, käytä Ylös-/Alasnuolia niiden selaamiseen. Hälytys voidaan kuitata tai estää käyttämällä painikkeita OK ja Ylös-/Alas. Lopeta ja palaa aloitusvalikkoon painamalla peruuta ja paina sitten Vasen. Katso mahdollisten hälytysten yleiskatsaus käyttöönottopöytäkirjasta Systemair AB

31 6 Huolto Ennen kuin otat yhteyttä huoltoon, merkitse muistiin koneen mallimerkintä ja valmistenumero tyyppikilvestä (kuva 10) 5 Topvex XXXX Ver. A 230 /400V 25 A 50Hz 4016 W IP23 225kg 16kW 16kW Serial. no: 1234/ / Syst emair AB Industrivägen 3 SE Skinnskatteberg Sweden Kuva 10 Laitekilpi Sijainti Kuvaus 1 Osanumero 2 Tuotannon tilausnumero 3 Juokseva numero 4 Valmistuspäivä 5 Tuotekoodi (tuotteen tekniset tiedot) Systemair AB

32 lastpage Systemair AB pidättää oikeuden tehdä muutoksia ja parannuksia tähän käsikirjaan milloin tahansa siitä etukäteen ilmoittamatta. SE Skinnskatteberg, Sweden Phone Fax
