NANO90 OHJELMOINTI- JA KÄYTTÖOHJEET

Transkriptio

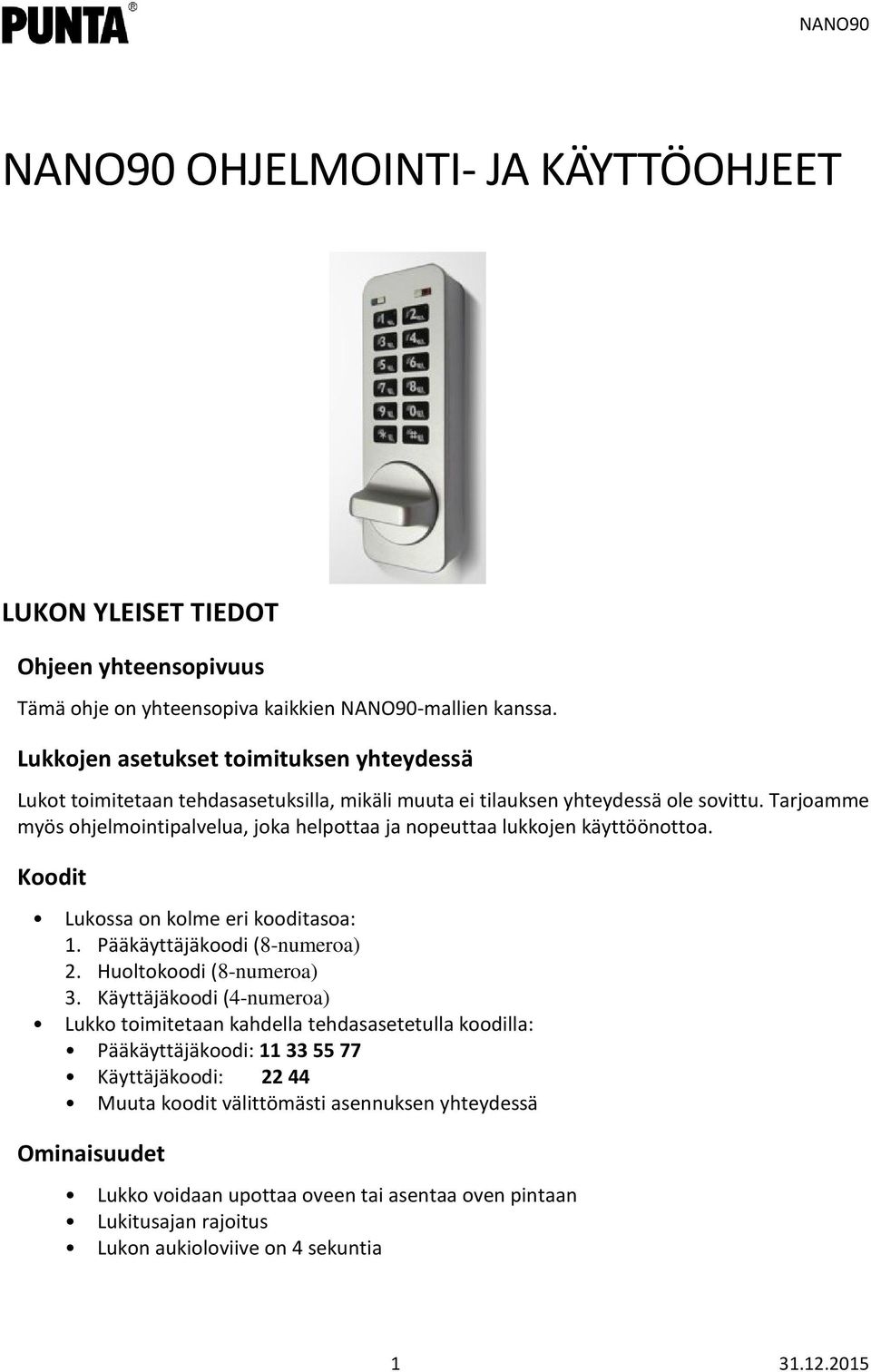

1 NANO90 OHJELMOINTI- JA KÄYTTÖOHJEET LUKON YLEISET TIEDOT Ohjeen yhteensopivuus Tämä ohje on yhteensopiva kaikkien NANO90-mallien kanssa. Lukkojen asetukset toimituksen yhteydessä Lukot toimitetaan tehdasasetuksilla, mikäli muuta ei tilauksen yhteydessä ole sovittu. Tarjoamme myös ohjelmointipalvelua, joka helpottaa ja nopeuttaa lukkojen käyttöönottoa. Koodit Lukossa on kolme eri kooditasoa: 1. Pääkäyttäjäkoodi (8-numeroa) 2. Huoltokoodi (8-numeroa) 3. Käyttäjäkoodi (4-numeroa) Lukko toimitetaan kahdella tehdasasetetulla koodilla: Pääkäyttäjäkoodi: Käyttäjäkoodi: Muuta koodit välittömästi asennuksen yhteydessä Ominaisuudet Lukko voidaan upottaa oveen tai asentaa oven pintaan Lukitusajan rajoitus Lukon aukioloviive on 4 sekuntia

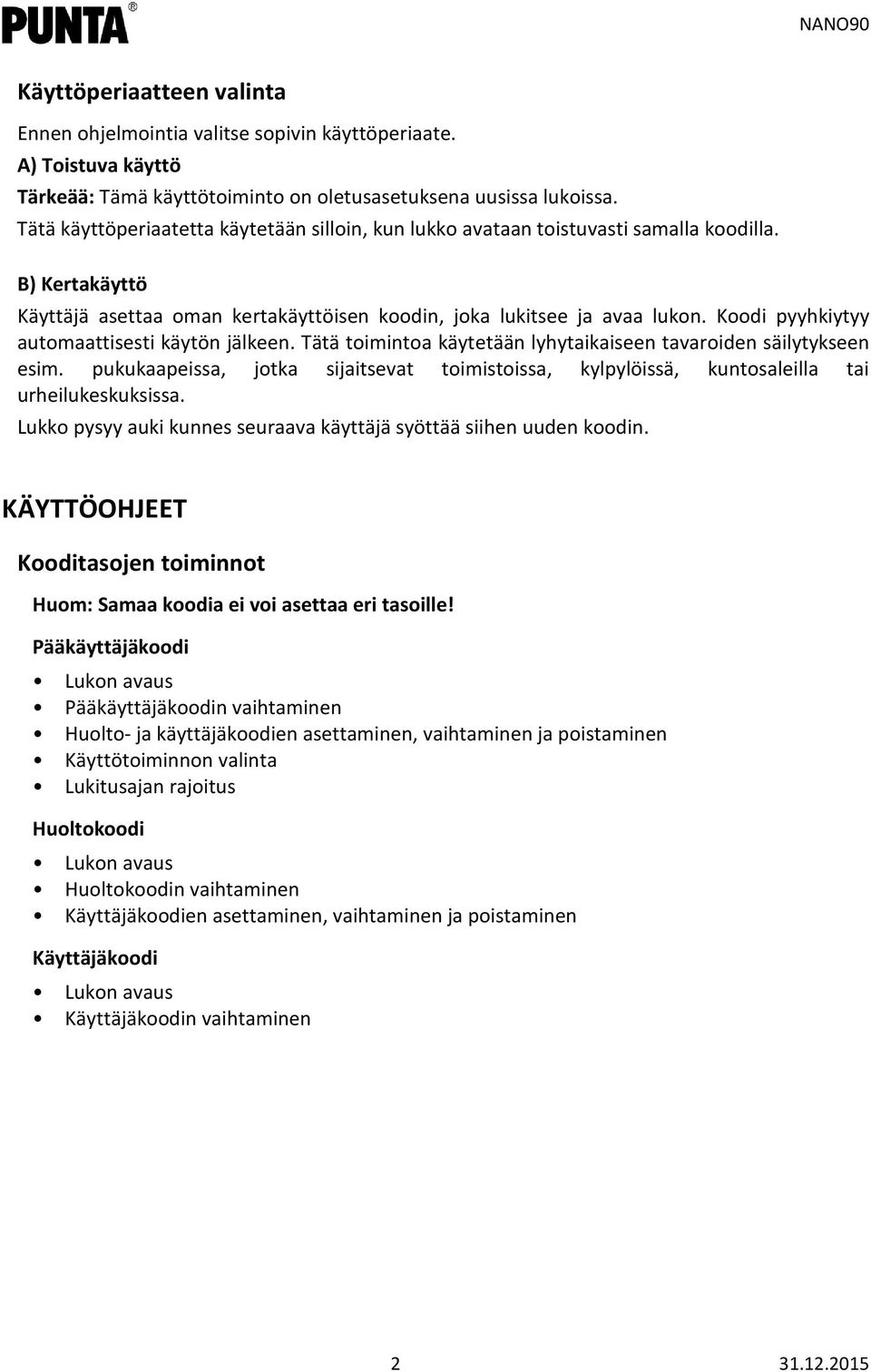

2 Käyttöperiaatteen valinta Ennen ohjelmointia valitse sopivin käyttöperiaate. A) Toistuva käyttö Tärkeää: Tämä käyttötoiminto on oletusasetuksena uusissa lukoissa. Tätä käyttöperiaatetta käytetään silloin, kun lukko avataan toistuvasti samalla koodilla. B) Kertakäyttö Käyttäjä asettaa oman kertakäyttöisen koodin, joka lukitsee ja avaa lukon. Koodi pyyhkiytyy automaattisesti käytön jälkeen. Tätä toimintoa käytetään lyhytaikaiseen tavaroiden säilytykseen esim. pukukaapeissa, jotka sijaitsevat toimistoissa, kylpylöissä, kuntosaleilla tai urheilukeskuksissa. Lukko pysyy auki kunnes seuraava käyttäjä syöttää siihen uuden koodin. KÄYTTÖOHJEET Kooditasojen toiminnot Huom: Samaa koodia ei voi asettaa eri tasoille! Pääkäyttäjäkoodi Lukon avaus Pääkäyttäjäkoodin vaihtaminen Huolto- ja käyttäjäkoodien asettaminen, vaihtaminen ja poistaminen Käyttötoiminnon valinta Lukitusajan rajoitus Huoltokoodi Lukon avaus Huoltokoodin vaihtaminen Käyttäjäkoodien asettaminen, vaihtaminen ja poistaminen Käyttäjäkoodi Lukon avaus Käyttäjäkoodin vaihtaminen

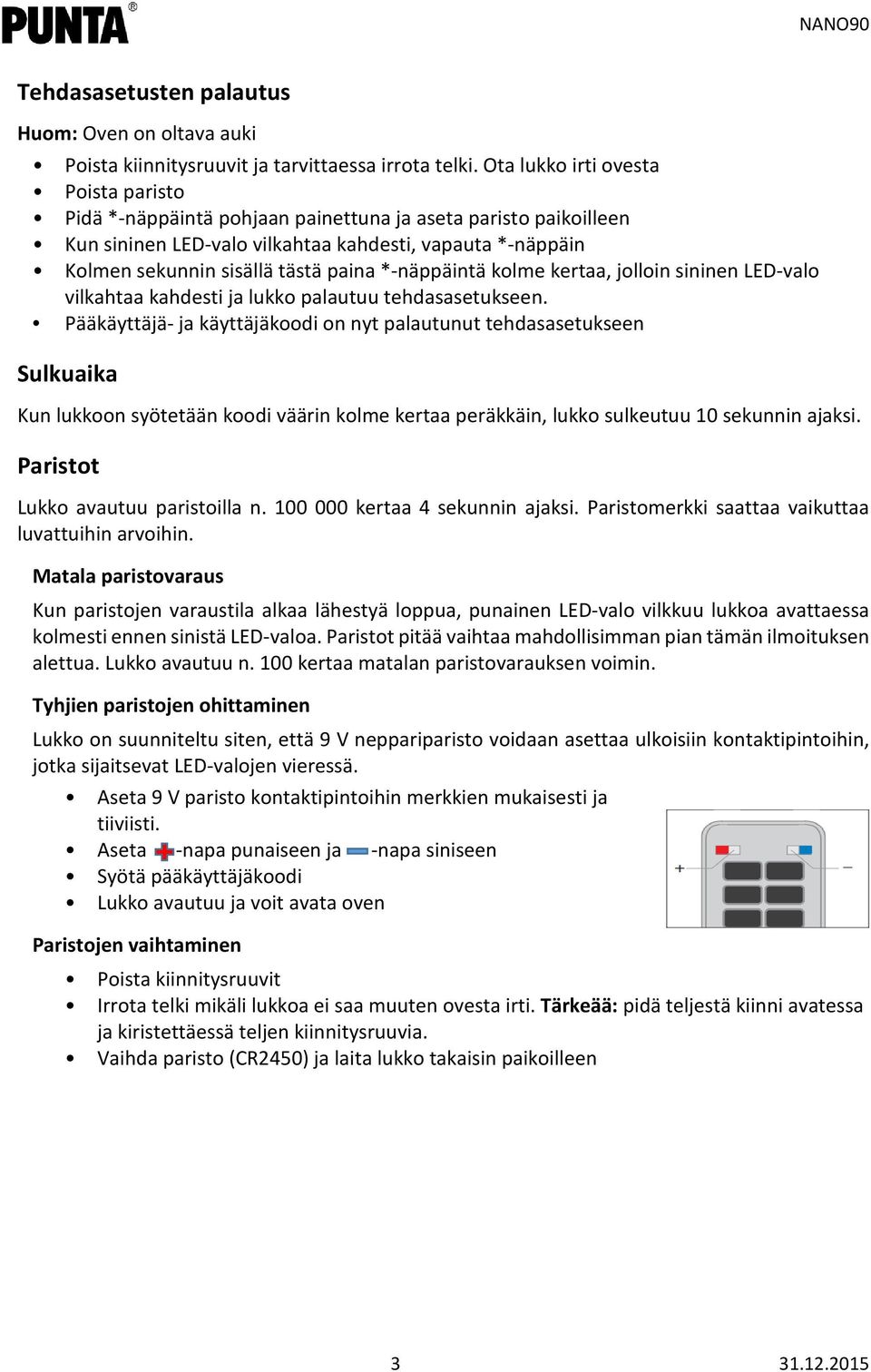

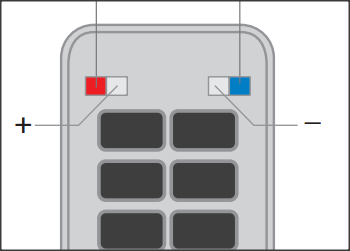

3 Tehdasasetusten palautus Huom: Oven on oltava auki Poista kiinnitysruuvit ja tarvittaessa irrota telki. Ota lukko irti ovesta Poista paristo Pidä *-näppäintä pohjaan painettuna ja aseta paristo paikoilleen Kun sininen LED-valo vilkahtaa kahdesti, vapauta *-näppäin Kolmen sekunnin sisällä tästä paina *-näppäintä kolme kertaa, jolloin sininen LED-valo vilkahtaa kahdesti ja lukko palautuu tehdasasetukseen. Pääkäyttäjä- ja käyttäjäkoodi on nyt palautunut tehdasasetukseen Sulkuaika Kun lukkoon syötetään koodi väärin kolme kertaa peräkkäin, lukko sulkeutuu 10 sekunnin ajaksi. Paristot Lukko avautuu paristoilla n kertaa 4 sekunnin ajaksi. Paristomerkki saattaa vaikuttaa luvattuihin arvoihin. Matala paristovaraus Kun paristojen varaustila alkaa lähestyä loppua, punainen LED-valo vilkkuu lukkoa avattaessa kolmesti ennen sinistä LED-valoa. Paristot pitää vaihtaa mahdollisimman pian tämän ilmoituksen alettua. Lukko avautuu n. 100 kertaa matalan paristovarauksen voimin. Tyhjien paristojen ohittaminen Lukko on suunniteltu siten, että 9 V neppariparisto voidaan asettaa ulkoisiin kontaktipintoihin, jotka sijaitsevat LED-valojen vieressä. Aseta 9 V paristo kontaktipintoihin merkkien mukaisesti ja tiiviisti. Aseta -napa punaiseen ja -napa siniseen Syötä pääkäyttäjäkoodi Lukko avautuu ja voit avata oven Paristojen vaihtaminen Poista kiinnitysruuvit Irrota telki mikäli lukkoa ei saa muuten ovesta irti. Tärkeää: pidä teljestä kiinni avatessa ja kiristettäessä teljen kiinnitysruuvia. Vaihda paristo (CR2450) ja laita lukko takaisin paikoilleen

4 OHJELMOINTI Lukossa on 10 erillistä näppäintä ja #- ja *-painike. Jokainen käsky aloitetaan näppäimellä # ja samalla näppäimellä voidaan peruuttaa aikaisemmat näppäilyt. Mikäli näppäilyjen välillä on pidempi aika kuin 5 s, lukko palautuu alkutilaan. Ohjeessa sininen pallo tarkoittaa lukon sinisen valon välähdystä. Pääkäyttäjäkoodin komennot Vaihda pääkäyttäjäkoodi # pääkäyttäjäkoodi 01 uusi pääkäyttäjäkoodi uusi pääkäyttäjäkoodi Esimerkki: # Tulos: Pääkäyttäjäkoodi on vaihdettu koodiksi Aseta tai vaihda käyttäjäkoodi # pääkäyttäjäkoodi 02 uusi käyttäjäkoodi Esimerkki: # Tulos: Uusi käyttäjäkoodi 9999 on nyt toiminnassa Poista käyttäjäkoodi # pääkäyttäjäkoodi 03 Esimerkki: # Tulos: Käyttäjäkoodi on nyt poistettu Aseta tai vaihda huoltokoodi # pääkäyttäjäkoodi 04 huoltokoodi huoltokoodi Esimerkki: # Tulos: Pääkäyttäjäkoodi on vaihdettu koodiksi Poista huoltokoodi # pääkäyttäjäkoodi Esimerkki: Tulos: Huoltokoodi on nyt poistettu

5 Huoltokoodin komennot Vaihda huoltokoodi # huoltokoodi 06 uusi huoltokoodi uusi huoltokoodi Esimerkki: # Tulos: Uusi huoltokoodi on nyt toiminnassa Aseta tai vaihda käyttäjäkoodi # huoltokoodi 07 käyttäjäkoodi Esimerkki: # Tulos: Uusi käyttäjäkoodi 6666 on nyt toiminnassa Poista käyttäjäkoodi # huoltokoodi 08 Esimerkki: # Tulos: Käyttäjäkoodi on nyt poistettu Käyttäjäkoodin komennot A) Toistuva käyttö (oletusasetus) # käyttäjäkoodi uusi käyttäjäkoodi uusi käyttäjäkoodi Esimerkki: # Tulos: Käyttäjäkoodi on nyt 6688 B) Kertakäytöllä käyttäjäkoodi vaihtuu aina käytön jälkeen!

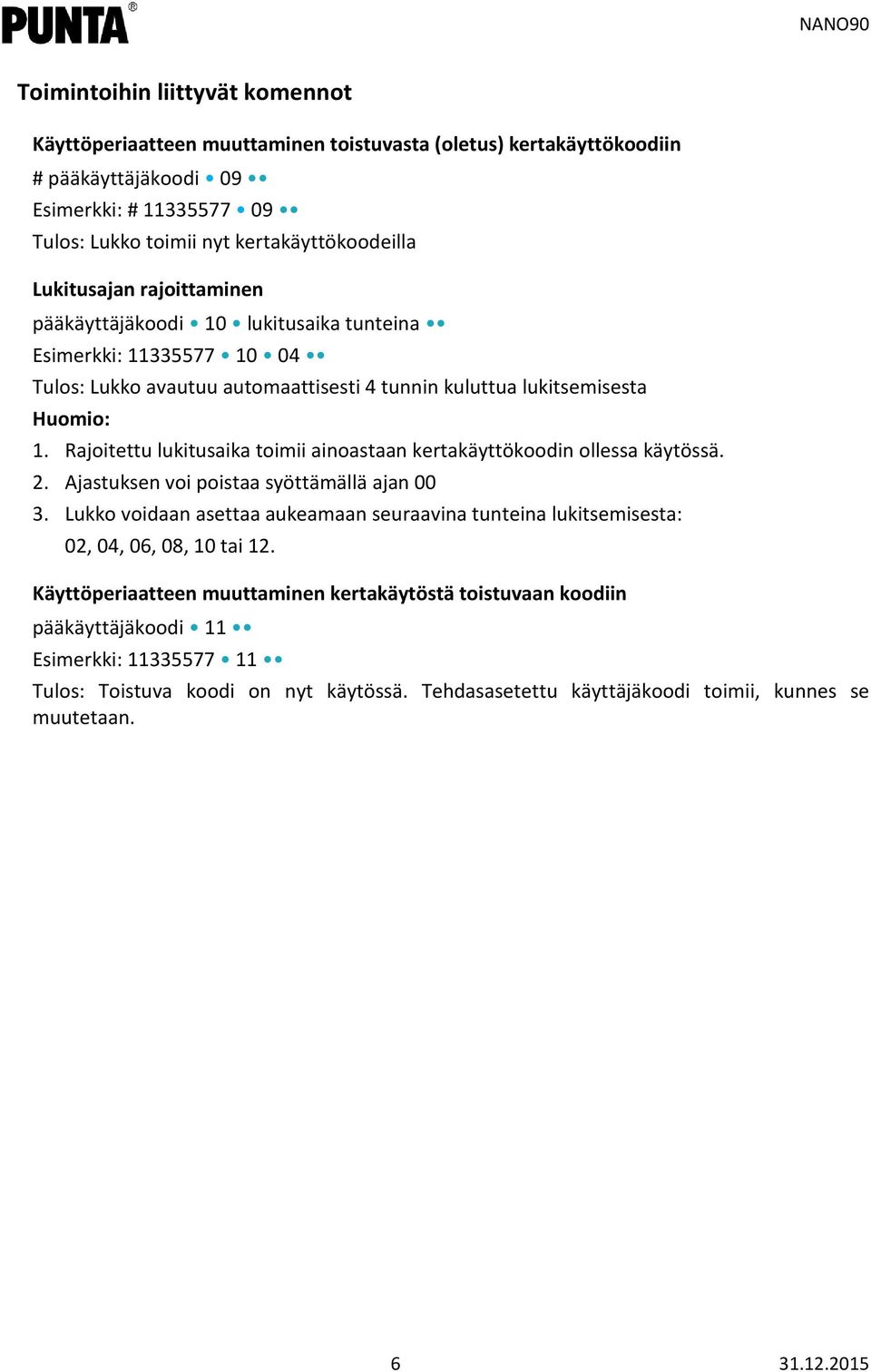

6 Toimintoihin liittyvät komennot Käyttöperiaatteen muuttaminen toistuvasta (oletus) kertakäyttökoodiin # pääkäyttäjäkoodi 09 Esimerkki: # Tulos: Lukko toimii nyt kertakäyttökoodeilla Lukitusajan rajoittaminen pääkäyttäjäkoodi 10 lukitusaika tunteina Esimerkki: Tulos: Lukko avautuu automaattisesti 4 tunnin kuluttua lukitsemisesta Huomio: 1. Rajoitettu lukitusaika toimii ainoastaan kertakäyttökoodin ollessa käytössä. 2. Ajastuksen voi poistaa syöttämällä ajan Lukko voidaan asettaa aukeamaan seuraavina tunteina lukitsemisesta: 02, 04, 06, 08, 10 tai 12. Käyttöperiaatteen muuttaminen kertakäytöstä toistuvaan koodiin pääkäyttäjäkoodi 11 Esimerkki: Tulos: Toistuva koodi on nyt käytössä. Tehdasasetettu käyttäjäkoodi toimii, kunnes se muutetaan
