Asennusohje, ohjauslaitteisto MIRU Control MIRUVENT.

Koko: px
Aloita esitys sivulta:

Download "Asennusohje, ohjauslaitteisto MIRU Control MIRUVENT."

Transkriptio

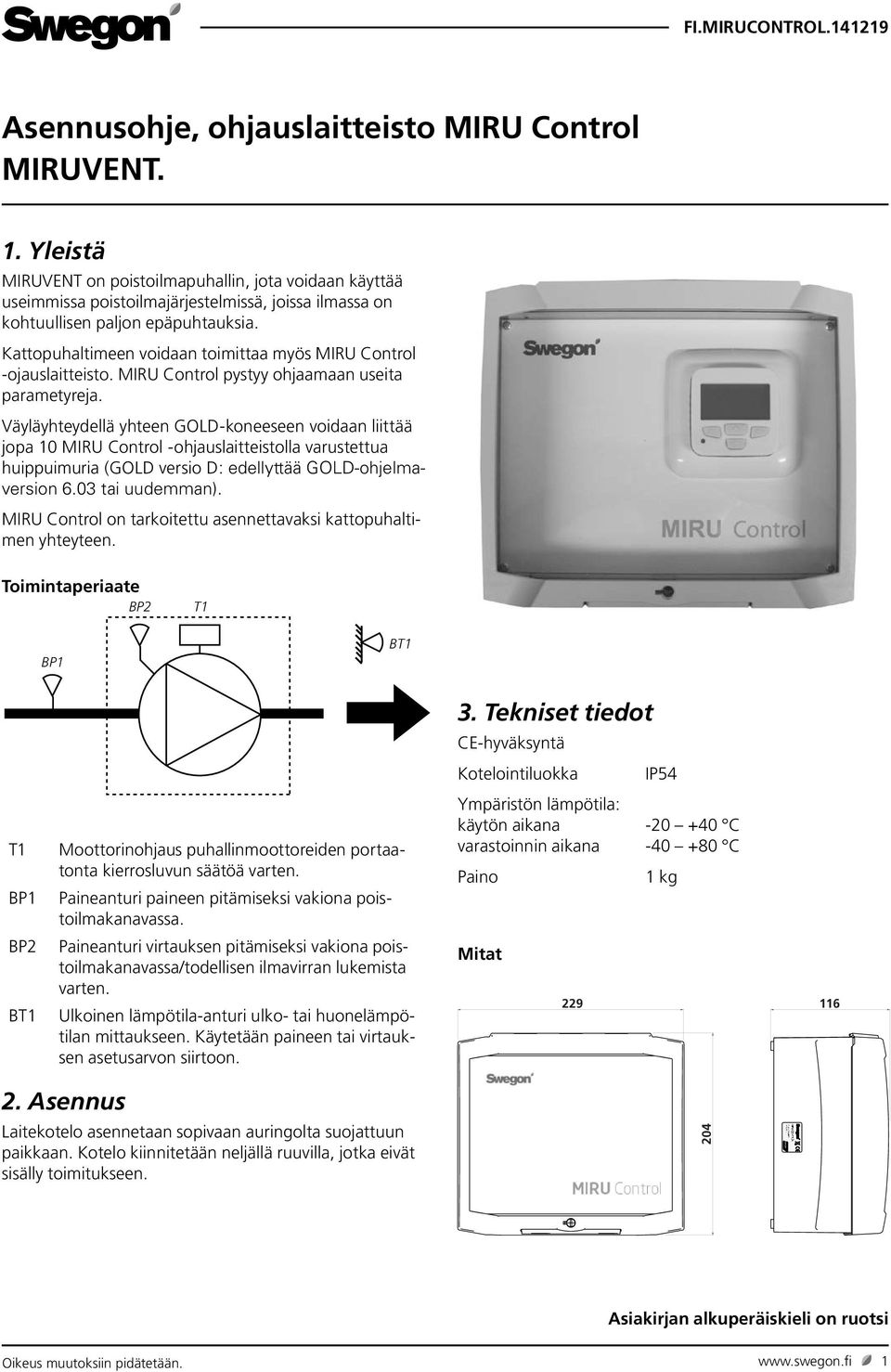

1 Asennusohje, ohjauslaitteisto MIRU Control MIRUVENT. 1. Yleistä MIRUVENT on poistoilmapuhallin, jota voidaan käyttää useimmissa poistoilmajärjestelmissä, joissa ilmassa on kohtuullisen paljon epäpuhtauksia. Kattopuhaltimeen voidaan toimittaa myös MIRU Control ojauslaitteisto. MIRU Control pystyy ohjaamaan useita parametyreja. Väyläyhteydellä yhteen GOLD-koneeseen voidaan liittää jopa 10 MIRU Control -ohjauslaitteistolla varustettua huippuimuria (GOLD versio D: edellyttää GOLD-ohjelmaversion 6.03 tai uudemman). MIRU Control on tarkoitettu asennettavaksi kattopuhaltimen yhteyteen. Toimintaperiaate BP2 T1 BP1 BT1 T1 BP1 BP2 BT1 Moottorinohjaus puhallinmoottoreiden portaatonta kierrosluvun säätöä varten. Paineanturi paineen pitämiseksi vakiona poistoilmakanavassa. Paineanturi virtauksen pitämiseksi vakiona poistoilmakanavassa/todellisen ilmavirran lukemista varten. Ulkoinen lämpötila-anturi ulko- tai huonelämpötilan mittaukseen. Käytetään paineen tai virtauksen asetusarvon siirtoon. 3. Tekniset tiedot CE-hyväksyntä Kotelointiluokka IP54 Ympäristön lämpötila: käytön aikana C varastoinnin aikana C Paino 1 kg Mitat Asennus Laitekotelo asennetaan sopivaan auringolta suojattuun paikkaan. Kotelo kiinnitetään neljällä ruuvilla, jotka eivät sisälly toimitukseen. 204 RoHS Asiakirjan alkuperäiskieli on ruotsi Oikeus muutoksiin pidätetään. 1

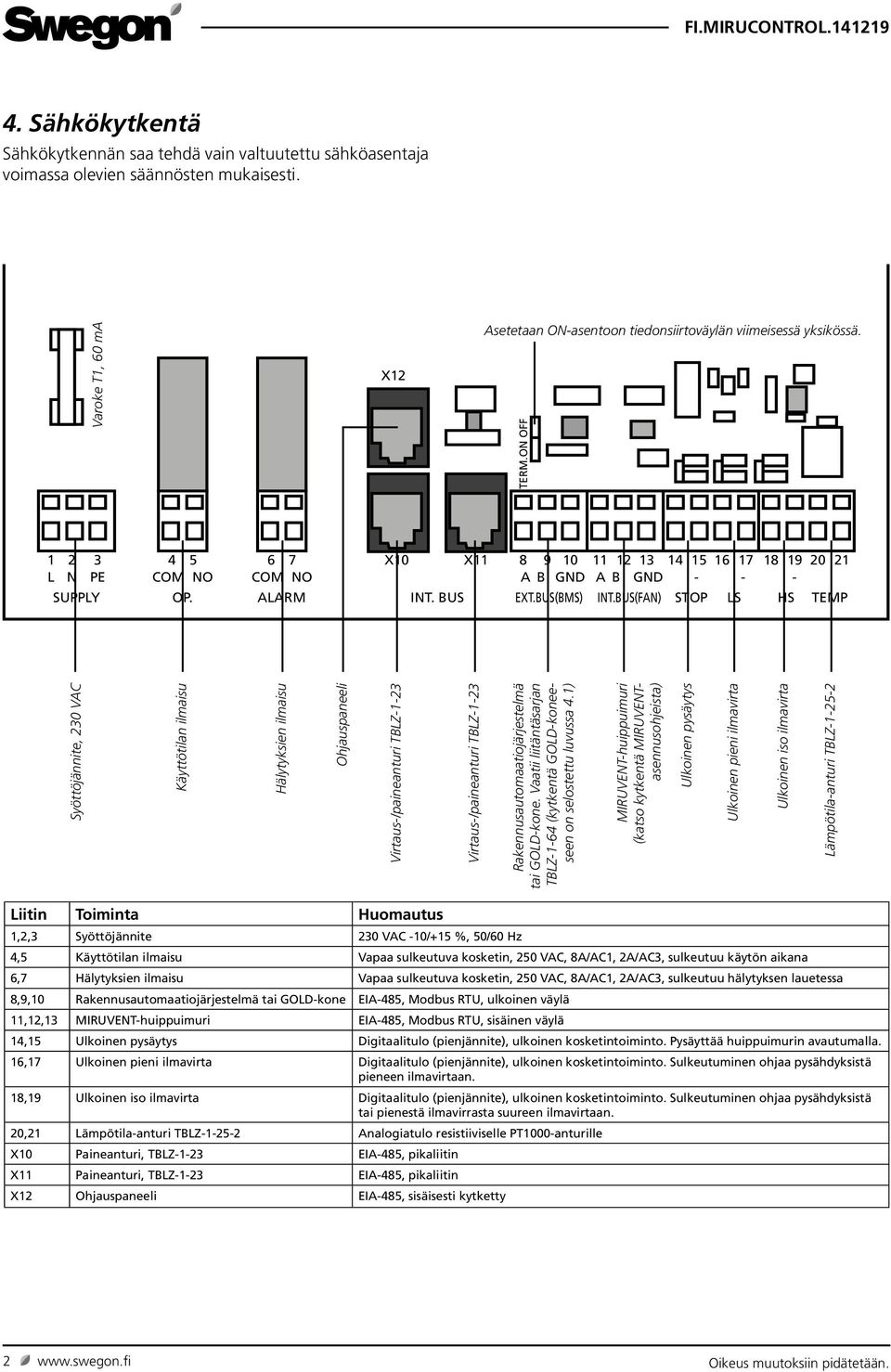

2 4. Sähkökytkentä Sähkökytkennän saa tehdä vain valtuutettu sähköasentaja voimassa olevien säännösten mukaisesti. Varoke T1, 60 ma X12 Asetetaan ON-asentoon tiedonsiirtoväylän viimeisessä yksikössä X10 X L N PE COM NO COM NO AB GND AB GND SUPPLY OP. ALARM INT. BUS EXT.BUS(BMS) INT.BUS(FAN) STOP LS HS TEMP Syöttöjännite, 230 VAC Käyttötilan ilmaisu Hälytyksien ilmaisu Ohjauspaneeli Virtaus-/paineanturi TBLZ-1-23 Virtaus-/paineanturi TBLZ-1-23 Rakennusautomaatiojärjestelmä tai GOLD-kone. Vaatii liitäntäsarjan TBLZ-1-64 (kytkentä GOLD-koneeseen on selostettu luvussa 4.1) TERM.ON OFF MIRUVENT-huippuimuri (katso kytkentä MIRUVENTasennusohjeista) Ulkoinen pysäytys Ulkoinen pieni ilmavirta Ulkoinen iso ilmavirta Lämpötila-anturi TBLZ Liitin Toiminta Huomautus 1,2,3 Syöttöjännite 230 VAC -10/+15 %, 50/60 Hz 4,5 Käyttötilan ilmaisu Vapaa sulkeutuva kosketin, 250 VAC, 8A/AC1, 2A/AC3, sulkeutuu käytön aikana 6,7 Hälytyksien ilmaisu Vapaa sulkeutuva kosketin, 250 VAC, 8A/AC1, 2A/AC3, sulkeutuu hälytyksen lauetessa 8,9,10 Rakennusautomaatiojärjestelmä tai GOLD-kone EIA-485, Modbus RTU, ulkoinen väylä 11,12,13 MIRUVENT-huippuimuri EIA-485, Modbus RTU, sisäinen väylä 14,15 Ulkoinen pysäytys Digitaalitulo (pienjännite), ulkoinen kosketintoiminto. Pysäyttää huippuimurin avautumalla. 16,17 Ulkoinen pieni ilmavirta Digitaalitulo (pienjännite), ulkoinen kosketintoiminto. Sulkeutuminen ohjaa pysähdyksistä pieneen ilmavirtaan. 18,19 Ulkoinen iso ilmavirta Digitaalitulo (pienjännite), ulkoinen kosketintoiminto. Sulkeutuminen ohjaa pysähdyksistä tai pienestä ilmavirrasta suureen ilmavirtaan. 20,21 Lämpötila-anturi TBLZ Analogiatulo resistiiviselle PT1000-anturille X10 Paineanturi, TBLZ-1-23 EIA-485, pikaliitin X11 Paineanturi, TBLZ-1-23 EIA-485, pikaliitin X12 Ohjauspaneeli EIA-485, sisäisesti kytketty 2 Oikeus muutoksiin pidätetään.

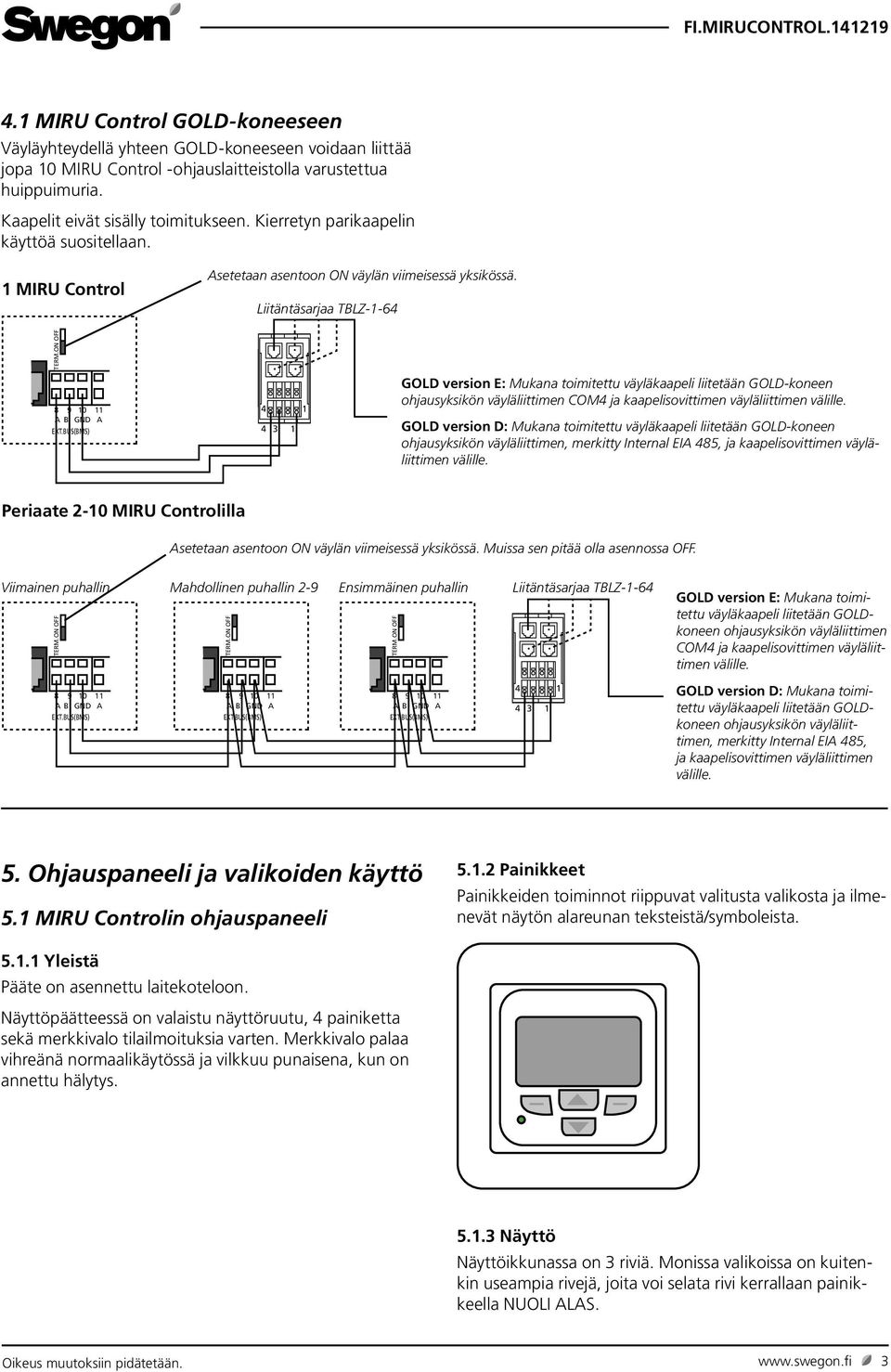

3 4.1 MIRU Control GOLD-koneeseen Väyläyhteydellä yhteen GOLD-koneeseen voidaan liittää jopa 10 MIRU Control -ohjauslaitteistolla varustettua huippuimuria. Kaapelit eivät sisälly toimitukseen. Kierretyn parikaapelin käyttöä suositellaan. 1 MIRU Control Asetetaan asentoon ON väylän viimeisessä yksikössä. Liitäntäsarjaa TBLZ-1-64 TERM.ON OFF AB GND A EXT.BUS(BMS) GOLD version E: Mukana toimitettu väyläkaapeli liitetään GOLD-koneen ohjausyksikön väyläliittimen COM4 ja kaapelisovittimen väyläliittimen välille. GOLD version D: Mukana toimitettu väyläkaapeli liitetään GOLD-koneen ohjausyksikön väyläliittimen, merkitty Internal EIA 485, ja kaapelisovittimen väyläliittimen välille. Periaate 2-10 MIRU Controlilla Asetetaan asentoon ON väylän viimeisessä yksikössä. Muissa sen pitää olla asennossa OFF. Viimainen puhallin TERM.ON OFF Mahdollinen puhallin 2-9 TERM.ON OFF Ensimmäinen puhallin TERM.ON OFF Liitäntäsarjaa TBLZ-1-64 GOLD version E: Mukana toimitettu väyläkaapeli liitetään GOLDkoneen ohjausyksikön väyläliittimen COM4 ja kaapelisovittimen väyläliittimen välille AB GND A EXT.BUS(BMS) AB GND A EXT.BUS(BMS) AB GND A EXT.BUS(BMS) GOLD version D: Mukana toimitettu väyläkaapeli liitetään GOLDkoneen ohjausyksikön väyläliittimen, merkitty Internal EIA 485, ja kaapelisovittimen väyläliittimen välille. 5. Ohjauspaneeli ja valikoiden käyttö 5.1 MIRU Controlin ohjauspaneeli Painikkeet Painikkeiden toiminnot riippuvat valitusta valikosta ja ilmenevät näytön alareunan teksteistä/symboleista Yleistä Pääte on asennettu laitekoteloon. Näyttöpäätteessä on valaistu näyttöruutu, 4 painiketta sekä merkkivalo tilailmoituksia varten. Merkkivalo palaa vihreänä normaalikäytössä ja vilkkuu punaisena, kun on annettu hälytys Näyttö Näyttöikkunassa on 3 riviä. Monissa valikoissa on kuitenkin useampia rivejä, joita voi selata rivi kerrallaan painikkeella NUOLI ALAS. Oikeus muutoksiin pidätetään. 3

4 5.2 Valikkorakenne Hälytykset Hälytysteksti <Poistu Nollaa> Ilmaisee hälytyksen tekstinä MIRU Control Ma 22:20 ISO ILMAV. Pysäytys Valikko Ilmaisee, että MIRUVENT-huippuimuria ohjaa jokin ulkoinen tulo: pysäytys, pieni ilmavirta, iso ilmavirta tai kellokytkin. Ilmaisee, että MIRUVENT-huippuimuria ohjaa sisäinen kellokytkin, pieni tai iso ilmavirta. Ilmaisee, että MIRUVENT-huippuimuria ohjaa ulkoinen valvontajärjestelmä ulkoisen väylän kautta. Käyttäjätaso HUOM! Valikkojen rakenne vaihtelee valituista toiminnoista riippuen. Aika / Pvm Virtaus / Paine Aika / Pvm Su :13 <Poistu Muokk.> Virtaus / paine Paine Pa 123 Asetusarvo Pa 200 <Poistu Muokk.> Energiatila SFP kw/m3/s Teho: 0 W <Poistu Nollaa> Lämpötilakomp. Lämp. C 25,7 <Poistu Muokk.> Perusasetukset Koko Ilmav. yksikkö m3/s <Poistu Muokk.> Kieli Suomi <Poistu Hyväksy> Ohjelmaversiot Säätöyksikkö 1.0 Näyttö 1.0 <Poistu Huoltotaso Tarvitaan koodi, katso kohta 8. Anna koodi <Poistu > 4 Oikeus muutoksiin pidätetään.

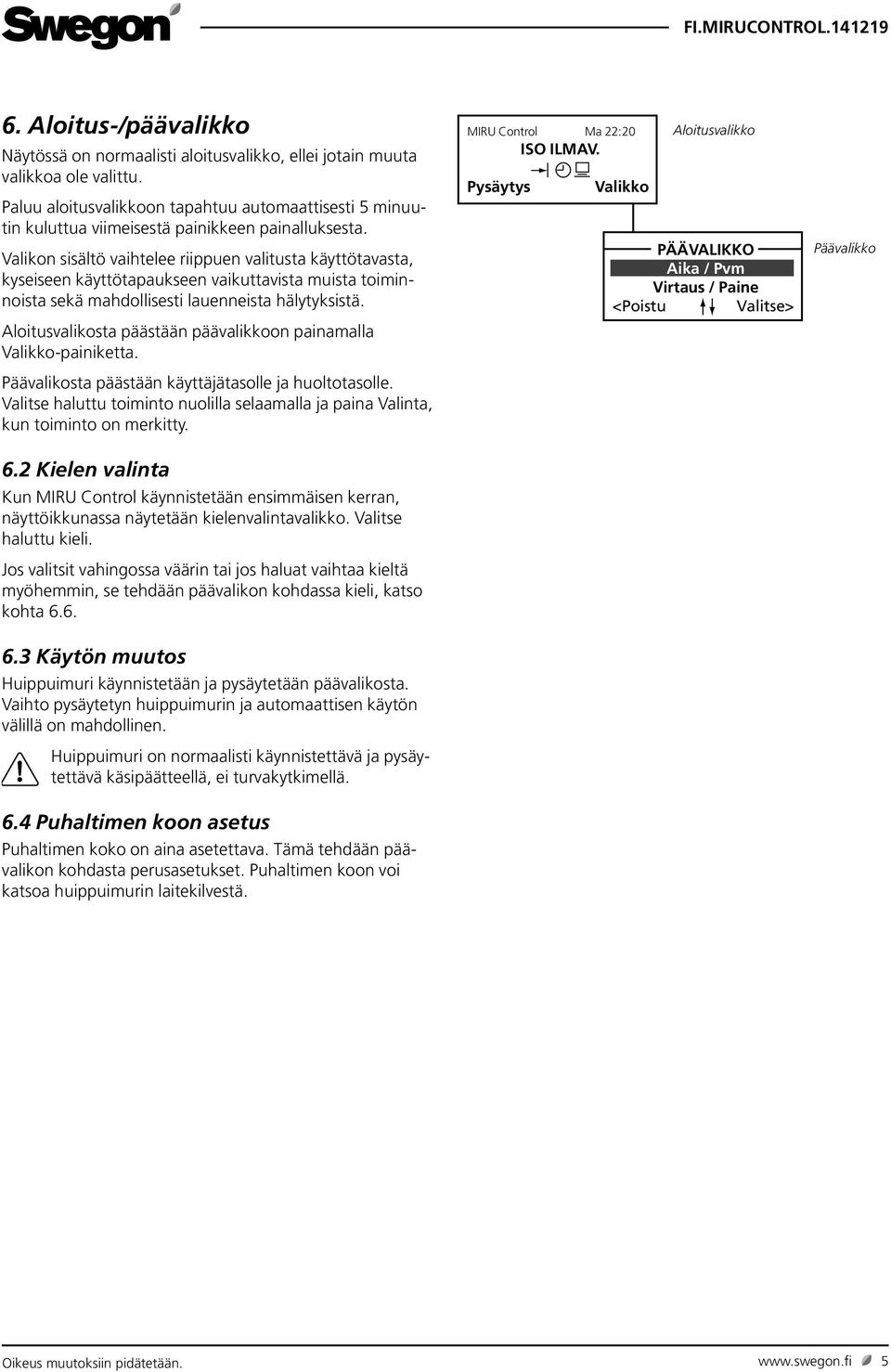

5 6. Aloitus-/päävalikko Näytössä on normaalisti aloitusvalikko, ellei jotain muuta valikkoa ole valittu. Paluu aloitusvalikkoon tapahtuu automaattisesti 5 minuutin kuluttua viimeisestä painikkeen painalluksesta. Valikon sisältö vaihtelee riippuen valitusta käyttötavasta, kyseiseen käyttötapaukseen vaikuttavista muista toiminnoista sekä mahdollisesti lauenneista hälytyksistä. Aloitusvalikosta päästään päävalikkoon painamalla Valikko-painiketta. Päävalikosta päästään käyttäjätasolle ja huoltotasolle. Valitse haluttu toiminto nuolilla selaamalla ja paina Valinta, kun toiminto on merkitty. 6.2 Kielen valinta Kun MIRU Control käynnistetään ensimmäisen kerran, näyttöikkunassa näytetään kielenvalintavalikko. Valitse haluttu kieli. Jos valitsit vahingossa väärin tai jos haluat vaihtaa kieltä myöhemmin, se tehdään päävalikon kohdassa kieli, katso kohta Käytön muutos Huippuimuri käynnistetään ja pysäytetään päävalikosta. Vaihto pysäytetyn huippuimurin ja automaattisen käytön välillä on mahdollinen. Huippuimuri on normaalisti käynnistettävä ja pysäytettävä käsipäätteellä, ei turvakytkimellä. 6.4 Puhaltimen koon asetus Puhaltimen koko on aina asetettava. Tämä tehdään päävalikon kohdasta perusasetukset. Puhaltimen koon voi katsoa huippuimurin laitekilvestä. MIRU Control Ma 22:20 ISO ILMAV. Pysäytys Valikko Aloitusvalikko Aika / Pvm Virtaus / Paine Päävalikko Oikeus muutoksiin pidätetään. 5

6 7. Käyttäjätaso 7.1 Aika/päiväys, kellokytkin Aika / Pvm Päivämäärä ja kellonaika voidaan asettaa ja tarvittaessa niitä voi muuttaa. Kellokytkin huomioi karkausvuodet automaattisesti. EU-standardin mukainen kesä-/talviajan vaihto on ohjelmoitu valmiiksi. Tämä vaihto voidaan estää. Viikko-ohjelma/aikaohjelmat Kellonajat ja päivät ohjelmoimalla määrätään, milloin huippuimurin on käytävä isolla ja milloin pienellä ilmamäärällä. Ohjelmoimattomat ajat merkitsevät, että huippuimuri on pysäytetty (ellei digitaalituloja tai tiedonsiirtoa ole aktivoitu). Neljä aikaohjelmaa voidaan asettaa. Jos käyttöajat ovat samanlaiset viikon jokaisena päivänä (ma-su), tarvitaan vain yksi aikaohjelma. Jos käyttöajat ovat erilaiset eri viikonpäivinä, ne ohjelmoidaan eri aikaohjelmiin (ma-pe, la-su tai ma, ti, ke jne.). Ympärivuorokautisessa käytössä on suositeltavaa käyttää digitaalituloja. Aika / Pvm Virtaus / Paine Aika / Pvm Su :13 Aikaohjelma <Poistu Muokk.> Asetukset: Arvo Säätöalue Tehdasasetus AIKA / PVM Vuosi Kuukausi Tam-Jou Tam Päivä Ma-Su (autom.) Automaattinen Päiväys Aika 00:00-23:59 00:00 Autom. kesäaika Kyllä/Ei Kyllä AIKAOHJELMA 1-4* Ohjelma 1-4 Valitaan Jakso Ei aktiivinen Ei aktiivinen Ma, Ti, Ke jne. Ma - Pe La - Su Ma - Su Käyttö Pieni ilmavirta/iso Pieni ilmavirta ilmavirta Käynnistysaika 00:00-23:59 00:00 Pysäytysaika 00:00-23:59 00:00 * Yhdistettäessä GOLD-koneeseen nämä asetukset tehdään GOLDkoneen käsipäätteellä tai verkkosivun kautta. MIRU Controlin näytöstä voidaan vain lukea asetetut arvot. 6 Oikeus muutoksiin pidätetään.

7 7.2 Virtaus / Paine Perustoiminnot asetetaan Perusasetuksissa ja arvot luetaan ja asetetaan valikkoryhmässä Virtaus / Paine Säädöt Virtaussäätö Virtaussäätö tarkoittaa, että huippuimuri pitää asetetun ilmavirran vakiona. Huippuimurin pyörimisnopeutta säädetään automaattisesti niin, että ilmavirta on oikea. Vakiosäädön ansiosta ilmavirta pysyy aina alun perin asetetussa arvossa. Virtaus mitataan ulkoisella paineanturilla, joka asennetaan huippuimuriin. Huippuimurissa on myös mittausnipat virtausmittausta varten. Anturi kytketään säätöyksikön väylätiedonsiirtoon. Haluttu asetusarvo (erikseen pienelle ja suurelle ilmamäärälle) asetetaan yksiköinä l/s, m3/s tai m3/h. On kuitenkin huomattava, että kaikki ilmanvaihtojärjestelmässä painehäviöitä aiheuttavat tekijät, esim. laitteen tukkeutuminen ja suodattimien likaantuminen, lisäävät automaattisesti myös huippuimurin käyntinopeutta. Tämä puolestaan lisää energiankulutusta ja saattaa äänen vuoksi aiheuttaa viihtyvyysongelmia. Toimintaa voidaan rajoittaa niin, että huippuimurin käyntinopeus ei ylitä asetettuja maksimiarvoja. Painesäätö Ilmavirtaa säädetään automaattisesti niin, että kanavapaine pysyy vakiona. Säätötyyppiä kutsutaan myös VAVsäädöksi (Variable Air Volume = säädettävä ilmamäärä). Painesäätöä käytetään, kun esim. säätöpellit lisäävät tai vähentävät ilmamäärää ilmanvaihtojärjestelmän eri osissa. Kanavapaine mitataan ulkoisella paineanturilla kanavasta, joka liitetään säätöyksikön väylätiedonsiirtoon. Haluttu asetusarvo (erikseen pienelle ja suurelle ilmamäärälle) asetetaan yksiköinä Pa. Toimintaa voidaan rajoittaa niin, että huippuimurin käyntinopeus ei ylitä asetettuja maksimiarvoja. Virtaus / Paine Energiatila Virtaus / Paine Paine Pa 123 Asetusarvo Pa 200 Virtaus m3/s 345 Käyttötaso % <Poistu Muokk.> <Peruuta Pieni ilmav. <Peruuta Iso ilmav. <Peruuta Maks.ilmav. Hyväksy> 100 Hyväksy> % Hyväksy> Lukeminen Käytetään toiminnan tarkastukseen. Kytkety(i)stä paineantur(e)ista riippuen voidaan lukea todellinen paine ja ilmavirta Asetukset Asetettavissa olevat arvot riippuvat siitä, mitä toimintoja perusasetuksissa on valittu sekä kyseisen konekoon minimi- ja maksimivirtauksesta (katso alla oleva taulukko). Valitusta toiminnosta riippuen voidaan asettaa ilmavirta (l/s, m 3 /s, m 3 /h) tai paine (Pa). Yhdistettäessä GOLD-koneeseen asetuksia voidaan muuttaa vain GOLD-koneen käsipäätteellä. Pieni ilmavirta On aina asetettava. Iso ilmavirta On aina asetettava. Maks.ilmavirta Mahdollistaa huippuimurin suurimman käyntinopeuden rajoittamisen. Tehdasasetus on 100 %. Min.ilmavirrat, Maks.ilmavirrat, Pieni ilmavirta, Iso ilmavirta ILMAVIRTA MIN.F MAKS.ILMAV. PIENIN PORRAS TEHDASASETETTU PIENI ILMAV. TEHDASASETETTU ISO ILMAV. MIRU- m 3 /h m 3 /s m 3 /h m 3 /s m 3 /h m 3 /s m 3 /h m 3 /s m 3 /h m 3 /s , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,00 Oikeus muutoksiin pidätetään. 7

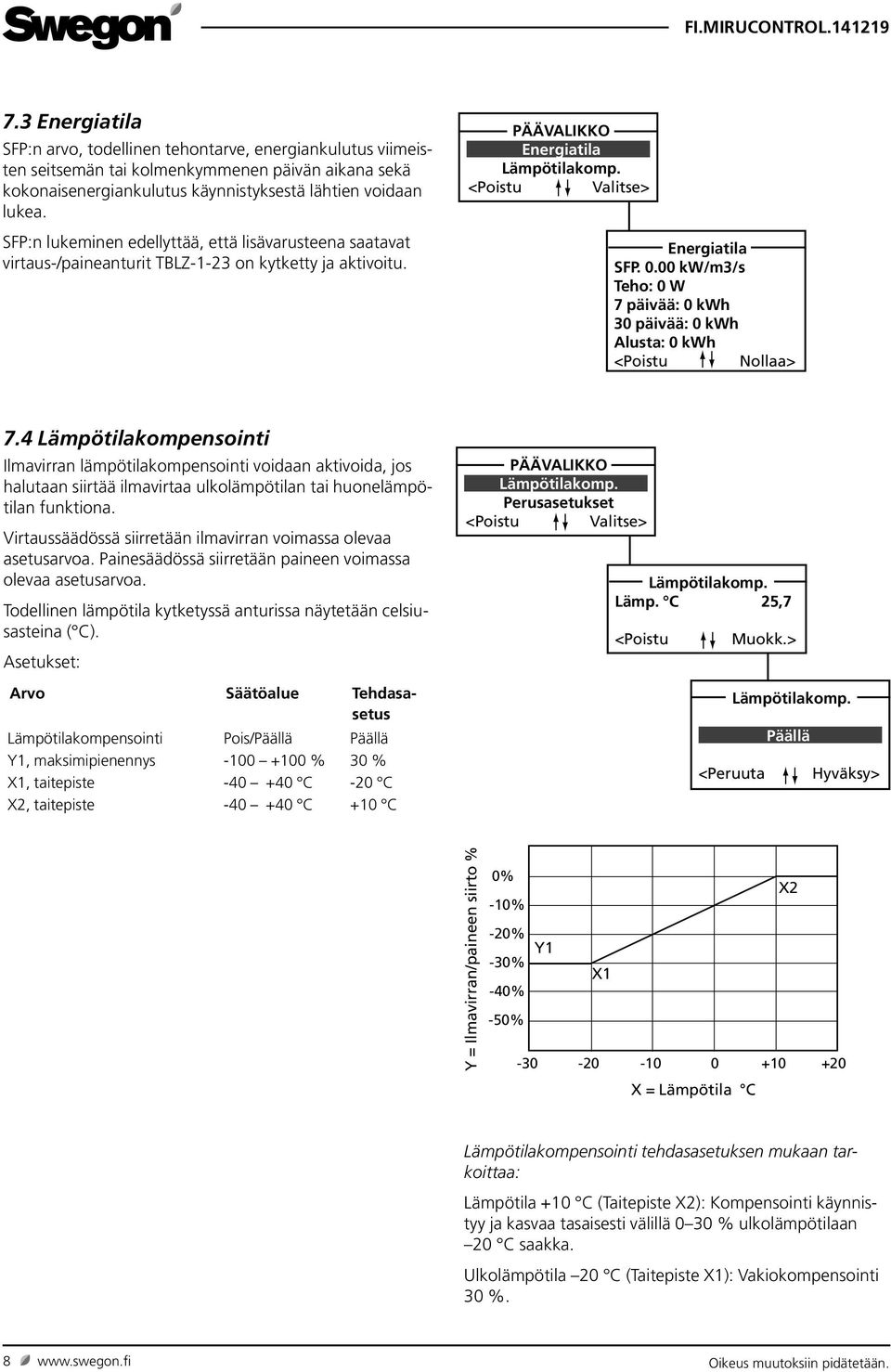

8 7.3 Energiatila SFP:n arvo, todellinen tehontarve, energiankulutus viimeisten seitsemän tai kolmenkymmenen päivän aikana sekä kokonaisenergiankulutus käynnistyksestä lähtien voidaan lukea. SFP:n lukeminen edellyttää, että lisävarusteena saatavat virtaus-/paineanturit TBLZ-1-23 on kytketty ja aktivoitu. Energiatila Lämpötilakomp. Energiatila SFP kw/m3/s Teho: 0 W 7 päivää: 0 kwh 30 päivää: 0 kwh Alusta: 0 kwh <Poistu Nollaa> 7.4 Lämpötilakompensointi Ilmavirran lämpötilakompensointi voidaan aktivoida, jos halutaan siirtää ilmavirtaa ulkolämpötilan tai huonelämpötilan funktiona. Virtaussäädössä siirretään ilmavirran voimassa olevaa asetusarvoa. Painesäädössä siirretään paineen voimassa olevaa asetusarvoa. Todellinen lämpötila kytketyssä anturissa näytetään celsiusasteina ( C). Asetukset: Arvo Säätöalue Tehdasasetus Lämpötilakompensointi Pois/Päällä Päällä Y1, maksimipienennys % 30 % X1, taitepiste C -20 C X2, taitepiste C +10 C Lämpötilakomp. Perusasetukset Lämpötilakomp. Lämp. C 25,7 <Poistu Muokk.> <Peruuta Lämpötilakomp. Päällä Hyväksy> Y = Ilmavirran/paineen siirto % 0% X2-10% -20% Y1-30% X1-40% -50% X = Lämpötila C Lämpötilakompensointi tehdasasetuksen mukaan tarkoittaa: Lämpötila +10 C (Taitepiste X2): Kompensointi käynnistyy ja kasvaa tasaisesti välillä 0 30 % ulkolämpötilaan 20 C saakka. Ulkolämpötila 20 C (Taitepiste X1): Vakiokompensointi 30 %. 8 Oikeus muutoksiin pidätetään.

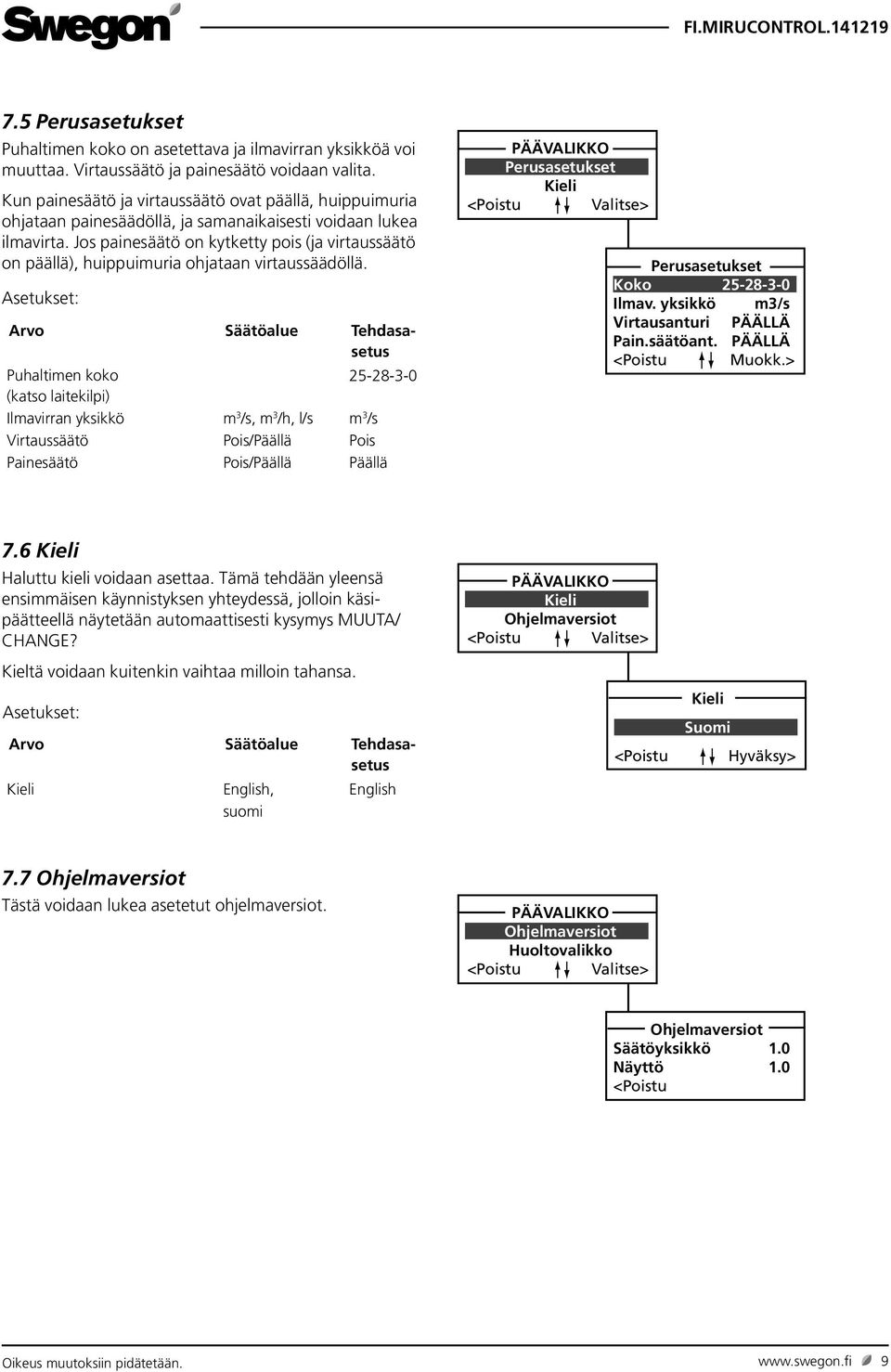

9 7.5 Perusasetukset Puhaltimen koko on asetettava ja ilmavirran yksikköä voi muuttaa. Virtaussäätö ja painesäätö voidaan valita. Kun painesäätö ja virtaussäätö ovat päällä, huippuimuria ohjataan painesäädöllä, ja samanaikaisesti voidaan lukea ilmavirta. Jos painesäätö on kytketty pois (ja virtaussäätö on päällä), huippuimuria ohjataan virtaussäädöllä. Asetukset: Arvo Säätöalue Tehdasasetus Puhaltimen koko (katso laitekilpi) Ilmavirran yksikkö m 3 /s, m 3 /h, l/s m 3 /s Virtaussäätö Pois/Päällä Pois Painesäätö Pois/Päällä Päällä Perusasetukset Kieli Perusasetukset Koko Ilmav. yksikkö m3/s Virtausanturi PÄÄLLÄ Pain.säätöant. PÄÄLLÄ <Poistu Muokk.> 7.6 Kieli Haluttu kieli voidaan asettaa. Tämä tehdään yleensä ensimmäisen käynnistyksen yhteydessä, jolloin käsipäätteellä näytetään automaattisesti kysymys MUUTA/ CHANGE? Kieltä voidaan kuitenkin vaihtaa milloin tahansa. Asetukset: Arvo Säätöalue Tehdasasetus Kieli English, English suomi Kieli Ohjelmaversiot <Poistu Kieli Suomi Hyväksy> 7.7 Ohjelmaversiot Tästä voidaan lukea asetetut ohjelmaversiot. Ohjelmaversiot Huoltovalikko Ohjelmaversiot Säätöyksikkö 1.0 Näyttö 1.0 <Poistu Oikeus muutoksiin pidätetään. 9

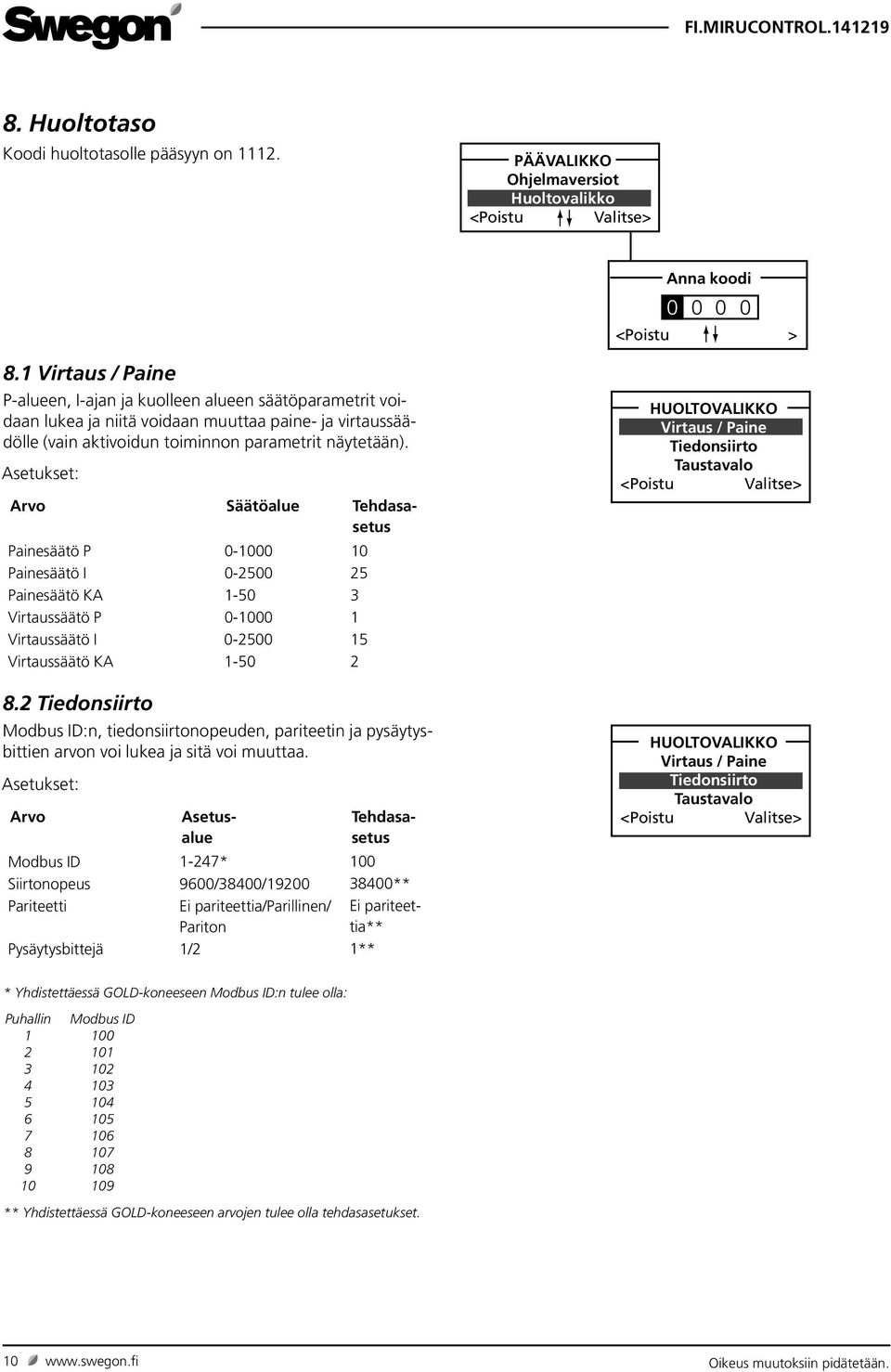

10 8. Huoltotaso Koodi huoltotasolle pääsyyn on Ohjelmaversiot Huoltovalikko Anna koodi <Poistu > 8.1 Virtaus / Paine P-alueen, I-ajan ja kuolleen alueen säätöparametrit voidaan lukea ja niitä voidaan muuttaa paine- ja virtaussäädölle (vain aktivoidun toiminnon parametrit näytetään). Asetukset: Arvo Säätöalue Tehdasasetus Painesäätö P Painesäätö I Painesäätö KA Virtaussäätö P Virtaussäätö I Virtaussäätö KA Tiedonsiirto Modbus ID:n, tiedonsiirtonopeuden, pariteetin ja pysäytysbittien arvon voi lukea ja sitä voi muuttaa. Asetukset: Arvo Asetusalue Tehdasasetus Modbus ID 1-247* 100 Siirtonopeus 9600/38400/ ** Pariteetti Ei pariteettia/parillinen/ Pariton Ei pariteettia** Pysäytysbittejä 1/2 1** HUOLTOVALIKKO Virtaus / Paine Tiedonsiirto Taustavalo HUOLTOVALIKKO Virtaus / Paine Tiedonsiirto Taustavalo * Yhdistettäessä GOLD-koneeseen Modbus ID:n tulee olla: Puhallin Modbus ID ** Yhdistettäessä GOLD-koneeseen arvojen tulee olla tehdasasetukset Oikeus muutoksiin pidätetään.

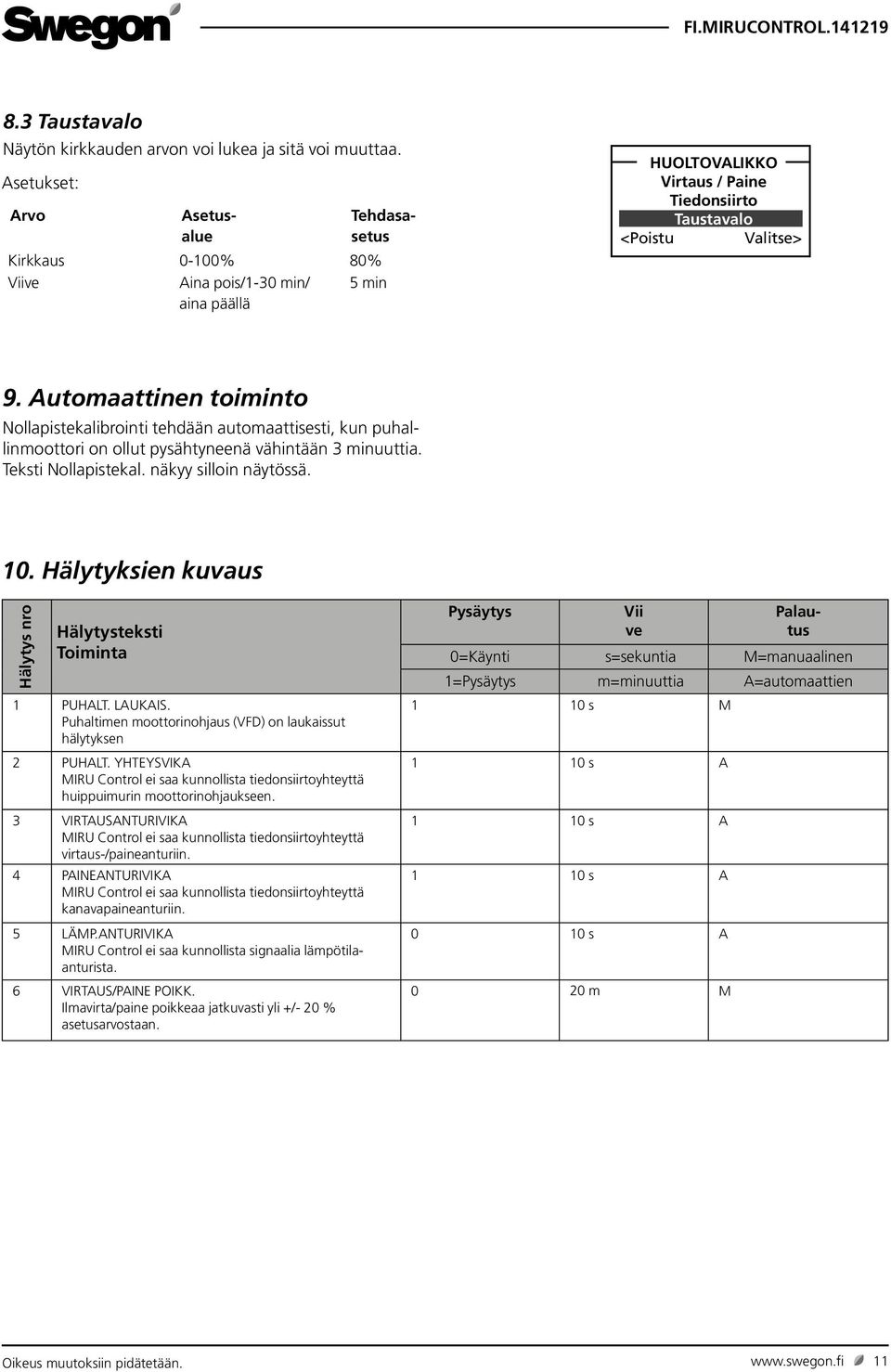

11 8.3 Taustavalo Näytön kirkkauden arvon voi lukea ja sitä voi muuttaa. Asetukset: Arvo Asetusalue Kirkkaus 0-100% 80% Viive Aina pois/1-30 min/ 5 min aina päällä HUOLTOVALIKKO Virtaus / Paine Tiedonsiirto Taustavalo 9. Automaattinen toiminto Nollapistekalibrointi tehdään automaattisesti, kun puhallinmoottori on ollut pysähtyneenä vähintään 3 minuuttia. Teksti Nollapistekal. näkyy silloin näytössä. 10. Hälytyksien kuvaus Hälytys nro Hälytysteksti Toiminta 1 PUHALT. LAUKAIS. Puhaltimen moottorinohjaus (VFD) on laukaissut hälytyksen 2 PUHALT. YHTEYSVIKA MIRU Control ei saa kunnollista tiedonsiirtoyhteyttä huippuimurin moottorinohjaukseen. 3 VIRTAUSANTURIVIKA MIRU Control ei saa kunnollista tiedonsiirtoyhteyttä virtaus-/paineanturiin. 4 PAINEANTURIVIKA MIRU Control ei saa kunnollista tiedonsiirtoyhteyttä kanavapaineanturiin. 5 LÄMP.ANTURIVIKA MIRU Control ei saa kunnollista signaalia lämpötilaanturista. 6 VIRTAUS/PAINE POIKK. Ilmavirta/paine poikkeaa jatkuvasti yli +/- 20 % asetusarvostaan. Pysäytys Vii ve Tehdasasetus Palautus 0=Käynti s=sekuntia M=manuaalinen 1=Pysäytys m=minuuttia A=automaattien 1 10 s M 1 10 s A 1 10 s A 1 10 s A 0 10 s A 0 20 m M Oikeus muutoksiin pidätetään. 11

12 11. Käyttöönottopöytäkirja Yritys Myös digitaalisena osoitteessa Käsittelijä Asiakas Päiväys SO-nro: Laitt. Kohde/Huippuimuri Yksilöllinen nro: Laitt. osoite Tyyppi/koko Ohjelmaversio Kellokytkin, asetettu aikaan Muu ohjaus Autom. kesäaika Kyllä Ei Kellokytkimen aikaohjelmien asetus Ohjelma Käyttötila Kellonajat Viikonpäivä 1 Pieni Iso : : : 2 Pieni Iso : : : 3 Pieni Iso : : : 4 Pieni Iso : : : 12 Oikeus muutoksiin pidätetään.

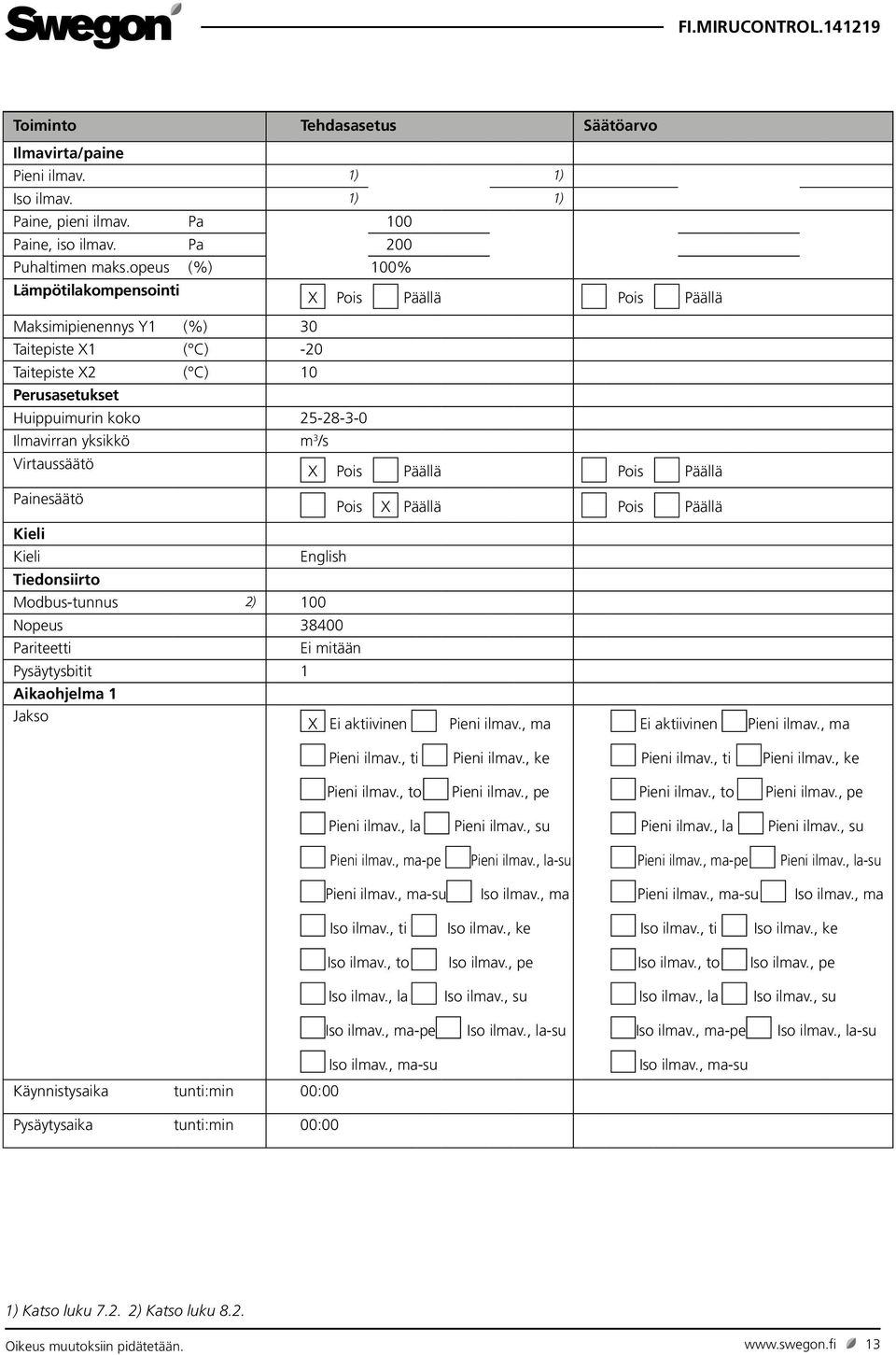

13 Toiminto Tehdasasetus Säätöarvo Ilmavirta/paine Pieni ilmav. 1) 1) Iso ilmav. 1) 1) Paine, pieni ilmav. Pa 100 Paine, iso ilmav. Pa 200 Puhaltimen maks.opeus (%) 100% Lämpötilakompensointi X Pois Päällä Pois Päällä Maksimipienennys Y1 (%) 30 Taitepiste X1 ( C) -20 Taitepiste X2 ( C) 10 Perusasetukset Huippuimurin koko Ilmavirran yksikkö m 3 /s Virtaussäätö X Pois Päällä Pois Päällä Painesäätö Pois X Päällä Pois Päällä Kieli Kieli English Tiedonsiirto Modbus-tunnus 2) 100 Nopeus Pariteetti Ei mitään Pysäytysbitit 1 Aikaohjelma 1 Jakso X Ei aktiivinen Pieni ilmav., ma Ei aktiivinen Pieni ilmav., ma Pieni ilmav., ti Pieni ilmav., ke Pieni ilmav., ti Pieni ilmav., ke Pieni ilmav., to Pieni ilmav., pe Pieni ilmav., to Pieni ilmav., pe Pieni ilmav., la Pieni ilmav., su Pieni ilmav., la Pieni ilmav., su Pieni ilmav., ma-pe Pieni ilmav., la-su Pieni ilmav., ma-pe Pieni ilmav., la-su Pieni ilmav., ma-su Iso ilmav., ma Pieni ilmav., ma-su Iso ilmav., ma Iso ilmav., ti Iso ilmav., ke Iso ilmav., ti Iso ilmav., ke Iso ilmav., to Iso ilmav., pe Iso ilmav., to Iso ilmav., pe Iso ilmav., la Iso ilmav., su Iso ilmav., la Iso ilmav., su Iso ilmav., ma-pe Iso ilmav., la-su Iso ilmav., ma-pe Iso ilmav., la-su Iso ilmav., ma-su Käynnistysaika tunti:min 00:00 Iso ilmav., ma-su Pysäytysaika tunti:min 00:00 1) Katso luku ) Katso luku 8.2. Oikeus muutoksiin pidätetään. 13

14 Toiminto Tehdasasetus Säätöarvo Aikaohjelma 2 Jakso X Ei aktiivinen Pieni ilmav., ma Ei aktiivinen Pieni ilmav., ma Pieni ilmav., ti Pieni ilmav., ke Pieni ilmav., ti Pieni ilmav., ke Pieni ilmav., to Pieni ilmav., pe Pieni ilmav., to Pieni ilmav., pe Pieni ilmav., la Pieni ilmav., su Pieni ilmav., la Pieni ilmav., su Pieni ilmav., ma-pe Pieni ilmav., la-su Pieni ilmav., ma-pe Pieni ilmav., la-su Pieni ilmav., ma-su Iso ilmav., ma Pieni ilmav., ma-su Iso ilmav., ma Iso ilmav., ti Iso ilmav., ke Iso ilmav., ti Iso ilmav., ke Iso ilmav., to Iso ilmav., pe Iso ilmav., to Iso ilmav., pe Iso ilmav., la Iso ilmav., su Iso ilmav., la Iso ilmav., su Iso ilmav., ma-pe Iso ilmav., la-su Iso ilmav., ma-pe Iso ilmav., la-su Iso ilmav., ma-su Käynnistysaika tunti:min 00:00 Iso ilmav., ma-su Pysäytysaika tunti:min 00:00 Aikaohjelma 3 Jakso X Ei aktiivinen Pieni ilmav., ma Ei aktiivinen Pieni ilmav., ma Pieni ilmav., ti Pieni ilmav., ke Pieni ilmav., ti Pieni ilmav., ke Pieni ilmav., to Pieni ilmav., pe Pieni ilmav., to Pieni ilmav., pe Pieni ilmav., la Pieni ilmav., su Pieni ilmav., la Pieni ilmav., su Pieni ilmav., ma-pe Pieni ilmav., la-su Pieni ilmav., ma-pe Pieni ilmav., la-su Pieni ilmav., ma-su Iso ilmav., ma Pieni ilmav., ma-su Iso ilmav., ma Iso ilmav., ti Iso ilmav., ke Iso ilmav., ti Iso ilmav., ke Iso ilmav., to Iso ilmav., pe Iso ilmav., to Iso ilmav., pe Iso ilmav., la Iso ilmav., su Iso ilmav., la Iso ilmav., su Iso ilmav., ma-pe Iso ilmav., la-su Iso ilmav., ma-pe Iso ilmav., la-su Iso ilmav., ma-su Käynnistysaika tunti:min 00:00 Iso ilmav., ma-su Pysäytysaika tunti:min 00: Oikeus muutoksiin pidätetään.

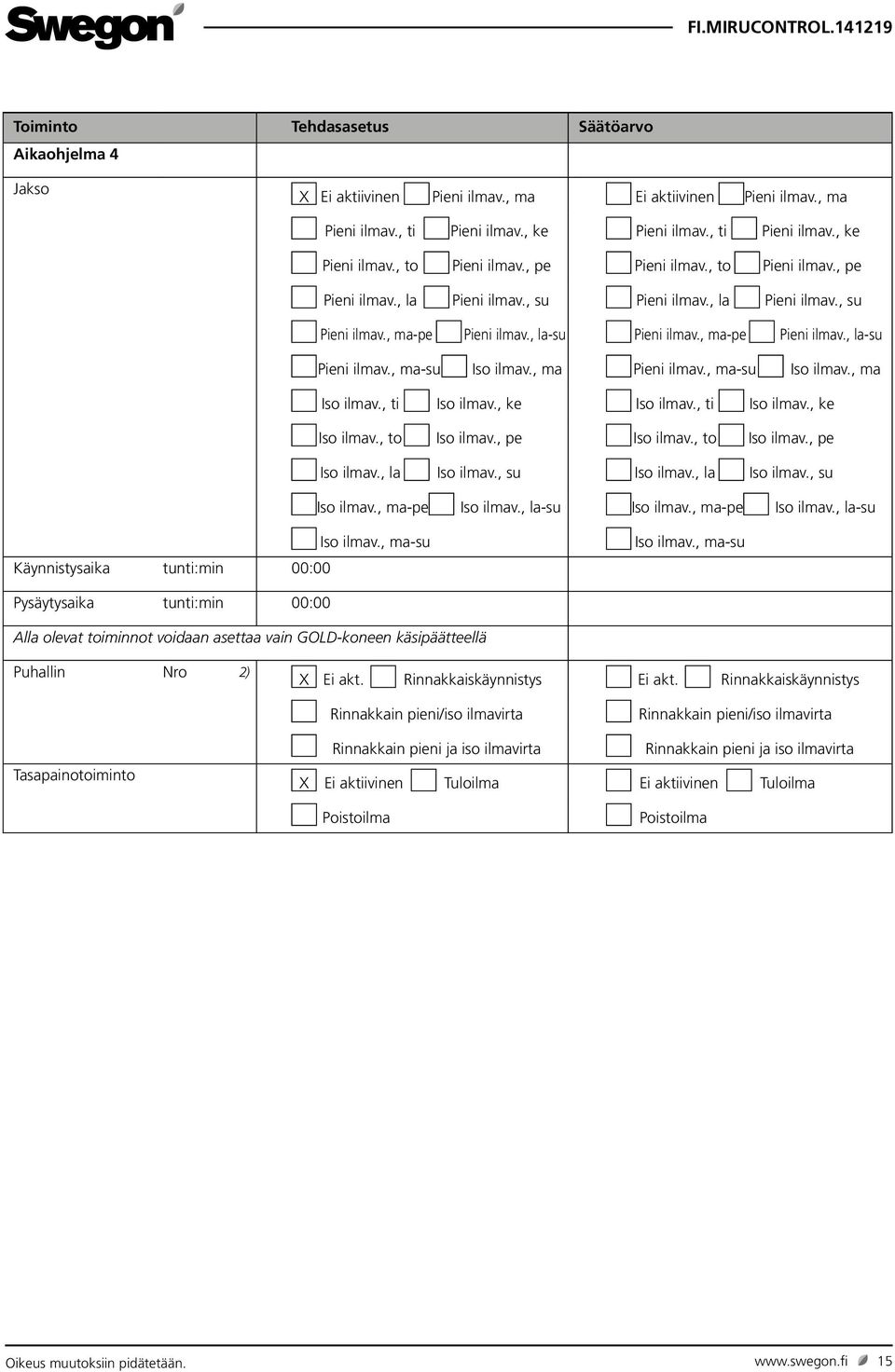

15 Toiminto Tehdasasetus Säätöarvo Aikaohjelma 4 Jakso X Ei aktiivinen Pieni ilmav., ma Ei aktiivinen Pieni ilmav., ma Pieni ilmav., ti Pieni ilmav., ke Pieni ilmav., ti Pieni ilmav., ke Pieni ilmav., to Pieni ilmav., pe Pieni ilmav., to Pieni ilmav., pe Pieni ilmav., la Pieni ilmav., su Pieni ilmav., la Pieni ilmav., su Pieni ilmav., ma-pe Pieni ilmav., la-su Pieni ilmav., ma-pe Pieni ilmav., la-su Pieni ilmav., ma-su Iso ilmav., ma Pieni ilmav., ma-su Iso ilmav., ma Iso ilmav., ti Iso ilmav., ke Iso ilmav., ti Iso ilmav., ke Iso ilmav., to Iso ilmav., pe Iso ilmav., to Iso ilmav., pe Iso ilmav., la Iso ilmav., su Iso ilmav., la Iso ilmav., su Iso ilmav., ma-pe Iso ilmav., la-su Iso ilmav., ma-pe Iso ilmav., la-su Iso ilmav., ma-su Käynnistysaika tunti:min 00:00 Iso ilmav., ma-su Pysäytysaika tunti:min 00:00 Alla olevat toiminnot voidaan asettaa vain GOLD-koneen käsipäätteellä Puhallin Nro 2) X Ei akt. Rinnakkaiskäynnistys Ei akt. Rinnakkaiskäynnistys Rinnakkain pieni/iso ilmavirta Rinnakkain pieni/iso ilmavirta Tasapainotoiminto Rinnakkain pieni ja iso ilmavirta Rinnakkain pieni ja iso ilmavirta X Ei aktiivinen Tuloilma Ei aktiivinen Tuloilma Poistoilma Poistoilma Oikeus muutoksiin pidätetään. 15

16 16 Oikeus muutoksiin pidätetään.
