SAVE VTR 150/K. Käyttöohje

Koko: px
Aloita esitys sivulta:

Download "SAVE VTR 150/K. Käyttöohje"

Transkriptio

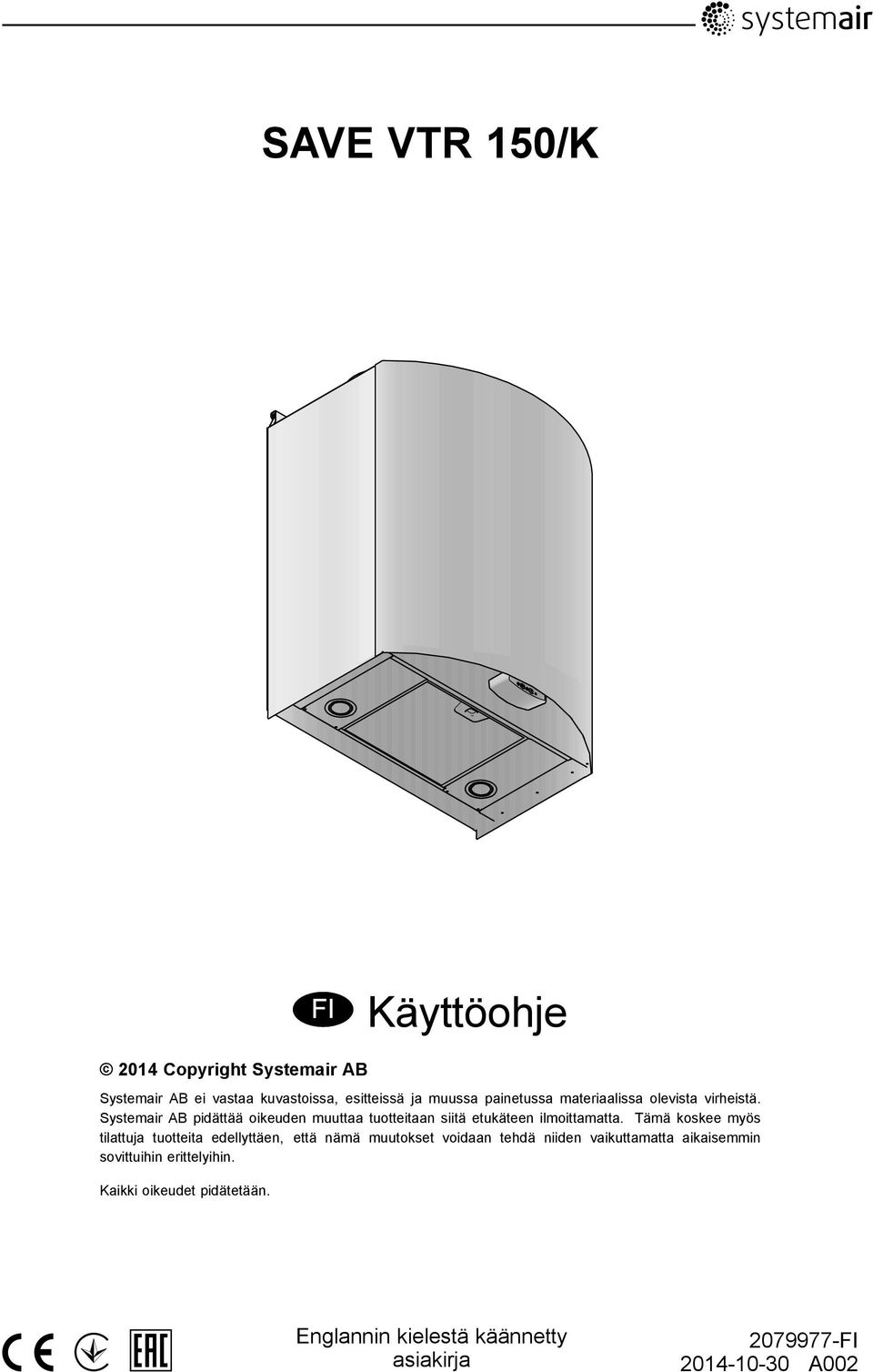

1 2014 Copyright Systemair AB Systemair AB ei vastaa kuvastoissa, esitteissä ja muussa painetussa materiaalissa olevista virheistä. Systemair AB pidättää oikeuden muuttaa tuotteitaan siitä etukäteen ilmoittamatta. Tämä koskee myös tilattuja tuotteita edellyttäen, että nämä muutokset voidaan tehdä niiden vaikuttamatta aikaisemmin sovittuihin erittelyihin. Kaikki oikeudet pidätetään. Englannin kielestä käännetty asiakirja FI A002

2 Sisällysluettelo 1 Varoitukset Johdanto Liesituuletin Määrittely Ohjauspaneeli Näytön symbolit Lämpötilan asettaminen Ilmavirran manuaalinen asetus Viikko-ohjelman ohjelmointi Manuaalinen ja automaattinen kesätila Liesituulettimen huolto Liesituulettimen puhdistus Halogeenilamppujen vaihto Laitteen huolto Varoitukset Etupaneelin irrotus/asennus Etulevyn irrotus/asennus Suodattimien vaihto Suodatinlaskurin palautus Lämmönsiirtimen tarkastus ja puhdistus Puhaltimien puhdistus Roottorin käyttöhihnan vaihtaminen Ylikuumenemisanturin palautuspainike Kanaviston huolto Poistosäleikköjen ja tuloilmahajottimien puhdistus Ulkoilmanoton tarkastus Kattohormin tarkastaminen Kanaviston tarkastus ja puhdistus Vianetsintä Hälytysluettelo Laitekilpi...17

3 1 Varoitukset Seuraavat varoitukset on esitetty asiakirjan eri jaksoissa: Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät ja huoltotyöt on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Varoitus Järjestelmän tulee olla päällä jatkuvasti ja se pitää pysäyttää vain kunnossapitoa/huoltoa varten. Yksikön ja ilmanvaihtojärjestelmän asennustyöt on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Varo teräviä reunoja asennuksen ja huollon yhteydessä. Käytä suojakäsineitä. Vaikka koneen jännitteensyöttö on irtikytketty, sisällä olevat pyörivät osat eivät kenties ole vielä pysähtyneet ja aiheuttavat sen vuoksi tapaturmavaaran. Varmista ennen yksikön käynnistämistä, että suodattimet on asennettu. Tuotetta saavat käyttää ainoastaan henkilöt, joilla on tarpeeksi tietoa tai koulutusta tällä alalla, tai käytön tulee tapahtua tällaisen henkilön valvonnassa. Varo Älä kytke kuivausrumpuja ilmanvaihtojärjestelmään. Kanavaliitännät/kanavien päät tulee suojata varastoinnin ja asennuksen ajaksi. 2 Johdanto on lämmön talteenottoyksikkö sisäänrakennetulla pyörivällä, erittäin tehokkaalla lämmönsiirtimellä ja liesituulettimella. sopii pienempiin huoneistoihin ja taloihin. Se syöttää suodatettua ulkoilmaa asuintiloihin ja poistaa ilmaa kylpyhuoneesta, keittiöstä ja märkätiloista. Malliversioita on kaksi, oikea- (R) ja vasenkätinen (L). Molemmissa malleissa on valmiiksi asennettu 500 W tai 1000 W lämmityspatteri. Eri mallit tunnistaa sisäisten komponenttien sijoittelusta. Tässä käyttöohjeessa selostetaan vasenkätisen (L) laitteen käytön ja huollon perusteet. Huom! Tässä käsikirjassa on kuvattu vasenkätinen (L) malli. Oikeakätisen (R) mallin sisäpuoli on peilikuva Systemair AB

4 3 Liesituuletin Vaara ÄLÄ liekitä liesituulettimen alla sen toimiessa. Varmista, että tilaan tuleva ilmavirta on riittävä, kun liesituuletin on käytössä. Valot sytytetään painamalla A-painiketta. Ilmanvaihtopelti avataan ruoanvalmistuksen ajaksi painamalla kerran B-painiketta. LED-merkkivalo (C) palaa jatkuvasti. Voit tehostaa ilmanvaihtoa painamalla uudelleen B-painiketta. LED-merkkivalo (C) vilkkuu. Ilmanvaihtopelti suljetaan painamalla B-painiketta kolmannen kerran. Ilmanvaihtopuhallin palaa normaalinopeudelle ja LED-merkkivalo sammuu. Pelti sulkeutuu automaattisesti 60 minuutin kuluttua, ellei sitä suljeta käsin. Poistoilma ei pääse liesituulettimen läpi "seis"-tilassa. Keittiön poistoilmalle tarvitaan erillinen venttiili. A B C Kuva 1 Liesituulettimen etupaneeli Vinkki: Pidä pelti auki ennen ruoanlaittoa, sen aikana ja sen jälkeen, jotta käry ei pääse leviämään tilaan Systemair AB

5 4 Määrittely 4.1 Ohjauspaneeli Kytke laite verkkojännitteeseen toimitukseen sisältyvällä pistotulpalla ja varmista, että se käynnistyy oikein. Ohjauspaneelia käytetään tarvittavien asetusten tekoon. Laitteen päälle voidaan kytkeä ulkoinen ohjauspaneeli. Alla olevassa kuvassa näkyy ohjauspaneeli ja lyhyt kuvaus Kuva 2 Ohjauspaneeli Sijainti Kuvaus Selitys 1 Näyttö Näyttää symbolit, valikot ja asetukset 2 VALINTA-nuppi Selaa valikkoluetteloa tai muuta asetuksia ja arvoja kiertämällä nuppia oikealle tai vasemmalle 3 VAHVISTUS-painike Vahvista valinta tai asetus painamalla painiketta 4 PERUUTUS-painike Painikkeella voit askeltaa taaksepäin valikoissa, peruuttaa parametrimuutoksen ja palauttaa alkuperäisen arvon Systemair AB

6 4.1.1 Näytön symbolit Symboli Kuvaus Selitys 19 C Temp Lämpö Esittää tuloilman nykyisen asetusarvon (täysin tyhjästä täyteen symboliin). Valitse lämpötila VALINTA-nuppia kiertämällä. Tallenna asetus VAHVISTUS-painiketta painamalla. Airflow Ilmavirta Näyttää nykyisen ilmavirran. Ilmavirta voidaan asettaa käsin 5 portaassa: Seis, Pieni, Nimellis, Iso ja Auto. Valitse ilmavirta VALINTA-nuppia kiertämällä. Tallenna asetus VAHVISTUS-painiketta painamalla. Huolto A. Puhallin pois. 1 B. Pieni nopeus: Voidaan käyttää, kun rakennus on pidemmän aikaa tyhjänä C. Nimel. ilmanvaihto: Tuottaa vaaditun ilmanvaihdon normaaliolosuhteissa. D. Suurin ilmanvaihto: Ilmavirran lisäämiseen tarvittaessa. E. Kun tarveohjaus on aktivoitu, puhaltimien tulee mennä "auto-tilaan" ja säätää tarveohjausasetusten esiasetusten mukaan. Avaa huoltovalikko VAHVISTUS-painiketta painamalla. Service Hälytys Avaa hälytysluettelo VAHVISTUS-painiketta painamalla. Alarm 1. Puhallin voidaan kytkeä pois päältä aktivoimalla Käsin puhal. seis. Katso huoltovalikon kuvaus kohdasta toiminnot. Varoitus Ei ole suositeltavaa aktivoida Käsin puhal. seis (kytkeä puhallinta pois päältä) normaalitalouksissa.jos Käsin puhal. seis aktivoidaan, poisto- ja tuloilmakanavat tulisi varustaa sulkupelleillä vedon ja kondensoitumisen välttämiseksi laitteen ollessa pysäytettynä Systemair AB

7 4.2 Lämpötilan asettaminen Tuloilman lämpötila asetetaan käsin 1 K portaissa valitsemalla päävalikossa lämpötilasymboli. Jos sähkölämmitin on asennettu, lämpötila-asetukset ovat: C. Asennetulle vesilämmittimelle asetusarvot ovat: C. Jos lämmitin on deaktivoitu, lämpötilaportaat ovat: C. Oletusarvo: 15.0 C. Lämpötilaportaat esitetään täyttyvällä lämpötilasymbolilla ja lämpötila näytetään näytössä 19 C Temp Tyhjä lämpötilasymboli aktivoi manuaalisen kesätilan. Katso luku Ilmavirran manuaalinen asetus Ilmavirta voidaan koska tahansa asettaa käsin päävalikossa. Valitsemalla puhallinsymboli ja painamalla vahvistuspainiketta ilmavirtaa voidaan suurentaa tai pienentää 5 portaassa: Seis, Pieni, Nimellis, Iso ja Auto. Tämä ohittaa viikko-ohjelman asetuksen ohjelmajakson loppuun saakka (luku 4.4). Airflow Varoitus Ei ole suositeltavaa aktivoida Käsin puhal. seis (kytkeä puhallinta pois päältä) normaalitalouksissa.jos Käsin puhal. seis aktivoidaan, poisto- ja tuloilmakanavat tulisi varustaa sulkupelleillä vedon ja kondensoitumisen välttämiseksi yksikön ollessa pysäytettynä. Puhallin voidaan kytkeä pois päältä aktivoimalla Käsin puhal. seis. Katso Asennus- ja huoltokäsikirja, kohta Huoltovalikon kuvaus: Käsin puhal. seis Systemair AB

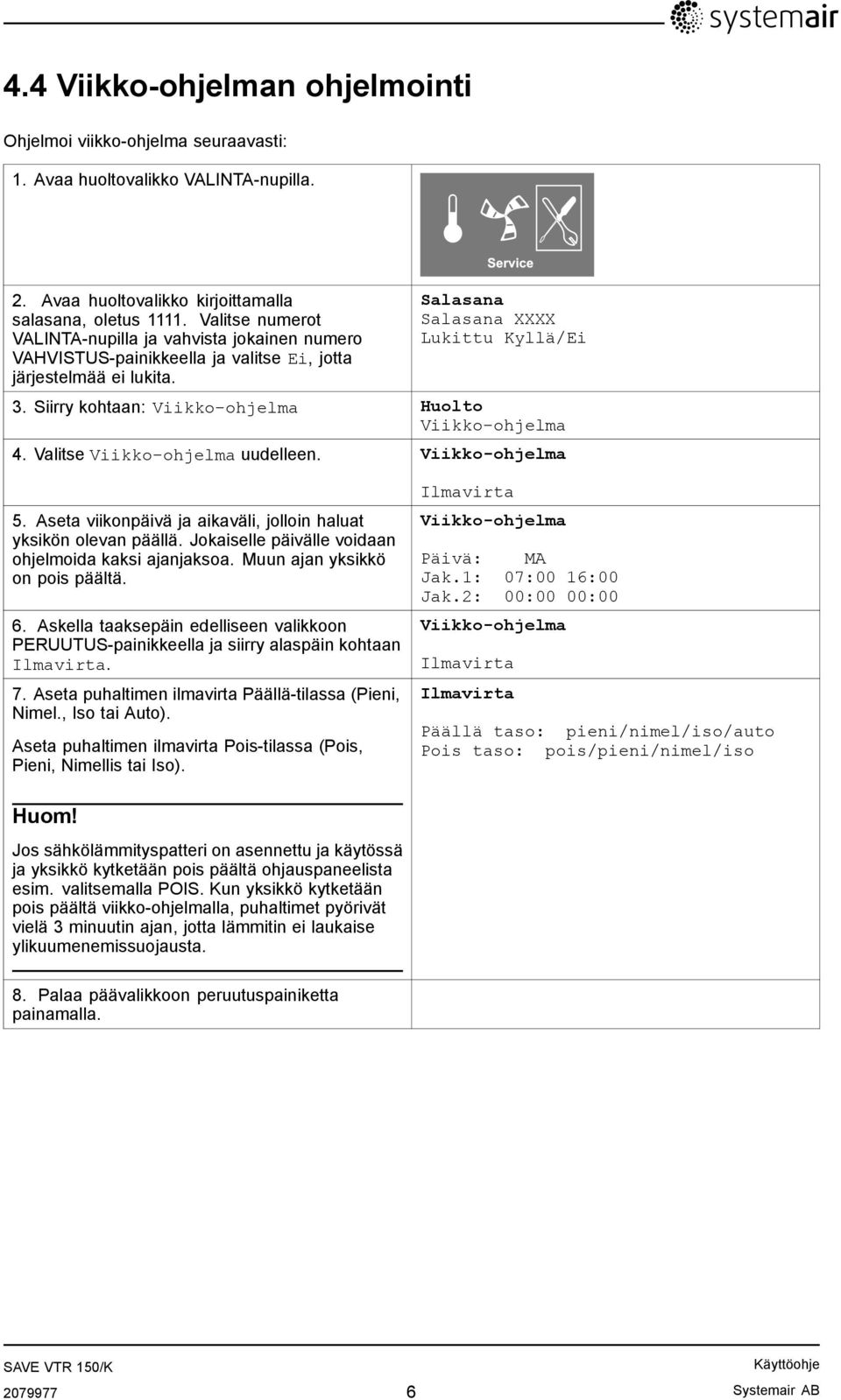

8 4.4 Viikko-ohjelman ohjelmointi Ohjelmoi viikko-ohjelma seuraavasti: 1. Avaa huoltovalikko VALINTA-nupilla. 2. Avaa huoltovalikko kirjoittamalla salasana, oletus Valitse numerot VALINTA-nupilla ja vahvista jokainen numero VAHVISTUS-painikkeella ja valitse Ei, jotta järjestelmää ei lukita. Service Salasana Salasana XXXX Lukittu Kyllä/Ei 3. Siirry kohtaan: Viikko-ohjelma Huolto Viikko-ohjelma 4. Valitse Viikko-ohjelma uudelleen. Viikko-ohjelma 5. Aseta viikonpäivä ja aikaväli, jolloin haluat yksikön olevan päällä. Jokaiselle päivälle voidaan ohjelmoida kaksi ajanjaksoa. Muun ajan yksikkö on pois päältä. 6. Askella taaksepäin edelliseen valikkoon PERUUTUS-painikkeella ja siirry alaspäin kohtaan Ilmavirta. 7. Aseta puhaltimen ilmavirta Päällä-tilassa (Pieni, Nimel., Iso tai Auto). Aseta puhaltimen ilmavirta Pois-tilassa (Pois, Pieni, Nimellis tai Iso). Ilmavirta Viikko-ohjelma Päivä: MA Jak.1: 07:00 16:00 Jak.2: 00:00 00:00 Viikko-ohjelma Ilmavirta Ilmavirta Päällä taso: pieni/nimel/iso/auto Pois taso: pois/pieni/nimel/iso Huom! Jos sähkölämmityspatteri on asennettu ja käytössä ja yksikkö kytketään pois päältä ohjauspaneelista esim. valitsemalla POIS. Kun yksikkö kytketään pois päältä viikko-ohjelmalla, puhaltimet pyörivät vielä 3 minuutin ajan, jotta lämmitin ei laukaise ylikuumenemissuojausta. 8. Palaa päävalikkoon peruutuspainiketta painamalla Systemair AB

9 4.5 Manuaalinen ja automaattinen kesätila Manuaalinen kesätila aktivoituu, jos lämpötilaporrasta ei ole valittu. Päävalikon lämpötilasymboli on silloin tyhjä. off Temp Jos sähkölämmitin on aktivoitu, se kytkeytyy pois manuaalisen kesätilan ajaksi. Manuaalinen kesätila kytkeytyy automaattisesti portaaseen 1 (asetusarvo 12 C) kahden minuutin kuluttua, jos tuloilman lämpötila on alle +5 C. Jos vesilämmityspatteri on asennettu ja aktivoitu, manuaalinen kesätila kytkeytyy automaattisesti portaaseen 1 (asetusarvo 12 C), jos ulko- tai tuloilman lämpötila on alle +5 C. Laite vaihtaa automaattisesti talvitoiminnon lämmön talteenotolla ja kesätoiminnon ilman lämmön talteenottoa välillä. 5 Liesituulettimen huolto 5.1 Liesituulettimen puhdistus Varoitus Liesituulettimen säännöllisen puhdistuksen laiminlyönti aiheuttaa tulipalovaaran. Suodatin on puhdistettava kahden kuukauden välein normaalikäytössä. Jos käyttö on runsaampaa, puhdistus on tehtävä useammin. Puhdista liesituulettimen sisäpuoli vähintään kaksi kertaa vuodessa. Poista suodatin kuvan mukaisesti: Kuva 3 Liesituulettimen suodattimen irrotus Metallinen rasvasuodatin voidaan pestä astianpesukoneessa tai käsin käyttäen mietoa pesuainetta tai nestesaippuaa. Tarkista ennen asennusta, että suodatin on kuiva. Liesituulettimen muut osat pyyhitään kostealla liinalla ja miedolla talouspuhdistusaineella. Älä käytä hankaavia puhdistusaineita Systemair AB

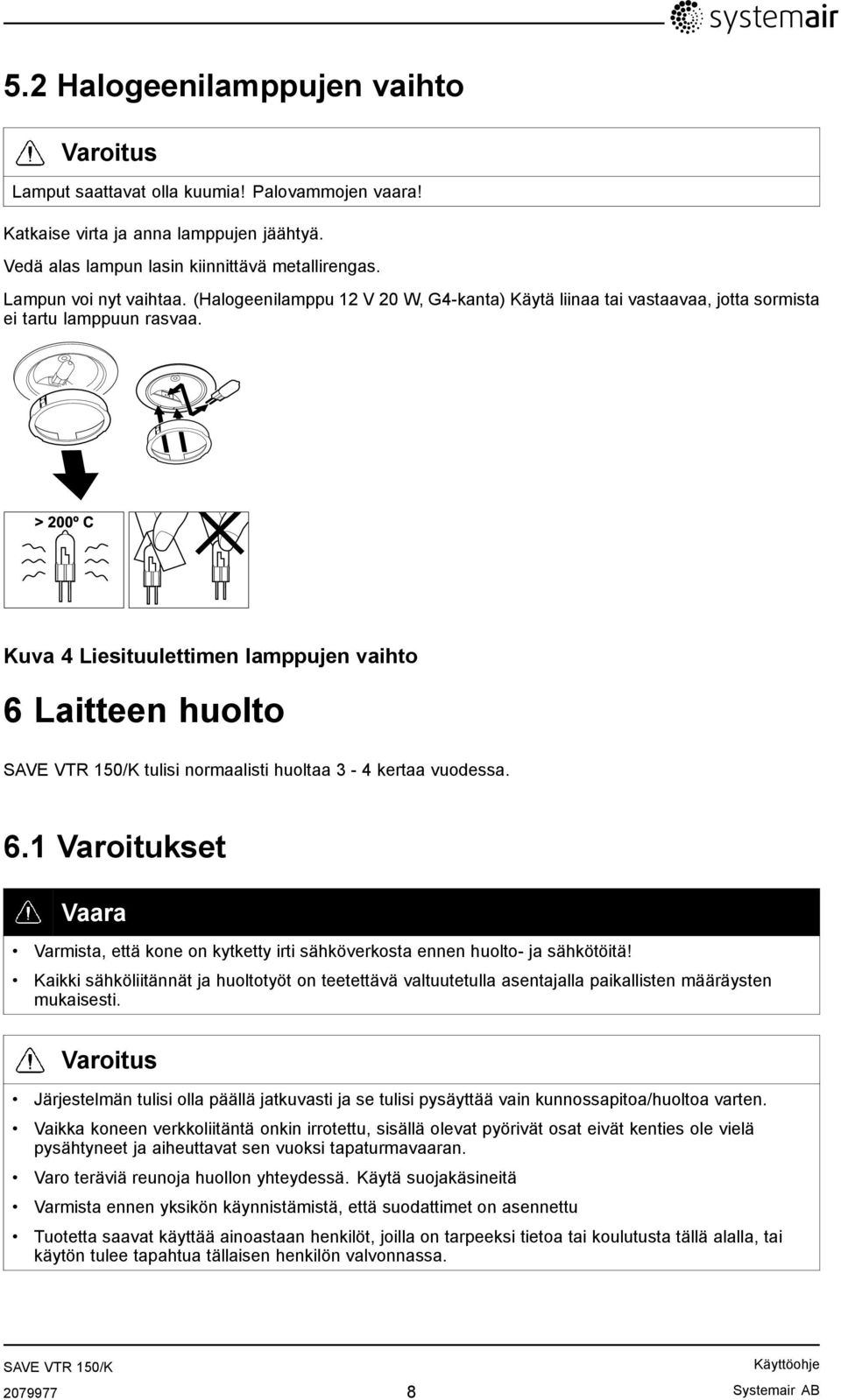

10 5.2 Halogeenilamppujen vaihto Varoitus Lamput saattavat olla kuumia! Palovammojen vaara! Katkaise virta ja anna lamppujen jäähtyä. Vedä alas lampun lasin kiinnittävä metallirengas. Lampun voi nyt vaihtaa. (Halogeenilamppu 12 V 20 W, G4-kanta) Käytä liinaa tai vastaavaa, jotta sormista ei tartu lamppuun rasvaa. Kuva 4 Liesituulettimen lamppujen vaihto 6 Laitteen huolto tulisi normaalisti huoltaa 3-4 kertaa vuodessa. 6.1 Varoitukset Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät ja huoltotyöt on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Varoitus Järjestelmän tulisi olla päällä jatkuvasti ja se tulisi pysäyttää vain kunnossapitoa/huoltoa varten. Vaikka koneen verkkoliitäntä onkin irrotettu, sisällä olevat pyörivät osat eivät kenties ole vielä pysähtyneet ja aiheuttavat sen vuoksi tapaturmavaaran. Varo teräviä reunoja huollon yhteydessä. Käytä suojakäsineitä Varmista ennen yksikön käynnistämistä, että suodattimet on asennettu Tuotetta saavat käyttää ainoastaan henkilöt, joilla on tarpeeksi tietoa tai koulutusta tällä alalla, tai käytön tulee tapahtua tällaisen henkilön valvonnassa Systemair AB

11 6.2 Etupaneelin irrotus/asennus Etupaneeli on kiinnitetty neljällä tapilla ja se irrotetaan työntämällä lukitushaka vasemmalle ja vetämällä etupaneelia ulospäin. Etulevyn ulko-osa asennetaan asettamalla ulko-osa liesituuletinta vasten ja työntämällä paikalleen. Kuva 5 Etulevyn ulko-osa 6.3 Etulevyn irrotus/asennus Etulevy on kiinnitetty neljällä ruuvilla. Irrota ruuvit ja vedä etulevyä ulospäin. Asenna etulevy ja kiristä kiinnitysruuvit kunnolla ilmavuodon estämiseksi. Huom! Kun asennat etulevyn sisäosaa, huomaa kaksi ohjainruuvia sisäosan pohjassa. Nämä ruuvit tulee asentaa kahteen uraan sisäosan tukikiskossa. Kuva 6 Etulevyn sisäosa Systemair AB

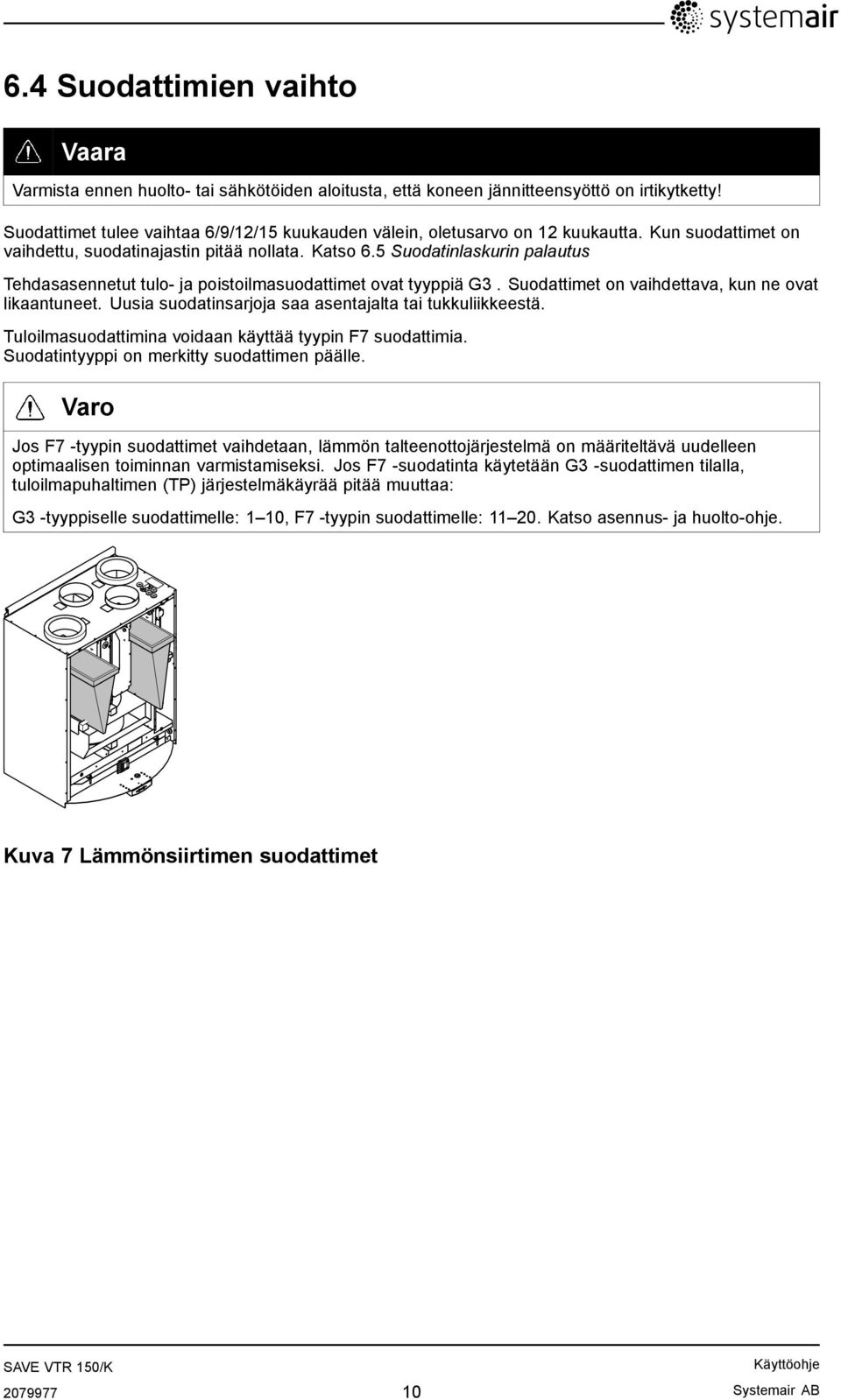

12 6.4 Suodattimien vaihto Vaara Varmista ennen huolto- tai sähkötöiden aloitusta, että koneen jännitteensyöttö on irtikytketty! Suodattimet tulee vaihtaa 6/9/12/15 kuukauden välein, oletusarvo on 12 kuukautta. Kun suodattimet on vaihdettu, suodatinajastin pitää nollata. Katso 6.5 Suodatinlaskurin palautus Tehdasasennetut tulo- ja poistoilmasuodattimet ovat tyyppiä G3. Suodattimet on vaihdettava, kun ne ovat likaantuneet. Uusia suodatinsarjoja saa asentajalta tai tukkuliikkeestä. Tuloilmasuodattimina voidaan käyttää tyypin F7 suodattimia. Suodatintyyppi on merkitty suodattimen päälle. Varo Jos F7 -tyypin suodattimet vaihdetaan, lämmön talteenottojärjestelmä on määriteltävä uudelleen optimaalisen toiminnan varmistamiseksi. Jos F7 -suodatinta käytetään G3 -suodattimen tilalla, tuloilmapuhaltimen (TP) järjestelmäkäyrää pitää muuttaa: G3 -tyyppiselle suodattimelle: 1 10, F7 -tyypin suodattimelle: Katso asennus- ja huolto-ohje. Kuva 7 Lämmönsiirtimen suodattimet Systemair AB

13 6.5 Suodatinlaskurin palautus 1. Avaa huoltovalikko valintanupilla. Service 2. Avaa huoltovalikko kirjoittamalla salasana. Valitse numerot VALINTA-nupilla ja vahvista jokainen numero VAHVISTUS-painikkeella ja valitse "Ei", jotta järjestelmää ei lukita. 3. Siirry kohtaan: Suodatin jakso, paina VAHVISTUS-painiketta. Valitse: Nollaa: Kyllä VALINTA-nupilla ja paina VAHVISTUS-painiketta. Muuta tarvittaessa Aika vaihtoon X kk haluamaksesi VALINTA-nupilla ja paina sitten VAHVISTUS.-painiketta. Palaa päävalikkoon PERUUTUS-painiketta painamalla. Huolto >Salasana Lukittu Kyllä/Ei Suodatin jakso Aika vaihtoon: Palauta Ei/Kyllä 6/9/12/15 kk 6.6 Lämmönsiirtimen tarkastus ja puhdistus Vaara Varmista ennen huolto- tai sähkötöiden aloitusta, että koneen jännitteensyöttö on irtikytketty! Vaikka vaaditut huollot suoritetaan vaadituin välein, lämmönsiirtimeen kertyy pölyä. Tehokkaan toiminnan varmistamiseksi lämmönsiirrin pitää irrottaa yksiköstä ja puhdistaa säännöllisin välein alla kuvatulla tavalla. Puhdista lämmönsiirrin vähintään 3 vuoden välein tai tarvittaessa. 1. Kytke irti roottorin virtalähde ja roottorin anturi. Kaapelit ovat roottorin takasivulla. 2. Vedä roottoria itseäsi kohti. Se voi vaatia jonkin verran voimaa. 3. Puhdista roottori. Pese lämpimällä saippuavedellä. Älä käytä ammoniakkia sisältävää pesuainetta. Huuhtele esim. käsisuihkulla. Varoitus Varmista, ettei roottorin moottoriin pääse kosteutta. 4. Irrota roottori. Muista kytkeä roottorin virta- ja anturikaapelit Systemair AB

14 Kuva 8 Lämmönvaihdin 6.7 Puhaltimien puhdistus Vaara Varmista ennen huolto- tai sähkötöiden aloitusta, että koneen jännitteensyöttö on irtikytketty! Moottorin laakerit on kestovoideltu, joten ne eivät tarvitse huoltoa. Säännöllisestä huollosta, kuten suodattimien vaihto, huolimatta pölyä ja rasvaa saattaa vähitellen kerääntyä puhaltimien sisälle. Tämä heikentää suorituskykyä. Puhaltimet voi puhdistaa alla kuvatulla tavalla. 1. Kytke irti puhaltimien virtakaapelit. Kaapelit ovat puhaltimien takasivulla. 2. Vedä puhaltimia itseäsi kohti. Se voi vaatia jonkin verran voimaa. 3. Puhdista puhaltimet liinalla tai pehmeällä harjalla. Älä käytä vettä. Pinttyneet kerrostumat voi poistaa mineraalitärpätillä. Anna puhaltimien kuivua kunnolla ennen asennusta. 4. Asenna puhaltimet. Muista kytkeä puhaltimien virtakaapelit. Kuva 9 Tulo- ja poistoilmapuhaltimet Systemair AB

15 6.8 Roottorin käyttöhihnan vaihtaminen Jos Roottori-hälytys annetaan, katsoluku 8.1, roottorin käyttöhihna saattaa olla vaurioitunut tai poikki. Kuva 10 Roottorin käyttöhihna Vaihtohihna (1) on säädettävä ja sen toisessa päässä on nippa. 1. Pysäytä yksikkö irtikytkemällä verkkojännite. 2. Avaa ja irrota sivupelti. 3. Poista rikkinäinen roottorin hihna. 4. Kiinnitä käyttöhihna lämmönsiirtimeen teipillä ja pyöritä lämmönsiirrintä käsin, kunnes saat kiinni käyttöhihnasta. 5. Poista teippi ja aseta tyhjä puoli nipan päälle. Paina päitä vastakkain ja kiristä nippa. 6. Vedä käyttöhihna hihnapyörälle ja pyöritä lämmönsiirrintä käsin. Tarkasta, että hihnapyörä pyörii. Huom! Jos käyttöhihna luistaa, hihna saattaa olla liian pitkä ja sitä pitää lyhentää. Lyhennä hihnaa 5 mm ja jatka kohdasta Asenna ja lukitse sivupelti ja kytke jännitteensyöttö. 8. Tarkasta, että hälytys on hävinnyt näytöstä. Huom! Jos hälytys näkyy edelleen, tarkasta roottorin anturi Systemair AB

16 6.9 Ylikuumenemisanturin palautuspainike Jos tuloilman lämpötila on alhainen, ylikuumenemissuoja on ehkä lauennut. Ylikuumenemissuoja voidaan palauttaa palautuspainikkeella. 7 Kanaviston huolto 7.1 Poistosäleikköjen ja tuloilmahajottimien puhdistus Järjestelmä syöttää raikasta ulkoilmaa kotiisi ja poistaa käytetyn sisäilman kanaviston ja hajottimien/venttiilien kautta. Hajottimet ja venttiilit on asennettu seiniin ja kattoihin makuuhuoneissa, olohuoneessa, kylpyhuoneissa, wc:ssä jne. Irrota hajottimet ja venttiilit ja pese ne tarvittaessa saippuavedellä (varo sekoittamasta hajottimia/venttiilejä). Hajottimet/venttiilit voidaan puhdistaa tarvittaessa. Kuva 11 Hajottimet ja venttiilit Systemair AB

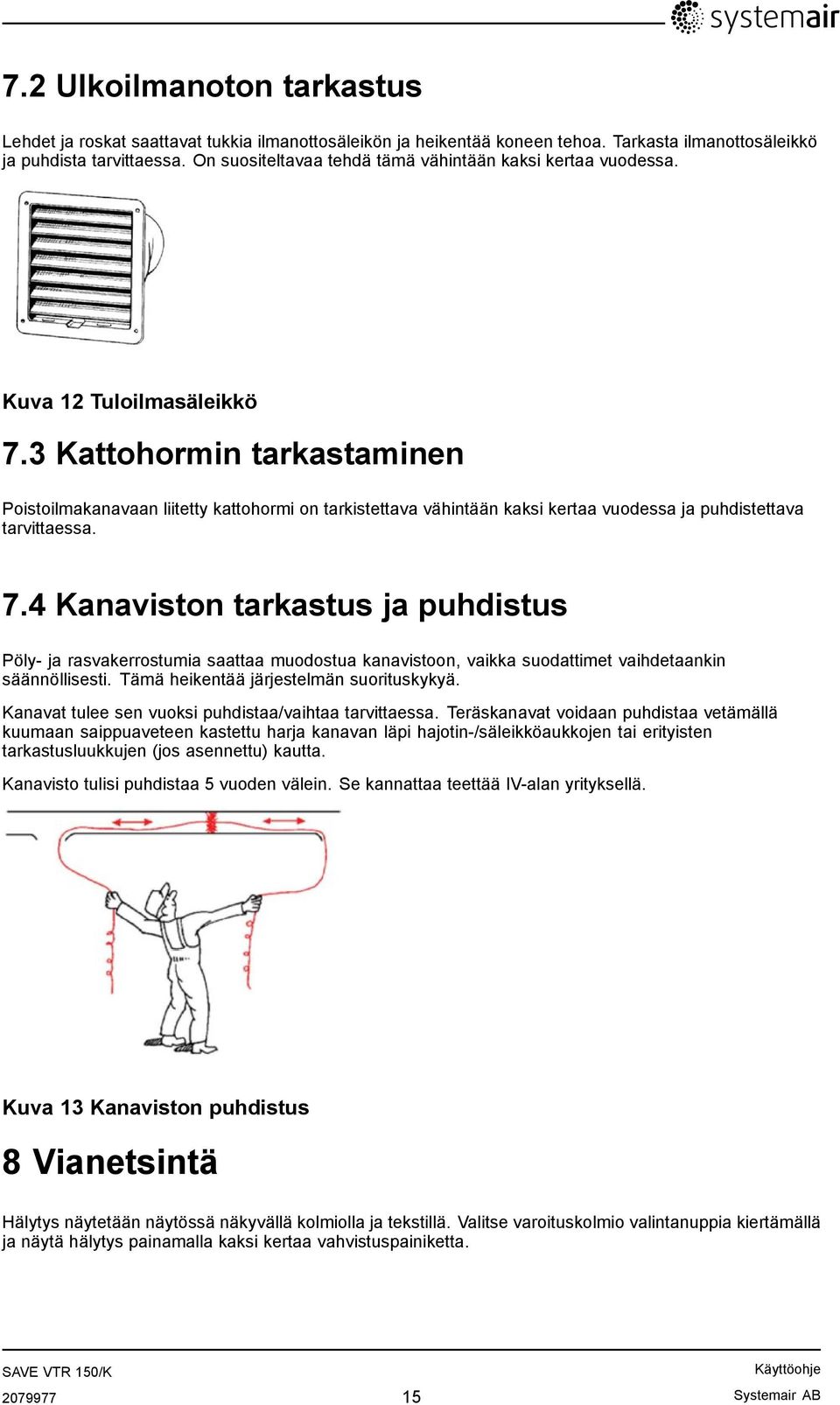

17 7.2 Ulkoilmanoton tarkastus Lehdet ja roskat saattavat tukkia ilmanottosäleikön ja heikentää koneen tehoa. Tarkasta ilmanottosäleikkö ja puhdista tarvittaessa. On suositeltavaa tehdä tämä vähintään kaksi kertaa vuodessa. Kuva 12 Tuloilmasäleikkö 7.3 Kattohormin tarkastaminen Poistoilmakanavaan liitetty kattohormi on tarkistettava vähintään kaksi kertaa vuodessa ja puhdistettava tarvittaessa. 7.4 Kanaviston tarkastus ja puhdistus Pöly- ja rasvakerrostumia saattaa muodostua kanavistoon, vaikka suodattimet vaihdetaankin säännöllisesti. Tämä heikentää järjestelmän suorituskykyä. Kanavat tulee sen vuoksi puhdistaa/vaihtaa tarvittaessa. Teräskanavat voidaan puhdistaa vetämällä kuumaan saippuaveteen kastettu harja kanavan läpi hajotin-/säleikköaukkojen tai erityisten tarkastusluukkujen (jos asennettu) kautta. Kanavisto tulisi puhdistaa 5 vuoden välein. Se kannattaa teettää IV-alan yrityksellä. Kuva 13 Kanaviston puhdistus 8 Vianetsintä Hälytys näytetään näytössä näkyvällä kolmiolla ja tekstillä. Valitse varoituskolmio valintanuppia kiertämällä ja näytä hälytys painamalla kaksi kertaa vahvistuspainiketta Systemair AB

18 8.1 Hälytysluettelo Hälytys Selitys Toimi seuraavasti Puhallin EMT/Huurre Ilmaisee tulo tai poistoilmapuhaltimen toimintahäiriön. Osoittaa, että ylikuumenemissuoja (sähkölämmityspatteri) tai jäätymissuojaus (vesilämmitys/jäähdytyspatteri) on lauennut. Hälytys näkyy ohjauspaneelissa. Ota yhteyttä asentajaan tai myyjään. Jäätymissuojahälytys aiheuttaa seuraavat: Molemmat puhaltimet pysähtyvät. Ulkoilma ja poistoilmapellit sulkeutuvat. Vesiventtiili avautuu kokonaan (toimilaite saa 10 V signaalin). Yksikkö käynnistyy uudelleen, kun veden lämpötila on +5 C yli jäätymissuojalämpötilan. Ylikuumenemissuojahälytys laukaisee hälytyksen ohjauspaneelissa. Palauta suoja painamalla punaista nuppia lämmityspatterin etupuolella. Ellei ongelma häviä, ota yhteyttä asentajaan tai myyjään. Roottori Ilmaisee roottorin toimintahäiriön. Hälytys näkyy ohjauspaneelissa. Pb-vika Lämpö Vika yhteydessä sähkölämmityspatterin relekorttiin (jos asennettu ja aktivoitu). Korkea lämpötila voi laukaista ET2:n. Yhden tai useamman lämpötila-anturin toimintahäiriö. Pyörivä lämmönsiirrin on pysähtynyt. Tarkasta roottorin hihna. Katso luku 6.8 Jos lämmönsiirrin pyörii, roottorin anturi saattaa olla viallinen. Ota yhteyttä asentajaan tai myyjään. Hälytys näkyy ohjauspaneelissa. Lämmitin ei aktivoidu. Jos ET2 ilmenee, odota minuuttia. Ellei ongelma häviä, ota yhteyttä asentajaan tai myyjään. Hälytys näkyy ohjauspaneelissa. Ota yhteyttä asentajaan tai myyjään. Suodatin Suodatinvaihtoväli Hälytys näkyy ohjauspaneelissa. Vaihda suodatin ohjeiden mukaan, katso luku Systemair AB

19 8.2 Laitekilpi Ennen kuin otat yhteyttä huoltoedustajaan, merkitse muistiin tuotenumero ja valmistusnumero laitekilvestä, joka löytyy koneen päältä kanavaliittimien läheltä tai koneen sisäpuolelta pohjalta. Kuva 14 Laitekilpi Sijainti Kuvaus 1 Tuotekoodi (tuotteen tekniset tiedot) 2 Tuotenumero 3 Tuotannon tilausnumero 4 Sarjanumero 5 Valmistuspäiväys (VV.KK.PP) Systemair AB

20 lastpage Systemair AB pidättää oikeuden tehdä muutoksia ja parannuksia tähän käsikirjaan milloin tahansa siitä etukäteen ilmoittamatta. SE Skinnskatteberg, Sweden Phone Fax
