Topvex FR03, FR06, FR08, FR11. Compact-ilmankäsittelykoneet

Koko: px
Aloita esitys sivulta:

Download "Topvex FR03, FR06, FR08, FR11. Compact-ilmankäsittelykoneet"

Transkriptio

1 Compact-ilmankäsittelykoneet Englannin kielestä käännetty asiakirja FI A001

2 Sisällysluettelo 1 Varoitukset Koneen kuvaus Sisäisten osien kuvaus Tulo- ja poistoilmapuhaltimet Tulo- ja poistoilmansuodattimet Lämmönvaihdin Lämpötila-anturit Vesilämmityspatteri Sähkölämmitin Sisäiset komponentit, sähkökytkentäkotelo Käyttöliittymän kuvaus Ohjauspaneeli Ohjauspaneelin käyttö Käyttöönotto Ennen koneen käynnistystä Koneen asetukset Valikkokatsaus Vapaajäähdytyksen kuvaus Huolto Tärkeää Huoltovälit Huolto-ohjeet Tulo-/poistoilmansuodattimen vaihtaminen Lämmönvaihtimen tarkastus Puhaltimien tarkastus Poistoilmasäleikköjen ja tuloilmahajottimien puhdistaminen Ulkoilmanoton tarkastus Kanaviston tarkastus Sisäisen pariston vaihto Vianetsintä Hälytykset Huolto...33

3 1 Varoitukset Seuraavat varoitukset on esitetty asiakirjan eri jaksoissa. Vaara Varmista ennen huolto- tai sähkötöiden aloitusta, että koneen jännitteensyöttö on irtikytketty! Sähkökytkennät saa suorittaa vain valtuutettu sähköasentaja paikallisten määräysten ja asetusten mukaisesti. Varoitus Vaikka kone on kytketty irti jännitteensyötöstä, pyörivät osat voivat aiheuttaa tapaturmavaaran. Varo teräviä reunoja huollon yhteydessä. Käytä suojavaatteita. Tätä konetta ei ole tarkoitettu lasten eikä sellaisten henkilöiden käyttöön, joiden fyysinen tai henkinen suorituskyky on rajoittunut tai joilta puuttuu kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö ole opastanut tai valvo heitä koneen käytössä. Lapsia tulee valvoa, jotta he eivät pääse leikkimään koneella Systemair Sverige AB

4 2 Koneen kuvaus Kuva 1 EL-koneiden osat Kuva 2 LV-koneiden osat (joihin on asennettu vesilämmityspatteri) Taulukko 1: EL- ja HW-koneiden osien kuvaus Sijainti Kuvaus 1 Tuloilmapuhallin. 2 Poistoilmapuhallin Systemair Sverige AB

5 EL- ja HW-koneiden osien kuvaus Jatk Sijainti Kuvaus 3 Poistoilmansuodatin. 4 Ulkoilmansuodatin. 5 Lämmönvaihdin. 6 Roottorin moottori. 7 Roottorin hihna. 8 Lämmityspatteri, sähkö- tai vesilämmitteinen. 9 Palautuspainike, manuaalinen ylikuumenemissuoja (vain koneet, joissa on sähkölämmitin). 10 Suodattimen painevahti. 11 Puhaltimen paineanturi. 12 Lämmönvaihtimen pyörimisvahti. 13 Sähkökytkentäkotelo. 14 Kiinnikkeet. 15 Roottorin ohjaus (sijainti riippuu yksikön koosta) 2.1 Sisäisten osien kuvaus Tulo- ja poistoilmapuhaltimet Puhaltimissa on ulkopuolisella roottorilla varustetut EC-moottorit, joiden nopeutta voi säätää yksilöllisesti ja portaattomasti %. Nopeus on mahdollista ohjelmoida 2-portaiseksi (normaali/alennettu) riippuen viikko-ohjelman ohjelmoinnista. Moottorin laakerit on kestovoideltu, joten ne eivät tarvitse huoltoa. Puhaltimet on mahdollista irrottaa puhdistusta varten (luku 5) Puhaltimien paineanturit 2 paineanturia pitää ilmavirran vakiona mittaamalla puhaltimien imuaukkojen paine-eron ( 11 kuva 1 ja kuva 2)). Paineanturit on asennettu tehtaalla kaikkiin CAV-malleihin. Puhaltimien VAV-ohjaus on saatavana lisävarusteena. VAV-lisävarustesarja sisältää kaksi paineanturia, putket ja sähköjohdot sekä kytkentäohjeen ilmankäsittelykonetta varten ja ohjauksen asennusohjeen. Katso Asennusohjeista tarkemmat tiedot VAV-asennuksista Tulo- ja poistoilmansuodattimet Suodattimet ovat pussisuodattimia, joiden suodatusluokat ovat F7 (tuloilma) ja M5 (poistoilma). Suodattimet on vaihdettava, kun ne ovat likaantuneet. Uusia suodattimia on saatavana asentajalta tai tukkuliikkeestä Suodattimien painevahti Painevahti mittaa paine-eron tulo- ja poistoilmansuodattimien yli ( 10 kuva 1 ja kuva 2). Kun paine-ero saavuttaa asetetun arvon, pääsäätimessä laukaistaan hälytys. Hälytysraja on asetettu tehdasasennettujen suodattimien suositusten perusteella. Asetuksia voidaan säätää järjestelmän ja käytetyn suodatintyypin mukaan, katso Hälytysasetukset kohdassa luku Systemair Sverige AB

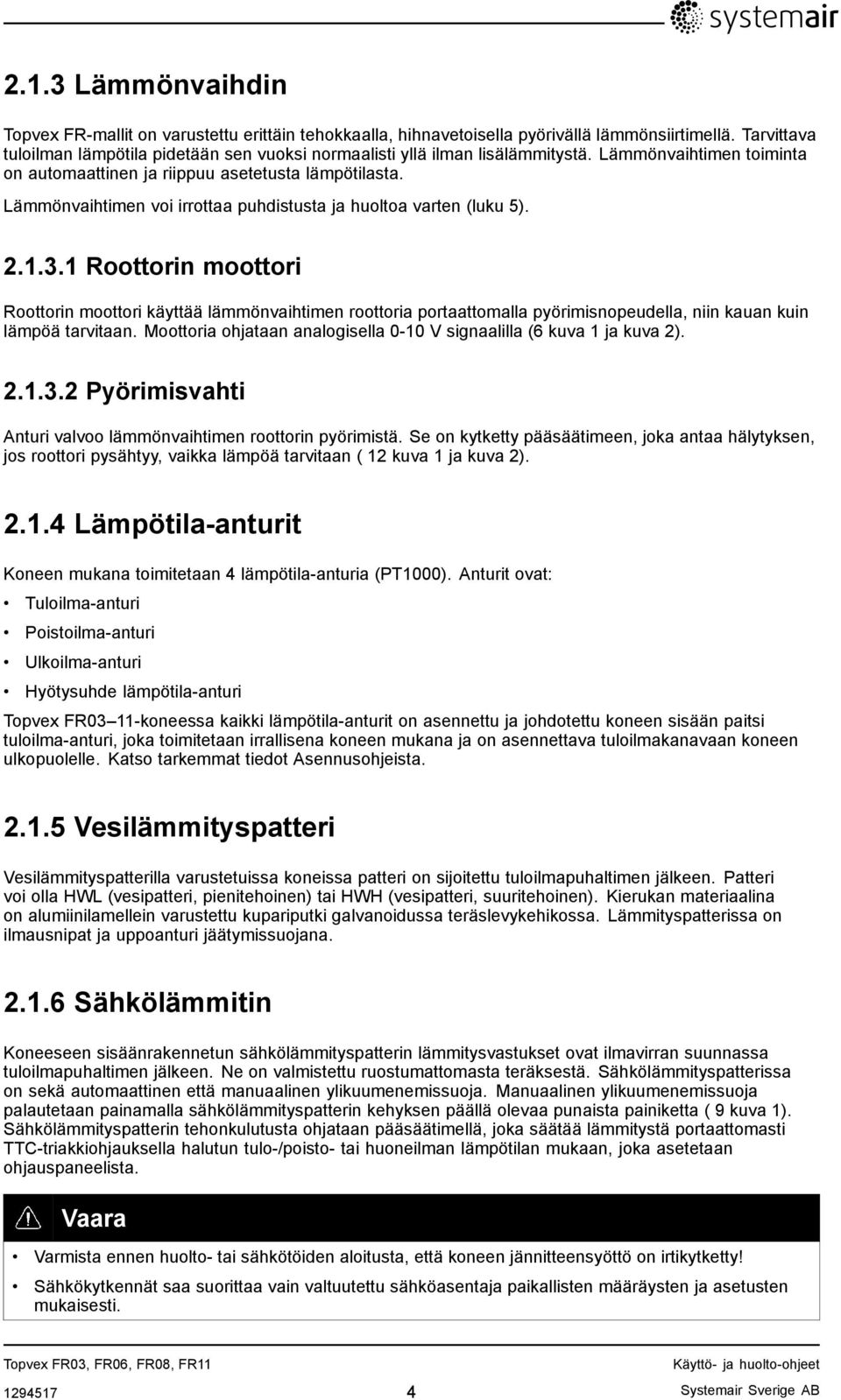

6 2.1.3 Lämmönvaihdin Topvex FR-mallit on varustettu erittäin tehokkaalla, hihnavetoisella pyörivällä lämmönsiirtimellä. Tarvittava tuloilman lämpötila pidetään sen vuoksi normaalisti yllä ilman lisälämmitystä. Lämmönvaihtimen toiminta on automaattinen ja riippuu asetetusta lämpötilasta. Lämmönvaihtimen voi irrottaa puhdistusta ja huoltoa varten (luku 5) Roottorin moottori Roottorin moottori käyttää lämmönvaihtimen roottoria portaattomalla pyörimisnopeudella, niin kauan kuin lämpöä tarvitaan. Moottoria ohjataan analogisella 0-10 V signaalilla (6 kuva 1 ja kuva 2) Pyörimisvahti Anturi valvoo lämmönvaihtimen roottorin pyörimistä. Se on kytketty pääsäätimeen, joka antaa hälytyksen, jos roottori pysähtyy, vaikka lämpöä tarvitaan ( 12 kuva 1 ja kuva 2) Lämpötila-anturit Koneen mukana toimitetaan 4 lämpötila-anturia (PT1000). Anturit ovat: Tuloilma-anturi Poistoilma-anturi Ulkoilma-anturi Hyötysuhde lämpötila-anturi Topvex FR03 11-koneessa kaikki lämpötila-anturit on asennettu ja johdotettu koneen sisään paitsi tuloilma-anturi, joka toimitetaan irrallisena koneen mukana ja on asennettava tuloilmakanavaan koneen ulkopuolelle. Katso tarkemmat tiedot Asennusohjeista Vesilämmityspatteri Vesilämmityspatterilla varustetuissa koneissa patteri on sijoitettu tuloilmapuhaltimen jälkeen. Patteri voi olla HWL (vesipatteri, pienitehoinen) tai HWH (vesipatteri, suuritehoinen). Kierukan materiaalina on alumiinilamellein varustettu kupariputki galvanoidussa teräslevykehikossa. Lämmityspatterissa on ilmausnipat ja uppoanturi jäätymissuojana Sähkölämmitin Koneeseen sisäänrakennetun sähkölämmityspatterin lämmitysvastukset ovat ilmavirran suunnassa tuloilmapuhaltimen jälkeen. Ne on valmistettu ruostumattomasta teräksestä. Sähkölämmityspatterissa on sekä automaattinen että manuaalinen ylikuumenemissuoja. Manuaalinen ylikuumenemissuoja palautetaan painamalla sähkölämmityspatterin kehyksen päällä olevaa punaista painiketta ( 9 kuva 1). Sähkölämmityspatterin tehonkulutusta ohjataan pääsäätimellä, joka säätää lämmitystä portaattomasti TTC-triakkiohjauksella halutun tulo-/poisto- tai huoneilman lämpötilan mukaan, joka asetetaan ohjauspaneelista. Vaara Varmista ennen huolto- tai sähkötöiden aloitusta, että koneen jännitteensyöttö on irtikytketty! Sähkökytkennät saa suorittaa vain valtuutettu sähköasentaja paikallisten määräysten ja asetusten mukaisesti Systemair Sverige AB

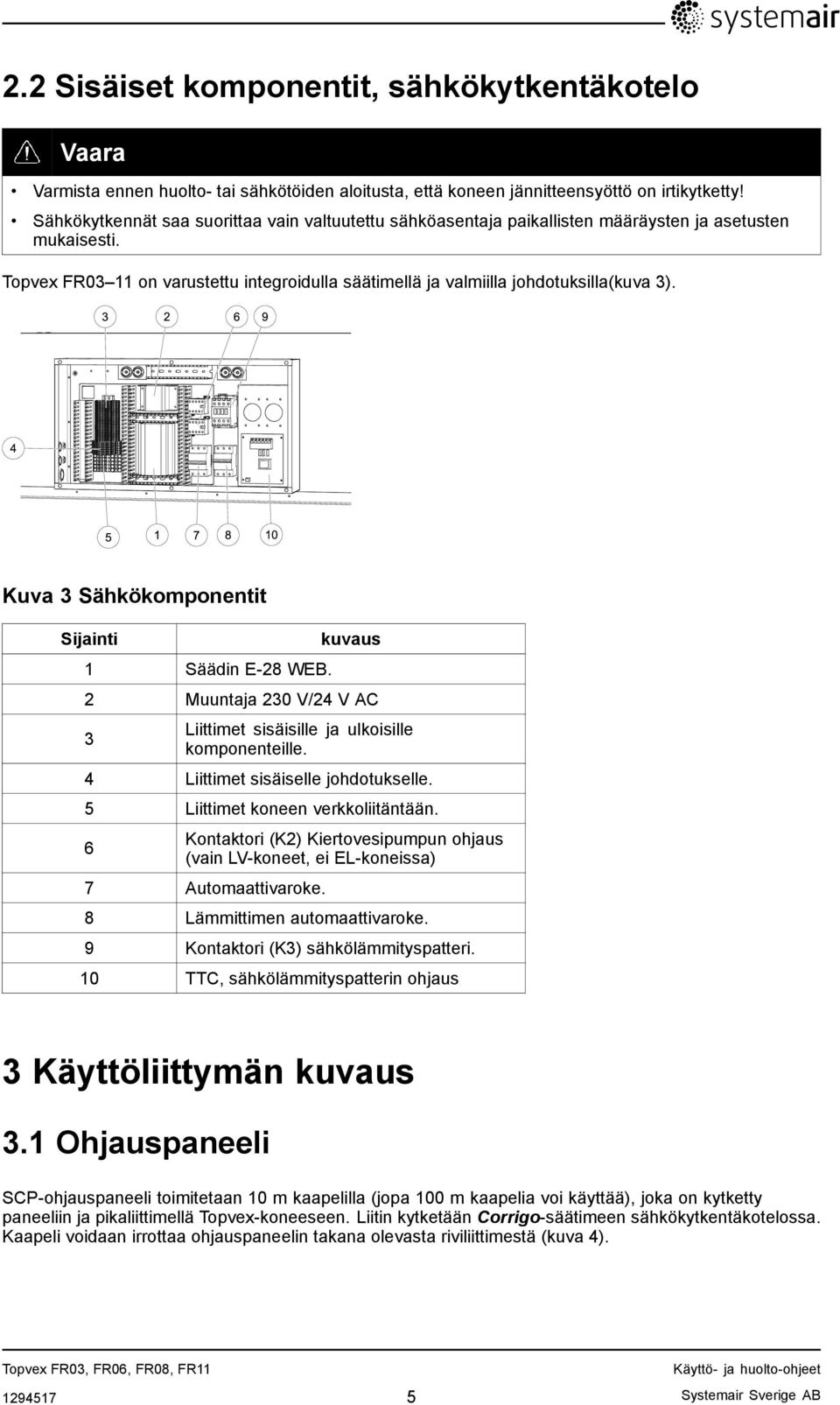

7 2.2 Sisäiset komponentit, sähkökytkentäkotelo Vaara Varmista ennen huolto- tai sähkötöiden aloitusta, että koneen jännitteensyöttö on irtikytketty! Sähkökytkennät saa suorittaa vain valtuutettu sähköasentaja paikallisten määräysten ja asetusten mukaisesti. Topvex FR03 11 on varustettu integroidulla säätimellä ja valmiilla johdotuksilla(kuva 3). Kuva 3 Sähkökomponentit Sijainti 1 Säädin E-28 WEB. kuvaus 2 Muuntaja 230 V/24 V AC 3 Liittimet sisäisille ja ulkoisille komponenteille. 4 Liittimet sisäiselle johdotukselle. 5 Liittimet koneen verkkoliitäntään. 6 Kontaktori (K2) Kiertovesipumpun ohjaus (vain LV-koneet, ei EL-koneissa) 7 Automaattivaroke. 8 Lämmittimen automaattivaroke. 9 Kontaktori (K3) sähkölämmityspatteri. 10 TTC, sähkölämmityspatterin ohjaus 3 Käyttöliittymän kuvaus 3.1 Ohjauspaneeli SCP-ohjauspaneeli toimitetaan 10 m kaapelilla (jopa 100 m kaapelia voi käyttää), joka on kytketty paneeliin ja pikaliittimellä Topvex-koneeseen. Liitin kytketään Corrigo-säätimeen sähkökytkentäkotelossa. Kaapeli voidaan irrottaa ohjauspaneelin takana olevasta riviliittimestä (kuva 4) Systemair Sverige AB

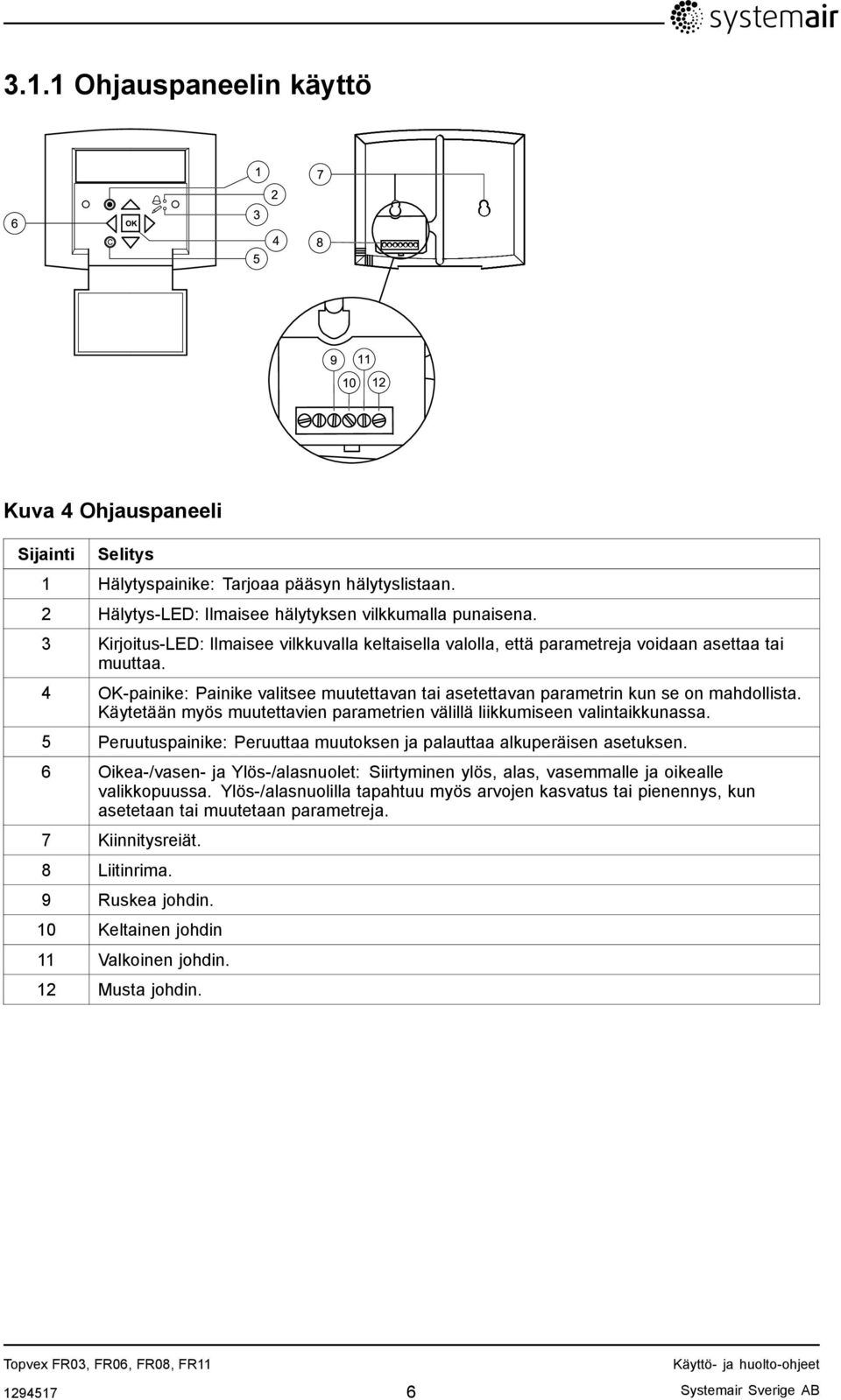

8 3.1.1 Ohjauspaneelin käyttö Kuva 4 Ohjauspaneeli Sijainti Selitys 1 Hälytyspainike: Tarjoaa pääsyn hälytyslistaan. 2 Hälytys-LED: Ilmaisee hälytyksen vilkkumalla punaisena. 3 Kirjoitus-LED: Ilmaisee vilkkuvalla keltaisella valolla, että parametreja voidaan asettaa tai muuttaa. 4 OK-painike: Painike valitsee muutettavan tai asetettavan parametrin kun se on mahdollista. Käytetään myös muutettavien parametrien välillä liikkumiseen valintaikkunassa. 5 Peruutuspainike: Peruuttaa muutoksen ja palauttaa alkuperäisen asetuksen. 6 Oikea-/vasen- ja Ylös-/alasnuolet: Siirtyminen ylös, alas, vasemmalle ja oikealle valikkopuussa. Ylös-/alasnuolilla tapahtuu myös arvojen kasvatus tai pienennys, kun asetetaan tai muutetaan parametreja. 7 Kiinnitysreiät. 8 Liitinrima. 9 Ruskea johdin. 10 Keltainen johdin 11 Valkoinen johdin. 12 Musta johdin Systemair Sverige AB

9 Valikoissa liikkuminen Aloitusnäyttö (normaalisti näkyvä näyttö) on valikkopuun perustaso. Painamalla Alasnuolta siirryt valikkovaihtoehtojen läpi. Ylösnuolella siirryt takaisin vaihtoehtojen läpi. Pääset korkeammalle valikkotasolle siirtämällä kohdistimen Ylös-/alasnuolilla halutun valikon kohdalle ja painamalla sitten Oikea. Jos sinulla on riittävät käyttöoikeudet, näyttöön vaihtuu valitsemasi valikko. Kullakin tasolla voi olla useita uusia valikkoja, joiden läpi voit siirtyä Ylös-/alasnuolilla. Joskus valikkoon tai valikkokohtaan on liitetty useita alavalikkoja. Tämä ilmaistaan näytön oikeassa reunassa olevalla nuolisymbolilla. Pääset valikkoon painamalla uudelleen Oikea. Edelliselle valikkotasolle pääset painamalla Vasen. 4 Käyttöönotto 4.1 Ennen koneen käynnistystä Tarkista asennuksen valmistuttua, että: Kone on asennettu asennusohjeiden mukaisesti. Kone on kytketty oikein. Äänenvaimentimet on asennettu ja kanavajärjestelmä on liitetty oikein koneeseen. Ulkoilmanotto on sijoitettu riittävän kauas saastelähteistä (keittiötuulettimen, keskuspölynimurin tai vastaavien poistoaukoista). Kaikki ulkopuoliset laitteet on kytketty. Seuraavat tiedot ovat käytettävissä: Tarkoitettu konfiguraatio, esim. lämpötilanohjaustoiminnot, puhaltimien ohjaus, ulkoiset ohjaustoiminnot jne. Miten koneen on tarkoitus toimia viikkoaikataulun mukaan (normaali ja alennettu nopeus). 4.2 Koneen asetukset Ensimmäisen käynnistyksen yhteydessä ohjausyksikkö käynnistää erityisen ohjelman kielen, tuloilman lämpötilan asetusarvon, kellonajan ja päiväyksen sekä viikko-ohjelman asetusta varten. Siirry muutettavien parametrien välillä painamalla OK-painiketta ja selaa näyttöön tulevia vaihtoehtoja Ylös-/alasnuolilla. Vahvista painamalla OK. Siirry alaspäin valikkopuussa painamalla Alas. Saat järjestyksessä seuraavat näytöt: 1 Valitse kieli painamalla OK ja selaa vaihtoehtoja Ylös-/alasnuolilla. Vahvista painamalla OK. Siirry seuraavalle tasolle painamalla Alas. Valitse kieli Finnish 2 Näyttää poistoilman nykyisen lämpötilan Aseta tuloilman lämpötilan ohjearvo. Oletusarvo on 18 C (kirjaudu huoltotasolle, koodi 2222, jos oletusasetusta on muutettava). Poistoilman lämpöt. Todell:... ºC Aset.: 18 ºC 3 Varmista, että kellonajan ja päiväyksen asetukset ovat oikein, muuta tarvittaessa Aika: Pvm: Vkonpäivä: Perjantai Systemair Sverige AB

10 4 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia normaalinopeudella maanantaista perjantaihin. On mahdollista asettaa 2 jaksoa/päivä. Normaali nopeus Maanantai Perjantai Per 1: 07:00 16:00 Per 2: 00:00 00:00 5 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia normaalinopeudella lauantaisin ja vapaapäivinä. On mahdollista asettaa 2 jaksoa/päivä. Normaali nopeus Lauantai Loma Per 1: 07:00 16:00 Per 2: 00:00 00:00 6 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia alennetulla nopeudella maanantaista perjantaihin. On mahdollista asettaa 2 jaksoa/päivä. Normaali nopeus deaktivoi alennetun nopeuden. Alenn. nopeus Maanantai Perjantai Per 1: 00:00 24:00 Per 2: 00:00 00:00 7 Aseta viikko-ohjelma sen mukaan kuin koneen on tarkoitus toimia alennetulla nopeudella lauantaisin ja vapaapäivinä. On mahdollista asettaa 2 jaksoa/päivä. Alenn. nopeus Lauantai Loma Per 1: 00:00 24:00 Per 2: 00:00 00:00 8 Valitse Kyllä tai Ei. Lopetus avustaja Ei Kun olet tehnyt perusasetukset, käyttäjätason valikkojärjestelmä on käytettävissä. Alla olevasta valikkokatsauksesta näet Käyttäjätasolla ja Huoltotasolla käytettävissä olevat valikot. Huoltotasolle pääsee syöttämällä koodin 2222 Käyttöoikeudet-valikossa. Käyttäjätason koodi on Pääset Järjestelmätasolle käyttämällä koodia 3333 Konfiguraatio-valikossa. Huom! Jos tarvitaan laajennettuja asetuksia, katso erillinen General Commissioning Record (yleinen käyttöönottopöytäkirja) osoitteessa online catalogue Systemair Sverige AB

11 4.3 Valikkokatsaus Alla olevasta valikkokatsaus sisältää sekä Käyttäjä-, Huolto- että Järjestelmätason. Alla olevassa taulukossa eri tasoihin liittyvät osat on merkitty eri taustaväreillä. Käyttäjätasolle pääsee syöttämällä koodin 1111 Käyttöoikeudetvalikossa. Huoltotasolle pääsee syöttämällä koodin 2222 Käyttöoikeudetvalikossa. Järjestelmätasolle pääsee syöttämällä koodin 3333 Käyttöoikeudetvalikossa. Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset FR 03 EL :00 Järjestelmä: Normaali käynti As:22.0 Tod: ºC Käyntitila Käyntitila Käyntitila Valitut toiminnot Auto Käyntiaika TUL: 0.0 h POI: 0.0 h Ohjaus toiminto Poistoilman ohjaus Puhallin ohjaus Virtaus/Paineen/ Manuali ohjaus Lämmitys: Vaihdin: Levy/Pyörivä Jäähdytys: käytössä Vesi Ei Vapaa jäähd.akt.:ei Lisäohjaus Aktiivinen: Ei CO2/VOC aktiivinen Ei ikinä Palopelti toiminto Ei aktiivinen Toiminta hälyttäessä Pysäytetty Käynnistysnäytön otsikko Asetettavissa 5 eri vaihtoehtoa (Vaihdetaan järjestelmätasolla konfigurointivalikossa). Aseta käyntitilaksi Auto, Pois, Man. rajoitettu nopeus, Man. normaali nopeus tai Pois. Moottorien käyttötunnit TUL = Tuloilmapuhallin POI = Poistoilmapuhallin Lämpötilaohjaus, jolle kone on konfiguroitu. Puhallinnopeuden ohjaus, jolle kone on konfiguroitu. Valittu lämmitystyyppi. Valittu vaihdintyyppi. Valittu jäähdytystyyppi. Vapaajäähdytystoiminnon tila. Lisäohjaustoiminnon tila. Tarveilmanvaihtotoiminnon (CO2/VOC) tila. Palopeltitoiminnon tila, kun palohälytys on aktiivinen Systemair Sverige AB

12 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Jäätymisen esto Aktiivinen Jäähdytys väli Kyllä Ulkoinen asetusarvo Ei aktiivinen Jäätymisenestotoiminnon tila. Jäähdytyksen talteenottotoiminnon tila. Ulkoisen asetusarvon tila.? Hälytystilat Hälytysten lokilista sekä tapahtuma-aika ja -päiväys. Liiku alas ja ylös listassa painamalla??. Tulo/Lähtö AI Analogisten tulojen tila. AI exp3 Laajennusosan analogisten tulojen tila. DI UI UI exp3 Näytetään vain vasta-/ristivirtayksiköille, joihin on kytketty painemoduuli Digitaalisten tulojen tila. Analogisten tai digitaalisten yleistulojen tila. Laajennusosan analogisten lähtöjen tila. Lämpötila Poistoilman lämpöt. Todell: ºC Aset: 22.0ºC AO DO Jos kaskadisäätö Max/min tulo aset. Maks.: 30ºC Min: 14.0ºC Näytetään vain vasta-/ristivirtayksiköille, joihin on kytketty painemoduuli Analogisten lähtöjen tila. Digitaalisten lähtöjen tila. Konfiguroitu lämpötilaohjaus (oletusarvo on Poistoilman lämpöt.) Todellinen lämpötila valitussa ohjaustilassa. Lämpötilan asetusarvo valitussa ohjaustilassa. Aseta tuloilman maksimi- ja minimilämpötila kaskadisäädön tapauksessa. Asetuksien muuttaminen edellyttää kirjautumista huoltotasolle Systemair Sverige AB

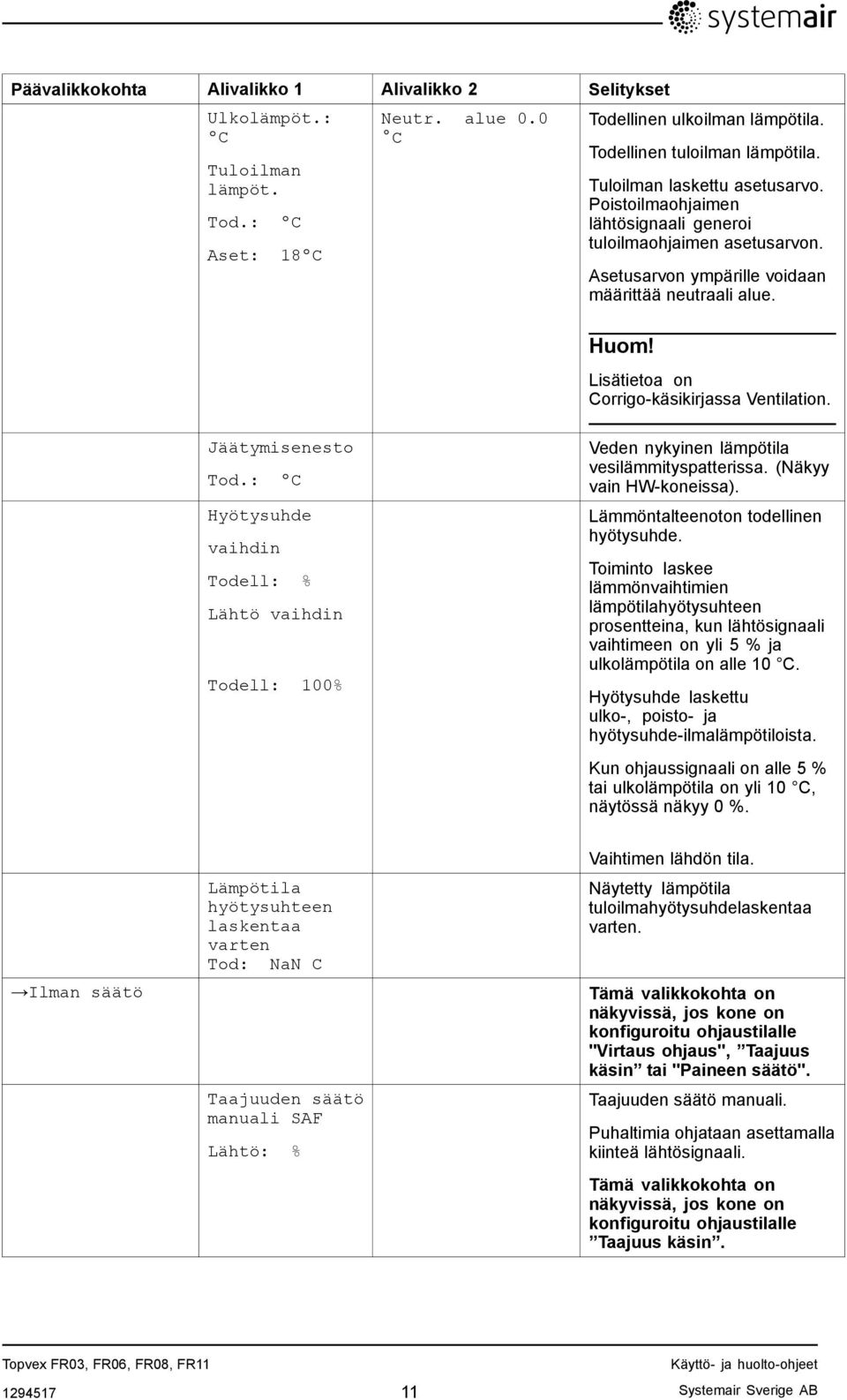

13 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Ulkolämpöt.: ºC Tuloilman lämpöt. Tod.: ºC Aset: 18ºC Neutr. alue 0.0 C Todellinen ulkoilman lämpötila. Todellinen tuloilman lämpötila. Tuloilman laskettu asetusarvo. Poistoilmaohjaimen lähtösignaali generoi tuloilmaohjaimen asetusarvon. Asetusarvon ympärille voidaan määrittää neutraali alue. Huom! Lisätietoa on Corrigo-käsikirjassa Ventilation. Jäätymisenesto Tod.: ºC Hyötysuhde vaihdin Todell: % Lähtö vaihdin Todell: 100% Veden nykyinen lämpötila vesilämmityspatterissa. (Näkyy vain HW-koneissa). Lämmöntalteenoton todellinen hyötysuhde. Toiminto laskee lämmönvaihtimien lämpötilahyötysuhteen prosentteina, kun lähtösignaali vaihtimeen on yli 5 % ja ulkolämpötila on alle 10 C. Hyötysuhde laskettu ulko-, poisto- ja hyötysuhde-ilmalämpötiloista. Kun ohjaussignaali on alle 5 % tai ulkolämpötila on yli 10 C, näytössä näkyy 0 %. Ilman säätö Lämpötila hyötysuhteen laskentaa varten Tod: NaN C Taajuuden säätö manuali SAF Lähtö: % Vaihtimen lähdön tila. Näytetty lämpötila tuloilmahyötysuhdelaskentaa varten. Tämä valikkokohta on näkyvissä, jos kone on konfiguroitu ohjaustilalle "Virtaus ohjaus", Taajuus käsin tai "Paineen säätö". Taajuuden säätö manuali. Puhaltimia ohjataan asettamalla kiinteä lähtösignaali. Tämä valikkokohta on näkyvissä, jos kone on konfiguroitu ohjaustilalle Taajuus käsin Systemair Sverige AB

14 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Taajuuden säätö manuali EAF Lähtö: % Virtaus ohjaus SAF Todell: Aset.: m³/h m³/h Taajuuden säätö manuali SAF Lähtö 1/1: 75% Lähtö 1/2: 50% Ulkolt.komp. ulost. 20 C = 0 m³/h 0 C = 0 m³/h Tod. Komp.: 0 m³/h Taajuuden säätö manuali EAF Lähtö 1/1: 75% Lähtö 1/2: 50% Ulkolt.komp. ulost. 20 C = 0 m³/h 0 C = 0 m³/h Tod. Komp.: 0 m³/h Virtaus ohjaus TUL Aset. 1/1: 1100 m³/h Aset. 1/2: 550 m³/h Ulkolt.komp. aset. 20 C = 0 m³/h 0 C = 0 m³/h Tod. Komp.: 0 m³/h Tuloilmapuhaltimen ilmavirta (vakioilmavirran säätö). Näkyy vain, jos kone on konfiguroitu ohjaustilalle Virtaus ohjaus (CAV) Asettaa tuloilmapuhaltimen normaalin (1/1) ja alennetun (1/2) ilmavirran. Aseta TUL-ilmavirtakompensointi asetettavalle ulkoilman lämpötilalle. Ulkoilman kompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensaatioarvon kahdelle ulkoilman lämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen. Näyttää todellisen ilmavirtakompensoinnin Systemair Sverige AB

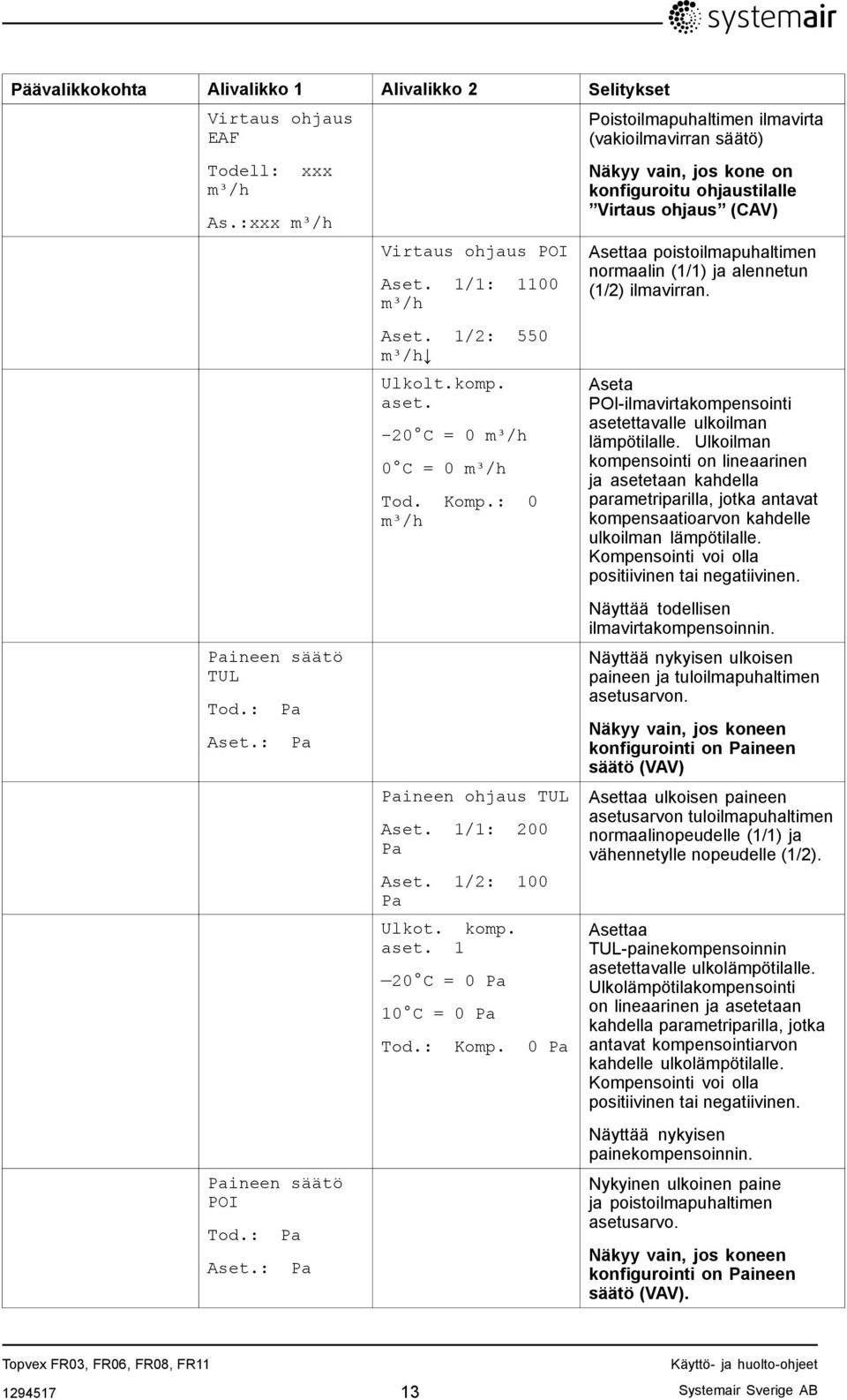

15 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Virtaus ohjaus EAF Todell: m³/h xxx As.:xxx m³/h Paineen säätö TUL Tod.: Aset.: Pa Pa Paineen säätö POI Tod.: Aset.: Pa Pa Virtaus ohjaus POI Aset. 1/1: 1100 m³/h Aset. 1/2: 550 m³/h Ulkolt.komp. aset. 20 C = 0 m³/h 0 C = 0 m³/h Tod. Komp.: 0 m³/h Paineen ohjaus TUL Aset. 1/1: 200 Pa Aset. 1/2: 100 Pa Ulkot. komp. aset C = 0 Pa 10 C = 0 Pa Tod.: Komp. 0 Pa Poistoilmapuhaltimen ilmavirta (vakioilmavirran säätö) Näkyy vain, jos kone on konfiguroitu ohjaustilalle Virtaus ohjaus (CAV) Asettaa poistoilmapuhaltimen normaalin (1/1) ja alennetun (1/2) ilmavirran. Aseta POI-ilmavirtakompensointi asetettavalle ulkoilman lämpötilalle. Ulkoilman kompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensaatioarvon kahdelle ulkoilman lämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen. Näyttää todellisen ilmavirtakompensoinnin. Näyttää nykyisen ulkoisen paineen ja tuloilmapuhaltimen asetusarvon. Näkyy vain, jos koneen konfigurointi on Paineen säätö (VAV) Asettaa ulkoisen paineen asetusarvon tuloilmapuhaltimen normaalinopeudelle (1/1) ja vähennetylle nopeudelle (1/2). Asettaa TUL-painekompensoinnin asetettavalle ulkolämpötilalle. Ulkolämpötilakompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensointiarvon kahdelle ulkolämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen. Näyttää nykyisen painekompensoinnin. Nykyinen ulkoinen paine ja poistoilmapuhaltimen asetusarvo. Näkyy vain, jos koneen konfigurointi on Paineen säätö (VAV) Systemair Sverige AB

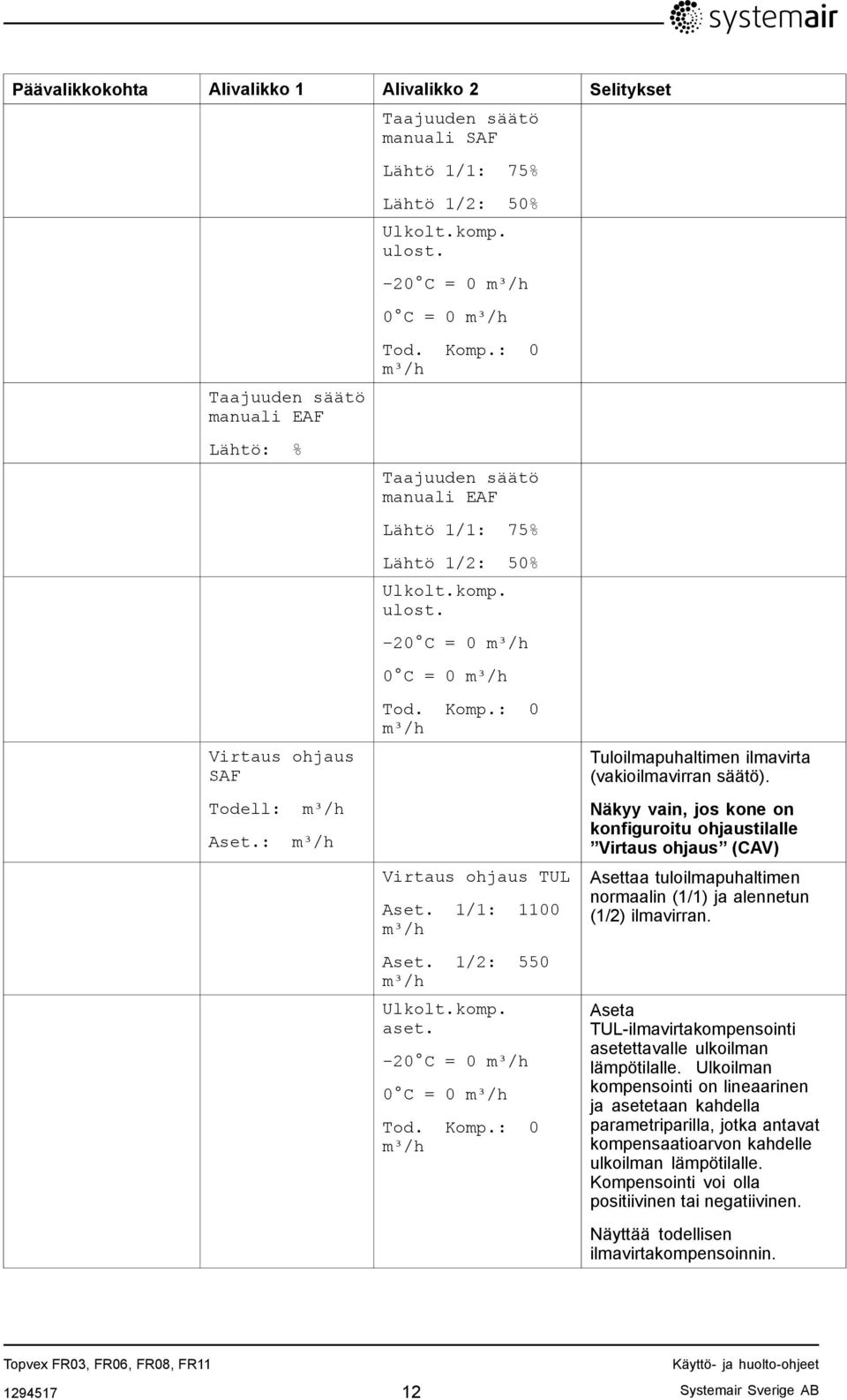

16 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Lisävirtaus EAF Todell: m³/h Paineen ohjaus POI Aset. 1/1: 200 Pa Aset. 1/2: 100 Pa Ulkot. komp. aset C = 0 Pa 10 C = 0 Pa Tod.: Komp. 0 Pa Asettaa ulkoisen paineen asetusarvon tuloilmapuhaltimen normaalinopeudelle (1/1) ja vähennetylle nopeudelle (1/2). Asettaa POI-painekompensoinnin asetettavalle ulkolämpötilalle. Ulkolämpötilakompensointi on lineaarinen ja asetetaan kahdella parametriparilla, jotka antavat kompensointiarvon kahdelle ulkolämpötilalle. Kompensointi voi olla positiivinen tai negatiivinen. Näyttää nykyisen painekompensoinnin. Näyttää poistoilmavirtauksen.? Aika asetukset? Aika/Pvm Asettaa oikean kellonajan ja päivämäärän.? Ajastin norm.nopeus Normaali nopeus Maanantai Per 1: 07:00 16:00 Per 2: 00:00 00:00? Normaali nopeus Maanantai-> Perjantai Per 1: 07:00 16:00 Per 2: 00:00 00:00 Aseta jaksoksi 00:00-24:00 jatkuvaa käyntiä varten. Asetus 00:00-00:00 deaktivoi jakson (pysäyttää koneen). Normaalinopeus ohittaa alennetun nopeuden, ts. normaalinopeuden asetuksella 07:00-16:00 ja alennetun nopeuden asetuksella 00:00-24:00 kone käy normaalinopeudella 07:00-16:00 ja alennetulla nopeudella lopun päivää. Asettaa viikko-ohjelman maanantaista sunnuntaihin, maanantai-perjantai + loma normaalinopeudelle. On mahdollista asettaa 2 jaksoa/päivä. Merkitse asetukset käyttöönottopöytäkirjaan Systemair Sverige AB

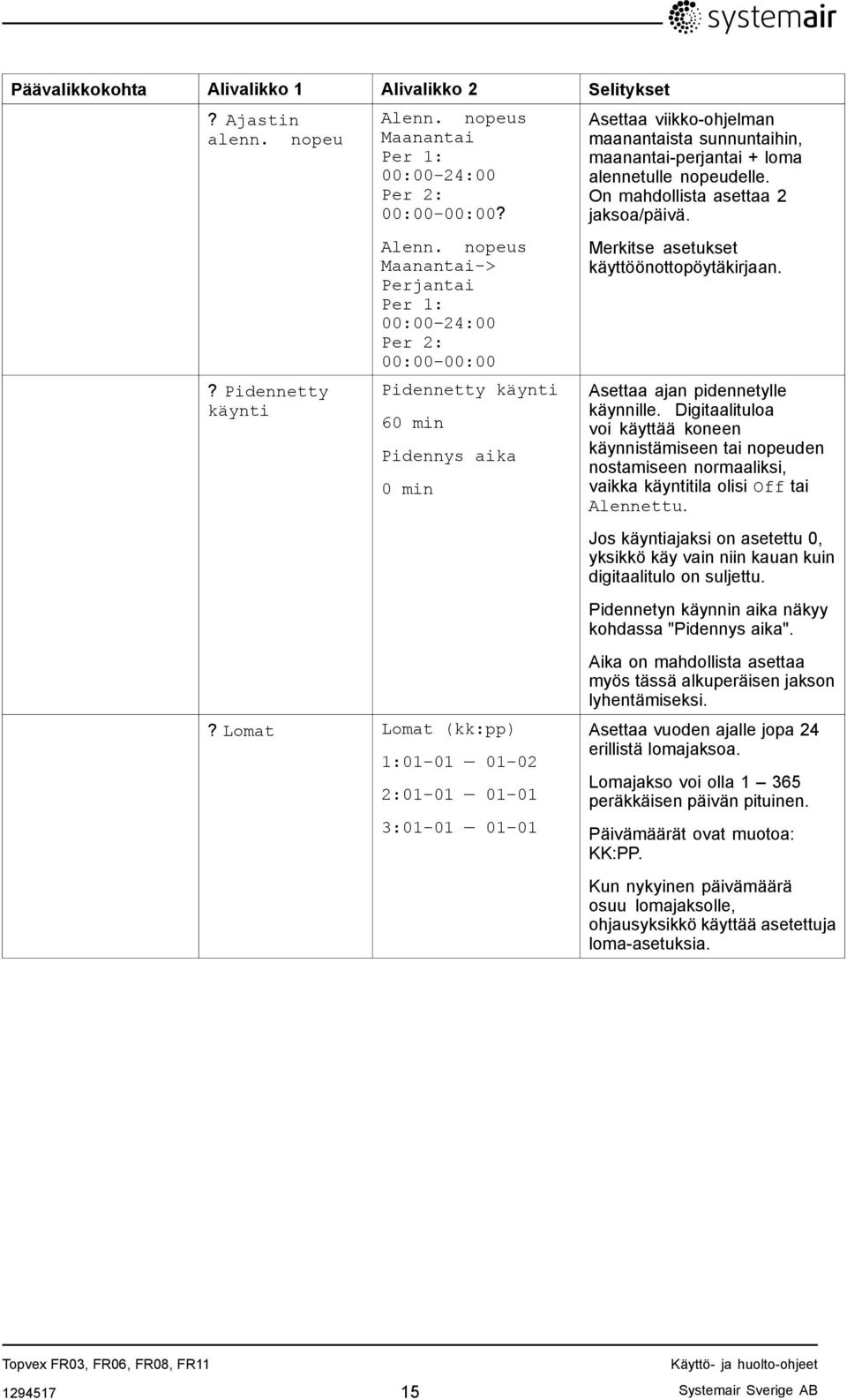

17 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset? Ajastin alenn. nopeu? Pidennetty käynti Alenn. nopeus Maanantai Per 1: 00:00 24:00 Per 2: 00:00 00:00? Alenn. nopeus Maanantai-> Perjantai Per 1: 00:00 24:00 Per 2: 00:00 00:00 Pidennetty käynti 60 min Pidennys aika 0 min? Lomat Lomat (kk:pp) 1: : : Asettaa viikko-ohjelman maanantaista sunnuntaihin, maanantai-perjantai + loma alennetulle nopeudelle. On mahdollista asettaa 2 jaksoa/päivä. Merkitse asetukset käyttöönottopöytäkirjaan. Asettaa ajan pidennetylle käynnille. Digitaalituloa voi käyttää koneen käynnistämiseen tai nopeuden nostamiseen normaaliksi, vaikka käyntitila olisi Off tai Alennettu. Jos käyntiajaksi on asetettu 0, yksikkö käy vain niin kauan kuin digitaalitulo on suljettu. Pidennetyn käynnin aika näkyy kohdassa "Pidennys aika". Aika on mahdollista asettaa myös tässä alkuperäisen jakson lyhentämiseksi. Asettaa vuoden ajalle jopa 24 erillistä lomajaksoa. Lomajakso voi olla peräkkäisen päivän pituinen. Päivämäärät ovat muotoa: KK:PP. Kun nykyinen päivämäärä osuu lomajaksolle, ohjausyksikkö käyttää asetettuja loma-asetuksia Systemair Sverige AB

18 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Manuaalinen/Auto Tuloilman ohjaus Auto Käsi aset.: 0.0 TUL: Auto Käsi aset.: 0.0 POI: Auto Käsi aset.: 0.0 Lämmitys Auto Man. aset.: Lämmönvaihdin Auto Man. 0.0 aset.: Tässä valikossa kaikkien konfiguroitujen lähtösignaalien ja monien ohjaustoimintojen käyntitilaa voidaan ohjata manuaalisesti. Tuloilmasäätimen lähtösignaalin arvoksi voidaan asettaa manuaalisesti (Manuaali/Auto) välille %. Lämpötilan lähtösignaalit muuttuvat vastaavasti, jos ne ovat Auto-tilassa. Jokaista lämpötilan lähtösignaalia on myös mahdollista säätää manuaalisesti. Koska minkä tahansa lähdön jättäminen manuaaliohjaukselle häiritsee normaalia ohjausta, annetaan heti hälytys, kun jokin lähtö asetetaan manuaalitilaan. Asettaa tuloilman lämpötilansäätimen tilaan Auto, Manual tai Off. Asettaa lähtösignaalin arvoksi %. Lähdöt Y1, Y2 ja Y3 seuraavat Auto-tilassa signaalia asetettujen jakoarvojen mukaisesti. Aseta TUL:n (tuloilmapuhallin) lähtösignaalin arvoksi:auto, Manual,1/2-nopeus tai 1/1-nopeus. Aseta POI:n (poistoilmapuhallin) lähtösignaalin arvoksi:auto, Manual,1/2 nopeus tai 1/1 nopeus. Asettaa lämmityksen tilaksi Auto, Manuaalinen tai Pois. Asettaa manuaalisen lähdön arvoksi %. Asettaa lämmönvaihtimen ohjauksen tilaksi Auto, Manuaalinen tai Pois Asettaa manuaalisen lähdön arvoksi % Systemair Sverige AB

19 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Jäähdytys Auto Man. 0.0 aset.: Asettaa jäähdytyksen tilaksi Auto, Manuaalinen tai Pois. Asettaa manuaalisen lähdön arvoksi %. Huom! On aktivoiva, jotta näkyy täällä P1-Lämmitys Auto P1 Jäähdytys Auto Palopelti Auto Asettaa lämmityspatterin pumpun ohjauksen arvoksi Auto, On tai Off Asettaa lämmityspatterin pumpun ohjauksen tilaksi Auto, Päällä tai Pois Asettaa palopellin ohjauksen tilaksi Auto, Auki tai Kiinni Huom! On aktivoiva, jotta näkyy täällä Palopeltitoimintojen konfigurointi tehdään Järjestelmätasolla Asetukset Ulkoilmapelti Auto Poistoilmapelti Auto Lisäporras Y4 Auto Käsi aset.: 0.0 Lisäporras Y5 Auto Man. 0.0 aset.: Asettaa Ulkoilmapellin tilaksi Auto, Auki tai Kiinni Asettaa Poistoilmapellin tilaksi Auto, Auki tai Kiinni Asettaa lisäportaan arvoksi Auto, Manual tai Off Näkyy vain Topvex SC -koneissa Aseta lisäportaan arvoksi Auto, Manual tai Off Ei käytetä oletusasetuksessa. Tässä valikkoryhmässä on aktivoitujen toimintojen asetukset. Konfigurointivalikossa tehdyistä valinnoista johtuen joitakin mahdollisia vaihtoehtoja ei kenties näytetä Systemair Sverige AB

20 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Lämpötilan ohjaus Tuloilman ohjaus Suht.säätö: 33.0 C I-aika: s Aseta suhteellinen säätö ja I-aika tuloilman ohjaustoiminnolle Huom! Lisätietoa on Corrigo-käsikirjassa Ventilation. Poistoilman ohjaus Suht.säätö: C I-aika: Pysäytystila Suht.säätö: C I-aika: s s Jäätymisenesto Aktiivinen Aset pysäytys: 25.0 C Suht. 5.0 C säätö akt: Nopea pysäytys jäätymisenestohälytyksellä Kyllä Jäätymisvaaran porrastus Y1 Lämmitys Aseta suhteellinen säätö ja I-aika poistoilman ohjaustoiminnolle Huom! Lisätietoa on Corrigo-käsikirjassa Ventilation. Aseta suhteellinen säätö ja I-aika pysäytystoiminnolle Huom! Lisätietoa on Corrigo-käsikirjassa Ventilation. Jäätymiseneston tila Kun käyntitilaksi on asetettu "Off". Pysäytysohjain ohjaa lämmitystehoa niin, että kuumavesikierukan jäätymisenestoanturin lämpötila pysyy vakiona. Jos jäätymiseneston lämpötila laskee jäätymiseneston hälytystason + jäätymiseneston asetettavan suhteellisen säädön alapuolelle, se suurentaa sisäistä signaalia ja avaa lämmitysventtiiliin kuumavesikierukan jäätymisen estämiseksi. Asettaa koneen nopean pysäytyksen jäätymisenestohälytyksen yhteydessä. Vaihtoehdot Kyllä tai Ei. Jäätymisen eston ohjaus. Saatavana Y1-lämmitykselle, Y4-lisäportaalletai sekä Y1:lle ja Y4:lle Systemair Sverige AB

21 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Tummanharmaa alue, kirjaudu järjestelmätasolle, salasana 3333 Konfiguraatio Ohjaus virtaus tai Ohjaus paine Hälytysasetukset Palauta tehdasasetukset: Palauta käyttäjä asetukset: Tallenna käyttäjäasetukset Ei Tulot/Lähdöt Anturin asetukset Ei Ei Virtaus ohjaus SAF Suht.säätö: m³/h I-aika: 40.0 s Min. teho: 0% Virtaus ohjaus EAF Suht.säätö: m³/h I-aika: 40.0 s Min. teho: 0% Hälytys rajat Hälytys viiveet Hälytysten palautus Näytetään vain, jos Puhallin ohjaus valitaan näille vaihtoehdoille. Aseta suhteellinen säätö, I-aika ja min.teho tuloilmapuhaltimelle, kun koneen tehdaskonfiguraatio on Virtaus ohjaus. Vaihtoehtoisesti Paineen ohjaus, jos on valittu se konfiguraatio Aseta suhteellinen säätö, I-aika ja min.teho poistoilmapuhaltimelle, kun koneen tehdaskonfiguraatio on Virtaus ohjaus. Vaihtoehtoisesti Paineen ohjaus, jos on valittu se konfiguraatio Asettaa hälytysrajat ja sallitut poikkeamat eri toiminnoille Asettaa hälytysviiveet ja sallitut poikkeamaviiveet eri toiminnoille Huoltohälytyksen nollaus (suodatinhälytys). Tässä valikossa on mahdollista palauttaa kaikille parametreille tehdasasetukset tai käyttäjäasetukset, jotka on tallennettu aikaisemmin. Valitse Kyllä tai Ei Nykyinen konfiguraatio voidaan tallentaa erilliselle muistialueelle ja palauttaa myöhemmin käyttämällä edellistä Palauta käyttäjäasetukset -valikkoa. Valitse Kyllä tai Ei Tulojen ja lähtöjen asetukset. Anturityyppien ja säätöalueen asetukset Systemair Sverige AB

22 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Ohjaus toiminto Puhallin ohjaus? Lisäporras Y4 Lisäsäätöjakso Y5? Pumpun ohjaus? Vapaa jäähdytys Ohjaus toiminto Tila: Poistoilman ohjaus Topvex SC: Y4 lisäportaan tila Akt.jäähdlto:lla P1-Lämmitys P1-Jäähdytys Vapaa jäähd.akt.: Ei Ulkolämp. aktivointi 22 C Aseta lämpötilansäätötoiminto, jonka ohjaamana haluat koneen toimivan. Valitse seuraavista Huoneen ohjaus, Poistoilman ohjaus, Ulkolt.komp. huone, Ulkolt.komp poisto, Tuloilman ohjaus, Ulkolt.komp. tulo Poisto-/tuloilma (mahdollista vaihtaa näiden väillä ulkolämpötilasta riippuen), Huone-/tuloilma (mahdollista vaihtaa näiden väillä ulkolämpötilasta riippuen), Näkyy vain Topvex SC:ssä Voidaan konfiguroida yhteen seuraavista vaihtoehdoista: Aktiivinen, Aktiivinen kylmän talteenotolla, Aktiivinen entalpiasäädöllä ja Aktiivinen sekä kylmän talteenotolla että entalpiasäädöllä. Lisäsäätöjakso Y5 voidaan konfiguroida Aktiiviseksi tai Ei aktiiviseksi. Asettaa parametrit pumpun ohjaukselle. Jos jollekin ohjauspiirille ei ole konfiguroitu lähtöä pumpun ohjaukselle, näitä asetuksia ei huomioida. Asettaa vapaajäähdytyksen tilaksikyllä tai Ei. Asettaa päivälämpötilan alemman lämpötilarajan vapaajäähdytystoiminnon aktivoinnille. Edellisen päivän ulkolämpötilan on oltava korkeampi kuin asetettu lämpötilaraja, jotta vapaajäähdytystoiminto aktivoituisi Systemair Sverige AB

23 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Ulkolämpöt. Korkea: Matala: Huonelämp. 18 C yö 15.0 C 5.0 C min Käyn./pysäytysaika Vapaajäähdytys Käynnistys: 0 Pysäytys: 7 Lämmityksen estoaika vapaajäähd. jälkeen 60 min Puhallinteho vapaajäähdytyksen aikana TUL: 0 % POI: 0 % Ulkolämpötilan anturi asennettu ilmanottokanavaan Ei Asettaa vapaajäähdytystoiminnon aktivoinnin ylemmän yölämpötilarajan. Asettaa vapaajäähdytystoiminnon aktivoinnin alemman yölämpötilarajan. Asettaa huonelämpötilan alemman lämpötilarajan. Lämpötilan on oltava tätä arvoa korkeampi, jotta vapaajäähdytystoiminto pysyisi aktiivisena. Jos huoneantureita ei ole kytketty, käytetään poistoilmaa. Asettaa vapaajäähdytystoiminnon käynnistys- ja pysäytysajan. Esimerkiksi Käynnistys: 0 ja Pysäytys: 6 tarkoittaa, että vapaajäähdytys on aktiivinen Asettaa viiveen minuutteina vapaajäähdytysjakson loppumisesta mahdollisen lämmitysjakson alkuun, ts. kuinka kauan voidaan hyväksyä lämpötilan ohjearvoa matalampi huonelämpötila. Asettaa puhaltimen nopeuden prosentteina normaalinopeudesta kummallekin puhaltimelle yksilöllisesti vapaajäähdytyksen aikana Asettaa, onko ulkoanturi asennettu ilmanottokanavaan vai ei. Vaihtoehdot Ei ja Kyllä Oletusarvo on Ei Systemair Sverige AB

24 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Lisäohjaus CO2/VOC ohjaus Lisäohjaus Aktiivinen: Ei POI päällä kun lisäohjaus: Kyllä Min. käyntiaika lisäohjaus: 60 min CO2/VOC aktiivinen Ei ikinä Tyyppi: Puhallin Min. aika: 60 min Aktivointi taso 1/2 nopeus: 800 ppm 1/1 nopeus: 1000 ppm ero: 160 ppm Porras CO2 ohjauksella Y2 vaihdin Kun käytetään huoneohjausta tai poistoilman ohjausta, on mahdollista käyttää lisälämmitystä ja/tai lisäjäähdytystä. Käyntiajaksi voidaan asettaa minuuttia. (tehdasasetus on 60 min). Vaihtoehdot ovat Aktiivinen: Kyllä tai Ei. (Katso käynnistysja pysäytyslämpötilat Lämpötila-valikosta) Asettaa lisäohjauksen minimikäyntiajan minuutteina Käyttökohteissa, joissa henkilöiden määrä vaihtelee voimakkaasti, puhaltimien nopeuksia voidaan ohjata ilmanlaadun perusteella, joka mitataan CO2/VOC-anturilla. Katso lisätietoa Corrigo-käsikirjasta Asettaa tilaksi Ei ikinä, Aina tai Jos aikaohjaus off. Asettaa mitä säädetään. Valitse tyyppi Puhallin Asettaa minimiajan, jonka kone voidaan aktivoida CO2/VOC-ohjaustoiminnolla Asettaa aktivointitason 1/2-nopeudella Asettaa aktivointitason 1/1-nopeudella Asettaa sallitun eroarvon CO2/VOC-ohjausta voidaan käyttää sekoituspeltien kanssa. Valitse käytetäänkö Y2:n, Y4:n tai molempien lähtöjen kanssa Systemair Sverige AB

25 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Palotoiminto Vaihtimen sulatus Palopelti toiminto Ei aktiivinen Toiminta hälyttäessä Pysäytetty Palohälytys tulo Normaalisti auki Pellin koestus Ei Vaihtimen sulatus Kyllä Ohitus: On Lopeta sulatus: On Aktivointi lämpötila: 0,0 C Pysäytys lämpötila SAF: -8,0 C Palohälytystulon tilaksi voidaan konfiguroida Ei aktiivinen, Normaalisti kiinni tai Normaalisti auki. Valitse toiminto, kun hälytys on aktiivinen: Pysäytetty, Jatkuva käynti, Normaali käynti, Vain Tulo tai Vain Poisto Palohälytystulon tilaksi voidaan konfiguroida normaalisti auki tai normaalisti kiinni. Myös digitaalitulot voidaan konfiguroida palohälytystuloiksi. Huomaa, että kahdesti muutettu signaali voi aiheuttaa epätoivotun toiminnon. Aktivoi palopellin koestus, valitse Ei, Kyllä yksikkö käynnissä tai Kyllä yksikkö pysäytetty. Aseta pellin koestuksen parametrit alavalikossa. Tämä jakso on vastavirtaja ristivirtavaihtimella varustetuille koneille. Aseta käytetäänkö vaihtimen sulatusta, Kyllä/Ei Tämä jakso on vastavirtaja ristivirtavaihtimella varustetuille koneille. Vaihtimen sulatus sallittu ohituksella, On/Off. Vaihtimen sulatus sallittu tuloilmapuhaltimen (SAF) pysäytyksellä, On/Off Sulatustoiminnon ulkolämpötilaraja. Sulatuksen pakotetun pysäytyksen ulkolämpötilaraja, ohituspellin lukitus Systemair Sverige AB

26 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Jäähdytys väli Ulkoinen asetus Hälytysasetukset Tiedonsiirto Aset. Paineen poik: 50% Hyst seis: 60% Todell. xxx Pa aset: Manual kalib: Pois Jäähdytys väli Kyllä Jäähdytysraja: 2.0 C Ulkoinen asetus Ei aktiivinen Min. aset: 12.0 C Maks. aset: 30.0 C Hälytys nro (1 100): 1 Toimintavirhe Tuloilmapuhallin Portti 1 toiminta Orja Laajennusyksikön toiminta Orja Portti 2 toiminta Laaj ja ulk. näyttö PDTxxC-2 Tämä jakso on vastavirtaja ristivirtavaihtimella varustetuille koneille. Sulatuksen käynnistävän painepoikkeaman asetusarvo prosentteina. Sulatuksen peruuttavan painepoikkeaman pienenemä. Näyttää sulatuksen todellisen asetusarvon. Huom! Arvo voi vaihdella ilmavirrasta riippuen. Manual kalib On/Off käynnistää uuden kalibroinnin manuaalisesti. Huom! On suositeltavaa suorittaa tämä toimenpide kuivalla vaihtimella ja normaalilla ilmavirralla. Aseta jäähdytyksen talteenoton tilaksi Kyllä tai Ei. Aseta jäähdytysraja (poistoilman ja ulkoilman lämpötilaero, joka aktivoi jäähdytyksen talteenoton). Ulkoinen asetuslaite voidaan kytkeä. Asetuslaitteen täytyy seurata PT1000 resistanssikäyrää. Asetusalue voi olla rajoitettu. Valitse seuraavista kommunikaatioista Orja, Laajennusosa, Taajuusmuuttaja/ Paineanturi, Ulkoinen näyttö, Laaj ja taajuusmuuttaja tai Laaj ja ulk. näyttö. Kaksoispaineanturi Systemair Sverige AB

27 Päävalikkokohta Alivalikko 1 Alivalikko 2 Selitykset Laajennusyksikkö 1 Ei mitään Laajennusyksikkö 2 Ei mitään Laajennusyksikkö 3 PDTxxC-2 Laajennusyksikkö 4 PDTxxC-2? Sisäänpääsy oikeudet? Kirjaudu sisään Kirjaudu sisään Anna salasana xxxx Toiminta taso: mitään Ei Kirjaudu huoltotasolle 4-numeroisella koodilla. Päästyäsi halutulle tasolle, peruuta ohjauspaneelin Vasen-nuolipainikkeella (paina kaksi kertaa). Tehtaalla asetettu huoltotason käyttöoikeuskoodi on Käyttäjätason koodi on: Järjestelmätason koodi on: Kirjaudu ulos Kirjaudu ulos? Ei Toiminta taso: mitään Ei Kirjaudu ulos järjestelmätasolta vaihtamalla Ei arvoksi Kyllä OK- ja Ylös-/Alasnuolilla. Automaattinen uloskirjautuminen ellei mitään tehdä 6 minuuttiin. Vaihda salasana Vaihda salasana tasolle: mitään Ei Uusi salasana xxxx Asettaa uuden salasanan valitsemallesi tasolle. Voidaan tehdä vasta huoltotasolle kirjautumisen jälkeen Systemair Sverige AB

28 4.4 Vapaajäähdytyksen kuvaus Tällä toiminnolla säästetään lämpimänä vuodenaikana energiaa käyttämällä viileää ulkoilmaa rakennuksen jäähdyttämiseen esim. öisin ja vähentämällä näin jäähdytystarvetta päivällä. Huom! Seuraava on voimassa vain, jos vapaajäähdytystoiminnon arvoksi on asetettu Aktiivinen ohjelmavalikossa. Jäähdytyksen aktivoituminen edellyttää, että seuraavat käynnistysehdot täytetään. Käynnistysehdot On kulunut alle 4 päivää siitä, kun kone oli käyntitilassa Edellisen käyntijakson ulkolämpötila ylitti asetetun raja-arvon (+22 C) Kellonaika on välillä 12:00 ja 19:00:00 (asetettavissa) Ajastinlähdöt normaalinopeudelle, Pidennetty käynti normaali ja Ulkoinen pysäytys ovat Off Aikaohjaus on päällä (ON) joskus seuraavan 24 tunnin aikana. Kone tarkistaa yölämpötilan (sisä- ja ulkolämpötilan) 3 minuutin aikana asettuun käynnistysaikaan, kun puhaltimet käynnistyvät, jotta anturit voivat suorittaa lämpötilan mittauksen. Jos yllä mainitut ehdot täyttyvät, vapaajäähdytystoiminto käynnistetään; ellei, kone palaa OFF-tilaan. Jos ulkoanturi ei ole tuloilmakanavassa ja huoneanturi on valittu, kone ei aloita vapaajäähdytystä, ennen kuin lämpötilat ovat asetettujen käynnistys- ja pysäytysrajojen sisällä. Pysäytysehdot: Ulkolämpötila on yli asetetun maksimilämpötilan (+18 C) tai alle asetetun minimiarvon (veden tiivistymisen vaara, +10 C) Huone-/poistoilman lämpötila on alle asetetun pysäytysarvon (+18 C) Yksi ajastinlähdöistä normaalinopeudelle, Ulkoinen pysäytys tai Pidennetty käynti normaali on On Kello on yli 19:00:00. Jos jokin pysäytysehdoista täyttyy kolmen minuutin kuluttua, kone pysähtyy uudelleen. Muuten toiminta jatkuu, kunnes jokin pysäytysehto täyttyy. Kun vapaajäähdytys on aktiivinen, puhaltimet toimivat normaalinopeudella tai paineen/virtauksen ohjauksen asetusarvon mukaan ja digitaalilähtö Vapaajäähdytys on aktiivinen. Lähdöt Y1-lämmitys, Y2-vaihdin ja Y3-jäähdytys kytketään pois. Kun vapaajäähdytys on aktivoitu, lämmityslähtö on estetty 60 minuuttia (konfiguroitava aika). Vapaajäähdytystä käytettäessä voidaan asettaa poikkeama normaalista puhaltimen ohjauksen asetusarvosta Systemair Sverige AB

29 5 Huolto 5.1 Tärkeää Vaara Varmista ennen huolto- tai sähkötöiden aloitusta, että koneen jännitteensyöttö on irtikytketty! Sähkökytkennät saa suorittaa vain valtuutettu sähköasentaja paikallisten määräysten ja asetusten mukaisesti. Varoitus Vaikka kone on kytketty irti jännitteensyötöstä, pyörivät osat voivat aiheuttaa tapaturmavaaran. Varo teräviä reunoja asennuksen ja huollon yhteydessä. Käytä suojavaatteita. 5.2 Huoltovälit Alla olevassa taulukossa nähdään suositellut huoltovälit koneelle ja järjestelmälle. Koneen pitkän käyttöiän varmistamiseksi on tärkeää tehdä huoltotyöt alla olevien suositusten mukaisesti ja käyttö- ja huolto-ohjeita noudattaen. Perusteellinen ja säännöllinen huolto on takuun voimassaolon edellytys. Mitä tehdään Kerran vuodessa Tarvittaessa Lämmönvaihtimen puhdistus. Puhaltimien puhdistus. Poistosäleikköjen ja tuloilmahajottimien puhdistus. Ulkoilmanoton puhdistus. Kanaviston puhdistus. X 1 1. Tai paikallisten määräysten mukaisesti. X X X X 5.3 Huolto-ohjeet Tulo-/poistoilmansuodattimen vaihtaminen Pussisuodatinta ei voi puhdistaa ja se on vaihdettava tarvittaessa. Uusia suodattimia voi tilata Systemairilta. Käyntiaika suodattimenvaihtojen välillä riippuu asennuspaikan ilmanlaadusta. Paine-erokytkin ilmaisee, milloin on aika vaihtaa suodattimet. Tämä laukaisee hälytyksen ohjauspaneelissa. Kun näin tapahtuu, menettele seuraavasti: 1. Vaihda suodattimet uusiin alla kuvatulla tavalla. 2. Kuittaa hälytys painamalla ohjauspaneelin punaista painiketta (1 kuva 4) ja sitten OK (4 kuva 4). 3. Valitse Kuittaa painamalla OK Systemair Sverige AB

30 Suodattimet poistetaan alla kuvatulla tavalla: 1 Vapauta suodattimen kehys vetämällä suodattimen tukitangoista. 2 Kallista tukitangot taakse. 3 Nyt on mahdollista taittaa suodatin ja kehys taaksepäin. Tämä on erityisen tärkeää, jos koneen edessä on vähän tilaa ja koneeseen on asennettu liukuovisarja. Suodatin voidaan nyt poistaa koneesta. 4 Asenna uusi suodatin ja kiinnitä se tulotiivistettä vasten suodattimen tukitangoilla. Varmista, että suodatin asettuu tiiviisti kehykseen Systemair Sverige AB

31 5.3.2 Lämmönvaihtimen tarkastus Ajan kuluessa pölyä saattaa kertyä lämmönvaihtimeen ( 5, kuva 1) ja tukkia ilmavirran. Hyvän hyötysuhteen säilyttämiseksi on tärkeää puhdistaa lämmönvaihdin säännöllisesti. Lämmönsiirrin voidaan irrottaa Topvex FR03 11-koneesta. Pese kuumalla saippuavedellä tai käytä paineilmaa. Älä käytä ammoniakkia sisältävää pesuainetta. Huom! Varmista, ettei roottorin moottoriin pääse kosteutta Lämmönvaihdinyksikön irrotus kattoon asennetuissa koneissa 1 Irrota vaihtimen kansilevy koneen keskeltä avaamalla levyn kulmissa olevat 4 ruuvia. Levyn irrotus on mahdollista vain, kun on avattu molemmat tarkastusovet. 2 Lämmönvaihdinyksikkö on kiinnitetty 4 ruuvilla (2 kummallakin puolella); (malleissa FR08 ja FR11 on 8 ruuvia, 4 kummallakin puolella). Aloita lämmönsiirtimen irrotus tarkistamalla, että ruuvi A on kunnolla kiristetty. Irrota ruuvi B kokonaan kuvan mukaisesti ja löysää sitten ruuvia A varovasti sen verran, että lämmönsiirtimen kehys liukuu kiskoilla. 3 Laske lämmönvaihdin alas, niin että se irtoaa kiskoilta. Varoitus Lämmönvaihdinyksikkö on painava. Käytä sopivaa tukilaitetta irrottaessasi lämmönvaihdinyksikköä huoltoa varten Systemair Sverige AB

32 4 Työnnä lämmönvaihdinyksikkö puhdistuksen/huollon jälkeen paikalleen ja kiinnitä kaikki ruuvit kunnolla Lämmönvaihdinyksikön irrotus lattialle asennetuissa koneissa 1 Avaa lämmönvaihdinyksikön kaikki kiinnitysruuvit. 2 Irrota lämmönvaihdinyksikkö koneesta nostamalla se suoraan ylös. Varo Lämmönvaihdinyksikkö on painava, käytä sopivaa nostolaitetta tai useampaa henkilöä yksikön nostamiseen koneesta. Taulukko 2: Lämmönvaihdinyksikön paino Malli Lämmönvaihdinyksikön paino (kg) FR03 31 FR06 43 FR08 55 FR Puhaltimien tarkastus Puhaltimien tarkastus Säännöllisestä huollosta (kuten suodattimien vaihto) huolimatta pölyä ja rasvaa saattaa vähitellen kerääntyä puhaltimien sisälle (1 ja 2, kuva 1). Tämä heikentää suorituskykyä. Puhaltimet voidaan irrottaa löysäämällä 4 ruuvia puhaltimen kotelossa (kuva 5). Topvex FR06 11-koneessa on puhaltimen tukikannake, joka on irrotettava löysäämällä 4 ruuvia. Puhaltimet voi puhdistaa liinalla tai pehmeällä harjalla. Älä käytä vettä. Pinttyneet kerrostumat voi poistaa mineraalitärpätillä. Anna kuivua kunnolla ennen asennusta Systemair Sverige AB

33 Kuva 5 Puhaltimien irrotus Poistoilmasäleikköjen ja tuloilmahajottimien puhdistaminen Järjestelmä syöttää käsiteltyä ulkoilmaa rakennukseen ja poistaa käytetyn sisäilman kanaviston ja hajottimien/säleikköjen kautta. Hajottimet ja venttiilit on asennettu seiniin ja kattoihin makuuhuoneissa, olohuoneessa, kylpyhuoneissa, wc:ssä jne. Irrota hajottimet/venttiilit ja pese ne tarvittaessa saippuavedellä. Hajottimet/venttiilit pitää asentaa alkuperäisille paikoilleen ja alkuperäiseen asentoon, jotta järjestelmän tasapaino pysyy ennallaan Ulkoilmanoton tarkastus Lehdet ja roskat saattavat tukkia ilmanottosäleikön ja heikentää koneen tehoa. Tarkasta ilmanottosäleikkö vähintään kaksi kertaa vuodessa ja puhdista tarvittaessa Kanaviston tarkastus Ajan myötä kanavistoon saattaa kertyä rasvaa ja pölyä, vaikka suodattimet vaihdetaan säännöllisesti. Tämä heikentää järjestelmän suorituskykyä. Kanavat tulee sen vuoksi puhdistaa/vaihtaa tarvittaessa. Teräskanavat voidaan puhdistaa vetämällä kuumaan saippuaveteen kastettu harja kanavan läpi hajottimen/venttiilin tai tarkastusluukkujen kautta Sisäisen pariston vaihto Huom! Tämä toimenpide edellyttää asianmukaisen ESD-suojauksen, ts. maadoitusranneketta pitää käyttää! Kun hälytys Sisäinen paristo aktivoituu ja pariston LED syttyy punaisena, ohjelmamuistin ja kellon varmennusparisto on tyhjentynyt. Paristo vaihdetaan alla kuvatulla tavalla. Varmennuskondensaattori tallentaa muistin ja pitää kellon käynnissä vähintään 10 minuuttia virtalähteen irrotuksen jälkeen Systemair Sverige AB

34 Jos paristonvaihto kestää siis alle 10 minuuttia, ohjelmaa ei tarvitse ladata uudelleen, ja kello jatkaa käyntiään normaalisti. Uuden pariston on oltava tyyppiä CR Irrota kansi painamalla kannen sivuilla olevia lukituskielekkeitä pienellä ruuvitaltalla ja vetämällä samalla reunoja ulospäin. 2 Tartu paristoon lujasti sormillasi ja nosta se ylöspäin pois pitimestä. Paina uusi paristo kunnolla paikalleen. Huomaa, että oikean napaisuuden varmistamiseksi pariston voi asentaa vain "oikein päin". 5.4 Vianetsintä Jos ilmenee ongelmia, tarkista tai korjaa seuraavat kohdat, ennen kuin otat yhteyttä valtuutettuun huoltoon. Tarkista aina, onko ohjauspaneelissa aktiivisia hälytyksiä. 1. Puhallin (puhaltimet) ei(vät) käynnisty Tarkista, onko hälytysviestejä. Tarkasta varokkeet (8 kuva 3). Tarkista asetukset ohjauspaneelista (ajat, viikko-ohjelma, automaattinen/manuaalinen toiminta jne.) 2. Pienentynyt ilmavirtaus Tarkista puhallinnopeuden asetukset puoli ja matala. Tarkista, että ulkoilma-/jäteilmapelti avautuu (jos käytössä). Tarkista, onko suodattimet vaihdettava. Tarkista, tarvitsevatko hajottimet ja säleiköt puhdistusta. Tarkista hajottimien ja säleikköjen aukot. Tarkista, tarvitsevatko puhaltimet ja lämmönvaihdinyksikkö puhdistusta. Tarkista, onko kattoyksikkö tai ilmanotto tukossa. Tarkista, onko kanavissa näkyviä vaurioita ja/tai pöly-/likakerrostumia. 3. Kylmä tuloilma Tarkista säätölämpötila ohjauspaneelista. Tarkista, onko hätätermostaatti lauennut. Paina tarvittaessa punaista painiketta sähkölämmittimen yläosassa ( 9, kuva 1) kärjellisellä työkalulla. Tarkista, onko poistoilmansuodatin vaihdettava. Tarkista, ovatko puhaltimet pysähtyneet ylikuumenemisen johdosta. Jos ovat, lämpökosketin on ehkä lauennut (ilmaistaan tekstillä Puh.hälyt ohjauspaneelissa) Systemair Sverige AB

35 4. Melu/värinät Tarkista, että kone on kunnolla vaakasuorassa. Puhdista juoksupyörät. Varmista, että puhaltimien kiinnitysruuvit on kiristetty kunnolla Hälytykset Hälytyspainike (1, kuva 4) avaa hälytysjonon. Kun tätä painiketta painetaan, aktiiviset ja kuittaamattomat hälytykset näkyvät valikkoikkunassa. Hälytys-LED (2, kuva 4) vilkkuu, jos listassa on kuittaamattomia hälytyksiä, ja palaa jatkuvasti, jos hälytykset ovat edelleen aktiivisia mutta ne on kuitattu. Jos hälytyksiä on useita, käytä Ylös-/Alasnuolia niiden selaamiseen. Hälytys voidaan kuitata tai estää käyttämällä painikkeita OK ja Ylös-/Alas. Lopeta ja palaa aloitusvalikkoon painamalla peruuta ja paina sitten Vasen. Katso mahdollisten hälytysten yleiskatsaus käyttöönottopöytäkirjasta. 6 Huolto Ennen kuin otat yhteyttä huoltoon, merkitse muistiin koneen mallimerkintä ja valmistenumero tyyppikilvestä (kuva 6) Kuva 6 Laitekilpi Sijainti Kuvaus 1 Osanumero 2 Tuotannon tilausnumero 3 Juokseva numero 4 Valmistuspäivä 5 Tuotekoodi (tuotteen tekniset tiedot) Systemair Sverige AB

36 lastpage Systemair AB pidättää oikeuden tehdä muutoksia ja parannuksia tähän käsikirjaan milloin tahansa siitä etukäteen ilmoittamatta. Systemair Sverige AB Industrivägen 3 SE Skinnskatteberg, Sweden Phone Fax
