1 Digitaalinen projektori WX66 Käyttäjän ohjekirja Kiitämme tämän projektorin ostamisesta. VAROITUS Lue kaikki tämän tuotteen käyttöohjeet ennen tuotteen käyttöä. Lue "Laitteen turvaohjeet" ensimmäiseksi. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Tästä ohjekirjasta Tässä ohjekirjassa on käytetty useita eri tunnusmerkkejä. Merkkien merkitys on kuvattu alla. VAROITUS HUOMAUTUS Tämä merkki osoittaa tietoa, jonka huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai jopa hengenvaaran laitteen virheellisen käsittelyn seurauksena. Tämä merkki osoittaa tietoa, jonka huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai -vahinkoja laitteen virheellisen käsittelyn seurauksena. Katso lisätietoja tämän tunnuksen jälkeen merkityiltä sivuilta. HUOM! Ohjekirjassa olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti esiintyvistä virheistä. Asiakirja-aineiston tai sen osien jäljentäminen, siirto tai kopiointi ei ole sallittua ilman erillistä kirjallista lupaa. Tavaramerkin vahvistus Mac on Apple Inc. in rekisteröity tavaramerkki. Windows on Microsoft Corporation in rekisteröity tavaramerkki. VESA ja DDC ovat Video Electronics Standard Associationin tavaramerkkejä. PowerPC on International Business Machines Corporation in rekisteröity tavaramerkki. DVI on Digital Display Working Group in rekisteröity tavaramerkki. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Kaikki muut tavaramerkit ovat vastaavien omistajiensa omaisuutta. 1

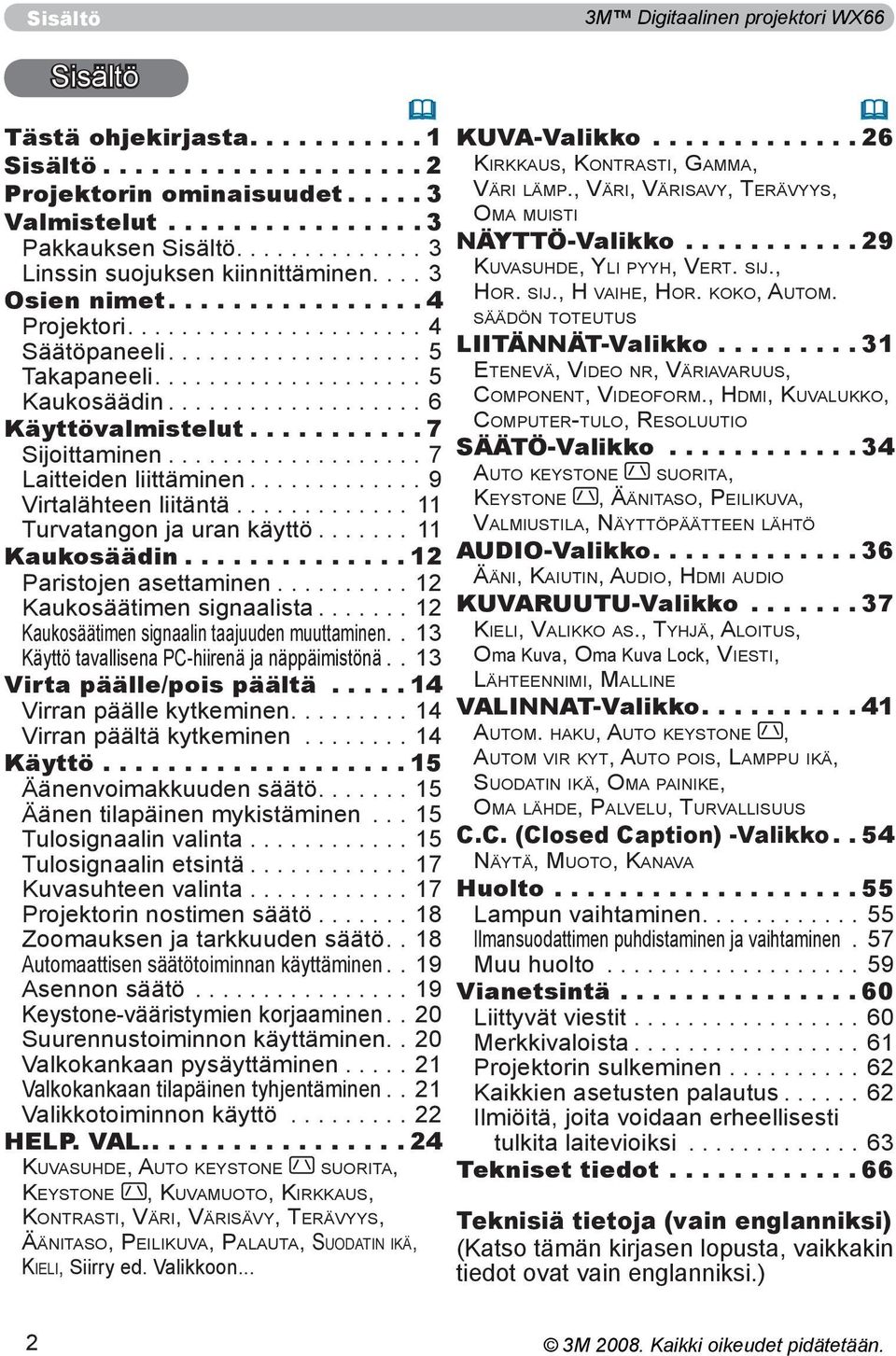

2 Sisältö 3M Digitaalinen projektori WX66 Sisältö Tästä ohjekirjasta Sisältö... 2 Projektorin ominaisuudet... 3 Valmistelut Pakkauksen Sisältö...3 Linssin suojuksen kiinnittäminen...3 Osien nimet Projektori...4 Säätöpaneeli...5 Takapaneeli...5 Kaukosäädin...6 Käyttövalmistelut... 7 Sijoittaminen...7 Laitteiden liittäminen...9 Virtalähteen liitäntä Turvatangon ja uran käyttö Kaukosäädin Paristojen asettaminen...12 Kaukosäätimen signaalista...12 Kaukosäätimen signaalin taajuuden muuttaminen.. 13 Käyttö tavallisena PC-hiirenä ja näppäimistönä.. 13 Virta päälle/pois päältä Virran päälle kytkeminen...14 Virran päältä kytkeminen Käyttö Äänenvoimakkuuden säätö...15 Äänen tilapäinen mykistäminen Tulosignaalin valinta Tulosignaalin etsintä...17 Kuvasuhteen valinta Projektorin nostimen säätö...18 Zoomauksen ja tarkkuuden säätö.. 18 Automaattisen säätötoiminnan käyttäminen.. 19 Asennon säätö Keystone-vääristymien korjaaminen.. 20 Suurennustoiminnon käyttäminen.. 20 Valkokankaan pysäyttäminen...21 Valkokankaan tilapäinen tyhjentäminen.. 21 Valikkotoiminnon käyttö...22 HELP. VAL Ku va s u h d e, Au t o k e y s t o n e s u o r i ta, Ke y s t o n e, Ku va m u o t o, Ki r k k a u s, Ko n t r a s t i, Vä r i, Vä r i s ä v y, Te r ä v y y s, Ää n i ta s o, Pe i l ik u va, Pa l a u ta, Su o d at i n i k ä, Ki e l i, Siirry ed. Valikkoon... KUVA-Valikko Ki r k k a u s, Ko n t r a s t i, Ga m m a, Vä r i l ä m p., Vä r i, Vä r i s av y, Te r ä v y y s, Oma muisti NÄYTTÖ-Valikko Ku va s u h d e, Yli p y y h, Ve r t. s i j., Ho r. s i j., H va i h e, Ho r. k o k o, Au t o m. säädön toteutus LIITÄNNÄT-Valikko Et e n e v ä, Vi d e o n r, Vä r i ava r u u s, Co m p o n e n t, Vi d e o f o r m., Hd m i, Ku va l u k k o, Co m p u t e r-t u l o, Re s o l u u t i o SÄÄTÖ-Valikko Au t o k e y s to n e s u o r i ta, Ke y s to n e, Ää n i ta s o, Pe i l ik u va, Valmiustila, Näyttöpäätteen lähtö AUDIO-Valikko Ääni, Kaiutin, Audio, Hdmi audio KUVARUUTU-Valikko Ki e l i, Va l i k k o a s., Ty h j ä, Al o i t u s, Oma Kuva, Oma Kuva Lock, Vi e s t i, Lä h t e e n n i m i, Malline VALINNAT-Valikko Au t o m. h a k u, Au t o k e y s to n e, Au t o m v i r k y t, Au t o p o i s, La m p p u i k ä, Su o d at i n i k ä, Om a pa i n ik e, Oma lähde, Palvelu, Turvallisuus C.C. (Closed Caption) -Valikko. 54 Nä y t ä, Mu o t o, Ka n ava Huolto Lampun vaihtaminen...55 Ilmansuodattimen puhdistaminen ja vaihtaminen. 57 Muu huolto Vianetsintä Liittyvät viestit Merkkivaloista...61 Projektorin sulkeminen Kaikkien asetusten palautus...62 Ilmiöitä, joita voidaan erheellisesti tulkita laitevioiksi Tekniset tiedot Teknisiä tietoja (vain englanniksi) (Katso tämän kirjasen lopusta, vaikkakin tiedot ovat vain englanniksi.) 2

3 STANDBY/ON MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT MAGNIFY KEYSTONE POSITION ESC AUTO FREEZE SEARCH PAGE UP PAGE DOWN MY BUTTON ENTER BLANK VOLUME MUTE MENU RESET 3M Digitaalinen projektori WX66 Projektorin ominaisuudet / Valmistelut Projektorin ominaisuudet Seuraavat toiminnot antavat projektorille monia käyttömahdollisuuksia. ü Tässä projektorissa on useita I/O-portteja monia eri työtilanteita varten. ü Tämä projektori tuottaa suuren kuvan pienessäkin tilassa. ü Uusi kaksikerroksinen suodatinjärjestelmä toimii pitempään ja tarvitsee vähemmän huoltoa. ü WXGA (1280 x 800) resoluutiolla tuki laajakuva-pc:lle, joten voit heijastaa alkuperäiset kuvat valkokankaalle. ü HDMI-portti tukee eri kuvalaitteita, joilla on digitaalinen liitin, jotta valkokankaalle saadaan selvempi kuva. Valmistelut Pakkauksen Sisältö Projektorin mukana tulee olla toimitettu alla näkyvät varusteet. Jos jotakin puuttuu, ota yhteys jälleenmyyjään. HUOM! Säilytä alkuperäiset pakkausmateriaalit mahdollista tulevaa tarvetta varten. Jos projektoria joudutaan kuljettamaan, käytä kuljetuksessa aina alkuperäisiä pakkausmateriaaleja. Käsittele linssiosaa erityisen huolellisesti. Projektori Kaukosäädin (jossa kaksi AA-paristoa) Verkkojohto VGA-kaapeli RCA-kuva/ äänikaapeli USB-kaapeli Käyttäjän ohjekirja Laitteen turvaohjeet Pika-aloitusopas Linssin suojuksen kiinnittäminen Jotta linssin suojus ei pääsisi katoamaan, kiinnitä se projektoriin varusteisiin kuuluvalla hihnalla. 1. Kiinnitä hihna linssin suojuksessa olevaan hihna-aukkoon. Pujota hihnan pää linssisuojuksen hihna-aukon läpi, tee silmukka hihnan päähän ja päästä hihnan toinen pää silmukan läpi. Älä solmi hihnan kumpaakaan päätä. Kiinnitä hihna projektorissa olevaan hihna-aukkoon. Pujota hihnan toinen pää projektorin hihna-aukon läpi ja tee siihen silmukka. Päästä linssin suojus ja hihnan toinen pää silmukan läpi Pehmeä kotelo Linssin suojus ja hihna Linssin suojus on kiinnitetty projektoriin. Turvakyltti RCAkomponenttikaapeli

4 Osien nimet Osien nimet Projektori (1) Lampun suojus (&55) Lamppuyksikkö on sisäpuolella. (2) Tarkennusrengas (&18) (3) Zoomausrengas (&18) (4) Säätöpaneeli (&5) (5) Nostopainikkeet (x 2) (&18) (6) Nostojalat (x 2) (&18) (7) Kaukosäätimen tunnistin (&12) (8) Linssi (&59) (9) Linssin suojus (&3) (10) Ilmanottoaukot (11) Suodattimen suojus (&57) Ilmansuodatin ja ilmanottoaukko ovat sisäpuolella. (12) Kaiutin (&36) (13) Tuuletusaukko (14) AC IN (Verkkotulo) (&11) (15) Virtakytkin (&14) (16) Takapaneeli (&5) (17) Turvalukko (&11) (18) Turva-aukko (&11) 3M Digitaalinen projektori WX66 KUUMA! (1) (2) (3) (4) (6) (8) (11) (9) (5) (10) (7) (6) (6) (6) KUUMA! (13) (10) (11) (4) (12) (18) (16) (17) (13) (1) (15) (14) VAROITUS KUUMA! : Älä kosketa lampun suojuksen ja tuuletusaukkojen lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, alueet ovat erittäin kuumat. Älä katso linssiin tai tuuletusaukkoihin lampun palaessa, voimakas valo ei ole hyvä silmille. Älä käsittele nostopainikkeita pitämättä samalla kiinni projektorista, projektori saattaa pudota. HUOMAUTUS Varmista riittävä ilmanvaihto projektorin ylikuumenemisen estämiseksi. Älä peitä, tuki, tai tukkeuta tuuletusaukkoja. Älä aseta ilmanottoaukkojen läheisyyteen mitään sellaista, joka saattaa tarttua kiinni tai imeytyä ilmavirran mukana aukkoihin. Puhdista ilmansuodatin säännöllisesti. Älä käytä turvatankoa tai turva-aukkoa projektorin putoamisen estämiseen, niitä ei ole suunniteltu tähän tarkoitukseen. 4

5 3M Digitaalinen projektori WX66 Osien nimet Säätöpaneeli (1) STANDBY/ON-painike (&14) (2) INPUT-painike (&15, 22) (3) MENU-painike (&22) Koostuu neljästä kohdistinpainikkeesta. (4) POWER-ilmaisin (&14, 61) (5) TEMP-ilmaisin (&61) (6) LAMP-ilmaisin (&61) (6) (5) (4) (1) (3) (2) Takapaneeli (&9) (1) AUDIO IN1 -portti (2) AUDIO IN2 -portti (3) AUDIO OUT -portti (4) COMPUTER IN1 -portti (5) COMPUTER IN2 -portti (6) MONITOR OUT -portti (7) Virrankatkaisukytkin (&62) (8) CONTROL-portti (9) USB-portti (10) COMPONENT (Y, Cb/Pb, Cr/Pr) portit (11) VIDEO-portti (12) S-VIDEO-portti (13) AUDIO IN3 (L,R) -portit (14) HDMI -portti (10) (7) (4) (5) (6) (14) (8) (9) (11) (13) (12) (2) (1) (3) HUOMAUTUS Käytä virrankatkaisijaa vain silloin kun projektorin virtaa ei voida katkaista normaalin menetelmin, sillä tämän katkaisijan käyttäminen pysäyttää projektorin toiminnan jäähdyttämättä sitä ensin. 5

6 Osien nimet 3M Digitaalinen projektori WX66 Kaukosäädin (1) VIDEO-painike (&16) (2) COMPUTER-painike (&15) (3) SEARCH-painike (&17) (4) STANDBY/ON-painike (&14) (5) ASPECT-painike (&17) (6) AUTO-painike (&19) (7) BLANK-painike (&21) (8) MAGNIFY - ON -painike (&20) (9) MAGNIFY - OFF -painike (&13, 20) (10) MY SOURCE/DOC.CAMERA-painike (&16, 43) (11) VOLUME - -painike (&15) (12) PAGE UP -painike (&13) (13) PAGE DOWN -painike (&13) (14) VOLUME + -painike (&15) (15) MUTE-painike (&15) (16) FREEZE-painike (&21) (17) MY BUTTON - 1-painike (&43) (18) MY BUTTON - 2-painike (&43) (19) KEYSTONE-painike (&20) (20) POSITION-painike (&19, 22) (21) MENU-painike (&22) (22) / / / kohdistinpainikkeet (&13, 22, 23) (23) ENTER-painike (&13, 22, 23) (24) ESC-painike (&13, 22) (25) RESET-painike (&13, 22, 23) (26) Paristotilan kansi (&12) (2) (1) (6) (5) (16) (8) (9) (19) (17) (20) (22) (24) VIDEO ASPECT MAGNIFY KEYSTONE POSITION ESC COMPUTER AUTO FREEZE MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY BUTTON ENTER STANDBY/ON BLANK VOLUME MUTE MENU RESET (10) (4) (3) (7) (12) (14) (11) (13) (15) (18) (21) (23) (25) (26) Kaukosäätimen takaosa 6

7 3M Digitaalinen projektori WX66 Käyttövalmistelut Käyttövalmistelut Sijoita projektori niin, että se sopii käyttöympäristöön ja käyttötapaan. Sijoittaminen Katso seuraavia kuvia ja taulukoita päätelläksesi valkokankaan koon ja heijastusetäisyyden. Taulukossa olevat arvot on laskettu täysikokoiselle valkokankaalle: a Valkokankaan koko (vinottain mitattu) b Heijastusetäisyys (±10%) c1, c2 Näytön korkeus (±10%) Vaakatasolla Ripustettu katosta Jätä ainakin 30 cm tila projektorin sivuseinien ja muiden esineiden kuten seinän väliin. Kysy jälleenmyyjältä neuvoa ennen kuin asennat projektorin erikoisella tavalla kuten esimerkiksi ripustamalla sen katosta. a 16:10 valkokangas 4:3 valkokangas Valkokankaan b c1 c2 b c1 c2 koko Projektorin etäisyys Valkokankaan Valkokankaan Projektorin etäisyys Valkokankaan Valkokankaan (vinottain mitattu) Väh. Enint. korkeus korkeus Väh. Enint. korkeus korkeus tyyppi (tuumaa) m m tuumaa m tuumaa cm tuumaa cm tuumaa m tuumaa m tuumaa cm tuumaa cm tuumaa 30 0,8 0,9 36 1, ,1 41 1, ,0 1,2 49 1, ,4 56 1, ,3 1,6 61 1, ,8 70 2, ,5 1,9 74 2, ,1 84 2, ,8 2,2 86 2, ,5 98 3, ,0 2,5 99 3, , , ,3 2, , , , ,5 3, , , , ,0 3, , , , ,8 4, , , , ,1 6, , , , ,4 7, , , , ,6 9, , , ,

8 Käyttövalmistelut 3M Digitaalinen projektori WX66 Sijoittaminen (jatkuu) VAROITUS Sijoita projektori vakaaseen asentoon vaakasuoraan. Jos projektori kaatuu tai putoaa, se saattaa aiheuttaa vammoja ja/tai vahingoittaa projektoria. Vahingoittuneen projektorin käyttö saattaa puolestaan aiheuttaa tulipalon ja/tai sähköiskun. Älä sijoita projektoria epävakaalle, kaltevalle tai tärisevälle pinnalle, kuten esimerkiksi heiveröinen tai vino hylly. Älä sijoita projektoria siten, että sen sivu-, etu- tai takaosa tulevat ylöspäin. Kysy jälleenmyyjältä neuvoa ennen kuin asennat projektorin erikoisella tavalla kuten esimerkiksi ripustamalla sen katosta tms. Sijoita projektori viileään paikkaan ja varmista riittävä ilmanvaihto. Projektorin kuumeneminen saattaa aiheuttaa tulipalon, palovammoja ja/tai projektorin toimintahäiriöitä. Älä tuki tai peitä projektorin tuuletusaukkoja. Jätä vähintään 30 cm tila projektorin sivujen ja muiden esineiden, kuten seinien välille. Älä aseta projektoria metalliselle tai heikosti lämpöä kestävälle alustalle. Älä sijoita projektoria matolle, tyynyille tai sängylle. Älä sijoita projektoria suoraan auringonvaloon tai lähelle lämmönlähteitä, kuten lämmityslaitteet. Älä aseta mitään projektorin linssin tai tuuletusaukkojen läheisyyteen, tai projektorin päälle. Älä aseta projektorin pohjassa sijaitsevien tuuletusaukkojen lähelle mitään sellaista, joka voi tarttua kiinni tai imeytyä ilmavirran mukana aukosta sisään. Projektorin ilmanottoaukot sijaitsevat myös sen pohjassa. Älä sijoita projektoria sellaiseen paikkaan, jossa se saattaisi kastua. Projektorin kastuminen tai nesteen valuminen projektorin sisään saattaa aiheuttaa tulipalon, sähköiskun ja/tai projektorin toimintahäiriöitä. Älä sijoita projektoria kylpyhuoneeseen tai ulkoilmaan. Älä aseta nestettä sisältäviä astioita lähelle projektoria. HUOMAUTUS Vältä savuisia, kosteita tai pölyisiä sijoituspaikkoja. Projektorin sijoittaminen tällaisiin paikkoihin saattaisi aiheuttaa tulipalon, sähköiskun ja/tai projektorin toimintahäiriöitä. Älä sijoita projektoria lähelle ilmankostuttimia, tupakointipisteitä tai keittiöön. Säädä projektorin asento siten, että valo ei osu suoraan sen kaukosäätimen tunnistimeen. 8

9 3M Digitaalinen projektori WX66 Käyttövalmistelut Laitteiden liittäminen Lue kaikkien tähän projektoriin liitettävien laitteiden käyttöohjeet ennen liitäntöjen suorittamista. Varmista, että kaikki laitteet soveltuvat liitettäväksi tähän tuotteeseen, ja tarkista tarvittavat kaapelit valmiiksi. Katso seuraavia kaavakuvia liitäntöjen suorittamiseksi. PC Näyttöpääte RS-232C RGB OUT USB AUDIO OUT RGB OUT AUDIO OUT RGB IN Kaiuttimet (vahvistimen kanssa) AUDIO IN Y CB/PB CR/PR COMPONENT VIDEO OUT L R AUDIO OUT VIDEO OUT L R AUDIO OUT L R AUDIO OUT S-VIDEO OUT HDMI OUT Videonauhuri/DVD-soitin VAROITUS Älä purkaa projektoria tai sen lisäosia äläkä muuta sen/niiden rakennetta. Varo vahingoittamasta kaapeleita, älä koskaan käytä vahingoittuneita kaapeleita. HUOMAUTUS Katkaise virta kaikista laitteista ja irrota niiden verkkojohdot pistorasiasta ennen laitteiden liittämistä projektoriin. Jos projektoriin liitetään laite, jonka virta on kytkettynä, saattaa siitä aiheutua erittäin kova ääni tai muita häiriöitä, jotka voivat aiheuttaa toimintahäiriöitä tai vahingoittaa liitettävää laitetta tai projektoria. Käytä sopivia varusteisiin kuuluvia tai tähän tehtävään tarkoitettuja kaapeleita. Kysy neuvoa jälleenmyyjältä muista kaapeleista, joihin ehkä vaaditaan paikallisten vaatimusten mukainen erityinen pituus tai ferriittisydän. Jos kaapelissa on säikeistö ainoastaan toisessa päässä, liitä säikeistöllä varustettu pää projektoriin. Varmista, että laitteet on liitetty oikeaan porttiin. Väärä liitäntä saattaa aiheuttaa toimintahäiriöitä vai vahingoittaa laitetta tai projektoria. 9

10 Käyttövalmistelut 3M Digitaalinen projektori WX66 Laitteiden liittäminen (jatkuu) HUOM! Lue ennen liitäntöjen tekemistä liitettävien laitteiden käyttöohjeet ja varmista, että kaikki laitteet sopivat liitettäviksi tähän projektoriin. Ennen PC:n liittämistä, tarkista signaalitaso, signaalin ajoitus ja resoluutio. - Jotkut signaalit saattavat tarvita adapterin tähän projektoriin tuloa varten. - Joissakin tietokoneissa on useita näyttöruututiloja, jotka saattavat sisältää tähän projektoriin soveltumattomia signaaleja. - Vaikka projektori pystyy näyttämään resoluutioltaan jopa UXGA (1600X1200) signaaleja, signaalit muutetaan projektorin paneelin resoluutioon ennen niiden näyttöä. Paras näyttötulos saavutetaan, kun tulosignaalin ja projektorin paneelin resoluutiot ovat samat. Liitäntöjä tehdessäsi varmista, että liittimen muoto sopii porttiin, johon liitäntä tulee tehdä. Ja varmista, että ruuvikiristeisten liittimien ruuvit on kiristetty. Kun haluat liittää kannettavan tietokoneen projektoriin, varmista että tietokoneen ulkoinen RGB-lähtö on aktivoitu. (Aseta kannettava tietokone CRT-näytölle tai samanaikaiselle LCD- ja CRT-näytölle.) Katso kannettavan tietokoneen käyttöohjeesta lisätietoja edellisen vaiheen toteuttamisesta. Kun kuvan resoluutio on muutettu tietokoneella tulosta riippuen, automaattinen säätötoiminto saattaa kestää jonkin aikaa, eikä sitä ehkä voida suorittaa loppuun. Tässä tapauksessa Windows-järjestelmän uuden resoluution valintaa varten olevaa "Kyllä/Ei" valintaruutua ei ehkä ilmesty näyttöön. Silloin resoluutio palautuu takaisin alkuperäiseksi. Resoluution muuttamiseen suositellaan käytettäväksi muita CRT- tai LCD-näyttöpäätteitä. Joissakin tapauksissa tämä projektori ei näytä kuvaa oikein, tai ei näytä valkokankaalla kuvaa lainkaan. Esimerkiksi automaattinen säätö ei ehkä toimi oikein joillakin tulosignaaleilla. Yhdistetty tahdistettu, tai tahdistettu G-tulosignaali saattaa sekoittaa projektorin toiminnot, jolloin projektori ei pysty näyttämään kuvaa oikein. Tämän mallin HDMI-portti on yhteensopiva HDCP:n kanssa (High-bandwidth Digital Content Protection) ja pystyy näin ollen näyttämään videosignaalin HDCP-yhteensopivasta DVD-soittimesta tai vastaavasta. Kytke ja käytä -kelpoisuudesta Kytke ja käytä on järjestelmä, johon kuuluu tietokone, sen käyttöjärjestelmä ja oheislaitteet (esim. näyttölaitteet). Tämä projektori on yhteensopiva VESA DDC 2B:n kanssa. Kytke ja käytä -menetelmää voidaan käyttää liittämällä tämä projektori tietokoneeseen, joka on VESA DDC -yhteensopiva (display data channel). Tätä toimintoa voit käyttää hyväksesi liittämällä RGB-kaapeli COMPUTER IN 1-porttiin (DDC 2B - yhteensopiva). Kytke ja käytä -järjestelmä ei ehkä toimi oikein, jos yritetään muun tyyppistä liitäntää. Käytä tietokoneesi normaaleja ajureita, sillä tämä projektori on kytke ja käytä -näyttöpääte. HUOM! HDMI HDMI tukee seuraavia signaaleja. -Videosignaali: 480i@60,480p@60,576i@50,720p@50/60,1080i@50/60,1080p@50/60 -PC-signaalit: Katso Operating Guide - Technical osa -Audiosignaali: Formaatti lineaari-pcm Sampling Frequency 48kHz / 44.1kHz / 32kHz Projektori voidaan liittää toiseen laitteeseen, jossa on HDMI tai DVI -liitin, mutta joidenkin laitteiden kanssa projektori ei ehkä toimi oikein, esimerkiksi ei videota, tai ei audiota. Varmista, että käytät HDMI-kaapelia, jossa on HDMI-merkintä. Kun projektori on liitetty laitteeseen, jossa on DVI-liitin, käytä DVI - HDMI -kaapelia HDMI-tuloon liittämiseen, ja audiokaapelia AUDIO-tuloon liittämiseen. 10

11 3M Digitaalinen projektori WX66 Virtalähteen liitäntä Varmista ensin, että projektorin virtakytkin on asetettu OFF-asentoon (merkitty "O") Kytke verkkojohdon liitin projektorin AC IN (verkkotulo). Liitä verkkojohdon pistoke kunnolla pistorasiaan. AC IN Käyttövalmistelut Virtajohto VAROITUS Noudata erityistä varovaisuutta verkkojohtoa liittäessäsi, sillä väärä tai viallinen liitäntä saattaa aiheuttaa tulipalon ja/tai sähköiskun. Käytä ainoastaan projektorin mukana toimitettua verkkojohtoa. Jos johto on vioittunut, ota yhteyttä jälleenmyyjän ja pyydä uusi johto. Virtajohto tulee vain liittää pistokkeeseen, jonka jännite on virtajohtoon sopiva. Pistorasian tulee olla projektorin lähellä ja helppopääsyisessä paikassa. Irrota verkkojohto kun haluat kytkeä laitteen kokonaan irti. Älä koskaan tee muutoksia verkkojohtoon. Turvatangon ja uran käyttö Myymälöistä saatava, halkaisijaltaan 10 mm mittainen turvaketju tai -lanka voidaan kiinnittää projektorin turvatankoon varkauden estämiseksi. Laitteessa on myös turva-aukko Kensingtonlukkoa varten. Katso tarkemmat tiedot turvalaitteen ohjekirjasta. Varmuusketju tai -lanka varkauksien varalle Turva-aukko Turvatanko VAROITUS Älä käytä turvatankoa tai turva-aukkoa projektorin putoamisen estämiseen, niitä ei ole suunniteltu tähän tarkoitukseen. HUOMAUTUS Älä aseta turvaketjua tai -lankaa tuuletusaukkojen läheisyyteen. Se voi ylikuumentua. HUOM! Turvatanko ja turva-aukko eivät yksin estä mahdollista varkautta. Ne on tarkoitettu käytettäväksi muiden varkaudenestoon tarkoitettujen keinojen lisäksi. 11

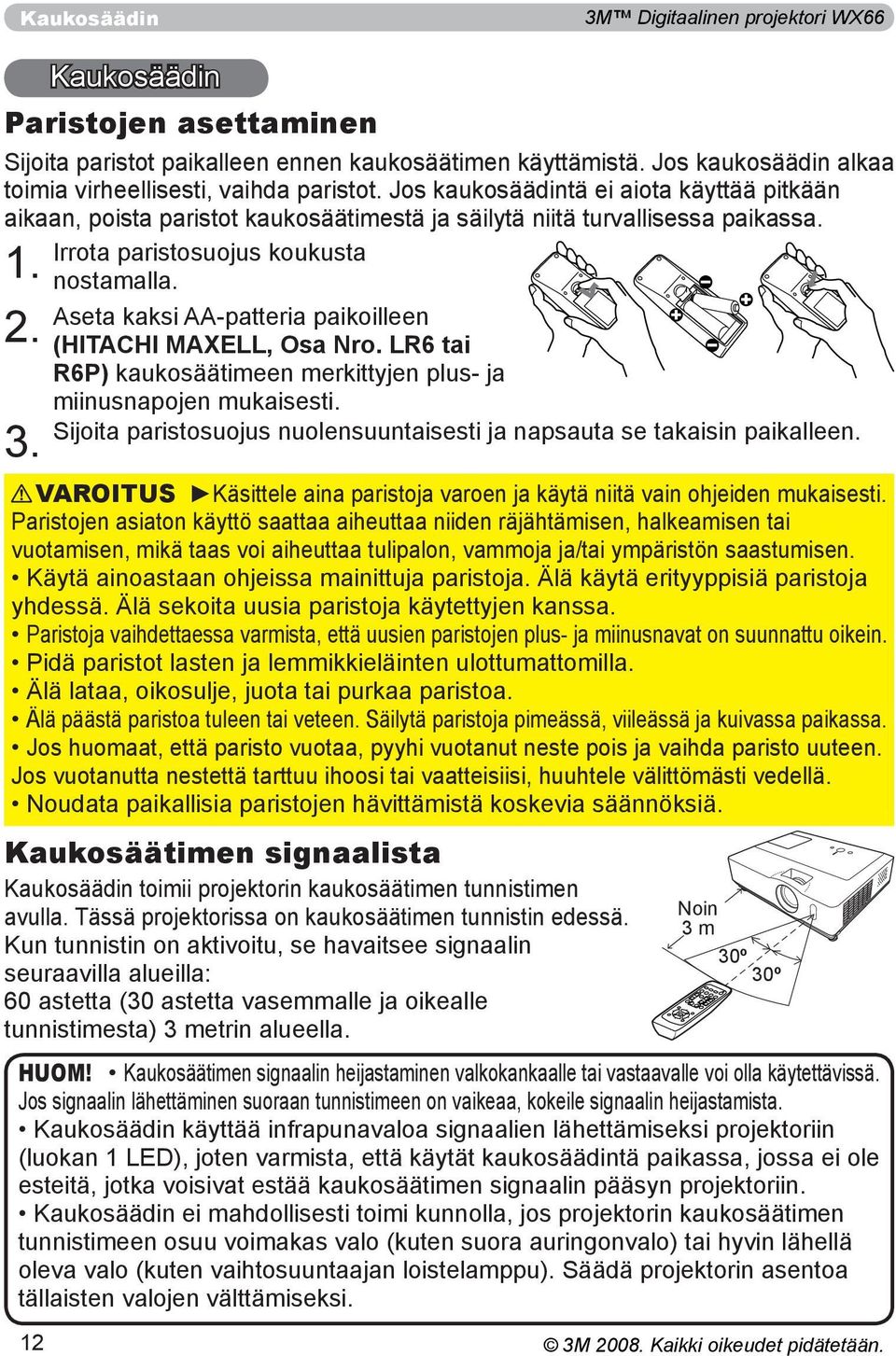

12 Kaukosäädin 3M Digitaalinen projektori WX66 Kaukosäädin Paristojen asettaminen Sijoita paristot paikalleen ennen kaukosäätimen käyttämistä. Jos kaukosäädin alkaa toimia virheellisesti, vaihda paristot. Jos kaukosäädintä ei aiota käyttää pitkään aikaan, poista paristot kaukosäätimestä ja säilytä niitä turvallisessa paikassa. Irrota paristosuojus koukusta 1. nostamalla. Aseta kaksi AA-patteria paikoilleen 2. (HITACHI MAXELL, Osa Nro. LR6 tai R6P) kaukosäätimeen merkittyjen plus- ja miinusnapojen mukaisesti. Sijoita paristosuojus nuolensuuntaisesti ja napsauta se takaisin paikalleen. 3. VAROITUS Käsittele aina paristoja varoen ja käytä niitä vain ohjeiden mukaisesti. Paristojen asiaton käyttö saattaa aiheuttaa niiden räjähtämisen, halkeamisen tai vuotamisen, mikä taas voi aiheuttaa tulipalon, vammoja ja/tai ympäristön saastumisen. Käytä ainoastaan ohjeissa mainittuja paristoja. Älä käytä erityyppisiä paristoja yhdessä. Älä sekoita uusia paristoja käytettyjen kanssa. Paristoja vaihdettaessa varmista, että uusien paristojen plus- ja miinusnavat on suunnattu oikein. Pidä paristot lasten ja lemmikkieläinten ulottumattomilla. Älä lataa, oikosulje, juota tai purkaa paristoa. Älä päästä paristoa tuleen tai veteen. Säilytä paristoja pimeässä, viileässä ja kuivassa paikassa. Jos huomaat, että paristo vuotaa, pyyhi vuotanut neste pois ja vaihda paristo uuteen. Jos vuotanutta nestettä tarttuu ihoosi tai vaatteisiisi, huuhtele välittömästi vedellä. Noudata paikallisia paristojen hävittämistä koskevia säännöksiä. Kaukosäätimen signaalista Kaukosäädin toimii projektorin kaukosäätimen tunnistimen avulla. Tässä projektorissa on kaukosäätimen tunnistin edessä. Kun tunnistin on aktivoitu, se havaitsee signaalin seuraavilla alueilla: 60 astetta (30 astetta vasemmalle ja oikealle tunnistimesta) 3 metrin alueella. HUOM! Kaukosäätimen signaalin heijastaminen valkokankaalle tai vastaavalle voi olla käytettävissä. Jos signaalin lähettäminen suoraan tunnistimeen on vaikeaa, kokeile signaalin heijastamista. Kaukosäädin käyttää infrapunavaloa signaalien lähettämiseksi projektoriin (luokan 1 LED), joten varmista, että käytät kaukosäädintä paikassa, jossa ei ole esteitä, jotka voisivat estää kaukosäätimen signaalin pääsyn projektoriin. Kaukosäädin ei mahdollisesti toimi kunnolla, jos projektorin kaukosäätimen tunnistimeen osuu voimakas valo (kuten suora auringonvalo) tai hyvin lähellä oleva valo (kuten vaihtosuuntaajan loistelamppu). Säädä projektorin asentoa tällaisten valojen välttämiseksi. 12 Noin 3 m 30º 30º

13 3M Digitaalinen projektori WX66 Kaukosäädin Kaukosäätimen signaalin taajuuden muuttaminen Varusteisiin kuuluvassa kaukosäätimessä on kaksi signaalintaa juusvaihtoehtoa Muoto 1:NORMAALI ja Muoto 2:KORKEA. Jos kaukosäädin ei toimi kunnolla, yritä vaihtaa signaalin taajuutta. Muodon asettamista varten, paina alla olevan listan mukaista kahta painiketta vuoron perään noin kolmen sekunnin ajan. (1) Aseta Muoto 1:NORMAALI... VOLUME- ja RESET -painikkeet (2) Aseta Muoto 2:KORKEA... MAGNITY OFF ja ESC -painikkeet Muista, että kaukosäätimellä ohjattavan projektorin kohta KAUKOTAAJUUS kohdassa PALVELU valikossa VALINNAT (45) tulee asettaa samaan tilaan kuin kaukosäädin. Käyttö tavallisena PC-hiirenä ja näppäimistönä Varusteisiin kuuluva kaukosäädin toimii tavallisena PC:n hiirenä ja näppäimistönä, kun projektorin USB-portti (tyyppi B) liitetään PC:n USB-porttiin (tyyppi A) hiirikaapelilla. (1) PAGE UP -valitsin: Paina PAGE UP -painiketta. (2) PAGE DOWN -valitsin: Paina PAGE DOWN -painiketta. (3) Hiiren vasen painike: Paina ENTER-painiketta. (4) Liikkeen osoitin: Käytä kohdistinpainikkeita,, ja. (5) ESC-valitsin: Paina ESC-painiketta. (6) Hiiren oikea painike: Paina RESET-painiketta. VAROITUS Hiiri- ja näppäimistö -toiminnon väärä käyttö voi vahingoittaa laitettasi. Käyttäessäsi tätä toimintoa, yhdistä tämä laite vain tietokoneeseen. Tarkista tietokoneesi käyttöohjeet ennen tämän tuotteen yhdistämistä tietokoneeseen. (2) USB-portti (3) (5) VIDEO ASPECT MAGNIFY KEYSTONE POSITION ESC VIDEO ASPECT MAGNIFY KEYSTONE POSITION ESC COMPUTER AUTO FREEZE MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY BUTTON COMPUTER AUTO FREEZE ENTER MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY BUTTON ENTER STANDBY/ON BLANK VOLUME MUTE MENU RESET STANDBY/ON BLANK VOLUME MUTE MENU RESET (1) (1) (2) (4) (6) HUOM! Jos tämän laitteen hiiri + näppäimistö -toiminto ei toimi oikein, tarkista seuraavat seikat: - Kun USB-kaapeli liitetään projektorin PC:hen, jossa on sisäänrakennettu osoitinlaite (esim. paikannuspallo) kuten kannettavassa PC:ssä, avaa BIOS-asetusvalikko, valitse sieltä ulkoinen hiiri ja säädä sisäänrakennettu osoitustoiminto pois päältä, sillä on mahdollista että sisäänrakennetulla osoitintoiminnolla on etusija tässä toiminnossa. - Windows 95 OSR 2.1 tai uudempi versio tarvitaan tähän toimintoon. On myös mahdollista, että tämä toiminto ei toimi riippuen PC:n asetuksista ja hiiren ajureista. Tämä toiminto toimii PC:illä, joilla voidaan käyttää yleistä USB-hiirtä tai näppäimistöä. - Älä paina kahta näppäintä yhtäaikaisesti (esimerkiksi paina kahta painiketta samaan aikaan liikuttaaksesi hiiren osoitinta viistosti) tai muuta vastaavaa. - Tämä toiminto käynnistyy vain silloin, kun projektori toimii oikein. Tämä toiminto ei ole käytössä kun lamppu lämpeää (POWER-osoitin vilkkuu vihreää) ja silloin kun äänenvoimakkuutta tai näyttöä säädetään, keystone-toimintoa korjataan, zoomataan valkokankaaseen, käytetään BLANK-toimintoa tai esitetään valikkokuvaruutua. 13

14 VIDEO ASPECT MAGNIFY KEYSTONE POSITION ESC STANDBY/ON MY SOURCE/ COMPUTER DOC.CAMERA AUTO FREEZE SEARCH PAGE UP PAGE DOWN MY BUTTON ENTER BLANK VOLUME MUTE MENU RESET OFF VIDEO ON MAGNIFY FREEZE HOME END SEARCH ASPECT AUTO BLANK POSITION ESC COMPUTER PAGE UP PAGE DOWN VOLUME MUTE MY BUTTON KEYSTONE 1 2 ENTER MENU RESET Virta päälle/pois päältä 3M Digitaalinen projektori WX66 Virta päälle/pois päältä Virran päälle kytkeminen Varmista, että virtajohto on lujasti ja oikein liitetty projektoriin ja pistorasiaan. Poista linssin suojus ja aseta virtakatkaisija asentoon ON (merkitty " I "). Ilmaisin POWER muuttuu oranssiksi (61). Odota sitten hetki, sillä painikkeet eivät ehkä toimi muutamaan sekuntiin. Paina STANDBY/ON -painiketta projektorissa tai kaukosäätimessä. Projektorin lamppu syttyy ja POWER-ilmaisin alkaa vilkkua vihreänä. Kun virta on kokonaan kytketty päälle, ilmaisin lakkaa vilkkumasta ja palaa jatkuvasti vihreänä (61). Valitse kuvan näyttöä varten tulosignaali luvussa "Tulosignaalin valinta" kuvatulla tavalla (15). Virran päältä kytkeminen Paina STANDBY/ON -painiketta projektorissa tai kaukosäätimessä. Viesti "Kytke virta pois?" näkyy näytössä noin 5 sekunnin ajan. Paina STANDBY/ON -painiketta uudelleen kun viesti ilmestyy. Projektorin lamppu sammuu ja POWER-ilmaisin alkaa vilkkua oranssina. Kun POWER-ilmaisin lakkaa vilkkumasta ja palaa tasaisen oranssina, lamppu on jäähtynyt kokonaan (61). Varmista, että POWER-merkkivalo palaa tasaisen oranssina ja käännä virtakatkaisija asentoon OFF (merkitty "O"). POWER-merkkivalo sammuu. Kiinnitä linssin suojus. Älä sytytä projektoria uudelleen noin 10 minuuttiin heti sen sammuttamisen jälkeen. Projektorin sytyttäminen uudelleen liian pian saattaa lyhentää tiettyjen kulutusosien käyttöikää. STANDBY/ON -painike POWER-ilmaisin Virtakytkin Virtakytkin VAROITUS Kun projektorin virta kytketään päälle, heijastaa se voimakasta valoa. Älä katso projektorin linssiin äläkä projektorin sisään siinä olevista aukoista. Älä kosketa lampun suojuksen ja tuuletusaukkojen lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, alueet ovat erittäin kuumat. HUOM! Käynnistä virta päälle / pois päältä oikeassa järjestyksessä. Käynnistä virta aina ensin projektorissa ennen siihen liitettyjen laitteiden virran kytkemistä. Kun AUTOM VIR KYT -toiminto VALINNAT-valikossa on asetettu kohtaan PÄÄLLE, ja jos virta katkaistiin edellisellä kerralla virtakatkaisijasta, virtakatkaisijaa uudelleen kääntämällä projektorin lamppu syttyy ilman STANDBY/ON painikkeen painamista (41). Käytä Sammutuskatkaisija (62) vain silloin, kun projektoria ei sammuteta normaalia menettelytapaa noudattaen.

15 3M Digitaalinen projektori WX66 Käyttö Käyttö Äänenvoimakkuuden säätö Käytä VOLUME+ /VOLUME- -painiketta äänenvoimakkuuden säätämiseen. 1. Näyttöön ilmestyy valintaikkuna, joka auttaa äänenvoimakkuuden säätämisessä. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. Jos on valittu senhetkisen kuvan tuloportiksi, äänenvoimakkuutta ei voi säätää. Katso AUDIO-kappale AUDIO-valikosta (36). Kun projektori on valmiustilassa, äänenvoimakkuutta voidaan säätää, jos ei ole valittu kohtan ÄÄNILÄHDÖN VALMIUSTILA kohdassa AUDIO (36). VOLUME+/- -painike VIDEO ASPECT MAGNIFY KEYSTONE POSITION COMPUTER AUTO FREEZE MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY BUTTON ENTER STANDBY/ON BLANK VOLUME MUTE MENU Äänen tilapäinen mykistäminen Paina MUTE-painiketta kaukosäätimessä. MUTE-painike Näyttöön ilmestyy valintaikkuna, joka ilmoittaa että ääni on mykistetty. STANDBY/ON Ääni palautetaan painamalla MUTE-, VOLUME+ tai VOLUME- MY SOURCE/ VIDEO COMPUTER DOC.CAMERA -painiketta. Vaikka et tekisi mitään, valintaikkuna katoaa ASPECT AUTO SEARCH BLANK automaattisesti näytöltä muutaman sekunnin kuluttua. MAGNIFY FREEZE PAGE UP VOLUME PAGE Jos on valittu senhetkisen kuvan tuloportiksi, ääni on aina DOWN mykistetty. Katso AUDIO-kappale AUDIO-valikosta (36). KEYSTONE MY BUTTON MUTE Kun ääni on vaimennettu, kun on valittu sihgnaali VIDEO (NTSC), S-VIDEO (NTSC), COMPONENT COMPUTER IN1 POSITION MENU tai COMPUTER IN2 -portista, C.C. ENTER (Closed Caption) käynnistyy automaattisesti, jos NÄYTÄ-kohta ESC RESET valikosta C.C. on asetettu asentoon AUTO ja tulosignaali tukee C.C. toimintoa (54). 1. ESC RESET Tulosignaalin valinta 1. Paina INPUT-painiketta projektorissa. Joka kerran, kun painat painiketta, projektori kytkee tuloportiksi nykyistä porttia seuraavan portin kuten alla. COMPUTER IN 1 COMPUTER IN 2 HDMI VIDEO S-VIDEO COMPONENT (Y, Cb/Pb, Cr/Pr) INPUT-painike Kun PÄÄLLE on valittu AUTOM. HAKU -kohdasta VALINNATvalikosta (43), projektori etsii portteja yllä mainitussa järjestyksessä toistuvasti, kunnes tulosignaali havaitaan. (jatkuu seuraavalla sivulla) 15

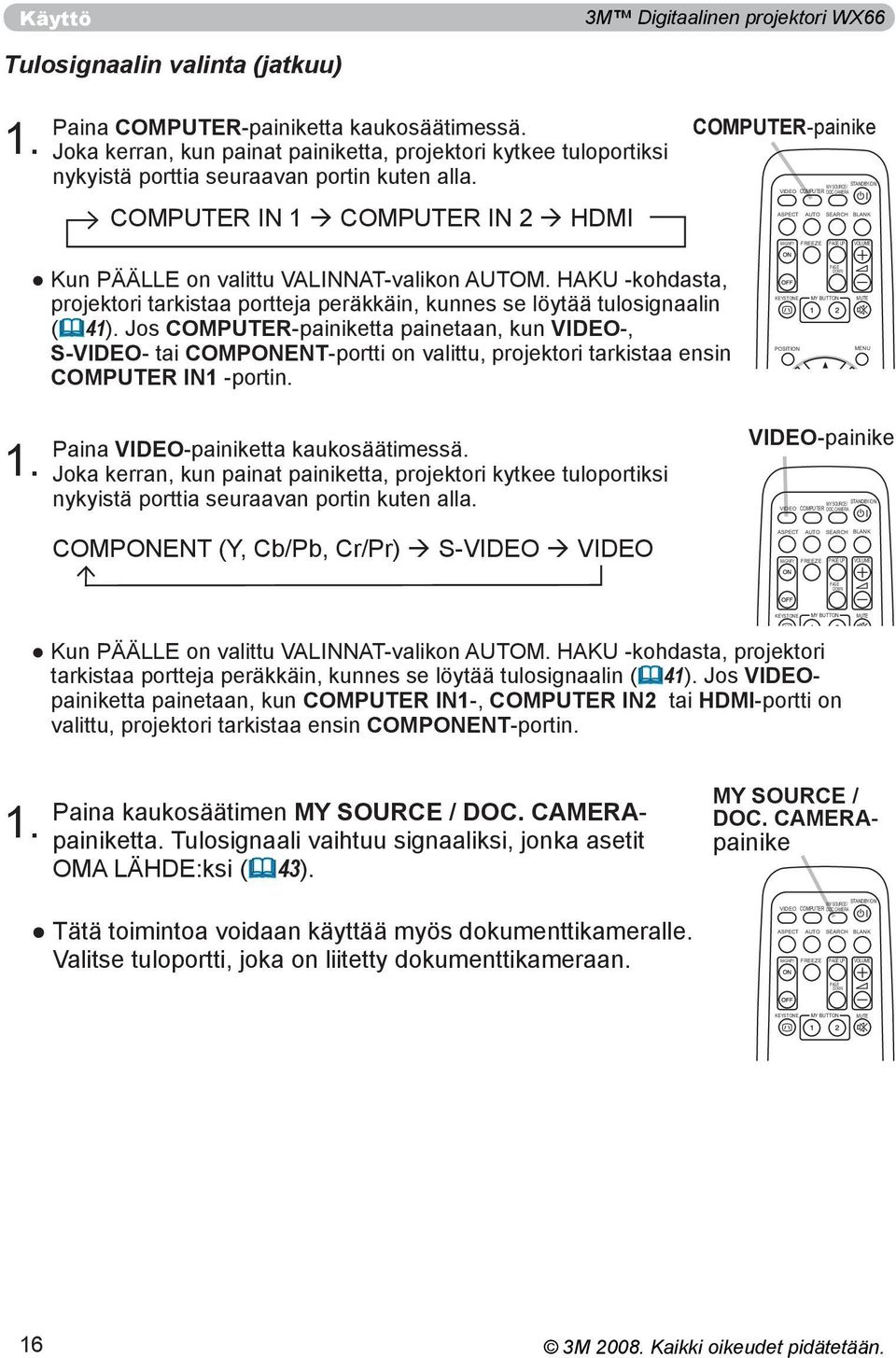

16 Käyttö 3M Digitaalinen projektori WX66 Tulosignaalin valinta (jatkuu) 1. Paina COMPUTER-painiketta kaukosäätimessä. Joka kerran, kun painat painiketta, projektori kytkee tuloportiksi nykyistä porttia seuraavan portin kuten alla. COMPUTER IN 1 COMPUTER IN 2 HDMI COMPUTER-painike STANDBY/ON MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE UP VOLUME Kun PÄÄLLE on valittu VALINNAT-valikon AUTOM. HAKU -kohdasta, projektori tarkistaa portteja peräkkäin, kunnes se löytää tulosignaalin (41). Jos COMPUTER-painiketta painetaan, kun VIDEO-, S-VIDEO- tai COMPONENT-portti on valittu, projektori tarkistaa ensin COMPUTER IN1 -portin. KEYSTONE POSITION PAGE DOWN MY BUTTON ENTER MUTE MENU ESC RESET 1. Paina VIDEO-painiketta kaukosäätimessä. Joka kerran, kun painat painiketta, projektori kytkee tuloportiksi nykyistä porttia seuraavan portin kuten alla. COMPONENT (Y, Cb/Pb, Cr/Pr) S-VIDEO VIDEO VIDEO-painike STANDBY/ON MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE UP VOLUME PAGE DOWN KEYSTONE MY BUTTON MUTE Kun PÄÄLLE on valittu VALINNAT-valikon AUTOM. HAKU -kohdasta, projektori POSITION tarkistaa portteja peräkkäin, kunnes se löytää tulosignaalin (41). Jos VIDEOpainiketta painetaan, kun COMPUTER IN1-, COMPUTER IN2 tai HDMI-portti on ENTER ESC valittu, projektori tarkistaa ensin COMPONENT-portin. MENU RESET 1. Paina kaukosäätimen MY SOURCE / DOC. CAMERApainiketta. Tulosignaali vaihtuu signaaliksi, jonka asetit OMA LÄHDE:ksi (43). Tätä toimintoa voidaan käyttää myös dokumenttikameralle. Valitse tuloportti, joka on liitetty dokumenttikameraan. MY SOURCE / DOC. CAMERApainike VIDEO ASPECT MAGNIFY COMPUTER AUTO FREEZE MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN STANDBY/ON BLANK VOLUME KEYSTONE MY BUTTON MUTE POSITION MENU ENTER ESC RESET 16

17 3M Digitaalinen projektori WX66 Tulosignaalin etsintä 1. Paina SEARCH-painiketta kaukosäätimessä. Projektori alkaa tarkastaa tuloportteja alla esitetyssä järjestyksessä löytääkseen tulosignaalin. Kun tulosignaali löytyy, projektori lopettaa etsinnän ja näyttää kuvan. Jos signaalia ei löydy, projektori palaa ennen tätä toimintoa valittuun tilaan. Käyttö SEARCH-painike COMPUTER IN 1 COMPUTER IN 2 HDMI POSITION MENU VIDEO S-VIDEO COMPONENT (Y, Cb/Pb, Cr/Pr) ENTER Kun PÄÄLLE on valittu AUTOM. HAKU -kohdasta VALINNAT-valikossa (41), ESC projektori etsii portteja yllä mainitussa järjestyksessä toistuvasti, kunnes tulosignaali havaitaan. VIDEO ASPECT MAGNIFY KEYSTONE COMPUTER AUTO FREEZE MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY BUTTON STANDBY/ON BLANK VOLUME MUTE RESET Kuvasuhteen valinta 1. Paina ASPECT-painiketta kaukosäätimessä. Joka kerran kun painat painiketta, projektori kytkee kuvasuhteen kulloisenkin tilan. PC-signaalille NORMAALI 4:3 16:9 16:10 TODELLINEN ASPECT-painike VIDEO ASPECT MAGNIFY KEYSTONE COMPUTER AUTO FREEZE MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY BUTTON STANDBY/ON BLANK VOLUME MUTE HDMI-signaalille NORMAALI 4:3 16:9 16:10 14:9 TODELLINENI POSITION ENTER MENU ESC RESET Videosignaalille, s-videosignaalille tai component-videosignaalille 4:3 16:9 16:10 14:9 TODELLINEN Kun signaalia ei ole 16:10 (kiinteä) ASPECT-painike ei toimi silloin, kun sopivaa signaalia ei ole syötetty. NORMAALI-muoto säilyttää alkuperäisen kuvasuhdeasetuksen. 17

18 Käyttö 3M Digitaalinen projektori WX66 Projektorin nostimen säätö Jos projektorin sijoituspaikka on lievästi epätasapainossa oikealle tai vasemmalle, käytä nostinjalkoja projektorin sijoittamiseksi vaakatasoon. Jalkoja käyttämällä on myös mahdollista nostaa projektorin etuosaa 10 asteen verran siten, että saadaan sopiva heijastuskulma valkokankaaseen nähden. Projektorissa on 2 nostojalkaa ja 2 nostopainiketta. Nostojalkaa voi säätää painamalla samanpuoleisesta nostopainikkeesta Pidä kiinni projektorista ja paina nostopainikkeita vapauttaaksesi nostojalat. Säädä projektorin etuosa haluttuun korkeuteen. Vapauta nostopainikkeet ja nostojalat lukkiutuvat. Varmista, että nostojalat ovat paikalleen lukittu ja sijoita projektori varovaisesti paikalleen. Nostojalkoja voi tarvittaessa hienosäätää kääntämällä niitä käsin. Pidä kiinni projektorista, kun käännät jalkoja. 10 Löysää nostinjalka painamalla samanpuoleista nostopainiketta. Hienosäädä kääntämällä jalkaa. HUOMAUTUS Älä käsittele nostopainikkeita pitämättä samalla kiinni projektorista, projektori saattaa pudota. Älä kallista projektoria muulla tavalla kuin nostamalla sen etuosaa 10 asteen verran säätöjalkojen avulla. Projektorin kallistaminen ilmoitettuja rajoja enemmän voi aiheuttaa toimintahäiriöitä tai lyhentää kuluvien osien tai itse projektorin käyttöikää. Zoomauksen ja tarkkuuden säätö Säädä näytön koko zoomausrengasta käyttämällä. Käytä tarkennusrengasta kuvan tarkentamiseen. Tarkennusrengas Zoomausrengas 18

19 3M Digitaalinen projektori WX66 Käyttö Automaattisen säätötoiminnan käyttäminen Paina AUTO-painiketta kaukosäätimessä. 1. Tätä painiketta painamalla suoritetaan seuraavat toiminnot. PC-signaalille Pystyasento, vaaka-asento ja vaakavaihe säädetään automaattisesti. Varmista, että ohjelmistoikkuna on asetettu maksimikokoonsa ennen tämän toiminnon käyttöä. Tumma kuva saattaa silti säätyä virheellisesti. Säätöä tehdessäsi käytä kirkasta kuvaa. Videosignaalille ja s-videosignaalille ENTER Kullekin tulosignaalille parhaiten sopiva videoformaatti valitaan ESC RESET automaattisesti. Tämä toiminto on käytettävissä vain silloin, kun on valittu AUTO. kohtaan VIDEOFORM. valikossa LIITÄNNÄT (32). Pystyasento ja vaaka-asento säätyvät automaattisesti oletusarvoon. Component-videosignaalille Pystyasento, vaaka-asento ja vaakavaihe säädetään automaattisesti oletusarvoksi. Automaattinen säätötoiminto kestää n. 10 sekuntia. Huomioi myös, että se ei ehkä toimi oikein tiettyjen tulosignaalien kanssa. Kun tämä toiminto suoritetaan videosignaalille, kuvan ulkopuolella saattaa näkyä esimerkiksi ylimääräisiä juovia. Tällä toiminnolla säädetyt kohteet voivat vaihdella silloin kun HIENO- tai EI KÄYTÖSSÄ -toiminto on valittu AUTOM. SÄÄTÖ -kohdassa VALINNATvalikon PALVELU-valikossa STANDBY/ON MY SOURCE/ VIDEO COMPUTER DOC.CAMERA (44). Asennon säätö 1. Paina kaukosäätimen POSITION-painiketta kun mitään KEYSTONE MY BUTTON MUTE valikkoa ei ole esitetty. POSITION MENU POSITION-ilmoitus ilmestyy näyttöön. ENTER Käytä / / / -kohdistinpainikkeita kuvan asennon ESC RESET säätämiseen. Kun haluat palauttaa toimenpiteen alkutilaan, paina RESETpainiketta kaukosäätimessä säädön aikana. Toiminnon päättämiseksi paina POSITION-painiketta uudelleen. POSITION-painike Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. Kun tämä toiminto suoritetaan videosignaaliin, s-videosignaaliin tai component-videosignaaliin, kuvan ulkopuolella saattaa näkyä esimerkiksi ylimääräisiä juovia. Kun tämä toiminto suoritetaan videosignaalille, s-videosignaalille tai komponenttivideosignaalille, tämän säädön ala riippuu NÄYTTÖ-valikon (29) asetuksesta YLI PYYH. Säätö ei ole mahdollista, kun YLI PYYH on säädetty lukemaan 10. Kun POSITION-painiketta painetaan valikon näkyessä ruudulla, esitetyn kuvan asento ei muutu, mutta valikon muuttuu. 3M Tätä toimintoa Kaikki oikeudet ei voida pidätetään. suorittaa HDMI-signaalilla AUTO-painike VIDEO ASPECT MAGNIFY KEYSTONE POSITION ASPECT MAGNIFY COMPUTER AUTO FREEZE AUTO FREEZE MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY BUTTON SEARCH PAGE UP PAGE DOWN STANDBY/ON BLANK VOLUME MUTE MENU BLANK VOLUME

20 Käyttö 3M Digitaalinen projektori WX66 Keystone-vääristymien korjaaminen Suurennustoiminnon käyttäminen HUOM! Zoomin taso voidaan hienosäätää. Tarkkaile huolellisesti valkokangasta haluamasi tason löytämiseksi. 20 Paina KEYSTONE-painiketta kaukosäätimessä. Näyttöön ilmestyy valintaikkuna, joka auttaa sinua vääristymän korjaamisessa. Valitse AUTOM tai MANUAALINEN toimintatapa / kohdistinpainikkeilla ja paina sitten painiketta seuraavien toimenpiteiden suorittamiseksi. (1) AUTOM toiminto suorittaa vertikaalisen Keystonevääristymän korjauksen automaattisesti. (2) MANUAALINEN -valinnalla näkyviin ilmestyy valintaikkuna Keystone-korjauksien suorittamista varten. Käytä säädöissä / painikkeita. Valintaikkuna suljetaan ja toimenpide lopetetaan painamalla KEYSTONE-painiketta uudelleen. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. Tämän korjauksen säätöala vaihtelee erilaisten tulosignaalien mukaan. Joillakin tulosignaaleilla tämä toiminto ei välttämättä toimi hyvin. Kun V:INVERT tai H&V:INVERT on valittu kohtaan PEILIKUVA SÄÄTÖ-valikossa, ja jos projektorin näyttö on vinossa tai kallellaan alaspäin, tämä toiminto ei ehkä toimi kunnolla. Kun zoomaussäätö on asetettu asetoon TELE (teletarkennus), automaattinen keystone-vääristymien korjaus saattaa olla liian voimakas. Tätä toimintoa tulee käyttää silloin, kun zoomaussäätö on asetettu kokonaan laajakulmalle LEVEYS (laajakulmatarkennus) aina kun se on mahdollista. Jos projektori on sijoitettu tasolle (noin ±3 ), automaattinen keystone-vääristymien korjaus ei ehkä toimi. Jos projektori on asetettu lähes ±30 asteen tai suurempaan kallistuskulmaan, tämä toiminto ei ehkä toimi kunnolla. Tätä toimintoa ei voi käyttää silloin, kun siirtymän tunnistin on kytkettynä (50). Paina ON-painiketta kohdasta MAGNIFY kaukosäätimessä. "SUURENNUS"-ilmaisin ilmestyy näyttöön ja projektori siirtyy SUURENNUS-tilaan. Kun MAGNIFY-kohdan ON-painiketta painetaan ensimmäiseksi projektorin käynnistämisen jälkeen, kuva zoomataan kahdesti. Ilmoitus katoaa muutaman sekunnin kuluttua, jos mitään toimenpidettä ei suoriteta. Käytä / -kohdistinpainikkeita zoomaustason säätämiseen. KEYSTONE ASPECT AUTO SEARCH -painike BLANK MAGNIFY ON/OFF -painike Zoomausaluetta voidaan siirtää painamalla POSITION-painiketta SUURENNUStilassa, ja käyttämällä sitten / / / kohdistinpainikkeita alueen siirtämiseksi. POSITION ENTER Zoomaustilan viimeistelemiseksi paina POSITION-painiketta uudelleen. ESC SUURENNUS-tilasta poistutaan ja näyttö palautetaan normaaliksi painamalla kaukosäätimen MAGNIFY-kohdan OFF-painiketta. Projektori poistuu automaattisesti SUURENNUS-tilasta silloin, kun tulosignaalia muutetaan tai silloin kun näytön ehtoja muutetaan. SUURENNUS-tilassa keystone-vääristymätila saattaa vaihdella, mutta se palautuu ennalleen kun projektori poistuu SUURENNUS-tilasta. VIDEO MAGNIFY KEYSTONE POSITION ESC VIDEO ASPECT MAGNIFY KEYSTONE COMPUTER FREEZE COMPUTER AUTO FREEZE MY SOURCE/ DOC.CAMERA PAGE UP PAGE DOWN MY BUTTON ENTER MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY BUTTON STANDBY/ON VOLUME MUTE MENU RESET STANDBY/ON BLANK VOLUME MUTE MENU RESET

21 3M Digitaalinen projektori WX66 Valkokankaan pysäyttäminen Paina FREEZE-painiketta kaukosäätimessä. 1. "PYSÄYTYS" -ilmoitus ilmestyy näyttöön (vaikka ilmoitusta ei näy silloin, kun POIS on valittu kohtaan VIESTI valikossa KUVARUUTU (39)), ja projektori siirtyy PYSÄYTYS-tilaan, jolloin kuva pysähtyy. PYSÄYTYS-tilasta poistutaan ja näyttö palautetaan normaaliksi painamalla FREEZE-painiketta uudelleen. Käyttö FREEZE-painike VIDEO ASPECT MAGNIFY KEYSTONE COMPUTER AUTO FREEZE MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY BUTTON STANDBY/ON BLANK VOLUME MUTE POSITION MENU ENTER Projektori poistuu automaattisesti tilasta PYSÄYTYS, kun painetaan jotakin ESC RESET säätöpainiketta. Jos projektori jatkaa saman pysähtyneen kuvan heijastamista pidemmän ajan, LCD-paneeli saattaa palaa kiinni. Älä jätä projektoria PYSÄYTYS-tilaan liian pitkäksi aikaa. Valkokankaan tilapäinen tyhjentäminen 1. Paina BLANK-painiketta kaukosäätimessä. Tyhjä näyttö ilmestyy näkyviin tulosignaalin näytön sijasta. Katso kohtaa TYHJÄ valikosta KUVARUUTU (37). Tyhjästä näytöstä poistumista ja tulosignaalin näyttöön palaamista varten paina BLANK-painiketta uudelleen. Projektori poistuu automaattisesti tilasta TYHJÄ, kun painetaan jotakin säätöpainiketta. BLANK-painike VIDEO ASPECT MAGNIFY KEYSTONE POSITION COMPUTER AUTO FREEZE MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY BUTTON STANDBY/ON BLANK VOLUME MUTE MENU ENTER ESC HUOM! Ääntä ei ole liitetty tyhjän näytön toimintoon. Jos on tarpeen, säädä ääni tai vaimennus ensin. Näyttääksesi TYHJÄ-näytön ja mykistääksesi äänen yhtäaikaisesti, käytä AV-MYKISTYS-toimintoa (43). RESET 21

22 ESC Käyttö 3M Digitaalinen projektori WX66 Valikkotoiminnon käyttö Tässä projektorissa on seuraavat valikot: KUVA, NÄYTTÖ, LIITÄNNÄT, SÄÄTÖ, AUDIO, KUVARUUTU, VALINNAT, C.C. ja HELP. VAL.. HELP. VAL. koostuu usein käytetyistä toiminnoista ja muut valikot on luokiteltu STANDBY/ON MY SOURCE/ VIDEO COMPUTER DOC.CAMERA kukin eri tarkoituksensa mukaan ja koottu edistyneeseen valikkoon. ASPECT AUTO SEARCH BLANK Kaikkia valikoita käytetään samalla tavalla. Seuraavassa on kuvattu valikkojen MAGNIFY FREEZE PAGE UP VOLUME peruskäyttö. PAGE DOWN MENU-painike MENU-painike KEYSTONE MY BUTTON MUTE ENTER-painike MENU-painike Kohdistinpainikkeet POSITION MENU ENTER ESC ESC-painike RESET RESET-painike VIDEO COMPUTER MY SOURCE/ DOC.CAMERA MAGNIFY FREEZE PAGE UP PAGE DOWN STANDBY/ON ASPECT AUTO SEARCH BLANK KEYSTONE MY BUTTON VOLUME MUTE POSITION MENU ENTER RESET Paina kaukosäätimen tai projektorin MENU-painiketta. Näkyviin ilmestyy Edistynyt Valikko tai HELP. VAL., jolla on etusija heti virrankytkennän jälkeen. Jos haluat vaihtaa valikkoasemaa, käytä kohdistinpainikkeita POSITIONpainikkeen painamisen jälkeen. Silloin kun projektori näyttää mitä tahansa valikkoa, projektorin MENU-painike toimii kohdistinpainikkeena. HELP. VAL. -valikossa Jos haluat vaihtaa edistyneeseen valikkoon, valitse "Siirry ed. Valikkoon...". Käytä / kohdistinpainikkeita säädettävän kohdan valitsemiseksi. Käytä / kohdistinpainikkeita valitun kohdan säätämiseen. (jatkuu seuraavalla sivulla) HELP. VAL. 22

23 3M Digitaalinen projektori WX66 Käyttö Valikkotoiminnon käyttö (jatkuu) Edistynyt Valikko -valikossa Käytä / kohdistinpainikkeita valikon valitsemiseen. 2. Jos haluat siirtyä HELP. VAL. -valikkoon, valitse HELP. VAL.. Paina sen jälkeen -kohdistinpainiketta tai ENTERpainiketta valitaksesi haluamasi kohta. Valitun kohdan alavalikko ilmestyy näkyviin Käytä / kohdistinpainikkeita säädettävän kohdan valitsemiseksi. Paina sen jälkeen -kohdistinpainiketta tai ENTER-painiketta siirtyäksesi eteenpäin. Valitun kohdan käyttövalikko ilmestyy näkyviin. Käytä / kohdistinpainikkeita valitun kohdan säätämiseen. Edistynyt Valikko Joitakin toimintoja ei voida suorittaa tietyn tuloportin ollessa valittuna, tai tietyntyyppisen tulosignaalin näkyessä. Kun haluat palauttaa toimenpiteen alkutilaan, paina RESET-painiketta kaukosäätimessä säädön aikana. Huomaa, että tiettyjä kohtia (esim. KIELI, H VAIHE, ÄÄNI) ei voida palauttaa alkutilaan. Kun haluat palata edelliseen näyttöön Edistyneessä Valikossa, paina -kohdistinpainiketta tai ESC-painiketta kaukosäätimestä. Paina MENU-painiketta kaukosäätimessä uudelleen valikon sulkemiseksi ja säädön lopettamiseksi. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä 10 sekunnin kuluttua. 23

24 HELP. VAL. 3M Digitaalinen projektori WX66 HELP. VAL. Valikossa HELP. VAL. voit suorittaa alla olevassa taulukossa esitetyt toiminnot. Valitse toiminto käyttämällä / kohdistinpainikkeita. Suorita sitten säätö seuraavan taulukon mukaisesti. Kohta KUVASUHDE AUTO KEYSTONE SUORITA KEYSTONE Kuvaus Muuta kuvasuhdetta / -painikkeilla. Katso kohta KUVASUHDE valikosta NÄYTTÖ (29). Auto keystone -toiminto suoritetaan -painiketta painamalla. Katso AUTO KEYSTONE SUORITA valikossa SÄÄTÖ (34). Vertikaalinen Keystone-vääristymän korjaus suoritetaan / painikkeita käyttämällä. Katso kohta KEYSTONE valikosta SÄÄTÖ (34). Muuta kuvamuotoa / -painikkeilla. Kuvamuodot ovat yhdistelmiä GAMMA- ja VÄRI LÄMP. -asetuksia. Valitse heijastuslähteelle sopiva kuvatyypin tila. NORMAALI ó ELOKUVA ó DYNAAMINEN ó TAUL(MUST) KUVAMUOTO (jatkuu seuraavalla sivulla) PÄIVÄSAIKA ó VALK. TAULU ó TAUL(VIHR) VÄRI LÄMP. GAMMA NORMAALI #2 KESKI #1 OLETUS ELOKUVA #3 MATALA #2 OLETUS DYNAAMINEN #1 KORKEA #3 OLETUS TAUL(MUST) #4 SUURI KIRK-1 #4 OLETUS TAUL(VIHR) #5 SUURI KIRK-2 #4 OLETUS VALK. TAULU #2 KESKI #5 OLETUS PÄIVÄSAIKA #6 SUURI KIRK-3 #6 OLETUS Kun GAMMA ja VÄRI LÄMP. yhdistelmä on erilainen ylläesitettyihin ennalta asetettuihin verrattuna, KUVAMUOTO-valikon näytössä näkyy "OMA". Katso kohdat GAMMA (26) ja VÄRI LÄMP. (27) valikossa KUVA. Kun tämä toiminto on suoritettu, kuvassa saattaa näkyä esim. ylimääräinen juova. 24

25 3M Digitaalinen projektori WX66 HELP. VAL. HELP. VAL. (jatkuu) Kohta KIRKKAUS KONTRASTI VÄRI VÄRISÄVY TERÄVYYS ÄÄNITASO PEILIKUVA PALAUTA SUODATIN IKÄ KIELI Siirry ed. Valikkoon... Kuvaus Säädä kirkkautta / painikkeita käyttämällä. Katso kohta KIRKKAUS valikosta KUVA (26). Säädä kontrastia / painikkeita käyttämällä. Katso kohta KONTRASTI valikosta KUVA (26). Säädä koko värin voimakkuutta / painikkeita käyttämällä. Katso kohta VÄRI valikosta KUVA (27). Säädä värisävyä / painikkeita käyttämällä. Katso kohta VÄRISÄVY valikosta KUVA (27). Säädä terävyyttä / painikkeita käyttämällä. Katso kohta TERÄVYYS valikosta KUVA (28). Kytke päälle/pois hiljainen äänentaso / painikkeita käyttämällä. Katso kohta ÄÄNITASO valikosta SÄÄTÖ (35). Vaihda peilikuvatilaan / painikkeita käyttämällä. Katso kohta PEILIKUVA valikosta SÄÄTÖ (35). Tämän toiminnon käyttäminen palauttaa kaikki valikon HELP. VAL. kohdat alkutilaan, lukuunottamatta SUODATIN IKÄ- ja KIELI -valintoja. Vahvista toiminto valintaikkunasta. Kun PALAUTA valitaan painikkeella, nollaus suoritetaan. Suodattimen käyttöikä näkyy valikossa. Tämän toiminnon suorittaminen nollaa suodatin ikä -kohdan, joka laskee ilmansuodattimen käyttöaikaa. Vahvista toiminto valintaikkunasta. Kun PALAUTA valitaan painikkeella, nollaus suoritetaan. Katso kohta SUODATIN IKÄ valikossa VALINNAT (42). Näytön kielen voi muuttaa / painikkeita käyttämällä. Katso kohta KIELI valikosta KUVARUUTU (37). Valitse valikosta "Siirry ed. Valikkoon..." ja paina tai ENTERpainiketta käyttääksesi valikkoja KUVA, NÄYTTÖ, LIITÄNNÄT, SÄÄTÖ, AUDIO, KUVARUUTU, VALINNAT tai C.C.. 25

26 KUVA-Valikko 3M Digitaalinen projektori WX66 KUVA-Valikko KUVA-Valikossa voit suorittaa alla olevassa taulukossa esitetyt toiminnot. Valitse toiminto / kohdistinpainikkeita käyttämällä, ja paina sitten kohdistinpainiketta tai ENTER-painiketta suorittaaksesi halutun toiminnon. Suorita sitten säätö seuraavan taulukon mukaisesti. Kohta KIRKKAUS KONTRASTI Kuvaus Säädä kirkkautta / painikkeilla. Vaalea ó Tumma Säädä kontrastia / painikkeilla. Voimakas ó Heikko Gamman muodon muuttamista varten käytä / -painikkeita. GAMMA (jatkuu seuraavalla sivulla) 26 #1 OLETUS #1 OMA #2 OLETUS #2 OMA #6 OMA #3 OLETUS #6 OLETUS #3 OMA #5 OMA #5 OLETUS #4 OMA #4 OLETUS Kohdan OMA säätö Kun valitaan tila, jonka nimessä on sana OMA ja painetaan sitten tai ENTER -painikkeita, näkyviin tulee valintaikkuna, jonka avulla halutun toiminnon säätö voidaan suorittaa. Tämä toiminto on hyödyllinen kun haluat muuttaa tiettyjen sävyjen kirkkautta. Valitse kohta käyttämällä / -painikkeita, ja säädä kirkkaustaso / -painikkeita käyttäen. Voit valita näyttöön testikuvan ja tarkistaa säätöjen vaikutuksen painamalla ENTER-painiketta. Joka kerran kun painat ENTER-painiketta, kuvio muuttuu alla esitetyllä tavalla. Ei kuviota ð 9 asteen harmaa asteikko Kohotus 15 asteen harmaa asteikko. Kahdeksan taajuuskorjauksen säätöpalkkia vastaavat kahdeksaa testikuvion sävytasoa (9 asteen harmaa asteikko), lukuunottamatta vasemmassa reunassa olevaa tumminta sävyä. Jos haluat säätää testikuvan toista sävyä vasemmalta laskettuna, käytä taajuuskorjauksen säätöpalkkia "1". Testikuvion vasemmassa reunassa olevaa tumminta sävyä ei voida säätää millään taajuuskorjauksen säätöpalkeista. Kun tämä toiminto on suoritettu, näkyviin saattaa tulla juovia tai muita häiriöitä.
