1 Digitaalinen projektori X56 Käyttäjän ohjekirja Kiitämme tämän projektorin ostamisesta. Tärkeä huomautus Lue kaikki tämän tuotteen käyttöohjeet ennen tuotteen käyttöä. Lue Tuotetakuu ja turvallisuusopas ensimmäiseksi. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Tästä ohjekirjasta Tässä ohjekirjassa on käytetty useita eri tunnusmerkkejä. Merkkien merkitys on kuvattu alla. VAROITUS Tämä merkki osoittaa tietoa, jonka huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai jopa hengenvaaran laitteen virheellisen käsittelyn seurauksena. HUOMAUTUS Tämä merkki osoittaa tietoa, jonka huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai -vahinkoja laitteen virheellisen käsittelyn seurauksena. Tärkeä huomautus Tämä ilmoitus varoittaa mahdollisten ongelmien synnystä. Katso lisätietoja tämän tunnuksen jälkeen merkityiltä sivuilta. HUOM! Ohjekirjassa olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti esiintyvistä virheistä. Asiakirja-aineiston tai sen osien jäljentäminen, siirto tai kopiointi ei ole sallittua ilman erillistä kirjallista lupaa. Tavaramerkin vahvistus Mac on Apple Inc. in rekisteröity tavaramerkki. Windows, DirectDraw ja Direct3D ovat Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja/ tai muissa maissa. VESA ja DDC ovat Video Electronics Standard Associationin tavaramerkkejä. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. PJLink-tavaramerkkioikeudet ovat haussa Japanissa, Yhdysvalloissa sekä muissa maissa ja alueilla. Blu-ray Disc on tuotemerkki. Kaikki muut tavaramerkit ovat vastaavien omistajiensa omaisuutta. 1

2 2 Sisältö Re s o l u u t i o 3M Digital Projector X56 Johdanto... 3 SÄÄTÖ-valikko Ominaisuudet Au t o k e y s to n e, Ke y s to n e, Pakkauksen sisällön tarkastaminen...3 Ke y s t o n e, Tä y s i s o p i v u u s, Osien nimet...4 Au t e c o-t i l a, Eco-t i l a, Pe i l ik u va, Käyttövalmistelut... 7 Valmiustila, Näyttöpäätteen lähtö Sijoittaminen...7 Laitteiden liittäminen...10 Virtalähteen liitäntä...15 Turvatangon ja uran käyttö...15 Kaukosäädin Paristojen asettaminen...16 Kaukosäätimen signaalista...16 AUDIO-valikko Ää n i, Kaiutin, Ää n i l ä h d e, Hd m i a u d i o, Mi k r.ta s o, Mi k r.v o l. KUVARUUTU-valikko Ki e l i, Va l i k k o a s., Ty h j ä, Al o i t u s, Oma Kuva, Oma Kuva Lock, Vi e s t i, Lä h t e e n n i m i, Malline, C.c. (Tekstiys) Kaukosäätimen signaalin taajuuden VALINNAT-valikko muuttaminen Au t o m. h a k u, Au t o k e y s to n e, Su o r. p ä ä l l e, Käyttö tavallisena PC-hiirenä ja Au t o p o i s, Us b t y p e b, La m p p u i k ä, näppäimistönä Suodatin ikä, Oma painike, Oma lähde, Palvelu Virta päälle/pois päältä VERKKO-valikko Virran päälle kytkeminen...18 As e t u s, Pr o j e k t o r i n n i m i, Mi n u n k u va n i, Virran päältä kytkeminen Amx d.d., Esitys, Informaatio, Palvelu Käyttö TURVALLISUUS-valikko Äänenvoimakkuuden säätö...19 Tu rva s a l a s a n a n m u u t t o, Äänen tilapäinen mykistäminen Oman kuvan s a l a s a n a, Pin l u k i t u s, Tulosignaalin valinta Si i rt y m ä n ilmaisin, Te k s t i n s a l a s a n a, Tulosignaalin etsintä...21 Te k s t i n ä k y y, Mu o k k a a t e k s t i ä Kuvasuhteen valinta Turvallisuus-ilmaisin, Pinon suojaus Projektorin nostimen säätö...22 Esitystyökalut Linssin säätö...23 Esitys ILMAN PC:TÄ...77 Automaattisen säätötoiminnan Pikkukuva-muoto, käyttäminen Koko kankaan näyttömuoto, Asennon säätö Diaesitys-näyttömuoto, Esityslista Vääristymän korjaaminen USB-näyttö Suurennustoiminnon käyttäminen.. 27 Kontekstivalikko, Kelluva valikko, Näytön pysäyttäminen tilapaisesti.. 28 Asetukset-ikkuna Valkokankaan tilapäinen tyhjentäminen.. 28 Valikkotoiminnon käyttö...29 Huolto Lampun vaihtaminen...89 HELP. VAL Ilmasuodattimen puhdistaminen Ku va s u h d e, Au t o k e y s t o n e, Ke y s t o n e, ja vaihtaminen Ke y s t o n e, Tä y s i s o p i v u u s, Ku va m u o t o, Sisäisen kellon pariston vaihto Eco-t i l a, Pe i l ik u va, Pa l a u ta, Su o d at i n i k ä, Muu huolto Ki e l i, Li s ä va l ik k o, Po i s t u Vianetsintä KUVA-valikko Liittyvät viestit Ki r k k a u s, Ko n t r a s t i, Ga m m a, Merkkivaloista...97 Vä r i l ä m p., Vä r i, Vä r i s av y, Projektorin sulkeminen Terävyys, Akt. iiris, Oma muisti Kaikkien asetusten palautus...98 NÄYTTÖ-valikko Ilmiöitä, joita voidaan erheellisesti Ku va s u h d e, Yli p y y h, Ve r t. s i j., Ho r. s i j., tulkita laitevioiksi H vaihe, Hor. koko, Autom. säädön toteutus Tekniset tiedot LIITÄNNÄT-valikko Et e n e v ä, Vi d e o n r, Vä r i ava r u u s, Co m p o n e n t, Vi d e o f o r m., Hd m i-f o r m., Hd m i-a l u e, Co m p u t e r-t u l o, Ku va l u k k o,

3 STANDBY/ON MY SOURCE/ VIDEO COMPUTER DOC.CAMERA ASPECT MAGNIFY KEYSTONE POSITION ESC AUTO FREEZE SEARCH PAGE UP PAGE DOWN MY BUTTON ENTER BLANK VOLUME MUTE MENU RESET 3M Digital Projector X56 Johdanto Johdanto Ominaisuudet Seuraavat toiminnot antavat projektorille monia käyttömahdollisuuksia. ü Tässä projektorissa on useampi I/O-portti kaikkia mahdollisia työtilanteita varten. HDMI-portti tukee eri kuvalaitteita, joilla on digitaalinen liitin, jotta valkokankaalle saadaan selvempi kuva. ü Projektorissa on 1,7-kertainen optinen zoom ja linssin manuaalinen vaaka- ja pystysiirto, minkä ansiosta asennus on joustavaa. ü Jos liität USB-muistilaitteen, kuten USB-muistin USB TYPE A-porttiin ja valitset portin tulolähteeksi, voit näyttää laitteelle tallennettuja kuvia. ü Tätä projektoria voidaan ohjata ja käyttää LAN-yhteyden avulla. ü Sisäänrakennettu 16 W kaiutin antaa riittävän äänenvoimakkuuden suuriin tiloihin (esim. koululuokka) eikä ulkoisia kaiuttimia tarvita. Pakkauksen sisällön tarkastaminen Projektorin toimitukseen tulee sisältyä kohdassa mainitut varusteet. Jos jotakin puuttuu, ota välittömästi yhteys jälleenmyyjään. Projektori Kaukosäädin (jossa kaksi AA-paristoa) Verkkojohto VGA-kaapeli Käyttäjän ohjekirja Tuotetakuu ja turvallisuusopas Pika-aloitusopas Linssin suojus Turvakyltti HUOM! Säilytä alkuperäiset pakkausmateriaalit mahdollista tulevaa tarvetta varten. Jos projektoria joudutaan kuljettamaan, käytä kuljetuksessa aina alkuperäisiä pakkausmateriaaleja. Käsittele linssiosaa erityisen huolellisesti. Projektorista saattaa kuulua kolinaa, kun sitä kallistetaan, liikutellaan tai siirretään. Tämä johtuu projektorin sisällä olevan ilmansäätöläpän liikkeestä. Huomaa, että tämä ei ole merkki viasta tai toimintahäiriöstä. 3

4 Johdanto Osien nimet 3M Digital Projector X56 Projektori (1) Lampun suojus ( 89) Lamppuyksikkö on sisäpuolella. (2) Kaiuttimet (x2) ( 19, 46) (3) Suodattimen suojus ( 91) Ilmansuodatin ja ilmanottoaukko ovat sisäpuolella. (4) Nostojalat (x2) ( 22) (5) Nostopainikkeet (x2) ( 22) (6) Kaukosäätimen tunnistin ( 16) (7) Linssi ( 94) (8) Linssin suojus (9) Suojatulpat (10) Ilmanottoaukot (11) Säätöpaneeli ( 5) (12) Linssin säätimien luukku ( 5) Linssin säätimet ovat luukun takana. (13) AC IN (Verkkotulo) ( 15) (14) Tuuletusaukko (15) Takapaneeli ( 5) (16) Turvalukko ( 15) (17) Paristotilan kansi ( 93) Laitteen sisällä on sisäisen kellon paristo. (18) Suojapala VAROITUS Älä avaa tai irrota mitään tuotteen osia, ellei käyttöoppaissa käsketä tekemään niin. Älä jätä projektoria epävakaaseen paikkaan. Älä altista tuotetta iskuille tai paineelle. Älä katso linssiä päin tai aukoista projektorin sisälle, kun lamppu palaa. Sijoita suojatulpat lasten ja lemmikkieläinten ulottumattomiin. Varmista, etteivät he niele tulppia. Mikäli on nielty, ota välittömästi yhteyttä lääkäriin ensiavun saamiseksi. HUOMAUTUS Älä kosketa lampun suojuksen ja tuuletusaukkojen lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, alueet ovat erittäin kuumat. Älä kiinnitä linssin päälle mitään muuta kuin tämän projektorin linssin suojusta, sillä seurauksena saattaa olla linssin vioittuminen (esim. sulaminen). (jatkuu seuraavalle sivulle) 4

5 3M Digital Projector X56 Johdanto Osien nimet (jatkuu) Säätöpaneeli ja linssin säätimet (1) Linssin säätimien luukku (2) FOCUS-rengas ( 23) (3) ZOOM-rengas ( 23) (4) HORIZONTAL (vaaka) -säädin ( 23) (5) VERTICAL (pysty) -säädin ( 23) (6) LOCK (linssin vaaka-asennon lukitus) ( 23) (7) STANDBY/ON-painike ( 18) (8) INPUT-painike ( 19) (9) MENU-painike ( 29) (10) SECURITY-ilmaisin ( 76) (11) LAMP-ilmaisin ( 97) (12) TEMP-ilmaisin ( 97) (13) POWER-ilmaisin ( 97) (14) Tulppien säilytystaskut LOCK Takapaneeli ( 10 ~ 14) (1) LAN-portti (2) USB TYPE A-portti (3) HDMI-portti (4) USB TYPE B-portti (5) MIC-portti ( 14) (6) AUDIO IN1-portti (7) AUDIO IN2-portti (8) AUDIO IN3 (L, R)-portit (9) AUDIO OUT (L, R)-portit (10) COMPUTER IN1-portti (11) COMPUTER IN2-portit ( 15) (G/Y, B/Cb/Pb, R/Cr/Pr, H, V) (12) REMOTE CONTROL-portti (13) MONITOR OUT-portti (14) CONTROL-portti (15) COMPONENT-portit (Y,Cb/Pb, Cr/Pr) (16) VIDEO-portti (17) S-VIDEO-portit (18) Virrankatkaisukytkin ( 98) (19) Turva-aukko ( 15) (jatkuu seuraavalle sivulle) 5

6 Johdanto 3M Digital Projector X56 Osien nimet (jatkuu) Kaukosäädin (1) VIDEO-painike (&20) (2) COMPUTER-painike (&20) (3) SEARCH-painike (&21) (4) STANDBY/ON-painike (&18) (5) ASPECT-painike (&21) (6) AUTO-painike (&24) (7) BLANK-painike (&28) (8) MAGNIFY - ON -painike (&27) (9) MAGNIFY - OFF -painike (&27) (10) MY SOURCE/DOC.CAMERA-painike (&20, 58) (11) VOLUME - -painike (&19) (12) PAGE UP -painike (&17) (13) PAGE DOWN -painike (&17) (14) VOLUME + -painike (&19) (15) MUTE-painike (&19) (16) FREEZE-painike (&28) (17) MY BUTTON - 1-painike (&57) (18) MY BUTTON - 2-painike (&57) (19) KEYSTONE-painike (&25) (20) POSITION-painike (&24, 30) (21) MENU-painike (&29) (22) / / / kohdistinpainikkeet (&29) (23) ENTER-painike (&29) (24) ESC-painike (&30) (25) RESET-painike (&30) (26) Paristotilan kansi (&16) (2) (1) (6) (5) (16) (8) (9) (19) (17) (20) (22) (24) VIDEO ASPECT MAGNIFY KEYSTONE POSITION ESC COMPUTER AUTO FREEZE MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY BUTTON ENTER STANDBY/ON BLANK VOLUME MUTE MENU RESET Kaukosäätimen takaosa (10) (4) (3) (7) (12) (14) (11) (13) (15) (18) (21) (23) (25) (26) 6

7 3M Digital Projector X56 Käyttövalmistelut Käyttövalmistelut Sijoita projektori niin, että se sopii käyttöympäristöön ja käyttötapaan. Jos asennus halutaan tehdä tavallisesta poikkeavalla tavalla, kuten kattoon, erityisten asennusvarusteiden kohta Tekniset tiedot) ja huollon käyttö on ehkä tarpeen. Neuvottele projektorin asennuksesta jälleenmyyjän kanssa ennen asennuksen tekemistä. Sijoittaminen Selvitä näyttöpinnan koko ja heijastusetäisyys ohjeen Tuotetakuu ja turvallisuusopas T-1-taulukkojen ja seuraavien tietojen avulla. Projektorin yläosa Valkokankaan koko Heijastusetäisyys (projektorin päästä), : Valkokankaan korkeus Projektorin alaosa (jatkuu seuraavalla sivulla) 7

8 Käyttövalmistelut 3M Digital Projector X56 Sijoittaminen (jatkuu) VAROITUS Asenna projektori paikkaan, jossa pistorasia on ulottuvillasi. Irrota projektorin virtapistoke tällöin välittömästi. Muuten seurauksena saattaa olla tulipalo tai sähköisku. Älä jätä projektoria epävakaaseen paikkaan. Jos projektori putoaa tai kaatuu, seurauksena saattaa olla loukkaantuminen tai projektorin ja ympäröivien esineiden vioittuminen. Vahingoittuneen projektorin käyttö saattaa puolestaan aiheuttaa tulipalon ja/tai sähköiskun. Älä sijoita projektoria epävakaaseen paikkaan kuten kalteva pinta, tärinälle altistuvat paikat, horjuva pöytä tai vaunu tai projektoria pienempi taso. Älä sijoita projektoria siten, että sen sivu-, etu- tai takaosa tulevat ylöspäin. Älä kiinnitä tai aseta mitään projektorin päälle, ellei ohjekirjassa toisin ilmoiteta. Käytä ainoastaan valmistajan ilmoittamia asennusvarusteita. Lue käytettyjen asennusvarusteiden käyttöopas ja säilytä se. Jos haluat tehdä asennuksen tavallisesta poikkeavalla tavalla (esim. kattoon), neuvottele ensin jälleenmyyjän kanssa. Älä asenna projektoria lämpöä johtavien tai syttyvien materiaalien lähelle. Projektori saattaa kuumentaa niitä ja aiheuttaa tulipalon ja palovammoja. Älä sijoita projektoria metallitelineelle. Älä aseta projektoria paikkaan, jossa käytetään öljyä (esim. ruoka- tai koneöljyä). Öljy saattaa vahingoittaa tuotetta, aiheuttaa toimintahäiriön tai putoamisen kiinnityskohdasta. Älä sijoita projektoria sellaiseen paikkaan, jossa se saattaisi kastua. Projektorin kastuminen tai nesteen valuminen projektorin sisään saattaa aiheuttaa tulipalon, sähköiskun ja projektorin toimintahäiriöitä. Älä sijoita projektoria veden lähelle (esim. kylpyhuoneeseen, keittiöön tai uima-altaan viereen). Älä sijoita projektoria ulos tai ikkunan viereen. Älä aseta nestettä sisältäviä astioita lähelle projektoria. (jatkuu seuraavalle sivulle) 8

9 3M Digital Projector X56 Käyttövalmistelut Sijoittaminen (jatkuu) HUOMAUTUS Sijoita projektori viileään paikkaan ja varmista riittävä ilmanvaihto. Projektori saattaa sammua automaattisesti tai toimia virheellisesti, jos sen sisälämpötila on liian korkea. Vahingoittuneen projektorin käyttö saattaa puolestaan aiheuttaa tulipalon ja/tai sähköiskun. Älä sijoita projektoria suoraan auringonvaloon tai lähelle lämmönlähteitä, kuten lämmityslaitteet. Jätä vähintään 30 cm tila projektorin sivujen ja muiden esineiden, kuten seinien välille. Älä sijoita projektoria matolle, tyynyille tai sängylle. Älä tuki tai peitä projektorin tuuletusaukkoja. Älä sijoita projektorin ilmanottoaukkojen lähelle mitään, joka saattaa joutua niiden sisälle tai juuttua niihin kiinni. Älä sijoita projektoria paikkoihin, jotka altistuvat magneettikentille. Seurauksena saattaa olla projektorin sisällä olevien jäähdytystuulettimien toimintahäiriö. Vältä savuisia, kosteita tai pölyisiä sijoituspaikkoja. Projektorin sijoittaminen tällaisiin paikkoihin saattaisi aiheuttaa tulipalon, sähköiskun ja projektorin toimintahäiriöitä. Älä sijoita projektoria ilmankostuttimen lähelle. Erityisesti ultraäänikostutin sumuttaa vesijohtoveden sisältämää klooria ja mineraaleja. Ne saattavat kerääntyä projektoriin ja aiheuttaa kuvan heikentymistä tai muita ongelmia. Älä sijoita projektoria tupakointitiloihin, keittiöön, käytävälle tai ikkunan viereen. HUOMAA Säädä projektorin asento siten, että valo ei osu suoraan sen kaukosäätimen tunnistimeen. Älä sijoita tuotetta paikkaan, jossa se saattaa aiheuttaa radiohäiriötä. Tarkista ja korjaa PALVELU-kohdan TUUL.NOP. -asetus VALINNAT-valikosta käyttöympäristön mukaisesti (&59). Jos projektoria käytetään väärällä asetuksella, projektori tai sen sisällä olevat osat voivat vahingoittua. Pidä lämmölle herkät esineet etäällä projektorista. Muuten projektorin lämpö saattaa vaurioittaa niitä. 9

10 Käyttövalmistelut Kytke ja käytä -kelpoisuudesta 3M Digital Projector X56 Laitteiden liittäminen Ennen kuin kytket projektorin laitteeseen, vahvista laitteen ohjekirjasta, että laite on yhteensopiva tämän projektorin kanssa ja valmistele tarvittavat tarvikkeet, kuten laitteen signaalin mukainen kaapeli. Pyydä neuvoja jälleenmyyjältä, jos tarvittavaa lisävarustetta ei toimitettu tuotteen mukana tai lisävaruste on vioittunut. Kun olet varmistanut, että projektorin ja laitteiden virta on katkaistu, tee liitäntä seuraavien ohjeiden mukaan. Katso seuraavien sivujen kuvia. Lue ehdottomasti Verkkotoiminnot ennen projektorin liittämistä verkkojärjestelmään. VAROITUS Käytä vain sopivia tarvikkeita. Muussa tapauksessa seurauksena voi olla tulipalo tai laitteen tai projektorin vioittuminen. Käytä vain lisälaitteita tai valmistajan suosittelemaa projektorin. Se saattaa olla joidenkin määräysten alainen. Älä purkaa projektoria tai sen lisäosia äläkä muuta sen/niiden rakennetta. Älä käytä vahingoittuneita tarvikkeita. Varo vahingoittamasta varusteita. Sijoita kaapelit siten, ettei niiden päälle astuta eivätkä ne jää puristuksiin. HUOMAUTUS Jos kaapelissa on ferriittisydän ainoastaan toisessa päässä, liitä ferriittisydämellä varustettu pää projektoriin. Sähkömagneettisen häiriön määräykset saattavat edellyttää tätä. HUOM! Älä kytke projektoria päälle tai pois päältä kun se on kytketty käytössä olevaan laitteeseen, ellei näin opasteta laitteen käsikirjassa. Muussa tapauksessa seurauksena voi olla laitteen tai projektorin toimintahäiriö. Joidenkin tuloporttien toimintaa voidaan säätää käyttövaatimusten mukaan. Tarkista seuraavasta kuvasta jokaisen portin kohdalla annettu viitesivu. Ole varovainen, ettet laita liitintä väärään porttiin. Muussa tapauksessa seurauksena voi olla laitteen tai projektorin toimintahäiriö. - Liitäntöjä tehdessäsi varmista, että liittimen muoto sopii porttiin, johon liitäntä tulee tehdä. - Varmista, että ruuvikiristeisten liittimien ruuvit on kiristetty. - Käytä suorapistokkeellisia kaapeleita, ei L:n muotoisia, sillä projektorin tuloportit sijaitsevat syvennyksissä. Kytke ja käytä on järjestelmä, johon kuuluu tietokone, sen käyttöjärjestelmä ja oheislaitteet (esim. näyttölaitteet). Tämä projektori on yhteensopiva VESA DDC 2B:n kanssa. Kytke ja käytä -menetelmää voidaan käyttää liittämällä tämä projektori tietokoneeseen, joka on VESA DDC -yhteensopiva (display data channel). - Voit käyttää tätä toimintoa hyväksesi liittämällä tietokonekaapelin COMPUTER IN1 -porttiin (DDC 2B -yhteensopiva). Kytke ja käytä -järjestelmä ei ehkä toimi oikein, jos yritetään muun tyyppistä liitäntää. - Käytä tietokoneesi normaaleja ajureita, sillä tämä projektori on kytke ja käytä -näyttöpääte. 10 (jatkuu seuraavalla sivulla)

11 3M Digital Projector X56 Käyttövalmistelut Laitteiden liittäminen (jatkuu) Tietokone ( 40) ( 55) ( 41) ( 41) ( 46) ( 61) HUOM! Ennen kuin kytket projektorin tietokoneeseen, tarkista ohjeet tietokoneen ohjekirjasta ja tarkista signaalitason yhteensopivuus, synkronointimenetelmät ja näytön resoluutio projektorille. - Jotkut signaalit saattavat tarvita adapterin tähän projektoriin tuloa varten. - Joissakin tietokoneissa on useita näyttöruututiloja, jotka saattavat sisältää tähän projektoriin soveltumattomia signaaleja. - Vaikka projektori pystyy näyttämään resoluutioltaan jopa UXGA (1600X1200) signaaleja, signaalit muutetaan projektorin paneelin resoluutioon ennen niiden näyttöä. Paras näyttötulos saavutetaan, kun tulosignaalin ja projektorin paneelin resoluutiot ovat samat. Jos kytket tämän projektorin ja kannettavan tietokoneen, näytöksi on asetettava ulkoinen näyttö tai samanaikaisesti sisäinen ja ulkoinen näyttö. Katso tietoja asetuksesta tietokoneen oppaasta. Tulosignaalista riippuen, tämän projektorin automaattinen säätö voi kestää jonkin aikaa, eikä toimi oikein. - Huomaa, että yhdistetty synkronointisignaali tai sync-on-green -signaali saattaa sekoittaa projektorin automaattisen säätötoiminnon ( 41). - Jos automaattinen säätö ei toimi oikein, et ehkä näe valintaikkunaa asettaaksesi näytön resoluutiota. Käytä tässä tapauksessa ulkoista näyttölaitetta. Saatat nähdä valintaikkunan ja voit asettaa sopivan näytön resoluution. (jatkuu seuraavalla sivulla) 11

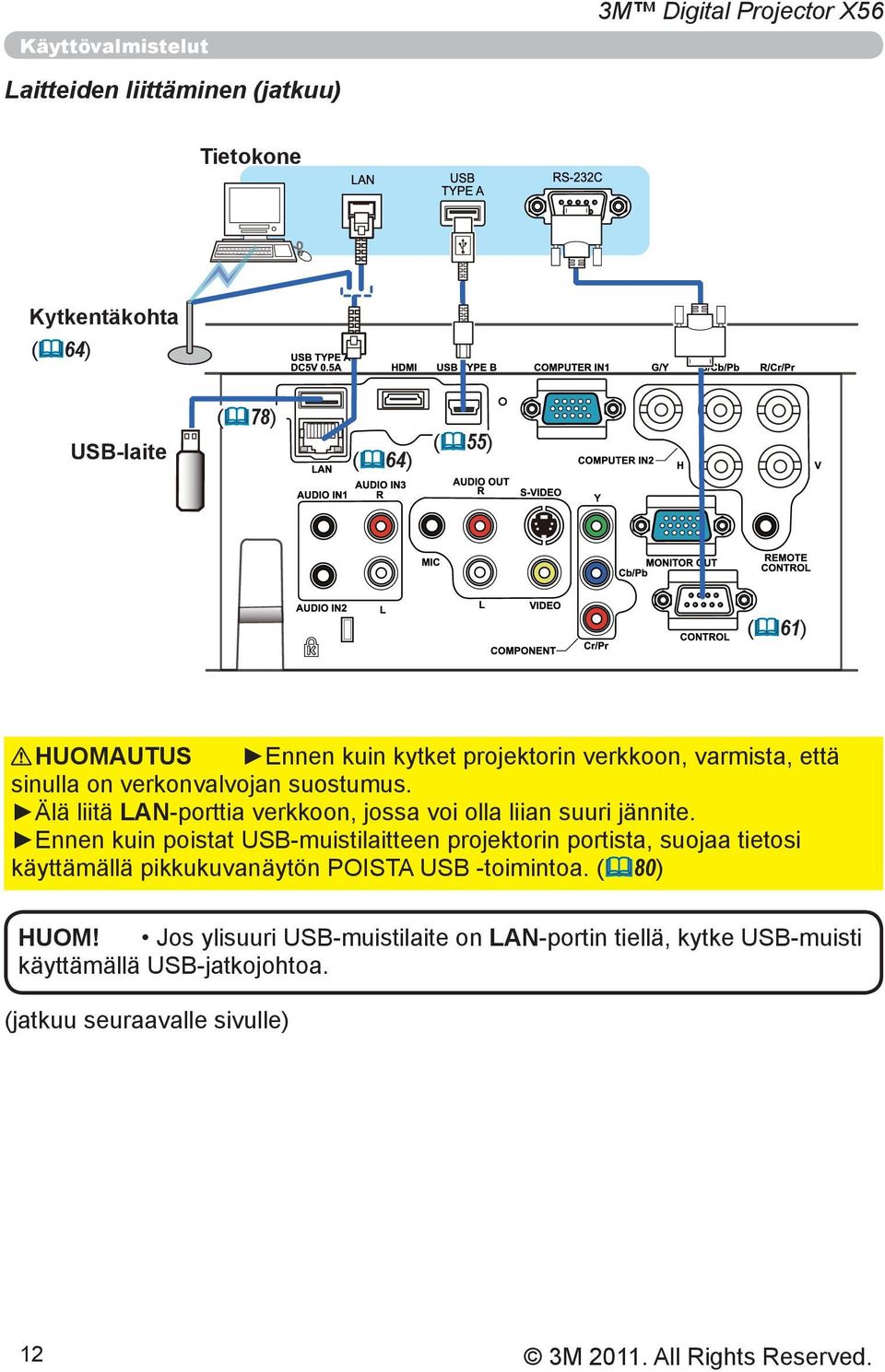

12 Käyttövalmistelut 3M Digital Projector X56 Laitteiden liittäminen (jatkuu) Tietokone Kytkentäkohta ( 64) USB-laite ( 78) ( 64) ( 55) ( 61) HUOMAUTUS Ennen kuin kytket projektorin verkkoon, varmista, että sinulla on verkonvalvojan suostumus. Älä liitä LAN-porttia verkkoon, jossa voi olla liian suuri jännite. Ennen kuin poistat USB-muistilaitteen projektorin portista, suojaa tietosi käyttämällä pikkukuvanäytön POISTA USB -toimintoa. ( 80) HUOM! Jos ylisuuri USB-muistilaite on LAN-portin tiellä, kytke USB-muisti käyttämällä USB-jatkojohtoa. (jatkuu seuraavalle sivulle) 12

13 3M Digital Projector X56 Käyttövalmistelut Laitteiden liittäminen (jatkuu) Digitaalinen videolaite VCR/DVD/Blu-ray Disc-toistin ( 41) ( 41) ( 40) ( 41) ( 46) ( 40) ( 39) HUOM! Tämän mallin HDMI-portti on yhteensopiva HDCP:n kanssa (High-bandwidth Digital Content Protection) ja pystyy näin ollen näyttämään videosignaalin HDCP-yhteensopivasta DVD-soittimesta tai vastaavasta. - HDMI tukee seuraavia videosignaaleja: 480i@60,480p@60,576i@50,576p@50,720p@50/60,1080i@50/60,1080p@50/60 - Projektori voidaan liittää toiseen laitteeseen, jossa on HDMI TM -liitin, mutta joidenkin laitteiden kanssa projektori ei ehkä toimi oikein, esimerkiksi ei videota. - Varmista, että käytät HDMI TM -kaapelia, jossa on HDMI TM -merkintä. - Kun projektori on liitetty laitteeseen, jossa on DVI-liitin, käytä HDMItuloliitäntään DVI HDMI TM -kaapelia. (jatkuu seuraavalle sivulle) 13

14 Käyttövalmistelut 3M Digital Projector X56 Laitteiden liittäminen (jatkuu) Kaiuttimet (vahvistimen kanssa) Näyttöpääte Mikrofoni järjestelmä Johdollinen kaukosäädin (valinnainen) ( 45) ( 46) HUOM! Jos kaiuttimesta kuuluu kova kiertoääni, siirrä mikrofoni kauemmaksi kaiuttimesta. Mikrofonitoiminto Voit kytkeä dynaamisen mikrofonin MIC-porttiin 3,5 mm miniliittimellä. Siinä tapauksessa sisäänrakennettu kaiutin toistaa äänen mikrofonilta, jopa kun projektorin ääni toistetaan. Voit syöttää linjatason signaalin MIC-porttiin laitteista, kuten langattomasta mikrofonista. Kun syötät linjatason signaalin MIC-porttiin valitse KORKEA kohdassa MIKR. TASO valikossa AUDIO. Normaalitilassa mikrofonin äänenvoimakkuutta voi säätää erillään projektorin äänenvoimakkuudesta valikon avulla ( 46, 47). Valmiustilassa mikrofonin äänenvoimakkuutta voi säätää kaukosäätimen VOLUME +/- -painikkeilla samanaikaisesti projektorin äänenvoimakkuuden kanssa ( 19). Vaikka projektorin äänenvoimakkuudeksi olisi valittu mykistystila ÄÄNILÄHDE-toiminnolla ( 46), mikrofonin äänenvoimakkuutta voi säätää. Molemmissa tiloissa (valmiustilassa tai normaali), kaukosäätimen MUTE-painike toimii sekä mikrofonin että projektorin äänille ( 19). Tämä projektori ei tue mikrofonin plug-in virtaa. 14

15 3M Digital Projector X56 Käyttövalmistelut Virtalähteen liitäntä Kytke verkkojohdon liitin projektorin AC IN (verkkotulo). Liitä verkkojohdon pistoke kunnolla pistorasiaan. Parin sekunnin kuluttua virtalähteen liittämisestä POWER-merkkivalo syttyy palamaan oranssina. Muista, että kun SUOR. PÄÄLLE -toiminto on käynnistetty ( 54), virtalähteen liittäminen kytkee projektorin. AC IN Virtajohto VAROITUS Noudata erityistä varovaisuutta verkkojohtoa liittäessäsi, sillä väärä tai viallinen liitäntä saattaa aiheuttaa tulipalon ja/tai sähköiskun. Käytä ainoastaan projektorin mukana toimitettua verkkojohtoa. Jos johto on vioittunut, ota yhteyttä jälleenmyyjän ja pyydä uusi johto. Virtajohto tulee vain liittää pistokkeeseen, jonka jännite on virtajohtoon sopiva. Pistorasian tulee olla projektorin lähellä ja helppopääsyisessä paikassa. Irrota verkkojohto kun haluat kytkeä laitteen kokonaan irti. Älä koskaan tee muutoksia verkkojohtoon. Turvatangon ja uran käyttö Myymälöistä saatava turvaketju tai -vaijeri voidaan kiinnittää projektorin turvatankoon varkauden estämiseksi. Katso kuvaa valitaksesi turvaketjun tai -vaijerin. Laitteessa on myös turva-aukko Kensingtonlukkoa varten. Katso tarkemmat tiedot turvalaitteen ohjekirjasta. Varmuusketju tai -lanka varkauksien varalle Turvatanko Turva-aukko HUOMAUTUS Älä käytä turvatankoa tai turva-aukkoa projektorin putoamisen estämiseen, niitä ei ole suunniteltu tähän tarkoitukseen. Älä aseta turvaketjua tai -lankaa tuuletusaukkojen läheisyyteen. Se voi ylikuumentua. HUOM! Turvatanko ja turva-aukko eivät yksin estä mahdollista varkautta. Ne on tarkoitettu käytettäväksi muiden varkaudenestoon tarkoitettujen keinojen lisäksi. 15

16 Kaukosäädin 3M Digital Projector X56 Kaukosäädin Paristojen asettaminen Sijoita paristot paikalleen ennen kaukosäätimen käyttämistä. Jos kaukosäädin alkaa toimia virheellisesti, vaihda paristot. Jos kaukosäädintä ei aiota käyttää pitkään aikaan, poista paristot kaukosäätimestä ja säilytä niitä turvallisessa paikassa. Irrota paristosuojus koukusta nostamalla Kaukosäätimen signaalista Kaukosäädin toimii projektorin kaukosäätimen tunnistimen avulla. Tässä projektorissa on kaukosäätimen tunnistin edessä. Kun tunnistin on aktivoitu, se havaitsee signaalin seuraavilla alueilla: 60 astetta (30 astetta vasemmalle ja oikealle tunnistimesta) 3 metrin alueella. 16 Aseta kaksi AA-patteria paikoilleen (HITACHI MAXELL, Osa Nro. LR6 tai R6P) kaukosäätimeen merkittyjen plus- ja miinusnapojen mukaisesti. Sijoita paristosuojus nuolensuuntaisesti ja napsauta se takaisin paikalleen. HUOMAUTUS Käsittele aina paristoja varoen ja käytä niitä vain ohjeiden mukaisesti. Paristojen asiaton käyttö saattaa aiheuttaa niiden räjähtämisen, halkeamisen tai vuotamisen, mikä taas voi aiheuttaa tulipalon, vammoja ja/tai ympäristön saastumisen. Käytä ainoastaan ohjeissa mainittuja paristoja. Älä käytä erityyppisiä paristoja yhdessä. Älä sekoita uusia paristoja käytettyjen kanssa. Paristoja vaihdettaessa varmista, että uusien paristojen plus- ja miinusnavat on suunnattu oikein. Pidä paristot lasten ja lemmikkieläinten ulottumattomilla. Älä lataa, oikosulje, juota tai purkaa paristoa. Älä päästä paristoa tuleen tai veteen. Säilytä paristoja pimeässä, viileässä ja kuivassa paikassa. Jos huomaat, että paristo vuotaa, pyyhi vuotanut neste pois ja vaihda paristo uuteen. Jos vuotanutta nestettä tarttuu ihoosi tai vaatteisiisi, huuhtele välittömästi vedellä. Noudata paikallisia paristojen hävittämistä koskevia säännöksiä. 30 3m 30 (Noin) HUOM! Jos signaalin lähettäminen suoraan tunnistimeen on vaikeaa, kokeile signaalin heijastamista. Kaukosäädin käyttää infrapunavaloa signaalien lähettämiseksi projektoriin (luokan 1 LED), joten varmista, että käytät kaukosäädintä paikassa, jossa ei ole esteitä, jotka voisivat estää kaukosäätimen signaalin pääsyn projektoriin. Kaukosäädin ei mahdollisesti toimi kunnolla, jos projektorin kaukosäätimen tunnistimeen osuu voimakas valo (kuten suora auringonvalo) tai hyvin lähellä oleva valo (kuten vaihtosuuntaajan loistelamppu). Säädä projektorin asentoa tällaisten valojen välttämiseksi.

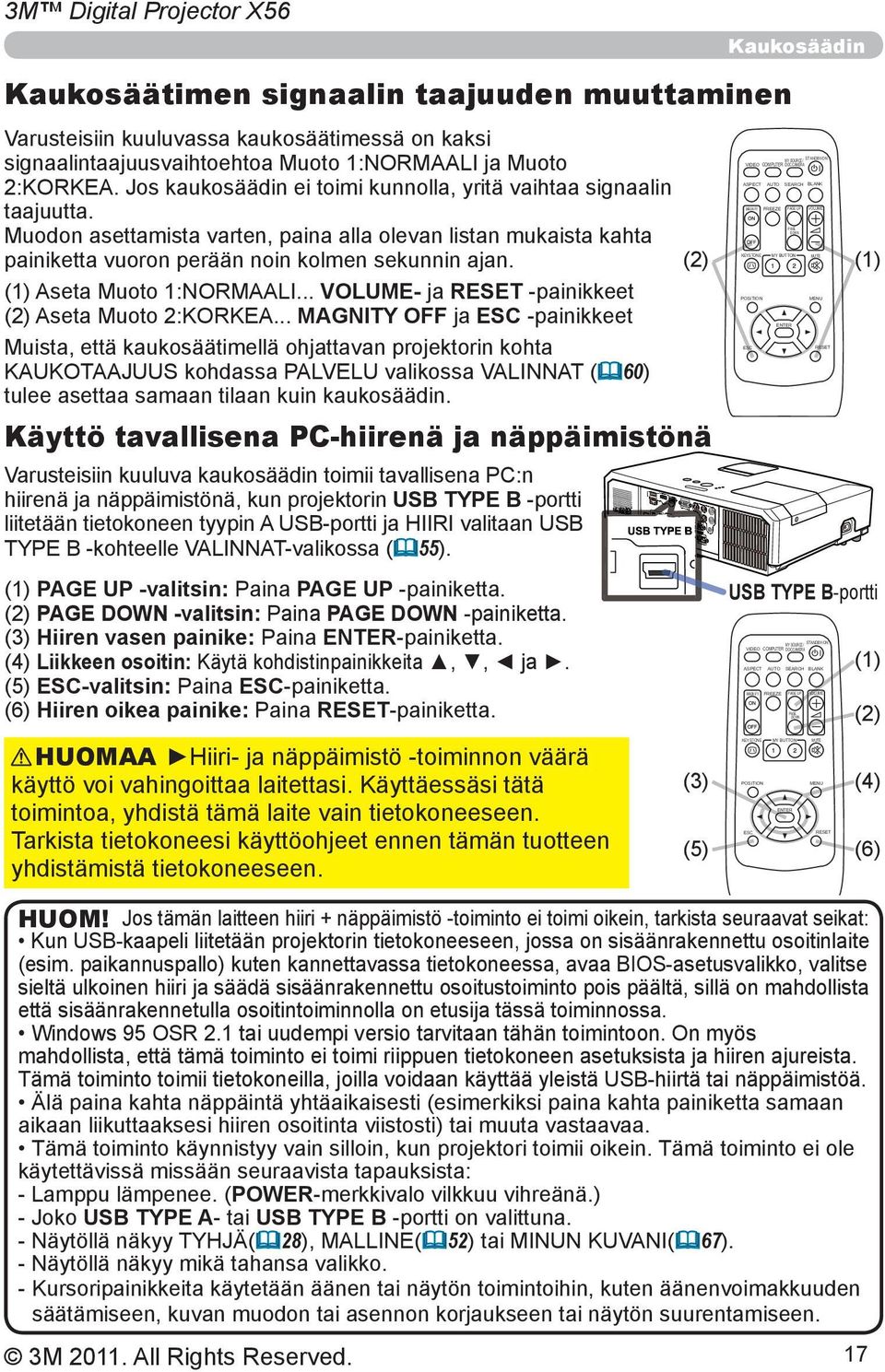

17 3M Digital Projector X56 Kaukosäätimen signaalin taajuuden muuttaminen Varusteisiin kuuluvassa kaukosäätimessä on kaksi signaalintaajuusvaihtoehtoa Muoto 1:NORMAALI ja Muoto 2:KORKEA. Jos kaukosäädin ei toimi kunnolla, yritä vaihtaa signaalin taajuutta. Muodon asettamista varten, paina alla olevan listan mukaista kahta painiketta vuoron perään noin kolmen sekunnin ajan. (1) Aseta Muoto 1:NORMAALI... VOLUME- ja RESET -painikkeet (2) Aseta Muoto 2:KORKEA... MAGNITY OFF ja ESC -painikkeet Muista, että kaukosäätimellä ohjattavan projektorin kohta KAUKOTAAJUUS kohdassa PALVELU valikossa VALINNAT ( 60) tulee asettaa samaan tilaan kuin kaukosäädin. Käyttö tavallisena PC-hiirenä ja näppäimistönä Varusteisiin kuuluva kaukosäädin toimii tavallisena PC:n hiirenä ja näppäimistönä, kun projektorin USB TYPE B -portti liitetään tietokoneen tyypin A USB-portti ja HIIRI valitaan USB TYPE B -kohteelle VALINNAT-valikossa ( 55). (1) PAGE UP -valitsin: Paina PAGE UP -painiketta. (2) PAGE DOWN -valitsin: Paina PAGE DOWN -painiketta. (3) Hiiren vasen painike: Paina ENTER-painiketta. (4) Liikkeen osoitin: Käytä kohdistinpainikkeita,, ja. (5) ESC-valitsin: Paina ESC-painiketta. (6) Hiiren oikea painike: Paina RESET-painiketta. HUOMAA Hiiri- ja näppäimistö -toiminnon väärä käyttö voi vahingoittaa laitettasi. Käyttäessäsi tätä toimintoa, yhdistä tämä laite vain tietokoneeseen. Tarkista tietokoneesi käyttöohjeet ennen tämän tuotteen yhdistämistä tietokoneeseen. (2) (3) (5) Kaukosäädin HUOM! Jos tämän laitteen hiiri + näppäimistö -toiminto ei toimi oikein, tarkista seuraavat seikat: Kun USB-kaapeli liitetään projektorin tietokoneeseen, jossa on sisäänrakennettu osoitinlaite (esim. paikannuspallo) kuten kannettavassa tietokoneessa, avaa BIOS-asetusvalikko, valitse sieltä ulkoinen hiiri ja säädä sisäänrakennettu osoitustoiminto pois päältä, sillä on mahdollista että sisäänrakennetulla osoitintoiminnolla on etusija tässä toiminnossa. Windows 95 OSR 2.1 tai uudempi versio tarvitaan tähän toimintoon. On myös mahdollista, että tämä toiminto ei toimi riippuen tietokoneen asetuksista ja hiiren ajureista. Tämä toiminto toimii tietokoneilla, joilla voidaan käyttää yleistä USB-hiirtä tai näppäimistöä. Älä paina kahta näppäintä yhtäaikaisesti (esimerkiksi paina kahta painiketta samaan aikaan liikuttaaksesi hiiren osoitinta viistosti) tai muuta vastaavaa. Tämä toiminto käynnistyy vain silloin, kun projektori toimii oikein. Tämä toiminto ei ole käytettävissä missään seuraavista tapauksista: - Lamppu lämpenee. (POWER-merkkivalo vilkkuu vihreänä.) - Joko USB TYPE A- tai USB TYPE B -portti on valittuna. - Näytöllä näkyy TYHJÄ( 28), MALLINE( 52) tai MINUN KUVANI( 67). - Näytöllä näkyy mikä tahansa valikko. - Kursoripainikkeita käytetään äänen tai näytön toimintoihin, kuten äänenvoimakkuuden säätämiseen, kuvan muodon tai asennon korjaukseen tai näytön suurentamiseen. VIDEO ASPECT MAGNIFY KEYSTONE POSITION ESC FREEZE MY SOURCE/ DOC.CAMERA PAGE UP PAGE DOWN STANDBY/ON (1) USB TYPE B-portti VIDEO ASPECT MAGNIFY KEYSTONE POSITION ESC COMPUTER AUTO SEARCH MY BUTTON COMPUTER AUTO FREEZE ENTER MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY BUTTON ENTER BLANK VOLUME MUTE MENU RESET STANDBY/ON BLANK VOLUME MUTE MENU RESET (1) (2) (4) (6) 17

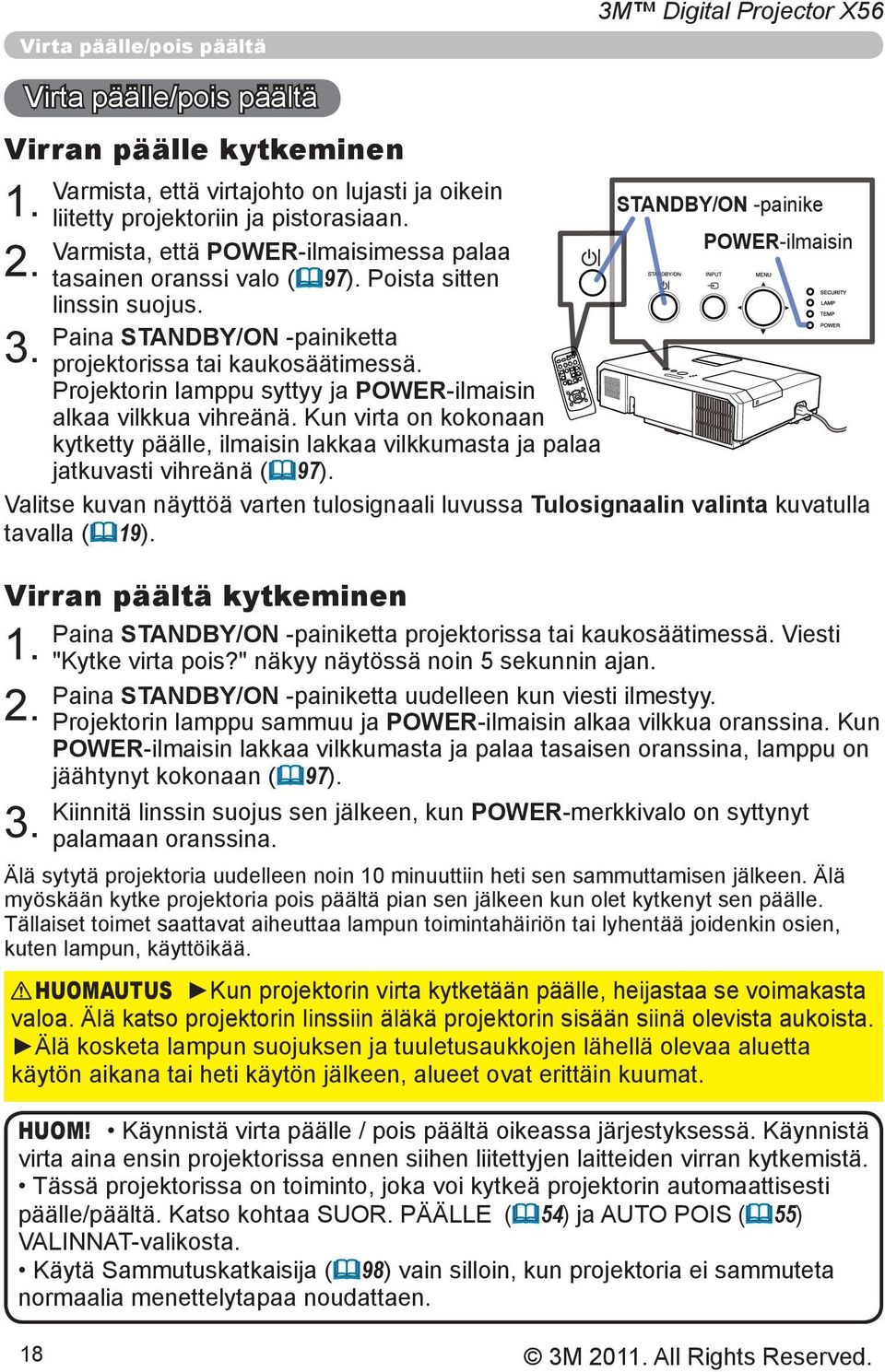

18 ON OFF VIDEO KEYSTONE COMPUTER AUTO FREEZE POSITION ESC MY BUTTON 1 2 VOLUME UP DOWN ENTER MUTE MENU RESET Virta päälle/pois päältä 3M Digital Projector X56 Virran päälle kytkeminen Virta päälle/pois päältä Varmista, että virtajohto on lujasti ja oikein liitetty projektoriin ja pistorasiaan. Varmista, että POWER-ilmaisimessa palaa tasainen oranssi valo ( 97). Poista sitten linssin suojus. Paina STANDBY/ON -painiketta projektorissa tai kaukosäätimessä. Projektorin lamppu syttyy ja POWER-ilmaisin alkaa vilkkua vihreänä. Kun virta on kokonaan kytketty päälle, ilmaisin lakkaa vilkkumasta ja palaa jatkuvasti vihreänä ( 97). Valitse kuvan näyttöä varten tulosignaali luvussa Tulosignaalin valinta kuvatulla tavalla ( 19). Virran päältä kytkeminen Paina STANDBY/ON -painiketta projektorissa tai kaukosäätimessä. Viesti "Kytke virta pois?" näkyy näytössä noin 5 sekunnin ajan. Paina STANDBY/ON -painiketta uudelleen kun viesti ilmestyy. Projektorin lamppu sammuu ja POWER-ilmaisin alkaa vilkkua oranssina. Kun POWER-ilmaisin lakkaa vilkkumasta ja palaa tasaisen oranssina, lamppu on jäähtynyt kokonaan ( 97). Kiinnitä linssin suojus sen jälkeen, kun POWER-merkkivalo on syttynyt palamaan oranssina. Älä sytytä projektoria uudelleen noin 10 minuuttiin heti sen sammuttamisen jälkeen. Älä myöskään kytke projektoria pois päältä pian sen jälkeen kun olet kytkenyt sen päälle. Tällaiset toimet saattavat aiheuttaa lampun toimintahäiriön tai lyhentää joidenkin osien, kuten lampun, käyttöikää. HUOMAUTUS Kun projektorin virta kytketään päälle, heijastaa se voimakasta valoa. Älä katso projektorin linssiin äläkä projektorin sisään siinä olevista aukoista. Älä kosketa lampun suojuksen ja tuuletusaukkojen lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, alueet ovat erittäin kuumat. HUOM! Käynnistä virta päälle / pois päältä oikeassa järjestyksessä. Käynnistä virta aina ensin projektorissa ennen siihen liitettyjen laitteiden virran kytkemistä. Tässä projektorissa on toiminto, joka voi kytkeä projektorin automaattisesti päälle/päältä. Katso kohtaa SUOR. PÄÄLLE ( 54) ja AUTO POIS ( 55) VALINNAT-valikosta. Käytä Sammutuskatkaisija ( 98) vain silloin, kun projektoria ei sammuteta normaalia menettelytapaa noudattaen. ASPECT SEARCH BLANK MAGNIFY PAGE STANDBY/ON -painike POWER-ilmaisin 18

19 3M Digital Projector X56 Käyttö Käyttö Äänenvoimakkuuden säätö Käytä VOLUME+ /VOLUME- -painiketta äänenvoimakkuuden säätämiseen. 1. Näyttöön ilmestyy valintaikkuna, joka auttaa äänenvoimakkuuden säätämisessä. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. KEYSTONE MY BUTTON MUTE Jos on valittu senhetkisen kuvan tuloportiksi, äänenvoimakkuutta ei voi säätää. Katso ÄÄNILÄHDE-kappale AUDIO-valikosta ( 46). POSITION MENU Vaikka projektori on valmiustilassa, äänenvoimakkuutta on mahdollista säätää, kun ENTER molemmat seuraavista ehdoista täytetään: ESC RESET - Jokin muu kuin on valittu AUDIO-valikon ÄÄNILÄHDE-kohdan VALMIUSvalinnaksi ( 46). - NORMAALI on valittu SÄÄTÖ-valikon VALMIUSTILA-kohteelle ( 45). Valmiustilassa mikrofonin äänenvoimakkuutta voi säätää kaukosäätimen VOLUME +/- -painikkeilla samanaikaisesti projektorin äänenvoimakkuuden kanssa ( 19). Äänen tilapäinen mykistäminen 1. Paina MUTE-painiketta kaukosäätimessä. Näyttöön ilmestyy valintaikkuna, joka ilmoittaa että ääni on mykistetty. Ääni palautetaan painamalla MUTE-, VOLUME+ tai VOLUME- -painiketta. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. Jos on valittu senhetkisen kuvan tuloportiksi, ääni on aina mykistetty. Katso ÄÄNILÄHDE-kappale AUDIO-valikosta ( 46). POSITION MENU C.C. (Closed Caption), tekstitys, käynnistyy automaattisesti, kun ääni mykistetään ENTER ja tekstitystä sisältäviä tulosignaaleja vastaanotetaan. Tämä toiminto on ESC RESET käytettävissä vain, kun signaali on NTSC VIDEO- tai S-VIDEO-tuloportille tai 480i@60 COMPONENT-, COMPUTER IN1- tai COMPUTER IN2-tuloportille ja kun KUVARUUTU-valikon alla olevasta C.C.-valikosta NÄYTÄ-vaihtoehdoksi on valittu AUTO ( 53). Tulosignaalin valinta 1. Paina INPUT-painiketta projektorissa. Joka kerran, kun painat painiketta, projektori kytkee tuloportiksi nykyistä porttia seuraavan portin kuten alla. COMPUTER IN1 COMPUTER IN2 LAN VIDEO USB TYPE A S-VIDEO COMPONENT (Y, Cb/Pb, Cr/Pr) USB TYPE B HDMI VOLUME+/- -painike MUTE-painike INPUTpainike Kun PÄÄLLE on valittu AUTOM. HAKU -kohdasta VALINNAT-valikosta ( 54), projektori etsii portteja yllä mainitussa järjestyksessä toistuvasti, kunnes tulosignaali havaitaan. Kuvien projisoiminen USB TYPE B -portista saattaa kestää useita sekunteja. VIDEO ASPECT MAGNIFY VIDEO ASPECT MAGNIFY KEYSTONE COMPUTER AUTO FREEZE COMPUTER AUTO FREEZE MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY BUTTON STANDBY/ON BLANK VOLUME STANDBY/ON BLANK VOLUME MUTE 19

20 Käyttö 3M Digital Projector X56 Tulosignaalin valinta (jatkuu) Paina COMPUTER-painiketta kaukosäätimessä. Joka kerran, kun painat painiketta, projektori kytkee tuloportiksi nykyistä porttia seuraavan portin kuten alla. COMPUTER IN1 COMPUTER IN2 LAN USB TYPE B USB TYPE A Kun PÄÄLLE on valittu VALINNAT-valikon AUTOM. HAKU -kohdasta, projektori tarkistaa portteja peräkkäin, kunnes se löytää tulosignaalin ( 54). Jos COMPUTER-painiketta painetaan, kun VIDEO-, S-VIDEO-, COMPONENT tai HDMIportti on valittu, projektori tarkistaa ensin COMPUTER IN1 -portin. Kuvien projisoiminen USB TYPE B -portista saattaa kestää useita sekunteja. Paina VIDEO-painiketta kaukosäätimessä. Joka kerran, kun painat painiketta, projektori kytkee tuloportiksi nykyistä porttia seuraavan portin kuten alla. HDMI COMPONENT S-VIDEO VIDEO COMPUTER-painike VIDEO ASPECT MAGNIFY KEYSTONE POSITION ESC VIDEO-painike VIDEO ASPECT MAGNIFY COMPUTER AUTO FREEZE COMPUTER AUTO FREEZE MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY BUTTON ENTER MY SOURCE/ DOC.CAMERA SEARCH PAGE UP STANDBY/ON BLANK VOLUME MUTE MENU STANDBY/ON BLANK RESET VOLUME PAGE DOWN Kun PÄÄLLE on valittu VALINNAT-valikon AUTOM. HAKU -kohdasta, projektori tarkistaa portteja peräkkäin, kunnes se löytää tulosignaalin ( 54). Jos VIDEO-painiketta painetaan, kun COMPUTER IN1, COMPUTER IN2, LAN, USB TYPE A tai USB TYPE B-portti on valittu, projektori tarkistaa ensin HDMI-portin. KEYSTONE POSITION ESC MY BUTTON ENTER MUTE MENU RESET 1. Paina kaukosäätimen MY SOURCE / DOC. CAMERApainiketta. Tulosignaali vaihtuu signaaliksi, jonka asetit OMA LÄHDE:ksi ( 58). Tätä toimintoa voidaan käyttää myös dokumenttikameralle. Valitse tuloportti, joka on liitetty dokumenttikameraan. MY SOURCE / DOC. CAMERApainike VIDEO ASPECT COMPUTER AUTO MY SOURCE/ DOC.CAMERA SEARCH STANDBY/ON BLANK MAGNIFY FREEZE PAGE UP VOLUME PAGE DOWN KEYSTONE MY BUTTON MUTE POSITION MENU ENTER ESC RESET 20

21 3M Digital Projector X56 Tulosignaalin etsintä 1. Paina SEARCH-painiketta kaukosäätimessä. Projektori alkaa tarkastaa tuloportteja alla esitetyssä järjestyksessä löytääkseen tulosignaalin. Kun tulosignaali löytyy, projektori lopettaa etsinnän ja näyttää kuvan. Jos signaalia ei löydy, projektori palaa ennen tätä toimintoa valittuun tilaan. COMPUTER IN1 COMPUTER IN2 LAN VIDEO USB TYPE A Käyttö SEARCH-painike VIDEO ASPECT MAGNIFY KEYSTONE POSITION COMPUTER AUTO FREEZE MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY BUTTON ENTER STANDBY/ON BLANK VOLUME MUTE MENU S-VIDEO COMPONENT HDMI USB TYPE B Kun PÄÄLLE on valittu AUTOM. HAKU -kohdasta VALINNAT-valikossa ( 54), projektori etsii portteja yllä mainitussa järjestyksessä toistuvasti, kunnes tulosignaali havaitaan. Kuvien projisoiminen USB TYPE B -portista saattaa kestää useita sekunteja. ESC RESET Kuvasuhteen valinta 1. Paina ASPECT-painiketta kaukosäätimessä. Joka kerran kun painat painiketta, projektori kytkee kuvasuhteen kulloisenkin tilan. Tietokonesignaalille On HDMI TM -signaali ASPECT-painike VIDEO ASPECT MAGNIFY KEYSTONE COMPUTER AUTO FREEZE MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY BUTTON STANDBY/ON BLANK VOLUME MUTE Videosignaalille, s-videosignaalille tai component-videosignaalille POSITION ENTER MENU ESC RESET LAN-, USB TYPE A- tai USB TYPE B -portin tulosignaalia varten tai jos signaalia ei ole 4:3 (kiinteä) ASPECT-painike ei toimi silloin, kun sopivaa signaalia ei ole syötetty. NORMAALI-muoto säilyttää alkuperäisen kuvasuhdeasetuksen. 21

22 Käyttö Projektorin nostimen säätö Jos projektorin sijoituspaikka on lievästi epätasapainossa oikealle tai vasemmalle, käytä nostinjalkoja projektorin sijoittamiseksi vaakatasoon. Jalkoja käyttämällä on myös mahdollista nostaa projektorin etuosaa 12 asteen verran siten, että saadaan sopiva heijastuskulma valkokankaaseen nähden. Projektorissa on 2 nostojalkaa ja 2 nostopainiketta. Nostojalkaa voi säätää painamalla samanpuoleisesta nostopainikkeesta. Pidä kiinni projektorista ja paina nostopainikkeita 1. vapauttaaksesi nostojalat. Säädä projektorin etuosa haluttuun korkeuteen Vapauta nostopainikkeet ja nostojalat lukkiutuvat. Varmista, että nostojalat ovat paikalleen lukittu ja sijoita projektori varovaisesti paikalleen. Nostojalkoja voi tarvittaessa hienosäätää kääntämällä niitä käsin. Pidä kiinni projektorista, kun käännät jalkoja. 3M Digital Projector X56 Löysää nostinjalka painamalla samanpuoleista nostopainiketta. Hienosäädä kääntämällä jalkaa. HUOMAUTUS Älä käsittele nostopainikkeita pitämättä samalla kiinni projektorista, projektori saattaa pudota. Älä kallista projektoria muulla tavalla kuin nostamalla sen etuosaa 12 asteen verran säätöjalkojen avulla. Projektorin kallistaminen ilmoitettuja rajoja enemmän voi aiheuttaa toimintahäiriöitä tai lyhentää kuluvien osien tai itse projektorin käyttöikää. 22

23 3M Digital Projector X56 Linssin säätö Säädä näytön koko ZOOM-rengasta käyttämällä. Käytä FOCUS-rengasta kuvan tarkentamiseen. Käännä VERTICAL-säädin kokonaan vastapäivään. Käännä se sitten myötäpäivään ja säädä linssin pystyasentoa ylöspäin. Käännä LOCK vastapäivään avataksesi HORIZONTAL-säätimen lukituksen. Käännä HORIZONTAL-säädintä myötä- tai vastapäivään säätääksesi linssin vaakaasentoa. LOCK Käyttö FOCUS-rengas ZOOM-rengas LOCK (linssin vaakaasennon lukitus) HORIZONTAL -säädin VERTICAL -säädin Käännä LOCK kokonaan myötäpäivään kiristääksesi sen ja lukitaksesi linssin vaaka-asennon. Käytä FOCUS-rengasta kuvan tarkentamiseen. HUOMAUTUS Käytä linssin säätimiä varoen, sillä linssiin kohdistuneet iskut saattavat aiheuttaa toimintahäiriöitä. Saatat joutua käyttämään enemmän voimaa kääntäessäsi säätimiä säätörajojen lähellä. Varo, ettet käytä liikaa voimaa. HUOM! Käännä VERTICAL-, HORIZONTAL- ja LOCK-säätimiä kuusioavaimella. Käytä LOCK-säädintä, niin ettei linssi siirry säädetystä linssin vaakaasennosta. Linssin pystyasennon säätö saattaa muuttaa linssin vaaka-asentoa. Tätä projektoria ei ole varustettu linssin pystyasennon lukituksella. 23

24 Käyttö 1. Paina kaukosäätimen POSITION-painiketta kun mitään valikkoa ei ole esitetty. POSITION-ilmoitus ilmestyy näyttöön. Käytä / / / -kohdistinpainikkeita kuvan asennon säätämiseen. Kun haluat palauttaa toimenpiteen alkutilaan, paina RESETpainiketta kaukosäätimessä säädön aikana. Toiminnon päättämiseksi paina POSITION-painiketta uudelleen. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. 3M Digital Projector X56 Automaattisen säätötoiminnan käyttäminen Paina AUTO-painiketta kaukosäätimessä. AUTO-painike 1. Tätä painiketta painamalla suoritetaan seuraavat toiminnot. STANDBY/ON MY SOURCE/ VIDEO COMPUTER DOC.CAMERA Tietokonesignaalille ASPECT AUTO SEARCH BLANK Pystyasento, vaaka-asento ja vaakavaihe säädetään automaattisesti. MAGNIFY FREEZE PAGE UP VOLUME Varmista, että ohjelmistoikkuna on asetettu maksimikokoonsa ennen PAGE DOWN tämän toiminnon käyttöä. Tumma kuva saattaa silti säätyä virheellisesti. Säätöä KEYSTONE MY BUTTON MUTE tehdessäsi käytä kirkasta kuvaa. POSITION MENU Videosignaalille ja s-videosignaalille Kullekin tulosignaalille parhaiten sopiva videoformaatti valitaan automaattisesti. ENTER ESC RESET Tämä toiminto on käytettävissä vain silloin, kun on valittu AUTO. kohtaan VIDEOFORM. valikossa LIITÄNNÄT ( 40). Pystyasento ja vaaka-asento säätyvät automaattisesti oletusarvoon. Component-videosignaalille Pystyasento ja vaaka-asento säätyvät automaattisesti oletusarvoon. Vaakavaihe säädetään automaattisesti. Tällä toiminnolla säädetyt kohteet voivat vaihdella silloin kun HIENO- tai STANDBY/ON MY SOURCE/ VIDEO COMPUTER DOC.CAMERA EI KÄYTÖSSÄ -toiminto on valittu AUTOM. SÄÄTÖ -kohdassa VALINNATvalikon PALVELU-valikossa ( 59). ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE UP VOLUME Asennon säätö PAGE DOWN 2. Automaattinen säätötoiminto kestää n. 10 sekuntia. Huomioi myös, että se ei ehkä toimi oikein tiettyjen tulosignaalien kanssa. Kun tämä toiminto suoritetaan videosignaalille, kuvan ulkopuolella saattaa näkyä esimerkiksi ylimääräisiä juovia. Kun tämä toiminto suoritetaan tietokonesignaalille, näytön reunassa saattaa näkyä musta reunus tietokoneen mallista riippuen. POSITION-painike Kun tämä toiminto suoritetaan videosignaalille tai s-videosignaalille, kuvan ulkopuolella saattaa näkyä esimerkiksi ylimääräisiä juovia. Kun tämä toiminto suoritetaan videosignaalille, s-videosignaalille tai komponenttivideosignaalille, tämän säädön ala riippuu NÄYTTÖ-valikon ( 36) asetuksesta YLI PYYH. Säätö ei ole mahdollista, kun YLI PYYH on säädetty lukemaan 10. Kun POSITION-painiketta painetaan valikon näkyessä ruudulla, esitetyn kuvan asento ei muutu, mutta valikon muuttuu. Tämä toiminto ei ole käytettävissä LAN-, USB TYPE A -, USB TYPE B - tai HDMI-portille. 24 KEYSTONE POSITION ESC MY BUTTON ENTER MUTE MENU RESET

25 3M Digital Projector X56 Vääristymän korjaaminen Korjaa heijastetun kuvan vääristymä valitsemalla AUTO, MANUAALINEN tai TÄYSI SOPIVUUS. AUTO: suorittaa automaattisesti pystysuuntaisen keystone-korjauksen. (&43) MANUAALINEN: voit suorittaa itse pysty- ja vaakasuuntaisen keystone-korjauksen. TÄYSI SOPIVUUS: voit säätää näytetyn kuvan jokaista kulmaa ja reunaa korjataksesi vääristymän. 1. Käyttö Paina ensin KEYSTONE-painiketta näyttääksesi KEYSTONE-valikon ja valitse yksi kohdista / -painikkeilla. Noudata tämän jälkeen valitsemasi kohdan alla annettuja ohjeita. HUOM! Valikko tai valintaikkuna katoaa automaattisesti, ellet suorita mitään toimenpiteitä useaan sekuntiin. Kun painat KEYSTONE-painiketta uudelleen, toimenpide päättyy ja valikko tai valintaikkuna sulkeutuu. Jos säädät kuvaa TÄYSI SOPIVUUS -toiminnolla, AUTO- eikä MANUAALINEN-toimintoa ei voida valita. Jos haluat käyttää näitä toimintoja, katso TÄYSI SOPIVUUS, kohta 3 nollataksesi TÄYSI SOPIVUUS -säädön. Kun SIIRTYMÄN ILMAISIN on asetettu PÄÄLLE, nämä toiminnot eivät ole käytössä (&74). AUTO Kun valitset AUTO, - tai ENTER-painikkeen painaminen suorittaa 2. automaattisen pystysuuntaisen keystone-korjauksen. Lopeta toimenpide painamalla KEYSTONE-painiketta tai valitsemalla valintaikkunasta POISTU / -painikkeilla ja painamalla - tai ENTER-painiketta. MANUAALINEN Kun valitset MANUAALINEN, - tai ENTERpainikkeen painaminen asettaa näytölle KEYSTONE_MANUAALINEN -valintaikkunan. Valitse pysty- tai vaakasuuntainen keystonekorjaus ( / ) / -painikkeilla. Korjaa keystone-vääristymä / -painikkeilla. Lopeta toimenpide painamalla KEYSTONE-painiketta tai valitsemalla valintaikkunasta POISTU / -painikkeilla ja painamalla - tai ENTERpainiketta. Tai valitse valintaikkunasta PALAUTA / -painikkeilla ja paina - tai ENTER-painiketta palataksesi kohdan 1 valikkoon. 25

26 Käyttö 3M Digital Projector X56 TÄYSI SOPIVUUS Kun valitset TÄYSI SOPIVUUS, - 2. tai ENTER-painikkeen painaminen asettaa näytölle KEYSTONE_TÄYSI SOPIVUUS -valintaikkunan. Jos joudut nollaamaan nykyisen 3. säädön, valitse valintaikkunasta PALAUTA RESET-painikkeella ja paina ENTER- tai INPUT-painiketta. Valitse yksi korjattavista kulmista tai 4. sivuista / / / -painikkeilla ja paina ENTER- tai INPUT-painiketta. Korjaa valittu osa alla annettujen ohjeiden mukaan. 5. Korjaa kulman asentoa / / / -painikkeilla. Korjaa ylä- tai alareunaa valitsemalla / -painikkeilla mikä tahansa reunan kohta. Korjaa reunan vääristymä / -painikkeilla. Korjaa vasenta tai oikeaa reunaa valitsemalla / -painikkeilla mikä tahansa reunan kohta. Korjaa reunan vääristymä / -painikkeilla. Korjaa toinen kulma tai reuna painamalla ENTER- tai INPUT-painiketta ja noudattamalla kohdan 4 ohjeita. HUOM! Jokainen kulma ja sivu voidaan korjata erikseen. Joissakin tapauksissa tämä voidaan tehdä yhdessä toisen kulman tai sivun kanssa. Tämä johtuu säätörajoituksista eikä ole merkki toimintahäiriöstä. 6. Lopeta toimenpide painamalla KEYSTONE-painiketta tai valitsemalla valintaikkunasta POISTU / -painikkeilla ja painamalla - tai ENTERpainiketta. Tai valitse valintaikkunasta PALAUTA / -painikkeilla ja paina - tai ENTER-painiketta palataksesi kohdan 1 valikkoon. 26

27 3M Digital Projector X56 Suurennustoiminnon käyttäminen Paina kaukosäätimen MAGNIFY ON -painiketta. Kuva näkyy suurennettuna ja näyttöön ilmestyy SUURENNUSvalintaikkuna. Kun MAGNIFY ON -painiketta painetaan ensimmäistä kertaa projektorin virran kytkemisen jälkeen, kuva suurennetaan 1,5-kertaiseksi. Valintaikkunan kolmiomerkit osoittavat suuntaa. Käyttö MAGNIFY ON/OFF -painike Voit siirtää suurennusaluetta / / / -kohdistinpainikkeilla, kun kolmiot POSITION näkyvät valintaikkunassa. Valintaikkunaan ilmestyy suurennuslasin kuvake, kun MAGNIFY ON ESC -painiketta RESET painetaan kolmioiden ollessa näytössä. Voit säätää suurennussuhdetta / -kohdistinpainikkeilla, kun suurennuslasin kuvake näkyy valintaikkunassa. Suurennussuhdetta säädetään vähän kerrallaan. Muutokset suurennussuhteessa ovat niin pieniä, että niitä saattaa olla vaikea huomata. Poistu suurennoksesta painamalla kaukosäätimen MAGNIFY OFF -painiketta. SUURENNUS-valintaikkuna sulkeutuu muutaman sekunnin kuluttua, jos mitään toimenpidettä ei suoriteta. Valintaikkuna avautuu uudestaan, jos MAGNIFY ON -painiketta painetaan sen jälkeen, kun valintaikkuna on sulkeutunut automaattisesti. Kun SUURENNUS-valintaikkuna on näytössä, voit vaihtaa suurennusalueen siirtotilan (kolmiot) ja suurennussuhteen säätötilan (suurennuslasikuvake) välillä painamalla MAGNIFY ON -painiketta. Suurennustoiminto poistuu käytöstä automaattisesti, kun näyttösignaalia tai -tilaa vaihdetaan. Kun suurennos on käytössä, keystone-vääristymä saattaa vaihdella. Se palautetaan, kun suurennos poistetaan käytöstä. Kuvassa saattaa näkyä vaakasuuntaisia juovia, kun suurennos on käytössä. Tämä toiminto ei ole käytettävissä seuraavissa tapauksissa: - USB TYPE A -portti valitaan tulolähteeksi. - Alueen tukematon synkronointisignaali syötetään. - Ei tulosignaalia. VIDEO ASPECT MAGNIFY KEYSTONE COMPUTER AUTO FREEZE MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY BUTTON ENTER STANDBY/ON BLANK VOLUME MUTE MENU 27

28 Käyttö Näytön pysäyttäminen tilapäisesti 1. Paina FREEZE-painiketta kaukosäätimessä. "PYSÄYTYS" -ilmoitus ilmestyy näyttöön (vaikka ilmoitusta ei näy silloin, kun POIS on valittu kohtaan VIESTI valikossa KUVARUUTU ( 50)), ja projektori siirtyy PYSÄYTYS-tilaan, jolloin kuva pysähtyy. PYSÄYTYS-tilasta poistutaan ja näyttö palautetaan normaaliksi painamalla FREEZE-painiketta uudelleen. 3M Digital Projector X56 FREEZE-painike POSITION MENU Projektori poistuu automaattisesti tilasta PYSÄYTYS, kun painetaan jotakin ENTER säätöpainiketta. ESC RESET Jos projektori jatkaa saman pysähtyneen kuvan heijastamista pidemmän ajan, LCD-paneeli saattaa palaa kiinni. Älä jätä projektoria PYSÄYTYS-tilaan liian pitkäksi aikaa. Kuvien laatu saattaa olla heikompi, kun tätä toimintoa käytetään, mutta se ei kuitenkaan ole toimintahäiriö. VIDEO ASPECT MAGNIFY KEYSTONE COMPUTER AUTO FREEZE MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY BUTTON STANDBY/ON BLANK VOLUME MUTE Valkokankaan tilapäinen tyhjentäminen 1. Paina BLANK-painiketta kaukosäätimessä. Tyhjä näyttö ilmestyy näkyviin tulosignaalin näytön sijasta. Katso kohtaa TYHJÄ valikosta KUVARUUTU ( 48). Tyhjästä näytöstä poistumista ja tulosignaalin näyttöön palaamista varten paina BLANK-painiketta uudelleen. Projektori poistuu automaattisesti tilasta TYHJÄ, kun painetaan jotakin säätöpainiketta. BLANK-painike VIDEO ASPECT MAGNIFY KEYSTONE POSITION COMPUTER AUTO FREEZE MY SOURCE/ DOC.CAMERA SEARCH PAGE UP PAGE DOWN MY BUTTON STANDBY/ON BLANK VOLUME MUTE MENU ENTER Tärkeä huomautus Jos haluat näytön olevan tyhjä, kun projektorin lamppu palaa, ESC RESET käytä edellä kuvattua TYHJÄ-toimintoa. Muut toimenpiteet saattavat vioittaa projektoria. HUOM! Ääntä ei ole liitetty tyhjän näytön toimintoon. Jos on tarpeen, säädä ääni tai vaimennus ensin. Näyttääksesi TYHJÄ-näytön ja mykistääksesi äänen yhtäaikaisesti, käytä AV-MYKISTYS-toimintoa ( 19). 28
