1 Projektori CP-WUX645N Käyttäjän ohjekirja (yksityiskohtainen) - Käyttöohjeet Kiitämme tämän projektorin ostamisesta. VAROITUS Ennen käyttöä lue huolellisesti "Käyttäjän ohjekirja - Turvallisuusohjeet" ja muut asiaan kuuluvat ohjekirjat tuotteen asianmukaisen käytön varmistamiseksi. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Tästä ohjekirjasta Tässä ohjekirjassa on käytetty useita eri tunnusmerkkejä. Merkkien merkitys on kuvattu alla. VAROITUS HUOMAUTUS Tämä merkki osoittaa tietoa, jonka huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai jopa hengenvaaran laitteen virheellisen käsittelyn seurauksena. Tämä merkki osoittaa tietoa, jonka huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai -vahinkoja laitteen virheellisen käsittelyn seurauksena. Katso lisätietoja tämän tunnuksen jälkeen merkityiltä sivuilta. HUOM! Ohjekirjassa olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti esiintyvistä virheistä. Asiakirja-aineiston tai sen osien jäljentäminen, siirto tai kopiointi ei ole sallittua ilman erillistä kirjallista lupaa. Tavaramerkin vahvistus Microsoft ja Internet Explorer, Windows, Windows NT, Windows Me, Windows Vista ovat Microsoft Corporation in rekisteröityjä tavaramerkkejä. PowerPC on International Business Machines Corporation in rekisteröity tavaramerkki. VESA ja DDC ovat Video Electronics Standard Associationin tavaramerkkejä. Apple ja Macintosh, Mac, Mac OS ovat Apple Inc. in rekisteröityjä tavaramerkkejä. Pentium on Intel Corporation in rekisteröity tavaramerkki. JavaScript on Sun Microsystems, Inc. in rekisteröity tavaramerkki. DVI on Digital Display Working Group in rekisteröity tavaramerkki. HDMI, HDMI-logo ja High-De nition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Blu-ray Disc on tuotemerkki. Kaikki muut tavaramerkit ovat vastaavien omistajiensa omaisuutta. 1

2 Lue nämä Turvallisuusohjeet ensin. Projektori Käyttäjän ohjekirja - Turvallisuusohjeet Kiitos, että olet ostanut tämän projektorin. VAROITUS Lue projektorin käyttöohjekirjat ennen käyttöä jotta osaisit käyttää laitetta oikein. Laita ohjeet lukemisen jälkeen varmaan paikkaan myöhempää käyttöä varten. Tämän laitteen virheellinen käsittely saattaa aiheuttaa henkilövammoja ja vaurioita. Valmistaja ei ota vastuuta vahingoista, jotka ovat seurausta virheellisestä käsittelystä, joka ei ole tämän projektorin käyttöohjeissa määritetyn tavallisen käytön rajoissa. HUOMIO Käyttöohjeen tiedot voivat muuttua ilman eri ilmoitusta. Valmistaja ei ota vastuuta virheistä, joita näissä käyttöohjeissa voi olla. Dokumentin tai sen sisällön jäljentäminen, siirto tai käyttö ei ole sallittua ilman nimenomaista kirjallista lupaa. Symboleista Ohjekirjassa käytetään useita symboleja varmistamaan oikea käyttö, estämään vaaratilanteiden syntyminen käyttäjälle tai muille ja estämään omaisuusvahingot. Näiden symbolien tarkoitukset on kuvattu edempänä. On tärkeää, että luet kuvaukset huolellisesti ja ymmärrät täysin niiden merkityksen. VAROITUS VAROTOIMET Tyypilliset symbolit Tämä symboli ilmaisee tietoa, joka huomioimatta jätettäessä voi johtaa henkilövahinkoon tai jopa kuolemaan väärän käytön vuoksi. Tämä symboli ilmaisee tietoa joka mikäli huomioimatta jätettäessä voi johtaa henkilövahinkoon tai vammaan väärän käytön vuoksi. Tämä symboli ilmaisee lisävaroitusta (mukaan lukien varotoimet). Mukana oleva kuvitus selventää sisältöä. Tämä symboli ilmaisee kiellettyä toimintaa. Sisältö on selvästi osoitettu kuvituksella tai vieressä olevalla selostuksella (vasemmalla oleva symboli tarkoittaa, että laitteen purkaminen on kielletty). Tämä symboli ilmaisee pakollista toimintaa. Sisältö on selvästi osoitettu kuvituksella tai vieressä olevalla selostuksella (vasemmalla oleva symboli tarkoittaa, että verkkopistoke tulee irrottaa pistorasiasta). 1

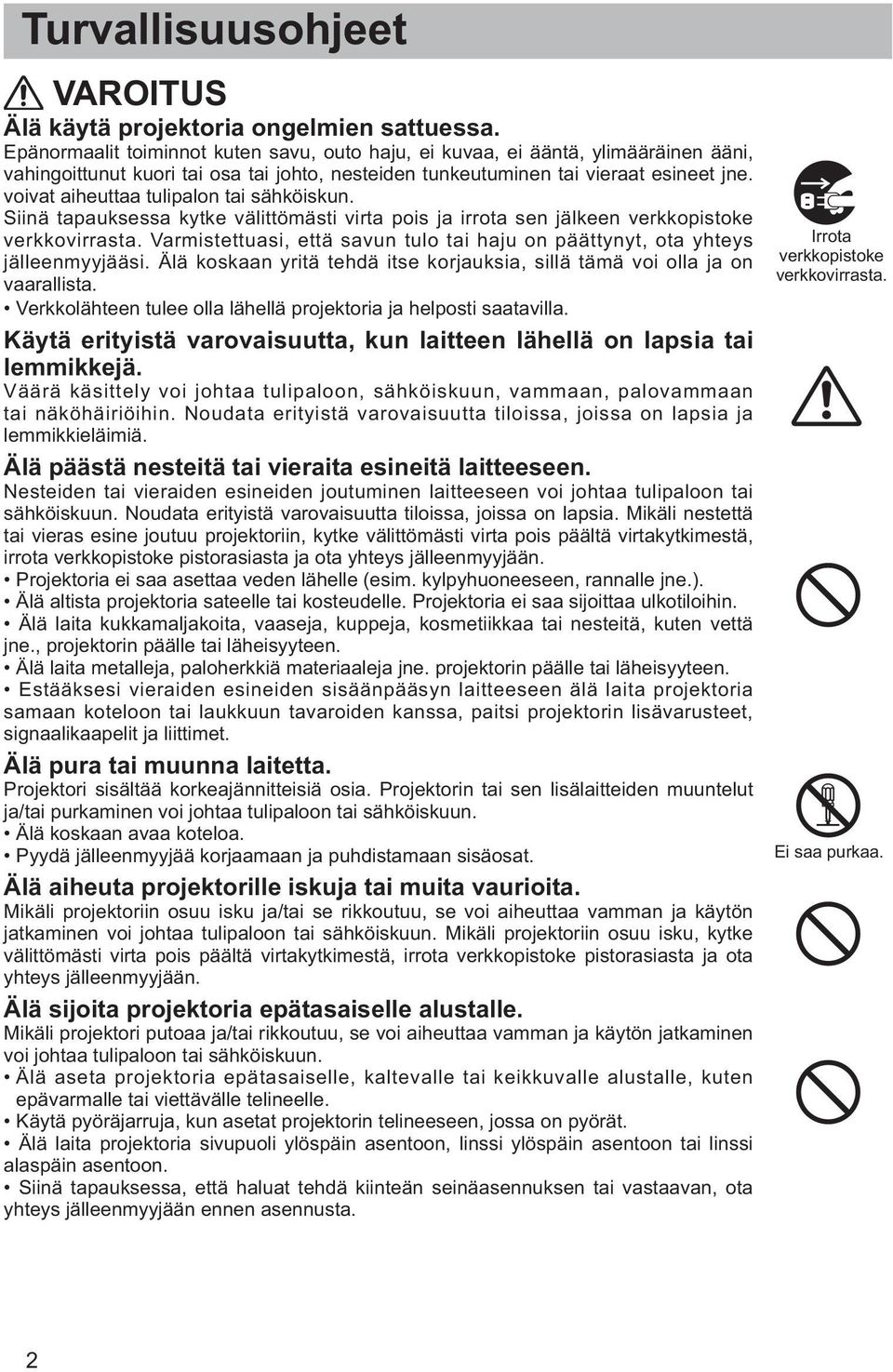

3 Turvallisuusohjeet VAROITUS Älä käytä projektoria ongelmien sattuessa. Epänormaalit toiminnot kuten savu, outo haju, ei kuvaa, ei ääntä, ylimääräinen ääni, vahingoittunut kuori tai osa tai johto, nesteiden tunkeutuminen tai vieraat esineet jne. voivat aiheuttaa tulipalon tai sähköiskun. Siinä tapauksessa kytke välittömästi virta pois ja irrota sen jälkeen verkkopistoke verkkovirrasta. Varmistettuasi, että savun tulo tai haju on päättynyt, ota yhteys jälleenmyyjääsi. Älä koskaan yritä tehdä itse korjauksia, sillä tämä voi olla ja on vaarallista. Verkkolähteen tulee olla lähellä projektoria ja helposti saatavilla. Käytä erityistä varovaisuutta, kun laitteen lähellä on lapsia tai lemmikkejä. Väärä käsittely voi johtaa tulipaloon, sähköiskuun, vammaan, palovammaan tai näköhäiriöihin. Noudata erityistä varovaisuutta tiloissa, joissa on lapsia ja lemmikkieläimiä. Älä päästä nesteitä tai vieraita esineitä laitteeseen. Nesteiden tai vieraiden esineiden joutuminen laitteeseen voi johtaa tulipaloon tai sähköiskuun. Noudata erityistä varovaisuutta tiloissa, joissa on lapsia. Mikäli nestettä tai vieras esine joutuu projektoriin, kytke välittömästi virta pois päältä virtakytkimestä, irrota verkkopistoke pistorasiasta ja ota yhteys jälleenmyyjään. Projektoria ei saa asettaa veden lähelle (esim. kylpyhuoneeseen, rannalle jne.). Älä altista projektoria sateelle tai kosteudelle. Projektoria ei saa sijoittaa ulkotiloihin. Älä laita kukkamaljakoita, vaaseja, kuppeja, kosmetiikkaa tai nesteitä, kuten vettä jne., projektorin päälle tai läheisyyteen. Älä laita metalleja, paloherkkiä materiaaleja jne. projektorin päälle tai läheisyyteen. Estääksesi vieraiden esineiden sisäänpääsyn laitteeseen älä laita projektoria samaan koteloon tai laukkuun tavaroiden kanssa, paitsi projektorin lisävarusteet, signaalikaapelit ja liittimet. Älä pura tai muunna laitetta. Projektori sisältää korkeajännitteisiä osia. Projektorin tai sen lisälaitteiden muuntelut ja/tai purkaminen voi johtaa tulipaloon tai sähköiskuun. Älä koskaan avaa koteloa. Pyydä jälleenmyyjää korjaamaan ja puhdistamaan sisäosat. Älä aiheuta projektorille iskuja tai muita vaurioita. Mikäli projektoriin osuu isku ja/tai se rikkoutuu, se voi aiheuttaa vamman ja käytön jatkaminen voi johtaa tulipaloon tai sähköiskuun. Mikäli projektoriin osuu isku, kytke välittömästi virta pois päältä virtakytkimestä, irrota verkkopistoke pistorasiasta ja ota yhteys jälleenmyyjään. Älä sijoita projektoria epätasaiselle alustalle. Mikäli projektori putoaa ja/tai rikkoutuu, se voi aiheuttaa vamman ja käytön jatkaminen voi johtaa tulipaloon tai sähköiskuun. Älä aseta projektoria epätasaiselle, kaltevalle tai keikkuvalle alustalle, kuten epävarmalle tai viettävälle telineelle. Käytä pyöräjarruja, kun asetat projektorin telineeseen, jossa on pyörät. Älä laita projektoria sivupuoli ylöspäin asentoon, linssi ylöspäin asentoon tai linssi alaspäin asentoon. Siinä tapauksessa, että haluat tehdä kiinteän seinäasennuksen tai vastaavan, ota yhteys jälleenmyyjään ennen asennusta. Irrota verkkopistoke verkkovirrasta. Ei saa purkaa. 2

4 Turvallisuusohjeet (jatkuu) VAROITUS Ole varovainen projektorin korkeiden lämpötilojen kanssa. Korkeita lämpötiloja syntyy, kun lamppu on päällä. Se voi johtaa tulipaloon tai palovammaan. Noudata erityistä varovaisuutta tiloissa, joissa on lapsia. Älä kosketa linssiä, tuulettimia tai tuuletusaukkoja käytön aikana tai välittömästi käytön jälkeen välttyäksesi palovammoilta. Huolehdi tuuletuksesta. Pidä vähintään 30 cm vapaa tila sivuilla ja muiden esineiden, kuten seinien, välillä. Älä sijoita projektoria metalliselle pinnalle tai muulle pinnalle, joka ei kestä kuumuutta. Älä aseta mitään projektorin linssin, tuulettimien tai tuuletusaukkojen läheisyyteen. Älä koskaan tuki tuuletinta tai tuuletusaukkoja. Älä peitä projektoria pöytäliinalla jne. Älä laita projektoria matolle tai vuodevaatteille. Älä koskaan katso linssin läpi tai aukkoihin, kun lamppu on päällä. Voimakas valo voi aiheuttaa näkövaurioita. Noudata erityistä varovaisuutta tiloissa, joissa on lapsia. Käytä ainoastaan oikeaa virtajohtoa ja oikeaa virtalähdettä. Väärän teholähteen käyttö voi johtaa tulipaloon tai sähköiskuun. Käytä vain oikeaa teholähdettä riippuen projektorin tiedoista ja turvallisuusstandardeista. Mukana tulevaa verkkojohtoa on käytettävä riippuen käytetystä tehonlähteestä. Ole varovainen verkkojohdon yhdistämisessä. Väärän liitännän käyttö verkkojohdossa voi johtaa tulipaloon tai sähköiskuun. Älä koske verkkojohtoon märin käsin. Tarkista, että liitettävä osa verkkojohtoa on puhdas (pölytön) ennen käyttöä. Käytä pehmeää ja kuivaa kangasta puhdistaessasi verkkopistoketta. Aseta verkkopistoke teholähteeseen kunnolla. Vältä irrallista, epäkuntoista verkkolähdettä tai kosketushäiriötä. Varmista, että teet liitännän maadoitusjohdolla. Liitä rakennuksen verkkolähteen maadoituspääte oikeaa verkkojohtoa käyttämällä, muussa tapauksessa voi syttyä tulipalo tai syntyä sähköisku. Älä poista virtajohdon sydäntä. Liitä maadoitusjohto kunnolla. 3

5 Turvallisuusohjeet (jatkuu) VAROITUS Ole varovainen, kun käsittelet valonlähteenä toimivaa lamppua. Projektori käyttää korkeapaineista elohopealasilamppua joka on tehty lasista. Lamppu voi rikkoutua kovalla pamauksella tai palaa loppuun. Kun lamppu rikkoutuu, on mahdollista että lasinsirpaleita lentää lamppupesään, ja että kaasuuntunutta elohopeaa voi purkautua projektorin tuuletusaukoista. Lue huolellisesti kohta Lamppu. Ole huolellinen käsitellessäsi verkkojohtoa tai ulkoisia liitäntäkaapeleita. Mikäli käytät jatkuvasti rikkoutunutta verkkojohtoa tai kaapelia, se voi johtaa tulipaloon tai sähköiskuun. Älä altista verkkojohtoa tai kaapeleita liialle kuumuudelle, paineelle tai jännitteelle. Mikäli verkkojohto tai kaapelit ovat vahingoittuneet (pinta rikki, sisäjohdot poikki jne.), ota yhteys jälleenmyyjään. Älä sijoita projektoria tai painavia esineitä verkkojohdolle tai kaapeleille.älä myöskään peitä niitä suojalla, peitolla tms. sillä se voi johtaa tahattomaan painavien esineiden asettamiseen piilossa olevan verkkojohdon tai kaapeleiden päälle. Älä vedä verkkojohtoa tai kaapeleita. Kun liität tai irrotat verkkojohtoa tai kaapeleita, pidä kiinni pistokkeesta tai liittimestä. Älä sijoita projektoria lähelle lämmitintä. Varo taittamasta verkkojohtoa terävästi. Älä yritä tehdä muutoksia verkkojohtoon. Ole huolellinen, kun käsittelet kaukosäätimen paristoa. Pariston väärä käsittely voi johtaa tulipaloon tai henkilövahinkoon. Paristo voi räjähtää, mikäli sitä käsitellään huolimattomasti. Pidä paristo lasten ja lemmikkien ulottumattomissa. Mikäli paristo nielaistaan, ota välittömästi yhteys lääkäriin hätäensiavun saamiseksi. Älä laita paristoa tuleen tai veteen. Varo tulta ja olosuhteita, joissa on korkea lämpötila. Älä käsittele paristoa metallisilla pinseteillä. Säilytä paristoa pimeässä, viileässä ja kuivassa paikassa. Älä aiheuta paristolle oikosulkua. Älä lataa, pura tai juota paristoa. Älä aiheuta paristolle iskuja. Käytä vain projektorin toisessa käsikirjassa määriteltyä paristoa. Varmista, että plus- ja miinus-navat ovat oikeassa järjestyksessä, kun asetat paristot. Mikäli huomaat pariston vuotavan, kuivaa paristolokerosta kiteet ja vaihda paristo. Mikäli kiteitä tarttuu kehoosi tai vaatteisiin, huuhtele hyvin vedellä. Paristoa hävittäessäsi noudata paikallisia lakeja. 4

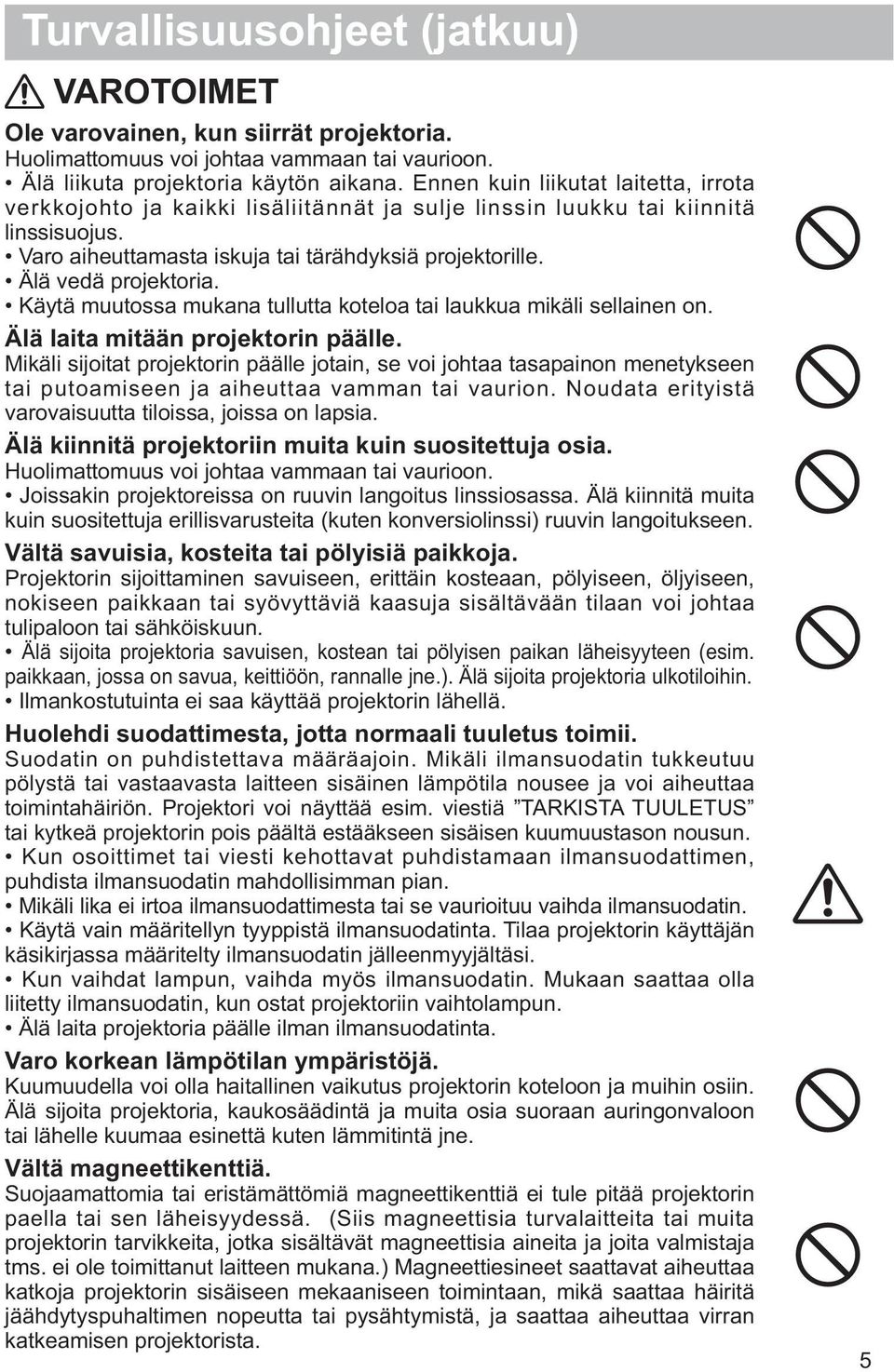

6 Turvallisuusohjeet (jatkuu) VAROTOIMET Ole varovainen, kun siirrät projektoria. Huolimattomuus voi johtaa vammaan tai vaurioon. Älä liikuta projektoria käytön aikana. Ennen kuin liikutat laitetta, irrota verkkojohto ja kaikki lisäliitännät ja sulje linssin luukku tai kiinnitä linssisuojus. Varo aiheuttamasta iskuja tai tärähdyksiä projektorille. Älä vedä projektoria. Käytä muutossa mukana tullutta koteloa tai laukkua mikäli sellainen on. Älä laita mitään projektorin päälle. Mikäli sijoitat projektorin päälle jotain, se voi johtaa tasapainon menetykseen tai putoamiseen ja aiheuttaa vamman tai vaurion. Noudata erityistä varovaisuutta tiloissa, joissa on lapsia. Älä kiinnitä projektoriin muita kuin suositettuja osia. Huolimattomuus voi johtaa vammaan tai vaurioon. Joissakin projektoreissa on ruuvin langoitus linssiosassa. Älä kiinnitä muita kuin suositettuja erillisvarusteita (kuten konversiolinssi) ruuvin langoitukseen. Vältä savuisia, kosteita tai pölyisiä paikkoja. Projektorin sijoittaminen savuiseen, erittäin kosteaan, pölyiseen, öljyiseen, nokiseen paikkaan tai syövyttäviä kaasuja sisältävään tilaan voi johtaa tulipaloon tai sähköiskuun. Älä sijoita projektoria savuisen, kostean tai pölyisen paikan läheisyyteen (esim. paikkaan, jossa on savua, keittiöön, rannalle jne.). Älä sijoita projektoria ulkotiloihin. Ilmankostutuinta ei saa käyttää projektorin lähellä. Huolehdi suodattimesta, jotta normaali tuuletus toimii. Suodatin on puhdistettava määräajoin. Mikäli ilmansuodatin tukkeutuu pölystä tai vastaavasta laitteen sisäinen lämpötila nousee ja voi aiheuttaa toimintahäiriön. Projektori voi näyttää esim. viestiä TARKISTA TUULETUS tai kytkeä projektorin pois päältä estääkseen sisäisen kuumuustason nousun. Kun osoittimet tai viesti kehottavat puhdistamaan ilmansuodattimen, puhdista ilmansuodatin mahdollisimman pian. Mikäli lika ei irtoa ilmansuodattimesta tai se vaurioituu vaihda ilmansuodatin. Käytä vain määritellyn tyyppistä ilmansuodatinta. Tilaa projektorin käyttäjän käsikirjassa määritelty ilmansuodatin jälleenmyyjältäsi. Kun vaihdat lampun, vaihda myös ilmansuodatin. Mukaan saattaa olla liitetty ilmansuodatin, kun ostat projektoriin vaihtolampun. Älä laita projektoria päälle ilman ilmansuodatinta. Varo korkean lämpötilan ympäristöjä. Kuumuudella voi olla haitallinen vaikutus projektorin koteloon ja muihin osiin. Älä sijoita projektoria, kaukosäädintä ja muita osia suoraan auringonvaloon tai lähelle kuumaa esinettä kuten lämmitintä jne. Vältä magneettikenttiä. Suojaamattomia tai eristämättömiä magneettikenttiä ei tule pitää projektorin paella tai sen läheisyydessä. (Siis magneettisia turvalaitteita tai muita projektorin tarvikkeita, jotka sisältävät magneettisia aineita ja joita valmistaja tms. ei ole toimittanut laitteen mukana.) Magneettiesineet saattavat aiheuttaa katkoja projektorin sisäiseen mekaaniseen toimintaan, mikä saattaa häiritä jäähdytyspuhaltimen nopeutta tai pysähtymistä, ja saattaa aiheuttaa virran katkeamisen projektorista. 5

7 Turvallisuusohjeet (jatkuu) VAROTOIMET Irrota verkkojohto kytkeäksesi laitteen kokonaan irti. Turvallisuussyistä irrota verkkojohto, mikäli projektoria ei käytetä pitempään ajanjaksoon. Kytke projektori pois päältä ja irrota se verkkovirrasta ennen kuin puhdistat sitä. Huolimattomuus voi johtaa tulipaloon tai sähköiskuun. Pyydä jälleenmyyjää puhdistamaan projektorin sisätila noin kerran vuodessa. Projektorin sisään kertyvä pöly voi aiheuttaa tulipalon tai toimintahäiriöitä. Sisätilan puhdistaminen on tehokkaampaa, mikäli se suoritetaan ennen vuosittaista kosteaa sääjaksoa kuten sadekautta. Älä puhdista itse sisäpuolta, sillä se on vaarallista. Irrota verkkopistoke verkkovirrasta. HUOMIO Älä aiheuta kaukosäätimelle iskuja tai muita vaurioita. Isku voi aiheuttaa kaukosäätimen vaurioita tai toimintahäiriöitä. Varo, ettet pudota kaukosäädintä. Älä sijoita projektoria tai painavia esineitä kaukosäätimelle. Huolehdi linssistä. Sulje linssin luukku tai kiinnitä linssisuojus estääksesi linssin pinnan raapiutumisen silloin, kun projektoria ei käytetä. Älä koske linssiin, jottei siihen kertyisi kosteutta tai likaa, mikä aiheuttaa näyttölaadun heikkenemistä. Käytä kaupasta saatavia linssinpuhdistusliinoja (joita käytetään puhdistamaan kameroita, silmälaseja jne.). Ole varovainen, ettet naarmuta linssiä kovilla esineillä. Huolehdi kotelosta ja kaukosäätimestä. Huolimaton käyttö voi aiheuttaa haittavaikutuksia kuten värin haalistumista, maalin irtautumista jne. Käytä pehmeää kangasta projektorin ja kaukosäätimen kotelon ja ohjauspaneelin puhdistamiseen. Kun laite on erityisen likainen, laimenna hieman neutraalia pesuainetta veteen, kostuta ja purista kuivaksi pehmeä liina ja pyyhi lopuksi kuivalla pehmeällä kankaalla. Älä käytä laimentamatonta pesuainetta. Älä käytä aerosoleja, liuottimia, haihtuvia aineita tai naarmuttavia puhdistusaineita. Ennen kuin käytät pesuaineliinoja, lue käyttöohjeet ja noudata niitä. Älä altista kumin tai vinyylin pitempiaikaiselle kosketukselle. Jokseenkin kirkkaita läiskiä tai tummia läiskiuä. Vaikka näytölle saattaa ilmestyä kirkkaita läiskiä tai tummia läiskiä, ne ovat nestekidenäytön luonteenomainen piirre eivätkä sellaisena muodosta tai merkitse laitevikaa. Varo ettei LCD-paneeliin jää haamukuvia. Jos projektori näyttää kauan pysäytyskuvaa, kuvaa, jossa ei ole liikettä, 16:9 suhteen kuvaa tms. kotona asia lta 4:3 paneeliin tai jos projektori heijastaa niitä toistuvasti, LCD-paneeliin saattaa jäädä haamukuva. 6

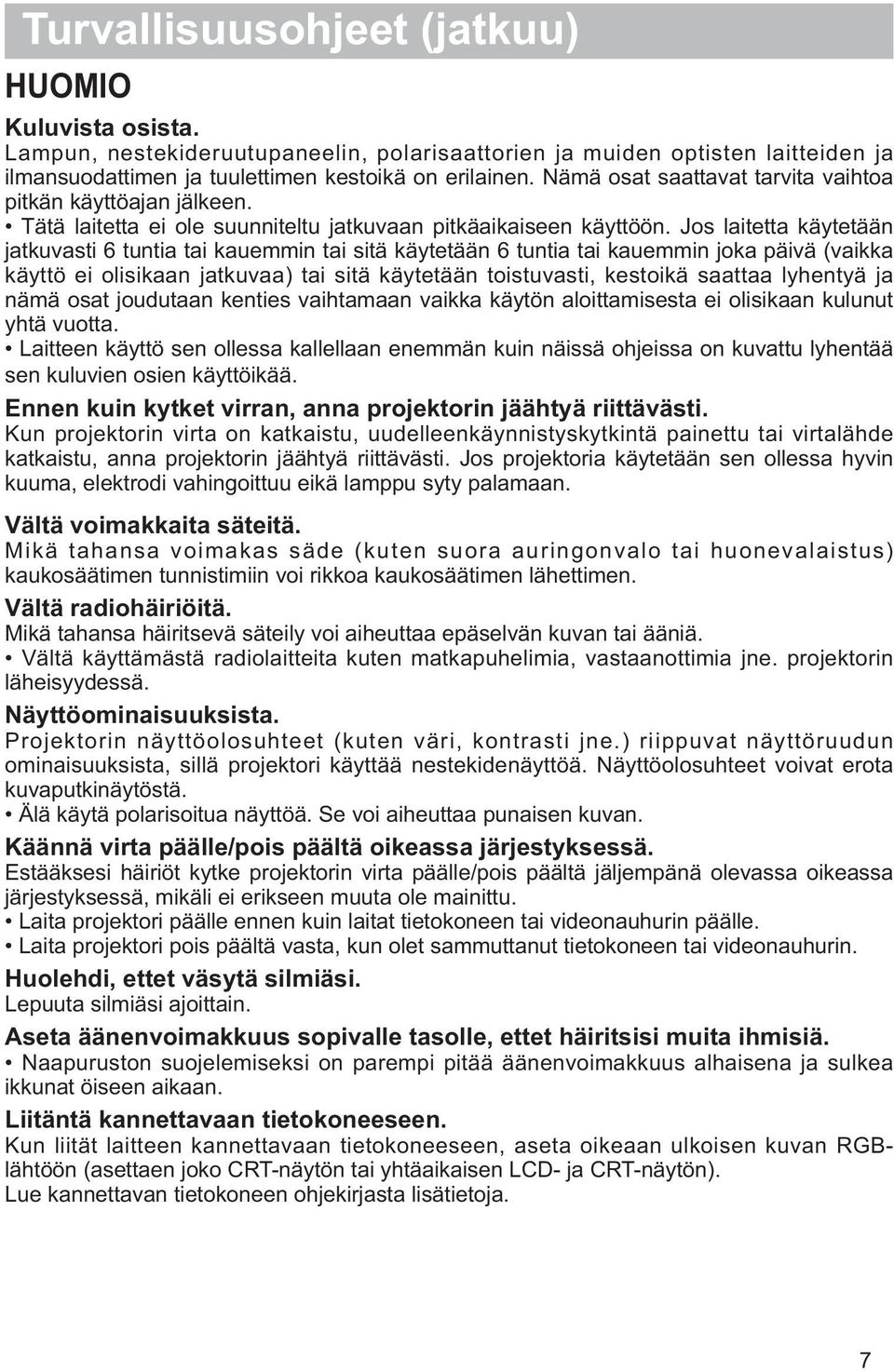

8 Turvallisuusohjeet (jatkuu) HUOMIO Kuluvista osista. Lampun, nestekideruutupaneelin, polarisaattorien ja muiden optisten laitteiden ja ilmansuodattimen ja tuulettimen kestoikä on erilainen. Nämä osat saattavat tarvita vaihtoa pitkän käyttöajan jälkeen. Tätä laitetta ei ole suunniteltu jatkuvaan pitkäaikaiseen käyttöön. Jos laitetta käytetään jatkuvasti 6 tuntia tai kauemmin tai sitä käytetään 6 tuntia tai kauemmin joka päivä (vaikka käyttö ei olisikaan jatkuvaa) tai sitä käytetään toistuvasti, kestoikä saattaa lyhentyä ja nämä osat joudutaan kenties vaihtamaan vaikka käytön aloittamisesta ei olisikaan kulunut yhtä vuotta. Laitteen käyttö sen ollessa kallellaan enemmän kuin näissä ohjeissa on kuvattu lyhentää sen kuluvien osien käyttöikää. Ennen kuin kytket virran, anna projektorin jäähtyä riittävästi. Kun projektorin virta on katkaistu, uudelleenkäynnistyskytkintä painettu tai virtalähde katkaistu, anna projektorin jäähtyä riittävästi. Jos projektoria käytetään sen ollessa hyvin kuuma, elektrodi vahingoittuu eikä lamppu syty palamaan. Vältä voimakkaita säteitä. Mikä tahansa voimakas säde (kuten suora auringonvalo tai huonevalaistus) kaukosäätimen tunnistimiin voi rikkoa kaukosäätimen lähettimen. Vältä radiohäiriöitä. Mikä tahansa häiritsevä säteily voi aiheuttaa epäselvän kuvan tai ääniä. Vältä käyttämästä radiolaitteita kuten matkapuhelimia, vastaanottimia jne. projektorin läheisyydessä. Näyttöominaisuuksista. Projektorin näyttöolosuhteet (kuten väri, kontrasti jne.) riippuvat näyttöruudun ominaisuuksista, sillä projektori käyttää nestekidenäyttöä. Näyttöolosuhteet voivat erota kuvaputkinäytöstä. Älä käytä polarisoitua näyttöä. Se voi aiheuttaa punaisen kuvan. Käännä virta päälle/pois päältä oikeassa järjestyksessä. Estääksesi häiriöt kytke projektorin virta päälle/pois päältä jäljempänä olevassa oikeassa järjestyksessä, mikäli ei erikseen muuta ole mainittu. Laita projektori päälle ennen kuin laitat tietokoneen tai videonauhurin päälle. Laita projektori pois päältä vasta, kun olet sammuttanut tietokoneen tai videonauhurin. Huolehdi, ettet väsytä silmiäsi. Lepuuta silmiäsi ajoittain. Aseta äänenvoimakkuus sopivalle tasolle, ettet häiritsisi muita ihmisiä. Naapuruston suojelemiseksi on parempi pitää äänenvoimakkuus alhaisena ja sulkea ikkunat öiseen aikaan. Liitäntä kannettavaan tietokoneeseen. Kun liität laitteen kannettavaan tietokoneeseen, aseta oikeaan ulkoisen kuvan RGBlähtöön (asettaen joko CRT-näytön tai yhtäaikaisen LCD- ja CRT-näytön). Lue kannettavan tietokoneen ohjekirjasta lisätietoja. 7

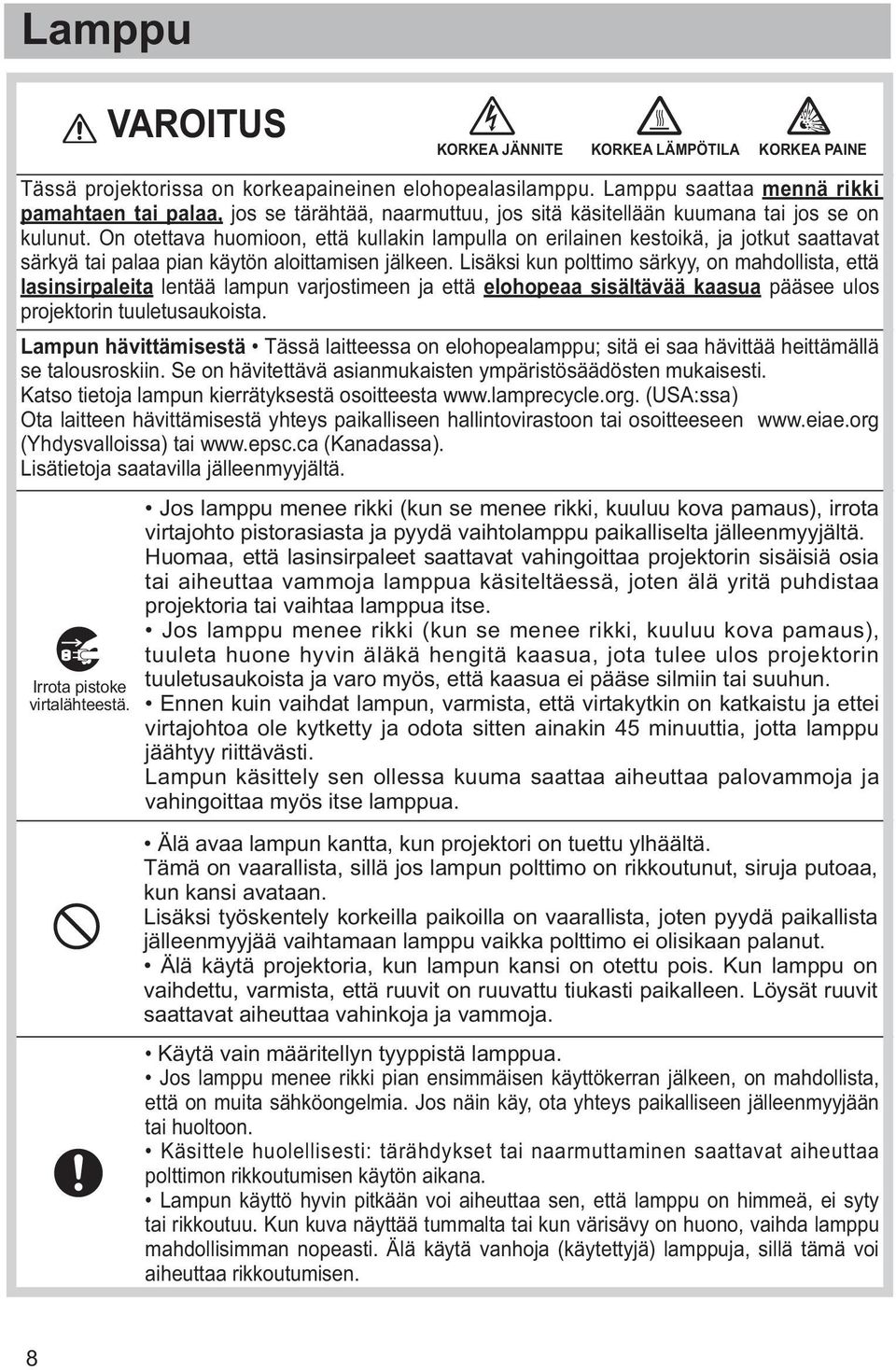

9 Lamppu VAROITUS KORKEA JÄNNITE KORKEA LÄMPÖTILA KORKEA PAINE Tässä projektorissa on korkeapaineinen elohopealasilamppu. Lamppu saattaa mennä rikki pamahtaen tai palaa, jos se tärähtää, naarmuttuu, jos sitä käsitellään kuumana tai jos se on kulunut. On otettava huomioon, että kullakin lampulla on erilainen kestoikä, ja jotkut saattavat särkyä tai palaa pian käytön aloittamisen jälkeen. Lisäksi kun polttimo särkyy, on mahdollista, että lasinsirpaleita lentää lampun varjostimeen ja että elohopeaa sisältävää kaasua pääsee ulos projektorin tuuletusaukoista. Lampun hävittämisestä Tässä laitteessa on elohopealamppu; sitä ei saa hävittää heittämällä se talousroskiin. Se on hävitettävä asianmukaisten ympäristösäädösten mukaisesti. Katso tietoja lampun kierrätyksestä osoitteesta (USA:ssa) Ota laitteen hävittämisestä yhteys paikalliseen hallintovirastoon tai osoitteeseen (Yhdysvalloissa) tai (Kanadassa). Lisätietoja saatavilla jälleenmyyjältä. Irrota pistoke virtalähteestä. Jos lamppu menee rikki (kun se menee rikki, kuuluu kova pamaus), irrota virtajohto pistorasiasta ja pyydä vaihtolamppu paikalliselta jälleenmyyjältä. Huomaa, että lasinsirpaleet saattavat vahingoittaa projektorin sisäisiä osia tai aiheuttaa vammoja lamppua käsiteltäessä, joten älä yritä puhdistaa projektoria tai vaihtaa lamppua itse. Jos lamppu menee rikki (kun se menee rikki, kuuluu kova pamaus), tuuleta huone hyvin äläkä hengitä kaasua, jota tulee ulos projektorin tuuletusaukoista ja varo myös, että kaasua ei pääse silmiin tai suuhun. Ennen kuin vaihdat lampun, varmista, että virtakytkin on katkaistu ja ettei virtajohtoa ole kytketty ja odota sitten ainakin 45 minuuttia, jotta lamppu jäähtyy riittävästi. Lampun käsittely sen ollessa kuuma saattaa aiheuttaa palovammoja ja vahingoittaa myös itse lamppua. Älä avaa lampun kantta, kun projektori on tuettu ylhäältä. Tämä on vaarallista, sillä jos lampun polttimo on rikkoutunut, siruja putoaa, kun kansi avataan. Lisäksi työskentely korkeilla paikoilla on vaarallista, joten pyydä paikallista jälleenmyyjää vaihtamaan lamppu vaikka polttimo ei olisikaan palanut. Älä käytä projektoria, kun lampun kansi on otettu pois. Kun lamppu on vaihdettu, varmista, että ruuvit on ruuvattu tiukasti paikalleen. Löysät ruuvit saattavat aiheuttaa vahinkoja ja vammoja. Käytä vain määritellyn tyyppistä lamppua. Jos lamppu menee rikki pian ensimmäisen käyttökerran jälkeen, on mahdollista, että on muita sähköongelmia. Jos näin käy, ota yhteys paikalliseen jälleenmyyjään tai huoltoon. Käsittele huolellisesti: tärähdykset tai naarmuttaminen saattavat aiheuttaa polttimon rikkoutumisen käytön aikana. Lampun käyttö hyvin pitkään voi aiheuttaa sen, että lamppu on himmeä, ei syty tai rikkoutuu. Kun kuva näyttää tummalta tai kun värisävy on huono, vaihda lamppu mahdollisimman nopeasti. Älä käytä vanhoja (käytettyjä) lamppuja, sillä tämä voi aiheuttaa rikkoutumisen. 8

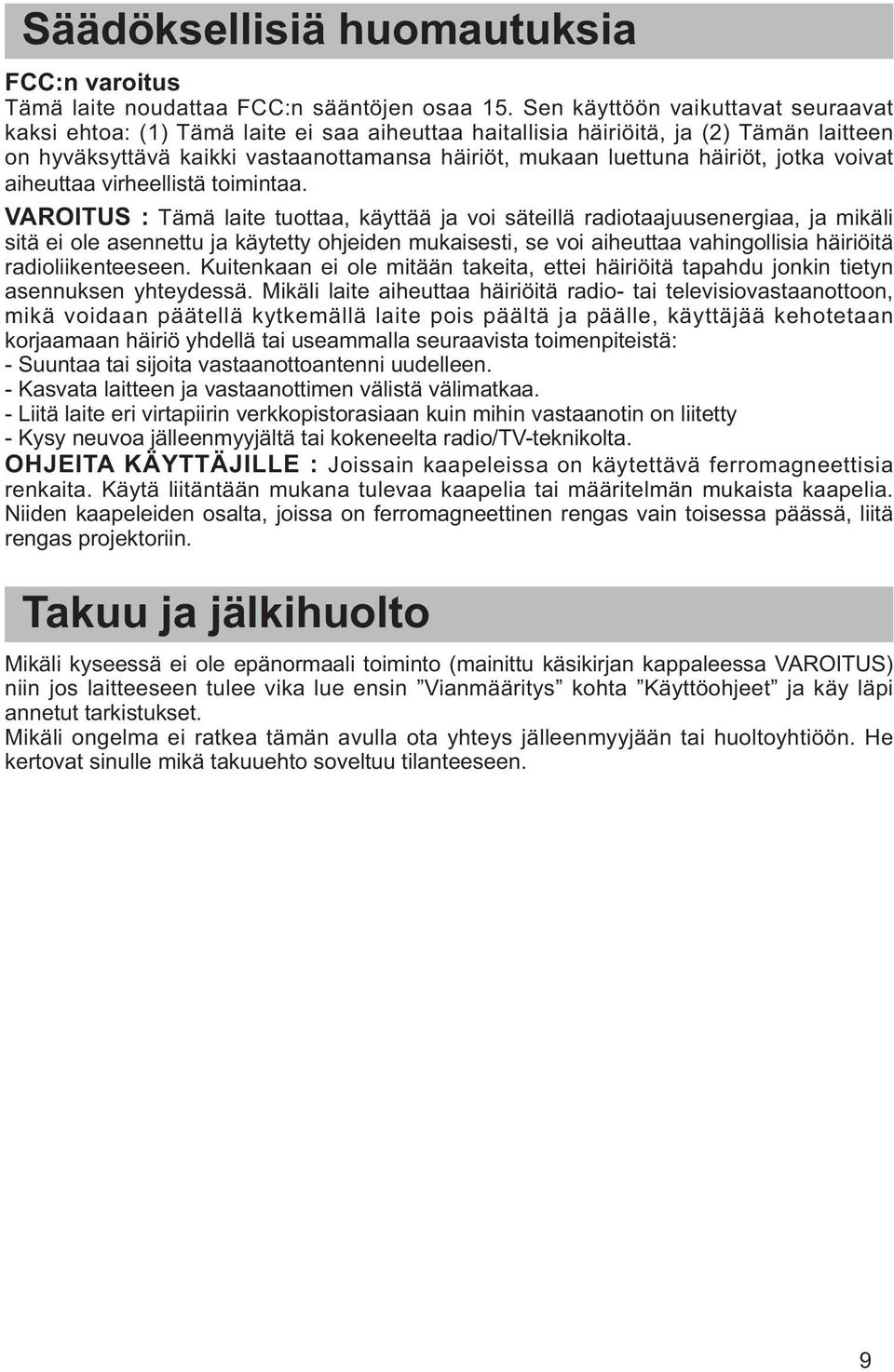

10 Säädöksellisiä huomautuksia FCC:n varoitus Tämä laite noudattaa FCC:n sääntöjen osaa 15. Sen käyttöön vaikuttavat seuraavat kaksi ehtoa: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) Tämän laitteen on hyväksyttävä kaikki vastaanottamansa häiriöt, mukaan luettuna häiriöt, jotka voivat aiheuttaa virheellistä toimintaa. VAROITUS : Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja mikäli sitä ei ole asennettu ja käytetty ohjeiden mukaisesti, se voi aiheuttaa vahingollisia häiriöitä radioliikenteeseen. Kuitenkaan ei ole mitään takeita, ettei häiriöitä tapahdu jonkin tietyn asennuksen yhteydessä. Mikäli laite aiheuttaa häiriöitä radio- tai televisiovastaanottoon, mikä voidaan päätellä kytkemällä laite pois päältä ja päälle, käyttäjää kehotetaan korjaamaan häiriö yhdellä tai useammalla seuraavista toimenpiteistä: - Suuntaa tai sijoita vastaanottoantenni uudelleen. - Kasvata laitteen ja vastaanottimen välistä välimatkaa. - Liitä laite eri virtapiirin verkkopistorasiaan kuin mihin vastaanotin on liitetty - Kysy neuvoa jälleenmyyjältä tai kokeneelta radio/tv-teknikolta. OHJEITA KÄYTTÄJILLE : Joissain kaapeleissa on käytettävä ferromagneettisia renkaita. Käytä liitäntään mukana tulevaa kaapelia tai määritelmän mukaista kaapelia. Niiden kaapeleiden osalta, joissa on ferromagneettinen rengas vain toisessa päässä, liitä rengas projektoriin. Takuu ja jälkihuolto Mikäli kyseessä ei ole epänormaali toiminto (mainittu käsikirjan kappaleessa VAROITUS) niin jos laitteeseen tulee vika lue ensin Vianmääritys kohta Käyttöohjeet ja käy läpi annetut tarkistukset. Mikäli ongelma ei ratkea tämän avulla ota yhteys jälleenmyyjään tai huoltoyhtiöön. He kertovat sinulle mikä takuuehto soveltuu tilanteeseen. 9

11 Sisältö Sisältö Tästä ohjekirjasta Sisältö Projektorin ominaisuudet Valmistelut...3 Pakkauksen sisältö...3 Linssin suojuksen asetus ja poistaminen..3 Osien nimet Projektori...4 Säätöpaneeli...5 Takapaneeli...5 Kaukosäädin...6 Käyttövalmistelut Sijoittaminen...8 Projektorin nostimen säätö...9 Turvatangon ja uran käyttö...9 Laitteiden liittäminen...10 Virtalähteen liitäntä...12 Kaukosäädin Laserosoitin...13 Paristojen asettaminen...13 Kaukosäätimen signaalista...14 Kaukosäätimen signaalin taajuuden muuttaminen.14 Käyttö langallisena kaukosäätimenä.15 Käyttö tavallisena PC-hiirenä ja näppäimistönä.15 Virta päälle/päältä...17 Virran päälle kytkeminen...17 Virran päältä kytkeminen...17 Käyttö...18 Äänenvoimakkuuden säätö...18 Äänen tilapäinen mykistäminen Tulosignaalin valinta...18 Tulosignaalin etsintä...19 Kuvasuhteen valinta Zoomauksen ja tarkkuuden säätö..20 Linssin siirron säätö...20 Automaattisen säätötoiminnan käyttäminen.20 Asennon säätö...21 Vääristymän korjaaminen...21 Suurennustoiminnon käyttäminen..23 Valkokankaan pysäyttäminen...23 Valkokankaan tilapäinen tyhjentäminen.24 K ja k vier (Kuva kuvan vieressä).. 25 Valikkotoiminnon käyttö...26 HELP. VAL KUVASUHDE, AUTO KEYSTONE SUORITA, KEYSTONE, KEYSTONE, TÄYSI SOPIVUUS, KUVAMUOTO, KIRKKAUS, 2 (HELP. VAL. jatkuu...28) KONTRASTI, VÄRI, VÄRISAVY, TERÄVYYS, ÄÄNITASO, PEILIKUVA, PALAUTA, SUODATIN IKÄ, KIELI, Siirry ed. Valikkoon... KUVA-Valikko...29 KIRKKAUS, KONTRASTI, GAMMA, VÄRI LÄMP., VÄRI, VÄRISAVY, TERÄVYYS, AKT. IIRIS, OMA MUISTI NÄYTTÖ-Valikko KUVASUHDE, YLIPYYH, VERT. SIJ., HOR. SIJ., H VAIHE, HOR. KOKO, AUTOM. SÄÄDÖN TOTEUTUS LIITÄNNÄT-Valikko ETENEVÄ, VIDEO NR, 3D-YCS, VÄRIAVARUUS, COMPONENT, VIDEOFORM., HDMI, KUVALUKKO, RGB-TULO, RESOLUUTIO SÄÄTÖ-Valikko...38 AUTO KEYSTONE SUORITA, KEYSTONE, KEYSTONE, TÄYSI SOPIVUUS, ÄÄNITASO, PEILIKUVA, NÄYTTÖPÄÄTTEEN LÄHTÖ AUDIO-Valikko ÄÄNI, DISKANTTI, BASSO, KAIUTIN,AUDIO, HDMI AUDIO KUVARUUTU-Valikko...42 KIELI, VALIKKO AS., TYHJÄ,ALOITUS, Oma Kuva, Oma Kuva Lock, VIESTI, LÄHTEENNIMI, MALLINE VALINNAT-Valikko AUTOM. HAKU, AUTO KEYSTONE, AUTOM VIR KYT,AUTO POIS, LAMPPU IKÄ, SUODATIN IKÄ, OMA PAINIKE, OMA LÄHDE, PALVELU, TURVALLISUUS VERKKO-Valikko ASETUS, PROJEKTORIN NIMI, MINUN KUVANI, INFORMAATIO, PALVELU C.C. (Closed Caption) -Valikko. 65 NÄYTÄ, MUOTO, KANAVA Huolto...66 Lamppu...66 Ilmansuodatin...68 Sisäisen kellon paristo...69 Muu huolto...70 Vianetsintä Liittyvät viestit...71 Merkkivaloista...72 Ilmiöitä, joita voidaan erheellisesti tulkita laitevioiksi Takuu ja jälkihuolto...77 Tekniset tiedot....77

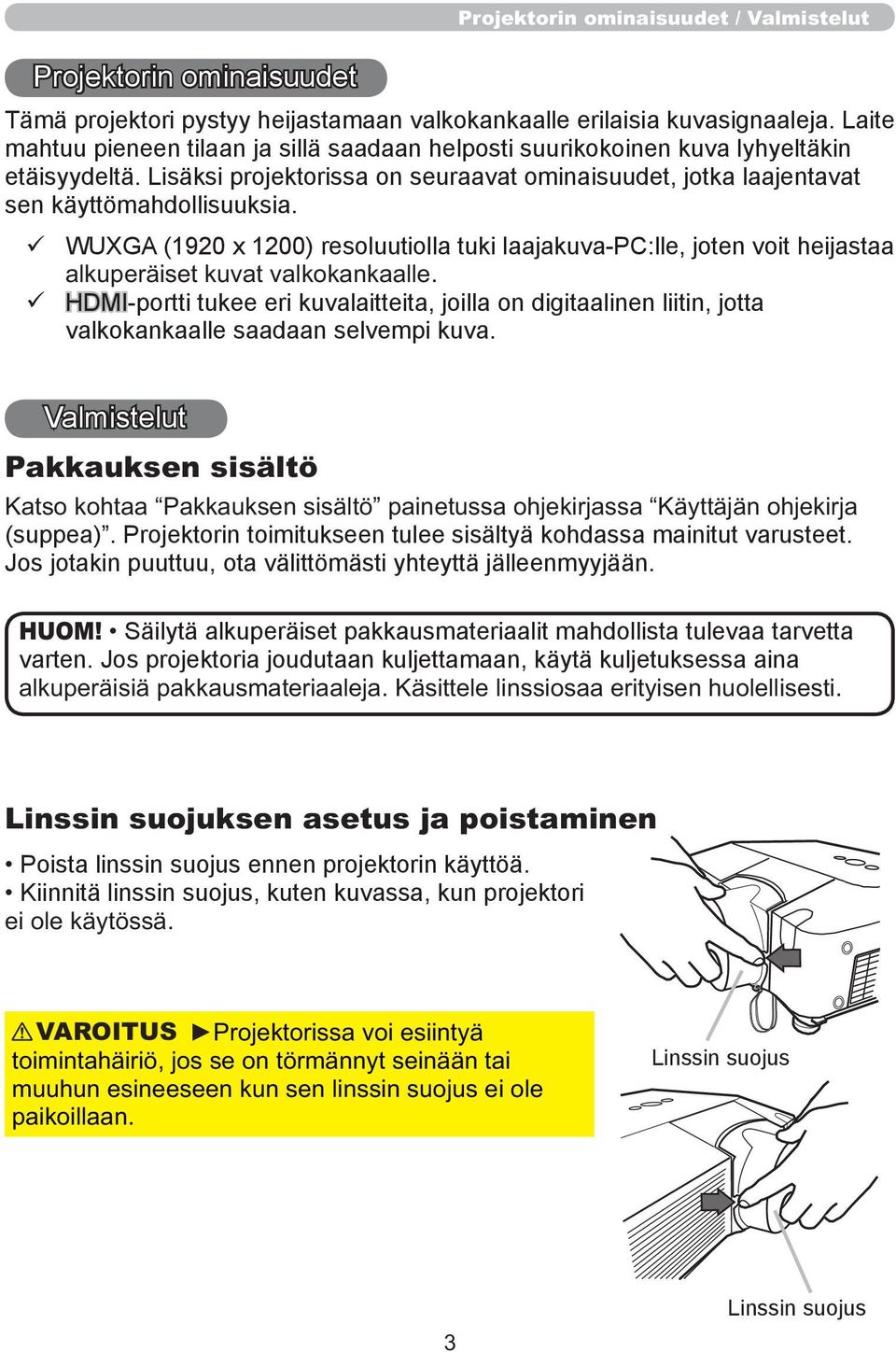

12 Projektorin ominaisuudet / Valmistelut Projektorin ominaisuudet Tämä projektori pystyy heijastamaan valkokankaalle erilaisia kuvasignaaleja. Laite mahtuu pieneen tilaan ja sillä saadaan helposti suurikokoinen kuva lyhyeltäkin etäisyydeltä. Lisäksi projektorissa on seuraavat ominaisuudet, jotka laajentavat sen käyttömahdollisuuksia. WUXGA (1920 x 1200) resoluutiolla tuki laajakuva-pc:lle, joten voit heijastaa alkuperäiset kuvat valkokankaalle. HDMI-portti tukee eri kuvalaitteita, joilla on digitaalinen liitin, jotta valkokankaalle saadaan selvempi kuva. Valmistelut Pakkauksen sisältö Katso kohtaa Pakkauksen sisältö painetussa ohjekirjassa Käyttäjän ohjekirja (suppea). Projektorin toimitukseen tulee sisältyä kohdassa mainitut varusteet. Jos jotakin puuttuu, ota välittömästi yhteyttä jälleenmyyjään. HUOM! Säilytä alkuperäiset pakkausmateriaalit mahdollista tulevaa tarvetta varten. Jos projektoria joudutaan kuljettamaan, käytä kuljetuksessa aina alkuperäisiä pakkausmateriaaleja. Käsittele linssiosaa erityisen huolellisesti. Linssin suojuksen asetus ja poistaminen Poista linssin suojus ennen projektorin käyttöä. Kiinnitä linssin suojus, kuten kuvassa, kun projektori ei ole käytössä. VAROITUS Projektorissa voi esiintyä toimintahäiriö, jos se on törmännyt seinään tai muuhun esineeseen kun sen linssin suojus ei ole paikoillaan. Linssin suojus 3 Linssin suojus

13 Osien nimet Osien nimet Projektori (1) Kaiuttimet (x 2) ( 41) (2) Tarkennusrengas ( 20) (3) Zoomausrengas ( 20) (4) Lampun suojus ( 66) Lamppuyksikkö on sisäpuolella. (5) Linssin siirtokansi ( 20) (6) Horisontaalinen linssin siirtosäädin ( 20) (7) Vertikaalinen linssin siirtosäädin ( 20) (8) Säätöpaneeli ( 5) (9) Linssi ( 70) (10) Linssin suojus ( 3) (11) Kaukosäätimen tunnistimet (x 3) ( 14) (12) Nostojalat (x 2) ( 9) (13) Nostopainikkeet (x 2) ( 9) (14) Suodattimen suojus ( 68) Ilmansuodatin ja ilmanottoaukko ovat sisäpuolella. (15) Tuuletusaukot (16) Ilmanottoaukot (17) Kahva (18) Paristotilan kansi ( 69) (19) Takapaneeli ( 5) KUUMA! (4) (3) (2) (15) KUUMA! (12) (10) (12) (16) (8) (5) (8) (9) (11) (12) (13) (18) (6) (7) (11) (14) (12) (13) (1) (19) (11) (1) (17) VAROITUS KUUMA! : Älä kosketa lampun suojuksen ja tuuletusaukkojen lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, alueet ovat erittäin kuumat. Älä katso linssiin tai tuuletusaukkoihin lampun palaessa, voimakas valo ei ole hyvä silmille. Älä tartu etukanteen projektorin asettamiseksi pystyasentoon, projektori saattaa pudota. Älä käsittele nostopainikkeita pitämättä samalla kiinni projektorista, projektori saattaa pudota. HUOMAUTUS Varmista riittävä ilmanvaihto projektorin ylikuumenemisen estämiseksi. Älä peitä, tuki, tai tukkeuta tuuletusaukkoja. Älä aseta ilmanottoaukkojen läheisyyteen mitään sellaista, joka saattaa tarttua kiinni tai imeytyä ilmavirran mukana aukkoihin. Puhdista ilmansuodatin säännöllisesti. 4

14 HDMI AUDIO IN1 AUDIO IN2 RGB OUT VIDEO S-VIDEO RGB1 Y CB/PB R L R L AUDIO IN3 AUDIO IN4 CR/PR AUDIO OUT I O LAN RGB2 G/Y B/CB/PB R/CR/PR H V REMOTE CONTROL USB AC IN CONTROL Osien nimet Säätöpaneeli (1) STANDBY/ON-painike ( 17) (2) MENU-painike ( 26) Koostuu neljästä kohdistinpainikkeesta. (3) INPUT-painike ( 18) (4) POWER-ilmaisin ( 17, 72) (5) TEMP-ilmaisin ( 72) (6) LAMP-ilmaisin ( 72) (6) (5) (4) Takapaneeli (1) Virrankatkaisukytkin ( 74) (2) Turva-aukko ( 9) (3) Turvalukko ( 9) (4) AC IN (Verkkotulo) ( 12) (5) Virtakytkin ( 17) (6) RGB1 -portti ( 10) (7) RGB2(G/Y, B/CB/PB, R/CR/PR, H, V) -portti ( 10) (8) CONTROL -portti ( 10) (9) HDMI -portti ( 10) (10) VIDEO -portti ( 10) (11) S-VIDEO -portti ( 10) (12) COMPONENT (Y, CB/PB, CR/PR) -portit ( 10) (13) AUDIO IN1 -portti ( 10) (14) AUDIO IN2 -portti ( 10) (15) AUDIO IN3 (R/L) -portit ( 10) (16) AUDIO IN4 (R/L) -portit ( 10) (17) RGB OUT -portti ( 10) (18) AUDIO OUT -portti ( 10) (19) REMOTE CONTROL -portti ( 10) (20) LAN -portti ( 10) (21) USB -portti ( 10) (1) (2) (3) (1) (2) (9) (14) (13) (17) (6) (18) (20)(7) (19) (8) (10) (11) (15) (16) (12) (21) (5) (4) (3) VAROITUS Älä käytä turvatankoa tai turva-aukkoa projektorin putoamisen estämiseen, niitä ei ole suunniteltu tähän tarkoitukseen. HUOMAUTUS Käytä virrankatkaisijaa vain silloin kun projektorin virtaa ei voida katkaista normaalin menetelmin, sillä tämän katkaisijan käyttäminen pysäyttää projektorin toiminnan jäähdyttämättä sitä ensin. 5

15 Osien nimet Kaukosäädin (1) Laserosoitin ( 13) Säteen lähtöaukko. (2) LASER INDICATOR ( 13) (3) LASER-painike ( 13) (4) STANDBY/ON-painike ( 17) (5) VOLUME+/- -painikkeet ( 18) (6) MUTE-painike ( 18) (7) VIDEO-painike ( 19) (8) RGB-painike ( 18) (9) SEARCH-painike ( 19) (10) AUTO-painike ( 20) (11) ASPECT-painike ( 19) (12) POSITION-painike ( 21) (13) KEYSTONE-painike ( 21) (14) MY SOURCE/DOC.CAMERA-painike ( 19) (15) MAGNIFY - ON/- OFF-painikkeet ( 23) (16) FREEZE-painike ( 23) (17) BLANK-painike ( 24) (18) MY BUTTON - 1-painike ( 49) (19) MY BUTTON - 2-painike ( 49) (20) MENU-painike ( 26) (21) Vipukatkaisija ( 26) : kytkee alla mainitut 3 toimintoa. Kohdistinpainike : siirto merkin suuntaan. Kohdistinpainike : siirto merkin suuntaan. ENTER-painike : paina keskikohta alas. (22) Kohdistinpainikkeet / ( 26) (23) PbyP-painike ( 25) (24) RESET-painike ( 26) (25) ESC-painike ( 26) (26) Hiiren vasen painike ( 15) (27) Hiiren oikea painike ( 15) (28) PAGE UP-painike ( 15) (29) PAGE DOWN-painike ( 15) (30) Langallisen kaukosäätimen portti ( 15) (31) Paristotilan kansi ( 13) (32) Pariston pidin ( 13) (33) Taajuuskytkin ( 14) (32) (33) VAROITUS Älä katso säteen lähtöaukkoon äläkä kohdista sädettä ihmisiin tai eläimiin silloin kun painat LASER-painiketta, säde ei ole hyvä silmille. HUOMAUTUS Muista, että lasersäde saattaa altistaa vaaralliselle säteilylle. Käytä laserosoitinta vain valkokankaalle osoittamiseen. (7) (4) (17) (26) (11) (22) (28) (20) (25) (12) (15) (16) (13) (30) (31) (2) (1) BLANK ASPECT PUSH ENTER PAGE UP LASER INDICATOR STANDBY/ON VIDEO RGB MY SOURCE/ DOC.CAMERA SEARCH LASER PAGE DOWN ESC MENU RESET POSITION AUTO PbyP MAGNIFY ON OFF MY BUTTON 1 2 VOLUME FREEZE KEYSTONE MUTE + - Kaukosäätimen takaosa (8) (14) (9) (3) (27) (21) (29) (24) (10) (23) (18) (5) (6) (19) 6

16 Käyttövalmistelut Käyttövalmistelut Sijoita projektori niin, että se sopii käyttöympäristöön ja tarkoitettuun käyttötapaan. VAROITUS Sijoita projektori vakaaseen asentoon vaakasuoraan. Jos projektori kaatuu tai putoaa, se saattaa aiheuttaa vammoja ja/tai vahingoittaa projektoria. Vahingoittuneen projektorin käyttö saattaa puolestaan aiheuttaa tulipalon ja/tai sähköiskun. Älä sijoita projektoria epävakaalle, kaltevalle tai tärisevälle pinnalle, kuten esimerkiksi heiveröinen tai vino hylly. Älä sijoita projektoria siten, että sen sivu-, etu- tai takaosa tulevat ylöspäin. Kysy neuvoa jälleenmyyjältä ennen kuin ryhdyt epätavallisiin asennuksiin, kuten esim. projektorin ripustaminen kattoon. Sijoita projektori viileään paikkaan ja varmista riittävä ilmanvaihto. Projektorin kuumeneminen saattaa aiheuttaa tulipalon, palovammoja ja/tai projektorin toimintahäiriöitä. Älä peitä linssiä tai tuuletusaukkoja asettamalla niiden eteen tai kiinnittämällä niiden päälle mitään esineitä. Jätä vähintään 30 cm tila projektorin sivujen ja muiden esineiden, kuten seinien välille. Älä aseta projektoria metalliselle tai heikosti lämpöä kestävälle alustalle. Älä sijoita projektoria matolle, tyynyille tai sängylle. Älä sijoita projektoria suoraan auringonvaloon tai lähelle lämmönlähteitä, kuten lämmityslaitteet. Älä aseta mitään projektorin linssin tai tuuletusaukkojen läheisyyteen, tai projektorin päälle. Älä aseta projektorin pohjassa sijaitsevien tuuletusaukkojen lähelle mitään sellaista, joka voi tarttua kiinni tai imeytyä ilmavirran mukana aukosta sisään. Projektorin ilmanottoaukot sijaitsevat myös sen pohjassa. Älä sijoita projektoria sellaiseen paikkaan, jossa se saattaisi kastua. Projektorin kastuminen tai nesteen valuminen projektorin sisään saattaa aiheuttaa tulipalon, sähköiskun ja/tai projektorin toimintahäiriöitä. Älä sijoita projektoria kylpyhuoneeseen tai ulkoilmaan. Älä aseta nestettä sisältäviä astioita lähelle projektoria. Älä aseta projektoria paikkaan, jossa käytetään öljyä (esim. ruoka- tai koneöljyä). HUOMAUTUS Vältä savuisia, kosteita tai pölyisiä sijoituspaikkoja. Projektorin sijoittaminen tällaisiin paikkoihin saattaisi aiheuttaa tulipalon, sähköiskun ja/tai projektorin toimintahäiriöitä. Älä sijoita projektoria lähelle ilmankostuttimia, tupakointipisteitä tai keittiöön. Älä myöskään käytä ultraäänikostutinta lähellä projektori. Muuten vesijohtovedessä olevaa klooria ja kivennäisaineita hajautuu ja saattaa saostua projektoriin, mikä aiheuttaa kuvan huonontumista tai muita ongelmia. Säädä projektorin asento siten, että valo ei osu suoraan sen kaukosäätimen tunnistimeen. 7

17 Käyttövalmistelut Sijoittaminen Käytä seuraavia kuvia ja taulukoita valkokankaan koon ja heijastusetäisyyden määrittämiseen. Taulukossa olevat arvot on laskettu täysikokoiselle valkokankaalle: (a) Valkokankaan koko (vinottain) (b) Heijastusetäisyys (±10%) (c) Näytön korkeus (±10%), kun vertikaalinen linssin siirto ( 20) on säädetty kokonaan ylös. Vaakatasolla (b) (a) (c) ylös up (c) alas down Kattoon ripustettu (c) alas down (a) (c) ylös up (b) Jätä vähintään 30 cm tila projektorin sivujen ja muiden esineiden, kuten seinien välille. Kysy neuvoa jälleenmyyjältä ennen kuin ryhdyt epätavallisiin asennuksiin, kuten esim. projektorin ripustaminen kattoon. (a) 16 : 10 valkokangas 4 : 3 valkokangas Valkokankaan (b) Projektorin etäisyys (c) Valkokankaan korkeus (b) Projektorin etäisyys (c) Valkokankaan korkeus koko [m (tuumaa)] [cm (tuumaa)] [m (tuumaa)] [cm (tuumaa)] [tuumaa (m)] väh. enint. alas ylös väh. enint. alas ylös 30 (0,8) 0,9 (37) 1,9 (75) 0 (0) 40 (16) 1,1 (42) 2,1 (84) 0 (0) 46 (18) 40 (1,0) 1,3 (49) 2,5 (100) 0 (0) 54 (21) 1,4 (56) 2,9 (113) 0 (0) 61 (24) 60 (1,5) 1,9 (75) 3,8 (150) 0 (0) 81 (32) 2,2 (85) 4,3 (170) 0 (0) 91 (36) 70 (1,8) 2,2 (87) 4,4 (175) 0 (0) 94 (37) 2,5 (99) 5,0 (198) 0 (0) 107 (42) 80 (2,0) 2,5 (100) 5,1 (200) 0 (0) 108 (42) 2,9 (113) 5,8 (227) 0 (0) 122 (48) 90 (2,3) 2,9 (113) 5,7 (225) 0 (0) 121 (48) 3,2 (128) 6,5 (255) 0 (0) 137 (54) 100 (2,5) 3,2 (125) 6,4 (250) 0 (0) 135 (53) 3,6 (142) 7,2 (283) 0 (0) 152 (60) 120 (3,0) 3,8 (150) 7,6 (300) 0 (0) 162 (64) 4,3 (170) 8,6 (340) 0 (0) 183 (72) 150 (3,8) 4,8 (188) 9,5 (376) 0 (0) 202 (79) 5,4 (213) 10,8 (426) 0 (0) 229 (90) 200 (5,1) 6,4 (252) 12,7 (501) 0 (0) 269 (106) 7,2 (285) 14,4 (568) 0 (0) 305 (120) 250 (6,4) 8,0 (315) 15,9 (627) 0 (0) 337 (132) 9,1 (356) 18,0 (710) 0 (0) 381 (150) 300 (7,6) 9,6 (378) 19,1 (752) 0 (0) 404 (159) 10,9 (428) 21,6 (852) 0 (0) 457 (180) 350 (8,9) 11,2 (441) 22,3 (878) 0 (0) 471 (185) 12,7 (499) 25,2 (994) 0 (0) 533 (210) 8

18 Projektorin nostimen säätö Käyttövalmistelut Jos projektorin sijoituspaikka on lievästi epätasapainossa oikealle tai vasemmalle, käytä nostinjalkoja projektorin sijoittamiseksi vaakatasoon. Jalkoja käyttämällä on myös mahdollista nostaa projektorin 10 etuosaa 10 asteen verran siten, että saadaan sopiva heijastuskulma valkokankaaseen nähden. Projektorissa on 2 nostojalkaa ja 2 nostopainiketta. Nostojalkaa voi säätää vetämällä samanpuoleisesta nostopainikkeesta ylöspäin. Pidä kiinni projektorista ja löysää nostojalat vetämällä nostopainikkeesta ylöspäin Säädä projektorin etuosa haluttuun korkeuteen. Vapauta nostopainikkeet ja nostojalat lukkiutuvat. Varmista, että nostojalat ovat paikalleen lukittu ja sijoita projektori varovaisesti paikalleen. Nostojalkoja voi tarvittaessa hienosäätää kääntämällä niitä käsin. Pidä kiinni projektorista, kun käännät jalkoja. Löysää nostinjalka vetämällä samanpuoleista nostopainiketta ylöspäin. Hienosäädä kääntämällä jalkaa. HUOMAUTUS Älä käsittele nostopainikkeita pitämättä samalla kiinni projektorista, projektori saattaa pudota. Älä kallista projektoria muulla tavalla kuin nostamalla sen etuosaa 10 asteen verran säätöjalkojen avulla. Projektorin kallistaminen ilmoitettuja rajoja enemmän voi aiheuttaa toimintahäiriöitä tai lyhentää kuluvien osien tai itse projektorin käyttöikää. Turvatangon ja uran käyttö Myymälöistä saatava, halkaisijaltaan 10 mm mittainen turvaketju tai -lanka voidaan kiinnittää projektorin turvatankoon varkauden estämiseksi. Laitteessa on myös turva-aukko Kensington-lukkoa varten. Katso tarkemmat tiedot turvalaitteen ohjekirjasta. VAROITUS Älä käytä turvatankoa tai turvaaukkoa projektorin putoamisen estämiseen, niitä ei ole suunniteltu tähän tarkoitukseen. Turvatanko Varmuusketju tai - lanka varkauksien varalle HUOM! Turvatanko ja turva-aukko eivät yksin estä mahdollista varkautta. Ne on tarkoitettu käytettäväksi muiden varkaudenestoon tarkoitettujen keinojen lisäksi. 9 Turva-aukko

19 LASER INDICATOR STANDBY/ON VIDEO RGB MY SOURCE/ DOC.CAMERA BLANK ASPECT PUSH ENTER PAGE UP SEARCH LASER PAGE DOWN ESC MENU RESET POSITION AUTO PbyP MAGNIFY ON OFF MY BUTTON 1 2 VOLUME + FREEZE KEYSTONE MUTE - Käyttövalmistelut Laitteiden liittäminen Lue kaikkien tähän projektoriin liitettävien laitteiden käyttöohjeet ennen liitäntöjen suorittamista. Varmista, että kaikki laitteet sopivat liitettäviksi tähän projektoriin ja hanki tarvittavat liitäntäkaapelit. Katso seuraavia kaavakuvia liitäntöjen suorittamiseksi. PC HDMI AUDIO OUT RGB OUT AUDIO OUT LAN RGB OUT USB-A RS-232C Kaukosäädin LAN RGB1 Näyttöpääte RGB IN HDMI AUDIO IN1 AUDIO IN2 RGB OUT VIDEO S-VIDEO Y CB/PB R L R L AUDIO IN3 AUDIO IN4 CR/PR AUDIO OUT RGB2 G/Y B/CB/PB R/CR/PR H V REMOTE CONTROL USB CONTROL Kaiuttimet (vahvistimen kanssa) AUDIO IN S-VIDEO OUT R L AUDIO OUT VIDEO OUT R L AUDIO OUT Y CB/PB CR/PR COMPONENT VIDEO OUT R L AUDIO OUT VCR/DVD/Blu-ray Disc -toistin VAROITUS Älä purkaa projektoria äläkä muuta sen rakennetta. Varo vahingoittamasta kaapeleita, älä koskaan käytä vahingoittuneita kaapeleita. HUOMAUTUS Katkaise virta kaikista laitteista ja irrota niiden verkkojohdot pistorasiasta ennen laitteiden liittämistä projektoriin. Jos projektoriin liitetään laite, jonka virta on kytkettynä, saattaa siitä aiheutua erittäin kova ääni tai muita häiriöitä, jotka voivat aiheuttaa toimintahäiriöitä tai vahingoittaa liitettävää laitetta tai projektoria. Käytä sopivia varusteisiin kuuluvia tai tähän tehtävään tarkoitettuja kaapeleita. Kysy neuvoa jälleenmyyjältä muista kaapeleista, joihin ehkä vaaditaan paikallisten vaatimusten mukainen erityinen pituus tai ferriittisydän. Jos kaapelissa on säikeistö ainoastaan toisessa päässä, liitä säikeistöllä varustettu pää projektoriin. Varmista, että laitteet on liitetty oikeaan porttiin. Väärä liitäntä saattaa aiheuttaa toimintahäiriöitä vai vahingoittaa laitetta tai projektoria. 10

20 Laitteiden liittäminen (jatkuu) 11 Käyttövalmistelut HUOM! Lue ennen liitäntöjen tekemistä liitettävien laitteiden käyttöohjeet ja varmista, että kaikki laitteet sopivat liitettäviksi tähän projektoriin. Ennen PC:n liittämistä, tarkista signaalitaso, signaalin ajoitus ja resoluutio. - Muista tarkistaa asia verkostonhallinnasta. Älä liitä LAN-porttia verkkoon, jossa voi olla liian suuri jännite. - Jotkut signaalit saattavat tarvita adapterin tähän projektoriin tuloa varten. - Joissakin tietokoneissa on useita näyttöruututiloja, jotka saattavat sisältää tähän projektoriin soveltumattomia signaaleja. - Vaikka projektori pystyy näyttämään resoluutioltaan jopa WUXGA (1920X1200) signaaleja, signaalit muutetaan projektorin paneelin resoluutioon ennen niiden näyttöä. Paras näyttötulos saavutetaan, kun tulosignaalin ja projektorin paneelin resoluutiot ovat samat. Liitäntöjä tehdessäsi varmista, että liittimen muoto sopii porttiin, johon liitäntä tulee tehdä. Ja varmista, että ruuvikiristeisten liittimien ruuvit on kiristetty. Kun haluat liittää kannettavan tietokoneen projektoriin, varmista että tietokoneen ulkoinen RGB-lähtö on aktivoitu. (Aseta kannettava tietokone CRT-näytölle tai samanaikaiselle LCD- ja CRT-näytölle.) Katso kannettavan tietokoneen käyttöohjeesta lisätietoja edellisen vaiheen toteuttamisesta. Kun kuvan resoluutio on muutettu tietokoneella tulosta riippuen, automaattinen säätötoiminto saattaa kestää jonkin aikaa, eikä sitä ehkä voida suorittaa loppuun. Tässä tapauksessa Windows-järjestelmän uuden resoluution valintaa varten olevaa "Kyllä/Ei" valintaruutua ei ehkä ilmesty näyttöön. Silloin resoluutio palautuu takaisin alkuperäiseksi. Resoluution muuttamiseen suositellaan käytettäväksi muita CRT- tai LCD-näyttöpäätteitä. Joissakin tapauksissa tämä projektori ei näytä kuvaa oikein, tai ei näytä valkokankaalla kuvaa lainkaan. Esimerkiksi automaattinen säätö ei ehkä toimi oikein joillakin tulosignaaleilla. Yhdistetty tahdistettu, tai tahdistettu G-tulosignaali saattaa sekoittaa projektorin toiminnot, jolloin projektori ei pysty näyttäämään kuvaa oikein. Tämän mallin HDMI-portti on yhteensopiva HDCP:n kanssa (High-bandwidth Digital Content Protection) ja pystyy näin ollen näyttämään videosignaalin HDCP-yhteensopivasta DVD-soittimesta tai vastaavasta. Kytke ja käytä -kelpoisuudesta Kytke ja käytä on järjestelmä, johon kuuluu tietokone, sen käyttöjärjestelmä ja oheislaitteet (esim. näyttölaitteet). Tämä projektori on yhteensopiva VESA DDC 2B: n kanssa. Kytke ja käytä -menetelmää voidaan käyttää liittämällä tämä projektori tietokoneeseen, joka on VESA DDC -yhteensopiva (display data channel). Tätä toimintoa voit käyttää hyväksesi liittämällä RGB-kaapeli RGB1-porttiin (DDC 2B -yhteensopiva). Kytke ja käytä -järjestelmä ei ehkä toimi oikein, jos yritetään muun tyyppistä liitäntää. Käytä tietokoneesi normaaleja ajureita, sillä tämä projektori on kytke ja käytä -näyttöpääte. HUOM! HDMI HDMI tukee seuraavia signaaleja. -Videosignaali: 480i@60,480p@60,576i@50,720p@50/60,1080i@50/60,1080p@50/60 -PC-signaalit: Katso Käyttäjän ohjekirja (yksityiskohtainen) Tekninen osa -Audiosignaali: Formaatti lineaari-pcm Sampling Frequency 48kHz / 44.1kHz / 32kHz Projektori voidaan liittää toiseen laitteeseen, jossa on HDMI tai DVI -liitin, mutta joidenkin laitteiden kanssa projektori ei ehkä toimi oikein, esimerkiksi ei videota, tai ei audiota. Varmista, että käytät HDMI-kaapelia, jossa on HDMI-merkintä. Kun projektori on liitetty laitteeseen, jossa on DVI-liitin, käytä DVI - HDMI -kaapelia HDMI-tuloon liittämiseen, ja audiokaapelia AUDIO-tuloon liittämiseen.

21 Käyttövalmistelut Virtalähteen liitäntä Liitä verkkojohdon liitin projektorin AC IN (verkkotulo). 1. Liitä verkkojohdon pistoke kunnolla pistorasiaan. 2. AC IN Verkkojohdon liitin ulosottoon VAROITUS Noudata erityistä varovaisuutta verkkojohtoa liittäessäsi, sillä väärä tai viallinen liitäntä saattaa aiheuttaa tulipalon ja/tai sähköiskun. Käytä ainoastaan projektorin mukana toimitettua verkkojohtoa. Jos johto on vioittunut, ota yhteyttä jälleenmyyjän ja pyydä uusi johto. Virtajohto tulee vain liittää pistokkeeseen, jonka jännite on virtajohtoon sopiva. Verkkolähteen tulee olla lähellä projektoria ja helposti saatavilla. Irrota verkkojohto kun haluat kytkeä laitteen kokonaan irti. Älä koskaan tee muutoksia verkkojohtoon. 12

22 ON OFF Kaukosäädin Laserosoitin Kaukosäädin Kaukosäätimessä on laserosoitin sormen tai sauvan asemesta. Kun LASER-painiketta painetaan, laite lähettää lasersäteen ja LASER INDICATOR -merkkivalo syttyy. LASER INDICATOR LASER-painike LASER INDICATOR STANDBY/ON VIDEO RGB MY SOURCE/ DOC.CAMERA SEARCH BLANK LASER ASPECT PUSH ENTER PAGE UP PAGE DOWN ESC MENU RESET POSITION AUTO PbyP MAGNIFY MY BUTTON VOLUME FREEZE KEYSTONE MUTE VAROITUS Kaukosäätimen laserosoitinta käytetään sormen tai sauvan sijasta. Älä koskaan katso suoraan lasersäteeseen äläkä kohdista sädettä kehenkään. Lasersäde saattaa aiheuttaa näköongelmia. HUOMAUTUS Muiden kuin tässä kuvattujen säätimien tai säätöjen käyttäminen tai toimenpiteiden suorittaminen saattaa altistaa vaaralliselle säteilylle. Paristojen asettaminen Sijoita paristot paikalleen ennen kaukosäätimen käyttämistä. Jos kaukosäädin alkaa toimia virheellisesti, vaihda paristot. Jos kaukosäädintä ei aiota käyttää pidemmällä aikavälillä, poista paristot kaukosäätimestä ja säilytä niitä turvallisessa paikassa. Liu'uta paristosuojusta 1. taaksepäin ja irrota se nuolen suuntaisesti. Linjaa ja sijoita kaksi AA-paristoa 2. (HITACHI MAXELL, osa nro. LR6 tai R6P) plus- ja miinusnapojen mukaisesti kaukosäätimessä osoitetulla tavalla. Sijoita paristosuojus nuolensuuntaisesti ja napsauta se takaisin paikalleen. 3. VAROITUS Käsittele aina paristoja varoen ja käytä niitä vain ohjeiden mukaisesti. Paristojen asiaton käyttö saattaa aiheuttaa niiden räjähtämisen, halkeamisen tai vuotamisen, mikä taas voi aiheuttaa tulipalon, vammoja ja/tai ympäristön saastumisen. Käytä ainoastaan ohjeissa mainittuja paristoja. Älä käytä erityyppisiä paristoja yhdessä. Älä sekoita uusia paristoja käytettyjen kanssa. Paristoja vaihdettaessa varmista, että uusien paristojen plus- ja miinusnavat on suunnattu oikein. Pidä paristot lasten ja lemmikkieläinten ulottumattomilla. Älä lataa, oikosulje, juota tai purkaa paristoa. Älä päästä paristoa tuleen tai veteen. Säilytä paristoja pimeässä, viileässä ja kuivassa paikassa. Jos havaitset pariston vuotaneen, pyyhi vuotanut neste pois ja vaihda paristo uuteen. Jos vuotanutta ainetta pääsee iholle tai vaatteille, huuhtele likaiset kohdat heti vedellä. Noudata paikallisia paristojen hävittämistä koskevia säännöksiä. 13
