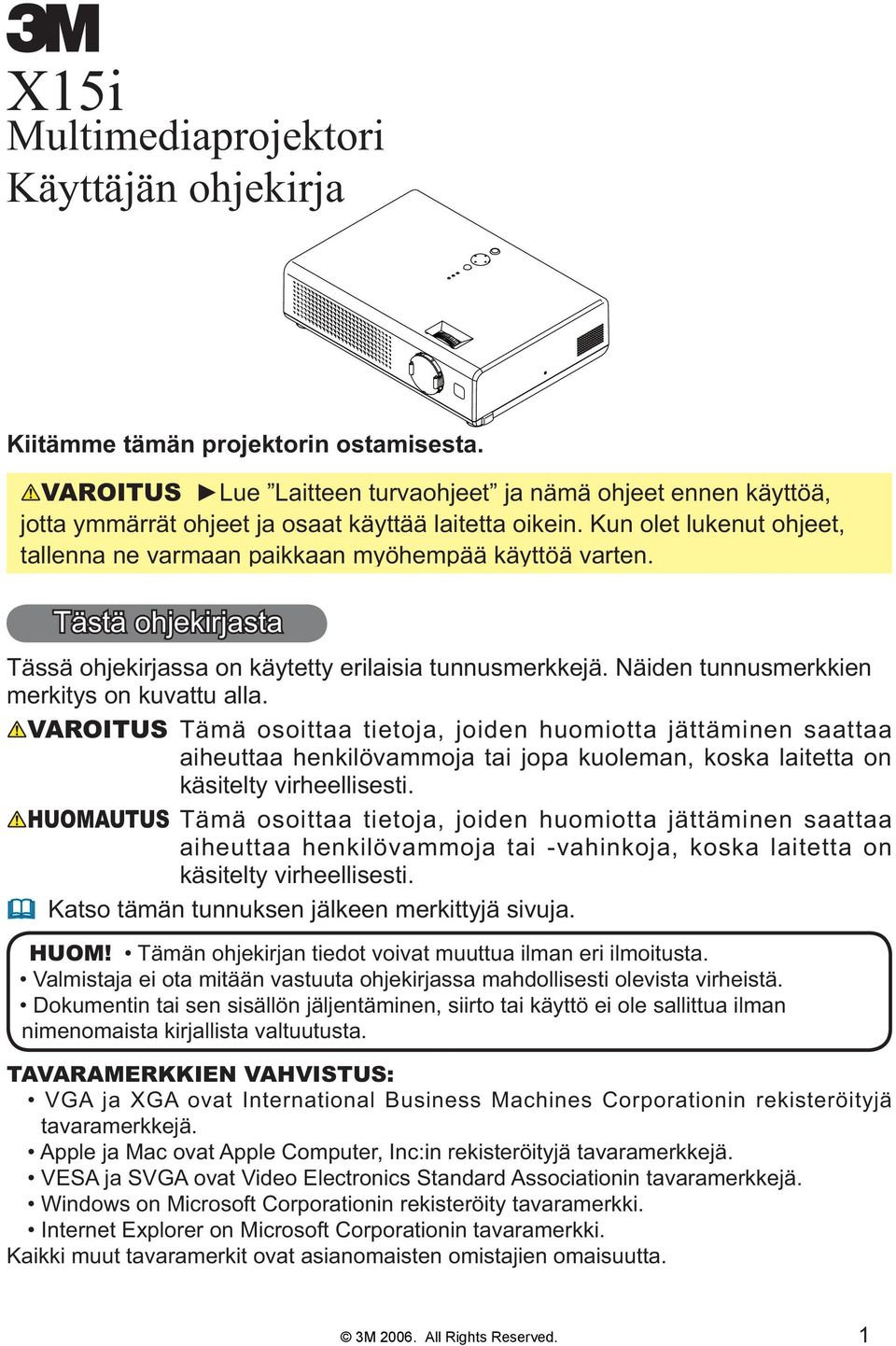

1 X15i Multimediaprojektori Käyttäjän ohjekirja Kiitämme tämän projektorin ostamisesta. VAROITUS Lue Laitteen turvaohjeet ja nämä ohjeet ennen käyttöä, jotta ymmärrät ohjeet ja osaat käyttää laitetta oikein. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Tästä ohjekirjasta Tässä ohjekirjassa on käytetty erilaisia tunnusmerkkejä. Näiden tunnusmerkkien merkitys on kuvattu alla. VAROITUS Tämä osoittaa tietoja, joiden huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai jopa kuoleman, koska laitetta on käsitelty virheellisesti. HUOMAUTUS Tämä osoittaa tietoja, joiden huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai -vahinkoja, koska laitetta on käsitelty virheellisesti. Katso tämän tunnuksen jälkeen merkittyjä sivuja. HUOM! Tämän ohjekirjan tiedot voivat muuttua ilman eri ilmoitusta. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti olevista virheistä. Dokumentin tai sen sisällön jäljentäminen, siirto tai käyttö ei ole sallittua ilman nimenomaista kirjallista valtuutusta. TAVARAMERKKIEN VAHVISTUS: VGA ja XGA ovat International Business Machines Corporationin rekisteröityjä tavaramerkkejä. Apple ja Mac ovat Apple Computer, Inc:in rekisteröityjä tavaramerkkejä. VESA ja SVGA ovat Video Electronics Standard Associationin tavaramerkkejä. Windows on Microsoft Corporationin rekisteröity tavaramerkki. Internet Explorer on Microsoft Corporationin tavaramerkki. Kaikki muut tavaramerkit ovat asianomaisten omistajien omaisuutta. 1

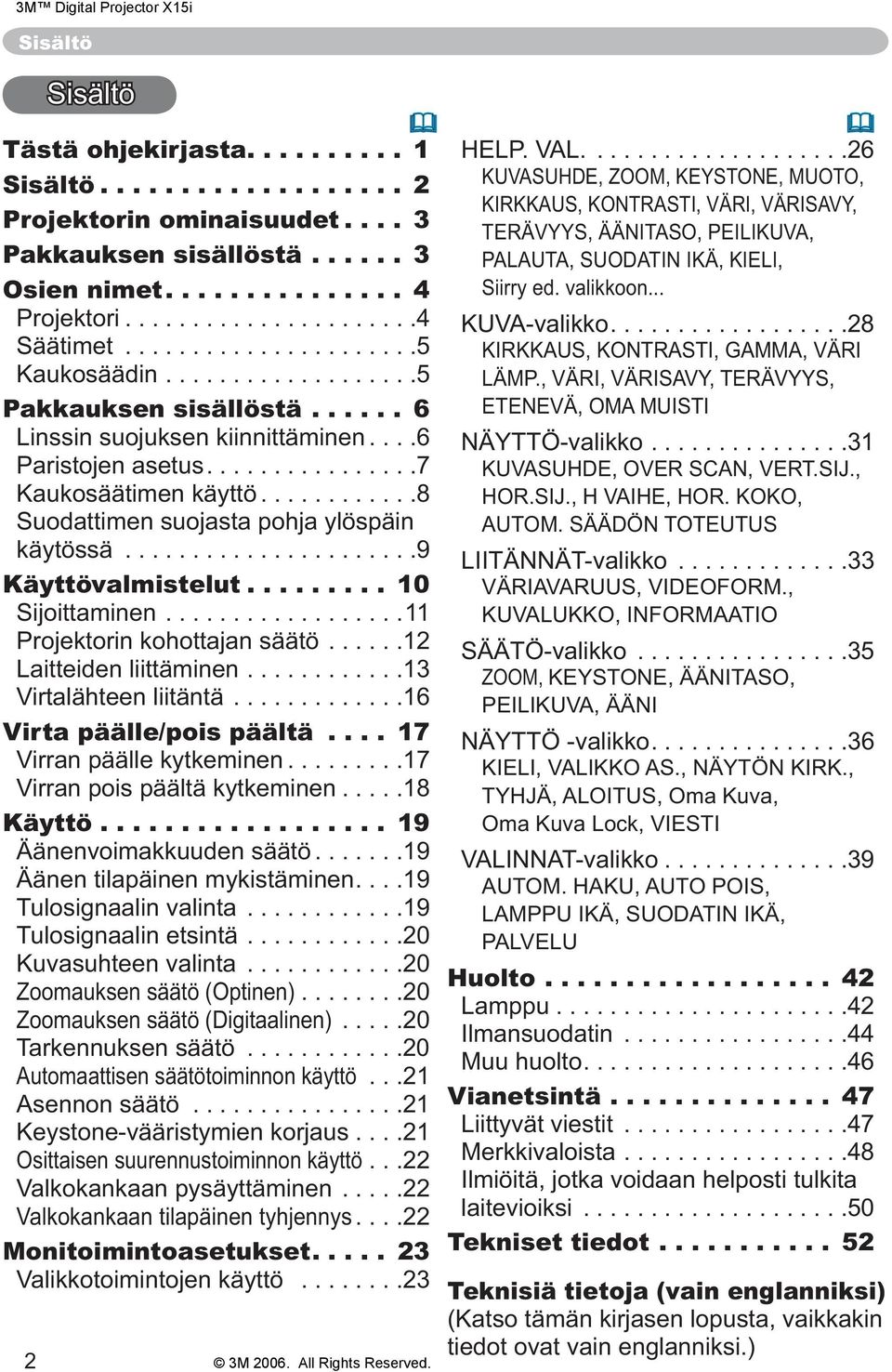

2 Sisältö Tästä ohjekirjasta Sisältö... 2 Projektorin ominaisuudet... 3 Pakkauksen sisällöstä Osien nimet Projektori...4 Säätimet....5 Kaukosäädin....5 Pakkauksen sisällöstä Linssin suojuksen kiinnittäminen...6 Paristojen asetus...7 Kaukosäätimen käyttö...8 Suodattimen suojasta pohja ylöspäin käytössä....9 Käyttövalmistelut Sijoittaminen Projektorin kohottajan säätö Laitteiden liittäminen Virtalähteen liitäntä Virta päälle/pois päältä Virran päälle kytkeminen...17 Virran pois päältä kytkeminen...18 Käyttö Äänenvoimakkuuden säätö...19 Äänen tilapäinen mykistäminen...19 Tulosignaalin valinta Tulosignaalin etsintä Kuvasuhteen valinta Zoomauksen säätö (Optinen)...20 Zoomauksen säätö (Digitaalinen)...20 Tarkennuksen säätö Automaattisen säätötoiminnon käyttö...21 Asennon säätö Keystone-vääristymien korjaus...21 Osittaisen suurennustoiminnon käyttö...22 Valkokankaan pysäyttäminen Valkokankaan tilapäinen tyhjennys...22 Monitoimintoasetukset Valikkotoimintojen käyttö Sisältö HELP. VAL KUVASUHDE,,, MUOTO, KIRKKAUS, KONTRASTI, VÄRI, VÄRISAVY, TERÄVYYS, ÄÄNITASO, PEILIKUVA, PALAUTA, SUODATIN IKÄ, KIELI, Siirry ed. valikkoon... KUVA-valikko...28 KIRKKAUS, KONTRASTI, GAMMA, VÄRI LÄMP., VÄRI, VÄRISAVY, TERÄVYYS, ETENEVÄ, OMA MUISTI -valikko KUVASUHDE, OVER SCAN, VERT.SIJ., HOR.SIJ., H VAIHE, HOR. KOKO, AUTOM. SÄÄDÖN TOTEUTUS LIITÄNNÄT-valikko VÄRIAVARUUS, VIDEOFORM., KUVALUKKO, INFORMAATIO SÄÄTÖ-valikko....35,, ÄÄNITASO, PEILIKUVA, ÄÄNI -valikko KIELI, VALIKKO AS., NÄYTÖN KIRK., TYHJÄ, ALOITUS, Oma Kuva, Oma Kuva Lock, VIESTI VALINNAT-valikko...39 AUTOM. HAKU, AUTO POIS, LAMPPU IKÄ, SUODATIN IKÄ, PALVELU Huolto Lamppu Ilmansuodatin Muu huolto Vianetsintä Liittyvät viestit Merkkivaloista Ilmiöitä, jotka voidaan helposti tulkita laitevioiksi Tekniset tiedot Teknisiä tietoja (vain englanniksi) (Katso tämän kirjasen lopusta, vaikkakin tiedot ovat vain englanniksi.)

3 STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET 3M Digital Projector X15i Projektorin ominaisuudet Projektorin ominaisuudet/pakkauksen sisällöstä Tätä projektoria käytetään heijastamaan valkokankaalle erilaisia tietokoneen signaaleja ja NTSC/PAL/SECAM-kuvasignaaleja. Laite mahtuu pieneen tilaan ja sillä saadaan helposti suurikokoisen kuva lyhyeltä etäisyydeltä. Erittäin suuri kirkkaus Ruutuun saadaan erittäin kirkas kuva käyttämällä uutta 165W UHB-lamppua (ultra high brightness). Kuva on tarpeeksi kirkas ja selkeä myös valoisassa huoneessa. Erittäin pieni ääni Käytettävissä on erityinen HILJAINEN-tila, jolla voidaan pienentää ääntä ja aikaansaada hiljaisempi toiminta. Se on kätevä heikosti valaistuissa huoneissa, joissa pieni ääni on tärkeämpi kuin kirkkaus. Pieni koko Tässä projektorissa on runsaasti toimintoja, mutta sen koko on pieni, joten se mahtuu tilaan kuin tilaan. Pakkauksen sisällöstä Projektorin mukana tulee olla toimitettu alla näkyvät varusteet. Jos jotakin puuttuu, pyydämme ottamaan välittömästi yhteyden jälleenmyyjään. HUOM! Säilytä alkuperäinen pakkaus tallessa mahdollista myöhempää tarvetta varten. Jos projektoria joudutaan kuljettamaan, pane se aina alkuperäiseen pakkaukseen kuljetuksen ajaksi. Linssiosaa on käsiteltävä erityisen varovasti. - Projektori (jossa linssin suojus) Hihna (linssin suojukselle) Kaukosäädin (jossa kaksi AAparistoa) X15i VGA-kaapeli Verkkojohto (USA, YHDISTYNYT KUNINGASKUNTA, EUROOPPA) Käyttäjän ohjekirja Laitteen turvaohjeet Pika-aloitusopas Takuu Suodattimen suojus (pohja ylöspäin käyttöä varten) Pehmeä kotelo 3

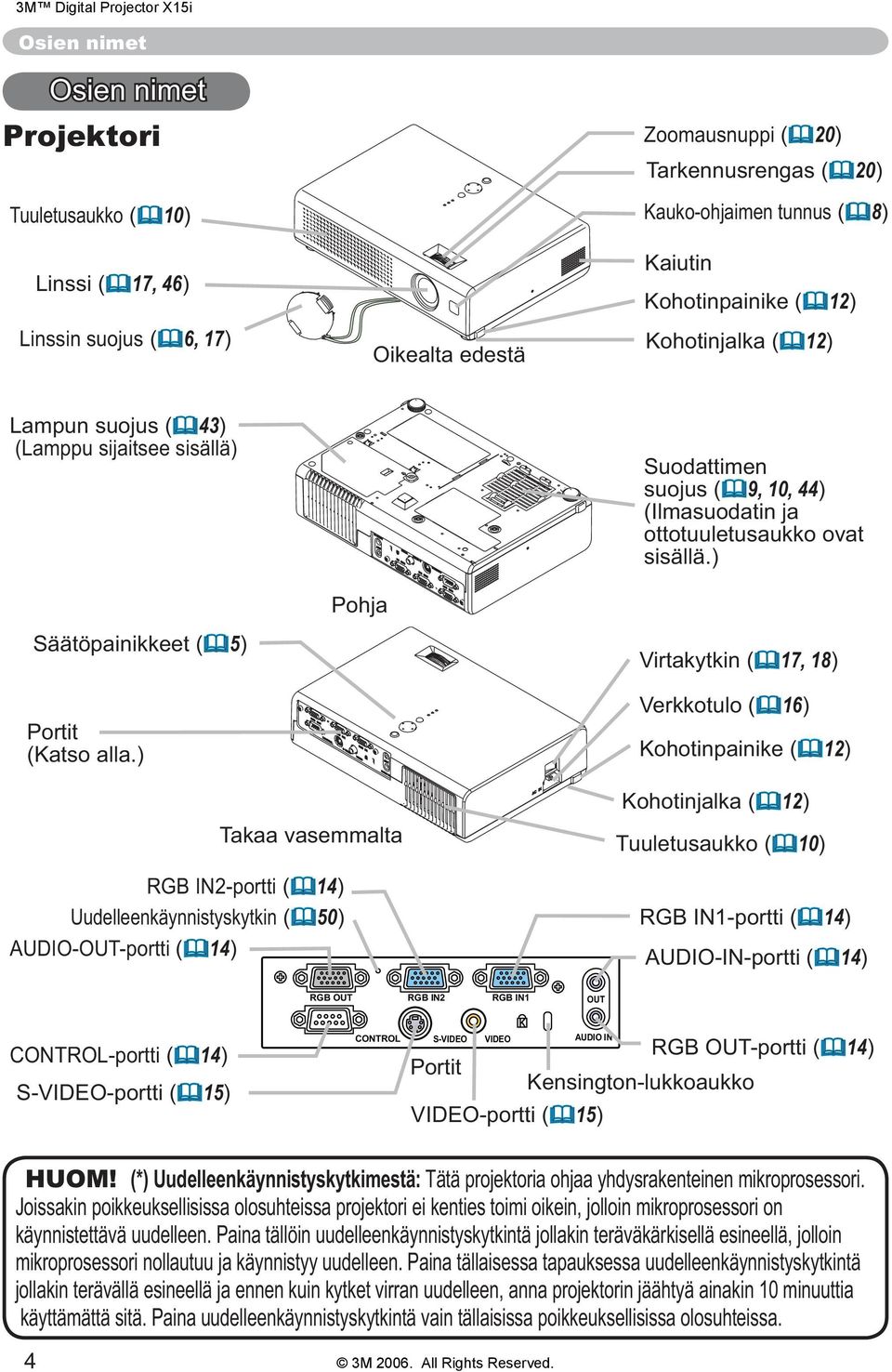

4 Osien nimet Osien nimet Projektori Tuuletusaukko ( 10) Linssi ( 17, 46) Linssin suojus ( 6, 17) Oikealta edestä Zoomausnuppi ( 20) Tarkennusrengas ( 20) Kauko-ohjaimen tunnus ( 8) Kaiutin Kohotinpainike ( 12) Kohotinjalka ( 12) Lampun suojus ( 43) (Lamppu sijaitsee sisällä) Säätöpainikkeet ( 5) Portit (Katso alla.) Pohja Suodattimen suojus ( 9, 10, 44) (Ilmasuodatin ja ottotuuletusaukko ovat sisällä.) Virtakytkin ( 17, 18) Verkkotulo ( 16) Kohotinpainike ( 12) Takaa vasemmalta RGB IN2-portti ( 14) Uudelleenkäynnistyskytkin ( 50) AUDIO-OUT-portti ( 14) Kohotinjalka ( 12) Tuuletusaukko ( 10) RGB IN1-portti ( 14) AUDIO-IN-portti ( 14) RGB OUT RGB IN2 RGB IN1 OUT CONTROL-portti ( 14) S-VIDEO-portti ( 15) CONTROL S-VIDEO VIDEO AUDIO IN Portit VIDEO-portti ( 15) Kensington-lukkoaukko RGB OUT-portti ( 14) HUOM! (*) Uudelleenkäynnistyskytkimestä: Tätä projektoria ohjaa yhdysrakenteinen mikroprosessori. Joissakin poikkeuksellisissa olosuhteissa projektori ei kenties toimi oikein, jolloin mikroprosessori on käynnistettävä uudelleen. Paina tällöin uudelleenkäynnistyskytkintä jollakin teräväkärkisellä esineellä, jolloin mikroprosessori nollautuu ja käynnistyy uudelleen. Paina tällaisessa tapauksessa uudelleenkäynnistyskytkintä jollakin terävällä esineellä ja ennen kuin kytket virran uudelleen, anna projektorin jäähtyä ainakin 10 minuuttia käyttämättä sitä. Paina uudelleenkäynnistyskytkintä vain tällaisissa poikkeuksellisissa olosuhteissa. 4

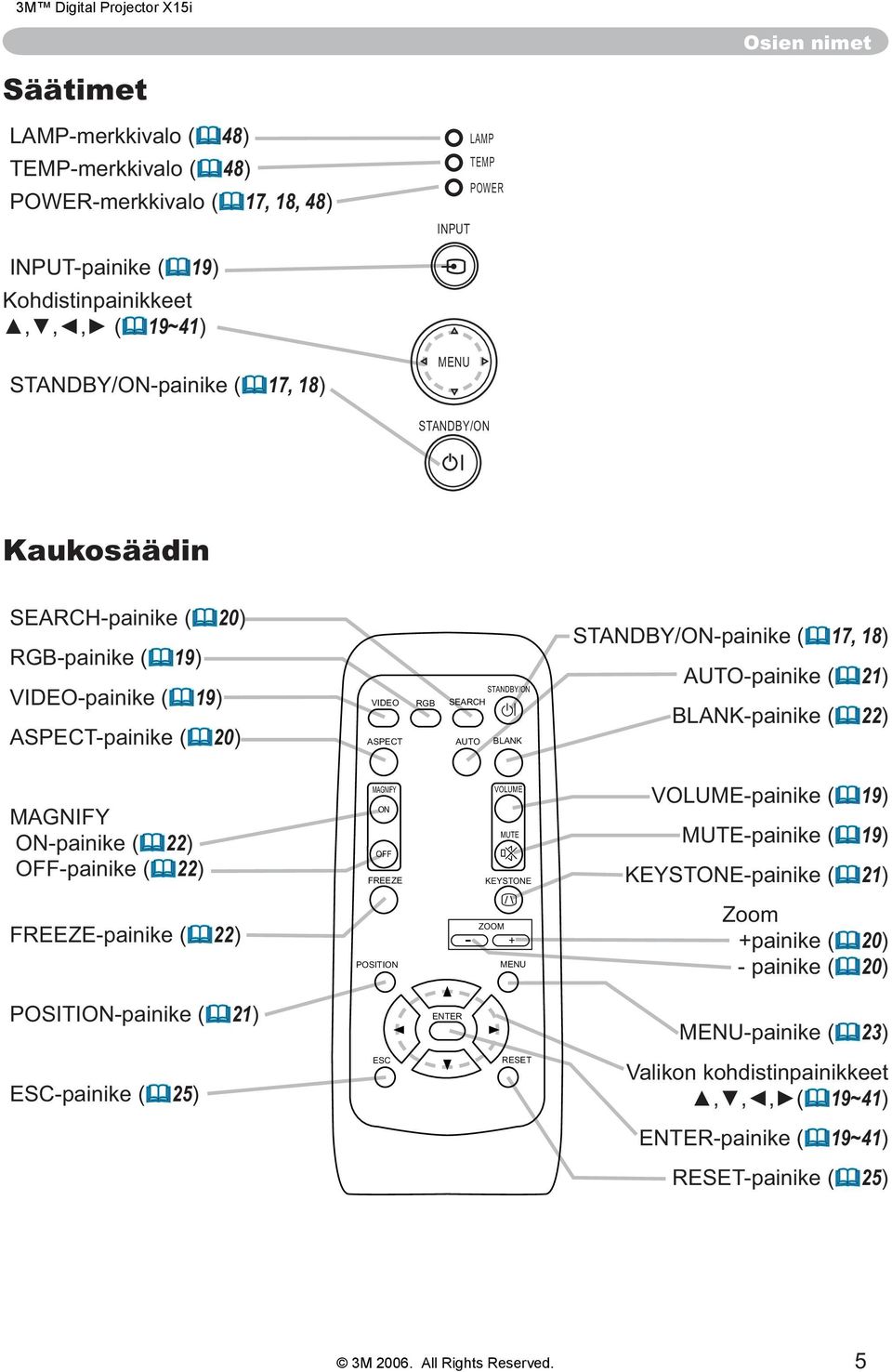

5 Osien nimet Säätimet LAMP-merkkivalo ( 48) TEMP-merkkivalo ( 48) POWER-merkkivalo ( 17, 18, 48) LAMP TEMP POWER INPUT INPUT-painike ( 19) Kohdistinpainikkeet 19~41) STANDBY/ON-painike ( 17, 18) MENU STANDBY/ON Kaukosäädin SEARCH-painike ( 20) RGB-painike ( 19) VIDEO-painike ( 19) ASPECT-painike ( 20) STANDBY/ON VIDEO RGB SEARCH ASPECT AUTO BLANK STANDBY/ON-painike ( 17, 18) AUTO-painike ( 21) BLANK-painike ( 22) MAGNIFY ON-painike ( 22) OFF-painike ( 22) MAGNIFY ON OFF FREEZE VOLUME MUTE VOLUME-painike ( 19) MUTE-painike ( 19) -painike ( 21) FREEZE-painike ( 22) POSITION - + MENU Zoom +painike ( 20) - painike ( 20) POSITION-painike ( 21) ENTER MENU-painike ( 23) ESC-painike ( 25) ESC RESET Valikon kohdistinpainikkeet 19~41) ENTER-painike ( 19~41) RESET-painike ( 25) 5

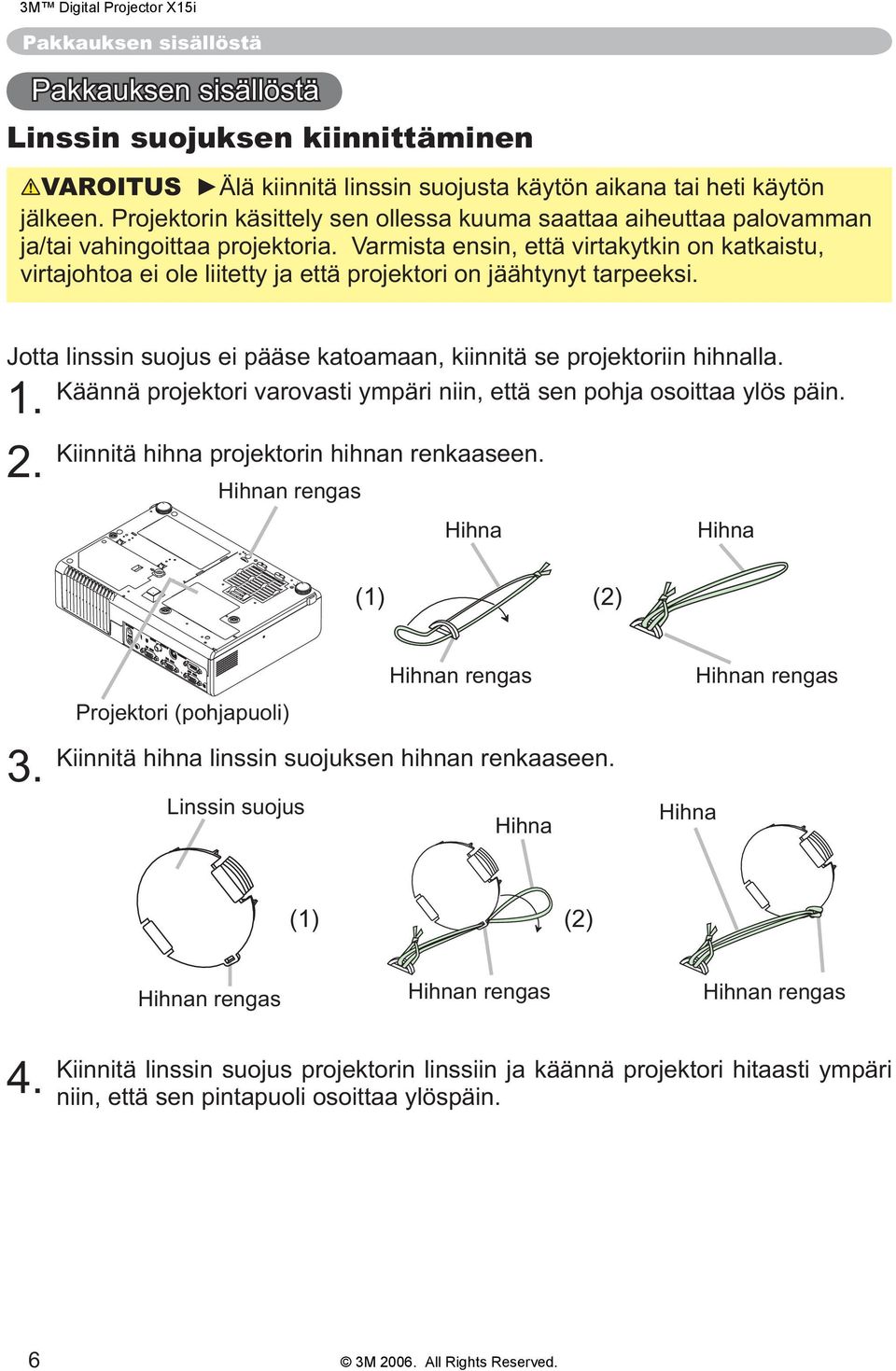

6 Pakkauksen sisällöstä Pakkauksen sisällöstä Linssin suojuksen kiinnittäminen VAROITUS Älä kiinnitä linssin suojusta käytön aikana tai heti käytön jälkeen. Projektorin käsittely sen ollessa kuuma saattaa aiheuttaa palovamman ja/tai vahingoittaa projektoria. Varmista ensin, että virtakytkin on katkaistu, virtajohtoa ei ole liitetty ja että projektori on jäähtynyt tarpeeksi. Jotta linssin suojus ei pääse katoamaan, kiinnitä se projektoriin hihnalla. Käännä projektori varovasti ympäri niin, että sen pohja osoittaa ylös päin. 2. Kiinnitä hihna projektorin hihnan renkaaseen. Hihnan rengas Hihna Hihna (1) (2) 3. Hihnan rengas Projektori (pohjapuoli) Kiinnitä hihna linssin suojuksen hihnan renkaaseen. Linssin suojus Hihna Hihna Hihnan rengas (1) (2) Hihnan rengas Hihnan rengas Hihnan rengas 4. Kiinnitä linssin suojus projektorin linssiin ja käännä projektori hitaasti ympäri niin, että sen pintapuoli osoittaa ylöspäin. 6

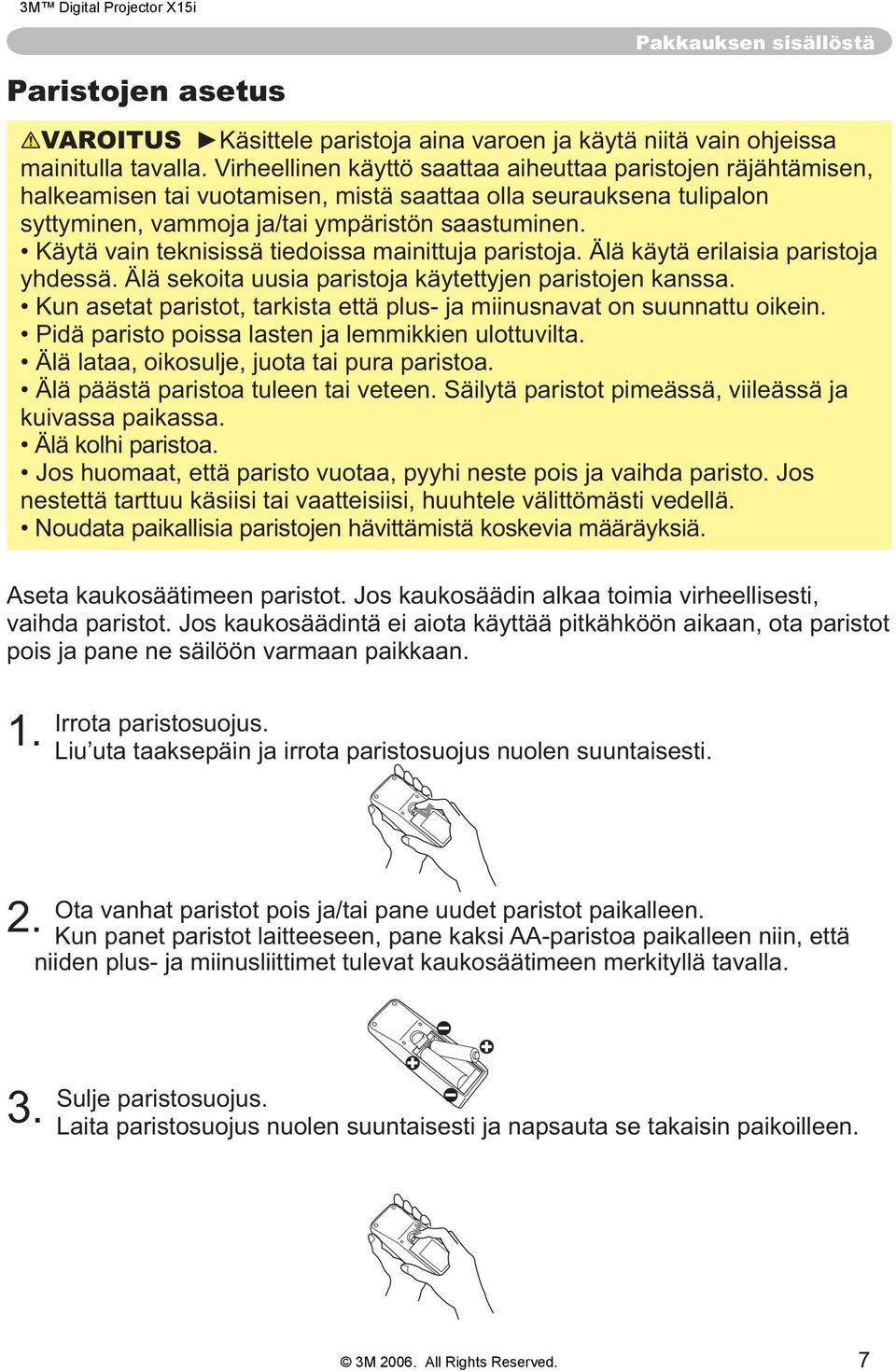

7 Pakkauksen sisällöstä Paristojen asetus VAROITUS Käsittele paristoja aina varoen ja käytä niitä vain ohjeissa mainitulla tavalla. Virheellinen käyttö saattaa aiheuttaa paristojen räjähtämisen, halkeamisen tai vuotamisen, mistä saattaa olla seurauksena tulipalon syttyminen, vammoja ja/tai ympäristön saastuminen. Käytä vain teknisissä tiedoissa mainittuja paristoja. Älä käytä erilaisia paristoja yhdessä. Älä sekoita uusia paristoja käytettyjen paristojen kanssa. Kun asetat paristot, tarkista että plus- ja miinusnavat on suunnattu oikein. Pidä paristo poissa lasten ja lemmikkien ulottuvilta. Älä lataa, oikosulje, juota tai pura paristoa. Älä päästä paristoa tuleen tai veteen. Säilytä paristot pimeässä, viileässä ja kuivassa paikassa. Älä kolhi paristoa. Jos huomaat, että paristo vuotaa, pyyhi neste pois ja vaihda paristo. Jos nestettä tarttuu käsiisi tai vaatteisiisi, huuhtele välittömästi vedellä. Noudata paikallisia paristojen hävittämistä koskevia määräyksiä. Aseta kaukosäätimeen paristot. Jos kaukosäädin alkaa toimia virheellisesti, vaihda paristot. Jos kaukosäädintä ei aiota käyttää pitkähköön aikaan, ota paristot pois ja pane ne säilöön varmaan paikkaan. Irrota paristosuojus. Liu uta taaksepäin ja irrota paristosuojus nuolen suuntaisesti. 2. Ota vanhat paristot pois ja/tai pane uudet paristot paikalleen. Kun panet paristot laitteeseen, pane kaksi AA-paristoa paikalleen niin, että niiden plus- ja miinusliittimet tulevat kaukosäätimeen merkityllä tavalla. 3. Sulje paristosuojus. Laita paristosuojus nuolen suuntaisesti ja napsauta se takaisin paikoilleen. 7

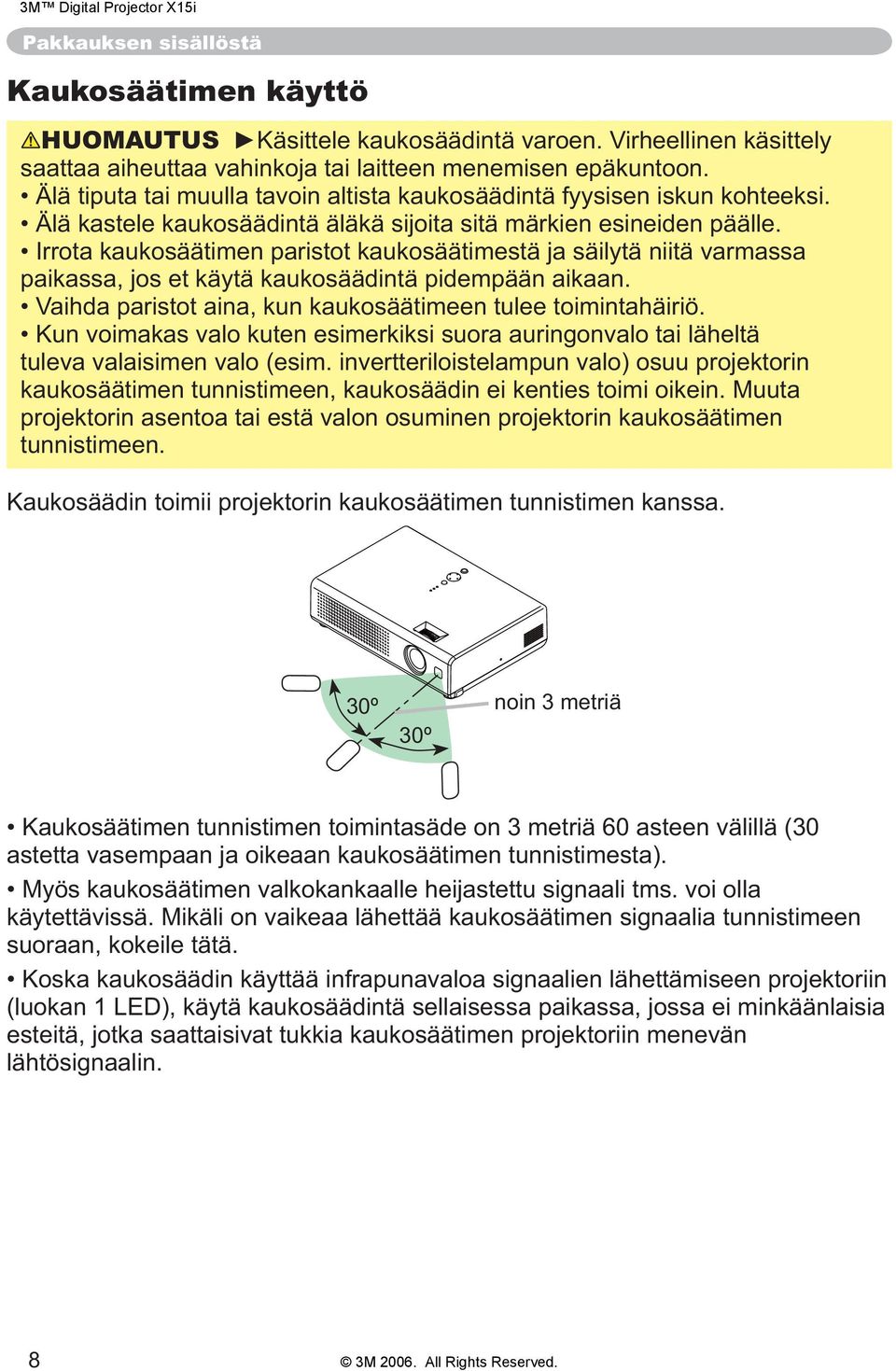

8 Pakkauksen sisällöstä Kaukosäätimen käyttö HUOMAUTUS Käsittele kaukosäädintä varoen. Virheellinen käsittely saattaa aiheuttaa vahinkoja tai laitteen menemisen epäkuntoon. Älä tiputa tai muulla tavoin altista kaukosäädintä fyysisen iskun kohteeksi. Älä kastele kaukosäädintä äläkä sijoita sitä märkien esineiden päälle. Irrota kaukosäätimen paristot kaukosäätimestä ja säilytä niitä varmassa paikassa, jos et käytä kaukosäädintä pidempään aikaan. Vaihda paristot aina, kun kaukosäätimeen tulee toimintahäiriö. Kun voimakas valo kuten esimerkiksi suora auringonvalo tai läheltä tuleva valaisimen valo (esim. invertteriloistelampun valo) osuu projektorin kaukosäätimen tunnistimeen, kaukosäädin ei kenties toimi oikein. Muuta projektorin asentoa tai estä valon osuminen projektorin kaukosäätimen tunnistimeen. Kaukosäädin toimii projektorin kaukosäätimen tunnistimen kanssa. 30º 30º noin 3 metriä Kaukosäätimen tunnistimen toimintasäde on 3 metriä 60 asteen välillä (30 astetta vasempaan ja oikeaan kaukosäätimen tunnistimesta). Myös kaukosäätimen valkokankaalle heijastettu signaali tms. voi olla käytettävissä. Mikäli on vaikeaa lähettää kaukosäätimen signaalia tunnistimeen suoraan, kokeile tätä. Koska kaukosäädin käyttää infrapunavaloa signaalien lähettämiseen projektoriin (luokan 1 LED), käytä kaukosäädintä sellaisessa paikassa, jossa ei minkäänlaisia esteitä, jotka saattaisivat tukkia kaukosäätimen projektoriin menevän lähtösignaalin. 8

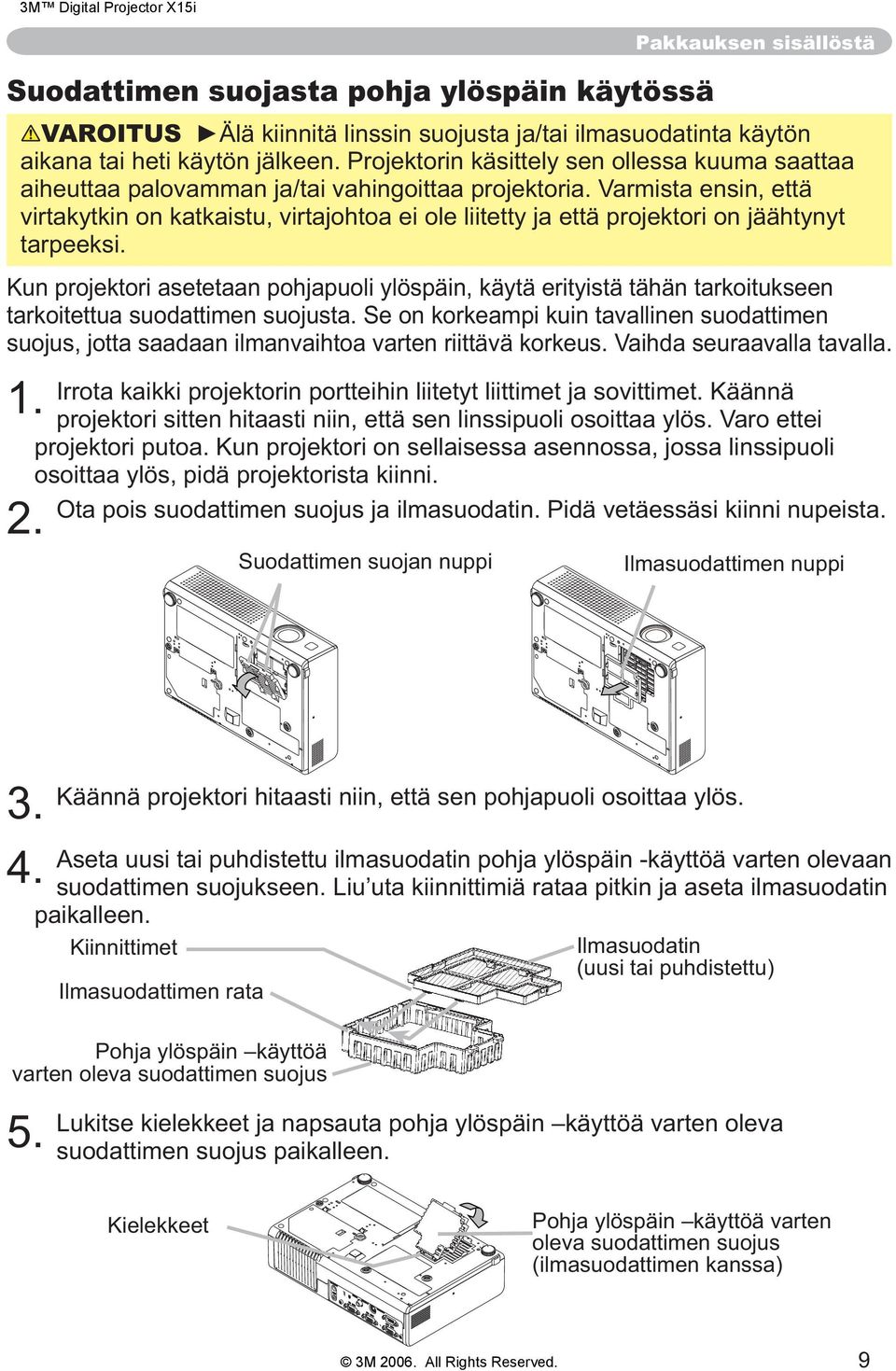

9 Suodattimen suojasta pohja ylöspäin käytössä Pakkauksen sisällöstä VAROITUS aikana tai heti käytön jälkeen. Projektorin käsittely sen ollessa kuuma saattaa aiheuttaa palovamman ja/tai vahingoittaa projektoria. Varmista ensin, että virtakytkin on katkaistu, virtajohtoa ei ole liitetty ja että projektori on jäähtynyt tarpeeksi. Kun projektori asetetaan pohjapuoli ylöspäin, käytä erityistä tähän tarkoitukseen tarkoitettua suodattimen suojusta. Se on korkeampi kuin tavallinen suodattimen suojus, jotta saadaan ilmanvaihtoa varten riittävä korkeus. Vaihda seuraavalla tavalla. 2. Irrota kaikki projektorin portteihin liitetyt liittimet ja sovittimet. Käännä projektori sitten hitaasti niin, että sen linssipuoli osoittaa ylös. Varo ettei projektori putoa. Kun projektori on sellaisessa asennossa, jossa linssipuoli osoittaa ylös, pidä projektorista kiinni. Ota pois suodattimen suojus ja ilmasuodatin. Pidä vetäessäsi kiinni nupeista. Suodattimen suojan nuppi Ilmasuodattimen nuppi Käännä projektori hitaasti niin, että sen pohjapuoli osoittaa ylös. Aseta uusi tai puhdistettu ilmasuodatin pohja ylöspäin -käyttöä varten olevaan suodattimen suojukseen. Liu uta kiinnittimiä rataa pitkin ja aseta ilmasuodatin paikalleen. Kiinnittimet Ilmasuodattimen rata Pohja ylöspäin käyttöä varten oleva suodattimen suojus Ilmasuodatin (uusi tai puhdistettu) Lukitse kielekkeet ja napsauta pohja ylöspäin käyttöä varten oleva suodattimen suojus paikalleen. Kielekkeet Pohja ylöspäin käyttöä varten oleva suodattimen suojus (ilmasuodattimen kanssa) 9

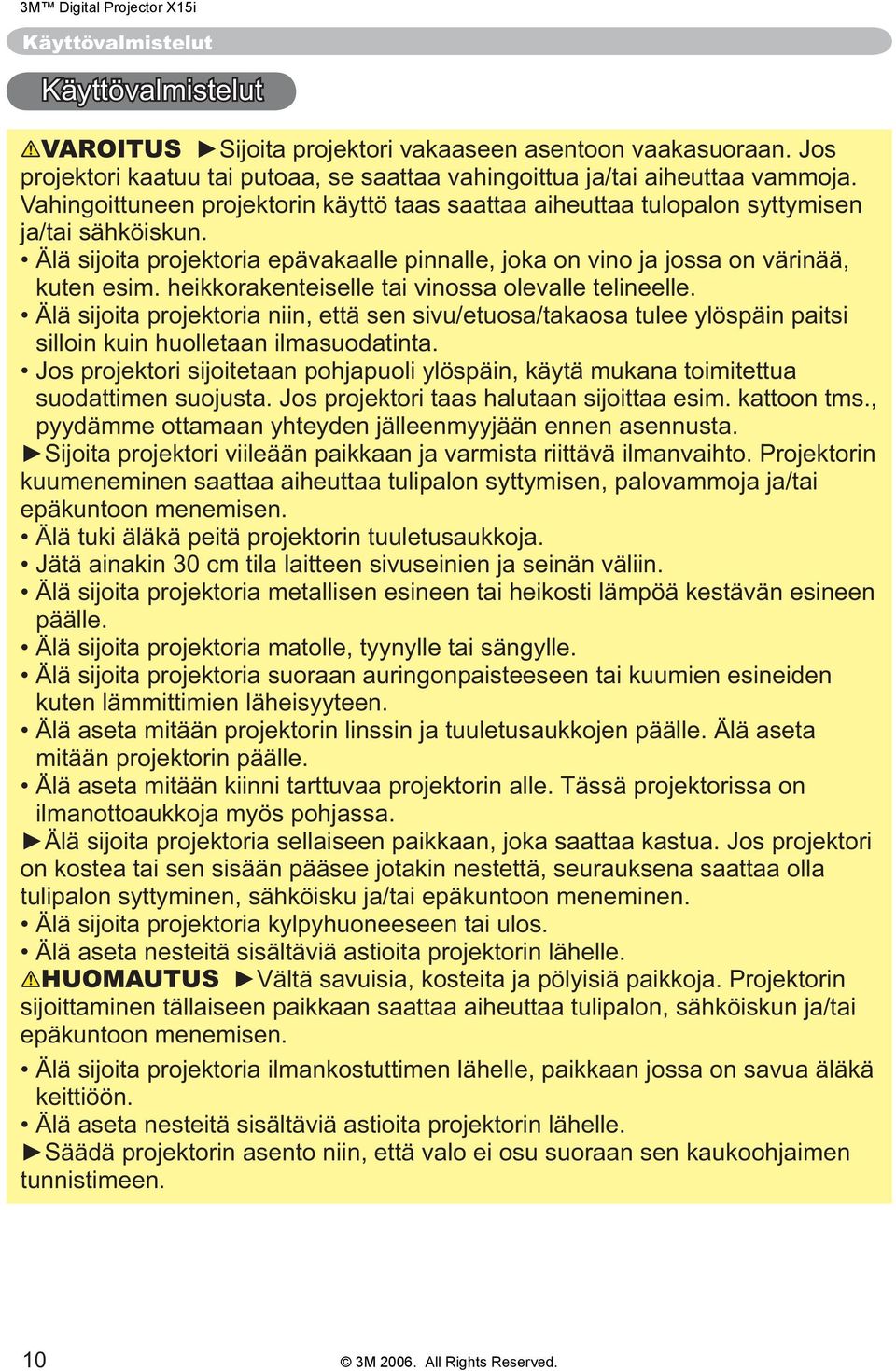

10 Käyttövalmistelut Käyttövalmistelut VAROITUS Sijoita projektori vakaaseen asentoon vaakasuoraan. Jos projektori kaatuu tai putoaa, se saattaa vahingoittua ja/tai aiheuttaa vammoja. Vahingoittuneen projektorin käyttö taas saattaa aiheuttaa tulopalon syttymisen ja/tai sähköiskun. Älä sijoita projektoria epävakaalle pinnalle, joka on vino ja jossa on värinää, kuten esim. heikkorakenteiselle tai vinossa olevalle telineelle. Älä sijoita projektoria niin, että sen sivu/etuosa/takaosa tulee ylöspäin paitsi silloin kuin huolletaan ilmasuodatinta. Jos projektori sijoitetaan pohjapuoli ylöspäin, käytä mukana toimitettua suodattimen suojusta. Jos projektori taas halutaan sijoittaa esim. kattoon tms., pyydämme ottamaan yhteyden jälleenmyyjään ennen asennusta. kuumeneminen saattaa aiheuttaa tulipalon syttymisen, palovammoja ja/tai epäkuntoon menemisen. Älä tuki äläkä peitä projektorin tuuletusaukkoja. Jätä ainakin 30 cm tila laitteen sivuseinien ja seinän väliin. Älä sijoita projektoria metallisen esineen tai heikosti lämpöä kestävän esineen päälle. Älä sijoita projektoria matolle, tyynylle tai sängylle. Älä sijoita projektoria suoraan auringonpaisteeseen tai kuumien esineiden kuten lämmittimien läheisyyteen. Älä aseta mitään projektorin linssin ja tuuletusaukkojen päälle. Älä aseta mitään projektorin päälle. Älä aseta mitään kiinni tarttuvaa projektorin alle. Tässä projektorissa on ilmanottoaukkoja myös pohjassa. on kostea tai sen sisään pääsee jotakin nestettä, seurauksena saattaa olla tulipalon syttyminen, sähköisku ja/tai epäkuntoon meneminen. Älä sijoita projektoria kylpyhuoneeseen tai ulos. Älä aseta nesteitä sisältäviä astioita projektorin lähelle. HUOMAUTUS sijoittaminen tällaiseen paikkaan saattaa aiheuttaa tulipalon, sähköiskun ja/tai epäkuntoon menemisen. Älä sijoita projektoria ilmankostuttimen lähelle, paikkaan jossa on savua äläkä keittiöön. Älä aseta nesteitä sisältäviä astioita projektorin lähelle. tunnistimeen. 10

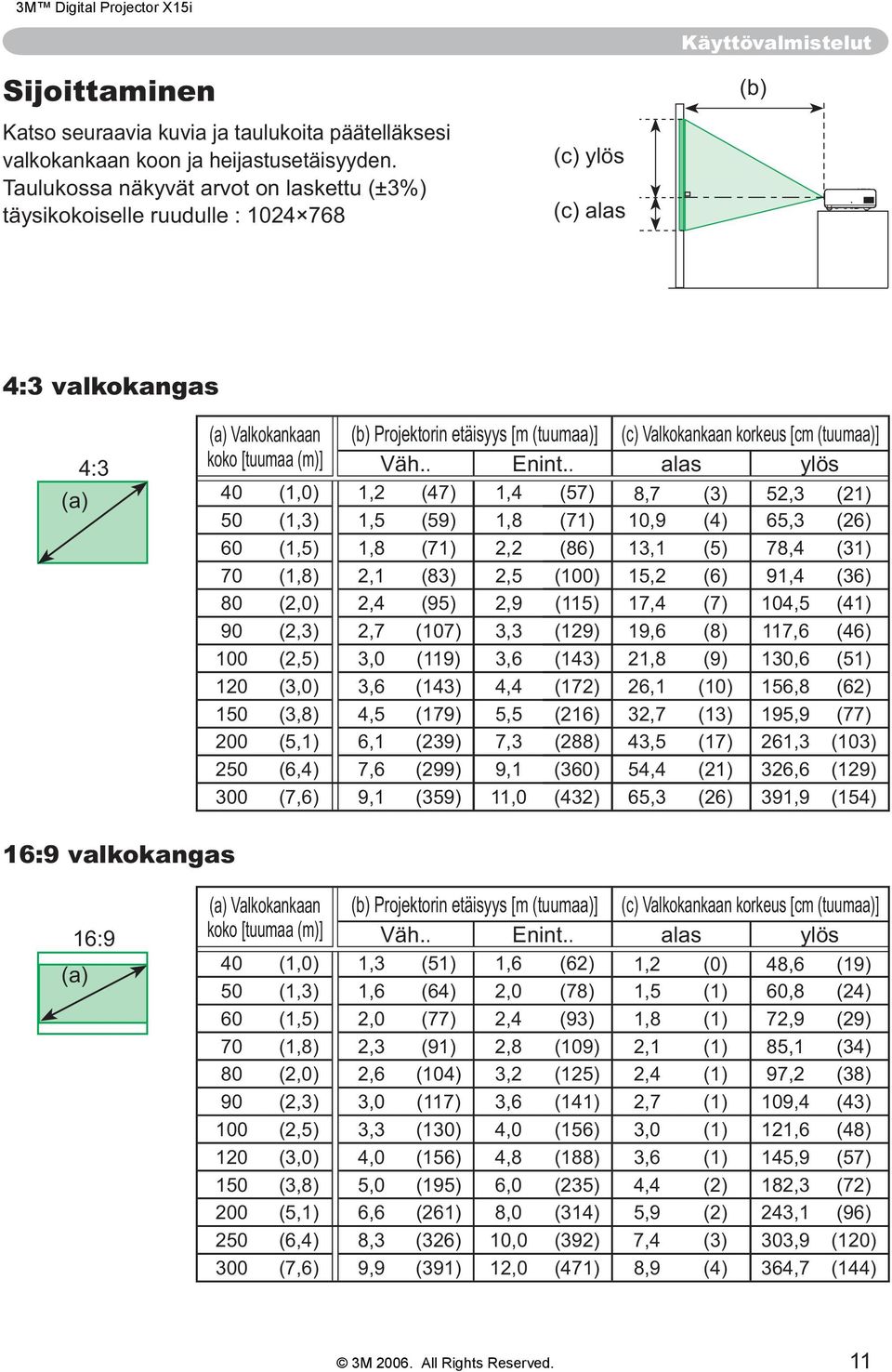

11 Sijoittaminen Katso seuraavia kuvia ja taulukoita päätelläksesi valkokankaan koon ja heijastusetäisyyden. Taulukossa näkyvät arvot on laskettu (±3%) täysikokoiselle ruudulle : (c) ylös (c) alas Käyttövalmistelut (b) 4:3 valkokangas (a) 4:3 (a) Valkokankaan (b) Projektorin etäisyys [m (tuumaa)] (c) Valkokankaan korkeus [cm (tuumaa)] koko [tuumaa (m)] Väh.. Enint.. alas ylös 40 (1,0) 1,2 (47) 1,4 (57) 8,7 (3) 52,3 (21) 50 (1,3) 1,5 (59) 1,8 (71) 10,9 (4) 65,3 (26) 60 (1,5) 1,8 (71) 2,2 (86) 13,1 (5) 78,4 (31) 70 (1,8) 2,1 (83) 2,5 (100) 15,2 (6) 91,4 (36) 80 (2,0) 2,4 (95) 2,9 (115) 17,4 (7) 104,5 (41) 90 (2,3) 2,7 (107) 3,3 (129) 19,6 (8) 117,6 (46) 100 (2,5) 3,0 (119) 3,6 (143) 21,8 (9) 130,6 (51) 120 (3,0) 3,6 (143) 4,4 (172) 26,1 (10) 156,8 (62) 150 (3,8) 4,5 (179) 5,5 (216) 32,7 (13) 195,9 (77) 200 (5,1) 6,1 (239) 7,3 (288) 43,5 (17) 261,3 (103) 250 (6,4) 7,6 (299) 9,1 (360) 54,4 (21) 326,6 (129) 300 (7,6) 9,1 (359) 11,0 (432) 65,3 (26) 391,9 (154) 16:9 valkokangas 16:9 (a) (a) Valkokankaan (b) Projektorin etäisyys [m (tuumaa)] (c) Valkokankaan korkeus [cm (tuumaa)] koko [tuumaa (m)] Väh.. Enint.. alas ylös 40 (1,0) 1,3 (51) 1,6 (62) 1,2 (0) 48,6 (19) 50 (1,3) 1,6 (64) 2,0 (78) 1,5 (1) 60,8 (24) 60 (1,5) 2,0 (77) 2,4 (93) 1,8 (1) 72,9 (29) 70 (1,8) 2,3 (91) 2,8 (109) 2,1 (1) 85,1 (34) 80 (2,0) 2,6 (104) 3,2 (125) 2,4 (1) 97,2 (38) 90 (2,3) 3,0 (117) 3,6 (141) 2,7 (1) 109,4 (43) 100 (2,5) 3,3 (130) 4,0 (156) 3,0 (1) 121,6 (48) 120 (3,0) 4,0 (156) 4,8 (188) 3,6 (1) 145,9 (57) 150 (3,8) 5,0 (195) 6,0 (235) 4,4 (2) 182,3 (72) 200 (5,1) 6,6 (261) 8,0 (314) 5,9 (2) 243,1 (96) 250 (6,4) 8,3 (326) 10,0 (392) 7,4 (3) 303,9 (120) 300 (7,6) 9,9 (391) 12,0 (471) 8,9 (4) 364,7 (144) 11

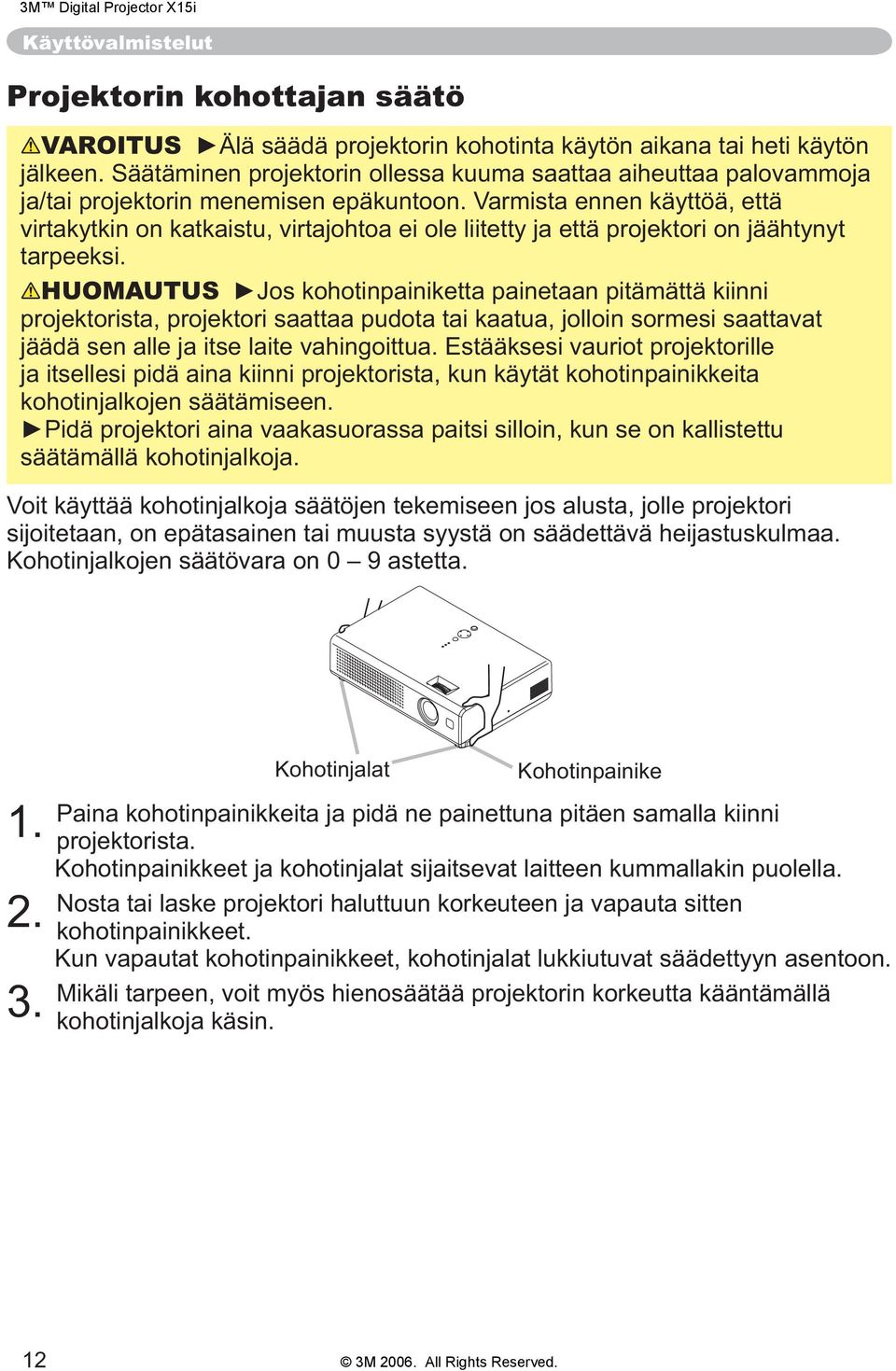

12 Käyttövalmistelut Projektorin kohottajan säätö VAROITUS Älä säädä projektorin kohotinta käytön aikana tai heti käytön jälkeen. Säätäminen projektorin ollessa kuuma saattaa aiheuttaa palovammoja ja/tai projektorin menemisen epäkuntoon. Varmista ennen käyttöä, että virtakytkin on katkaistu, virtajohtoa ei ole liitetty ja että projektori on jäähtynyt tarpeeksi. HUOMAUTUS projektorista, projektori saattaa pudota tai kaatua, jolloin sormesi saattavat jäädä sen alle ja itse laite vahingoittua. Estääksesi vauriot projektorille ja itsellesi pidä aina kiinni projektorista, kun käytät kohotinpainikkeita kohotinjalkojen säätämiseen. säätämällä kohotinjalkoja. Voit käyttää kohotinjalkoja säätöjen tekemiseen jos alusta, jolle projektori sijoitetaan, on epätasainen tai muusta syystä on säädettävä heijastuskulmaa. Kohotinjalkojen säätövara on 0 9 astetta Kohotinjalat Kohotinpainike Paina kohotinpainikkeita ja pidä ne painettuna pitäen samalla kiinni projektorista. Kohotinpainikkeet ja kohotinjalat sijaitsevat laitteen kummallakin puolella. Nosta tai laske projektori haluttuun korkeuteen ja vapauta sitten kohotinpainikkeet. Kun vapautat kohotinpainikkeet, kohotinjalat lukkiutuvat säädettyyn asentoon. Mikäli tarpeen, voit myös hienosäätää projektorin korkeutta kääntämällä kohotinjalkoja käsin. 12

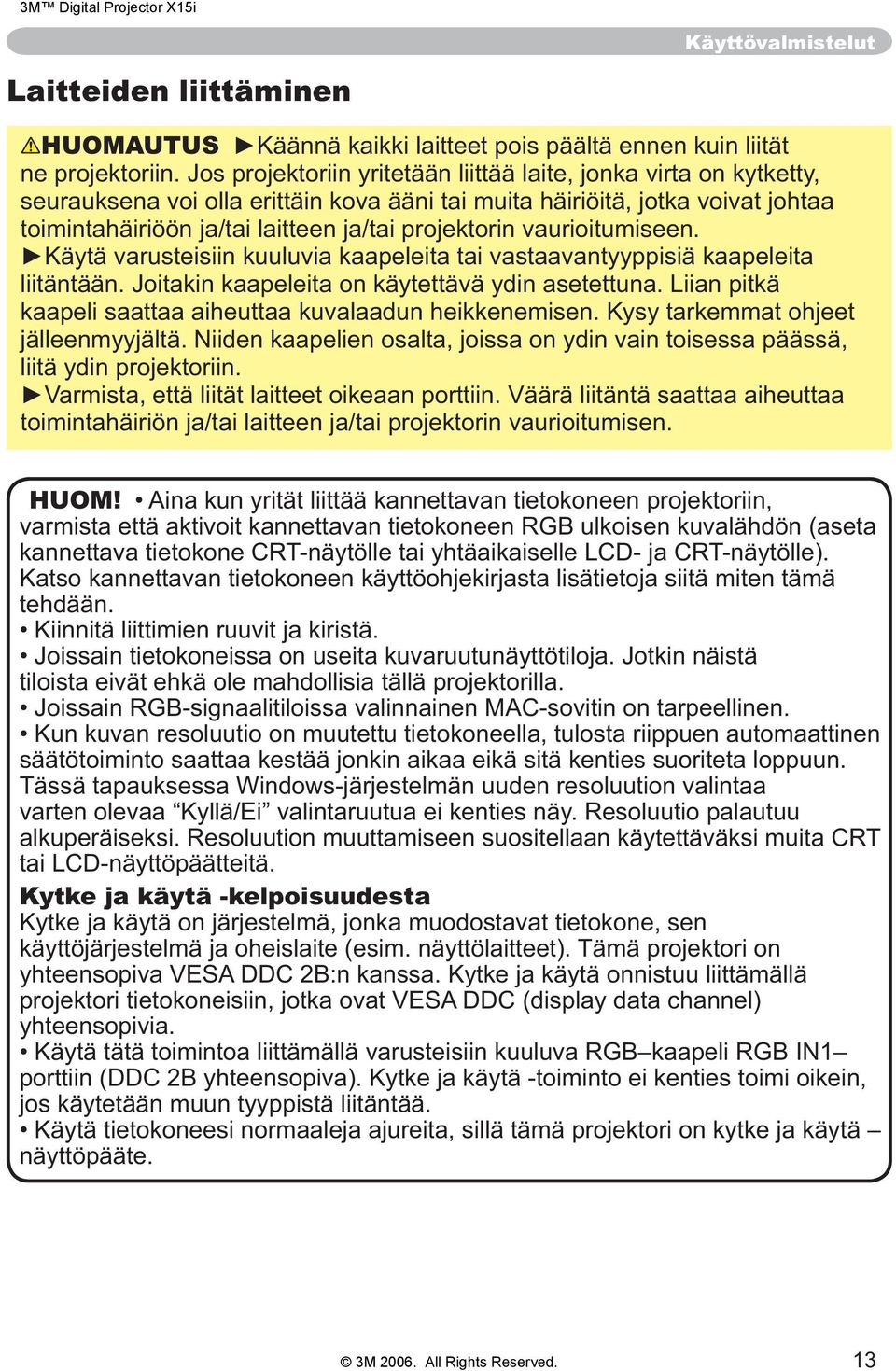

13 Käyttövalmistelut Laitteiden liittäminen HUOMAUTUS ne projektoriin. Jos projektoriin yritetään liittää laite, jonka virta on kytketty, seurauksena voi olla erittäin kova ääni tai muita häiriöitä, jotka voivat johtaa toimintahäiriöön ja/tai laitteen ja/tai projektorin vaurioitumiseen. liitäntään. Joitakin kaapeleita on käytettävä ydin asetettuna. Liian pitkä kaapeli saattaa aiheuttaa kuvalaadun heikkenemisen. Kysy tarkemmat ohjeet jälleenmyyjältä. Niiden kaapelien osalta, joissa on ydin vain toisessa päässä, liitä ydin projektoriin. toimintahäiriön ja/tai laitteen ja/tai projektorin vaurioitumisen. HUOM! Aina kun yrität liittää kannettavan tietokoneen projektoriin, varmista että aktivoit kannettavan tietokoneen RGB ulkoisen kuvalähdön (aseta kannettava tietokone CRT-näytölle tai yhtäaikaiselle LCD- ja CRT-näytölle). Katso kannettavan tietokoneen käyttöohjekirjasta lisätietoja siitä miten tämä tehdään. Kiinnitä liittimien ruuvit ja kiristä. Joissain tietokoneissa on useita kuvaruutunäyttötiloja. Jotkin näistä tiloista eivät ehkä ole mahdollisia tällä projektorilla. Joissain RGB-signaalitiloissa valinnainen MAC-sovitin on tarpeellinen. Kun kuvan resoluutio on muutettu tietokoneella, tulosta riippuen automaattinen säätötoiminto saattaa kestää jonkin aikaa eikä sitä kenties suoriteta loppuun. Tässä tapauksessa Windows-järjestelmän uuden resoluution valintaa varten olevaa Kyllä/Ei valintaruutua ei kenties näy. Resoluutio palautuu alkuperäiseksi. Resoluution muuttamiseen suositellaan käytettäväksi muita CRT tai LCD-näyttöpäätteitä. Kytke ja käytä -kelpoisuudesta Kytke ja käytä on järjestelmä, jonka muodostavat tietokone, sen käyttöjärjestelmä ja oheislaite (esim. näyttölaitteet). Tämä projektori on yhteensopiva VESA DDC 2B:n kanssa. Kytke ja käytä onnistuu liittämällä projektori tietokoneisiin, jotka ovat VESA DDC (display data channel) yhteensopivia. Käytä tätä toimintoa liittämällä varusteisiin kuuluva RGB kaapeli RGB IN1 porttiin (DDC 2B yhteensopiva). Kytke ja käytä -toiminto ei kenties toimi oikein, jos käytetään muun tyyppistä liitäntää. Käytä tietokoneesi normaaleja ajureita, sillä tämä projektori on kytke ja käytä näyttöpääte. 13

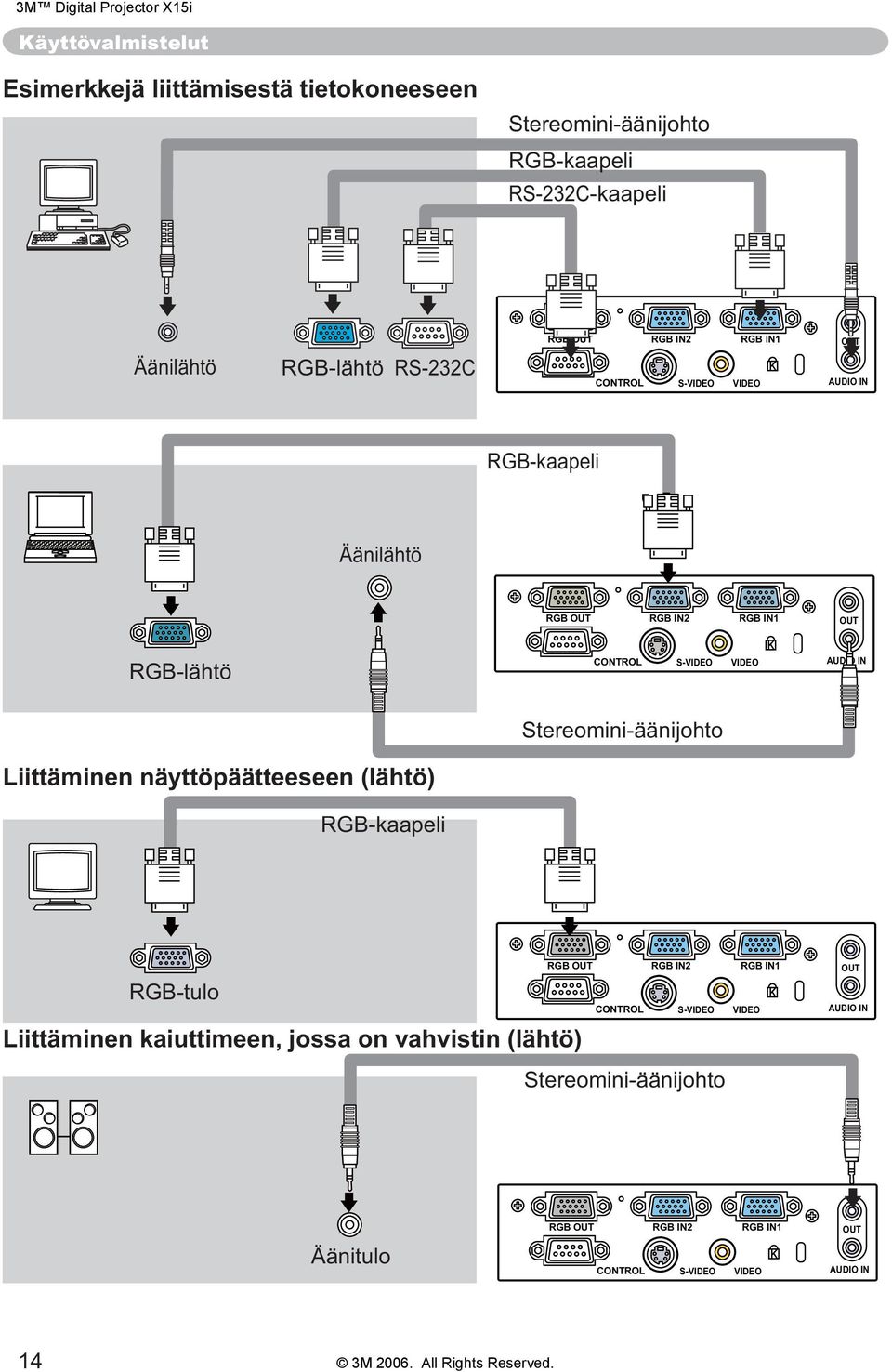

14 Käyttövalmistelut Esimerkkejä liittämisestä tietokoneeseen Stereomini-äänijohto RGB-kaapeli RS-232C-kaapeli Äänilähtö RGB-lähtö RS-232C RGB OUT CONTROL RGB IN2 RGB IN1 OUT S-VIDEO VIDEO AUDIO IN RGB-kaapeli Äänilähtö RGB IN2 RGB OUT RGB IN2 RGB IN1 OUT RGB-lähtö CONTROL S-VIDEO VIDEO AUDIO IN Stereomini-äänijohto Liittäminen näyttöpäätteeseen (lähtö) RGB-kaapeli RGB OU T RGB OUT RGB-tulo Liittäminen kaiuttimeen, jossa on vahvistin (lähtö) CONTROL RGB IN2 RGB IN1 OUT S-VIDEO VIDEO AUDIO IN Stereomini-äänijohto Äänitulo RGB OUT CONTROL RGB IN2 RGB IN1 OUT S-VIDEO VIDEO AUDIO IN 14

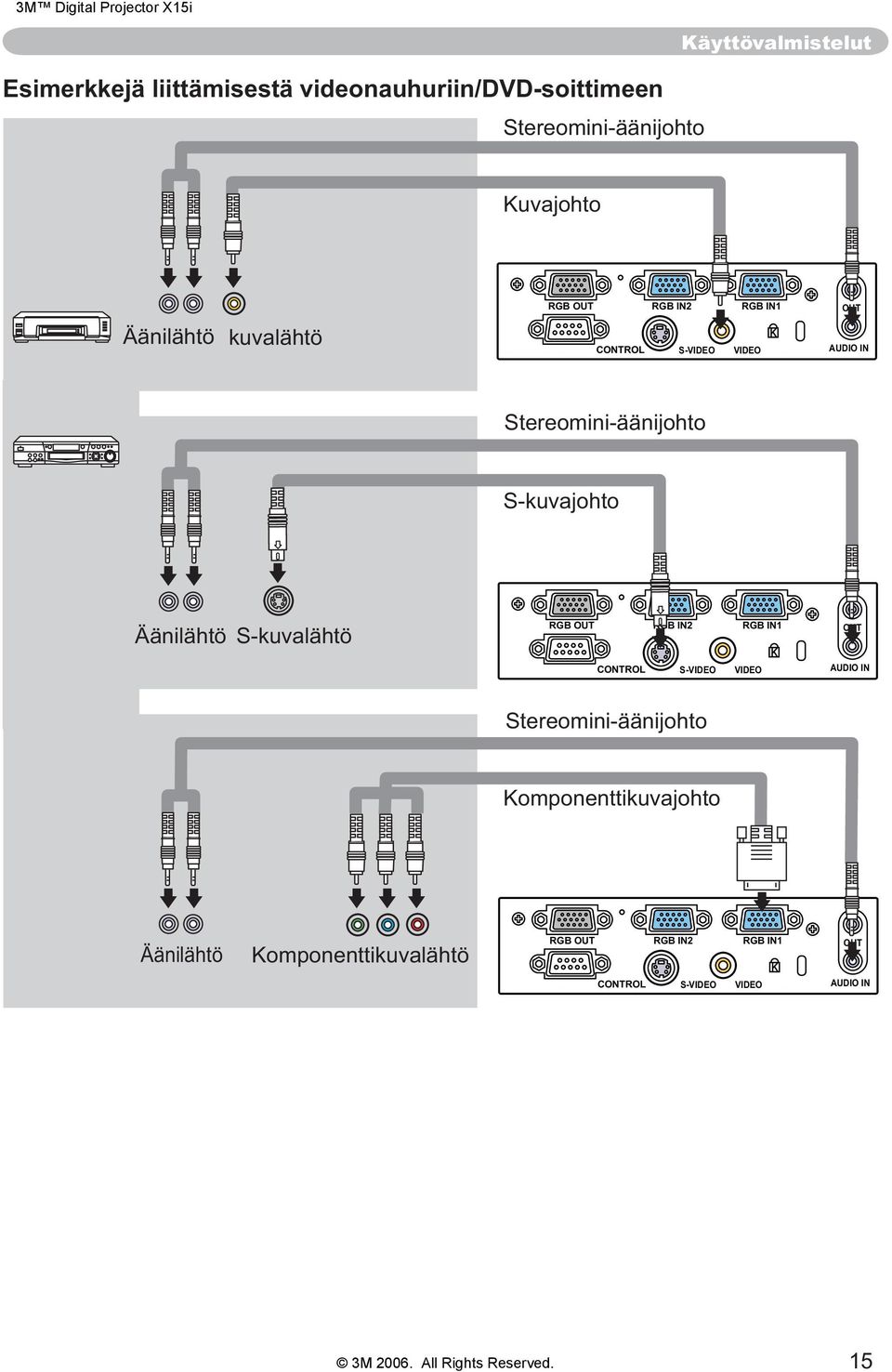

15 Esimerkkejä liittämisestä videonauhuriin/dvd-soittimeen Stereomini-äänijohto Käyttövalmistelut Kuvajohto RGB OUT RGB IN2 RGB IN1 OUT Äänilähtö kuvalähtö CONTROL S-VIDEO VIDEO AUDIO IN Stereomini-äänijohto S-kuvajohto Äänilähtö S-kuvalähtö RGB OUT RGB IN2 RGB IN1 OUT CONTROL S-VIDEO VIDEO AUDIO IN Stereomini-äänijohto Komponenttikuvajohto Äänilähtö Komponenttikuvalähtö RGB OUT RGB IN2 RGB IN1 OUT CONTROL S-VIDEO VIDEO AUDIO IN 15

16 Käyttövalmistelut Virtalähteen liitäntä VAROITUS Noudata erityistä varovaisuutta, kun liität verkkojohdon, sillä väärä tai viallinen liitäntä saattaa aiheuttaa tulipalon ja/tai sähköiskun. Käytä ainoastaan projektorin kanssa tullutta verkkojohtoa. Jos se rikkoutuu, ota yhteys jälleenmyyjään saadaksesi uuden oikean johdon. Liitä verkkojohto ainoastaan pistorasioihin, jotka on luokiteltu käytettäviksi verkkojohdolle määritellyn jännitteen kanssa. Älä koskaan korjaa verkkojohtoa. Älä koskaan yritä kumota kolmipiikkisen pistokkeen maadoitusta. Varmista ennen liittämistä, että virtakytkin on pois päältä olevassa asennossa (on painettu merkillä O merkittyä puolta). Virtakytkin Verkkotulo Verkkojohdon liitin 2. Liitä verkkojohdon liitin projektorin verkkotuloon. Liitä verkkojohdon pistoke kunnolla pistorasiaan. 16

17 ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER STANDBY/ON AUTO BLANK VOLUME MUTE MENU RESET 3M Digital Projector X15i Virta päälle/pois päältä Virta päälle/pois päältä Virran päälle kytkeminen VAROITUS Kun virta on päällä, lähetetään voimakasta valoa. Älä katso projektorin linssiin tai tuuletusaukkoihin. HUOM! Kytke virta oikeassa järjestyksessä. Laita virta päälle ensin projektoriin ennen kuin kytket virran siihen liitettyihin laitteisiin. VIDEO RGB SEARCH - + STANDBY/ONpainike LAMP TEMP POWER INPUT MENU POWER-merkkivalo STANDBY/ON Virtakytkin 2. Varmista, että verkkojohto on liitetty lujasti ja oikein projektoriin ja pistorasiaan. Avaa linssisuojus ja aseta virtakytkin PÄÄLLÄ. Virran merkkivalo palaa oranssina. Odota muutama sekunti, sillä painikkeet eivät kenties toimi muutamaan sekuntiin. Virta (Jatkuvasti oranssi) 3. Paina STANDBY/ON-painiketta projektorista tai kaukosäätimestä. Projektorin lamppu syttyy, ja POWER -osoitinvalo alkaa vilkkua vihreää. Kun virta on täysin päällä, osoitinvalo lakkaa vilkkumasta ja palaa vihreänä. Virta (Vilkkuu vihreänä) Virta (Jatkuvasti vihreä) Valitse kuvan näyttöä varten tulosignaali luvussa Tulosignaalin valinta ( 19) kuvatulla tavalla. 17

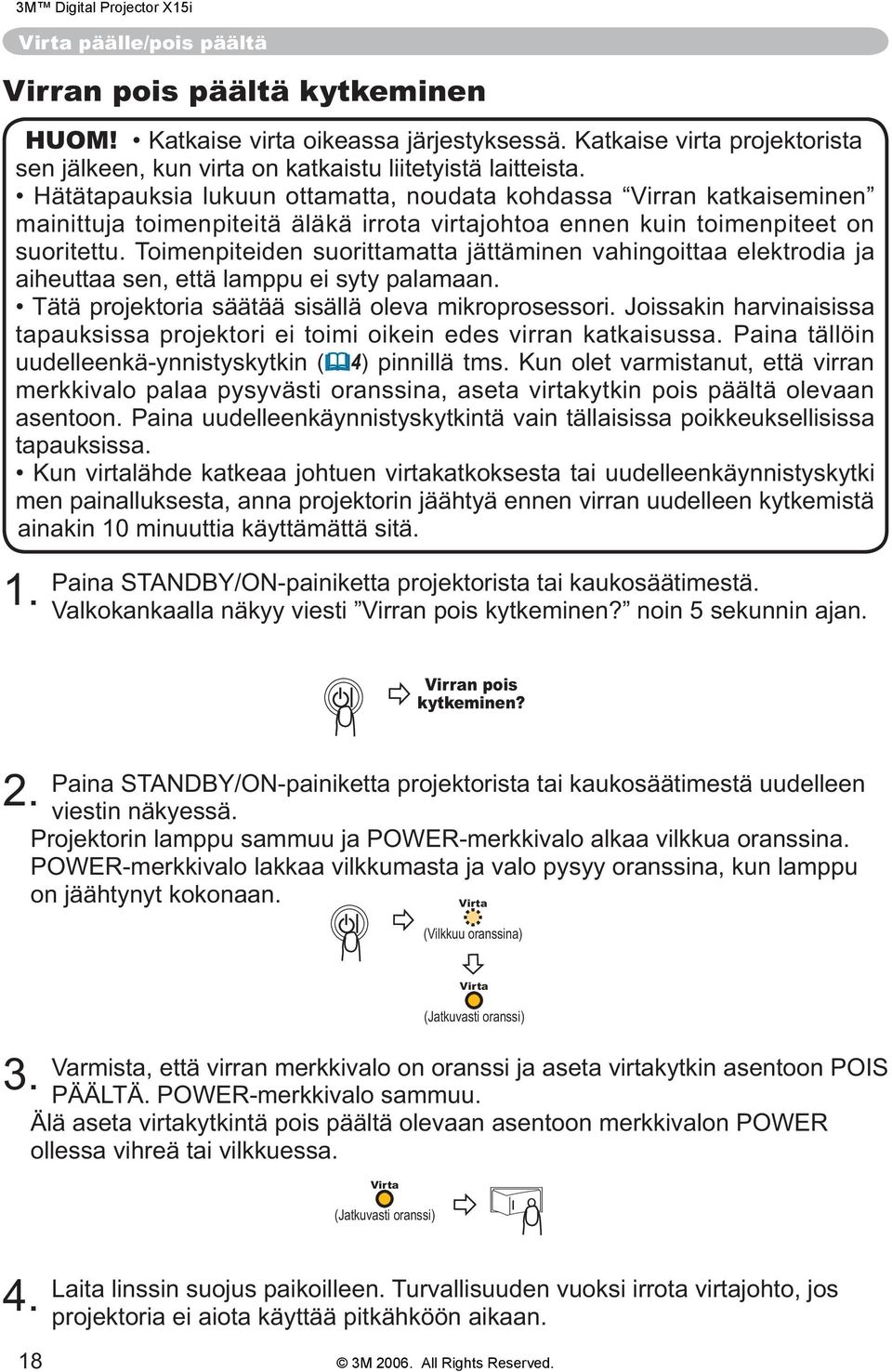

18 Virta päälle/pois päältä Virran pois päältä kytkeminen HUOM! Katkaise virta oikeassa järjestyksessä. Katkaise virta projektorista sen jälkeen, kun virta on katkaistu liitetyistä laitteista. Hätätapauksia lukuun ottamatta, noudata kohdassa Virran katkaiseminen mainittuja toimenpiteitä äläkä irrota virtajohtoa ennen kuin toimenpiteet on suoritettu. Toimenpiteiden suorittamatta jättäminen vahingoittaa elektrodia ja aiheuttaa sen, että lamppu ei syty palamaan. Tätä projektoria säätää sisällä oleva mikroprosessori. Joissakin harvinaisissa tapauksissa projektori ei toimi oikein edes virran katkaisussa. Paina tällöin uudelleenkä-ynnistyskytkin ( 4) pinnillä tms. Kun olet varmistanut, että virran merkkivalo palaa pysyvästi oranssina, aseta virtakytkin pois päältä olevaan asentoon. Paina uudelleenkäynnistyskytkintä vain tällaisissa poikkeuksellisissa tapauksissa. Kun virtalähde katkeaa johtuen virtakatkoksesta tai uudelleenkäynnistyskytki men painalluksesta, anna projektorin jäähtyä ennen virran uudelleen kytkemistä ainakin 10 minuuttia käyttämättä sitä. Paina STANDBY/ON-painiketta projektorista tai kaukosäätimestä. Valkokankaalla näkyy viesti Virran pois kytkeminen? noin 5 sekunnin ajan. Virran pois kytkeminen? 2. Paina STANDBY/ON-painiketta projektorista tai kaukosäätimestä uudelleen viestin näkyessä. Projektorin lamppu sammuu ja POWER-merkkivalo alkaa vilkkua oranssina. POWER-merkkivalo lakkaa vilkkumasta ja valo pysyy oranssina, kun lamppu on jäähtynyt kokonaan. Virta (Vilkkuu oranssina) 3. Varmista, että virran merkkivalo on oranssi ja aseta virtakytkin asentoon POIS PÄÄLTÄ. POWER-merkkivalo sammuu. Älä aseta virtakytkintä pois päältä olevaan asentoon merkkivalon POWER ollessa vihreä tai vilkkuessa. Virta (Jatkuvasti oranssi) Virta (Jatkuvasti oranssi) Laita linssin suojus paikoilleen. Turvallisuuden vuoksi irrota virtajohto, jos projektoria ei aiota käyttää pitkähköön aikaan.

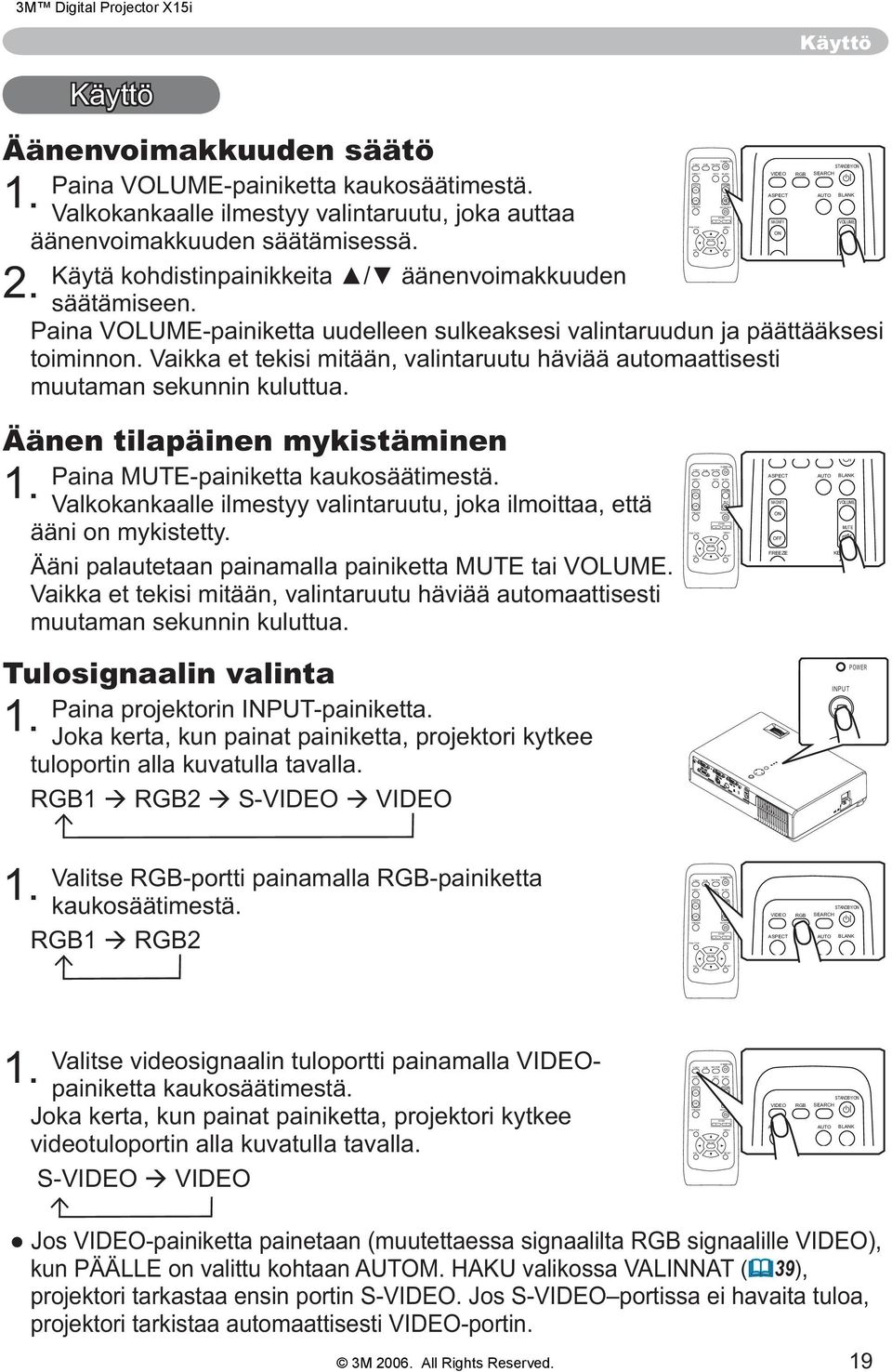

19 STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET 3M Digital Projector X15i Käyttö Käyttö Äänenvoimakkuuden säätö VIDEO RGB SEARCH Paina VOLUME-painiketta kaukosäätimestä. ASPECT AUTO BLANK Valkokankaalle ilmestyy valintaruutu, joka auttaa - MAGNIFY VOLUME ON äänenvoimakkuuden säätämisessä. MUTE 2. säätämiseen. Paina VOLUME-painiketta uudelleen sulkeaksesi valintaruudun ja päättääksesi toiminnon. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. STANDBY/ON Äänen tilapäinen mykistäminen Paina MUTE-painiketta kaukosäätimestä. Valkokankaalle ilmestyy valintaruutu, joka ilmoittaa, että ääni on mykistetty. Ääni palautetaan painamalla painiketta MUTE tai VOLUME. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. Tulosignaalin valinta Paina projektorin INPUT-painiketta. Joka kerta, kun painat painiketta, projektori kytkee tuloportin alla kuvatulla tavalla. RGB1 RGB2 S-VIDEO VIDEO Valitse RGB-portti painamalla RGB-painiketta kaukosäätimestä. RGB1 RGB2 - - ASPECT AUTO BLANK MAGNIFY VOLUME ON MUTE OFF FREEZE POWER INPUT STANDBY/ON VIDEO SEARCH RGB ASPECT AUTO BLANK Valitse videosignaalin tuloportti painamalla VIDEOpainiketta kaukosäätimestä. Joka kerta, kun painat painiketta, projektori kytkee videotuloportin alla kuvatulla tavalla. S-VIDEO VIDEO - STANDBY/ON VIDEO RGB SEARCH ASPECT AUTO BLANK Jos VIDEO-painiketta painetaan (muutettaessa signaalilta RGB signaalille VIDEO), kun PÄÄLLE on valittu kohtaan AUTOM. HAKU valikossa VALINNAT ( 39), projektori tarkastaa ensin portin S-VIDEO. Jos S-VIDEO portissa ei havaita tuloa, projektori tarkistaa automaattisesti VIDEO-portin. 19

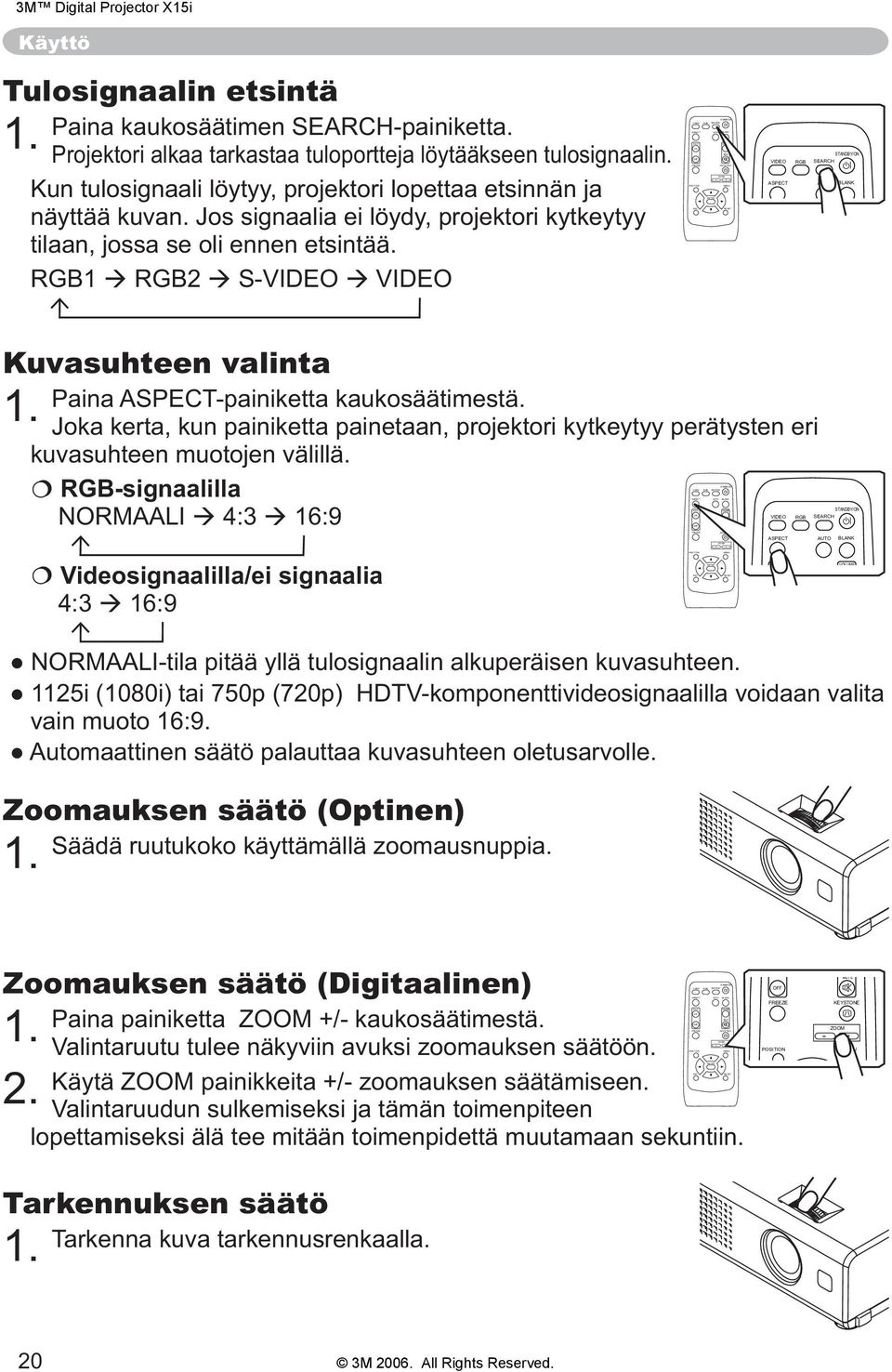

20 STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC ENTER AUTO BLANK VOLUME MUTE + MENU RESET 3M Digital Projector X15i Käyttö Tulosignaalin etsintä Paina kaukosäätimen SEARCH-painiketta. Projektori alkaa tarkastaa tuloportteja löytääkseen tulosignaalin. Kun tulosignaali löytyy, projektori lopettaa etsinnän ja näyttää kuvan. Jos signaalia ei löydy, projektori kytkeytyy tilaan, jossa se oli ennen etsintää. RGB1 RGB2 S-VIDEO VIDEO - STANDBY/ON VIDEO RGB SEARCH ASPECT AUTO BLANK Kuvasuhteen valinta Paina ASPECT-painiketta kaukosäätimestä. Joka kerta, kun painiketta painetaan, projektori kytkeytyy perätysten eri kuvasuhteen muotojen välillä. RGB-signaalilla 4:3 16:9 Videosignaalilla/ei signaalia 4:3 16:9 vain muoto 16:9. Zoomauksen säätö (Optinen) Säädä ruutukoko käyttämällä zoomausnuppia. - STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY AUTO BLANK VOLUME Zoomauksen säätö (Digitaalinen) 2. Paina painiketta +/- kaukosäätimestä. Valintaruutu tulee näkyviin avuksi zoomauksen säätöön. Käytä painikkeita +/- zoomauksen säätämiseen. Valintaruudun sulkemiseksi ja tämän toimenpiteen lopettamiseksi älä tee mitään toimenpidettä muutamaan sekuntiin. Tarkennuksen säätö Tarkenna kuva tarkennusrenkaalla. - OFF FREEZE POSITION - MUTE + MENU 20
