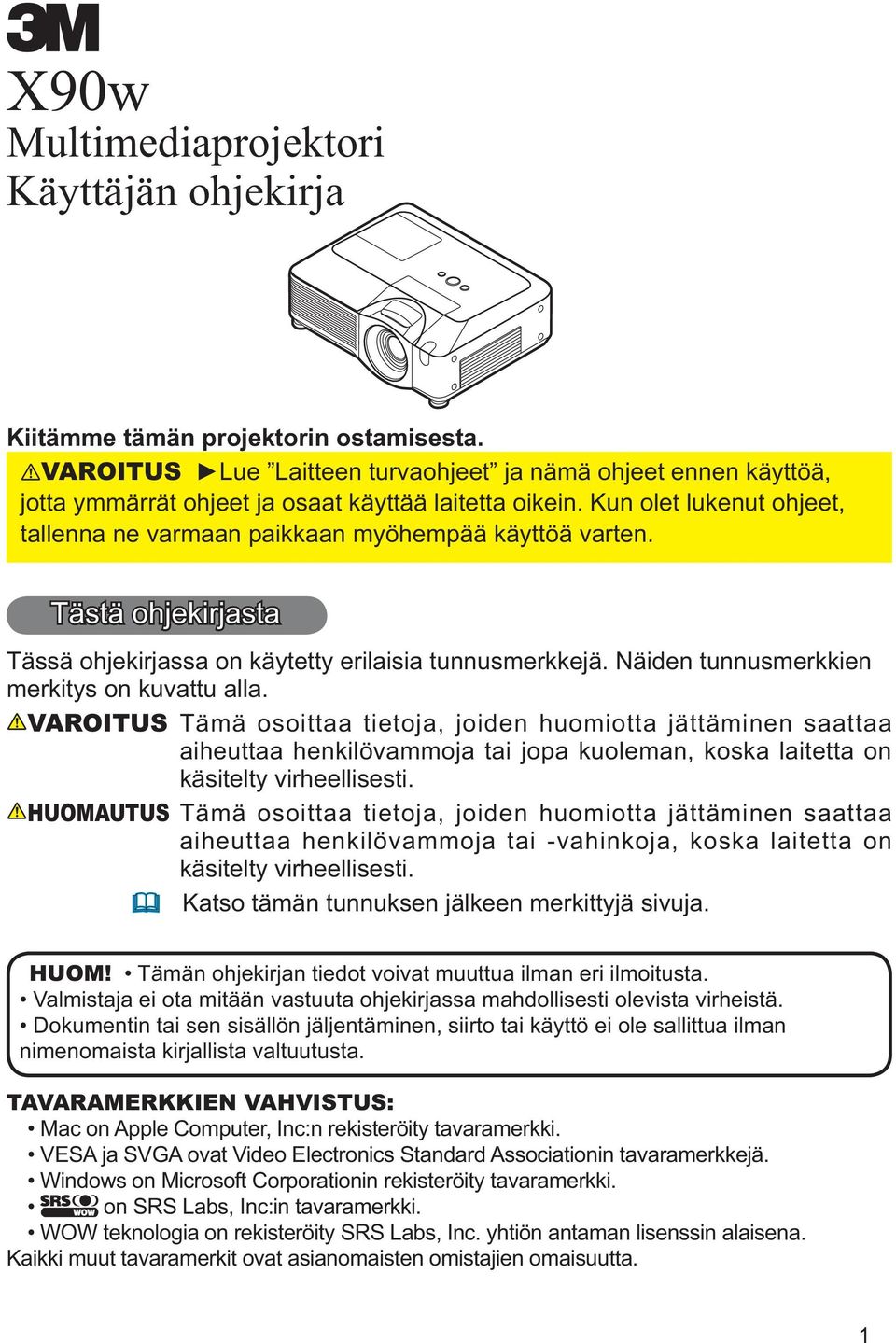

1 X90w Multimediaprojektori Käyttäjän ohjekirja Kiitämme tämän projektorin ostamisesta. VAROITUS Lue Laitteen turvaohjeet ja nämä ohjeet ennen käyttöä, jotta ymmärrät ohjeet ja osaat käyttää laitetta oikein. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Tästä ohjekirjasta Tässä ohjekirjassa on käytetty erilaisia tunnusmerkkejä. Näiden tunnusmerkkien merkitys on kuvattu alla. VAROITUS Tämä osoittaa tietoja, joiden huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai jopa kuoleman, koska laitetta on käsitelty virheellisesti. HUOMAUTUS Tämä osoittaa tietoja, joiden huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai -vahinkoja, koska laitetta on käsitelty virheellisesti. Katso tämän tunnuksen jälkeen merkittyjä sivuja. HUOM! Tämän ohjekirjan tiedot voivat muuttua ilman eri ilmoitusta. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti olevista virheistä. Dokumentin tai sen sisällön jäljentäminen, siirto tai käyttö ei ole sallittua ilman nimenomaista kirjallista valtuutusta. TAVARAMERKKIEN VAHVISTUS: Mac on Apple Computer, Inc:n rekisteröity tavaramerkki. VESA ja SVGA ovat Video Electronics Standard Associationin tavaramerkkejä. Windows on Microsoft Corporationin rekisteröity tavaramerkki. on SRS Labs, Inc:in tavaramerkki. WOW teknologia on rekisteröity SRS Labs, Inc. yhtiön antaman lisenssin alaisena. Kaikki muut tavaramerkit ovat asianomaisten omistajien omaisuutta. 1

2 2 Sisältö Sisältö Tästä ohjekirjasta Sisältö... 2 Projektorin ominaisuudet... 3 Valmistelutoime Pakkauksen Sisältö...3 Kiinnitä linssin suojus....3 Osien nimet Projektori...4 Säätöpaneeli...5 Takapaneeli...5 Kaukosäädin....6 Käyttövalmistelut... 7 Sijoittaminen....8 Projektorin kohottajan säätö....9 Turvatangon ja aukon käyttö...9 Laitteiden liittäminen SD-kortin ja USB-muistin asettaminen...12 Aukon kannen lukon käyttö...13 Virtalähteen liitäntä Kaukosäädin Laserkohdistin...14 Paristojen asetus...14 Kaukosäätimen signaalista Kaukosäätimen signaalin taajuuden muuttaminen...15 Käyttö langallisena kaukosäätimenä...16 Käyttö tavallisena PC-hiirenä & näppäimistönä Virta päälle/pois päältä Virran päälle kytkeminen...17 Virran pois päältä kytkeminen...17 Käyttö Äänenvoimakkuuden säätö...18 Äänen tilapäinen mykistäminen...18 Tulosignaalin valinta Tulosignaalin etsintä Kuvasuhteen valinta Zoomauksen ja tarkkuuden säätö..20 Linssin siirron säätö...20 Automaattisen säätötoiminnon käyttö...20 Asennon säätö Keystone-vääristymien korjaus...21 Suurennusominaisuuden käyttö...22 Valkokankaan pysäyttäminen Valkokankaan tilapäinen tyhjennys...23 Valikkotoimintojen käyttö HELPPO-valikko KUVASUHDE,AUTO KEYST SUORITA, KEYSTONE, KEYSTONE, KUVAMUOTO, KIRKKAUS, KONTRASTI, VÄRI, VÄRISAVY, TERÄVYYS, ÄÄNITASO, PEILIKUVA, PALAUTA, SUODATIN IKÄ, KIELI, Siirry ed. valikkoon... KUVA-valikko KIRKKAUS, KONTRASTI, GAMMA, VÄRI LÄMP., VÄRI, VÄRISAVY, TERÄVYYS, AKT. IIRIS, OMA MUISTI NÄYTTÖ-valikko KUVASUHDE, OVER SCAN, VERT.SIJ., HOR.SIJ., H VAIHE, HOR. KOKO, AUTOM. SÄÄDÖN TOTEUTUS LIITÄNNÄT-valikko ETENEVÄ, VIDEO NR, 3D-YCS, VÄRIAVARUUS, COMPONENT, VIDEOFORM., M1-D, KUVALUKKO, RGB TULO, RESOLUUTIO SÄÄTÖ-valikko AUTO KEYST SUORITA, KEYSTONE, KEYSTONE, ÄÄNITASO, PEILIKUVA AUDIO-valikko ÄÄNI, DISKANTTI, BASSO, SRS WOW, KAIUTIN,AUDIO NÄYTTÖ-valikko KIELI, VALIKKO AS., TYHJÄ,ALOITUS, Oma Kuva, Oma Kuva Lock, VIESTI, LÄHTEENNIMI VALINNAT-valikko AUTOM. HAKU, AUTO KEYST, AUTOM VIR KYT,AUTO POIS, LAMPPU IKÄ, SUODATIN IKÄ, OMA PAINIKE, PALVELU, PALVELU MIU-valikko SUORA MUOTO, ESITYS ILMAN PC :TÄ, e-shot, ASETUS, INFORMAATIO, PALVELU Huolto Lamppu Ilmansuodatin Sisäisen kellon paristo Muu huolto Vianetsintä Liittyvät viestit Merkkivaloista Ilmiöitä, jotka voidaan helposti tulkita laitevioiksi...68 Tekniset tiedot Teknisiä tietoja (vain englanniksi) (Katso tämän kirjasen lopusta, vaikkakin tiedot ovat vain englanniksi.)

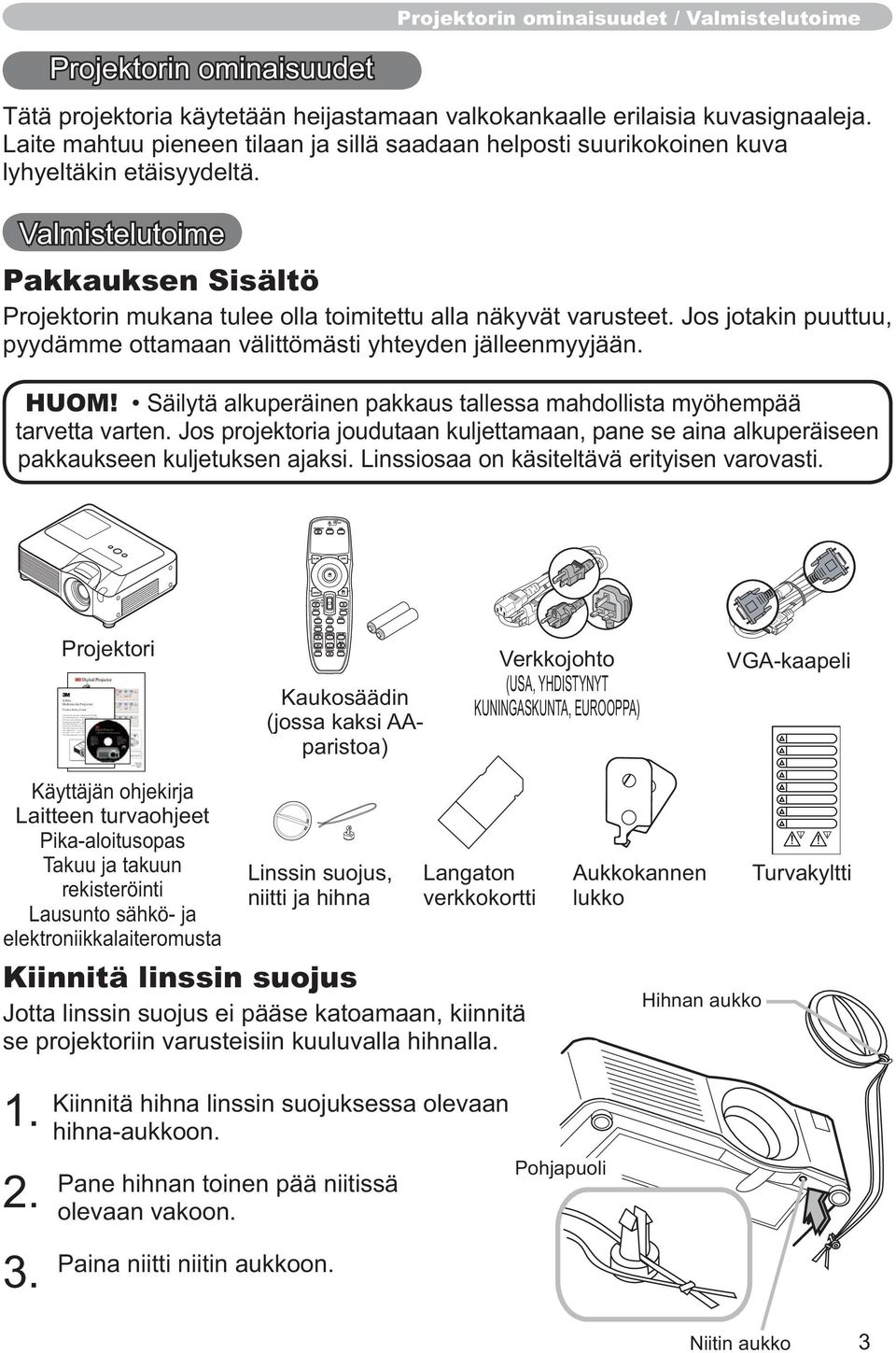

3 Product Safety Guide X90w Projecteur multimedia - Guide de Sécurité de Produit X90w Multimedia-Projektor - Sicherheitsanleitung des Geräts X90w Proyector de Multimedia - Guiá de Seguridad del Producto X90w Proiettore Multimediale - Guida di Sicurezza del Prodotto X90w Multimedia Projector - Veiligheidsgids op Product X90w Projector dos Multimedia - Guia da Segurança de Produto X90w Multimedia-Projector- Bruksanvisning för Produktsäkerhets X90w X90w X90w Multimediaprojektori - Laitteen turvaohjeet Projektorin ominaisuudet / Valmistelutoime Projektorin ominaisuudet Tätä projektoria käytetään heijastamaan valkokankaalle erilaisia kuvasignaaleja. Laite mahtuu pieneen tilaan ja sillä saadaan helposti suurikokoinen kuva lyhyeltäkin etäisyydeltä. Valmistelutoime Pakkauksen Sisältö Projektorin mukana tulee olla toimitettu alla näkyvät varusteet. Jos jotakin puuttuu, pyydämme ottamaan välittömästi yhteyden jälleenmyyjään. HUOM! Säilytä alkuperäinen pakkaus tallessa mahdollista myöhempää tarvetta varten. Jos projektoria joudutaan kuljettamaan, pane se aina alkuperäiseen pakkaukseen kuljetuksen ajaksi. Linssiosaa on käsiteltävä erityisen varovasti. Projektori X90w Multimedia Projector Kaukosäädin (jossa kaksi AAparistoa) Verkkojohto (USA, YHDISTYNYT KUNINGASKUNTA, EUROOPPA) VGA-kaapeli Käyttäjän ohjekirja Laitteen turvaohjeet Pika-aloitusopas Takuu ja takuun rekisteröinti Lausunto sähkö- ja elektroniikkalaiteromusta Linssin suojus, niitti ja hihna Langaton verkkokortti Kiinnitä linssin suojus Jotta linssin suojus ei pääse katoamaan, kiinnitä se projektoriin varusteisiin kuuluvalla hihnalla. Aukkokannen lukko Hihnan aukko Turvakyltti Kiinnitä hihna linssin suojuksessa olevaan hihna-aukkoon. Pane hihnan toinen pää niitissä olevaan vakoon. Paina niitti niitin aukkoon. Pohjapuoli Niitin aukko 3

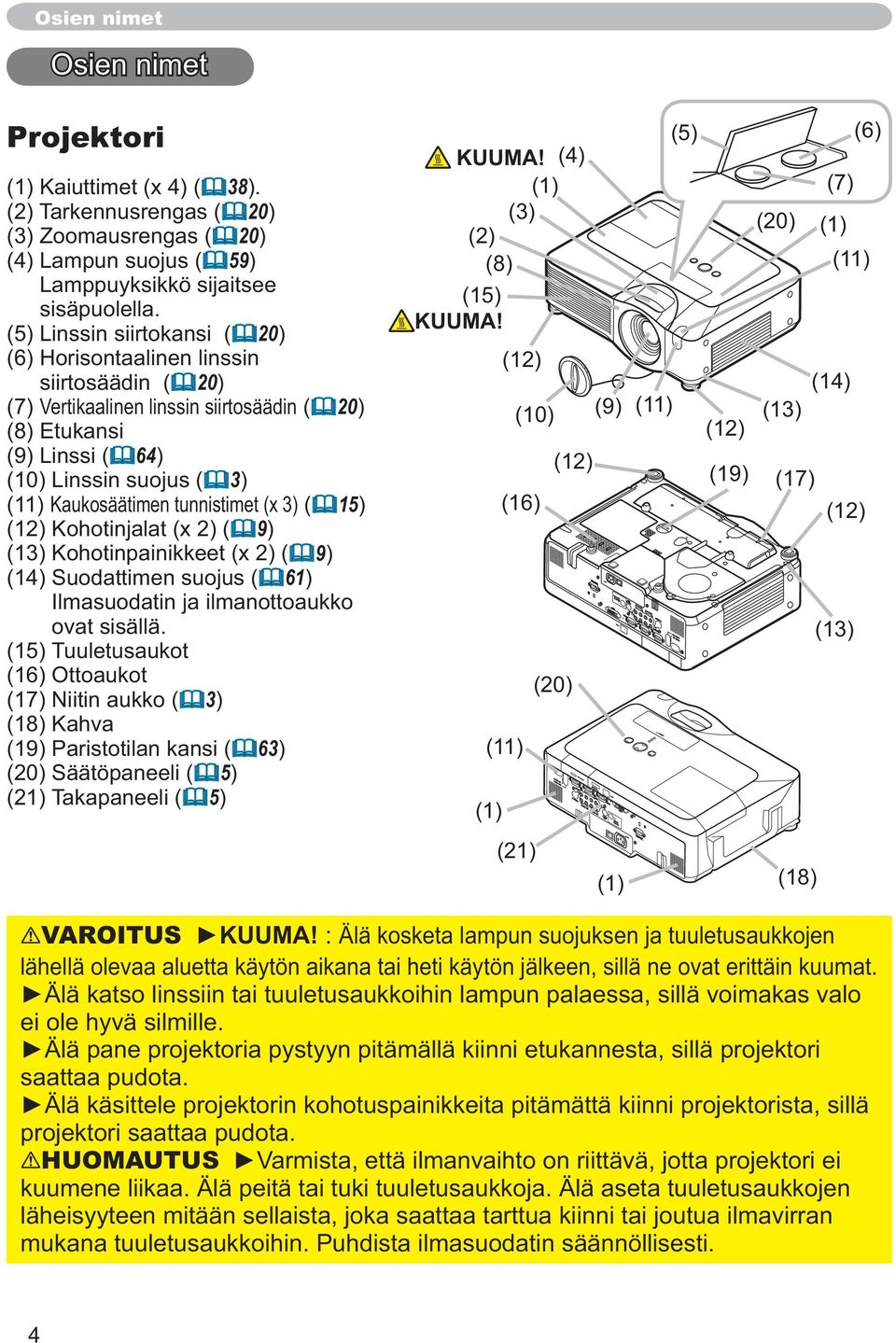

4 Osien nimet Osien nimet Projektori (1) Kaiuttimet (x 4) ( 38). (2) Tarkennusrengas ( 20) (3) Zoomausrengas ( 20) (4) Lampun suojus ( 59) Lamppuyksikkö sijaitsee sisäpuolella. (5) Linssin siirtokansi ( 20) (6) Horisontaalinen linssin siirtosäädin ( 20) (7) Vertikaalinen linssin siirtosäädin ( 20) (8) Etukansi (9) Linssi ( 64) (10) Linssin suojus ( 3) (11) Kaukosäätimen tunnistimet (x 3) ( 15) (12) Kohotinjalat (x 2) ( 9) (13) Kohotinpainikkeet (x 2) ( 9) (14) Suodattimen suojus ( 61) Ilmasuodatin ja ilmanottoaukko ovat sisällä. (15) Tuuletusaukot (16) Ottoaukot (17) Niitin aukko ( 3) (18) Kahva (19) Paristotilan kansi ( 63) (20) Säätöpaneeli ( 5) (21) Takapaneeli ( 5) (5) KUUMA! (4) (1) (3) (2) (8) (15) KUUMA! (12) (10) (9) (11) (12) (12) (19) (16) (20) (11) (1) (21) (1) (6) (7) (20) (1) (11) (14) (13) (17) (12) (13) (18) VAROITUS KUUMA! : Älä kosketa lampun suojuksen ja tuuletusaukkojen lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, sillä ne ovat erittäin kuumat. ei ole hyvä silmille. saattaa pudota. projektori saattaa pudota. HUOMAUTUS kuumene liikaa. Älä peitä tai tuki tuuletusaukkoja. Älä aseta tuuletusaukkojen läheisyyteen mitään sellaista, joka saattaa tarttua kiinni tai joutua ilmavirran mukana tuuletusaukkoihin. Puhdista ilmasuodatin säännöllisesti. 4

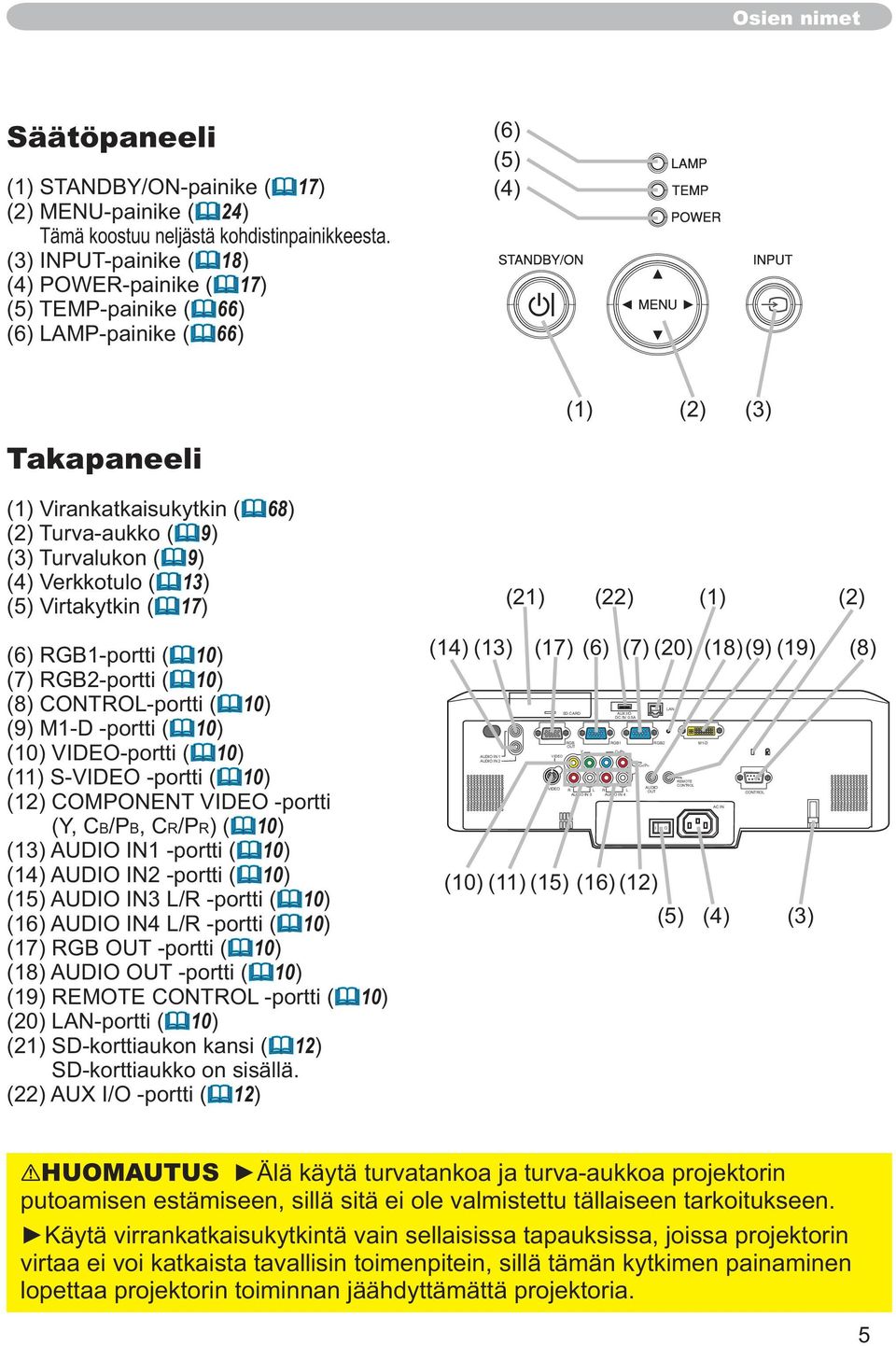

5 Osien nimet Säätöpaneeli (1) STANDBY/ON-painike ( 17) (2) MENU-painike ( 24) Tämä koostuu neljästä kohdistinpainikkeesta. (3) INPUT-painike ( 18) (4) POWER-painike ( 17) (5) TEMP-painike ( 66) (6) LAMP-painike ( 66) (6) (5) (4) (1) (2) (3) Takapaneeli (1) Virankatkaisukytkin ( 68) (2) Turva-aukko ( 9) (3) Turvalukon ( 9) (4) Verkkotulo ( 13) (5) Virtakytkin ( 17) (21) (22) (1) (2) (6) RGB1-portti ( 10) (7) RGB2-portti ( 10) (8) CONTROL-portti ( 10) (9) M1-D -portti ( 10) (10) VIDEO-portti ( 10) (11) S-VIDEO -portti ( 10) (12) COMPONENT VIDEO -portti (Y, CB/PB, CR/PR) ( 10) (13) AUDIO IN1 -portti ( 10) (14) AUDIO IN2 -portti ( 10) (15) AUDIO IN3 L/R -portti ( 10) (16) AUDIO IN4 L/R -portti ( 10) (17) RGB OUT -portti ( 10) (18) AUDIO OUT -portti ( 10) (19) REMOTE CONTROL -portti ( 10) (20) LAN-portti ( 10) (21) SD-korttiaukon kansi ( 12) SD-korttiaukko on sisällä. (22) AUX I/O -portti ( 12) (14) (13) (17) (6) (7) (20) (18)(9) (19) (8) (10) (11) (15) (16) (12) (5) (4) (3) HUOMAUTUS putoamisen estämiseen, sillä sitä ei ole valmistettu tällaiseen tarkoitukseen. virtaa ei voi katkaista tavallisin toimenpitein, sillä tämän kytkimen painaminen lopettaa projektorin toiminnan jäähdyttämättä projektoria. 5

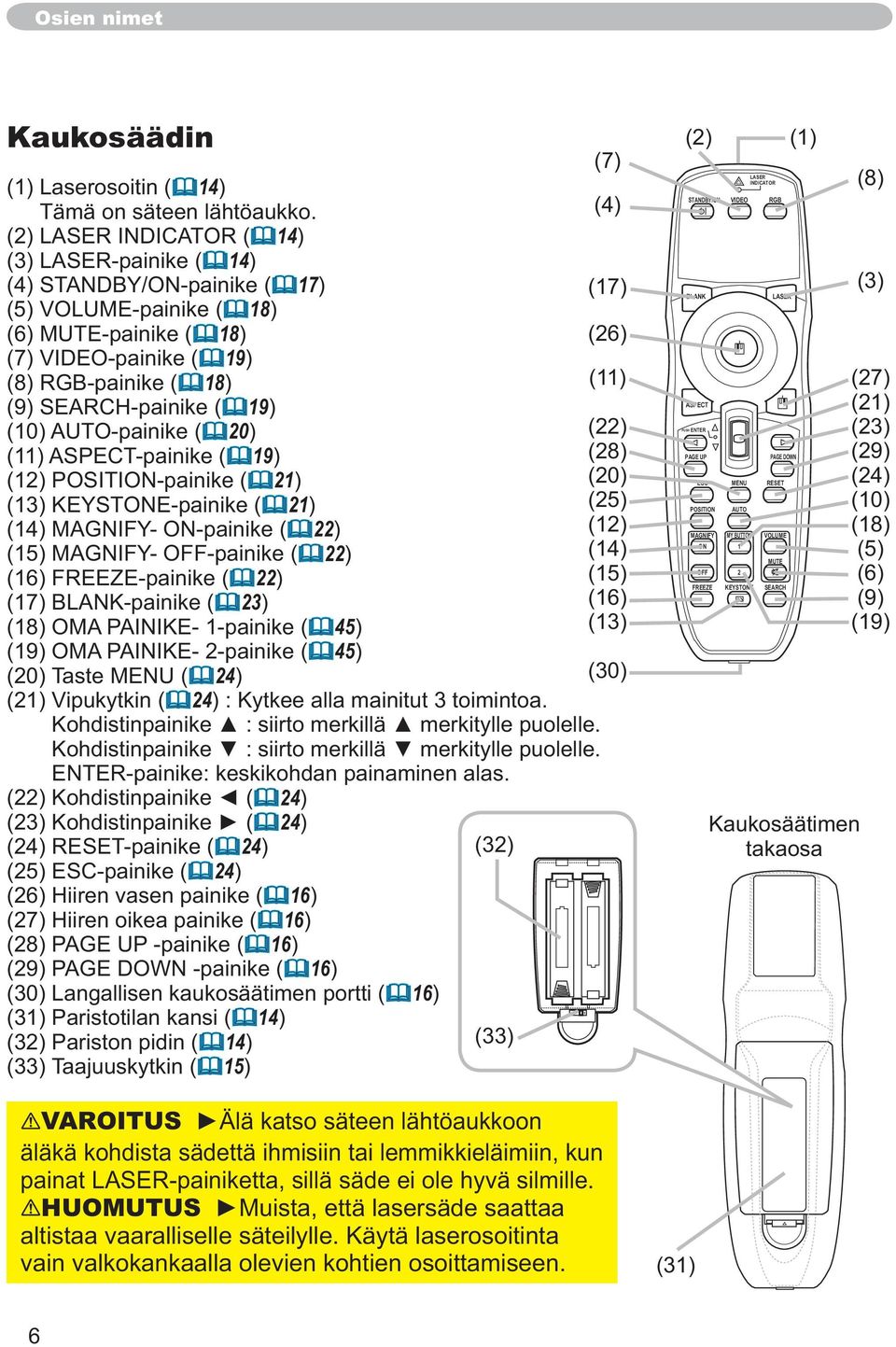

6 Osien nimet Kaukosäädin (1) Laserosoitin ( 14) Tämä on säteen lähtöaukko. (2) LASER INDICATOR ( 14) (3) LASER-painike ( 14) (4) STANDBY/ON-painike ( 17) (5) VOLUME-painike ( 18) (6) MUTE-painike ( 18) (7) VIDEO-painike ( 19) (8) RGB-painike ( 18) (9) SEARCH-painike ( 19) (10) AUTO-painike ( 20) (11) ASPECT-painike ( 19) (12) POSITION-painike ( 21) (13) KEYSTONE-painike ( 21) (14) MAGNIFY- ON-painike ( 22) (15) MAGNIFY- OFF-painike ( 22) (16) FREEZE-painike ( 22) (17) BLANK-painike ( 23) (18) OMA PAINIKE- 1-painike ( 45) (19) OMA PAINIKE- 2-painike ( 45) (20) Taste MENU ( 24) (21) Vipukytkin ( 24) : Kytkee alla mainitut 3 toimintoa. ENTER-painike: keskikohdan painaminen alas. 24) 24) (24) RESET-painike ( 24) (25) ESC-painike ( 24) (26) Hiiren vasen painike ( 16) (27) Hiiren oikea painike ( 16) (28) PAGE UP -painike ( 16) (29) PAGE DOWN -painike ( 16) (30) Langallisen kaukosäätimen portti ( 16) (31) Paristotilan kansi ( 14) (32) Pariston pidin ( 14) (33) Taajuuskytkin ( 15) (32) (33) VAROITUS Älä katso säteen lähtöaukkoon äläkä kohdista sädettä ihmisiin tai lemmikkieläimiin, kun painat LASER-painiketta, sillä säde ei ole hyvä silmille. HUOMUTUS altistaa vaaralliselle säteilylle. Käytä laserosoitinta vain valkokankaalla olevien kohtien osoittamiseen. (7) (4) (17) (26) (11) (22) (28) (20) (25) (12) (14) (15) (16) (13) (30) BLANK ASPECT PUSH ENTER PAGE UP (31) (2) (1) STANDBY/ON VIDEO RGB LASER ESC MENU RESET POSITION AUTO MAGNIFY MY BUTTON VOLUME ON 1 OFF 2 LASER INDICATOR PAGE DOWN MUTE FREEZE KEYSTONE SEARCH Kaukosäätimen takaosa (8) (3) (27) (21) (23) (29) (24) (10) (18) (5) (6) (9) (19) 6

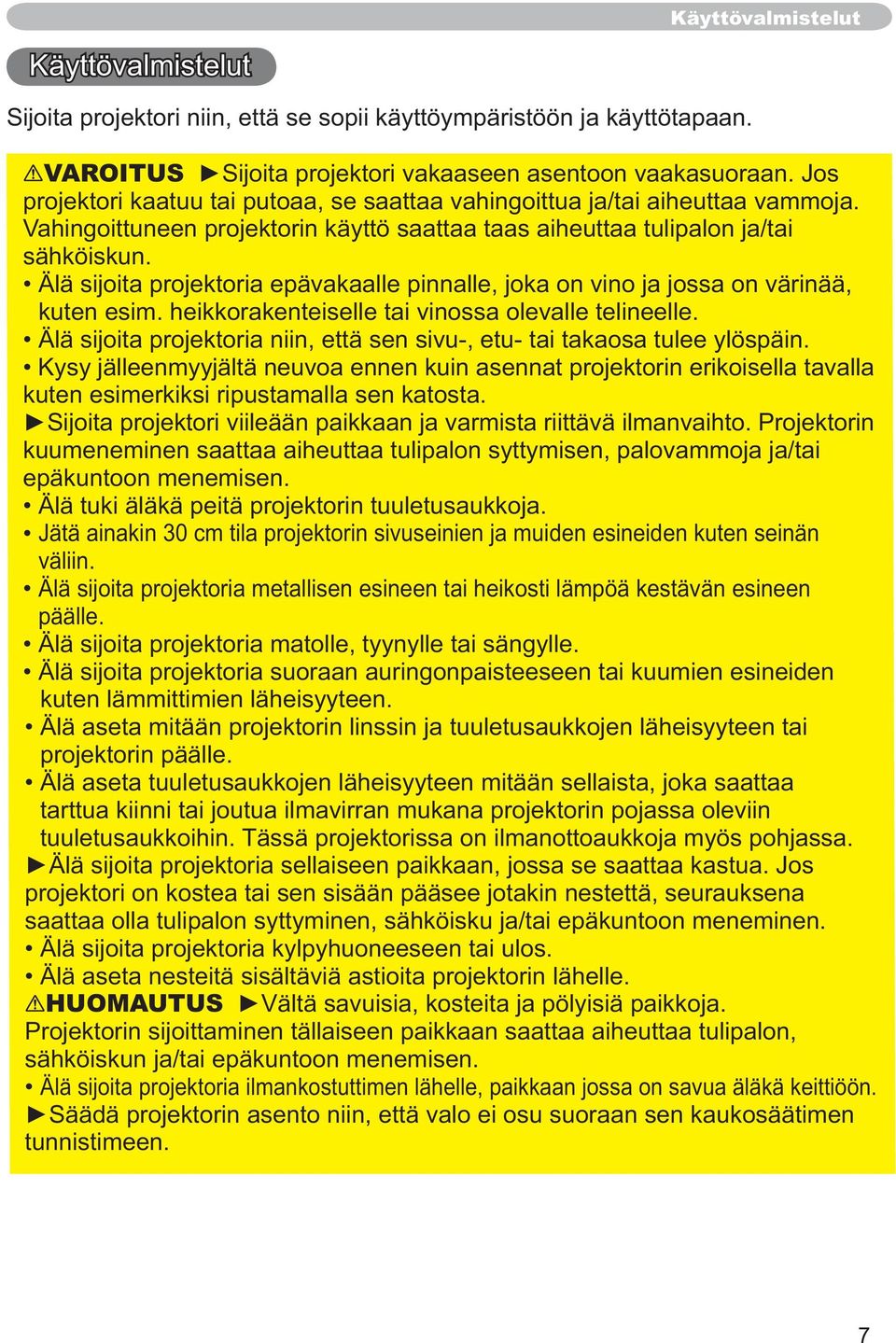

7 Käyttövalmistelut Käyttövalmistelut Sijoita projektori niin, että se sopii käyttöympäristöön ja käyttötapaan. VAROITUS projektori kaatuu tai putoaa, se saattaa vahingoittua ja/tai aiheuttaa vammoja. Vahingoittuneen projektorin käyttö saattaa taas aiheuttaa tulipalon ja/tai sähköiskun. Älä sijoita projektoria epävakaalle pinnalle, joka on vino ja jossa on värinää, kuten esim. heikkorakenteiselle tai vinossa olevalle telineelle. Älä sijoita projektoria niin, että sen sivu-, etu- tai takaosa tulee ylöspäin. Kysy jälleenmyyjältä neuvoa ennen kuin asennat projektorin erikoisella tavalla kuten esimerkiksi ripustamalla sen katosta. kuumeneminen saattaa aiheuttaa tulipalon syttymisen, palovammoja ja/tai epäkuntoon menemisen. Älä tuki äläkä peitä projektorin tuuletusaukkoja. Jätä ainakin 30 cm tila projektorin sivuseinien ja muiden esineiden kuten seinän väliin. Älä sijoita projektoria metallisen esineen tai heikosti lämpöä kestävän esineen päälle. Älä sijoita projektoria matolle, tyynylle tai sängylle. Älä sijoita projektoria suoraan auringonpaisteeseen tai kuumien esineiden kuten lämmittimien läheisyyteen. Älä aseta mitään projektorin linssin ja tuuletusaukkojen läheisyyteen tai projektorin päälle. Älä aseta tuuletusaukkojen läheisyyteen mitään sellaista, joka saattaa tarttua kiinni tai joutua ilmavirran mukana projektorin pojassa oleviin tuuletusaukkoihin. Tässä projektorissa on ilmanottoaukkoja myös pohjassa. projektori on kostea tai sen sisään pääsee jotakin nestettä, seurauksena saattaa olla tulipalon syttyminen, sähköisku ja/tai epäkuntoon meneminen. Älä sijoita projektoria kylpyhuoneeseen tai ulos. Älä aseta nesteitä sisältäviä astioita projektorin lähelle. HUOMAUTUS Projektorin sijoittaminen tällaiseen paikkaan saattaa aiheuttaa tulipalon, sähköiskun ja/tai epäkuntoon menemisen. Älä sijoita projektoria ilmankostuttimen lähelle, paikkaan jossa on savua äläkä keittiöön. tunnistimeen. 7

8 Käyttövalmistelut Sijoittaminen Katso seuraavia kuvia ja taulukoita päätelläksesi valkokankaan koon ja heijastusetäisyyden. Taulukossa olevat arvot on laskettu täysikokoiselle valkokankaalle: (a) Valkokankaan koko (vinottain mitattu) (b) Heijastusetäisyys (±10%) (c) Näytön korkeus (±10%), kun vertikaalinen linssin siirto ( 20) on säädetty kokonaan ylös. Vaakatasolla (b) (a) (c) ylös (c) alas Ripustettu katosta (a) (c) ylös (c) alas (b) Jätä ainakin 30 cm tila projektorin sivuseinien ja muiden esineiden kuten seinän väliin. Kysy jälleenmyyjältä neuvoa ennen kuin asennat projektorin erikoisella tavalla kuten esimerkiksi ripustamalla sen katosta. (a) Valkokankaan koko [tuumaa (m)] 4:3 valkokangas 16:9 valkokangas (b) Projektorin etäisyys [m (tuumaa)] (c) Valkokankaan korkeus [cm (tuumaa)] (b) Projektorin etäisyys [m (tuumaa)] (c) Valkokankaan korkeus [cm (tuumaa)] Väh. Enint. alas ylös Väh. Enint. alas ylös 30 (0,8) 0,9 (35) 1,1 (42) 5 (2) 41 (16) 1,0 (38) 1,2 (46) -1 (0) 39 (15) 40 (1,0) 1,2 (47) 1,4 (57) 6 (2) 55 (22) 1,3 (51) 1,6 (62) -2 (-1) 51 (20) 60 (1,5) 1,8 (71) 2,2 (86) 9 (4) 82 (32) 2,0 (78) 2,4 (94) -2 (-1) 77 (30) 70 (1,8) 2,1 (83) 2,6 (100) 11 (4) 96 (38) 2,3 (91) 2,8 (110) -3 (-1) 90 (35) 80 (2,0) 2,4 (96) 2,9 (115) 12 (5) 110 (43) 2,6 (104) 3,2 (126) -3 (-1) 103 (41) 90 (2,3) 2,7 (108) 3,3 (130) 14 (5) 123 (49) 3,0 (117) 3,6 (141) -4 (-1) 116 (46) 100 (2,5) 3,0 (120) 3,7 (144) 15 (6) 137 (54) 3,3 (131) 4,0 (157) -4 (-2) 129 (51) 120 (3,0) 3,7 (144) 4,4 (174) 18 (7) 165 (65) 4,0 (157) 4,8 (189) -5 (-2) 154 (61) 150 (3,8) 4,6 (181) 5,5 (217) 23 (9) 206 (81) 5,0 (197) 6,0 (237) -6 (-2) 193 (76) 200 (5,1) 6,1 (241) 7,4 (291) 30 (12) 274 (108) 6,7 (263) 8,0 (317) -8 (-3) 257 (101) 250 (6,4) 7,7 (302) 9,2 (364) 38 (15) 343 (135) 8,4 (329) 10,1 (396) -10 (-4) 322 (127) 300 (7,6) 9,2 (363) 11,1 (437) 46 (18) 411 (162) 10,0 (395) 12,1 (476) -12 (-5) 386 (152) 350 (8,9) 10,8 (424) 13,0 (510) 53 (21) 480 (189) 11,7 (462) 14,1 (556) -15 (-6) 450 (177) 8

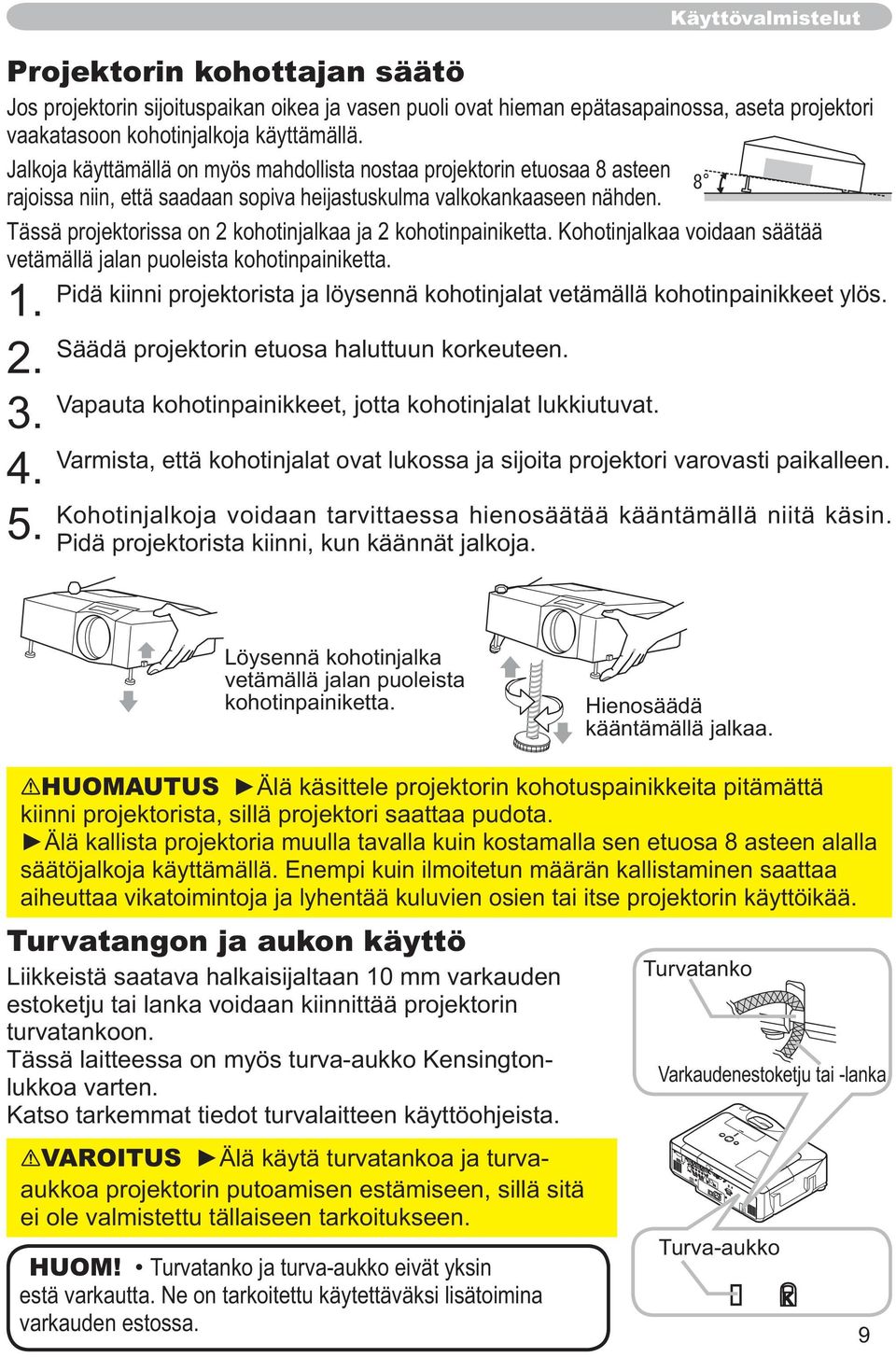

9 Projektorin kohottajan säätö Jos projektorin sijoituspaikan oikea ja vasen puoli ovat hieman epätasapainossa, aseta projektori vaakatasoon kohotinjalkoja käyttämällä. Jalkoja käyttämällä on myös mahdollista nostaa projektorin etuosaa 8 asteen rajoissa niin, että saadaan sopiva heijastuskulma valkokankaaseen nähden. Tässä projektorissa on 2 kohotinjalkaa ja 2 kohotinpainiketta. Kohotinjalkaa voidaan säätää vetämällä jalan puoleista kohotinpainiketta. Pidä kiinni projektorista ja löysennä kohotinjalat vetämällä kohotinpainikkeet ylös Säädä projektorin etuosa haluttuun korkeuteen. Vapauta kohotinpainikkeet, jotta kohotinjalat lukkiutuvat. Käyttövalmistelut Varmista, että kohotinjalat ovat lukossa ja sijoita projektori varovasti paikalleen. Kohotinjalkoja voidaan tarvittaessa hienosäätää kääntämällä niitä käsin. Pidä projektorista kiinni, kun käännät jalkoja. Löysennä kohotinjalka vetämällä jalan puoleista kohotinpainiketta. Hienosäädä kääntämällä jalkaa. HUOMAUTUS kiinni projektorista, sillä projektori saattaa pudota. Älä kallista projektoria muulla tavalla kuin kostamalla sen etuosa 8 asteen alalla säätöjalkoja käyttämällä. Enempi kuin ilmoitetun määrän kallistaminen saattaa aiheuttaa vikatoimintoja ja lyhentää kuluvien osien tai itse projektorin käyttöikää. Turvatangon ja aukon käyttö Liikkeistä saatava halkaisijaltaan 10 mm varkauden estoketju tai lanka voidaan kiinnittää projektorin turvatankoon. Tässä laitteessa on myös turva-aukko Kensingtonlukkoa varten. Katso tarkemmat tiedot turvalaitteen käyttöohjeista. VAROITUS aukkoa projektorin putoamisen estämiseen, sillä sitä ei ole valmistettu tällaiseen tarkoitukseen. HUOM! Turvatanko ja turva-aukko eivät yksin estä varkautta. Ne on tarkoitettu käytettäväksi lisätoimina varkauden estossa. Turvatanko Varkaudenestoketju tai -lanka Turva-aukko 9

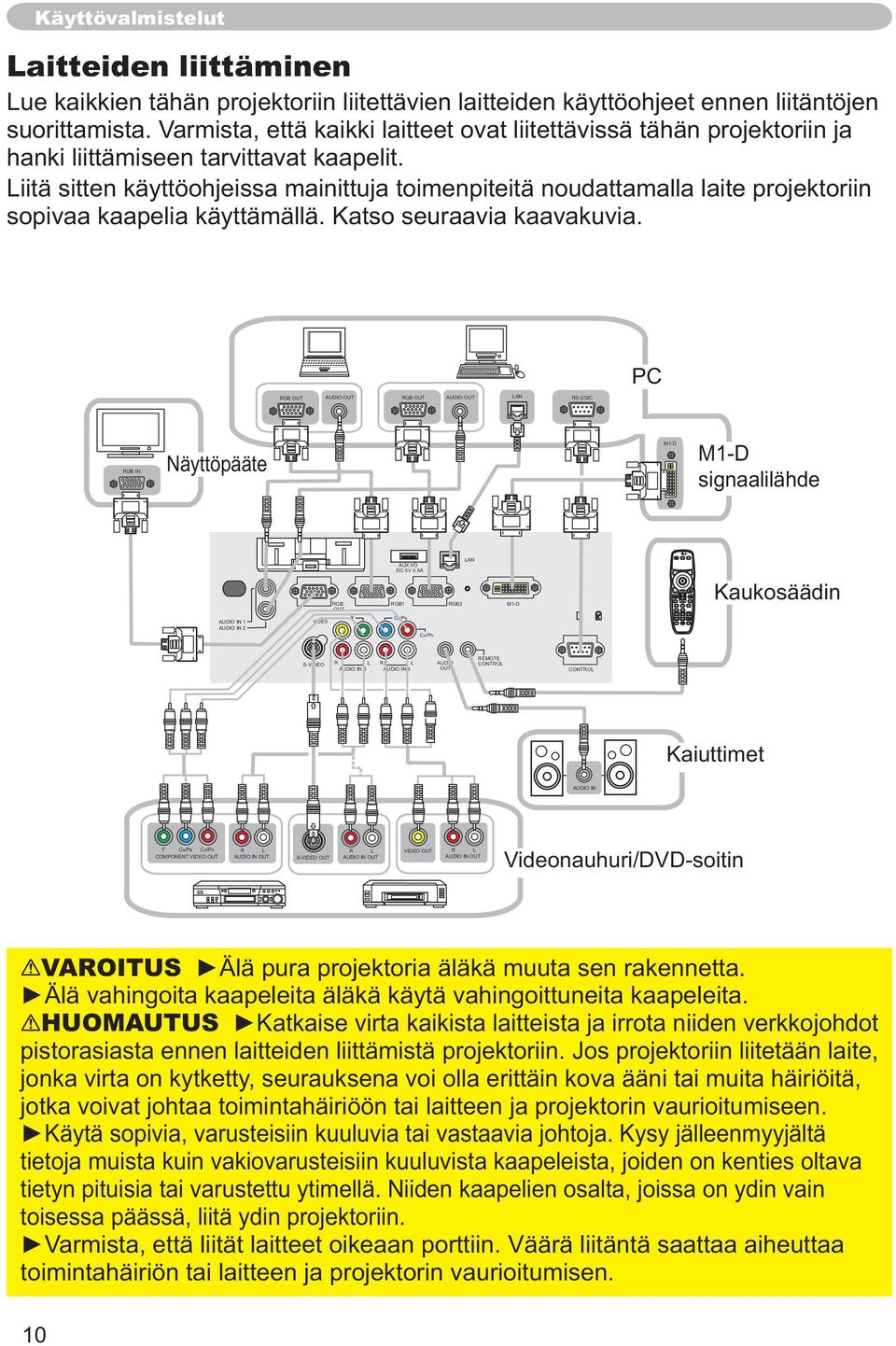

10 BLANK LASER ASPECT PUSH ENTER LASER INDICATOR Käyttövalmistelut Laitteiden liittäminen Lue kaikkien tähän projektoriin liitettävien laitteiden käyttöohjeet ennen liitäntöjen suorittamista. Varmista, että kaikki laitteet ovat liitettävissä tähän projektoriin ja hanki liittämiseen tarvittavat kaapelit. Liitä sitten käyttöohjeissa mainittuja toimenpiteitä noudattamalla laite projektoriin sopivaa kaapelia käyttämällä. Katso seuraavia kaavakuvia. RGB OUT AUDIO OUT RGB OUT AUDIO OUT LAN RS-232C PC RGB IN Näyttöpääte M1-D M1-D signaalilähde RGB OUT AUX I/O DC 5V 0.5A LAN RGB1 RGB2 M1-D Kaukosäädin AUDIO IN 1 AUDIO IN 2 VIDEO Y CB/PB CR/PR S-VIDEO R L R L AUDIO IN 3 AUDIO IN 4 AUDIO OUT REMOTE CONTROL CONTROL Kaiuttimet AUDIO IN Y CB/PB CR/PR COMPONENT VIDEO OUT R L AUDIO IN OUT S-VIDEO OUT R L AUDIO IN OUT VIDEO OUT R L AUDIO IN OUT Videonauhuri/DVD-soitin VAROITUS HUOMAUTUS Katkaise virta kaikista laitteista ja irrota niiden verkkojohdot pistorasiasta ennen laitteiden liittämistä projektoriin. Jos projektoriin liitetään laite, jonka virta on kytketty, seurauksena voi olla erittäin kova ääni tai muita häiriöitä, jotka voivat johtaa toimintahäiriöön tai laitteen ja projektorin vaurioitumiseen. Käytä sopivia, varusteisiin kuuluvia tai vastaavia johtoja. Kysy jälleenmyyjältä tietoja muista kuin vakiovarusteisiin kuuluvista kaapeleista, joiden on kenties oltava tietyn pituisia tai varustettu ytimellä. Niiden kaapelien osalta, joissa on ydin vain toisessa päässä, liitä ydin projektoriin. toimintahäiriön tai laitteen ja projektorin vaurioitumisen. 10

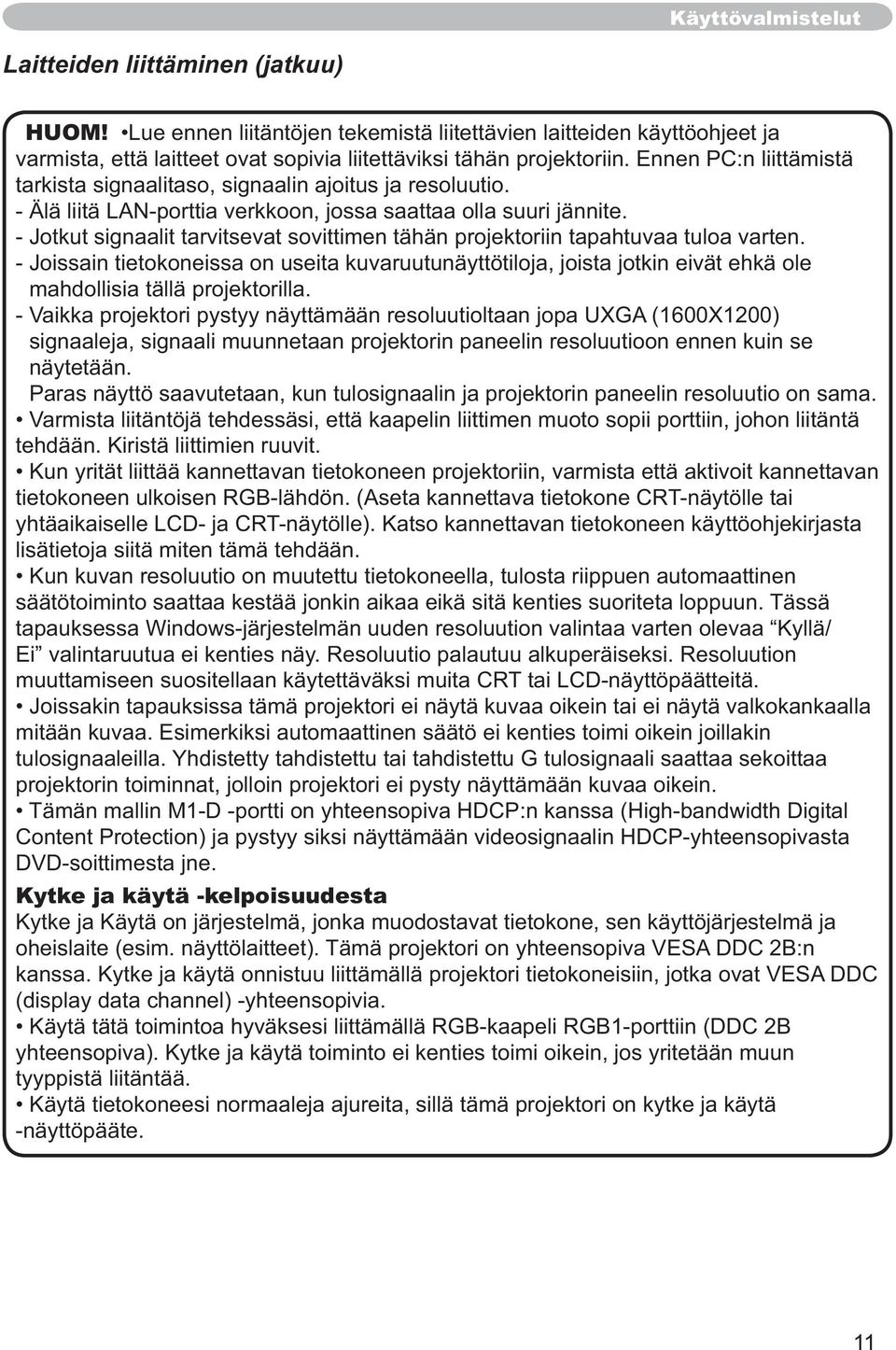

11 Käyttövalmistelut Laitteiden liittäminen (jatkuu) HUOM! Lue ennen liitäntöjen tekemistä liitettävien laitteiden käyttöohjeet ja varmista, että laitteet ovat sopivia liitettäviksi tähän projektoriin. Ennen PC:n liittämistä tarkista signaalitaso, signaalin ajoitus ja resoluutio. - Älä liitä LAN-porttia verkkoon, jossa saattaa olla suuri jännite. - Jotkut signaalit tarvitsevat sovittimen tähän projektoriin tapahtuvaa tuloa varten. - Joissain tietokoneissa on useita kuvaruutunäyttötiloja, joista jotkin eivät ehkä ole mahdollisia tällä projektorilla. - Vaikka projektori pystyy näyttämään resoluutioltaan jopa UXGA (1600X1200) signaaleja, signaali muunnetaan projektorin paneelin resoluutioon ennen kuin se näytetään. Paras näyttö saavutetaan, kun tulosignaalin ja projektorin paneelin resoluutio on sama. Varmista liitäntöjä tehdessäsi, että kaapelin liittimen muoto sopii porttiin, johon liitäntä tehdään. Kiristä liittimien ruuvit. Kun yrität liittää kannettavan tietokoneen projektoriin, varmista että aktivoit kannettavan tietokoneen ulkoisen RGB-lähdön. (Aseta kannettava tietokone CRT-näytölle tai yhtäaikaiselle LCD- ja CRT-näytölle). Katso kannettavan tietokoneen käyttöohjekirjasta lisätietoja siitä miten tämä tehdään. Kun kuvan resoluutio on muutettu tietokoneella, tulosta riippuen automaattinen säätötoiminto saattaa kestää jonkin aikaa eikä sitä kenties suoriteta loppuun. Tässä tapauksessa Windows-järjestelmän uuden resoluution valintaa varten olevaa Kyllä/ Ei valintaruutua ei kenties näy. Resoluutio palautuu alkuperäiseksi. Resoluution muuttamiseen suositellaan käytettäväksi muita CRT tai LCD-näyttöpäätteitä. Joissakin tapauksissa tämä projektori ei näytä kuvaa oikein tai ei näytä valkokankaalla mitään kuvaa. Esimerkiksi automaattinen säätö ei kenties toimi oikein joillakin tulosignaaleilla. Yhdistetty tahdistettu tai tahdistettu G tulosignaali saattaa sekoittaa projektorin toiminnat, jolloin projektori ei pysty näyttämään kuvaa oikein. Tämän mallin M1-D -portti on yhteensopiva HDCP:n kanssa (High-bandwidth Digital Content Protection) ja pystyy siksi näyttämään videosignaalin HDCP-yhteensopivasta DVD-soittimesta jne. Kytke ja käytä -kelpoisuudesta Kytke ja Käytä on järjestelmä, jonka muodostavat tietokone, sen käyttöjärjestelmä ja oheislaite (esim. näyttölaitteet). Tämä projektori on yhteensopiva VESA DDC 2B:n kanssa. Kytke ja käytä onnistuu liittämällä projektori tietokoneisiin, jotka ovat VESA DDC (display data channel) -yhteensopivia. Käytä tätä toimintoa hyväksesi liittämällä RGB-kaapeli RGB1-porttiin (DDC 2B yhteensopiva). Kytke ja käytä toiminto ei kenties toimi oikein, jos yritetään muun tyyppistä liitäntää. Käytä tietokoneesi normaaleja ajureita, sillä tämä projektori on kytke ja käytä -näyttöpääte. 11

12 SD CARD Käyttövalmistelut SD-kortin ja USB-muistin asettaminen Kun projektoria käytetään langattomalla LAN-yhteydellä, aseta paikalleen varusteisiin kuuluva langaton verkkokortti. Kun käytetään myytävänä olevaa SD-muistikorttia kuvien katsomiseen, aseta SDmuistikortti samalla tavalla. Kun käytetään myytävänä olevaa USB-muistia kuvien katsomiseen, aseta USB-muisti USB-porttiin. Katso tiedot kummastakin korttityypistä Omistajan käsikirjan kohdasta Verkkotoiminnot. Langaton tiedonsiirto AUX I/Oportti RGB OUT LAN Langaton tiedonsiirto Aseta paikalleen langaton verkkokortti USBmuisti SD-korttiaukko AUX I/O DC 5V 0.5A LAN RGB OUT RGB1 RGB2 M1-D AUDIO IN 1 AUDIO IN 2 VIDEO Y CB/PB CR/PR S-VIDEO R L R L AUDIO IN 3 AUDIO IN 4 AUDIO OUT Varmista, että projektorin virtakytkin on katkaistu pois PÄÄLTÄ. REMOTE CONTROL Ota pois SD-korttiaukon kansi. Vedä kantta eteenpäin painamalla samalla reunaa kevyesti ylös, jotta se voidaan ottaa pois projektorista. Aseta SD-kortti paikalleen. Aseta SD-kortti varovasti kokonaan SD-korttiaukkoon. Varmista, että SD-kortin kulmikas nurkka osoittaa projektorin oikealle puolelle (AUX I/O-portin puolelle) asettamisen aikana. Aseta SD-korttiaukon kansi takaisin paikalleen. Aseta kansi takaisin paikalleen suosittamalla sen poistotoimet päinvastaisessa järjestyksessä. HUOM! Kun projektoria käytetään langallisella LAN-yhteydellä, poista langaton verkkokortti. Ennen kuin poistat SD-kortin tai USB-muistin, suorita POISTA-toimenpiteet käyttämällä PALVELU-valikkoa kohdasta MIU-valikko ( 58). TÄRKEÄ HUOMAUTUS: Jotta saadaan täytettyä USA:n tietoliikennekomissio FCC:n radiotaajuuksille altistumisesta asettamat vaatimukset, tässä lähettimessä käytetty antenni on asennettava niin, että saadaan ainakin 20 cm etäisyys kaikista ihmisistä eikä sijaintia saa muuttaa eikä laitetta käyttää muun antennin tai lähettimen kanssa. CONTROL Kulmikas nurkka

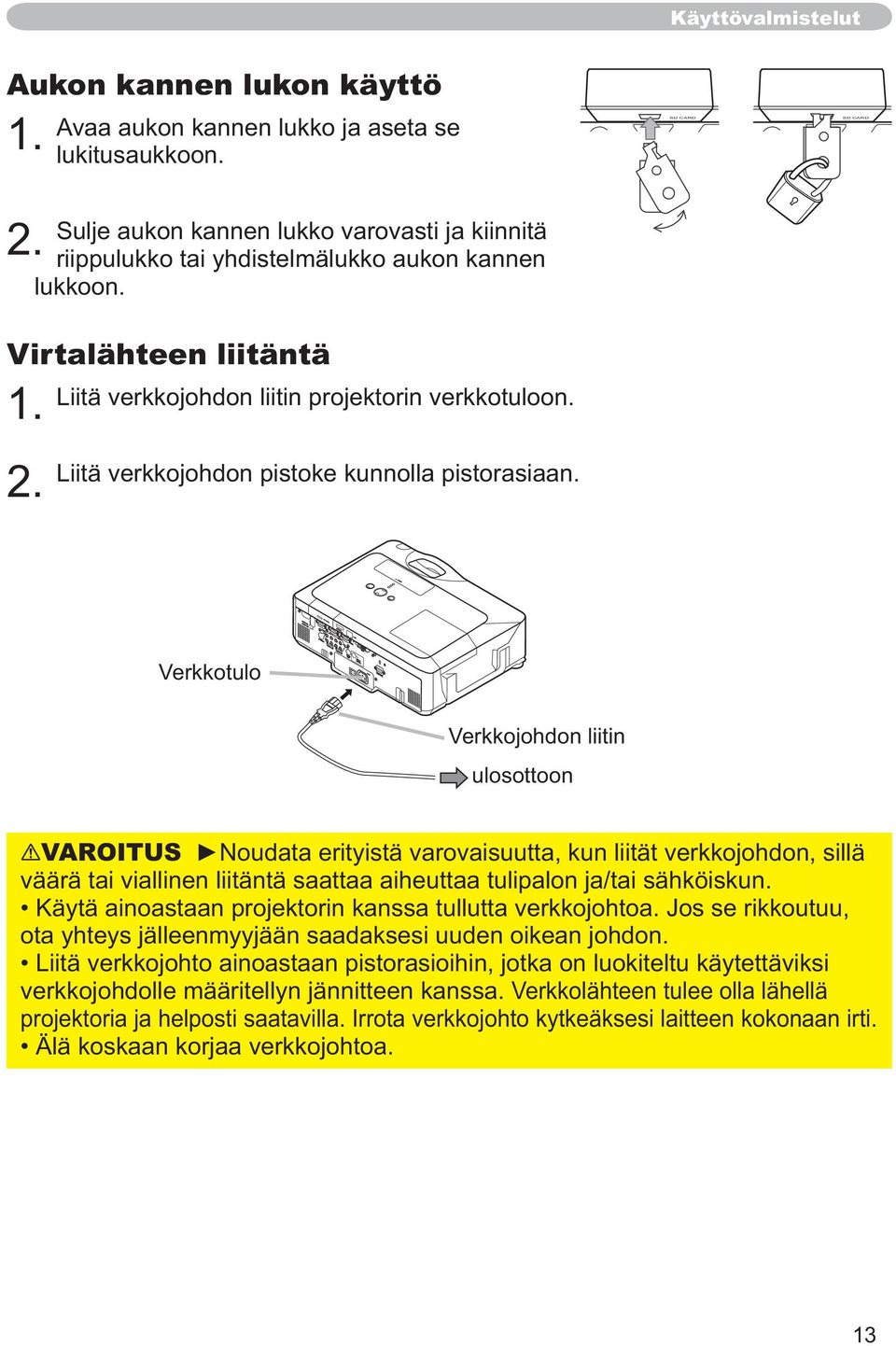

13 Käyttövalmistelut Aukon kannen lukon käyttö Avaa aukon kannen lukko ja aseta se lukitusaukkoon. Sulje aukon kannen lukko varovasti ja kiinnitä riippulukko tai yhdistelmälukko aukon kannen lukkoon. Virtalähteen liitäntä Liitä verkkojohdon liitin projektorin verkkotuloon. 1. SD CARD SD CARD 2. Liitä verkkojohdon pistoke kunnolla pistorasiaan. Verkkotulo Verkkojohdon liitin ulosottoon VAROITUS Noudata erityistä varovaisuutta, kun liität verkkojohdon, sillä väärä tai viallinen liitäntä saattaa aiheuttaa tulipalon ja/tai sähköiskun. Käytä ainoastaan projektorin kanssa tullutta verkkojohtoa. Jos se rikkoutuu, ota yhteys jälleenmyyjään saadaksesi uuden oikean johdon. Liitä verkkojohto ainoastaan pistorasioihin, jotka on luokiteltu käytettäviksi verkkojohdolle määritellyn jännitteen kanssa. Verkkolähteen tulee olla lähellä projektoria ja helposti saatavilla. Irrota verkkojohto kytkeäksesi laitteen kokonaan irti. Älä koskaan korjaa verkkojohtoa. 13

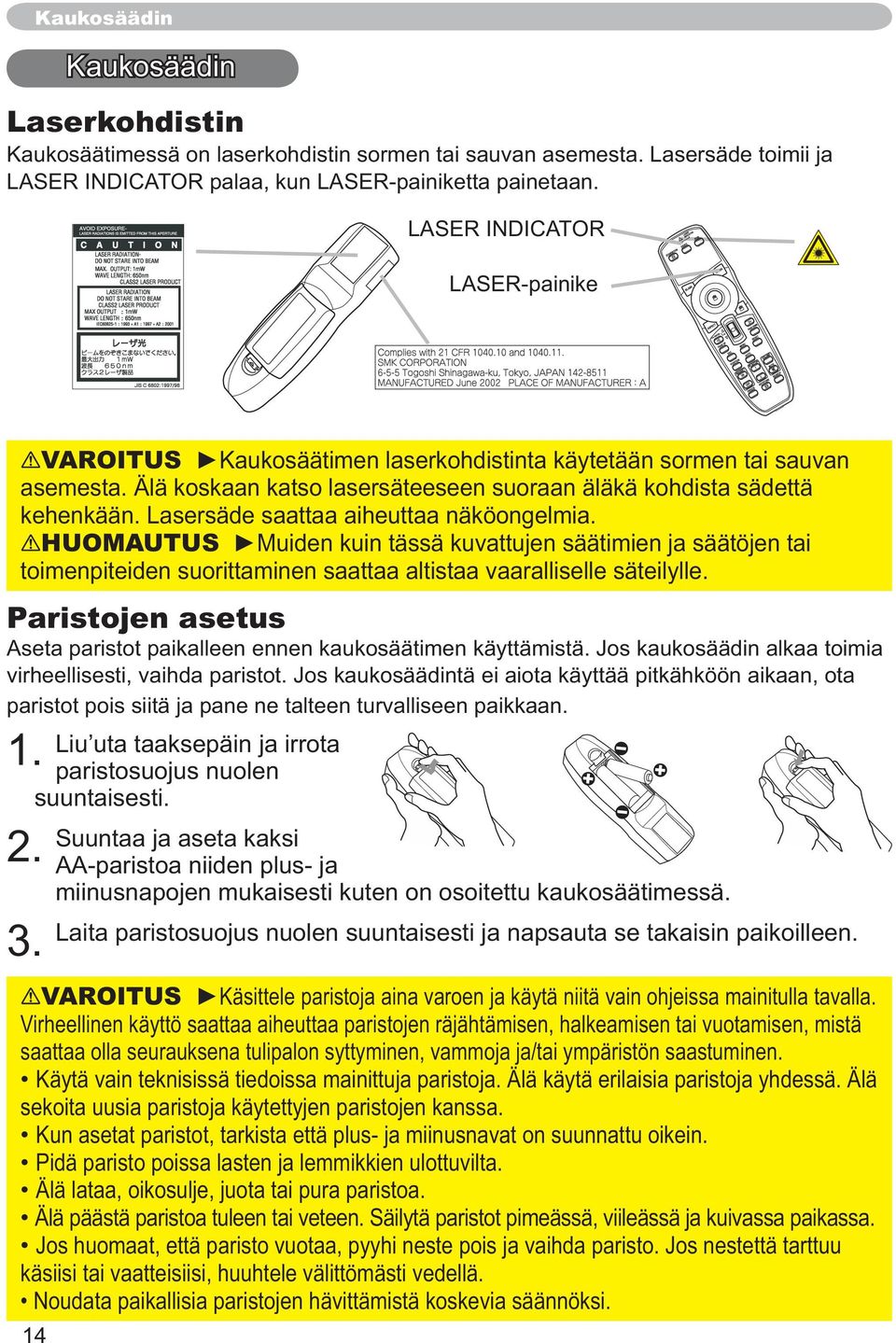

14 Kaukosäädin Kaukosäädin Laserkohdistin Kaukosäätimessä on laserkohdistin sormen tai sauvan asemesta. Lasersäde toimii ja LASER INDICATOR palaa, kun LASER-painiketta painetaan. LASER INDICATOR LASER-painike VAROITUS Kaukosäätimen laserkohdistinta käytetään sormen tai sauvan asemesta. Älä koskaan katso lasersäteeseen suoraan äläkä kohdista sädettä kehenkään. Lasersäde saattaa aiheuttaa näköongelmia. HUOMAUTUS Muiden kuin tässä kuvattujen säätimien ja säätöjen tai toimenpiteiden suorittaminen saattaa altistaa vaaralliselle säteilylle. Paristojen asetus Aseta paristot paikalleen ennen kaukosäätimen käyttämistä. Jos kaukosäädin alkaa toimia virheellisesti, vaihda paristot. Jos kaukosäädintä ei aiota käyttää pitkähköön aikaan, ota paristot pois siitä ja pane ne talteen turvalliseen paikkaan Liu uta taaksepäin ja irrota paristosuojus nuolen suuntaisesti. 14 Suuntaa ja aseta kaksi AA-paristoa niiden plus- ja miinusnapojen mukaisesti kuten on osoitettu kaukosäätimessä. Laita paristosuojus nuolen suuntaisesti ja napsauta se takaisin paikoilleen. VAROITUS Käsittele paristoja aina varoen ja käytä niitä vain ohjeissa mainitulla tavalla. Virheellinen käyttö saattaa aiheuttaa paristojen räjähtämisen, halkeamisen tai vuotamisen, mistä saattaa olla seurauksena tulipalon syttyminen, vammoja ja/tai ympäristön saastuminen. Käytä vain teknisissä tiedoissa mainittuja paristoja. Älä käytä erilaisia paristoja yhdessä. Älä sekoita uusia paristoja käytettyjen paristojen kanssa. Kun asetat paristot, tarkista että plus- ja miinusnavat on suunnattu oikein. Pidä paristo poissa lasten ja lemmikkien ulottuvilta. Älä lataa, oikosulje, juota tai pura paristoa. Älä päästä paristoa tuleen tai veteen. Säilytä paristot pimeässä, viileässä ja kuivassa paikassa. Jos huomaat, että paristo vuotaa, pyyhi neste pois ja vaihda paristo. Jos nestettä tarttuu käsiisi tai vaatteisiisi, huuhtele välittömästi vedellä. Noudata paikallisia paristojen hävittämistä koskevia säännöksi.

15 Kaukosäätimen signaalista Kaukosäädin toimii projektorin kaukosäätimen tunnistimien avulla. Projektorissa on kolme kaukosäätimen tunnistinta edessä, yläpinnalla ja takana. Nämä tunnistimet voidaan kytkeä toimimaan tai pois toiminnasta valikon VALINN ( 47) kohdan PALVELU kohtaa KAUKOVASTAANOTIN käyttämällä. Kun tunnistimet on säädetty toimimaan, ne tunnistavat signaalin seuraavalla alalla. Etu- ja ylätunnistimet: 60 astetta (30 astetta tunnistimesta vasemmalle ja oikealle) noin 3 metrin alalla. Takatunnistin: 40 astetta (20 astetta tunnistimesta vasemmalle ja oikealle) noin 3 metrin alalla. Kaukosäädin HUOM! Kaukosäätimen valkokankaalle heijastettu signaali tms. voi olla käytettävissä. Mikäli on vaikeaa lähettää kaukosäätimen signaalia tunnistimeen suoraan, kokeile tätä signaalin heijastamista. Koska kaukosäätimessä käytetään infrapunavaloa signaalien lähettämiseen projektoriin (luokan 1 LED), käytä kaukosäädintä aina sellaisessa paikassa, jossa ei ole esteitä, jotka saattavat tukkia kaukosäätimestä projektoriin menevän lähtösignaalin. Kun voimakas valo (kuten suora auringonvalo) tai hyvin lähellä oleva valo (kuten invertteriloistelamppu) osuu projektorin kaukosäätimen tunnistimeen, kaukosäädin ei kenties toimi oikein. Säädä projektorin suunta niin, että tällainen valon heijastuminen saadaan vältetyksi. 30º Kaukosäädin 30º 30º 30º Noin 3 metriä 20º 20º Noin 3 metriä Noin 3 metriä Kaukosäätimen signaalin taajuuden muuttaminen Varusteisiin kuuluvassa kaukosäätimessä on valittavana tila 1 tai tila 2 signaalin taajuudelle. Jos kaukosäädin ei toimi oikein, yritä muuttaa signaalin taajuus. Muista, että säädettävän projektorin valikon VALINNAT ( 47) kohdan PALVELU kohta KAUKOTAAJUUS on asetettava samaan tilaan kuin kaukosäädin. Säädä kaukosäätimen tila siirtämällä paristotilan kannen sisäpuolella olevan taajuuskytkimen nuppi valittavan tilanumeron asentoon. Kaukosäätimen takaosa Paristokotelon kannen sisäpuolella 2 1 Taajuuskytkin 15

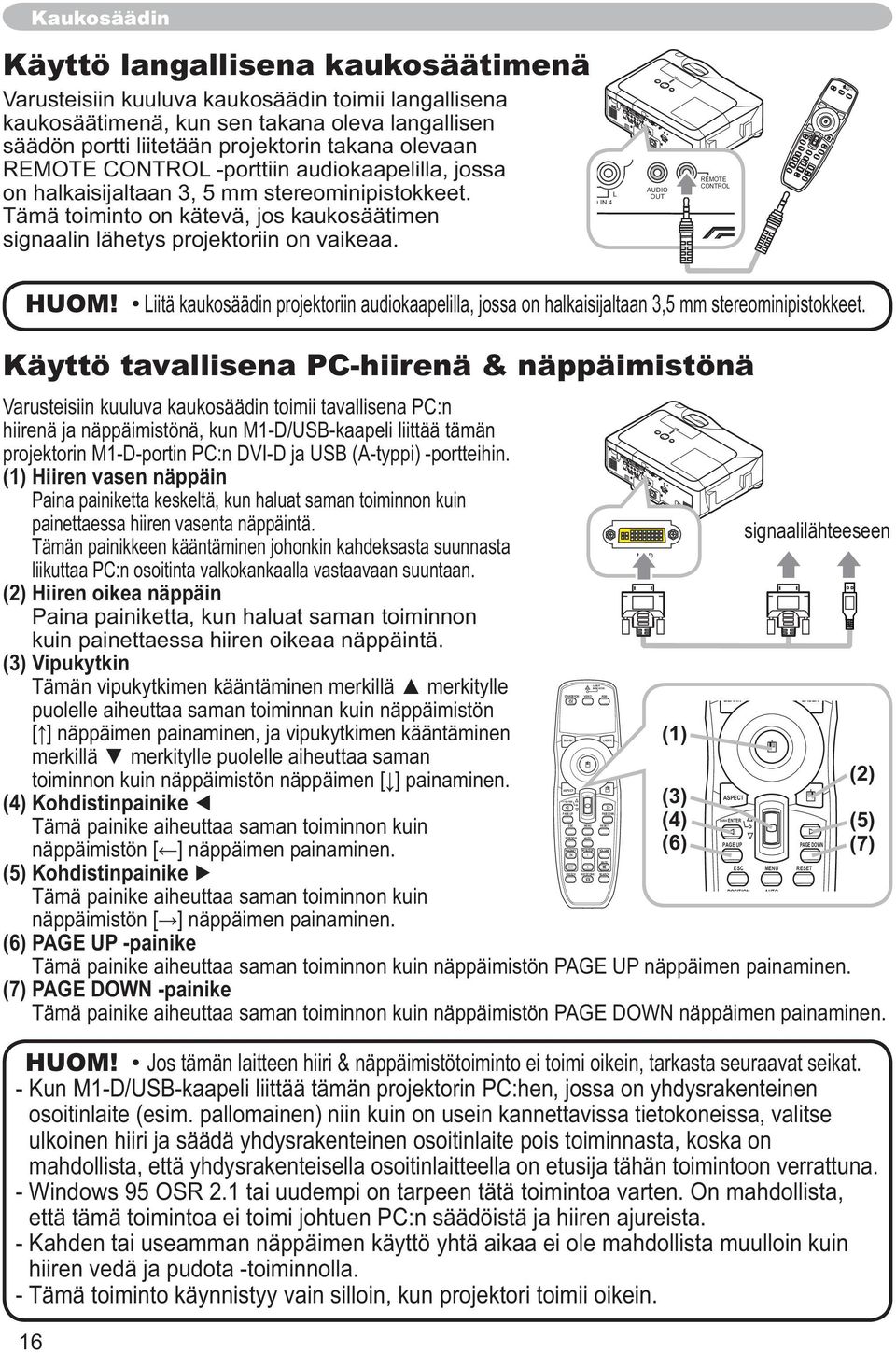

16 PUSH ENTER Kaukosäädin Käyttö langallisena kaukosäätimenä Varusteisiin kuuluva kaukosäädin toimii langallisena kaukosäätimenä, kun sen takana oleva langallisen säädön portti liitetään projektorin takana olevaan REMOTE CONTROL -porttiin audiokaapelilla, jossa on halkaisijaltaan 3, 5 mm stereominipistokkeet. Tämä toiminto on kätevä, jos kaukosäätimen signaalin lähetys projektoriin on vaikeaa. PUSH ENTER ASPECT BLANK LASER LASER INDICATOR HUOM! Liitä kaukosäädin projektoriin audiokaapelilla, jossa on halkaisijaltaan 3,5 mm stereominipistokkeet. Käyttö tavallisena PC-hiirenä & näppäimistönä Varusteisiin kuuluva kaukosäädin toimii tavallisena PC:n hiirenä ja näppäimistönä, kun M1-D/USB-kaapeli liittää tämän projektorin M1-D-portin PC:n DVI-D ja USB (A-typpi) -portteihin. (1) Hiiren vasen näppäin Paina painiketta keskeltä, kun haluat saman toiminnon kuin painettaessa hiiren vasenta näppäintä. Tämän painikkeen kääntäminen johonkin kahdeksasta suunnasta liikuttaa PC:n osoitinta valkokankaalla vastaavaan suuntaan. (2) Hiiren oikea näppäin Paina painiketta, kun haluat saman toiminnon kuin painettaessa hiiren oikeaa näppäintä. (3) Vipukytkin Tämän vipukytkimen kääntäminen merkillä merkitylle puolelle aiheuttaa saman toiminnan kuin näppäimistön merkillä merkitylle puolelle aiheuttaa saman Tämä painike aiheuttaa saman toiminnon kuin Tämä painike aiheuttaa saman toiminnon kuin (6) PAGE UP -painike Tämä painike aiheuttaa saman toiminnon kuin näppäimistön PAGE UP näppäimen painaminen. (7) PAGE DOWN -painike Tämä painike aiheuttaa saman toiminnon kuin näppäimistön PAGE DOWN näppäimen painaminen. HUOM! Jos tämän laitteen hiiri & näppäimistötoiminto ei toimi oikein, tarkasta seuraavat seikat. - Kun M1-D/USB-kaapeli liittää tämän projektorin PC:hen, jossa on yhdysrakenteinen osoitinlaite (esim. pallomainen) niin kuin on usein kannettavissa tietokoneissa, valitse ulkoinen hiiri ja säädä yhdysrakenteinen osoitinlaite pois toiminnasta, koska on mahdollista, että yhdysrakenteisella osoitinlaitteella on etusija tähän toimintoon verrattuna. - Windows 95 OSR 2.1 tai uudempi on tarpeen tätä toimintoa varten. On mahdollista, että tämä toimintoa ei toimi johtuen PC:n säädöistä ja hiiren ajureista. - Kahden tai useamman näppäimen käyttö yhtä aikaa ei ole mahdollista muulloin kuin hiiren vedä ja pudota -toiminnolla. - Tämä toiminto käynnistyy vain silloin, kun projektori toimii oikein. 16 BLANK ASPECT PAGE UP LASER ESC MENU RESET POSITION AUTO LASER INDICATOR STANDBY/ON VIDEO RGB PAGE DOWN MAGNIFY MY BUTTON VOLUME ON 1 MUTE OFF 2 FREEZE KEYSTONE SEARCH (1) (3) (4) (6) BLANK ASPECT PUSH ENTER PAGE UP signaalilähteeseen LASER ESC MENU RESET POSITION AUTO PAGE DOWN (2) (5) (7)

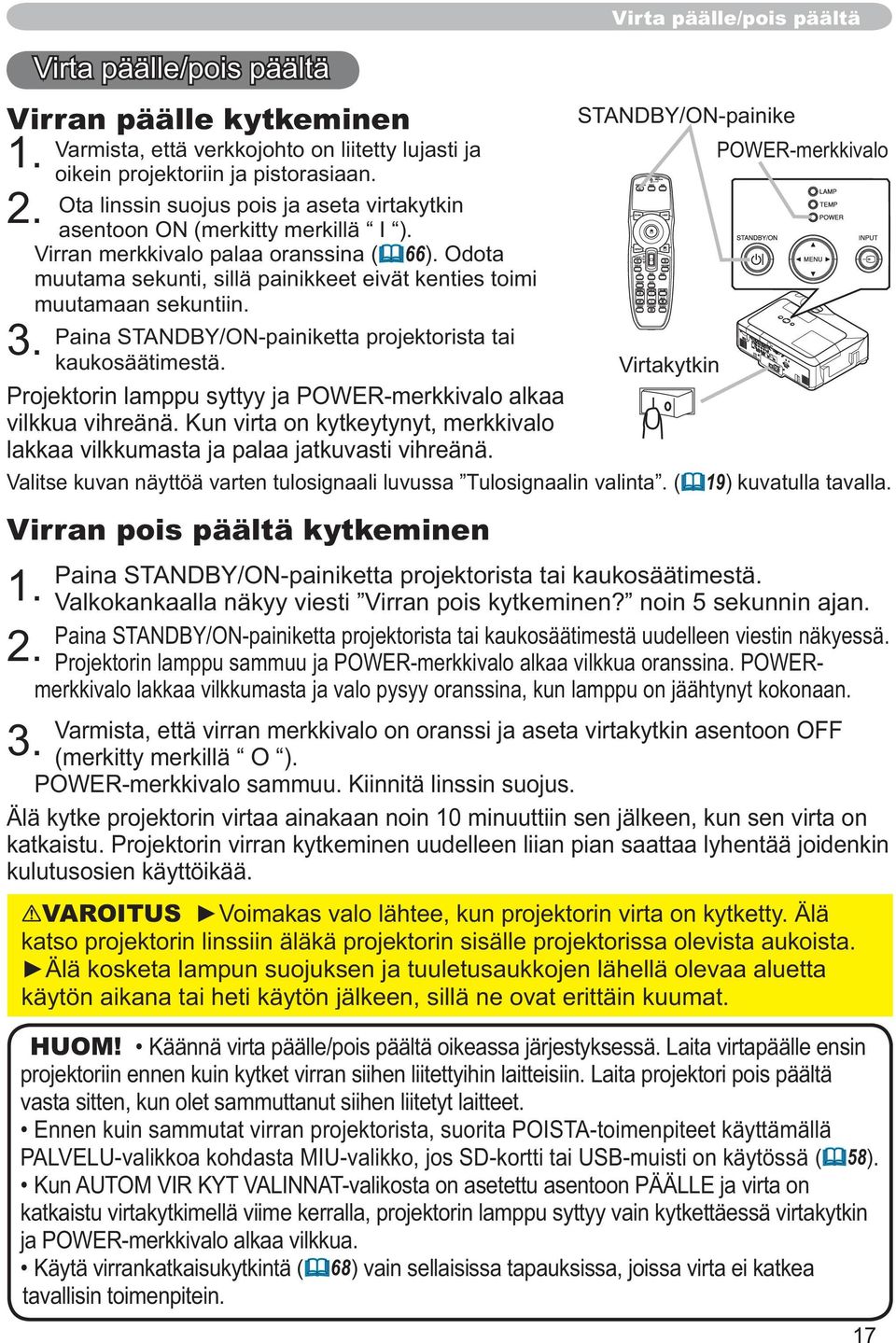

17 Virta päälle/pois päältä Virran päälle kytkeminen Varmista, että verkkojohto on liitetty lujasti ja oikein projektoriin ja pistorasiaan. Ota linssin suojus pois ja aseta virtakytkin asentoon ON (merkitty merkillä I ). Virran merkkivalo palaa oranssina ( 66). Odota muutama sekunti, sillä painikkeet eivät kenties toimi muutamaan sekuntiin. Virta päälle/pois päältä STANDBY/ON-painike POWER-merkkivalo Paina STANDBY/ON-painiketta projektorista tai kaukosäätimestä. Virtakytkin Projektorin lamppu syttyy ja POWER-merkkivalo alkaa vilkkua vihreänä. Kun virta on kytkeytynyt, merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti vihreänä. Valitse kuvan näyttöä varten tulosignaali luvussa Tulosignaalin valinta. ( 19) kuvatulla tavalla. Virran pois päältä kytkeminen Paina STANDBY/ON-painiketta projektorista tai kaukosäätimestä. Valkokankaalla näkyy viesti Virran pois kytkeminen? noin 5 sekunnin ajan. Paina STANDBY/ON-painiketta projektorista tai kaukosäätimestä uudelleen viestin näkyessä. Projektorin lamppu sammuu ja POWER-merkkivalo alkaa vilkkua oranssina. POWERmerkkivalo lakkaa vilkkumasta ja valo pysyy oranssina, kun lamppu on jäähtynyt kokonaan. Varmista, että virran merkkivalo on oranssi ja aseta virtakytkin asentoon OFF (merkitty merkillä O ). POWER-merkkivalo sammuu. Kiinnitä linssin suojus. Älä kytke projektorin virtaa ainakaan noin 10 minuuttiin sen jälkeen, kun sen virta on katkaistu. Projektorin virran kytkeminen uudelleen liian pian saattaa lyhentää joidenkin kulutusosien käyttöikää. VAROITUS Voimakas valo lähtee, kun projektorin virta on kytketty. Älä katso projektorin linssiin äläkä projektorin sisälle projektorissa olevista aukoista. Älä kosketa lampun suojuksen ja tuuletusaukkojen lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, sillä ne ovat erittäin kuumat. HUOM! Käännä virta päälle/pois päältä oikeassa järjestyksessä. Laita virtapäälle ensin projektoriin ennen kuin kytket virran siihen liitettyihin laitteisiin. Laita projektori pois päältä vasta sitten, kun olet sammuttanut siihen liitetyt laitteet. Ennen kuin sammutat virran projektorista, suorita POISTA-toimenpiteet käyttämällä PALVELU-valikkoa kohdasta MIU-valikko, jos SD-kortti tai USB-muisti on käytössä ( 58). Kun AUTOM VIR KYT VALINNAT-valikosta on asetettu asentoon PÄÄLLE ja virta on katkaistu virtakytkimellä viime kerralla, projektorin lamppu syttyy vain kytkettäessä virtakytkin ja POWER-merkkivalo alkaa vilkkua. Käytä virrankatkaisukytkintä ( 68) vain sellaisissa tapauksissa, joissa virta ei katkea tavallisin toimenpitein. 17

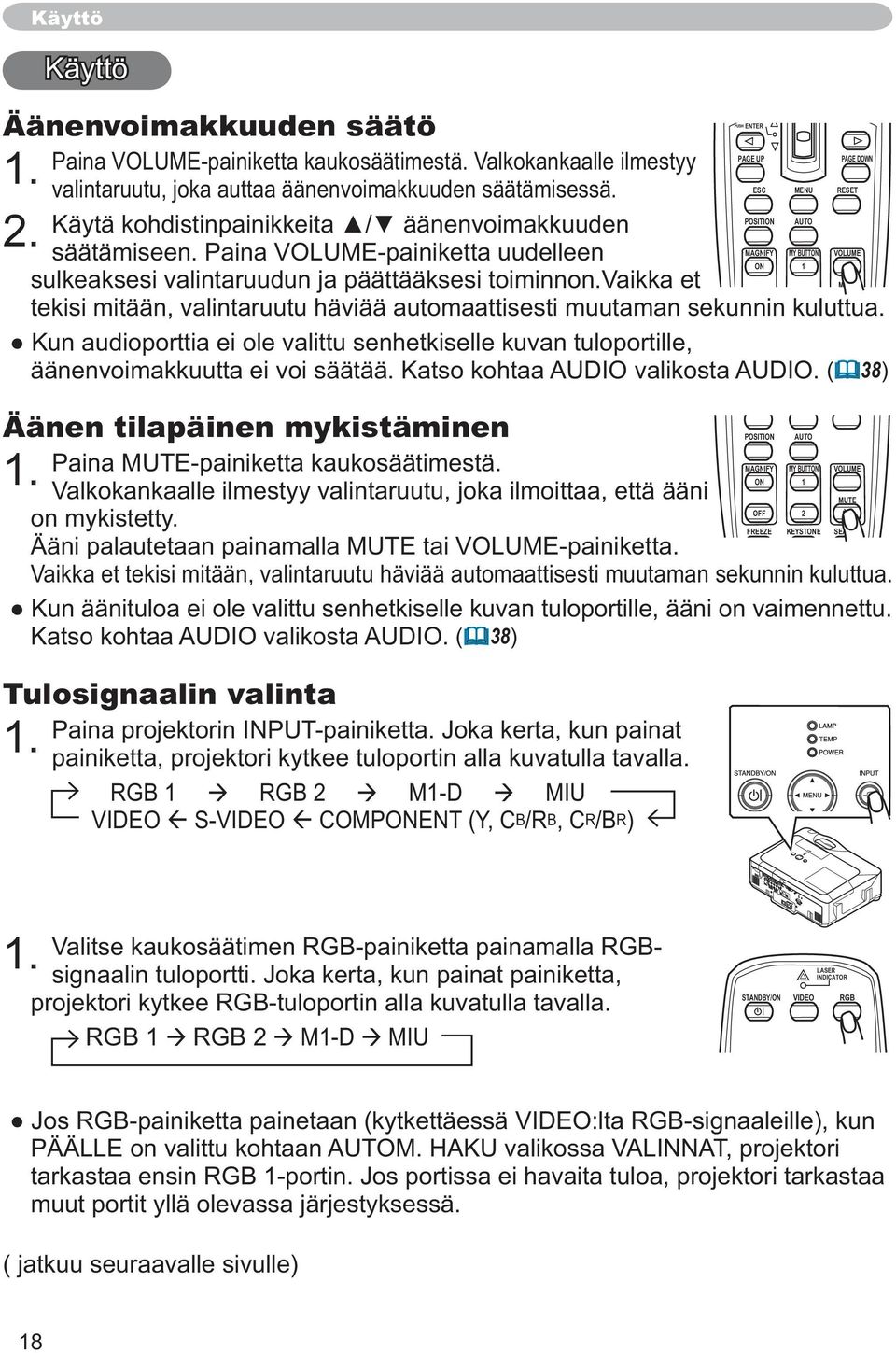

18 Käyttö Käyttö Äänenvoimakkuuden säätö 1. PAGE UP PAGE DOWN Paina VOLUME-painiketta kaukosäätimestä. Valkokankaalle ilmestyy ESC MENU RESET valintaruutu, joka auttaa äänenvoimakkuuden säätämisessä. 2. POSITION AUTO säätämiseen. Paina VOLUME-painiketta uudelleen MAGNIFY MY BUTTON VOLUME ON 1 sulkeaksesi valintaruudun ja päättääksesi toiminnon.vaikka et MUTE tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. äänenvoimakkuutta ei voi säätää. Katso kohtaa AUDIO valikosta AUDIO. ( 38) Äänen tilapäinen mykistäminen 1. Paina MUTE-painiketta kaukosäätimestä. MAGNIFY MY BUTTON VOLUME ON 1 Valkokankaalle ilmestyy valintaruutu, joka ilmoittaa, että ääni MUTE OFF 2 on mykistetty. FREEZE KEYSTONE SEARCH Ääni palautetaan painamalla MUTE tai VOLUME-painiketta. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. Katso kohtaa AUDIO valikosta AUDIO. ( 38) Tulosignaalin valinta 1. Paina projektorin INPUT-painiketta. Joka kerta, kun painat painiketta, projektori kytkee tuloportin alla kuvatulla tavalla. RGB 1 RGB 2 M1-D MIU VIDEO S-VIDEO COMPONENT (Y, CB/RB, CR/BR) PUSH ENTER POSITION AUTO 1. Valitse kaukosäätimen RGB-painiketta painamalla RGBsignaalin tuloportti. Joka kerta, kun painat painiketta, projektori kytkee RGB-tuloportin alla kuvatulla tavalla. RGB 1 RGB 2 M1-D MIU LASER INDICATOR STANDBY/ON VIDEO RGB PÄÄLLE on valittu kohtaan AUTOM. HAKU valikossa VALINNAT, projektori tarkastaa ensin RGB 1-portin. Jos portissa ei havaita tuloa, projektori tarkastaa muut portit yllä olevassa järjestyksessä. ( jatkuu seuraavalle sivulle) 18

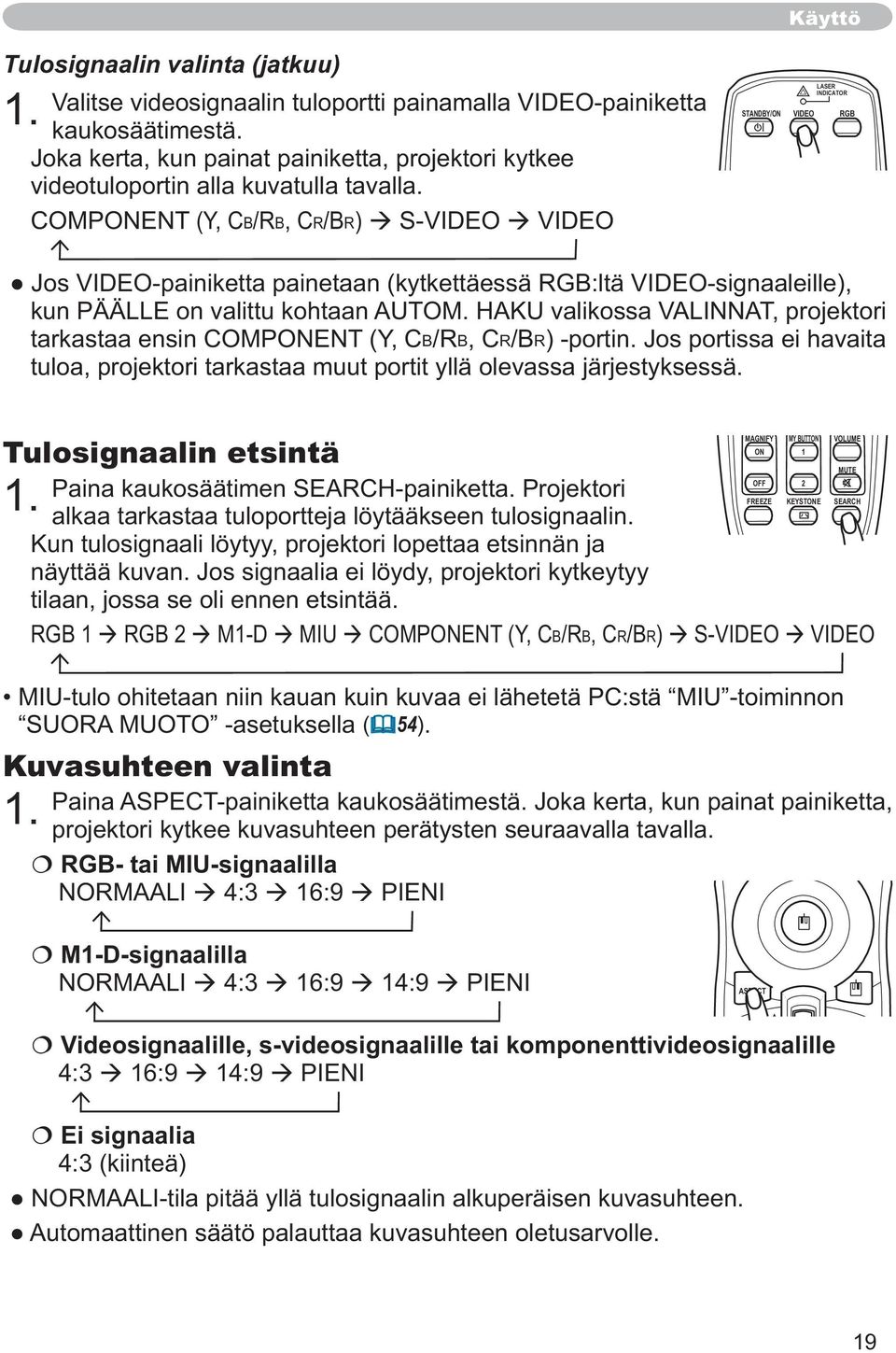

19 Käyttö Tulosignaalin valinta (jatkuu) Valitse videosignaalin tuloportti painamalla VIDEO-painiketta 1. kaukosäätimestä. Joka kerta, kun painat painiketta, projektori kytkee videotuloportin alla kuvatulla tavalla. COMPONENT (Y, CB/RB, CR/BR) S-VIDEO VIDEO LASER INDICATOR STANDBY/ON VIDEO RGB kun PÄÄLLE on valittu kohtaan AUTOM. HAKU valikossa VALINNAT, projektori tarkastaa ensin COMPONENT (Y, CB/RB, CR/BR) -portin. Jos portissa ei havaita tuloa, projektori tarkastaa muut portit yllä olevassa järjestyksessä. Tulosignaalin etsintä 1. MAGNIFY MY BUTTON VOLUME ON 1 OFF 2 Paina kaukosäätimen SEARCH-painiketta. Projektori FREEZE KEYSTONE SEARCH alkaa tarkastaa tuloportteja löytääkseen tulosignaalin. Kun tulosignaali löytyy, projektori lopettaa etsinnän ja näyttää kuvan. Jos signaalia ei löydy, projektori kytkeytyy tilaan, jossa se oli ennen etsintää. RGB 1 RGB 2 M1-D MIU COMPONENT (Y, CB/RB, CR/BR) S-VIDEO VIDEO MIU-tulo ohitetaan niin kauan kuin kuvaa ei lähetetä PC:stä MIU -toiminnon SUORA MUOTO -asetuksella ( 54). Kuvasuhteen valinta 1. Paina ASPECT-painiketta kaukosäätimestä. Joka kerta, kun painat painiketta, projektori kytkee kuvasuhteen perätysten seuraavalla tavalla. RGB- tai MIU-signaalilla NORMAALI 4:3 16:9 PIENI MUTE M1-D-signaalilla NORMAALI 4:3 16:9 14:9 PIENI ASPECT Videosignaalille, s-videosignaalille tai komponenttivideosignaalille 4:3 16:9 14:9 PIENI Ei signaalia 4:3 (kiinteä) 19

20 Käyttö Zoomauksen ja tarkkuuden säätö Säädä ruutukoko käyttämällä zoomausnuppia. 1. Tarkenna kuva tarkennusrengasta käyttämällä. 2. Zoomausnuppi Yläosa Tarkennusrengas Linssin siirron säätö Kuvaa siirretään ylös tai alas käyttämällä vertikaalista linssin siirtosäädintä. Kuvaa siirretään vasemmalle tai oikealle käyttämällä horisontaalista linssin siirtosäädintä. 2/5 1/10 Ylös Alas Linssin siirtokansi HUOM! Kun säädetään vertikaalinen linssin vasen siirto, on suositeltavaa siirtää kuvaa ylös. 1/10 Vasen Oikea Automaattisen säätötoiminnon käyttö Paina AUTO-painiketta kaukosäätimestä. 1. ESC MENU RESET RGB- tai MIU-signaalilla POSITION AUTO Pystyasento, vaaka-asento, vaakavaihe, kuvasuhde ja MAGNIFY MY BUTTON VOLUME vaakakoko säätyvät automaattisesti. Ja kuvasuhde säätyy automaattisesti oletusasetukselle. Varmista, että ohjelmistoikkuna on säädetty maksimikokoon ennen tämän toiminnon käyttöä. Tumma kuva saattaa silti säätyä virheellisesti. Käytä säädössä kirkasta kuvaa. M1-D -signaalille Kuvasuhde säätyy automaattisesti oletusasetukselle. Videosignaalilla tai S-videosignaalilla Tulosignaalille parhaiten sopiva videoformaatti valitaan automaattisesti. Tämä toiminto on käytettävissä vain silloin kun AUTO on valittu kohtaan VIDEOFORM. valikossa LIITÄNNÄT ( 33). Komponenttivideosignaalille signaalityyppi tunnistetaan automaattisesti tästä toiminnosta riippumatta. Videosignaalille, s-videosignaalille tai komponenttivideosignaalille Vertikaalinen sijainti,horisontaalinen sijainti, ja kuvasuhde säätyvät automaattisesti oletusasetuksille. Komponenttivideosignaalille Horisontaalinen vaihe säätyy automaattisesti oletusasetukselle. joillakin tuloilla. ENTER PAGE UP PAGE DOWN 20

21 Asennon säätö Paina POSITION-painiketta kaukosäätimestä. SIJAINTImerkkivalo tulee näkyviin ruutuun. Käytä kohdistinpainikkeita kuvan asennon säätämiseen. POSITION Kun haluat palauttaa asennon oletusarvoon, paina RESETpainiketta kaukosäätimestä säädön aikana. Paina POSITIONpainiketta uudelleen päättääksesi toiminnon. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. ESC MENU RESET Kun tämä toiminto suoritetaan videosignaalilla, s-videosignaalilla tai komponenttivideosignaalilla, kuvan ulkopuolella saattaa näkyä esimerkiksi ylimääräisiä juovia tms. Kun tämä toiminto suoritetaan videosignaalilla, s-videosignaalilla tai 525i (480i) tai 625i (576i) komponenttivideosignaalilla, säädön ala riippuu valikon NÄYTTÖ kohdasta OVER SCAN ( 30). Säätö ei ole mahdollista, kun OVER SCAN on säädetty lukemaan 10. Keystone-vääristymien korjaus Paina KEYSTONE-painiketta kaukosäätimestä. Kuten osoitettu oikealla, valkokankaalle ilmestyy valintaruutu, joka auttaa vääristymän korjaamisessa. PUSH ENTER PAGE UP Käyttö AUTO PAGE DOWN MAGNIFY MY BUTTON VOLUME MAGNIFY MY BUTTON VOLUME ON 1 OFF 2 Valitse kohdistinpainikkeella AUTOM. tai 1) AUTOM. toteuttaa automaattisen vertikaalisen Keystone-vääristymän korjauksen. 2) MANUAALINEN näyttää Keystone-korjausta varten olevan valintaruudun. ( tai Paina KEYSTONE-painiketta uudelleen sulkeaksesi valintaruudun ja päättääksesi toiminnon. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. toiminto ei toimi hyvin. -valikosta ja projektorin näyttö on vinossa asennossa tai kallellaan alaspäin, tämä toiminto ei kenties toimi oikein. saattaa olla liian voimakas. Tätä toimintoa tulee käyttää, kun zoomaussäätö on asetettu kokonaan laajakulmalle LEVEYS (laajakulmatarkennus). Kun projektori on asetettu vaakatasoon (noin ±3 ), tämä toiminto ei kenties toimi. Kun projektori on kallellaan ±30 astetta tai enemmän, tämä toiminto ei kenties toimi hyvin. Kun vertikaalista linssin siirtoa ei ole säädetty kokonaan ylös (ei asetettu kokonaan alas valinnaisella objektiivityypillä FL-601 ( 46)), tämä toiminto ei kenties toimi hyvin. Kun horisontaalista linssin siirtoa ei ole asetettu keskelle, tämä toiminto ei kenties toimi hyvin. ( 52). MUTE FREEZE KEYSTONE SEARCH 21

22 Käyttö Suurennusominaisuuden käyttö 1. Paina painiketta ON kohdasta MAGNIFY kaukosäätimestä. ESC MENU RESET SUURENNUS -merkkivalo tulee näkyviin näyttöön (se POSITION AUTO katoaa, jos mitään toimenpidettä ei suoriteta muutaman MAGNIFY MY BUTTON VOLUME ON 1 sekunnin aikana) ja projektori kytkeytyy SUURENNUSmuodolle. MUTE 2. siirtää painamalla POSITION-painiketta SUURENNUS-tilassa käyttämällä zoomausalue painamalla POSITION-painiketta vielä kerran. SUURENNUStilasta poistutaan ja ruutu palautetaan normaaliksi painamalla kaukosäätimestä MAGNIFY OFF painiketta. Projektori lopettaa SUURENNUS-tilan automaattisesti, kun tulosignaali muuttuu tai suoritetaan jokin toiminto, joka muuttaa näytön tilaa (automaattinen säätö yms.). palautuu ennalleen, kun projektori lopettaa SUURENNUS-tilan. HUOM! Zoomaustaso voidaan hienosäätää. Etsi haluamasi taso tarkkailemalla valkokangasta. Valkokankaan pysäyttäminen 1. Paina FREEZE-painiketta kaukosäätimestä. MAGNIFY MY BUTTON VOLUME ON 1 PYSÄYTYS -merkintä tulee näkyvin näyttöön (vaikka se MUTE ei näy, kun PÄÄLLE on valittu kohtaan VIESTI valikossa OFF 2 FREEZE KEYSTONE SEARCH NÄYTTÖ ( 42)) ja projektori kytkeytyy PYSÄYTYS-tilaan. PYSÄYTYS-tila lopetetaan ja ruutu palautetaan normaaliksi painamalla FREEZE-painiketta uudelleen. tai kun painetaan projektorin tai kaukosäätimen painikkeita STANDBY/ON, SEARCH, RGB, VIDEO, BLANK, AUTO, ASPECT, VOLUME, MUTE, KEYSTONE, POSITION, MENU, MAGNIFY ja MY BUTTON. jäädä haamukuva. Älä jätä projektoria PYSÄYTYS-tilaan pitkäksi aikaa. 22

23 Valkokankaan tilapäinen tyhjennys 1. Käyttö Paina BLANK-painiketta kaukosäätimestä. Tyhjä näyttö tulee näkyviin tulosignaalin kuvan asemesta. Katso kohtaa TYHJÄ valikosta NÄYTTÖ. ( 39). Paina BLANK-painiketta uudestaan poistaaksesi tyhjän näytön ja palataksesi tulosignaalin näyttöön. BLANK LASER painikkeista tai kaukosäätimen painikkeista painetaan tai jokin komennoista (lukuun ottamatta saantikomentoja) lähetetään säätöporttiin. HUOM! Ääntä ei ole liitetty tyhjän näytön toiminnolla. Jos tarpeen, säädä äänenvoimakkuus tai vaimennus ensin. 23

24 Käyttö Valikkotoimintojen käyttö Tässä projektorissa on seuraavat valikot: KUVA, NÄYTTÖ, LIITÄNNÄT, SÄÄTÖ, käytetyistä toiminnoista ja muut valikot on luokiteltu eri tarkoituksien mukaan. Kaikkia näyttöjä käytetään samalla tavalla. Seuraavassa on kuvattu valikkojen peruskäyttö. ENTER-painike ASPECT 1. Paina MENU-painiketta kaukosäätimestä tai jotakin projektorin kohdistinpainikkeista. Näkyvin tulee edistynyt VALIKKO tai HELP. VAL., jolla on etusija virrankytkennän jälkeen. Valikossa HELP. VAL Jos haluat muuttaa tilalle valikon edistynyt VALIKKO, valitse Siirry ed. valikkoon.... Valikossa edistynyt VALIKKO Kohdistinpainikkeet MENU-painike RESET-painike ESC MENU RESET 2. Valitse valikko kohdistinpainikkeilla. Jos haluat muuttaa tilalle HELP. VAL., valitse HELP. VAL. Paina sitten projektorin tai kaukosäätimen kohdistinpainiketta tai kaukosäätimen ENTER-painiketta siirtyäksesi toimenpiteissä eteenpäin. Valitun valikon näyttö käynnistyy. 3. sitten projektorin tai kaukosäätimen kohdistinpainiketta toimenpiteissä eteenpäin. Valikon kohdan käyttövalikko tulee näkyviin. 4. os haluat palauttaa toiminnon oletussäädölle, paina RESET-painiketta kaukosäätimestä toiminnan aikana. Huomaa, että sellaiset kohdat, joiden toiminto tapahtuu käytön aikana samanaikaisesti (esimerkiksi KIELI, H VAIHE, ÄÄNI jne.) eivät palaudu oletusasetuksille. Kun Edistyneessä VALIKKO halutaan palata aiempaan näyttöön, paina projektorin tai kaukosäätimen kohdistinpainiketta tai ESC-painiketta kaukosäätimestä. 5. Sulje valikko ja lopeta toimenpiteet painamalla MENU-painiketta kaukosäätimestä uudelleen. Vaikka et tee mitään, valintaikkuna katoaa automaattisesti noin 10 sekunnin kuluttua. tulosignaalin näkyessä. 24 PUSH ENTER PAGE UP POSITION AUTO PAGE DOWN

25 HELPPO-valikko HELPPO-valikko Valikossa HELP. VAL. on mahdollista suorittaa alla olevassa taulukossa kuvatut säädöt. Valitse kohta projektorin tai kaukosäätimen Suorita säätö sitten seuraavaa taulukkoa apuna käyttäen. Kohta KUVASUHDE AUTO KEYST SUORITA KEYSTONE KEYSTONE KUVAMUOTO Katso kohtaa KUVASUHDE valikosta NÄYTTÖ ( 30). korjauksen. Katso AUTO KEYST SUORITA valikosta SÄÄTÖ ( 36). Säädä kohta KEYSTONE valikosta SÄÄTÖ. ( 36) Säädä kohta KEYSTONE valikosta SÄÄTÖ. ( 37). Muuta kuvatyypin tilaa painikkeilla. Kuvatyyppitilat ovat GAMMA ja VÄRI LÄMP. tilojen yhdistelmiä. Valitse heijastuslähteelle sopiva tyyppi. NORMAALI ELOKUVA DYNAAMINEN VALK. TAULU TAUL (VIHR) TAUL (MUST) VÄRI LÄMP GAMMA NORMAALI KESKI OLETUS #1 OLETUS ELOKUVA MATALA OLETUS #2 OLETUS DYNAAMINEN KORKEA OLETUS #3 OLETUS TAUL (MUST) SUURI KIRK-1 OLETUS #4 OLETUS TAUL (VIHR) SUURI KIRK-2 OLETUS #4 OLETUS VALK. TAULU KESKI OLETUS #5 OLETUS Kun GAMMA ja VÄRI LÄMP. ovat erilaiset kuin edellä olevissa ennalta asetetuissa tiloissa, KUVAMUOTO valikon näyttönä on MUKAUTUS. Katso kohtaa GAMMA ( 27) ja VÄRI LÄMP. ( 28) valikosta KUVA. Kun tämä toiminto suoritetaan, kuvassa saattaa näkyä ylimääräinen. ( jatkuu seuraavalle sivulle) 25

26 HELPPO-valikko HELPPO-valikko (jatkuu) Kohta KIRKKAUS KONTRASTI VÄRI VÄRISAVY TERÄVYYS ÄÄNITASO PEILIKUVA PALAUTA SUODATIN IKÄ KIELI Siirry ed. valikkoon... Katso kohtaa KIRKKAUS valikosta KUVA ( 27). Katso kohtaa KONTRASTI valikosta KUVA ( 27). Katso kohtaa VÄRI valikosta KUVA ( 28). Katso kohtaa VÄRISAVY valikosta KUVA ( 28). Katso kohtaa TERÄVYYS valikosta KUVA ( 28). Katso kohtaa ÄÄNITASO valikosta SÄÄTÖ ( 37). Katso kohtaa PEILIKUVA valikosta SÄÄTÖ ( 37). Tämän toimenpiteen suorittaminen palauttaa oletusasetuksille kaikki valikon HELP. VAL. kohdat paitsi kohtia SUODATIN IKÄ ja KIELI. Varmistusruutu tulee näkyviin. Kun PALAUTA valitaan painikkeella Tämän suorittaminen nollaa suodatinajan, joka laskee ilmasuodattimen käyttöajan. Varmistusruutu tulee näkyviin. Kun PALAUTA valitaan painikkeella Katso kohtaa SUODATIN IKÄ valikosta VALINNAT ( 44). Katso kohtaa KIELI valikosta NÄYTTÖ ( 39). tai ENTER käyttääksesi valikkoa KUVA, NÄYTTÖ, LIITÄNNÄT, SÄÄTÖ, AUDIO, NÄYTTÖ, VALINNAT tai VERKKO. 26

27 KUVA-valikko KUVA-valikko KUVA-valikossa on mahdollista suorittaa alla olevassa taulukossa kuvatut säädöt. Valitse kohta projektorin tai kaukosäätimen ENTER-painiketta siirtyäksesi toimenpiteissä eteenpäin. Suorita säätö sitten seuraavaa taulukkoa apuna käyttäen. Kohta KIRKKAUS KONTRASTI Vaalea tumma Voimakas heikko #1 OLETUS #1 MUKAUTUS #2 OLETUS #2 MUKAUTUS #3 OLETUS GAMMA ( jatkuu seuraavalle sivulle) #5 MUKAUTUS #5 OLETUS #4 MUKAUTUS #4 OLETUS #3 MUKAUTUS Kohdan MUKAUTUS säätö Kun valitaan tila, jonka nimessä on sana MUKAUTUS, ja painetaan sitten painiketta joka auttaa tilan säätämisessä Tämä toiminto on kätevä haluttaessa GAMMA [MUKAUTUS 1] muuttaa joidenkin tiettyjen sävyjen kirkkautta. On mahdollista saada näkyviin testikuvio, jolla voidaan varmistaa säädön teho painamalla painiketta ENTER. Joka kerta, kun painat painiketta ENTER, kuvio muuttuu alla kuvatulla tavalla. Ei kuviota 9 asteen harmaa asteikko Ramp 15 asteen harmaa asteikko Kahdeksan taajuuskorjauksen säädintä vastaavat kahdeksaa testikuvion sävytasoa lukuun ottamatta vasemmassa päässä olevaa tumminta sävyä. Jos haluat säätää tasoa 2 testikuvion vasemmasta päästä (9 asteen harmaa asteikko), käytä taajuuskorjauksen säädintä 1. Testikuvion vasemmassa päässä olevaa tumminta sävyä ei voi säätää millään taajuuskorjausjuovalla. Kun tämä toiminto suoritetaan, näkyviin saattaa tulla juovia tai häiriöitä ENTER :

28 KUVA-valikko KUVA-valikko (jatkuu) Kohta KORKEA OLETUS KORKEA MUKAUTUS KESKI OLETUS KESKI MUKAUTUS MATALA OLETUS MATALA MUKAUTUS SUURI KIRK-1 OLETUS SUURI KIRK-1 MUKAUTUS SUURI KIRK-2 OLETUS SUURI KIRK-2 MUKAUTUS VÄRI LÄMP. VÄRI VÄRISAVY TERÄVYYS ( jatkuu seuraavalle sivulle) Kohdan MUKAUTUS säätö TASOITUS VAHVISTUS Kun valitaan tila, jonka nimessä on sana R G B R G B tai ENTER, näkyviin tulee valintaruutu, joka auttaa valitun tilan TASOITUS ja VAHVISTUS -asetusten säätämisessä VÄRI LÄMP.[MUKAUTUS 1] Kohdan TASOITUS säätö muuttaa testikuvion kaikkien sävyjen värin voimakkuutta. VAHVISTUS-säädöt vaikuttavat pääasiassa testikuvion kirkkaampiin sävyihin. On mahdollista saada näkyviin testikuvio, jolla voidaan varmistaa säädön teho painamalla painiketta ENTER. Joka kerta, kun painat painiketta ENTER, kuvio muuttuu alla kuvatulla tavalla. Ei kuviota 9 asteen harmaa asteikko Ramp 15 asteen harmaa asteikko Kun tämä toiminto suoritetaan, näkyviin saattaa tulla juovia tai häiriöitä. Voimakas Heikko Tämä voidaan valita vain videosignaaleille, s-videosignaaleille tai komponenttivideosignaaleille. Vihertävä Punertava Tämä voidaan valita vain videosignaaleille, s-videosignaaleille tai komponenttivideosignaaleille. Voimakas Heikko Kohinaa saattaa esiintyä ja/tai kuva saattaa väristä hetken, kun säätöä tehdään. Tämä ei ole oire viasta. ENTER : 28

29 KUVA-valikko KUVA-valikko (jatkuu) Kohta säätömuodon. ESITYS TEATTERI PÄÄLTÄ AKT. IIRIS OMA MUISTI ESITYS TEATTERI PÄÄLTÄ Toiminto Aktiivinen iiris näyttää parhaan mahdollisen esityskuvan sekä kirkkaille että tummille otoksille. Aktiivinen iiris näyttää parhaan mahdollisen teatterikuvan sekä kirkkaille että tummille otoksille. Aktiivinen iiris on aina auki. Näyttö saattaa väristä, kun on valittu muoto ESITYS tai TEATTERI. Jos näin käy, valitse PÄÄLTÄ. Tässä projektorissa on 4 muistia säätötiedoille (kaikille KUVAvalikon kohdille). painaminen toteuttaa kunkin toiminnon. LATAA1 LATAA2 LATAA3 LATAA4 TALLENNA4 TALLENNA3 TALLENNA2 TALLENNA1 LATAA1, LATAA2, LATAA3, LATAA4 LATAA-toiminnon suorittaminen lataa tiedot toiminnon nimessä olevan numeroon liitetystä muistista ja säätää kuvan automaattisesti tietojen mukaisesti. Ne LATAA-toiminnot, joiden liittyvissä muistissa ei ole tietoja, ohitetaan. Muista, että parhaillaan säädetty tila katoaa ladattaessa tietoja. Jos parhaillaan säädetty tila halutaan säilyttää, tallenna se ennen LATAA-toiminnon suorittamista. Näytössä saattaa olla kohinaa ja kuva saattaa väristä hetken, kun tietoja ladataan. Tämä ei ole oire viasta. LATAA-toiminnot voidaan suorittaa myös painikkeella MY MEMORY, joka voidaan säätää kohdassa OMA PAINIKE valikossa VALINNAT ( 45). TALLENNA1, TALLENNA2, TALLENNA3, TALLENNA4 TALLENNA-toiminnon suorittaminen tallentaa parhaillaan voimassa olevat säätötiedot toiminnon nimessä olevan numeroon liitettyyn muistiin. Muista, että muistiin tallennettavat tiedot katoavat tallennettaessa tähän muistiin uusia tietoja. 29

30 NÄYTTÖ-valikko NÄYTTÖ-valikko NÄYTTÖ-valikossa on mahdollista suorittaa alla olevassa taulukossa kuvatut säädöt. Valitse kohta projektorin tai kaukosäätimen ENTER-painiketta siirtyäksesi toimenpiteissä eteenpäin. Suorita säätö sitten seuraavaa taulukkoa apuna käyttäen. Kohta KUVASUHDE RGB- tai MIU-signaalilla NORMAALI 4:3 16:9 PIENI M1-D-signaalilla NORMAALI 4:3 16:9 14:9 PIENI Videosignaalille, S-videosignaalille tai komponenttivideosignaalille 4:3 16:9 14:9 PIENI 30 OVER SCAN VERT.SIJ. HOR.SIJ. ( jatkuu seuraavalle sivulle) Kun signaalia ei ole 4:3 (kiinteä) NORMAALI-muoto säilyttää signaalin alkuperäisen kuvasuhteen. Suuri (pienentää kuvaa) pieni (suurentaa kuvaa) Tämä kohta voidaan valinta ainoastaan video-, s-video- ja komponenttisignaaleille. Kun säätö on liian suuri, kuvan kehysalueella saattaa näkyä tietyn asteinen heikentymä. Tässä tapauksessa tee säätö pienelle. Ylös alas Vertikaalisen sijainnin säätäminen liikaa saattaa aiheuttaa häiriöitä kuvaan. Jos näin käy, säädä vertikaalinen sijainti oletussäädölle. Painikkeen RESET painaminen, kun VERT.SIJ. on valittu palauttaa asetuksen VERT.SIJ. oletusasetukselle. Kun tämä toiminto suoritetaan videosignaalilla, s-videosignaalilla tai 525i (480i) tai 625i (576i) komponenttivideosignaalilla, säädön ala riippuu kohdan OVER SCAN asetuksesta ( yllä). Säätö ei ole mahdollista, kun OVER SCAN on säädetty lukemaan 10. Vasen oikea Horisontaalisen sijainnin säätäminen liikaa saattaa aiheuttaa häiriöitä kuvaan. Jos näin käy, säädä horisontaalinen sijainti oletussäädölle. Painikkeen RESET painaminen, kun HOR.SIJ. on valittu palauttaa asetuksen HOR.SIJ. oletusasetukselle. Kun tämä toiminto suoritetaan videosignaalilla, s-videosignaalilla tai 525i (480i) tai 625i (576i) komponenttivideosignaalilla, säädön ala riippuu kohdan OVER SCAN asetuksesta ( yllä). Säätö ei ole mahdollista, kun OVER SCAN on säädetty lukemaan 10.
