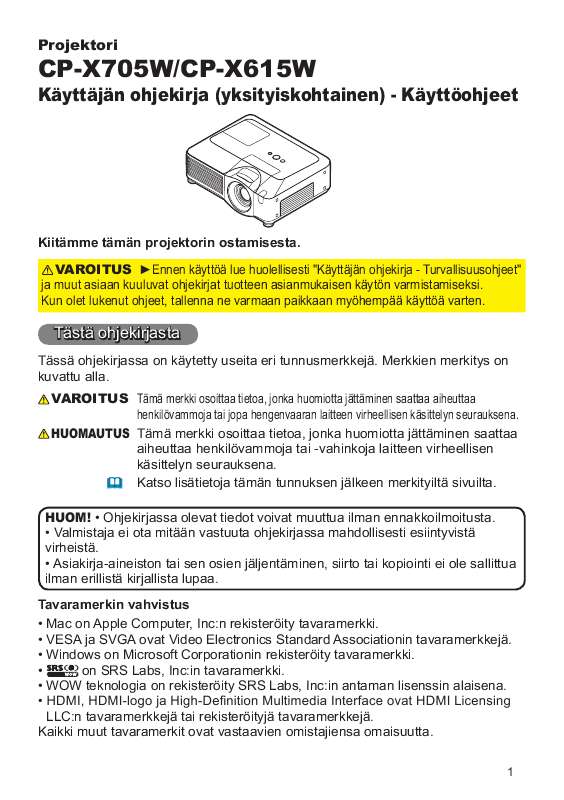

2 Käsikirjan tiivistelmä Tämä merkki osoittaa tietoa, jonka huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai -vahinkoja laitteen virheellisen käsittelyn seurauksena. Katso lisätietoja tämän tunnuksen jälkeen merkityiltä sivuilta. HUOM! Ohjekirjassa olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti esiintyvistä virheistä. Asiakirja-aineiston tai sen osien jäljentäminen, siirto tai kopiointi ei ole sallittua ilman erillistä kirjallista lupaa. Tavaramerkin vahvistus Mac on Apple Computer, Inc:n rekisteröity tavaramerkki. VESA ja SVGA ovat Video Electronics Standard Associationin tavaramerkkejä. Windows on Microsoft Corporationin rekisteröity tavaramerkki. on SRS Labs, Inc:in tavaramerkki. WOW teknologia on rekisteröity SRS Labs, Inc:in antaman lisenssin alaisena. LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Kaikki muut tavaramerkit ovat vastaavien omistajiensa omaisuutta. 1 Lue nämä Turvallisuusohjeet ensin. Projektori Käyttäjän ohjekirja - Turvallisuusohjeet Kiitos, että olet ostanut tämän projektorin. VAROITUS Lue projektorin käyttöohjekirjat ennen käyttöä jotta osaisit käyttää laitetta oikein. Laita ohjeet lukemisen jälkeen varmaan paikkaan myöhempää käyttöä varten. Tämän laitteen virheellinen käsittely saattaa aiheuttaa henkilövammoja ja vaurioita. Valmistaja ei ota vastuuta vahingoista, jotka ovat seurausta virheellisestä käsittelystä, joka ei ole tämän projektorin käyttöohjeissa määritetyn tavallisen käytön rajoissa. HUOMIO Käyttöohjeen tiedot voivat muuttua ilman eri ilmoitusta. Valmistaja ei ota vastuuta virheistä, joita näissä käyttöohjeissa voi olla. Dokumentin tai sen sisällön jäljentäminen, siirto tai käyttö ei ole sallittua ilman nimenomaista kirjallista lupaa. Symboleista Ohjekirjassa käytetään useita symboleja varmistamaan oikea käyttö, estämään vaaratilanteiden syntyminen käyttäjälle tai muille ja estämään omaisuusvahingot. Näiden symbolien tarkoitukset on kuvattu edempänä. On tärkeää, että luet kuvaukset huolellisesti ja ymmärrät täysin niiden merkityksen. VAROITUS VAROTOIMET Tämä symboli ilmaisee tietoa, joka huomioimatta jätettäessä voi johtaa henkilövahinkoon tai jopa kuolemaan väärän käytön vuoksi. Tämä symboli ilmaisee tietoa joka mikäli huomioimatta jätettäessä voi johtaa henkilövahinkoon tai vammaan väärän käytön vuoksi. Tyypilliset symbolit Tämä symboli ilmaisee lisävaroitusta (mukaan lukien varotoimet). Mukana oleva kuvitus selventää sisältöä. Tämä symboli ilmaisee kiellettyä toimintaa. Sisältö on selvästi osoitettu kuvituksella tai vieressä olevalla selostuksella (vasemmalla oleva symboli tarkoittaa, että laitteen purkaminen on kielletty). Tämä symboli ilmaisee pakollista toimintaa. Sisältö on selvästi osoitettu kuvituksella tai vieressä olevalla selostuksella (vasemmalla oleva symboli tarkoittaa, että verkkopistoke tulee irrottaa pistorasiasta). SG1 Turvallisuusohjeet VAROITUS Älä käytä projektoria ongelmien sattuessa. Epänormaalit toiminnot kuten savu, outo haju, ei kuvaa, ei ääntä, ylimääräinen ääni, vahingoittunut kuori tai osa tai johto, nesteiden tunkeutuminen tai vieraat esineet jne. voivat aiheuttaa tulipalon tai sähköiskun. Siinä tapauksessa kytke välittömästi virta pois ja irrota sen jälkeen verkkopistoke verkkovirrasta. Varmistettuasi, että savun tulo tai haju on päättynyt, ota yhteys jälleenmyyjääsi. Älä koskaan yritä tehdä itse korjauksia, sillä tämä voi olla ja on vaarallista. Verkkolähteen tulee olla lähellä projektoria ja helposti saatavilla. Irrota verkkopistoke verkkovirrasta. Käytä erityistä varovaisuutta, kun laitteen lähellä on lapsia tai lemmikkejä. Väärä käsittely voi johtaa tulipaloon, sähköiskuun, vammaan, palovammaan tai näköhäiriöihin. Noudata erityistä varovaisuutta tiloissa, joissa on lapsia ja lemmikkieläimiä. Älä päästä nesteitä tai vieraita esineitä laitteeseen. Nesteiden tai vieraiden esineiden joutuminen laitteeseen voi johtaa tulipaloon tai sähköiskuun. Noudata erityistä varovaisuutta tiloissa, joissa on lapsia. Mikäli nestettä tai vieras esine joutuu projektoriin, kytke välittömästi virta pois päältä virtakytkimestä, irrota verkkopistoke pistorasiasta ja ota yhteys jälleenmyyjään. Projektoria ei saa asettaa veden lähelle (esim. kylpyhuoneeseen, rannalle jne.). Älä altista projektoria sateelle tai kosteudelle. Projektoria ei saa sijoittaa ulkotiloihin. Älä laita kukkamaljakoita, vaaseja, kuppeja, kosmetiikkaa tai nesteitä, kuten vettä jne., projektorin päälle tai läheisyyteen. Älä laita metalleja, paloherkkiä materiaaleja jne. projektorin päälle tai läheisyyteen. Estääksesi vieraiden esineiden sisäänpääsyn laitteeseen älä laita projektoria samaan koteloon tai laukkuun tavaroiden kanssa, paitsi projektorin lisävarusteet, signaalikaapelit ja liittimet. Älä pura tai muunna laitetta. Projektori sisältää korkeajännitteisiä osia. Projektorin tai sen lisälaitteiden muuntelut ja/tai purkaminen voi johtaa tulipaloon tai sähköiskuun. Älä koskaan avaa koteloa. Pyydä jälleenmyyjää korjaamaan ja puhdistamaan sisäosat. Ei saa purkaa. Älä aiheuta projektorille iskuja tai muita vaurioita. Mikäli projektoriin osuu isku ja/tai se rikkoutuu, se voi aiheuttaa vamman ja käytön jatkaminen voi johtaa tulipaloon tai sähköiskuun. Mikäli projektoriin osuu isku, kytke välittömästi virta pois päältä virtakytkimestä, irrota verkkopistoke pistorasiasta ja ota yhteys jälleenmyyjään. Älä sijoita projektoria epätasaiselle alustalle.

3 Mikäli projektori putoaa ja/tai rikkoutuu, se voi aiheuttaa vamman ja käytön jatkaminen voi johtaa tulipaloon tai sähköiskuun. Älä aseta projektoria epätasaiselle, kaltevalle tai keikkuvalle alustalle, kuten epävarmalle tai viettävälle telineelle. Käytä pyöräjarruja, kun asetat projektorin telineeseen, jossa on pyörät. Älä laita projektoria sivupuoli ylöspäin asentoon, linssi ylöspäin asentoon tai linssi alaspäin asentoon. Siinä tapauksessa, että haluat tehdä kiinteän seinäasennuksen tai vastaavan, ota yhteys jälleenmyyjään ennen asennusta. SG2 Turvallisuusohjeet (jatkuu) VAROITUS Ole varovainen projektorin korkeiden lämpötilojen kanssa. Korkeita lämpötiloja syntyy, kun lamppu on päällä. Se voi johtaa tulipaloon tai palovammaan. Noudata erityistä varovaisuutta tiloissa, joissa on lapsia. Älä kosketa linssiä, tuulettimia tai tuuletusaukkoja käytön aikana tai välittömästi käytön jälkeen välttyäksesi palovammoilta. Huolehdi tuuletuksesta. Pidä vähintään 30 cm vapaa tila sivuilla ja muiden esineiden, kuten seinien, välillä. Älä sijoita projektoria metalliselle pinnalle tai muulle pinnalle, joka ei kestä kuumuutta. Älä aseta mitään projektorin linssin, tuulettimien tai tuuletusaukkojen läheisyyteen. Älä koskaan tuki tuuletinta tai tuuletusaukkoja. Älä peitä projektoria pöytäliinalla jne. Älä laita projektoria matolle tai vuodevaatteille. Älä koskaan katso linssin läpi tai aukkoihin, kun lamppu on päällä. Voimakas valo voi aiheuttaa näkövaurioita. Noudata erityistä varovaisuutta tiloissa, joissa on lapsia. Käytä ainoastaan oikeaa virtajohtoa ja oikeaa virtalähdettä. Väärän teholähteen käyttö voi johtaa tulipaloon tai sähköiskuun. Käytä vain oikeaa teholähdettä riippuen projektorin tiedoista ja turvallisuusstandardeista. Mukana tulevaa verkkojohtoa on käytettävä riippuen käytetystä tehonlähteestä. Ole varovainen verkkojohdon yhdistämisessä. Väärän liitännän käyttö verkkojohdossa voi johtaa tulipaloon tai sähköiskuun. Älä koske verkkojohtoon märin käsin. Tarkista, että liitettävä osa verkkojohtoa on puhdas (pölytön) ennen käyttöä. Käytä pehmeää ja kuivaa kangasta puhdistaessasi verkkopistoketta. Aseta verkkopistoke teholähteeseen kunnolla. Vältä irrallista, epäkuntoista verkkolähdettä tai kosketushäiriötä. Varmista, että teet liitännän maadoitusjohdolla. Liitä rakennuksen verkkolähteen maadoituspääte oikeaa verkkojohtoa käyttämällä, muussa tapauksessa voi syttyä tulipalo tai syntyä sähköisku. Älä poista virtajohdon sydäntä. Liitä maadoitusjohto kunnolla. SG3 Turvallisuusohjeet (jatkuu) VAROITUS Ole varovainen, kun käsittelet valonlähteenä toimivaa lamppua. Projektori käyttää korkeapaineista elohopealasilamppua joka on tehty lasista. Lamppu voi rikkoutua kovalla pamauksella tai palaa loppuun. Kun lamppu rikkoutuu, on mahdollista että lasinsirpaleita lentää lamppupesään, ja että kaasuuntunutta elohopeaa voi purkautua projektorin tuuletusaukoista. Lue huolellisesti kohta "Lamppu". Ole huolellinen käsitellessäsi verkkojohtoa tai ulkoisia liitäntäkaapeleita. Mikäli käytät jatkuvasti rikkoutunutta verkkojohtoa tai kaapelia, se voi johtaa tulipaloon tai sähköiskuun. Älä altista verkkojohtoa tai kaapeleita liialle kuumuudelle, paineelle tai jännitteelle. Mikäli verkkojohto tai kaapelit ovat vahingoittuneet (pinta rikki, sisäjohdot poikki jne.), ota yhteys jälleenmyyjään. Älä sijoita projektoria tai painavia esineitä verkkojohdolle tai kaapeleille.älä myöskään peitä niitä suojalla, peitolla tms. sillä se voi johtaa tahattomaan painavien esineiden asettamiseen piilossa olevan verkkojohdon tai kaapeleiden päälle. Älä vedä verkkojohtoa tai kaapeleita. Kun liität tai irrotat verkkojohtoa tai kaapeleita, pidä kiinni pistokkeesta tai liittimestä. Älä sijoita projektoria lähelle lämmitintä. Varo taittamasta verkdot; Käytä vain määritellyn tyyppistä ilmansuodatinta. Tilaa projektorin käyttäjän käsikirjassa määritelty ilmansuodatin jälleenmyyjältäsi. Kun vaihdat lampun, vaihda myös ilmansuodatin. Mukaan saattaa olla liitetty ilmansuodatin, kun ostat projektoriin vaihtolampun. Älä laita projektoria päälle ilman ilmansuodatinta. Varo korkean lämpötilan ympäristöjä. Kuumuudella voi olla haitallinen vaikutus projektorin koteloon ja muihin osiin. Älä sijoita projektoria, kaukosäädintä ja muita osia suoraan auringonvaloon tai lähelle kuumaa esinettä kuten lämmitintä jne. Vältä magneettikenttiä. Suojaamattomia tai eristämättömiä magneettikenttiä ei tule pitää projektorin paella tai sen läheisyydessä. (Siis magneettisia turvalaitteita tai muita projektorin tarvikkeita, jotka sisältävät magneettisia aineita ja joita valmistaja tms. ei ole toimittanut laitteen mukana. ) Magneettiesineet saattavat aiheuttaa katkoja projektorin sisäiseen mekaaniseen toimintaan, mikä saattaa häiritä jäähdytyspuhaltimen nopeutta tai pysähtymistä, ja saattaa aiheuttaa virran katkeamisen projektorista. SG5 Turvallisuusohjeet (jatkuu) VAROTOIMET Irrota verkkojohto kytkeäksesi laitteen kokonaan irti. Turvallisuussyistä irrota verkkojohto, mikäli projektoria ei käytetä pitempään ajanjaksoon. Kytke projektori pois päältä ja irrota se verkkovirrasta ennen kuin puhdistat sitä. Huolimattomuus voi johtaa tulipaloon tai sähköiskuun. Irrota verkkopistoke verkkovirrasta. Pyydä jälleenmyyjää puhdistamaan projektorin sisätila noin kerran vuodessa. Projektorin sisään kertyvä pöly voi aiheuttaa tulipalon tai toimintahäiriöitä.

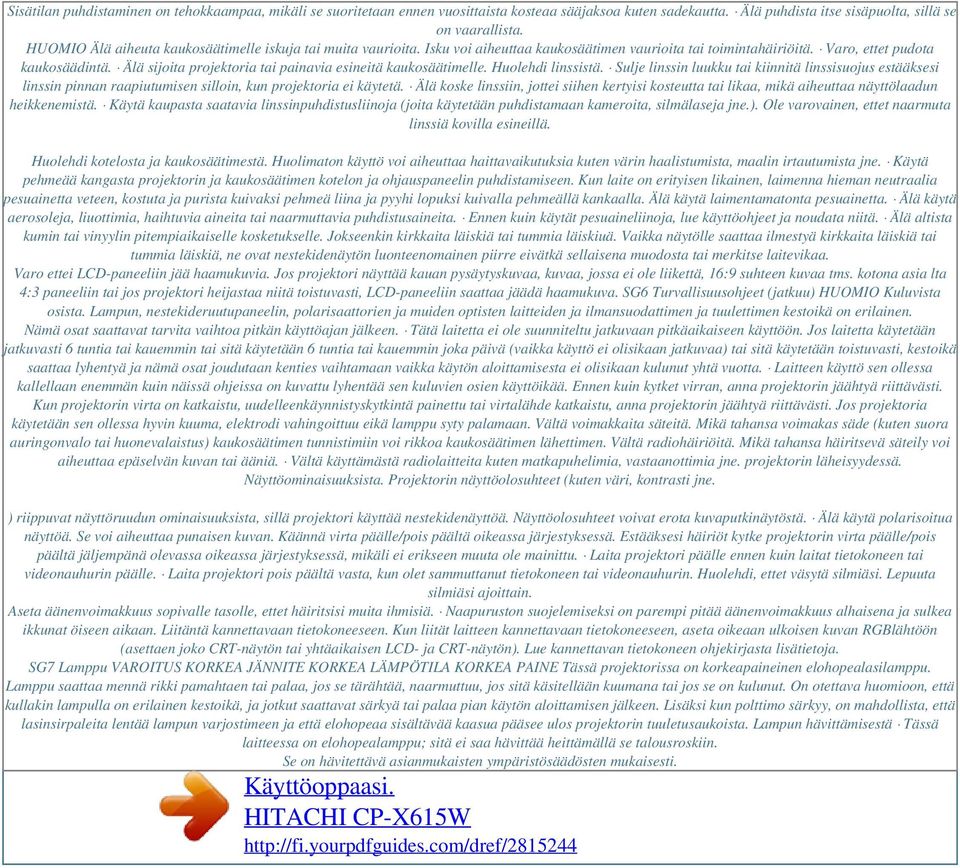

4 Sisätilan puhdistaminen on tehokkaampaa, mikäli se suoritetaan ennen vuosittaista kosteaa sääjaksoa kuten sadekautta. Älä puhdista itse sisäpuolta, sillä se on vaarallista. HUOMIO Älä aiheuta kaukosäätimelle iskuja tai muita vaurioita. Isku voi aiheuttaa kaukosäätimen vaurioita tai toimintahäiriöitä. Varo, ettet pudota kaukosäädintä. Älä sijoita projektoria tai painavia esineitä kaukosäätimelle. Huolehdi linssistä. Sulje linssin luukku tai kiinnitä linssisuojus estääksesi linssin pinnan raapiutumisen silloin, kun projektoria ei käytetä. Älä koske linssiin, jottei siihen kertyisi kosteutta tai likaa, mikä aiheuttaa näyttölaadun heikkenemistä. Käytä kaupasta saatavia linssinpuhdistusliinoja (joita käytetään puhdistamaan kameroita, silmälaseja jne.). Ole varovainen, ettet naarmuta linssiä kovilla esineillä. Huolehdi kotelosta ja kaukosäätimestä. Huolimaton käyttö voi aiheuttaa haittavaikutuksia kuten värin haalistumista, maalin irtautumista jne. Käytä pehmeää kangasta projektorin ja kaukosäätimen kotelon ja ohjauspaneelin puhdistamiseen. Kun laite on erityisen likainen, laimenna hieman neutraalia pesuainetta veteen, kostuta ja purista kuivaksi pehmeä liina ja pyyhi lopuksi kuivalla pehmeällä kankaalla. Älä käytä laimentamatonta pesuainetta. Älä käytä aerosoleja, liuottimia, haihtuvia aineita tai naarmuttavia puhdistusaineita. Ennen kuin käytät pesuaineliinoja, lue käyttöohjeet ja noudata niitä. Älä altista kumin tai vinyylin pitempiaikaiselle kosketukselle. Jokseenkin kirkkaita läiskiä tai tummia läiskiuä. Vaikka näytölle saattaa ilmestyä kirkkaita läiskiä tai tummia läiskiä, ne ovat nestekidenäytön luonteenomainen piirre eivätkä sellaisena muodosta tai merkitse laitevikaa. Varo ettei LCD-paneeliin jää haamukuvia. Jos projektori näyttää kauan pysäytyskuvaa, kuvaa, jossa ei ole liikettä, 16:9 suhteen kuvaa tms. kotona asia lta 4:3 paneeliin tai jos projektori heijastaa niitä toistuvasti, LCD-paneeliin saattaa jäädä haamukuva. SG6 Turvallisuusohjeet (jatkuu) HUOMIO Kuluvista osista. Lampun, nestekideruutupaneelin, polarisaattorien ja muiden optisten laitteiden ja ilmansuodattimen ja tuulettimen kestoikä on erilainen. Nämä osat saattavat tarvita vaihtoa pitkän käyttöajan jälkeen. Tätä laitetta ei ole suunniteltu jatkuvaan pitkäaikaiseen käyttöön. Jos laitetta käytetään jatkuvasti 6 tuntia tai kauemmin tai sitä käytetään 6 tuntia tai kauemmin joka päivä (vaikka käyttö ei olisikaan jatkuvaa) tai sitä käytetään toistuvasti, kestoikä saattaa lyhentyä ja nämä osat joudutaan kenties vaihtamaan vaikka käytön aloittamisesta ei olisikaan kulunut yhtä vuotta. Laitteen käyttö sen ollessa kallellaan enemmän kuin näissä ohjeissa on kuvattu lyhentää sen kuluvien osien käyttöikää. Ennen kuin kytket virran, anna projektorin jäähtyä riittävästi. Kun projektorin virta on katkaistu, uudelleenkäynnistyskytkintä painettu tai virtalähde katkaistu, anna projektorin jäähtyä riittävästi. Jos projektoria käytetään sen ollessa hyvin kuuma, elektrodi vahingoittuu eikä lamppu syty palamaan. Vältä voimakkaita säteitä. Mikä tahansa voimakas säde (kuten suora auringonvalo tai huonevalaistus) kaukosäätimen tunnistimiin voi rikkoa kaukosäätimen lähettimen. Vältä radiohäiriöitä. Mikä tahansa häiritsevä säteily voi aiheuttaa epäselvän kuvan tai ääniä. Vältä käyttämästä radiolaitteita kuten matkapuhelimia, vastaanottimia jne. projektorin läheisyydessä. Näyttöominaisuuksista. Projektorin näyttöolosuhteet (kuten väri, kontrasti jne. ) riippuvat näyttöruudun ominaisuuksista, sillä projektori käyttää nestekidenäyttöä. Näyttöolosuhteet voivat erota kuvaputkinäytöstä. Älä käytä polarisoitua näyttöä. Se voi aiheuttaa punaisen kuvan. Käännä virta päälle/pois päältä oikeassa järjestyksessä. Estääksesi häiriöt kytke projektorin virta päälle/pois päältä jäljempänä olevassa oikeassa järjestyksessä, mikäli ei erikseen muuta ole mainittu. Laita projektori päälle ennen kuin laitat tietokoneen tai videonauhurin päälle. Laita projektori pois päältä vasta, kun olet sammuttanut tietokoneen tai videonauhurin. Huolehdi, ettet väsytä silmiäsi. Lepuuta silmiäsi ajoittain. Aseta äänenvoimakkuus sopivalle tasolle, ettet häiritsisi muita ihmisiä. Naapuruston suojelemiseksi on parempi pitää äänenvoimakkuus alhaisena ja sulkea ikkunat öiseen aikaan. Liitäntä kannettavaan tietokoneeseen. Kun liität laitteen kannettavaan tietokoneeseen, aseta oikeaan ulkoisen kuvan RGBlähtöön (asettaen joko CRT-näytön tai yhtäaikaisen LCD- ja CRT-näytön). Lue kannettavan tietokoneen ohjekirjasta lisätietoja. SG7 Lamppu VAROITUS KORKEA JÄNNITE KORKEA LÄMPÖTILA KORKEA PAINE Tässä projektorissa on korkeapaineinen elohopealasilamppu. Lamppu saattaa mennä rikki pamahtaen tai palaa, jos se tärähtää, naarmuttuu, jos sitä käsitellään kuumana tai jos se on kulunut. On otettava huomioon, että kullakin lampulla on erilainen kestoikä, ja jotkut saattavat särkyä tai palaa pian käytön aloittamisen jälkeen. Lisäksi kun polttimo särkyy, on mahdollista, että lasinsirpaleita lentää lampun varjostimeen ja että elohopeaa sisältävää kaasua pääsee ulos projektorin tuuletusaukoista. Lampun hävittämisestä Tässä laitteessa on elohopealamppu; sitä ei saa hävittää heittämällä se talousroskiin. Se on hävitettävä asianmukaisten ympäristösäädösten mukaisesti.

5 Katso tietoja lampun kierrätyksestä osoitteesta (USA:ssa) Ota laitteen hävittämisestä yhteys paikalliseen hallintovirastoon tai osoitteeseen (Yhdysvalloissa) tai (Kanadassa). Lisätietoja saatavilla jälleenmyyjältä. Jos lamppu menee rikki (kun se menee rikki, kuuluu kova pamaus), irrota virtajohto pistorasiasta ja pyydä vaihtolamppu paikalliselta jälleenmyyjältä. Huomaa, että lasinsirpaleet saattavat vahingoittaa projektorin sisäisiä osia tai aiheuttaa vammoja lamppua käsiteltäessä, joten älä yritä puhdistaa projektoria tai vaihtaa lamppua itse. Jos lamppu menee rikki (kun se menee rikki, kuuluu kova pamaus), tuuleta huone hyvin äläkä hengitä kaasua, jota tulee ulos projektorin tuuletusaukoista ja varo myös, että kaasua ei pääse silmiin tai suuhun. Ennen kuin vaihdat lampun, varmista, että virtakytkin on katkaistu ja ettei virtajohtoa ole kytketty ja odota sitten ainakin 45 minuuttia, jotta lamppu jäähtyy riittävästi. Lampun käsittely sen ollessa kuuma saattaa aiheuttaa palovammoja ja vahingoittaa myös itse lamppua. Älä avaa lampun kantta, kun projektori on tuettu ylhäältä. Tämä on vaarallista, sillä jos lampun polttimo on rikkoutunut, siruja putoaa, kun kansi avataan. Lisäksi työskentely korkeilla paikoilla on vaarallista, joten pyydä paikallista jälleenmyyjää vaihtamaan lamppu vaikka polttimo ei olisikaan palanut. Älä käytä projektoria, kun lampun kansi on otettu pois. Kun lamppu on vaihdettu, varmista, että ruuvit on ruuvattu tiukasti paikalleen. Löysät ruuvit saattavat aiheuttaa vahinkoja ja vammoja. Käytä vain määritellyn tyyppistä lamppua. Jos lamppu menee rikki pian ensimmäisen käyttökerran jälkeen, on mahdollista, että on muita sähköongelmia. Jos näin käy, ota yhteys paikalliseen jälleenmyyjään tai huoltoon. Käsittele huolellisesti: tärähdykset tai naarmuttaminen saattavat aiheuttaa polttimon rikkoutumisen käytön aikana. Lampun käyttö hyvin pitkään voi aiheuttaa sen, että lamppu on himmeä, ei syty tai rikkoutuu. Kun kuva näyttää tummalta tai kun värisävy on huono, vaihda lamppu mahdollisimman nopeasti. Älä käytä vanhoja (käytettyjä) lamppuja, sillä tämä voi aiheuttaa rikkoutumisen. Irrota pistoke virtalähteestä. SG8 Säädöksellisiä huomautuksia FCC:n varoitus Tämä laite noudattaa FCC:n sääntöjen osaa 15. Sen käyttöön vaikuttavat seuraavat kaksi ehtoa: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) Tämän laitteen on hyväksyttävä kaikki vastaanottamansa häiriöt, mukaan luettuna häiriöt, jotka voivat aiheuttaa virheellistä toimintaa. VAROITUS : Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja mikäli sitä ei ole asennettu ja käytetty ohjeiden mukaisesti, se voi aiheuttaa vahingollisia häiriöitä radioliikenteeseen. Kuitenkaan ei ole mitään takeita, ettei häiriöitä tapahdu jonkin tietyn asennuksen yhteydessä. Mikäli laite aiheuttaa häiriöitä radio- tai televisiovastaanottoon, mikä voidaan päätellä kytkemällä laite pois päältä ja päälle, käyttäjää kehotetaan korjaamaan häiriö yhdellä tai useammalla seuraavista toimenpiteistä: - Suuntaa tai sijoita vastaanottoantenni uudelleen. - Kasvata laitteen ja vastaanottimen välistä välimatkaa. - Liitä laite eri virtapiirin verkkopistorasiaan kuin mihin vastaanotin on liitetty - Kysy neuvoa jälleenmyyjältä tai kokeneelta radio/tv-teknikolta. OHJEITA KÄYTTÄJILLE : Joissain kaapeleissa on käytettävä ferromagneettisia renkaita. Käytä liitäntään mukana tulevaa kaapelia tai määritelmän mukaista kaapelia. Niiden kaapeleiden osalta, joissa on ferromagneettinen rengas vain toisessa päässä, liitä rengas projektoriin. Takuu ja jälkihuolto Mikäli kyseessä ei ole epänormaali toiminto (mainittu käsikirjan kappaleessa VAROITUS) niin jos laitteeseen tulee vika lue ensin "Vianmääritys" kohta "Käyttöohjeet" ja käy läpi annetut tarkistukset. Mikäli ongelma ei ratkea tämän avulla ota yhteys jälleenmyyjään tai huoltoyhtiöön. He kertovat sinulle mikä takuuehto soveltuu tilanteeseen. SG9 Sisältö Sisältö Tästä ohjekirjasta Sisältö Projektorin ominaisuudet 3 Valmistelut Pakkauksen sisältö Linssin suojuksen kiinnittäminen Osien nimet Projektori.. 4 Säätöpaneeli Takapaneeli Kaukosäädin Käyttövalmistelut Sijoittaminen Projektorin nostimen säätö... 9 Turvatangon ja uran käyttö Laitteiden liittäminen.

6 . 10 Virtalähteen liitäntä Kaukosäädin Laserosoitin Paristojen asettaminen Kaukosäätimen signaalista Kaukosäätimen signaalin taajuuden muuttaminen. 14 Käyttö langallisena kaukosäätimenä. 15 Käyttö tavallisena PC-hiirenä ja näppäimistönä. 15 Virta päälle/päältä Virran päälle kytkeminen Virran päältä kytkeminen Käyttö Äänenvoimakkuuden säätö Äänen tilapäinen mykistäminen Tulosignaalin valinta Tulosignaalin etsintä.. 18 Kuvasuhteen valinta Zoomauksen ja tarkkuuden säätö.. 19 Linssin siirron säätö.. 19 Automaattisen säätötoiminnan käyttäminen. 19 Asennon säätö Keystone-vääristymien korjaaminen 20 Suurennustoiminnon käyttäminen.. 21 Valkokankaan pysäyttäminen Valkokankaan tilapäinen tyhjentäminen.

7 22 Valikkotoiminnon käyttö HELP. VAL KUVASUHDE, AUTO KEYSTONE SUORITA, KEYSTONE, KEYSTONE, KUVAMUOTO, KIRKKAUS, 2 (HELP. VAL. jatkuu ) KONTRASTI, VÄRI, VÄRISÄVY, TERÄVYYS, ÄÄNITASO, PEILIKUVA, PALAUTA, SUODATIN IKÄ, KIELI, Siirry ed. Valikkoon... KUVA-Valikko KIRKKAUS, KONTRASTI, GAMMA, VÄRI LÄMP., VÄRI, VÄRISÄVY, TERÄVYYS, AKT. IIRIS, OMA MUISTI NÄYTTÖ-Valikko. 29 KUVASUHDE, YLIPYYH, VERT. SIJ., HOR. SIJ., H VAIHE, HOR. KOKO, AUTOM. SÄÄDÖN TOTEUTUS LIITÄNNÄT-Valikko ETENEVÄ, VIDEO NR, 3D-YCS, VÄRIAVARUUS, COMPONENT, VIDEOFORM., HDMI, KUVALUKKO, RGB-TULO, RESOLUUTIO SÄÄTÖ-Valikko AUTO KEYSTONE SUORITA, KEYSTONE, KEYSTONE, ÄÄNITASO, PEILIKUVA AUDIO-Valikko ÄÄNI, DISKANTTI, BASSO, SRS WOW, KAIUTIN, AUDIO, HDMI AUDIO KUVARUUTU-Valikko KIELI, VALIKKO AS., TYHJÄ, ALOITUS, Oma Kuva, Oma Kuva Lock, VIESTI, LÄHTEENNIMI VALINNAT-Valikko AUTOM. HAKU, AUTO KEYSTONE, AUTOM VIR KYT, AUTO POIS, LAMPPU IKÄ, SUODATIN IKÄ, OMA PAINIKE, PALVELU, TURVALLISUUS VERKKO- Valikko. 55 ASETUS, PROJEKTORIN NIMI, e-shot, INFORMAATIO, PALVELU Huolto Lamppu.. 60 Ilmansuodatin Sisäisen kellon paristo Muu huolto Vianetsintä Liittyvät viestit.. 66 Merkkivaloista.. 67 Ilmiöitä, joita voidaan erheellisesti tulkita laitevioiksi Takuu ja jälkihuolto Tekniset tiedot.. 72 Projektorin ominaisuudet / Valmistelut Projektorin ominaisuudet Tätä projektoria käytetään heijastamaan erilaisia kuvasignaaleja valkokankaalle. Laite mahtuu asennettuna pieneen tilaan ja sillä voidaan tuottaa suurikokoinen kuva lyhyeltäkin etäisyydeltä. Valmistelut Pakkauksen sisältö Katso kohtaa "Pakkauksen sisältö" painetussa ohjekirjassa "Käyttäjän ohjekirja (suppea)". Projektorin toimitukseen tulee sisältyä kohdassa mainitut varusteet. Jos jotakin puuttuu, ota välittömästi yhteyttä jälleenmyyjään. HUOM! Säilytä alkuperäiset pakkausmateriaalit mahdollista tulevaa tarvetta varten. Jos projektoria joudutaan kuljettamaan, käytä kuljetuksessa aina alkuperäisiä pakkausmateriaaleja. Käsittele linssiosaa erityisen huolellisesti. Linssin suojuksen kiinnittäminen Jotta linssin suojus ei pääsisi katoamaan, kiinnitä se projektoriin varusteisiin kuuluvalla hihnalla. Hihnan aukko 1. Kiinnitä hihna linssin suojuksessa olevaan hihna-aukkoon. 2. Sijoita hihnan toinen pää niitissä olevaan uraan. 3. Työnnä niitti niitin reikään. Pohja Niitin reikä 3 Osien nimet Osien nimet Projektori (1) Kaiuttimet (x 4) ( 37) (2) Tarkennusrengas ( 19) (3) Zoomausrengas ( 19) (4) Lampun suojus ( 60) Lamppuyksikkö on sisäpuolella. (5) Linssin siirtokansi ( 19) (6) Horisontaalinen linssin siirtosäädin ( 19) (7) Vertikaalinen linssin siirtosäädin ( 19) (8) Etukansi (9) Linssi ( 65) (10) Linssin suojus ( 3) (11) Kaukosäätimen tunnistimet (x 3) ( 14) (12) Nostojalat (x 2) ( 9) (13) Nostopainikkeet (x 2) ( 9) (14) Suodattimen suojus ( 62) Ilmansuodatin ja ilmanottoaukko ovat sisäpuolella. (15) Tuuletusaukot (16) Ilmanottoaukot (17) Niitin reikä ( 3) (18) Kahva (19)

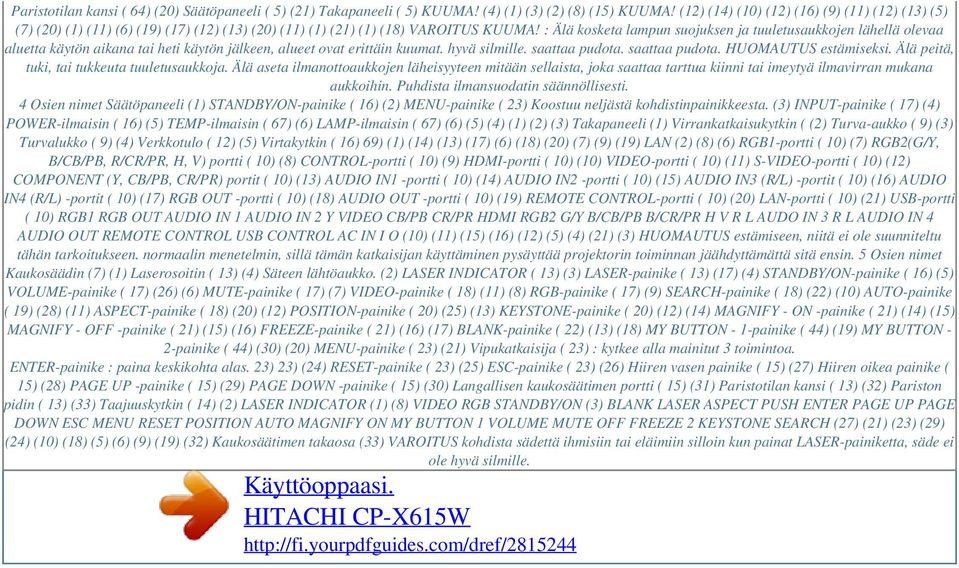

8 Paristotilan kansi ( 64) (20) Säätöpaneeli ( 5) (21) Takapaneeli ( 5) KUUMA! (4) (1) (3) (2) (8) (15) KUUMA! (12) (14) (10) (12) (16) (9) (11) (12) (13) (5) (7) (20) (1) (11) (6) (19) (17) (12) (13) (20) (11) (1) (21) (1) (18) VAROITUS KUUMA! : Älä kosketa lampun suojuksen ja tuuletusaukkojen lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, alueet ovat erittäin kuumat. hyvä silmille. saattaa pudota. saattaa pudota. HUOMAUTUS estämiseksi. Älä peitä, tuki, tai tukkeuta tuuletusaukkoja. Älä aseta ilmanottoaukkojen läheisyyteen mitään sellaista, joka saattaa tarttua kiinni tai imeytyä ilmavirran mukana aukkoihin. Puhdista ilmansuodatin säännöllisesti. 4 Osien nimet Säätöpaneeli (1) STANDBY/ON-painike ( 16) (2) MENU-painike ( 23) Koostuu neljästä kohdistinpainikkeesta. (3) INPUT-painike ( 17) (4) POWER-ilmaisin ( 16) (5) TEMP-ilmaisin ( 67) (6) LAMP-ilmaisin ( 67) (6) (5) (4) (1) (2) (3) Takapaneeli (1) Virrankatkaisukytkin ( (2) Turva-aukko ( 9) (3) Turvalukko ( 9) (4) Verkkotulo ( 12) (5) Virtakytkin ( 16) 69) (1) (14) (13) (17) (6) (18) (20) (7) (9) (19) LAN (2) (8) (6) RGB1-portti ( 10) (7) RGB2(G/Y, B/CB/PB, R/CR/PR, H, V) portti ( 10) (8) CONTROL-portti ( 10) (9) HDMI-portti ( 10) (10) VIDEO-portti ( 10) (11) S-VIDEO-portti ( 10) (12) COMPONENT (Y, CB/PB, CR/PR) portit ( 10) (13) AUDIO IN1 -portti ( 10) (14) AUDIO IN2 -portti ( 10) (15) AUDIO IN3 (R/L) -portit ( 10) (16) AUDIO IN4 (R/L) -portit ( 10) (17) RGB OUT -portti ( 10) (18) AUDIO OUT -portti ( 10) (19) REMOTE CONTROL-portti ( 10) (20) LAN-portti ( 10) (21) USB-portti ( 10) RGB1 RGB OUT AUDIO IN 1 AUDIO IN 2 Y VIDEO CB/PB CR/PR HDMI RGB2 G/Y B/CB/PB B/CR/PR H V R L AUDO IN 3 R L AUDIO IN 4 AUDIO OUT REMOTE CONTROL USB CONTROL AC IN I O (10) (11) (15) (16) (12) (5) (4) (21) (3) HUOMAUTUS estämiseen, niitä ei ole suunniteltu tähän tarkoitukseen. normaalin menetelmin, sillä tämän katkaisijan käyttäminen pysäyttää projektorin toiminnan jäähdyttämättä sitä ensin. 5 Osien nimet Kaukosäädin (7) (1) Laserosoitin ( 13) (4) Säteen lähtöaukko. (2) LASER INDICATOR ( 13) (3) LASER-painike ( 13) (17) (4) STANDBY/ON-painike ( 16) (5) VOLUME-painike ( 17) (26) (6) MUTE-painike ( 17) (7) VIDEO-painike ( 18) (11) (8) RGB-painike ( 17) (9) SEARCH-painike ( 18) (22) (10) AUTO-painike ( 19) (28) (11) ASPECT-painike ( 18) (20) (12) POSITION-painike ( 20) (25) (13) KEYSTONE-painike ( 20) (12) (14) MAGNIFY - ON -painike ( 21) (14) (15) MAGNIFY - OFF -painike ( 21) (15) (16) FREEZE-painike ( 21) (16) (17) BLANK-painike ( 22) (13) (18) MY BUTTON - 1-painike ( 44) (19) MY BUTTON - 2-painike ( 44) (30) (20) MENU-painike ( 23) (21) Vipukatkaisija ( 23) : kytkee alla mainitut 3 toimintoa. ENTER-painike : paina keskikohta alas. 23) 23) (24) RESET-painike ( 23) (25) ESC-painike ( 23) (26) Hiiren vasen painike ( 15) (27) Hiiren oikea painike ( 15) (28) PAGE UP -painike ( 15) (29) PAGE DOWN -painike ( 15) (30) Langallisen kaukosäätimen portti ( 15) (31) Paristotilan kansi ( 13) (32) Pariston pidin ( 13) (33) Taajuuskytkin ( 14) (2) LASER INDICATOR (1) (8) VIDEO RGB STANDBY/ON (3) BLANK LASER ASPECT PUSH ENTER PAGE UP PAGE DOWN ESC MENU RESET POSITION AUTO MAGNIFY ON MY BUTTON 1 VOLUME MUTE OFF FREEZE 2 KEYSTONE SEARCH (27) (21) (23) (29) (24) (10) (18) (5) (6) (9) (19) (32) Kaukosäätimen takaosa (33) VAROITUS kohdista sädettä ihmisiin tai eläimiin silloin kun painat LASER-painiketta, säde ei ole hyvä silmille.

9 HUOMAUTUS altistaa vaaralliselle säteilylle. Käytä laserosoitinta vain valkokankaalle osoittamiseen. 6 (31) Käyttövalmistelut Käyttövalmistelut Sijoita projektori niin, että se sopii käyttöympäristöön ja tarkoitettuun käyttötapaan. VAROITUS projektori kaatuu tai putoaa, se saattaa aiheuttaa vammoja ja/tai vahingoittaa projektoria. Vahingoittuneen projektorin käyttö saattaa puolestaan aiheuttaa tulipalon ja/tai sähköiskun. Älä sijoita projektoria epävakaalle, kaltevalle tai tärisevälle pinnalle, kuten esimerkiksi heiveröinen tai vino hylly. Älä sijoita projektoria siten, että sen sivu-, etu- tai takaosa tulevat ylöspäin. Kysy neuvoa jälleenmyyjältä ennen kuin ryhdyt epätavallisiin asennuksiin, kuten esim. projektorin ripustaminen kattoon. kuumeneminen saattaa aiheuttaa tulipalon, palovammoja ja/tai projektorin toimintahäiriöitä. Älä tuki tai peitä projektorin tuuletusaukkoja. Jätä vähintään 30 cm tila projektorin sivujen ja muiden esineiden, kuten seinien välille. Älä aseta projektoria metalliselle tai heikosti lämpöä kestävälle alustalle. Älä sijoita projektoria matolle, tyynyille tai sängylle. Älä sijoita projektoria suoraan auringonvaloon tai lähelle lämmönlähteitä, kuten lämmityslaitteet. Älä aseta mitään projektorin linssin tai tuuletusaukkojen läheisyyteen, tai projektorin päälle. Älä aseta projektorin pohjassa sijaitsevien tuuletusaukkojen lähelle mitään sellaista, joka voi tarttua kiinni tai imeytyä ilmavirran mukana aukosta sisään. Projektorin ilmanottoaukot sijaitsevat myös sen pohjassa. kastuminen tai nesteen valuminen projektorin sisään saattaa aiheuttaa tulipalon, sähköiskun ja/tai projektorin toimintahäiriöitä. Älä sijoita projektoria kylpyhuoneeseen tai ulkoilmaan. Älä aseta nestettä sisältäviä astioita lähelle projektoria. HUOMAUTUS sijoittaminen tällaisiin paikkoihin saattaisi aiheuttaa tulipalon, sähköiskun ja/tai projektorin toimintahäiriöitä. Älä sijoita projektoria lähelle ilmankostuttimia, tupakointipisteitä tai keittiöön. tunnistimeen. 7 Käyttövalmistelut Sijoittaminen Käytä seuraavia kuvia ja taulukoita valkokankaan koon ja heijastusetäisyyden määrittämiseen. Taulukossa olevat arvot on laskettu täysikokoiselle valkokankaalle: (a) Valkokankaan koko (vinottain) (b) Heijastusetäisyys (±10%) (c) Näytön korkeus (±10%), kun vertikaalinen linssin siirto ( 19) on säädetty kokonaan ylös. Vaakatasolla (b) (a) (c) ylös (c) alas Kattoon ripustettu (c) alas (a) (c) ylös (b) Jätä vähintään 30 cm tila projektorin sivujen ja muiden esineiden, kuten seinien välille. Kysy neuvoa jälleenmyyjältä ennen kuin ryhdyt epätavallisiin asennuksiin, kuten esim. projektorin ripustaminen kattoon. 16 : 9 valkokangas (b) Projektorin etäisyys (c) Valkokankaan korkeus [m (tuumaa)] [cm (tuumaa)] väh. enint. alas ylös 1,2 1,6 2,4 2,8 3,2 3,6 4,0 4,8 6,0 8,0 10,1 12,1 14,1 (46) -1 (62) -2 (94) -2 (110) -3 (126) -3 (141) -4 (157) -4 (189) -5 (237) -6 (317) -8 (396) -10 (476) -12 (556) -15 (0) (-1) (-1) (-1) (-1) (-1) (-2) (-2) (-2) (-3) (-4) (-5) (-6) (15) (20) (30) (35) (41) (46) (51) (61) (76) (101) (127) (152) (177) (a) Valkokankaan koko [tuumaa (m)] : 3 valkokangas (b) Projektorin etäisyys (c) Valkokankaan korkeus [m (tuumaa)] [cm (tuumaa)] väh. enint. alas ylös (35) (47) (71) (83) (96) (108) (120) (144) (181) (241) (302) (363) (424) 1,1 1,4 2,2 2,6 2,9 3,3 3,7 4,4 5,5 7,4 9,2 11,1 13,0 (42) (57) (86) (100) (115) (130) (144) (174) (217) (291) (364) (437) (510) (2) (2) (4) (4) (5) (5) (6) (7) (9) (12) (15) (18) (21) (0,8) 0,9 (1,0) 1,2 (1,5) 1,8 (1,8) 2,1 (2,0) 2,4 (2,3) 2,7 (2,5) 3,0 (3,0) 3,7 (3,8) 4,6 (5,1) 6,1 (6,4) 7,7 (7,6) 9,2 (8,9) 10,8 (16) 1,0 (38) (22) 1,3 (51) (32) 2,0 (78) (38) 2,3 (91) (43) 2,6 (104) (49) 3,0 (117) (54) 3,3 (131) (65) 4,0 (157) (81) 5,0 (197) (108) 6,7 (263) (135) 8,4 (329) (162) 10,0 (395) (189) 11,7 (462) 8 Käyttövalmistelut Projektorin nostimen säätö Jos projektorin sijoituspaikka on lievästi epätasapainossa oikealle tai vasemmalle, käytä nostinjalkoja projektorin sijoittamiseksi vaakatasoon. Jalkoja käyttämällä on myös mahdollista nostaa projektorin etuosaa 8 asteen verran siten, että saadaan sopiva heijastuskulma valkokankaaseen nähden. Projektorissa on 2 nostojalkaa ja 2 nostopainiketta. Nostojalkaa voi säätää vetämällä samanpuoleisesta nostopainikkeesta ylöspäin. Pidä kiinni projektorista ja löysää nostojalat vetämällä nostopainikkeesta ylöspäin Säädä projektorin etuosa haluttuun korkeuteen. 3. Vapauta nostopainikkeet ja nostojalat lukkiutuvat. 4. Varmista, että nostojalat ovat paikalleen lukittu ja sijoita projektori varovaisesti paikalleen. 5. Nostojalkoja voi tarvittaessa hienosäätää kääntämällä niitä käsin. Pidä kiinni projektorista, kun käännät jalkoja. Löysää nostinjalka vetämällä samanpuoleista nostopainiketta ylöspäin. Hienosäädä kääntämällä jalkaa. HUOMAUTUS projektorista, projektori saattaa pudota. Älä kallista projektoria muulla tavalla kuin nostamalla sen etuosaa 8 asteen verran säätöjalkojen avulla. Projektorin kallistaminen ilmoitettuja rajoja enemmän voi aiheuttaa toimintahäiriöitä tai lyhentää kuluvien osien tai itse projektorin käyttöikää. Turvatangon ja uran käyttö Myymälöistä saatava, halkaisijaltaan 10 mm mittainen turvaketju tai -lanka voidaan kiinnittää projektorin turvatankoon varkauden estämiseksi. Laitteessa on myös turva-aukko Kensington-lukkoa varten. Katso tarkemmat tiedot turvalaitteen ohjekirjasta. VAROITUS aukkoa projektorin putoamisen estämiseen, niitä ei ole suunniteltu tähän tarkoitukseen.

10 HUOM! Turvatanko ja turva-aukko eivät yksin estä mahdollista varkautta. Ne on tarkoitettu käytettäväksi muiden varkaudenestoon tarkoitettujen keinojen lisäksi. Turvatanko Varmuusketju tai -lanka varkauksien varalle Turva-aukko 9 Käyttövalmistelut Laitteiden liittäminen Lue kaikkien tähän projektoriin liitettävien laitteiden käyttöohjeet ennen liitäntöjen suorittamista. Varmista, että kaikki laitteet sopivat liitettäviksi tähän projektoriin ja hanki tarvittavat liitäntäkaapelit. Katso seuraavia kaavakuvia liitäntöjen suorittamiseksi. AUDIO OUT RGB OUT AUDIO OUT RGB OUT LAN HDMI USB-A RS-232C PC Kaukosäädin LAN RGB1 RGB OUT Y VIDEO CB/PB CR/PR HDMI Näyttöpääte RGB IN AUDIO IN 1 AUDIO IN 2 RGB2 G/Y B/CB/PB B/CR/PR H V R L AUDO IN 3 R L AUDIO OUT AUDIO IN 4 REMOTE CONTROL USB CONTROL Kaiuttimet (vahvistimen kanssa) AUDIO IN S-VIDEO OUT R L AUDO IN OUT VIDEO OUT R L AUDO IN OUT Y CB/PB CR/PR COMPONENT VIDEO OUT R L AUDO IN OUT Videonauhuri/DVD-soitin VAROITUS Varo vahingoittamasta kaapeleita, älä koskaan käytä vahingoittuneita kaapeleita. HUOMAUTUS Katkaise virta kaikista laitteista ja irrota niiden verkkojohdot pistorasiasta ennen laitteiden liittämistä projektoriin. Jos projektoriin liitetään laite, jonka virta on kytkettynä, saattaa siitä aiheutua erittäin kova ääni tai muita häiriöitä, jotka voivat aiheuttaa toimintahäiriöitä tai vahingoittaa liitettävää laitetta tai projektoria. Käytä sopivia varusteisiin kuuluvia tai tähän tehtävään tarkoitettuja kaapeleita. Kysy neuvoa jälleenmyyjältä muista kaapeleista, joihin ehkä vaaditaan paikallisten vaatimusten mukainen erityinen pituus tai ferriittisydän. Jos kaapelissa on säikeistö ainoastaan toisessa päässä, liitä säikeistöllä varustettu pää projektoriin. aiheuttaa toimintahäiriöitä vai vahingoittaa laitetta tai projektoria. 10 Käyttövalmistelut Laitteiden liittäminen (jatkuu) HUOM! Lue ennen liitäntöjen tekemistä liitettävien laitteiden käyttöohjeet ja varmista, että kaikki laitteet sopivat liitettäviksi tähän projektoriin. Ennen PC:n liittämistä, tarkista signaalitaso, signaalin ajoitus ja resoluutio. - Muista tarkistaa asia verkostonhallinnasta. Älä liitä LAN-porttia verkkoon, jossa voi olla liian suuri jännite. - Jotkut signaalit saattavat tarvita adapterin tähän projektoriin tuloa varten. - Joissakin tietokoneissa on useita näyttöruututiloja, jotka saattavat sisältää tähän projektoriin soveltumattomia signaaleja. - Vaikka projektori pystyy näyttämään resoluutioltaan jopa UXGA (1600X1200) signaaleja, signaalit muutetaan projektorin paneelin resoluutioon ennen niiden näyttöä. Paras näyttötulos saavutetaan, kun tulosignaalin ja projektorin paneelin resoluutiot ovat samat. Liitäntöjä tehdessäsi varmista, että liittimen muoto sopii porttiin, johon liitäntä tulee tehdä. Ja varmista, että ruuvikiristeisten liittimien ruuvit on kiristetty. Kun haluat liittää kannettavan tietokoneen projektoriin, varmista että tietokoneen ulkoinen RGB-lähtö on aktivoitu. (Aseta kannettava tietokone CRT-näytölle tai samanaikaiselle LCD- ja CRT-näytölle.) Katso kannettavan tietokoneen käyttöohjeesta lisätietoja edellisen vaiheen toteuttamisesta. Kun kuvan resoluutio on muutettu tietokoneella tulosta riippuen, automaattinen säätötoiminto saattaa kestää jonkin aikaa, eikä sitä ehkä voida suorittaa loppuun. Tässä tapauksessa Windows-järjestelmän uuden resoluution valintaa varten olevaa "Kyllä/Ei" valintaruutua ei ehkä ilmesty näyttöön. Silloin resoluutio palautuu takaisin alkuperäiseksi. Resoluution muuttamiseen suositellaan käytettäväksi muita CRT- tai LCD-näyttöpäätteitä. Joissakin tapauksissa tämä projektori ei näytä kuvaa oikein, tai ei näytä valkokankaalla kuvaa lainkaan. Esimerkiksi automaattinen säätö ei ehkä toimi oikein joillakin tulosignaaleilla. Yhdistetty tahdistettu, tai tahdistettu G-tulosignaali saattaa sekoittaa projektorin toiminnot, jolloin projektori ei pysty näyttäämään kuvaa oikein. Tämän mallin HDMI-portti on yhteensopiva HDCP:n kanssa (High-bandwidth Digital Content Protection) ja pystyy näin ollen näyttämään videosignaalin HDCPyhteensopivasta DVD-soittimesta tai vastaavasta. Kytke ja käytä -kelpoisuudesta Kytke ja käytä on järjestelmä, johon kuuluu tietokone, sen käyttöjärjestelmä ja oheislaitteet (esim. näyttölaitteet). Tämä projektori on yhteensopiva VESA DDC 2B: n kanssa. Kytke ja käytä -menetelmää voidaan käyttää liittämällä tämä projektori tietokoneeseen, joka on VESA DDC -yhteensopiva (display data channel). Tätä toimintoa voit käyttää hyväksesi liittämällä RGB-kaapeli RGB1-porttiin (DDC 2B -yhteensopiva). Kytke ja käytä -järjestelmä ei ehkä toimi oikein, jos yritetään muun tyyppistä liitäntää. Käytä tietokoneesi normaaleja ajureita, sillä tämä projektori on kytke ja käytä -näyttöpääte. HUOM! HDMI HDMI tukee seuraavia signaaleja. -Videosignaali: 525i(480i),525p(480p),625i(576i),750p(720p),1125i(1080i), 1125p(1080p) -PC-signaalit: Katso Käyttäjän ohjekirja (yksityiskohtainen) Tekninen osa -Audiosignaali: Formaatti lineaari-pcm Sampling Frequency 48kHz / 44.1kHz / 32kHz Projektori voidaan liittää toiseen laitteeseen, jossa on HDMI tai DVI -liitin, mutta joidenkin laitteiden kanssa projektori ei ehkä toimi oikein, esimerkiksi ei videota, tai ei audiota. Varmista, että käytät HDMI-kaapelia, jossa on HDMI-merkintä. Kun projektori on liitetty laitteeseen, jossa on DVI-liitin, käytä DVI - HDMI -kaapelia HDMI-tuloon liittämiseen, ja audiokaapelia audiotuloon liittämiseen. 11 Käyttövalmistelut Virtalähteen liitäntä 1. Liitä verkkojohdon liitin projektorin verkkotuloon.

11 2. Liitä verkkojohdon pistoke kunnolla pistorasiaan. Verkkotulo Verkkojohdon liitin ulosottoon VAROITUS väärä tai viallinen liitäntä saattaa aiheuttaa tulipalon ja/tai sähköiskun. Käytä ainoastaan projektorin mukana toimitettua verkkojohtoa. Jos johto on vioittunut, ota yhteyttä jälleenmyyjän ja pyydä uusi johto. Virtajohto tulee vain liittää pistokkeeseen, jonka jännite on virtajohtoon sopiva. Verkkolähteen tulee olla lähellä projektoria ja helposti saatavilla. Irrota verkkojohto kun haluat kytkeä laitteen kokonaan irti. Älä koskaan tee muutoksia verkkojohtoon. 12 Kaukosäädin Kaukosäädin Laserosoitin Kaukosäätimessä on laserosoitin sormen tai sauvan asemesta. Kun LASER-painiketta painetaan, laite lähettää lasersäteen ja LASER INDICATOR -merkkivalo syttyy. LASER INDICATOR LASER-painike VAROITUS sijasta. Älä koskaan katso suoraan lasersäteeseen äläkä kohdista sädettä kehenkään. Lasersäde saattaa aiheuttaa näköongelmia. HUOMAUTUS Muiden kuin tässä kuvattujen säätimien tai säätöjen käyttäminen tai toimenpiteiden suorittaminen saattaa altistaa vaaralliselle säteilylle. Paristojen asettaminen Sijoita paristot paikalleen ennen kaukosäätimen käyttämistä. Jos kaukosäädin alkaa toimia virheellisesti, vaihda paristot. Jos kaukosäädintä ei aiota käyttää pidemmällä aikavälillä, poista paristot kaukosäätimestä ja säilytä niitä turvallisessa paikassa. Liu'uta paristosuojusta taaksepäin ja irrota se nuolen suuntaisesti. Linjaa ja sijoita kaksi AA-paristoa (HITACHI MAXELL, osa nro. LR6 tai R6P) plus- ja miinusnapojen mukaisesti kaukosäätimessä osoitetulla tavalla. Sijoita paristosuojus nuolensuuntaisesti ja napsauta se takaisin paikalleen VAROITUS Käsittele aina paristoja varoen ja käytä niitä vain ohjeiden mukaisesti. Paristojen asiaton käyttö saattaa aiheuttaa niiden räjähtämisen, halkeamisen tai vuotamisen, mikä taas voi aiheuttaa tulipalon, vammoja ja/tai ympäristön saastumisen. Käytä ainoastaan ohjeissa mainittuja paristoja. Älä käytä erityyppisiä paristoja yhdessä. Älä sekoita uusia paristoja käytettyjen kanssa. Paristoja vaihdettaessa varmista, että uusien paristojen plus- ja miinusnavat on suunnattu oikein. Pidä paristot lasten ja lemmikkieläinten ulottumattomilla. Älä lataa, oikosulje, juota tai purkaa paristoa. Älä päästä paristoa tuleen tai veteen. Säilytä paristoja pimeässä, viileässä ja kuivassa paikassa. Jos havaitset pariston vuotaneen, pyyhi vuotanut neste pois ja vaihda paristo uuteen. Jos vuotanutta ainetta pääsee iholle tai vaatteille, huuhtele likaiset kohdat heti vedellä. Noudata paikallisia paristojen hävittämistä koskevia säännöksiä. 13 Kaukosäädin Kaukosäätimen signaalista Kaukosäädin toimii projektorin kaukosäätimen tunnistimien avulla. Projektorissa on kolme kaukosäätimen tunnistinta - edessä, yläosassa ja takaosassa. Tunnistimet voidaan vuorollaan kytkeä päälle tai pois käyttämällä kohtaa "KAUKOVASTAANOTIN" kohdassa PALVELU valikossa VALINNAT ( 46) Kun tunnistin on aktivoitu, se havaitsee signaalin seuraavilla alueilla. Etuja ylätunnistimet: 60 astetta (30 astetta vasemmalle ja oikealle tunnistimesta) 3 metrin alueella. Takatunnistin: 40 astetta (20 astetta vasemmalle ja oikealle tunnistimesta) 3 metrin alueella. HUOM! Kaukosäätimen signaalin heijastaminen valkokankaalle tai vastaavalle voi olla käytettävissä. Jos signaalin lähettäminen suoraan tunnistimeen on vaikeaa, kokeile signaalin heijastamista. Kaukosäädin käyttää infrapunavaloa signaalien lähettämiseksi projektoriin (luokan 1 LED), joten varmista, että käytät kaukosäädintä paikassa, jossa ei ole esteitä, jotka voisivat estää kaukosäätimen signaalin pääsyn projektoriin. Kaukosäädin ei mahdollisesti toimi kunnolla, jos projektorin kaukosäätimen tunnistimeen osuu voimakas valo (kuten suora auringonvalo) tai hyvin lähellä oleva valo (kuten vaihtosuuntaajan loistelamppu). Säädä projektorin asentoa tällaisten valojen välttämiseksi. 30º 30º Noin 3m 30º 30º Noin 3m 20º 20º Noin 3m Kaukosäätimen signaalin taajuuden muuttaminen Varusteisiin kuuluvassa kaukosäätimessä voidaan valita signaalin taajuudelle tila 1 tai tila 2. Jos kaukosäädin ei toimi kunnolla, yritä vaihtaa signaalin taajuutta. Muista, että kaukosäätimellä ohjattavan projektorin kohta "KAUKOTAAJUUS" kohdassa PALVELU valikossa VALINNAT ( 46) tulee asettaa samaan tilaan kuin kaukosäädin. Aseta kaukosäätimen tila siirtämällä paristotilan kannen sisäpuolella olevaa taajuuskytkimen nuppia valittavan tilanumeron asentoon. Kaukosäätimen takaosa Paristokotelon kannen sisäpuoli 2 1 Taajuuskytkin 14 Kaukosäädin Käyttö langallisena kaukosäätimenä BLA NK LASE INDIC R ATOR Varusteisiin kuuluva kaukosäädin toimii langallisena kaukosäätimenä, kun sen takaosassa oleva langallisen säädön portti liitetään projektorin takaosassa olevaan REMOTE CONTROL -porttiin audiokaapelilla, jossa on halkaisijaltaan 3.5 mm mittaiset stereominipistokkeet. Tämä toiminto on hyödyllinen silloin, kun kaukosäätimen signaalin lähetys projektoriin on vaikeaa olosuhteista johtuen. LAS ER ASP ECT PUSH ENTE R HUOM! Liitä kaukosäädin projektoriin audiokaapelilla, jossa on halkaisijaltaan 3.5 mm mittaiset stereominipistokkeet. Käyttö tavallisena PC-hiirenä ja näppäimistönä Varusteisiin kuuluva kaukosäädin toimii tavallisena PC:n hiirenä ja näppäimistönä, kun projektorin USB-portti (tyyppi B) liitetään PC:n USB-porttiin (tyyppi A) USB-kaapelilla. (1) Hiiren vasen painike Kun painat painiketta sen keskeltä, toimii se samoin kuin hiiren vasenta näppäintä painettaessa. Kun painat tätä painiketta johonkin valittavina olevista kahdeksasta eri suunnasta, voit liikuttaa PC:n osoitinta valkokankaalla haluttuun suuntaan.

12 Powered by TCPDF ( (2) Hiiren oikea painike Painikkeen painaminen toimii samoin kuin jos painaisit hiiren oikeanpuoleista näppäintä. (3) Vipukatkaisija USB-portti tietokoneeseen USB LASER INDICATOR STANDBY/ON VIDEO RGB BLANK LASER BLANK LASER (1) (2) (3) (4) (6) ASPECT ASPECT PUSH ENTER PAGE UP PAGE DOWN PUSH ENTER ESC MENU RESET POSITION AUTO PAGE UP PAGE DOWN MAGNIFY ON MY BUTTON 1 VOLUME (5) (7) MUTE OFF FREEZE 2 KEYSTONE SEARCH ESC MENU RESET POSITION AUTO (6) PAGE UP -painike Tämä painike toimii samoin kuin PAGE UP -näppäin näppäimistössä. (7) PAGE DOWN -painike Tämä painike toimii samoin kuin PAGE DOWN -näppäin näppäimistössä. HUOM! Jos tämän laitteen hiiri + näppäimistö -toiminto ei toimi oikein, tarkista seuraavat seikat: - Kun USB-kaapeli liitetään projektorin PC:hen, jossa on sisäänrakennettu osoitinlaite (esim. paikannuspallo) kuten kannettavassa PC:ssä, avaa BIOS-asetusvalikko, valitse sieltä ulkoinen hiiri ja säädä sisäänrakennettu osoitustoiminto pois päältä, sillä on mahdollista että sisäänrakennetulla osoitintoiminnolla on etusija tässä toiminnossa. - Windows 95 OSR 2.1 tai uudempi versio tarvitaan tähän toimintoon. On myös mahdollista, että tämä toiminto ei toimi riippuen PC:n asetuksista ja hiiren ajureista. - Kahden tai useamman näppäimen käyttö samanaikaisesti on mahdotonta, lukuunottamatta hiiren vedä ja pudota -toimintoa. - Tämä toiminto käynnistyy vain silloin, kun projektori toimii oikein. 15 Virta päälle/pois päältä Virta päälle/päältä Virran päälle kytkeminen virtajohto on 1. Varmista, että pistorasiaan. lujasti ja oikein liitetty projektoriin ja aseta 2. Poista linssin suojus ja "I"). virtakatkaisija asentoon ON (merkitty STANDBY/ON -painike POWER-ilmaisin Virran merkkivalo palaa oranssina ( 67). Odota sitten hetki, sillä painikkeet eivät ehkä toimi Virtakatkaisija muutamaan sekuntiin. Paina STANDBY/ON -painiketta projektorissa tai kaukosäätimessä. Projektorin lamppu syttyy ja POWER-ilmaisin alkaa vilkkua vihreänä. Kun virta on kokonaan kytketty päälle, ilmaisin lakkaa vilkkumasta ja palaa jatkuvasti vihreänä. Valitse kuvan näyttöä varten tulosignaali luvussa "Tulosignaalin valinta" kuvatulla tavalla ( 18). 3. Virran päältä kytkeminen STANDBY/ON -painiketta projektorissa tai kaukosäätimessä. 1. Paina "Kytke virta pois?" näkyy näytössä noin 5 sekunnin ajan. Viesti 2. Paina STANDBY/ON -painiketta projektorissa tai kaukosäätimessä uudelleen viestin ilmestyessä. Projektorin lamppu sammuu ja POWER-ilmaisin alkaa vilkkua oranssina. Kun POWER-ilmaisin lakkaa vilkkumasta ja palaa tasaisen oranssina, lamppu on jäähtynyt kokonaan. että 3. Varmista, OFFvirran merkkivalo palaa tasaisen oranssina ja käännä virtakatkaisija asentoon (merkitty "O"). POWER-merkkivalo sammuu. Kiinnitä linssin suojus. Älä sytytä projektoria uudelleen vähintään 10 minuutin aikana heti sen sammuttamisen jälkeen. Projektorin sytyttäminen uudelleen liian pian saattaa lyhentää tiettyjen kulutusosien käyttöikää. VAROITUS Kun projektorin virta kytketään päälle, heijastaa se voimakasta valoa. Älä katso projektorin linssiin äläkä projektorin sisään siinä olevista aukoista. Älä kosketa lampun suojuksen ja tuuletusaukkojen lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, alueet ovat erittäin kuumat. HUOM! Käynnistä virta päälle / pois päältä oikeassa järjestyksessa. Käynnistä virta aina ensin projektorissa ennen siihen liitettyjen laitteiden virran kytkemistä. Katkaise virta aina projektorista viimeiseksi siihen liitettyjen laitteiden virran katkaisun jälkeen. Kun AUTOM VIR KYT -toiminto VALINNAT-valikossa on asetettu kohtaan PÄÄLLE, ja jos virta katkaistiin edellisellä kerralla virtakatkaisijasta, virtakatkaisijaa uudelleen kääntämällä projektorin lamppu syttyy ilman STANDBY/ON painikkeen painamista ( 42). Käytä katkaisukytkintä ( 69) vain silloin, kun projektoria ei sammuteta normaalia menettelytapaa noudattaen. 16 Käyttö Käyttö Äänenvoimakkuuden säätö 1. Paina VOLUME-painiketta kaukosäätimessä. säätämisessä. Näyttöön ilmestyy valintaikkuna, joka auttaa äänenvoimakkuuden 2. Valintaikkuna suljetaan ja toimenpide lopetetaan painamalla PUSH ENTER PAGE UP PAGE DOWN ESC MENU RESET POSITION AUTO VOLUME-painiketta uudelleen. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. Jos senhetkisen kuvan tuloportille ei ole valittu audioporttia, äänenvoimakkuutta ei voi säätää. Katso kohtaa AUDIO valikosta AUDIO. ( 37) MAGNIFY ON MY BUTTON 1 VOLUME MUTE Äänen tilapäinen mykistäminen 1. Paina MUTE-painiketta kaukosäätimessä. ääni on mykistetty. Näyttöön ilmestyy valintaikkuna, joka ilmoittaa että Ääni palautetaan painamalla MUTE- tai VOLUME-painiketta. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. mykistettynä. Katso kohtaa AUDIO valikosta AUDIO. ( 37) POSITION AUTO MAGNIFY ON MY BUTTON 1 VOLUME MUTE OFF FREEZE 2 KEYSTONE SEARCH Tulosignaalin valinta INPUT-painiketta projektorissa. 1. Painakerran kun painat painiketta, projektori kytkee Joka tuloportin alla esitetyn mukaisesti. (*) RGB 1 RGB 2 HDMI VIDEO S-VIDEO COMPONENT (Y, CB/PB, CR/PR) 1. Paina kaukosäätimen RGB-painiketta RGB-signaalin tuloportin valitsemiseksi. Joka kerran kun painat painiketta, projektori kytkee RGBportin alla esitetyn mukaisesti. RGB 1 RGB 2 HDMI STANDBY/ON VIDEO LASER INDICATOR RGB Jos RGB-painiketta painetaan (kun ollaan vaihtamassa VIDEO-signaalista RGB-signaaliin) silloin kun PÄÄLLE-toiminto on valittu AUTOM. HAKU -kohdassa VALINNAT-valikossa, projektori tarkastaa ensin RGB 1 -portin. Jos portissa ei havaita tulosignaalia, projektori tarkistaa muut portit yllä olevassa järjestyksessä.(*) (jatkuu seuraavalla sivulla) 17 Käyttö Tulosignaalin valinta (jatkuu) 1.
