1 X62w Multimediaprojektori Käyttäjän ohjekirja Kiitämme tämän projektorin ostamisesta. VAROITUS Lue Laitteen turvaohjeet ja nämä ohjeet ennen käyttöä, jotta ymmärrät ohjeet ja osaat käyttää laitetta oikein. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Tästä ohjekirjasta Tässä ohjekirjassa on käytetty erilaisia tunnusmerkkejä. Näiden tunnusmerkkien merkitys on kuvattu alla. VAROITUS Tämä osoittaa tietoja, joiden huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai jopa kuoleman, koska laitetta on käsitelty virheellisesti. HUOMAUTUS Tämä osoittaa tietoja, joiden huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai -vahinkoja, koska laitetta on käsitelty virheellisesti. Katso tämän tunnuksen jälkeen merkittyjä sivuja. HUOM! Tämän ohjekirjan tiedot voivat muuttua ilman eri ilmoitusta. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti olevista virheistä. Dokumentin tai sen sisällön jäljentäminen, siirto tai käyttö ei ole sallittua ilman nimenomaista kirjallista valtuutusta. TAVARAMERKKIEN VAHVISTUS: VGA ja XGA ovat International Business Machines Corporationin rekisteröityjä tavaramerkkejä. Apple ja Mac ovat Apple Computer, Inc:in rekisteröityjä tavaramerkkejä. VESA ja SVGA ovat Video Electronics Standard Associationin tavaramerkkejä. Windows on Microsoft Corporationin rekisteröity tavaramerkki. Kaikki muut tavaramerkit ovat asianomaisten omistajien omaisuutta. 1

2 Sisältö Tästä ohjekirjasta Sisältö Pakkauksen Sisältö Aukon kannen lukon käyttö Projektorin ominaisuudet Valmistelutoime Kiinnitä linssin suojus Osien nimet Projektori Säätöpainikkeet Kaukosäädin Käyttövalmistelut Sijoittaminen Projektorin kohottajan säätö Turvatangon käyttö Laitteiden liittäminen Virtalähteen liitäntä SD-kortin ja USB-muistin asettaminen Kaukosäädin Paristojen asetus Kaukosäätimen käyttö Virta päälle/pois päältä Virran päälle kytkeminen Virran pois päältä kytkeminen Käyttö Äänenvoimakkuuden säätö Äänen tilapäinen mykistäminen Tulosignaalin valinta Tulosignaalin etsintä Kuvasuhteen valinta Zoomauksen ja tarkkuuden säätö..21 Automaattisen säätötoiminnon käyttö...22 Asennon säätö Keystone-vääristymien korjaus Suurennusominaisuuden käyttö...23 Valkokankaan pysäyttäminen Valkokankaan tilapäinen tyhjennys Tietokoneen ruudun käyttö Monitoimintoasetukset Valikkotoimintojen käyttö Sisältö HELPPO-valikko KUVASUHDE, AUTO KEYST SUORITA, KEYSTONE, KUVAMUOTO, KIRKKAUS, KONTRASTI, VÄRI, VÄRISAVY, TERÄVYYS, ÄÄNITASO, PEILIKUVA, PALAUTA, SUODATIN IKÄ, KIELI, Siirry ed. valikkoon... KUVA-valikko KIRKKAUS, KONTRASTI, GAMMA, VÄRI LÄMP., VÄRI, VÄRISAVY, TERÄVYYS, OMA MUISTI NÄYTTÖ-valikko KUVASUHDE, OVER SCAN, VERT.SIJ., HOR.SIJ., H VAIHE, HOR. KOKO, AUTOM. SÄÄDÖN TOTEUTUS LIITÄNNÄT-valikko ETENEVÄ, VIDEO NR, VÄRIAVARUUS, COMPONENT, VIDEOFORM., KUVALUKKO, RGB TULO, RESOLUUTIO SÄÄTÖ-valikko AUTO KEYST SUORITA, KEYSTONE, ÄÄNITASO, PEILIKUVA, ÄÄNI, AUDIO NÄYTTÖ -valikko KIELI, VALIKKO AS., TYHJÄ, ALOITUS, Oma Kuva, Oma Kuva Lock, VIESTI, LÄHTEENNIMI VALINNAT-valikko AUTOM. HAKU, AUTO KEYST, AUTOM VIR KYT, AUTO POIS, LAMPPU IKÄ, SUODATIN IKÄ, OMA PAINIKE, PALVELU, TURVALLISUUS MIU-valikko SUORA MUOTO, ESITYS ILMAN PC :TÄ, ASETUS, e-shot, INFORMAATIO, PALVELU Huolto Lamppu Ilmansuodatin Sisäisen kellon pariston vaihto Muu huolto Vianetsintä Liittyvät viestit Merkkivaloista Ilmiöitä, jotka voidaan helposti tulkita laitevioiksi Tekniset tiedot Teknisiä tietoja (vain englanniksi) (Katso tämän kirjasen lopusta, vaikkakin tiedot ovat vain englanniksi.)

3 STANDBY/ON VIDEO RGB SEARCH ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME ON END PAGE DOWN MUTE OFF FREEZE MY BUTTON KEYSTONE 1 2 POSITION ESC ENTER MENU RESET Pakkauksen Sisältö Pakkauksen Sisältö Projektorin mukana tulee olla toimitettu alla näkyvät varusteet. Jos jotakin puuttuu, pyydämme ottamaan välittömästi yhteyden jälleenmyyjään. Projektori Verkkojohto (USA, YHDISTYNYT KUNINGASKUNTA, EUROOPPA) VGA-kaapeli USB-kaapeli X62w Käyttäjän ohjekirja Laitteen turvaohjeet Pika-aloitusopas Takuu ja takuun rekisteröinti Lausunto sähkö- ja elektroniikkalaiteromusta Linssin suojus, niitti ja hihna Pehmeä kotelo Kaukosäädin (jossa kaksi AAparistoa) RCAkomponenttikaapeli Langaton verkkokortti RCA-kuva/ äänikaapeli Aukkokannen lukko HUOM! Säilytä alkuperäinen pakkaus tallessa mahdollista myöhempää tarvetta varten. Jos projektoria joudutaan kuljettamaan, pane se aina alkuperäiseen pakkaukseen kuljetuksen ajaksi. Linssiosaa on käsiteltävä erityisen varovasti. Aukon kannen lukon käyttö Avaa aukon kannen lukko ja aseta se lukitusaukkoon. Sulje aukon kannen lukko varovasti ja kiinnitä riippulukko tai yhdistelmälukko aukon kannen lukkoon. 3

4 Projektorin ominaisuudet/valmistelutoimet Projektorin ominaisuudet Tätä projektoria käytetään heijastamaan valkokankaalle erilaisia tietokoneen signaaleja, NTSC/PAL/SECAM-kuvasignaaleja ja yhdistettyjä (SD/HD) videosignaaleja. Laite mahtuu pieneen tilaan ja sillä saadaan helposti suurikokoisen kuva lyhyeltä etäisyydeltä. Erittäin suuri kirkkaus Ruutuun saadaan erittäin kirkas kuva käyttämällä uutta 200W UHB-lamppua (ultra high brightness). Kuva on tarpeeksi kirkas ja selkeä myös valoisassa huoneessa. Erittäin pieni ääni Käytettävissä on erityinen HILJAINEN-tila, jolla voidaan pienentää ääntä ja aikaansaada hiljaisempi toiminta. Se on kätevä heikosti valaistuissa huoneissa, joissa pieni ääni on tärkeämpi kuin kirkkaus. Runsaat liitäntämahdollisuudet Tässä projektorissa on monta I/O-porttia. Se voidaan liittää helposti moniin signaalilähteisiin kuten PC:hen, DVD-soittimeen jne. Runsaiden liitäntämahdollisuuksien avulla voit valita itsellesi aina sopivimman vaihtoehdon. Pieni koko Tässä projektorissa on runsaasti toimintoja, mutta sen koko on pieni, joten se mahtuu tilaan kuin tilaan. Valmistelutoime Kiinnitä linssin suojus Jotta linssin suojus ei pääse katoamaan, kiinnitä se hihnalla projektoriin. Hihnan rengas Hihna Pohjapuoli Kiinnitä hihna linssin suojuksen hihnan renkaaseen. Pane hihna niitissä olevaan vakoon. Paina niitti hihnan aukkoon. Hihnan aukko 4

5 DC 5V 0.5A Y CB/PB AUDIO IN3 CR/PR VIDEO S-VIDEO AUDIO IN1 AUDIO IN2 LAN OPEN CLOSE Osien nimet Osien nimet Projektori Lampun suojus ( 58) (Lamppu sijaitsee sisällä) Säätöpainikkeet ( 7) Kauko-ohjaimen tunnus ( 18) Zoomausnuppi ( 21) Tarkennusrengas ( 21) Tuuletusaukko Kaiutin Turvatanko ( 11) (Käytetään liikkeistä hankittavan varkauden estävän ketjun tai langan kiinnittämiseen.) Linssi ( 19) Kohotinpainike ( 10) Linssin suojus ( 4) Oikealta edestä Kohotinjalka ( 10) AUDIO OUT USB RGB OUT CONTROL Suodattimen suojus ( 59) (Ilmasuodatin ja ottotuuletusaukko ovat sisällä.) RGB IN1 RGB IN2 SD CARD AUX I/O Pohja VAROITUS Älä koske projektorin lampun, linssin ja tuuletusaukkojen ympäristöä käytön aikana tai heti käytön jälkeen. ( ) Voit saada palovamman. 5

6 CB/PB SD CARD Osien nimet Virtakytkin ( 19) Verkkotulo ( 15) Portit (Katso alla.) CR/PR VIDEO S-VIDEO RGB IN1 RGB IN2 AUDIO IN1 AUDIO IN2 AUX I/O CONTROL DC 5V 0.5A LAN RGB OUT AUDIO OUT USB AC IN Kohotinpainike ( 10) Kohotinjalka ( 10) Takaa vasemmalta Tuuletusaukko AUDIO IN 3 L/R -portti ( 14) (Oletusasetuksella AUDIO IN 3 L/R -portti on ääniportti VIDEO, S-VIDEO ja COMPONENT VIDEO -porteille, mutta asetusta voidaan kuitenkin muuttaa. 38) COMPONENT VIDEO-portti ( 14) Y CB/PB CR/PR Y AUDIO IN3 R AUDIO IN1 -portti ( 13) (Oletusasetuksella AUDIO IN1 portti on ääniportti RGB IN1 portille, mutta asetusta voidaan muuttaa. 38) RGB IN1-portti ( 13) Uudelleenkäynnistyskytkin (*) ( 66) SD CARD AUX I/O SD CARD -aukko ( 13) Tätä aukkoa käytetään SD-korttia käytettäessä. RGB IN2-portti ( 13) LAN AUX I/O -portti ( 13) Tätä aukkoa käytetään USB-muistia käytettäessä. RGB IN1 RGB IN2 RGB OUT AUDIO OUT LAN -portti ( 13) CB/PB AUDIO IN1 L Käytetään Ethernettuloon/lähtöön. AUDIO IN2 CR/PR CONTROL K USB VIDEO Tätä porttia käytetään VIDEOR-portti ( 14) S-VIDEO käytettäessä hyväksi Portit verkkotoimintoja. S-VIDEO-portti ( 14) AUDIO-OUT-portti ( 13) AUDIO IN2 -portti ( 13) USB-portit ( 13) (Oletusasetuksella AUDIO IN2 RGB OUT-portti ( 13) portti on ääniportti RGB IN2 portille, mutta asetusta voidaan CONTROL-portti ( 13) muuttaa. 38) Kensington-lukkoaukko HUOM! (*) Uudelleenkäynnistyskytkimestä: Tätä projektoria ohjaa yhdysrakenteinen mikroprosessori. Joissakin poikkeuksellisissa olosuhteissa projektori ei kenties toimi oikein, jolloin mikroprosessori on käynnistettävä uudelleen. Paina tällöin uudelleenkäynnistyskytkintä jollakin teräväkärkisellä esineellä, jolloin mikroprosessori nollautuu ja käynnistyy uudelleen. Paina tällaisessa tapauksessa uudelleenkäynnistyskytkintä jollakin terävällä esineellä ja ennen kuin kytket virran uudelleen, anna projektorin jäähtyä ainakin 10 minuuttia käyttämättä sitä. Paina uudelleenkäynnistyskytkintä vain tällaisissa poikkeuksellisissa olosuhteissa. 6

7 Osien nimet Säätöpainikkeet Kohdistinpainikkeet,,, ( 26) STANDBY/ON-painike ( 19) LAMP-merkkivalo ( 64, 65) TEMP-merkkivalo ( 64, 65) POWER-merkkivalo ( 19) INPUT-painike ( 20) HUOM! INPUT-painike toimii ENTER-näppäimenä, kun projektori on ESITYS ILMAN PC :TÄ -muodolla. Muuta tuloportti käyttämällä kaukosäätimen RGB-painiketta tai VIDEO-painiketta. Kun projektorin valikko on näkyvissä, tuloportti voidaan muuttaa INPUT-painikkeella. Kaukosäädin SEARCH-painike ( 21) RGB-painike ( 20) VIDEO-painike ( 21) ASPECT-painike ( 21) HOME -painike ( 25) MAGNIFY ON-painike ( 23) OFF-painike ( 23) END-painike ( 25) FREEZE-painike ( 24) POSITION-painike ( 22) ESC-painike ( 25) Paristotilan kansi ( 17) (takana) STANDBY/ON VIDEO RGB SEARCH ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME ON END PAGE DOWN MUTE OFF FREEZE MY BUTTON KEYSTONE 1 2 POSITION MENU ENTER ESC RESET STANDBY/ON-painike ( 19) AUTO-painike ( 22) BLANK-painike ( 24) PAGE UP-painike ( 25) VOLUME-painike ( 20) MUTE-painike ( 20) PAGE DOWN-painike ( 25) KEYSTONE-painike ( 23) MY BUTTON-painike ( 43) MENU-painike ( 26) Kohdistinpainikkeet,,, ( 26) ENTER-painike ( 26) RESET-painike ( 26) 7

8 Käyttövalmistelut Käyttövalmistelut VAROITUS Sijoita projektori vakaaseen asentoon vaakasuoraan. Jos projektori kaatuu tai putoaa, se saattaa vahingoittua ja/tai aiheuttaa vammoja. Vahingoittuneen projektorin käyttö taas saattaa aiheuttaa tulopalon syttymisen ja/tai sähköiskun. Älä sijoita projektoria epävakaalle pinnalle, joka on vino ja jossa on värinää, kuten esim. heikkorakenteiselle tai vinossa olevalle telineelle. Älä sijoita projektoria niin, että sen sivu/etuosa/takaosa tulee ylöspäin paitsi silloin kuin huolletaan ilmasuodatinta. Sijoita projektori viileään paikkaan ja varmista riittävä ilmanvaihto. Projektorin kuumeneminen saattaa aiheuttaa tulipalon syttymisen, palovammoja ja/tai epäkuntoon menemisen. Älä tuki äläkä peitä projektorin tuuletusaukkoja. Jätä ainakin 30 cm tila laitteen sivuseinien ja seinän väliin. Älä sijoita projektoria metallisen esineen tai heikosti lämpöä kestävän esineen päälle. Älä sijoita projektoria matolle, tyynylle tai sängylle. Älä sijoita projektoria suoraan auringonpaisteeseen tai kuumien esineiden kuten lämmittimien läheisyyteen. Älä aseta mitään projektorin linssin ja tuuletusaukkojen päälle. Älä aseta mitään projektorin päälle. Älä aseta mitään kiinni tarttuvaa projektorin alle. Tässä projektorissa on ilmanottoaukkoja myös pohjassa. Älä sijoita projektoria sellaiseen paikkaan, joka saattaa kastua. Jos projektori on kostea tai sen sisään pääsee jotakin nestettä, seurauksena saattaa olla tulipalon syttyminen, sähköisku ja/tai epäkuntoon meneminen. Älä sijoita projektoria kylpyhuoneeseen tai ulos. Älä aseta nesteitä sisältäviä astioita projektorin lähelle. HUOMAUTUS Vältä savuisia, kosteita ja pölyisiä paikkoja. Projektorin sijoittaminen tällaiseen paikkaan saattaa aiheuttaa tulipalon, sähköiskun ja/tai epäkuntoon menemisen. Älä sijoita projektoria ilmankostuttimen lähelle, paikkaan jossa on savua äläkä keittiöön. Säädä projektorin asento niin, että valo ei osu suoraan sen kaukoohjaimen tunnistimeen. 8

9 Sijoittaminen Katso seuraavia kuvia ja taulukoita päätelläksesi valkokankaan koon ja heijastusetäisyyden. Taulukossa olevat arvot on laskettu täysikokoiselle valkokankaalle: (a) Valkokankaan koko (vinottain mitattu) (b) Etäisyys projektorista valkokankaaseen (±10%) (b) (c) Valkokankaan korkeus (±10%) Käyttövalmistelut 4:3 (a) 16:9 (a) (c) ylös (c) alas (a) 4:3 valkokangas 16:9 valkokangas Valkokankaan koko (b) Projektorin etäisyys [m (tuumaa)] (c) Valkokankaan korkeus [cm (tuumaa)] (b) Projektorin etäisyys [m (tuumaa)] (c) Valkokankaan korkeus [cm (tuumaa)] [tuumaa (m)] Väh. Enint. alas ylös Väh. Enint. alas ylös 30 (0,8) 0,9 (34) 1,1 (41) 5 (2) 41 (16) 1,0 (38) 1,1 (45) -1 (0) 39 (15) 40 (1,0) 1,2 (46) 1,4 (56) 6 (2) 55 (22) 1,3 (50) 1,5 (61) -2 (-1) 51 (20) 50 (1,3) 1,5 (58) 1,8 (70) 8 (3) 69 (27) 1,6 (63) 1,9 (76) -2 (-1) 64 (25) 60 (1,5) 1,8 (70) 2,1 (84) 9 (4) 82 (32) 1,9 (76) 2,3 (91) -2 (-1) 77 (30) 70 (1,8) 2,1 (81) 2,5 (98) 11 (4) 96 (38) 2,3 (89) 2,7 (107) -3 (-1) 90 (35) 80 (2,0) 2,4 (93) 2,8 (112) 12 (5) 110 (43) 2,6 (102) 3,1 (122) -3 (-1) 103 (41) 90 (2,3) 2,7 (105) 3,2 (126) 14 (5) 123 (49) 2,9 (115) 3,5 (138) -4 (-1) 116 (46) 100 (2,5) 3,0 (117) 3,6 (140) 15 (6) 137 (54) 3,2 (127) 3,9 (153) -4 (-2) 129 (51) 120 (3,0) 3,6 (140) 4,3 (169) 18 (7) 165 (65) 3,9 (153) 4,7 (184) -5 (-2) 154 (61) 150 (3,8) 4,5 (176) 5,4 (211) 23 (9) 206 (81) 4,9 (192) 5,8 (230) -6 (-2) 193 (76) 200 (5,1) 6,0 (235) 7,2 (282) 30 (12) 274 (108) 6,5 (256) 7,8 (307) -8 (-3) 257 (101) 250 (6,4) 7,5 (294) 9,0 (353) 38 (15) 343 (135) 8,1 (320) 9,8 (384) -10 (-4) 322 (127) 300 (7,6) 9,0 (352) 10,8 (423) 46 (18) 411 (162) 9,8 (384) 11,7 (461) -12 (-5) 386 (152) 9

10 Käyttövalmistelut Projektorin kohottajan säätö HUOMAUTUS Jos kohotinpainiketta painetaan pitämättä kiinni projektorista, projektori saattaa pudota tai kaatua, jolloin sormesi saattavat jäädä sen alle ja itse laite vahingoittua. Estääksesi vauriot projektorille ja itsellesi pidä aina kiinni projektorista, kun käytät kohotinpainikkeita kohotinjalkojen säätämiseen. Älä kallista projektoria oikealle tai vasemmalle. Älä myöskään kallista sitä taakse tai eteen yli 30 astetta. Enempi kallistaminen saattaa aiheuttaa vikatoimintoja ja lyhentää kuluvien osien käyttöikää. Pidä projektori aina vaakasuorassa paitsi silloin, kun se on kallistettu säätämällä kohotinjalkoja. Voit käyttää kohotinjalkoja säätöjen tekemiseen jos alusta, jolle projektori sijoitetaan, on epätasainen tai muusta syystä on säädettävä heijastuskulmaa. Kohotinjalkojen säätövara on 0 9 astetta. Kohotinjalat Kohotinpainike Kun olet varmistanut, että projektori on jäähtynyt tarpeeksi, paina kohotinpainikkeita pitämällä samalla kiinni projektorista. Kohotinpainikkeet ja kohotinjalat sijaitsevat laitteen kummallakin puolella. Nosta tai laske projektori haluttuun korkeuteen ja vapauta sitten kohotinpainikkeet. Kun vapautat kohotinpainikkeet, kohotinjalat lukkiutuvat säädettyyn asentoon. Mikäli tarpeen, voit myös hienosäätää projektorin korkeutta kääntämällä kohotinjalkoja käsin. 10

11 Käyttövalmistelut Turvatangon käyttö VAROITUS Älä käytä turvatankoa projektorin putoamisen estämiseen. Projektorin putoaminen tai kaatuminen saattaa aiheuttaa vahinkoja ja loukkaantumisen. HUOMAUTUS Turvatanko yksin ei estä varkautta. Se on tarkoitettu käytettäväksi lisätoimena varkauden estossa. Liikkeistä saatava varkauden estoketju tai lanka voidaan kiinnittää projektorin turvatankoon. 1. Kiinnittäminen Varkauden estoketju tai johto voidaan kiinnittää kuvassa näytetyllä tavalla (On mahdollista käyttää halkaisijaltaan 10 mm suuruista varkaudenestoketjua tai lankaa.) CB/PB R Y L DC 5V 0.5A SD CARD AUX I/O RGB IN1 RGB IN2 AUDIO IN1 AUDIO IN2 CONTROL USB LAN RGB OUT AUDIO OUT CR/PR VIDEO S-VIDEO Turvatanko Varkauden estoketju tai lanka [myydään erikseen] 11

12 Käyttövalmistelut Laitteiden liittäminen HUOMAUTUS Käännä kaikki laitteet pois päältä ennen kuin liität ne projektoriin. Jos projektoriin yritetään liittää laite, jonka virta on kytketty, seurauksena voi olla erittäin kova ääni tai muita häiriöitä, jotka voivat johtaa toimintahäiriöön ja/tai laitteen ja/tai projektorin vaurioitumiseen. Käytä varusteisiin kuuluvia kaapeleita tai vastaavantyyppisiä kaapeleita liitäntään. Joitakin kaapeleita on käytettävä ydin asetettuna. Liian pitkä kaapeli saattaa aiheuttaa kuvalaadun heikkenemisen. Kysy tarkemmat ohjeet jälleenmyyjältä. Niiden kaapelien osalta, joissa on ydin vain toisessa päässä, liitä ydin projektoriin. Varmista, että liität laitteet oikeaan porttiin. Väärä liitäntä saattaa aiheuttaa toimintahäiriön ja/tai laitteen ja/tai projektorin vaurioitumisen. HUOM! Aina kun yrität liittää kannettavan tietokoneen projektoriin, varmista että aktivoit kannettavan tietokoneen RGB ulkoisen kuvalähdön (aseta kannettava tietokone CRT-näytölle tai yhtäaikaiselle LCD- ja CRT-näytölle). Katso kannettavan tietokoneen käyttöohjekirjasta lisätietoja siitä miten tämä tehdään. Kiinnitä liittimien ruuvit ja kiristä. Joissain tietokoneissa on useita kuvaruutunäyttötiloja. Jotkin näistä tiloista eivät ehkä ole mahdollisia tällä projektorilla. Joissain RGB-signaalitiloissa valinnainen MAC-sovitin on tarpeellinen. Kun kuvan resoluutio on muutettu tietokoneella, tulosta riippuen automaattinen säätötoiminto saattaa kestää jonkin aikaa eikä sitä kenties suoriteta loppuun. Tässä tapauksessa Windows-järjestelmän uuden resoluution valintaa varten olevaa Kyllä/Ei valintaruutua ei kenties näy. Resoluutio palautuu alkuperäiseksi. Resoluution muuttamiseen suositellaan käytettäväksi muita CRT tai LCD-näyttöpäätteitä. Kytke ja käytä -kelpoisuudesta Kytke ja käytä on järjestelmä, jonka muodostavat tietokone, sen käyttöjärjestelmä ja oheislaite (esim. näyttölaitteet). Tämä projektori on yhteensopiva VESA DDC 2B:n kanssa. Kytke ja käytä onnistuu liittämällä projektori tietokoneisiin, jotka ovat VESA DDC (display data channel) yhteensopivia. Käytä tätä toimintoa hyväksesi liittämällä varusteisiin kuuluva RGB-kaapeli RGB IN1 -porttiin (DDC 2B yhteensopiva). Kytke ja käytä -toiminto ei kenties toimi oikein, jos yritetään muun tyyppistä liitäntää. Käytä tietokoneesi normaaleja ajureita, sillä tämä projektori on kytke ja käytä näyttöpääte. 12

13 Käyttövalmistelut Esimerkkejä liittämisestä tietokoneeseen * Oletusasetuksella AUDIO IN1 -portti on ääniportti RGB IN1 portille ja AUDIO IN2 -portti on ääniportti RGB IN2 -porteille. Katso tiedot asetusten muuttamisesta kohdasta SÄÄTÖ-valikko, AUDIO ( 38). RGB-kaapeli USB-kaapeli SD CARD LAN AUX I/O Y AUDIO IN3 R RGB IN1 RGB IN2 RGB OUT AUDIO OUT RGB-lähtö Äänilähtö RS-232C USB CB/PB L CR/PR VIDEO AUDIO IN1 AUDIO IN2 K CONTROL USB S-VIDEO Stereominiäänijohto RS-232C-kaapeli Stereomini-äänijohto SD CARD LAN RGB-lähtö Äänilähtö Y AUDIO IN3 R AUX I/O RGB IN1 RGB IN2 RGB OUT AUDIO OUT CB/PB L AUDIO IN1 AUDIO IN2 CR/PR VIDEO K CONTROL USB RGB-kaapeli S-VIDEO Liittäminen näyttöpäätteeseen (lähtö) ja vahvistimella varustettuun kaiuttimeen (lähtö) RGB-tulo RGB-kaapeli Äänitulo SD CARD AUX I/O AUDIO IN3 Y R RGB IN1 RGB IN2 RGB OUT CB/PB AUDIO IN1 L AUDIO IN2 CR/PR CONTROL K USB VIDEO S-VIDEO Stereomini-äänijohto LAN AUDIO OUT Liittäminen verkkoon ja USB-muistiin Aseta paikalleen langaton verkkokortti (kuuluu varusteisiin). : Langaton tiedonsiirto LAN USBmuisti Y AUDIO IN3 R SD CARD AUX I/O RGB IN1 RGB IN2 RGB OUT LAN AUDIO OUT CB/PB L AUDIO IN1 AUDIO IN2 LAN-kaapeli (CAT-5-kaapeli) CR/PR VIDEO S-VIDEO K CONTROL USB HUOMAUTUS Turvallisuuden vuoksi älä liitä LAN-porttia verkkoon, jossa saattaa olla liian korkea jännite. 13

14 Käyttövalmistelut Esimerkkejä liittämisestä videonauhuriin/dvd-soittimeen * Oletusasetuksella AUDIO IN3 L/R -portti on ääniportti VIDEO, S-VIDEO ja COMPONENT VIDEO -porteille. Katso tiedot asetusten muuttamisesta kohdasta SÄÄTÖ menu, AUDIO ( 38). Ääni/kuvajohto Y AUDIO IN3 R Äänilähtö (oikea) Äänilähtö (vasen) CB/PB L CR/PR VIDEO RGB IN1 AUDIO IN1 AUDIO IN2 K RGB IN2 CONTROL RGB OUT USB AUDIO OUT Kuvalähtö S-VIDEO Äänilähtö (oikea) Äänilähtö (vasen) Äänijohto AUDIO IN3 Y R RGB IN1 CB/PB AUDIO IN1 L AUDIO IN2 CR/PR K VIDEO RGB IN2 CONTROL RGB OUT USB AUDIO OUT S-VIDEO S-kuvalähtö S-kuvajohto Komponenttikuvalähtö Y Komponenttikuvajohto AUDIO IN3 Y R CB/PB CR/PR CB/PB L CR/PR VIDEO RGB IN1 AUDIO IN1 AUDIO IN2 K RGB IN2 CONTROL RGB OUT USB AUDIO OUT Äänilähtö (oikea) S-VIDEO Äänilähtö (vasen) Äänijohto SCARTlähtö SCARTjohto G B R Kuva AUDIO IN3 Y R RGB IN1 CB/PB AUDIO IN1 L AUDIO IN2 CR/PR K VIDEO S-VIDEO RGB IN2 CONTROL RGB OUT USB AUDIO OUT 14

15 CB/PB CR/PR VIDEO S-VIDEO AUDIO IN1 AUDIO IN2 SD CARD AUX I/O DC 5V 0.5A LAN USB Käyttövalmistelut Virtalähteen liitäntä VAROITUS Noudata erityistä varovaisuutta, kun liität verkkojohdon, sillä väärä tai viallinen liitäntä saattaa aiheuttaa tulipalon ja/tai sähköiskun. Käytä ainoastaan projektorin kanssa tullutta verkkojohtoa. Jos se rikkoutuu, ota yhteys jälleenmyyjään saadaksesi uuden oikean johdon. Liitä verkkojohto ainoastaan pistorasioihin, jotka on luokiteltu käytettäviksi verkkojohdolle määritellyn jännitteen kanssa. Älä koskaan korjaa verkkojohtoa. Verkkotulo RGB IN1 RGB IN2 CONTROL RGB OUT AUDIO OUT AC IN Verkkojohdon liitin Liitä verkkojohdon liitin projektorin verkkotuloon. Liitä verkkojohdon pistoke kunnolla pistorasiaan. 15

16 16 Käyttövalmistelut SD-kortin ja USB-muistin asettaminen Kun projektoria käytetään langattomalla LAN-yhteydellä, aseta paikalleen varusteisiin kuuluva langaton verkkokortti. Kun käytetään myytävänä olevaa SD-muistikorttia kuvien katsomiseen, aseta SDmuistikortti samalla tavalla. Kun käytetään myytävänä olevaa USB-muistia kuvien katsomiseen, aseta USBmuisti USB-porttiin.( 13) Katso tiedot kummastakin korttityypistä Omistajan käsikirjan kohdasta Verkkotoiminnot Varmista, että projektorin virtakytkin on katkaistu pois PÄÄLTÄ. Ota pois SD-korttiaukon kansi. q Nosta kantta varovasti ottamalla kynnellä tms. kiinni pienestä sisennyksestä, joka on kannen etuosan keskellä. w Vedä kantta eteen ja ota se pois projektorista. Aseta SD-kortti paikalleen. Aseta SD-kortti varovasti kokonaan SD-korttiaukkoon. Varmista, että SD-kortin kulmikas nurkka osoittaa projektorin oikealle puolelle (AUX I/O-portin puolelle) asettamisen aikana. Sisennys AUX I/O- portti SD-korttiaukko Aseta SD-korttiaukon kansi takaisin Kulmikas nurkka paikalleen. Aseta kansi takaisin paikalleen suosittamalla sen poistotoimet päinvastaisessa järjestyksessä. NOTE Kun projektoria käytetään langallisella LAN-yhteydellä, poista langaton verkkokortti. Ennen kuin poistat SD-kortin tai USB-muistin, valitse MIU -valikosta PALVELU -kohdan alta yksi POISTA -valikoista sen mukaan, mitä välinettä olet poistamassa. NOTE Joissakin USB-muisteissa LED tulee alas. Poista USB-muisti, kun käyttö on loppunut kokonaan. TÄRKEÄ HUOMAUTUS Jotta saadaan täytettyä USA:n tietoliikennekomissio FCC:n radiotaajuuksille altistumisesta asettamat vaatimukset, tässä lähettimessä käytetty antenni on asennettava niin, että saadaan ainakin 20 cm etäisyys kaikista ihmisistä eikä sijaintia saa muuttaa eikä laitetta käyttää muun antennin tai lähettimen kanssa.

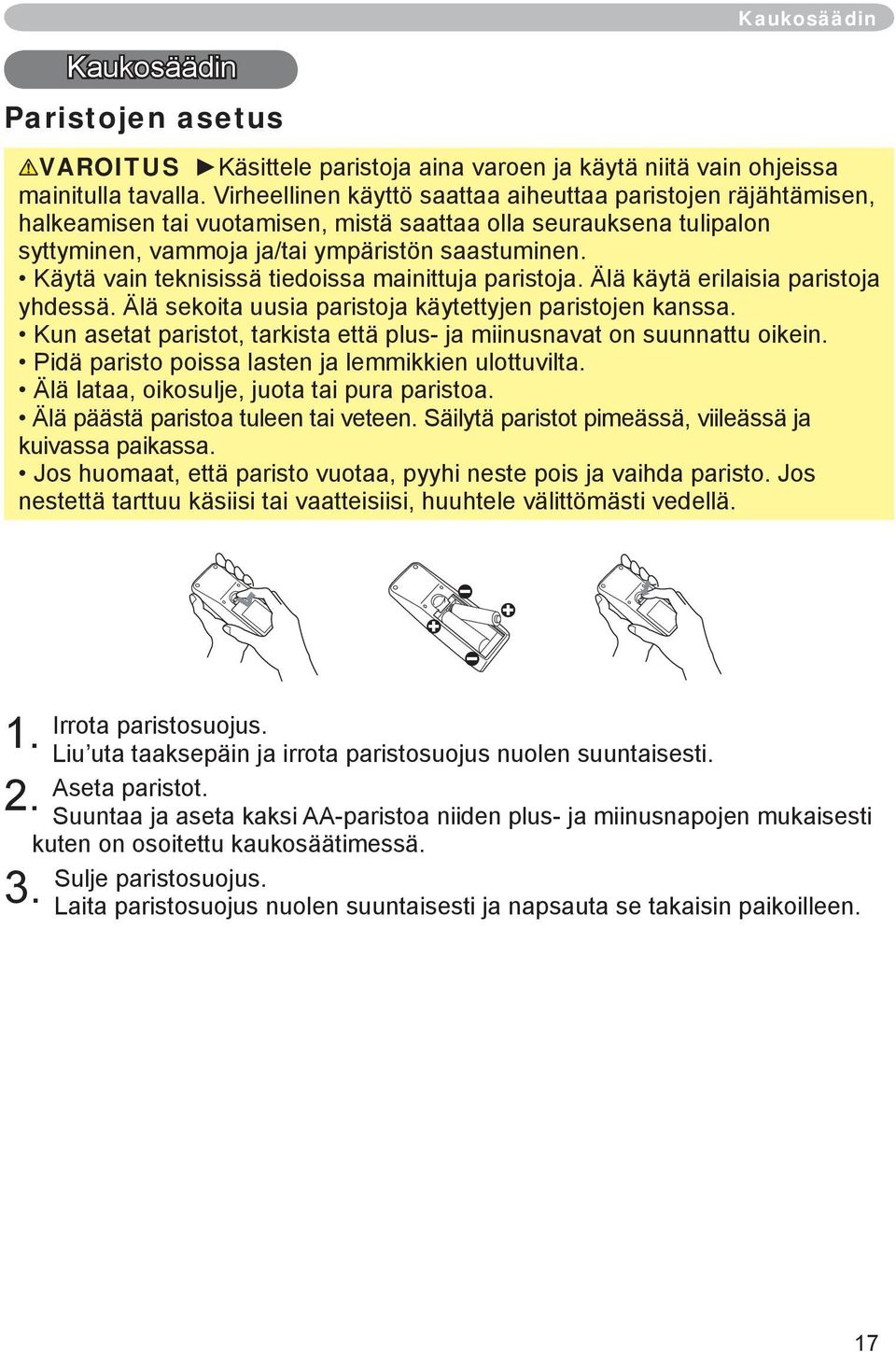

17 Kaukosäädin Paristojen asetus Kaukosäädin VAROITUS Käsittele paristoja aina varoen ja käytä niitä vain ohjeissa mainitulla tavalla. Virheellinen käyttö saattaa aiheuttaa paristojen räjähtämisen, halkeamisen tai vuotamisen, mistä saattaa olla seurauksena tulipalon syttyminen, vammoja ja/tai ympäristön saastuminen. Käytä vain teknisissä tiedoissa mainittuja paristoja. Älä käytä erilaisia paristoja yhdessä. Älä sekoita uusia paristoja käytettyjen paristojen kanssa. Kun asetat paristot, tarkista että plus- ja miinusnavat on suunnattu oikein. Pidä paristo poissa lasten ja lemmikkien ulottuvilta. Älä lataa, oikosulje, juota tai pura paristoa. Älä päästä paristoa tuleen tai veteen. Säilytä paristot pimeässä, viileässä ja kuivassa paikassa. Jos huomaat, että paristo vuotaa, pyyhi neste pois ja vaihda paristo. Jos nestettä tarttuu käsiisi tai vaatteisiisi, huuhtele välittömästi vedellä Irrota paristosuojus. Liu uta taaksepäin ja irrota paristosuojus nuolen suuntaisesti. Aseta paristot. Suuntaa ja aseta kaksi AA-paristoa niiden plus- ja miinusnapojen mukaisesti kuten on osoitettu kaukosäätimessä. Sulje paristosuojus. Laita paristosuojus nuolen suuntaisesti ja napsauta se takaisin paikoilleen. 17

18 Kaukosäädin Kaukosäätimen käyttö HUOMAUTUS Käsittele kaukosäädintä varoen. Älä tiputa tai muulla tavoin altista kaukosäädintä fyysisen iskun kohteeksi. Älä kastele kaukosäädintä äläkä sijoita sitä märkien esineiden päälle. Niin tekeminen voi johtaa toimintahäiriöön. Irrota kaukosäätimen paristot kaukosäätimestä ja säilytä niitä varmassa paikassa, jos et käytä kaukosäädintä pidempään aikaan. Vaihda paristot aina, kun kaukosäätimeen tulee toimintahäiriö. Kun voimakas valo, kuten suora auringonvalo tai hyvin lähellä oleva valo (kuten invertteriloistelamppu) osuu projektorin kaukosäätimen tunnistimeen, kaukosäädin saattaa lakata toimimasta. Säädä projektorin suunta niin, ettei valo osu suoraan projektorin kaukosäätimen tunnistimeen. Kaukosäätimen lähettimen ja projektorin kaukosäätimen tunnistimen signaaliasetuksia voidaan muuttaa. Jos kaukosäädin ei toimi oikein, yritä muuttaa signaaliasetusta. Kaukosäätimen lähettimen signaaliasetuksen muuttaminen (1) Asetus 1 (KAUKO.: NORMAALI) Paina yhtäaikaa painikkeita MUTE ja RESET noin 3 sekuntia. (2) Asetus 2 (KAUKO.:SUURI) Paina yhtäaikaa painikkeita MAGNIFY OFF ja ESC noin 3 sekuntia. Asetus 1 on tehtaalla säädetty oletusasetus. Kun paristot on otettu pois kaukosäätimestä, käyttäjän määrittämät asetukset pysyvät tallessa noin puoli päivää. Jos paristot ovat poissa kaukosäätimestä yli puoli päivää, kaukosäädin palautuu asetuksille 1. Projektorin kaukosäätimen tunnistimen signaaliasetuksen muuttaminen Kytke asetusten 1 ja 2 välillä käyttämällä kohtaa PALVELU/KAUKOTAAJ., joka löytyy VALINNAT-valikosta ( 45). Jos kaukosäädin ei toimi oikein, yritä muuttaa kaukosäätimen ja projektorin kaukosäätimen tunnistimen asetuksia. Kaukosäädin ei toimi oikein, jos kaukosäätimen lähettimen asetukset ja projektorin kaukosäätimen tunnistimen asetukset eivät ole samat. Kaukosäädin toimii projektorin kaukosäätimen tunnistimen kanssa. 30º 30º noin 3 metriä Kaukosäätimen tunnistimen toimintasäde on 3 metriä 60-asteen välillä (30 astetta vasempaan ja oikeaan kaukosäätimen tunnistimesta). Myös kaukosäätimen valkokankaalle heijastettu signaali tms. voi olla käytettävissä. Mikäli on vaikeaa lähettää kaukosäätimen signaalia tunnistimeen suoraan, kokeile tätä. Koska kaukosäätimessä käytetään infrapunavaloa signaalien lähettämiseen projektoriin (luokan 1 LED), käytä kaukosäädintä aina sellaisessa paikassa, jossa ei ole esteitä, jotka saattavat tukkia kaukosäätimestä projektoriin menevän lähtösignaalin. 18

19 STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC HOME END MY BUTTON 1 2 ENTER AUTO PAGE UP PAGE DOWN BLANK VOLUME MUTE KEYSTONE MENU RESET CB/PB CR/PR VIDEO S-VIDEO AUDIO IN1 AUDIO IN2 SD CARD AUX I/O CONTROL DC 5V 0.5A USB LAN AC IN Virta päälle/pois päältä Virta päälle/pois päältä VAROITUS Kun virta on päällä, lähetetään voimakasta valoa. Älä katso projektorin linssiin tai tuuletusaukkoihin. HUOM! Käännä virta päälle/pois päältä oikeassa järjestyksessä. Laita virta päälle ensin projektoriin ennen kuin kytket virran siihen liitettyihin laitteisiin. Laita projektori pois päältä vasta sitten, kun olet sammuttanut siihen liitetyt laitteet. Virran päälle kytkeminen 1. Varmista, että verkkojohto on liitetty lujasti ja oikein projektoriin ja pistorasiaan. 2. Ota linssin suojus pois ja aseta virtakytkin asentoon PÄÄLLÄ. Virran merkkivalo palaa oranssina. Odota muutama sekunti, sillä painikkeet eivät kenties toimi muutamaan sekuntiin. (1) Kun AUTO ON valikosta VALINNAT on asennossa PÄÄLLE:( 42) Lamppu kytkeytyy automaattisesti vain silloin, kun 3. virtakytkin kytketään sen jälkeen, kun virta on katkaistu virtakytkimellä viime kerralla. Sen jälkeen POWERmerkkivalo alkaa vilkkua vihreänä. Kun virta on täysin päällä, merkkivalo lakkaa vilkkumasta ja palaa vihreänä. (2) Kun AUTO ON valikosta VALINNAT on asennossa PÄÄLTÄ, katso vaihetta 3 Virta Paina STANDBY/ON-painiketta projektorista tai kaukosäätimestä. (Jatkuvasti vihreä) Valitse kuvan näyttöä varten tulosignaali luvussa Tulosignaalin valinta ( 20) kuvatulla tavalla. Virran pois päältä kytkeminen Ota huomioon seuraavat kaksi seikkaa: (1) Älä kytke tällöin projektorin virtaa uudelleen ainakaan 10 minuuttiin. Tämän ohjeen huomiotta jättäminen saattaa lyhentää lampun käyttöikää. (2) Älä koske projektorin lampun ja tuuletusaukkojen ympäristöä käytön aikana tai heti käytön jälkeen. ( 5 ) Voit saada palovamman. (3) Ota SD-muisti tai USB-muisti pois ennen kuin virta katkaistaan virtakytkimellä Paina STANDBY/ON-painiketta projektorista tai kaukosäätimestä. Valkokankaalla näkyy viesti Virran pois kytkeminen? noin 5 sekunnin ajan. Paina STANDBY/ON-painiketta projektorista tai kaukosäätimestä uudelleen viestin näkyessä. Projektorin lamppu sammuu ja POWER-merkkivalo alkaa vilkkua oranssina. POWER-merkkivalo lakkaa vilkkumasta ja valo pysyy oranssina, kun lamppu on jäähtynyt kokonaan. Varmista, että virran merkkivalo on oranssi ja aseta virtakytkin asentoon POIS PÄÄLTÄ. POWER-merkkivalo sammuu. Kiinnitä linssin suojus. 19 RGB IN1 RGB IN2 RGB OUT AUDIO OUT STANDBY/ONmerkkivalo POWERmerkkivalo Virta (Jatkuvasti oranssi) Virta (Vilkkuu vihreänä) Virran pois kytkeminen? Virta (Vilkkuu oranssina) Virta (Jatkuvasti oranssi)

20 CB/PB CR/PR VIDEO S-VIDEO AUDIO IN1 AUDIO IN2 SD CARD AUX I/O CONTROL DC 5V 0.5A LAN RGB OUT AUDIO OUT USB AC IN Käyttö Käyttö Äänenvoimakkuuden säätö Paina VOLUME-painiketta kaukosäätimestä. 1. Valkokankaalle ilmestyy valintaruutu, joka auttaa VIDEO RGB SEARCH äänenvoimakkuuden säätämisessä. Käytä kohdistinpainikkeita / äänenvoimakkuuden 2. ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME säätämiseen. ON END PAGE DOWN MUTE Paina VOLUME-painiketta uudelleen sulkeaksesi valintaruudun ja päättääksesi toiminnon. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. STANDBY/ON Äänen tilapäinen mykistäminen Paina MUTE-painiketta kaukosäätimestä. 1. Valkokankaalle ilmestyy valintaruutu, joka ilmoittaa, että ääni on mykistetty. Ääni palautetaan painamalla MUTE tai VOLUME-painiketta. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME ON END PAGE DOWN MUTE OFF FREEZE MY BUTTON KEYSTONE Tulosignaalin valinta Paina projektorin INPUT-painiketta. 1. Joka kerta, kun painat painiketta, projektori kytkee tuloportin alla kuvatulla tavalla. RGB IN1 RGB IN2 MIU VIDEO S-VIDEO COMPONENT VIDEO RGB IN1 RGB IN2 1. Valitse kaukosäätimen RGB-painiketta painamalla RGBsignaalin tuloportti. Joka kerta, kun painat painiketta, projektori kytkee RGBtuloportin alla kuvatulla tavalla. RGB IN1 RGB IN2 MIU STANDBY/ON VIDEO RGB SEARCH ASPECT AUTO BLANK Jos RGB-painiketta painetaan (muutettaessa signaalilta VIDEO signaalille RGB), kun PÄÄLLE on valittu kohtaan AUTOM. HAKU valikossa VALINNAT, projektori tarkastaa ensin portin RGB IN1. Jos portissa ei havaita tuloa, projektori tarkastaa RGB IN2 -portin. 20

21 Käyttö Tulosignaalin valinta (jatkuu) 1. Valitse videosignaalin tuloportti painamalla VIDEO-painiketta kaukosäätimestä. Joka kerta, kun painat painiketta, projektori kytkee videotuloportin alla kuvatulla tavalla. COMPONENT VIDEO S-VIDEO VIDEO STANDBY/ON VIDEO RGB SEARCH ASPECT AUTO BLANK Jos VIDEO-painiketta painetaan (muutettaessa signaalilta RGB signaalille VIDEO), kun PÄÄLLE on valittu kohtaan AUTOM. HAKU valikossa VALINNAT, projektori tarkastaa ensin portin COMPONENT VIDEO. Jos portissa ei havaita mitään tuloa, projektori alkaa tarkastaa muita portteja yllä olevassa järjestyksessä. Tulosignaalin etsintä Paina kaukosäätimen SEARCH-painiketta. 1. Projektori alkaa tarkastaa tuloportteja löytääkseen tulosignaalin. ASPECT Kun tulosignaali löytyy, projektori lopettaa etsinnän ja näyttää kuvan. Jos signaalia ei löydy, projektori kytkeytyy tilaan, jossa se oli ennen etsintää. RGB IN 1 RGB IN 2 MIU COMPONENT VIDEO S-VIDEO VIDEO VIDEO RGB SEARCH Kuvasuhteen valinta Paina ASPECT-painiketta kaukosäätimestä. 1. Joka kerta, kun painat painiketta, projektori kytkee kuvasuhteen perätysten seuraavalla tavalla. RGB- tai MIU-signaalilla NORMAALI 4:3 16:9 PIENI STANDBY/ON AUTO VIDEO RGB SEARCH STANDBY/ON BLANK Videosignaalille, s-videosignaalille tai komponenttivide osignaalille 4:3 16:9 14:9 PIENI ASPECT MAGNIFY HOME AUTO PAGE UP BLANK VOLUME Kun signaalia ei ole 4:3 (kiinteä) NORMAALI-tila pitää yllä tulosignaalin alkuperäisen kuvasuhteen. Automaattinen säätö palauttaa kuvasuhteen oletusarvolle. Zoomauksen ja tarkkuuden säätö Säädä ruutukoko käyttämällä zoomausnuppia. 1. Tarkenna kuva tarkennusrengasta käyttämällä. 2. Tarkennusrengas Zoomausnuppi 21

22 Käyttö Automaattisen säätötoiminnon käyttö Paina AUTO-painiketta kaukosäätimestä. 1. VIDEO RGB SEARCH RGB-signaalilla ASPECT AUTO Pystyasento, vaaka-asento, vaakavaihe, kuvasuhde ja vaakakoko säätyvät automaattisesti. Ja kuvasuhde MAGNIFY HOME PAGE UP säätyy automaattisesti oletusasetukselle. Varmista, että ohjelmistoikkuna on säädetty maksimikokoon ennen tämän toiminnon käyttöä. Tumma kuva saattaa silti säätyä virheellisesti. Käytä säädössä kirkasta kuvaa. Videosignaalilla tai S-videosignaalilla Tulosignaalille parhaiten sopiva videoformaatti valitaan automaattisesti. Tämä toiminto on käytettävissä vain silloin, kun on valittu AUTO kohtaan VIDEOFORM. valikossa LIITÄNNÄT ( 35). Komponenttivideosignaalille signaalityyppi tunnistetaan automaattisesti tästä toiminnosta riippumatta. Videosignaalille, s-videosignaalille tai komponenttivideosignaalille Vertikaalinen sijainti,horisontaalinen sijainti, ja kuvasuhde säätyvät automaattisesti oletusasetuksille. Komponenttivideosignaalille Horisontaalinen vaihe säätyy automaattisesti oletusasetukselle. Automaattinen säätötoiminto kestää noin 10 sekuntia. Se ei kenties toimi oikein joillakin tuloilla. Asennon säätö Paina POSITION-painiketta kaukosäätimestä. 1. OFF FREEZE MY BUTTON KEYSTONE POSITION-merkkivalo tulee näkyviin ruutuun. 1 2 Käytä kohdistinpainikkeita / / / kuvan asennon 2. POSITION MENU säätämiseen. Kun haluat palauttaa asennon oletusarvoon, paina RESETpainiketta kaukosäätimestä säädön aikana. Paina POSITION-painiketta uudelleen päättääksesi toiminnon. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. Kun tämä toiminto suoritetaan videosignaalilla, kuvassa saattaa näkyä ylimääräinen juova tms. STANDBY/ON BLANK VOLUME 22

23 Keystone-vääristymien korjaus Paina KEYSTONE -painiketta 1. kaukosäätimestä. Kuten osoitettu oikealla, valkokankaalle ilmestyy valintaruutu, joka auttaa vääristymän korjaamisessa Käyttö Valitse kohdistinpainikkeilla / toiminto AUTOM. tai MANUAALINEN ja paina painiketta seuraavien toimintojen suorittamista varten. 1) AUTOM. toteuttaa automaattisen pystysuuntaisten Keystone-vääristymien korjauksen. 2) MANUAALINEN näyttää valintaruudun vertikaalista keystone-korjausta varten. Säädä painikkeilla /. Paina KEYSTONE-painiketta uudelleen sulkeaksesi valintaruudun ja päättääksesi toiminnon. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. Korjauksen säätöala vaihtelee tulon mukaan. Joillakin tuloilla tämä toiminto ei kenties toimi hyvin. Kun V:INVERT tai H&V:INVERT on valittu kohtaan PEILIKUVA valikosta SÄÄTÖ ja projektorin näyttöruutu on vinossa tai kallellaan alaspäin, automaattinen keystone-vääristymän korjaus ei kenties toimi oikein. Kun zoomaussäätö on säädetty TELE-puolelle, tämä korjaus saattaa olla liian suuri. Tätä toimintoa on käytettävä zoomauksen ollessa säädetty asentoon LEVEYS, jos vain mahdollista. Jos vertikaalinen kulma on melkein 0 astetta, automaattinen keystonevääristymän korjaus ei toimi. Jos vertikaalinen kulma on melkein ± 30 astetta, automaattinen keystonevääristymän korjaus ei kenties toimi hyvin. Tämä toiminto ei ole käytettävissä, kun siirtymän ilmaisin on kytketty päälle ( 50). Suurennusominaisuuden käyttö Paina painiketta ON kohdasta MAGNIFY kaukosäätimestä. 1. VIDEO RGB SEARCH SUURENNUS merkkivalo tulee näkyviin näyttöön (se ASPECT AUTO BLANK katoaa, jos mitään toimenpidettä ei suoriteta muutaman sekunnin MAGNIFY HOME PAGE UP VOLUME aikana) ja projektori kytkeytyy SUURENNUS-muodolle. END PAGE DOWN MUTE Säädä zoomausalue kohdistinpainikkeilla /. Zoomausaluetta voidaan siirtää painamalla POSITION-painiketta SUURENNUS-tilassa käyttämällä kohdistinpainikkeita / / / zoomausalueen siirtoon. Viimeistele zoomausalue painamalla POSITIONpainiketta vielä kerran. SUURENNUS-tilasta poistutaan ja ruutu palautetaan normaaliksi painamalla kaukosäätimestä MAGNIFY OFF painiketta. Projektori lopettaa SUURENNUS-tilan automaattisesti, kun tulosignaali muuttuu tai suoritetaan jokin toiminto, joka muuttaa näytön tilaa (automaattinen säätö yms.). SUURENNUS-tilassa keystone-vääristymätila saattaa vaihdella, mutta se palautuu ennalleen, kun projektori lopettaa SUURENNUS-tilan. 23 MAGNIFY ON OFF FREEZE ON HOME END PAGE UP PAGE DOWN MY BUTTON 1 2 VOLUME MUTE KEYSTONE

24 Käyttö Valkokankaan pysäyttäminen Paina FREEZE-painiketta kaukosäätimestä. 1. MAGNIFY HOME PAGE UP VOLUME ON PYSÄYTYS -merkkivalo tulee näkyviin ruutuun ja projektori END PAGE DOWN MUTE OFF kytkeytyy PYSÄYTYS-tilaan. FREEZE MY BUTTON KEYSTONE PYSÄYTYS-tila lopetetaan ja ruutu palautetaan normaaliksi 1 2 painamalla FREEZE-painiketta uudelleen. Projektori lopettaa PYSÄYTYS -tilan automaattisesti, kun tulosignaali muuttuu tai kun painetaan projektorin tai kaukosäätimen painikkeita STANDBY/ON, SEARCH, RGB, VIDEO, BLANK, AUTO, ASPECT, VOLUME, MUTE, KEYSTONE, POSITION, MENU, MAGNIFY ja MY BUTTON. Jos projektori jatkaa saman kuvan heijastamista pitkän aikaa, kuvasta saattaa jäädä haamukuva. Älä jätä projektoria PYSÄYTYS-tilaan pitkäksi aikaa. Valkokankaan tilapäinen tyhjennys Paina BLANK-painiketta kaukosäätimestä. 1. Tyhjä näyttö tulee näkyviin tulosignaalin kuvan asemesta. STANDBY/ON VIDEO RGB SEARCH Katso kohtaa TYHJÄ valikosta NÄYTTÖ ( 39). ASPECT AUTO BLANK Paina BLANK-painiketta uudestaan poistaaksesi tyhjän näytön MAGNIFY HOME PAGE UP VOLUME ja palataksesi tulosignaalin näyttöön. Projektori palaa automaattisesti tulossignaalin näytölle, kun jotakin projektorin painikkeista tai kaukosäätimen painikkeista painetaan tai jokin komennoista (lukuun ottamatta saantikomentoja) lähetetään säätöportista. 24

25 Käyttö Tietokoneen ruudun käyttö HUOMAUTUS Hiiren/näppäimistön virheellinen käyttö saattaa vahingoittaa laitetta. Kun käytät tätä toimintoa, liitä vain tietokoneeseen. Lue ennen liittämistä liitettävän tietokoneen käyttöohjeet. HUOM! Kannettavia tietokoneita ja sellaisia tietokoneita, joissa on yhdysrakenteinen kohdistinlaite (esim. kohdistinpallo), ei kenties voi säätää tällä kaukosäätimellä. Tällaisessa tapauksessa mene ennen liittämistä BIOS:iin (järjestelmän säätö), valitse ulkoinen hiiri ja kytke kohdistinlaite pois käytöstä. Lisäksi hiiri ei kenties toimi, jos tietokoneessa ei ole tarvittavaa käyttöohjelmaa. Katso tarkemmat tiedot tietokoneesi käyttöohjeista. USB-säädintä voidaan käyttää Windows 95 OSR 2.1 tai uudemman kanssa. Kaukosäädintä ei kenties voi käyttää riippuen tietokoneen rakenteesta ja hiiren ajureista. USB-säädintä voidaan käyttää vain alla lueteltuihin toimintoihin. Ei ole mahdollista esimerkiksi painaa kahta painiketta kerralla (esim. kahden painikkeen samanaikainen painaminen hiiren kohdistimen siirtämiseksi viistottain.) Tämä toiminto ei ole käytettävissä lampun lämmetessä (POWERmerkkivalo vilkkuu vihreänä), äänenvoimakkuuden ja näytön säädön aikana, trapetsoidihäiriön korjaamisen, ruudun zoomauksen, TYHJÄ-toiminnon käytön tai valikkoruutujen näytön aikana. USB-hiiren ja näppäimistön säädin Liitä projektorin USB-liitin tietokoneeseen hiiren johdolla. 1. STANDBY/ON VIDEO RGB SEARCH ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME ON END PAGE DOWN MUTE OFF FREEZE MY BUTTON KEYSTONE 1 2 POSITION MENU ENTER ESC RESET Käytettävät toiminnot Kohdistimen siirto Vasen klikkaus hiirellä Oikea klikkaus hiirellä Paina näppäimistön HOME-näppäintä Paina näppäimistön END-näppäintä Paina näppäimistön PAGE UP -näppäintä Paina näppäimistön PAGE DOWN -näppäintä Paina näppäimistön ESC -näppäintä Kaukosäätimen käyttö Käytä,,, painikkeita Paina ENTER-painiketta Paina RESET-painiketta Paina HOME-painiketta Paina END-painiketta Paina PAGE UP -painiketta Paina PAGE DOWN -painiketta Paina ESC-painiketta 25

26 CB/PB CR/PR VIDEO S-VIDEO AUX I/O DC 5V 0.5A USB LAN STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC HOME END MY BUTTON 1 2 ENTER AUTO PAGE UP PAGE DOWN BLANK VOLUME MUTE KEYSTONE MENU RESET Monitoimintoasetukset Monitoimintoasetukset Valikkotoimintojen käyttö Tässä projektorissa on seuraavat valikot: KUVA, NÄYTTÖ, LIITÄNNÄT, SÄÄTÖ, NÄYTTÖ, VALINNAT, MIU ja HELP. VAL. HELP. VAL. koostuu usein käytetyistä toiminnoista ja muut valikot on luokiteltu eri tarkoituksien mukaan. Kaikkia näyttöjä käytetään samalla tavalla. Seuraavassa on kuvattu valikkojen peruskäyttö. SD CARD RGB IN1 RGB IN2 AUDIO IN1 AUDIO IN2 CONTROL RGB OUT AUDIO OUT AC IN MENU-painike ENTER-painike Kohdistinpainikkeet POSITION ESC ENTER MENU RESET 1. Paina MENU-painiketta kaukosäätimestä tai jotakin projektorin kohdistinpainikkeista. Edistynyt VALIKKO tai HELP. VAL. tulee näkyviin. Valikossa HELP. VAL. Jos haluat muuttaa tilalle valikon edistynyt VALIKKO, 2. valitse Siirry ed. valikkoon. Valitse kohdistinpainikkeilla / säädettävä kohta Säädä kohta kohdistinpainikkeilla /. Valikossa edistynyt VALIKKO Valitse valikko kohdistinpainikkeilla /. 2. Jos haluat muuttaa tilalle HELP. VAL., valitse HELP. VAL. Paina sitten projektorin tai kaukosäätimen kohdistinpainiketta tai kaukosäätimen ENTER-painiketta siirtyäksesi toimenpiteissä eteenpäin. Valitun valikon näyttö käynnistyy. Valitse kohdistinpainikkeilla / säädettävä kohta. Paina sitten projektorin 3. tai kaukosäätimen kohdistinpainiketta tai kaukosäätimen ENTER-painiketta siirtyäksesi toimenpiteissä eteenpäin. Valikon kohdan käyttövalikko tulee näkyviin. 4. RESET-painike Säädä kohta kohdistinpainikkeilla /. Jos haluat palauttaa toiminnon oletussäädölle, paina RESET-painiketta kaukosäätimestä toiminnan aikana. Huomaa, että sellaiset kohdat, joiden toiminto tapahtuu käytön aikana samanaikaisesti (esimerkiksi KIELI, H VAIHE, ÄÄNI jne.) eivät palaudu oletusasetuksille. Valikossa edistynyt VALIKKO, jos haluat palata edelliseen näyttöön, paina kohdistinpainiketta projektorista tai kaukosäätimestä tai ESC-painiketta kaukosäätimestä. Sulje valikko ja lopeta toimenpiteet painamalla MENU-painiketta kaukosäätimestä uudelleen. 5. Vaikka et tee mitään, valintaikkuna katoaa automaattisesti noin 10 sekunnin kuluttua. Joitakin toimintoja ei voi suorittaa tietyn tuloportin ollessa valittuna tai tietyn tulosignaalin näkyessä.

27 HELPPO-valikko HELPPO-valikko Valikossa HELP. VAL. on mahdollista suorittaa alla olevassa taulukossa kuvatut säädöt. Valitse kohta projektorin tai kaukosäätimen kohdistinpainikkeilla /. Suorita säätö sitten seuraavaa taulukkoa apuna käyttäen. Kohta KUVASUHDE AUTO KEYST SUORITA KEYSTONE KUVAMUOTO KIRKKAUS Kuvaus Muuta kuvasuhdetta painikkeilla /. Katso kohtaa KUVASUHDE valikosta NÄYTTÖ ( 32). Painikkeen käyttö suorittaa automaattisen Keystone-vääristymän korjauksen. Katso kohtaa AUTO KEYST SUORITA valikosta SÄÄTÖ ( 37). Tämä toiminto ei toimi, kun siirtymän ilmaisin on kytketty päälle ( 50). Korjaa keystone-vääristymä painikkeilla /. Katso kohtaa KEYSTONE valikosta SÄÄTÖ ( 37). Tämä toiminto ei toimi, kun siirtymän ilmaisin on kytketty päälle ( 50). Muuta kuvatyypin tilaa painikkeilla /. Kuvatyyppitilat ovat GAMMA ja VÄRI LÄMP. tilojen yhdistelmiä. Valitse heijastuslähteelle sopiva tyyppi. NORMAALI ELOKUVA DYNAAMINEN VALK. TAULU TAUL (VIHR) TAUL (MUST) NORMAALI: (VÄRI LÄMP. = KESKI OLETUS) + (GAMMA=#1 OLETUS) ELOKUVA: (VÄRI LÄMP. = MATALA OLETUS) + (GAMMA=#2 OLETUS) DYNAAMINEN: (VÄRI LÄMP. = KORKEA OLETUS) + (GAMMA=#3 OLETUS) TAUL (MUST): (VÄRI LÄMP. = SUURI KIRK-1 OLETUS) + (GAMMA=#4 OLETUS) TAUL (VIHR): (VÄRI LÄMP. = SUURI KIRK-2 OLETUS) + (GAMMA=#4 OLETUS) VALK. TAULU: (VÄRI LÄMP. = KESKI OLETUS) + (GAMMA=#5 OLETUS) Kun GAMMA ja VÄRI LÄMP. ovat erilaiset kuin edellä olevissa ennalta asetetuissa tiloissa, KUVAMUOTO valikon näyttönä on MUKAUTUS. Katso kohtaa GAMMA ( 29) ja VÄRI LÄMP. ( 30) valikosta KUVA. Kun tämä toiminto suoritetaan, kuvassa saattaa näkyä ylimääräinen. Säädä kirkkautta painikkeilla /. Katso kohtaa KIRKKAUS valikosta KUVA ( 29). 27

28 HELPPO-valikko HELPPO-valikko (jatkuu) Kohta KONTRASTI VÄRI VÄRISAVY TERÄVYYS ÄÄNITASO PEILIKUVA PALAUTA SUODATIN IKÄ KIELI Siirry ed. valikkoon... Kuvaus Säädä kontrasti painikkeilla /. Katso kohtaa KONTRASTI valikosta KUVA ( 29). Säädä koko värin voimakkuutta painikkeilla /. Katso kohtaa VÄRI valikosta KUVA ( 30). Säädä värisävyä painikkeilla /. Katso kohtaa VÄRISAVY valikosta KUVA ( 30). Säädä terävyyttä painikkeilla /. Katso kohtaa TERÄVYYS valikosta KUVA ( 30). Säätöä tehtäessä saattaa esiintyä kohinaa. Se ei ole oire viasta. Kytke/katkaise hiljainen muoto painikkeilla /. Katso kohtaa ÄÄNITASO valikosta SÄÄTÖ ( 37). Muuta peilitilan muotoa painikkeilla /. Katso kohtaa PEILIKUVA valikosta SÄÄTÖ ( 38). Jos siirtymän ilmaisin on asennossa PÄÄLLE ja PEILIKUVA -tilaa muutetaan, siirtymän ilmaisimen hälytys ( 50) näkyy käynnistettäessä projektori uudelleen sen jälkeen, kun virta on katkaistu. Tämän toimenpiteen suorittaminen palauttaa oletusasetuksille kaikki valikon HELP. VAL. kohdat paitsi kohtia SUODATIN IKÄ ja KIELI. Varmistusruutu tulee näkyviin. Kun PALAUTA valitaan painikkeella, nollaus suoritetaan. Tämän toimenpiteen suorittaminen nollaa suodattimen ajastimen, joka laskee suodattimen ikää. Varmistusruutu tulee näkyviin. Kun PALAUTA valitaan painikkeella, nollaus suoritetaan. Katso kohtaa SUODATIN IKÄ valikosta VALINNAT ( 43). Painikkeilla / voidaan valita kohta KIELI, jolla voidaan vaihtaa valikon kieltä. Katso kuvausta KIELI valikosta NÄYTTÖ ( 39). ~Huom!~ Kun käytössä on ESITYS ILMAN PC :TÄ tai e-shot, on todennäköistä, että kieli ei muutu oikein. Valitse Siirry ed. valikkoon ja paina painiketta tai painiketta ENTER, jotta voit käyttää valikoita KUVA, NÄYTTÖ, LIITÄNNÄT, SÄÄTÖ, RUUTU tai VALINNAT. 28

29 KUVA-valikko KUVA-valikko KUVA-valikossa on mahdollista suorittaa alla olevassa taulukossa kuvatut säädöt. Valitse kohta projektorin tai kaukosäätimen kohdistinpainikkeilla / ja paina sitten projektorin tai kaukosäätimen kohdistinpainiketta tai kaukosäätimen ENTER-painiketta siirtyäksesi toimenpiteissä eteenpäin. Suorita säätö sitten seuraavaa taulukkoa apuna käyttäen. Kohta KIRKKAUS KONTRASTI Kuvaus Säädä kirkkaus painikkeilla / : Vaalea tumma Säädä kontrasti painikkeilla / : Voimakas heikko Muuta GAMMA-muoto painikkeilla /. #1 OLETUS #1 MUKAUTUS #2 OLETUS #2 MUKAUTUS #3 OLETUS GAMMA #5 MUKAUTUS #5 OLETUS #4 MUKAUTUS #4 OLETUS #3 MUKAUTUS Kohdan MUKAUTUS säätö Kun valitaan MUKAUTUS-muoto ja ENTER : sitten painetaan painiketta tai ENTER, näkyviin tulee muodon säädössä käytettävä valintaruutu. Tämä toiminto on kätevä haluttaessa muuttaa joidenkin tiettyjen sävyjen kirkkautta GAMMA [MUKAUTUS 1] Valitse kohta painikkeilla / ja säädä taso painikkeilla /. On mahdollista saada näkyviin testikuvio, jolla voidaan varmistaa säädön teho painamalla painiketta ENTER. Joka kerta, kun painat painiketta ENTER, kuvio muuttuu alla kuvatulla tavalla. Ei kuviota 9 asteen harmaa asteikko Ramp 15 asteen harmaa asteikko Kahdeksan taajuuskorjauksen säädintä vastaavat kahdeksaa testikuvion sävytasoa lukuun ottamatta vasemmassa päässä olevaa tumminta sävyä. Jos haluat säätää tasoa 2 testikuvion vasemmasta päästä (9 asteen harmaa asteikko), käytä taajuuskorjauksen säädintä 1. Testikuvion vasemmassa päässä olevaa tumminta sävyä ei voi säätää millään taajuuskorjausjuovalla. Kun tämä toiminto suoritetaan, kuvassa saattaa näkyä ylimääräinen. 29
