X62. Multimediaprojektori Käyttäjän ohjekirja. Tästä ohjekirjasta. Kiitämme tämän projektorin ostamisesta.

Koko: px
Aloita esitys sivulta:

Download "X62. Multimediaprojektori Käyttäjän ohjekirja. Tästä ohjekirjasta. Kiitämme tämän projektorin ostamisesta."

Transkriptio

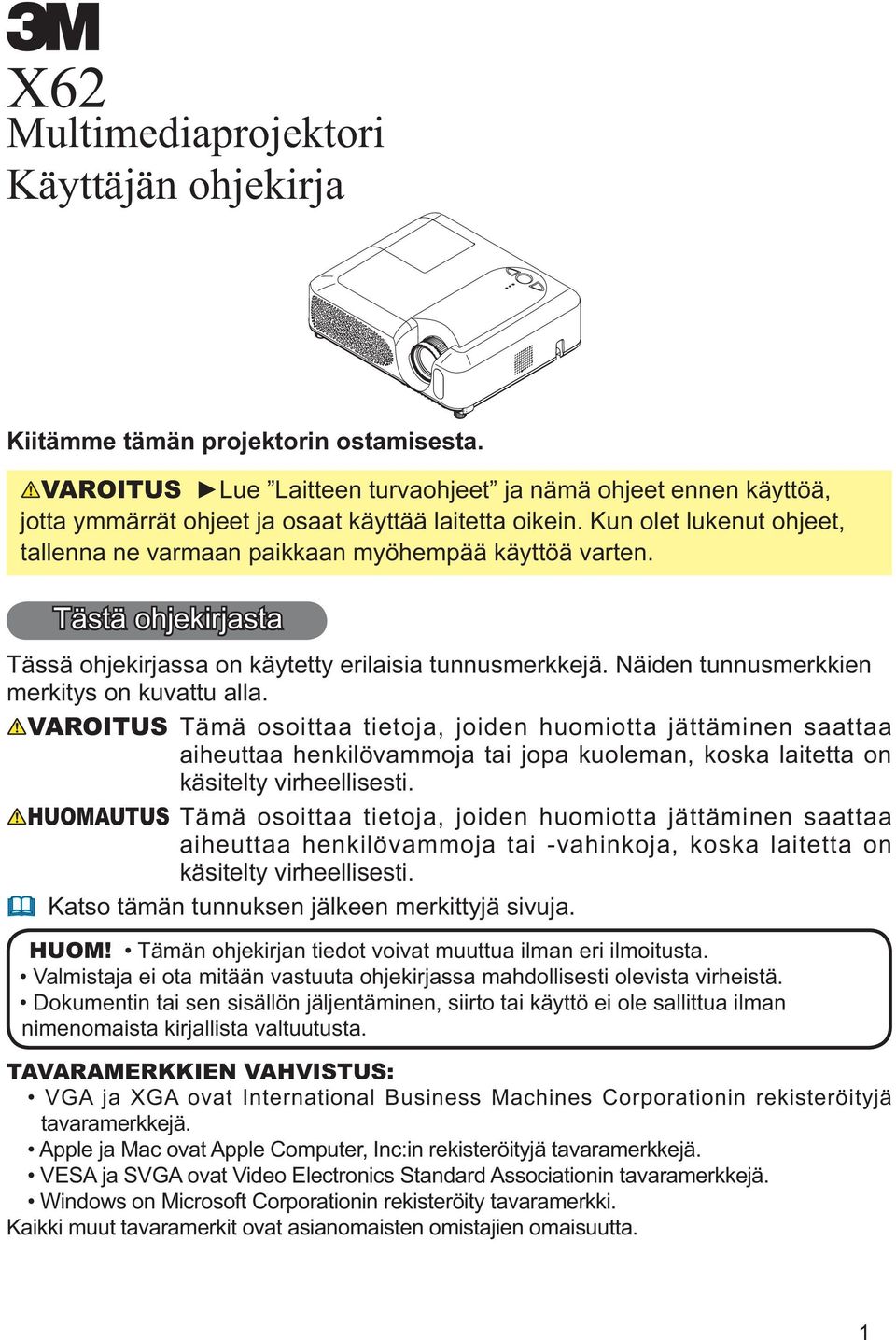

1 X62 Multimediaprojektori Käyttäjän ohjekirja Kiitämme tämän projektorin ostamisesta. VAROITUS Lue Laitteen turvaohjeet ja nämä ohjeet ennen käyttöä, jotta ymmärrät ohjeet ja osaat käyttää laitetta oikein. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Tästä ohjekirjasta Tässä ohjekirjassa on käytetty erilaisia tunnusmerkkejä. Näiden tunnusmerkkien merkitys on kuvattu alla. VAROITUS Tämä osoittaa tietoja, joiden huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai jopa kuoleman, koska laitetta on käsitelty virheellisesti. HUOMAUTUS Tämä osoittaa tietoja, joiden huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai -vahinkoja, koska laitetta on käsitelty virheellisesti. Katso tämän tunnuksen jälkeen merkittyjä sivuja. HUOM! Tämän ohjekirjan tiedot voivat muuttua ilman eri ilmoitusta. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti olevista virheistä. Dokumentin tai sen sisällön jäljentäminen, siirto tai käyttö ei ole sallittua ilman nimenomaista kirjallista valtuutusta. TAVARAMERKKIEN VAHVISTUS: VGA ja XGA ovat International Business Machines Corporationin rekisteröityjä tavaramerkkejä. Apple ja Mac ovat Apple Computer, Inc:in rekisteröityjä tavaramerkkejä. VESA ja SVGA ovat Video Electronics Standard Associationin tavaramerkkejä. Windows on Microsoft Corporationin rekisteröity tavaramerkki. Kaikki muut tavaramerkit ovat asianomaisten omistajien omaisuutta. 1

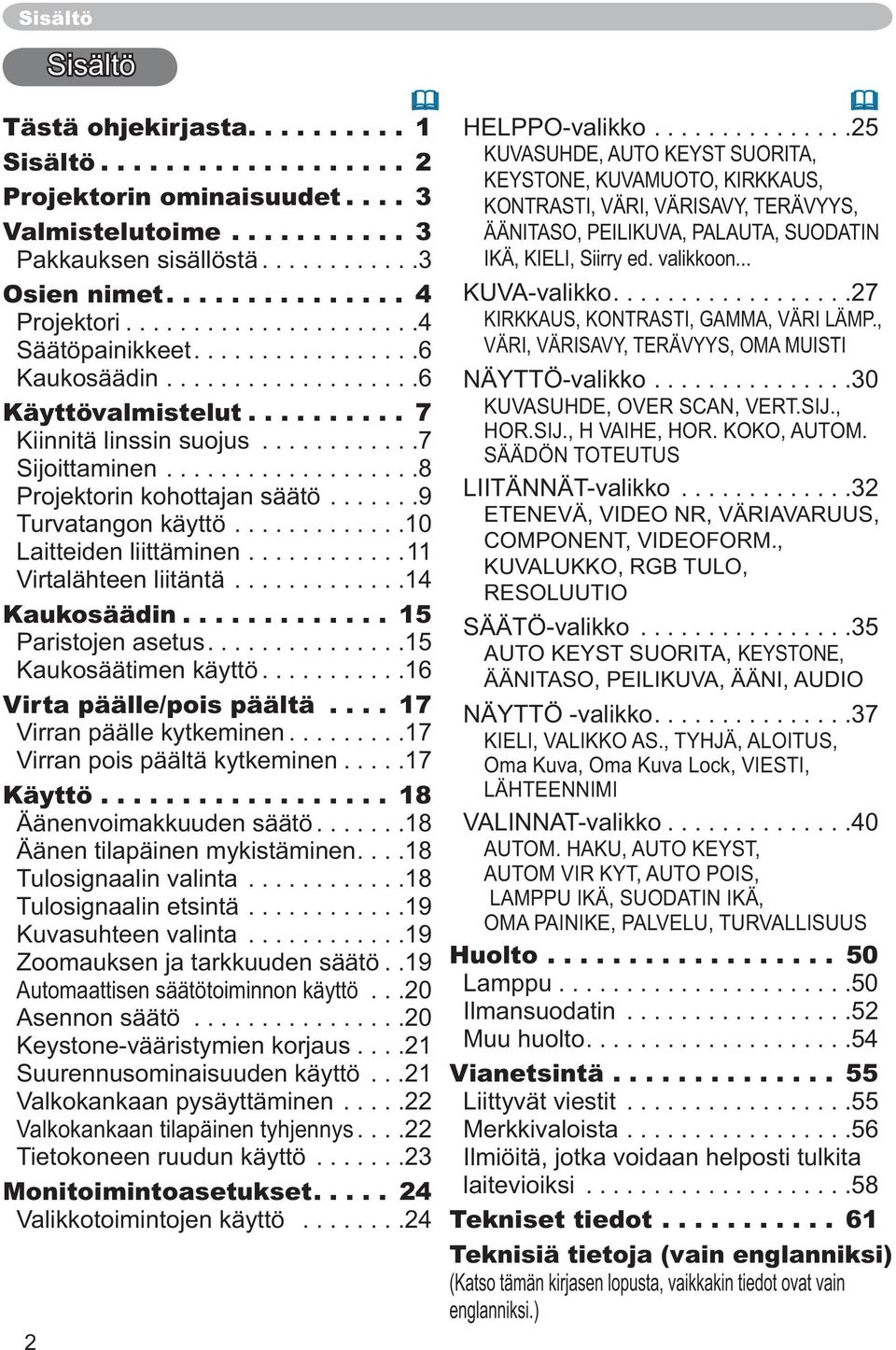

2 Sisältö Tästä ohjekirjasta Sisältö... 2 Projektorin ominaisuudet... 3 Valmistelutoime Pakkauksen sisällöstä...3 Osien nimet Projektori...4 Säätöpainikkeet...6 Kaukosäädin....6 Käyttövalmistelut... 7 Kiinnitä linssin suojus....7 Sijoittaminen....8 Projektorin kohottajan säätö....9 Turvatangon käyttö Laitteiden liittäminen Virtalähteen liitäntä Kaukosäädin Paristojen asetus...15 Kaukosäätimen käyttö...16 Virta päälle/pois päältä Virran päälle kytkeminen...17 Virran pois päältä kytkeminen...17 Käyttö Äänenvoimakkuuden säätö...18 Äänen tilapäinen mykistäminen...18 Tulosignaalin valinta Tulosignaalin etsintä Kuvasuhteen valinta Zoomauksen ja tarkkuuden säätö..19 Automaattisen säätötoiminnon käyttö...20 Asennon säätö Keystone-vääristymien korjaus...21 Suurennusominaisuuden käyttö...21 Valkokankaan pysäyttäminen Valkokankaan tilapäinen tyhjennys...22 Tietokoneen ruudun käyttö Monitoimintoasetukset Valikkotoimintojen käyttö Sisältö HELPPO-valikko KUVASUHDE, AUTO KEYST SUORITA, KEYSTONE, KUVAMUOTO, KIRKKAUS, KONTRASTI, VÄRI, VÄRISAVY, TERÄVYYS, ÄÄNITASO, PEILIKUVA, PALAUTA, SUODATIN IKÄ, KIELI, Siirry ed. valikkoon... KUVA-valikko...27 KIRKKAUS, KONTRASTI, GAMMA, VÄRI LÄMP., VÄRI, VÄRISAVY, TERÄVYYS, OMA MUISTI NÄYTTÖ-valikko KUVASUHDE, OVER SCAN, VERT.SIJ., HOR.SIJ., H VAIHE, HOR. KOKO, AUTOM. SÄÄDÖN TOTEUTUS LIITÄNNÄT-valikko ETENEVÄ, VIDEO NR, VÄRIAVARUUS, COMPONENT, VIDEOFORM., KUVALUKKO, RGB TULO, RESOLUUTIO SÄÄTÖ-valikko AUTO KEYST SUORITA, KEYSTONE, ÄÄNITASO, PEILIKUVA, ÄÄNI, AUDIO NÄYTTÖ -valikko KIELI, VALIKKO AS., TYHJÄ, ALOITUS, Oma Kuva, Oma Kuva Lock, VIESTI, LÄHTEENNIMI VALINNAT-valikko AUTOM. HAKU, AUTO KEYST, AUTOM VIR KYT, AUTO POIS, LAMPPU IKÄ, SUODATIN IKÄ, OMA PAINIKE, PALVELU, TURVALLISUUS Huolto Lamppu Ilmansuodatin Muu huolto Vianetsintä Liittyvät viestit Merkkivaloista Ilmiöitä, jotka voidaan helposti tulkita laitevioiksi Tekniset tiedot Teknisiä tietoja (vain englanniksi) (Katso tämän kirjasen lopusta, vaikkakin tiedot ovat vain englanniksi.)

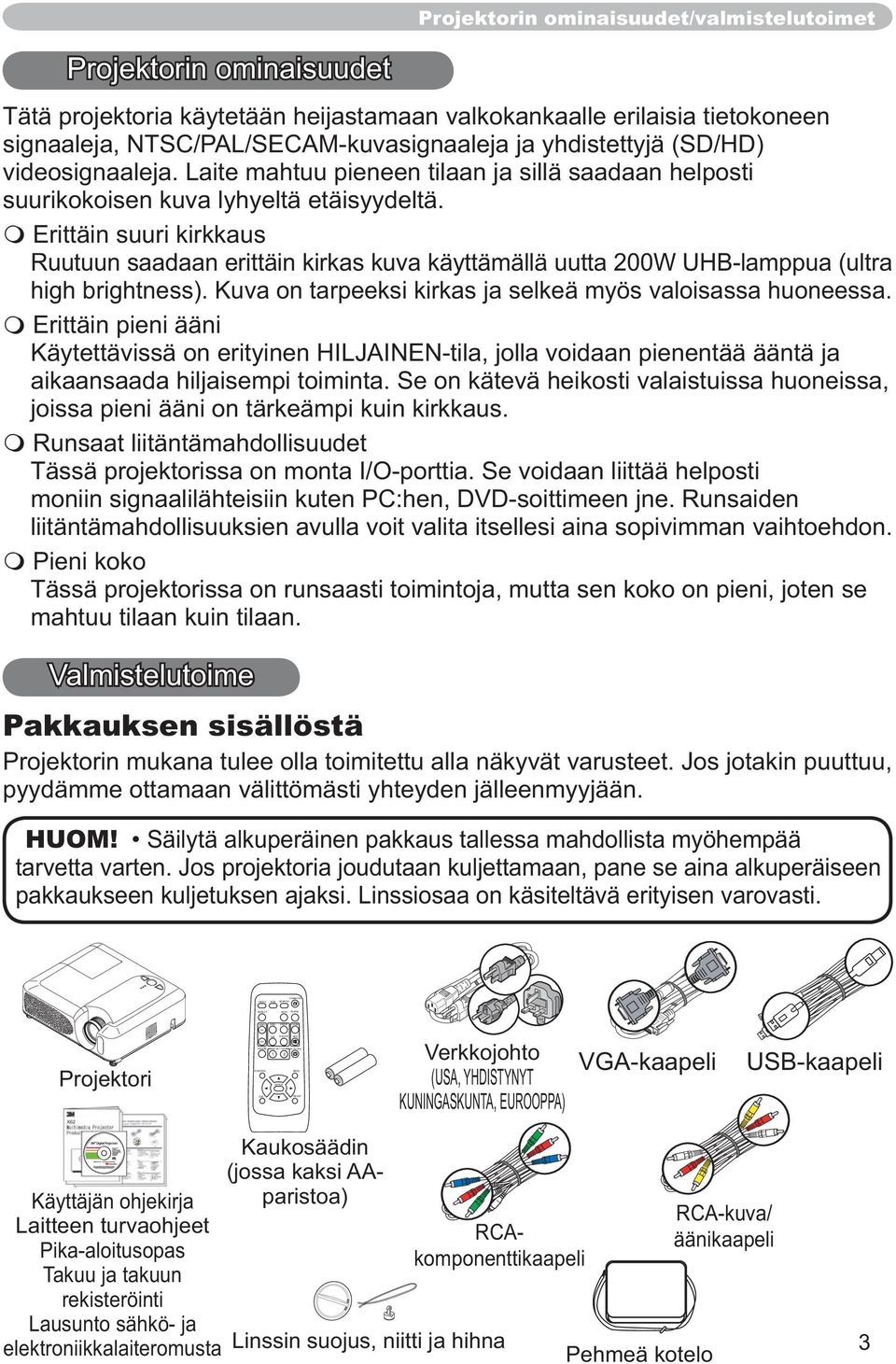

3 STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC HOME END MY BUTTON ENTER AUTO PAGE UP PAGE DOWN BLANK VOLUME MUTE KEYSTONE MENU RESET Projektorin ominaisuudet/valmistelutoimet Projektorin ominaisuudet Tätä projektoria käytetään heijastamaan valkokankaalle erilaisia tietokoneen signaaleja, NTSC/PAL/SECAM-kuvasignaaleja ja yhdistettyjä (SD/HD) videosignaaleja. Laite mahtuu pieneen tilaan ja sillä saadaan helposti suurikokoisen kuva lyhyeltä etäisyydeltä. Erittäin suuri kirkkaus Ruutuun saadaan erittäin kirkas kuva käyttämällä uutta 200W UHB-lamppua (ultra high brightness). Kuva on tarpeeksi kirkas ja selkeä myös valoisassa huoneessa. Erittäin pieni ääni Käytettävissä on erityinen HILJAINEN-tila, jolla voidaan pienentää ääntä ja aikaansaada hiljaisempi toiminta. Se on kätevä heikosti valaistuissa huoneissa, joissa pieni ääni on tärkeämpi kuin kirkkaus. Runsaat liitäntämahdollisuudet Tässä projektorissa on monta I/O-porttia. Se voidaan liittää helposti moniin signaalilähteisiin kuten PC:hen, DVD-soittimeen jne. Runsaiden liitäntämahdollisuuksien avulla voit valita itsellesi aina sopivimman vaihtoehdon. Pieni koko Tässä projektorissa on runsaasti toimintoja, mutta sen koko on pieni, joten se mahtuu tilaan kuin tilaan. Valmistelutoime Pakkauksen sisällöstä Projektorin mukana tulee olla toimitettu alla näkyvät varusteet. Jos jotakin puuttuu, pyydämme ottamaan välittömästi yhteyden jälleenmyyjään. HUOM! Säilytä alkuperäinen pakkaus tallessa mahdollista myöhempää tarvetta varten. Jos projektoria joudutaan kuljettamaan, pane se aina alkuperäiseen pakkaukseen kuljetuksen ajaksi. Linssiosaa on käsiteltävä erityisen varovasti. Projektori X Verkkojohto (USA, YHDISTYNYT KUNINGASKUNTA, EUROOPPA) Kaukosäädin (jossa kaksi AAparistoa) Käyttäjän ohjekirja Laitteen turvaohjeet Pika-aloitusopas Takuu ja takuun rekisteröinti Lausunto sähkö- ja elektroniikkalaiteromusta RCAkomponenttikaapeli Linssin suojus, niitti ja hihna VGA-kaapeli Pehmeä kotelo RCA-kuva/ äänikaapeli USB-kaapeli 3

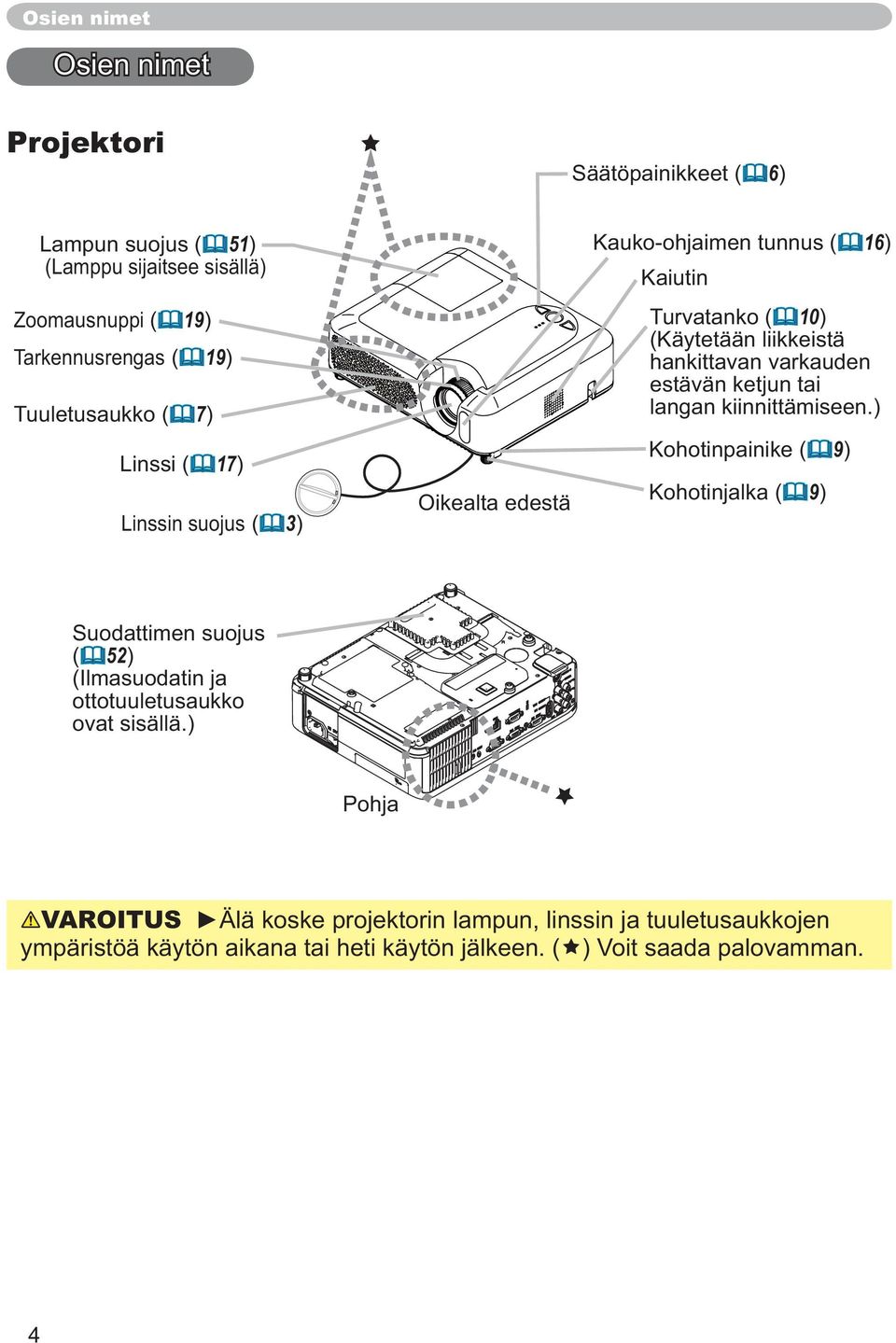

4 Osien nimet Osien nimet Projektori Säätöpainikkeet ( 6) Lampun suojus ( 51) (Lamppu sijaitsee sisällä) Zoomausnuppi ( 19) Tarkennusrengas ( 19) Tuuletusaukko ( 7) Linssi ( 17) Linssin suojus ( 3) Oikealta edestä Kauko-ohjaimen tunnus ( 16) Kaiutin Turvatanko ( 10) (Käytetään liikkeistä hankittavan varkauden estävän ketjun tai langan kiinnittämiseen.) Kohotinpainike ( 9) Kohotinjalka ( 9) Suodattimen suojus ( 52) (Ilmasuodatin ja ottotuuletusaukko ovat sisällä.) Pohja VAROITUS ympäristöä käytön aikana tai heti käytön jälkeen. ( ) Voit saada palovamman. 4

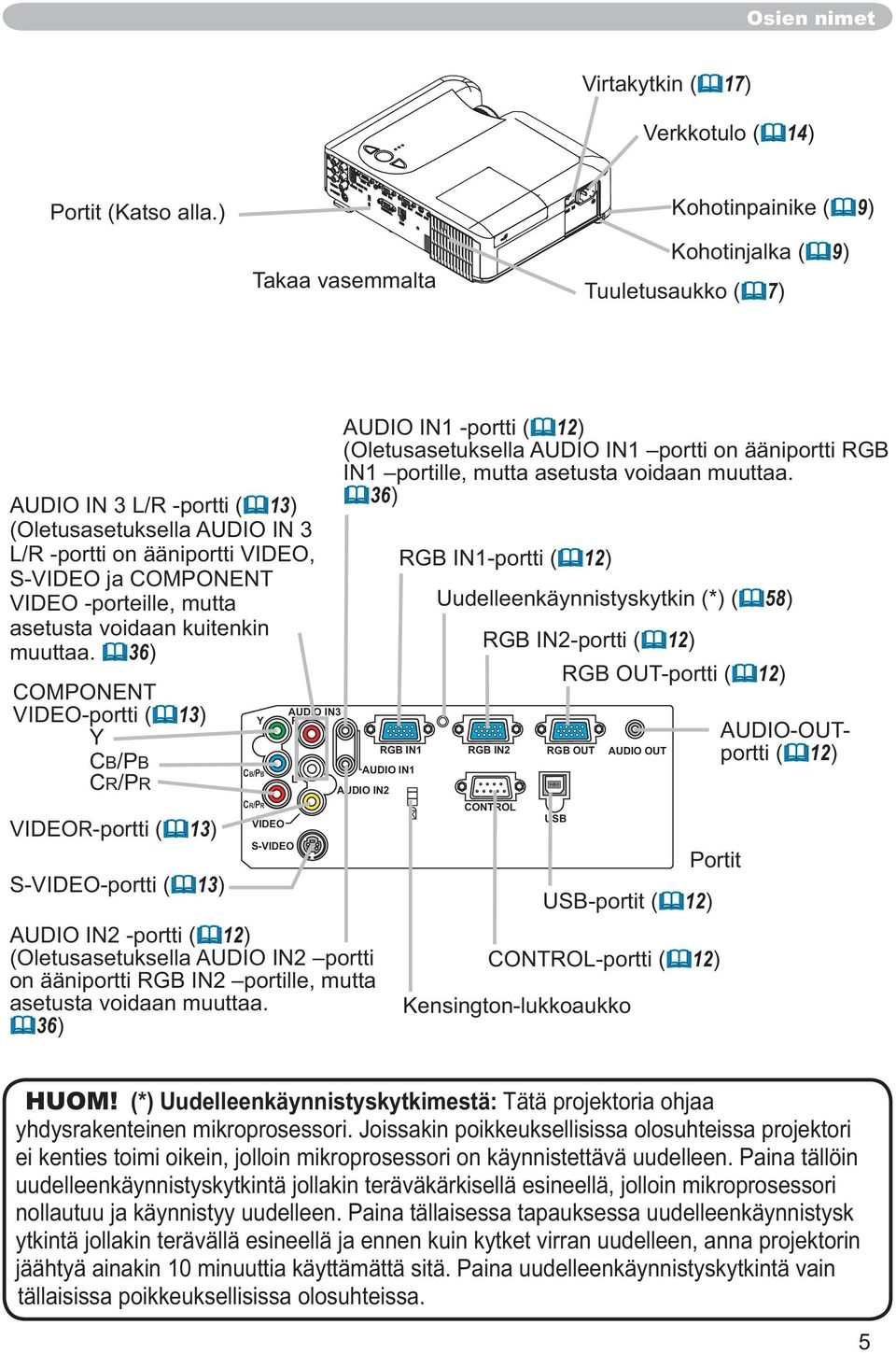

5 Osien nimet Virtakytkin ( 17) Verkkotulo ( 14) Portit (Katso alla.) Takaa vasemmalta Kohotinpainike ( 9) Kohotinjalka ( 9) Tuuletusaukko ( 7) AUDIO IN 3 L/R -portti ( 13) (Oletusasetuksella AUDIO IN 3 L/R -portti on ääniportti VIDEO, S-VIDEO ja COMPONENT VIDEO -porteille, mutta asetusta voidaan kuitenkin muuttaa. 36) COMPONENT VIDEO-portti ( 13) Y CB/PB CR/PR VIDEOR-portti ( 13) S-VIDEO-portti ( 13) Y CB/PB CR/PR AUDIO IN3 R L VIDEO S-VIDEO AUDIO IN1 -portti ( 12) (Oletusasetuksella AUDIO IN1 portti on ääniportti RGB IN1 portille, mutta asetusta voidaan muuttaa. 36) AUDIO IN1 AUDIO IN2 AUDIO IN2 -portti ( 12) (Oletusasetuksella AUDIO IN2 portti on ääniportti RGB IN2 portille, mutta asetusta voidaan muuttaa. 36) RGB IN1-portti ( 12) RGB IN1 K Uudelleenkäynnistyskytkin (*) ( 58) RGB IN2-portti ( 12) RGB OUT-portti ( 12) RGB IN2 CONTROL RGB OUT USB AUDIO OUT USB-portit ( 12) Portit CONTROL-portti ( 12) Kensington-lukkoaukko AUDIO-OUTportti ( 12) HUOM! (*) Uudelleenkäynnistyskytkimestä: Tätä projektoria ohjaa yhdysrakenteinen mikroprosessori. Joissakin poikkeuksellisissa olosuhteissa projektori ei kenties toimi oikein, jolloin mikroprosessori on käynnistettävä uudelleen. Paina tällöin uudelleenkäynnistyskytkintä jollakin teräväkärkisellä esineellä, jolloin mikroprosessori nollautuu ja käynnistyy uudelleen. Paina tällaisessa tapauksessa uudelleenkäynnistysk ytkintä jollakin terävällä esineellä ja ennen kuin kytket virran uudelleen, anna projektorin jäähtyä ainakin 10 minuuttia käyttämättä sitä. Paina uudelleenkäynnistyskytkintä vain tällaisissa poikkeuksellisissa olosuhteissa. 5

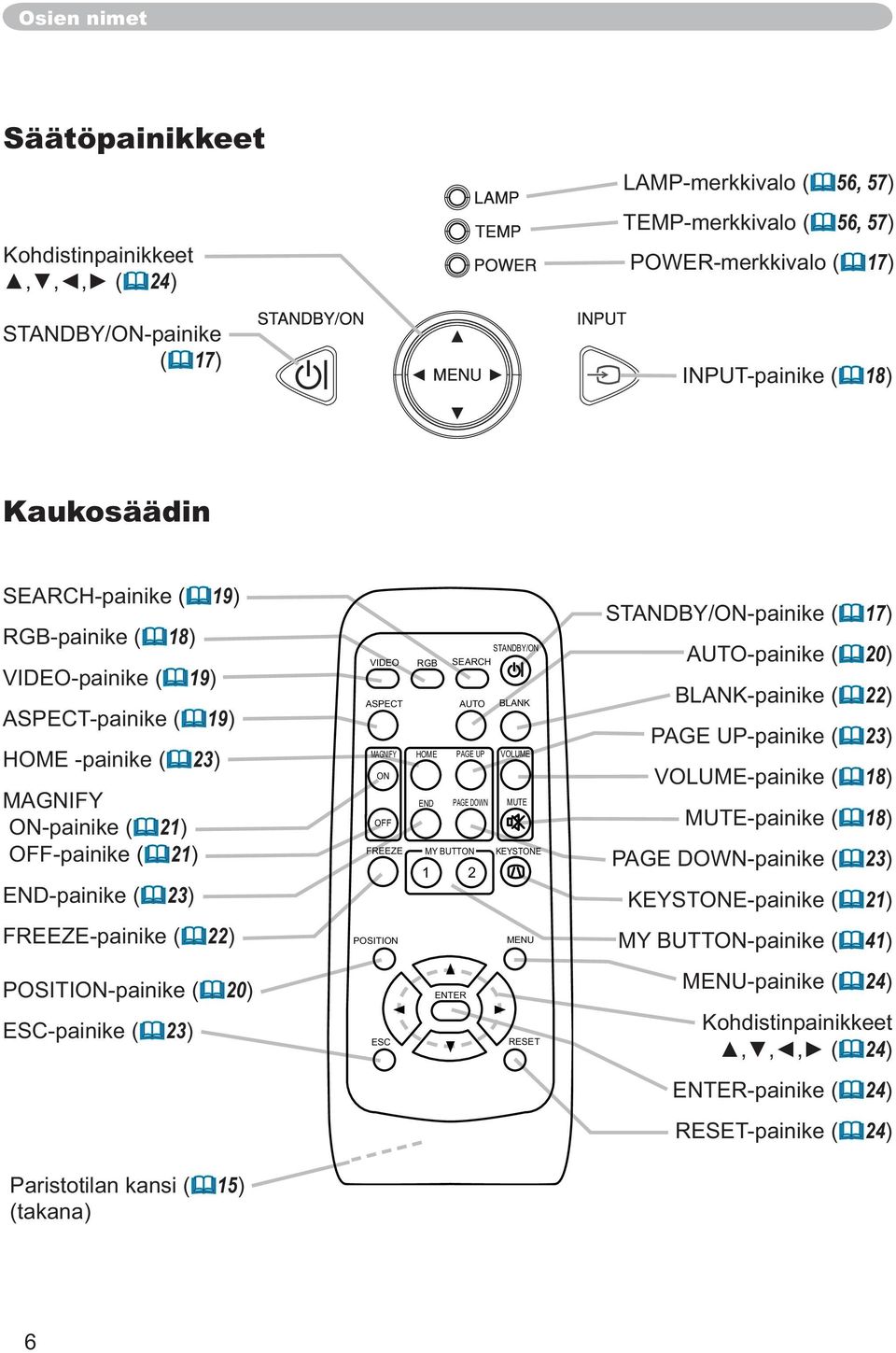

6 Osien nimet Säätöpainikkeet Kohdistinpainikkeet 24) STANDBY/ON-painike ( 17) LAMP-merkkivalo ( 56, 57) TEMP-merkkivalo ( 56, 57) POWER-merkkivalo ( 17) INPUT-painike ( 18) Kaukosäädin SEARCH-painike ( 19) RGB-painike ( 18) VIDEO-painike ( 19) ASPECT-painike ( 19) HOME -painike ( 23) MAGNIFY ON-painike ( 21) OFF-painike ( 21) END-painike ( 23) FREEZE-painike ( 22) POSITION-painike ( 20) ESC-painike ( 23) Paristotilan kansi ( 15) (takana) STANDBY/ON VIDEO RGB SEARCH ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME ON END PAGE DOWN MUTE OFF FREEZE MY BUTTON KEYSTONE 1 2 POSITION MENU ENTER ESC RESET STANDBY/ON-painike ( 17) AUTO-painike ( 20) BLANK-painike ( 22) PAGE UP-painike ( 23) VOLUME-painike ( 18) MUTE-painike ( 18) PAGE DOWN-painike ( 23) KEYSTONE-painike ( 21) MY BUTTON-painike ( 41) MENU-painike ( 24) Kohdistinpainikkeet 24) ENTER-painike ( 24) RESET-painike ( 24) 6

7 Käyttövalmistelut Käyttövalmistelut VAROITUS Sijoita projektori vakaaseen asentoon vaakasuoraan. Jos projektori kaatuu tai putoaa, se saattaa vahingoittua ja/tai aiheuttaa vammoja. Vahingoittuneen projektorin käyttö taas saattaa aiheuttaa tulopalon syttymisen ja/tai sähköiskun. Älä sijoita projektoria epävakaalle pinnalle, joka on vino ja jossa on värinää, kuten esim. heikkorakenteiselle tai vinossa olevalle telineelle. Älä sijoita projektoria niin, että sen sivu/etuosa/takaosa tulee ylöspäin paitsi silloin kuin huolletaan ilmasuodatinta. kuumeneminen saattaa aiheuttaa tulipalon syttymisen, palovammoja ja/tai epäkuntoon menemisen. Älä tuki äläkä peitä projektorin tuuletusaukkoja. Jätä ainakin 30 cm tila laitteen sivuseinien ja seinän väliin. Älä sijoita projektoria metallisen esineen tai heikosti lämpöä kestävän esineen päälle. Älä sijoita projektoria matolle, tyynylle tai sängylle. Älä sijoita projektoria suoraan auringonpaisteeseen tai kuumien esineiden kuten lämmittimien läheisyyteen. Älä aseta mitään projektorin linssin ja tuuletusaukkojen päälle. Älä aseta mitään projektorin päälle. Älä aseta mitään kiinni tarttuvaa projektorin alle. Tässä projektorissa on ilmanottoaukkoja myös pohjassa. on kostea tai sen sisään pääsee jotakin nestettä, seurauksena saattaa olla tulipalon syttyminen, sähköisku ja/tai epäkuntoon meneminen. Älä sijoita projektoria kylpyhuoneeseen tai ulos. Älä aseta nesteitä sisältäviä astioita projektorin lähelle. HUOMAUTUS sijoittaminen tällaiseen paikkaan saattaa aiheuttaa tulipalon, sähköiskun ja/tai epäkuntoon menemisen. Älä sijoita projektoria ilmankostuttimen lähelle, paikkaan jossa on savua äläkä keittiöön. Säädä projektorin asento niin, että valo ei osu suoraan sen kaukoohjaimen tunnistimeen. Kiinnitä linssin suojus Jotta linssin suojus ei pääse katoamaan, kiinnitä se hihnalla projektoriin. Hihnan rengas Hihna Kiinnitä hihna linssin suojuksen hihnan renkaaseen. Pane hihna niitissä olevaan vakoon. Paina niitti hihnan aukkoon. Pohjapuoli Hihnan aukko 7

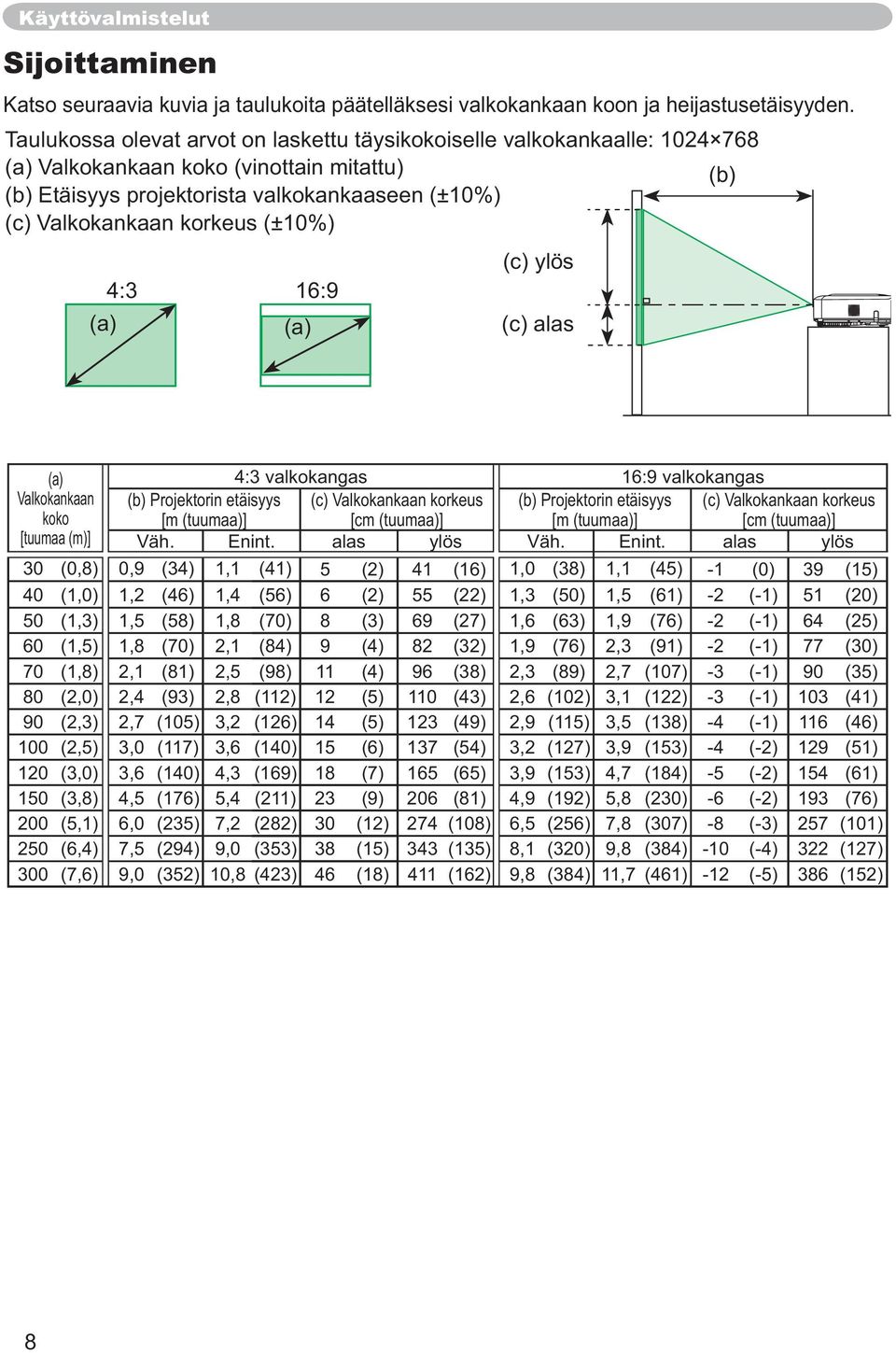

8 Käyttövalmistelut Sijoittaminen Katso seuraavia kuvia ja taulukoita päätelläksesi valkokankaan koon ja heijastusetäisyyden. Taulukossa olevat arvot on laskettu täysikokoiselle valkokankaalle: (a) Valkokankaan koko (vinottain mitattu) (b) (b) Etäisyys projektorista valkokankaaseen (±10%) (c) Valkokankaan korkeus (±10%) 4:3 (a) 16:9 (a) (c) ylös (c) alas (a) Valkokankaan koko [tuumaa (m)] 4:3 valkokangas 16:9 valkokangas (b) Projektorin etäisyys [m (tuumaa)] (c) Valkokankaan korkeus [cm (tuumaa)] (b) Projektorin etäisyys [m (tuumaa)] (c) Valkokankaan korkeus [cm (tuumaa)] Väh. Enint. alas ylös Väh. Enint. alas ylös 30 (0,8) 0,9 (34) 1,1 (41) 5 (2) 41 (16) 1,0 (38) 1,1 (45) -1 (0) 39 (15) 40 (1,0) 1,2 (46) 1,4 (56) 6 (2) 55 (22) 1,3 (50) 1,5 (61) -2 (-1) 51 (20) 50 (1,3) 1,5 (58) 1,8 (70) 8 (3) 69 (27) 1,6 (63) 1,9 (76) -2 (-1) 64 (25) 60 (1,5) 1,8 (70) 2,1 (84) 9 (4) 82 (32) 1,9 (76) 2,3 (91) -2 (-1) 77 (30) 70 (1,8) 2,1 (81) 2,5 (98) 11 (4) 96 (38) 2,3 (89) 2,7 (107) -3 (-1) 90 (35) 80 (2,0) 2,4 (93) 2,8 (112) 12 (5) 110 (43) 2,6 (102) 3,1 (122) -3 (-1) 103 (41) 90 (2,3) 2,7 (105) 3,2 (126) 14 (5) 123 (49) 2,9 (115) 3,5 (138) -4 (-1) 116 (46) 100 (2,5) 3,0 (117) 3,6 (140) 15 (6) 137 (54) 3,2 (127) 3,9 (153) -4 (-2) 129 (51) 120 (3,0) 3,6 (140) 4,3 (169) 18 (7) 165 (65) 3,9 (153) 4,7 (184) -5 (-2) 154 (61) 150 (3,8) 4,5 (176) 5,4 (211) 23 (9) 206 (81) 4,9 (192) 5,8 (230) -6 (-2) 193 (76) 200 (5,1) 6,0 (235) 7,2 (282) 30 (12) 274 (108) 6,5 (256) 7,8 (307) -8 (-3) 257 (101) 250 (6,4) 7,5 (294) 9,0 (353) 38 (15) 343 (135) 8,1 (320) 9,8 (384) -10 (-4) 322 (127) 300 (7,6) 9,0 (352) 10,8 (423) 46 (18) 411 (162) 9,8 (384) 11,7 (461) -12 (-5) 386 (152) 8

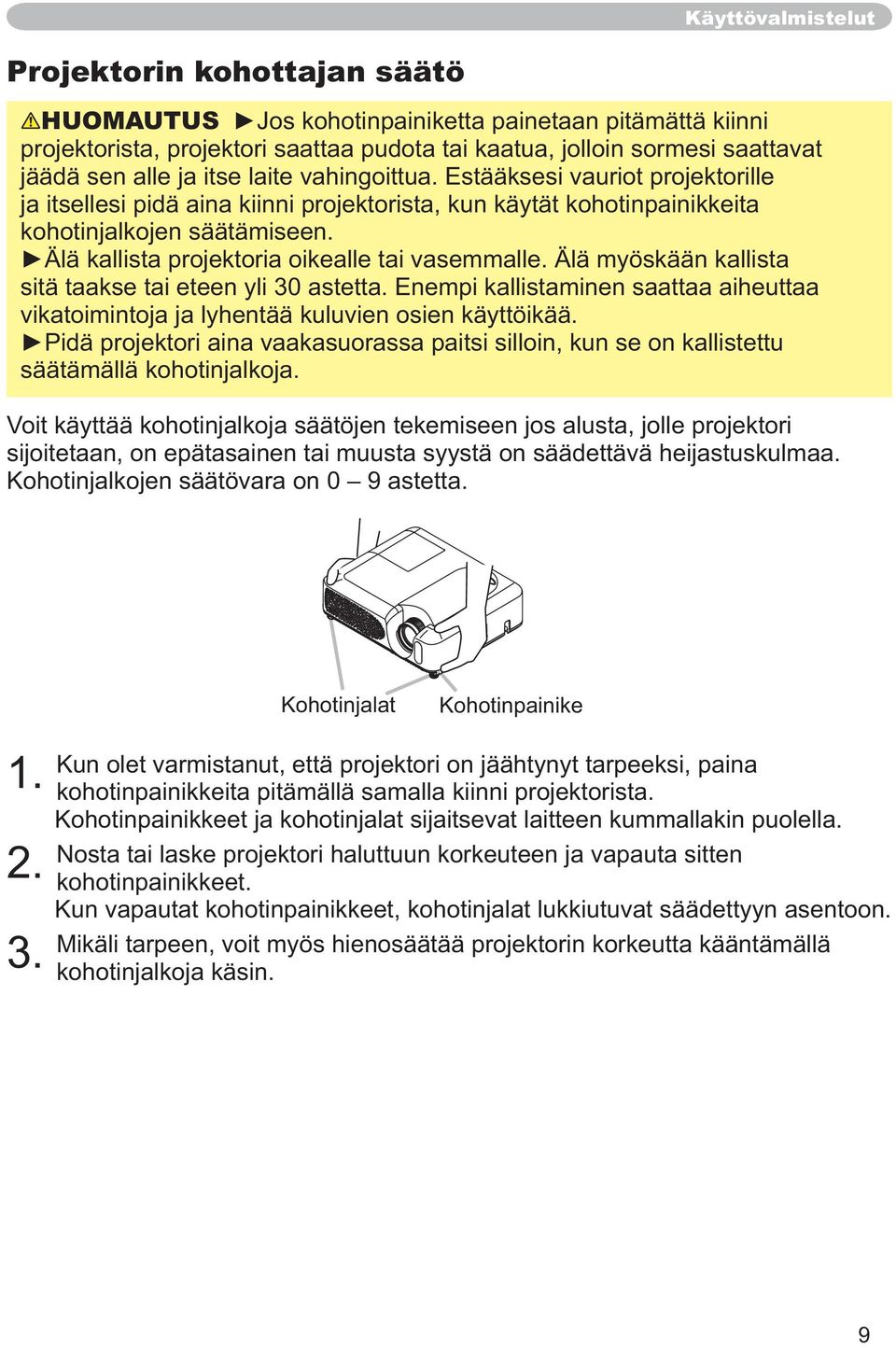

9 Käyttövalmistelut Projektorin kohottajan säätö HUOMAUTUS projektorista, projektori saattaa pudota tai kaatua, jolloin sormesi saattavat jäädä sen alle ja itse laite vahingoittua. Estääksesi vauriot projektorille ja itsellesi pidä aina kiinni projektorista, kun käytät kohotinpainikkeita kohotinjalkojen säätämiseen. sitä taakse tai eteen yli 30 astetta. Enempi kallistaminen saattaa aiheuttaa vikatoimintoja ja lyhentää kuluvien osien käyttöikää. säätämällä kohotinjalkoja. Voit käyttää kohotinjalkoja säätöjen tekemiseen jos alusta, jolle projektori sijoitetaan, on epätasainen tai muusta syystä on säädettävä heijastuskulmaa. Kohotinjalkojen säätövara on 0 9 astetta. Kohotinjalat Kohotinpainike Kun olet varmistanut, että projektori on jäähtynyt tarpeeksi, paina kohotinpainikkeita pitämällä samalla kiinni projektorista. Kohotinpainikkeet ja kohotinjalat sijaitsevat laitteen kummallakin puolella. Nosta tai laske projektori haluttuun korkeuteen ja vapauta sitten kohotinpainikkeet. Kun vapautat kohotinpainikkeet, kohotinjalat lukkiutuvat säädettyyn asentoon. Mikäli tarpeen, voit myös hienosäätää projektorin korkeutta kääntämällä kohotinjalkoja käsin. 9

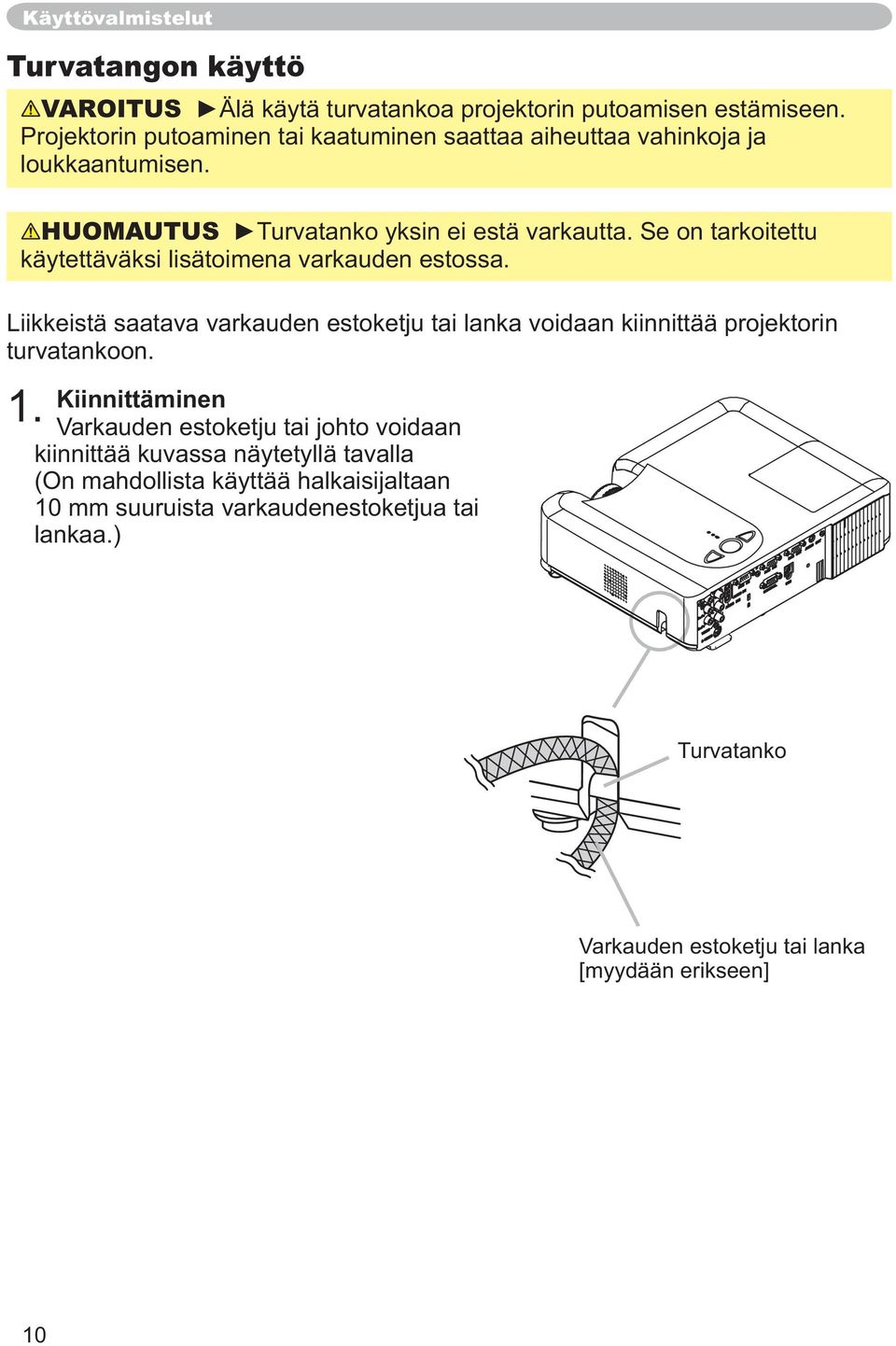

10 Käyttövalmistelut Turvatangon käyttö VAROITUS Projektorin putoaminen tai kaatuminen saattaa aiheuttaa vahinkoja ja loukkaantumisen. HUOMAUTUS käytettäväksi lisätoimena varkauden estossa. Liikkeistä saatava varkauden estoketju tai lanka voidaan kiinnittää projektorin turvatankoon. 1. Kiinnittäminen Varkauden estoketju tai johto voidaan kiinnittää kuvassa näytetyllä tavalla (On mahdollista käyttää halkaisijaltaan 10 mm suuruista varkaudenestoketjua tai lankaa.) Turvatanko Varkauden estoketju tai lanka [myydään erikseen] 10

11 Käyttövalmistelut Laitteiden liittäminen HUOMAUTUS ne projektoriin. Jos projektoriin yritetään liittää laite, jonka virta on kytketty, seurauksena voi olla erittäin kova ääni tai muita häiriöitä, jotka voivat johtaa toimintahäiriöön ja/tai laitteen ja/tai projektorin vaurioitumiseen. liitäntään. Joitakin kaapeleita on käytettävä ydin asetettuna. Liian pitkä kaapeli saattaa aiheuttaa kuvalaadun heikkenemisen. Kysy tarkemmat ohjeet jälleenmyyjältä. Niiden kaapelien osalta, joissa on ydin vain toisessa päässä, liitä ydin projektoriin. toimintahäiriön ja/tai laitteen ja/tai projektorin vaurioitumisen. HUOM! Aina kun yrität liittää kannettavan tietokoneen projektoriin, varmista että aktivoit kannettavan tietokoneen RGB ulkoisen kuvalähdön (aseta kannettava tietokone CRT-näytölle tai yhtäaikaiselle LCD- ja CRT-näytölle). Katso kannettavan tietokoneen käyttöohjekirjasta lisätietoja siitä miten tämä tehdään. Kiinnitä liittimien ruuvit ja kiristä. Joissain tietokoneissa on useita kuvaruutunäyttötiloja. Jotkin näistä tiloista eivät ehkä ole mahdollisia tällä projektorilla. Joissain RGB-signaalitiloissa valinnainen MAC-sovitin on tarpeellinen. Kun kuvan resoluutio on muutettu tietokoneella, tulosta riippuen automaattinen säätötoiminto saattaa kestää jonkin aikaa eikä sitä kenties suoriteta loppuun. Tässä tapauksessa Windows-järjestelmän uuden resoluution valintaa varten olevaa Kyllä/ Ei valintaruutua ei kenties näy. Resoluutio palautuu alkuperäiseksi. Resoluution muuttamiseen suositellaan käytettäväksi muita CRT tai LCD-näyttöpäätteitä. Kytke ja käytä -kelpoisuudesta Kytke ja käytä on järjestelmä, jonka muodostavat tietokone, sen käyttöjärjestelmä ja oheislaite (esim. näyttölaitteet). Tämä projektori on yhteensopiva VESA DDC 2B:n kanssa. Kytke ja käytä onnistuu liittämällä projektori tietokoneisiin, jotka ovat VESA DDC (display data channel) yhteensopivia. Käytä tätä toimintoa hyväksesi liittämällä varusteisiin kuuluva RGB-kaapeli RGB IN1 -porttiin (DDC 2B yhteensopiva). Kytke ja käytä -toiminto ei kenties toimi oikein, jos yritetään muun tyyppistä liitäntää. Käytä tietokoneesi normaaleja ajureita, sillä tämä projektori on kytke ja käytä näyttöpääte. 11

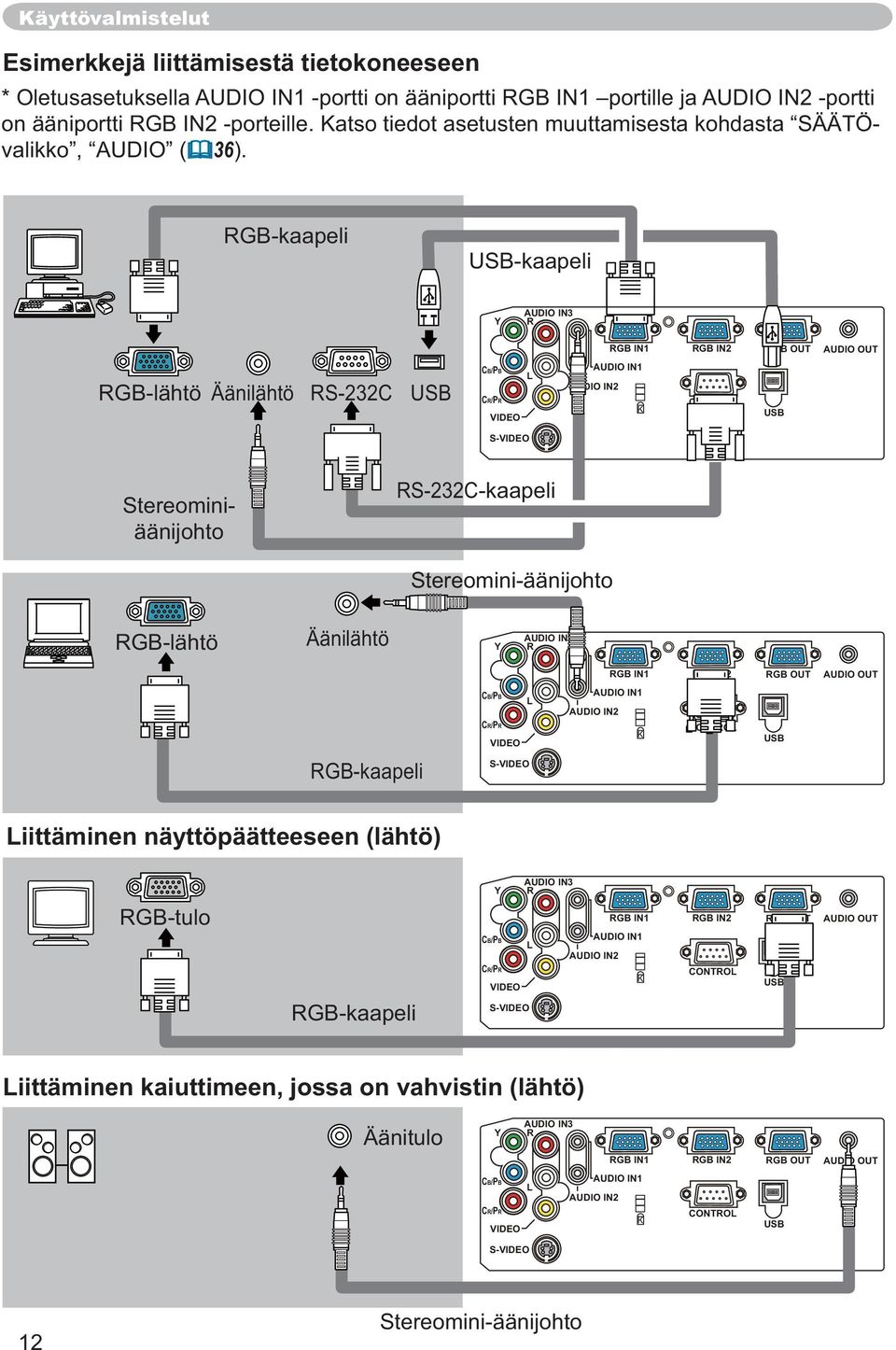

12 Käyttövalmistelut Esimerkkejä liittämisestä tietokoneeseen * Oletusasetuksella AUDIO IN1 -portti on ääniportti RGB IN1 portille ja AUDIO IN2 -portti on ääniportti RGB IN2 -porteille. Katso tiedot asetusten muuttamisesta kohdasta SÄÄTÖvalikko, AUDIO ( 36). RGB-kaapeli USB-kaapeli Y AUDIO IN3 R RGB IN1 RGB IN2 RGB OUT AUDIO OUT RGB-lähtö Äänilähtö RS-232C USB CB/PB L CR/PR VIDEO AUDIO IN1 AUDIO IN2 K CONTROL USB S-VIDEO Stereominiäänijohto RS-232C-kaapeli Stereomini-äänijohto RGB-lähtö Äänilähtö Y AUDIO IN3 R RGB IN1 RGB IN2 RGB IN2 RGB OUT AUDIO OUT CB/PB L CR/PR VIDEO AUDIO IN1 AUDIO IN2 K CONTROL USB RGB-kaapeli S-VIDEO Liittäminen näyttöpäätteeseen (lähtö) RGB-tulo RGB-kaapeli AUDIO IN3 Y R RGB IN1 CB/PB L AUDIO IN1 AUDIO IN2 CR/PR K VIDEO S-VIDEO RGB IN2 CONTROL RGB OUT T USB AUDIO OUT Liittäminen kaiuttimeen, jossa on vahvistin (lähtö) Äänitulo Y AUDIO IN3 R RGB IN1 RGB IN2 RGB OUT AUDIO OUT CB/PB L CR/PR VIDEO AUDIO IN1 AUDIO IN2 K CONTROL USB S-VIDEO 12 Stereomini-äänijohto

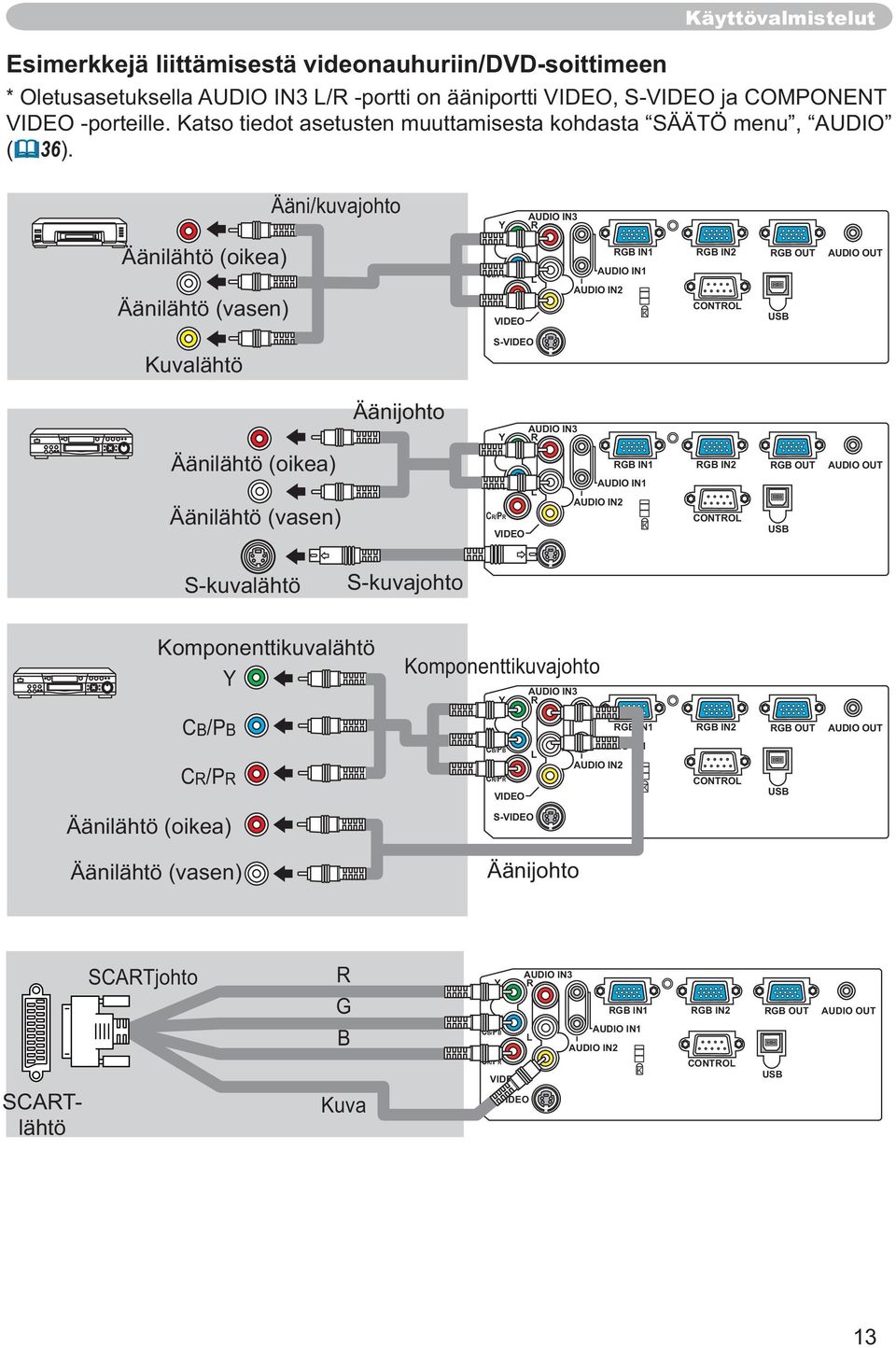

13 Käyttövalmistelut Esimerkkejä liittämisestä videonauhuriin/dvd-soittimeen * Oletusasetuksella AUDIO IN3 L/R -portti on ääniportti VIDEO, S-VIDEO ja COMPONENT VIDEO -porteille. Katso tiedot asetusten muuttamisesta kohdasta SÄÄTÖ menu, AUDIO ( 36). Ääni/kuvajohto Y AUDIO IN3 R Äänilähtö (oikea) Äänilähtö (vasen) CB/PB L CR/PR VIDEO RGB IN1 AUDIO IN1 AUDIO IN2 K RGB IN2 CONTROL RGB OUT USB AUDIO OUT Kuvalähtö S-VIDEO Äänilähtö (oikea) Äänilähtö (vasen) Äänijohto AUDIO IN3 Y R RGB IN1 CB/PB L AUDIO IN1 AUDIO IN2 CR/PR K VIDEO RGB IN2 CONTROL RGB OUT USB AUDIO OUT S-VIDEO S-kuvalähtö S-kuvajohto Komponenttikuvalähtö Y Komponenttikuvajohto AUDIO IN3 Y R CB/PB CR/PR CB/PB L CR/PR VIDEO RGB IN1 AUDIO IN1 AUDIO IN2 K RGB IN2 CONTROL RGB OUT USB AUDIO OUT Äänilähtö (oikea) S-VIDEO Äänilähtö (vasen) Äänijohto SCARTlähtö SCARTjohto R G B Kuva AUDIO IN3 Y R RGB IN1 CB/PB L AUDIO IN1 AUDIO IN2 CR/PR K VIDEO S-VIDEO RGB IN2 CONTROL RGB OUT USB AUDIO OUT 13

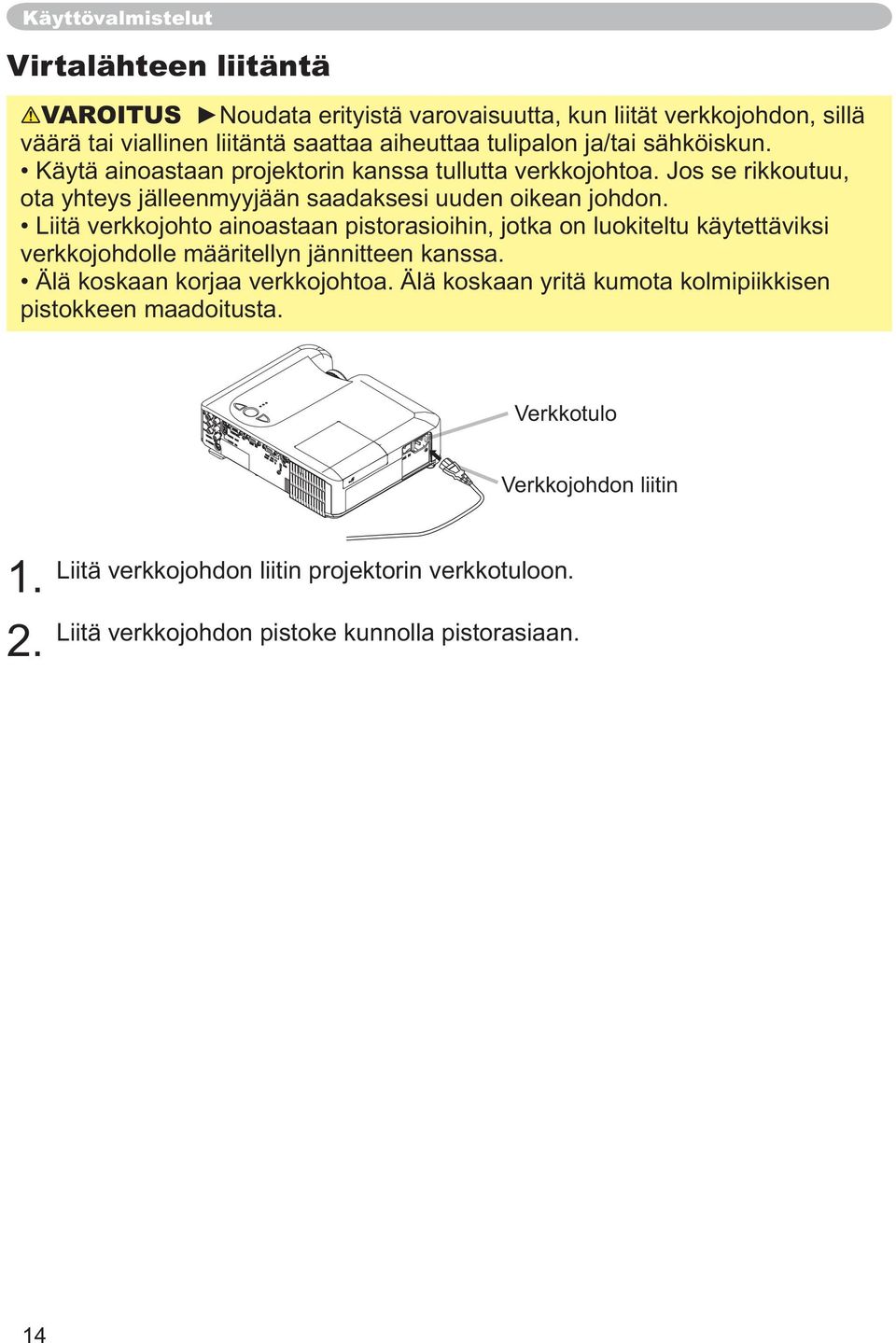

14 Käyttövalmistelut Virtalähteen liitäntä VAROITUS Noudata erityistä varovaisuutta, kun liität verkkojohdon, sillä väärä tai viallinen liitäntä saattaa aiheuttaa tulipalon ja/tai sähköiskun. Käytä ainoastaan projektorin kanssa tullutta verkkojohtoa. Jos se rikkoutuu, ota yhteys jälleenmyyjään saadaksesi uuden oikean johdon. Liitä verkkojohto ainoastaan pistorasioihin, jotka on luokiteltu käytettäviksi verkkojohdolle määritellyn jännitteen kanssa. Älä koskaan korjaa verkkojohtoa. Älä koskaan yritä kumota kolmipiikkisen pistokkeen maadoitusta. Verkkotulo Verkkojohdon liitin Liitä verkkojohdon liitin projektorin verkkotuloon. Liitä verkkojohdon pistoke kunnolla pistorasiaan. 14

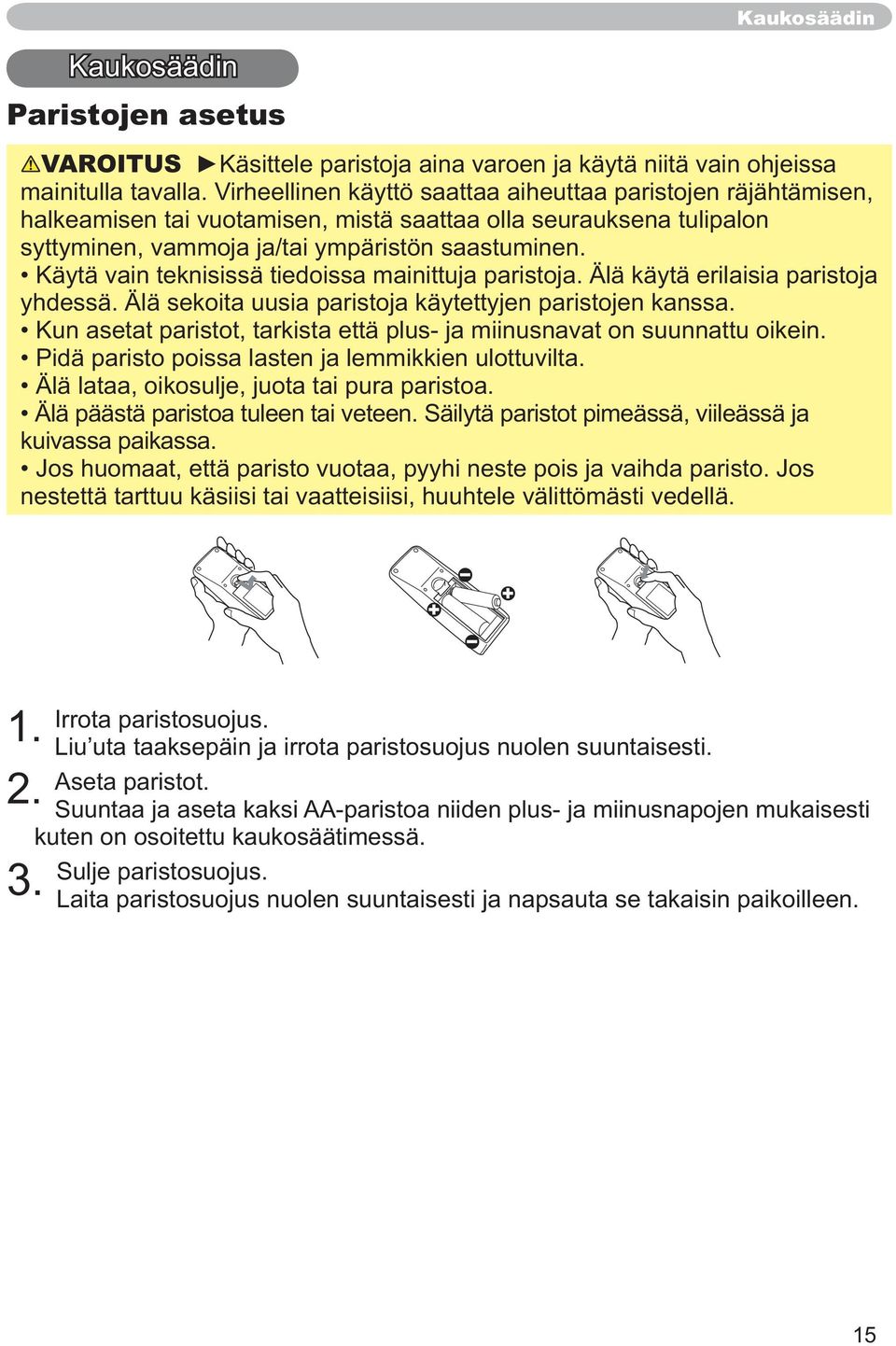

15 Kaukosäädin Paristojen asetus Kaukosäädin VAROITUS Käsittele paristoja aina varoen ja käytä niitä vain ohjeissa mainitulla tavalla. Virheellinen käyttö saattaa aiheuttaa paristojen räjähtämisen, halkeamisen tai vuotamisen, mistä saattaa olla seurauksena tulipalon syttyminen, vammoja ja/tai ympäristön saastuminen. Käytä vain teknisissä tiedoissa mainittuja paristoja. Älä käytä erilaisia paristoja yhdessä. Älä sekoita uusia paristoja käytettyjen paristojen kanssa. Kun asetat paristot, tarkista että plus- ja miinusnavat on suunnattu oikein. Pidä paristo poissa lasten ja lemmikkien ulottuvilta. Älä lataa, oikosulje, juota tai pura paristoa. Älä päästä paristoa tuleen tai veteen. Säilytä paristot pimeässä, viileässä ja kuivassa paikassa. Jos huomaat, että paristo vuotaa, pyyhi neste pois ja vaihda paristo. Jos nestettä tarttuu käsiisi tai vaatteisiisi, huuhtele välittömästi vedellä Irrota paristosuojus. Liu uta taaksepäin ja irrota paristosuojus nuolen suuntaisesti. Aseta paristot. Suuntaa ja aseta kaksi AA-paristoa niiden plus- ja miinusnapojen mukaisesti kuten on osoitettu kaukosäätimessä. Sulje paristosuojus. Laita paristosuojus nuolen suuntaisesti ja napsauta se takaisin paikoilleen. 15

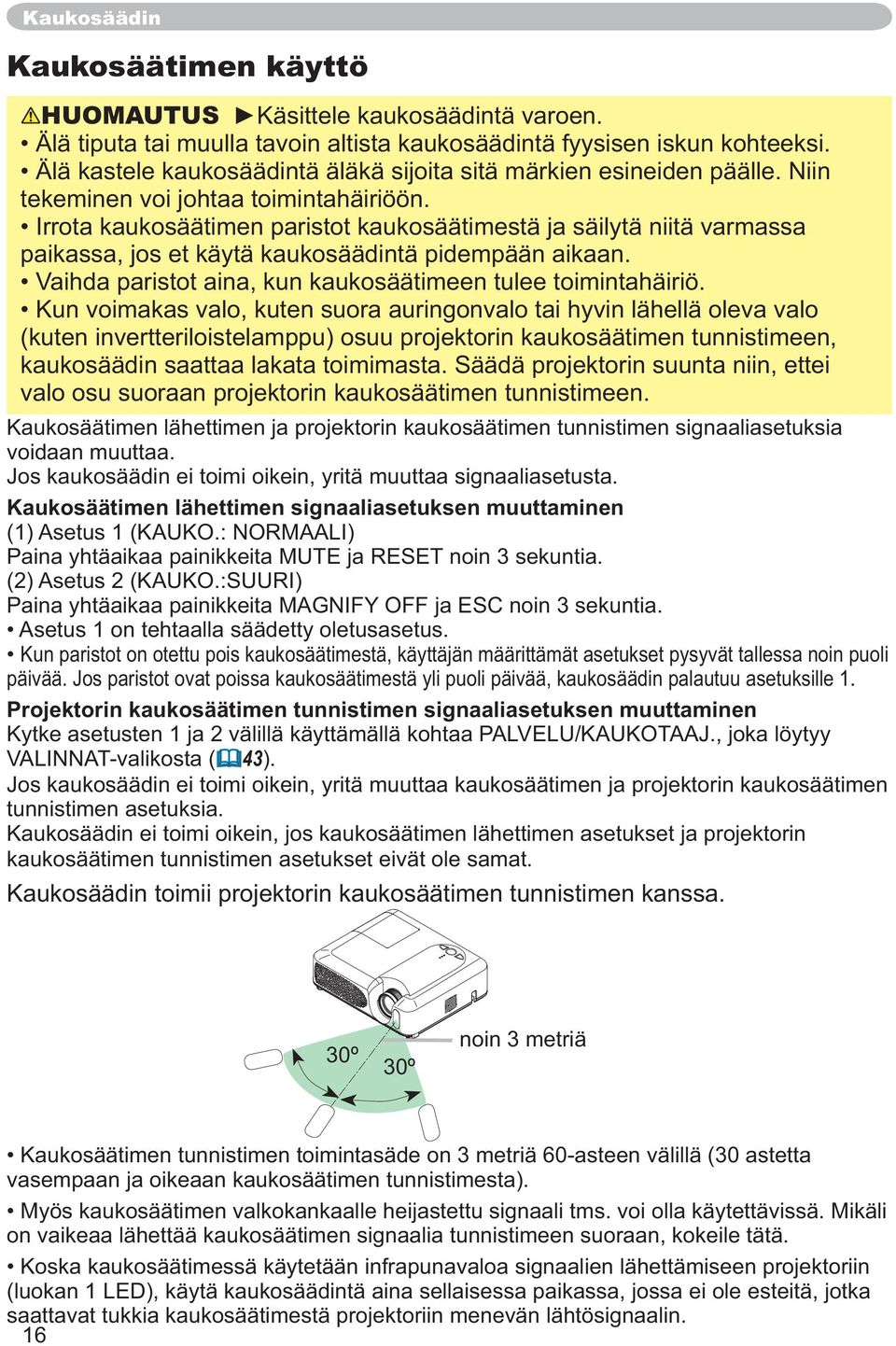

16 Kaukosäädin Kaukosäätimen käyttö HUOMAUTUS Käsittele kaukosäädintä varoen. Älä tiputa tai muulla tavoin altista kaukosäädintä fyysisen iskun kohteeksi. Älä kastele kaukosäädintä äläkä sijoita sitä märkien esineiden päälle. Niin tekeminen voi johtaa toimintahäiriöön. Irrota kaukosäätimen paristot kaukosäätimestä ja säilytä niitä varmassa paikassa, jos et käytä kaukosäädintä pidempään aikaan. Vaihda paristot aina, kun kaukosäätimeen tulee toimintahäiriö. Kun voimakas valo, kuten suora auringonvalo tai hyvin lähellä oleva valo (kuten invertteriloistelamppu) osuu projektorin kaukosäätimen tunnistimeen, kaukosäädin saattaa lakata toimimasta. Säädä projektorin suunta niin, ettei valo osu suoraan projektorin kaukosäätimen tunnistimeen. Kaukosäätimen lähettimen ja projektorin kaukosäätimen tunnistimen signaaliasetuksia voidaan muuttaa. Jos kaukosäädin ei toimi oikein, yritä muuttaa signaaliasetusta. Kaukosäätimen lähettimen signaaliasetuksen muuttaminen (1) Asetus 1 (KAUKO.: NORMAALI) Paina yhtäaikaa painikkeita MUTE ja RESET noin 3 sekuntia. (2) Asetus 2 (KAUKO.:SUURI) Paina yhtäaikaa painikkeita MAGNIFY OFF ja ESC noin 3 sekuntia. Asetus 1 on tehtaalla säädetty oletusasetus. Kun paristot on otettu pois kaukosäätimestä, käyttäjän määrittämät asetukset pysyvät tallessa noin puoli päivää. Jos paristot ovat poissa kaukosäätimestä yli puoli päivää, kaukosäädin palautuu asetuksille 1. Projektorin kaukosäätimen tunnistimen signaaliasetuksen muuttaminen Kytke asetusten 1 ja 2 välillä käyttämällä kohtaa PALVELU/KAUKOTAAJ., joka löytyy VALINNAT-valikosta ( 43). Jos kaukosäädin ei toimi oikein, yritä muuttaa kaukosäätimen ja projektorin kaukosäätimen tunnistimen asetuksia. Kaukosäädin ei toimi oikein, jos kaukosäätimen lähettimen asetukset ja projektorin kaukosäätimen tunnistimen asetukset eivät ole samat. Kaukosäädin toimii projektorin kaukosäätimen tunnistimen kanssa. 30º 30º noin 3 metriä Kaukosäätimen tunnistimen toimintasäde on 3 metriä 60-asteen välillä (30 astetta vasempaan ja oikeaan kaukosäätimen tunnistimesta). Myös kaukosäätimen valkokankaalle heijastettu signaali tms. voi olla käytettävissä. Mikäli on vaikeaa lähettää kaukosäätimen signaalia tunnistimeen suoraan, kokeile tätä. Koska kaukosäätimessä käytetään infrapunavaloa signaalien lähettämiseen projektoriin (luokan 1 LED), käytä kaukosäädintä aina sellaisessa paikassa, jossa ei ole esteitä, jotka saattavat tukkia kaukosäätimestä projektoriin menevän lähtösignaalin. 16

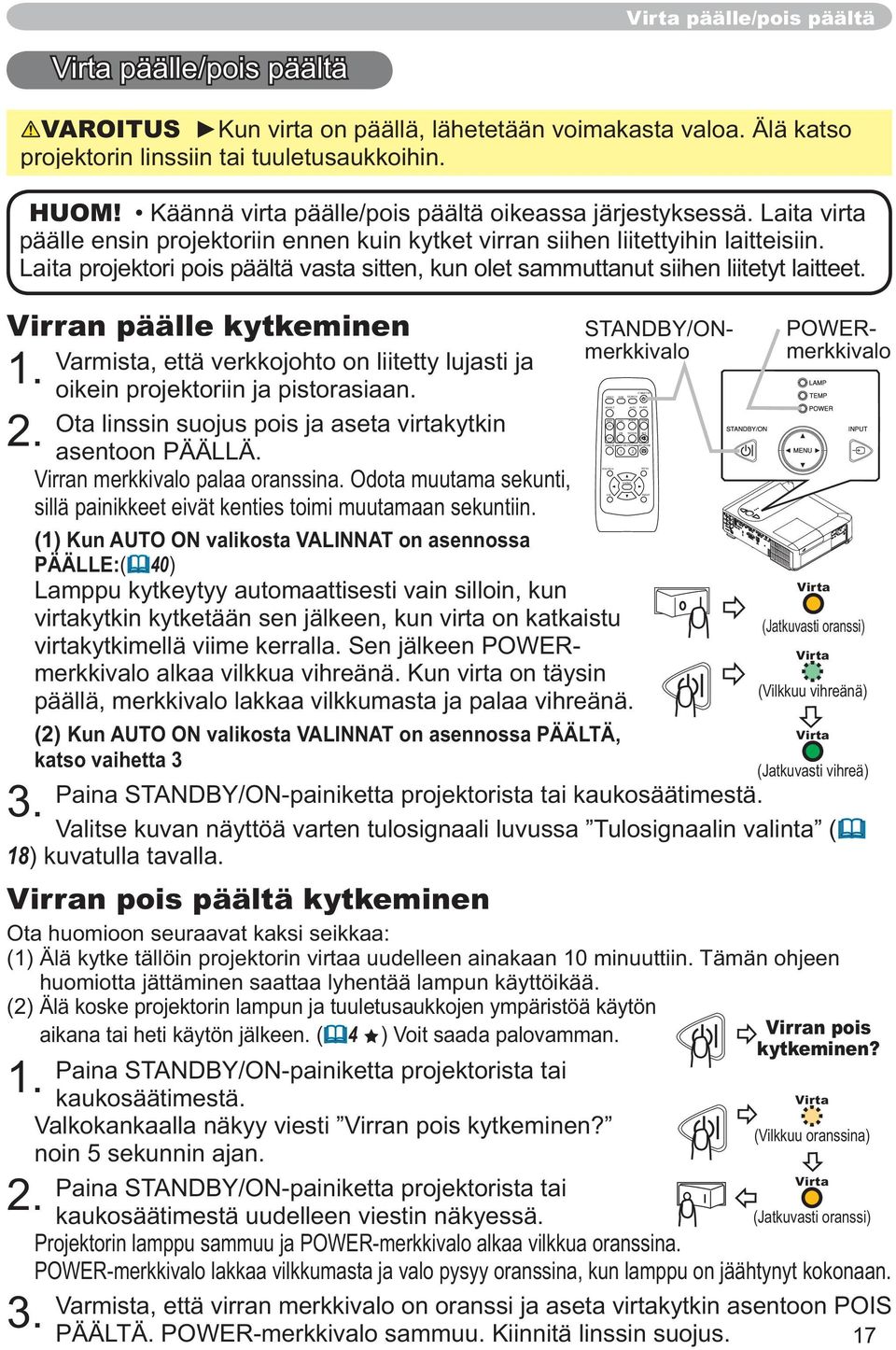

17 STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC HOME END MY BUTTON ENTER AUTO PAGE UP PAGE DOWN BLANK VOLUME MUTE KEYSTONE MENU RESET Virta päälle/pois päältä Virta päälle/pois päältä VAROITUS Kun virta on päällä, lähetetään voimakasta valoa. Älä katso projektorin linssiin tai tuuletusaukkoihin. HUOM! Käännä virta päälle/pois päältä oikeassa järjestyksessä. Laita virta päälle ensin projektoriin ennen kuin kytket virran siihen liitettyihin laitteisiin. Laita projektori pois päältä vasta sitten, kun olet sammuttanut siihen liitetyt laitteet. Virran päälle kytkeminen Varmista, että verkkojohto on liitetty lujasti ja oikein projektoriin ja pistorasiaan. Ota linssin suojus pois ja aseta virtakytkin asentoon PÄÄLLÄ. Virran merkkivalo palaa oranssina. Odota muutama sekunti, sillä painikkeet eivät kenties toimi muutamaan sekuntiin. (1) Kun AUTO ON valikosta VALINNAT on asennossa PÄÄLLE:( 40) Virta Lamppu kytkeytyy automaattisesti vain silloin, kun virtakytkin kytketään sen jälkeen, kun virta on katkaistu (Jatkuvasti oranssi) virtakytkimellä viime kerralla. Sen jälkeen POWERmerkkivalo alkaa vilkkua vihreänä. Kun virta on täysin Virta (Vilkkuu vihreänä) päällä, merkkivalo lakkaa vilkkumasta ja palaa vihreänä. (2) Kun AUTO ON valikosta VALINNAT on asennossa PÄÄLTÄ, Virta katso vaihetta 3 (Jatkuvasti vihreä) Paina STANDBY/ON-painiketta projektorista tai kaukosäätimestä. 3. Valitse kuvan näyttöä varten tulosignaali luvussa Tulosignaalin valinta ( 18) kuvatulla tavalla. Virran pois päältä kytkeminen Ota huomioon seuraavat kaksi seikkaa: (1) Älä kytke tällöin projektorin virtaa uudelleen ainakaan 10 minuuttiin. Tämän ohjeen huomiotta jättäminen saattaa lyhentää lampun käyttöikää. (2) Älä koske projektorin lampun ja tuuletusaukkojen ympäristöä käytön aikana tai heti käytön jälkeen. ( 4 ) Voit saada palovamman Paina STANDBY/ON-painiketta projektorista tai kaukosäätimestä. Valkokankaalla näkyy viesti Virran pois kytkeminen? noin 5 sekunnin ajan. Virta Paina STANDBY/ON-painiketta projektorista tai kaukosäätimestä uudelleen viestin näkyessä. (Jatkuvasti oranssi) Projektorin lamppu sammuu ja POWER-merkkivalo alkaa vilkkua oranssina. POWER-merkkivalo lakkaa vilkkumasta ja valo pysyy oranssina, kun lamppu on jäähtynyt kokonaan. Varmista, että virran merkkivalo on oranssi ja aseta virtakytkin asentoon POIS PÄÄLTÄ. POWER-merkkivalo sammuu. Kiinnitä linssin suojus STANDBY/ONmerkkivalo POWERmerkkivalo Virran pois kytkeminen? Virta (Vilkkuu oranssina)

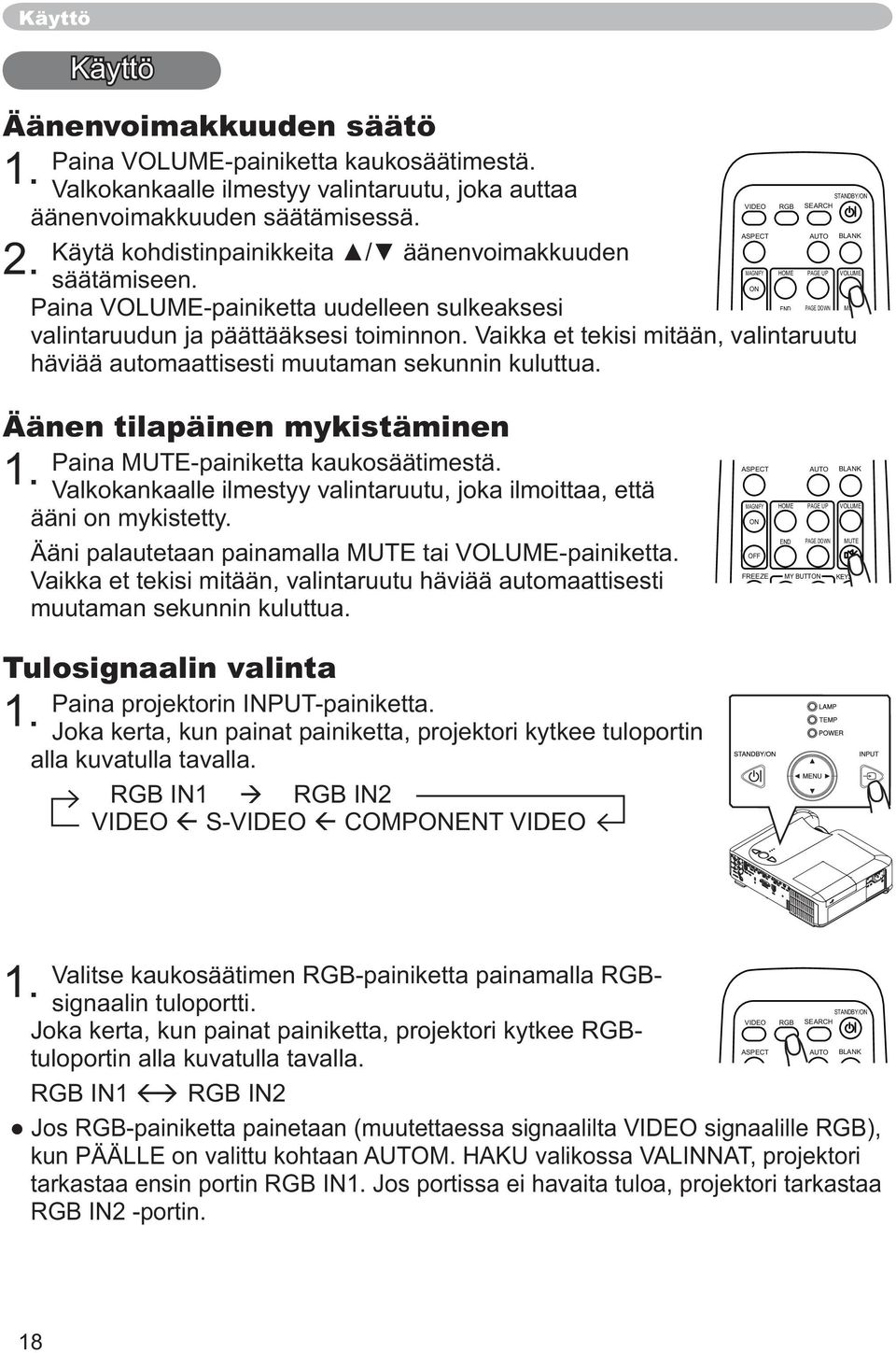

18 Käyttö Käyttö Äänenvoimakkuuden säätö 1. Paina VOLUME-painiketta kaukosäätimestä. Valkokankaalle ilmestyy valintaruutu, joka auttaa VIDEO RGB SEARCH äänenvoimakkuuden säätämisessä. 2. ASPECT AUTO BLANK MAGNIFY HOME PAGE UP säätämiseen. ON END PAGE DOWN MUTE Paina VOLUME-painiketta uudelleen sulkeaksesi valintaruudun ja päättääksesi toiminnon. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. STANDBY/ON VOLUME Äänen tilapäinen mykistäminen 1. Paina MUTE-painiketta kaukosäätimestä. Valkokankaalle ilmestyy valintaruutu, joka ilmoittaa, että ääni on mykistetty. Ääni palautetaan painamalla MUTE tai VOLUME-painiketta. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME ON END PAGE DOWN MUTE OFF FREEZE MY BUTTON KEYSTONE Tulosignaalin valinta 1. Paina projektorin INPUT-painiketta. Joka kerta, kun painat painiketta, projektori kytkee tuloportin alla kuvatulla tavalla. RGB IN1 RGB IN2 VIDEO S-VIDEO COMPONENT VIDEO 1. Valitse kaukosäätimen RGB-painiketta painamalla RGBsignaalin tuloportti. STANDBY/ON VIDEO RGB SEARCH Joka kerta, kun painat painiketta, projektori kytkee RGBtuloportin alla kuvatulla tavalla. ASPECT AUTO BLANK RGB IN1 RGB IN2 Jos RGB-painiketta painetaan (muutettaessa signaalilta VIDEO signaalille RGB), kun PÄÄLLE on valittu kohtaan AUTOM. HAKU valikossa VALINNAT, projektori tarkastaa ensin portin RGB IN1. Jos portissa ei havaita tuloa, projektori tarkastaa RGB IN2 -portin. 18

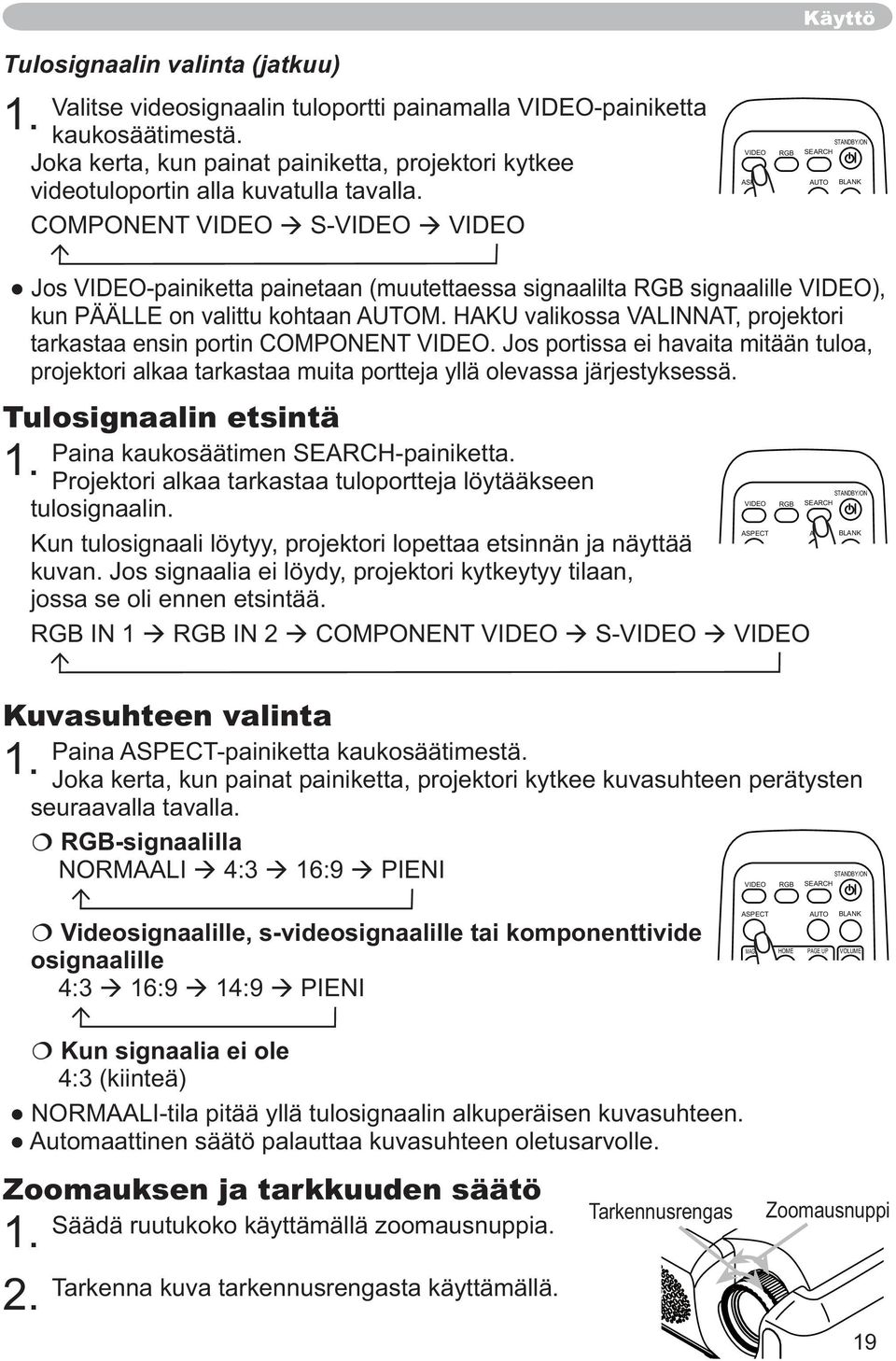

19 Käyttö Tulosignaalin valinta (jatkuu) 1. Valitse videosignaalin tuloportti painamalla VIDEO-painiketta kaukosäätimestä. Joka kerta, kun painat painiketta, projektori kytkee videotuloportin alla kuvatulla tavalla. COMPONENT VIDEO S-VIDEO VIDEO STANDBY/ON VIDEO RGB SEARCH ASPECT AUTO BLANK Jos VIDEO-painiketta painetaan (muutettaessa signaalilta RGB signaalille VIDEO), kun PÄÄLLE on valittu kohtaan AUTOM. HAKU valikossa VALINNAT, projektori tarkastaa ensin portin COMPONENT VIDEO. Jos portissa ei havaita mitään tuloa, projektori alkaa tarkastaa muita portteja yllä olevassa järjestyksessä. Tulosignaalin etsintä 1. Paina kaukosäätimen SEARCH-painiketta. Projektori alkaa tarkastaa tuloportteja löytääkseen tulosignaalin. ASPECT Kun tulosignaali löytyy, projektori lopettaa etsinnän ja näyttää kuvan. Jos signaalia ei löydy, projektori kytkeytyy tilaan, jossa se oli ennen etsintää. RGB IN 1 RGB IN 2 COMPONENT VIDEO S-VIDEO VIDEO VIDEO RGB SEARCH AUTO STANDBY/ON BLANK Kuvasuhteen valinta 1. Paina ASPECT-painiketta kaukosäätimestä. Joka kerta, kun painat painiketta, projektori kytkee kuvasuhteen perätysten seuraavalla tavalla. RGB-signaalilla NORMAALI 4:3 16:9 PIENI STANDBY/ON VIDEO RGB SEARCH Videosignaalille, s-videosignaalille tai komponenttivide osignaalille 4:3 16:9 14:9 PIENI ASPECT MAGNIFY HOME AUTO PAGE UP BLANK VOLUME Kun signaalia ei ole 4:3 (kiinteä) Zoomauksen ja tarkkuuden säätö Säädä ruutukoko käyttämällä zoomausnuppia. 1. Tarkenna kuva tarkennusrengasta käyttämällä. 2. Tarkennusrengas Zoomausnuppi 19

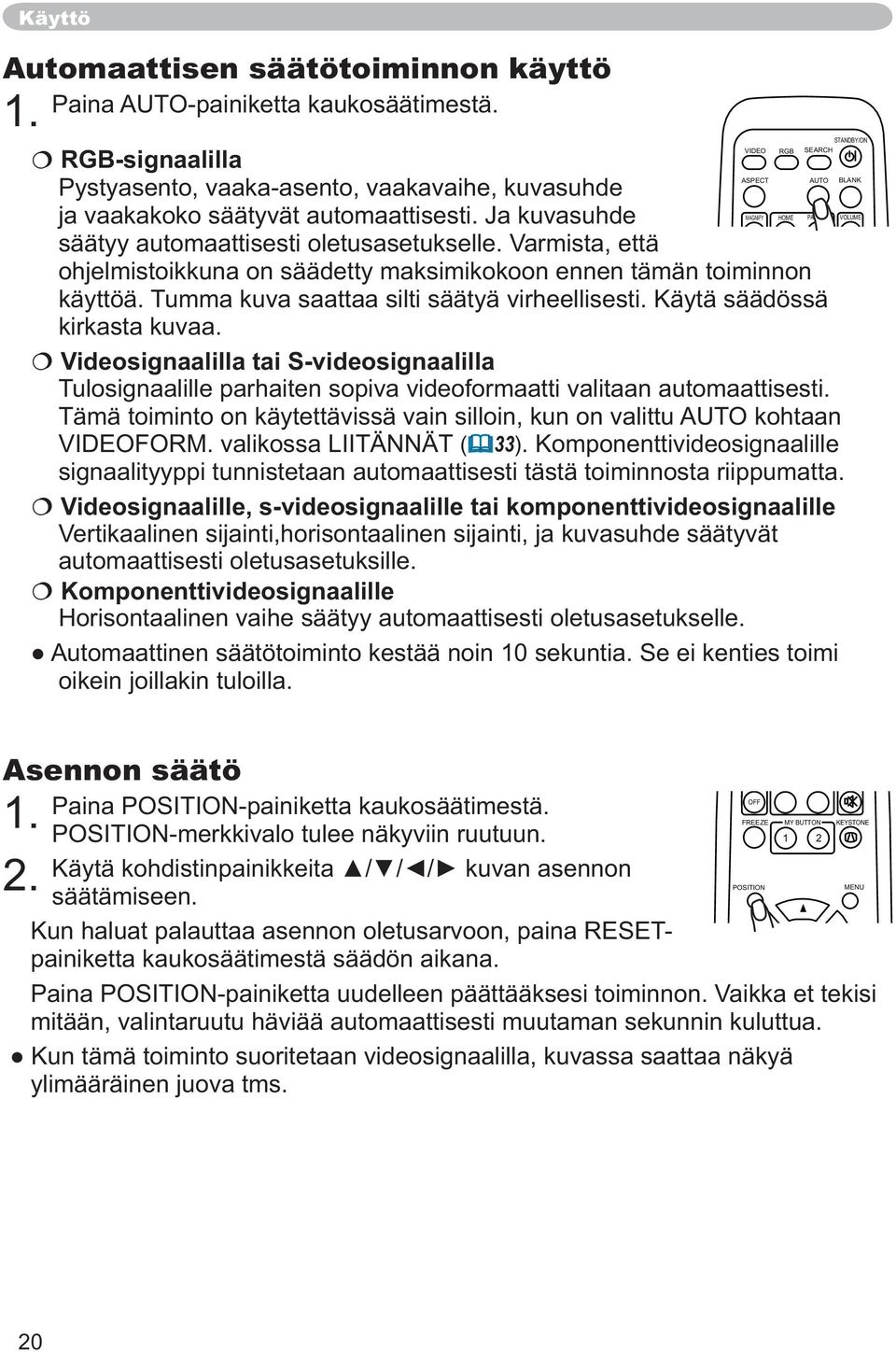

20 Käyttö Automaattisen säätötoiminnon käyttö Paina AUTO-painiketta kaukosäätimestä. 1. VIDEO RGB SEARCH RGB-signaalilla ASPECT AUTO Pystyasento, vaaka-asento, vaakavaihe, kuvasuhde MAGNIFY HOME PAGE UP ja vaakakoko säätyvät automaattisesti. Ja kuvasuhde säätyy automaattisesti oletusasetukselle. Varmista, että ohjelmistoikkuna on säädetty maksimikokoon ennen tämän toiminnon käyttöä. Tumma kuva saattaa silti säätyä virheellisesti. Käytä säädössä kirkasta kuvaa. Videosignaalilla tai S-videosignaalilla Tulosignaalille parhaiten sopiva videoformaatti valitaan automaattisesti. Tämä toiminto on käytettävissä vain silloin, kun on valittu AUTO kohtaan VIDEOFORM. valikossa LIITÄNNÄT ( 33). Komponenttivideosignaalille signaalityyppi tunnistetaan automaattisesti tästä toiminnosta riippumatta. Videosignaalille, s-videosignaalille tai komponenttivideosignaalille Vertikaalinen sijainti,horisontaalinen sijainti, ja kuvasuhde säätyvät automaattisesti oletusasetuksille. Komponenttivideosignaalille Horisontaalinen vaihe säätyy automaattisesti oletusasetukselle. oikein joillakin tuloilla. STANDBY/ON BLANK VOLUME Asennon säätö 1. OFF Paina POSITION-painiketta kaukosäätimestä. FREEZE MY BUTTON KEYSTONE POSITION-merkkivalo tulee näkyviin ruutuun POSITION MENU säätämiseen. Kun haluat palauttaa asennon oletusarvoon, paina RESETpainiketta kaukosäätimestä säädön aikana. Paina POSITION-painiketta uudelleen päättääksesi toiminnon. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. ylimääräinen juova tms. 20

21 Keystone-vääristymien korjaus 1. Suurennusominaisuuden käyttö 1. Paina KEYSTONE -painiketta kaukosäätimestä. Kuten osoitettu oikealla, valkokankaalle ilmestyy valintaruutu, joka auttaa vääristymän korjaamisessa. 2. suorittamista varten. 1) AUTOM. toteuttaa automaattisen pystysuuntaisten Keystonevääristymien korjauksen. 2) MANUAALINEN näyttää valintaruudun vertikaalista keystone- Käyttö Paina KEYSTONE-painiketta uudelleen sulkeaksesi valintaruudun ja päättääksesi toiminnon. Vaikka et tekisi mitään, valintaruutu häviää automaattisesti muutaman sekunnin kuluttua. Korjauksen säätöala vaihtelee tulon mukaan. Joillakin tuloilla tämä toiminto ei kenties toimi hyvin. Kun V:INVERT tai H&V:INVERT on valittu kohtaan PEILIKUVA valikosta SÄÄTÖ ja projektorin näyttöruutu on vinossa tai kallellaan alaspäin, automaattinen keystone-vääristymän korjaus ei kenties toimi oikein. Kun zoomaussäätö on säädetty TELE-puolelle, tämä korjaus saattaa olla liian suuri. Tätä toimintoa on käytettävä zoomauksen ollessa säädetty asentoon LEVEYS, jos vain mahdollista. Jos vertikaalinen kulma on melkein 0 astetta, automaattinen keystonevääristymän korjaus ei toimi. Jos vertikaalinen kulma on melkein ± 30 astetta, automaattinen keystonevääristymän korjaus ei kenties toimi hyvin. Tämä toiminto ei ole käytettävissä, kun siirtymän ilmaisin on kytketty päälle ( 48). VIDEO RGB SEARCH Paina painiketta ON kohdasta MAGNIFY kaukosäätimestä. ASPECT AUTO BLANK SUURENNUS merkkivalo tulee näkyviin näyttöön (se katoaa, jos mitään toimenpidettä ei suoriteta muutaman sekunnin MAGNIFY HOME PAGE UP VOLUME ON aikana) ja projektori kytkeytyy SUURENNUS-muodolle. END PAGE DOWN MUTE 2. Zoomausaluetta voidaan siirtää painamalla POSITION-painiketta zoomausalueen siirtoon. Viimeistele zoomausalue painamalla POSITIONpainiketta vielä kerran. SUURENNUS-tilasta poistutaan ja ruutu palautetaan normaaliksi painamalla kaukosäätimestä MAGNIFY OFF painiketta. Projektori lopettaa SUURENNUS-tilan automaattisesti, kun tulosignaali muuttuu tai suoritetaan jokin toiminto, joka muuttaa näytön tilaa (automaattinen säätö yms.). palautuu ennalleen, kun projektori lopettaa SUURENNUS-tilan. 21 MAGNIFY ON OFF FREEZE HOME END PAGE UP PAGE DOWN MY BUTTON 1 2 VOLUME MUTE KEYSTONE

22 Käyttö Valkokankaan pysäyttäminen 1. Paina FREEZE-painiketta kaukosäätimestä. MAGNIFY HOME PAGE UP VOLUME ON PYSÄYTYS -merkkivalo tulee näkyviin ruutuun ja projektori END PAGE DOWN MUTE OFF kytkeytyy PYSÄYTYS-tilaan. FREEZE MY BUTTON KEYSTONE PYSÄYTYS-tila lopetetaan ja ruutu palautetaan normaaliksi 1 2 painamalla FREEZE-painiketta uudelleen. tai kun painetaan projektorin tai kaukosäätimen painikkeita STANDBY/ON, SEARCH, RGB, VIDEO, BLANK, AUTO, ASPECT, VOLUME, MUTE, KEYSTONE, POSITION, MENU, MAGNIFY ja MY BUTTON. jäädä haamukuva. Älä jätä projektoria PYSÄYTYS-tilaan pitkäksi aikaa. Valkokankaan tilapäinen tyhjennys 1. Paina BLANK-painiketta kaukosäätimestä. Tyhjä näyttö tulee näkyviin tulosignaalin kuvan asemesta. STANDBY/ON VIDEO RGB SEARCH Katso kohtaa TYHJÄ valikosta NÄYTTÖ ( 37). ASPECT AUTO BLANK Paina BLANK-painiketta uudestaan poistaaksesi tyhjän näytön MAGNIFY HOME PAGE UP VOLUME ja palataksesi tulosignaalin näyttöön. painikkeista tai kaukosäätimen painikkeista painetaan tai jokin komennoista (lukuun ottamatta saantikomentoja) lähetetään säätöportista. 22

23 Käyttö Tietokoneen ruudun käyttö HUOMAUTUS vahingoittaa laitetta. Kun käytät tätä toimintoa, liitä vain tietokoneeseen. Lue ennen liittämistä liitettävän tietokoneen käyttöohjeet. HUOM! Kannettavia tietokoneita ja sellaisia tietokoneita, joissa on yhdysrakenteinen kohdistinlaite (esim. kohdistinpallo), ei kenties voi säätää tällä kaukosäätimellä. Tällaisessa tapauksessa mene ennen liittämistä BIOS:iin (järjestelmän säätö), valitse ulkoinen hiiri ja kytke kohdistinlaite pois käytöstä. Lisäksi hiiri ei kenties toimi, jos tietokoneessa ei ole tarvittavaa käyttöohjelmaa. Katso tarkemmat tiedot tietokoneesi käyttöohjeista. USB-säädintä voidaan käyttää Windows 95 OSR 2.1 tai uudemman kanssa. Kaukosäädintä ei kenties voi käyttää riippuen tietokoneen rakenteesta ja hiiren ajureista. USB-säädintä voidaan käyttää vain alla lueteltuihin toimintoihin. Ei ole mahdollista esimerkiksi painaa kahta painiketta kerralla (esim. kahden painikkeen samanaikainen painaminen hiiren kohdistimen siirtämiseksi viistottain.) Tämä toiminto ei ole käytettävissä lampun lämmetessä (POWER-merkkivalo vilkkuu vihreänä), äänenvoimakkuuden ja näytön säädön aikana, trapetsoidihäiriön korjaamisen, ruudun zoomauksen, TYHJÄ-toiminnon käytön tai valikkoruutujen näytön aikana. USB-hiiren ja näppäimistön säädin Liitä projektorin USB-liitin tietokoneeseen hiiren johdolla. 1. STANDBY/ON VIDEO RGB SEARCH ASPECT AUTO BLANK MAGNIFY HOME PAGE UP VOLUME ON END PAGE DOWN MUTE OFF FREEZE MY BUTTON KEYSTONE 1 2 POSITION MENU ENTER ESC RESET Käytettävät toiminnot Kohdistimen siirto Vasen klikkaus hiirellä Oikea klikkaus hiirellä Paina näppäimistön HOME-näppäintä Paina näppäimistön END-näppäintä Paina näppäimistön PAGE UP -näppäintä Paina näppäimistön PAGE DOWN -näppäintä Paina näppäimistön ESC -näppäintä Kaukosäätimen käyttö Paina ENTER-painiketta Paina RESET-painiketta Paina HOME-painiketta Paina END-painiketta Paina PAGE UP -painiketta Paina PAGE DOWN -painiketta Paina ESC-painiketta 23

24 STANDBY/ON VIDEO RGB SEARCH ASPECT MAGNIFY ON OFF FREEZE POSITION ESC HOME END MY BUTTON ENTER AUTO PAGE UP PAGE DOWN BLANK VOLUME MUTE KEYSTONE MENU RESET Monitoimintoasetukset Monitoimintoasetukset Valikkotoimintojen käyttö Tässä projektorissa on seuraavat valikot: KUVA, NÄYTTÖ, LIITÄNNÄT, SÄÄTÖ, NÄYTTÖ, VALINNAT ja HELP. VAL. HELP. VAL. koostuu usein käytetyistä toiminnoista ja muut valikot on luokiteltu eri tarkoituksien mukaan. Kaikkia näyttöjä käytetään samalla tavalla. Seuraavassa on kuvattu valikkojen peruskäyttö. MENU-painike ENTER-painike Kohdistinpainikkeet POSITION ESC ENTER MENU RESET Paina MENU-painiketta kaukosäätimestä tai jotakin projektorin kohdistinpainikkeista. Edistynyt VALIKKO tai HELP. VAL. tulee näkyviin. Valikossa HELP. VAL RESET-painike Jos haluat muuttaa tilalle valikon edistynyt VALIKKO, valitse Siirry ed. valikkoon. Valikossa edistynyt VALIKKO 2. Valitse valikko kohdistinpainikkeilla. Jos haluat muuttaa tilalle HELP. VAL., valitse HELP. VAL. Paina sitten projektorin tai kaukosäätimen kohdistinpainiketta tai kaukosäätimen ENTER-painiketta siirtyäksesi toimenpiteissä eteenpäin. Valitun valikon näyttö käynnistyy. 3. ENTER-painiketta siirtyäksesi toimenpiteissä eteenpäin. Valikon kohdan käyttövalikko tulee näkyviin. 4. os haluat palauttaa toiminnon oletussäädölle, paina RESET-painiketta kaukosäätimestä toiminnan aikana. Huomaa, että sellaiset kohdat, joiden toiminto tapahtuu käytön aikana samanaikaisesti (esimerkiksi KIELI, H VAIHE, ÄÄNI jne.) eivät palaudu oletusasetuksille. Valikossa edistynyt VALIKKO, jos haluat palata edelliseen näyttöön, paina kohdistinpainiketta projektorista tai kaukosäätimestä tai ESC-painiketta kaukosäätimestä. 5. Sulje valikko ja lopeta toimenpiteet painamalla MENU-painiketta kaukosäätimestä uudelleen. Vaikka et tee mitään, valintaikkuna katoaa automaattisesti noin 10 sekunnin kuluttua. tulosignaalin näkyessä.

25 HELPPO-valikko HELPPO-valikko Valikossa HELP. VAL. on mahdollista suorittaa alla olevassa taulukossa kuvatut säädöt. Valitse kohta projektorin tai kaukosäätimen Suorita säätö sitten seuraavaa taulukkoa apuna käyttäen. Kohta KUVASUHDE AUTO KEYST SUORITA KEYSTONE KUVAMUOTO KIRKKAUS Kuvaus Katso kohtaa KUVASUHDE valikosta NÄYTTÖ ( 30). korjauksen. Katso kohtaa AUTO KEYST SUORITA valikosta SÄÄTÖ ( 35). Tämä toiminto ei toimi, kun siirtymän ilmaisin on kytketty päälle ( 48). Katso kohtaa KEYSTONE valikosta SÄÄTÖ ( 35). Tämä toiminto ei toimi, kun siirtymän ilmaisin on kytketty päälle ( 48). GAMMA ja VÄRI LÄMP. tilojen yhdistelmiä. Valitse heijastuslähteelle sopiva tyyppi. NORMAALI ELOKUVA DYNAAMINEN VALK. TAULU TAUL (VIHR) TAUL (MUST) NORMAALI: (VÄRI LÄMP. = KESKI OLETUS) + (GAMMA=#1 OLETUS) ELOKUVA: (VÄRI LÄMP. = MATALA OLETUS) + (GAMMA=#2 OLETUS) DYNAAMINEN: (VÄRI LÄMP. = KORKEA OLETUS) + (GAMMA=#3 OLETUS) TAUL (MUST): (VÄRI LÄMP. = SUURI KIRK-1 OLETUS) + (GAMMA=#4 OLETUS) TAUL (VIHR): (VÄRI LÄMP. = SUURI KIRK-2 OLETUS) + (GAMMA=#4 OLETUS) VALK. TAULU: (VÄRI LÄMP. = KESKI OLETUS) + (GAMMA=#5 OLETUS) Kun GAMMA ja VÄRI LÄMP. ovat erilaiset kuin edellä olevissa ennalta asetetuissa tiloissa, KUVAMUOTO valikon näyttönä on MUKAUTUS. Katso kohtaa GAMMA ( 27) ja VÄRI LÄMP. ( 28) valikosta KUVA. Kun tämä toiminto suoritetaan, kuvassa saattaa näkyä ylimääräinen. Katso kohtaa KIRKKAUS valikosta KUVA ( 27). 25

26 HELPPO-valikko HELPPO-valikko (jatkuu) Kohta KONTRASTI VÄRI VÄRISAVY TERÄVYYS ÄÄNITASO PEILIKUVA PALAUTA SUODATIN IKÄ KIELI Siirry ed. valikkoon... Kuvaus Katso kohtaa KONTRASTI valikosta KUVA ( 27). Katso kohtaa VÄRI valikosta KUVA ( 28). Katso kohtaa VÄRISAVY valikosta KUVA ( 28). Katso kohtaa TERÄVYYS valikosta KUVA ( 28). Säätöä tehtäessä saattaa esiintyä kohinaa. Se ei ole oire viasta. Katso kohtaa ÄÄNITASO valikosta SÄÄTÖ ( 35). Katso kohtaa PEILIKUVA valikosta SÄÄTÖ ( 36). Jos siirtymän ilmaisin on asennossa PÄÄLLE ja PEILIKUVA -tilaa muutetaan, siirtymän ilmaisimen hälytys ( 48) näkyy käynnistettäessä projektori uudelleen sen jälkeen, kun virta on katkaistu. Tämän toimenpiteen suorittaminen palauttaa oletusasetuksille kaikki valikon HELP. VAL. kohdat paitsi kohtia SUODATIN IKÄ ja KIELI. Varmistusruutu tulee näkyviin. Kun PALAUTA valitaan painikkeella Tämän toimenpiteen suorittaminen nollaa suodattimen ajastimen, joka laskee suodattimen ikää. Varmistusruutu tulee näkyviin. Kun PALAUTA valitaan painikkeella Katso kohtaa SUODATIN IKÄ valikosta VALINNAT ( 41). valikon kieltä. Katso kuvausta KIELI valikosta NÄYTTÖ ( 37). ENTER, jotta voit käyttää valikoita KUVA, NÄYTTÖ, LIITÄNNÄT, SÄÄTÖ, RUUTU tai VALINNAT. 26

27 KUVA-valikko KUVA-valikko KUVA-valikossa on mahdollista suorittaa alla olevassa taulukossa kuvatut säädöt. Valitse kohta projektorin tai kaukosäätimen ENTER-painiketta siirtyäksesi toimenpiteissä eteenpäin. Suorita säätö sitten seuraavaa taulukkoa apuna käyttäen. Kohta KIRKKAUS KONTRASTI Kuvaus tumma heikko #1 OLETUS #1 MUKAUTUS #2 OLETUS #2 MUKAUTUS #3 OLETUS GAMMA #5 MUKAUTUS #5 OLETUS #4 MUKAUTUS #4 OLETUS #3 MUKAUTUS Kohdan MUKAUTUS säätö Kun valitaan MUKAUTUS-muoto ja ENTER : näkyviin tulee muodon säädössä käytettävä valintaruutu. Tämä toiminto on kätevä haluttaessa muuttaa joidenkin tiettyjen sävyjen kirkkautta GAMMA [MUKAUTUS 1] On mahdollista saada näkyviin testikuvio, jolla voidaan varmistaa säädön teho painamalla painiketta ENTER. Joka kerta, kun painat painiketta ENTER, kuvio muuttuu alla kuvatulla tavalla. Ei kuviota 9 asteen harmaa asteikko Ramp 15 asteen harmaa asteikko Kahdeksan taajuuskorjauksen säädintä vastaavat kahdeksaa testikuvion sävytasoa lukuun ottamatta vasemmassa päässä olevaa tumminta sävyä. Jos haluat säätää tasoa 2 testikuvion vasemmasta päästä (9 asteen harmaa asteikko), käytä taajuuskorjauksen säädintä 1. Testikuvion vasemmassa päässä olevaa tumminta sävyä ei voi säätää millään taajuuskorjausjuovalla. Kun tämä toiminto suoritetaan, kuvassa saattaa näkyä ylimääräinen. 27

28 KUVA-valikko KUVA-valikko (jatkuu) Kohta VÄRI LÄMP. VÄRI VÄRISAVY TERÄVYYS Kuvaus KORKEA OLETUS KORKEA MUKAUTUS KESKI OLETUS KESKI MUKAUTUS MATALA OLETUS MATALA MUKAUTUS SUURI KIRK-1 OLETUS SUURI KIRK-1 MUKAUTUS SUURI KIRK-2 OLETUS SUURI KIRK-2 MUKAUTUS Kohdan MUKAUTUS säätö TASOITUS VAHVISTUS Kun valitaan kohta MUKAUTUS ja painetaan R G B R G B tulee valintaruutu, joka auttaa MUKAUTUSmuodon kohtien TASOITUS ja/tai VAHVISTUS säädössä VÄRI LÄMP.[MUKAUTUS 1] Kohdan TASOITUS säätö muuttaa testikuvion kaikkien sävyjen värin voimakkuutta. VAHVISTUS-säädöt vaikuttavat pääasiassa testikuvion kirkkaampiin sävyihin. On mahdollista saada näkyviin testikuvio, jolla voidaan varmistaa säädön teho painamalla painiketta ENTER. Joka kerta, kun painat painiketta ENTER, kuvio muuttuu alla kuvatulla tavalla. Ei kuviota 9 asteen harmaa asteikko Ramp 15 asteen harmaa asteikko Kun tämä toiminto suoritetaan, kuvassa saattaa näkyä ylimääräinen. Voimakas Heikko Tämä voidaan valita vain videosignaaleille, s-videosignaaleille tai komponenttivideosignaaleille. Vihertävä Punertava Tämä voidaan valita vain videosignaaleille, s-videosignaaleille tai komponenttivideosignaaleille. Voimakas Heikko Kohinaa saattaa esiintyä ja/tai kuva saattaa väristä hetken, kun säätöä tehdään. Tämä ei ole oire viasta. ENTER : 28

29 KUVA-valikko KUVA-valikko (jatkuu) Kohta OMA MUISTI Kuvaus LATAA1 LATAA2 LATAA3 LATAA4 TALLENNA4 TALLENNA3 TALLENNA2 TALLENNA1 Tässä projektorissa on 4 numeroitua muistia säätötietoja varten. Kun suoritetaan LATAA 1, LATAA 2, LATAA 3 tai LATAA 4, tiedot latautuvat muistiin, jonka numero vastaa komennon numeroa ja säätää kuvan automaattisesti tiedoista riippuen. Kun suoritetaan TALLENNA1, TALLENNA2, TALLENNA3 tai TALLENNA4, parhaillaan voimassa olevat säätötiedot tallentuvat muistiin, jonka numero vastaa komennon numeroa. KUVA-valikon kohtien parhaillaan voimassa olevat säätötiedot tallennetaan. Kohinaa saattaa esiintyä ja/tai kuva saattaa väristä hetken, kun tietoa ladataan muistiin. Tämä ei ole oire viasta. Jos parhaillaan voimassa olevia asetuksia ei ole tallennettu muistiin, seuraava valintaruutu tulee näkyviin. Tallennetut asetukset ladataan painamalla painiketta MEMORY. Jos tallennettuja säätöasetuksia ei ole, seuraava valintaruutu tulee näkyviin. 29

30 NÄYTTÖ-valikko NÄYTTÖ-valikko NÄYTTÖ-valikossa on mahdollista suorittaa alla olevassa taulukossa kuvatut säädöt. Valitse kohta projektorin tai kaukosäätimen ENTER-painiketta siirtyäksesi toimenpiteissä eteenpäin. Suorita säätö sitten seuraavaa taulukkoa apuna käyttäen. Kohta KUVASUHDE OVER SCAN VERT.SIJ. HOR.SIJ. H VAIHE 30 Kuvaus RGB-signaalilla NORMAALI 4:3 16:9 PIENI Videosignaalille, s-videosignaalille tai komponenttivideosignaalille 4:3 16:9 14:9 PIENI Kun signaalia ei ole 4:3 16:9 NORMAALI-muoto säilyttää signaalin alkuperäisen kuvasuhteen. Suuri (pienentää kuvaa) pieni (suurentaa kuvaa) Tämä kohta voidaan valinta ainoastaan video-, s-video- ja komponenttisignaaleille. Kun säätö on liian suuri, kuvan kehysalueella saattaa näkyä tietyn asteinen heikentymä. Tässä tapauksessa tee säätö pienelle. Ylös alas Vertikaalisen sijainnin säätäminen liikaa saattaa aiheuttaa häiriöitä kuvaan. Jos näin käy, säädä vertikaalinen sijainti oletussäädölle. Painikkeen RESET painaminen, kun VERT.SIJ. on valittu palauttaa asetuksen VERT. SIJ. oletusasetukselle. Videosignaalille, s-videosignaalille tai komponenttivideosignaalille VERT.SIJ.-kohdan säätöala riippuu OVER SCAN-asetuksesta. Säätö ei ole mahdollista, kun OVER SCAN on säädetty lukemalle 10. Vasen oikea Horisontaalisen sijainnin säätäminen liikaa saattaa aiheuttaa häiriöitä kuvaan. Jos näin käy, säädä horisontaalinen sijainti oletussäädölle. Painikkeen RESET painaminen, kun HOR.SIJ. on valittu palauttaa asetuksen HOR.SIJ. oletusasetukselle. Videosignaalille, s-videosignaalille tai komponenttivideosignaalille HOR.SIJ.-kohdan säätöala riippuu OVER SCAN-asetuksesta. Säätö ei ole mahdollista, kun OVER SCAN on säädetty lukemalle 10. Oikea vasen Tämä kohta voidaan valita ainoastaan RGB-signaaleille tai komponentti videosignaaleille.

31 NÄYTTÖ-valikko NÄYTTÖ-valikko (jatkuu) Kohta HOR. KOKO AUTOM. SÄÄDÖN TOTEUTUS Kuvaus Suuri pieni Tämä kohta voidaan valita vain RGB-signaalilla. Jos tämä säätö on liiallinen, kuva ei ehkä näy oikein. Siinä tapauksessa paina toiminnon aikana RESET-painiketta kaukosäätimestä nollataksesi säädön. Valitsemalla tämä kohta suoritetaan automaattinen säätö. RGB-signaalilla Pystyasento, vaaka-asento, vaakavaihe, kuvasuhde ja vaakakoko säätyvät automaattisesti. Ja kuvasuhde säätyy automaattisesti oletusasetukselle. Varmista ennen tämän toiminnon käyttöä, että sovellutusohjelman ikkuna on säädetty maksimikokoon. Tumma kuva saattaa silti säätyä väärin. Käytä kirkasta kuvaa säädettäessä. Videosignaalilla tai S-videosignaalilla Tulosignaalille parhaiten sopiva videoformaatti valitaan automaattisesti. Tämä toiminto toimii vain kun AUTO-muoto on valittu kohtaan VIDEOFORM. valikosta LIITÄNNÄT. Komponenttivideosignaali lle signaalityyppi tunnistetaan automaattisesti tästä toiminnosta riippumatta. Videosignaalille, s-videosignaalille tai komponenttivideosignaalille Vertikaalinen sijainti,horisontaalinen sijainti, ja kuvasuhde säätyvät automaattisesti oletusasetuksille. Komponenttivideosignaalille Horisontaalinen vaihe säätyy automaattisesti oletusasetukselle. Automaattinen säätö kestää noin 10 sekuntia. Pyydämme myös huomaamaan, että se ei kenties toimi oikein joillakin tuloilla. 31

32 LIITÄNNÄT-valikko LIITÄNNÄT-valikko LIITÄNNÄT-valikon avulla voidaan suorittaa alla olevassa taulukossa olevat säädöt. Valitse kohta projektorin tai kaukosäätimen ENTER-painiketta siirtyäksesi toimenpiteissä eteenpäin. Suorita säätö sitten seuraavaa taulukkoa apuna käyttäen. Kohta ETENEVÄ VIDEO NR VÄRIAVARUUS Kuvaus TV FILM PÄÄLTÄ Tämä toiminto toimii vain VIDEO-tulon, S-VIDEO tulon tai 525i (480i) tai 625i (576i) COMPONENT VIDEO tulon lomitetulla signaalilla. Kun on valittu TV tai FILM, ruudun kuva on selkeämpi. FILMmuoto sopii 2-3 Pull Down järjestelmään muuntoa varten. Mutta nämä saattavat aiheuttaa tiettyjä häiriöitä (esimerkiksi juovia) liikkuvaan kuvaan. Valitse tällöin PÄÄLTÄ vaikka kuvasta tulisi vähemmän selkeä. KORKEA KESKI MATALA Tämä toiminto toimii vain VIDEO tulon, S-VIDEO tai COMPONENT VIDEO -tulon signaalilla 525i(480i) tai 625i(576i). Kun tämä toiminto on liiallinen, kuvassa saattaa näkyä tietyn asteinen heikentymä. AUTO RGB SMPTE240 REC709 REC601 Tämä voidaan valita vain RGB-signaalille tai komponenttivideosig naalille (paitsi komponenttivideoportin signaaleja SCART RGB). AUTO-muoto valitsee automaattisesti optimaalisen tilan. AUTO-toiminto ei toimi kaikilla signaaleilla. Jos näin käy, on syytä valita muu muoto kuin AUTO. 32

33 LIITÄNNÄT-valikko LIITÄNNÄT-valikko (jatkuu) Kohta COMPONENT VIDEOFORM. KUVALUKKO RGB TULO Kuvaus COMPONENT SCART RGB Kun SCART RGB on valittu, COMPONENT VIDEO -portti toimii porttina SCART RGB -signaalin tulolle ja VIDEO-portti toimii porttina SCART RGB -tahdistustulolle. SCART-sovitin ja SCART-kaapeli mahdollistavat SCART RGB tulon projektoriin. Kysy tarkemmat tiedot jälleenmyyjältä. Säädä videoformaatti S-VIDEO -portille ja videoportille. AUTO NTSC PAL SECAM N-PAL M-PAL NTSC4.43 Tämä kohta toimii vain VIDEO-portin tai S-VIDEO-portin videosignaalille. AUTO-muoto valitsee automaattisesti optimaalisen tilan. AUTO-toiminto ei toimi hyvin joillakin signaaleilla. Jos kuva on epävakaa (esim. epäsäännöllinen kuva, värin puute), valitse tila tulosignaalin tyypistä riippuen. PÄÄLLE PÄÄLTÄ Tämä kohta toimii vain RGB-signaalilla, jonka pystytaajuus on Hz. Kun on valittu asento PÄÄLLE, liikkuva kuva näkyy paremmin. Tämä muoto saattaa heikentää kuvan laatua. Jos näin käy, valitse asento PÄÄLTÄ. Säädä RGB-tulosignaalin tyyppi RGB -portti. RGB -portti. RGB1 RGB2 tulosignaalin tyyppi. TAHDISTUS G PÄÄLLE TAHDISTUS G PÄÄLTÄ Asennon PÄÄLLE valinta kytkee TAHDISTUS G muodon. TAHDISTUS G muoto mahdollistaa vastaanoton muodolla TAHDISTUS G. TAHDISTUS G muodolla kuvassa saattaa olla häiriöitä tietyillä tulosignaaleilla. Tällaisissa tapauksissa ota signaalin liitin pois niin, että mitään signaalia ei oteta vastaan, katkaise TAHDISTUS G pois päältä ja kytke signaali sitten uudelleen. 33

34 LIITÄNNÄT-valikko LIITÄNNÄT-valikko (jatkuu) Kohta RESOLUUTIO *2 Kuvaus RGB1 ja RGB2 -tulosignaalin resoluutio voidaan säätää tällä projektorilla. RESOLUUTIO-valikko tulee näkyviin. (2) Valitse RESOLUUTIO-valikosta haluttu AUTO-asennon valinta säätää resoluution sopivaksi tulosignaalille. valittaessa resoluutioksi STAND säätää automaattisesti vaaka- ja pystyasennon, kellovaiheen ja vaakakoon ja valitsee automaattisesti kuvasuhteen. INFORMAATIO valikko ( 43) tulee näkyviin. (4) Kun haluat säätää oman resoluution, MUKAUTUS RESOLUUTIO valintaruutu tulee näkyviin. Säädä vaaka- (HORISONT.) ja RESOLUUTIO-valikko RGB1 1280x 60 MUKAUTUS RESOLUUTIO -valintaruutu (5) Tallenna asetus asettamalla kohdistin äärimmäisenä oikealla olevalle luvulle ja Vaaka- ja pystyasento, kellovaihe ja vaakakoko säätyvät automaattisesti ja kuvasuhde valitaan automaattisesti. Kun INFORMAATIO -valintaruutu ( 43) on näkynyt noin 10 sekuntia, ruutu palaa RESOLUUTIO -valikkoon ja näyttää muutetun resoluution. RGB1 992x 60 (6) Kun halutaan palauttaa aiempi resoluutio tallentamatta muutoksia, aseta kohdistin äärimmäisenä vasemmalla olevalle luvulle ja Ruutuun palaa RESOLUUTIO-valikko ja aiempi resoluutio näkyy. *1 Kaikkia resoluutioita ei taata. *2 Joillakin kuvilla tämä toiminto ei kenties toimi hyvin. 34
