ELiT View HD LED-projektori 1200lumen

Transkriptio

1 Käyttöopas laitteelle Tuotekuvaus ELiT View HD LED-projektori 1200lumen Huom! Sisältää myös varotoimet tulipalon ja sähköiskun varalta! Luethan huolellisesti käyttöohjeet ennen laitteen käyttöönottoa. Käytä vain mukana toimitettua virtajohtoa sekä käsittele sitä varoen. Vaurioitunut tai haurastunut virtajohto voi aiheuttaa sähköiskun tai tulipalon. Varmista että tilassa on riittävä ilmanvaihto sekä älä tuki projektorin tuuletuskanavaa. Laitteen on oltava vähintään 10cm:n etäisyydellä seinästä. Varo myös katsomasta suoraan projektorin linssiin sen ollessa päällä, tämä voi vahingoissaa silmiäsi. Älä avaa projektoria kun takuuaika on vielä voimassa. Laitteen avaaminen voi aiheuttaa sähköiskun! Varo altistamasta laitetta kosteudelle. Älä aseta mitään laitteen päälle! Sammuta projektori ja irroita virtajohto, jos projektoria ei käytetä pitkään aikaan. Laitteen asennus Älä sijoita projektoria seuraaviin paikkoihin: - epävakaalle alustalle tai jalustalle. - suoraan auringon paisteeseen tai lämmityslaitteen ym. Lämmönlähteen läheisyyteen. - kosteisiin tiloihin tai lähelle vettä. - pölyiseen, höytyiseen tai savuiseen ympäristöön. -paperin, liinan tai maton päälle. 1. Linssi 14. AV sisääntulo liitin 2. Tarkennusvipu 15. USB portti 3. Näyttökulman korjaus(keystone) 16. 5V ulostulo 4. Virtalähde 17. HDMI sisääntulo liitin 5. Virtanappi 18. SD-kortti paikka 6. OK 7. Oikea 8. Vasen 9. ESC 10. Input 11. IR vastaanotin 12. VGA 13. Korvakuulokeliitäntä

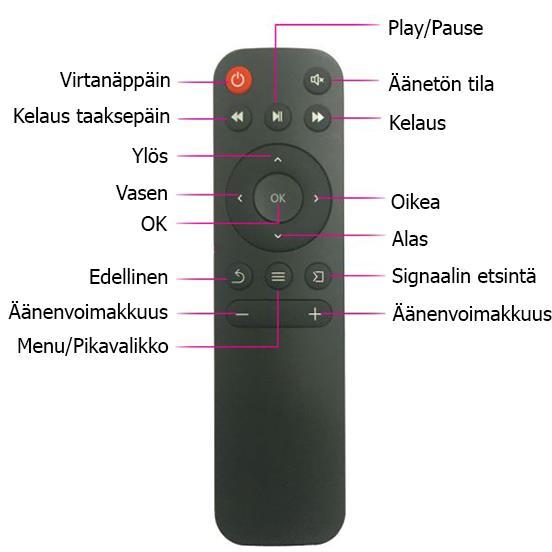

2 Kaukosäädin Vääristyneen kuvan normalisointi Joskus projektorin kuva saattaa olla hieman vääristynyt, mutta painamalla nappia 3 eli keystone -nappia pitäisi tämän korjaantua. Sen tehtävänä on nimenomaisesti normalisoida kuva. Kuvan tarkennus / fokusointi Kuva saattaa etäisyydestä riippuen olla hieman epätarkka. Tarkennusvipua säätämällä voit saataa kuvan tarkkuutta juuri sinulle sopivaksi. Erilaisten liitäntöjen / yhteyksien esittely Käyttöönotto Aseta projektori päälle joko kaukosäätimellä tai manuaalisesti painamalla virtanäppäintä projektorista. Kun projektori on asetettu päälle ilmestyy (2-5sek) multimedia näyttö kankaalle/seinälle. Voit asettaa yhtäaikaisesti esimerkiksi muistikortin tai muistitikun laitteeseen ja valita projektorista muistin jota haluat käyttää.

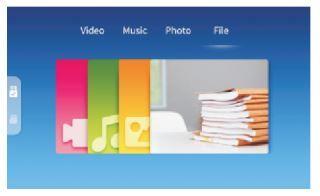

3 Pääset valitsemaan eri muistit signal sourcesta. Katso kuva. Tiedostojen sekä median tuetut formaatit HDMI laitteen yhdistäminen HDMI liittimeen voit yhdistää tietokoneen ja kaikki muut laitteet joissa on myös HDMI liitin. Kun olet yhdistänyt laitteet HDMI -johdon avulla paina sen jälkeen Signaalin etsintä nappia kaukosäätimestä. Valitse materiaali jonka haluat nähdä Valitse sen jälkeen tiedosto jonka haluat katsoa. Paina sitten Play/Pause nappia. HDMI-liittimestä saa kuvaa MHL-kaapelilla tai ipush-vastaanottimella.

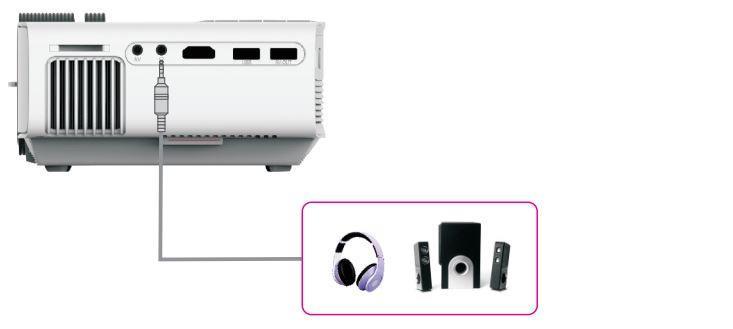

4 3.5mm Audio laitteen yhdistäminen Voit yhdistää 3.5mm kuulokkeet tai kaiuttimet projektoriin. USB porttiin yhdistät puhelimesi, tablettisi tai esimerkiksi virtapankin jolloin projektori toimii ilman normaalia virtalähdettä. Valikko-asetukset Voit myös kontrolloida tiedostoa näytön menusta. Katso kuva alla. Kuva-valikko, Aika-valikko,Ääni-valikko ja muut asetukset. Paina kaukosäätimestä menu/pikavalikko näppäintä, Kun päävalikko ilmestyy voit siirtyä paikasta toiseen painamalla vasenta tai oikeaa näppäintä. Kun olet valinnut asetukset sopiviksi voit vain painaa OK nappia ja asetukset tallentuvat.

5 Projektorin etäisyys ja kuvan tuumakoko Automaattinen sammutus: Asetettu kellonaika Infrapuna-kaukosäädin Tuetut videotiedostot: MPEG1, MPEG2, MPEG4, DivX, AVI, MOV, VOB, DAT, MPG, RM, RMVB, MKV Tuetut äänitiedostot: MP3, WMA, AAC, M4A Tutetut kuvatiedostot: JPEG, PNG, BMG Tuetut tekstitiedostot: TXT Asetusvalikon kielet: Englanti, suomi, ruotsi & 20 muuta kieltä Mitat: 198x146x73mm Paino: 900g Tekniset tiedot Kuvansyötön teknologia: TFT LCD Näytön kuvakoko: tuumaa Suositeltu kuvakoko: tuumaa Näytön kuvasuhde: Auto / 4:3 / 16:9 Kontrasti: 1000:1 Kuvan lämpö: Kylmä / Puoliväli / Lämmin / Manuaalinen Kuvasyötön värit: Normaali / Lempeä / Dynaaminen / Manuaalinen Natiivi resoluutio: 800x480p Korkein resoluutio: 1920x1080p Kirkkaus: 1200 lumenia Lampun tyyppi: LED Lampun käyttöikä: ~ tuntia Kuvan tarkennus: Manuaalinen Kuvan kääntö: Normaali / Ylösalaisin / Peilikuva / Peilikuva ylösalaisin Näyttökulman korjaus (keystone): 15 astetta Virrankulutus: V Taajuus: 50 / 60Hz Sisäänrakennettu kaiutin: 2W Ääniasetukset: Elokuva / Musiikki / Urheilu / Automaattinen / Manuaalinen o Balanssi: o Automaattinen äänenvoimakkuden säätö: ON / OFF o Surround sound: OFF / ON / SRS TruSurround XT o Sisäänrakennettu taajuuskorjain Päivämäärän ja ajan asetukset Lepotilan ajastin: OFF, 10, 20, 30, 60, 90, 120, 180, 240 min. Automaattinen käynnistys: Asetettu kellonaika
