Digitaalinen projektori X95 Käyttäjän ohjekirja

Transkriptio

1 Digitaalinen projektori X95 Käyttäjän ohjekirja Kiitämme tämän projektorin ostamisesta. VAROITUS Ennen käyttöä lue huolellisesti "Laitteen turvaohjeet" ja muut asiaan kuuluvat ohjekirjat tuotteen asianmukaisen käytön varmistamiseksi. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Tästä ohjekirjasta Tässä ohjekirjassa on käytetty useita eri tunnusmerkkejä. Merkkien merkitys on kuvattu alla. VAROITUS HUOMAUTUS Tämä merkki osoittaa tietoa, jonka huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai jopa hengenvaaran laitteen virheellisen käsittelyn seurauksena. Tämä merkki osoittaa tietoa, jonka huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai -vahinkoja laitteen virheellisen käsittelyn seurauksena. Katso lisätietoja tämän tunnuksen jälkeen merkityiltä sivuilta. HUOM Ohjekirjassa olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti esiintyvistä virheistä. Asiakirja-aineiston tai sen osien jäljentäminen, siirto tai kopiointi ei ole sallittua ilman erillistä kirjallista lupaa. Tavaramerkin vahvistus Mac on Apple Computer, Inc:n rekisteröity tavaramerkki. VESA ja SVGA ovat Video Electronics Standard Associationin tavaramerkkejä. Windows on Microsoft Corporationin rekisteröity tavaramerkki. on SRS Labs, Inc:in tavaramerkki. WOW teknologia on rekisteröity SRS Labs, Inc:in antaman lisenssin alaisena. LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Kaikki muut tavaramerkit ovat vastaavien omistajiensa omaisuutta. 1

2 Sisältö 2 Sisältö Tästä ohjekirjasta....1 Sisältö...2 Projektorin ominaisuudet...3 Valmistelut Pakkauksen sisältö...3 Linssin suojuksen kiinnittäminen...3 Osien nimet....4 Projektori...4 Säätöpaneeli...5 Takapaneeli...5 Kaukosäädin...6 Käyttövalmistelut...7 Sijoittaminen...8 Projektorin nostimen säätö...9 Turvatangon ja uran käyttö...9 Laitteiden liittäminen...10 USB-laitteen käyttäminen...12 SD-kortin käyttäminen...12 Virtalähteen liitäntä...13 Kaukosäädin...14 Laserosoitin...14 Paristojen asettaminen...14 Kaukosäätimen signaalista...15 Kaukosäätimen signaalin taajuuden muuttaminen.15 Käyttö langallisena kaukosäätimenä.16 Käyttö tavallisena PC-hiirenä ja näppäimistönä.16 Virta päälle/päältä Virran päälle kytkeminen...17 Virran päältä kytkeminen Käyttö Äänenvoimakkuuden säätö...18 Äänen tilapäinen mykistäminen Tulosignaalin valinta Tulosignaalin etsintä...19 Kuvasuhteen valinta Zoomauksen ja tarkkuuden säätö.. 20 Linssin siirron säätö Automaattisen säätötoiminnan käyttäminen.20 Asennon säätö Keystone-vääristymien korjaaminen 21 Suurennustoiminnon käyttäminen..22 Valkokankaan pysäyttäminen...22 Valkokankaan tilapäinen tyhjentäminen.23 Valikkotoiminnon käyttö...24 HELP. VAL KUVASUHDE,AUTO KEYSTONE SUORITA, (HELP. VAL. jatkuu....26) KEYSTONE, KEYSTONE, KUVAMUOTO, KIRKKAUS, KONTRASTI, VÄRI, VÄRISÄVY, TERÄVYYS, ÄÄNITASO, PEILIKUVA, PALAUTA, SUODATIN IKÄ, KIELI, SIIRRY ED. VALIKKOON... KUVA-Valikko KIRKKAUS, KONTRASTI, GAMMA, VÄRI LÄMP., VÄRI, VÄRISÄVY, TERÄVYYS, AKT. IIRIS, OMA MUISTI NÄYTTÖ-Valikko KUVASUHDE, YLIPYYH, VERT. SIJ., HOR. SIJ., H VAIHE, HOR. KOKO, AUTOM. SÄÄDÖN TOTEUTUS LIITÄNNÄT-Valikko ETENEVÄ, VIDEO NR, 3D-YCS, VÄRIAVARUUS, COMPONENT, VIDEOFORM., HDMI, KUVALUKKO, RGB TULO, RESOLUUTIO SÄÄTÖ-Valikko AUTO KEYSTONE SUORITA, KEYSTONE, KEYSTONE, ÄÄNITASO, PEILIKUVA AUDIO-Valikko ÄÄNI, DISKANTTI, BASSO, SRS WOW, KAIUTIN, AUDIO, HDMI AUDIO KUVARUUTU-Valikko KIELI, VALIKKO AS., TYHJÄ,ALOITUS, OMA NÄYTTÖ, OMA NÄYTTÖ LUKITUS, VIESTI, LÄHTEEN NIMI VALINNAT-Valikko AUTOM. HAKU, AUTO KEYSTONE, AUTOM VIR KYT,AUTO POIS, LAMPPU IKÄ, SUODATIN IKÄ, OMA PAINIKE, PALVELU, TURVALLISUUS MIU-Valikko...56 SUORA MUOTO, SUORANMUODON ASETUKSET, ESITYS ILMAN PC :TÄ, ASETUS, PROJEKTORIN NIMI, e-shot, INFORMAATIO, PALVELU Huolto Lamppu...65 Ilmansuodatin Sisäisen kellon paristo Muu huolto Vianetsintä Liittyvät viestit Merkkivaloista...72 Ilmiöitä, joita voidaan erheellisesti tulkita laitevioiksi Tekniset tiedot Teknisiä tietoja (vain englanniksi) (Katso tämän kirjasen lopusta, vaikkakin tiedot ovat vain englanniksi.)

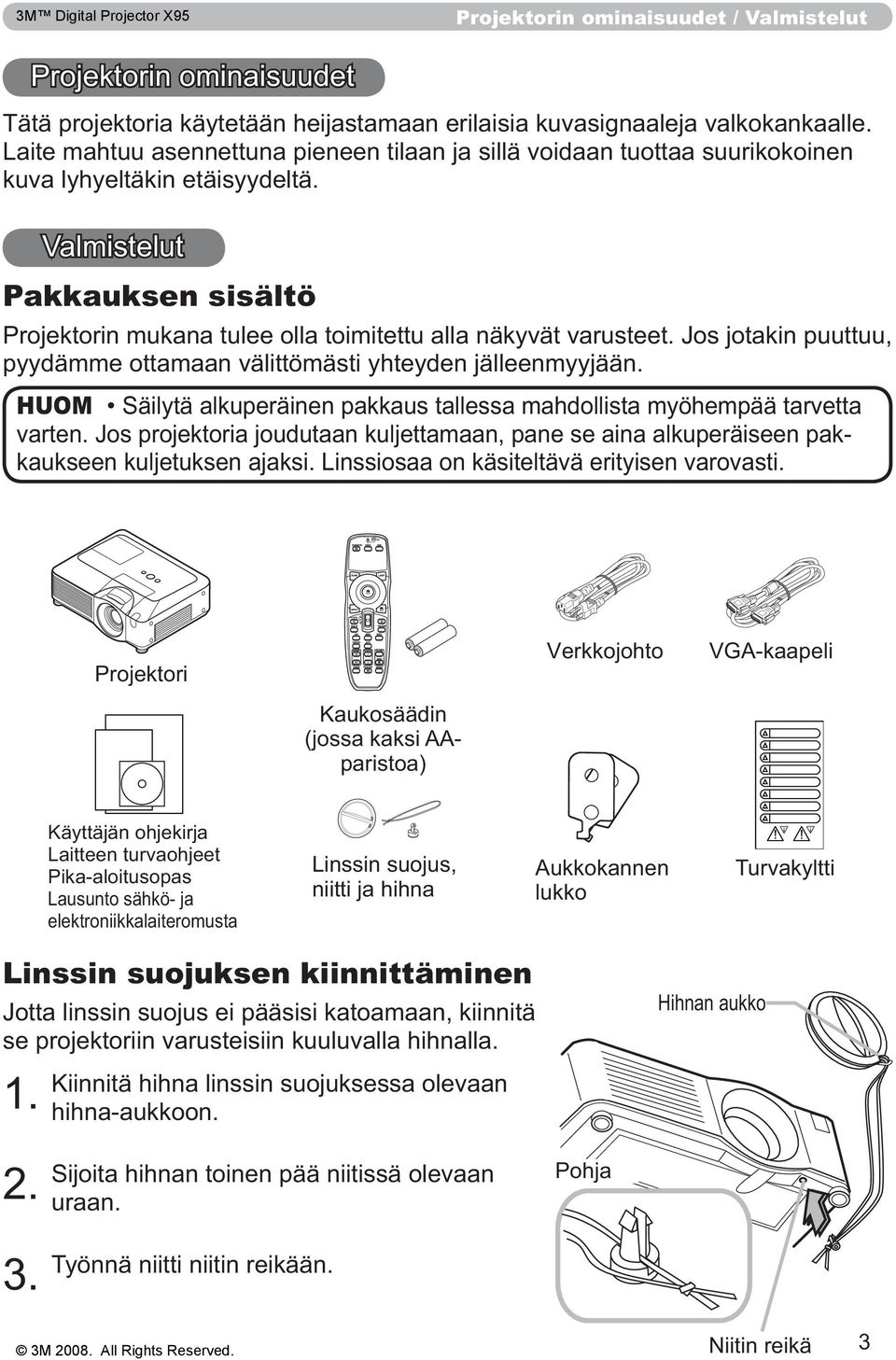

3 Projektorin ominaisuudet / Valmistelut Projektorin ominaisuudet Tätä projektoria käytetään heijastamaan erilaisia kuvasignaaleja valkokankaalle. Laite mahtuu asennettuna pieneen tilaan ja sillä voidaan tuottaa suurikokoinen kuva lyhyeltäkin etäisyydeltä. Valmistelut Pakkauksen sisältö Projektorin mukana tulee olla toimitettu alla näkyvät varusteet. Jos jotakin puuttuu, pyydämme ottamaan välittömästi yhteyden jälleenmyyjään. HUOM Säilytä alkuperäinen pakkaus tallessa mahdollista myöhempää tarvetta varten. Jos projektoria joudutaan kuljettamaan, pane se aina alkuperäiseen pakkaukseen kuljetuksen ajaksi. Linssiosaa on käsiteltävä erityisen varovasti. Projektori Verkkojohto VGA-kaapeli Kaukosäädin (jossa kaksi AAparistoa) Käyttäjän ohjekirja Laitteen turvaohjeet Pika-aloitusopas Lausunto sähkö- ja elektroniikkalaiteromusta Linssin suojus, niitti ja hihna Aukkokannen lukko Turvakyltti Linssin suojuksen kiinnittäminen Jotta linssin suojus ei pääsisi katoamaan, kiinnitä se projektoriin varusteisiin kuuluvalla hihnalla. 1. Kiinnitä hihna linssin suojuksessa olevaan hihna-aukkoon. Hihnan aukko Sijoita hihnan toinen pää niitissä olevaan uraan. Työnnä niitti niitin reikään. Pohja Niitin reikä 3

4 Osien nimet Osien nimet Projektori (1) Kaiuttimet (x 4) ( 38) (2) Tarkennusrengas ( 20) (3) Zoomausrengas ( 20) (4) Lampun suojus ( 65) Lamppuyksikkö on sisäpuolella. (5) Linssin siirtokansi ( 20) (6) Horisontaalinen linssin siirtosäädin ( 20) (7) Vertikaalinen linssin siirtosäädin ( 20) (8) Etukansi (9) Linssi ( 70) (10) Linssin suojus ( 3) (11) Kaukosäätimen tunnistimet (x 3) ( 15) (12) Nostojalat (x 2) ( 9) (13) Nostopainikkeet (x 2) ( 9) (14) Suodattimen suojus ( 67) Ilmansuodatin ja ilmanottoaukko ovat sisäpuolella. (15) Tuuletusaukot (16) Ilmanottoaukot (17) Niitin reikä ( 3) (18) Kahva (19) Paristotilan kansi ( 69) (20) Säätöpaneeli ( 5) (21) Takapaneeli ( 5) (5) KUUMA! (4) (1) (3) (2) (8) (15) KUUMA! (12) (10) (9) (11) (12) (16) (20) (11) (6) (7) (20) (1) (11) (14) (13) (12) (19) (17) (12) (13) (1) (21) (1) (18) VAROITUS KUUMA! : Älä kosketa lampun suojuksen ja tuuletusaukkojen lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, alueet ovat erittäin kuumat. hyvä silmille. saattaa pudota. saattaa pudota. HUOMAUTUS estämiseksi. Älä peitä, tuki, tai tukkeuta tuuletusaukkoja. Älä aseta ilmanottoaukkojen läheisyyteen mitään sellaista, joka saattaa tarttua kiinni tai imeytyä ilmavirran mukana aukkoihin. Puhdista ilmansuodatin säännöllisesti. 4

5 CB/PB CR/PR B/CB/PB B/CR/PR Osien nimet Säätöpaneeli (1) STANDBY/ON-painike ( 17) (2) MENU-painike ( 24) Koostuu neljästä kohdistinpainikkeesta. (3) INPUT-painike ( 18) (4) POWER-ilmaisin ( 17) (5) TEMP-ilmaisin ( 72) (6) LAMP-ilmaisin ( 72) (6) (5) (4) Takapaneeli (1) (2) (3) (1) Virrankatkaisukytkin ( 74) (2) Turva-aukko ( 9) (3) Turvalukko ( 9) (4) Verkkotulo ( 13) (5) Virtakytkin ( 17) (21) (1) (22) (2) (6) RGB1-portti ( 10) (7) RGB2(G/Y, B/CB/PB, R/CR/PR, H, V) portti ( 10) (8) CONTROL-portti ( 10) (9) HDMI-portti ( 10) (10) VIDEO-portti ( 10) (11) S-VIDEO-portti ( 10) (12) COMPONENT (Y, CB/PB, CR/PR) portit ( 10) (13) AUDIO IN1 -portti ( 10) (14) AUDIO IN2 -portti ( 10) (15) AUDIO IN3 (R/L) -portit ( 10) (16) AUDIO IN4 (R/L) -portit ( 10) (17) RGB OUT -portti ( 10) (18) AUDIO OUT -portti ( 10) (19) REMOTE CONTROL-portti ( 10) (20) LAN-portti ( 10) (21) SD-korttipaikan kansi ( 12) SD-korttipaikka on sisäpuolella. (22) AUX I/O portti ( 12) (23) USB-portti ( 10) (14) (13) (17) (6) (18) (20) (7) (9) (19) (8) AUDIO IN 1 AUDIO IN 2 RGB OUT SD CARD RGB1 Y VIDEO R L R L AUDO 3 AUDIO 4 IN IN AUX I/O DC 5V 0.5A AUDIO OUT I O LAN G/Y H REMOTE CONTROL HDMI RGB2 V USB AC IN CONTROL (10) (11) (15) (16) (12) (23) (5) (4) (3) HUOMAUTUS estämiseen, niitä ei ole suunniteltu tähän tarkoitukseen. normaalin menetelmin, sillä tämän katkaisijan käyttäminen pysäyttää projektorin toiminnan jäähdyttämättä sitä ensin. 5

6 Osien nimet Kaukosäädin (1) Laserosoitin ( 14) Säteen lähtöaukko. (2) LASER INDICATOR ( 14) (3) LASER-painike ( 14) (4) STANDBY/ON-painike ( 17) (5) VOLUME-painike ( 18) (6) MUTE-painike ( 18) (7) VIDEO-painike ( 19) (8) RGB-painike ( 18) (9) SEARCH-painike ( 19) (10) AUTO-painike ( 20) (11) ASPECT-painike ( 19) (12) POSITION-painike ( 21) (13) KEYSTONE-painike ( 21) (14) MAGNIFY - ON -painike ( 22) (15) MAGNIFY - OFF -painike ( 22) (16) FREEZE-painike ( 22) (17) BLANK-painike ( 23) (18) MY BUTTON - 1-painike ( 45) (19) MY BUTTON - 2-painike ( 45) (20) MENU-painike ( 24) (21) Vipukatkaisija ( 24) : kytkee alla mainitut 3 toimintoa. ENTER-painike : paina keskikohta alas. 24) 24) (24) RESET-painike ( 24) (25) ESC-painike ( 24) (26) Hiiren vasen painike ( 16) (27) Hiiren oikea painike ( 16) (28) PAGE UP -painike ( 16) (29) PAGE DOWN -painike ( 16) (30) Langallisen kaukosäätimen portti ( 16) (31) Paristotilan kansi ( 14) (32) Pariston pidin ( 14) (33) Taajuuskytkin ( 15) VAROITUS kohdista sädettä ihmisiin tai eläimiin silloin kun painat LASER-painiketta, säde ei ole hyvä silmille. HUOMAUTUS altistaa vaaralliselle säteilylle. Käytä laserosoitinta vain valkokankaalle osoittamiseen. 6 (32) (33) (7) (4) (17) (26) (11) (22) (28) (20) (25) (12) (14) (15) (16) (13) (30) (31) (2) (1) STANDBY/ON VIDEO RGB BLANK ASPECT PUSH ENTER PAGE UP LASER ESC MENU RESET POSITION AUTO MAGNIFY MY BUTTON VOLUME ON 1 OFF 2 LASER INDICATOR PAGE DOWN MUTE FREEZE KEYSTONE SEARCH Kaukosäätimen takaosa (8) (3) (27) (21) (23) (29) (24) (10) (18) (5) (6) (9) (19)

7 Käyttövalmistelut Käyttövalmistelut Sijoita projektori niin, että se sopii käyttöympäristöön ja tarkoitettuun käyttötapaan. VAROITUS projektori kaatuu tai putoaa, se saattaa aiheuttaa vammoja ja/tai vahingoittaa projektoria. Vahingoittuneen projektorin käyttö saattaa puolestaan aiheuttaa tulipalon ja/tai sähköiskun. Älä sijoita projektoria epävakaalle, kaltevalle tai tärisevälle pinnalle, kuten esimerkiksi heiveröinen tai vino hylly. Älä sijoita projektoria siten, että sen sivu-, etu- tai takaosa tulevat ylöspäin. Kysy neuvoa jälleenmyyjältä ennen kuin ryhdyt epätavallisiin asennuksiin, kuten esim. projektorin ripustaminen kattoon. kuumeneminen saattaa aiheuttaa tulipalon, palovammoja ja/tai projektorin toimintahäiriöitä. Älä tuki tai peitä projektorin tuuletusaukkoja. Jätä vähintään 30 cm tila projektorin sivujen ja muiden esineiden, kuten seinien välille. Älä aseta projektoria metalliselle tai heikosti lämpöä kestävälle alustalle. Älä sijoita projektoria matolle, tyynyille tai sängylle. Älä sijoita projektoria suoraan auringonvaloon tai lähelle lämmönlähteitä, kuten lämmityslaitteet. Älä aseta mitään projektorin linssin tai tuuletusaukkojen läheisyyteen, tai projektorin päälle. Älä aseta projektorin pohjassa sijaitsevien tuuletusaukkojen lähelle mitään sellaista, joka voi tarttua kiinni tai imeytyä ilmavirran mukana aukosta sisään. Projektorin ilmanottoaukot sijaitsevat myös sen pohjassa. kastuminen tai nesteen valuminen projektorin sisään saattaa aiheuttaa tulipalon, sähköiskun ja/tai projektorin toimintahäiriöitä. Älä sijoita projektoria kylpyhuoneeseen tai ulkoilmaan. Älä aseta nestettä sisältäviä astioita lähelle projektoria. HUOMAUTUS sijoittaminen tällaisiin paikkoihin saattaisi aiheuttaa tulipalon, sähköiskun ja/tai projektorin toimintahäiriöitä. Älä sijoita projektoria lähelle ilmankostuttimia, tupakointipisteitä tai keittiöön. tunnistimeen. 7

8 Käyttövalmistelut Sijoittaminen Käytä seuraavia kuvia ja taulukoita valkokankaan koon ja heijastusetäisyyden määrittämiseen. Taulukossa olevat arvot on laskettu täysikokoiselle valkokankaalle: (a) Valkokankaan koko (vinottain) (b) Heijastusetäisyys (±10%) (c) Näytön korkeus (±10%), kun vertikaalinen linssin siirto ( 20) on säädetty kokonaan ylös. Vaakatasolla (b) (a) (c) ylös (c) alas Kattoon ripustettu (a) (c) alas (c) ylös (b) Jätä vähintään 30 cm tila projektorin sivujen ja muiden esineiden, kuten seinien välille. Kysy neuvoa jälleenmyyjältä ennen kuin ryhdyt epätavallisiin asennuksiin, kuten esim. projektorin ripustaminen kattoon. 4 : 3 valkokangas 16 : 9 valkokangas (a) Valkokankaan koko (b) Projektorin etäisyys (c) Valkokankaan korkeus (b) Projektorin etäisyys (c) Valkokankaan korkeus [tuumaa (m)] [m (tuumaa)] [cm (tuumaa)] [m (tuumaa)] [cm (tuumaa)] väh. enint. alas ylös väh. enint. alas ylös 30 (0,8) 0,9 (35) 1,1 (42) 5 (2) 41 (16) 1,0 (38) 1,2 (46) -1 (0) 39 (15) 40 (1,0) 1,2 (47) 1,4 (57) 6 (2) 55 (22) 1,3 (51) 1,6 (62) -2 (-1) 51 (20) 60 (1,5) 1,8 (71) 2,2 (86) 9 (4) 82 (32) 2,0 (78) 2,4 (94) -2 (-1) 77 (30) 70 (1,8) 2,1 (83) 2,6 (100) 11 (4) 96 (38) 2,3 (91) 2,8 (110) -3 (-1) 90 (35) 80 (2,0) 2,4 (96) 2,9 (115) 12 (5) 110 (43) 2,6 (104) 3,2 (126) -3 (-1) 103 (41) 90 (2,3) 2,7 (108) 3,3 (130) 14 (5) 123 (49) 3,0 (117) 3,6 (141) -4 (-1) 116 (46) 100 (2,5) 3,0 (120) 3,7 (144) 15 (6) 137 (54) 3,3 (131) 4,0 (157) -4 (-2) 129 (51) 120 (3,0) 3,7 (144) 4,4 (174) 18 (7) 165 (65) 4,0 (157) 4,8 (189) -5 (-2) 154 (61) 150 (3,8) 4,6 (181) 5,5 (217) 23 (9) 206 (81) 5,0 (197) 6,0 (237) -6 (-2) 193 (76) 200 (5,1) 6,1 (241) 7,4 (291) 30 (12) 274 (108) 6,7 (263) 8,0 (317) -8 (-3) 257 (101) 250 (6,4) 7,7 (302) 9,2 (364) 38 (15) 343 (135) 8,4 (329) 10,1 (396) -10 (-4) 322 (127) 300 (7,6) 9,2 (363) 11,1 (437) 46 (18) 411 (162) 10,0 (395) 12,1 (476) -12 (-5) 386 (152) 350 (8,9) 10,8 (424) 13,0 (510) 53 (21) 480 (189) 11,7 (462) 14,1 (556) -15 (-6) 450 (177) 8

9 Käyttövalmistelut Projektorin nostimen säätö Jos projektorin sijoituspaikka on lievästi epätasapainossa oikealle tai vasemmalle, käytä nostinjalkoja projektorin sijoittamiseksi vaakatasoon. Jalkoja käyttämällä on myös mahdollista nostaa projektorin etuosaa 8 asteen verran siten, että saadaan sopiva heijastuskulma valkokankaaseen nähden. Projektorissa on 2 nostojalkaa ja 2 nostopainiketta. Nostojalkaa voi säätää vetämällä samanpuoleisesta nostopainikkeesta ylöspäin. Pidä kiinni projektorista ja löysää nostojalat vetämällä nostopainikkeesta ylöspäin Säädä projektorin etuosa haluttuun korkeuteen. Vapauta nostopainikkeet ja nostojalat lukkiutuvat. Varmista, että nostojalat ovat paikalleen lukittu ja sijoita projektori varovaisesti paikalleen. Nostojalkoja voi tarvittaessa hienosäätää kääntämällä niitä käsin. Pidä kiinni projektorista, kun käännät jalkoja. Löysää nostinjalka vetämällä samanpuoleista nostopainiketta ylöspäin. Hienosäädä kääntämällä jalkaa. HUOMAUTUS projektorista, projektori saattaa pudota. Älä kallista projektoria muulla tavalla kuin nostamalla sen etuosaa 8 asteen verran säätöjalkojen avulla. Projektorin kallistaminen ilmoitettuja rajoja enemmän voi aiheuttaa toimintahäiriöitä tai lyhentää kuluvien osien tai itse projektorin käyttöikää. Turvatangon ja uran käyttö Myymälöistä saatava, halkaisijaltaan 10 mm mittainen turvaketju tai -lanka voidaan kiinnittää projektorin turvatankoon varkauden estämiseksi. Laitteessa on myös turva-aukko Kensington-lukkoa varten. Katso tarkemmat tiedot turvalaitteen ohjekirjasta. VAROITUS aukkoa projektorin putoamisen estämiseen, niitä ei ole suunniteltu tähän tarkoitukseen. HUOM Turvatanko ja turva-aukko eivät yksin estä mahdollista varkautta. Ne on tarkoitettu käytettäväksi muiden varkaudenestoon tarkoitettujen keinojen lisäksi. Turvatanko Varmuusketju tai -lanka varkauksien varalle Turva-aukko 9

10 BLANK LASER ASPECT PUSH ENTER LASER INDICATOR Käyttövalmistelut Laitteiden liittäminen Lue kaikkien tähän projektoriin liitettävien laitteiden käyttöohjeet ennen liitäntöjen suorittamista. Varmista, että kaikki laitteet sopivat liitettäviksi tähän projektoriin ja hanki tarvittavat liitäntäkaapelit. Katso seuraavia kaavakuvia liitäntöjen suorittamiseksi. AUDIO OUT RGB OUT AUDIO OUT RGB OUT RS-232C PC LAN HDMI USB-A USB-laite SD-kortti SD CARD Kaukosäädin AUX I/O DC 5V 0.5A LAN Näyttöpääte AUDIO IN 1 AUDIO IN 2 RGB OUT RGB1 Y VIDEO CB/PB CR/PR HDMI RGB2 G/Y B/CB/PB B/CR/PR RGB IN R L R L AUDO AUDIO IN 3 IN 4 AUDIO OUT REMOTE CONTROL H V USB CONTROL Kaiuttimet AUDIO IN S-VIDEO OUT R L AUDO IN OUT VIDEO OUT R L AUDO IN OUT Y CB/PB CR/PR COMPONENT VIDEO OUT R L AUDO IN OUT Videonauhuri/DVD-soitin VAROITUS Varo vahingoittamasta kaapeleita, älä koskaan käytä vahingoittuneita kaapeleita. HUOMAUTUS Katkaise virta kaikista laitteista ja irrota niiden verkkojohdot pistorasiasta ennen laitteiden liittämistä projektoriin. Jos projektoriin liitetään laite, jonka virta on kytkettynä, saattaa siitä aiheutua erittäin kova ääni tai muita häiriöitä, jotka voivat aiheuttaa toimintahäiriöitä tai vahingoittaa liitettävää laitetta tai projektoria. Käytä sopivia varusteisiin kuuluvia tai tähän tehtävään tarkoitettuja kaapeleita. Kysy neuvoa jälleenmyyjältä muista kaapeleista, joihin ehkä vaaditaan paikallisten vaatimusten mukainen erityinen pituus tai ferriittisydän. Jos kaapelissa on säikeistö ainoastaan toisessa päässä, liitä säikeistöllä varustettu pää projektoriin. aiheuttaa toimintahäiriöitä vai vahingoittaa laitetta tai projektoria. 10

11 Käyttövalmistelut Laitteiden liittäminen (jatkuu) HUOM Lue ennen liitäntöjen tekemistä liitettävien laitteiden käyttöohjeet ja varmista, että kaikki laitteet sopivat liitettäviksi tähän projektoriin. Ennen PC:n liittämistä, tarkista signaalitaso, signaalin ajoitus ja resoluutio. - Muista tarkistaa asia verkostonhallinnasta. Älä liitä LAN-porttia verkkoon, jossa voi olla liian suuri jännite. - Jotkut signaalit saattavat tarvita adapterin tähän projektoriin tuloa varten. - Joissakin tietokoneissa on useita näyttöruututiloja, jotka saattavat sisältää tähän projektoriin soveltumattomia signaaleja. - Vaikka projektori pystyy näyttämään resoluutioltaan jopa UXGA (1600X1200) signaaleja, signaalit muutetaan projektorin paneelin resoluutioon ennen niiden näyttöä. Paras näyttötulos saavutetaan, kun tulosignaalin ja projektorin paneelin resoluutiot ovat samat. Liitäntöjä tehdessäsi varmista, että liittimen muoto sopii porttiin, johon liitäntä tulee tehdä. Ja varmista, että ruuvikiristeisten liittimien ruuvit on kiristetty. Kun haluat liittää kannettavan tietokoneen projektoriin, varmista että tietokoneen ulkoinen RGB-lähtö on aktivoitu. (Aseta kannettava tietokone CRT-näytölle tai samanaikaiselle LCD- ja CRT-näytölle.) Katso kannettavan tietokoneen käyttöohjeesta lisätietoja edellisen vaiheen toteuttamisesta. Kun kuvan resoluutio on muutettu tietokoneella tulosta riippuen, automaattinen säätötoiminto saattaa kestää jonkin aikaa, eikä sitä ehkä voida suorittaa loppuun. Tässä tapauksessa Windows-järjestelmän uuden resoluution valintaa varten olevaa "Kyllä/Ei" valintaruutua ei ehkä ilmesty näyttöön. Silloin resoluutio palautuu takaisin alkuperäiseksi. Resoluution muuttamiseen suositellaan käytettäväksi muita CRT- tai LCD-näyttöpäätteitä. Joissakin tapauksissa tämä projektori ei näytä kuvaa oikein, tai ei näytä valkokankaalla kuvaa lainkaan. Esimerkiksi automaattinen säätö ei ehkä toimi oikein joillakin tulosignaaleilla. Yhdistetty tahdistettu, tai tahdistettu G-tulosignaali saattaa sekoittaa projektorin toiminnot, jolloin projektori ei pysty näyttäämään kuvaa oikein. Tämän mallin HDMI-portti on yhteensopiva HDCP:n kanssa (High-bandwidth Digital Content Protection) ja pystyy näin ollen näyttämään videosignaalin HDCPyhteensopivasta DVD-soittimesta tai vastaavasta. Kytke ja käytä -kelpoisuudesta Kytke ja käytä on järjestelmä, johon kuuluu tietokone, sen käyttöjärjestelmä ja oheislaitteet (esim. näyttölaitteet). Tämä projektori on yhteensopiva VESA DDC 2B: n kanssa. Kytke ja käytä -menetelmää voidaan käyttää liittämällä tämä projektori tietokoneeseen, joka on VESA DDC -yhteensopiva (display data channel). Tätä toimintoa voit käyttää hyväksesi liittämällä RGB-kaapeli RGB1-porttiin (DDC 2B -yhteensopiva). Kytke ja käytä -järjestelmä ei ehkä toimi oikein, jos yritetään muun tyyppistä liitäntää. Käytä tietokoneesi normaaleja ajureita, sillä tämä projektori on kytke ja käytä -näyttöpääte. HUOM HDMI HDMI tukee seuraavia signaaleja. -Videosignaali: 525i(480i),525p(480p),625i(576i),750p(720p),1125i(1080i), 1125p(1080p) -PC-signaalit: Katso Käyttäjän ohjekirja Tekninen osa -Audiosignaali: Formaatti lineaari-pcm Sampling Frequency 48kHz / 44.1kHz / 32kHz Projektori voidaan liittää toiseen laitteeseen, jossa on HDMI tai DVI -liitin, mutta joidenkin laitteiden kanssa projektori ei ehkä toimi oikein, esimerkiksi ei videota, tai ei audiota. Varmista, että käytät HDMI-kaapelia, jossa on HDMI-merkintä. Kun projektori on liitetty laitteeseen, jossa on DVI-liitin, käytä DVI - HDMI -kaapelia HDMI-tuloon liittämiseen, ja audiokaapelia audiotuloon liittämiseen. 11

12 Käyttövalmistelut USB-laitteen käyttäminen USB-massamuistiin, esimerkiksi USB-muistiin, tallennettujen kuvien katseleminen vaatii laitteen asettamista AUX I/O -porttiin. Ennen kuin poistat USB-massamuistin, varmista että POISTA MEDIA -toimenpiteet on suoritettu käyttämällä ESITYS ILMAN PC :TÄ -valikkoa MIU-valikossa. SD-kortin käyttäminen SD-massamuistiin, esimerkiksi SD-muistikorttiin, tallennettujen kuvien katseleminen vaatii laitteen asettamista SD-korttipaikkaan. Tai silloin kun halutaan käyttää langatonta verkkotoimintoa, lataa sisäisen kello paristo ( 69) ja aseta korttipaikkaan asianmukainen, valinnaisena varusteena myytävä langaton verkkokortti ( 77). SD-kortin asettaminen paikalleen Varmista, että projektorin virtakytkin ei ole liitettynä 1. projektoriinvain langattomalle verkkokortille. Poista SD-korttipaikan kansi. Sen jälkeen aseta SD-kortti varovasti kokonaan 2. SD-korttipaikkaan, sijoita SD-korttipaikan kansi takaisin paikalleen. Korttipaikan kannen lukitseminen turvallisuuden vuoksi Viistokulma Laitteen mukana toimitetun korttipaikan kannen lukon käyttäminen voi estää SD-korttipaikan kannen avautumisen. Avaa korttipaikan kannen lukon kaksi levyä, jotta saat levyjen kärjet yhteen 1. ja työnnä sitten kärjet SD-korttipaikan kannen lukossa olevaan reikään. Kohdista levyjen rungot yhteen. Sijoita sen jälkeen riippulukko tai 2. numerolukko kannen lukon reikään. SD-kortin poistaminen Suorita POISTA-toimenpiteet käyttämällä ESITYS ILMAN PC :TÄ -valikkoa 1. MIU-valikossa. vain SD-massamuistikortille. Kytke projektori pois päältä ja irrota virtajohto projektorista vain langattomalle 2. verkkokortille. Poista SD-korttipaikan kansi. Kun olet poistanut SD-kortin, aseta SDkorttipaikan kansi takaisin 3. paikalleen. HUOMAUTUS laitekohtaisen verkkokortin hankkimista. Langattoman verkkokortin myyminen tai käyttäminen on kiellettyä tietyissä maissa ja alueilla. Käytä korttia vain maassa tai alueella, josta sen ostit. Kysy lisätietoja jälleenmyyjältä. Langatonta verkkokorttia käytettäessä FCC:n radiotaajuussäteilylle altistumista koskevien vaatimusten noudattaminen edellyttää, että tämän lähettimen antenni asennetaan siten, että se on vähintään 20 cm:n etäisyydellä ihmisistä eikä sitä saa asentaa samaan paikkaan tai käyttää yhdessä minkään muun antennin tai lähettimen kanssa. Ennen kuin käytät projektoria langallisella LAN-yhteydellä, poista langaton verkkokortti. 12 SD-korttipaikan kansi (SD-korttipaikka on sisäpuolella) AUX I/O -portti SD CARD SD CARD SD CARD

13 Käyttövalmistelut Virtalähteen liitäntä Liitä verkkojohdon liitin projektorin verkkotuloon. 1. Liitä verkkojohdon pistoke kunnolla pistorasiaan. 2. Verkkotulo Verkkojohdon liitin ulosottoon VAROITUS väärä tai viallinen liitäntä saattaa aiheuttaa tulipalon ja/tai sähköiskun. Käytä ainoastaan projektorin mukana toimitettua verkkojohtoa. Jos johto on vioittunut, ota yhteyttä jälleenmyyjän ja pyydä uusi johto. Virtajohto tulee vain liittää pistokkeeseen, jonka jännite on virtajohtoon sopiva. Verkkolähteen tulee olla lähellä projektoria ja helposti saatavilla. Irrota verkkojohto kun haluat kytkeä laitteen kokonaan irti. Älä koskaan tee muutoksia verkkojohtoon. 13

14 Kaukosäädin Kaukosäädin Laserosoitin Kaukosäätimessä on laserosoitin sormen tai sauvan asemesta. Kun LASER-painiketta painetaan, laite lähettää lasersäteen ja LASER INDICATOR -merkkivalo syttyy. LASER INDICATOR LASER-painike VAROITUS sijasta. Älä koskaan katso suoraan lasersäteeseen äläkä kohdista sädettä kehenkään. Lasersäde saattaa aiheuttaa näköongelmia. HUOMAUTUS Muiden kuin tässä kuvattujen säätimien tai säätöjen käyttäminen tai toimenpiteiden suorittaminen saattaa altistaa vaaralliselle säteilylle. Paristojen asettaminen Sijoita paristot paikalleen ennen kaukosäätimen käyttämistä. Jos kaukosäädin alkaa toimia virheellisesti, vaihda paristot. Jos kaukosäädintä ei aiota käyttää pidemmällä aikavälillä, poista paristot kaukosäätimestä ja säilytä niitä turvallisessa paikassa. Liu'uta paristosuojusta 1. taaksepäin ja irrota se nuolen suuntaisesti. Linjaa ja sijoita kaksi AA-paristoa 2. (HITACHI MAXELL, osa nro. LR6 tai R6P) plus- ja miinusnapojen mukaisesti kaukosäätimessä osoitetulla tavalla. Sijoita paristosuojus nuolensuuntaisesti ja napsauta se takaisin paikalleen. 3. VAROITUS Käsittele aina paristoja varoen ja käytä niitä vain ohjeiden mukaisesti. Paristojen asiaton käyttö saattaa aiheuttaa niiden räjähtämisen, halkeamisen tai vuotamisen, mikä taas voi aiheuttaa tulipalon, vammoja ja/tai ympäristön saastumisen. Käytä ainoastaan ohjeissa mainittuja paristoja. Älä käytä erityyppisiä paristoja yhdessä. Älä sekoita uusia paristoja käytettyjen kanssa. Paristoja vaihdettaessa varmista, että uusien paristojen plus- ja miinusnavat on suunnattu oikein. Pidä paristot lasten ja lemmikkieläinten ulottumattomilla. Älä lataa, oikosulje, juota tai purkaa paristoa. Älä päästä paristoa tuleen tai veteen. Säilytä paristoja pimeässä, viileässä ja kuivassa paikassa. Jos havaitset pariston vuotaneen, pyyhi vuotanut neste pois ja vaihda paristo uuteen. Jos vuotanutta ainetta pääsee iholle tai vaatteille, huuhtele likaiset kohdat heti vedellä. Noudata paikallisia paristojen hävittämistä koskevia säännöksiä. 14

15 Kaukosäädin Kaukosäätimen signaalista Kaukosäädin toimii projektorin kaukosäätimen tunnistimien avulla. Projektorissa on kolme kaukosäätimen tunnistinta - edessä, yläosassa ja takaosassa. Tunnistimet voidaan vuorollaan kytkeä päälle tai pois käyttämällä kohtaa "KAUKOVASTAANOTIN" kohdassa PALVELU valikossa VALINNAT ( 47) Kun tunnistin on aktivoitu, se havaitsee signaalin seuraavilla alueilla. Etu- ja ylätunnistimet: 60 astetta (30 astetta vasemmalle ja oikealle tunnistimesta) 3 metrin alueella. Takatunnistin: 40 astetta (20 astetta vasemmalle ja oikealle tunnistimesta) 3 metrin alueella. HUOM Kaukosäätimen signaalin heijastaminen valkokankaalle tai vastaavalle voi olla käytettävissä. Jos signaalin lähettäminen suoraan tunnistimeen on vaikeaa, kokeile signaalin heijastamista. Kaukosäädin käyttää infrapunavaloa signaalien lähettämiseksi projektoriin (luokan 1 LED), joten varmista, että käytät kaukosäädintä paikassa, jossa ei ole esteitä, jotka voisivat estää kaukosäätimen signaalin pääsyn projektoriin. Kaukosäädin ei mahdollisesti toimi kunnolla, jos projektorin kaukosäätimen tunnistimeen osuu voimakas valo (kuten suora auringonvalo) tai hyvin lähellä oleva valo (kuten vaihtosuuntaajan loistelamppu). Säädä projektorin asentoa tällaisten valojen välttämiseksi. 30º 30º 30º 30º Noin 3 m 20º 20º Noin 3 m Kaukosäätimen signaalin taajuuden muuttaminen Varusteisiin kuuluvassa kaukosäätimessä voidaan valita signaalin taajuudelle tila 1 tai tila 2. Jos kaukosäädin ei toimi kunnolla, yritä vaihtaa signaalin taajuutta. Muista, että kaukosäätimellä ohjattavan projektorin kohta "KAUKOTAAJUUS" kohdassa PALVELU valikossa VALINNAT ( 47) tulee asettaa samaan tilaan kuin kaukosäädin. Aseta kaukosäätimen tila siirtämällä paristotilan kannen sisäpuolella olevaa taajuuskytkimen nuppia valittavan tilanumeron asentoon. Kaukosäätimen takaosa 2 1 Noin 3 m Paristokotelon kannen sisäpuoli Taajuuskytkin 15

16 PUSH ENTER Kaukosäädin Käyttö langallisena kaukosäätimenä Varusteisiin kuuluva kaukosäädin toimii langallisena kaukosäätimenä, kun sen takaosassa oleva langallisen säädön portti liitetään projektorin takaosassa olevaan REMOTE CONTROL -porttiin audiokaapelilla, jossa on halkaisijaltaan 3.5 mm mittaiset stereominipistokkeet. Tämä toiminto on hyödyllinen silloin, kun kaukosäätimen signaalin lähetys projektoriin on vaikeaa olosuhteista johtuen. HUOM Liitä kaukosäädin projektoriin audiokaapelilla, jossa on halkaisijaltaan 3.5 mm mittaiset stereominipistokkeet. Käyttö tavallisena PC-hiirenä ja näppäimistönä Varusteisiin kuuluva kaukosäädin toimii tavallisena PC:n hiirenä ja näppäimistönä, kun projektorin USB-portti (tyyppi B) liitetään PC:n USB-porttiin (tyyppi A) USB-kaapelilla. (1) Hiiren vasen painike Kun painat painiketta sen keskeltä, toimii se samoin kuin hiiren vasenta näppäintä painettaessa. Kun painat tätä painiketta johonkin valittavina olevista kahdeksasta eri suunnasta, voit liikuttaa PC:n osoitinta valkokankaalla haluttuun suuntaan. (2) Hiiren oikea painike Painikkeen painaminen toimii samoin kuin jos painaisit hiiren oikeanpuoleista näppäintä. (3) Vipukatkaisija (6) PAGE UP -painike Tämä painike toimii samoin kuin PAGE UP -näppäin näppäimistössä. (7) PAGE DOWN -painike Tämä painike toimii samoin kuin PAGE DOWN -näppäin näppäimistössä. HUOM Jos tämän laitteen hiiri + näppäimistö -toiminto ei toimi oikein, tarkista seuraavat seikat: - Kun USB-kaapeli liitetään projektorin PC:hen, jossa on sisäänrakennettu osoitinlaite (esim. paikannuspallo) kuten kannettavassa PC:ssä, avaa BIOS-asetusvalikko, valitse sieltä ulkoinen hiiri ja säädä sisäänrakennettu osoitustoiminto pois päältä, sillä on mahdollista että sisäänrakennetulla osoitintoiminnolla on etusija tässä toiminnossa. - Windows 95 OSR 2.1 tai uudempi versio tarvitaan tähän toimintoon. On myös mahdollista, että tämä toiminto ei toimi riippuen PC:n asetuksista ja hiiren ajureista. - Kahden tai useamman näppäimen käyttö samanaikaisesti on mahdotonta, lukuunottamatta hiiren vedä ja pudota -toimintoa. - Tämä toiminto käynnistyy vain silloin, kun projektori toimii oikein. 16 STANDBY/ON VIDEO RGB BLANK ASPECT PAGE UP LASER ESC MENU RESET POSITION AUTO LASER INDICATOR PAGE DOWN MAGNIFY MY BUTTON VOLUME ON 1 MUTE OFF 2 FREEZE KEYSTONE SEARCH USB-portti USB (1) (3) (4) (6) BLANK ASPECT PUSH ENTER PAGE UP LASER ESC MENU RESET POSITION AUTO PUSH ENTER ASPECT PAGE DOWN BLANK LASER tietokoneeseen LASER INDICATOR (2) (5) (7)

17 Virta päälle/pois päältä Virran päälle kytkeminen Virta päälle/päältä Varmista, että virtajohto on lujasti ja oikein liitetty projektoriin ja pistorasiaan. Poista linssin suojus ja aseta virtakatkaisija asentoon ON (merkitty "I"). Virran merkkivalo palaa oranssina ( 72). Odota sitten hetki, sillä painikkeet eivät ehkä toimi muutamaan sekuntiin. Paina STANDBY/ON -painiketta projektorissa tai kaukosäätimessä. Projektorin lamppu syttyy ja POWER-ilmaisin alkaa vilkkua vihreänä. Kun virta on kokonaan kytketty päälle, ilmaisin lakkaa vilkkumasta ja palaa jatkuvasti vihreänä. Valitse kuvan näyttöä varten tulosignaali luvussa "Tulosignaalin valinta" kuvatulla tavalla ( 19). Virran päältä kytkeminen STANDBY/ON -painike POWER-ilmaisin Virtakatkaisija Paina STANDBY/ON -painiketta projektorissa tai kaukosäätimessä. Viesti "Kytke virta pois?" näkyy näytössä noin 5 sekunnin ajan. Paina STANDBY/ON -painiketta projektorissa tai kaukosäätimessä uudelleen viestin ilmestyessä. Projektorin lamppu sammuu ja POWER-ilmaisin alkaa vilkkua oranssina. Kun POWER-ilmaisin lakkaa vilkkumasta ja palaa tasaisen oranssina, lamppu on jäähtynyt kokonaan. Varmista, että virran merkkivalo palaa tasaisen oranssina ja käännä virtakatkaisija asentoon OFF (merkitty "O"). POWER-merkkivalo sammuu. Kiinnitä linssin suojus. Älä sytytä projektoria uudelleen vähintään 10 minuutin aikana heti sen sammuttamisen jälkeen. Projektorin sytyttäminen uudelleen liian pian saattaa lyhentää tiettyjen kulutusosien käyttöikää. VAROITUS Kun projektorin virta kytketään päälle, heijastaa se voimakasta valoa. Älä katso projektorin linssiin äläkä projektorin sisään siinä olevista aukoista. Älä kosketa lampun suojuksen ja tuuletusaukkojen lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, alueet ovat erittäin kuumat. HUOM Käynnistä virta päälle / pois päältä oikeassa järjestyksessa. Käynnistä virta aina ensin projektorissa ennen siihen liitettyjen laitteiden virran kytkemistä. Katkaise virta aina projektorista viimeiseksi siihen liitettyjen laitteiden virran katkaisun jälkeen. Ennen kuin katkaiset virran projektorista, varmista että POISTA MEDIA -toimenpide on suoritettu MIU-valikon ESITYS ILMAN PC :TÄ -valikossa, jos käytät SD-korttia tai USB-muistia ( 58). Kun AUTOM VIR KYT -toiminto VALINNAT-valikossa on asetettu kohtaan PÄÄLLE, ja jos virta katkaistiin edellisellä kerralla virtakatkaisijasta, virtakatkaisijaa uudelleen kääntämällä projektorin lamppu syttyy ilman STANDBY/ON painikkeen painamista ( 43). Käytä katkaisukytkintä ( 74) vain silloin, kun projektoria ei sammuteta normaalia menettelytapaa noudattaen. 17

18 Käyttö 1. Käyttö Äänenvoimakkuuden säätö PUSH ENTER Paina VOLUME-painiketta kaukosäätimessä. PAGE UP PAGE DOWN Näyttöön ilmestyy valintaikkuna, joka auttaa äänenvoimakkuuden säätämisessä. ESC MENU RESET 2. POSITION AUTO Valintaikkuna suljetaan ja toimenpide lopetetaan painamalla MAGNIFY MY BUTTON VOLUME VOLUME-painiketta uudelleen. Vaikka et tekisi mitään, valintaikkuna ON 1 MUTE katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. Jos senhetkisen kuvan tuloportille ei ole valittu audioporttia, äänenvoimakkuutta ei voi säätää. Katso kohtaa AUDIO valikosta AUDIO. ( 38) Äänen tilapäinen mykistäminen 1. Paina MUTE-painiketta kaukosäätimessä. Näyttöön ilmestyy valintaikkuna, joka ilmoittaa että ääni on mykistetty. POSITION AUTO Ääni palautetaan painamalla MUTE- tai VOLUME-painiketta. ON 1 Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti OFF 2 näytöltä muutaman sekunnin kuluttua. mykistettynä. Katso kohtaa AUDIO valikosta AUDIO. ( 38) MAGNIFY MY BUTTON VOLUME MUTE FREEZE KEYSTONE SEARCH Tulosignaalin valinta 1. Paina INPUT-painiketta projektorissa. Joka kerran kun painat painiketta, projektori kytkee tuloportin alla esitetyn mukaisesti. RGB 1 RGB 2 HDMI MIU VIDEO S-VIDEO COMPONENT (Y, CB/PB, CR/PR) 1. Paina kaukosäätimen RGB-painiketta RGB-signaalin tuloportin valitsemiseksi. Joka kerran kun painat painiketta, projektori kytkee RGBportin alla esitetyn mukaisesti. RGB 1 RGB 2 HDMI MIU LASER INDICATOR STANDBY/ON VIDEO RGB Jos RGB-painiketta painetaan (kun ollaan vaihtamassa VIDEO-signaalista RGBsignaaliin) silloin kun PÄÄLLE-toiminto on valittu AUTOM. HAKU -kohdassa VALINNAT-valikossa, projektori tarkastaa ensin RGB 1 -portin. Jos portissa ei havaita tulosignaalia, projektori tarkistaa muut portit yllä olevassa järjestyksessä. (jatkuu seuraavalla sivulla) 18

19 Tulosignaalin valinta (jatkuu) 1. Paina kaukosäätimen VIDEO-painiketta videosignaalin tuloportin valitsemiseksi. Joka kerran kun painat painiketta, projektori kytkee videoportin alla esitetyn mukaisesti. COMPONENT (Y, CB/PB, CR/PR) S-VIDEO VIDEO Käyttö LASER INDICATOR STANDBY/ON VIDEO RGB Jos VIDEO-painiketta painetaan (kun ollaan vaihtamassa RGB-signaalista VIDEOsignaaliin) silloin kun PÄÄLLE-toiminto on valittu AUTOM. HAKU -kohdassa VALINNATvalikossa, projektori tarkastaa ensin COMPONENT (Y, CB/PB, CR/PR) -portin. Jos portissa ei havaita tulosignaalia, projektori tarkistaa muut portit yllä olevassa järjestyksessä. Tulosignaalin etsintä 1. Paina SEARCH-painiketta kaukosäätimessä. Projektori alkaa tarkastaa tuloportteja alla esitetyssä järjestyksessä löytääkseen tulosignaalin. Kun tulosignaali löytyy, projektori lopettaa etsinnän ja näyttää kuvan. Jos signaalia ei löydy, projektori palaa ennen tätä toimintoa valittuun tilaan. MAGNIFY MY BUTTON VOLUME ON 1 OFF 2 MUTE FREEZE KEYSTONE SEARCH RGB 1 RGB 2 HDMI MIU COMPONENT (Y, CB/PB, CR/PR) S-VIDEO VIDEO Kuvasuhteen valinta 1. "Suora muoto" asetuksella ( 56). Paina ASPECT-painiketta kaukosäätimessä. Joka kerran kun painat painiketta, projektori kytkee kuvasuhteen kulloisenkin tilan. RGB- tai MIU-signaalille NORMAALI 4:3 16:9 PIENI HDMI-signaalille NORMAALI 4:3 16:9 14:9 PIENI ASPECT Videosignaalille, S-videosignaalille tai component-videosignaalille 4:3 16:9 14:9 PIENI Ei signaalia 4:3 (kiinteä) 19

20 1. Käyttö Zoomauksen ja tarkkuuden säätö 2. Zoomausrengas Säädä näytön koko zoomausrengasta käyttämällä. Käytä tarkennusrengasta kuvan tarkentamiseen. Ylös Tarkennusrengas Linssin siirron säätö Käytä vertikaalista linssin siirtosäädintä kuvan siirtämiseksi ylöspäin tai alaspäin. Käytä horisontaalista linssin siirtosäädintä kuvan siirtämiseksi ylöspäin tai alaspäin. 2/5 1/10 YLÖS Linssin siirron suojus ALAS HUOM Kun säädetään vertikaalinen linssin siirto vasempaan, on suositeltavaa siirtää kuvaa ylöspäin. 1/10 VASEN OIKEA Automaattisen säätötoiminnan käyttäminen 1. Paina AUTO-painiketta kaukosäätimessä. ESC MENU RESET RGB- tai MIU-signaalille POSITION AUTO Pystyasento, vaaka-asento ja vaakavaihe säädetään MAGNIFY MY BUTTON VOLUME automaattisesti. Varmista, että ohjelmistoikkuna on asetettu maksimikokoonsa ennen tämän toiminnon käyttöä. Tumma kuva saattaa silti säätyä virheellisesti. Säätöä tehdessäsi käytä kirkasta kuvaa. Videosignaalille ja s-videosignaalille Kullekin tulosignaalille parhaiten sopiva videoformaatti valitaan automaattisesti. Tämä toiminto on käytettävissä vain silloin, kun on valittu AUTO kohtaan VIDEOFORM. valikossa LIITÄNNÄT ( 33). Pystyasento ja vaaka-asento säätyvät automaattisesti oletusarvoon. Component-videosignaalille Pystyasento, vaaka-asento ja vaakavaihe säädetään automaattisesti oletusarvoksi. se ei ehkä toimi oikein tiettyjen tulosignaalien kanssa. Kun tämä toiminto suoritetaan videosignaalille, kuvan ulkopuolella saattaa näkyä esimerkiksi ylimääräisiä juovia. EI KÄYTÖSSÄ -toiminto on valittu AUTOM. SÄÄTÖ -kohdassa VALINNATvalikon PALVELU-valikossa ( 46). ENTER PAGE UP PAGE DOWN 20

21 Käyttö Asennon säätö 1. PUSH ENTER Paina POSITION-painiketta kaukosäätimessä. PAGE UP PAGE DOWN SIJAINTI-ilmoitus ilmestyy näyttöön. 2. ESC MENU RESET POSITION AUTO Kun haluat palauttaa toimenpiteen alkutilaan, paina RESETpainiketta kaukosäätimessä säädön aikana. MAGNIFY MY BUTTON VOLUME Toiminnon päättämiseksi paina POSITION-painiketta uudelleen. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. Kun tämä toiminto suoritetaan videosignaaliin, s-videosignaaliin tai component-videosignaaliin, kuvan ulkopuolella saattaa näkyä esimerkiksi ylimääräisiä juovia. Kun tämä toiminto suoritetaan videosignaaliin, s-videosignaaliin tai componentvideosignaaliin, jonka tulosignaali COMPONENT-portista on 525i(480i) tai 625i(576i), säädön laajuus riippuu NÄYTTÖ-valikon kohdasta YLI PYYH ( 30). Säätöä ei voi suorittaa jos YLI PYYH on asetettu arvoon 10. Keystone-vääristymien korjaaminen 1. Paina KEYSTONE-painiketta kaukosäätimessä. Näyttöön ilmestyy valintaikkuna, joka auttaa sinua vääristymän korjaamisessa. 2. 1) AUTOM. toteuttaa vertikaalisen Keystone-vääristymän korjauksen automaattisesti. 2) MANUAALINEN näyttää valintaikkunan Keystone-vääristymän korjaamista varten. tai ) ja Valintaikkuna suljetaan ja toimenpide lopetetaan painamalla KEYSTONEpainiketta uudelleen. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. MAGNIFY MY BUTTON VOLUME ON 1 OFF 2 MUTE FREEZE KEYSTONE SEARCH Joillakin tulosignaaleilla tämä toiminto ei välttämättä toimi hyvin. valikossa, ja jos projektorin näyttö on vinossa tai kallellaan alaspäin, tämä toiminto ei ehkä toimi kunnolla. Kun zoomaussäätö on asetettu asetoon TELE (teletarkennus), tämä toiminto saattaa olla liian voimakas. Tätä toimintoa tulee käyttää silloin, kun zoomaussäätö on asetettu kokonaan laajakulmalle LEVEYS (laajakulmatarkennus) aina kun se on mahdollista. Jos projektori on sijoitettu tasolle (noin ±3 ), tämä toiminto ei ehkä toimi kunnolla. Jos projektori on asetettu lähes ±30 asteen tai suurempaan kallistuskulmaan, tämä toiminto ei ehkä toimi kunnolla. Jos vertikaalista linssin säätöä ei ole asetettu kokonaan ylöspäin (ei ole asetettu kokonaan alaspäin valinnaisella linssityypillä FL-601 ( 46)), tämä toiminto ei ehkä toimi kunnolla. Jos horisontaalista linssin siirtoa ei ole asetettu keskelle, tämä toiminto ei ehkä toimi kunnolla. Tätä toimintoa ei voi käyttää silloin, kun siirtymän tunnistin on kytkettynä ( 52). 21

22 Käyttö Suurennustoiminnon käyttäminen 1. Paina ON-painiketta kohdasta MAGNIFY kaukosäätimessä. ESC MENU RESET "SUURENNUS"-ilmaisin ilmestyy näyttöön ja projektori siirtyy POSITION AUTO SUURENNUS-tilaan. Kun MAGNIFY-kohdan ON-painiketta MAGNIFY MY BUTTON VOLUME ON 1 painetaan ensimmäiseksi projektorin käynnistämisen jälkeen, MUTE kuva zoomataan kahdesti. Ilmoitus katoaa muutaman sekunnin kuluttua, jos mitään toimenpidettä ei suoriteta. 2. näkyvä kuva voidaan zoomata neljään kertaan. Zoomausaluetta voidaan siirtää painamalla POSITION-painiketta SUURENNUS- Zoomaustilan viimeistelemiseksi paina POSITION-painiketta uudelleen. SUURENNUS-tilasta poistutaan ja näyttö palautetaan normaaliksi painamalla kaukosäätimen OFF-painiketta MAGNIFY-kohdassa. tulosignaalia muutetaan tai silloin kun näytön ehtoja muutetaan. palautuu ennalleen kun projektori poistuu SUURENNUS-tilasta. HUOM Zoomin taso voidaan hienosäätää. Tarkkaile huolellisesti valkokangasta haluamasi tason löytämiseksi. Valkokankaan pysäyttäminen 1. Paina FREEZE-painiketta kaukosäätimessä. MAGNIFY MY BUTTON VOLUME ON 1 "PYSÄYTYS" -ilmoitus ilmestyy näyttöön (vaikka ilmoitusta MUTE OFF 2 ei näy silloin, kun POIS-tila on valittu kohtaan VIESTI FREEZE KEYSTONE SEARCH valikossa KUVARUUTU ( 42)), ja projektori siirtyy PYSÄYTYS-tilaan, jolloin kuva pysähtyy. PYSÄYTYS-tilasta poistutaan ja näyttö palautetaan normaaliksi painamalla FREEZE-painiketta uudelleen. projektorin tai kaukosäätimen painikkeita STANDBY/ON, SEARCH, RGB, VIDEO, BLANK, AUTO, VOLUME, MUTE, KEYSTONE, MENU, MAGNIFY ja MY BUTTON1/2 (paitsi jos OMA MUISTI tai KUVAMUOTO on valittu) ( 45). ajan, LCD-paneeli saattaa palaa kiinni. Älä jata projektoria PYSÄYTYS-tilaan liian pitkäksi aikaa. 22

23 Käyttö Valkokankaan tilapäinen tyhjentäminen 1. Paina BLANK-painiketta kaukosäätimessä. Tyhjä näyttö ilmestyy näkyviin tulosignaalin näytön sijasta. Katso kohtaa TYHJÄ valikosta KUVARUUTU ( 39). Tyhjästä näytöstä poistumista ja tulosignaalin näyttöön palaamista varten paina BLANK-painiketta uudelleen. tai kaukosäätimen painikkeista painetaan (lukuunottamatta ASPECT-, POSITION-, MAGNIFY- tai FREEZE-painikkeita sekä MY BUTTON1/2 -painiketta, jos AUTO KEYSTONE tai OMA MUISTI tai KUVAMUOTO on valittu ( 45)). BLANK LASER HUOM Ääntä ei ole liitetty tyhjän näytön toimintoon. Jos on tarpeen, säädä äänenvoimakkuus tai vaimennus ensin. 23

24 Käyttö Valikkotoiminnon käyttö Tässä projektorissa on seuraavat valikot: KUVA, NÄYTTÖ, LIITÄNNÄT, SÄÄTÖ, AUDIO, KUVARUUTU, VALINNAT, MIU ja HELP. VAL. HELP. VAL. koostuu usein käytetyistä toiminnoista ja muut valikot on luokiteltu kukin eri tarkoituksensa mukaan ja koottu edistyneeseen valikkoon. Kaikki valikoita käytetään samalla tavalla. Seuraavassa on kuvattu valikkojen peruskäyttö. 1. ENTER-painike Kohdistinpainikkeet MENU-painike RESET-painike Paina MENU-painiketta kaukosäätimessä tai yhtä projektorin kohdistinpainikkeista. Näkyviin ilmestyy Edistynyt VALIKKO tai HELP. VAL., jolla on etusija heti virrankytkennän jälkeen. Jos haluat vaihtaa valikkoasemaa, käytä kohdistinpainikkeita POSITIONpainikkeen painamisen jälkeen. Silloin kun projektori näyttää mitä tahansa valikkoa, projektorin MENU-painike toimii kohdistinpainikkeena. HELP. VAL. -valikossa Jos haluat vaihtaa edistyneeseen VALIKKOON, valitse 2. "Siirry ed. valikkoon..." Edistynyt VALIKKO -valikossa 2. Jos haluat siirtyä HELP. VAL. -valikkoon, valitse HELP. VAL. painiketta kaukosäätimessä ja valitse tietty kohta. Valitun valikon näyttö aktivoituu. 3. kaukosäätimessä ja siirry etenpäin. Valitun kohdan käyttövalikko ilmestyy näkyviin. 4. tietyntyyppisen tulosignaalin näkyessä. Kun haluat palauttaa toimenpiteen alkutilaan, paina RESET-painiketta kaukosäätimessä säädön aikana. Huomaa, että sellaisia kohtia, joiden toiminto tapahtuu samanaikaisesti käytön aikana (esim. KIELI, H VAIHE, ÄÄNI, jne.) ei voida palauttaa alkutilaan. kohdistinpainiketta projektorissa tai kaukosäätimessa, tai ESC-painiketta kaukosäätimessä. Paina MENU-painiketta kaukosäätimessä uudelleen valikon sulkemiseksi ja säädön lopettamiseksi. 5. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä 10 sekunnin kuluttua. 24 ASPECT PUSH ENTER PAGE UP ESC MENU RESET POSITION AUTO PAGE DOWN

25 HELP. VAL. HELP. VAL. Valikossa HELP. VAL: voit suorittaa alla olevassa taulukossa esitetyt toiminnot. projektorissa tai kaukosäätimessä. Suorita sitten säätö seuraavan taulukon mukaisesti. KUVASUHDE AUTO KEYSTONE SUORITA KEYSTONE KEYSTONE Katso kohta KUVASUHDE valikosta NÄYTTÖ ( 30). Katso kohta AUTO KEYSTONE SUORITA valikossa SÄÄTÖ ( 36). Katso kohta KEYSTONE valikosta SÄÄTÖ ( 36). Katso kohta KEYSTONE valikosta SÄÄTÖ ( 37). Kuvatyyppitilat ovat GAMMA ja VÄRI LÄMP. tilojen yhdistelmiä. Valitse heijastuslähteelle sopiva kuvatyypin tila. NORMAALI ELOKUVA DYNAAMINEN TAUL (MUST) KUVAMUOTO (jatkuu seuraavalla sivulla) PÄIVÄSAIKA VALK. TAULU TAUL (VIHR) VÄRI LÄMP GAMMA NORMAALI KESKI OLETUS #1 OLETUS ELOKUVA MATALA OLETUS #2 OLETUS DYNAAMINEN KORKEA OLETUS #3 OLETUS TAUL (MUST) SUURI KIRK-1 OLETUS #4 OLETUS TAUL (VIHR) SUURI KIRK-2 OLETUS #4 OLETUS VALK. TAULU KESKI OLETUS #5 OLETUS PÄIVÄSAIKA SUURI KIRK-3 OLETUS #6 OLETUS Kun GAMMA ja VÄRI LÄMP. yhdistelmä on erilainen ylläesitettyihin ennalta asetettuihin verrattuna, KUVAMUOTO-valikon näytössä näkyy OMA. Katso kohdat GAMMA ( 27) ja VÄRI LÄMP. ( 28) valikossa KUVA. Kun tämä toiminto on suoritettu, kuvassa saattaa näkyä esim. ylimääräinen juova. 25

26 HELP. VAL. HELP. VAL. (jatkuu) KIRKKAUS KONTRASTI VÄRI VÄRISAVY TERÄVYYS ÄÄNITASO PEILIKUVA PALAUTA SUODATIN IKÄ KIELI Siirry ed. valikkoon... Katso kohta KIRKKAUS valikosta KUVA ( 27). Katso kohta KONTRASTI valikosta KUVA ( 27). Katso kohta VÄRI valikosta KUVA ( 28). Katso kohta VÄRISAVY valikosta KUVA ( 28). Katso kohta TERÄVYYS valikosta KUVA ( 28). Katso kohta ÄÄNITASO valikosta SÄÄTÖ ( 37). Katso kohta PEILIKUVA valikosta SÄÄTÖ ( 37). Tämän toiminnon käyttäminen palauttaa kaikki valikon HELP. VAL. kohdat alkutilaan, lukuunottamatta SUODATIN IKÄ- ja KIELI -valintoja. painikkeella, nollaus suoritetaan. Ilmansuodattimen käyttöaika näkyy valikossa. Tätä toimintoa käyttämällä nollautuu suodattimen käyttöikä, jolla lasketaan ilmansuodattimen käyttöaikaa. painikkeella, nollaus suoritetaan. Katso kohta SUODATIN IKÄ valikossa VALINNAT ( 44). Katso kohta KIELI valikosta KUVARUUTU ( 39). painiketta käyttääksesi valikkoja KUVA, NÄYTTÖ, LIITÄNNÄT, SÄÄTÖ, AUDIO, KUVARUUTU, VALINNAT tai MIU. 26

27 KUVA-Valikko KUVA-Valikko KUVA-Valikossa voit suorittaa alla olevassa taulukossa esitetyt toiminnot. kohdistinpainiketta projektorissa tai kaukosäätimessä, tai ENTER-painiketta kaukosäätimessä säädön suorittamiseksi. Suorita sitten säätö seuraavan taulukon mukaisesti. KIRKKAUS KONTRASTI Vaalea Tumma Voimakas Heikko #1 OLETUS #1 OMA #2 OLETUS #2 OMA #3 OLETUS GAMMA (jatkuu seuraavalla sivulla) #6 OMA #3 OMA #6 OLETUS #5 OMA #5 OLETUS #4 OMA #4 OLETUS Kohdan OMA säätö Kun valitaan tila, jonka nimessä on sana OMA näkyviin tulee valintaikkuna, jonka avulla halutun toiminnon säätö voidaan suorittaa. Tämä toiminto on hyödyllinen silloin kun haluat vaihtaa tiettyjen värisävyjen kirkkautta. ENTER-painiketta painamalla voit valita näyttöön testikuvan, josta voit tarkistaa tehtyjen säätöjen vaikutuksen. Joka kerran kun painat ENTER-painiketta, kuvio muuttuu alla esitetyllä tavalla. Ei kuviota 9 asteen harmaa asteikko Kohotus 15 asteen harmaa asteikko. Kahdeksan taajuuskorjauksen säätöpalkkia vastaavat kahdeksaa testikuvion sävytasoa (9 asteen harmaa asteikko), lukuunottamatta vasemmassa reunassa olevaa tumminta sävyä. Jos haluat säätää testikuvan toista sävyä vasemmalta laskettuna, käytä taajuuskorjauksen säätöpalkkia "1". Testikuvion vasemmassa reunassa olevaa tumminta sävyä ei voida säätää millään taajuuskorjauksen säätöpalkeista. Kun tämä toiminto on suoritettu, näkyviin saattaa tulla juovia tai muita häiriöitä. 27

28 KUVA-Valikko KUVA-Valikko (jatkuu) KORKEA OLETUS KORKEA OMA KESKI OLETUS KESKI OMA MATALA OLETUS MATALA OMA SUURI KIRK-1 OLETUS SUURI KIRK-1 OMA SUURI KIRK-2 OLETUS SUURI KIRK-2 OMA VÄRI LÄMP VÄRI VÄRISAVY Kohdan OMA säätö Kun valitaan tila, jonka nimeen sisältyy -painikkeita, näkyviin tulee valintaikkuna, jonka avulla voidaan säätää valitun tilan TASOITUSja VAHVISTUS -asetukset. TASOITUS-säädöt muuttavat testikuvan kaikkien sävyjen värin voimakkuutta. VAHVISTUS-säädöt vaikuttavat pääasiassa testikuvioin kirkkaimpien sävyjen värin voimakkuuteen. painikkeilla. Voit valita näyttöön testikuvan ja tarkistaa säätöjen vaikutuksen painamalla ENTER-painiketta. Joka kerran kun painat ENTER-painiketta, kuvio muuttuu alla esitetyllä tavalla. Ei kuviota 9 asteen harmaa asteikko Kohotus 15 asteen harmaa asteikko Kun tämä toiminto suoritetaan, näkyviin saattaa tulla juovia tai muita häiriöitä. Voimakas Heikko Tämä toiminto voidaan valita vain videosignaalille, s-videosignaalille, komponenttivideosignaalille tai HDMI-signaalille. Vihertävä Punertava Tämä toiminto voidaan valita vain videosignaalille, s-videosignaalille tai component-videosignaalille. Voimakas Heikko TERÄVYYS Säätöä suoritettaessa saattaa esintyä kohinaa ja/tai kuva saattaa väristä hetken ajan. Kyseessä ei ole häiriötoiminto. (jatkuu seuraavalla sivulla) 28

29 KUVA-Valikko KUVA-Valikko (jatkuu) iiriksen säätömuodon. ESITYS TEATTERI POIS AKT. IIRIS OMA MUISTI Toimintotapa Aktiivinen iiris näyttää parhaan mahdollisen ESITYS esityskuvan sekä kirkkaille että tummille otoksille. Aktiivinen iiris näyttää parhaan mahdollisen TEATTERI teatterikuvan sekä kirkkaille että tummille otoksille. POIS Aktiivinen iiris on aina avoinna. Näyttö saattaa väristä, kun ESITYS- tai TEATTERI -säädöt on valittu. Jos näin käy, valitse POIS. Tässä projektorissa on 4 muistia säätötiedoille (kaikille KUVAvalikon kohdille). kunkin toiminnon suorittamiseksi. LATAA-1 LATAA-2 LATAA-3 LATAA-4 TALLENNA-4 TALLENNA-3 TALLENNA-2 TALLENNA-1 LATAA-1, LATAA-2, LATAA-3, LATAA-4 LATAA-toiminnon suorittaminen lataa tiedot toiminnon nimeen sisältyvään numeroon liittyvästä muistista ja säätää kuvan automaattisesti tietojen mukaisesti. Ne LATAA-toiminnot ohitetaan, joihin liittyvässä muistissa ei ole tietoa. Muista, että parhaillaan säädetty tila katoaa tietoja ladattaessa. Jos haluat säilyttää parhaillaan säädetyn tilan, tallenna se ennen LATAA-toiminnon suorittamista. Näytössä saattaa olla kohinaa ja kuva saattaa väristä hetken, kun tietoja ladataan. Kyseessä ei ole häiriötoiminto. LATAA-toiminnot voidaan suorittaa myös MY MEMORY -painikkeella, joka voidaan säätää kohdassa OMA PAINIKE valikossa VALINNAT ( 45). TALLENNA-1, TALLENNA-2, TALLENNA-3, TALLENNA-4 TALLENNA-toiminnon suorittaminen tallentaa parhaillaan voimassa olevat säätötiedot toiminnon nimeen sisältyvään numeroon liitettyyn muistiin. Muista, että parhaillaan muistiin tallennettavat tiedot katoavat kun samaan muistiin tallennetaan uutta tietoa. 29
